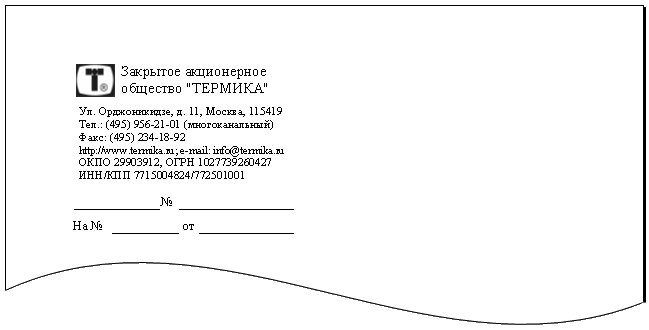

Продольный бланк документа с угловым расположением реквизитов?
Организация оформляет приказы по разным формам
Делопроизводство и архив
№ 12 / 2022
Согласно Инструкции по делопроизводству и документированию управленческой деятельности у нас применяется шаблон бланка приказа – с логотипом, наименованием организации, наименованием вида документа, площадью для даты и места составления. Однако при этом в организации используются бланки приказов в виде таблицы с указанием формы по ОКУД, значительно отличающиеся от утвержденного шаблона. Аргумент исполнителей: «У нас всегда так было». Привожу пример бланка такого «ОКУД-приказа» о проведении инвентаризации. Вижу подобные бланки также в документах кадрового делопроизводства. Насколько это верно? А если это верно, как наличие таких вариантов отразить в Инструкции по делопроизводству?
Вера Иритикова
профессиональный управляющий документами, документовед, приглашенный лектор Российской академии народного хозяйства и государственной службы при Президенте РФ
Место расположения реквизита «адресат»
Делопроизводство и архив
№ 04 / 2022
Подскажите, пожалуйста, как должен располагаться реквизит «адресат», если на бланке присутствует эмблема организации? Текст должен начинаться на уровне эмблемы или на уровне названия организации?
Вера Иритикова
профессиональный управляющий документами, документовед, приглашенный лектор Российской академии народного хозяйства и государственной службы при Президенте РФ
Бланк письма для переписки с иностранцами
Делопроизводство и архив
№ 11 / 2022
Мы составляем исходящие письма на иностранном
(английском) языке, в т.
ч. гарантийные письма. У нашей организации утвержден отдельный бланк для писем на английском языке, отдельный бланк на русском, а не на двух языках одновременно, как говорится в п. 6.8 ГОСТ Р 7.0.97-2016. Существуют ли требования относительно оформления таких писем, ведь в наших ЛНА они отдельно не закреплены? Как верно указать дату письма на «иностранном» бланке: April 28, 2022 вместо 28.04.2022?
Вера Иритикова
профессиональный управляющий документами, документовед, приглашенный лектор Российской академии народного хозяйства и государственной службы при Президенте РФ
Общий бланк организации может быть с альбомной ориентацией?
Делопроизводство и архив
№ 04 / 2022
Можно ли разработать общий бланк организации на странице альбомной ориентации? В ГОСТ 2016 года об этом ничего не говорится.
Вера Иритикова
профессиональный управляющий документами, документовед, приглашенный лектор Российской академии народного хозяйства и государственной службы при Президенте РФ
Организация оформляет приказы по разным формам
Делопроизводство и архив
№ 12 / 2022
Согласно Инструкции по делопроизводству
и документированию управленческой деятельности у нас применяется шаблон бланка приказа – с логотипом, наименованием организации, наименованием вида документа, площадью для даты и места составления.
Однако при этом в организации используются бланки приказов в виде таблицы с указанием формы по ОКУД, значительно отличающиеся от утвержденного шаблона. Аргумент исполнителей: «У нас всегда так было». Привожу пример бланка такого «ОКУД-приказа» о проведении инвентаризации. Вижу подобные бланки также в документах кадрового делопроизводства. Насколько это верно? А если это верно, как наличие таких вариантов отразить в Инструкции по делопроизводству?
Вера Иритикова
профессиональный управляющий документами, документовед, приглашенный лектор Российской академии народного хозяйства и государственной службы при Президенте РФ
Создаем «умные» бланки документов в MS Word (часть 2)
Делопроизводство и архив
№ 03 / 2021
Оформление документов
Иллюстрированная пошаговая инструкция
создания шаблона документа в Word для служебного документа (на примере письма): как лучше внести неизменные реквизиты и те, что оформляются исполнителями; как защитить от удаления исполнителями обязательные реквизиты документа; как заложить подсказки и примеры оформления реквизитов в сам бланк; включить закладки для определения координат отметки об электронной подписи и штампа с датой и регистрационным номером документа, присваиваемые в СЭД; разместить отметку об исполнителе внизу последнего листа документа, на сколько бы страниц он ни получился; задать правильную нумерацию страниц (начиная со 2-й).
Ирина Смирнова
эксперт по документационному обеспечению управления
Бланк письма для переписки с иностранцами
Делопроизводство и архив
№ 11 / 2022
Мы составляем исходящие письма на иностранном (английском) языке, в т.ч. гарантийные письма. У нашей организации утвержден отдельный бланк для писем на английском языке, отдельный бланк на русском, а не на двух языках одновременно, как говорится в п. 6.8 ГОСТ Р 7.0.97-2016. Существуют ли требования относительно оформления таких писем, ведь в наших ЛНА они отдельно не закреплены? Как верно указать дату письма на «иностранном» бланке: April 28, 2022 вместо 28.04.2022?
Вера Иритикова
профессиональный управляющий документами, документовед, приглашенный лектор Российской академии народного хозяйства и государственной службы при Президенте РФ
Создаем «умные» бланки документов в MS Word (часть 1)
Делопроизводство и архив
№ 02 / 2021
Оформление документов
Сначала рассказываем, зачем нужны «умные»
бланки служебных документов, которые можно создать при помощи шаблонов документов в MS Word версии 2010 и 2016: можно закрепить зоны расположения реквизитов; задать им форматирование; заложить подсказки и примеры оформления реквизитов в сам бланк; защитить от редактирования неизменные реквизиты и от удаления исполнителями обязательные реквизиты документа; задать правильную нумерацию страниц, включить закладки для определения координат отметки об электронной подписи и штампа с датой и регистрационным номером документа, присваиваемых в СЭД.
Ирина Смирнова
эксперт по документационному обеспечению управления
СУНЦ УрФУ
Расписание
Электронный журнал
Поступающим
Олимпиады, турниры, конкурсы
Планы работы
Подготовительные курсы
Новости:
31.01.2023
«Бронза» наша!
Команда юношей СУНЦ успешно выступила на городских соревнованиях по баскетболу.
27.01.2023
Психологи всегда поддержат!
Психологическая служба СУНЦ приглашает всех желающих пообщаться в хорошей компании.
22.01.2023
А в общежитии свой Новый год!
Традиционная «Зимняя сказка» прошла в общежитии.
19.01.2023
Этот старый добрый Новый год…
Группа лицеистов отметила праздник на турбазе.
29.12.2022
Успех во Всероссийском конкурсе учебных судов
Команда СУНЦ УрФУ впервые в истории Свердловской области приняла участие в финальном этапе XVI Всероссийского конкурса учебных судов.
24.12.2022
Победа в первом региональном турнире учебных судов
Команда СУНЦ УрФУ одержала победу в первом в истории Свердловской области региональном турнире XVI Всероссийского конкурса учебных судов.
Больше новостей
Видеогалерея:
Новогодние поздравления (декабрь 2022)
СУНЦ.АРТ (ноябрь 2022)
«Горнозаводской Урал» (октябрь 2022)
Больше видео
О нас:
Специализированный учебно-научный центр (СУНЦ) — структурное подразделение ФГАОУ ВО «УрФУ имени первого Президента России Б.Н. Ельцина», созданное в 1990 году как нетиповое структурное подразделение вуза, осуществляющее углубленное дифференцированное обучение по программам основного общего и среднего общего образования. Всего в России 10 СУНЦев. До мая 2011 года СУНЦ работал в составе Уральского государственного университета имени А. М. Горького (УрГУ).
В настоящее время СУНЦ имеет в своем составе 8 кафедр, укомплектованных профессорско-преподавательским составом УрФУ и учителями.
Обучение производится по авторским программам, разработанным в соответствии с федеральными государственными образовательными стандартами; в составе СУНЦ — 8–11 классы различных профилей.
Иногородние обучающиеся проживают в уютном общежитии.
Прием производится в 8, 9, 10 и 11 классы. Работают подготовительные курсы.
Подробнее о правилах приема в СУНЦ можно узнать в отделе конкурсного отбора
по телефону +7 343 367-82-22 и в разделе нашего сайта «Поступающим».
Как нас найти:
Данилы Зверева ул., 30, Екатеринбург. N56°52´4˝ E60°39´16˝
Проезд:
- автобусами № 48, 52, 81 до остановки «Фирма Авангард»;
- автобусами № 28, 58 до остановки «Данилы Зверева», далее 7 минут пешком по улице Данилы Зверева;
- троллейбусом № 18 до остановки «Данилы Зверева», далее 14 минут пешком по улицам Сулимова, Данилы Зверева;
- троллейбусами № 4 до остановки «Сулимова», № 19, 32 до остановки «Боровая», далее 15 минут пешком по улицам Боровая, Вилонова, Данилы Зверева.
Ткани колленхимы растений | Simple Tissue
Статья поделилась
РЕКЛАМА:
Колленхима — тип клеток и тканей, у которых первичные стенки неравномерно утолщены и состоят из однородных, более или менее вытянутых живых клеток; он обеспечивает механическую поддержку органов растения, если они есть.
я. Распределение:
Клетки колленхимы присутствуют на периферии травянистых стеблей, черешков (например, у бегоний) и в жилках некоторых листьев (например, у нериума). Они также присутствуют в цветочных частях, плодах и воздушных корнях (например, Monstcra). Они обычно занимают периферические слои коры двудольных растений и могут располагаться непосредственно под эпидермисом или под несколькими периферическим слоем паренхимы.
ОБЪЯВЛЕНИЯ:
Они могут присутствовать в виде непрерывного слоя, образуя гиподерму. Иногда клетки образуют отчетливые ребра или гребни на внешних краях стеблей (например, у Leonurus, Cucurbita и т.
д.) и черешков (например, у Apium). Они редко встречаются в корнях, однодольных листьях и стеблях. Подземные корни Vitis и Diapensia содержат колленхиму. Кожура плодов у Vitis и Cassia tora колленхиатозная.
ii. Происхождение:
Колленхима развивается из наземной меристемы или из прокамбия (например, Apiumgraveolens). Они также могут происходить из удлиненных клеток, напоминающих прокамбий.
III. Форма:
ОБЪЯВЛЕНИЯ:
Изолированная колленхима варьируется от круглых, эллиптических до удлиненных клеток. Также присутствуют переходные формы. Округлые или эллиптические клетки напоминают наземную паренхиму. Клетки могут принимать форму короткой призмы. Удлиненные клетки выглядят как волокна с заостренными концами и могут достигать длины 2 мм, хотя и редко.
iv. Расположение:
Ткань колленхимы выглядит более или менее компактно, так как утолщающие материалы в большей степени откладываются в углах и на радиальных стенках клетки в дополнение к нормальному равномерному утолщению.
Характер утолщений стенок различен и соответственно различают следующие три типа колленхимы:
v. Типы колленхимы: (рис. 8.2, 8.3):
(а) Угловой:
Загущающие материалы откладываются в углах ячеек. На поперечном срезе утолщения возникают в местах соприкосновения нескольких клеток. Пример: черешки Cucurbita, Beta и т. д.
(б) Пластинчатый:
ОБЪЯВЛЕНИЯ:
Утолщающие материалы сильнее откладываются на тангенциальных стенках ячейки, чем на радиальных стенках, напр. стебель самбука.
(в) Лакунар:
Утолщающие вещества откладываются в тех местах клеточной стенки, которые непосредственно контактируют с межклеточными пространствами. Пример: черешки Salvia, Malva и т. д.
Duchaigne (1955) сообщил о другом типе, названном кольцевой колленхимой в черешке Nerium (рис. 8.3C). В этом типе просвет клетки выглядит более или менее круглым на поперечном сечении.
Фан (1987) высказал мнение, что это может быть в случае зрелой колленхимы. Отмечено, что из-за продолжающегося и сильного отложения материалов стенок угловой вид просвета может быть утрачен.
ОБЪЯВЛЕНИЯ:
VI. Структура и содержание:
Стенки утолщены большим количеством пектина и гемицеллюлозы. Также присутствуют белок и клетчатка. В стенах можно различить первичные ямные поля. Микрофибриллы целлюлозы ориентированы либо поперечно, либо попеременно поперечно и продольно. Продольные микрофибриллы могут чередоваться и с нецеллюлозными материалами, что выявляется при электронно-микроскопическом исследовании черешка Apiumgraveolens.
Состав этих чередующихся слоев варьируется. Один слой богат целлюлозой и беден пектином; альтернативный слой богат пектином и беден целлюлозой. В настоящее время предполагается, что видимая ламеллярность клеточной стенки колленхимы обусловлена составом и ориентацией микрофибрилл в чередующихся слоях. Обычно лигнин полностью отсутствует.
ОБЪЯВЛЕНИЯ:
Но в некоторых случаях богатый целлюлозой слой может быть пропитан лигнином (например, стебли и черешки Salvia officinalis, Viscum album, Medicago sativa и т.д.). Одревесневшие ламели также могут быть нанесены на стену. Таким образом, пектоцеллюлозная стенка колленхимы может склерозироваться.
Колленхима содержит живой протопласт. Хлоропластиды также могут присутствовать в некоторых клетках. Клетки также могут содержать дубильные вещества.
vii. Функция:
(1) Клетки растяжимы со значительной степенью пластичности и, таким образом, поддерживают органы, в которых они встречаются.
ОБЪЯВЛЕНИЯ:
(2) Хлоропласты, содержащие колленхиму, могут осуществлять фотосинтез.
(3) В некоторых случаях периферическая толстостенная колленхима становится тонкой и восстанавливает меристематическую активность, например, феллоген, пробковый камбий, который делится, образуя перидерму.
(4) Склерозированная колленхима – механическая клетка взрослых растений.
(5) Колленхима может служить местом хранения защитных антибактериальных соединений. Соединения представляют собой богатые гидроксипролином бактериальные агглютинины, обнаруженные в Solanum tuberosum.
Расположение тканей в листьях | Растения
Учебные заметки по мелиссопалинологии | Палинология
Это форум вопросов и ответов для студентов, преподавателей и обычных посетителей для обмена статьями, ответами и заметками. Ответьте сейчас и помогите другим.
Ответить сейчас
Вот как это работает:
- Любой может задать вопрос
- Любой может ответить
- Лучшие ответы голосуются и поднимаются на вершину
8.
Системы координат — Документация QGISЦели: | Понимание систем координат. | |
Ключевые слова: | Система координат (CRS), картографическая проекция, проекция «на лету», широта, долгота, северное и восточное положение |
8.1. Обзор
Картографические проекции попытаться изобразить поверхность земли или часть земле, на плоском листе бумаги или экране компьютера. С точки зрения непрофессионала, картографические проекции попытайтесь преобразовать Землю из ее сферической формы (3D) в плоскую форму (2D).
Затем система отсчета координат (CRS) определяет, как двумерная,
спроецированная карта в вашей ГИС относится к реальным местам на земле.
Решение о том, какую картографическую проекцию и CRS использовать, зависит от
региональный масштаб области, в которой вы хотите работать, на анализе, который вы хотите
делать, и часто от наличия данных.
8.2. Картографическая проекция в деталях
Традиционным методом представления формы Земли является использование глобусов. Однако с этим подходом есть проблема. Хотя глобусы сохраняют большую часть формы Земли и иллюстрируют пространственную конфигурацию размером с континент, их очень трудно носить в кармане. Они также удобно использовать только в очень малых масштабах (например, 1:100 миллионов).
Большинство тематических карт, обычно используемых в ГИС-приложениях, значительно большего масштаба. Типичные наборы данных ГИС имеют масштаб 1:250 000 или больше, в зависимости от уровня детализации. Глобус такого размера будет сложно и дорого производить, и еще труднее носить с собой. В следствии, картографы разработали набор методов, названных картографическими проекциями предназначен для отображения с достаточной точностью сферической Земли в двух измерениях.
Если смотреть с близкого расстояния, земля кажется относительно плоской. Однако когда
если смотреть из космоса, мы можем видеть, что Земля имеет относительно сферическую форму. Карты, как
мы увидим в предстоящей теме создания карты, являются представлениями реальности.
Они предназначены не только для представления функций, но и их формы и пространственного положения.
расположение. Каждая картографическая проекция имеет преимущества и недостатки .
наилучшая проекция для карты зависит от масштаба карты, и от целей
для чего он будет использоваться. Например, проекция может иметь неприемлемые
искажений, если использовать их для составления карты всего африканского континента, но может быть отличным
выбор для крупномасштабной (детальной) карты вашей страны. Свойства
проекция карты также может влиять на некоторые конструктивные особенности карты. Некоторые
проекции хороши для небольших площадей, некоторые хороши для картографирования площадей с большой
Протяженность восток-запад, а некоторые лучше подходят для картографирования районов с большой протяженностью север-юг. степень.
8.3. Три семейства картографических проекций 90 162
Процесс создания картографических проекций лучше всего иллюстрируется размещением источника света источник внутри прозрачного шара, на котором размещены непрозрачные элементы земли. Затем спроецируйте очертания объекта на двумерный плоский лист бумаги. Различные способы проецирования могут быть созданы путем окружения земного шара цилиндрическая форма , как конус , или даже как плоская поверхность . Каждый из эти методы производят то, что называется семейство картографических проекций . Следовательно, есть семейство плоских проекций , семейство цилиндрических выступы , а другой называется коническими выступами (см. рис. 8.3)
Рис. 8.3 Три семейства картографических проекций. Они могут быть представлены а)
цилиндрические выступы, б) конические выступы или в) плоские выступы.
Сегодня, конечно, процесс проецирования сферической земли на плоский кусок работы выполняется с использованием математических принципов геометрии и тригонометрии. Это воссоздает физическую проекцию света через земной шар.
8.4. Точность картографических проекций
Картографические проекции никогда не являются абсолютно точными представлениями сферической Земля. В результате процесса проецирования карты каждая карта показывает искажений. углового соответствия, расстояния и площади . Картографическая проекция может сочетать в себе несколько этих характеристик, а может быть компромиссом, искажающим все свойства площади, расстояния и углового соответствия в некоторых допустимых пределах. Примеры компромиссных прогнозов — Проекция Winkel Tripel и Robinson выступ (см. рис. 8.4), которые часто используются для изготовления и визуализировать карты мира.
Рис. 8.4 Проекция Робинсона представляет собой компромисс, когда искажения площади, углового
соответствие и расстояние являются приемлемыми.
Обычно невозможно одновременно сохранить все характеристики в проекция карты. Это означает, что если вы хотите провести точный аналитический операции, необходимо использовать картографическую проекцию, обеспечивающую наилучшее Характеристики для ваших анализов. Например, если вам нужно измерить расстояния на вашей карте, вы должны попытаться использовать картографическую проекцию для ваших данных, которая обеспечивает высокая точность для расстояний.
8.4.1. Картографические проекции с угловым соответствием
При работе с глобусом поднимались основные направления компаса (север, восток,
Юг и Запад) всегда будут располагаться под углом 90 градусов друг к другу. Другими словами,
Восток всегда будет находиться под углом 90 градусов к северу. Поддержание правильного угла свойства также могут быть сохранены на картографической проекции. Картографическая проекция, которая
сохраняет это свойство углового соответствия, называется конформным или ортоморфная проекция .
Эти проекции используются, когда сохранение угловых соотношений является важный. Они обычно используются для навигационных или метеорологических задач. Это важно помнить, что сохранение истинных углов на карте затруднено большие площади и должны быть предприняты только для небольших участков земли. конформный тип проекции приводит к искажению площадей, т. е. если измерения площади сделаны на карте, они будут неверны. Чем больше площади, тем менее точными будут измерения площади. Примеры Меркатор проекция (как показано на рис. 8.5) и конформная Ламберта Конический выступ . Геологическая служба США использует конформную проекцию для многие его топографические карты.
Рис. 8.5 Проекция Меркатора, например, используется там, где угловые соотношения важны, но отношения областей искажаются.
8.4.2. Картографические проекции с равным расстоянием
Если вашей целью при проектировании карты является точное измерение расстояний, вам следует
выберите проекцию, которая предназначена для хорошего сохранения расстояний.
Такие проекции,
позвонил равноудаленных проекций , требуется, чтобы масштаб карты был осталось постоянным . Карта равноудалена, если она правильно представляет расстояния.
от центра проекции до любого другого места на карте. Равноудаленный
проекции сохраняют точное расстояние от центра проекции или
по заданным линиям. Эти проекции используются для радио- и сейсмического картографирования.
для навигации. Равноудаленная цилиндрическая пластина Carree (см.
рис. 8.6) и Равноугольная проекция две
хорошие примеры равноудаленных проекций. Азимутальная равнопромежуточная проекция это проекция, используемая для эмблемы Организации Объединенных Наций (см.
рис. 8.7).
Рис. 8.6 Равнопромежуточная цилиндрическая проекция Пластины Карри, например, используется, когда важно точное измерение расстояния.
Рис. 8.7 Логотип Организации Объединенных Наций использует азимутальную эквидистантную проекцию.
8.4.3. Проекции с равными площадями
Когда на карте отображаются области по всей карте, так что все отображаемые области имеют
такое же пропорциональное отношение к областям на Земле, которые они представляют,
карта представляет собой карту равной площади . На практике общесправочные и учебные карты
чаще всего требуют использования равных по площади проекций . Как следует из названия,
эти карты лучше всего использовать, когда расчеты площади являются доминирующими расчетами
ты будешь выступать. Если, например, вы пытаетесь проанализировать определенную область
в вашем городе, чтобы узнать, достаточно ли он велик для нового торгового центра,
Равновеликие проекции – лучший выбор. С одной стороны, чем больше площадь
вы анализируете, тем более точными будут ваши измерения площади, если вы используете
равновеликая проекция, а не другой тип. С другой стороны, равная площадь
проекция приводит к искажения углового соответствия при работе с
большие площади.
Небольшие области будут гораздо менее подвержены искажению углов.
когда вы используете равновеликую проекцию. Равная площадь Альбера , Равная Ламберта
площадь и Mollweide Equal Area Цилиндрические проекции (показаны на
рис. 8.8) — это типы равновеликих проекций, которые
часто встречаются в работе с ГИС.
Рис. 8.8 Равновеликая цилиндрическая проекция Моллвейде, например, гарантирует, что все нанесенные на карту области имеют такое же пропорциональное отношение к областям на Земле.
Имейте в виду, что картографическая проекция — очень сложная тема. Есть сотни
различные проекции, доступные по всему миру, каждая из которых пытается изобразить определенную
часть земной поверхности как можно точнее на плоском листе бумаги.
На самом деле выбор, какую проекцию использовать, часто будет сделан за вас.
В большинстве стран обычно используются прогнозы, и при обмене данными люди
будет следовать национальной тенденции .
8.5. Система отсчета координат (CRS) в деталях
С помощью систем координат (CRS) любое место на земле можно задаваться набором из трех чисел, называемых координатами. В целом CRS может быть разделен на проекционных систем координат (также называемых декартовыми или прямоугольные системы отсчета координат) и привязка географических координат системы .
8.5.1. Географические системы координат
Использование географических систем координат очень распространено. Они используют градусы широты и долготы, а иногда и значение высоты для описания место на земной поверхности. Самый популярный называется WGS 84 .
Линии широты проходят параллельно экватору и делят землю на 180
равные участки с севера на юг (или с юга на север). Ссылка
линия для широты – это экватор, и каждое полушарие делится на девяносто
разделы, каждый из которых соответствует одному градусу широты.
В северном полушарии,
градусы широты измеряются от нуля на экваторе до девяноста на севере
столб. В южном полушарии градусы широты отсчитываются от нуля в
экватора до девяноста градусов на южном полюсе. Для упрощения оцифровки
картах, градусы широты в южном полушарии часто присваиваются отрицательными
значения (от 0 до -90°). Где бы вы ни находились на земной поверхности, расстояние между
линии широты одинаковы (60 морских миль). См. рис. 8.9.
для наглядности.
Рис. 8.9 Географическая система координат с линиями широты, параллельными экватору и линии долготы с нулевым меридианом через Гринвич.
Линии долготы , с другой стороны, не так хорошо выдерживают
эталон единообразия. Линии долготы проходят перпендикулярно экватору и
сходятся на полюсах. Эталонная линия долготы (нулевой меридиан) проходит
от Северного полюса до Южного полюса через Гринвич, Англия. Последующий
линии долготы измеряются от нуля до 180 градусов к востоку или западу от нулевой отметки.
меридиан. Обратите внимание, что значениям к западу от нулевого меридиана присваиваются отрицательные значения.
для использования в цифровых картографических приложениях. См. рис. 8.9.для живописи
Посмотреть.
На экваторе и только на экваторе расстояние, представленное одной линией долгота равна расстоянию, представленному одним градусом широты. Как и ты двигаться к полюсам, расстояние между линиями долготы становится прогрессивно меньше, пока в точном местоположении полюса все 360° долгота представлена единственной точкой, на которую можно было бы указать пальцем (хотя вы, вероятно, захотите носить перчатки). Использование географических координат системы, у нас есть сетка линий, делящих землю на квадраты, которые покрывают примерно 12363,365 квадратных километров на экваторе — хорошее начало, но не очень полезно для определения местоположения чего-либо в этом квадрате.
Чтобы быть действительно полезной, сетка карты должна быть разделена на достаточно маленькие участки, чтобы
их можно использовать для описания (с приемлемым уровнем точности) местоположения
точки на карте.
Для этого градусы делятся на минут ( ' ) и секунд ( " ). В одном градусе шестьдесят минут, а шестьдесят
секунд в минуту (3600 секунд в градусе). Так, на экваторе одна секунда
широты или долготы = 30,87624 метра.
8.5.2. Проекционные системы отсчета координат
Двумерная система отсчета координат обычно определяется двумя осями.
Под прямым углом друг к другу они образуют так называемую XY-плоскость (см.
рис. 8.10 с левой стороны). Горизонтальная ось обычно обозначается X , а вертикальная ось обычно обозначается Y . В трехмерном
система отсчета координат, добавляется еще одна ось, обычно обозначаемая Z . Это
также находится под прямым углом к 9Оси 0039 X и Y . Ось Z обеспечивает
третье измерение пространства (см. рис. 8.10 с правой стороны). Каждый
точка, выраженная в сферических координатах, может быть выражена как X Y Z координировать.
Рис. 8.10 Двумерная и трехмерная системы координат.
Проекция системы координат в южном полушарии (к югу от экватору) обычно берет свое начало на экваторе на определенной долготе . Этот означает, что значения Y увеличиваются к югу, а значения X увеличиваются к западу. В северном полушарии (к северу от экватора) начало отсчета также находится на экваторе. на определенной долготе . Однако теперь значения Y увеличиваются к северу и значения X увеличиваются к востоку. В следующем разделе мы опишем спроецированная система отсчета координат, называемая универсальной поперечной меркаторской (UTM) часто используется для Южной Африки.
8.6. Универсальная поперечная Меркатора (UTM) CRS в деталях
Универсальная поперечная система отсчета Меркатора (UTM) берет свое начало
на экваторе на определенной долготе . Теперь значения Y увеличиваются
на юг, а значения X увеличиваются на запад. UTM CRS — это глобальная карта
проекция. Это означает, что он обычно используется во всем мире. Но как уже
описано в разделе «точность картографических проекций» выше, чем больше площадь
(например, ЮАР) тем больше искажение углового соответствия, расстояния
и площадь происходят. Чтобы избежать слишком больших искажений, мир разделен на 9 частей.0039 60 равно
зоны , которые имеют ширину 6 градусов по долготе с востока на запад. UTM зоны пронумерованы от от 1 до 60 , начиная с антимеридиана (зона 1 на 180 градусах западной долготы) и продвигаясь на восток обратно к домеридиан ( зона 60 на 180 градусах восточной долготы), как показано
на рис. 8.11.
Рис. 8.11 Универсальные поперечные зоны Меркатора. Для зон UTM в Южной Африке 33S, 34S, Используются 35S и 36S.
Как вы можете видеть на рис. 8.11 и рис. 8.12, Южная Африка
покрывается четырьмя зонами UTM для минимизации искажений. Зоны называются UTM 33S , UTM 34S , UTM 35S и UTM 36S . S после зоны
означает, что зоны UTM расположены южнее экватора .
Рис. 8.12 Зоны UTM 33S, 34S, 35S и 36S с их центральными долготами (меридианами) используется для проектирования Южной Африки с высокой точностью. Красный крест показывает область интерес (АОИ).
Скажем, например, что мы хотим определить двумерную координату в Область интереса (AOI) отмечена красным крестом на рис. 8.12. Вы можете видим, что область находится в пределах зоны UTM 35S . Это означает, что для минимизации искажения и для получения точных результатов анализа мы должны использовать UTM зону 35S в качестве системы отсчета координат.
Положение координаты в UTM к югу от экватора должно быть указано с зона № (35) и с его северным (Y) значением и восточным (X)
значение в метрах. Северное значение — это расстояние от позиции экватор в метрах. Значение восточного направления — это расстояние от центральный меридиан (долгота) используемой зоны UTM. Для зоны UTM 35S это 27 градусов Восток как показано на рис. 8.12. Кроме того, поскольку мы
находятся к югу от экватора, и отрицательные значения в координатах UTM не допускаются.
системы отсчета, мы должны добавить так называемую значение ложного севера из
10 000 000 м относительно северного значения (Y) и ложного восточного значения 500 000 м до
значение восточного направления (X). Это звучит сложно, поэтому мы сделаем пример, который
показывает, как найти правильную координату UTM 35S для области Проценты .
8.6.1. Значение северного направления (Y) 90 226
Место, которое мы ищем, находится в 3 550 000 метрах к югу от экватора, поэтому
северное значение (Y) получает отрицательный знак и составляет -3 550 000 м. Согласно с
определения UTM мы должны добавить Значение ложного севера из 10 000 000 м.
Это означает, что значение северного направления (Y) нашей координаты равно 6 450 000 м (-3 550 000 м).
+ 10 000 000 м).
8.6.2. Значение восточного направления (X)
Сначала мы должны найти центральный меридиан (долгота) для зоны UTM.
35С . Как мы видим на рис. 8.12, это 27 градусов восточной долготы . Место
мы ищем 85000 метров на запад от центрального меридиана. Как
северное значение, восточное значение (X) получает отрицательный знак, что дает результат
из -85000 м . В соответствии с определениями UTM мы должны добавить false
восточное значение 500 000 м. Это означает восточное (X) значение нашей координаты
составляет 415 000 м (-85 000 м + 500 000 м). Наконец, мы должны добавить номер зоны .
к восточному значению, чтобы получить правильное значение.
В итоге координата для нашей Point of Interest , спроецированная в зону UTM 35S будет записано как: 35 415 000 м E / 6 450 000 м N . В некоторых ГИС, когда определена правильная зона UTM 35S, а в качестве единиц установлены метры в пределах системы, координата может также просто отображаться как 415 000 6 450 000 .
8.7. Проекция «на лету»
Как вы, вероятно, можете себе представить, может возникнуть ситуация, когда нужные вам данные для использования в ГИС проецируются в различных системах координат. За Например, вы можете получить векторный слой, показывающий границы Южной Африки. проецируется в UTM 35S и еще один векторный слой с точечной информацией о количество осадков представлено в географической системе координат WGS 84. В ГИС эти два векторные слои располагаются в совершенно разных областях окна карты, т.к. у них разные проекции.
Чтобы решить эту проблему, многие ГИС включают функцию под названием “на лету” проекция. Это означает, что вы можете определить определенную проекцию при запуске
ГИС и все слои, которые вы затем загружаете, независимо от привязки координат
системы, которые у них есть, будут автоматически отображаться в заданной вами проекции.
Эта функция позволяет вам накладывать слои в окне карты вашего
ГИС, даже если они могут быть в различных системах отсчета.
В QGIS эта функциональность применяется по умолчанию.
8.8. Общие проблемы / вещи, о которых следует знать
Тема картографическая проекция очень сложная и даже профессионалы, имеющие
изучали географию, геодезию или любую другую науку, связанную с ГИС, часто имеют проблемы
с правильным определением картографических проекций и систем координат.
Обычно, когда вы работаете с ГИС, у вас уже есть спроецированные данные для начала.
В большинстве случаев эти данные будут проецироваться в определенную CRS, поэтому вам не нужно
создать новую CRS или даже перепроецировать данные из одной CRS в другую. Который
сказал, что всегда полезно иметь представление о том, что означает картографическая проекция и CRS.
8.9. Чему мы научились?
Давайте завершим то, что мы рассмотрели в этом листе:
Картографические проекции изображают поверхность земли в двухмерном, плоский лист бумаги или экран компьютера.
Существуют глобальные картографические проекции, но большинство картографических проекций создаются и оптимизирован для проецирования небольших участков земной поверхности.
Картографические проекции никогда не являются абсолютно точными представлениями сферической Земля. Они показывают искажения углового соответствия, расстояния и площади. Это невозможно одновременно сохранить все эти характеристики на карте проекция.
A Система отсчета координат (CRS) определяет с помощью координат, как двухмерная спроецированная карта связана с реальными местоположениями на Земля.
Существует два различных типа систем координат: Географические Системы координат и Проекционные системы координат .
Проекция On the Fly — это функция ГИС, позволяющая накладывать слоев, даже если они проецируются в разных системах координат.
8.10. Теперь ты попробуй!
Вот несколько идей, которые вы можете попробовать со своими учащимися:
Запуск QGIS
В проекте ► Свойства… ► Проверка CRS Нет проекция (или неизвестная/неземная проекция)
Загрузка двух слоев одной площади, но с разными проекциями
Пусть ваши ученики найдут координаты нескольких мест на двух слоях. Вы можете показать им, что невозможно наложить два слоя друг на друга.
Затем определите систему отсчета координат как Geographic/WGS 84 внутри Диалоговое окно свойств проекта
Снова загрузите два слоя одной и той же области и пусть ваши ученики увидят, как настройка CRS для проекта (следовательно, включение проекции «на лету») работает.
Вы можете открыть диалоговое окно Project Properties в QGIS и показать свой учащиеся знакомятся с множеством различных систем координат, чтобы они имели представление о сложность этой темы. Вы можете выбрать различные CRS для отображения один и тот же слой в разных проекциях.
8.11. Есть о чем подумать
Если у вас нет компьютера, вы можете показать своим ученикам принципы из трех семейств картографических проекций. Возьмите глобус и бумагу и продемонстрируйте, как цилиндрические, конические и плоские проекции работают в целом. С помощью лист прозрачности вы можете нарисовать двумерную систему отсчета координат показаны оси X и оси Y. Затем пусть ваши ученики определят координаты (X и Y значения) для разных мест.
8.12. Дальнейшее чтение
Книги :
Чанг, Кан-Цунг (2006). Введение в географические информационные системы. 3-й Версия. Макгроу Хилл. ISBN: 0070658986
ДеМерс, Майкл Н.
