1. Однофазный трансформатор

ОДНОФАЗНЫЙ
ТРАНСФОРМАТОР
ВЫПОЛНИЛ: ТУКТИБАЕВ Д.
АВ-14.2

2. План

ПЛАН
• Однофазный трансформатор
• Принцип действия
• Основные характеристики
• Опыты холостого хода и короткого замыкания
• Автотрансформаторы

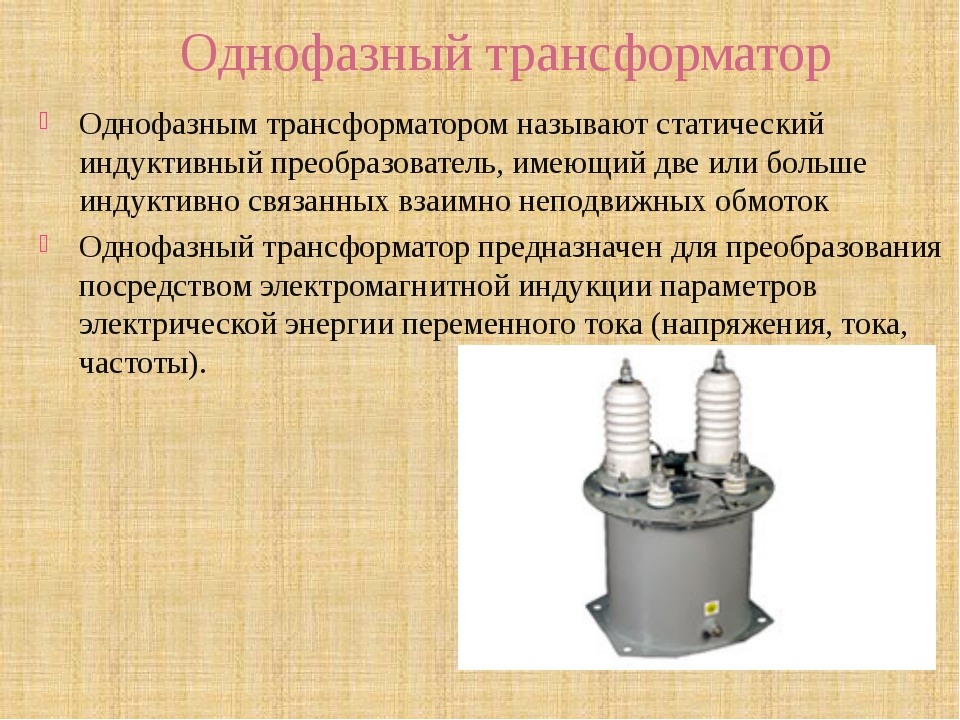

Однофазным трансформатором называют статический
индуктивный преобразователь, имеющий две или больше
индуктивно связанных взаимно неподвижных обмоток и
предназначенный для преобразования посредством
электромагнитной индукции параметров электрической
энергии переменного тока (напряжения, тока, частоты).

4. Принцип действия

ПРИНЦИП ДЕЙСТВИЯ

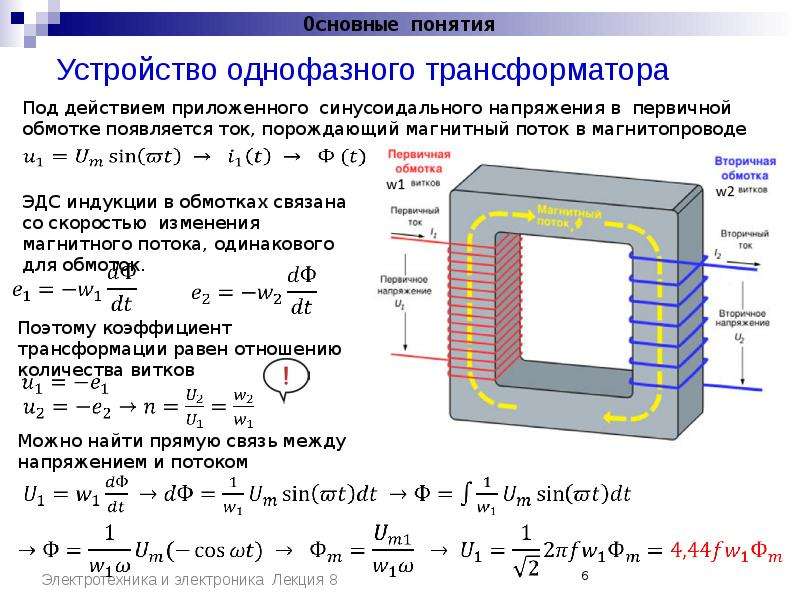

• При подключении к сети в первичной обмотке
возникает переменный ток i1 , который создает
переменный магнитный поток Ф, замыкающийся по
магнитопроводу. Поток Ф индуцирует в обеих
обмотках переменные ЭДС — е1 и е2,
пропорциональные, числам витков w1 и w2
соответствующей обмотки и скорости изменения
потока dФ/dt.
Таким образом, мгновенные значения
ЭДС, индуцированные в каждой обмотке,
е1 = – w1 dФ/dt;
е2= -w2dФ/dt.
• Отношение мгновенных и действующих ЭДС в обмотках
определяется выражением
E1/E2= e1/e2= w1/w2.

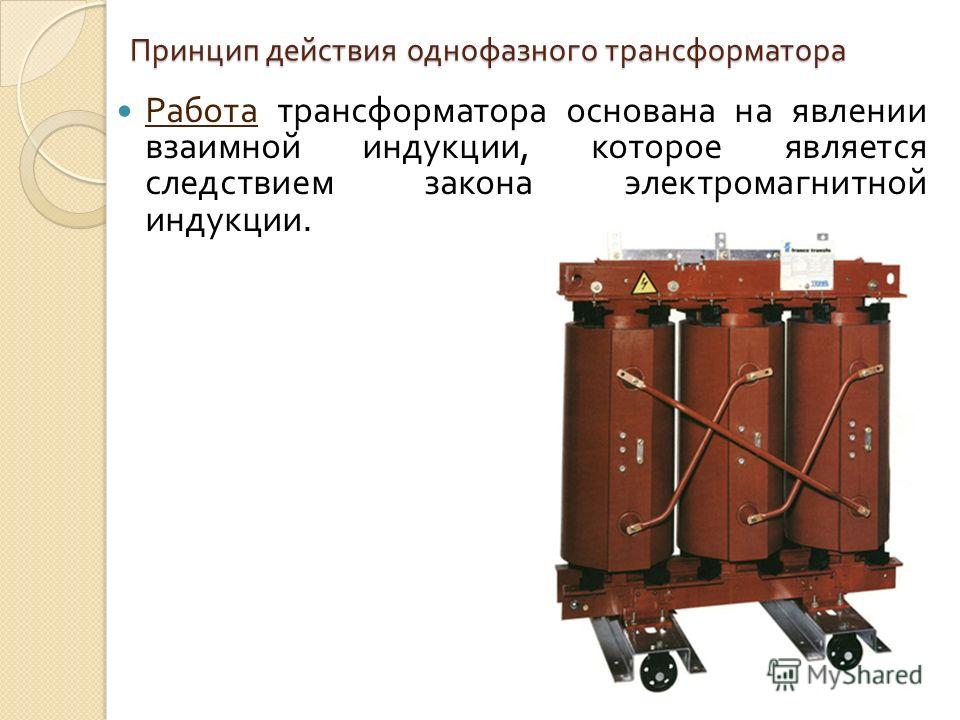

• Таким образом, принцип действия однофазного
трансформатора основывается на законе электромагнитной
индукции и позволяет передавать энергию от источника к
потребителю без соединения обмоток между собой
проводниками.

6. Характеристики

ХАРАКТЕРИСТИКИ
• Коэффициент трансформации трансформатора
определяется отношением количества витков
первичной обмотки к количеству витков вторичной.
Коэффициент трансформации показывает, во
сколько раз трансформатор понижает поданное на
него напряжение. Коэффициент трансформации
понижающих трансформаторов превышает единицу,
повышающих – находится в пределах от 0 до 1.

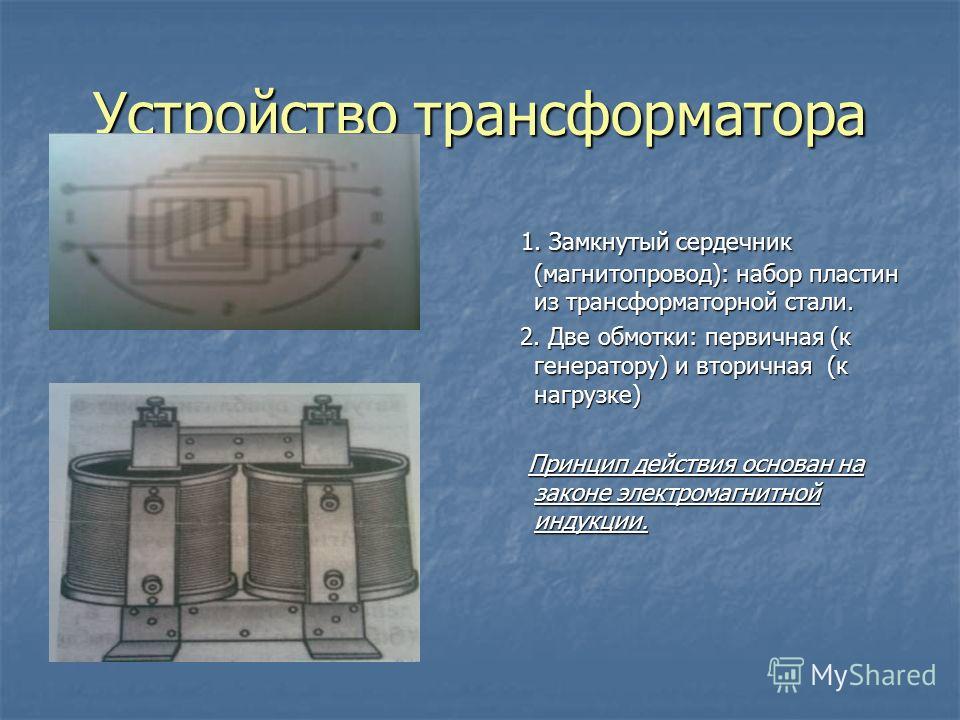

Магнитопровод трансформатора представляет собой
закрытый сердечник собранный из листов электротехнической
стали толщиной 0,5 или 0,35мм. Перед сборкой листы с обеих
сторон изолируют лаком.
По типу конструкции различают стержневой (Г-образный) и
броневой (Ш-образный) магнитопроводы.
Трансформаторы различаются:
По частоте низкочастотные, высокочастотный, СВЧ.
ПО напряжению низковольтные, высоковольтные.
• Стержневой трансформатор состоит из двух
стержней, на которых находятся обмотки и ярма,
которое соединяет стержни, собственно, поэтому он
и получил свое название. Трансформаторы этого
типа применяются значительно чаще, чем броневые
трансформаторы.
• Броневой трансформатор представляет собой ярмо
внутри которого заключается стержень с обмоткой.
Ярмо как бы защищает стержень, поэтому
трансформатор называется броневым.

10. Уравнения идеального  трансформатора

УРАВНЕНИЯ ИДЕАЛЬНОГО
ТРАНСФОРМАТОРА
• Идеальный трансформатор — трансформатор, у
которого отсутствуют потери энергии на нагрев
обмоток и потоки рассеяния обмоток. В идеальном
трансформаторе все силовые линии проходят через
все витки обеих обмоток, и поскольку
изменяющееся магнитное поле порождает одну и ту
же ЭДС в каждом витке, суммарная ЭДС,
индуцируемая в обмотке, пропорциональна
полному числу её витков.

11. Опыт холостого хода

ОПЫТ ХОЛОСТОГО ХОДА
Опыт холостого хода служит для определения
коэффициента трансформации и мощности потерь в
сердечнике. В опыте холостого хода на первичную
обмотку подается номинальное напряжение, а вторичная
обмотка разомкнута. Под действием приложенного
напряжения в первичной обмотке возникает ток
холостого хода. Трансформаторы конструируют таким
образом, чтобы ток холостого хода не превышал 10% от
номинального тока первичной обмотки.

12. Опыт короткого замыкания

ОПЫТ КОРОТКОГО ЗАМЫКАНИЯ
Служит для определения мощности потерь в обмотка
трансформаторы. Его проводят при замкнутой накоротко
вторичной обмотке, а к первичной обмотке подводят
пониженное напряжение. Первичное напряжение плавно
повышают от нуля, до тех пор, пока ток первичной
обмотки не достигнет номинального значения.
Полученное при этом напряжение называют
напряжением короткого замыкания. У трансформатора
Uвыс значение Uк составляет 5-10% от Uном,а у
трансформатора Uниз 3-5% от Uном

13. Автотрансформатор

АВТОТРАНСФОРМАТОР
Автотрансформатором называется трансформатор, у
которого часть обмоток принадлежит одновременно
первичной и вторичной системам, а сами обмотки,
помимо магнитной связи, имеют еще и связь
электрическую. В случае понижающего
автотрансформатора вторичная обмотка является частью
первичной). В случае повышающего автотрансформатора
первичная обмотка является частью вторичной. В
системах авиационного оборудования применяются
автотрансформаторы серии АТ.
• Магнитопровод автотрансформаторов выполняется
шихтованным из Ш-образных листов и
прямоугольных прокладок, выштампованных из
листовой электротехнической стали толщиной 0,35
мм. Автотрансформаторы имеют броневой тип.
Обмотка катушки выполняется из круглого медного
провода марки ПЭВ-2 или ПЭВП прямоугольного
сечения.

Назначение, устройство и принцип действия однофазного трансформатора

Подробности
Категория: Электротехника и электроника

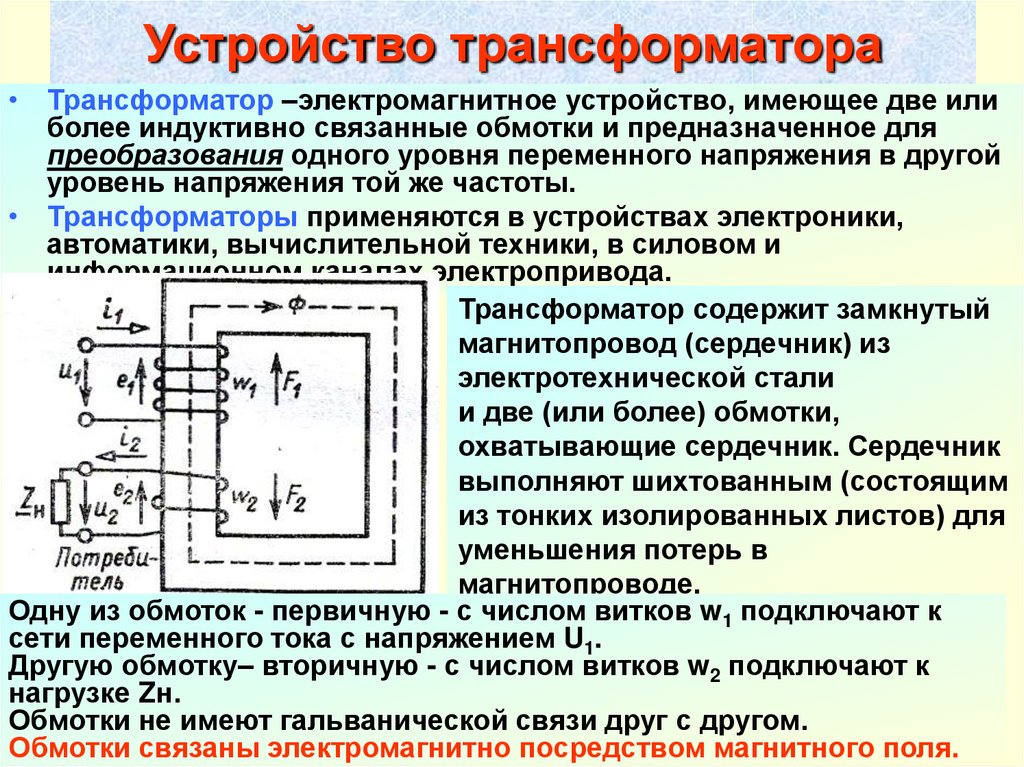

 Основные части трансформаторов – обмотки, осуществляющие электромагнитное преобразование энергии, и магнитопровод (магнитная система), выполненный из ферромагнитного материала и предназначенный для локализации магнитного потока и усиления электромагнитной связи обмоток.

Магнитопровод трансформаторов малой мощности изготавливают из листовой или ленточной электротехнической стали толщиной 0,1 – 0,35 мм.
В зависимости от конфигурации магнитопровода различают трансформаторы стержневого, броневого и кольцевого типов.

Рис.6.1.  Типы магнитопроводов трансформаторов
(1, 4 – броневые; 2, 5 – стержневые; 3, 6 – кольцевые)

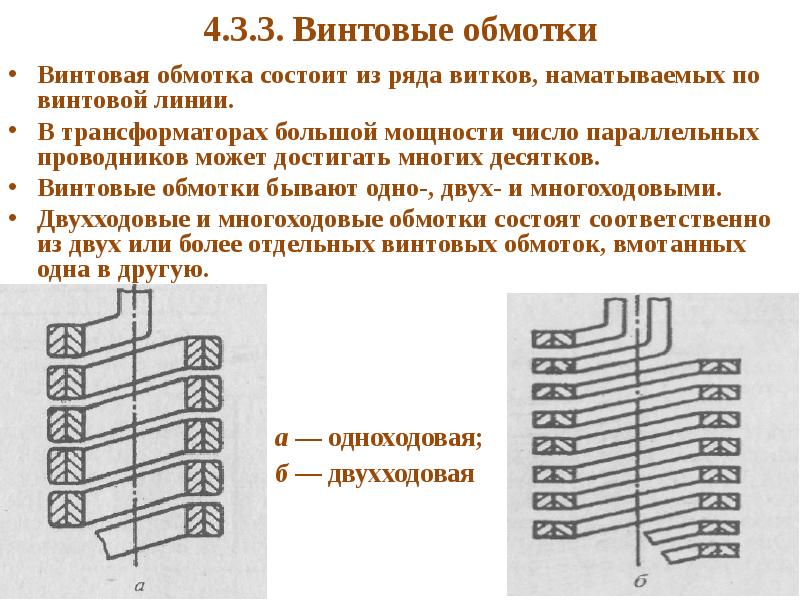

Обмотка трансформатора – это совокупность витков, образующих электрическую цепь, в которой суммируются ЭДС витков.


Обмотки трансформаторов стержневого и броневого типов представляют собой катушки, намотанные из изолированного провода, в большинстве случаев медного, на изолирующий каркас или гильзу. Отдельные слои проводов изолируют друг от друга тонкой межслойной изоляцией из специальной бумаги или ткани, пропитанной лаками; между обмотками прокладывают более толстую межобмоточную изоляцию. Обмотки трансформатора, к которым электрическая энергия подводится, называют первичными, обмотки, от которых электрическая энергия отводится, – вторичными.
Повышение электрической прочности трансформаторов и их устойчивости к механическим и атмосферным воздействиям достигается путем пропитки обмоток изоляционными лаками или компаундами или заливкой трансформаторов в эпоксидную смолу. Стержневые трансформаторы имеют наилучшие условия охлаждения ввиду большой поверхности охлаждения обмоток. Броневые трансформаторы благодаря меньшему числу катушек имеют меньшие размеры и более просты в изготовлении. Кольцевые трансформаторы отличаются малыми потоками рассеяния и низким сопротивлением сердечника благодаря отсутствию воздушных зазоров на пути потока, но более сложны в изготовлении ввиду невозможности предварительной намотки обмоток вне магнитопровода.

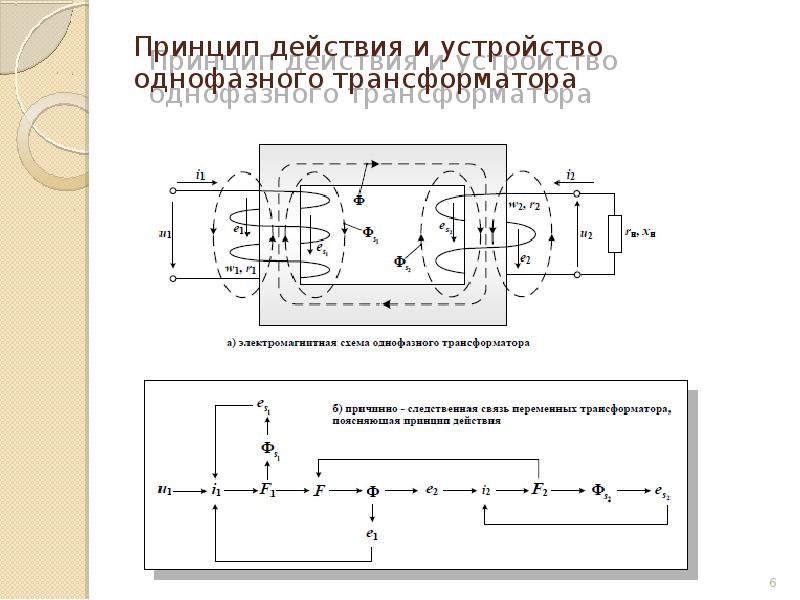

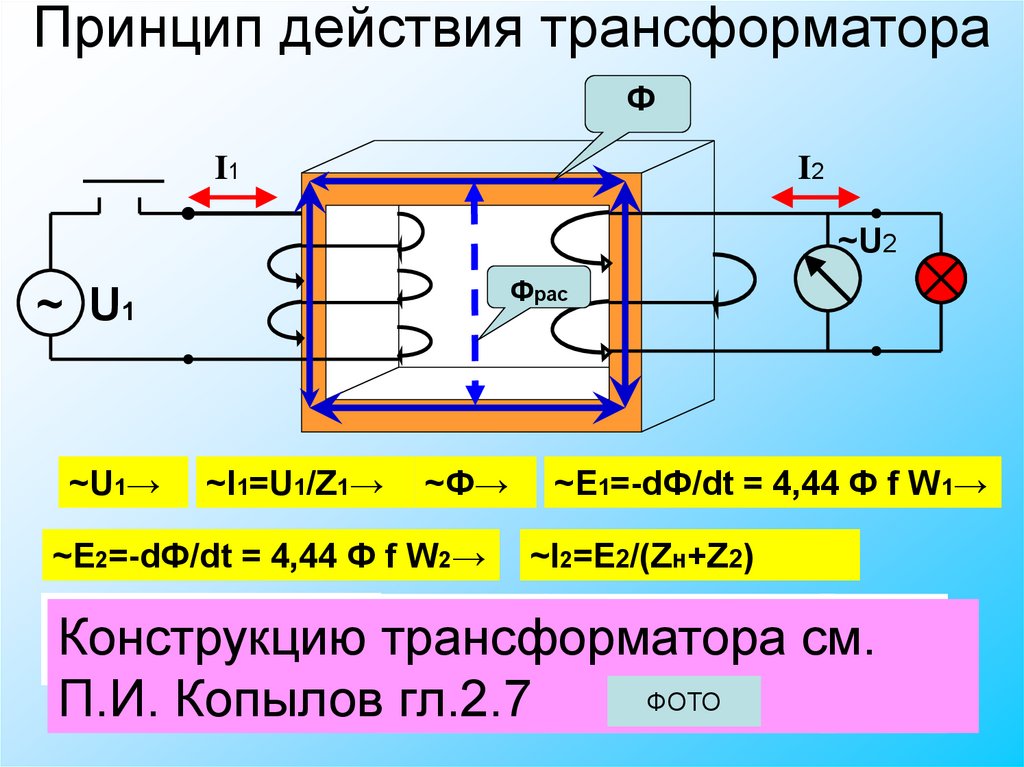

Рис.6.4. Принцип действия трансформатора
Принцип действия рассмотрим на примере идеального трансформатора – трансформатор, у которого отсутствуют потери энергии на нагрев обмоток и потоки рассеяния обмоток. В идеальном трансформаторе все силовые линии проходят через все витки обеих обмоток, и поскольку изменяющееся магнитное поле порождает одну и ту же ЭДС в каждом витке, суммарная ЭДС, индуцируемая в обмотке, пропорциональна полному числу её витков. Такой трансформатор всю поступающую энергию из первичной цепи трансформирует в магнитное поле и, затем, в энергию вторичной цепи. В этом случае поступающая энергия равна преобразованной энергии:
P1 = I1•U1= P2 = I2•U2,
где
P1 – мгновенное значение поступающей на трансформатор мощности, поступающей из первичной цепи,
P2 – мгновенное значение преобразованной трансформатором мощности, поступающей во вторичную цепь.
Соединив это уравнение с отношением напряжений на концах обмоток, получим уравнение идеального трансформатора:


U2/U1 = N2/N1 = I1/I2
Таким образом получаем, что при увеличении напряжения на концах вторичной обмотки U2, уменьшается ток вторичной цепи I2.
Соотношение напряжений на входе и выходе трансформатора определяется в основном соотношением ЭДС взаимоиндукции в первичной и вторичной обмотках, которое называется теоретическим коэффициентом трансформации:
Kт = U1/U2 = N1/N2
Как видно, соотношение напряжений на обмотках трансформатора определяется соотношением чисел витков.
Для преобразования сопротивления одной цепи к сопротивлению другой, нужно умножить величину на квадрат отношения. Например, сопротивление Z2 подключено к концам вторичной обмотки, его приведённое значение к первичной цепи будет:
Z´1 = Z2•(N1/N2)2 .
Данное правило справедливо также и для вторичной цепи:
Z´2 = Z1•(N2/N1)2 .

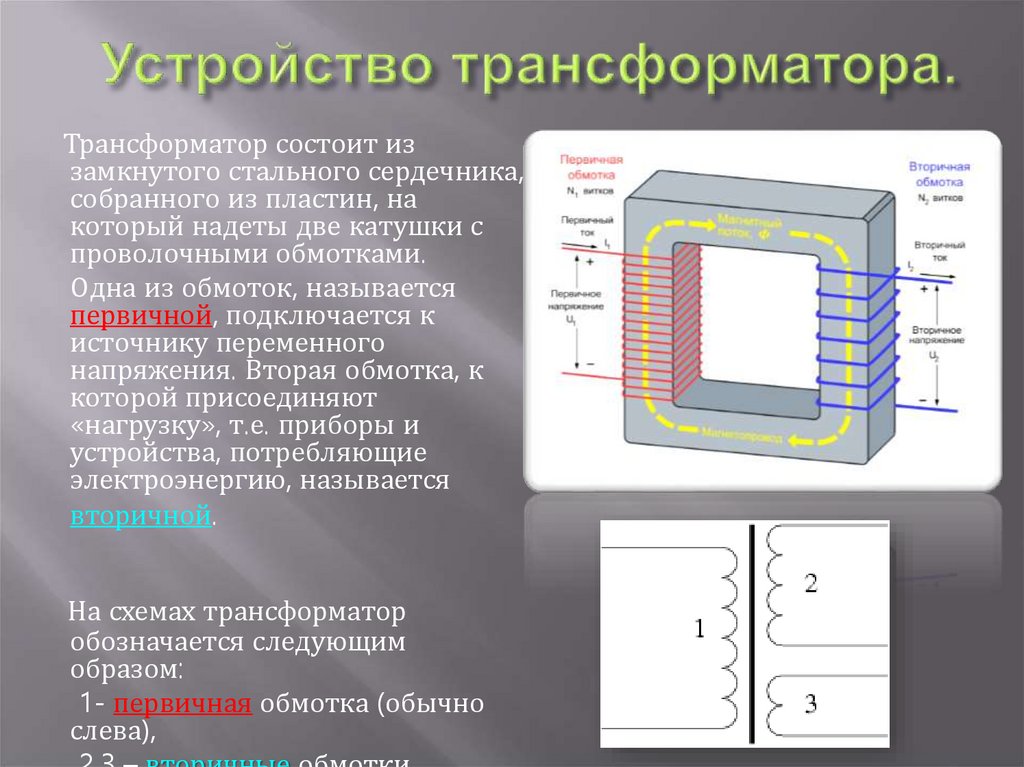

На схемах трансформатор обозначается следующим образом:

Рис.6.5. Обозначение трансформатора на схеме
Центральная толстая линия соответствует сердечнику, 1 – первичная обмотка (обычно слева), 2,3 – вторичные обмотки. Число полуокружностей в каком-то грубом приближении символизирует число витков обмотки (больше витков – больше полуокружностей, но без строгой пропорциональности).
При обозначении трансформатора с несколькими первичными и/или вторичными обмотками точками указывают начало катушки.
Процесс передачи мощности с первичной на вторичную обмотку трансформатора сопровождается потерями части активной мощности. Мощность, называемая электрическими потерями, выделяется на активном сопротивлении обмоток при протекании по ним тока:
ΔPэ=I12•R1+I22•R2
где R1 и R2 – активные сопротивления обмоток.
Значение электрических потерь зависит от токов в обмотках, т.е. от режима нагрузки, поэтому электрические потери называют переменными потерями трансформатора.
Мощность ΔPм, называемая магнитными потерями, выделяется в магнитопроводе при прохождении по ней переменного магнитного потока. Она обусловлена наличием вихревых токов, наводимых переменным потоком, и явлением гистерезиса.
Значение ΔPм зависит от свойств материала магнитопровода, индукции в магнитопроводе и частоты его перемагничивания. Поток, а следовательно, и индукция не зависят от нагрузки, поэтому потери ΔPм называют постоянными потерями трансформатора. Так как потери на вихревые токи и гистерезис пропорциональны примерно квадрату индукции, то
ΔPм ~ U12.
Выделение части потребляемой трансформатором мощности в виде электрических и магнитных потерь приводит к нагреву трансформатора.





Смотрите также:





принцип действия и его устройство

Трансформаторами в электрике называют специальные электроустановки, которые передают переменный электрический ток из одной своей катушки к другой, которая не связана с первой электрическим способом. Сфера их применения крайне широка, поэтому следует разобраться, что это за прибор и каков принцип действия устройства однофазного трансформатора.

Что такое однофазный трансформатор

Электрическая установка, которая содержит две и более катушки, связанные индуктивно, называется трансформатором. Этот прибор способен преобразовывать электроток одной напряженности в переменный ток другой напряженности. На данный момент особой популярностью пользуются трехфазные и однофазные электротрансформаторы.

Схема простейшего однофазного трансформатора

Обычный однофазный прибор представляет собой замкнутый сердечник из ферромагнитного вещества, который обматывают первичной и вторичной катушками. Для снижения токов вихревого типа сердечник делают из тонких (пол-миллиметра) слоев специальной стали.

Обратите внимание! На схемах трансформаторов обычно применяют плюсовые направления всех значений, которые характеризуют процессы работы. Исходит это из того, что первичная катушка — это приемник энергии, а вторичная — источник.

Однофазный трансформатор NDK-50VA 230/24 IEC

Как работает однофазный трансформатор

Работа этого прибора заключается в следовании законам электромагнетизма. Во время подключения первой обмотки к питанию по ней начинает идти переменный ток, создающий в ферромагнитном сердечнике магнитные токи переменного знака. Когда этот поток замыкается в сердечнике, то он сцепляет первичную и вторичную катушки и производит в них электродвижущую силу, которая пропорциональна количеству витков катушки.

Важно! Когда по первичной катушке проходит ток, он создает с ее помощью магнитное поле, пронизывающее не только эту обмотку, но и вторичную.

Принцип работы и рассеивание магнитных волн

В чем его достоинства и недостатки

Любое электротехническое приспособление обладает рядом преимуществ и недостатков. Однофазные электрические трансформаторы этому не исключение. Достоинств у них больше, чем минусов. Основными из них являются:

  • обладают одним из самых больших коэффициентов полезного действия (КПД), который составляет 98 %;
  • отлично охлаждаются и обладают повышенной стойкостью к перегрузкам и кратковременным скачкам напряжения;
  • экологическая безопасность сухого вида. Масла в них нет, а значит, что окружающей среде ничего не может навредить даже после утилизации;
  • отсутствие нужды соблюдения особых противопожарных мер в местах установки трансформаторов;
  • сравнительно небольшие размеры, позволяющие устанавливать аппараты в небольшие отсеки.

Не лишены эти приборы и ряда недостатков, которые зависят от их вида и места применения:

  • сложное обслуживание, если аппарат масляный. Его регулярно нужно проверять на пробой и подтекание резиновых прокладок, замена которых достаточно сложная;
  • сухие однофазные приборы не переносят повышенную влажность, ветер, химические и физические воздействия, а также загрязнение;
  • высокая стоимость сухих трансформаторов по сравнению с масляными.
Обычный прибор для однофазных сетей

Конструкция однофазного трансформатора

Конструкция простейшего однофазного электрического трансформатора такова: замкнутый ферромагнитный стальной сердечник, находящийся внутри двух катушек (их может быть и больше). Та обмотка, которая соединена с источником электрической энергии, называется первичной. Катушка, соединенная с потребителем энергии, называется вторичной.

Обратите внимание! Все параметры и величины в таком приборе делятся на первичные и вторичные. Это зависит от того, где они наблюдаются (в той или иной обмотке) и на что влияют.

В процессе протекания по прибору электрического тока в первичной катушке возникают напряжение и сила намагничивания, возбуждающая поток магнитных волн в стальном сердечнике. Этот поток в первой катушке появляется благодаря силе самоиндукции, а во второй — взаимоиндукции.

Конструкция аппарата

Назначение однофазного трансформатора

Трансформаторные установки нашли широкое применение в различных электросетях. Они являются незаменимыми частями всей электрической системы. Все дело в том, что передача электроэнергии по сетям осуществляется при высоком напряжении (от 500 до 1000 кВ), а для перемещения той же мощности потребуется куда менее сильный ток, что ведет к снижению потерь. На станции с помощью трансформаторов повышают напряжение со стороны отправителя и уменьшают его со стороны получателя.

К сведению! Выше описаны силовые приборы, но есть и измерительные, сварочные трансформаторы. В некоторых приборах они используются для разделения цепи гальваническим методом. Электротрансформаторы относят к машинам, хотя они не имеют движущихся частей.

Коробка для подключения

Однофазный трансформатор имеет широкое распространение в электротехнике и электрических сетях. Благодаря своему простому строению и высокому КПД его зона применения расширилась от силовых установок до бытовых приборов.

Информио

×

Неверный логин или пароль

×

Все поля являются обязательными для заполнения

×

Сервис «Комментарии» – это возможность для всех наших читателей дополнить опубликованный на сайте материал фактами или выразить свое мнение по затрагиваемой материалом теме.

Редакция Информио. ру оставляет за собой право удалить комментарий пользователя без предупреждения и объяснения причин. Однако этого, скорее всего, не произойдет, если Вы будете придерживаться следующих правил:

  1. Не стоит размещать бессодержательные сообщения, не несущие смысловой нагрузки.
  2. Не разрешается публикация комментариев, написанных полностью или частично в режиме Caps Lock (Заглавными буквами). Запрещается использование нецензурных выражений и ругательств, способных оскорбить честь и достоинство, а также национальные и религиозные чувства людей (на любом языке, в любой кодировке, в любой части сообщения – заголовке, тексте, подписи и пр.)
  3. Запрещается пропаганда употребления наркотиков и спиртных напитков. Например, обсуждать преимущества употребления того или иного вида наркотиков; утверждать, что они якобы безвредны для здоровья.
  4. Запрещается обсуждать способы изготовления, а также места и способы распространения наркотиков, оружия и взрывчатых веществ.
  5. Запрещается размещение сообщений, направленных на разжигание социальной, национальной, половой и религиозной ненависти и нетерпимости в любых формах.
  6. Запрещается размещение сообщений, прямо либо косвенно призывающих к нарушению законодательства РФ. Например: не платить налоги, не служить в армии, саботировать работу городских служб и т.д.
  7. Запрещается использование в качестве аватара фотографии эротического характера, изображения с зарегистрированным товарным знаком и фотоснимки с узнаваемым изображением известных людей. Редакция оставляет за собой право удалять аватары без предупреждения и объяснения причин.
  8. Запрещается публикация комментариев, содержащих личные оскорбления собеседника по форуму, комментатора, чье мнение приводится в статье, а также журналиста.

Претензии к качеству материалов, заголовкам, работе журналистов и СМИ в целом присылайте на адрес

×

Информация доступна только для зарегистрированных пользователей.

×

Уважаемые коллеги. Убедительная просьба быть внимательнее при оформлении заявки. На основании заполненной формы оформляется электронное свидетельство. В случае неверно указанных данных организация ответственности не несёт.

Общее устройство однофазного двухобмоточного трансформатора. Электромагнитные процессы в цепи переменного тока с активным сопротивлением

Электромагнитные процессы в цепи переменного тока с идеальной катушкой индуктивности с ферромагнитным сердечником.

6.  Цепь переменного тока. Схема замещения и векторная диаграмма идеальной катушки индуктивности с ферромагнитным сердечником.

7.  Цепи переменного тока. Схема замещения и векторная диаграмма реальной катушки индуктивности с ферромагнитным сердечником.

8.  Принцип действия однофазного двухобмоточного трансформатора.

9.  Уравнения электрического и магнитного состояния.

10. Векторная диаграмма трансформатора.

11. Схема замещения трансформатора.

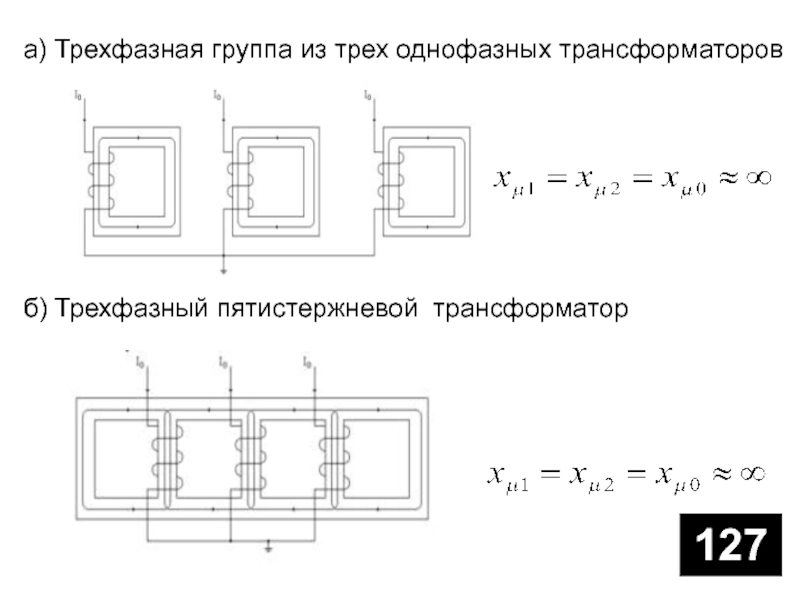

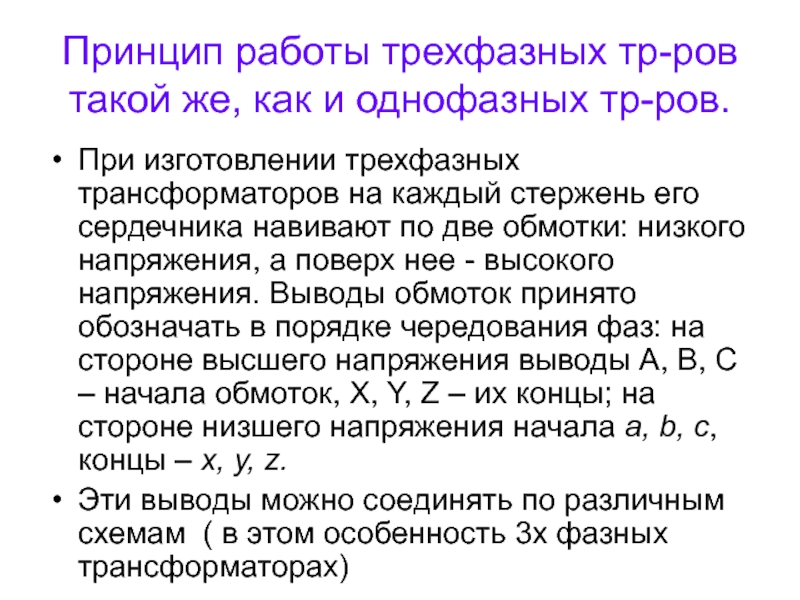

12. Трансформация трёхфазных токов (конструкции магнитопроводов, схемы соединения обмоток).

13. Схемы и группы соединения трансформаторов.

14. Нелинейность характеристики намагничивания и её влияние на электромагнитные процессы в трансформаторе (трёхфазная группа однофазных трансформаторов, соединённых по схемам D/Y, Y/D; трёхфазный стержневой трансформатор, схемы соединения Y/Y, Y/YН, Y/D, YН/D).

15. Несимметричные режимы работы трёхфазных трансформаторов. Условия анализа несимметричных режимов работы трансформаторов.

16. Трансформация несимметричных токов (соединение вторичной обмотки в звезду с нейтральным проводом, схемы соединения (Yн/Yн, D/Yн, Y/Yн; соединение вторичной обмотки в треугольник Yн/D).

17. Магнитные поля и ЭДС при несимметричной нагрузке.

18. Искажение симметрии первичных и вторичных  фазных напряжений при несимметричной нагрузке (схемы соединения D/Yн, Y/D, Y/Yн).

19. Опыты холостого хода и короткого замыкания трансформатора.

20. Эксплуатационные характеристики трансформатора при нагрузке (внешние характеристики, КПД трансформатора, зависимость падения напряжения во вторичной обмотке трансформатора от характера нагрузки).

21. Параллельное включение трёхфазных трансформаторов.

22. Переходные процессы в трансформаторе при включении трансформатора в сеть.

23. Переходные процессы в трансформаторе при КЗ выводах вторичной обмотки.

24. Переходные процессы в трансформаторе при перенапряжениях.

25. Многообмоточные трансформаторы.

26. Автотрансформатор.

27. Измерительные трансформаторы тока и напряжения.

28. Трансформаторы для питания вентильных преобразователей.

29.  АСИНХРОННЫЕ МАШИНЫ. Общее устройство, особенности конструкций.

30. Принцип действия асинхронного двигателя.

31. МДС сосредоточенной катушки.

32. Пульсирующие и бегущие волны МДС.

33. ЭДС проводника обмотки. Скос пазов.

34. ЭДС витка, катушки. Укорочение шага обмотки.

35. ЭДС катушечных групп. Коэффициент распределения.

36. ЭДС фазы обмотки.

37. Обмотки машин переменного тока, общее устройство.

38. Однослойные обмотки.

39. Двухслойные обмотки.

40. Приведение электромагнитных процессов в асинхронной машине к трансформатору. Энергетическая диаграмма асинхронного двигателя.

41. Трёхфазная асинхронная машины при неподвижном роторе.

42. Трёхфазная асинхронная машины при вращающемся роторе.

43. Приведение рабочего процесса асинхронной машины при вращающемся роторе к рабочему процессу при неподвижном роторе.

44. Т-образная схема замещения асинхронной машины.

45. Г-образная схема замещения асинхронной машины.

46. Определение вращающего момента асинхронной машины на основании закона электромагнитных сил.

47. Определение вращающего момента асинхронной машины по мощности, передаваемой посредством магнитного поля ротору.

48. Анализ механической характеристики асинхронной машины.

49. Влияние изменения напряжения источника питания на механические характеристики асинхронной машины.

50. Влияние изменения частоты напряжения источника питания на механические характеристики асинхронной машины.

51. Влияние изменения величины добавочных сопротивлений в цепи статора на механические характеристики асинхронной машины.

52. Влияние изменения величины добавочных сопротивлений в цепи ротора (активных сопротивлений, реакторов при их последовательном и параллельном соединениях).

ВОПРОСЫ ПО ЭЛЕКТРИЧЕСКИМ МАШИНАМ

(курсовой проект)

1.  Устройство асинхронной машины. Различные исполнения в зависимости от способов монтажа, климатических условий и т.д.

2.  Принцип действия асинхронной машины.

3.  МДС катушки обмотки статора.

4.  Уравнения пульсирующих и бегущих волн МДС.

5.  Образование вращающегося магнитного поля.

6.  Причины возникновения высших пространственных  гармоник  магнитного поля. Асинхронные, синхронные, вибрационные и реактивные моменты асинхронной машины.

7.  Высшие временные гармоники магнитного поля,  возникающие  при питании обмотки статора несинусоидальным  напряжением.  Асинхронные и пульсационные моменты.

8.  ЭДС проводника. Скос пазов.

9.  ЭДС витка и катушки. Укорочение шага обмотки.

10. ЭДС катушечной группы. Обмоточный коэффициент.

11. Однослойные обмотки. Схемы  однослойных  обмоток (шаблонные, концентрические, вразвалку, цепные).

12. Двухслойные обмотки. Схемы двухслойных обмоток  (концентрические, цепные, с дробным числом пазов на полюс и фазу  q).

13. Одно-двухслойные обмотки.

14. Обрыв фазы обмотки статора.

15. Обрыв фазы обмотки ротора.

16. Индуктивные  сопротивления  обмоток.  Коэффициенты  магнитной проводимости пазового, лобового и дифференциального рассеяния.

17. Пусковые характеристики асинхронного двигателя. Учет  эффекта вытеснения тока и влияние этого эффекта на  вид  механической характеристики.

18. Влияние высоты и ширины паза статора  на  технико-экономические показатели асинхронной машины.

19. Влияние длины машины на ее технико-экономические показатели

Принцип действия трансформатора и его устройство

Принцип действия трансформатора основан на знаменитом законе взаимной индукции. Если включить в сеть переменного тока первичную обмотку этой электрической машины, то по этой обмотке начнет течь переменный ток. Этот ток будет создавать в сердечнике переменный магнитный поток. Данный магнитный поток начнет пронизывать витки вторичной обмотки трансформатора. На этой обмотке будет индуцироваться переменная ЭДС (электродвижущая сила). Если подключить (замкнуть) вторичную обмотку к какому-то приемнику электрической энергии (например, к обычной лампе накаливания), то под воздействием индуктируемой электродвижущей силы по вторичной обмотке к приемнику будет течь электрический переменный ток.

Вместе с этим, по первичной обмотке будет протекать ток нагрузки. Это значит, что электроэнергия будет трансформироваться и передаваться из вторичной обмотки в первичную при том напряжении, на который рассчитана нагрузка (то есть приемник электроэнергии, подключенный ко вторичной сети). Принцип действия трансформатора и основан на этом простом взаимодействии.

Для улучшения передачи магнитного потока и усиления магнитной связи намотка трансформатора, как первичная, так и вторичная, помещается на специальный стальной магнитопровод. Обмотки изолированы и от магнитопровода, и друг от друга.

Принцип действия трансформатора различен по напряжению обмоток. Если напряжение вторичной и первичной обмоток будет одинаково, то коэффициент трансформации будет равен единице, и тогда теряется сам смыл трансформатора как преобразователя напряжения в сети. Разделяют понижающие и повышающие трансформаторы. Если первичное напряжение будет меньше, чем вторичное, то такое электрическое устройство будет называться повышающим трансформатором. Если же вторичное меньше – то понижающим. Однако один и тот же трансформатор можно использовать и в качестве повышающего, и в качестве понижающего. Трансформатор повышающий используется для передачи энергии на различные расстояния, для транзита и прочего. Понижающие используют в основном для перераспределения электроэнергии между потребителями. Расчет силового трансформатора обычно и производится с учетом его последующего применения в качестве понижающего напряжение или повышающего.

Как уже говорилось выше, принцип действия трансформатора довольно прост. Однако есть некоторые любопытные детали в его конструкции.

В трансформаторах трехобмоточных три изолированные обмотки помещены на магнитопровод. Такой трансформатор может получать два разных напряжения и передавать энергию сразу двум группам приемников электроэнергии. В таком случае говорят, что кроме обмоток низшего и высшего напряжения у трехобмоточного трансформатора есть и обмотка среднего напряжения.

Обмотки трансформатора имеют цилиндрическую форму, и полностью изолируются друг от друга. При такой обмотке поперечное сечение стержня будет иметь круглую форму для уменьшения ненамагниченных промежутков. Чем меньше таких промежутков, тем меньше и масса меди, а, следовательно, масса и стоимость трансформатора.

Однофазный трансформатор

? Детали, типы и принципы работы

Однофазный трансформатор – это электрический прибор, использующий однофазный вход переменного тока и обеспечивающий однофазный переменный ток. Он используется при распределении энергии в пригородных районах, поскольку общий спрос и соответствующие цены являются ниже, чем у трансформаторов трехфазного типа. Они используются в качестве понижающего устройства для понижения домашнего напряжения до соответствующей величины без изменения частоты. По этой причине он обычно используется для питания электронных приборов в жилых домах.В этом посте обсуждается обзор однофазного трансформатора.

Что такое однофазный трансформатор?

Определение

Трансформатор – это инструмент, преобразующий магнитную энергию в электрическую. Он имеет две электрические секции, представленные как первичная и вторичная обмотки. Первичная часть устройства получает питание, а вторичная обмотка передает энергию. Магнитная железная цепь, представленная в качестве «сердечника», обычно используется для обертывания этих участков.Хотя эти две катушки изолированы электрически, они связаны магнитно.

Когда электрический ток проходит через первичную обмотку трансформатора, создается магнитное поле, которое индуцирует напряжение во вторичной части трансформатора. Однофазный трансформатор используется для понижения или повышения напряжения на выходе в зависимости от типа приложения. Этот трансформатор обычно представляет собой силовой трансформатор с высоким КПД и низким уровнем отходов. Схема однофазного трансформатора представлена ​​ниже.

Что такое однофазный трансформатор (Ссылка: elprocus.com )

Однофазный трансформатор – это особая форма трансформатора, которая работает на основе однофазного питания. Этот инструмент представляет собой пассивное электрическое устройство, которое передает электрическую энергию от одной цепи к другой в процессе электромагнитной индукции. Чаще всего он используется для уменьшения («понижения») или увеличения («повышения») уровней напряжения между цепями.

Однофазный трансформатор включает сердечник из магнитного железа, служащий в качестве магнитного компонента, и медную обмотку, служащую в качестве электрической части.

Подробнее о Linquip

Типы трансформаторов: статья о различиях между трансформаторами по конструкции и конструкции

Принцип

Однофазный трансформатор работает на основе принципа индукционного закона Фарадея для электромагнитных полей. Как правило, взаимная индукция между вторичной и первичной обмотками отвечает за работу трансформатора в электрическом трансформаторе.

Этот трансформатор является высокоэффективной частью электрического оборудования, и его отходы очень низкие, поскольку в его работе отсутствует механическое трение.

Трансформаторы используются практически во всех электрических сетях от низкого до самого высокого номинального напряжения. Они работают только с переменным током (AC), поскольку постоянный ток (DC) не создает никакой электромагнитной индукции.

Как работает однофазный трансформатор?

Трансформатор – это статический прибор, который передает электрическую энергию из одной цепи в другую с аналогичной частотой. Имеет первичную и вторичную обмотки. Трансформатор работает по принципу взаимной индуктивности.

Когда первичная часть трансформатора объединена с источником переменного тока, ток движется в катушке и создается магнитное поле. Это состояние вводится как взаимная индуктивность, и текущий ток соответствует закону индукции Фарадея. Когда ток возрастает от нуля до максимального значения, магнитное поле улучшается и определяется как dɸ / dt.

Этот электромагнит создает магнитную среду силы и расширяется наружу от катушки, создавая путь магнитного потока.Витки обеих частей связаны этим магнитным полем. Сила магнитного поля, создаваемого в сердечнике, зависит от числа витков обмотки и величины тока. Ток и магнитный поток напрямую связаны друг с другом. Щелкните здесь, чтобы полностью увидеть принцип работы однофазного трансформатора.

Работа однофазного трансформатора (Ссылка: elprocus.com )

Когда магнитные линии потока движутся вокруг центральной части, он проходит через вторичную часть, индуцируя через нее напряжение.Закон Фарадея применяется для оценки напряжения, индуцированного во вторичной катушке, и его получают по формуле:

V = N \ frac {d \ Phi} {dt}

где

‘N’ – число витков вокруг катушки

Частота одинакова как в первичной, так и во вторичной обмотке.

Следовательно, мы можем сказать, что создаваемое напряжение одинаково в обеих секциях, поскольку один и тот же магнитный поток связывает оба компонента вместе. Кроме того, все индуцированное напряжение напрямую связано с количеством витков в катушке.

Предположим, что первичная и вторичная части трансформатора имеют по одному витку на каждой. Предполагая отсутствие потерь, ток проходит через катушку, чтобы генерировать магнитный поток и индуцировать напряжение в один вольт через вторичную секцию.

Из-за источника переменного тока магнитный поток изменяется синусоидально, и это получается по формуле:

\ Phi = {\ Phi} _ {max} sin (\ omega t)

Связь между производимой ЭДС, E в обмотках катушки из N витков можно получить по

E = N \ frac {d \ Phi} {dt}

E = N \ omega {\ Phi} _ {max} cos (\ omega t )

{E} _ {max} = N \ omega {\ Phi} _ {max}

{E} _ {rms} = N \ omega \ sqrt {2} {\ Phi} _ {max} = 2 \ pi \ sqrt {2} f N {\ Phi} _ {max}

{E} _ {rms} = 4. 44 f N {\ Phi} _ {max}

Где

  • ‘f’ – частота в герцах, полученная с помощью ω / 2π.
  • «N» – количество витков катушки
  • «» – значение магнитного потока в Webers

Приведенная выше формула вводится как уравнение для ЭДС трансформатора. «N» будет числом витков первичной обмотки (N P ) для ЭДС первичной части трансформатора E, тогда как для ЭДС E вторичной части устройства число витков N будет ( N S ).

Детали однофазного трансформатора

Детали однофазного трансформатора включают обмотки, сердечник и изоляцию. Обмотки должны иметь низкое сопротивление, и обычно они изготавливаются из меди (редко из алюминия). Они наслоены вокруг сердцевины и должны быть изолированы от нее.

Также витки обмотки должны быть изолированы друг от друга. Центр трансформатора состоит из очень тонких стальных крышек с большой проницаемостью.Эти крышки должны быть тонкими (от 0,25 до 0,5 мм) из-за уменьшения потерь энергии (вносимых в виде потерь на вихревые токи).

Они должны быть изолированы друг от друга, и обычно для этой цели применяется изоляционный лак. Изоляция трансформатора может быть заполнена жидкостью или быть сухой. Изоляция сухого типа подается воздухом, синтетическими смолами, газом или вакуумом. Применяется только для малогабаритных трансформаторов (ниже 500 кВА). Жидкая изоляционная форма обычно означает применение минеральных масел.

Масло имеет длительный срок службы, устойчивость к перегрузкам, соответствующие характеристики изоляции, а также обеспечивает охлаждение трансформатора. Масляная изоляция часто используется для больших трансформаторов.

Однофазный трансформатор имеет две обмотки, одна на первичной части, а другая – на вторичной. В основном они используются в однофазных электрических сетях.

Применение трехфазной системы означает использование трех однофазных комплектов, размещенных в трехфазной сети.Это более дорогой метод, и он применяется в высоковольтных электросетях.

Конструкция однофазного трансформатора

В простом однофазном трансформаторе каждая обмотка цилиндрически накладывается на часть из мягкого железа отдельно для обеспечения необходимой магнитной цепи, которая обычно используется как «сердечник трансформатора». Он обеспечивает путь для перемещения магнитного поля для создания напряжения между двумя секциями.

Две секции расположены недостаточно близко друг к другу, чтобы обеспечить достаточную магнитную связь.Следовательно, увеличение и схождение магнитной цепи рядом с катушками может улучшить магнитную связь между первичной и вторичной секциями. Должны использоваться тонкие стальные кожухи, чтобы избежать потерь энергии из активной зоны.

Конструкция трансформатора подразделяется на два типа в зависимости от того, как обмотки намотаны вокруг основного стального многослойного сердечника.

Тип сердечника

В этой форме производства только половина обмоток наложена цилиндрическим слоем вокруг каждой части трансформатора для улучшения магнитной связи, как показано на рисунке ниже.Такая конструкция гарантирует, что магнитный путь силы проходит через обе обмотки одновременно. Заметным недостатком трансформатора с сердечником является поток утечки, который возникает из-за протекания небольшой доли магнитных силовых линий за пределы устройства.

Трансформатор с сердечником (Ссылка: elprocus.com )

Корпусного типа

В этой конструкции первичная и вторичная части цилиндрически установлены на центральном сердечнике, в результате чего площадь поперечного сечения в два раза больше, чем у внешнего части.В такой конструкции есть два почти магнитных пути, а внешняя ветвь имеет движущийся магнитный поток «/ 2». Устройство кожухового типа преодолевает поток утечки, уменьшает отходы активной зоны и повышает эффективность. Тип корпуса однофазного трансформатора

(Ссылка: elprocus.com )

Типы однофазных трансформаторов

Следующие типы трансформаторов обычно предназначены для приема и вывода однофазного переменного тока.

Audio Transformer

Этот тип удаляет шум земли из аудиосигналов, снабдив устройство магнитным экраном.

Автотрансформатор

Они обычно используются в системах малой мощности для соединения цепей с различными классами напряжения. Он состоит только из одной обмотки, не может изолировать сети и обычно легче, меньше и дешевле, чем другие типы. Источник напряжения и электрическая нагрузка подключаются к двум отводам, а напряжения задаются путем отвода обмотки в нескольких точках. Автотрансформатор с регулируемым отводом вводится как переменный трансформатор или вариак.

Buck-Boost

В этом типе трансформатор регулирует номинальное напряжение в соответствии со спецификациями устройства. Обычно они используются в качестве изоляторов цепей.

Трансформатор постоянного напряжения (CVT)

Этот тип создает относительно постоянное выходное напряжение, несмотря на практически большие колебания входного напряжения.

Трансформатор постоянного тока (CCT)

Их также называют регулятором; он включает в себя саморегулирующуюся вторичную секцию, которая обеспечивает постоянный выходной ток для любой нагрузки через свой динамический уровень. Это обычное дело для уличных фонарей.

Распределительный трансформатор

Это часто видимое устройство на опоре, которое снижает ток для легких электрических шкафов.

Обратный трансформатор

Этот тип может использоваться для создания высоковольтного выхода, и трансформатор на короткое время сохраняет мощность в своих магнитных секциях.

Повышающий трансформатор генератора

Он может повысить номинальное напряжение до соответствующей скорости передачи на большие расстояния.

Трансформатор подавления гармоник

В этой форме используются подавление электромагнитного потока, фазовый сдвиг и полное сопротивление источника для уменьшения гармонических токов в распределительных сетях, что в конечном итоге снижает рабочую температуру трансформатора.

Трансформатор согласования импеданса

Применяются для уменьшения отражения сигнала от электроэнергии и всегда имеют коэффициент передачи 1: 1. Типичным примером типа согласования импеданса может быть балун, который используется для объединения двух цепей с несогласованным импедансом, например, регулируемая линия из двух проводников, несущих одинаковые токи в противоположных направлениях, которые присоединены к несбалансированной дорожке одного проводника, несущего нагрузка.

Промышленный управляющий трансформатор

Они обеспечивают питание приборов постоянного напряжения или постоянного тока, которые могут быть восприимчивы к изменениям в источнике электроэнергии, например реле, соленоиды или другие электромеханические приборы.

Интерфейсный трансформатор

Они могут изолировать коммуникационные сигналы.

Изолирующий трансформатор

Он не используется для понижения или повышения напряжения, а скорее для буферизации сетей друг от друга.

Трансформатор утечки (трансформатор рассеянного поля)

Он может поддерживать большую индуктивность рассеяния за счет слабой связи магнитных потоков вторичной и первичной частей. Это делает устройство устойчивым к коротким замыканиям, что является важной характеристикой трансформаторов для сварочных функций.

Трансформатор освещения

Может подавать низкое напряжение для освещения и других легких условий.

Медицинский трансформатор

Высокие требования к потенциалу, ток утечки, температурные условия, ток и термопредохранители – это основные концепции медицинских трансформаторов, основанные на чувствительной среде, в которой они используются.Они тщательно отрегулированы в соответствии с отраслевыми и юридическими стандартами.

Многокомпонентный трансформатор

Это однофазный трансформатор с разными выходами, причем каждое выходное ответвление соответствует разному номиналу.

Трансформатор заземления нейтрали

Этот тип защищает генераторы и силовые трансформаторы от вредных токов короткого замыкания. Когда происходит неисправность, возникает напряжение в разомкнутом треугольнике, и в подключенном резисторе происходит снижение напряжения.

Силовой трансформатор

Он может преобразовывать напряжения от одного номинального значения или фазы к другому для широкого распределения энергии.

Выпрямленный трансформатор

Используется для преобразования переменного тока в постоянный.

Резонансный трансформатор

Конденсатор расположен внутри одной или обеих обмоток для работы, чтобы можно было настроить сеть.

Трансформатор солнечной энергии

Трансформатор может использоваться как компонент однофазного инвертора или как повышающее устройство для подключения фотоэлектрических установок к сети.

Трансформатор подстанции

Это понижающее устройство, которое преобразует напряжение уровня передачи в выходной сигнал уровня распределения.

Монтаж однофазного трансформатора

Общий вес и размер трансформатора, наконец, определяют, как его следует устанавливать. Однако некоторые характеристики помогают нам установить однофазный трансформатор, в том числе:

  • Шасси: встроенные компоненты позволяют устанавливать устройство с помощью крепежа.
  • Чип: обычно изготавливаемые по тонкопленочной технологии, эти устройства включаются в интегрированные сети и всегда используются в качестве изоляторов.
  • Тарелка / диск: типы с тороидальным сердечником могут быть установлены с помощью крепежа, состоящего из болта в середине тора.
  • H-образная рама: монтажная форма, смягчающая влияние ударов и вибрации.
  • Модульное гнездо: обычно модульное соединение со встроенным трансформатором.
  • Площадка: трансформатор размещается на структурной основе, например трансформаторы подстанции, установленные на бетонной площадке.
  • PC / PCB: также представленные как типы для монтажа на плате, эти трансформаторы передают напряжение между двумя сетями для корпусов печатных плат. Они включают сердечник, обмотки, кожух, способ монтажа (поверхностный или сквозной) и соединительные клеммы. Некоторые типы печатных плат представляют собой ИС, созданные с помощью обработки полупроводников.
  • Pole: эти широко распространенные трансформаторы, устанавливаемые на опорах придорожных коммуникаций, понижают входное напряжение от локализованного номинального значения передачи до напряжения, подходящего для жилых и коммерческих помещений.
  • Салазок / трейлер: массивные трансформаторы можно просто переместить в соответствии с меняющимися электрическими требованиями. Они включают непостоянное увеличение местных потребностей в электроэнергии.

Технические характеристики однофазного трансформатора

При обсуждении однофазного трансформатора важны сопутствующие характеристики.

  • Номинальная рабочая частота: трансформаторы с высокими рабочими частотами меньше, поскольку требуется меньшее количество секций для согласования полного сопротивления.
  • Уровень первичного напряжения: означает номинальное входное напряжение; разные номинальные напряжения представляют более одной первичной секции.
  • Номинальное вторичное напряжение: означает диапазон выходного напряжения.
  • Уровень вторичного тока: определяет номинальный выходной ток.
  • Номинальная мощность (ВА): максимальное напряжение, желаемое для системы, выраженное в вольтах-амперах (ВА).
  • Рабочая температура: безопасный температурный уровень системы при ее функционировании; температура трансформатора увеличивается во время использования.

Характеристики однофазного трансформатора

Ниже приведены некоторые важные особенности однофазного трансформатора:

  • Токоограничивающая защита: процесс защиты от перегрузки по току.
  • Взрывобезопасность: огнестойкость трансформатора слишком важна, что полезно в потенциально реактивных средах, таких как шахты.
  • Корпус NEMA: корпус устройства или контейнер адаптируется к уровню NEMA, нормальному уровню защиты от проникновения различных промышленных и экологических загрязняющих веществ.
  • Номинальное значение для использования в помещении / вне помещения: устройство предназначено для определенных рабочих условий. Маслонаполненные типы почти часто устанавливаются снаружи.
  • Водонепроницаемость: трансформатор имеет герметичную сторону для предотвращения проникновения воды.
  • Погружной: устройство можно погружать в воду.

Применение однофазного трансформатора

Основными преимуществами однофазного блока являются техническое обслуживание, транспортировка и наличие запасного блока. Однофазные трансформаторы широко используются в коммерческих низковольтных устройствах, таких как электронные устройства.Однофазный трансформатор

(Ссылка: suenn.com )

Они работают как устройство понижения напряжения и уменьшают значение домашнего напряжения до значения, желаемого для питания электроники. Выпрямитель обычно подключается для преобразования переменного напряжения в постоянное, которое используется в корпусах электроники на вторичной стороне.

Другие применения однофазного устройства кратко описаны ниже:

  • Для понижения сигналов на большие расстояния для подачи как легких коммерческих, так и бытовых электронных устройств
  • В телевизорах для регулировки напряжения
  • Для увеличения энергии в домашние инверторы
  • Для обеспечения электроснабжения загородных районов
  • Для электрической изоляции двух сетей, поскольку первичная и вторичная сети устанавливаются далеко друг от друга.

Однофазные трансформаторы: принципы работы и применение

Трансформаторы

широко используются в электронных компонентах, поскольку они могут преобразовывать напряжение с одного уровня мощности на другой, не влияя на частоту. По этой причине они обычно используются в бытовой технике. Несмотря на то, что существует множество различных типов трансформаторов, все они основаны на концепции корпуса, предназначенного для экранирования электромагнитных полей, известного как клетка Фарадея. Вот подробности об однофазном трансформаторе и о том, как он защищает электрооборудование.

Как работает однофазный трансформатор Однофазный трансформатор – это электронный компонент, который работает от однофазного переменного тока, поскольку цикл напряжения происходит в пределах единой временной фазы. Он обычно используется для снижения сигналов на большие расстояния как для легких коммерческих, так и для бытовых электронных устройств. Вот шаги, связанные с этим процессом:

  1. Внешний источник переменного тока создает переменное электромагнитное поле через первичную обмотку

  2. электромагнитное поле коллапсирует в железном сердечнике, связывая потоки в обеих обмотках

  3. мощность индуцируется через вторичную обмотку, подключенную к нагрузке с частотой 60 Гц

  4. Закон Фарадея определяет наведенное напряжение и амперы, которые могут изменяться в зависимости от характера первичной и вторичной обмоток

  5. Внешние радиопомехи (RFI) экранированы для защиты электронного оборудования

Первичная и вторичная обмотки обычно изготавливаются из изолированного медного провода и должны быть изолированы от железного сердечника, имеющего высокую проницаемость. Максимальное напряжение, которое можно использовать для однофазной сети, регулируется коммунальными предприятиями и промышленными правилами. Прежде чем принять решение о том, использовать ли однофазные или трехфазные трансформаторы, вы должны проверить спецификации производителя на использование электронных компонентов или проконсультироваться со специалистом-электриком.

Приложения
  • понижающий локализованный распределительный щит

  • телевизоры регулирующие напряжение

  • низковольтные электронные устройства

  • повышающая мощность в бытовых инверторах

  • Негородские районы, где спрос на электроэнергию ниже

  • Торговое и жилое осветительное и отопительное оборудование

Заключение При принятии решения о том, использовать ли однофазный или трехфазный трансформатор, вы должны учитывать диапазон рабочих частот, номинальное напряжение обмоток, номинальную мощность, номинальный ток вторичной обмотки и требования к температуре. Основное преимущество однофазных трансформаторов по сравнению с трехфазными – более низкая стоимость. Трехфазные трансформаторы используются в системах большой мощности, а однофазные трансформаторы больше подходят для более легкого оборудования.

Allied Components International

Allied Components International специализируется на разработке и производстве широкого спектра стандартных магнитных компонентов и модулей, таких как индукторы для микросхем, магнитные индукторы на заказ и трансформаторы на заказ.Мы стремимся предоставлять нашим клиентам продукцию высокого качества, обеспечивать своевременные поставки и предлагать конкурентоспособные цены.

Мы – растущее предприятие в магнитной промышленности с более чем 20-летним опытом.

Конструкция

, принцип работы однофазного трансформатора

ТРАНСФОРМАТОР

ВВЕДЕНИЕ

А ТРАНСФОРМАТОР – это устройство, передающее электрическую энергию от одной цепи к другой – за счет электромагнитной индукции (действие трансформатора). Электрический энергия всегда передается без изменения частоты, но может включать изменения величин напряжения и тока. Потому что трансформатор работает на принцип электромагнитной индукции, он должен использоваться с входом напряжение источника, которое изменяется по амплитуде. Есть много типов мощности, которые подходят это описание; для простоты объяснения и понимания, действие трансформатора будет объяснено с использованием переменного напряжения в качестве источника входного сигнала.

ОСНОВНАЯ ЭКСПЛУАТАЦИЯ ТРАНСФОРМАТОРА

В своем Основная форма трансформатора состоит из: первичной обмотки или обмотки.

А вторичная катушка или обмотка.

Ядро который поддерживает катушки или обмотки.

См. схему трансформатора на рисунке, когда вы читаете следующее объяснение: Первичная обмотка подключена к источнику переменного напряжения 60 Гц. Магнитный поле (поток) накапливается (расширяется) и сжимается (сжимается) вокруг первичной обмотка.Расширяющееся и сжимающееся магнитное поле вокруг первичной обмотки обмотка разрезает вторичную обмотку и индуцирует переменное напряжение в обмотка. Это напряжение заставляет переменный ток течь через нагрузку. В напряжение может повышаться или понижаться в зависимости от конструкции первичной обмотки и вторичные обмотки.


ИДЕАЛЬНЫЙ ТРАНСФОРМАТОР

идеал трансформатор показан на рисунке рядом.Ток, проходящий через первичная катушка создает магнитное поле. Первичная и вторичная катушки обернутый вокруг сердечника с очень высокой магнитной проницаемостью, такого как железо, так что большая часть магнитного потока проходит как через первичную, так и через вторичную катушки.

ОСНОВНОЙ ПРИНЦИП РАБОТЫ ТРАНСФОРМАТОРА

Трансформатор можно определить как статическое устройство, которое помогает в преобразование электроэнергии в одной цепи в электроэнергию та же частота в другой цепи. Напряжение можно повышать или понижать в цепи, но с пропорциональным увеличением или уменьшением номинальных значений тока.

Основной принцип работы трансформатора – взаимный. индуктивность между двумя цепями, связанная общим магнитным потоком. А базовый трансформатор состоит из двух электрически разделенных катушек и индуктивны, но связаны магнитным полем через сопротивление. В Принцип работы трансформатора можно понять из рисунка ниже.


Как показано выше, трансформатор имеет первичную и вторичную обмотки. обмотки. Пластины сердечника соединяются в виде полос между полоски, вы можете видеть, что есть узкие зазоры прямо через сечение жилы. Эти смещенные стыки называются

.

“черепичный”. Обе катушки имеют высокую взаимную индуктивность.А взаимная электродвижущая сила индуцируется в трансформаторе из-за переменного поток, который создается в ламинированном сердечнике из-за катушки, которая подключена к источник переменного напряжения. Большая часть переменного потока, создаваемого этим катушка связана с другой катушкой и, таким образом, производит взаимно индуцированное электродвижущая сила. Возникшую таким образом электродвижущую силу можно объяснить с помощью законов электромагнитной индукции Фарадея как

e = M * dI / dt

Если вторая цепь катушки замкнута, в ней протекает ток и таким образом, электрическая энергия передается магнитным путем от первого ко второму катушка.

Подача переменного тока подается на первую катушку и следовательно, ее можно назвать первичной обмоткой. Энергия извлекается из вторая катушка и поэтому может называться вторичной обмоткой.

Вкратце, трансформатор выполняет следующие операции:

Передача электроэнергии из одной цепи в другую.

Передача электроэнергии без изменения частоты.

Передача с принципом электромагнитной индукции.

Две электрические цепи связаны взаимной индукцией

СТРОИТЕЛЬСТВО ТРАНСФОРМАТОРА

Две катушки проволоки (называемые обмотками) намотаны на какой-либо сердечник. материал.В некоторых случаях катушки с проволокой намотаны на цилиндрическую или прямоугольная картонная форма. Фактически, материал сердечника – воздух, а Трансформатор называется ТРАНСФОРМАТОРОМ ВОЗДУШНОГО ЯДРА. Трансформаторы используются на низком уровне частоты, такие как 60 Гц и 400 Гц, требуют сердечника с низким сопротивлением магнитный материал, обычно железо. Этот тип трансформатора называется ЖЕЛЕЗНЫЙ ТРАНСФОРМАТОР. Большинство силовых трансформаторов имеют железный сердечник.

Основные части трансформатора и их функции:

CORE, который обеспечивает путь для магнитных линий потока.

ПЕРВИЧНАЯ ОБМОТКА, которая получает энергию от источника переменного тока.

ВТОРИЧНАЯ ОБМОТКА, получающая энергию от первичной обмотки. и доставляет в груз.

КОРПУС, защищающий указанные компоненты от грязи, влаги, и механические повреждения.

(i) CORE


В сердечнике из многослойной стали используются сердечники двух основных форм. трансформаторы.Один из них – HOLLOWCORE, названный так потому, что ядро ​​имеет форму полый квадрат через центр. Это форма сердечника. Обратите внимание, что ядро Состоит из множества стальных пластин, он показывает, как устроены обмотки трансформатора. обернуты вокруг сердечника с обеих сторон.

(ii) ОБМОТКИ

Как указано выше, трансформатор состоит из двух катушек, называемых ОБМОТКАМИ. которые обернуты вокруг сердечника. Трансформатор работает, когда источник переменного тока напряжение подключается к одной из обмоток, а нагрузочное устройство подключается к другой. Обмотка, подключенная к источнику, называется ПЕРВИЧНОЙ. ОБМОТКА. Обмотка, подключенная к нагрузке, называется ВТОРИЧНОЙ. ОБМОТКА. Первичная наматывается слоями прямо на прямоугольный картон. форма.

Конструкция и принцип работы однофазного трансформатора

Трансформатор (рисунок 1) – это устройство или машина с магнитным приводом, которые могут изменять значения напряжения, тока или импеданса в данной электрической цепи без изменения частоты.По сравнению со многими типами электрического оборудования, используемого сегодня в мире, трансформаторы являются наиболее эффективными машинами из известных. В худшем случае эффективность обычно составляет 90% или выше, а в лучшем случае – около 99%. Трансформаторы можно разделить на три класса: автомобильные, токовые и изоляционные.

Из-за отсутствия каких-либо движущихся частей трансформаторы относятся к цепям переменного тока. Процесс индукции, который необходим для их магнитного действия, зависит от длины проводника и сконцентрированного электромагнитного поля с относительным движением между ними.Постоянно изменяющийся и периодически меняющийся переменный ток первичной и вторичной цепей трансформатора обеспечивает относительное движение. Постоянный ток переменной амплитуды также может быть преобразован через трансформатор; просто не будет изменения полярности тока (изменение направления тока).

Рисунок 1. Трансформатор – это устройство или машина с магнитным приводом

Применения трансформатора

Трансформатор может использоваться как средство для изоляции одной части системы распределения электроэнергии переменного тока от другой.Он используется для перехода от одного номинального напряжения системы к другому, для повышения напряжения в цепи, когда оно слишком низкое, и для понижения напряжения в цепи, когда оно слишком высокое. Наконец, трансформатор благодаря своему внутреннему импедансу обеспечивает эффективное средство уменьшения величины имеющегося перегрузки по току короткого замыкания в различных местах в пределах данной системы распределения электроэнергии переменного тока.

Рисунок 2. Однофазный понижающий распределительный трансформатор

На стороне нагрузки линий электропередачи в параллельной сети электроэнергетической компании используются трансформаторы для понижения напряжения и повышения тока (рис. 2).Как указано во введении к этому модулю, этот понижающий трансформатор обычно используется в качестве точки обслуживания источника электропитания переменного тока в здании или другом сооружении. Вторичная обмотка трансформатора питает служебные провода для входа в здание или другое сооружение. В дополнение к изоляции здания или другой службы здания и системы распределения электроэнергии переменного тока от системы распределения электроэнергии переменного тока в энергосистеме, этот трансформатор на стороне нагрузки также ограничивает величину доступного сверхтока при коротком замыкании или замыкании на землю. которые могут быть доставлены к вторичным сервисным проводникам.(Электросеть считается бесконечным источником с точки зрения величины имеющейся перегрузки по току короткого замыкания. )

В дополнение к трансформатору служебного питания, другие трансформаторы могут питаться от служебной или питающей цепи в системе распределения электроэнергии переменного тока в здании или другом сооружении, которое часто является большим распределительным устройством или единичной подстанцией, для понижения (даже далее) величина имеющегося перегрузки по току повреждения подключенной нагрузки, такой как вторичная панель, центр управления двигателем или другой тип центра нагрузки.

Величина перегрузки по току, доступной на клеммах нагрузки распределительного устройства – при коротком замыкании или перегрузке по току на землю – определяется длиной служебных проводов между подключением к источнику электроснабжения (трансформатор на стороне нагрузки) и блочная подстанция в здании или другом сооружении; номинальное сопротивление включенного трансформатора (в пределах блочной подстанции) и номинальный ток нагрузки вторичного распределительного устройства. Когда вторичный центр нагрузки расположен в непосредственной близости от распределительного устройства, доступный ток короткого замыкания, который уже ограничен трансформатором блочной подстанции (по сравнению с бесконечным максимальным током короткого замыкания, доступным от шины электроснабжения), все еще может быть относительно высокая из-за малой длины проводника.

Полное сопротивление второго изолирующего трансформатора, которое включает в себя как сопротивление первичной обмотки, сопротивление индуктивной нагрузки железного сердечника, так и сопротивление вторичной обмотки, можно использовать для ограничения имеющейся перегрузки по току короткого замыкания в пределах отключающей способности (рабочих пределов) предохранители или автоматический выключатель, защищающие цепь нагрузки и подключенное электрическое оборудование.

Для сигнальных цепей, цепей дистанционного управления или других маломощных, низковольтных цепей управления или считывания используются дополнительные управляющие (сигнальные) трансформаторы с еще более высоким номинальным сопротивлением, чтобы ограничить номинальный ток нагрузки первичной цепи трансформатора до определенного значения. значительно ниже номинального тока нагрузки предохранителя (-ов) ответвленной цепи питания или автоматического выключателя.

Принцип трансформации

Когда линейные провода при передаче электроэнергии по пересеченной местности или проводники цепи внутри здания или другой системы распределения электроэнергии проводят синусоидальный переменный ток, изменяющееся электромагнитное поле, которое также является синусоидальным, создается перпендикулярно и все по общей длине линейных проводов или других проводников цепи.

Если другой линейный провод или провод цепи, который может быть механически и электрически изолирован и изолирован от линейного провода или проводника цепи, передающего переменный ток, погружается в синусоидальное электромагнитное поле, связанное с линейным проводом или проводником цепи, принцип индукции вызывает напряжение, индуцируемое во втором проводнике цепи.Относительное движение между электромагнитным полем и этим вторым проводником обеспечивается самим синусоидальным электромагнитным полем: это называется действием трансформатора.

Как показано на рисунке 3, простейшая конструкция трансформатора состоит из двух отдельных катушек с проволокой (обмоток), намотанных на общий железный сердечник. Когда переменное напряжение подается на первичную обмотку (катушку) трансформатора, в железном сердечнике генерируется концентрированное переменное электромагнитное поле за счет протекания переменного тока через обмотку.Генерируемое электромагнитное поле вызывает наведение переменного напряжения во вторичной катушке (обмотке). Если к вторичной обмотке подключена нагрузка, возникает ток: следовательно, напряжение и ток первичной цепи питания преобразуются.

Рисунок 3. Функциональная работа однофазного разделительного трансформатора

Технически магнитные силовые линии, обычно называемые линиями магнитного потока, образуют концентрический рисунок вокруг внешней поверхности проводника, который расходится перпендикулярно и вдоль общей длины проводника.Концентрические силовые линии расположены бок о бок по всей длине первичного контура. Наибольшая концентрация силовых линий по длине проводника находится в центре, ближайшем к поверхности проводника. По мере того, как силовые линии расходятся от поверхности проводника, воздух оказывает высокое сопротивление (сопротивление) потоку магнитных линий, уменьшая силу электромагнитного поля.

Обертывание длины соответствующих проводников цепи в спиральную катушку имеет тенденцию концентрировать количество силовых линий вокруг тела катушки. Количество силовых линий в любом поперечном сечении вдоль поверхности катушки увеличивается, поскольку силовые линии от соседних витков складываются, чтобы сконцентрировать или усилить электромагнитное поле, когда оно движется по поверхности, перпендикулярно параллельному проложению проводников.

Когда катушка с проволокой надевается на железный сердечник, электромагнитное поле дополнительно концентрируется в железном сердечнике, который служит хорошим проводником линий магнитного потока. Лучшая конструкция сердечника должна максимально охватить обмотки в железном контейнере, чтобы создать несколько полных путей магнитного потока.

Сердечник катушки (обмотка трансформатора) не обязательно должен быть изготовлен из железа или другого черного металла, чтобы трансформатор работал. В схемах связи или других усилителях, работающих на более высоких частотах, сердечник трансформатора может быть выполнен из полой трубки из картона: это будет называться трансформатором с воздушным сердечником. Для сигнальных, управляющих или силовых трансформаторов железный сердечник обеспечивает путь магнитного поля с низким сопротивлением для лучшего соединения (передачи энергии) двух цепей.

Первичная цепь трансформатора является источником электроэнергии как для трансформатора, так и для подключенной к нему нагрузки. Вторичная цепь трансформатора – это цепь питания (или источника питания) для подключенной нагрузки (от трансформатора). В первичной цепи катушка с проволокой создает индуктивную нагрузку, которая ограничивает протекание первичного тока. Если рассматривать только первичную цепь, одиночная катушка провода с источником переменного тока служит реактором, который, за исключением сопротивления провода (тепловых потерь), может только накапливать электрическую энергию.Основным ограничением тока первичной цепи является сопротивление, отраженное от вторичной цепи трансформатора.

Наибольшее ограничение (наивысшее значение импеданса), отраженное в первичной цепи, возникает, когда вторичная цепь разомкнута (без подключенной нагрузки). Если бы трансформатор был идеальным, без протекания тока во вторичной цепи, не должно было быть протекания тока в первичной цепи. Но никакой трансформатор не идеален: низкое значение тока первичной цепи течет при разомкнутой вторичной цепи.Этот ток разомкнутой вторичной первичной цепи называется током возбуждения трансформатора.

Ток возбуждения поддерживает постоянное изменение полярности магнитного полюса (потери в сердечнике, рассеиваемые в виде тепла). Поскольку синусоидальная форма волны, создаваемая генератором переменного тока (генератором мощности переменного тока), периодически меняет направление тока по длине первичной обмотки, силовые линии в концентрированном электромагнитном поле железного сердечника трансформатора также меняются местами. их направление потока, так что полюса созданного магнита (электромагнита) в железном сердечнике постоянно меняются с севера на юг, с юга на север и с севера на юг синусоидальным образом.

Железный сердечник также является хорошим проводником электричества. Если железный сердечник представляет собой сплошную отливку из чугуна, относительное движение синусоидального электромагнитного поля вызовет случайное протекание паразитных токов через железный сердечник (перпендикулярно направлению потока магнитных линий). Эти паразитные токи, называемые вихревыми токами, нельзя направить ни внутрь, ни из структуры сердечника для выполнения полезной работы: вместо этого их присутствие создает дополнительное тепло в структуре сердечника.Влияние вихревых токов сводится к минимуму за счет создания железного сердечника из отдельных тонких стальных листов, которым позволяют окисляться перед сборкой в ​​качестве железного сердечника. Окисление служит изолятором для потока вихревых токов. Склепывая вместе несколько из этих окисленных листов (ламинированных), собирает железный сердечник, чтобы сформировать необходимое поперечное сечение пути потока.

Ток возбуждения вносит вклад в энергию, расходуемую из-за потерь на вихревые токи, а также в постоянное размагничивание и повторное намагничивание железного сердечника (инверсия поля – возникающее в результате молекулярное трение в железе, называется гистерезисом). Затраченная электрическая энергия тока возбуждения называется потерями в сердечнике трансформатора, которые обычно рассеиваются в виде тепла (потери I2R).

Первичный ток возбуждения постоянен от холостого хода до полной нагрузки номинального трансформатора, а также при электрической перегрузке трансформатора. Для силовых трансформаторов ток возбуждения имеет такое низкое значение по сравнению с номинальным вторичным током полной нагрузки, что не учитываются ток возбуждения и потери в трансформаторе: номинальная мощность трансформатора считается одинаковой для первичной и вторичной цепей.Без подключенной нагрузки (полный путь) напряжение поступает с выводов вторичной обмотки или клемм трансформатора, но вторичный ток в разомкнутой цепи не может течь – опять же, наибольшее значение отраженного импеданса.

Наименьшее ограничение (наименьшее значение импеданса), отраженное в первичной цепи трансформатора, произойдет, когда два конца вторичной обмотки закорочены вместе. По сути, трансформатор становится собственной электрической нагрузкой: ограничение вторичного тока ограничивается только сопротивлением провода, составляющего вторичную обмотку, и магнитными потерями в железном сердечнике.

Ток короткого замыкания (вторичное короткое замыкание) называется перегрузкой по току короткого замыкания: «Когда цепь трансформатора переходит в состояние отказа, поток перегрузки по току большой величины вызывает чрезмерное нагревание проводников, что может привести к выходу из строя изоляции проводов. . Связанное с этим электромагнитное поле сверхтока короткого замыкания также создает механическую нагрузку на проводники, особенно на их окончаниях, и каркас железного сердечника. Напряжение возникает из-за действия двигателя (индукционная реакция – два противоположных электромагнитных поля, отталкивающих друг друга) между проводниками и металлическими кожухами, которые защищают проводники.

Схема соединений изолирующих трансформаторов Цепи трансформатора

обычно рисуются стандартными обозначениями. Вводная схема трансформатора на рисунке 3 перерисована на рисунке 4, используя стандартные символы для схемы трансформатора: две параллельные полосы (линии) между двумя символами обмотки обозначают трансформатор с железным сердечником. Два открытых круга в обозначенных проводниках схемы представляют либо клеммы проводов на какой-то клеммной колодке, либо короткие отрезки провода, называемые «полевыми выводами», которые являются концами обмоток внутри трансформатора.Поскольку одна клеммная колодка или все полевые выводы обеих цепей трансформатора (первичной и вторичной) содержатся в едином клеммном корпусе, выводы обмотки должны быть идентифицированы, чтобы отличать выводы обмотки высокого напряжения от выводов обмотки более низкого напряжения. Соответствующие обмотки цепи необходимо дополнительно идентифицировать, чтобы различать начало и конец конкретной обмотки.

Рис. 4. Схема с использованием стандартных электрических символов для отображения источника переменного тока, однофазного трансформатора и подключенной нагрузки на электрической схеме

Заглавная буква H используется для обозначения выводов обмотки с более высоким напряжением.Заглавная буква X используется для обозначения выводов обмотки с низким напряжением. «Входной» (начальный или начальный) вывод поля любой обмотки схемы обозначается номером 1. «Выходной» (конечный или конечный) вывод поля той же обмотки обозначается номером 2. Выводы или клеммы, обозначенные как h2 и h3 – это входы и выходы обмотки высокого напряжения. Провода или клеммы, обозначенные как X1 и X2, являются входами и выходами обмотки низкого напряжения.

Кажется разумным, что если заглавная буква H используется для обозначения выводов обмотки высокого напряжения, то заглавная буква L будет использоваться для обозначения выводов обмотки низкого напряжения.Но заглавная буква L уже используется на электрических чертежах для обозначения различных незаземленных линейных проводов (фазных проводов – L1, L2 и т. Д.) В системе распределения электроэнергии переменного тока. Во избежание путаницы была выбрана заглавная буква X для обозначения перекрещенных или преобразованных выводов обмотки низкого напряжения.

Если однофазный трансформатор переменного тока имеет две первичные обмотки (двухобмоточный трансформатор), ввод второй обмотки будет обозначен как h4, а вывод – как h5. Если однофазный трансформатор переменного тока также имеет две обмотки с более низким напряжением, входные и выходные выводы второй обмотки будут обозначены (соответственно) как X3 и X4. Традиционно входящие потенциальные клиенты всегда идентифицируются нечетными числами, а исходящие – четными. Входные и выходные выводы одной обмотки всегда имеют два последовательных номера, нечетных и четных.

Цифры также помогают определить полярность обмоток трансформатора. Две сплошные точки рядом с выводами h2 и X1 на рисунке 4 используются для определения полярности двух обмоток.Как показано, h2 и X1 синфазны. Как показано на рисунке 5, переменный ток является синусоидальным: одно изменение является положительным по отношению к нулевой базовой линии. Второе чередование отрицательно по отношению к той же базовой линии нулевого напряжения. Сплошные точки на рисунке 4 показывают, что X1 во вторичной цепи станет положительным, когда h2 в первичной цепи станет положительным, и отрицательным, когда h2 станет отрицательным.

Рисунок 5. Генерация однофазного двухпроводного переменного тока синусоидальной формы электрического питания от вращающегося магнитного поля

Для повышающих или понижающих преобразований (значение напряжения повышается или понижается) или для правильной полярности в трехфазной группе переменного тока (конфигурация треугольником или звездой) точки гарантируют, что выводы трансформатора будут соединены правильно.Подробнее об этом по мере того, как вводятся и обсуждаются различные соединения трансформатора.

Все трансформаторы изначально рассчитаны на однофазные с минимальной конструкцией из одной первичной двухпроводной обмотки (подключенной к источнику переменного тока) и одной вторичной двухпроводной обмотки (питающей подключенную нагрузку). Когда первичные и вторичные выводы трех однофазных трансформаторов переменного тока соединены между собой (соответственно) либо по схеме треугольника, либо по схеме звезды, создается батарея трехфазных трансформаторов переменного тока для преобразования трехфазной мощности переменного тока. Когда соответствующие обмотки трех однофазных трансформаторов переменного тока смонтированы на общем железном каркасе (железном сердечнике), сборка называется трехфазным трансформатором переменного тока.

Трансформатор с источником питания и подключенной нагрузкой, показанный на Рисунке 3 и представленный стандартными символами на Рисунке 4, представляет собой изолирующий (или обычный) трансформатор: вторичная обмотка физически и электрически изолирована от первичной обмотки. Преобразование напряжения, тока или полного сопротивления цепи происходит за счет взаимной индукции между двумя индуктивными цепями.

Однофазный трансформатор | ООО «МБТ Электрооборудование»

Однофазный трансформатор – это статическое электрическое устройство, используемое для изменения переменного напряжения. Основная структура однофазного трансформатора с двумя вторичными и первичными обмотками – это преобразование напряжения системы переменного тока на основе принципа электромагнитной индукции.

Содержание

1. Что такое однофазный трансформатор?
2.Принцип однофазного трансформатора
3. Конструкция однофазного трансформатора
4. Тип однофазного трансформатора
5. Применение однофазного трансформатора

6. Однофазный трансформатор Котировки

1. Что такое однофазный трансформатор?

Трансформатор – это устройство, преобразующее магнитную энергию в электрическую. Он состоит из двух электрических катушек, называемых первичной и вторичной. Первичная обмотка трансформатора получает электричество, а вторичная обмотка заряжается.Для намотки этих катушек часто используется ферромагнитная цепь, называемая «сердечником». Хотя две обмотки электрически изолированы, они связаны магнитным полем.

В однофазных трансформаторах используются однофазные трансформаторы переменного тока, трансформаторы на основе циклов напряжения, которые работают в единой временной фазе.

Ток протекает через первичную обмотку трансформатора, создавая магнитное поле, создавая напряжение на вторичной обмотке трансформатора. В зависимости от типа применения однофазные трансформаторы используются для увеличения или уменьшения выходного напряжения. Этот трансформатор обычно представляет собой силовой трансформатор с высоким КПД и низкими потерями.

2. Принцип однофазного трансформатора

Источник переменного напряжения пропускает переменный ток через первичную обмотку трансформатора. Переменный ток создает переменное электромагнитное поле. Линия магнитного поля проходит через железный сердечник трансформатора и включает в себя вторичную цепь трансформатора.Таким образом, индуцированное напряжение во вторичной обмотке имеет ту же частоту, что и напряжение на первичной обмотке. Индуцированное напряжение определяется по закону Фарадея.

В котором,
f → частота Гц
N → количество витков обмотки
Φ → плотность потока Wb

Если нагрузка подключена к вторичной обмотке трансформатора, ток течет через вторичную обмотку. Однофазный трансформатор может действовать как повышающий трансформатор или понижающий трансформатор.

3. Устройство однофазного трансформатора

Основными частями трансформатора являются катушка, сердечник и изоляция. Обмотки должны иметь небольшое сопротивление и, как правило, из меди (реже из алюминия). Они наматываются на сердцевину и должны быть изолированы от нее. Кроме того, катушки должны быть изолированы друг от друга.

Сердечник трансформатора изготовлен из хрупких, высокопроницаемых стальных пластин. Покрытия должны быть тонкими (от 0,25 мм до 0,5 мм) из-за снижения потерь мощности (известных как потери на вихревые токи).Они должны быть изолированы друг от друга, и обычно для этого используется изоляционный лак.

Изоляция трансформатора может быть как сухой, так и заполненной жидкостью. Изоляция сухого типа обеспечивается синтетической смолой, воздухом, газом или вакуумом. Используется только для малогабаритных трансформаторов (ниже 500 кВА).

Жидкая изоляция обычно подразумевает использование минерального масла. Масло имеет длительный срок службы, хорошие изоляционные свойства, перегрузочную способность и охлаждение трансформатора.Масляная изоляция всегда используется для больших трансформаторов.

Однофазные трансформаторы имеют две обмотки, одна на первичной, а другая на вторичной. В основном они используются в однофазных электрических системах. Применение трехфазной системы означает использование трех однофазных блоков, соединенных в трехфазную систему. Это более дорогое решение, и оно используется в системах высокого напряжения.

Видео однофазного трансформатора:

4.Тип однофазного трансформатора

а. Трансформаторы сердечниковые

В конструкции этого типа только половина обмоток намотана цилиндрически вокруг каждой ветви трансформатора для усиления магнитной связи, как показано на рисунке ниже. Такая конструкция гарантирует, что силовые линии магнитного поля проходят через обе катушки одновременно. Основным недостатком трансформаторов с сердечником является то, что поток утечки возникает из-за тока небольшой части магнитопровода снаружи сердечника.

г. Трансформатор корпусный

В этом типе конструкции трансформатора первичная и вторичная обмотки цилиндрически размещены на срединном плече, в результате чего площадь поперечного сечения в два раза больше, чем у внешнего края. В этой структуре есть две замкнутые магнитные линии, и внешний край имеет поток / 2, проходящий через них. Трансформаторы кожухового типа преодолевают поток утечки, уменьшая потери в сердечнике и повышая эффективность.

5.Применение однофазного трансформатора

Преимуществами трех однофазных агрегатов являются транспортировка, обслуживание и наличие резервного оборудования. Однофазные трансформаторы широко используются в коммерческих низковольтных устройствах, таких как электроника. Они действуют как понижающий трансформатор напряжения и снижают значение напряжения в доме до уровня, подходящего для поставляемого электронного устройства. На вторичной стороне обычно подключается выпрямитель для преобразования переменного напряжения в постоянное напряжение, используемое в электронных устройствах.

6. Расценки на однофазный трансформатор

Трансформаторы однофазные МБТ

MBT – это бренд трансформаторной продукции, пользующийся высокой репутацией на рынке. Благодаря опыту и технологическим линиям в производстве, хорошей команде инженеров, квалифицированных технических работников и многочисленным партнерам по клиентам во многих областях, мы всегда лидеры в отношении качества обслуживания и цены.

Мы проектируем, производим и поставляем электрические трансформаторы всех видов с помощью специального руководителя проекта и 24-месячной гарантии с момента отправки.

С девизом компании: «Качество способствует надежности» и более чем 11-летним опытом проектирования и производства трансформаторов. Мы, MBT, уверены, что являемся лучшим производителем трансформаторов во Вьетнаме.

Немедленно свяжитесь с +84913 006 538 или по электронной почте: [адрес электронной почты защищен] для бесплатной консультации и поддержки и получения наиболее выгодного предложения.

Строительство однофазного трансформатора

Однофазный трансформатор состоит из первичной и вторичной обмоток.Сердечник трансформатора изготовлен из тонких листов (так называемых пластин) кремния высокого качества. Эти пластинки предусмотрены в трансформаторе для уменьшения потерь на вихревые токи, а кремнистая сталь снижает потери на гистерезис. Имеющиеся в трансформаторе листы изолированы друг от друга термостойким эмалевым покрытием. Для конструкций используются ламели L-типа и E-типа.

Существует два основных типа трансформаторных конструкций:

  1. Конструкция сердечника.
  2. Корпус типа оболочки.

Тип сердечника Конструкция

В трансформаторе с сердечником магнитная цепь состоит из двух вертикальных ветвей или ветвей с двумя горизонтальными участками, называемыми ярмами. Чтобы минимизировать поток утечки, половина каждой обмотки размещается на каждом плече сердечника. Обмотка низкого напряжения размещается рядом с сердечником, а обмотка высокого напряжения размещается вокруг обмотки низкого напряжения, чтобы уменьшить необходимый изоляционный материал. Таким образом, две обмотки расположены в виде концентрических катушек.Такой вид намотки называется концентрической намоткой или цилиндрической намоткой.


Корпус типа Конструкция

В трансформаторе кожухового типа и первичная, и вторичная обмотки намотаны на центральную ветвь, а путь с низким сопротивлением завершается внешними ветвями. Каждая обмотка разделена на секции. Секции низкого напряжения (lv) и высокого напряжения (hv) поочередно размещаются в виде сэндвича, поэтому эту обмотку также называют сэндвич-обмоткой или дисковой обмоткой.

Сердечник состоит из двух типов пластин. Пластины для сердечника имеют U- и I-образную форму. Сначала U-образные листы укладываются друг на друга на необходимую длину. Половина предварительно намотанной катушки низкого напряжения размещается вокруг конечностей. Катушка низкого напряжения дополнительно снабжена изоляцией. Затем половина предварительно намотанной высоковольтной катушки помещается вокруг низовой катушки. Затем сердцевина закрывается I-образными пластинами вверху.


Идеальный трансформатор

Идеальный трансформатор – это воображаемый трансформатор, обладающий следующими свойствами:

  1. Сопротивление первичной и вторичной обмоток незначительно.
  2. Сердечник имеет бесконечную проницаемость (), поэтому для установления магнитного потока в сердечнике требуется пренебрежимо малая ммс.
  3. Его поток рассеяния и индуктивности рассеяния равны нулю. Весь поток ограничен сердечником и связывает обе обмотки.
  4. Отсутствуют потери на сопротивление, гистерезис и вихревые токи. Таким образом, КПД составляет 100 процентов.

Рисунок: Идеальный трансформатор с железным сердечником

Трансформатор с нулевым импедансом первичной и вторичной обмоток называется идеальным трансформатором.Приложенное напряжение V1 в первичной обмотке равно индуцированному напряжению E1. Точно так же индуцированное напряжение E2 равно выходному напряжению V2 вторичной обмотки.

Рисунок: Диаграмма холостого хода идеального трансформатора.

Для идеального трансформатора, если a = коэффициент трансформации = коэффициент поворота

Затем,

Уравнение-2 утверждает, что размагничивающие ампер-витки вторичной обмотки равны и противоположны намагничивающему mmf первичной обмотки идеального трансформатора.

Применение трансформаторов

  • В электроэнергетических системах можно изменять уровень напряжения и тока.
  • Трансформатор, известный как измерительный трансформатор, используется для измерения напряжения и тока.
  • В комбинированных энергосистемах переменного / постоянного тока трансформаторы используются для преобразования ОВК в ВПТ.
  • Для изоляции одной цепи от другой, поскольку первичная и вторичная цепи не соединены.

Подробная ошибка IIS 8.5 – 404.11

Ошибка HTTP 404.11 – Не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
  • Проверьте параметр configuration/system.webServer/security/[email protected] в хосте приложения.config или файл web.confg.
Подробная информация об ошибке:
  • 2
  • Модуль RequestFilteringModule
    Уведомление BeginRequest
    Обработчик ExtensionlessUrlHandler-Integrated-4.0
    10 Код ошибки 910 1010
    Запрошенный URL http://gtu-paper-solution.com:80/paper-solution/basicelectricalengineering-3110005/construction%20and%20working%20principle%20of%20single%20phase%20and%20three%20phase%20transformers / winter-2019 / question-4a
    Physical Path D: \ gtu-paper-solution.com \ wwwroot \ paper-solution \ basicelectricalengineering-3110005 \ construction% 20and% 20working% 20principle% 20of% 20single% 20phase% 20and% 20three% 20phase% 20transformers \ winter-2019 \ question-4a
    Logon Method Not еще не определено
    Пользователь входа в систему Еще не определено
    Дополнительная информация:
    Это функция безопасности. Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения.Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
