Оформление штампа чертежа гост: форматы, рамка, штамп, надпись, таблицы, масштаб, шрифты, линии

Содержание

Оформление основной надписи чертежа – Энциклопедия по машиностроению XXL

Оформление основной надписи чертежа  [c.434]
Рис. 2. Оформление основной надписи чертежа формата 11

К основным требованиям, которым должен удовлетворять рабочий чертеж, относят правильность оформления рабочего чертежа, изображения и обозначения формы детали, обозначения состояния формы детали, изображения и обозначения материалов, обозначения состояний материалов, оформления основной надписи и технических требований.  [c.224]

В заключение заполняются графы основной надписи чертежа с занесением наименования детали, марки материала, номера стандартов и подписи ответственных лиц за правильность оформления чертежа согласно указаниям ГОСТ 2.104—68 и ГОСТ 2.109—68.

[c.72]

Сборочный чертеж редуктора со спецификацией приведен на рис. 11.14 -внизу примеры оформления основных надписей, справа—к сборочному чертежу, слева—к спецификации,  [c.309]

Итак, любой чертеж в КОМПАС-ЗВ ЬТ состоит из одного или нескольких видов. Если пользователь не создавал никаких видов, все вводимые объекты автоматически размещаются в системном виде. Иначе говоря, системный вид, кроме основной надписи чертежа, может содержать любые геометрические объекты и элементы оформления, которые могут быть изображены на чертеже в масштабе 1 1.  [c.136]

Состав и свойства материалов подробно изучают в курсе “Металловедение . Ниже приводятся некоторые сведения о материалах, которые необходимо знать для оформления чертежей, выполняемых при изучении курса “Инженерная графика”, а также даются примеры обозначения материалов. Обозначение материала помещается в основной надписи чертежа и в общем случае состоит из названия материала, его марки и номера стандарта на материал.

[c.226]

Исходя из размеров чертежа выбирается формат АЗ с горизонтальным расположением. Оформление основной надписи прежнее Чер-. теж констр. с ТИ. Первый лист. ГОСТ 2.104-68 .  [c.116]

Виды изделий (101 ) Виды и комплектность конструкторских документов (102 ) Стадии разработки (103 ) Основные надписи (104 ) Общие требования к текстовым документам (105 ) Текстовые документы (106) Спецификация (108 ) Основные требования к чертежам (109 ) Нормоконтроль (111) Ведомость держателей подлинников (112) Групповые и базовые конструкторские документы (113 ) Технические условия. Правила построения, изложения и оформления (114) Технические условия. Порядок согласования, утверждения и государственной регистрации (115) Карта технического уровня и качества продукции (116) Применения покупных изделий (117) Техническое предложение (118) Эскизный. проект (119) Технический проект (120) Технологический контроль конструкторской документации (121).  

[c. 312]


Продолжалась работа и по международной стандартизации чертежей. Так, в ноябре 1958 г. состоялось совещание специалистов стран — членов СЭВ, на котором рассматривались предложения о шрифтах (латинском и греческом), об условных обозначениях резьб, основных надписях, условных изображениях зубчатых (шлицевых) соединений и др. В сентябре 1959 г. были рассмотрены предложения о чертежах пружин, предельных отклонениях формы и расположения поверхностей и др. в октябре 1960 г. — предложения об основных требованиях к рабочим чертежам, оформлении рабочих чертежей зубчатых колес, условных обозначениях для кинематических схем и др. Происходили и заседания ИСО/ТК Ю. Например, в 1959 г. для рассмотрения предложения по обозначениям шероховатости, по нанесению размеров и предельных отклонений конических элементов, в 1960 г. по обозначению ыа чертежах допусков на форму поверхности и на расположение поверхностей и др.
[c.174]

Чертежи и схемы, оформленные рамкой и основной надписью, помещенные в документе, должны складываться гармоникой к формату А4 с присвоением им порядковых номеров (листов текста и рисунков).  

[c.15]

На рис. 2.9 приведено наглядное изображение изделия Резонатор , выполненное в прямоугольной аксонометрической проекции по ГОСТ 2.317—69. Такие изображения позволяют лучше уяснить конструктивное устройство изделия и взаимодействие era составных частей. Оформленные самостоятельным документом с рамкой и основной надписью они имеют шифр Д — документы прочие. В отдельных случаях наглядное изображение изделия может быть совмещено с чертежом общего вида или сборочным.  [c.27]

На этих листах должны быть нанесены рамки и таблички основных надписей (угловой штамп, в котором должны быть подписи всех лиц, ответственных за правильность выполнения и оформления чертежа).  

[c.107]

Для удаления элементов оформления чертежа основной надписи, технических требований и знака неуказанной шероховатости поверхностей — служат соответствующие команды — Содержимое основной надписи. Технические требования и Неуказанная шероховатость.  [c.199]

В этот сборник вошли ГОСТы 5290—60 — 5302—60, в которых наряду с подробной классификацией чертежей приведены основные требования, предъявляемые к оформлению рабочих чертежей, а именно устанавливаются форма и содержание основных надписей и спецификаций на чертежах, даются обозначения чертежей, приводятся правила заполнения основных технических документов изделий основного производства, правила внесения изменений в чертежи и дублирования чертежей, устанавливается комплектность технических документов и даются правила хранения и учета чертежей.  

[c.315]

Оформление чертежа рамкой и основной надписью  [c.17]

Рассмотрим стандарты, устанавливающие правила оформления чертежей. ГОСТ 2.101—68 определяет номенклатуру и составные части изделия. Под деталью понимается изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (валик, литой корпус и т.

д.). ГОСТ 2.102—68 устанавливает виды и комплектность конструкторских документов. Так, чертежом детали называют документ, содержащий изображение детали и данные, необходимые для ее изготовления и контроля. В комплект документов при разработке документации входят чертеж детали, технические условия, программа испытаний и др. Согласно ГОСТ 2.104-68, каждый чертеж должен иметь основную надпись (рис. 1), располагаемую в правом нижнем углу. В графе 1 указывают обозначение чертежа, в графе 2 – наименование детали, в графе 5 – ее материал, в графе 4 – предприятие, выпускающее чертеж. Для последующих листов чертежа допускается упрощенная форма основной надписи.  
[c.5]


Реалистичный режим заполнения граф основной надписи и текста технических требований облегчает оформление документа. В комплект поставки КОМПАС-ГРАФИК входит библиотека стандартных основных надписей графических документов возможно создание пользовательских основных надписей. КОМПАС-ГРАФИК обеспечивает пользователя всеми инструментами, необходимыми для редактирования чертежа. Выполняются операции сдвига, копирования, поворота, масштабирования, симметричного отображения, деформации, удаления, выравнивания. Поддерживается перенос и копирование объектов через буфер обмена, перетаскивание мышью характерных точек объектов.  
[c.23]

Режим создания фрагмента – это режим (тип файла . гш), в котором отсутствуют объекты оформления (нет рамки, основной надписи, знака неуказанной шероховатости и технических требований). Он идеально подходит для хранения изображений, которые не нужно оформлять как лист чертежа (эскизные прорисовки, разработки и т. д.).  [c.37]

Фрагмент – это практически тот же чертеж, только без объектов оформления. Во фрагменте нет рамки, основной надписи, знака неуказанной шероховатости и технических требований. Фрагмент хранится в файле с расширением . лу. Он, как и вид чертежа, может содержать до 255 слоев.

[c.73]

Процесс оформления чертежа включает в себя выбор стиля оформления, создание элементов оформления и заполнение основной надписи.  [c.420]

Стиль оформления чертежа включает основную надпись, а также внешнюю и внутреннюю рамки. В стиль оформления текстового документа, помимо основной надписи и рамок, входит информация об отступах текста от внутренней рамки.  [c.420]

Стиль оформления текущего чертежа будет тут же перестроен и соответствовать выбранному — изменится внешний и внутренний вид рамок документа, а также основной надписи.  

[c.913]

Совет. В данном режиме Вы можете выполнить любые настройки текущего чертежа. Например, для изменения стиля основной надписи необходимо указать подраздел Оформление, раскрыть список стилей основных надписей в правой части окна и выбрать из него нужный стиль, например Чертеж конструкторский. Последующие Листы. ГОСТ 2.104-68.  [c. 133]

Учебное пособие состоит из десяти глав, в каждой из которых рассмотрены специфические вопросы, связанные с оформлением чертежей. В первой главе приведены упражнения по основам создания чертежей в SolidWorks. Во второй главе рассмотрено создание основной надписи чертежа в SolidWorks. В третьей главе рассмотрено создание чертежных видов. В четвертой главе рассмотрено добавление размеров в чертёж, создание и использование слоев. В пятой главе приведены упражнения по настройке отображения выносных и размерных линий, стрелок размеров, выравниванию размеров. В щестой главе рассмотрена настройка отображения текста размера. В седьмой главе рассмотрено добавление в чертёж примечаний. Восьмая глава посвящена созданию сборочных чертежей. В девятой главе рассмотрен вопрос создания и редактирования атрибутов моделей SolidWorks. Десятая глава посвящена созданию конструкторский спецификаций.  [c.2]

Выполнение отдельных видов сборочньк чертежей. В [3.1] изложен ряд правил на оформление сборочных чертежей изделий, включающих детали, на которые не выпущены рабочие чертежи. В частности, на поле сборочного чертежа допускается размещать отдельные изображения нескольких деталей, на которые допускается не выпускать рабочие чертежи, при условии сохранения ясности чертежа. Над изображением детали наносят надпись, содержащую номер позиции и масштаб изображения, если он отличается от масштаба, указанного в основной надписи чертежа.  [c.389]

Тестовая ПП ТРК. Ее ИГМ содержит 108 конструктивных форм. В ней проектируются изображения и размеры, а также показано использование ПП в ЛГР для получения чертежей, оформленных по всем правилам ГОСТов ЕСКД на формте A3 с автоматическим заполнением основной надписи ( щтампа ) и других надписей чертежа, посредством сервисных ПП FON и ZONTS. Эта ПП является прообразом. ПП АВЧ деталей мащин, наиболее часто встречающихся в учебном прю-цессе курса инженерной графики.  [c.359]

Сборочный чертеж сопровождается основной надписью по форме 1 ГОСТ 2.104-68, при оформлении которой в учебных работах оггу щены дополнительные графы и введены отдельные учебные условности (см. рис.44, 45, 46)  [c.51]

В справочнике кроме литературных и других источников широко использованы данные отечественных стандартов. Например, толькЬ в соответствии со стандартами ЕСКД разработаны правила нанесения предельных отклонений размеров на чертежах деталей и сборочных единиц правила указания на чертежах предельных отклонений формы и расположения поверхностей правила нанесения на чертежах деталей обозначений шероховатости поверхности, обозначений покрытий, термической и других видов обработки способы простановки размеров, оформления основных элементов в чертежах зубчатых колес, червяков и червячных колес данные о номенклатуре конструкторских документов, формах основных надписей и спецификаций указания по выбору масштабов, форматов чертежей, линий, а также упрощенные и условные изображения крепежных деталей.  [c.7]

ГОСТ 2.114—70.ЕСКД. Технические условия. Правила построения, изложения и оформления. Технические условия выполняют на листах формата И по ГОСТ 2. 301—68 с основной надписью по ГОСТ 2,104—68 (формы 2 и 2а). Схемы, чертежи и таблицы допускается составлять на листах форматов 12 и 22 по ГОСТ 2,301—68 при этом основную надпись выполняют по форме 2а ГОСТ 2.104—68. Остальные требования к выполнению ТУ — по ГОСТ 2,105—79,  [c.644]

Рассмотрим ста1щарты, устанавливающие правила оформления чертежей. ГОСТ 2.101—68 ощ)еделяет номенклатуру и составные части издел1ш. Под деталью понимается изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (валик, литой корпус и т. д.). ГОСТ 2.102—68 устанавливает виды и комплектность конструкторских документов. Так, чертежом детали называют документ, содержащий изображение детали и данные, необходимы для ее изготовления и контроля. В комплект документов при разработке документации входят чертеж детали, технические условия, программа испытаний и др. Согласно ГОСТ 2.104—68, каждый чертеж обязан иметь основную надпис ь (рис. 1), распо-  [c. 5]


Все начиналось с традиционных для многих задач автоматизации оформления чертежа за счет программного сервиса, разрабатываемого на Автолиспе, и стандартизации структуры DWG-файла. Но скоро стало ясно, что этого недостаточно, скорость работы конструкторов выросла незначительно. Следующим шагом бьшо создание программного интерфейса Auto AD и разработанной в ПКБ программы формирования спецификации. Для обеспечения этого интерфейса информация, необходимая для формирования спецификации, заносилась в атрибуты блоков Автокада. Блоками представлялись номера позиций и текст основной надписи (углового штампа). Программный интерфейс снял проблемы нестыковки чертежа и спецификации и дал заметный прирост, процентов на 30, производительности труда конструктора. Но он не менял в принципе ситуации, которую принято обозначать как электронный кульман , то есть ограничение САПР плоским черчением и задачей ускорения работы только конструктора.[c.261]

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Оформление штампа чертежа

Для студентов, занимающихся в учебных заведениях с техническим уклоном, главной составляющей частью всех курсовых и дипломных работ является выполнение чертежей и различных графических материалов.

Это могут быть достаточно сложные и трудоемкие задания, справиться с которыми бывает очень сложно. Помочь выполнить задание с чертежами и технической документаций могут специалисты с большим опытом работы, которые хорошо знают, как выполняется правильное оформление чертежа.

Оформление чертежей

Еще недавно подобные задания выполнялись только вручную, но для этого требовалось много времени и терпения. Сегодня, используя современные технологии, чертежные работы выполняются легко и быстро, практически без участия человеческого фактора. Суть процесса заключается в автоматизированной системе проектирования, с помощью компьютерных технологий. Специалисту необходимо только использовать для этого необходимую программу.

Однако, чтобы создать чертежи в программе студентам необходимо не только умение правильно работать в программе, но и знание основных стандартов оформления студенческих чертежей. Самыми распространенными программами для выполнения чертежей являются Автокад и Компас.

Но выполнить чертеж с помощью программирования, это сделать половину дела, для полного завершения работы еще нужно правильно ее оформить, придерживаясь определенных стандартов. Это касается таких параметров как – надписи, заполнение штампа, размерные обозначения, масштабность и другие чертежные особенности.

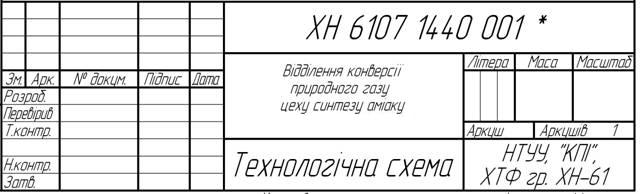

Штамп чертежа

Первое, с чего начинается выполнение чертежной работы, это прочерчивание рамки и составление главной надписи, которая является штампом заполнения. Для оформления штампа чертежа существуют строгие стандартные размеры – 185 мм на 55 мм. Размеры штампа установлены стандартами ГОСТ с учетом размеров листа.

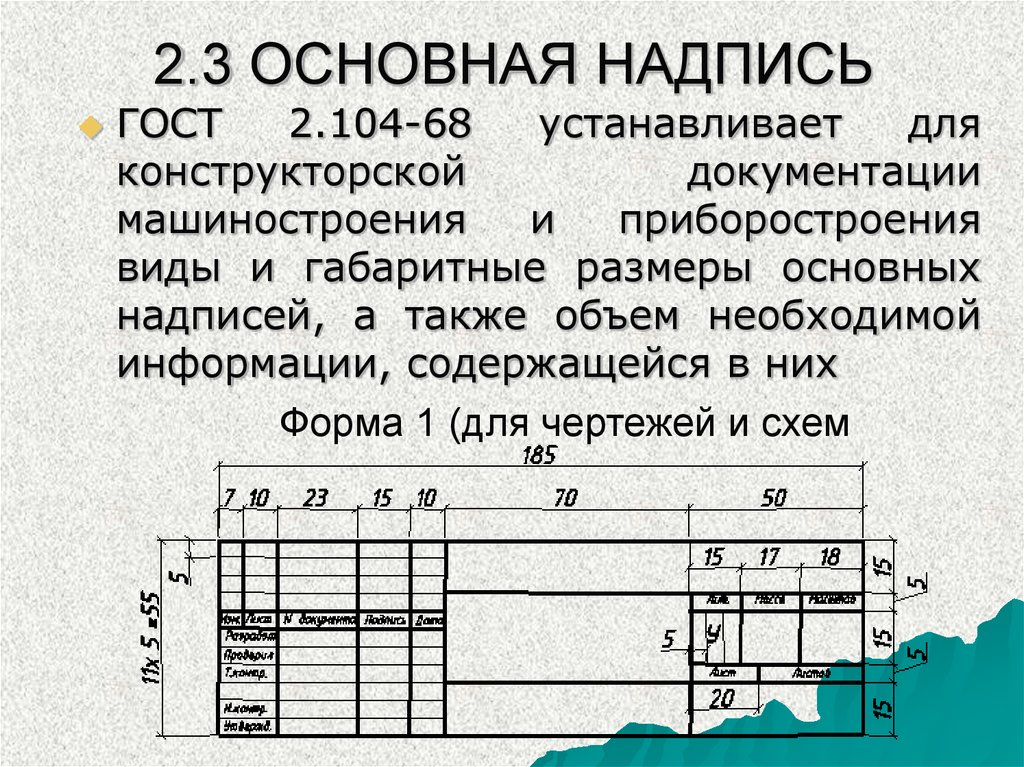

Первый чертежный лист оформляется штампом по ГОСТу 2.104 форме 1, все последующие листы, если таковые имеются в чертежной работе – в соответствии с ГОСТ 2.104 -68 форме 2. Размещают штамп чертежа в нижней правой части листа. Масштаб указывается или выбирается самостоятельно на основании ГОСТ. Для листа форматом А4 чертежный штамп размещают вдоль короткой стороны.

Все данные заполняются только карандашом (или на компьютере), стандартным чертежным шрифтом. Также нужно обратить внимание на то, что для оформления штампа чертежа используются как основные, так и тонкие линии. Все тонкие и основные сплошные линии должны соответствовать своим размерам.

Если с оформлением штампа чертежа возникли трудности, то консультация с преподавателем поможет их решить.

Page 20 | Правила оформления реферата, доклада, выпускной квалификационной работы

Страница 20 из 26



Требования к выполнению графических материалов и иллюстраций дипломных (курсовых) проектов и работ

Общие требования к графическим материалам

  1. Графические материалы, включающие в себя чертежи и иллюстрации (рисунки, эскизы, графики, схемы, таблицы и др.), должны выполняться в соответствии с требованиями стандартов Единой системы конструкторской документации (ЕСКД), Системы проектирования документации для строительства (СПДС) и соответствующих стандартов и инструкций, в которых излагаются специфические требования для отдельных графических материалов и иллюстраций, например: чертежей конструкции одежды, планировки потоков в цехах, схем грузопотоков на предприятии и др.
  2. При выполнении курсовых и дипломных работ и проектов по строительству новых, реконструкции или техническому перевооружению и реорганизации существующих швейных предприятий, цехов или потоков, часть чертежей выполняется совмещенными: строительные и технологические, например, планировка оборудования в швейном цехе и др. Совмещенные чертежи выполняются и оформляются в соответствии с требованиями СПДС, которые подробно изложены в методических указаниях кафедры безопасности жизнедеятельности университета.
  3. Количество чертежей, иллюстраций и их содержание в проектах определяются в задании на проектирование.
  4. Чертежи дипломных (курсовых) проектов и работ выполняются в окончательном виде с обводкой карандашом по ГОСТ 2.303, по желанию студента – тушью. Не допускается выполнение графических работ (чертежей и иллюстраций) фломастерами, а также смешение работ в карандаше и туши.
  5. В схемах для выделения отдельных изображений или окончательных решений, например, в схемах грузопотоков, разрешается использовать цветовые подкраски, выполняемые цветной тушью, красками или цветными карандашами. Линии должны быть черного цвета.
  6. На чертежах допускается давать ссылки (ГОСТ 2.109) на государственные, отраслевые, республиканские стандарты, технические условия и технологические инструкции, если установленные этими документами требования однозначны. Не допускается давать ссылки на отдельные пункты стандартов, ТУ и технологических инструкций. При необходимости на чертеже дают ссылку на весь документ или его раздел.

Форматы для чертежей и иллюстраций

1. Форматы для чертежей и иллюстраций установлены ГОСТ 2.301. на этих форматах выполняются все документы системы ЕСКД и СПДС.

Таблица 1 – Виды форматов

Обозначение формата

А0

А1

А2

А3

А4

Размеры сторон листа, мм

841х1189

594х841

420х594

297х420

297х210

2. Допускается на листах форматов А0, А2, А3 выполнять несколько чертежей с выделением для каждого из них своего формата. Схема кратности форматов в ГОСТ 2.301 и в СТ СЭВ 1181.

3. Основным форматом для чертежей дипломных (курсовых) проектов (работ) является формат А1. При необходимости размещения чертежа бóльших и мéньших размеров рекомендуется применять кратные форматы.

Масштабы чертежей

1. Масштабы изображений на чертежах системы ЕСКД и СПДС выполняют в соответствии с требованиями ГОСТ 2.302 (СТ СЭВ 1180).

Таблица 2 – Масштабы

Масштабы уменьшения

1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:4000; 1:500; 1:800; 1:1000

Натуральная величина

1:1

Масштабы увеличения

2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1

2. Для генеральных планов и крупных объектов рекомендуются масштабы: 1:500; 1:1000; 1:2000; 1:5000 и др.

3. Размеры на чертеже наносят истинные, вне зависимости от масштаба, в котором выполнен чертеж.

4. Схемы, рисунки, эскизы и другие иллюстрации выполняют в работах без масштаба, но с соблюдением пропорций, изображение должно быть четким и удобным для рассмотрения.

Линии для выполнения чертежей

  1. Наименование, толщина линий чертежа и их название установлены ГОСТ 2.303. Толщина сплошной основной линии (S) в зависимости от величины изображения и формата чертежа выбирается в пределах от 0,5 до 1,5 мм. При этом толщина всех основных линий должна быть одинаковой для всех изображений на данном чертеже.
  2. На поэтажных планах при показе колонн, стен, перегородок, технологического оборудования, чертежах конструкций одежды, схемах инструкционных карт, картах инженерного обеспечения рабочих мест и других работах изображение показывают сплошной основной линией (S) толщиной от 0,6 до 1,5 мм.
  3. Линии координатных осей сетки колонн, размерные и выносные линии выполняются сплошной тонкой линией толщиной S/3 от 0,2 до 0,5 мм. Размерные линии на пересечении с координатными осевыми линиями сетки колонн ограничиваются с обеих сторон засечками. Кружки координатных осей разбивочной сетки колонн выполняют сплошной тонкой линией толщиной от 0,2 до 0,5 мм.

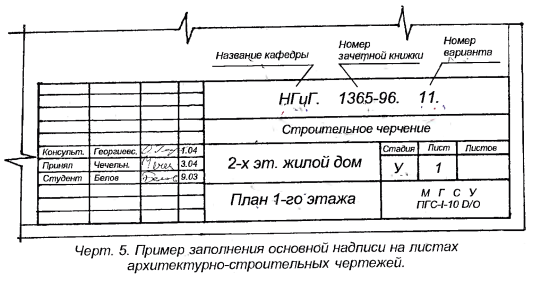

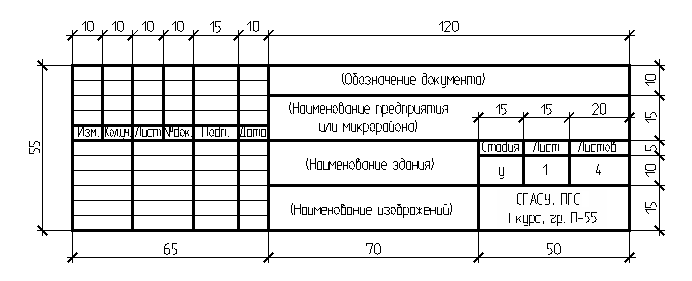

Основная надпись (штамп) на чертежах

1. Основная надпись на чертежах (штамп) в дипломных (курсовых) проектах и работах в зависимости от вида чертежа выполняется по ГОСТ 2.104 для всех чертежей, кроме генеральных планов и совмещенных, штамп которых выполняется по ГОСТ 21.103-78 (пример в приложении Г).

2. Основные надписи, дополнительные графы (спецификации к ним) и рамки выполняют сплошными тонкими и сплошными основными линиями по ГОСТ 2.303-68. Основные надписи располагают в правом нижнем углу документов. На листах формата А4 по ГОСТ 2.301-68 основные надписи располагают вдоль короткой стороны листа.

3. Основную надпись для технологических чертежей, схем и других иллюстраций (ГОСТ 2.104-68; форма 1) выполняют по образцу, приведенному в приложении Г.

4. Надписи на чертежах генеральных планов и совмещенных выполняют по образцу, приведенному в приложении Г.

5. Все надписи на чертежах выполняют шрифтом по ГОСТ 2.303-68; наклон букв и цифр к основанию строки должен быть около 75 градусов.

Заглавные надписи на титульных листах и основную надпись (штамп) допускается писать без наклона. Надпись наименования планов этажей и других наименований в поле чертежа не допускается.

6. При выполнении надписей на чертежах и иллюстрациях необходимо правильно подбирать размер шрифта по высоте (h):

  • шрифт h = 2,5 мм – для индексов, показателей степеней и предельных отклонений;
  • шрифт h = 3,5 мм – для цифр размерных чисел, кратких надписей около изображений, заполнения граф основной надписи чертежа и др.;
  • шрифт h = 5 мм – для заполнения некоторых граф основной надписи спецификации, обозначения на чертежах разрезов, сечений и др.;
  • шрифт h = 7, 10 и 14 мм – для выполнения заглавных надписей на демонстрационных чертежах, плакатах и титульных листах дипломных и курсовых проектов и работ.

Некоторые особенности выполнения технологических чертежей и иллюстраций

  1. В дипломных (курсовых) проектах и работах в совмещенных чертежах планировка оборудования выполняется на плане цеха с изображением стен, окон, сетки колонн, дверных проемов, перегородок, лифтов, лестниц и других подсобных помещений. Все эти элементы выполняются в соответствии с требованиями СПДС и кафедры безопасности жизнедеятельности.
  2. Расстановка оборудования в потоках выполняется в соответствии с требованиями Типовой технической документации по конструированию и технологии изготовления швейных изделий с показом форм организации потока, расстановки рабочих мест, обозначения на рабочих местах номеров технологических операций по схеме разделения труда и класса оборудования.
  3. Чертежи конструкций одежды выполняются в соответствии с ГОСТ 2.109-73 и методикой ЦНИИШПа по конструированию бытовой одежды.
  4. Рисунки базовых моделей одежды в дипломных проектах и работах выполняются на листах установленных форматов (А1, А2, А4) с соблюдением всех требований оформления иллюстраций. Основную надпись (штамп) выполняют на обратной стороне листа. Рисунки должны быть выполнены в цвете, соответствовать моделям, отражать особенности конструкции и технологии обработки изделия.
  5. Карты инженерного обеспечения рабочих мест и инструкционные карты (схемы) технологических операций выполняются в соответствии с методиками, изложенными в типовой технической документации. На картах и схемах показываются оборудование рабочего места, схема и технологические требования к выполнению технологических операций.
  6. Отдельные графические листы работы могут быть выполнены в виде плакатов. Оформление их должно быть четким, ясным, понятным. Основную надпись (штамп) выполнять на обратной стороне листа.





Заполнение основной надписи | Tekla User Assistance

Основные надписи оформлены по ГОСТ 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации. Приложение Ж.

Порядок заполнения


Заполнение основной надписи разделено на два этапа

1. Свойства проекта.

Меню Свойства проекта – Определенные пользователем атрибуты – Основная надпись

Окно можно открыть, также через макрокоманду. Каталог приложений и компонентов – Приложения. Макрокоманды – Основная надпись (проект)


2. Чертеж.

Свойства чертежа – Определенные пользователем атрибуты – Заполнение штампа

Окно можно открыть, также через макрокоманду. Каталог приложений и компонентов – Приложения. Макрокоманды – Основная надпись (проект)



Заполнение полей


Поле “Шифр” заполняется в свойствах проекта. В свойствах чертежа шифр можно дополнить.


Поля “Объект строительства”, “Наименование сооружения”, “Наименование организации” и “Название листа” содержат три строки. Каждая строка имеет ограничение в 79 символов. (Общее ограничение для всех пользовательских полей).
Строки заполняются последовательно.

В поле “Объект строительства” если строки заполнены менее 41 симовола, то в чертеже высота шрифта 5. От 42 символов высота шрифта 3,5.
В полях “Наименование сооружения” и “Название листа” если строки заполнены менее 25 символов, то высота шрифта 5. В других случаях 3,5.
В поле “Наименование организации” если строки заполнены менее 18 символов, то высота шрифта 5. В других случаях 3,5.


Поля “Название чертежа” и “Лист” заполняются в свойствах чертежа. См. п2 Чертеж.

Поля “Должности” и “Фамилии” могут быть заполнены, как в свойствах проекта, так в свойствах чертежа.
Сценарии заполнения:

  • Если поля не заполнены, то в чертеже выводится по умолчанию
  • Если поля заполнены в свойствах проекта, то выводится
  • Если поля заполнить в свойствах чертежа, то значения из свойства проекта не отображаются. Выводятся значения, которые заполнены в свойствах чертежа.

Названия атрибутов


Изменения в версии 2017

Добавили возможность использовать логотип компании в поле Название организации.
Логотип Company_logo.png хранится в папке …\Environments\russia\symbols Файл можно заменить, однако название файла используется в правилах таблицы.

Если не заполнять поля Название организации в Свойствах проекта, то таблица на чертеже выводит картинку по умолчанию – логотип Tekla Structures.
Если заполнить поля Название организации, то основная надпись на чертеже будет выводить текст.

Изменения в версии 2020

Добавлены 2 новых поля для формирования названия чертежа


Поле вывода данных:

Объединить, совмещает все данные полей названия чертежа в единую строку, подгоняет под ширину поля в таблице чертеже, перенос осуществляется по словам.

По строкам, Выводит каждую строку отдельно согласно заполненным полям.

Поле выбора данных:

Пользовательские поля, данные из заполненного штампа в пользовательских атрибутах чертежа.


Заголовок 1,2,3, данные из свойств чертежа из полей Заголовок 1:, Заголовок 2:, Заголовок 3:. При выборе данного параметра пользовательские поля блокируются для ввода.
