Ом что измеряется в: Единица измерения сопротивления, теория и онлайн калькуляторы

Содержание

Что такое Мом?

У термина mohm есть многократные значения, в зависимости от того, что обозначает «m». В некоторых случаях m – это префикс, используемый перед -ohm, и обозначает «милли» или «мега». Мом также может быть аббревиатурой для мобильного ома, единицы измерения, используемой для измерения подвижности звуковых волн.

Когда МОМ относится к миллиомам или мегаомам, это механический ом, который измеряет электрическое сопротивление. В этом контексте сопротивление относится к тому, насколько материал противостоит потоку электрического тока. Один Ом равен величине сопротивления, возникающего, когда 1 вольт электродвижущей силы производит 1 Ампер электрического тока. Миллиом, обозначенный как МОм или МОм, составляет одну тысячную от одного Ом, в то время как мегаом, обозначенный как МОм или МОм, составляет один миллион Ом.

Миллиом – это единицы измерения, используемые для объектов с очень низким сопротивлением. Миллиомметры могут использоваться для проверки батарей, особенно батарей небольших электронных устройств, которые имеют низкое сопротивление.

Аккумуляторы с более низким сопротивлением удерживают заряд дольше, так как меньше силы, противостоящей потоку тока. Сопротивление конденсаторов, устройств, накапливающих электрический заряд, также часто измеряется в миллиомах, поскольку конденсаторы с более низким удельным сопротивлением более эффективны.

Мегаоммы используются в качестве единиц измерения для объектов с очень высоким сопротивлением. Они часто используются для проверки изоляции, которая должна иметь высокое сопротивление, чтобы минимизировать температурные изменения в любой изоляции. Качество дистиллированной воды также измеряется с помощью мегом. Качество дистиллированной воды колеблется от 1 до 18 мегом, с более высоким сопротивлением, указывающим на более высокое качество. Качество дистиллированной воды имеет важное значение в процессе производства полупроводников и других электрических деталей.

Мобильные омы измеряют механическую подвижность звуковых волн. Мобильный ом – это ответ механического ома. Другими словами, единица, поделенная на количество механических омов, дает число мобильных омов. В то время как механический ом измеряет сопротивление, мобильный ом измеряет обратное сопротивление, называемое проводимостью, поэтому более высокое измерение в мобильных омах означает, что звуковые волны могут двигаться легче.

Сименс является наиболее часто используемым термином для измерения проводимости, указанным в мобильных омах. Первоначально устройство называлось mho – ом, записанное в обратном направлении, – потому что оно было обратным омам, а mho до сих пор иногда используется. Мобильный ом или МОМ, вероятно, наименее часто используемый термин для этого измерения.

ДРУГИЕ ЯЗЫКИ

Основные физические понятия

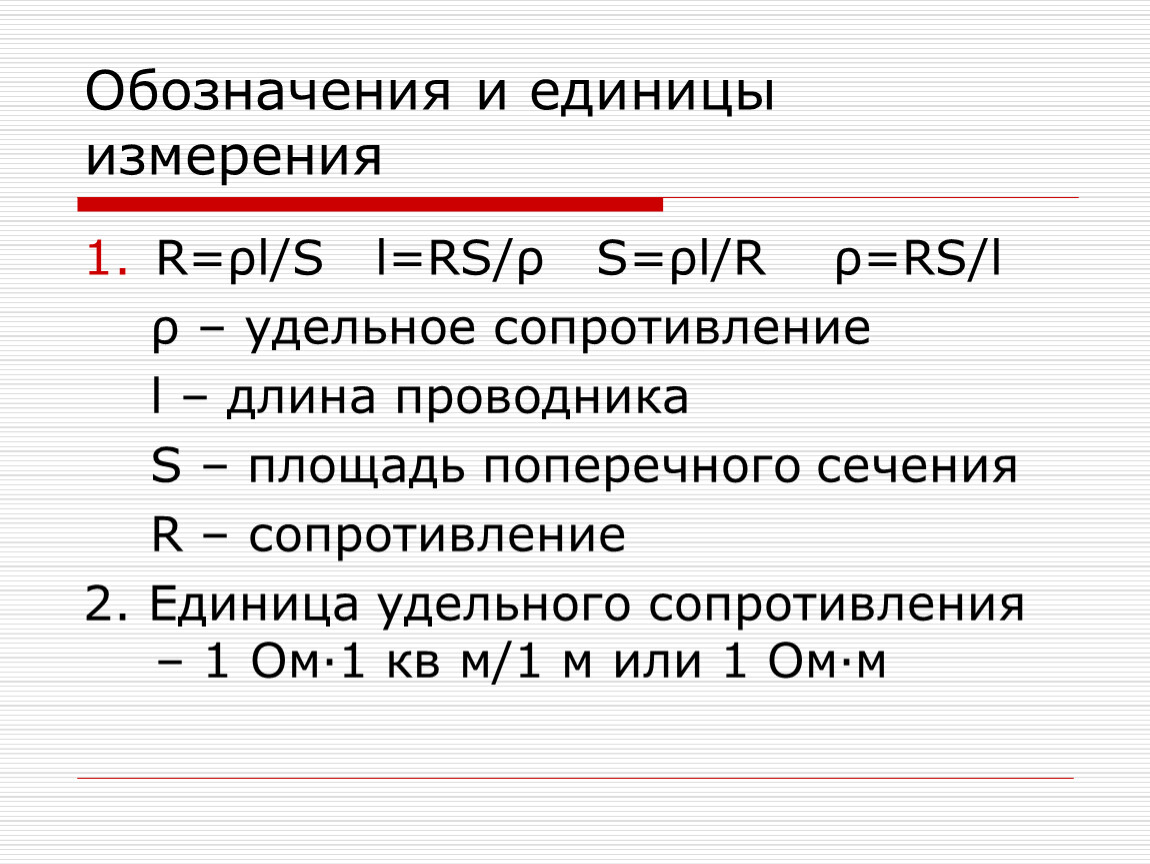

Удельное электрическое сопротивление, или просто удельное сопротивление вещества характеризует его способность проводить электрический ток.

Единица измерения удельного сопротивления в СИ — Ом·м; также измеряется в Ом·см и Ом·мм²/м. Физический смысл удельного сопротивления в СИ: сопротивление однородного куска проводника длиной 1 м и площадью токоведущего сечения 1 м².

В технике часто применяется в миллион раз меньшая производная единица: Ом·мм²/м, равная 10-6 от 1 Ом·м: 1 Ом·м = 1*106 Ом·мм²/м. Физический смысл удельного сопротивления в технике: сопротивление однородного куска проводника длиной 1 м и площадью токоведущего сечения 1 кв.мм.

Величина удельного сопротивления обозначается символом ρ (ро). Более подробную информацию Вы сможете получить по этой ссылке в Википедии.



Временное сопротивление или предел прочности — механическое напряжение σ0(в), выше которого происходит разрушение материала. Поскольку при оценке прочности время нагружения образцов часто не превышает нескольких секунд от начала нагружения до момента разрушения, то его также называют условно-мгновенным пределом прочности, или хрупко-кратковременным пределом прочности.
Более подробную информацию Вы сможете получить по этой ссылке в Википедии.



Предел текучести — механическое напряжение σт, дальше которого упругая деформация тела (исчезающая после снятия напряжения) переходит в пластическую (необратимую, когда геометрия тела не восстанавливается после снятия деформирующего напряжения).

Предел текучести соответствует площадке текучести диаграммы деформирования материала. В случае, если такая площадка отсутствует, вместо σт используется напряжение σ0,2 (читается: сигма ноль-два), которое соответствует напряжению, при котором остаточные деформации конструкции (пластические деформации) составляют 0,2 % от длины испытываемого образца. Более подробную информацию Вы сможете получить по этой ссылке в Википедии.



Относительное удлинение – отношение абсолютного удлинения или уменьшения, т. е. приращения длины линейного элемента или образца или части их при растяжении, к их первоначальной длине. Измеряют в долях (в процентах).



Твёрдость — свойство материала сопротивляться проникновению в него другого, более твёрдого тела, а также свойство более твёрдого тела проникать в другие материалы. Твёрдость определяется как величина нагрузки необходимой для начала разрушения материала. Различают

относительную и абсолютную твёрдость. Относительная — твёрдость одного минерала относительно другого. Является важнейшим диагностическим свойством. Абсолютная, она же инструментальная — измеряется методами вдавливания. Твердость определяют различными методами: по Виккерсу, по Бринеллю, по Роквеллу и т.д. Более подробную информацию Вы сможете получить по этой ссылке в Википедии.

Ом, единица сопротивления – Энциклопедия по машиностроению XXL

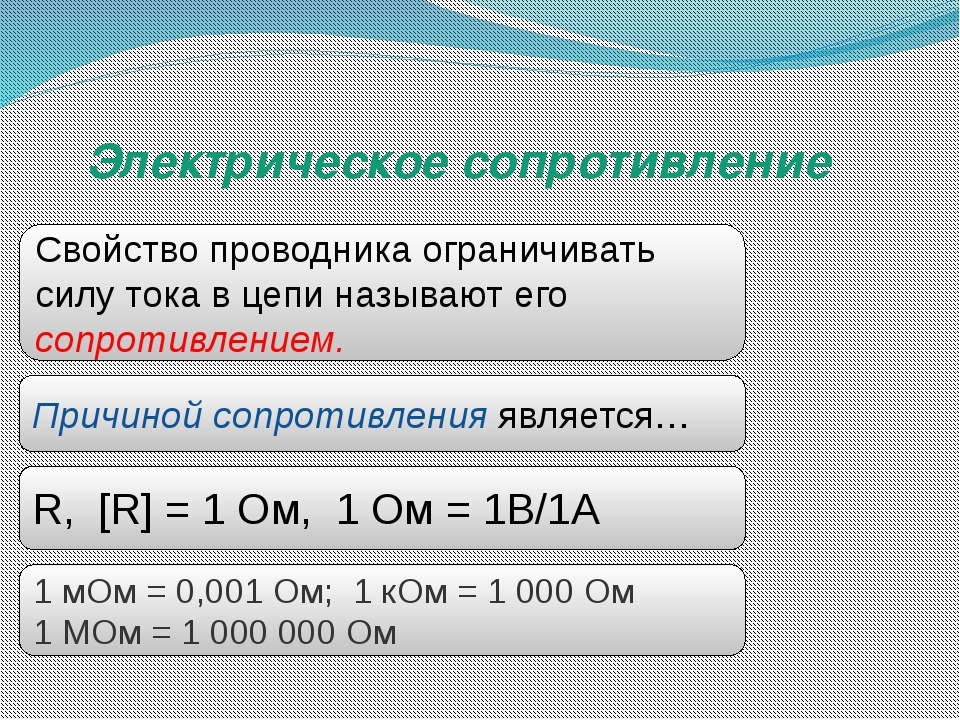

Ом — единица сопротивления. Для обозначения также часто используется греческая буква О, например, запись 1 MQ представляет собой 1 миллион Ом.
[c.389]

Единица электрического соп-ротивления в СИ — ом (Ом), Электрическим сопротивлением 1 Ом обладает такой участок цепи, на котором при силе тока 1 А напряжение равно 1 В  [c.148]

Единица измерения р – [Ом м]. Сопротивление проводников обычно много меньше, поэтому, чтобы не добавлять каждый раз множитель 10″, используют [мкОм м]. Диапазон значений р для проводников (при нормальной температуре) от 0,016 до 10 мкОм м граничные значения соответствуют значениям р для серебра и некоторых сплавов. Для платины значение р  [c.11]


Единица сопротивления ом (Ом) – сопротивление проводника, между концами которого возникает напряжение один вольт при силе постоянного тока один ампер. Легко получить, что  
[c.267]

Ом, и проводимость G = 1 /К, См = Ом , удельное сопротивление р. Ом м, которое является сопротивлением единицы длины, удельную электрическую проводимость о = 1/р,См м =0м м .[c.285]

Аком (акустический ом) — единица акустического сопротивления в системе СГС J аком=10 Па-с/м .  [c.101]

Единицей сопротивления является сопротивление проводника, по которому течет ток, равный единице силы тока, при разности потенциалов на концах этого проводника, равной единице потенциала. Из формулы закона Ома получаем размерность  

[c.203]

Электрическое сопротивление. Единица сопротивления ом (Ом) — сопротивление проводника, в котором протекает ток один ампер при разности потенциалов на его концах один вольт. Закон Ома определяет размерность (см. (7.92))  [c.220]

Как мы уже указывали, практические единицы, котО” рые легли в основу Международной системы единиц (СИ), вначале не образовывали единой системы, а составляли изолированную группу единиц, связанных между собой несколькими соотношениями. Введение этих единиц сыграло существенную роль в развитии техники электрических и магнитных измерений, вследствие чего вскоре после своего возникновения практическая система приобрела международный характер.

Была проделана большая работа по установлению эталонов практических единиц сопротивления, силы тока и разности потенциалов, причем вначале эти эталоны должны были служить для воспроизведения ома, ампера и вольта, определенных как Ю , 0,1 и 10 соответствующих  [c.228]

Двигаясь по проводнику, электроны должны прокладывать себе путь между атомами и молекулами вещества, теряя на это часть энергии, которой они обладают следовательно, электроны преодолевают сопротивление проводника. Сопротивление прохождению тока измеряют единицами, называемыми омами (ом). За единицу э. д. с. и напряжения принят вольт (в). Ом — это сопротивление проводника, по которому течет ток в I а, а на концах проводника поддерживается напряжение в 1 в.  

[c.98]

Каждый вид материала характеризуется определенной величиной удельного сопротивления. За единицу сопротивления проводников в технике принят ом. Сопротивлением в 1 ом обладает, например, медная проволока длиной 57 м, сечением в 1 мм при температуре 20° С.[c.7]

Примечания. 1. Поправка на теплообмен в приведенном выше расчете была вычислена в единицах сопротивления и введена не к величине Д , как это обычно делается, а к одному из сопротивлений. Такой способ введения поправки при той небольшой ее величине, какая наблюдается в опытах по измерению теплоемкостей при низких температурах, не вносит никаких погрешностей и позволяет несколько сократить вычисления (все расчеты ведут в омах, а вычис-  [c.420]


Единицей сопротивления является ом. Один ом — это сопротивление ртутного столба высотой 106,3 см с поперечным сечением в I лш- при температуре О”.  [c.123]

Электрическое сопротивление. Отношение напряжения между концами проводника к идущему по нему току есть величина постоянная для данного проводника. Единицу сопротивления называют омом (ом). Величина сопротивления проводника зависит от его длины, площади поперечного сечення, материала проводника  [c. 148]

Противодействие проводника прохождению тока определяется электрическим сопротивлением проводника. За единицу сопротивления— Ом принимается сопротивление любого проводника, в котором течет ток силой I А при напряжении на зажимах в I В. За единицу силы тока — ампер принимают такой ток, при котором через поперечное сечение проводника в секунду проходит заряд в 1 кулон.  [c.98]

Ток в диэлектрике, вызванный электропроводностью, называется током утечки. В твердых диэлектриках различают два тока утечки объемный (/об или / ), проходящий между электродами через толщу диэлектрика, и поверхностный (/,,ов или / ), проходящий по поверхности диэлектрика. Сумма этих токов определяет общий ток утечки. Соответственно двум видам токов утечки различают объемное удельное сопротивление (роб, Рв или р) и поверхностное удельное сопротивление (р,,ов или р ). Удельное объемное сопротивление диэлектриков определяют обычно как сопротивление образца кубика с ребром 1 см, когда постоянный ток проходит через две параллельные его грани. Единица измерения р при таком определении — ом умножен на сантиметр. Удельное поверхностное сопротивление численно равно сопротивлению квадрата (любого размера) поверхности материала, когда постоянный ток проходит через две противоположные стороны квадрата. Единица измерения р при таком определении сопротивления — ом. Удельное сопротивление диэлектрика является характеристикой, определяющей ток утечки в нем. Токи утечки в диэлектрике обусловливают мощность диэлектрических потерь  [c.13]

В 1848 г. Б. С. Якоби изготовил и разослал физикам своего времени в качестве эталона единицы сопротивления медную проволоку длиною 25 футов, весом 345 гран (22,4 г) и диаметром 0,67 мм эта единица, составлявшая приблизительно 0,636 Ом, получила значительное распространение в Европе, уступив, однако, в 60-х годах место единицам сопротивления Сименса и Британской ассоциации научного прогресса. Кроме того, Якоби предложил принять за единицу силу электрического тока, выделяющего 1 мг гремучего газа в 1 с эта единица являлась практически удобной и легко воспроизводимой.[c.202]

ОМ, единица измерения электрич. сопротивления. Принятой единицей электрич. сопротивления в СССР является международный О., т. е. сопротивление, оказываемое не-изменяющемуся электрическому току при Г тающего льда ртутным столбом, имеющим повсюду одинаковое сечение, длину 106,300 см и массу в 14,4521 г (эта масса соответствует сечению столба ртути в 1 мм и м. б. измерена с большей точностью, чем сечение). Для СССР эталоны (см.) международного О. изготовляются и поверяются по ртутному образцу Главной палатой мер и весов Союза. МЭК (Международный электротехнич. комитет) установил для международного О. обозначение й (или О.). В популярных изданиях или в случае затруднительности применения латинского или греч. алфавита допускается обозначение О. русскими буквами, например  [c.26]

Поскольку отношение вольт/ампер определяет единицу сопротивления ом, то принято считать, что волновое сопротивление вакуума составляет 120я = 377 Ом.  [c. 276]

Если, однако, воспользоваться МКСМ в нерационали-зованном виде, в которой основные единицы те же, что и в СИ, и единица сопротивления ом определяется так же, как вольт на ампер (поскольку независимо от формы записи уравнений закон Ома имеет одинаковый вид), то, учитывая, что в этом случае  [c.276]

Сопротивление (/ , г) — свойство тел препятствовать движению зарядов под действием электрического поля. Практическая единица сопротивления — ом—есть сопротивление проводника, по которому протекает ток в а при приложении к его концам напряжения в 1 в. Сопротивлением в 1 ом обладает при О С столб ртути постоянного сечения длиной 106,3 см, имеющий массу 14,4521 г. Для измерения больших сопротивлений употребляются килоом, равный 1 ком = 10 ом, и мегом, равный 1 мгом = 10 ом.  [c.513]


Недостаток всех перечисленных абсолютных систем заключается в том, что размеры единиц их неудобны для практики — опи либо слишком мелки, либо слишком велики. Учитывая это обстоятельство, I Международный конгресс электриков в 1881 г. установил практическую систему электрических единиц, образованную из единиц системы СГСМ путем умножения на 10 в различных степенях. Так, за единицу сопротивления, получившую название ом, было принято 10 единиц СГСМ, а единица э.д.с. — вольт — соответствовала 10 единиц СГСМ. Остальные единицы практической системы получались из этих двух [1].  [c.87]

Например, в табл. П17 для магнитной индукции находим а=0, Р = 1, 6 = —1, Следовательно, 2а-+-ЗР—й=4, и единица магнитной индукции гаусс, в т=10 раз меньше тесла. Для магнитного потока а=2, Р = 1, б=—1, 2a-f33—6=8, так что максвелл в 10 раз меньше вебера. Для сопротивления а=2, р=1, б=—2 2а-ЬЗр—6=9, и единица сопротивления СГСБ в 10 раз меньше ома.  [c.92]

Целесообразно упомянуть еще одну систему единиц, в свое время обсуждавшуюся, а ныне почти полностью забытую. Как отмечалось в 5, при разработке системы Джорджи в качестве четвертой основной единицы в конечном счете был выбран ампер, и система получила название МКСА. Ыо вначале рассматривались и другие возможности. Предполагали остановить выбор на единице заряда— кулоне, или на единице сопротивления — оме, или, по аналогии с системой СГСцо, на абсолютной магнитной проницаемости вакуума Но, для которой было найдено и наименование — магн. В. построенной таким путем системе МКСМ электрические и магнитные единицы имели бы ту же размерность, что и в системе СГС Ло, с теми же дробными показателями. Однако тот или иной выбор четвертой основной единицы, разумеется, никак не затронул бы размера единиц и вида уравнений электромагнетизма, которые оставались такими же, как и в МКСА. Все различие между системами МКСМ и МКСА заключалось бы только в размерности электрических и магнитных величин.  [c.93]

При движении электрического тока проводник оказывает ему юпротивление. За единицу сопротивления принят Ом. Зависимость  [c.119]

Метод прозвонки с помощью лампы неприменим в те.х случая.х, когда в проверяемые цепи включены большие сопротивления, так как они ограничивают ток, про. хо-дящий через лампу, и накал ее нити будет незначительным или даже совсе.м незаметным. Для прозвонки таких цепей используют мегаомметр, состоящий из генератора постоянного тока и измерительного механизма, шкала которого проградуирована в единицах сопротивления—омах, килоомах и мегаомах.  [c.162]


Как выражается единица измерения удельного электрического сопротивления ( Ом∙м ) через

Визначити роботу сили тяжіння при зниженні тіла масою 0,048т з висоти 0,3км.

ВИЗНАЧИТИ ЗАГАЛЬНИЙ ОПІР КОЛА , ПОКАЗАНОГО НА СХЕМІ. ОПІР КОЖНОГО ОКРЕМОГО РЕЗИСТОРА – 3 ОМ.

Мячик подбросили вертикально вверх с начальной скоростью 5,7 м/с. С точностью до сантиметра определи высоту, на которой окажется тело через 0,17 с пос … ле броска. (При расчётах прими g= 9,8 м/с².)

Мячик подбросили вертикально вверх с начальной скоростью 9,3 м/с. С точностью до десятых определи скорость тела через 0,06 с после броска. (При расчёт … ах прими g= 10 м/с². )

Камень бросают с поверхности земли вертикально вверх со скоростью 10,78 м/с. Считая сопротивление воздуха равным нулю, определи, через какое время пос … ле броска камень упадёт на землю. (При расчётах прими g= 9,8 м/с².)

автобус начинает свое движение от остановки и за 10 с увеличивает свою скорость до 45км/ч.Автобус продолжает свое движение при постоянной скорости 40 … с и тормозит перед светофором,до полной остановки движется в течение 15 с.Определить полный пройденный путь автобуса.​

СРОЧНО НАДО ОТВЕТ ПОМОГИТЕ​

С помощью пружинного механизма с коэффициентом жесткости 2000 Н/м вертикально вверх запускается маленький резиновый мячик массой 100 г. Определите его … максимальную высоту подъёма после того, как он отскочит от пола в третий раз, если после каждого отскока его механическая энергия уменьшалась в 2 раза. Пружина в механизме изначально была сжата на 10 см. Считать, что сопротивление воздуха пренебрежимо мало. Ответ дайте в м. Пожалуйста!

Найти место и время встречи двух тел 2 способами (графич. и аналит)

Тело массой 0,2 кг подбросили вертикально вверх с начальной скоростью 5,3 м/с. Определи скорость тела (в м/с) через 0,03 с после броска. (При расчётах … прими g= 10 м/с².) Выбери и отметь правильный ответ среди предложенных: 0,459 5,6 −5,6 5

Омметры


Омметр представляет собой измерительный прибор, предназначение которого – определение сопротивления постоянного (реже переменного) тока. Основная единица измерения аппарата – Ом.

Существует подразделение данного оборудования по некоторым характеристикам.

Например, в зависимости от возможностей измерения, омметры делятся на несколько типов.

Микроомметры предназначены для определения очень малых сопротивлений, единицей измерения аппарата является микроом. К таким можно отнести DLRO-10 с диапазоном 0,1 мкОм – 2000 Ом. Также существуют миллиомметры (единицы измерения – сотни миллиом), гигаомметры (гигаом), и, предназначенные для очень больших сопротивлений, тераомметры (сотни тераом). Для определения сотен мегаом применяются мегомметры (MI2123).

Некоторые приборы обладают более широким функционалом, потому могут проводить необходимые манипуляции в различных единицах – МИКО-2.3. В отдельную группу видовых наименований входят измерители сопротивления заземления.

Классификация омметров также подразумевает деление по принципу действия на магнитоэлектрические (М419, М372, М57Д, М6-4) и электронные (Ф4106). Последние, в зависимости от конструкции, бывают цифровыми и аналоговыми. Среди мультиметров, используемых для определения сопротивления, широко востребованы MY64, В7-62 и М833. Согласно ГОСТ 15094 выделяется еще один тип приборов (Е6-22).

Исполнение омметров бывает переносным, щитовым (стационарно закрепленным) и лабораторным.

Помимо данных приборов, для решения различных измерительных задач по постоянному току в промышленных целях используют магазины сопротивлений – Р4834, Р4831. А также Р4833, совмещенный с функциями измерительного моста.

Компактная конструкция омметров, их малый вес, высокая точность при измерительных работах и эксплуатационные характеристики аппаратов обусловили популярность применения приборов в разных отраслях, научно-исследовательских, поверочных и ремонтных лабораториях, на промышленных предприятиях.

Единицы электрических величин

ВеличинаНазвание единицыРазмер единицыОбозначение
русскоемеждуна-родное
1. Основные
Длинаметрммm
Массакилограммкгкгkg
Времясекундассs
Сила электрического токаамперААA
2. Механические
Скоростьметр в секундум/см/сm/s
Ускорениеметр на секунду в квадрате
Энергия, работаджоуль или ватт-секундаДжJ
СиланьютонНN
МощностьваттВтW
3. Электрические
Количество электричества, зарядкулон (ампер-секунда)КлС
Разность электрических потенциалов, напряжение, э. д. с.вольтВV
Напряженность электрического полявольт на метрВ/мV/m
Электрический момент диполякулон-метр
Электрическое смещение (индукция)кулон на кв. метр
Поляризованностькулон на кв. метр
Электрическая емкостьфарадаФF
Плотность токаампер на кв. метр
Электрическое сопротивлениеомОм
Электрическая проводимостьсименсСмS
Удельное сопротивление*ом-метр
Удельная проводимость**сименс на метрСм/мS/m
Подвижность электроновметр в секунду, деленный на вольт на метр
Полная мощностьвольт-ампер
Реактивная мощностьварварvar
4. Магнитные
Магнитный потоквеберВбWb
Магнитная индукциятеслаTT
Магнитный момент электрического тока, магнитный момент диполяампер-кв. метр
Намагниченностьампер на метрА/мА/мА/m
Напряженность магнитного поляампер на метрА/мА/мA/m
Индуктивность, взаимная индуктивностьгенриГН
Магнитодвижущая (намагничивающая) сила, разность магнитных потенциаловампер***ААА
Магнитное сопротивлениеампер на веберА/ВбА/Wb

Приборы для измерения сопротивления, как они устроены и работают

Приборы для измерения сопротивления, как они устроены и работают

Приборы для измерения сопротивления условно можно подразделить на следующие группы: омметры, измерители сопротивления заземления, щитовые измерители сопротивления изоляции для сети с изолированной нейтралью, мегаомметры. Выбор типа мегаомметра для определения сопротивления изоляции зависит от параметров объекта испытания и производится исходя из необходимого предела измерения и номинального напряжения объекта.

По своей физической природе все вещества по-разному реагируют на протекание через них электрического тока. Одни тела хорошо его пропускают и их относят к проводникам, а другие очень плохо. Это диэлектрики.

Свойства веществ противодействовать протеканию тока оценивают численным выражением — величиной электрического сопротивления. Принцип его определения предложил Георг Ом. Его именем названа единица измерения этой характеристики.

Взаимосвязь между электрическим сопротивлением вещества, приложенным к нему напряжением и протекающим электрическим током принято называть законом Ома.

Принципы измерения электрического сопротивления

Исходя из приведенной на картинке зависимости трех важнейших характеристик электричества определяют величину сопротивления. Для этого необходимо иметь:

1. источник энергии, например, батарейку или аккумулятор;

2. измерительные приборы силы тока и напряжения.

Источник напряжения через амперметр подключают к измеряемому участку, сопротивление которого необходимо определить, а вольтметром меряют падение напряжения на потребителе.

Сняв отсчет тока I амперметром и величину напряжения U вольтметром, рассчитывают значение сопротивления R по закону Ома. Этот простой принцип позволяет выполнять замеры и производить расчеты вручную. Однако, пользоваться им в таком виде сложно. Для удобства работы созданы омметры.

Конструкция простейшего омметра

Производители измерительных приборов изготавливают устройства измерения сопротивления, работающие по:

1. аналоговым;

2. или цифровым технологиям.

Первый вид приборов называют стрелочными за счет способа отображения информации — перемещения стрелки относительно начального положения в точку отсчета на шкале.

Омметры стрелочного типа, как измерительные приборы сопротивлений, появились первыми и продолжают успешно работать до настоящего времени. Они есть в арсенале инструментов большинства электриков.

В конструкции этих приборов:

1. все компоненты приведенной схемы встроены в корпус;

2. источник выдает стабилизированное напряжение;

3. амперметр измеряет ток, но его шкала сразу проградуирована в единицах сопротивления, что исключает необходимость выполнения постоянных математических расчетов;

4. на внешние вывода клемм корпуса подключаются провода с концами, обеспечивающими быстрое создание электрической связи с испытуемым элементом.

Стрелочные приборы подобного класса измерения работают за счет собственной магнитоэлектрической системы. Внутри измерительной головки помещена обмотка провода, в которую подключена токопроводящая пружинка.

По этой обмотке от источника питания через измеряемое сопротивление Rx проходит ток, ограничиваемый резистором R до уровня миллиампер. Он создает магнитное поле, которое начинает взаимодействовать с полем постоянного магнита, расположенного здесь же, которое показано на схеме полюсами N—S.

Чувствительная стрелка закреплена на оси пружинки и под действием результирующей силы, сформированной от влияния этих двух магнитный полей, отклоняется на угол, пропорциональный силе протекающего тока или величине сопротивления проводника Rx.

Шкала прибора выполнена в делениях сопротивления — Омах. За счет этого положение стрелки на ней сразу указывает искомую величину.

Принцип работы цифрового омметра

В чистом виде цифровые измерители сопротивлений выпускаются для выполнения сложных работ специального назначения. Массовому потребителю сейчас доступен большой ассортимент комбинированных приборов, совмещающих в своей конструкции задачи омметра, вольтметра, амперметра и другие функции.

Для замера сопротивления необходимо перевести соответствующие переключатели в требуемый режим работы прибора и подключить измерительные концы к проверяемой схеме.

При разомкнутых контактах на табло будет индикация «I», как показано на фотографии. Оно соответствует большему значению, чем прибор может определить на заданном участке чувствительности. Ведь в этом положении он уже измеряет сопротивление воздушного участка между контактами зажимов соединительных проводов.

Когда же концы установлены на резистор или проводник, то цифровой омметр отобразит значение его сопротивления реальными цифрами.

Принцип измерения электрического сопротивления цифровым омметром тоже основан на применении закона Ома. Но, в его конструкции уже работают более современные технологии, связанные с использованием:

1. соответствующих датчиков, предназначенных для измерения тока и напряжения, которые передают информацию по цифровым технологиям;

2. микропроцессорных устройств, обрабатывающих полученные сведения от датчиков и выводящих их на табло в наглядном виде.

У каждого типа цифрового омметра могут быть свои отличительные пользовательские настройки, которые следует изучить перед работой. Иначе по незнанию можно допустить грубые ошибки, ибо подача напряжения на его вход встречается довольно часто. Она проявляется выгоранием внутренних элементов схемы.

Обычными омметрами проверяют и измеряют электрические цепи, сформированные проводами и резисторами, обладающие относительно небольшими электрическими сопротивлениями на пределах до нескольких десятков или тысяч Ом.

Измерительные мосты постоянного тока

Электрические приборы измерения сопротивления в виде омметров созданы как переносные, мобильные устройства. Ими удобно пользоваться для оценки типовых, стандартных схем или прозвонки отдельных цепей.

В лабораторных условиях, где часто нужна высокая точность и качественное соблюдение метрологических характеристик при выполнении измерений работают другие устройства — измерительные мосты постоянного тока.

Электрические схемы измерительных мостов на постоянном токе

Принцип работы таких приборов основан на сравнении сопротивлений двух плеч и создании баланса между ними. Контроль сбалансированного режима осуществляется контрольным мили- или микроамперметром по прекращению протекания тока в диагонали моста.

Когда стрелка прибора установится на ноль можно вычислить искомое сопротивление Rx по значениям эталонов R1, R2 и R3.

Схема измерительного моста может иметь возможность плавного регулирования сопротивлений эталонов в плечах или выполняться ступенчато.

Внешний вид измерительных мостов

Конструктивно такие приборы выполняются в едином заводском корпусе с возможностью удобной сборки схемы для электрической проверки. Органы управления переключения эталонов позволяют быстро выполнять измерения сопротивлений.

Омметры и мосты предназначены для измерения сопротивления проводников электрического тока, обладающих резистивным сопротивлением определенной величины.

Приборы измерения сопротивления контура заземления

Необходимость периодического контроля технического состояния контуров заземлений зданий вызвана условиями их нахождения в грунте, который вызывает коррозионные процессы металлов. Они ухудшают электрические контакты электродов с почвой, проводимость и защитные свойства по стеканию аварийных разрядов.

Принцип работы приборов этого типа тоже основан на законе Ома. Зонд контура заземления стационарно размещен в земле (точка С), за счет чего его потенциал равен нулю.

На одинаковых расстояниях от него порядка 20 метров забивают в грунт однотипные заземлители (главный и вспомогательный) так, чтобы стационарный зонд был расположен между ними. Через оба этих электрода пропускают ток от стабилизированного источника напряжения и замеряют его величину амперметром.

На участке электродов между потенциалами точек А и С вольтметром замеряют падение напряжения, вызванное протеканием тока I. Далее проводится расчет сопротивления контура делением U на I с учетом поправки на потери тока в главном заземлителе.

Если вместо амперметра и вольтметра использовать логометр с катушками тока и напряжения, то его чувствительная стрелка будет сразу указывать конечный результат в омах, избавит пользователя от рутинных вычислений.

По этому принципу работает много марок стрелочных приборов, среди которых популярны старые модели МС-0,8, М-416 и Ф-4103.

Их удачно дополняют разнообразные современные измерители сопротивлений, созданные для подобных целей с большим арсеналом дополнительных функций.

Приборы измерения удельного сопротивления грунта

С помощью только что рассмотренного класса приборов также измеряют удельное сопротивление почвы и различных сыпучих сред. Для этого их включают по другой схеме.

Электроды главного и вспомогательного заземлителя разносят на расстояние, большее 10 метров. Учитывая то, что на точность замера могут влиять близкорасположенные токопроводящие объекты, например, металлические трубопроводы, стальные башни, арматура, то к ним допустимо приближаться не меньше, чем на 20 метров.

Остальные правила измерения остаются прежними.

По такому же принципу работают приборы измерения удельного сопротивления бетона и других твердых сред. Для них применяются специальные электроды и незначительно меняется технология замера.

Как устроены мегаомметры

Обычные омметры работают от энергии батарейки или аккумулятора — источника напряжения небольшой мощности. Его энергии достаточно для того, чтобы создать слабый электрический ток, который надежно проходит через металлы, но ее мало для создания токов в диэлектриках.

По этой причине обычным омметр не может выявить большинство дефектов, возникающих в слое изоляции. Для этих целей специально создан другой тип приборов измерения сопротивлений, которые принято называть на техническом языке «Мегаомметр». Название обозначает:

– мега — миллион, приставка;

– Ом — единица измерения;

– метр — общепринятое сокращение слова измерять.

Внешний вид

Приборы этого типа тоже бывают стрелочными и цифровыми. В качестве примера можно продемонстрировать мегаомметр марки М4100/5.

Его шкала состоит из двух поддиапазонов:

1. МΩ — мегаомы;

2. KΩ — килоомы.

Электрическая схема



Сравнивая ее со схемой устройства обычного омметра, легко увидеть, что она работает по тем же самым принципам, основанным на применении закона Ома.

В качестве источника напряжения выступает генератор постоянного тока, ручку которого необходимо равномерно вращать с определенной скоростью порядка 120 оборотов в минуту. От этого зависит уровень высоковольтного напряжения, выдаваемого в схему. Эта величина должна пробить слой дефектов с пониженной изоляцией и создать сквозь нее ток, который отобразится перемешением стрелки по шкале.

Переключатель режима измерения МΩ—KΩ коммутирует положение групп резисторов схемы, обеспечивая работу прибора в одном из рабочих поддиапазонов.

Отличием конструкции мегаомметра от простого омметра является то, что на этом приборе используются не две выходные клеммы, подключаемые к измеряемому участку, а три: З (земля), Л (линия) и Э (экран).

Клеммами земля и линия пользуются для измерения сопротивдения изоляции токоведущих частей относительно земли или между разными фазами. Клемма экрана призвана устранить воздействие создаваемых токов утечек через изоляцию на точность работы прибора.

У большого количества мегаомметров других моделей клеммы обозначают немного по-другому: «rx», «—», «Э». Но суть работы прибора от этого не меняется, а клемма экрана используется для тех же целей.

Цифровые мегаомметры

Соврменные приборы измерения сопротивления изоляции оборудования работают по тем же принципам, что их стрелочные аналоги. Но они отличаются значительно большим количеством функций, удобством в измерениях, габаритами.

Выбирая цифровые приборы для постоянной эксплуатации следует учитывать их особенность: работу от автономного источника питания. На морозе батарейки быстро теряют работоспоосбность, требуют замены. По этой причине работа стрелочными моделями с ручным генератором остается востребованной.

Правила безопасности при работе с мегаомметрами

Минимальное напряжение, создаваемое прибором на выходных клеммах, составляет 100 вольт. Оно используется для проверки изоляции электронных блоков и чувствительной аппаратуры.

В зависимости от сложности и конструкции оборудования электрической схемы на мегаомметрах применяют другие значения напряжений вплоть дл 2,5 кВ включительно. Самыми мощными приборами можно оценивать изоляцию высоковольтного оборудования линий электропередач.

Все эти работы требуют четкого выполнения правил безопасности, а осуществлять их могут исключительно подготовленные специалисты, имеющие допуск к работам под напряжением.

Характерными опасностями, создаваемыми мегаомметрами при работе являются:

– опасное высокое напряжение на выходных клеммах, измерительных проводах, подключенном электрическом оборудовании;

– необходимость предотвращения действия наведенного потенциала;

– создание остаточного заряда на схеме после выполнения замера.

При измерении сопротивления слоя изоляции высокое напряжение прикладывается между токоведущей частью и контуром земли или оборудованием другой фазы. На протяженных кабелях, линиях электропередачи оно заряжает емкость, образованную между разными потенциалами. Любой неумелый работник своим телом может создать путь для разряда этой емкости и получить электрическую травму.

Чтобы исключить такие несчастные ситуации перед выполнением замера мегаомметром проверяют отсутствие опасного потенциала на схеме и снимают его после работы с прибором по специальной методике.

Омметры, мегаомметры и рассмотренные выше измерители работают на постоянном токе, определяют только резистивное сопротивление.

Приборы измерения сопротивления в цепях переменного тока

Наличие большого количества различных индуктивных и емкостных потребителей как в бытовых домашних электросетях, так и на производстве, включая предприятия энергетики, создает дополнительные потери энергии за счет реактивной составляющей полного электрического сопротивления. Отсюда возникает необходимость ее полного учета и выполнения специфических измерений.

Приборы для измерения сопротивления петли фаза-ноль

Когда в электрической проводке происходит неисправность, приводящая к закорачиванию потенциала фазы на ноль, то образуется цепь, по которой идет ток короткого замыкания. На его величину влияет сопротивление участка электропроводки от места КЗ до источника напряжения. Оно определяет величину аварийного тока, который должен отключаться автоматическими выключателями.

Поэтому сопротивление петли фаза-ноль необходимо выполнять на самой удаленной точке и с его учетом подбирать номиналы защитных автоматов.

Для выполнения подобных замеров разработано несколько методик, основанных на:

– падении напряжения при: отключенной цепи и на сопротивлении нагрузки;

– коротком замыкании с пониженными токами от постороннего источника.

Замер на нагрузочном сопротивлении, встроенном в прибор, отличается точностью и удобством. Для его выполнения концы прибора вставляют в самую отдалённую от защит розетку.

Нелишним бывает выполнение измерений во всех розетках. Современные измерители, работающие по этому методу, сразу показывают сопротивление петли фаза-ноль на своем табло.

Все рассмотренные приборы представляют только часть устройств для измерения сопротивления. На предприятиях энергетики работают целые измерительные комплексы, позволяющие постоянно анализировать изменяющиеся величины электрических параметров на сложном высоковольтном оборудовании и принимать экстренные меры для устранения возникающих неисправностей.

Ранее ЭлектроВести писали, что производитель электромобилей NIO представил уже второй кроссовер в своей линейке — меньше и более доступный. Цены на ES6 стартуют с $52 тыс. У него впечатляющая электронная начинка и запас хода до 500 км.

По материалам: electrik.info.

Ом | Единицы измерения Wiki

Ом (символ: Ω) – это единица измерения электрического импеданса в системе СИ или, в вырожденном случае, электрического сопротивления.

Определение []

Ом – это сопротивление, которое создает разность потенциалов в один вольт, когда через него протекает ток в один ампер.

1 Ом = 1 В / А = 1 м 2 • кг • с –3 • A –2

Начало координат []

Ом назван в честь Георга Ома, немецкого физика, который обнаружил связь между напряжением и током, выраженную в законе Ома.

Пояснение []

R составляет 1 Ом, если В = один вольт и I = 1 ампер

По определению закона Ома, устройство имеет сопротивление 1 Ом, если напряжение в один вольт вызывает ток в один ампер. расход ( R = V / I ). Альтернативно и эквивалентно устройство, которое рассеивает один ватт мощности при протекании через него тока в один ампер, имеет сопротивление в один Ом ( R = P / I 2 ).

С 1990 года для поддержания сопротивления на международном уровне используется квантовый эффект Холла, где для «постоянной Клауса фон Клитцинга» используется обычное значение, установленное 18-й Генеральной конференцией по мерам и весам как R {K-90} = 25812,807 Ом.

Импеданс в виде комплексного числа является обобщением сопротивления. Его действительная часть – сопротивление, а мнимая часть – реактивное сопротивление. Импеданс, сопротивление и реактивное сопротивление измеряются в омах.

Символ ом – заглавная буква греческого алфавита омега (буква) (Ω). Если греческую букву использовать нельзя, вместо нее используется слово Ом . Различные руководства по использованию Международной системы единиц не запрещают в явной форме исключение окончательного «о» некоторых префиксов СИ, хотя в них также нет ничего, что указывало бы на то, что это допустимо. В результате вероятность увидеть «килоом», «килоом» и даже «кило-ом» одинакова, и то же самое верно для гекто-, микро-, нано-, пико-, фемто-, атто- , зепто- и йокто-.Единственная другая единица СИ, которая страдает от такой орфографической неточности, – это ампер. В конкретном случае ома можно даже увидеть, что приставка «а» теряет эту гласную: отсюда мегом и гигом . Высшие префиксы редко используются с ом. С другой стороны, миллиом (или миллом) виден там, где измеряется сопротивление кабелей и т. Д.

В электронной конструкторской документации используются единицы ом, килоом (10 3 Ом) и мегом (10 6 Ом).На принципиальных схемах килоомы обозначаются сокращенно “К”, а мегаомы – “М”. Таким образом, 33 кОм будет отображаться как 33 кОм, а 5,1 МОм – как 5,1 МОм. Значения меньше 1 кОм отображаются без какого-либо символа после числа, поэтому 680 Ом будет просто отображаться как 680. Это не вызывает путаницы, поскольку числовое значение помещается рядом со схематическим обозначением резистора, и резистор обычно идентифицируется. обозначением , R плюс числовая часть, например R12.

преобразования []

Измерение в омах является обратной величиной в сименсах, единицах измерения электрической проводимости в системе СИ. Обратите внимание, что «siemens» употребляется как в единственном, так и во множественном числе. Величина, обратная ому, также называется mho, от ом до , записанная в обратном направлении.

См. Также []

Внешние ссылки []

Единица сопротивления Ом – PTB.de

Единицей измерения электрического сопротивления при постоянном токе является ом (сокращенно Ω), названный в честь немецкого физика и математика Георга Симона Ома (1789-1854).Согласно закону Ома сопротивление R представляет собой отношение напряжения U на проводнике и тока I , протекающего по нему:

Отсюда следует: 1 Ом = 1 В / А. Это определение СИ-ома действительно не может быть реализовано.


Благодаря исключительной воспроизводимости квантового сопротивления Холла, его безупречной долговременной стабильности и всемирной однородности, ом может быть реализован как некоторая часть постоянной фон-Клитцинга.Уже с 1990 года на основании рекомендации CIPM ( Comité International des Poids et Mesures ) сравнения сопротивлений и калибровки во всем мире должны были относиться к фиксированному числовому значению постоянной фон-Клитцинга, R К-90 = 25812,807 Ом 90 . Введение этого условного эталонного значения для постоянной фон Клитцинга имело значительные практические преимущества с точки зрения сохранения и распространения единицы Ом. В то же время, однако, это также означало, что условная единица Ω 90 не соответствовала действующей в то время Международной системе единиц (СИ).SI-реализация ома была возможна, например, с конденсатором Томпсона-Лэмпарда (расчетная емкость; из-за сложности соответствующей измерительной установки достижимая точность была ниже воспроизводимости квантовых резисторов Холла.


Май 20 января 2019 года вступила в силу новая редакция СИ, согласно которой значение СИ для постоянной фон Клитцинга R K = h / e 2 может быть получено с использованием точно определенных значений для элементарный заряд e и постоянная Планка h .Это позволило реализовать сопротивление за счет использования квантовых резисторов Холла в СИ.


В PTB единица сопротивления реализована из квантового холловского сопротивления. Для этого в нашей рабочей группе используется криостат со сверхпроводящим соленоидом. Чтобы гарантировать, что сопротивление Холла принимает точно рассчитанное значение, должны быть выполнены некоторые международно признанные критерии [Delahaye, Jeckelmann, Metrologia 40, 217-223 (2003)]. Во-первых, продольное сопротивление должно быть равно нулю, потому что исчезающее продольное сопротивление является мерой для полного квантования (в противном случае необходимо применить поправку).Кроме того, все контактные сопротивления квантового устройства Холла должны быть достаточно малыми. Перед каждой калибровкой эти критерии необходимо проверять экспериментально. Кроме того, значения сопротивления, откалиброванные в PTB и других национальных метрологических институтах, необходимо время от времени сравнивать, чтобы гарантировать всемирную однородность единицы сопротивления Ом.


Для распространения блока оказалось целесообразным калибровать обычный резистор 100 Ом с известным поведением дрейфа примерно два раза в год, используя криогенный компаратор тока. С этим рабочим резистором 100 Ом калибровка для клиентов PTB выполняется Рабочей группой 2.11. Только в случае специальных калибровок, требующих относительной погрешности 10 -9 (или меньше), резистор, который нужно калибровать, напрямую измеряется относительно квантового сопротивления Холла (то есть без промежуточной ступени с резистором 100 Ом). Примером может служить прецизионное измерение графена в рамках исследовательского проекта.

Набор резисторов 1 Ом от компании “The Leeds & Northrup Co.”как раньше использовалось для сохранения сопротивления.

Back to Home AG 2.61

Как называется единица измерения ом?

Какая единица называется ом?

Значение любого префикса метрики см. Здесь.

Немецкую единицу вместимости жидкости, иногда называемую Ом, см. В Ahm.

Единица электрического сопротивления в СИ; производная единица. Символ, Ω (греческая буква омега, подсказанная ее произношением, ом-эга). Один Ом – это «электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в 1 вольт, приложенная к этим точкам, создает в проводнике ток в 1 ампер, причем проводник не является источником какой-либо электродвижущей силы. ”(CIPM, Резолюция 2, 1946 г.)

Ом – это вольт ампер , или, исходя только из базовых единиц системы СИ,

.

Ом назван в честь Георга Симона Ома (1787–1854). Имя Ома впервые было использовано как электрическая единица в 1861 году, когда Чарльз Брайт и Латимер Кларк предложили, чтобы ома была единицей электродвижущей силы.

Для различных способов отображения значений в омах на используемых резисторах. в электронных устройствах переходят к резисторам.

примеров

Желательно иметь абсолютный стандарт основан на фундаментальных константах природы и выражен в единицах СИ (Systeme International).Это можно сделать с помощью вычисляемого конденсатора (Clothier, 1965) и сложной последовательности мостов емкости и сопротивления. В этом методе единицы измерения в состоянии обслуживания, такие как Ω NBS , выражаются через изменение длины рассчитываемого конденсатора. Наиболее точное измерение было выполнено Каткоски (1974). Он откалибровал Ω NBS в единицах СИ с точностью ± 0,03 ppm. Эксперимент длился пятнадцать лет и потребовал таких подвигов, как изменение расчетного конденсатора на 0,5 пикофарад на 1 часть на 10⁹.Ω NBS очевидно дрейфует, поэтому эксперимент повторяется.

Марвин Э. Кейдж.
Экспериментальные аспекты и метрологические приложения.
Квантовый эффект Холла . 2-е изд. Springer-Verlag, 1990.
Стр. 50.

Ссылки в тексте: WK Clothier, A Calculable Unit of Capacitance, Metrologia vol 1 , no 2, (1965) page 36, и Robert D. Cutkosky, New NBS Measurements of the Absolute Farad and Ohm, IEEE Transactions on Instrumentation and Measurement , vol 23 , issue 4, pages 305-309 (1974), https: // doi.org / 10.1109 / TIM.1974.4314299

История ома

Телеграфия создала потребность в стандартах сопротивления, которые должны были соответствовать телеграфный провод различной длины.

В 1833 году Карл Фридрих Гаусс показал, что все магнитные единицы могут быть определены в единицах механических (метр, килограмм, секунда). Двадцать один год спустя Вильгельм Вебер показал, как определить полную систему электрических единиц в терминах механических единиц. Таким образом стало возможным сформулировать «научные» определения единицы сопротивления.

В 1861 году на собрании в Манчестере Британская ассоциация развития науки создала комитет для отчета о «стандартах электрического сопротивления». К 1864 году этот комитет создал «Б.А. единица измерения сопротивления, абсолютная единица, основанная на системе единиц метр-грамм-секунда. Однако, определив размер блока сопротивления MG, они обнаружили, что он слишком мал для нужд инженеров-телеграфистов. Поэтому они рекомендовали практическую единицу сопротивления, ом, быть в 10⁷ раз больше, чем абсолютная единица сопротивления мг.В каком-то смысле выбор 10 Ом был произвольным, за исключением того, что, например, миля телеграфного провода обычного размера имела сопротивление 10 Ом.

Комитет также подготовил эталон устройства из проволоки.

В 1868 г. Британская ассн. учредил еще один комитет «по выбору и номенклатуре динамических и электрических единиц». В 1872 году этот комитет рекомендовал изменить систему cgs и изменил название с «B.A. единицы сопротивления »на« Ом ».²

Юридический ом

Первая международная конференция электриков (Париж, 1881 г.) приняла определение сопротивления, данное Британской ассоциацией специалистов, но также искала «воспроизводимые стандарты». Такие единицы были названы «практическими единицами», потому что они могли быть довольно легко реализованы в средней лаборатории, чего, конечно, не могло быть в абсолютных определениях.

источников для легального ома

1

Вскоре после Бирмингемского собрания Ассоциации Секретарь получил письмо от Торгового совета с приложением копия общих основ конвенции, предложенной французами Правительство на рассмотрение властей, с целью выполнения решений Парижского Конгресса в отношении к электрическим стандартам.

Конвенция предусматривает придание юридического статуса к (1) легальному ому; (2) ампер; (3) вольт; (4) кулон; (5) фарад.

Он обвиняет Международное бюро Poids et Mesures, установленной Метрической комиссией, со строительством и сохранение международных прототипов эталона электрическое сопротивление, сравнение и проверка национальных стандарты и вторичные стандарты.

Эти вопросы были по просьбе некоторых англичан. делегатов Конгресса 1883 г. Комитет на встрече в Бирмингеме и следующие серии резолюций, которые Секретарю поручено направить в британское правительство, было согласовано по предложению Сэр Уильям Томсон, поддержанный профессором У.Г. Адамс: –

(1) Принять сроком на десять лет правовой ом Парижский конгресс как легализованный стандарт достаточно близко к абсолютное сопротивление для коммерческих целей.

(2) Что по истечении десяти лет юридический ом следует определять с более близким приближением к абсолютному сопротивлению.

(3) Что резолюции Парижского Конгресса в отношении к амперам, вольтам, кулонам и фарадам.

(4) Что стандарты сопротивления, принадлежащие Комитету Британской ассоциации электрических стандартов в настоящее время депонированы в Кавендишской лаборатории в Кембридже быть принятыми в качестве английских правовых стандартов, соответствующих принятому определению Парижского конгресса.

Четырнадцатый отчет – Манчестер 1887 г.
Отчеты Комитета по электрическим стандартам, назначенного Британской ассоциацией содействия развитию науки.
Кембридж: Cambridge Univ. Press, 1913.
Страницы 339-340.

2

После долгого обсуждения и не без очень значительных оппозиции было предложено в то время материальное представление ом который, как было известно, был в некоторой степени ошибочным. Настоящий ом всегда должен быть таким определено Комитетом Британской ассоциации содействия развитию Наука и любые материальные представления, которые могут быть приняты, должны быть только считается приближением к этому.Сначала было решено, что это теоретическое Ом должен быть представлен сопротивлением неизменному току электричество столбиком ртути размером один квадратный миллиметр и сто шесть сантиметров в длину, при определенной температуре. Даже на момент принятия этого ома было хорошо известно, что длина столбец был почти на три миллиметра меньше, чтобы правильно отображать сопротивление комитета Британской ассоциации. Этот результат был установлен исследования Роуленда в этой стране и других экспериментаторов в Европа.Вследствие неточности этого первого материала представление ома это не встретило особой пользы, хотя было быстро освоили практичные люди, и катушки сопротивления в большом количестве были рана в соответствии с этим определением, как правило, но неправильно, известный как «Правовой Ом». Не знаю, был ли этот агрегат когда-либо принятый любым правительством или даже любой муниципальной корпорацией.

T. C. Mendenhall.
Юридические единицы измерения электрической энергии.
Science , New Series, volume 1 , no.1, страницы 9-15 (4 января 1895 г.).

3

417. ПРАКТИЧЕСКИЕ ЭЛЕКТРИЧЕСКИЕ ЕДИНИЦЫ. Единицы, используемые электриками и образующие систему BA, были выбраны таким образом, чтобы они имели удобную величину, но при этом были десятичными кратными абсолютным единицам измерения метра или сантиметра-грамма-секунды. системы, а также приблизительные по стоимости к уже используемым единицам. Но из-за того, что средства измерения сначала были несовершенными, действительные значения единиц сопротивления и тока не были правильно установлены.Затем конгресс в Париже попытался установить новые значения до того, как было получено точное знание, и с этой любопытной тенденцией французского ума к кажущейся определенности они установили значение для ома, даже тогда известное как неправильное, просто потому, что оно избегало доля номинальной длины трубки из ртути, которую никто никогда не делал или, вероятно, никогда не сделает в реальности. В результате в настоящий момент ни один человек не знает, что такое «вольт», хотя электрики говорят об этом достаточно серьезно, и мы слышим об истинных вольтах, разрешенных вольтах, вольтах BA и вольтах Рэлея: в то время как теоретики разработают их до несколько знаков после запятой, это простой факт, что значения единиц настолько неопределенны, что могут привести к погрешности в 2% в расчетах.Очень жаль, что практические единицы не определены в C. G.S. система просто, и любые ошибки стандарта просто покрываются расчетом до тех пор, пока не будет достигнута достаточно точная информация.

Джон Т. Спраг.
Электричество: теория, источники и приложения. 3-е издание, исправленное и расширенный.
Лондон: E&F N. Spon, 1892.
Page 212-213.

интернациональный ом

На Международном электрическом конгрессе в Чикаго в 1893 году было решено изменить название с «воспроизводимый ом» на «международный ом», и определение было переформулировано как сопротивление столба ртути при 0 ° C 106 . длиной 3 см, однородным поперечным сечением и массой 14 . 4521 грамм. Эта конкретная масса была выбрана так, чтобы поперечное сечение составляло 1 квадратный миллиметр. (Публичный закон 105, принятый Конгрессом 12 июля 1894 г., сделал международное ом юридическим определением ома в Соединенных Штатах.) Следующая Международная конференция (Лондон, 1908 г.) подтвердила решения предыдущей конференции.

источников для международного ом

1

Во время встречи в Эдинбурге Комитету было оказано присутствие д-ра фон Гельмгольца, М.Гийом из Парижа, профессор Кархарт из Соединенных Штатов, доктор Линдек и доктор Кале из Берлинского рейхсанштальта. Эти господа приехали по приглашению рассмотреть вопрос об установлении идентичных электрических стандартов в разных странах, и было проведено два заседания Комитета, на которых состоялись обсуждения. Майор Кардью из Совета по торговле присутствовал и принимал участие в дискуссии. Д-р фон Гельмгольц обратил особое внимание на необходимость определения единицы сопротивления в виде определенного столбца ртути и указал, что трудности, возникающие из-за неопределенности соотношения между сантиметром и граммом, можно избежать, определив величину масса ртутного столба заданной длины, имеющего сопротивление 1 Ом.После обсуждения были приняты следующие решения: –

1. Сопротивление определенного столбика ртути должно быть принято как практическая единица сопротивления.

2. То, что 14,4521 грамма ртути в виде столбика равномерного сечения 106,3 см. длиной при 0 ° C должна быть указанная колонка.

3. Чтобы эталоны ртути или твердого металла, имеющие такое же сопротивление, как эта колонка, были изготовлены и депонированы в качестве эталонов сопротивления для промышленных целей.

4. Чтобы такие стандарты периодически сравнивались друг с другом, а также чтобы их значения пересматривались через определенные промежутки времени с точки зрения только что созданной ртутной колонки.

Далее было решено, что эти резолюции должны быть переданы Комитету по электрическим стандартам Совета по торговле.

Доктор фон Гельмгольц выразил свое полное согласие с этими решениями, которые, как он проинформировал Комитет, согласуются с рекомендациями, которые уже были представлены Кураториумом Рейхсанштальта, а также им самим правительству Германии.

Девятнадцатый отчет – Эдинбург 1892 г.
Отчеты Комитета по электрическим стандартам, назначенного Британской ассоциацией содействия развитию науки.
Кембридж: Cambridge Univ. Press, 1913.
Страницы 434 и 435.

2

Резолюции, принятые Комитетом в Эдинбурге, были переданы Комитету по электрическим стандартам Совета по торговле. После рассмотрения Комитет по торговле составил отчет с поправками в соответствии с Эдинбургскими резолюциями для представления Президенту (см. Приложение I.).

Резолюции были приняты в Эдинбурге доктором фон Гельмгольцем от имени Германии, в то время как во Франции официальный комитет в июне прошлого года решил придерживаться предложений Совета по торговле. Австрия и Италия связаны договором с Германией для телеграфных целей и, как следствие, используют одни и те же единицы.

Комитет с удовольствием узнал от г-на У. Х. Приса, одного из английских делегатов на Международном конгрессе электриков в Чикаго, что Конгресс принял ряд резолюций, определяющих основные единицы, практически идентичные Эдинбургским резолюциям.

Таким образом, эти резолюции теперь приняты в качестве основы законодательства во всей Британской империи, во всей Западной Европе и в Соединенных Штатах Америки.

В марте прошлого года г-н Маскар написал Секретарю, спрашивая мнение Комитета относительно названия стандарта сопротивления, установленного в Эдинбурге. Было выпущено циркулярное письмо, в котором членам Комитета предлагалось высказать свое мнение по четырем предложенным названиям, а именно: «Интернешнл», «Нормальный», «Эталион» или «Ом де 1893».После получения ответов на циркуляр от двенадцати членов Комитета секретарь написал профессору Маскарту, что количество членов, которые отдали предпочтение названию «Международный», больше, чем число, заявившее в пользу любого другого названия. , но он полагает, что Комитет примет любое из первых трех предложений, представленных французскому комитету, назначенному для рассмотрения этого вопроса.

Двадцатый отчет – Ноттингем, 1893 г.
Отчеты Комитета по электрическим стандартам, назначенного Британской ассоциацией содействия развитию науки.
Кембридж: Cambridge Univ. Press, 1913.
Страницы 465 и 466.

3

Отчет о деятельности Международного электротехнического конгресса проходившей в Чикаго, август 1893 г.,
г. по делу о единицах Электрические измерения.

Вашингтон, округ Колумбия, 6 ноября 1893 г.

Его Превосходительство доктор Х. фон Гельмгольц был удостоен звания Почетного звания Президент Конгресса; Доктор Элиша Грей из Чикаго был Председатель Общего Конгресса; и профессор Х.А. Роуленд, Балтимора, был президентом Палаты делегатов.

Заседания Палаты продолжались шесть дней в конец которого его члены единогласно согласились с принятием следующее разрешение: –

Постановили , что несколько правительств, представленных делегатами этого Международного конгресса электриков, должны быть, и им настоящим, рекомендуется официально принять в качестве юридических единиц измерения электрических величин следующие: В качестве единицы сопротивления международное сопротивление Ом , который основан на ом, равном 10 Ом единицам сопротивления C. GS система электромагнитных блоков, и представляет собой сопротивление, оказываемое неизменному электрическому току столбом ртути при температуре таяния льда массой 14,4521 грамма, постоянной площади поперечного сечения и длиной 106,3 см. .

4

Приказ Совета по стандартам в области электротехники Измерения.

В суде в Осборн-Хаус, остров Уайт, 23 августа 1894 г.

Настоящее время: Самое Превосходное Величество Королевы в Совете.

Принимая во внимание, что «Законом о мерах и весах 1889 года», среди прочего, предписывается, что Совет по торговле время от времени должен устанавливать такие новые наименования стандартов для измерения электроэнергии, которые, по их мнению, требуются для использования в торговле, чтобы быть изготовлены и должным образом проверены.

И хотя Торговому совету показалось, что для использования в торговле требуются новые наименования стандартов, основанные на следующих единицах электрических измерений, а именно.-

1. Ом, который имеет значение 10⁹ в сантиметрах и секундах времени, и представлен сопротивлением, оказываемым неизменному электрическому току столбиком ртути при температуре таяния льда 14,4521 грамма в массе постоянная площадь поперечного сечения и длина 106,3 сантиметра.

И поскольку они потребовали, чтобы указанные новые наименования стандартов были произведены и должным образом проверены.

Итак, Ее Величество, в силу полномочий, предоставленных ей указанным Актом, по совету Тайного совета и по совету Тайного совета, рада утвердить несколько наименований стандартов, изложенных в приложении к настоящему документу, как новые наименования стандартов. стандарты для электрических измерений.

5

Примечания к настоящему состоянию работ на электроустановках
в Национальная физическая лаборатория.

1. Ом. (а) Абсолютная единица . – Значение сопротивления в абсолютной мере все еще подвержено значительной неопределенности; наиболее удовлетворительное значение получается из среднего значения результаты, полученные для отношения Международного Ом к абсолютный ом.

Подготовлен предварительный дизайн для Lorenz аппарат, который компания Drapers ‘любезно преподносит Национальной физической лаборатории и эксперименты по проверке более важные функции дизайна находятся в стадии разработки.Есть надежда Реализовать сопротивление в абсолютной мере с точностью до 1 части в 100000. Опыт, накопленный при строительстве многих арматура баланса ампер значительно облегчит работу.

(b) Международный отдел. – Дальнейшие сравнения некоторых эталоны ртути Национальной физической лаборатории были изготовлен в октябре и ноябре 1906 г. не было изменений ни в одной из трубок, влияющих на сопротивление содержащихся столбцов ртути на целую 1 часть в 100000.

Ф. Э. Смит.
Отчеты Комитета по электрическим стандартам, назначенного Британской ассоциацией содействия развитию науки.
Кембридж: Cambridge Univ. Press, 1913.
Стр. 700-701.

Отказ от практической единицы

По мере того, как измерительные приборы улучшаются, потребность в единицах, определяемых «воспроизводимо» отклоненный. CIPM, наконец, покончил с международным ом и всеми другими практическими единиц в 1946 г. (Резолюция 2), заменив его новым абсолютным определением впервые дано выше.Это решение было принято Девятым CGPM в 1948 году.

Совершенствование технологий открыло совершенно новые способы сопротивления стандарт, а в 1988 году CIPM принял в качестве условного значения «25812,807 Ом для постоянной фон Клитцинга, R K , то есть скажем, для отношения разности потенциалов Холла к току соответствующее плато i = 1 в квантовом эффекте Холла »(CIPM Рекомендация 2, CI-1988). Это значение должно было использоваться всеми стандартами. лаборатории после 1 января 1990 г.Хотя это не переопределение ома, новый стандарт позволил повысить точность его измерения.

примеров

1

Меры, принятые сейчас повсеместно, принадлежат Британской ассоциации.

1. Единица сопротивления называется ом. Один миллион Ом = 1 МОм , а одна миллионная часть Ом = 1 мкОм.

До использования «единиц Британской ассоциации», или ом, сопротивления обычно измерялись в единицах Симена или Варлея; 1.0456 Единицы Симена равны одному Ом. Чтобы преобразовать единицы Симена в Ом, умножьте их на 0,9564. Одна единица Варлея равна примерно двадцати пяти Ом.

Ом – это сопротивление, равное 10 Ом или десяти миллионам абсолютных электромагнитных единиц, а МОм равен 10 Ом 3 абсолютных единиц. Ом часто называют B.A. Ед. изм.

Латимер Кларк.
Элементарный трактат по электрическим измерениям с использованием телеграфа Инспекторы и операторы.
Лондон: E.И Ф. Spon, 1868.
Стр. 43.

.

Обратите внимание, что Кларк использовал систему единиц метр-грамм-секунда, отсюда 7 из «10⁷».

2

Значения абсолютных единиц в C.G.S. системы не удобны для измерения величин, которые обычно происходят. Таким образом, абсолютная единица сопротивления – это двадцать тысячная часть миллиметра чистой медной проволоки диаметром один миллиметр. Поэтому было необходимо выбрать устройства, более подходящие для практического использования, и на Международном конгрессе электриков в Париже в 1884 году была сформирована Международная комиссия с целью принятия решения о таких модулях и определения их стоимости.В 1884 году Комиссия согласилась рекомендовать следующие, в основном те, которые были введены Британской ассоциацией.

Практическая единица сопротивления равна 10⁹ абсолютного электромагнитного C.G.S. единиц сопротивления и называется Ом. Было решено изобразить его столбиком чистой ртути с поперечным сечением квадратный миллиметр; его точная длина была определена Комиссией экспериментально и составила 1,06 метра. Это известно как legal или Congress ohm.

Э. Аткинсон.
Элементарный трактат по экспериментальной и прикладной физике для использования колледжи и школы. Переведено и отредактировано Ganot’s èlèments de Physique . Двенадцатое издание.
Лондон: Лонгманс, Грин и Ко, 1886.
Стр. 939.

3

Первоначальное ом, или единица Британской ассоциации, имеет сопротивление, равное сопротивлению столба ртути 1 миллим. квадратный и приблизительно 104,87 сантиметра в длину при 0 ° C. Его сопротивление в истинных омах составляет около.98565, а Комитет Британской ассоциации рекомендовал принять коэффициент .9866. Юридический ом (10⁶ сантимов) был предварительно принят на Парижском конгрессе 1884 года. Единица измерения Симена составляет 100 сантимов, или 1 метр ртутного столба. Истинное сопротивление предназначено для представления реального значения 10 ° C.G.S. единицы. Если значение сопротивления будет изменяться, значения вольт и ватт обязательно должны изменяться в одном и том же соотношении, но это не повлияет на значение в амперах (1/10 C.G.S.) [ sic ].Лорд Рэлей сделал истинное ом = 106,29 сантима, и Комитет Британской ассоциации рекомендовал, чтобы в конечном итоге было принято значение 106,3 сентима. Это делает удельное сопротивление ртути (сопротивление 1 кубического сантиметра при 0 ° C) в истинных омах = 9,4073 × 10 5 .

Латимер Кларк.
Словарь метрических и других полезных мер.
Лондон: E & F.N. Spon, 1891.
Стр. 69, сноска.

Икс

Извините. Для этой страницы нет информации об участниках.

Copyright © 2000-2012 Sizes, Inc. Все права защищены.
Последняя редакция: 14 марта 2012 г.

Напряжение, ток, сопротивление и закон Ома

Добавлено в избранное Любимый 119

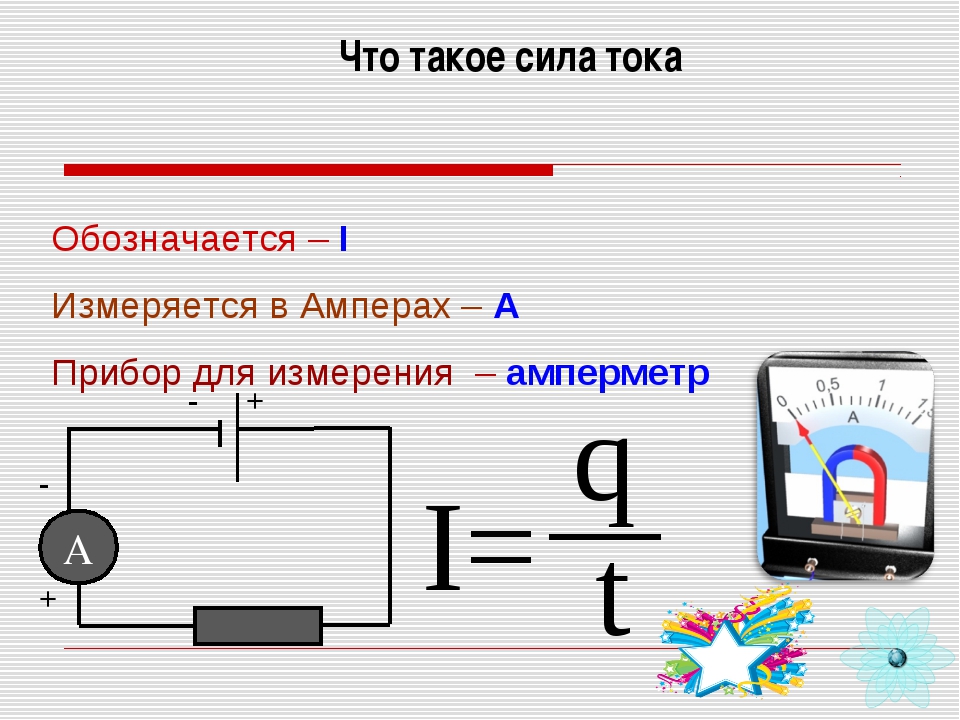

Текущий

Мы можем представить себе количество воды, протекающей по шлангу из бака, как ток. Чем выше давление, тем выше расход, и наоборот. С водой мы бы измерили объем воды, протекающей через шланг за определенный период времени.18 электронов (1 кулон) в секунду проходят через точку в цепи. Ампер в уравнениях обозначается буквой «I».

Предположим теперь, что у нас есть два резервуара, каждый со шлангом, идущим снизу. В каждом резервуаре одинаковое количество воды, но шланг одного резервуара уже, чем шланг другого.

Мы измеряем одинаковое давление на конце любого шланга, но когда вода начинает течь, расход воды в баке с более узким шлангом будет меньше, чем расход воды в баке с более узким шлангом. более широкий шланг.С точки зрения электричества, ток через более узкий шланг меньше, чем ток через более широкий шланг. Если мы хотим, чтобы поток через оба шланга был одинаковым, мы должны увеличить количество воды (заряд) в резервуаре с помощью более узкого шланга.

Это увеличивает давление (напряжение) на конце более узкого шланга, проталкивая больше воды через резервуар. Это аналогично увеличению напряжения, которое вызывает увеличение тока.

Теперь мы начинаем видеть взаимосвязь между напряжением и током.Но здесь следует учитывать третий фактор: ширину шланга. В этой аналогии ширина шланга – это сопротивление. Это означает, что нам нужно добавить еще один термин в нашу модель:

.
  • Вода = заряд (измеряется в кулонах)
  • Давление = напряжение (измеряется в вольтах)
  • Расход = ток (измеряется в амперах, или, для краткости, «амперах»)
  • Ширина шланга = сопротивление

Закон

Ома | LEARN.PARALLAX.COM

Два свойства влияют на напряжение в В A3 : ток и сопротивление, и закон Ома объясняет, как это работает.Закон Ома гласит, что напряжение (V) на резисторе равно току (I), проходящему через него, умноженному на его сопротивление (R). Итак, если вам известны два из этих значений, вы можете использовать уравнение закона Ома для вычисления третьего:

В некоторых учебниках вместо этого вы увидите E = I × R. E обозначает электрический потенциал, что является другим способом сказать «вольт».

Напряжение (В) измеряется в вольтах, которые обозначаются прописными буквами V. Ток (I) измеряется в амперах или усилители, обозначаемые аббревиатурой A.Сопротивление (R) измеряется в омах, которое обозначается греческой буквой омега (Ω). Уровни тока, которые вы, вероятно, увидите через эту схему, выражены в миллиамперах (мА). Строчная буква m означает, что это единицы измерения ампер. Аналогично, k в нижнем регистре в кОм означает, что измерение производится в тысячах Ом.

Давайте воспользуемся законом Ома, чтобы вычислить V A3 на фототранзисторе, позволяя двум разным величинам тока протекать через цепь:

  • 1.75 мА, что может произойти в результате довольно яркого света
  • 0,25 мА, что произойдет при менее ярком свете

В приведенных ниже примерах показаны условия и их решения. Выполняя эти вычисления, помните, что милли (м) – это тысяч , а килограмм (k) – это тысяч тысяч, когда вы подставляете числа в закон Ома.

Пример 1: I = 1,75 мА и R = 2 кОм

Пример 2: 1 = 0,25 мА и R = 2 кОм

Ваша очередь – Закон Ома и регулировка резистора

Скажем так что окружающий свет в вашей комнате вдвое ярче, чем свет, полученный в результате V A3 = 3.5 В для яркого света и 0,5 В для тени. Другая ситуация, которая может вызвать более высокий ток, – это если окружающий свет является более сильным источником инфракрасного излучения. В любом случае фототранзистор может пропускать через цепь вдвое больший ток, что может привести к трудностям измерения.

Вопрос: Что вы могли бы сделать, чтобы напряжение схемы снова снизилось до 3,5 В для яркого света и 0,5 В для тусклого света?

Ответ: Уменьшите номинал резистора вдвое; сделайте 1 кОм вместо 2 кОм.

  • Попробуйте повторить вычисления по закону Ома с R = 1 кОм, ярким током I = 3,5 мА и тусклым током I = 0,5 мА. Вернет ли он V A3 обратно к 3,5 В для яркого света и 0,5 В для тусклого света с удвоенным током? (Должен; если не для вас, проверьте свои расчеты.)

Миллиомметры | Instrumart

Миллиомметры и микроомметры – это прецизионные измерительные приборы, способные измерять очень низкие значения сопротивления в цепях, во многих случаях вплоть до долей микроом – меньше чем одна миллионная ома.

Стандартные омметры, как и мультиметры, могут точно измерять сопротивление вплоть до нескольких сотен Ом. На уровнях ниже нескольких Ом собственное сопротивление омметра, проводов и контактов могут исказить показания и повлиять на результаты. Для точного измерения таких малых сопротивлений можно использовать только миллиомметр.

Приложения для миллиомметров и микроомметров

Существует ряд приложений, в которых используются высокоточные показания сопротивления, обеспечиваемые моими миллиомами и микроомметрами.Из их:

  • Выключатель и выключатель сопротивления
  • Шина и кабельные муфты
  • Скрепления каркаса самолета и схемы контроля статики
  • Целостность сварных соединений
  • Межэлементные соединения в аккумуляторных системах до 600 В пикового напряжения
  • Контроль качества резистивных компонентов
  • Сопротивление обмоток трансформатора и двигателя
  • Рельсовые и трубные хомуты
  • Электроды графитовые и прочие композиты
  • Сопротивление проводов и кабелей
  • Соединение антенны передатчика и молниеотвода

Электрическое сопротивление

Миллиомметры и микроомметры измеряют электрическое сопротивление.Сопротивление – это мера трудности прохождения электрического тока через проводник. Единица СИ электрического сопротивление Ом . Один Ом равен сопротивлению проводника, по которому течет ток в один ампер при приложении разности потенциалов в один вольт. к нему.

Электрическое сопротивление определяется формой и материалом проводника. В этом смысле это похоже на механическое трение. Так же, как труднее протолкнуть воду через длинные, узкая труба с шероховатой поверхностью, чем короткая широкая труба с гладкой поверхностью; протолкнуть заряженные электроны по длинному тонкому проводу из плохого проводника сложнее, чем по короткому, толстый провод из хорошей жилы.

Технология миллиом / микроомметра

За прошедшие годы способ измерения электрического сопротивления значительно изменился. Ранние омметры были основаны на измерительном механизме, известном как ратиометр. Современные омметры сейчас есть электронная схема, которая пропускает постоянный ток через сопротивление, и другую схему, которая измеряет напряжение на сопротивлении. Согласно закону Ома , значение сопротивления (R) определяется делением напряжения (В) на ток (I).

Стандартные омметры обычно используют простую двухконтактную методику измерения, при которой испытательный ток пропускается через измерительные провода и испытуемое сопротивление (R). Счетчик тогда измеряет напряжение на сопротивлении через тот же набор измерительных проводов и соответственно вычисляет значение сопротивления.

Для высокоточных измерений, таких как те, которые требуются для миллиомов или микроомов, двухконтактных измерений недостаточно, поскольку измерительный провод и контактное сопротивление добавляются к значение измерения, вызывающее значительные ошибки.

Чтобы преодолеть эти ошибки, миллиом и микроомметры используют метод измерения с четырьмя выводами, называемый Кельвином . Из четырех клемм две используются для напряжения измерения, а другой – для измерения тока. Это сводит к минимуму любое падение напряжения из-за сопротивления первой пары проводов, а их контактное сопротивление не учитывается измерителем.

Современные миллиомметры и микроомметры доступны как в настольных, так и в портативных моделях, каждая со своими характеристиками в отношении диапазонов измерения, точности, частоты дискретизации и разрешения.А Для некоторых моделей также может быть доступен широкий спектр дополнительных функций. Модели могут включать регулируемую частоту дискретизации, автоматический выбор диапазона, возможности регистрации данных, выбираемые диапазоны, несколько каналов, расширенное программное обеспечение, расширенные возможности обмена данными для передачи результатов измерений на компьютеры и принтеры, функции компаратора, функции масштабирования и температурная компенсация. Внешние шунты также могут использоваться для расширения диапазона входного тока.

На что следует обратить внимание при выборе миллиом / микроомметра:

  • Вы хотите настольную или портативную модель?
  • Какой диапазон испытаний нужен?
  • Какая подходящая точность?
  • Есть ли какие-либо аксессуары (щупы, шунты и т. Д.)) включены или нужны?
  • Требуется ли регистрация данных?
  • Какие функции были бы полезны?

Если у вас есть какие-либо вопросы относительно миллиомов или микроомметров, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу [email protected] или позвонив по телефону 1-800-884-4967.

Общие сведения об измерениях объемного удельного сопротивления

Расчет Ом-см, Ом на квадрат или толщины образца, когда известны два из трех значений
& Что представляет собой тонкая пленка по сравнению с объемным материалом?

Термин Ом-см («Ом-сантиметр») относится к измерению «объемного» удельного сопротивления (также известного как «объемное» удельное сопротивление) полупроводникового материала.Значение в Ом-см – это внутреннее сопротивление данного материала независимо от формы или размера.

Многие материалы, которые являются толстыми или относительно большими, такие как кремниевые слитки (в отличие от тонкой пленки или слоя), могут быть измерены с помощью четырехточечного зонда для определения объемного удельного сопротивления. Сопротивление листа выражается как «Ом на квадрат» и используется при измерении слоя или тонкой пленки полупроводящего материала.

Определение того, что составляет тонкую пленку, основано на соотношении между расстоянием между концами одного из четырех точечных зондов и толщиной слоя.Сопротивление листа данного материала будет меняться в зависимости от толщины слоя. Ниже кратко объясняется, как рассчитать сопротивление листа, объемное сопротивление и толщину тонкой пленки, если известны только два из этих трех свойств.

Сопротивление листа (Ом на квадрат), умноженное на толщину материала в сантиметрах, равно объемному удельному сопротивлению (Ом-см).

Ответы на вопросы Джона Кларка, К. Энга, М.I.Mech.E., F.B.H.I., основатель Jandel Engineering Ltd.

В. Какой толщины может быть образец и можно ли его измерять как тонкую пленку, выраженную в омах на квадрат? Другими словами, в какой момент образец становится настолько толстым, что его больше нельзя измерять как тонкую пленку?

A. Когда толщина превышает 5/8 (62,5%) расстояния между двумя иглами, после чего сопротивление листа требует корректировки более чем на 1%. Итак, 0,625 мм (625 мкм) для головки зонда с шагом иглы 1 мм.

В. Если я измеряю толстый материал для определения объемного удельного сопротивления, выраженного в Ом-см, какой толщины должен быть образец, чтобы его можно было рассматривать как полубесконечный объем, для которого мне не нужно применять поправочный коэффициент?

A. Если толщина равна или больше пятикратного расстояния между зондами, поправочный коэффициент, применяемый к формуле удельного сопротивления (rho) = 2 x pi x s x V / I, меньше 0,1%

В. Я слышал, что расчеты сопротивления листов все еще применимы при толщине образца до 40% от расстояния между кончиками двух штырей, однако эта информация говорит, что это нормально до 62.5%, что означает, что пластины толщиной до 625 микрон можно измерить с помощью расчетов сопротивления листов. Разве большинство компаний не используют измерения объемного сопротивления при измерении неизолированных кремниевых пластин, большинство из которых имеют толщину около 550 микрон?

A. Вопрос в том, что вы считаете нормальным. Из графика на http://www.fourpointprobes.com/page16.pdf мы видим, что при t / s = 0,625 поправка составляет 0,9898 – фактически 0,99 и в пределах 1%. Расстояние между наконечниками менее 40% и измерения не нуждаются в корректировке.Я думаю, что большинство компаний измеряют объемное сопротивление своих пластин, но не с помощью уравнения объемного сопротивления – вот почему необходимо знать толщину пластин – если бы они использовали уравнение объемного сопротивления, им не нужно было бы знать пластину. толщина.

Если у кого-то есть прибор, который предполагает толщину пластины 550 микрон, он может измерить сопротивление листа и умножить его результат на 0,055, чтобы получить объемное сопротивление. Из графика на http://www.fourpointprobes.com/page14.pdf может показаться, что если вы измеряете объемную массу на пластине 550 микрон с головкой зонда 1,591 мм, тогда t / s = 0,34 и потребуется поправка 0,25.

Расчеты
Заказчик сообщил, что его танталовая пленка была поставлена ​​ему со значением поверхностного сопротивления 8,0389 Ом на квадрат, толщиной пленки 2500 ангстрем и объемным сопротивлением 201,94 мкОм-см. Обычно вы не знали бы все три из них, и поэтому вы могли бы использовать четырехточечный зонд для определения толщины, если было указано объемное удельное сопротивление, или вы могли бы определить объемное удельное сопротивление, если была указана толщина.Если бы у вас не было четырехточечного зонда, но вы знали толщину пленки и объемное удельное сопротивление, вы могли бы рассчитать сопротивление листа образца. Соотношение между этими значениями следующее:

Расчет объемного сопротивления на основе сопротивления и толщины листа:
Толщина слоя в сантиметрах, умноженная на значение сопротивления листа, выраженное в омах на квадрат, равна объемному удельному сопротивлению в Ом-см. Для вышеупомянутого тантала это дает: 0.000025 (толщина в см) x 8,0389 (значение Ом на квадрат) = 0,0002009725, что равно 200,9725 мкОм-см (что отклоняется менее чем на 0,5% от предоставленного значения 201,94 мкОм-см).

Расчет толщины на основе объемного удельного сопротивления и сопротивления листа:
Для расчета толщины слоя с использованием предоставленного значения объемного удельного сопротивления и (измеренного) значения сопротивления листа следует разделить объемное удельное сопротивление на значение сопротивления листа. Итак, снова для вышеупомянутого образца тантала 0.00020194 (201,94 мкОм-см) / 8,0389 (Ом на квадрат) = 2,5120352287004440

  • 4117354364e-5, что составляет 0,00002512035228700 сантиметров, или 2512,0352287 ангстрем (что соответствует ожидаемым 2500 ангстремам).

    Расчет сопротивления листа по толщине пленки и объемному сопротивлению:
    Объемное сопротивление, деленное на толщину слоя в сантиметрах, равняется сопротивлению листа. Итак, для слоя алюминия толщиной 200 микрон (или 0,02 см), поскольку объемное удельное сопротивление алюминия равно 0.-4. Это предполагает, что алюминиевая пленка чистая, поскольку значение объемного удельного сопротивления было взято из периодической таблицы элементов.

    Эти веб-страницы могут быть полезны при выполнении этих расчетов:

    http://onlineconversion.com/length_all.htm (открывается в новом окне)

    http://www.csgnetwork.com/sntodeccalc.html (открывается в новом окне)

    Дополнительные вопросы с ответами Джона Кларка, К. Энга, M.I.Mech.E., F.B.H.I., основателя Jandel Engineering Ltd.

    В. «Каков диапазон объемного удельного сопротивления (Ом-см), который может измерять испытательная установка Jandel RM2 в Ом-см?»

    A. Это регулярно возникает, и на него трудно ответить – позвольте мне привести вам пример, чтобы показать проблему. [Обновление: обратите внимание, что тестовый модуль RM2 был заменен несколько лет назад более новыми версиями тестового модуля Дженделя. Текущая версия испытательной установки и все версии, следующие за RM2, , Jandel RM Series Test Unit, , включают программное обеспечение для ПК , которое упрощает задачу расчета объемного удельного сопротивления пластин и объемных материалов, таких как слитки.7 Ом на квадрат. Объемное удельное сопротивление было бы численно равно сопротивлению листа, если бы образец имел толщину 1 см и был изготовлен из того же материала, из которого был получен показатель сопротивления листа. Трудно определить пределы объемного удельного сопротивления, которые может измерить испытательный блок RM2 – например, мы не смогли измерить объемное удельное сопротивление блока платины толщиной 1 см, потому что он слишком высокопроводящий, чтобы испытательный блок RM2 мог получить показания. . Если бы это была платиновая пленка толщиной 200 ангстрем, мы могли бы легко измерить сопротивление листа, и оно было бы примерно 100 Ом на квадрат.

    Рассмотрим конкретный образец пластины:

    Предположим, что пластина имеет толщину 0,5 мм и ее удельное сопротивление 0,005 Ом-см. Нажав кнопку Ом / кв., Мы можем настроить RM3-AR на выдачу 4,5324 мА, чтобы отображаемое мВ численно было равно сопротивлению листа в Ом / кв. В этой ситуации можно сказать, что:

    объемное удельное сопротивление = сопротивление листа x толщина в см.

    т.е. 0,005 = 4.5324 x 0,05 см x (мВ)
    —————————————
    4,5324
    = 0,005
    _____

    0,05
    = 0,10 мВ


    Это будет отображаемое значение.

    Конечно, если бы это была тонкая пленка, толщина была бы намного меньше 0.5 мм и сопротивление листа, соответственно, больше, чтобы можно было более точно рассчитать объемное удельное сопротивление. Это вечная проблема материалов с низким удельным сопротивлением, когда желателен дополнительный вольтметр, способный показывать микровольт или меньше. Такой вольтметр был бы полезен для материала 0,005 Ом-см, особенно если он был толще 0,5 мм.

    Если мы предположим, что мы говорим об объемном удельном сопротивлении кремниевых пластин, то, используя формулу rest = 2 x pi x s x V / I, мы рассчитаем это при расстоянии между наконечниками зонда, равным 1.6 Ом-см. Точность системы в пределах 0,3%

    Уравнение для расчета Ом-см без преобразования из сопротивления листа:

    2 x s x Pi (π) x V / I

    Где s – расстояние между каждым из четырех точечных наконечников щупа в см. Если использовать головку зонда с расстоянием между наконечниками 1,591 мм (62,6 мил), поскольку 1,591 мм составляет 1 / (2 x pi) см, он компенсируется до V / I.

    В. Я понимаю, что тестовый блок RM3 может считывать данные непосредственно в омах на квадрат для использования при измерении тонких пленок (сопротивление листа), но как мне измерять толстые материалы, которые измеряются в омах-см (объемное удельное сопротивление) ? Какой текущий уровень выбрать для конкретного материала?

    А . [Обновление: испытательный образец RM3 был заменен испытательным устройством серии RM , который включает программное обеспечение для ПК , которое позволяет рассчитывать и сохранять в формате CSV объемное удельное сопротивление как толстых материалов, так и тонких пленок. Новые испытательные блоки серии RM могут считывать непосредственно на экране в Ом-см (объемное удельное сопротивление), если вводится толщина образца или если указывается, что измеряется объемный материал, в дополнение к считыванию сопротивления листа, выраженного в Ом на квадрат или в милливольтах.Испытательные блоки серии RM также имеют кнопку, которую можно нажать для автоматического выбора диапазона, чтобы определить лучший выбор входного тока для измеряемого материала. При расчете удельного объемного сопротивления тонких пленок необходимо знать толщину слоя. Если кто-то предпочитает рассчитывать объемное удельное сопротивление без использования программного обеспечения серии RM или при использовании измерительной электроники, которая не будет считывать значения в Ом-см, есть относительно простой способ: переключиться из режима Ом-на-квадрат, чтобы электроника считывает в милливольтах и ​​следуйте этим инструкциям:]

    При измерении Ом-см в идеале вы захотите использовать ток, который упростит математические вычисления.

    Формула: 2 x pi x s x V / I, где s – расстояние между каждой иглой в см. Если вы используете датчик с расстоянием между наконечниками 1,591 мм (~ то же, что и 62,6 мил), это упрощает вычисления, поскольку 0,1591 равно 1 / (2 x пи). Следовательно, у нас будет:

    Удельное сопротивление = V / I

    Это означает, что если используется ток 1 мА, то измеренное значение напряжения (в милливольтах) = удельное сопротивление образца в Ом-см.

    Если вы хотите проводить измерения в диапазоне «Высокий», возможно, напряжение будет слишком высоким для измерения.В этом случае вы можете попробовать 100 мкА, и результат в мВ нужно будет умножить на 10. Если значение напряжения достаточно низкое (возможно, 9 мВ или около того), вы можете увеличить ток до 10 мА, а затем результат в мВ можно разделить на 10, чтобы получить удельное сопротивление (более высокие токи иногда могут дать более стабильные результаты). [Подробнее об измерении объемного удельного сопротивления без использования программного обеспечения можно прочитать здесь: http://www.fourpointprobes.com/hm21-srm-hand-held-meter-with-srm-probe-head/. Та же процедура, которая описана в отношении ручного измерителя HM21, применима и к испытательным установкам серии RM, однако более поздние версии испытательного прибора серии RM будут считываться на дисплее в Ом-см, если ввести толщину пленки или если один указывает, что измеряется объемное удельное сопротивление материала.По сравнению с HM21, испытательные блоки серии RM имеют больший диапазон измерения на обоих концах шкалы, и они автоматически выбирают диапазон, тогда как HM21 не выполняет автоматический выбор диапазона. И испытательный стенд серии RM, и HM21 включают программное обеспечение, которое можно использовать для расчета объемного удельного сопротивления.]

    Некоторую информацию о выборе наилучшего выбора входного тока при использовании электроники с четырехточечным датчиком, не поддерживающей автоматический выбор диапазона, можно найти здесь: http://www.fourpointprobes.com/reversing_current.pdf

    В. Что, если я хочу измерить объемное удельное сопротивление с помощью зонда с шагом наконечника 1 мм вместо 1,59 мм? Могу ли я установить входной ток так, чтобы значение в милливольтах по-прежнему соответствовало объемному удельному сопротивлению в Ом-см?

    A. Это можно сделать, однако математика в этом случае будет выполняться путем регулировки тока, а не регулировки промежутка. Следовательно:

    R (b) = 2 x pi x s x V / I

    R (б) = 0.62832 х V / I

    Мы умножаем на расстояние (1 / 0,62832 дает 0,1591 мм), но мы делим на ток, поэтому ток должен быть 628,32 мкА (0,62832 мА)

    Этот ток может быть увеличен / уменьшен в 10 раз, если этого требует образец. (см. следующую ссылку для получения информации о выборе наилучшего выбора входного тока при использовании электроники с четырехточечным датчиком без автоматического выбора диапазона: http://www.fourpointprobes.com/reversing_current.pdf

    Такие измерения необходимо проводить с помощью программируемого источника тока, такого как испытательный блок серии RM, который позволяет использовать такой входной ток.-3 = 1,05 МОм / квадрат

    Итак, для слоя меди толщиной 16 микрон или меньше можно использовать серию RM. Если бы вы попытались измерить кусок меди толщиной, скажем, 1 мм, то его нельзя было бы измерить с помощью метода четырехточечного зонда. Четырехточечный зонд можно использовать для расчета поверхностного сопротивления очень проводящих материалов, и если известна толщина слоя, то можно рассчитать объемное удельное сопротивление. Или, если известно объемное удельное сопротивление материала, можно измерить тонкую пленку, чтобы вычислить толщину слоя.


    Четырехточечные зонды – это подразделение компании Bridge Technology. Чтобы запросить дополнительную информацию, позвоните в Bridge Technology по телефону (480) 988-2256 или отправьте электронное письмо Ларри Бриджу по адресу: [email protected]

    .
  • Оставить комментарий

    Ваш адрес email не будет опубликован.
