Задача № 1. Расчет многопролетной статически определимой
балки на неподвижную и подвижную нагрузки
Для заданной расчетной схемы балки требуется:
– произвести кинематический анализ системы;
– построить поэтажную схему;
– построить эпюры внутренних усилий от заданной нагрузки;
– построить линии влияния М и Q (для указанных преподавателем
сечений) и линии влияния опорных реакций R;
– по построенным линиям влияния определить усилия и опорные реакции
внутренних усилий.
Исходные данные для решения задачи даются в табл. 2, а расчетная схема

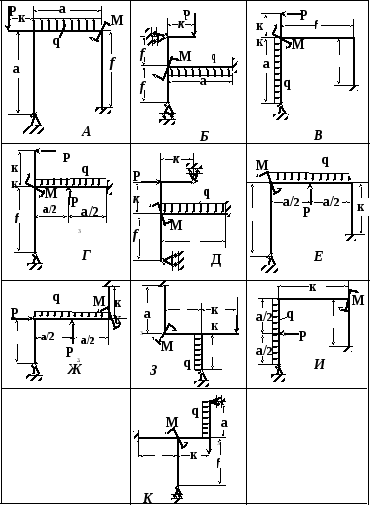

многопролетной статически определимой балки приведена на рис.1.
Похожие работы
Готовое решение задач по строительной механике
Решение задач, Строительная механика
Смотреть
Готовое решение задач по строительной механике
Решение задач, Строительная механика
Смотреть
4 готовы задачи по строительной механике
Решение задач, Строительная механика
Смотреть
3 готовые задачи по строительной механике
Решение задач, Строительная механика
Смотреть
Сделайте индивидуальный заказ на нашем сервисе.
Там эксперты помогают с учебой без посредников Разместите задание – сайт бесплатно отправит его исполнителя, и они предложат цены.
1 000 +
Новых работ ежедневно
Работы выполняют эксперты в своём деле. Они ценят свою репутацию, поэтому результат выполненной работы гарантирован
108293
рейтинг
2672
работ сдано
1225
отзывов
101115
рейтинг
5241
работ сдано
2357
отзывов
73493
рейтинг
1850
работ сдано
1166
отзывов
62710
рейтинг
1046
работ сдано
598
отзывов
Тип работыВыберите тип работыКонтрольнаяРешение задачКурсоваяРефератОнлайн-помощьТест дистанционноЛабораторнаяЧертежЭссеОтветы на билетыПеревод с ин. языкаДокладСтатьяБизнес-планПодбор литературыШпаргалкаПоиск информацииРецензияДругое
Илья
Балтийская Государственная Академия Рыбопромыслового Флота (БГАРФ)
Не первый раз работаю с автором, все как обычно – быстро и качественно!)
Вячеслав
Супер! )
Второй раз обращаюсь к Сергею Александровичу.
Задание было выполнено раньше срока.
Спасибо!
Валентина
СибГУ им. Решетнева
Заказала решение задачи у данного исполнителя.Задача нужна была очень срочно, Кристина пош…
Не первый раз работаю с автором, все как обычно – быстро и качественно!)
Илья
Балтийская Государственная Академия Рыбопромыслового Флота (БГАРФ)
Второй раз обращаюсь к Сергею Александровичу. Задание было выполнено раньше срока. Спасибо!
Вячеслав
Супер! )
Заказала решение задачи у данного исполнителя.Задача нужна была очень срочно, Кристина пошла на встречу и решила очень быстро! Очень довольна качеством работы!
Валентина
СибГУ им. Решетнева
Ежедневно эксперты готовы работать над 1000 заданиями. Контролируйте процесс написания работы в режиме онлайн
1 минуту назад
8 минут назад
9 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
11 минут назад
Закажи индивидуальную работу за 1 минуту!
Размещенные на сайт контрольные, курсовые и иные категории работ (далее — Работы) и их содержимое предназначены исключительно для ознакомления, без целей коммерческого использования.
Все права в отношении Работ и их содержимого принадлежат их законным правообладателям. Любое их использование возможно лишь с согласия законных правообладателей. Администрация сайта не несет ответственности за возможный вред и/или убытки, возникшие в связи с использованием Работ и их содержимого.Задачи по строительной механике – презентация онлайн
Похожие презентации:
Строительная механика. Статически определимые системы. Многопролётные статически определимые балки
Строительная механика. Методы определения силовых факторов в деформируемых системах
Строительная механика. Статически определимые плоские фермы. (Часть 1)
Строительная механика. Часть 2. Понятие о нелинейно деформируемых системах и методах их расчёта
Строительная механика стержней. Метод сил. Метод перемещений
Курс лекций по сопротивлению материалов (модуль 1, лекции 1-8)
Вероятностные методы строительной механики и теория надёжности строительных конструкций (ВМСМ и ТНСК)
Уравнения строительной механики.
Вариационные принципы строительной механики
Курс лекций по сопротивлению материалов
Сопротивление материалов
2. Задача № 1
Для стального статически неопределимогобруса переменного поперечного сечения
требуется:
раскрыть статическую неопределимость;
построить эпюру продольных сил;
построить эпюры нормальных напряжений,
приняв А= 2см2
построить эпюры нормальных перемещений;
проверить прочность бруса при заданном nT.
3. Решение:
Рис. 1В заделках бруса возникают реакции, направленные
вдоль его оси. Имеем систему сил, направленных по
одной прямой, для которой статика дает одно
уравнение равновесия:
ΣX = 0; – HA + F1 + F2 – HB = 0 (1)
Неизвестных реактивных сил две, следовательно,
система один раз статически неопределима.
Для составления уравнения перемещений отбросим
действие на брус соответствующей реактивной силой
HB (рис.
1, б). Получим статически определимый брус,нагруженный, кроме заданных сил F1 и F2,
неизвестной реактивной силой HB = X.
Этот статически определимый брус нагружен так
же, как заданный статически неопределимый, т.е.
эквивалентен ему. Эквивалентность этих двух брусьев
позволяет утверждать, что второй брус деформируется
так же, как первый, т.е. перемещение λB сечения B
равно нулю, так как фактически (в заданном брусе)
λB = 0.
Применив принцип независимости действия сил,
перепишем это уравнение в виде:
λB = λBF1 + λBF2 + λBX = 0 (2)
т.е. перемещение от совместного действия всех сил
равно алгебраической сумме перемещений от
действия каждой силы в отдельности.
В обозначениях перемещений первая буква индекса
указывает, о перемещении какого сечения идет речь;
вторая – причину, вызывающую это перемещение
(сила F1 и т.д.).
На рис. 2 показаны
схемы нагружения бруса
каждой
из
сил
в
отдельности,
там
же
Рис.
2показаны
соответствующие реакции левой заделки. Пользуясь
равно удлинению участка AC.
2 F 2a
BF1
E 3A
равно сумме удлинений участков AD и
BF
DE.
равно сумме укорочений участков
X 4a X 2a X 3a
AD, DK, KB.
E
3
A
E
A
E
2
A
2
BX
F 4a F a
E 3A E A
Подставляя значения λBF1 ; λBF2 и λBX в уравнение
(2), имеем:
откуда
2 F 2a F 4a F a X 4a X 2a X 3a
0
E 3A E 3A E A E 3A E A E 2 A
X
22
F
29
Статическая неопределимость раскрыта – имеем
статически определимый брус, заделанный одним
22F
X
концом, нагруженный известными силами F1, F2 и
29
(рис. 3, а). Эпюры продольных сил и нормальных
статически определимого бруса.
HA = F1 + F2 – HB = 2F + F – 22/29F = 65/29F
Определение продольных сил на каждом участке:
AC: HA = 65/29F
CE: 65/29F – 2F = 7/29F
EB: X = 65/29F – 2F – F = – 22/29F
Определение напряжение:
AC
CD
65 F
, МПа
29 3 A
7 F
, МПа
29 3 A
DE
7 F
, МПа
29 A
EK
KB
22 F
, МПа
29 A
22 F
, МПа
29 2 A
Наибольшие по абсолютной величине напряжения
возникают в поперечных сечениях участка EK – это
опасные сечения.
Эпюра перемещений дана на рис. 3, г; для
a
сокращения записей введено обозначение
E A
Построение
эпюры
начинаем
от
левого
защемленного конца бруса:
λА = 0;
65 29 F 2a 130 F ;
l
C
AC
D C lCD
E 3A
87
7 / 29 F 2a 144 F .
130
F
87
E 3A
87
и т.д.
На правом конце бруса, в сечении В, ордината
эпюры λ равна нулю, так как в заданном брусе это
сечение жестко закреплено, именно из этого условия
определена величина X.
Проверка прочности:
nT = T / max = 260 / 151.6 = 1.72 > [nT] = 1,6
