200 лет назад был открыт электромагнетизм

15.02.2020 11:34

6291

Добавить в закладки

Природу одолеть превыше наших сил:
Смиримся же пред ней, не умствуя нимало.
«Зачем ты льнешь?» — Магнит Железу говорил.
«Зачем влечешь меня?» — Железо отвечало.
Иван Дмитриев, 1800 г.

XIX век поставил перед миром много новых вопросов, на которые наука того времени успешно нашла ответы. Так, например, люди давно мечтали научиться управлять “магнитной силой”, задавались вопросом: каким образом передается действие одного магнита на другой? Этот же вопрос касался и электрических зарядов, которые тоже влияют друг на друга на расстоянии. Для ответа была предложена идея поля Майкла Фарадея, работу над которой позже продолжил и Джеймс Максвелл. А объединить электрическое и магнитное взаимодействие в одно взаимодействие удалось благодаря опыту 1820 года в Дании.

Ровно 200 лет назад, 15 февраля 1820 года, был открыт электромагнетизм. В этот день, в Университете Копенгагена во время лекции, профессор физики Ханс Кристиан Эрстед показал действие электрического тока на магнитную стрелку. В качестве источника тока физик использовал электрическую батарею. Он продемонстрировал, что под воздействием поднесенного на близкое расстояние проводника магнитная стрелка компаса отклоняется. Открытие датчанина привело к появлению новой области физики под названием электромагнетизм. 21 июля 1820 г. на латинском языке вышла брошюра Эрстеда “Опыты, касающиеся действия электрического конфликта на магнитную стрелку”. Ученый сам разослал свою работу во все научные учреждения и физические журналы, подчеркнув важность своего  открытия.

«Основной вывод из этих опытов состоит в том, что магнитная стрелка отклоняется от своего положения равновесия под действием вольтаического аппарата и что этот эффект проявляется, когда контур замкнут, и он не проявляется, когда контур разомкнут. Именно потому, что контур оставался разомкнутым, не увенчались успехом попытки такого же рода, сделанные несколько лет тому назад известными физиками». Из брошюры

Ханс Кристиан Эрстед. Фото: eduspb.com

Работа Эрстеда была переведена на английский, немецкий, итальянский и другие языки, а сам он получил всемирное признание. Десять лет спустя, с 1830 году, Ханс Эрстед стал почетным членом Петербургской академии наук. Открытие Эрстеда вдохновило Андре-Мари Ампера – одного из основоположников электродинамики -, Ж.Био, Ф.Савара и многих других ученых.

Датский физик также построил первый термоэлемент, занимался исследованиями свойств жидкостей и газов, акустическими опытами, был страстным поклонником философии и выдающимся популяризатором науки. Эрстед, как и Джеймс Максвелл, одним из первых высказал мысль о свете как об электромагнитном явлении. Самое главное научное достижение Максвелла — создание теории электромагнитного поля.

Он считал свет одним из видов электромагнитного излучения, что нашло прекрасное экспериментальное подтверждение, а также теоретически рассчитал давление света. Максвелл оставил свой след во многих областях физики, сконструировал ряд важных приборов.

Человек, как и всё живое на планете, подвержен действию электромагнетизма, а саму нашу Землю можно сравнить с большим магнитом. Наше геомагнитное поле существует не менее 3,5 млрд лет и за это время магнитные полюса тысячи раз обменивались местами. Эйнштейн называл земной магнетизм одной из пяти величайших загадок физики XX века. Именно благодаря магнетизму мы можем наблюдать захватывающее дух Полярное сияние. Мы видим его, когда альфа-частицы солнечного ветра как бы навиваются на магнитные поля Земли на полюсах и попадают в нашу атмосферу, вызывая ионизацию и возбуждение атомов газа в ней.

● В 1930 году Международной электротехнической комиссией введена единица измерения напряжённости магнитного поля в системе СГС ” Эрстед” (русское обозначение Э, международное обозначение Oe).  1 эрстед равен напряжённости магнитного поля в вакууме при индукции 1 гаусс.

● Сказка Г.Х.Андерсена “Два брата” посвящена Хансу Эрстеду и его младшему брату Андеру.

● Ханс Кристиан Эрстед создал первую в Дании физическую лабораторию

Материал подготовлен на основе информации из открытых источников.

Автор Янина Хужина

джеймс максвелл ханс кристиан эрстед электромагнетизм

Информация предоставлена Информационным агентством “Научная Россия”. Свидетельство о регистрации СМИ: ИА № ФС77-62580, выдано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций 31 июля 2015 года.

НАУКА

ДЕТЯМ

Ускоритель ЭГ-5: от выведения засухоустойчивого риса до звездного нуклеосинтеза

18:30 / Физика

Ученые вывели формулу индивидуального расчета рисков тромбообразования

18:00 / Медицина

Кислород поможет лечить ожоги и травмы

17:45 / Здравоохранение, Медицина, Новые технологии

Водородную энергетику России развивают ученые ЮФУ

17:30 / Химия, Энергетика

Небольшие естественные возгорания или ветровалы поддерживают биоразнообразие лесных ландшафтов

16:30 / Биология

Внутри виртуальной реальности.

Как работает эффект присутствия

16:00 / Наглядный пример, Новые технологии, Экспертный разговор

Ученые выяснили, как ВИЧ может способствовать развитию лимфом

15:30 / Биология, Медицина

«Болевые нейроны» напрямую защищают кишечник от повреждений

15:00 / Биология

Ученые обнаружили следы Тунгусского феномена на дне озер

14:30 / Биология, Экология

Скончался известный ученый-ядерщик, академик РАН Ашот Саркисов

14:30 / Наука и общество, Энергетика

Памяти великого ученого. Наука в глобальном мире. “Очевиднное – невероятное” эфир 10.05.2008

04.03.2019

Памяти великого ученого. Нанотехнологии. “Очевидное – невероятное” эфир 3.08.2002

04.03.2019

Вспоминая Сергея Петровича Капицу

14.02.2017

Смотреть все

История открытия электромагнитных волн

Открытие электромагнитных волн — замечательный пример взаимодействия эксперимента и теории. На нем видно, как физика объединила, казалось бы, абсолютно разнородные свойства — электричество и магнетизм, — обнаружив в них различные стороны одного и того же физического явления — электромагнитного взаимодействия. На сегодня это одно из четырех известных фундаментальных физических взаимодействий, к числу которых также относятся сильное и слабое ядерные взаимодействия и гравитация. Уже построена теория электрослабого взаимодействия, которая с единых позиций описывает электромагнитные и слабые ядерные силы. Имеется и следующая объединяющая теория — квантовая хромодинамика — которая охватывает электрослабое и сильное взаимодействия, но ее точность несколько ниже. Описать

все фундаментальные взаимодействия с единых позиций пока не удается, хотя в этом направлении ведутся интенсивные исследования в рамках таких направлений физики, как теория струн и квантовая гравитация.

Электромагнитные волны были предсказаны теоретически великим английским физиком Джеймсом Кларком Максвеллом (вероятно, впервые в 1862 году в работе «О физических силовых линиях», хотя подробное описание теории вышло в 1867 году).

Он прилежно и с огромным уважением пытался перевести на строгий математический язык немного наивные картинки Майкла Фарадея, описывающие электрические и магнитные явления, а также результаты других ученых. Упорядочив одинаковым образом все электрические и магнитные явления, Максвелл обнаружил ряд противоречий и отсутствие симметрии. Согласно закону Фарадея переменные магнитные поля порождают электрические поля. Но не было известно, порождают ли переменные электрические поля — магнитные. Избавиться от противоречия и восстановить симметрию электрического и магнитного полей Максвеллу удалось, введя в уравнения дополнительный член, который описывал возникновение магнитного поля при изменении электрического. К тому времени благодаря опытам Эрстеда уже было известно, что постоянный ток создает вокруг проводника постоянное магнитное поле. Новый член описывал другой источник магнитного поля, но его можно было представить как некий воображаемый электрический ток, который Максвелл назвал

током смещения, чтобы отличить от обычного тока в проводниках и электролитах — тока проводимости. В итоге получилось, что переменные магнитные поля порождают электрические поля, а переменные электрические — магнитные. И тогда Максвелл понял, что в такой связке колеблющиеся электрическое и магнитное поля могут отрываться от порождающих их проводников и двигаться через вакуум с определенной, но очень большой скоростью. Он вычислил эту скорость, и она оказалась около трехсот тысяч километров в секунду.

Потрясенный полученным результатом, Максвелл пишет Уильяму Томсону (лорду Кельвину, который, в частности, ввел абсолютную шкалу температур): «Скорость поперечных волновых колебаний в нашей гипотетической среде, вычисленная из электромагнитных опытов Кольрауша и Вебера, столь точно совпадает со скоростью света, вычисленной из оптических опытов Физо, что мы едва ли может отказаться от вывода, что свет состоит из поперечных колебаний той же самой среды, которая является причиной электрических и магнитных явлений». И далее в письме: «Я получил свои уравнения, живя в провинции и не подозревая о близости найденной мной скорости распространения магнитных эффектов к скорости света, поэтому я думаю, что у меня есть все основания считать магнитную и светоносную среды как одну и ту же среду. ..»

Уравнения Максвелла далеко выходят за рамки школьного курса физики, но они так красивы и лаконичны, что их стоит разместить на видном месте в кабинете физики, ведь большинство значимых для человека явлений природы удается описать с помощью всего нескольких строчек этих уравнений. Так сжимается информация, когда объединяются ранее разнородные факты. Вот один из видов уравнений Максвелла в дифференциальном представлении. Полюбуйтесь.

∇E = 4πρ	Закон Кулона
∇B = 0&	магнитные заряды не существуют в природе
[∇E] = –1/c(δB/δt)	закон Фарадея
[∇B] = (4π/c)j + (1/c)(δE/δt)	Закон Ампера, с током смещения Максвелла (второй член правой части)
F = q(E+ [(v/c)×B])	Сила Лоренца

Хочется подчеркнуть, что из расчетов Максвелла получалось обескураживающее следствие: колебания электрического и магнитного полей — поперечные (что он сам все время подчеркивал). А поперечные колебания распространяются только в твердых телах, но не в жидкостях и газах. К тому времени было надежно измерено, что скорость поперечных колебаний в твердых телах (попросту скорость звука) тем выше, чем, грубо говоря, тверже среда (чем больше модуль Юнга и меньше плотность) и может достигать нескольких километров в секунду. Скорость поперечной электромагнитной волны была почти в сто тысяч раз выше, чем скорость звука в твердых телах. А надо заметить, что характеристика жесткости входит в уравнение скорости звука в твердом теле под корнем. Получалось, что среда, через которую идут электромагнитные волны (и свет), имеет чудовищные характеристики упругости. Возник крайне тяжелый вопрос: «Как же через такую твердую среду движутся другие тела и не чувствуют ее?» Гипотетическую среду назвали — эфиром, приписав ему одновременно странные и, вообще говоря, взаимоисключающие свойства — огромную упругость и необычайную легкость.

Работы Максвелла вызвали шок среди ученых-современников. Сам Фарадей с удивлением писал: «Сначала я даже испугался, когда увидел такую математическую силу, примененную к вопросу, но потом удивился, видя, что вопрос выдерживает это столь хорошо». Несмотря на то, что взгляды Максвелла опрокидывали все известные на то время представления о распространении поперечных волн и о волнах вообще, прозорливые ученые понимали, что совпадение скорости света и электромагнитных волн — фундаментальный результат, который говорит, что именно здесь физику ожидает основной прорыв.

К сожалению, Максвелл умер рано и не дожил до надежного экспериментального подтверждения своих расчетов. Международное научное мнение изменилось в результате опытов Генриха Герца, который через 20 лет (1886–89) в серии экспериментов продемонстрировал генерацию и прием электромагнитных волн. Герц не только в тиши лаборатории получил правильный результат, но страстно и бескомпромиссно защищал взгляды Максвелла. Причем он не ограничился экспериментальным доказательством существование электромагнитных волн, но и исследовал их основные свойства (отражение от зеркал, преломление в призмах, дифракцию, интерференцию и т.  д.), показав полную тождественность электромагнитных волн со светом.

Любопытно, что за семь лет до Герца, в 1879 году английский физик Дэвид Эдвард Юз (Хьюз — D. E. Hughes) тоже продемонстрировал перед другими крупными учеными (среди них был также блестящий физик и математик Георг-Габриель Стокс) эффект распространения электромагнитных волн в воздухе. В результате обсуждений ученые пришли к выводу, что видят явление электромагнитной индукции Фарадея. Юз расстроился, не поверил самому себе и опубликовал результаты лишь в 1899 году, когда теория Максвелла-Герца стала общепринятой. Этот пример говорит, что в науке настойчивое распространение и пропаганда полученных результатов имеет часто не меньшее значение, чем сам научный результат.

Генрих Герц так подытожил результаты своих экспериментов: «Описанные эксперименты, как, по крайне мере, кажется мне, устраняют сомнения в тождественности света, теплового излучения и электродинамического волнового движения».

Далее: Великое объединение

Магнитное поле.

11 класс. Физика. – Объяснение нового материала.

Комментарии преподавателя

Магнитное действие электрического тока  наблюдается всегда, когда существует электрический ток. Проявляется магнитное действие, например, в том, что между проводниками с током возникают силы взаимодействия, которые называются магнитными силами. Чтобы изучить магнитное действие тока, воспользуемся магнитной стрелкой. (Она, как известно, является главной частью компаса.) Напомним, что у магнитной стрелки имеется два полюса — северный и южный. Линию, соединяющую полюсы магнитной стрелки, называют её осью.

Магнитную стрелку ставят на остриё, чтобы она могла свободно поворачиваться.

Рассмотрим теперь опыт, показывающий взаимодействие проводника с током и магнитной стрелки. Такое взаимодействие впервые обнаружил в 1820 г. датский учёный Ханс Кристиан Эрстед. Его опыт имел большое значение для развития учения об электромагнитных явлениях.

Эрстед Ханс Кристиан (1777—1851)
Датский физик. Обнаружил действие электрического тока на магнитную стрелку, что при вело к возникновению новой области физики — электромагнетизма.

Опыт Эрстеда

Расположим проводник, включённый в цепь источника тока, над магнитной стрелкой параллельно её оси (рис.). При замыкании цепи магнитная стрелка отклоняется от своего первоначального положения (на рисунке показано пунктиром). При размыкании цепи магнитная стрелка возвращается в своё начальное положение. Это означает, что проводник с током и магнитная стрелка взаимодействуют друг с другом.

Рис.  Взаимодействие проводника с током и магнитной стрелки

Выполненный опыт наводит на мысль о существовании вокруг проводника с электрическим током магнитного поля. Оно и действует на магнитную стрелку, отклоняя её.

Магнитное поле существует вокруг любого проводника с током, т. е. вокруг движущихся электрических зарядов. Электрический ток и магнитное поле неотделимы друг от друга.

Таким образом, вокруг неподвижных электрических зарядов существует только электрическое поле, вокруг движущихся зарядов, т. е. электрического тока, существует и электрическое, и магнитное поле. Магнитное поле появляется вокруг проводника, когда в последнем возникает ток, поэтому ток следует рассматривать как источник магнитного поля. В этом смысле надо понимать выражения «магнитное поле тока» или «магнитное поле, созданное током».

Существование магнитного поля вокруг проводника с электрическим током можно обнаружить различными способами. Один из таких способов заключается в использовании мелких железных опилок.

В магнитном поле опилки — маленькие кусочки железа — намагничиваются и становятся магнитными стрелочками. Ось каждой стрелочки в магнитном поле устанавливается вдоль направления действия сил магнитного поля.

На рисунке изображена картина магнитного поля прямого проводника с током. Для получения такой картины прямой проводник пропускают сквозь лист картона. На картон насыпают тонкий слой железных опилок, включают ток и опилки слегка встряхивают. Под действием магнитного поля тока железные опилки рас полагаются вокруг проводника не беспорядочно, а по концентрическим окружностям.

Рис. Картина магнитного поля проводника с током

Линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называют магнитными линиями магнитного поля.

Направление, которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление магнитной линии магнитного поля.

Цепочки, которые образуют в магнитном поле железные опилки, показывают форму магнитных линий магнитного поля.

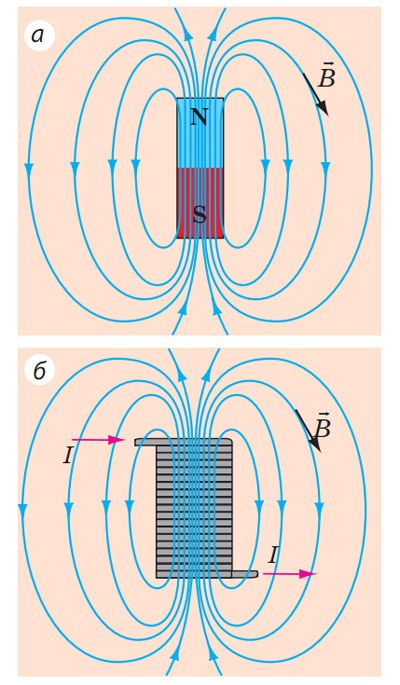

Магнитные линии магнитного поля тока представляют собой замкнутые кривые, охватывающие проводник.

С помощью магнитных линий удобно изображать магнитные поля графически. Так как магнитное поле существует во всех точках пространства, окружающего проводник с током, то через любую точку можно провести магнитную линию.

Рис.  Расположение магнитных стрелок вокруг проводника с током

На рисунке  а показано расположение магнитных стрелок вокруг проводника с током. (Проводник расположен перпендикулярно плоскости чертежа, ток в нём направлен от нас, что условно обозначено кружком с крестиком.) Оси этих стрелок устанавливаются вдоль магнитных линий магнитного поля прямого тока. При изменении направления тока в проводнике все магнитные стрелки поворачиваются на 180° (рис. б; в этом случае ток в проводнике направлен к нам, что условно обозначено кружком с точкой). Из этого опыта можно заключить, что направление магнитных линий магнитного поля тока связано с направлением тока в проводнике.

Действие магнитного поля на движущийся электрический заряд

«Модели эфиров»

Если бы Андре Мари Ампер (рис. 1) знал о действии электрического тока, то продвинулся гораздо дальше в своих открытиях.

Рис. 1. Андри Мари Ампер

Как и многие учёные того периода Ампер придерживался «модели эфира»: электрический ток – эфир, некая жидкость, которая протекает по проводникам. Именно отсюда и сам термин «электрический ток» – то, что течёт. Только в самом конце XIX века – вначале ХХ модели эфиров стали отходить, а на смену им стали появляться новые модели адекватнее отражающие наблюдаемые явления. В частности были открыты катодные лучи, была выявлена радиоактивность, проведены исследования Фарадея по электролизу – всё это наводило на мысль о существовании заряжённых частиц, которые как-то движутся.

Электронная модель Хендрика Лоренца

Серьёзную модель предложил учёный Хендрик Лоренц (рис. 2) так называемую «электронную модель». При образовании кристаллической решётки металлов, от каждого атома металла отрывается по одному внешнему электрону, таким образом, в узлах кристаллической решётки находятся положительные ионы, а в объёме этой решётки почти свободно могут двигаться электроны (рис. 3).

Рис. 2. Хендрик Лоренц

Такая модель является достаточно устойчивой, потому что действуют электростатические силы между положительно заряжённой решёткой и электронным окружением. Именно поэтому металлы достаточно прочны для разряжения, но в то же время, ковки.



Рис. 3. Кристаллическая решетка

Модель, предложенная Лоренцом, хороша хотя бы тем, что достаточно легко объясняла возникновение электрического тока в металлах. При обычных условиях эти электроны находятся в беспорядочном движении вокруг кристаллической решётки. И только при подаче разности потенциалов на конце проводника, когда внутри проводника появляется электрическое поле, кроме этой хаотической составляющей появляется другая – упорядоченная составляющая или направленное движение. Именно это движение, согласно модели Лоренца, представляет собой электрический ток.

Так, со стороны магнитного поля  на проводник с током (I), действует сила Ампера  перпендикулярная направлению тока и направлению линии магнитного поля. (Рис. 4)

Рис. 4. Направленное движение

«Если электрический ток представляет собой направленное движение зарядов, то не будет ли со стороны магнитного поля действовать такая же сила» – примерно, так рассуждал Лоренц. В выражение для силы Ампера (1.1.) вместо силы тока подставим определение силы тока – отношение перенесенного заряда в проводнике ко времени, за которое было осуществлено данное перенесение.

  (1.1)

   (1.2)

Также заметим, что отношение элемента длины проводника к интервалу времени – скорость движения заряда.

   (1.3)

Тогда выражение принимает вид (6.4.). Модуль силы равен произведению величины магнитной индукции поля на количество переносимого через проводник заряда на скорость частиц, которые переносят заряд и на синус угла между направлением движения заряда и  направлением вектора магнитной индукции.

 (1.4)

Учтём, что носителями электрического тока в проводнике являются электроны, величина зарядов которых одинакова. Поэтому можно записать, что совокупный заряд, переносимый через поперечное сечение проводника – произведение элементарного заряда на количество электронов переносимых через поперечное сечение проводника.

  (1.5)

 (1.6)

Вывод приведенной формулы был сугубо формальным, однако, даже такой вывод позволял предположить, что не только на проводник с током, но и на отдельный заряд в магнитном поле будет действовать сила со стороны этого поля. Предположим, что число зарядов равно единице и этот заряд движется не внутри кристаллической решётки, а в свободном пространстве. Возникает вопрос: что произойдёт с этим зарядом, если он войдёт в область, где существует однородное магнитное поле? Согласно нашей гипотезе, на частицу, движущуюся в однородном магнитном поле, должна действовать сила, которая перпендикулярна скорости этой частицы (поскольку именно так будет направлен электрический ток, связанный с движением этих частиц) и перпендикулярна линиям магнитного поля. Величина этой силы будет определяться так:

Проверка гипотезы Лоренца – принцип работы электронно-лучевой трубки

Открытие катодных лучей, а также радиоактивности позволили проверить экспериментально гипотезу Лоренца. Воспользуемся электронно-лучевой трубкой (рис. 5)

Рис. 5. Электронно-лучевая трубкой

В вакуумной трубке размещены две пластины: анод и катод. На катод подаётся отрицательный потенциал, на анод – положительный. Для того чтобы в трубке возникли свободные электроны, катод нагревается нитью накала. Свободные электроны металлического катода вблизи его поверхности могут покидать эту поверхность, обладая высокой кинетической энергией за счёт нагревания – явление термоэлектронной эмиссии. Свободные электроны, покинувшие поверхность катода, попадают в зону действия электрического поля между анодом и катодом. Линии напряжённости этого поля направлены от анода к катоду. Электроны, будучи отрицательно заряженными частицами, движутся от катода к аноду – против линии напряжённости поля. Так в трубке возникает электрический ток, направленный от анода к катоду. Если использовать анод, покрытый специальным материалом, который светится при попадании на него заряжённых частиц, можно пронаблюдать место попадания электронов по световому пятну. Именно так и работает электронно-лучевая трубка. При подаче напряжения на анод и катод мы видим небольшое зелёное пятно на аноде – это место бомбардировки экрана электронами.

Опыты с осциллографом

Если воспользоваться осциллографом (рис.6), то будет показано не световое пятно, а светящаяся линия. Когда одним из полюсов подводят к горизонтальной линии, находящейся на осциллографе – она отклоняется от своего первоначального значения в направлении перпендикулярном направлению скорости и направлению линий магнитного поля, поскольку магнитное поле направлено от северного полюса к южному. Это на качественном уровне подтверждает гипотезу.

Попытаемся получить не только качественные, но и количественные результаты. Для этого будем проверять зависимость силы действующей со стороны магнитного поля от различных факторов. В частности от скорости движения электронов. Каким образом можно поменять скорость движения электронов в осциллографе? При помощи регулировки яркости линии на осциллографе можно изменить скорость движения электронов в осциллографе. Чем ярче линия – тем быстрее движется электроны внутри трубки. Если поднести магнит к осциллографу северным полюсом и менять скорость движения электронов – то по мере уменьшения яркости – искажение лини также будет уменьшаться. Это означает, что сила, действующая со стороны магнитного поля на электроны, при уменьшении скорости электронов тоже уменьшается. Более точные измерения дадут нам прямую пропорциональность между силой, действующей со стороны магнитного поля на движущиеся заряды и скоростью этих зарядов. Сила, действующая на заряды со стороны магнитного поля, пропорциональна индукции – если поднести несколько магнитов к осциллографу, то искажение будет гораздо сильнее. Величина силы действующей со стороны магнитного поля на движущийся заряд зависит от взаимного направления вектора магнитной индукции и вектора скорости движения частиц – при поднесении магнитов к осциллографу южным полюсом – линия будет искажаться в противоположном направлении.

Рис. 6. Осциллограф

Электромагниты

Обобщим выводы из проделанных экспериментов. На движущийся в магнитном поле заряд (q) со стороны магнитного поля действует сила (F), направление которой зависит от взаимного направления вектора скорости движения () заряда и вектора магнитной индукции поля (В). Величина силы пропорциональна скорости движения заряда и модулю магнитной индукции. Направление силы определяется по правилу «Левой руки» (рис. 4).

 (1.7)

Таким образом, полученное ранее выражение для силы, описывает взаимодействие магнитного поля с движущимся в этом поле электрическим зарядом. Открытие силы действия магнитного поля на движущийся в нём заряд стало возможным только благодаря улучшению представлений о строении вещества, электрическом токе в металлах, движении заряженных частиц. И огромную роль во всех этих задачах сыграл Лоренц, поэтому открытая сила и получила название – сила Лоренца.

Применение сил Ампера и Лоренца в науке и технике. Амперметр, телеграф, электромагниты, масс-анализаторы

Взаимодействие проводников с током

Выделим основные открытия Ампера в области электромагнетизма:

1. Взаимодействия проводников с током

Два параллельных проводника с токами притягиваются друг к другу, если токи в них сонаправлены и отталкиваются, если токи в них противонаправлены.

Закон Ампера гласит:

Сила взаимодействия двух параллельных проводников пропорциональна произведению величин токов в проводниках, пропорциональна длине этих проводников и обратно пропорциональна расстоянию между ними.

  (1.1.)

F – сила взаимодействия двух параллельных проводников,

I1, I2 – величины токов в проводниках,

∆ℓ − длина проводников,

r – расстояние между проводниками.

Открытие этого закона позволило ввести в единицы измерения величину силы тока, которой до того времени не существовало. Так, если исходить из определения силы тока как отношения количества заряда перенесённого через поперечное сечение проводника в единицу времени, то мы получим принципиально не измеряемую величину, а, именно, количество заряда, переносимое через поперечное сечение проводника. На основании этого определения не сможем ввести единицу измерения силы тока. Закон Ампера позволяет установить связь между величинами сил тока в проводниках и величинами, которые можно измерить опытным путём: механической силой и расстоянием. Таким образом, получена возможность ввести в рассмотрение единицу силы тока – 1 А (1 ампер).

Ток в один ампер – это такой ток, при котором два однородных параллельных проводника, расположенные в вакууме на расстоянии один метр друг от друга взаимодействуют с силой 2∙10-7 Ньютона.

Закон взаимодействия токов – два находящихся в вакууме параллельных проводника, диаметры которых много меньше расстояний между ними, взаимодействуют с силой прямо пропорциональной произведению токов в этих проводниках и обратно пропорциональной расстоянию между ними.

Закон действия магнитного поля на проводник с током

Закон действия магнитного поля на проводник с током выражается, прежде всего, в действии магнитного поля на виток или рамку с током. Так, на виток с током в магнитном поле действует момент силы, которая стремится развернуть этот виток таким образом, чтобы его плоскость стала перпендикулярна линиям магнитного поля. Угол поворота витка прямопропорционален величине тока в витке. Если внешнее магнитное поле в витке постоянно, то значение модуля магнитной индукции также величина постоянная. Площадь витка при не очень больших токах также можно считать постоянной, следовательно, справедливо то, что сила тока равна произведению момента сил, разворачивающих виток с током на некоторую постоянную, при неизменных условиях, величину.

  (1.2.)

I – сила тока,

М – момент сил, разворачивающих виток с током.

Следовательно, появляется возможность измерять силу тока по величине угла поворота рамки, которая реализована в измерительном приборе – амперметре (рис.1).

Рис. 1. Амперметр

 Двигатель

После открытия действия магнитного поля на проводник с током, Ампер понял, что это открытие можно использовать для того, чтобы заставить проводник двигаться в магнитном поле. Так магнетизм можно превратить в механическое движение – создать двигатель. Одним из первых, работающих на постоянном токе, был электродвигатель (рис. 2), созданный в 1834 г. русским электротехником Б. С. Якоби.

Рис. 2. Двигатель

Рассмотрим упрощённую модель двигателя, которая состоит из неподвижной части, с закреплёнными на ней магнитами – статор. Внутри статора может свободно вращаться рамка из проводящего материала, которая называется ротором. Для того чтобы по рамке мог протекать электрический ток, она соединена с клеммами при помощи скользящих контактов. Если подключить двигатель к источнику постоянного тока в цепь с вольтметром, то при замыкании цепи, рамка с током придёт во вращение.

Электромагниты

В 1269 г. французский естествоиспытатель Пьер Мари Кур написал труд под названием “Письмо о магните”. Основной целью Пьера Мари Кура было создание вечного двигателя,  в котором он собирался использовать удивительные свойства магнитов. Насколько успешными были его попытки не известно, но достоверно то, что Якоби  использовал свой электродвигатель для того, чтобы привести в движение лодку, при этом ему удалось её разогнать до скорости 4,5 км/ч.

Необходимо упомянуть ещё об одном устройстве, работающем на основе законов Ампера. Ампер показал, что катушка с током ведёт себя подобно постоянному магниту, а это значит – можно сконструировать электромагнит – устройство, мощность которого можно регулировать.

Телеграф

Именно Амперу пришла идея о том, что комбинацией проводников и магнитных стрелок можно создать устройство, которое предаёт информацию на расстояние. Идея телеграфа возникла в первые же месяцы после открытия электромагнетизма. Однако широкое распространение электромагнитный телеграф приобрёл после того, как Самюэль Морзе создал более удобный аппарат и, главное, разработал двоичную азбуку, состоящую из точек и тире, которая так и называется “Азбука Морзе” (рис. 3).

Рис. 3. Азбука Морзе

Пушка Гаусса

Математик Гаусс, когда познакомился с исследованиями Ампера, предложил создать оригинальную пушку (рис. 4), работающую на принципе действия магнитного поля на железный шарик – снаряд.

Рис. 4. Пушка Гаусса

Необходимо обратить внимание на то, в какую историческую эпоху были сделаны эти открытия. В первой половине XIX века Европа семимильными шагами шла по пути промышленной революции – это благодатное время для научно-исследовательских открытий и быстрого внедрения их в практику. Ампер, несомненно, внёс весомый вклад в этот процесс, дав цивилизации электромагниты, электродвигатели и телеграф, которые до сих пор находят широкое применение.

Открытия Лоренца

Выделим основные открытия Лоренца.

Лоренц установил, что магнитное поле действует на движущуюся в нём частицу, заставляя её двигаться по дуге окружности:

   (1.3.)

Поскольку сила Лоренца – центростремительная сила, перпендикулярная направлению скорости. Прежде всего, открытый Лоренцем закон, позволяет определять такую важнейшую характеристику как отношение заряда к массе – удельный заряд.

  (1.4.)

Значение удельного заряда – величина уникальная для каждой заряженной частицы, что позволяет их идентифицировать, будь-то электрон, протон или любая другая частица. Таким образом, учёные получили мощный инструмент для исследования. Например, Резерфорд сумел провести анализ радиоактивного излучения и выявил его компоненты, среди которых присутствуют альфа-частицы – ядра атома гелия и бета-частицы – электроны. В ХХ веке появились ускорители, работа которых основана на том, что заряженные частицы ускоряются в магнитном поле. На этом принципе разработан Большой адронный коллайдер. Благодаря открытиям Лоренца наука получила принципиально новый инструмент для физических исследований, открывая дорогу в мир элементарных частиц.

Для того чтобы охарактеризовать влияние учёного на технический прогресс вспомним о том, что из выражения для силы Лоренца вытекает возможность рассчитать радиус кривизны траектории частицы, которая движется в постоянном магнитном поле. При неизменных внешних условиях этот радиус зависит от массы частицы, её скорости и заряда. Таким образом, получаем возможность классифицировать заряжённые частицы по этим параметрам и, следовательно, можем проводить анализ какой-либо смеси. Если смесь веществ в газообразном состоянии ионизировать, разогнать и направить в магнитное поле, то частицы начнут двигаться по дугам окружностей с различными радиусами – частицы будут покидать поле в разных точках и остаётся только зафиксировать эти точки вылета, что реализуется при помощи экрана, покрытого люминофором, который светится при попадании на него заряжённых частиц. Именно по такой схеме работает масс-анализатор. Масс-анализаторы широко применяют в физике и химии для анализа состава смесей.

Это ещё не все технические устройства, которые работают на основе разработок и открытий Ампера и Лоренца, ведь научное знание рано или поздно перестает быть исключительной собственностью учёных и становится достоянием цивилизации, при этом оно воплощается в различных технических устройствах, которые делают нашу жизнь более комфортной.

Домашняя работа.

Задание 1. Ответь на вопросы.

1. Какие явления наблюдаются в цепи, в которой существует электрический ток?
2. Какие магнитные явления вам известны?
3. В чём состоит опыт Эрстеда?
4. Какая связь существует между электрическим током и магнитным полем?
5. Почему для изучения магнитного поля можно использовать железные опилки?
6. Как располагаются железные опилки в магнитном поле прямого тока?
7. Что называют магнитной линией магнитного поля?
8. Для чего вводят понятие магнитной линии поля?
9. Как на опыте показать, что направление магнитных линий связано с направлением тока

Задание 2. Проведите опыт.

ОПЫТЫ
С ЖЕЛЕЗНЫМИ ОПИЛКАМИ

Возьмите магнит любой формы, накройте его куском тонкого картона,
посыпьте сверху железными опилками и разровняйте их.
Так интересно наблюдать магнитные поля!
Ведь каждая «опилочка», словно магнитная стрелка, располагается вдоль магнитных линий.
Таким образом становятся «видимыми» магнитные линии магнитного поля вашего магнита.
При передвижении картона над магнитом (или наоборот магнита под картоном)
опилки начинают шевелиться, меняя узоры магнитного поля.

К занятию прикреплен файл  «Это интересно!». Вы можете скачать файл в любое удобное для вас время.

Использованные источники:

• https://www.kursoteka.ru/catalog/school/5
• http://www.umnik-umnica.com/ru/school/physics/11-klass/
• http://class-fizika.narod.ru
• http://www.youtube.com/watch?v=aGIWuE1iL28
• http://www. youtube.com/watch?v=Tt7hXaukl9U


This Month in Physics History

К концу 18-го века ученые заметили много электрических и магнитных явлений, но большинство считало, что это разные силы. Затем, в июле 1820 года, датский естествоиспытатель Ганс Христиан Эрстед опубликовал брошюру, в которой ясно показано, что на самом деле они были тесно связаны.

Ганс Христиан Эрстед родился в августе 1777 года в Рудкобинге, Дания. Он получил образование в основном дома и в детстве проявлял некоторый интерес к науке. В 13 лет он поступил в ученики к своему отцу, фармацевту. В 1794 года он поступил в Копенгагенский университет, где изучал физику, философию и фармацию и получил степень доктора философии.

Он защитил докторскую диссертацию в 1801 году и, как обычно, начал путешествовать по Европе, посещая Германию и Францию ​​и встречаясь с другими учеными. Одним из людей, которых он встретил и, возможно, вдохновил, был Иоганн Риттер, один из немногих ученых того времени, которые верили в связь между электричеством и магнетизмом.

Ханс Кристиан Эрстед

Вернувшись в Копенгаген в 1803 году, Эрстед искал место преподавателя физики в университете, но не сразу его получил. Вместо этого он начал читать лекции в частном порядке, взимая плату за вход. Вскоре его лекции стали популярными, и в 1806 году он получил назначение в Копенгагенский университет, где расширил программу физики и химии и создал новые лаборатории. Он также продолжил собственные исследования в области физики и других областей науки. Его первая научная работа была посвящена электрическим и химическим силам. Он исследовал множество проблем физики, в том числе сжимаемость воды и использование электрического тока для подрыва мин.

Эрстед сделал открытие, которым он известен, в 1820 году. В то время, хотя большинство ученых считали, что электричество и магнетизм не связаны, были некоторые причины полагать, что связь может быть. Например, давно известно, что компас при ударе молнии может поменять полярность. Эрстед ранее отмечал сходство между тепловым излучением и светом, хотя и не определил, что и то, и другое является электромагнитными волнами. Он, кажется, считал, что электричество и магнетизм — это силы, излучаемые всеми веществами, и эти силы могут каким-то образом мешать друг другу.

Во время демонстрации лекции 21 апреля 1820 г., устанавливая свой аппарат, Эрстед заметил, что когда он включал электрический ток, подключив провод к обоим концам батареи, стрелка компаса, которую держала рядом, отклонялась в сторону от магнитного севера. , куда он обычно указывал. Стрелка компаса двигалась лишь слегка, настолько незначительно, что зрители даже не заметили. Но Эрстеду было ясно, что происходит что-то важное.

Некоторые люди предполагают, что это было совершенно случайное открытие, но версии расходятся в том, была ли демонстрация предназначена для поиска связи между электричеством и магнетизмом, или она предназначалась для демонстрации чего-то совершенно другого. Конечно, Эрстед был хорошо подготовлен к наблюдению такого эффекта, имея под рукой стрелку компаса и батарею (или «гальванический прибор», как он его называл).

То ли случайное, то ли отчасти ожидаемое, Эрстед был заинтригован своим наблюдением. Он не сразу нашел математическое объяснение, но обдумывал его в течение следующих трех месяцев, а затем продолжал экспериментировать, пока не был совершенно уверен, что электрический ток может создавать магнитное поле (что он назвал «электрическим конфликтом»). ).

21 июля 1820 года Эрстед опубликовал свои результаты в брошюре, которая была распространена частным образом среди физиков и научных обществ. Его результаты были в основном качественными, но эффект был ясен — электрический ток порождает магнитную силу.

Его батарея, гальваническая батарея, состоящая из 20 медных прямоугольников, вероятно, создавала ЭДС около 15-20 вольт. Он пробовал разные типы проводов, но стрелка компаса все равно отклонялась. Когда он изменил направление тока, то обнаружил, что стрелка отклоняется в противоположном направлении. Он экспериментировал с различной ориентацией иглы и проволоки. Он также заметил, что эффект не может быть экранирован, если поместить дерево или стекло между компасом и электрическим током.

Публикация сразу произвела фурор и подняла статус Эрстеда как ученого. Другие начали исследовать недавно обнаруженную связь между электричеством и магнетизмом. Французский физик Андре Ампер разработал математический закон для описания магнитных сил между проводниками с током. Примерно через десять лет после открытия Эрстеда Майкл Фарадей продемонстрировал, по существу, обратное тому, что обнаружил Эрстед, — что изменяющееся магнитное поле индуцирует электрический ток. Следуя работе Фарадея, Джеймс Клерк Максвелл разработал уравнения Максвелла, формально объединив электричество и магнетизм.

Эрстед продолжал заниматься физикой. Он основал Общество распространения естественных наук, целью которого было сделать науку доступной для публики, что он считал очень важным. В 1829 году он основал Политехнический институт в Копенгагене. Он также был опубликованным писателем и поэтом и внес свой вклад в другие области науки, такие как химия — например, в 1825 году он впервые произвел алюминий. Эрстед умер в 1851 году. Его открытие 1820 года положило начало революции в понимании электромагнетизма, обеспечив первую связь между тем, что считалось двумя очень разными физическими явлениями.

электромагнетизм | Определение, уравнения и факты

электрическое поле

Посмотреть все СМИ

Ключевые люди:

Майкл Фарадей Уильям Томсон, барон Кельвин Джеймс Клерк Максвелл Карл Фридрих Гаусс Дж.Дж. Томсон

Похожие темы:

электромагнитное излучение электричество Кулоновская сила магнитная сила электромагнитное поле

Просмотреть весь связанный контент →

Резюме

Прочтите краткий обзор этой темы

электромагнетизм , наука о заряде и силах и полях, связанных с зарядом. Электричество и магнетизм — два аспекта электромагнетизма.

Электричество и магнетизм долгое время считались отдельными силами. Лишь в 19 веке к ним, наконец, стали относиться как к взаимосвязанным явлениям. В 1905 Специальная теория относительности Альберта Эйнштейна вне всяких сомнений установила, что оба явления являются аспектами одного общего явления. Однако на практическом уровне электрические и магнитные силы ведут себя совершенно по-разному и описываются разными уравнениями. Электрические силы создаются электрическими зарядами либо в состоянии покоя, либо в движении. Магнитные силы, с другой стороны, создаются только движущимися зарядами и действуют исключительно на движущиеся заряды.

Понять, как концепция осязания меняется при наличии электронов между двумя объектами

Посмотреть все видео к этой статье

Электрические явления происходят даже в нейтральной материи, потому что силы действуют на отдельные заряженные составляющие. В частности, электрическая сила отвечает за большинство физических и химических свойств атомов и молекул. Она невероятно сильна по сравнению с гравитацией. Например, отсутствие хотя бы одного электрона из каждого миллиарда молекул у двух 70-килограммовых (154 фунтов) людей, стоящих на расстоянии двух метров (двух ярдов) друг от друга, отталкивало бы их с силой в 30 000 тонн. В более привычном масштабе электрические явления ответственны за молнии и гром, сопровождающие некоторые бури.

Электрические и магнитные силы можно обнаружить в областях, называемых электрическими и магнитными полями. Эти поля фундаментальны по своей природе и могут существовать в пространстве вдали от заряда или тока, которые их породили. Примечательно, что электрические поля могут создавать магнитные поля и наоборот независимо от внешнего заряда. Изменяющееся магнитное поле создает электрическое поле, как обнаружил английский физик Майкл Фарадей в работе, которая лежит в основе производства электроэнергии. И наоборот, изменяющееся электрическое поле создает магнитное поле, как пришел к выводу шотландский физик Джеймс Клерк Максвелл. Математические уравнения, сформулированные Максвеллом, включили световые и волновые явления в электромагнетизм. Он показал, что электрические и магнитные поля путешествуют вместе в пространстве как волны электромагнитного излучения, при этом изменяющиеся поля взаимно поддерживают друг друга. Примерами электромагнитных волн, распространяющихся в пространстве независимо от материи, являются радио- и телевизионные волны, микроволны, инфракрасные лучи, видимый свет, ультрафиолетовый свет, рентгеновские лучи и гамма-лучи. Все эти волны распространяются с одинаковой скоростью, а именно со скоростью света (примерно 300 000 километров или 186 000 миль в секунду). Они отличаются друг от друга только частотой, с которой колеблются их электрическое и магнитное поля.

Тест “Британника”

Физика и законы природы

Какая сила замедляет движение? Каждому действию есть равное и противоположное что? В этом викторине по физике нет ничего, что E = mc было бы квадратным.

Уравнения Максвелла до сих пор дают полное и элегантное описание электромагнетизма вплоть до субатомного масштаба, но не включая его. Однако интерпретация его работ была расширена в 20 веке. Специальная теория относительности Эйнштейна объединила электрические и магнитные поля в одно общее поле и ограничила скорость всего вещества скоростью электромагнитного излучения. В конце 19В 60-х годах физики обнаружили, что другие силы в природе имеют поля с математической структурой, аналогичной электромагнитному полю. Этими другими силами являются сильное взаимодействие, ответственное за выделение энергии при ядерном синтезе, и слабое взаимодействие, наблюдаемое при радиоактивном распаде нестабильных атомных ядер. В частности, слабое и электромагнитное взаимодействия были объединены в общую силу, называемую электрослабой силой. Цель многих физиков объединить все фундаментальные силы, включая гравитацию, в одну великую единую теорию до сих пор не достигнута.

Важным аспектом электромагнетизма является наука об электричестве, которая занимается изучением поведения агрегатов заряда, включая распределение заряда в материи и перемещение заряда с места на место. Различные типы материалов классифицируются как проводники или изоляторы в зависимости от того, могут ли заряды свободно перемещаться через составляющие их вещества. Электрический ток является мерой потока зарядов; законы, управляющие токами в материи, важны в технике, особенно в производстве, распределении и контроле энергии.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Понятие напряжения, так же как заряда и тока, является фундаментальным для науки об электричестве. Напряжение — это мера склонности заряда перетекать из одного места в другое; положительные заряды обычно имеют тенденцию перемещаться из области высокого напряжения в область более низкого напряжения. Распространенной проблемой в электричестве является определение соотношения между напряжением и током или зарядом в данной физической ситуации.

В этой статье делается попытка дать качественное понимание электромагнетизма, а также количественную оценку величин, связанных с электромагнитными явлениями.

Повседневная жизнь современного человека пронизана электромагнитными явлениями. Когда лампочка включена, через тонкую нить в колбе течет ток, который нагревает нить до такой высокой температуры, что она светится, освещая все вокруг. Электрические часы и соединения связывают простые устройства такого типа в сложные системы, такие как светофоры, которые отсчитывают время и синхронизируются со скоростью транспортного потока. Радиоприемники и телевизоры получают информацию, переносимую электромагнитными волнами, распространяющимися в пространстве со скоростью света. Чтобы запустить автомобиль, токи в электростартере генерируют магнитные поля, которые вращают вал двигателя и приводят в движение поршни двигателя, сжимая взрывоопасную смесь бензина и воздуха; искра, инициирующая горение, представляет собой электрический разряд, образующий мгновенный ток.

Открытие электромагнетизма

• Дом
• Hi-Fi
• Технологии
• Открытие электромагнетизма
• Работа и карьера
• Контакт
• диджей
  • Академия сохранения винила Ortofon
    • DJ Картриджи
    • Сменные щупы
    • Защитные стилусы DJ
    • DJ аксессуары
    • Слипматы
    • Исторические продукты
  • DJ ИНСТРУМЕНТЫ
    • Скретч Ботаны 2022
    • Изучите основы диджеинга
    • Учебники по нулям
    • Учебники MIX
    • Видеотека Ортофон
    • Художники и битвы
• Привет-Fi
  • Точность звука с 1918 года
    • Hi-Fi Картриджи
    • Сменные щупы
    • Защита стилуса
    • Головные уборы
    • Аксессуары
    • Трансформеры
    • Кабели и провода
    • Исторические продукты
    • Сундук с сокровищами
    • Услуги по ремонту
    • Обменный сервис
  • Ассортимент картриджей
    • Подвижный магнит
    • Подвижная катушка
    • СПУ
    • Настоящий МОНО
  • Технологии
    • Эксклюзивные технологии картриджей
    • Открытие электромагнетизма
    • Технология производства СЛП
    • Цепочка тестовых измерений
    • Контроль качества тестовой цепочки
    • Повторяемость и воспроизводимость
• Микротех
  • Инновации в области точного машиностроения с 1918 года
  • Технологии
    • Микролитье под давлением
    • Техническая резина
    • Технические резиновые смеси
    • Микромеханика
    • Соединения ТЭП
  • Костные проводники
    • ЛУЧШИЙ принцип
    • Костяные вибраторы в целом
    • Индивидуальные решения
    • BC для аудиометрии
    • до н.
