Логика с открытым коллектором – GeeksforGeeks

Логический элемент с открытым коллектором — это цифровой логический элемент с выходным терминалом, который можно отключить от источника питания. Выход с открытым коллектором либо подключен к земле, либо оставлен открытым (отсоединен), что позволяет снизить выходное напряжение с помощью резистора. Выходы с открытым коллектором используются для взаимодействия с другими цифровыми устройствами, такими как датчики, которым требуется низкий уровень напряжения для индикации состояния логического «0».

Логика с открытым коллектором — это термин в области цифровой электроники, который относится к определенному типу электронной схемы. В схеме с открытым коллектором выходной транзистор не имеет связи с землей. Это означает, что когда транзистор включен, он может подтянуть напряжение на выходе к низкому уровню, но не может подтянуть его к высокому. Электроника, такая как телефоны и компьютеры, в наши дни встречается почти во всех аспектах нашей жизни. Основные принципы электроники относительно просты, но приложения могут быть очень сложными. Цифровая электроника — это использование электронных компонентов для обработки цифровых сигналов и управления ими. Эти сигналы можно рассматривать как 1 и 0, которые составляют двоичный код. Соединяя это вместе, мы можем создать набор инструкций о том, что должен производить компьютер или другое цифровое устройство. Сердце любого цифрового электронного устройства состоит из двух основных компонентов: логических вентилей и триггеров. Логические элементы принимают входные сигналы и создают выходной сигнал на основе заранее определенного правила. Вентиль И будет выводить 1 только в том случае, если оба его входа равны 1. Вентиль ИЛИ-НЕ, с другой стороны, выводит 1, если только оба его входа не равны 1. Триггеры — это биты данных, которые хранятся в памяти. С помощью триггера можно создать что угодно, от простого счетчика до сложных машин.

Логика с открытым коллектором



Работа логики с открытым коллектором:

В логике с открытым коллектором выход либо соединен с землей, либо оставлен открытым (отключен). При подключении выхода к земле напряжение на выходе равно 0 вольт; когда выход остается открытым, напряжение на выходе равно напряжению источника питания.

Логика с открытым коллектором используется в приложениях, где необходимо управлять устройством, которое питается от источника напряжения, отличного от источника питания логической схемы. Например, выход с открытым коллектором можно использовать для управления устройством, питающимся от сети переменного тока.

Основное преимущество логики с открытым коллектором заключается в том, что ее можно использовать для сопряжения двух цепей с разными источниками питания. Недостатки логики с открытым коллектором заключаются в том, что ее нельзя использовать для управления более чем одной нагрузкой, и что необходимо соблюдать особую осторожность, чтобы предотвратить повреждение транзистора из-за чрезмерных токов.

Работа логики с открытым коллектором

Все основные термины

В цифровой электронике два состояния напряжения сигнала представлены нулем и единицей. Число 10 можно представить как 1010 в двоичной форме. Цифровая схема — это электронное устройство, использующее ряд дискретных напряжений. Цифровые схемы состоят из логических элементов, которые выполняют булевы логические операции над входами и выходами на основе этих операций. Булева алгебра — это математическая система, использующая двоичный код для представления логических отношений. Он используется практически во всех цифровых схемах и играет важную роль в их разработке и анализе. Логические вентили — это цифровые схемы, которые имеют логические операции на своих входах и производят выходные данные на основе этих операций. Наиболее распространенными типами логических элементов являются И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и исключающее ИЛИ. Таблица истинности — это диаграмма, показывающая выходы цифровой схемы для каждой возможной комбинации входов. Таблицы истинности часто используются для проектирования и анализа цифровых схем.

Применение устройств с открытым коллектором:

Устройства с открытым коллектором часто используются в логических схемах, поскольку они могут снижать выходное напряжение схемы. Это полезно в цифровой электронике, потому что позволяет создавать схемы, которые могут иметь несколько выходов, которые все выводятся на низкий уровень одним устройством с открытым коллектором. Существует одно распространенное применение устройств с открытым коллектором: схемы ТТЛ. В схеме TTL активным элементом являются биполярные переходные транзисторы (BJT). Когда схема ТТЛ включена, переход коллектор-база биполярного транзистора смещается в прямом направлении, и транзистор открывается. Это пропускает ток от коллектора к эмиттеру и вызывает падение напряжения на коллекторе менее чем на один вольт ниже напряжения на эмиттере. Затем транзистор выключается за счет обратного смещения перехода коллектор-база, что прерывает протекание тока и возвращает напряжение на коллекторе к напряжению на эмиттере. Устройства ТТЛ с открытым коллектором используются, когда необходимо иметь несколько выходов и один вход. Например, логический элемент И может иметь два входа и один выход. Если оба входа высокие, то и выход будет высоким. Однако, если на каком-либо из входов низкий уровень, устройство установит низкий уровень на выходе. Это означает, что несколько входов могут считываться вместе даже с одного устройства.

Функции:

Логика с открытым коллектором — это тип логики, в которой выходной сигнал является открытым стоком. Это означает, что выход может поглощать ток, но не может генерировать ток. Логика с открытым коллектором часто используется в ситуациях, когда несколько устройств должны использовать общую сигнальную линию.

1. Улучшенная производительность системы
2. Меньшая емкость
3. К коллектору можно подключать большие нагрузки без опасности пробоя кроссовера
4. Выходы с открытым коллектором относительно нечувствительны к электромагнитным помехам

Несколько выходов с открытым коллектором можно соединить вместе для создания логической функции ИЛИ. Например, если вам нужна функция ИЛИ с двумя входами, вы можете подключить один из этих выходов к A, а другой к B. Это может быть полезно, если вы пытаетесь выяснить, какой вариант лучше подходит для вашей системы, например. , использовать ли двигатели типа A или типа B. Выходы с открытым коллектором можно поднять до более высокого напряжения с помощью резистора, независимо от того, используете ли вы AT mega или устройство на 3,3 В.

Выходы с открытым стоком имеют высокий импеданс в неактивном состоянии, что делает их идеальными для использования в качестве индикаторов состояния. Одним из недостатков логики с открытым коллектором является то, что для отключения схемы требуется высокое напряжение.

Выходы с открытым коллектором не могут быть источником тока, поэтому невозможно управлять более чем одной нагрузкой от одного выхода с открытым коллектором. Максимальное выходное напряжение устройства ограничено VOH управляющего устройства (высокое напряжение). Например, если открытый коллектор управляется устройством на 5 В, максимальное напряжение, которое может быть приложено к нагрузке, будет равно 5 В.

Преимущества:

Основным преимуществом логики с открытым коллектором является простота взаимодействия с другими цифровыми устройствами. Конструкция с открытым коллектором также не так сильно подвержена перекрестным помехам или шуму, как другие цифровые конструкции. Однако недостатком логики с открытым коллектором является то, что она не так быстра, как другие конструкции цифровой логики. Открытый коллектор — это тип выхода, встречающийся в некоторых интегральных схемах (ИС), которые не могут потреблять столько же тока, сколько стандартный выход. При использовании в качестве входа открытый коллектор дает тот же результат, что и переключатель: он может быть либо включен, либо выключен. Преимущество использования выхода с открытым коллектором заключается в том, что его можно подключить к другим устройствам с открытым коллектором для создания проводного соединения ИЛИ.

Основные преимущества логики с открытым коллектором:

1. Ее можно использовать для создания проводного соединения ИЛИ между несколькими выходами.
2. Выходы с открытым коллектором могут потреблять больше тока, чем стандартные выходы, что делает их идеальными для управления светодиодами и другими слаботочными устройствами.
3. Логика с открытым коллектором часто используется в приложениях, где возникают электрические помехи (ЭМП), поскольку отсутствие внутренней связи между выходом и землей снижает количество генерируемых ЭМП.

Недостатки:

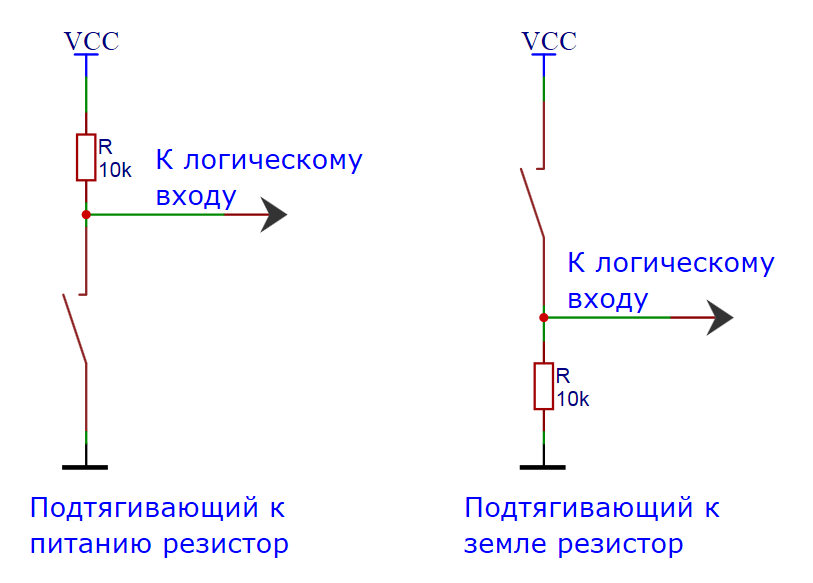

При использовании логики с открытым коллектором одним из основных недостатков является возможность возникновения конфликтов. Это происходит, когда два или более устройств одновременно пытаются снизить уровень выходного сигнала. Чтобы избежать этого, необходимо использовать надлежащие методы проектирования и компоновки. Другим недостатком является то, что выходы с открытым коллектором могут только потреблять ток, но не могут его отдавать. Это означает, что если вам нужно подать сигнал высокого уровня, вы должны использовать внешний подтягивающий резистор.

Приложения

Во многих цифровых электронных устройствах используется логика с открытым коллектором. Логика с открытым коллектором — это тип цифровой электронной схемы, в которой выходной каскад схемы разомкнут. Это означает, что выходной каскад не имеет фиксированного напряжения, а вместо этого полагается на напряжение нагрузки для определения выходного напряжения.

Логика с открытым коллектором часто используется в приложениях реального времени, поскольку она обеспечивает более быстрое время реакции на изменения входного напряжения. Например, если выход с открытым коллектором управляет нагрузкой, которая медленно изменяет напряжение, выход также будет медленно изменяться в ответ. Это может быть преимуществом перед другими типами цифровых логических схем, которые могут дольше реагировать на изменения входного напряжения.

Открытый коллектор

и открытый дренаж — блог Digilent

В чем разница между Pmod OD1 и Pmod OC1 ? В чем разница между выходом

с открытым стоком и выходом с открытым коллектором ? В чем разница между MOSFET (полевой транзистор на оксиде металла) и BJT (биполярный переходной транзистор)? Оказывается, это все по сути один и тот же вопрос! Однако может потребоваться некоторое время, чтобы прийти к этому пониманию, особенно если вы новичок в понимании различных транзисторных технологий. Чтобы получить ответ, мы начнем с последней версии вопроса и вернемся к первой.

Краткий обзор транзисторов

BJT и MOSFET — это два разных типа транзисторов. У них схожие функции, но разные характеристики.

С точки зрения функциональности они могут использоваться как усилители или переключатели. Как усилители, они потребляют небольшой ток на одном конце и производят гораздо больший ток на другом конце. Это особенно полезно в аналоговых схемах, где транзисторы составляют основу таких компонентов, как операционные усилители.

В качестве переключателей небольшой ток через одну часть транзистора может включить больший ток через другую его часть. Другими словами, транзистор может находиться в двух разных состояниях и представлять два разных значения; 0 или 1, выключено или включено. Это особенно полезно в цифровых схемах и является основой работы всех компьютерных микросхем.

Все транзисторы сделаны из кремния, электрически нейтрального химического элемента, определяемого как полупроводник , что означает, что он не является ни хорошим проводником электричества, ни отличным изолятором. Что полезного в кремнии, так это то, что его поведение можно изменить известным способом путем добавления примесей посредством процесса, называемого «легированием». Если кремний легирован определенными химическими веществами, он получает дополнительные «свободные» электроны и может легче проводить электрический ток. Этот тип кремния известен как n-тип или отрицательный тип.

Можно сделать и обратное, создав p-типа или положительного типа, который имеет меньше свободных электронов и часто описывается как имеющий отверстий там, где должны быть электроны. Обратите внимание, однако, что ни кремний n-типа, ни кремний p-типа не являются электрически заряженными. Следовательно, их можно соединить вместе, и электроны и дырки не начнут пересекать n-p-переход, пока не будет подан электрический ток (BJT) или напряжение (MOSFET). Различные конфигурации кремния n-типа и p-типа — вот что определяет разницу между биполярными транзисторами и полевыми МОП-транзисторами.

BJT

Биполярные переходные транзисторы (BJT) представляют собой управляемых током устройств и бывают двух типов: NPN и PNP. Как следует из названия, NPN BJT имеют два слоя кремния n-типа, окружающих один слой кремния p-типа (и наоборот для PNP). Каждый слой имеет определенное название: эмиттер, база и коллектор. См. рис. 1.

Рис. 1. Две различные конфигурации биполярных переходных транзисторов (BJT).

Принципы работы каждого типа BJT почти идентичны; функциональная разница заключается в основном в смещении соединений. Например, когда к базе NPN-транзистора приложено положительное смещение, устройство включается, и ток течет от эмиттера к коллектору. Также известный как переключатель нижнего плеча, эмиттер подключается к GND и коллектор подключается к нагрузке. Напротив, когда к базе PNP-транзистора приложено отрицательное смещение (или 0v/GND), устройство включается, и ток течет от коллектора к эмиттеру в направлении, противоположном направлению NPN-устройства. Также известный как переключатель верхнего плеча, эмиттер подключается к источнику напряжения , а коллектор подключается к нагрузке.

Рис. 2. Изображение биполярного транзистора с контактами, помеченными E для эмиттера, B для базы и C для коллектора.

С точки зрения плюсов и минусов, BJT удобны для управления маломощными светодиодами и аналогичными устройствами от обычных микроконтроллеров, которые могут выдавать постоянное напряжение только 5 В, таких как chipKIT и Arduino. МОП-транзисторы логического уровня можно использовать таким же образом, но, как правило, они дороже и их труднее найти, чем стандартные МОП-транзисторы, которым для включения требуется 10 В или более. BJT также переключаются быстрее, чем MOSFET, поэтому они хороши для высокочастотных приложений, однако они менее энергоэффективны, поэтому не всегда являются хорошим выбором для приложений с батарейным питанием, где нагрузка переменная.

Для получения дополнительной информации о теории BJT см. эту ссылку , а для поучительной анимации перейдите здесь .

МОП-транзисторы

Полевые транзисторы на основе оксида металла (МОП-транзисторы) представляют собой устройства , управляемые напряжением, и похожи на биполярные транзисторы в том, что они имеют три разных вывода: исток (аналогично эмиттеру), сток (аналог коллектора), и вентиль (аналог базы). Как и биполярные транзисторы, полевые МОП-транзисторы состоят из кремния n-типа и p-типа, но устроены они немного иначе. См. рис. 3.

Рисунок 3. Конфигурация секций n-типа и p-типа MOSFET.

Существует несколько подкатегорий MOSFET, но я упомяну две из них: N-канальный и P-канальный . Разница между ними заключается в приложенном напряжении и в том, какой тип носителя заряда отвечает за протекание тока. Для N-канального МОП-транзистора источник подключается к земле , и устройство активируется путем подачи положительного напряжения на ворота . Это создает электрическое поле, «эффект поля», и позволяет электронам течь по тонкому каналу от истока к стоку. Для P-канального МОП-транзистора источник подключается к Vcc , и устройство активируется путем подключения затвора к земле . Здесь дырки вместо электронов являются носителями заряда. МОП-транзисторы N-типа используются чаще всего.

Примечание. Поскольку через МОП-транзистор протекает только один тип заряда (электронный или дырочный), они являются «униполярными» транзисторами, в отличие от биполярных транзисторов, которые позволяют обоим типам зарядов проходить через переходы NP/PN.

Рисунок 4. МОП-транзистор с выводами истока, стока и затвора в отличие от выводов эмиттера, коллектора и базы BJT.

С точки зрения плюсов и минусов, МОП-транзисторы имеют бесконечно высокий входной импеданс, что делает их полезными в усилителях мощности. Они также более энергоэффективны, чем BJT, и более устойчивы к нагреву. Хотя биполярные транзисторы могут переключаться быстрее, полевые МОП-транзисторы по-прежнему достаточно быстры для приложений с частотой менее 1 МГц и сегодня являются наиболее часто используемыми транзисторами. В общем, вы можете думать, что высокий входной импеданс и низкое энергопотребление = MOSFET, а работа на очень высокой частоте и возможность сильного тока = BJT.

Дополнительные сведения о МОП-транзисторах см. в этой статье.

В чем разница между выходом с открытым стоком и выходом с открытым коллектором?

Прочитав приведенные выше разделы, я уверен, что вы сможете догадаться об ответе на этот вариант вопроса. Если бы вы сказали, что разница между MOSFET и BJT, вы были бы правы! Выходной контакт с открытым стоком или открытым коллектором — это просто контакт, управляемый одним транзистором, MOSFET или BJT соответственно. С точки зрения использования ответ отражает приведенное выше обсуждение плюсов и минусов самих полевых МОП-транзисторов и биполярных транзисторов. Конечно, их также можно комбинировать вместе для создания очень интересных схем, используя сильные стороны каждой из них.

В чем разница между Pmod OD1 и Pmod OC1?

Наконец, мы подошли к последней форме вопроса, и снова ответ теперь очевиден. Pmod OD1 представляет собой выходной модуль с открытым стоком с четырьмя выходными контактами с открытым стоком, каждый из которых управляется N-канальным МОП-транзистором.
