Переменный ток или постоянный: В чем разница между постоянным и переменным током — T&P - Санкт-Петербургское государственное бюджетное учреждение социального обслуживания населения

Содержание

Постоянный и переменный ток в освещении

Постоянный и переменный ток в освещении

Без электричества невозможно представить современный мир. Всё, к чему мы так привыкли: освещение, бытовые приборы, компьютеры, телевизоры – так или иначе связано с электропитанием. Но одни приборы работают от переменного тока, а другие – питаются от источников постоянного тока.

От этого зависит возможность их работы, а иногда и целостность, если подключение неправильное.

Что такое постоянный ток?

Электрический заряд или электроны движутся в одном направлении, всегда начиная с генератора, который является началом линии, и до конца линии, которая является электрическим оборудованием.

Что такое переменный ток?

Переменный – это ток, который меняет величину и направление. Причем, в равные промежутки времени. В случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное.

Применение постоянного тока:

· Различные виды техники (бытовая, промышленная)

· Автономные системы (бортовые системы автомобилей, летательных аппаратов, морских судов или электропоездов, общественный транспорт: трамваи и троллейбусы)

· Электронные устройства (электрофонари, игрушки, аккумуляторные электроинструменты и др.)

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Ученые доказали недавно: передавать постоянный ток выгоднее. Снижаются потери излучения линии. Переменный ток чаще всего используется тогда, когда присутствует необходимость его передачи на большие расстояния.

Применение переменного тока:

· Жилые дома и предприятия

· Инфраструктурные и транспортные объекты

Электричество и свет

ФОТО 3

Лампы накаливания

· У лампочки Ильича на постоянном токе не будет пульсаций света и шума от работы.

На переменном – лампа может гудеть из-за того, что спираль работает как электромагнит, сжимаясь и растягиваясь дважды за период.

Люминесцентные лампы

· Эти приборы нельзя включать напрямую в сеть. Для нормальной работы лампе нужен пуско-регулирующий аппарат (ПРА). В простейшем случае он состоит из трёх деталей: стартёра, дросселя и конденсатора. Последний нужен не самой лампе, а остальным потребителям в сети, так как он улучшает коэффициент мощности и фильтрует помехи, создаваемые лампой.

· Прибор питается от переменного напряжения 220 вольт, которое находится в бытовой сети, но токи в ней протекают разные. Можно запитать лампу и постоянным (с ограничением тока). Но предпочитают переменный. Он проще в реализации и электроды при этом изнашиваются равномерно.

Светодиодные лампы

· Светодиод требует для работы небольшое постоянное напряжение (около 3.5 В) и ограничитель тока. Схемы светодиодных ламп весьма разнообразны: от простых до довольно сложных. Самое простое — последовательно со светодиодами поставить гасящий резистор. На нём упадёт лишнее напряжение, он же будет ограничивать ток. Такая схема имеет низкий КПД, поэтому на практике вместо резистора ставят гасящий конденсатор. Он также обладает сопротивлением (для переменного тока), но на нём не рассеивается тепловая мощность. По такой схеме собраны самые дешёвые лампы. Светодиоды в них мерцают с частотой 100 Гц. На постоянном токе такая лампа работать не будет, так как для него конденсатор имеет бесконечное сопротивление.

Прожекторы

Для создания яркого направленного освещения используются специальные устройства – прожекторы. Они комплектуются мощными источниками света и поставляются в прочных корпусах из металла и пластика.

Устройства бывают:

· Заливающие

Предназначены для равномерного освещения крупных сооружений: домов, стадионов, сцен

· Акцентные

Используются для подсветки и выделения светом объектов и их частей

· Сигнальные

Служат для передачи информации на расстоянии

· Дальнего действия с параболическими отражателями

Изделия выпускаются в основном для военных нужд

В прожекторах устанавливают разные лампы: галогенные, натриевые, металлогалогенные и светодиодные.

Бывают модели со сменными лампами, но в некоторых заменить световой элемент не получится.

Светодиодные лампы для уличного освещения имеют различную конфигурацию. Они могут быть выполнены в форме квадрата, прямоугольника, круга, овала или линейки.

Технические параметры:

· Широкий диапазон электропитания – от 100 до 240 Вольт

Если напряжение падает, то светодиодный прожектор продолжает работать в обычном режиме.

· Работа как при переменном

, так и при постоянном токе

· Определенное количество диодов

· Различный цвет света – горячий или холодный, разная температура

· Возможность смены угла светорассеивания

Чаще всего угол установки прожекторов для освещения на улице равен 50° и более.

Лампы со светодиодами обладают высоким качеством, экономным потреблением электроэнергии, надежностью и долгим сроком службы.

Прежде, чем выбрать осветительные приборы, внимательно ознакомьтесь с их описанием. И не стесняйтесь задавать вопросы специалистам!

Вернуться к списку

«Чем переменный ток отличается от постоянного?» — Яндекс Кью

переменный или постоянный? Мощность и сила в домашней электрике 220 вольт

Каждый с детства знает о том, что пальцам в розетке точно не место, ведь там электрический ток. Или напряжение. Но не все знают о том, какое напряжение в розетках может быть: постоянное или переменное. Ниже вы узнаете какой ток в розетках переменный или постоянный.

Все современные электроприборы бытового назначения работают с переменным троком. Постоянный электрический ток розетки вырабатывается , работающими на солнечной энергии или специальными генераторами. Поэтому ответ на вопрос о том, какой ток в домашней розетке, звучит просто: исключительно переменный. В более чем 98 процентах розеток в квартирах и частных домовладениях.

Напряжение переменного типа отличается от постоянного тем, что оно постоянно меняет показатели своей величины и полярности. Измерение частоты перемен меряется в герцах (Гц). Оборудование, генерирующее переменный ток, как показала история, выгоднее и лаконичнее по конструкции, чем агрегаты с постоянным током. Видоизменять величину переменного напряжения можно посредством трансформатора.

Существует зависимость: чем выше становится напряжение, тем ниже будут потери.

Следовательно, ниже сечение проводов. Перед тем как ток доберется до розеток конечного потребителя, то напряжение по пути будет снижено до показателя в 220 Вольт. На территории Соединённых Штатов действует другая норма: это 230 Вольт. При этом, большая часть приборов быту производятся под определенный диапазон показателей по напряжению. Ведь в противном случае любой, даже не самый серьезный скачок может закончиться выгоранием техники. Техника, которая нуждается в схеме питания посредством подачи постоянного тока, обычно комплектуется специальным блоком питания. Он преобразует ток переменного напряжения в постоянный, после чего питает электронное устройство, бытовую технику или агрегат.

Ниже станет понятно какой ток в розетке и почему на предприятиях и в жилищно-коммунальном хозяйстве используется преимущественно переменный ток, а не постоянный.

В школьных учебниках обычно написано, что током называют определенное движение частиц, направленное в одну сторону. Частицы при этом еще несут на себе заряд. Как раз те материалы изготовления, которые применяются для создания проводки, несут в себе электроны. Это и есть те самые частицы с зарядом.

Электрические станции вырабатывают энергию посредством генератора. В генераторе электромашина, с вращающимся валом. Вал этот может вращаться по разным причинам:

Ветряные комплексы используют силу ветра.
ГЭС это энергия течения или падения воды.
АЭС это нагрев воды теплоносителем, который в свою очередь превращается в пар.
ТЭС это более упрощенная схема АЭС, где используется примерно та же самая схема, что и на АЭС, но в качестве основного источника применяется мазут, уголь и много чего еще.

Генераторы с валами имеют электромагнитный элемент. В корпусе статора находится обмотка. Когда вращается ротор, то магнит будет вращаться одновременно. Поле будет пересекать катушки и видоизменяться по вектору и величинам, как раз за счет того, что на него влияет напряжение. Это напряжение будет меняться с 0 до 100 процентов, а также от обратной полярности к прямой. Именно это и есть переменный ток.

Частот, с которыми может меняться напряжение в электросетях, не так уж и много. На территории ЕС, СНГ и России этот показатель составляет 50 Герц. Независимо от того, какое напряжение будет зафиксировано на клеммах выхода с генераторного механизма, потребитель получает всё те же 220 Вольт.

В отличие от переменного напряжение: постоянное не претерпевает столь серьезных изменений. Ни полярность, ни величины не меняются. Поначалу постоянный ток добывался посредством батарейных комплексов с элементами из меди и цинка. Но позже появятся точно такие же механизированные генераторы тока. Принцип работы точно такой же. Сегодня же времена генераторов постоянного тока уже давно прошли, он будет вырабатываться исключительно солнечными батареями.

О разнообразии электроэнергии в бытовых условиях

Если вы хотите узнать какая сила тока в розетке 220 или понять, что за напряжение, проходить всю программу обучения Вуза не придётся. Есть всего 2 вида тока: с переменным напряжением и с постоянным.

Мир мог сильно поменяться, если бы Т. Эдисон, вступивший в спор с Н. Тесла оказался прав. Ведь именно Эдисон выступал в защиту постоянного тока, когда инфраструктура еще не разрасталась, а лампочки были чем-то не самым привычным. Но победила идея Тесла, и теперь мы видим современный мир в его нынешнем отражении.

Интересный факт: в США в современности сохранялось электрооборудование, работающее через сеть постоянного тока. Например, это лифты в Сан-Франциско. Сегодня это уже не актуально.

Ток постоянный

На каждом адаптере можно заметить странное обозначение DC +|-. Как раз DC это ток постоянный. Сила тока постоянного и напряжение, будут меняться только из-за нагрузки. Показатели полярности и другие величины практически не меняются, и остаются постоянными.

С такими токами работает в основном электротранспорт: троллейбус, трамваи. Аналогичным образом работает практически вся современная бытовая (и не только) техника. Она (микрокомпоненты, платы) работает исключительно с постоянным током, но поступает оно из сетей переменного напряжения.

Ток переменный

Обозначается напряжение посредством маркировки AC. На территории США частота составляет 60 Герц. На территории Европы это 50 Герц. Промышленные и бытовые приборы, в большинстве, рассчитаны на работу в сетях переменного напряжения.

Все бытовые и промышленные электросети (за редким исключением) работают как раз с переменным напряжением. Когда ток нужно отправить на дальнюю дистанцию, напряжение будет повышаться посредством трансформаторной сети. А уже конечный потребитель получит пониженный до нормы электрический ток. Невозможность использования тока постоянном связана с тем, что пришлось бы использовать линии крупного сечения даже для конечного потребителя, а уж о передаче на серьезные дистанции можно даже и не мечтать. Поэтому Т. Эдисон проиграл Тесле.

В современных домашних розетках есть несколько контактов. Один из них называется нулевым, а второй фазным. Это старые советские розетки. В новых есть еще и заземление. Система таким образом, оказывается трёхфазной. Потому что напряжение сдвигается по отношению.

К слову сказать, поначалу система состояла из 6 фаз. Тесла, во времена своей активной работы, изобрёл ее именно в такой форме. Но позже она будет доработана.

Ключевые параметры бытовых электросетей

Теперь, после того как вы узнали, что в современных сетях используется преимущественно переменное напряжение, нужно разобраться со всеми ключевыми параметрами каждой общедомовой, да и производственной сети. А именно:

Отсутствие или наличие заземлений.
Частоты.
Рабочее напряжение.

Особенность электросетей, оставшихся после развала СССР, состоит в том, что заземления там нет по определению. Поэтому советские розетки спешно меняются на современные. Однако современный регламент ПУЭ требует все-таки установки заземления. Помимо контактов N и L, в современных розетках есть еще и PE. Это как раз заземление.

С частотами всё куда проще. В США 60 Герц, в большинстве остальных стран этот показатель составляет 50 Герц. Напряжение же в обычной розетке является однофазным (220 Вольт). Впрочем, есть немало сетей, где вместо 220 обычно наблюдается 210 или 230. Назвать это нормой удастся с натяжкой: до первого сгоревшего электроприбора. Для исключения сценария сгорания техники, рекомендуется устанавливать стабилизатор на уровне ввода в квартиру или дом. Это оборудование позволяет стабилизировать домашнюю электросеть, частично изолировав ее от общедомовой.

Что может выдержать розетка?

К вопросу о том, какая мощность электрического тока в розетке. Есть несколько параметров: мощность и допустимый ток. На данный момент действует общее правило: оборудование, с показателем мощности выше 16 Ампер или 3.5 Киловатт, подключать к бытовой сети нельзя. Это пороговое ограничение для всей бытовой техники.

Подобное оборудование уместно включать или на производственных площадках. Или через специализированные розетки.

Электрические величины. Напряжение, ток, мощность. Переменный и постоянный ток, полярность.

Содержание

Электричество – это движение электронов по проводам. Ток – это скорость движения электронов, измеряемая в Амперах, напряжение – сила заставляющая их двигаться, измеряемая в Вольтах. Для того, чтобы ток протекал в цепи, она должна быть замкнута и в ней должен присутствовать источник электрического напряжения. Вот почему любое устройство подключается к сети как минимум двумя проводами, а каждая батарейка имеет как минимум два контакта. Любой проводник, либо электроприбор, включенный в сеть, создает в цепи сопротивление движению электронов, измеряемое в Омах. Чем меньше напряжение и больше сопротивление, тем меньше будет ток. Это и есть главный закон электричества – закон Ома. Записывается он следующим образом:

Рисунок 1 – Закон Ома.

Наглядно можно представить себе закон Ома в виде трех граждан с характером:

Рисунок 2 – Закон Ома (наглядное представление).

Ток и напряжение бывают как постоянными, так и переменными.
Постоянное напряжение всегда направлено в одну сторону, соответственно и ток будет всегда направлен туда же. Для постоянного тока характерна полярность, обозначаемая значками «+» и «-». Полярность обозначает направление протекания тока, и для многих устройств, включая светодиоды, это направление очень важно не перепутать.Постоянное напряжениеочень удобно в плане хранения, поэтому трудится оно в автомобилях и во всех портативных устройствах на батарейках и аккумуляторах. А вот передача на большие расстояние постоянного напряжения невозможна из-за слишком больших потерь.

Рисунок 3 – Постоянный ток.

И вот в этом, нам на помощь приходит переменное напряжение. Оно названо так, потому что меняет свое направление много раз в секунду (50 раз в обычной российской розетке), соответственно и ток тоже будет протекать то в одну, то в другую сторону. У такого тока нет полярности, а провода обозначаются как «L» и «N». Переменное напряжение удобно для его выработки при помощи различных генераторов, передачи на любые расстояния, повышения или понижения при помощи обычных трансформаторов. Его можно встретить в любом доме, магазине и офисе, в каждой розетке, в линиях электропередач.

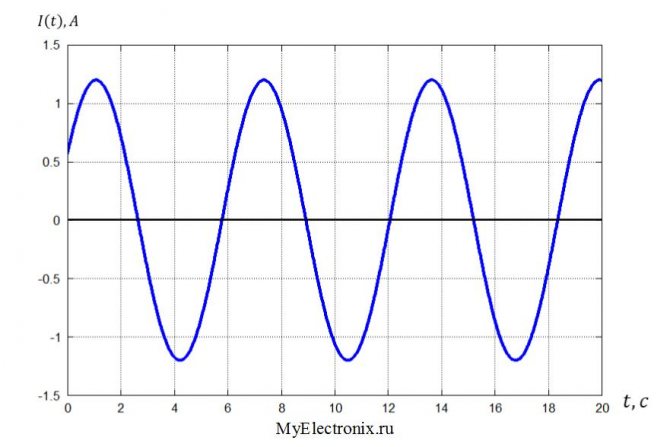

Рисунок 4 – Переменный ток.

Каждый электрический прибор имеет мощность, которая измеряется в Ваттах (Вт). Чем больше ток и напряжение, тем больше мощность. Рассчитать ее можно по формуле:

Рисунок 5 – Формула мощности.

Как видим из формулы, это произведение напряжения и тока, а значит при одинаковой мощности, лампочка на 100Вт в автомобиле при 12В питания, будет потреблять гораздо больший ток, чем 10Вт лампочка на 220В в домашней люстре.
Соединяя формулу мощности и закон Ома, мы получим еще две удобные формулы для вычисления мощности при известном сопротивлении нагрузки:

Рисунок 6 – Формула вычисления мощности.Рисунок 7 – Формула вычисления мощности.

Тэги:

#основы #вольты_и_ватты

Почему постоянный ток не используется в городских электросетях?
Что обозначают метки + и – у батарейки?
У вас есть блок питания 12В 200Вт. Какой ток он способен отдавать в цепь? А блок на 24В 200Вт?
У вас есть батарейка на 3В, и вы подключили к ней резистор с сопротивлением 10 Ом. Какой ток потечет через резистор? Какая мощность будет на нем выделяться?

06.03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06.03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04. 29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04.28.2022

Сценарии освещения в лаборатории

Освещение в квартире

04.28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

Спасибо,
ваша заявка принята!

Подписаться на рассылку

Ваш e-mail*

Согласен на обработку персональных данных

Спасибо,
за подписку!

Постоянный ток в доме. Риски, которые никто не замечает / Хабр

Постоянный ток с каждым днём завоёвывает всё новые рубежи в каждом доме. К кому-то он приходит со светодиодными лентами, кому то с DIY и Arduino. Время идёт, и вот уже вчерашние любители без страха и упрёка начинают делать мощные аккумуляторные сборки и запитывать бытовую технику напрямую от солнечных панелей. За кадром остаётся главный нюанс – безопасности. Ведь токи и напряжения выросли вместе с игрушками, а о последствиях почти никто не задумывается…

Идёт тихая революция, которую почти никто не замечает – всё больше приборов домашнего обихода переходит на постоянный ток, и если раньше только автолюбители сталкивались с постоянным током и аккумуляторами, то теперь скорее тяжело найти дом, где нет ни одного аккумулятора. По мере проникновения постоянного тока всё больше в дома, появляются соблазны отказаться от цепей переменного тока, например в освещении, проложив чуть более толстые кабеля и ограничившись светодиодными лампами / лентой (не буду скрывать, такой соблазн был и у меня, просто я не нашёл в своё время нормальных лампочек на 12 В по хорошей цене). А на светодиодной ленте у меня вообще очень много завязано.

Видеоверсия:

Вы удивитесь от того, сколько бытовых приборов могут работать на постоянном токе.

На Хабре была шикарная статья, в которой был рассмотрен вопрос приборов и постоянного тока, но не безопасности.

Краткий список приборов

Кратко все нагревательные приборы, не заметят разницы между постоянным и переменным током. Это ТЭН-ы нагревателей, электроплиты, утюги и прочее.

Из освещения будут работать лампы накаливания и даже светодиодные лампы с правильным источником питания.

Подавляющее большинство другой бытовой техники, с коллекторными двигателями – мясорубки, фены, пылесосы и даже стиральные машины.

А вот синхронные и асинхронные двигатели работать не будут. Это микроволновки, кондиционеры и холодильники.

Сгорят старые трансформаторные блоки питания, но новые, импульсные, установленные в большинстве современной техники, вполне выживут. Может не смогут выдавать полную мощность, но это второй вопрос.

Кажется, рукой подать до перевода всего дома на постоянный ток, ведь у нас и так уже почти всё работает через блоки питания и выпрямители.

И тут как раз самое время поговорить про опасности, которые несёт за собой постоянный ток, и о которых многие не знают или не желают даже знать.

С падением цен на солнечные панели, всё больше людей их использует как в развлекательных так и более практичных целях. “Экономия должна быть экономной” – основной лозунг создателей DIY систем на солнечных панелях, и из цепей безжалостно выбрасываются “лишние” детали, с точки зрения создателей, и идёт экономия на материалах.

Если вы пропустили этот момент – я объясню. В стандартной схеме, солнечные панели генерируют постоянный ток, который солнечный инвертор ( не важно – микро / стринговый) преобразует в переменный и подаёт в общую сеть.

Цена солнечных инверторов довольно высока, поэтому рынок завоевали я бы сказал понижающие устройства (контроллеры), которые работают в связке солнечная панель – так называемый “солнечный инвертор” (с гордыми буквами МРРТ на коробке и без оного в середине) – аккумулятор и всё это без перехода на переменный ток. К этому контроллеру можно подключить преобразователь напряжения с 12/24/48 В в привычные 220В, по желанию, или довольствуются подключением телефонов, светодиодов и прочих маломощных устройств на постоянном токе.

Схема очень простая, но все недо-инверторы, имеют сильные ограничения по напряжению / токам, и так просто к ним ничего интересного и мощного не подключить из нагрузок.

Максимальную мощность с панелей они и так не умели снимать, поэтому любители просто выкидывают их из цепи, как и аккумуляторы.

Конечный результат – присоединение напрямую к солнечным панелям одного из устройств, способного работать на постоянном токе. В основном сейчас это ТЭН-ы отопления, электроплиты и т.д. Проблема приобретает массовый характер, и такие решения уже вовсю продаются.

Вот тут мы подошли к главному моменту – вместо игрушечного блока питания, при присоединении которого у нас иногда проскакивала искорка, ну или шёл дымок при неправильном присоединении, в руки DIY масс попали источники постоянного тока, способные выдавать 10, а теперь уже и 17 А. Из них смело собираются комплекты на 50 – 230 В и подключаются в отдельную систему, общей мощностью от 500 Вт до 2+кВт.

По своему профилю, мне пришлось познакомиться с постоянным током несколько ближе, чем многим другим, и мне есть что сказать.

Для коммутации цепей постоянного тока подавляющее большинство использует всё те же выключатели или пакетники. Когда лет 7 назад, я хотел перевести своё освещение на постоянный ток, я тоже про это не думал.

А задуматься нужно – при коммутации постоянного тока возникает дуговой разряд, который не гаснет каждые пол периода, как в переменном токе. Остановить его может только достаточно большой зазор между контактами. Но даже обеспечив зазор, мы получим временное решение, которое выйдет из строя на порядок раньше, т.к. полностью избавиться от дуги нельзя.

Есть альтернативы, и в целом те кто обожглись, переходят на следующий уровень коммутации – с помощью специализированных переключателей.

или твердотельных реле.

Твердотельные реле не обеспечивают безопасность, а спец. переключатели несколько неудобны для бытового применения и всё равно имеют ограниченный ресурс. Даже поборов этот этап, мы снимаем только часть проблемы.

Электрическая дуга в кабелях переменного тока, в домашнем обиходе – довольно редкое явление. Нужно постараться, чтоб фазу закоротило на ноль или землю. Да и при закорачивании на землю у нас сразу сработает УЗО, а при закорачивании на ноль, сработает автомат. Для борьбы с дугой переменного тока при плохом контакте, тоже есть методы борьбы, обкатанные временем и приборы защиты от дугового пробоя довольно дёшевы и продаются в каждом магазине электротоваров.

В постоянном токе, любое нарушение контакта сразу превращается в дугу, и гаснет она очень не скоро. Начали появляться методы, способные детектировать дугу в линиях длиной до 200 м. Но детекция не стопроцентная, и в жилом доме может вообще не заработать, или давать постоянные ложные срабатывания из-за наличия различных типов потребителей.

Но сейчас вообще никто не ставит как эти детекторы в домашнюю цепь, как и многие не понимают азов источников тока, в т. ч. солнечных панелей, защищая линию простым автоматом.

Не поняли? Попробую объяснить. У вас есть стабильный источник тока, на 20 А (солнечные панели). Вы поставили предохранители на 25 А, и пакетник, на 25 А. У вас возникло короткое замыкание. Вы думаете у вас сработает автомат, или сгорит предохранитель? Нет, у вас сгорит дом.

Я уже описывал ошибки в монтаже СЭС, и там такое не редкость.

Приводятся данные, что постоянный ток не так опасен для жизни, как переменный, особенно при напряжении до 500 В.

Возможно.

Но проблема в том, что подавляющее большинство переделок на постоянный ток, вообще не предусматривает кабеля заземления. Всё идёт по двухпроводной системе. Уже есть УЗО и для постоянного тока, но кто ж его ставит-то.

И большинство поделок направленно именно на подогрев воды, где поражение электрическим током может иметь самые печальные последствия.

Прошу понять – постоянный ток, даже меньшего напряжения, не прощает ошибок.

Есть готовые решения, проверенные временем. Поставьте нормальный инвертор, и работайте с переменным током, для которого в доме уже есть обычно защита. Вы оцениваете свою жизнь или имущество в 500$?

Дешёвые контроллеры не могут снимать максимальную мощность с солнечных панелей, и вы теряете 15-20% только на этом. При прямом подключении, потери увеличиваются ещё больше, у вас простая резистивная нагрузка. Только на снятии максимальной мощности с солнечных панелей, вы на протяжении 10 лет окупите правильный инвертор. И не забываем, что с нормальным инвертором вы получите универсальность – и сможете запитать абсолютно все приборы, которые есть в доме, а не отдельные экземпляры.

Это только верхушка айсберга. И сколько в себе таят опасностей самодельные аккумуляторные сборки, различные попытки отделить от массива солнечных панелей небольшую часть, для запитывания других устройств, можно только догадываться.

Многие могут возразить – вон сколько роликов в интернете, где это работает. Это типичная ошибка выжившего. Очень многие, у кого эксперимент прошёл не успешно, не смогут про это написать.

Цените свою жизнь, электрика не прощает ошибок.

На правах рекламы – добро пожаловать на форум, посвященный солнечной энергетике. Визуалов прошу подписываться на канал.

Смертельный ток для человека

По мнению опытных электриков, электроток опасен тем, что он невидим. Электричество, воздействующее на человеческий организм, вызывает тяжелые последствия, вплоть до смертельного исхода. Установили, что ток 50-100 мА опасен для жизни, а более 100 мА – смертелен. Речь идет о токах, проходящих через человека. В этой статье разберемся, почему переменный ток опаснее постоянного.

Исход поражения электротоком

Ситуации бывают различными, поэтому исход от удара током наблюдается разнообразный. При получении сильного электрического удара вызываются проблемы с кровообращением и дыханием. Тяжелые случаи характеризуются сердечной фибрилляцией: мышцы сердца хаотично подергиваются. Фактически сердце перестает нормально функционировать, поэтому в такой ситуации требуется скорейшее медицинское вмешательство.

Зачастую поражение электротоком имеет силу до 1000 В. Ожоги возникают, если сила превышает 1 А. Наиболее частая причина – несоблюдение человеком правил техники безопасности. Элемент, по которому проходит электричество, находится вблизи человеческого тела, в результате чего возникает искровой разряд, приводящий к ожогам различной степени. При случайном получении искрового разряда ток, контактирующий с телом, нагревает ткань до 60 градусов Цельсия. Начинает сворачиваться белок, а впоследствии на пораженном участке появляется ожог. Электрические ожоги опасны, так как вылечить их довольно проблематично.

Опасные величины тока

Поражение электричеством бывает разным, на что влияет три фактора:

Какова частота: постоянный или переменный;
Сила;
В каком направлении движется, проходя через тело.

Электроток делят также, в зависимости от того, как он влияет на человеческое здоровье:

Ощутимый – только раздражает кожу. Безопасная величина – не более 0.6 милиампер;
Неотпускающий – переменный с периодическими импульсами, из-за которых человек «прилипает» к источнику электричества. Случается, если сила тока превышает 0.025 ампер;
Фибрилляционный – из-за него вызывается фибрилляция внутренних органов, в первую очередь, сердца. Если сила электричества превышает 0.1 ампер, орган может остановиться.

Необходимо знать! Человеческий организм сопротивляется электричеству. Сила удара зависит от многих факторов: состояние здоровья потерпевшего во время удара, психическое состояние и даже качество обуви. Отталкиваясь от величин электрического сопротивления, выводят показания напряжения тока, опасные для человека.

Отталкиваясь от техники безопасности, опасные следующие показатели напряжения:

65 вольт – жилые помещения и общественные здания, которые отапливаются и имеют внутреннюю влажность до 60%;
36 вольт – помещения с повышенным уровнем влажности (до 75%). Это подвальные помещения, кухни и так далее;
12 вольт – очень влажные пространства (100%): бассейн, баня, прачечная, котельная и так далее.

Обратите внимание! Частота электротока также играет роль. Опасным для человека считается значение от 50 до 60 герц.

Опасность переменного и постоянного тока

Известно, что электроток бывает постоянный и переменный, но не каждый житель понимает между ними разницу и знает, какой оказывает более серьезное воздействие на организм. На вопрос, какой ток опаснее, специалисты отвечают – переменный.

Объясняется это тем, что постоянный электроток должен быть в три раза мощнее переменного, чтобы быть смертельно опасным для человеческого здоровья. Переменный – более быстрый и сильный, что больше сказывается на нервных окончаниях и мышечной ткани (в первую очередь, сердечной). Электрическое сопротивление людей покрывает мощность постоянного тока (силой не выше 50 милиампер). В случае с переменным электротоком граница опускается до 10 милиампер. Если электрическое напряжение достигает 500 вольт, то оба вида тока оказывают одинаковый вред. Если показатель повышается, более опасный в такой ситуации постоянный электроток.

Биологическое действие электричества напрямую зависит от того, с какой интенсивностью организм ему подвергается, а это важный фактор, из-за которого возникает фибрилляция желудочков сердца. Смертельный электрический ток для человека – длительное прикосновение к электропроводникам с силой 0.25-80 мА. При этом вызываются судороги дыхательных мышц и как следствие – острая асфиксия.

Электричество распространяется по организму лишь в том случае, если есть точка входа и выхода тока. То есть одновременно нужно прикоснуться к двум электродам. Речь идет о двуполюсном включении или соприкосновении с одним электродом. Если часть тела человека заземлена, то такое включение называют однополюсным. Бывает и частичное включение, при котором изолированный от земли человек прикасается к разноименным полюсам. В таком случае он пройдет через включенный отрезок руки, а это, как правило, не опасный ток. Если имеет место высокое напряжение, то электротоком может поразить, даже если нет прямого контакта с проводником: то есть на расстоянии, посредством дугового контакта, который возникает, если к нему приблизиться. Ионизация воздуха является причиной того, что человек контактирует с установками или проводами, по которым проходит электроэнергия. Ток электричества опасный для человека особенно в сырую погоду, так как электропроводимость воздуха повышена. В случае со сверхвысоким напряжением величина электрической дуги достигает длины в 35 см.

Электрический ток опасен для человеческого организма, поэтому нужно соблюдать элементарные требования техники безопасности. Сам он бывает постоянным и переменным, каждый по-своему воздействует на человека. Безопасная работа с электроустановками – соблюдение всех правил и использование средств защиты.

Видео

Опасность электричества не миф, хуже того, несмотря на всеобщую осведомленность об этом факте, практически каждый человек может сказать, что ему доводилось при каких-то обстоятельствах ощутить на собственной шкуре электрический удар. Исход подобного воздействия не обязательно плачевен, однако, опасность летального исхода – это неотъемлемый спутник халатного обращения с электричеством.

Именно поэтому на электроустановках устанавливают предупреждающие плакаты, например, «Высокое напряжение! Опасно для жизни!» или «Не влезай! Убьет!». В связи с чем у многих возникает путаница, что убивает ток или напряжение, чего же им стоит опасаться.

В чем отличие между током и напряжением?

Если рассмотреть физический процесс, то электрическая энергия имеет множество различных характеристик, среди которых наиболее часто рассматриваются напряжение и ток. Сразу заметим, что это не одно и то же, но обе они взаимосвязаны.

В каждом веществе присутствует несчетное количество мельчайших атомов, в которых происходит электромагнитное взаимодействие между положительно заряженным ядром и отрицательно заряженными электронами, вращающимися вокруг ядра. В нормальном состоянии элементарные частицы находятся в балансе – заряд ядра полностью скомпенсирован зарядами электронов. Но, воздействие электромагнитного поля на атомы приводит наиболее удаленные электроны в движение, и атомы выходят из равновесия – получают определенный заряд.

Рис. 1. Строение атома

Под напряжением следует понимать разницу между двумя зарядами – в одной точке энергии больше, а в другой меньше. Можно провести аналогию с сообщающимися сосудами, если воды в одной трубке больше, а во второй меньше, то при их соединении вода из первой будет перетекать во вторую. Так же и с напряжением – потенциально в каждой точке имеется определенный заряд энергии, созданный электромагнитным полем, но до тех пор, пока эти точки не соединятся электрической цепью, заряженные частицы не начнут направленного движения.

Рис. 2. Что такое напряжение

Но, с появлением связующей цепи, напряжение между двумя точками приведет к направленному движению заряженных частиц. Это явление получило название электрического тока.

В зависимости от особенностей источника электрической энергии напряжение и ток могут носить:

постоянный характер – не зависимо от наличия или отсутствия нагрузки, величина напряжения не меняется, относится к источникам неограниченной мощности;
изменяться в зависимости от величины нагрузки – относятся к источника с ограниченной мощностью, где величина питающего напряжения снижается при замыкании цепи;
временный – при подключении нагрузки к источнику питания заряд полностью рассеивается через короткий промежуток времени, это конденсаторы, в некоторых ситуациях наведенное напряжение.

Поэтому ток не может протекать без наличия напряжения на участке цепи, но именно ток определяет интенсивность воздействия электрической энергии на человека.

Воздействие тока и напряжения на организм

Чтобы определить степень воздействия на человека, следует отметить, что тело представляет собой проводник электрической энергии, через который может свободно протекать электрический ток. Однако, согласно закону Ома, сила тока на любом участке электрической цепи прямо пропорциональна напряжению, приложенному к этому участку и обратно пропорциональна сопротивлению:

Как можно судить из вышеприведенного выражения, чем больше омическое сопротивление, тем меньше ток, протекающий через человека. Напряжение электрической сети – величина постоянная и мало зависящая от того, что к ней подключено.

А вот на сопротивление человека влияют многие факторы:

состояние кожных покровов в местах прикосновения к токоведущим частям;
увлажненность кожи;
общее физиологическое состояние организма;
состав крови.

Помимо этого прохождение тока будет зависеть и от состава напольного покрытия, если цепь замкнется через ноги. В среднем, сопротивление человека принимается равным 1000 Ом, сухая кожа может иметь сопротивление в 100 000 Ом, но рассчитывать на такой показатель не стоит. Если рассмотреть ситуацию, когда 220 вольт приложено к человеку с сопротивлением 1000 Ом, то удар током достигнет 0,22А или 220 мА, а это опасная величина.

Чтобы представлять себе всю картину, нужно знать следующее:

при 1 – 10 мА удар электрическим током не ощущается, человек свободно отпустит токоведущий элемент без угрозы для собственной жизни;
от 15 – 50 мА воздействие электричества вызывает сокращения мышц и болезненные ощущения, самостоятельное освобождение человека может оказаться затруднительным;
от 50 – 100 мА воздействие электрического тока затрагивает сердце, поэтому становится опасным для жизни;
от 100 – 200 мА поражение электрической энергией может нанести летальный урон организму.

Вышеприведенные данные справедливы для переменного тока частотой 50 Гц, это обуславливается наличием амплитудных составляющих и пикового значения, как в положительную, так и в отрицательную сторону. При постоянном токе опасное для жизни значение считается от 300 мА и выше.

Более детально о воздействии электрического тока на организм человека было изложено в нашей статье: https://www. asutpp.ru/dejstvie-elektricheskogo-toka-na-organizm-cheloveka.html

Подводя итоги

Как видите, токовая составляющая, воздействующая на человека, и определяет, какие ситуации считаются опасными, а какие нет. Но, в то же время, без разности потенциалов электрический ток вообще протекать через человека не будет. Прямой тому пример – выполнение работ под напряжением, когда человек свободно касается проводов, а смертельно опасное электричество его не бьет. Проблема решается изолирующей вставкой между землей и ногами человека, которая разрывает электрическую цепь.

Рис. 4. Работа под напряжением с изолированной вышки

Помимо этого существует целый разряд электроустановок, которые относятся к безопасным за счет питания низким напряжением. Так, потенциально безопасными можно назвать уровни не более 42 В переменного и 100 В постоянного, а все остальные относятся к опасному или высокому напряжению. Но не испытывайте судьбу, лучше перестраховаться и воспользоваться средствами индивидуальной защиты, а в любой непонятной ситуации воздержаться от взаимодействия с электроустановкой, оборванными проводами или корпусом поломанного бытового прибора, включенного в сеть.

Электрический удар — это поражение человека током, после которого может возникнуть шок — тяжёлая реакция организма на сильнейший раздражитель, которым является электрический ток. Стоит понимать, что любой ток опасен для жизни человека. В статье ответим также на вопрос, какой ток и напряжение опасны для человека.

Исход поражения электрическим током

В зависимости от ситуации исход шока может быть разнообразным. Если человек получил сильный электрический удар, у него могут возникнуть проблемы с кровообращением и дыханием. В тяжёлых ситуациях может начаться фибрилляция сердца — сердечная мышца начинает хаотично подёргиваться. Так как сердце фактически перестаёт работать, приток крови останавливается. При не оказанной первой медицинской помощи своевременно человек может умереть.

Чаще всего наблюдаются электрические удары в момент поражения людей током при его силе до 1000 В. Ожоги могут возникнуть при воздействии тока от 1 А и выше. Происходит это в основном, если при работе с током более 1000 В человек не соблюдает элементарных правил техники безопасности. Токоведущая часть находится на довольно близком для тела человека расстоянии, между ними возникает искровой разряд, который приводит к тяжёлым ожогам.

Если человек случайно получил искровой разряд, ток в момент соединения с телом нагревает ткани до 60°. Это приводит к свёртыванию белка, и на поражённом участке образуется ожог. Ожоги, вызванные электрическим током, вылечить довольно сложно.

Признаки ожогов от электрического удара

Существует такое понятие, как электрические метки. Это отмершие участки кожи желтоватого цвета, которые на вид напоминаю мозоли. Если ток проник глубоко в кожу, то ткани тела со временем отомрут.

Признаки электрического ожога:

кожа в районе удара покраснела;
на месте очага начали появляться ожоги с образованием пузырей;
ткани в месте удара обуглились;
в кожу могли попасть кусочки металла при расправлении одежды.

Опаснее всего, если электрический удар пришёлся на область:

висков;
спины;
кистей рук;
голеней;
затылка;
шеи.

Классификация электрического тока по степени воздействия на человека

Электрический ток различается по своей степени воздействия на человека. Он может быть:

ощутимым;
неотпускающимся;
фибрилляционным.

Ощутимым называют электрический ток, при ударе которого человек чувствует явное раздражение. Ощутить на себе удар тока можно при 0,6 мА.

Неотпускающий — электрический ток, вызывающий непроизвольные судорожные движения конечностей, которые прикасаются к оголённым проводам.

Переменный ток, проходя по клеткам человеческого организма, подаёт импульсы, при которых у человека появляется эффект прилипания.

Фибрилляционный ток при ударе вызывает проблемы с сердечной системой. В этот момент человек может умереть от остановки сердца.

Опасный ток

В зависимости от ситуации через организм человека способно пройти напряжение разной величины, а значит, следствие поражения может быть многообразно. Нужно знать, что ток, опасный для человека, имеет силу тока более 15 мА, при которой человек не способен освободиться без посторонней помощи. Сила тока в 50 мА способна причинить сильный ущерб здоровью, а в 100 мА при воздействии 1-2 секунды считается смертельно опасной и обычно вызывает остановку сердца.

Самым опасным током для человека является переменный, частота которого составляет более 50-500 Гц. Если его величина составляет около 9 мА, человек способен сам освободиться от источника поражения (провод). Необходимо понимать, что для жизни и здоровья людей представляет опасность и постоянный ток, освободиться от которого можно, только если он не превышает 20-25 мА.

Какой переменный ток опасен для человека?

Люди, которые регулярно работают с электронными и электрическими приборами, знают, что такое переменный и постоянный ток. Но далеко не все они владеют информацией, какой из них более опасный для человека.

Стоит понимать, что электричество представляет опасность для людей, на это оказывают влияние много факторов. Таких как:

сколько времени длился контакт;
пути, по которым ток прошёл через тело;
каким силой был удар;
сопротивления тела человека.

Считается опасным для человека переменный ток. Причины:

Постоянный ток будет иметь такую же силу воздействия на организм людей, если он будет в 3 раза больше переменного тока. Происходит это, потому что переменный ток намного больше возбуждает нервы и стимулирует мышцы и сердце.
Смерть из-за удара тока обычно возникает в результате остановки сердца. Риск летального исхода чаще всего присутствует при работе с переменным током.
Сопротивление, выдаваемое телом человека, выше постоянного тока, а чем выше частота, тем меньше сопротивление.

Отсюда становится понятно, что переменный ток намного опаснее для жизни человека, чем постоянный.

Какой постоянный ток опасен для человека

Опасность для человека представляет как переменный, так и постоянный ток. Единственное, что переменный опаснее в 35 раз, чем постоянный. Стоит знать, что безопасной считается сила постоянного тока в 50 мА, у переменного же тока эта отметка всего 10 мА. Но главное — опасность любого тока зависит именно от его интенсивности.

при напряжении до 400 В опаснее переменный ток;
если напряжение 500 В, воздействие тока одинаково;
при напряжении свыше 500 В более опасен постоянный ток.

Переменный ток бьёт прерывисто, постоянный же поступает непрерывно. Когда ударило переменным током, есть шансы оторваться от источника поражения. Стоит понимать, что опасность представляет не только вид тока, поразившего человека, но также какой участок был поражен. Наиболее опасен путь тока через сердце, мозг, легкие.

Постоянный ток опасен для человека, так как при электрическом ударе могут образоваться ожоги или появиться проблемы с дыханием.

Какие органы поражает электричество?

Насколько сильно поразило тело человека в момент удара током, зависит от того, по какому пути прошёл ток. В практике имеется несколько вариантов, по которым ток может пройти по организму:

Если человек берет оголённый провод, находящийся под напряжением, двумя руками. Именуется этот путь рука — рука и проходит между руками, затрагивая органы дыхания и сердце.
Когда человек стоит на земле, при этом прикасается к оголённому проводу рукой. Путь именуется рука — ноги, ток проникает через внутренние органы дыхания и сердца.
Рабочий стоит ногами на земле, в районе неисправного заземления. Разряд тока получают ноги. Путь тока именуется нога — нога.
Когда человек случайно прикоснулся головой токопроводящей части. Путь может именоваться голова — рука, голова — ноги.
Самые опасные пути, по которым ток может пройти через организм, являются те, в которых задействованы самые важные для человека системы.

Современная жизнь очень тесно связана с электричеством. Постепенно арсенал домашних электроприборов все больше увеличивается. Некоторые решаются сами проводить установку оборудования, проводить электропроводку или ремонтировать электрооборудование.

Все это сопряжено с тесным контактом человека и тока. Незнание элементарных правил обращения с электричеством может привести к травме или даже смерти. Далее узнаем, какой смертельный ток для человека, что из себя представляет ток, какие травмы он может принести и некоторые другие вопросы.

В чем опасность удара электрическим током

Иногда важно знать не то, какая сила тока может убить человека, а реакцию человека и внешнюю обстановку. Как правило, для человека получение удара от электрического тока происходит неожиданно. В силу этого человек может делать непроизвольные движения и необдуманные поступки.

Например, стоя на стремянке и получив удар током, человек может потерять равновесие и упасть с высоты и получить серьезные травмы. Неслучайно в правилах по технике безопасности приводится множество правил, как правильно работать с электроприборами.

Смертельная сила тока для человека определяется продолжительностью воздействия, чем больше продолжительность, тем большие травмы наносятся телу.

Находясь под действием тока, человек может испытывать болезненные ощущения, что может привести к шоку. Могут обостриться хронические заболевания или появиться новые. При более серьезной травме возможна временная, длительная или постоянная потеря трудоспособности.

Действие тока опасно еще и тем, что он действует на работу сердца и легких, в тяжелых случаях полностью останавливая их работу. Какая сила тока смертельна для человека, определяется путями прохождения электрического тока.

Опасные пути прохождения электрического тока через тело

Если рассматривать статистику, то около 40% ток поражает человека через руки. При этом через сердце проходит 3,3% от общего тока. В этом случае смертельный ток для человека повышается, увеличивая его шанс к выживанию.

На втором месте идет поражение через правую руку в одну или обе ноги. Поскольку большинство людей правши, то показатель составляет 20%.
Процентное соотношение тока, проходящего через сердце, увеличивается более чем в два раза и достигает 6,7%. Значение смертельной силы тока для человека резко понижается, увеличивая шанс тяжелых травм или смерти.

Левшам, или людям, коснувшимся левой рукой находящейся под напряжением цепи, достается 17%. В этом случае через сердце проходит 3,7%, увеличивая их шанс на благополучный исход.

Самым безопасным является путь тока через ноги. Сердцу достается всего 0,4% от общего потока. Но такое поражение сравнительно редко, ему подвержены только 6% от общего числа всех пострадавших.

Самым тяжелым случаем является путь тока через голову. Если цепь соединяется через голову и ноги, то через сердечную мышцу проходит 6,8% всей силы тока. К счастью, таких случаев только 5%. Однако если цепь состоит из головы и рук, то на сердце обрушивается максимальный поток, составляющий 7%. Таких случаев зафиксировано 4%.

Виды электрических травм

Все травмы, полученные от поражения электрическим током, можно разделить на четыре вида:

термические;
электролитические;
механические;
биологические.

Термическое воздействие . Тело человека состоит примерно из 80% воды, в которой растворены соли и минералы или находятся во взвешенном состоянии другие элементы. Это делает воду электролитом, который довольно хорошо проводит электричество, а оно, в свою очередь, производит работу, то есть нагревает все тело. Это происходит при малых токах и длительном воздействии. При больших токах происходит выгорание тканей на пути прохода электричества.

Под электролитическим подразумевается распад жидкости (крови, лимфы), из-за чего она уже не может выполнять свои функции.

К механическим относятся : разрыв кровеносных сосудов из-за давления пара, обрыв сухожилий и перелом костей из-за сокращения мышц.

Биологические нарушения – это нарушение кровообращения, дыхания и других органов. Для того чтобы понять, ток какой силы смертельно опасен для человека, следует учесть сопротивление тела человека.

Сопротивление человека и от чего оно зависит

Сопротивление тела человека чисто индивидуально и может сильно отличаться между индивидуумами. Складывается оно из сопротивления эпидермиса – наружного покрова и внутренних органов.

Чтобы вывести таблицы и схемы это значение условно принимается за 1 000 Ом или 1 кОм. Однако, это правило справедливо при непосредственном контакте тела.

Если ток проходит через ноги, сопротивление складывается из сопротивления тела, одежды, обуви и поверхности, на которой стоит человек. Поэтому если в первом случае смертельный ток для человека имеет одно значение, то во втором оно будет совершенно другим.

Кроме того, на сопротивление человека влияет множество других факторов. Например, здоровые сильные люди обладают большим сопротивлением, чем больные и слабые.

Вспотевшее тело уменьшает сопротивление, это же происходит, если человек возбужден или находится в подавленном состоянии. Поэтому очень сложно определить, какой ток будет проходить при тех или иных условиях. Тем не менее теоретически определено, каким будет смертельный ток для человека в амперах.

Какая величина тока считается смертельной для человека

Сила тока в 1 А — очень большая величина, поэтому чтобы определить смертельный ток для человека, используют меньшую величину – миллиамперы, мА. В 1 А содержится 1 000 мА.

Стоит уточнить, что смертельным ток становится не только из-за действия на органы, но и неспособности человека самостоятельно освободиться от действия электричества.

Так, при переменном токе силой 10–15 мА человек уже не может самостоятельно разжать пальцы рук и, продолжая находиться под действием тока, он подвергается смертельной угрозе. Для постоянного тока это значение составляет 50–80 мА.

При этом отмечаются четыре последствия воздействия тока:

без потери сознания;
с потерей сознания;
клиническая смерть;
биологическая смерть.

Находясь в сознании, человек еще может рассуждать и позвать на помощь, что увеличивает его шанс на выживание и получение наименьшего ущерба.

При потере сознания риск умереть резко возрастает. Токи более 80–100 мА переменного и 300 мА постоянного напряжения вызывают фибрилляцию сердца и (или) прекращение работы легких. При этом наступает клиническая смерть, продолжающаяся 5–7 минут.

Величина электрического тока более 100 миллиАмпер считается смертельно опасной. Такой ток вызывает остановку дыхания и фибрилляцию сердца.

Если в течение этого времени удается оказать человеку первую помощь, он может выжить. Биологическая смерть начинается с отмирания клеток головного мозга, после чего человека уже невозможно вернуть к жизни.

Длительность протекания тока

Чем быстрее освобождают человека от действия электричества, тем больший ток он может выдержать. В приведенной ниже таблице видно, как продолжительность воздействия влияет на максимально допустимый переменный ток.

При малых токах порядка 1,1 мА частотой 50 Гц и 6 мА постоянного значения человек начинает чувствовать прохождение электричества.

В случае с переменным напряжением это будет сопровождаться слабым зудом и пощипыванием, а постоянный ток дает ощущение нагрева в месте соприкосновения с источником тока.

Если переменный ток до 5 А вызывает фибрилляцию – хаотичное сокращение сердечных мышц, то свыше 5 А сразу происходит остановка сердца. Но даже и в этом случае можно спасти человека, если действие тока было продолжительностью не более 1–2 секунды.

Почему переменный ток опаснее постоянного

Самым опасным является ток частотой 20-1 000 Гц. Он примерно в три раза опаснее постоянного напряжения. Однако при дальнейшем повышении частоты опасность переменного напряжения снижается.

Если частота превышает 500 кГц, они уже не являются смертельными, но это не значит, что человек совсем не может от них пострадать. Термическое поражение остается как от прохождения тока, так и от электрической дуги.

Остается подвести итог. На последствия от поражения электрическим током влияют: напряжение, его род, сила тока, частота переменного напряжения и сопротивление человека.

Особенно важны: в каком состоянии находится человек, его особенности, как проходит ток, и сколько времени он оказывает воздействие. Не стоит забывать и об окружающей среде, влажность и повышенная температура способствуют поражению.

Электричество, несмотря на то что является давним и надежным спутником человека, не прощает пренебрежительного отношения к себе. Электрический ток сам по себе представляет потенциальную угрозу не только здоровью, но и жизни человека. Если говорить более грамотным языком, то опасной для человека является сила тока, воздействие которой на организм может привести к плачевным последствиям.

Какая сила тока опасна для человека

Необходимо понимать, что угрозу для любого живого организма представляет именно сила тока, которая характеризует отношение количества заряда, прошедшего через определенную поверхность за единицу времени. Напряжение не убивает, так является только лишь разницей потенциалов, оно только косвенно влияет на силу тока. Для наглядности рассмотрим закон Ома, который описывает данную зависимость. Формула выглядит так:

I = U/R, где у нас I – сила тока, U – напряжение, R – сопротивление.

В системе СИ эти величины измеряются в амперах (А), вольтах (В), омах (Ом) соответственно.

Из формулы закона Ома видно, сила тока будет увеличиваться при увеличении напряжения или уменьшении сопротивления. Таким образом, с учетом постоянного сопротивления, для человека представляют большую опасность электрические сети с высоким напряжением.

Следующий момент, на который необходимо обратить внимание! Сопротивление человеческого тела является индивидуальной величиной. Оно может зависеть от особенностей организма, частоты кожного покрова и даже психоэмоционального состояния. Поэтому все числовые параметры силы тока, которые считаются опасными или смертельно опасными и приводятся в литературе, являются приблизительными значениями.

Что понимается под опасной силой тока для человека

Чтобы избежать нежелательных последствий необходимо усвоить, что опасной можно считать любую силу тока. Возражения о том, что зачастую электричество применяют в медицинских целях, в частности при электрофорезе, и оно не представляет угрозу для человека, верны отчасти. Необходимо помнить о таком параметре как время. Чем больше по длительности контакт участка тела с проводником, тем выше вероятность негативного проявления.

В отдельных источниках встречается информация, что опасной для человека силой тока является величина в 0,05 мА, а в других можно обнаружить значения в 0,1 мА. Как отмечалось выше, все эти данные необходимо воспринимать как справочную информацию. И тем более не стоит, измерив силу тока мультиметром, приступать к ремонту оборудования под напряжением. Есть люди, которые в силу особенностей своего организма могут спокойно работать под напряжением 220 В и не испытывать дискомфорта. Но для некоторых и в несколько раз меньшие значения могут оказаться несовместимыми с жизнью.

Как проявляется воздействие опасной силы тока

Однозначно можно утверждать, что опасной можно считать силу тока, при воздействии которой, последствия носят травматический характер, но человек остается жив. Травма бывает в виде термического ожога и может сопровождаться:

покраснением участка тела в месте контакта;
образованием волдырей и омертвлением верхних и средних слоев кожного покрова;
обугливанием тканей, мышц и костного скелета.

Смертельно опасная сила тока для человека

Смертельной является сила электрического тока, приводящая к летальному исходу. Как правило, это проявляется в остановке сердца или параличе дыхательных путей. При достижении определенной величины, ток начинает проходить через тело человека как через обыкновенный проводник по пути наименьшего сопротивления, т.е. через внутренние органы. Также к смертельному исходу может привести воздействие электрического тока на человеческий мозг.

Напомним, что одним из определяющих параметров воздействия электрического тока на организм человека является время. Ток относительно небольшой величины может привести к необратимым последствиям при длительном контакте. Здесь уместно будет пояснить такое понятие как не отпускающий ток.

При контакте с токоведущим проводником при силе тока около 10 мА происходит непроизвольное сокращение мышц. Примером может служить контакт с проводником внутренней стороной ладони. В этом случае мышцы кисти руки сокращаются и освободиться самостоятельно практически невозможно. Следовательно, увеличивается время контакта со всеми вытекающими последствиями в виде опасных для жизни травм или остановки сердца. Поэтому опытные электрики, вне зависимости под напряжением сеть или нет первоначальный контакт осуществляют тыльной стороной ладони. Если окажется что сила тока смертельна или опасна, то рука будет отброшена от проводника.

В заключение напомним, чтобы избежать опасного воздействия электрического тока, вне зависимости от его силы и напряжения в сети, все работы с электротехническими устройствами, необходимо проводить используя средства индивидуальной защиты и соответствующий инструмент.

Электричество дало человеку много того, без чего нынешний мир не казался бы нормальным. Однако ток также может навредить, причем с летальным исходом. Подробнее о том, какой ток опаснее и какое напряжение может выдержать человек — читайте в статье.

Принцип воздействия тока

И прежде всего нужно рассмотреть то, как опасные для человека токи воздействуют на него. Если сравнивать его с другими опасными явлениями, то основную разницу составит тот факт, что у него ни цвета, ни запаха. Любой ток фактически невидим для человека и это совершенно не означает, что его соприкосновение с телом безопасно. В основном оказывается воздействие следующего типа:

Термическое. Оно выражается в ожогах по всему телу, а также сильному нагреву сосудов и нервных окончаний.
Электролитическое. Это воздействие причина разложения крови и прочих жидкостей в организме. Оно происходит посредством электролиза, что также затрагивает физико-химическую составляющую жидкости в организме. Если же говорить проще, то кровь загустевает, заряд белков изменяется и в организме начинает парообразование.
Биологическое. Причина всех судорог и сокращений, так как действие электротока закономерно сопровождается раздражением всех органов.

Теперь, когда есть основы, можно перейти к величинам, опасным для жизни человека.

Опасное напряжение

В первую очередь отметим, что думать о наличии опасного и неопасного электрического тока ошибочно — любое воздействие негативно, отличается лишь степень вреда. Причина, по которой один человек пострадает меньше, а другой больше, обусловлена внутренним сопротивлением. Оно же зависит от толщины кожи, уровня влажности помещения, в котором произошло соприкосновение, и тела человека, а также путь тока.

И этому нужно уделить отдельное внимание, потому что самое опасное протекание тока для жизни человека либо через ногу и голову, либо через руку и голову. Это объясняется тем, что ток проходит через сердце, мозг и легкие. И если напряжение постоянного или переменного тока при этом большое, то в худших случаях это вызывает остановку сердца или органов дыхания.

Установлено, что постоянный ток для человека чуть безопаснее переменного, если все происходит в рамках сетей до 500 В. И стоит напряжению начать расти, вместе с ним растет опасность для человека.

Однако это не все, потому что важно также учитывать частоту сети. Если взять для рассмотрения 500 Гц, то несколько безопаснее, чем промышленные 50 Гц. Обусловлено это тем, что с повышением частоты постепенно проявляется Skin Effect, суть которого заключается в прохождении тока по поверхности проводника, благодаря чему внутренние органы не затрагиваются.

Финальное же значение опасности тока для человека представляет собой время. Если продолжительно находится под постоянным током или переменным, то урон будет выше, чем кратковременный удар им. И, хотя здесь также нужно учитывать силу тока, чтобы дать однозначный ответ, но чем меньше времени под воздействием, тем лучше.

Дополнительные воздействия

Помимо прочего, нужно также учитывать другие воздействия, которые создает постоянный и переменный ток, проходя через тело человека. К таковым относят:

Электрический удар. Он провоцирует возбуждение всех тканей, что приводит к судорогам и их последствиям. В числе таковых могут быть потеря сознание, нарушение дыхания или работы сердца, а также летальный исход.
Электрическая травма. Это повреждения, что наносятся телу напрямую. Существует две разновидности оных:
- Электрический ожог. Он делится на токовый, что представляет собой прохождение тока через все тело, а также дуговой, появление которого происходит между проводником и человеком. Его можно отчетливо определить по той дуге, что появляется при контакте. И он также в несколько раз опаснее токового, так как его температура может в несколько раз выше.
- Металлизация кожи. Явление, что означает при попадании частиц металла в кожу. Следствием этого становится повышение проводимости и большая травмоопасность.

Помнить стоит также об электрических метках, что представляют собой места, куда ток вошел и откуда он вышел.

Какой ток опаснее: постоянный или переменный

Когда разобраны основы, нужно определить какой ток для жизни опаснее постоянный или переменный. Ответ на этот вопрос прост — переменный ток опаснее постоянного. И вот почему:

одинаковый эффект обоих типов тока может быть только в том случае, когда мощность постоянного превысит переменный в 4 раза;
причиной летального исхода становится фибрилляция желудочков, риск получений которой значительно выше, когда на организм воздействует переменный ток;
существует правило: если частота меньше, то сопротивление выше, однако для переменного, минимальное значение частоты которого почти что всегда достигает 50 Гц, сопротивление низкое.

Избежать же подобного воздействия можно не только с помощью техники безопасности, но и соблюдение пуэ — правил устройства электроустановок.

Обоснованность опасности

Ранее мы затронули вкратце то, почему постоянный и переменный ток опасен для человека. Пришло время разобрать все факторы подробнее. Существует четыре фактора:

Сила тока и напряжение. Сила тока измеряется в миллиамперах (мА). Так, для переменного достаточно значение от 10 до 15 мА под «стандартным» напряжением в 120 В, а для постоянного порядка 50-80 с напряжением в U=42 B, чтобы нанести вред человеку. Однако не стоит думать, что постоянный поэтому становится безопаснее, потому что при тех же 500 В оба в наносимом ущербе становятся равны.
Продолжительность. Всем очевидно, что чем дольше находится под ударом тока, тем хуже. Однако не каждый знает почему это так. Долгое нахождение под воздействием тока разрушает эпидермис и, как следствие, снижает сопротивление тела, что автоматически «увеличивает» силу тока.
Частота. она представляет собой значение колебаний полюсов сети, которое в странах СНГ достигает 50 Гц. Однако к постоянному току эта единица измерения отношения не имеет, так как в его случае электроны движутся в одном направлении. Уже рассмотренный Skin Effect достигается при частоте, что выше 20 кГЦ, и это было доказано Николой Теслой опытным путем.
Сопротивление. Понимание того, как это устроено, не требует особых знаний. Стоит запомнить только то, что повышение сопротивления связано с меньшей силой тока, и наоборот. Если на теле есть сухие и огрубевшие участки кожи, то они могут выступить в качестве диэлектрика, что установит значение сопротивления тела от 40000 до 100000 Ом.
- высокая температура тела;
- поврежденный эпидермис;
- высокая влажность окружения.

Потоотделение также снижает сопротивление тела, потому что представляет собой влажность и повышенную температуру.

Теперь мы не только знаем какие значения не безопасны для людей, но и почему это так.

Последствия удара током

И хотя любой опасный ток в большинстве случаев для человека будет опасен, последствия его воздействия имеют ряд различий. Это зависит от той системы организма, на которую пришелся основной урон:

Нервная. В этом случае может быть потеря сознания или памяти, в особых случаях навсегда. Если было оказано воздействие на нервы, то может произойти нарушение чувствительности или двигательной активности как таковой. Существует также прецеденты, когда появляются патологические рефлексы и постепенное исчезновение физиологических.
В случаях воздействия высокого напряжения, происходит расстройство ЦНС и дальнейшее торможение всех центров, отвечающих за дыхательной и сердечной деятельностью.
Сердечно-сосудистая. Здесь основу составляет функциональный вред, который представляет собой синусовую аритмию и тахикардию, а также блокады и экстрасистолия. Возможно также внутреннее кровотечение за счет повреждения стенок сосудов.
Органы чувств. В основном это шум в ушах или снижение чувствительности конечностей. Может быть также разрыв барабанных перепонок и глухота. При повреждении глаз есть вероятность возникновения кератита, хориоидита и катаракты.
Долгосрочный вред. Удар током не всегда проходит бесследно даже после устранения вреда, наступившего сразу. Так, у человека в дальнейшем может возникнуть невриты или трофические язвы. В рамках сердечно-сосудистой системы происходят нарушения в проводимости импульсов. Ожоги, причиной которых стал электрический удар, заживают, однако в редких случаях развивают деформацию опорно-двигательного аппарата. Последующее воздействие тока способно спровоцировать артериосклероз или вегетативные изменения.

Опасность составляет также и то, что полностью вылечить человека после такого можно не всегда. В особых случаях тяжело даже нивелировать пассивные боли, которые испытывает человек.

Избежать вреда от тока намного проще, чем может показаться. Использовать устройства, что соблюдают ПЭУ, а также не трогать электроприборы мокрыми руками — базовые требования безопасности — позволят значительно снизить вероятность удара.

AC vs DC (переменный ток против постоянного тока) – разница и сравнение

Электричество течет двумя способами: либо в переменном токе (AC) , либо в постоянном токе (DC) . Электричество или «ток» — это не что иное, как движение электронов по проводнику, например по проводу. Разница между переменным и постоянным током заключается в направлении движения электронов. В постоянном токе электроны постоянно движутся в одном направлении или «вперед». На переменном токе электроны постоянно меняют направление, то двигаясь «вперед», то «назад».

Переменный ток — лучший способ передачи электроэнергии на большие расстояния.

Сравнительная таблица

Сравнительная таблица переменного и постоянного тока
	Переменный ток	Постоянный ток
Количество энергии, которое можно переносить	Безопасно для передачи на большие расстояния по городу и может обеспечить большую мощность.	Напряжение постоянного тока не может распространяться очень далеко, пока не начнет терять энергию.
Причина направления потока электронов	Вращение магнита вдоль провода.	Устойчивый магнетизм вдоль провода.
Частота	Частота переменного тока составляет 50 Гц или 60 Гц в зависимости от страны.	Частота постоянного тока равна нулю.
Направление	Меняет направление при протекании по контуру.	В контуре течет в одном направлении.
Ток	Это ток, величина которого меняется со временем	Это ток постоянной величины.
Поток Электронов	Электроны продолжают менять направления – вперед и назад.	Электроны постоянно движутся в одном направлении или «вперед».
Получено из	Генератор переменного тока и сеть.	Элемент или батарея.
Пассивные параметры	Полное сопротивление.	Только сопротивление
Коэффициент мощности	Лежит между 0 и 1.	это всегда 1.
Типы	Синусоидальные, трапециевидные, треугольные, квадратные.	Чистый и пульсирующий.

Переменный и постоянный ток. Горизонтальная ось — это время, а вертикальная ось — напряжение.

Происхождение переменного и постоянного тока

Магнитное поле вблизи провода заставляет электроны течь в одном направлении вдоль провода, потому что они отталкиваются отрицательной стороной магнита и притягиваются к положительной стороне. Так родилась энергия постоянного тока от батареи, в первую очередь благодаря работе Томаса Эдисона.

Генераторы переменного тока постепенно заменили аккумуляторную систему Эдисона постоянного тока, потому что переменный ток безопаснее передавать на большие расстояния по городу и может обеспечить большую мощность. Вместо постоянного приложения магнетизма вдоль провода ученый Никола Тесла использовал вращающийся магнит. Когда магнит был ориентирован в одном направлении, электроны текли к плюсу, но когда ориентация магнита менялась, электроны также поворачивались.

Видео Сравнение переменного и постоянного тока

Использование трансформаторов переменного тока

Другое различие между переменным и постоянным током заключается в количестве энергии, которое он может нести. Каждая батарея предназначена для производства только одного напряжения, и это напряжение постоянного тока не может распространяться очень далеко, пока не начнет терять энергию. Но напряжение переменного тока от генератора на электростанции можно повысить или понизить с помощью другого механизма, называемого трансформатором . Трансформаторы расположены на электростолбе на улице, а не на электростанции. Они преобразуют очень высокое напряжение в более низкое, подходящее для ваших бытовых приборов, таких как лампы и холодильники.

Хранение и преобразование переменного тока в постоянный и наоборот

Переменный ток можно даже преобразовать в постоянный с помощью адаптера, который можно использовать для питания аккумулятора ноутбука. DC можно «поднять» вверх или вниз, просто это немного сложнее. Инверторы преобразуют постоянный ток в переменный. Например, для вашего автомобиля инвертор изменит 12 вольт постоянного тока на 120 вольт переменного тока для запуска небольшого устройства. В то время как постоянный ток можно хранить в батареях, вы не можете хранить переменный ток.

Ссылки

Википедия: Электричество по странам
Википедия: Переменный ток
Википедия: Постоянный ток

Подписаться
Поделиться
Ссылка
Авторы

Поделитесь этим сравнением:

Если вы дочитали до этого места, подписывайтесь на нас:

«Переменный ток против постоянного тока (переменный ток против постоянного тока)». Diffen.com. Diffen LLC, nd Веб. 19 сентября 2022 г. < >

переменного и постоянного тока: чем они отличаются?

Автор Jayric Maning

Опубликовано 30 мая 2022 г.

Делиться Твитнуть Делиться Электронная почта

В чем разница между переменным и постоянным током? Почему они разные? И где мы их используем? Все это и многое другое в этой статье.

В 1880-х годах происходила историческая битва между постоянным током (DC) Эдисона и переменным током (AC) Теслы. Это событие переменного и постоянного тока решило, какой тип тока будет использоваться для питания мира. В конечном итоге AC Теслы одержал победу, несмотря на жестокие уловки Эдисона, направленные на дискредитацию AC.

До того, как событие произошло, DC был единственным текущим человеком, который мог генерировать в то время. Он был простым, достаточно мощным и был отраслевым стандартом. Так зачем заменять его на AC? Зачем нужно развивать новое течение? И чем одно отличается от другого?

Давайте узнаем!

Что такое постоянный ток?

Постоянный или постоянный ток — это тип тока, при котором электрический заряд течет только в одном направлении.

Постоянный ток в основном поступает от генераторов постоянного тока, таких как солнечные батареи и двигатели с постоянными магнитами. Вы также можете хранить его в батареях, таких как популярные 18650, AA и AAA. А также быть преобразованным из переменного тока с помощью выпрямителей, таких как мостовой выпрямитель, установленный на зарядном устройстве телефона.

Аккумуляторы могут накапливать токи только в одном направлении. Это означает, что все обычные батареи могут хранить только постоянный ток, а не переменный.

Имея это в виду, вы можете легко определить, какие устройства используют DC, будь то телефон, ноутбук, беспроводные наушники или камера. Пока он использует батарею, он питается от постоянного тока.

Что такое переменный ток?

Переменный ток — это тип тока, при котором электрический заряд течет вперед и назад. Это означает, что в половине случаев ток положительный, а в половине случаев отрицательный, отсюда и название переменного тока.

Переменный ток вырабатывается механическими генераторами, такими как паровые турбины, ветряные мельницы и двигатели внутреннего сгорания. Вы также можете получать переменный ток от постоянного тока через выпрямительные компоненты, такие как инвертор на ваших портативных резервных батареях или аккумуляторные генераторы. Из-за постоянно меняющейся полярности переменного тока ни одна батарея еще не может успешно хранить переменный ток.

Переменный ток является предпочтительным для передачи электроэнергии от электростанций к вашему дому. Поскольку от распределительных линий до вашего дома не производится никакого выпрямления, все электрические розетки и розетки внутри вашего дома питаются от переменного тока. Это означает, что все приборы, подключенные к электрической розетке (стиральная машина, блендер, холодильник), используют переменный ток.

Теперь, когда вы можете отличить переменный ток от постоянного, давайте ответим на главный вопрос — почему они разные? Если постоянный ток был простым, достаточно мощным и был отраслевым стандартом до переменного тока, зачем нужен новый тип тока?

Почему переменный и постоянный ток отличаются?

AC и DC — это два разных типа тока. Постоянный ток течет в одном направлении, а переменный ток попеременно течет туда и обратно.

Постоянный однонаправленный поток постоянного тока обеспечивает стабильное электричество, подходящее для питания электроники и хранения энергии в батареях. Недостатком постоянного тока является его неэффективная передача энергии на большие расстояния.

DC генерировалось с большими токами (амперами) при низких напряжениях (вольты). Передача больших токов в медленном месте (из-за низкого давления или напряжения) приводит к накоплению тепла в проводах передачи, что приводит к потере большого количества энергии. Это также означало бы, что кабели передачи должны быть толще, чтобы рассеивать тепло. Из-за этого поставщикам электроэнергии требовался лучший способ передачи энергии.

Решение состояло в том, чтобы передавать меньшее количество тока при высоком напряжении, чтобы предотвратить накопление тепла, а также передавать больше энергии. Именно здесь AC становится необходимым. Переменный поток электронов взад и вперед в переменном токе позволяет магнитам создавать сильный электромагнетизм в генераторе переменного тока для работы. С помощью генератора переменного тока электростанции могли легко преобразовывать большие токи при низком напряжении в малые токи при высоких напряжениях.

Изображение предоставлено Contraix/Wikimedia Commons.

По сути, переменный и постоянный ток отличаются друг от друга, потому что отрасли нужен ток, который позволяет легко преобразовывать его для передачи электроэнергии на большие расстояния.

Оба течения важны

Переменный и постоянный ток — это токи, из которых состоит современный мир. Переменный ток используется для передачи электроэнергии на большие расстояния и питания энергоемких заводов. Постоянный ток используется для питания электроники, такой как телефоны, камеры и компьютеры.

Хотя переменный ток выиграл войну токов, это не обязательно означает, что он лучше постоянного. Переменный ток лучше использовать для передачи электроэнергии на большие расстояния и для мощных приложений в домах, на фабриках и в других учреждениях. Напротив, постоянный ток лучше использовать для хранения энергии в батареях и маломощных приложениях в электронике.

Мы должны перестать сравнивать переменный и постоянный ток. Оба течения имеют свои плюсы и минусы. И ни один из них не лучше другого. Потому что, в конце концов, нет лучшего тока, есть только лучшее приложение для определенного тока.

В чем разница между источниками питания переменного и постоянного тока

Быстрый переход:

Что такое питание переменного тока?
Что такое питание постоянного тока?
Почему существует два разных типа силы?
В чем разница между источником питания переменного и постоянного тока?
Как работает блок питания переменного/постоянного тока?
Как работает блок питания постоянного тока?
Как узнать, является ли источник питания переменным или постоянным током

Блоки питания предназначены для преобразования источника питания в нужный вам тип электроэнергии. Некоторые из наиболее известных устройств преобразуют переменный ток в постоянный, но у вас также есть возможность использовать блоки питания постоянного тока в постоянный. Знание различий между этими типами блоков питания и того, когда их использовать, поможет вам принять обоснованное решение, когда вам нужно совершить покупку.

Что такое мощность переменного тока?

Переменный ток (AC) — это стандартный формат электроэнергии, который поступает из розеток. Название происходит от формы волны, которую принимает ток. Чтобы понять состав волны переменного тока, вам нужно понять, что электрические токи исходят из потока электронов. Когда электроны в волне переменного тока движутся, они могут двигаться в положительном направлении, что соответствует восходящей части синусоидальной волны, создаваемой током. Когда электроны имеют отрицательный поток, волна падает.

Эти волны исходят от генераторов переменного тока на электростанциях. Внутри генератора проволочная петля вращается внутри магнитного поля. Вращение создает волны переменного тока, когда провод перемещается в области с различной магнитной полярностью. Например, ток меняет направление, когда провод вращается от северного к южному полюсу магнитного поля. Волны, создаваемые генератором переменного тока, важны для использования переменного тока.

Волнообразное движение переменного тока дает этой форме электричества преимущество перед питанием постоянного тока. Поскольку он движется волнами, этот формат электричества может распространяться дальше, чем мощность постоянного тока. Большинство розеток в зданиях обеспечивают питание переменного тока. В то время как многие электрические устройства, такие как лампы и бытовая техника, используют питание переменного тока, другие требуют преобразования электричества в формат постоянного тока.

Что такое питание постоянного тока?

В энергии постоянного тока (DC) используются электроны, которые движутся по прямой линии. Это линейное движение, в отличие от волнового движения переменного тока, дало название этому току. Эта форма тока поступает от батарей, солнечных элементов, топливных элементов, генераторов переменного тока, оснащенных коммутаторами, которые создают прямую энергию, и выпрямителями, которые преобразуют мощность переменного тока в постоянный.

Поскольку мощность постоянного тока настолько постоянна в подаваемом напряжении, для большинства электронных устройств требуется этот тип питания. Вот почему большинство электронных устройств имеют источники питания постоянного тока в виде батарей или нуждаются в преобразовании мощности переменного тока из розеток в мощность постоянного тока через выпрямитель. Источники питания часто имеют встроенные выпрямители вместе с трансформаторами для повышения или понижения напряжения до соответствующего уровня.

Для некоторых устройств предпочтительнее постоянное напряжение, например для ноутбуков. Для таких устройств вам нужен преобразователь переменного тока в постоянный, если вы хотите, чтобы эта электроника работала от розетки. Преобразователь преобразует сигнал в устойчивую прямую линию. Постоянный ток для электроники предпочтительнее, потому что высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри электронных устройств.

Почему существуют два разных типа питания?

Использование переменного тока в качестве основного источника электростанций связано с горячими спорами в конце 19-го века.век. В то время знаменитый изобретатель Томас Эдисон боролся с не менее известным интеллектуалом Николой Тесла из-за Битвы токов.

Эдисон разработал мощность постоянного тока и хотел, чтобы эта форма была предпочтительной для подачи энергии в дома и на предприятия. Его ранняя работа в области питания постоянного тока способствовала тому, что многие города использовали его в качестве источника электроэнергии по умолчанию. Однако мощность постоянного тока не была идеальной. С этим источником электроэнергии было трудно изменить его напряжение и подавать постоянный ток на большие расстояния. Тесла считал, что мощность переменного тока решит эти две проблемы.

Джордж Вестингауз, имевший финансовый контроль над асинхронным двигателем переменного тока Теслы, перебил Эдисона за электроэнергию на Всемирной выставке в Чикаго в 1893 году. Эта более низкая ставка гарантировала, что те, кто посетит ярмарку, увидят сияющий город, питаемый переменным током. В том же году в Буффало, штат Нью-Йорк, началось строительство гидроэлектростанции с использованием Ниагарского водопада. Три года спустя весь город Буффало получил электроэнергию от переменного тока, создаваемого движением водопада. Увидев успех переменного тока в Буффало, General Electric, которая ранее поддерживала позицию Эдисона по постоянному току, начала продавать энергию переменного тока.

Сегодня переменный ток продолжает доминировать на рынке электроэнергии. Электрические розетки подают энергию переменного тока в здания, где этот ток может найти немедленное применение или нуждаться в преобразовании в мощность постоянного тока. Хотя Эдисон проиграл битву течений в целом, война на этом не закончилась. Многие электронные устройства сегодня требуют плавного, равномерного напряжения питания постоянного тока. Поскольку электричество постоянного тока все еще используется, оба типа энергии остаются важными и сегодня.

Поскольку оба типа электричества продолжают обеспечивать мощность сегодня, у вас могут быть устройства, работающие от источника постоянного тока, и иметь источник питания переменного тока. Для этого вам понадобится блок питания AC-DC. Эти источники питания преобразуют напряжение в постоянный ток и регулируют напряжение вверх или вниз в зависимости от выхода устройства.

Кроме того, многие портативные генераторы электроэнергии накапливают энергию в батареях, использующих постоянный ток. Для приложений в отдаленных местах питание от батарей, топливных элементов или солнечных элементов, которые обеспечивают питание постоянного тока, более доступно, чем питание переменного тока от линий электропередач. В этих ситуациях могут потребоваться источники питания постоянного тока для изменения выходного напряжения для использования устройством.

См. дополнительные блоки питания

В чем разница между блоком питания переменного и постоянного тока?

Как уже отмечалось, основное различие между мощностью переменного и постоянного тока заключается в направлении потока электронов. Это различие приводит ко всем другим различиям между этими видами электричества. Волновое движение мощности переменного тока помогает этому источнику питания очень эффективно перемещаться дальше, потому что электростанции могут легко генерировать большое количество энергии переменного тока и доставлять ее по линиям электропередач, которые затем подаются на трансформаторы для понижения напряжения, пока оно не достигнет домов и предприятий. При изменении напряжения мощность постоянного тока не так легко увеличивается или уменьшается, и поэтому она не может эффективно передаваться на большие расстояния.

Также важно отметить разницу между передачей энергии переменного и постоянного тока. Источник питания и его подача различаются — источник поступает от линий электропередачи и подает электроэнергию непосредственно в устройство или через источник питания, который преобразует мощность в другую форму или напряжение.

Сравнивая разницу между источниками питания переменного и постоянного тока, учитывайте, поступает ли электричество от батареи или от розетки. Большинство розеток обеспечивают питание переменного тока, тогда как батареи являются наиболее распространенным источником питания постоянного тока.

Как работает блок питания переменного/постоянного тока?

Для питания многих устройств в здании могут потребоваться блоки питания переменного/постоянного тока. Эти блоки включают в себя трансформаторы для изменения напряжения, выпрямители для преобразования в мощность постоянного тока и фильтр для удаления части электронного шума от волн высокой и низкой мощности переменного тока. Даже когда мощность меняется с переменного на постоянный, волны остаются, создавая пульсации выходного напряжения более высокого и более низкого напряжения.

В нерегулируемых источниках питания пульсации напряжения остаются в выходном напряжении. Соедините нерегулируемые источники питания с устройствами по выходу, если вы не уверены, нужна ли вам регулируемая или нерегулируемая мощность. Не используйте нерегулируемый источник питания с выходной мощностью, превышающей потребности электрической части, чтобы избежать перегрузки оборудования по мощности, особенно если это устройство имеет электронные компоненты.

На самом деле, если у вас есть электрическое устройство, в котором вы не уверены, что оно нуждается в нерегулируемом или регулируемом питании, будьте осторожны и выберите регулируемое. Хотя пульсации напряжения могут незначительно влиять на большинство обычных электрических устройств, они влияют на электронику. Чтобы не повредить компоненты внутри электроники, вам понадобится блок питания AC-DC с регулятором.

Регулируемые источники питания могут быть линейными или импульсными, в зависимости от механизма, который они используют для уменьшения пульсаций напряжения от источника питания. Импульсные источники питания используют модификацию ширины импульса. Преимущества этой технологии включают возможность добавления адаптеров для использования за границей, более высокую емкость и возможность повышать или понижать напряжение. К сожалению, импульсные источники питания стоят дороже и при переключении иногда создают небольшие электронные помехи. Эти недостатки, однако, не превосходят преимущества импульсного источника питания.

Линейным источникам питания не хватает эффективности и универсальности импульсных. Эти устройства имеют большой трансформатор, который может только понижать напряжение, поэтому они бесполезны, если у вас есть требования к высокому напряжению. Блок большего размера часто выделяет больше тепла по сравнению с импульсным блоком питания, но он тихий и идеально подходит для связи или медицинских учреждений. Если у вас есть старые устройства или вам нужна бесшумная работа, линейный регулируемый источник питания может быть лучшим выбором для сглаживания пульсаций напряжения в форме выходной мощности. Как следует из названия, линейные источники питания работают в одной линии для подачи электроэнергии через систему в одном направлении.

Импульсные источники питания работают по более сложной схеме, что, как ни странно, делает их более эффективными. С этими типами блоков питания вы действительно получаете то, за что платите. Плохо изготовленные регулируемые импульсные модели могут иметь лишь немного меньшую пульсацию на выходе, чем нерегулируемые источники питания. Тщательно оцените модель источника питания и ее конструкцию, прежде чем инвестировать в нее. Эти блоки питания начинаются с питания переменного тока и передают его через выпрямитель для перехода на питание постоянного тока. Затем транзисторы преобразуют мощность постоянного тока обратно в мощность переменного тока, на этот раз с прямоугольной волной. Затем он может двигаться вверх или вниз по напряжению через трансформатор. Наконец, правильное напряжение снова проходит через выпрямитель, чтобы снова превратиться в питание постоянного тока, которое проходит через фильтр для уменьшения пульсаций выходного напряжения.

Регулировка мощности устройства уменьшает пульсации выходного напряжения, обеспечивая чистое питание постоянного тока. Для устройств, которые в значительной степени зависят от плавного питания без изменений напряжения, необходима регулируемая мощность постоянного тока. Решение о том, нужна ли вам регулируемая или нерегулируемая мощность, не исчезает, если вам нужен источник питания постоянного тока. Благодаря неожиданному способу работы этих устройств вам все равно придется выбирать, нужна вам чистая выходная мощность или нет.

Мощные блоки питания переменного/постоянного тока

Как работает источник питания постоянного тока?

Некоторые устройства запускаются с питанием постоянного тока, например автомобильный аккумулятор или солнечный элемент. Напряжение от источника может превышать потребности подключенного устройства. Поскольку мощность постоянного тока трудно изменить, источники питания постоянного тока часто включают в себя инверторы и выпрямители для преобразования мощности постоянного тока в мощность переменного тока. Мощность переменного тока поступает в трансформатор для изменения напряжения. После того, как источник питания достигает нужного напряжения, электричество проходит к выпрямителю, где оно снова преобразуется в мощность постоянного тока.

Как и в случае с источниками питания AC-DC, для моделей DC-DC могут потребоваться регуляторы для сглаживания сигнала. При преобразовании напряжения в мощность переменного тока в электрическом токе появляются пульсации напряжения. Регулятор уменьшает пульсации выходного напряжения для получения более чистой энергии на выходе. Для устройств, которым не нужно идеально ровное напряжение, можно использовать нестабилизированные блоки питания, которые зачастую стоят дешевле. Однако, если вы должны использовать источник питания постоянного тока для деликатного устройства, вам понадобится более чистый выход регулируемого источника питания.

Посмотрите наши блоки питания постоянного и постоянного тока

Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

Один из способов определить, какой у вас блок питания: AC-DC или DC-DC, — посмотреть на само устройство. Часто входная и выходная информация появляется где-то на поверхности. Если на вход подается переменный ток, у вас есть источник питания переменного/постоянного тока, и у вас есть модель постоянного тока, если вход и выход являются постоянными.

Хотя вы уже знаете, что источники питания переменного тока включают в себя розетки, эта информация становится бесполезной, если у вас есть устройство на борту корабля или самолета. Как эти части получают энергию? Бортовой генератор или аккумуляторная батарея двигателя могут вырабатывать необходимое электричество. Если вы не уверены в источнике питания устройства, свяжитесь с нами по адресу ACT. У нас есть специалисты, которые помогут вам определить тип блока питания, который вам нужен.

Имеющиеся у вас источники питания так же важны, как и то, что вы питаете. Чтобы защитить ваши электрические устройства от повреждений, снабдите их источниками питания для создания нужного типа напряжения и тока, который требуется устройству, не выходя за рамки вашего бюджета. Если у вас есть вопросы или вам необходимо приобрести блоки питания переменного или постоянного тока, мы можем помочь.

Найдите блоки питания для любых условий в Advanced Conversion Technology

Свяжитесь с ACT, чтобы начать работу

Получите надежные блоки питания, способные выдерживать даже самые экстремальные условия. Нужны ли вам блоки питания переменного/постоянного тока, преобразующие электричество, или блоки постоянного/постоянного тока для изменения напряжения без изменения типа тока, вы можете найти их в ACT. Просмотрите наши варианты, чтобы найти подходящие устройства для ваших нужд.

Хотя мы предлагаем широкий ассортимент блоков питания как в формате AC-DC, так и DC-DC, у вас могут возникнуть особые потребности, требующие определенного варианта. Если вы не можете найти в нашем каталоге идеальные блоки питания, свяжитесь с нами, чтобы мы могли разработать для вас специализированное решение.

Переменный и постоянный ток | Переменный ток против постоянного тока

Переменный ток (AC) и постоянный ток (DC) — это две формы электрического тока, каждая из которых имеет свои преимущества и недостатки.

Выбор между переменным и постоянным током зависит от применения и свойств переменного и постоянного тока.

Учебное пособие по электрическому току Включает:
Что такое электрический ток Текущая единица – Ампер ПЕРЕМЕННЫЙ ТОК

Одно из основных различий в типе протекания тока в цепи заключается в том, является ли ток переменным, AC, или постоянным током, DC.

Электроэнергия переменного и постоянного тока широко используется в электрических и электронных схемах, каждая из которых используется для разных целей.

Как переменный, так и постоянный ток имеют свои характеристики и дают разные преимущества, которые можно использовать в разных ситуациях.

Что такое постоянный ток, постоянный ток

Как следует из названия, постоянный ток представляет собой форму электричества, которое течет в одном направлении — оно прямое, отсюда и его название.

Постоянный ток в основной цепи

Характеристика постоянного тока, DC может быть показана на графике. Здесь можно увидеть, что ток может быть только положительным или отрицательным.

График, показывающий атрибуты постоянного тока

Применения постоянного тока, постоянного тока

Постоянный ток, постоянный ток используется во многих областях:

Батареи: Батареи, как неперезаряжаемые, так и перезаряжаемые, могут питать только постоянный ток. Аккумуляторы также нуждаются в подзарядке постоянным током.
Электронное оборудование: Все оборудование, такое как компьютеры, радиоприемники, мобильные телефоны и фактически все электронное оборудование, использует постоянный ток для питания электронных схем. Биполярные транзисторы, полевые транзисторы и интегральные схемы, в которых используются эти компоненты, нуждаются в постоянном токе для питания и будут повреждены при подаче питания с обратной полярностью. Хотя многие из этих элементов питаются от сети переменного тока, внутри устройства есть блок, называемый источником питания, который преобразует входящий переменный ток в постоянный ток с правильным напряжением (напряжениями) внутри электронного элемента.
Некоторое электрооборудование: Хотя во многих электрооборудованиях используется переменный ток, в некоторых используется постоянный ток.
Солнечные панели: Солнечные панели, используемые для выработки электроэнергии, производят постоянный ток непосредственно от самих солнечных панелей. При использовании с сетью переменного тока для подачи в сеть или подачи локальной мощности переменного тока для источников переменного тока требуется устройство, известное как инвертор, для преобразования постоянного тока, постоянного тока от солнечных панелей в переменный.

Что такое переменный ток, переменный ток

Переменный ток отличается от постоянного тока. Как следует из названия, он течет сначала в одном направлении, а затем в другом.

График, поясняющий переменный ток

На приведенном выше графике показана форма волны тока, изменяющаяся как синусоида, при этом ток движется сначала в одном направлении, а затем в другом.

Часто более привычно видеть колебания напряжения. Опять же, для переменного сигнала напряжение будет меняться как положительное, так и отрицательное.

Можно видеть, что как для тока, так и для напряжения форма волны меняется, становясь в этом примере сначала положительной, а затем отрицательной.

Напряжение для синусоидального сигнала переменного тока

Синусоиду легко представить и понять, но широкий спектр других форм волны также может представлять собой форму волны переменного тока с переменным током.

Есть несколько существенных моментов, касающихся чередующихся сигналов. Во-первых, это период времени для формы волны. Это время от точки на одном цикле сигнала до идентичной точки на следующем цикле. Часто легче всего увидеть пик, как показано на рисунке, но может быть взята любая точка — например, когда определенное напряжение достигается в заданном направлении — это может быть точка срабатывания напряжения и т. д. Пересечение нуля — еще одна точка, которую легко идентифицировать.

Другим аспектом переменного сигнала является его частота. Это количество раз, когда данная точка на осциллограмме видна в течение секунды, и измеряется в Герцах, Гц, где 1 Гц соответствует одному циклу в секунду. Показанный пример имеет частоту 3 Гц, поскольку в течение секунды наблюдаются три цикла.

В качестве других примеров, сетевое питание имеет частоту 50 Гц или 60 Гц в зависимости от страны. В Европе и многих других странах используется частота 50 Гц, тогда как в Северной Америке, Карибском бассейне и некоторых странах Южной Америки используется частота 60 Гц.

Применения переменного тока

Переменный ток, как правило, используется для распределения электроэнергии. Преимущество его в том, что его можно легко преобразовать в другое напряжение с помощью простого трансформатора — трансформаторы не работают с постоянным током.

Если мощность распределяется при высоком напряжении, то потери намного меньше. Возьмем пример источника питания 250 вольт, несущего 4 ампера и сопротивление провода 1 Ом. Поскольку мощность, ватты = вольты х ампер, передаваемая мощность составляет 1000 ватт. Потеря мощности I ² х R = 16 Вт.

Для передачи электроэнергии высокого напряжения используется переменный ток

Если по линии напряжения 4 ампера, но напряжение 250 000 вольт, т. е. 250 кВ, и по линии 4 ампера, то потери мощности все те же, но общая система передачи несет 1 МВт, а 16 ватт – это практически незначительная потеря.

Именно по этой причине высокое напряжение используется для передачи электроэнергии, а затем снижается до относительно безопасного уровня для использования в жилых и коммерческих помещениях.

Ввиду того, что переменный ток используется для системы питания, он также используется в двигателях, для отопления и во многих других изделиях без необходимости преобразования его в постоянный ток.

переменного тока против постоянного тока

Во многих областях может быть принято решение о выборе переменного или постоянного тока, а также о том, какая форма питания лучше всего подходит для данного приложения.

Переменный ток, переменный ток и постоянный ток, постоянный ток имеют свои преимущества и недостатки, но это означает, что существует возможность выбора наилучшего варианта для любого конкретного использования или приложения. Переменный ток обычно используется для распределения электроэнергии, поэтому розетки в наших домах и на работе обеспечивают переменный ток для питания всего, что необходимо, но постоянный ток, постоянный ток, более широко используется для самих плат электроники и для многих других устройств. другие приложения.

Источники переменного и постоянного тока широко используются в электротехнической и электронной промышленности, каждый из которых имеет свои преимущества.

Как переменный, так и постоянный ток могут обеспечивать передачу электроэнергии, но с немного разными преимуществами.

Дополнительные основные понятия и руководства по электронике:
Напряжение Текущий Сила Сопротивление Емкость Индуктивность Трансформеры Децибел, дБ Законы Кирхгофа Q, добротность РЧ-шум Сигналы
Вернуться в меню основных понятий электроники . . .

Автомобильный аккумулятор переменного или постоянного тока

Автомобильный аккумулятор является одним из наиболее важных элементов, обеспечивающих правильную работу компонентов автомобиля путем подачи необходимого электричества. Аккумуляторы бывают двух типов в зависимости от их напряжения. Доступны батареи переменного и постоянного тока, и у них есть свои преимущества и области применения. Если вам интересно, какой тип аккумулятора используется в вашем автомобиле, следующее руководство будет для вас очень полезным.

Схема

Что такое переменный и постоянный ток?

AC означает переменный ток, представляющий собой поток электронов, когда они постоянно меняют направление. Он был изобретен Николой Теслой и использовался в системе передачи энергии. Когда дело доходит до постоянного тока, это означает постоянный ток.

DC направляет электроны в одном направлении. Его изобрел Томас Эдисон, и он использовал его для первой передачи электроэнергии. Многие батареи используют мощность постоянного тока для различных устройств, таких как радиоприемники, ноутбуки и микроволновые печи.

Однако вам следует знать, что аккумуляторов переменного тока не существует. Это батарея постоянного тока, которая может преобразовываться в переменный ток. При переменном токе электроны будут перемещаться на большие расстояния без потери мощности. Когда вы используете преобразователь переменного тока на батарее постоянного тока, будет больше контроля. Он может даже предложить дополнительные преимущества за счет резервирования энергии в аккумуляторном блоке.

Понимание основ автомобильных аккумуляторов

В автомобиле вы найдете различные системы, которые функционируют друг с другом. Это сила электричества, которая помогает потоку электронов. Цепь имеет положительные и отрицательные стороны. Они содержат электрический заряд, несмотря на то, что они очень малы для питания двигателя. Для работы этих приборов в автомобиле вам понадобится автомобильный аккумулятор.

Чтобы дать определение автомобильному аккумулятору, мы можем сказать, что он обеспечивает подачу электроэнергии к двигателю автомобиля и имеет перезаряжаемую конструкцию. Без автомобильного аккумулятора вы не сможете запитать стартер, который в дальнейшем поможет запустить мотор. Кроме того, есть также генератор переменного тока, который помогает контролировать электрические схемы. Если у вас возникнут вопросы, касающиеся аккумулятора автомобиля, вы можете подумать о том, какой тип аккумулятора. Вы можете задаться вопросом, является ли это переменным или постоянным током. Тем не менее, вы всегда должны получать его в соответствии с типом транспортного средства.

Аккумуляторы переменного или постоянного тока?

Аккумуляторы имеют химические элементы, что обеспечивает высокий электрический потенциал. Переменный ток может производить электрический ток для подачи электроэнергии в здания. Транспортировка АС на дальние расстояния более проста и эффективна. Вы даже можете преобразовать переменный ток в более высокое напряжение. Если есть более высокое напряжение, будет более низкий ток. Это дополнительно помогает снизить потери мощности. Опять же, имейте в виду, что нет батареи переменного тока.

Вы найдете несколько батарей постоянного тока, которые могут генерировать переменный ток с помощью преобразователей. Когда вы используете преобразователь переменного тока на батарее постоянного тока, будет максимальный контроль над источником энергии. Постоянный ток течет в одном направлении и используется в электронике. Он может обеспечить постоянную мощность постоянного тока в одном направлении. При нем будет подача электроэнергии от плюсовой клеммы к минусовой. Переменный ток может спорадически менять направление, и для этого он должен менять полярность с аналогичной скоростью.

Если вы подключите источник переменного тока к батарее, батарея будет заряжаться только в течение полуположительного периода и разряжаться в течение отрицательного полупериода. Следовательно, чтобы ответить, что если автомобильный аккумулятор переменного или постоянного тока, это постоянный ток. Несмотря на то, что он работает правильно, он может полностью разрядиться без остаточной энергии.

В сочетании с генераторами переменного тока он может преобразовывать механическую энергию в электрическую. Он помогает преобразовывать химическую энергию, чтобы автомобильный аккумулятор мог ее хранить. Причина в том, что батарея переменного тока не сможет изменить полярность клемм на одном уровне. Вы не сможете хранить переменный ток в автомобильном аккумуляторе, так как среднее напряжение в полном цикле будет равно нулю.

Преимущества батарей постоянного тока

Батареи постоянного тока обладают многими преимуществами. Это помогает уменьшить выбросы углерода и может уменьшить воздействие экологических бедствий. Одна из лучших особенностей батарей постоянного тока заключается в том, что они могут передавать больше энергии на большие расстояния и обеспечивать меньшие электрические потери.

Таким образом, он обеспечит высокую эффективность даже при меньших затратах. Вы можете легко заменить батарею, чтобы предотвратить износ по определенным причинам. Еще одним преимуществом аккумуляторов постоянного тока является то, что они могут преобразовывать химическую энергию в механическую. Он не поворачивает назад и течет в одном направлении.

Как работает автомобильный аккумулятор?

Вам может быть интересно, как работает батарея постоянного тока. Некоторые из последних автомобилей поставляются с литий-ионными батареями, в то время как в большинстве автомобилей, как правило, используются герметичные свинцово-кислотные батареи. Свинцово-кислотные батареи могут производить 12 вольт с шестью ячейками. Тем не менее, он снова варьируется в зависимости от требований к мощности и размера автомобиля. Для небольших автомобилей требуется батарея емкостью до 80 Ач, тогда как внедорожник может потреблять до 120 Ач.

DC идеально подходит для электронных и других систем питания низкого напряжения. Даже когда автомобиль работает, генератор может постоянно подзаряжаться. Он работает с помощью ремня, который может задействовать несколько аксессуаров. Способность генерировать большое количество постоянного тока даже для короткого импульса приводит к тому, что автомобильный аккумулятор постоянного тока теряет свою эффективность. Вы должны иметь в виду, что полная разрядка убьет аккумулятор.

Заключение

Что лучше: переменный или постоянный ток?

Переменный ток очень эффективен при передаче энергии. С переменным током будет стабильное электроснабжение и более низкий ток. Он обеспечивает лучшее освещение и более доступен по сравнению с постоянным током. Однако, когда вы используете его в автомобилях, это будет дорого. Несмотря на то, что он очень популярен, он требует инверторов для преобразования электроэнергии в постоянный ток.

Самое главное, он склонен к нагреву и может стать причиной поражения электрическим током, а также возгорания. Они менее долговечны по сравнению с генераторами постоянного тока и должны запускать электроны туда и обратно для преобразования в разные напряжения. Если мы должны сказать о DC, у него также есть свои преимущества и недостатки. Когда передача энергии переменного тока невозможна на большие расстояния, постоянный ток является идеальным решением. Из вышесказанного можно сделать вывод, что автомобильный аккумулятор постоянного тока лучше.

Переменный, постоянный ток и электрические сигналы

Переменный, постоянный ток и электрические сигналы | Клуб электроники

переменный ток | округ Колумбия | Свойства сигнала | RMS

Следующая страница: Осциллографы (CRO)

См. также: Диоды | Блоки питания

AC означает переменный ток, а DC означает постоянный ток. AC и DC также используются, когда речь идет о напряжениях и электрических сигналах. которые не токи! Например: источник питания переменного тока 12 В имеет переменное напряжение (что приведет к протеканию переменного тока).

Электрический сигнал – это напряжение или ток, передающий информацию, обычно это означает напряжение. Термин может использоваться для любого напряжения или тока в цепи.

Переменный ток (AC)

Переменный ток (AC) течет то в одну сторону, то в другую, постоянно меняя направление.

Напряжение переменного тока постоянно меняется между положительным (+) и отрицательным (-).

Скорость изменения направления называется частотой переменного тока и измеряется в герц (Гц) , что является числом циклов вперед-назад в секунду .

Электросети в Великобритании имеют частоту 50 Гц.

Подробнее о свойствах сигнала см. ниже.

Блок питания переменного тока подходит для питания некоторых устройств, таких как лампы и обогреватели, но почти все электронные схемы требуют стабильного источника постоянного тока (см. ниже).

Переменный ток от источника питания
Эта форма называется синусоидой .

Этот треугольный сигнал является переменным, поскольку он меняет
между положительным (+) и отрицательным (-).

Постоянный ток (DC)

Постоянный ток (DC) всегда течет в одном и том же направлении, но может увеличиваться и уменьшаться.

Напряжение постоянного тока всегда положительное (или всегда отрицательное), но оно может увеличиваться и уменьшаться.

Для электронных схем обычно требуется устойчивый источник постоянного тока , постоянный при одном значении или плавный источник питания постоянного тока , который имеет лишь небольшую вариацию, называемую пульсацией .

Элементы, батареи и регулируемые источники питания обеспечивают постоянный ток , который идеально подходит для электронных схем.

Блоки питания содержат трансформатор, который преобразует сеть переменного тока подается на безопасный переменный ток низкого напряжения. Затем переменный ток преобразуется в постоянный с помощью мостовой выпрямитель, но выход , отличающийся от DC , который не подходит для электронных схем.

Некоторые блоки питания содержат конденсатор, гладкий DC который подходит для менее чувствительных электронных схем, в т.ч. Большинство проектов на этом сайте.

Лампы, нагреватели и двигатели будут работать с любым источником постоянного тока.

Дополнительную информацию см. на странице блоков питания.

Блоки питания также рассматриваются на веб-сайте Electronics in Meccano.

Steady DC
от батареи или регулируемого источника питания,
идеально подходит для электронных схем.

Smooth DC
от сглаженного блока питания,
этот подходит для некоторой электроники.

Варьирование постоянного тока
от блока питания без сглаживания,
для электроники это не подходит.

Свойства электрических сигналов

Электрический сигнал представляет собой напряжение или ток, который передает информацию, обычно это означает напряжение. Термин может использоваться для любого напряжения или тока в цепи.

Приведенный ниже график зависимости напряжения от времени показывает различные свойства электрического сигнала. В дополнение к свойствам, отмеченным на графике, есть частота это число циклов в секунду.

На диаграмме показана синусоида , но свойства применимы к любому сигналу с постоянно повторяющейся формой.

Амплитуда — максимальное напряжение, достигаемое сигналом. Измеряется в вольт , вольт .
Пиковое напряжение — другое название амплитуды.
Пиковое напряжение равно удвоенному пиковому напряжению (амплитуда). При чтении осциллограммы обычно измеряют пиковое напряжение.
Период времени — это время, за которое сигнал завершает один цикл. Он измеряется в секундах (с) , но периоды времени, как правило, короткие, поэтому часто используются миллисекунды (мс) и микросекунды (мкс).
1 мс = 0,001 с и 1 мкс = 0,000001 с.
Частота — количество циклов в секунду. Он измеряется в герцах (Гц) , но частоты имеют тенденцию быть высокими, поэтому часто используются килогерцы (кГц) и мегагерцы (МГц).
1 кГц = 1000 Гц и 1 МГц = 1000000 Гц.

Частота и период времени

Частота и период времени обратны друг другу:

частота =	1
	период времени

период времени =	1
	частота

Электрическая сеть в Великобритании имеет частоту2 53 53 Гц 4 поэтому период времени ¹ / ₅₀ = 0,02 с = 20 мс .

Среднеквадратичное значение (RMS)

Значение напряжения переменного тока постоянно изменяется от нуля до положительного пика через от нуля до отрицательного пика и снова до нуля. Ясно, что большую часть времени оно меньше пикового напряжения, так что это не является хорошей мерой его реального эффекта.

Вместо этого мы используем среднеквадратичное напряжение (V _RMS ) что составляет 0,7 от пикового напряжения (V _{пиковое}):

V _RMS = 0.7 × V _peak

and

V _peak = 1.4 × V _RMS

These equations also apply to current .

Важно отметить, что эти уравнения верны только для синусоидальных волн (наиболее распространенный тип переменного тока), потому что Коэффициенты 0,7 и 1,4 являются разными значениями для других форм.

Среднеквадратичное значение — это эффективное значение переменного напряжения. или текущий. Это эквивалентное постоянное значение постоянного тока, которое дает тот же эффект.

Например, лампа, подключенная к источнику питания 6V RMS AC , будет гореть с той же яркостью при подключении к постоянному источнику питания 6 В постоянного тока . Тем не менее, лампа будет тусклее при подключении к пиковому напряжению 6 В переменного тока . питание, потому что среднеквадратичное значение этого составляет всего 4,2 В (это эквивалентно постоянному напряжению 4,2 В постоянного тока).

Вам может показаться полезным рассматривать среднеквадратичное значение как нечто среднее, но помните, что это НЕ действительно средний! На самом деле среднее напряжение (или ток) типичного сигнала переменного тока равен нулю, потому что положительная и отрицательная части точно сокращаются.

Что показывают счетчики переменного тока: среднеквадратичное или пиковое напряжение?

Вольтметры и амперметры переменного тока показывают среднеквадратичное значение напряжения или тока.

Что на самом деле означает «6 В переменного тока», это среднеквадратичное или пиковое напряжение?

Если имеется в виду пиковое значение, оно должно быть четко указано, в противном случае предполагается, что это среднеквадратичное значение . При повседневном использовании переменные напряжения (и токи) всегда задаются как 90 452 среднеквадратичных значений 90 453, потому что это позволяет провести разумное сравнение с постоянными напряжениями постоянного тока (и токами), например, от батареи.

Например, «питание 6 В переменного тока» означает среднеквадратичное значение 6 В, пиковое напряжение равно 8,4 В. Сеть Великобритании 230 В переменного тока, это означает среднеквадратичное значение 230 В, поэтому пиковое напряжение сети составляет около 320 В.

Так что же на самом деле означает среднеквадратичное значение (RMS)?

Сначала возведите все значения в квадрат, затем найдите среднее (среднее) этих квадратных значений по полный цикл и найти квадратный корень из этого среднего.

Постоянный и переменный ток в освещении

«Чем переменный ток отличается от постоянного?» — Яндекс Кью

переменный или постоянный? Мощность и сила в домашней электрике 220 вольт

О разнообразии электроэнергии в бытовых условиях

Ключевые параметры бытовых электросетей

Что может выдержать розетка?

Электрические величины. Напряжение, ток, мощность. Переменный и постоянный ток, полярность.

Тэги:

Постоянный ток в доме. Риски, которые никто не замечает / Хабр

Смертельный ток для человека

В чем отличие между током и напряжением?

Воздействие тока и напряжения на организм

Подводя итоги

Исход поражения электрическим током

Признаки ожогов от электрического удара

Классификация электрического тока по степени воздействия на человека

Опасный ток

Какой переменный ток опасен для человека?

Какой постоянный ток опасен для человека

Какие органы поражает электричество?

В чем опасность удара электрическим током

Опасные пути прохождения электрического тока через тело

Виды электрических травм

Сопротивление человека и от чего оно зависит

Какая величина тока считается смертельной для человека

Длительность протекания тока

Почему переменный ток опаснее постоянного

Какая сила тока опасна для человека

Что понимается под опасной силой тока для человека

Как проявляется воздействие опасной силы тока

Смертельно опасная сила тока для человека

Принцип воздействия тока

Опасное напряжение

Дополнительные воздействия

Какой ток опаснее: постоянный или переменный

Обоснованность опасности

Последствия удара током

AC vs DC (переменный ток против постоянного тока) – разница и сравнение

Сравнительная таблица

Происхождение переменного и постоянного тока

Видео Сравнение переменного и постоянного тока

Использование трансформаторов переменного тока

Хранение и преобразование переменного тока в постоянный и наоборот

Ссылки

переменного и постоянного тока: чем они отличаются?

Что такое постоянный ток?

Что такое переменный ток?

Почему переменный и постоянный ток отличаются?

Оба течения важны

В чем разница между источниками питания переменного и постоянного тока

Быстрый переход:

Что такое мощность переменного тока?

Что такое питание постоянного тока?

Почему существуют два разных типа питания?

В чем разница между блоком питания переменного и постоянного тока?

Как работает блок питания переменного/постоянного тока?

Как работает источник питания постоянного тока?

Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

Найдите блоки питания для любых условий в Advanced Conversion Technology

Переменный и постоянный ток | Переменный ток против постоянного тока

Переменный ток (AC) и постоянный ток (DC) — это две формы электрического тока, каждая из которых имеет свои преимущества и недостатки.

Что такое постоянный ток, постоянный ток

Что такое переменный ток, переменный ток

Применения переменного тока

переменного тока против постоянного тока

Автомобильный аккумулятор переменного или постоянного тока

Переменный, постоянный ток и электрические сигналы

Переменный ток (AC)

Постоянный ток (DC)

Свойства электрических сигналов

Частота и период времени

Среднеквадратичное значение (RMS)

Что показывают счетчики переменного тока: среднеквадратичное или пиковое напряжение?

Что на самом деле означает «6 В переменного тока», это среднеквадратичное или пиковое напряжение?

Так что же на самом деле означает среднеквадратичное значение (RMS)?

Оставить комментарий Отменить ответ
