Чертеж фасада здания, его план или разрез, как результат проведения архитектурных обмеров, является одним из документов, входящим в отчет.

Основные назначения линий на чертежах и их начертание устанавливает ГОСТ 2.303-68 (для всех отраслей промышленности и строительства).
Наименование, начертание и толщина линий по отношению к толщине основной линии и основное назначение линий должны соответствовать данным, приведенным в статье «Линии чертежа и их назначение» (ГОСТ 2.303-68 взамен ГОСТ 3456 – 59).

При вычерчивании чертежа фасада здания выдерживаются следующие толщины линий:

в масштабе 1:50
линия земли – 0,8 мм,
контур здания 0,5 … 0,6 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 … 0,3 мм

в масштабе 1:100
линия земли – 0,8 мм,
контур здания 0,4 … 0,5 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

в масштабе 1:200
линия земли – 0,6 мм,
контур здания 0,3 .

.. 0,4 мм,
линии проемов, ворот, дверей и окон – 0,3 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

При вычерчивании чертежа разрезов и планов здания выдерживаются следующие толщины линий:

в масштабе 1:50
линия земли – 0,8 мм,
каменные и деревянные элементы, попадающие в сечение – 0,8 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 … 0,3 мм

в масштабе 1:100
линия земли – 0,7 мм,
каменные и деревянные элементы, попадающие в сечение – 0,6 … 0,7 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

в масштабе 1:200
линия земли – 0,5 мм,
каменные и деревянные элементы, попадающие в сечение – 0,4 … 0,5 мм,
линии проемов, ворот, дверей и окон – 0,3 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Применение линий при вычерчивании фасада (а) и плана (б) жилого дома.

Наименьшая толщина линий (и расстояний между ними) в зависимости от формата чертежа должна соответствовать данным, указанным в табл.

Источник:

книга: Правила выполнения архитектурно-строительных чертежей.
Изд-во – Москва: изд-во «Интербук-бизнес».
Учебное пособие.
Автор: О.В. Георгиевский

Предисловие:
Настоящее пособие по архитектурно-строительному черчению выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).
Данное пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.

—

Распечатать

Строительное черчение.

Строительные чертежи – презентация онлайн

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

1. Строительное черчение

• Строительные чертежи содержат
изображения строительных объектов,
их частей и тп.

2. На основании задания на проектирование разрабатывают проект, в состав которого входят основные изображения (фасады, планы,

разрезы) генеральный план и другие чертежи

3.

Все изображения на строительных чертежах выполняют по правилам прямоугольного проецирования. На фасадах показывают расположениеокон, дверей, архитектурные детали здания. Размеры обычно не наносят.
Фасад 1-7

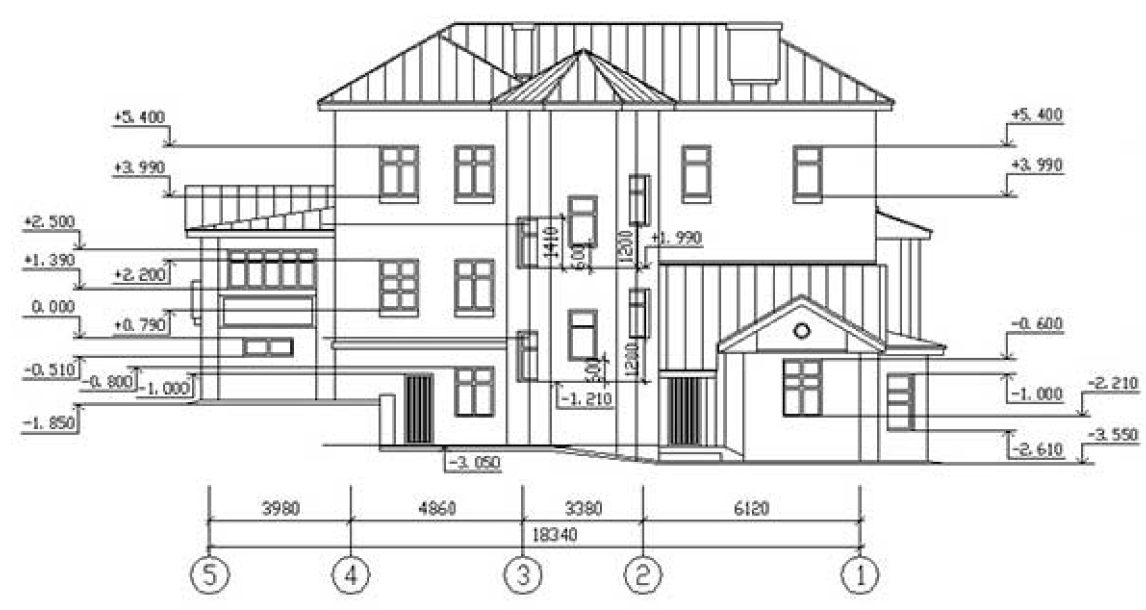

4. Фасады – изображения здания с внешних сторон.

5. Иногда на фасадах проставляют высотные отметки, указывающие высоту элементов здания над нулевой плоскостью – обычно уровнем

пола первого этажа.

6. Высотные отметки указывают в метрах с точностью до третьего десятичного знака. Нулевую отметку обозначают числом 0.000. Отметки

ниже нулевой указывают со знаком минус.

7. На планах и разрезах элементы здания изображают условно: контур стен – сплошными основными линиями, контур оконных проемов-

На планах и разрезах элементы здания изображают условно: контур стен сплошными основными линиями, контур оконных проемов- сплошными
тонкими линиями. Контур дверных проемов на планах не изображается.
Двери и направление, в котором они открываются , показывают тонкими
линиями.

9. Планом называют изображение здания, мысленного рассеченного горизонтальной плоскостью чуть выше уровня подоконников.

10. Планы и фасады располагают на одном листе, сохраняя проекционную связь.

11. Для каждого этажа многоэтажного здания выполняют на отдельном листе свой чертеж, снабженный надписью.

12. На планах показывают взаимное расположение помещений и лестничных клеток, их форму и размеры; размещение окон и дверей.

Обозначают (в
кружках) оси стен и колонн; продольные – прописными буквами русского
алфавита; поперечные – арабскими цифрами.

13. На планах указывают ширину и длину здания, расстояния между осями стен и колонн, величины проемов и простенков и др. На планах

с внешней стороны указывают: в первом ряду -размеры
проемов и простенков; во втором – расстояние между парами
смежных осей; в третьем расстояние между крайними осями.

14. Числами, подчеркнутыми или взятыми в кружки, показывают в квадратных метрах площади помещений.

Чтобы облегчить чтение чертежа,
иногда на планах указывают
назначение помещений. Если
наименования помещений не
умещаются, составляют
экспликацию, а на план наносят
номера помещений.

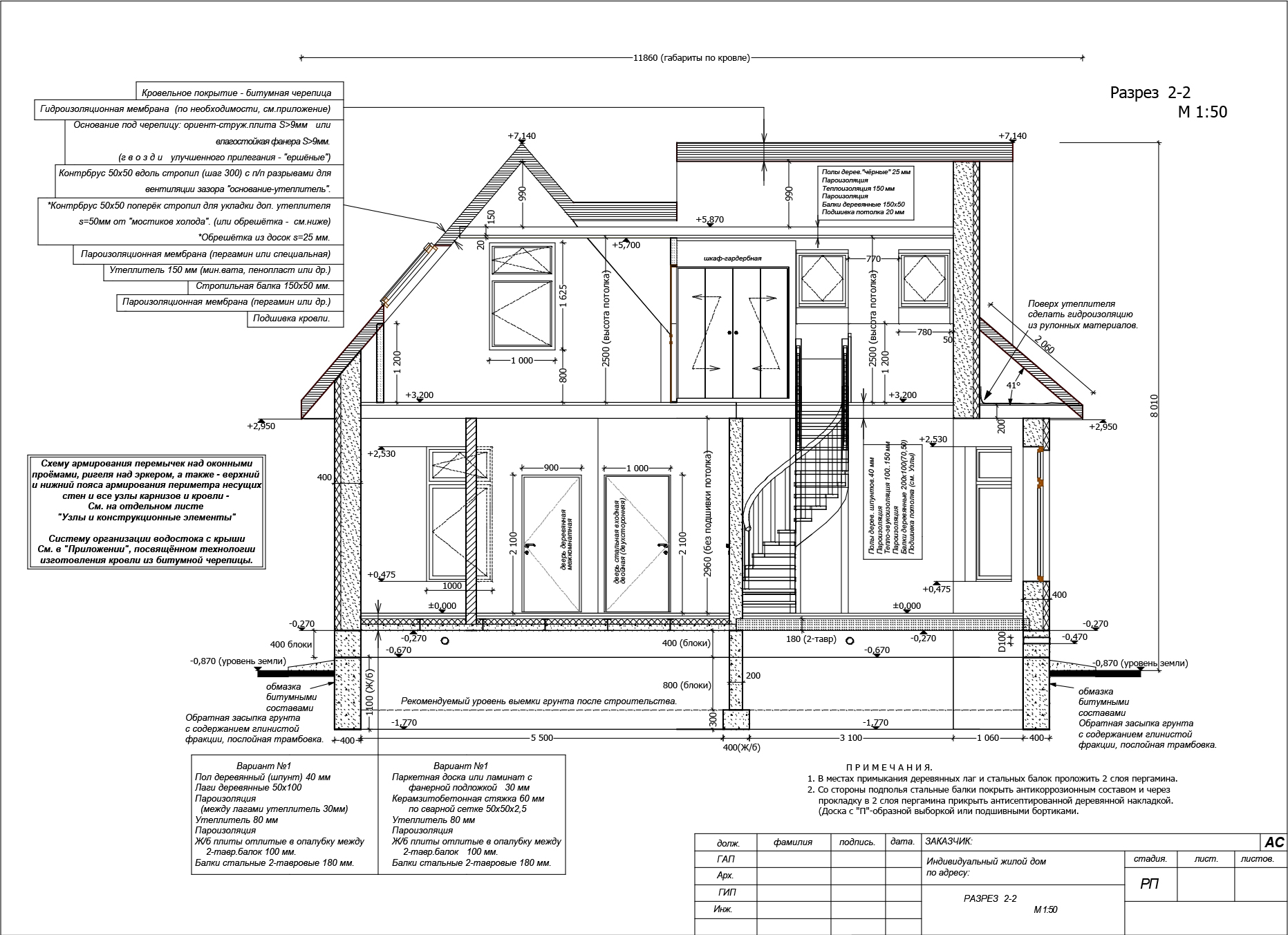

16. Разрезом называют изображение здания, мысленно рассеченного вертикальной плоскостью, проходящей, как правило по осям оконных

или дверных проемов.

17. Разрезы служат для выявления конструкции здания, высотных размеров этажей, дверных проемов и других частей.

18. Разрезы и фасады на строительных чертежах обозначают арабскими цифрами и прописными буквами русского алфавита ,

соответствующими обозначению осей.

19. Размеры на строительных чертежах указывают в миллиметрах. Размерная линия оканчивается коротким штрихом под углом 45 к ней.

20. Высотные отметки на разрезах и фасадах показывают в метрах.

21. Ответьте на вопросы:

1. Как называются основные изображения на
строительных чертежах?
2. Какие сведения можно получить
рассматривая фасады здания?
3.

Что называют планом здания?
4. Какие сведения можно получить
рассматривая планы здания?
5. Что называют высотной отметкой?
6. В каких единицах указывают линейные
размеры и высотные отметки на
строительных чертежах?

22. Этапы построения плана здания
