Построение вида слева по двум заданным: Инженерная графика | Контрольные работы | Построение трёх видов детали по двум заданным с выполнением простого разреза - Санкт-Петербургское государственное бюджетное учреждение социального обслуживания населения

Содержание

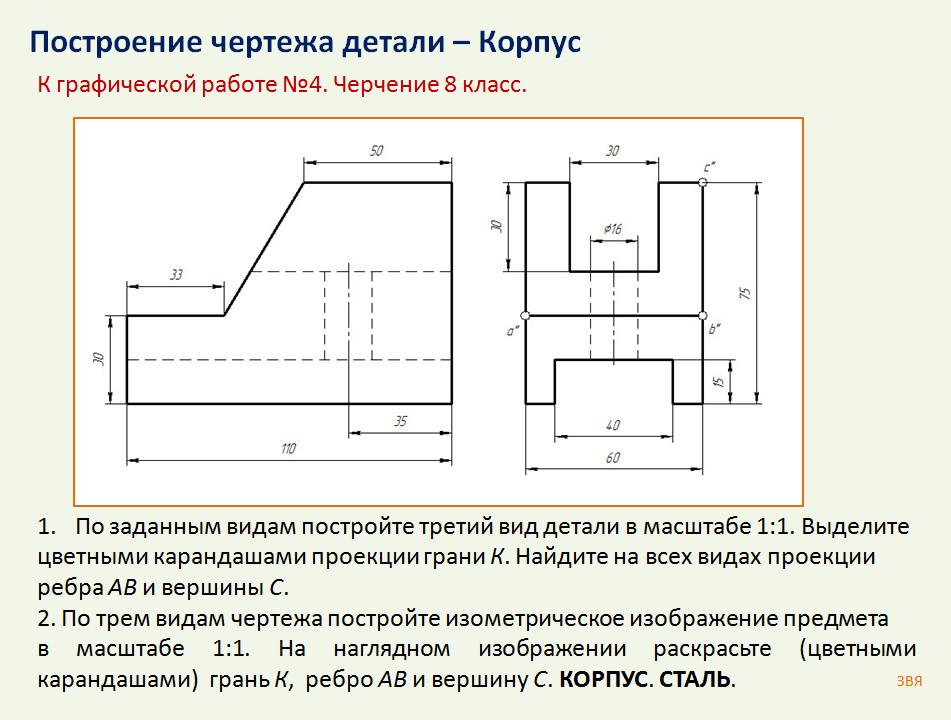

Построение третьего вида по двум заданным без разрезов

В четвертой работе (см. файл ЗАДАНИЕ) пронумерованной числами четвертой сотни (401…430) следует по заданным главному виду и виду сверху детали (см. пример рис.4.1) построить её вид слева без выполнения разрезов.

На выполненных изображениях следует проставить размеры, соблюдая правила их нанесения. Пример выполнения работы приведён на рис. 4.2 . Перед выполнением работы следует ознакомиться с разделами 2.5 и 2.7 учебника [ 4 ]. Все графические работы выполняются на чертёжной бумаге (ватмане) формата А3, длинная сторона которого располагается горизонтально.

Рис. 4.1

Рис. 4.2

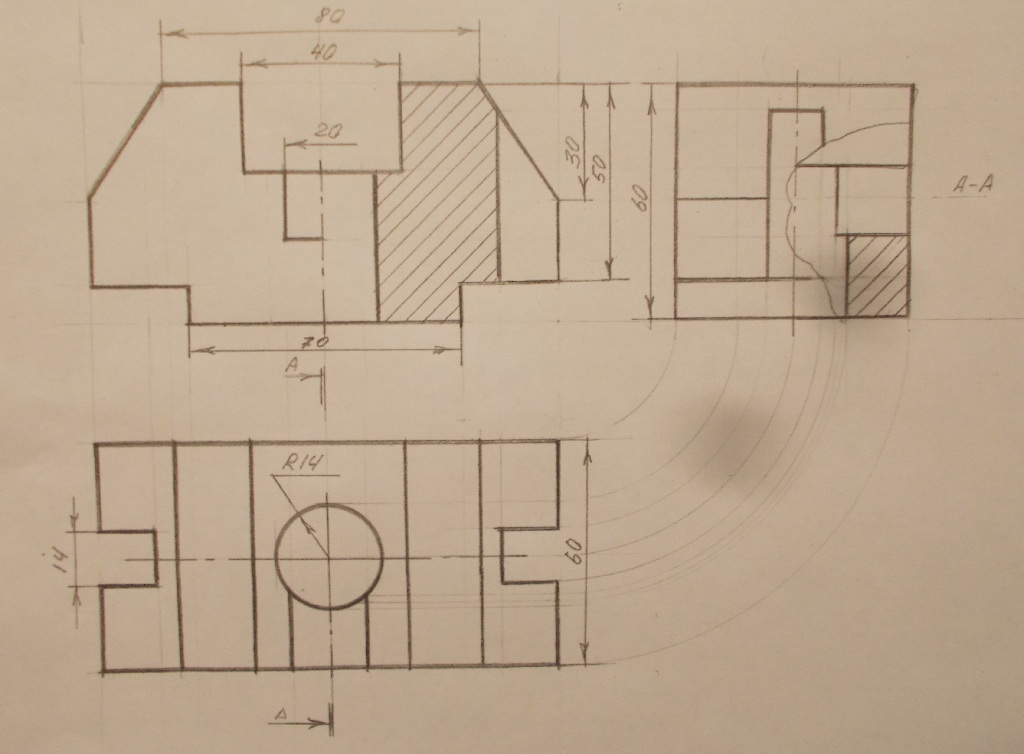

Построение третьего вида по двум заданным с разрезами

В пятой работе (см.

файл ЗАДАНИЕ) пронумерованной числами пятой сотни (501…530) и (531…560) следует по заданным главному виду и виду сверху детали (см. пример рис 5.1) построить её вид слева, а также выполнить фронтальный и профильный (в случае необходимости и горизонтальный) разрезы, совместив их с изображениями соответствующих видов. На выполненных изображениях следует проставить размеры, соблюдая правила их нанесения. Сначала выполняется первый чертёж из заданий (501…530), а затем второй чертёж из заданий (531…560). Пример выполнения работы приведён на рис. 5.2.

Перед выполнением работы следует ознакомиться с разделами 2.5 и 2.7 учебника [ 4 ].

Все графические работы выполняются на чертёжной бумаге ( ватмане ) формата А3, длинная сторона которого располагается горизонтально.

Рис. 5.1

Рис. 5.2

Выполнение рабочего чертежа детали по её изометрическому чертежу

В шестой работе (см. файл ЗАДАНИЕ) пронумерованной числами шестой сотни (601…630) следует по заданному изометрическому изображению детали (см. пример рис.6.1) выполнить её рабочий чертёж, содержащий главный вид совмещенный с разрезом, вид слева совмещенный с разрезом и вид сверху. На выполненных изображениях следует проставить размеры, соблюдая правила их нанесения. Пример выполнения работы приведён на рис.6.2 Перед выполнением работы следует ознакомиться с разделом 2.10 учебника [ 4 ].

Рис. 6.1

Рис. 6.2

Резьбы и резьбовые соединения

Задание для упражнений 701…730 следующее:

По заданным параметрам болта и шпильки (см. файл ЗАДАНИЕ) выполнить эскизы на формате А4 (210297) на бумагу в клетку.Пользуясь справочными данными выбрать основные размеры болта по ГОСТ 7798-70 табл. 3.12 [4]и шпильки по ГОСТ 22032-76….22042-76 табл. 3.14 [4].
Выполнить чертеж болтового и шпилечного соединений по имеющимся эскизам болта и шпильки. Задания выполняются на листах чертежной бумаги формата А3 (297420). Параметры резьбового гнезда под шпильку выбирать по табл. 3.19 [4] в зависимости от заданного ГОСТа на шпильку.

Гайки резьбовых соединений должны соответствовать ГОСТ 5915-70, а шайбы – ГОСТ 11371-78. Для болтового соединения следует использовать гайку исполнения 1 и шайбу исполнения 2, а для шпилечного соединения – гайку исполнения 2 и шайбу исполнения 1. Основные параметры гайки и шайбы выбирать по табл. 3.15 и 3.16 [4]. Чертеж сопровождается перечнем обозначения крепежных деталей с их условным обозначением в соответствии с ГОСТами.

В качестве образца выполнения задания (700) на рис. 7.1 приведен эскиз болта, на рис. 7.2 – эскиз шпильки, на рис. 7.3 – соединения резьбовые.


Рис. 7.1	Рис. 7.2

Рис. 7.3

Построение третьей проекции детали по двум данным — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Теоретическая значимость работы: Описание теоретической значимости (ценности) результатов исследования должно присутствовать во введении. ..

История развития методов оптимизации: теорема Куна-Таккера, метод Лагранжа, роль выпуклости в оптимизации…

Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного хозяйства…

Интересное:

Принципы управления денежными потоками: одним из методов контроля за состоянием денежной наличности является…

Лечение прогрессирующих форм рака: Одним из наиболее важных достижений экспериментальной химиотерапии опухолей, начатой в 60-х и реализованной в 70-х годах, является…

Национальное богатство страны и его составляющие: для оценки элементов национального богатства используются…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 3 из 11Следующая ⇒

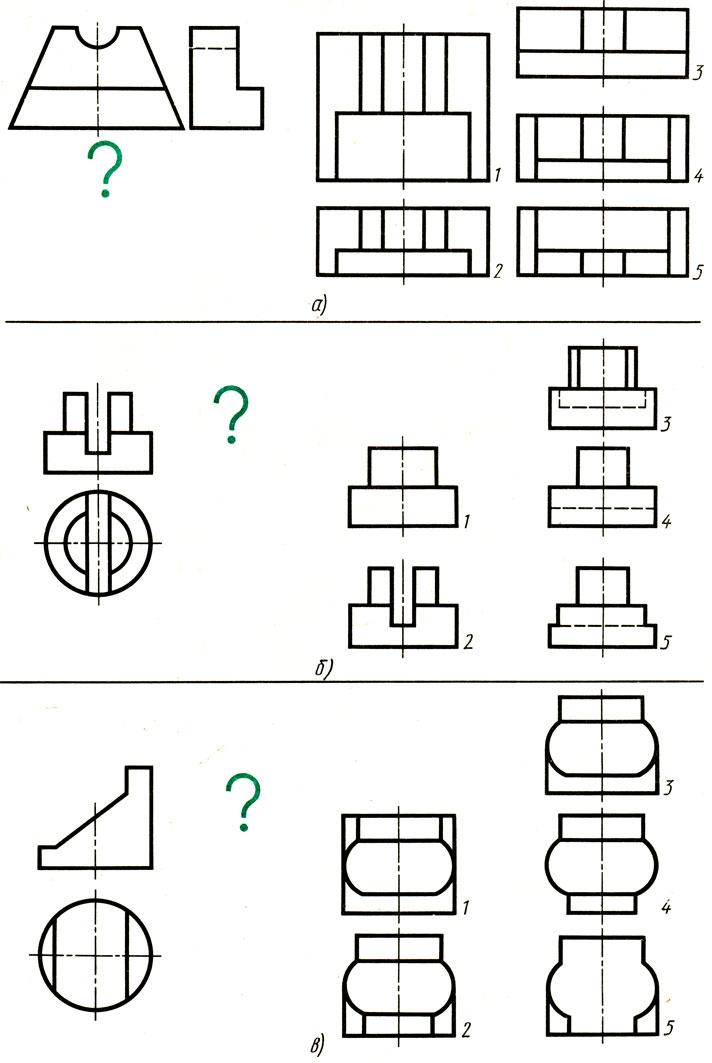

Чтобы успешно выполнять и читать чертежи, надо научиться строить третий вид предмета (обычно – вид слева) по двум данным – главному виду и виду сверху, которые заданы на чертеже.

Вначале необходимо выяснить форму отдельных частей предмета; для этого нужно одновременно рассмотреть оба заданных изображения. Полезно при этом иметь в виду, каким поверхностям соответствуют наиболее часто встречающиеся изображения: окружность, треугольник, шестиугольник и др. В форме треугольника на виде сверху (рис. 41) могут изображаться: треугольная призма 1, треугольная 2 и четырёхугольная 3 пирамиды, конус вращения 4, усечённая призма 5.

Рис. 41

Форму четырёхугольника (квадрата) могут иметь на виде сверху (рис. 41): цилиндр 6, треугольная призма 8, четырехугольные призмы 7 и 10, а также другие предметы, ограниченные плоскостями или цилиндрическими поверхностями 9.

Форму круга могут иметь на виде сверху: шар, конус, цилиндр и другие поверхности вращения. Вид сверху в форме правильного шестиугольника имеет правильная шестиугольная призма.

Определив форму отдельных частей поверхности предмета, надо мысленно представить изображение их на виде слева и всего предмета в целом.

Для построения третьего вида по двум данным применяют различные способы: построение с помощью общих размеров; с помощью вспомогательной прямой; с помощью циркуля; с помощью прямых, проводимых под углом 45° и т.д.

Рассмотрим некоторые из них.

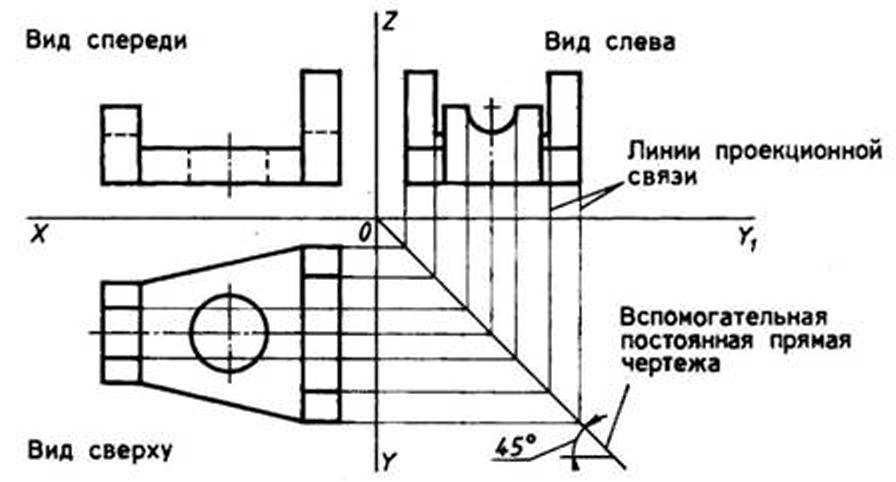

Построение с помощью вспомогательной прямой(рис. 42). Для того чтобы перенести размер ширины детали с вида сверху на вид слева, удобно воспользоваться вспомогательной прямой. Эту прямую удобнее провести справа от вида сверху под углом 45° к горизонтальному направлению.

Рис. 42

Чтобы построить третью проекцию А₃ вершины А, проведём через её фронтальную проекцию А₂ горизонтальную прямую 1. На ней будет находиться искомая проекция А₃. После этого через горизонтальную проекцию

А₁ проведём горизонтальную прямую 2 до пересечения ее со вспомогательной прямой в точке А₀. Через точку А₀ проведём вертикальную прямую 3 до пересечения с прямой 1 в искомой точке А₃.

Аналогично строятся профильные проекции остальных вершин предмета.

После того как проведена вспомогательная прямая под углом 45^О, построение третьей проекции также удобно выполнять с помощью рейсшины и треугольника (рис. 80б). Вначале через фронтальную проекцию А₂ проведём горизонтальную прямую. Проводить горизонтальную прямую через проекцию А₁нет необходимости, достаточно, приложив рейсшину, сделать горизонтальную засечку в точке А₀ на вспомогательной прямой. После этого, немного сдвинув рейсшину вниз, прикладываем угольник одним катетом к рейсшине так, чтобы второй катет прошёл через точку А₀, и отмечаем положение профильной проекции А₃.

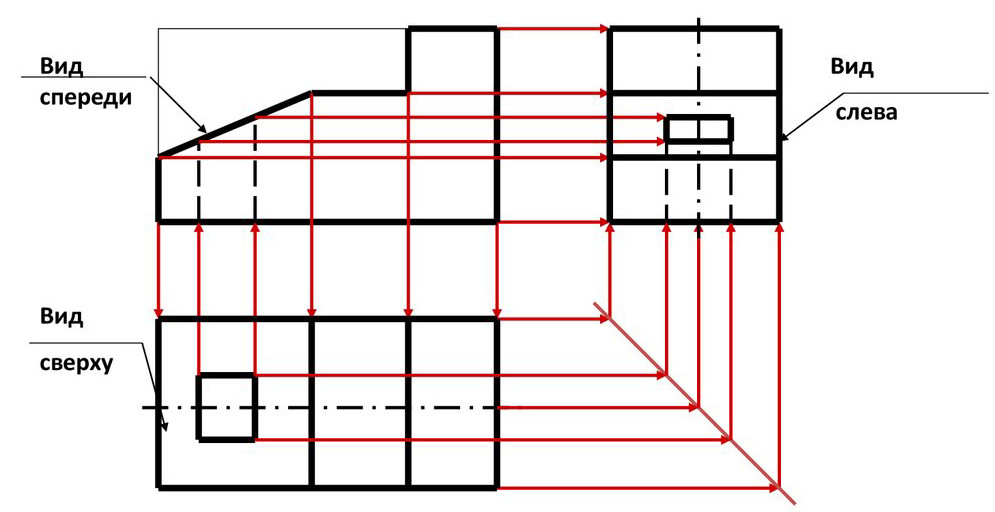

Построение с помощью базовых линий.Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отсчёта размеров изображений предмета. В качестве таких линий принимают обычно осевые линии (проекции плоскостей симметрии предмета) и проекции плоскостей оснований предмета.

Разберём на примере (рис. 43) построение вида слева по двум данным проекциям предмета.

Рис. 43

Сопоставив оба изображения, устанавливаем, что поверхность предмета включает в себя поверхности: правильной шестиугольной 1 и четырёхугольной 2 призм, двух цилиндров 3 и 4 и усечённого конуса 5. Предмет имеет фронтальную плоскость симметрии Ф, которую удобно принимать за базу отсчёта размеров по ширине отдельных частей предмета при построении его вида слева. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.

Форма многих предметов усложняется различными срезами, вырезами, пересечением составляющих поверхностей. Тогда предварительно нужно определить форму линий пересечения, построить их по отдельным точкам, вводя обозначения проекций точек, которые после выполнения построений могут быть удалены с чертежа.

На рис. 44 построен вид слева предмета, поверхность которого образована поверхностью вертикального цилиндра вращения с Т-образным вырезом в его верхней части и цилиндрическим отверстием, занимающим фронтально-проецирующее положение. В качестве базовых плоскостей взяты плоскость нижнего основания и фронтальная плоскость симметрии Ф. Изображение Т-образного выреза на виде слева построено с помощью точек А, В, С, Д и Е контура выреза, а линия пересечения цилиндрических поверхностей – с помощью точек К, L, М и им симметричных. При построении третьего вида учтена симметрия предмета относительно плоскости Ф.

Рис. 44

2.6. Контрольные вопросы

1. Какое изображение принимают на чертеже в качестве главного?

2. Как располагают предмет относительно фронтальной плоскости проекций?

3. Как разделяют изображения на чертеже в зависимости от их содержания?

4. Каковы обоснования к выбору количества изображений?

5. Какое изображение называется видом?

6. Как располагаются основные виды в проекционной связи на чертеже и каковы их названия?

7. Какие виды обозначают и как их надписывают?

8. Каков размер буквы, применяемой для обозначения вида?

9. Каковы соотношения размеров стрелок, указывающих направление взгляда?

10.Какие виды называются дополнительными, какие – местными?

11. Когда дополнительный вид не обозначают?

12. Какое изображение называется разрезом?

13. Как при разрезах указывают положение секущей плоскости?

14. Какой надписью отмечают разрез?

15. Каков размер букв у линии сечения и в надписи, отмечающей разрез?

16. Как разделяются разрезы в зависимости от положения секущей плоскости?

17. Когда вертикальный разрез называется фронтальным, когда – профильным?

18. Где могут быть расположены горизонтальный, фронтальный и профильный разрезы и когда их не обозначают?

19. Как классифицируются разрезы в зависимости от числа секущих плоскостей?

20. Как в сложном разрезе проводят линию сечения?

21. Какие разрезы называются ступенчатыми? Как их вычерчивают и обозначают?

22. Какие разрезы называются ломаными? Как их вычерчивают и обозначают?

23. Какой разрез называется местным и как он выделяется на виде?

24. Что служит разделяющей линией при соединении половины вида и разреза?

25. Что служит линией раздела, если при соединении половины вида и разреза с осью симметрии совпадает контурная линия?

26. Как показывают в разрезе ребро жесткости, если секущая плоскость направлена вдоль его длинной стороны?

27. Как в круговом фланце выявляют контур группового отверстия, если оно не попадает в плоскость данного разреза?

28. Какое изображение называется сечением?

29. Как классифицируются сечения, не входящие в состав разреза?

30. Каким сечениям отдается предпочтение?

31. Какой линией изображают контур вынесенного сечения и какой линией – контур наложенного сечения?

32. Какие сечения не обозначают и не надписывают?

33. Как при сечении указывают положение секущей плоскости?

34. Какой надписью сопровождают сечение?

35. Как располагают на поле чертежа вынесенное сечение?

36. Какое принято условное обозначение для изображения сечения по оси поверхности вращения, ограничивающей отверстие или углубление?

38. Как штрихуются различные сечения на чертеже детали?

39. Перечислите способы построения третьего вида детали по двум данным.
