Начертательная геометрия
1 семестр
для студентов гр. ИУ 8
Семинар 12, 13, 14
Нанесение размеров на чертежах
Решение задач на тему «Построение изображений»
Подготовили:
доценты кафедры РК-1 Сенченкова Л.С., Палий Н.В.

2. ГОСТ 2.307-2011 устанавливает требования к нанесению размеров на чертежах

• На чертеже всегда указывают действительные размеры
независимо от масштаба и точности изображений.
• Линейные размеры на чертежах указывают в миллиметрах, без
обозначения единицы измерения. Нельзя применять для
размерных чисел простые дроби, за исключением размеров в
дюймах.
• Угловые размеры указывают в градусах, минутах и секундах с
обозначением единицы измерения. Например: 50; 120 24′30″.
• Нельзя повторять размеры одного и того же элемента детали на
разных изображениях.

3. Размеры на чертеже наносят с помощью размерных, выносных линий и стрелок

Для размерных чисел рекомендуется шрифт h=3,5.
При нанесении размера угла размерную
линию проводят концентрично дуге
При нанесении нескольких параллельных линий
размерные числа располагают в шахматном порядке

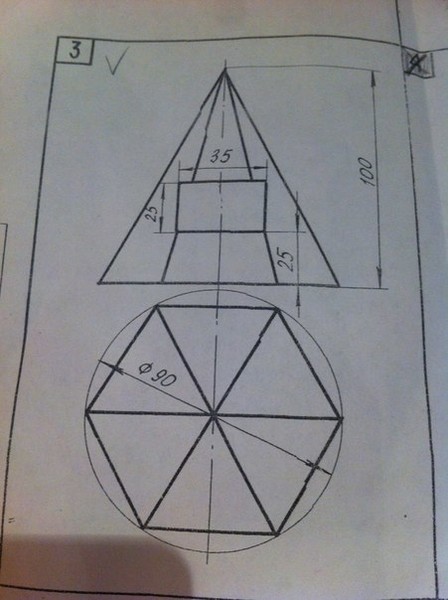

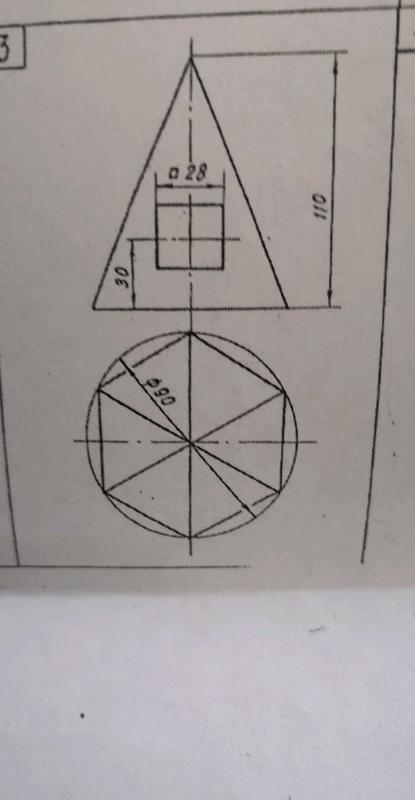

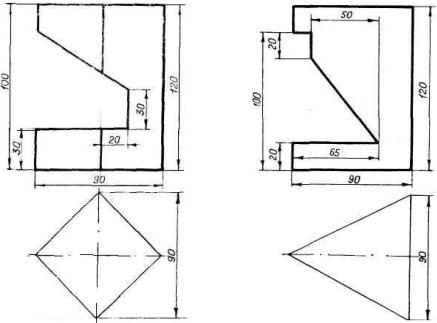

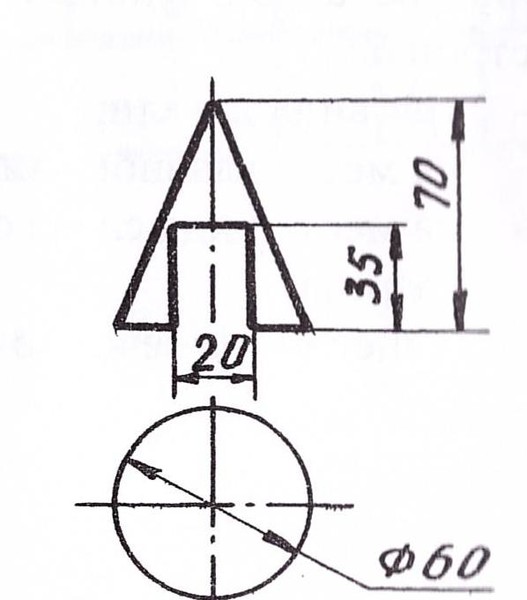

4. Нанести размеры на изображениях (рис. 64)

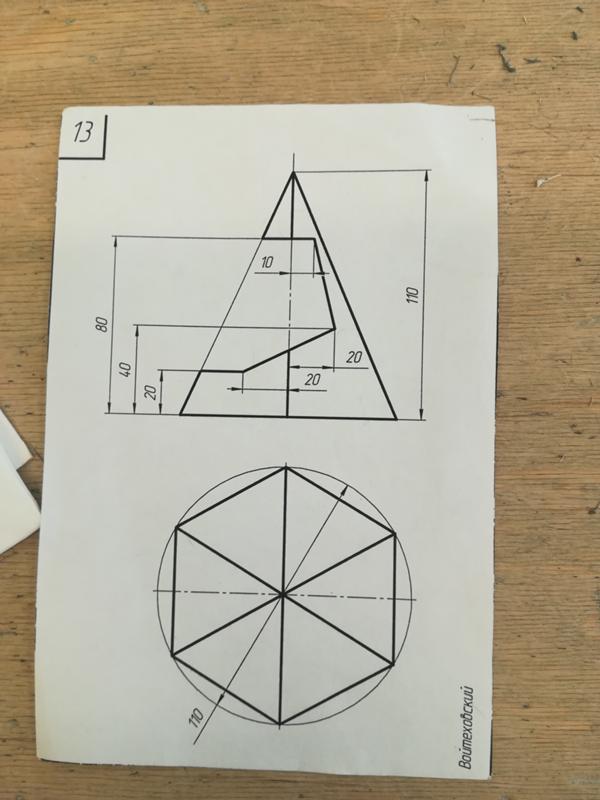

5. Нанести размеры на изображениях (рис. 64)

6. Нанести размеры на изображениях (рис. 64)

7. Нанести размеры на изображениях (рис. 64)

8. Нанести размеры на изображениях (рис. 64)

9. Нанести размеры на изображениях (рис. 64)

10. Нанести размеры на изображениях (рис. 64)

11. Нанести размеры на изображениях (рис. 64)

12. Нанести размеры на изображениях (рис. 64)

13. Нанести размеры на изображениях (рис. 64)

14. Нанести размеры на изображениях (рис. 64)

15. Нанести размеры на изображениях (рис. 64)

16. Нанести размеры на изображениях (рис.

64)Задачи к разделу
РАЗРЕЗЫ И СЕЧЕНИЯ по
ГОСТ 2.305-2008

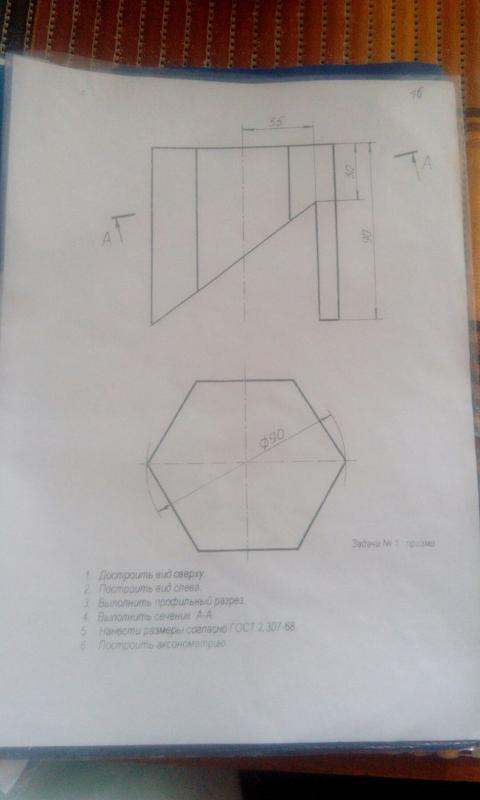

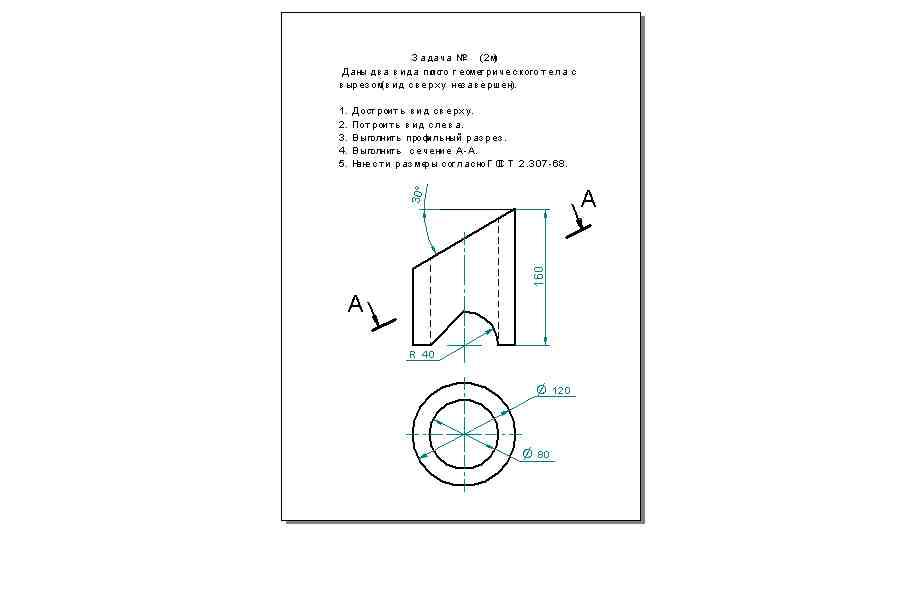

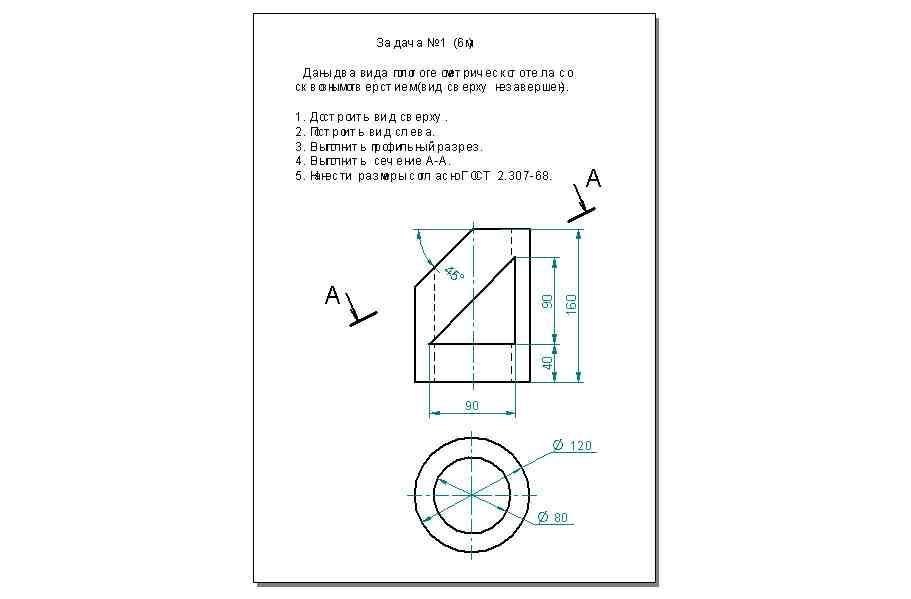

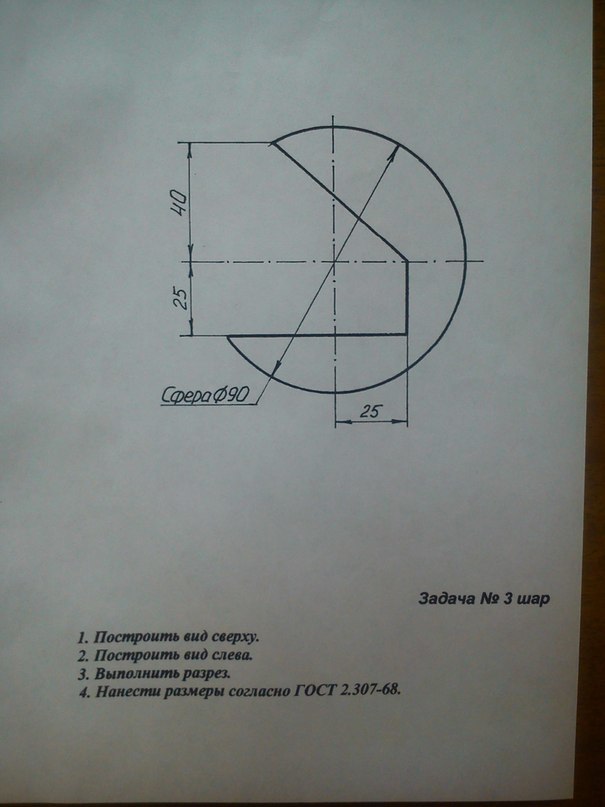

Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)

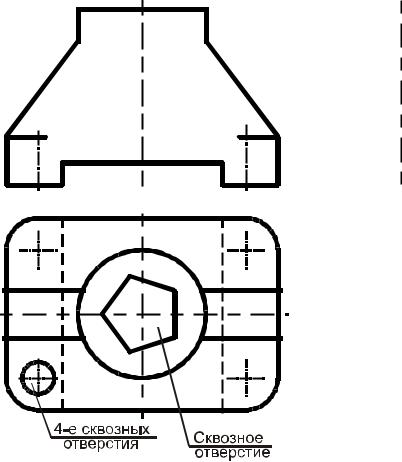

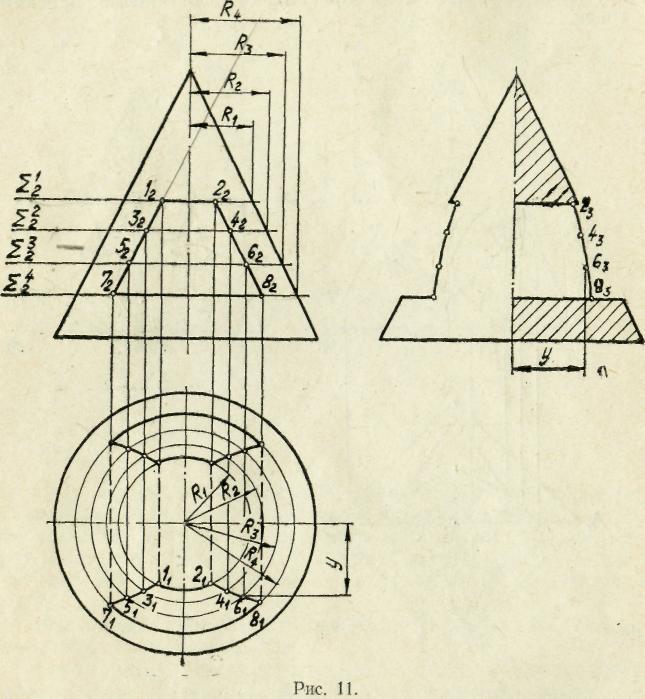

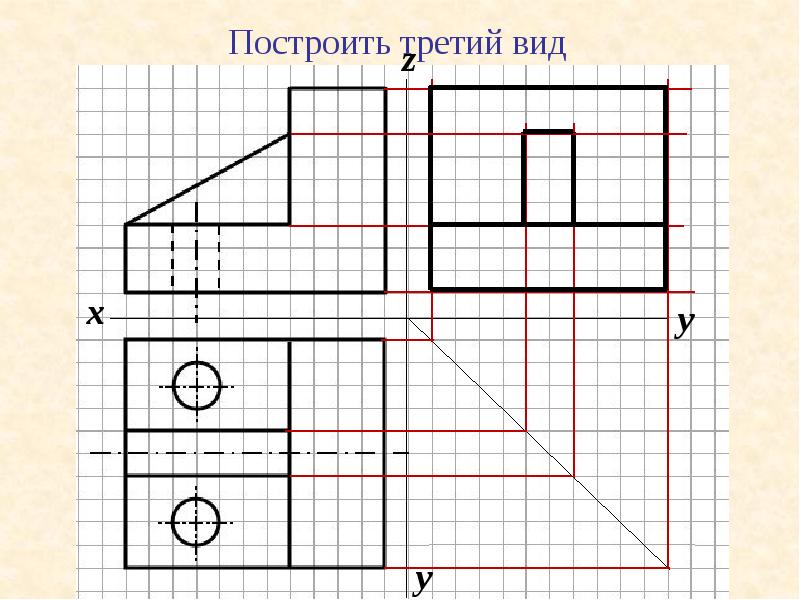

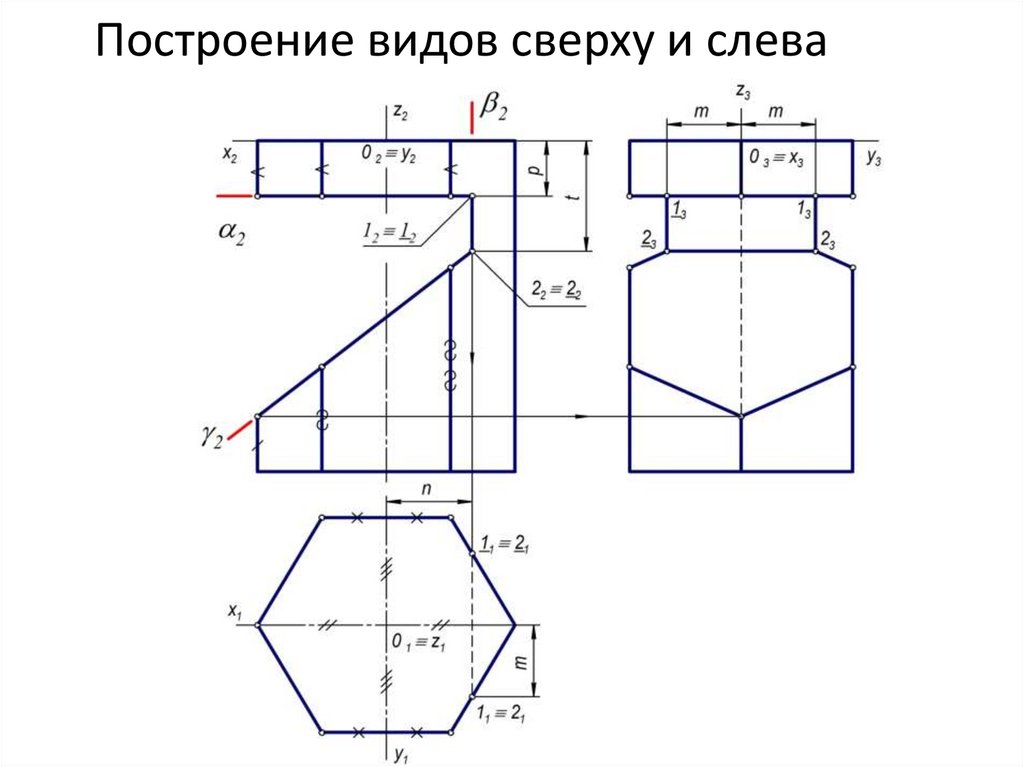

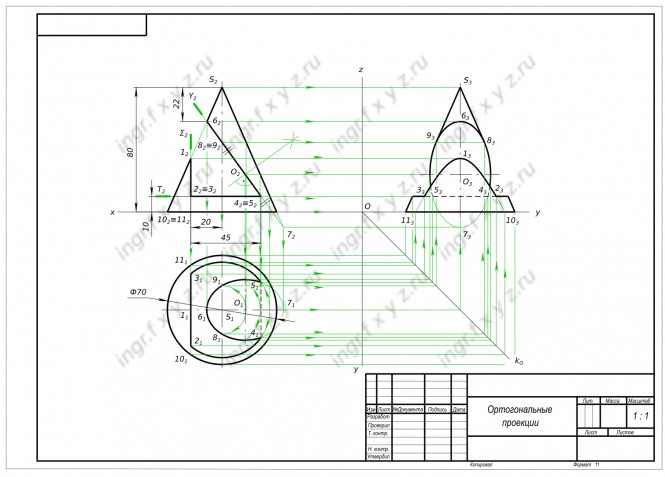

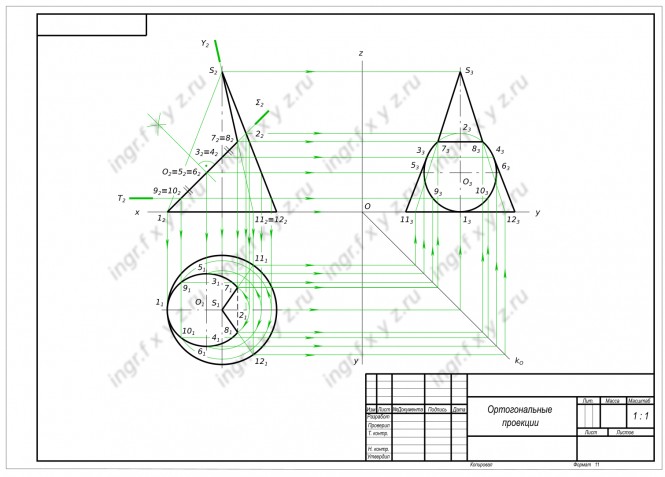

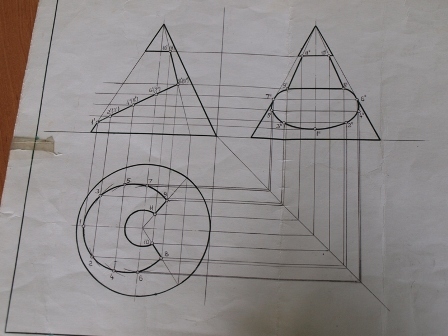

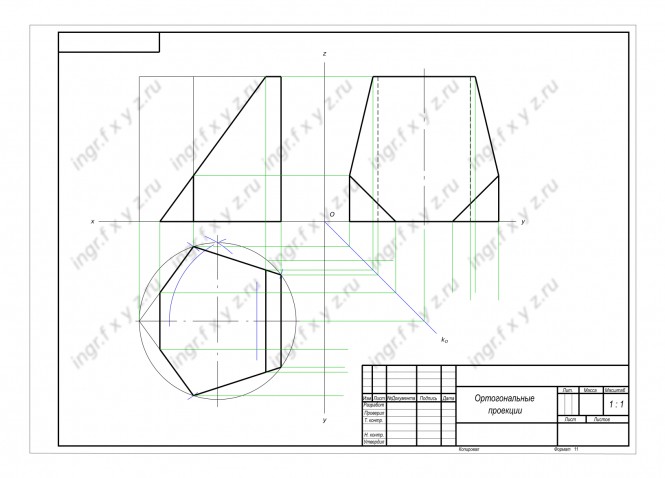

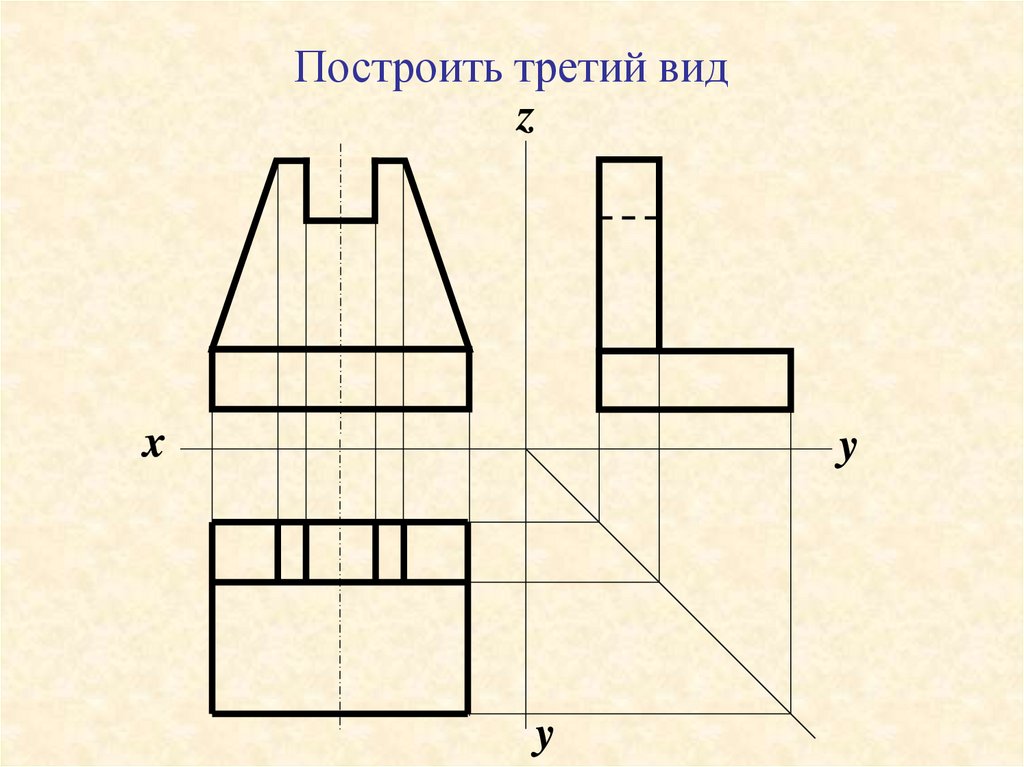

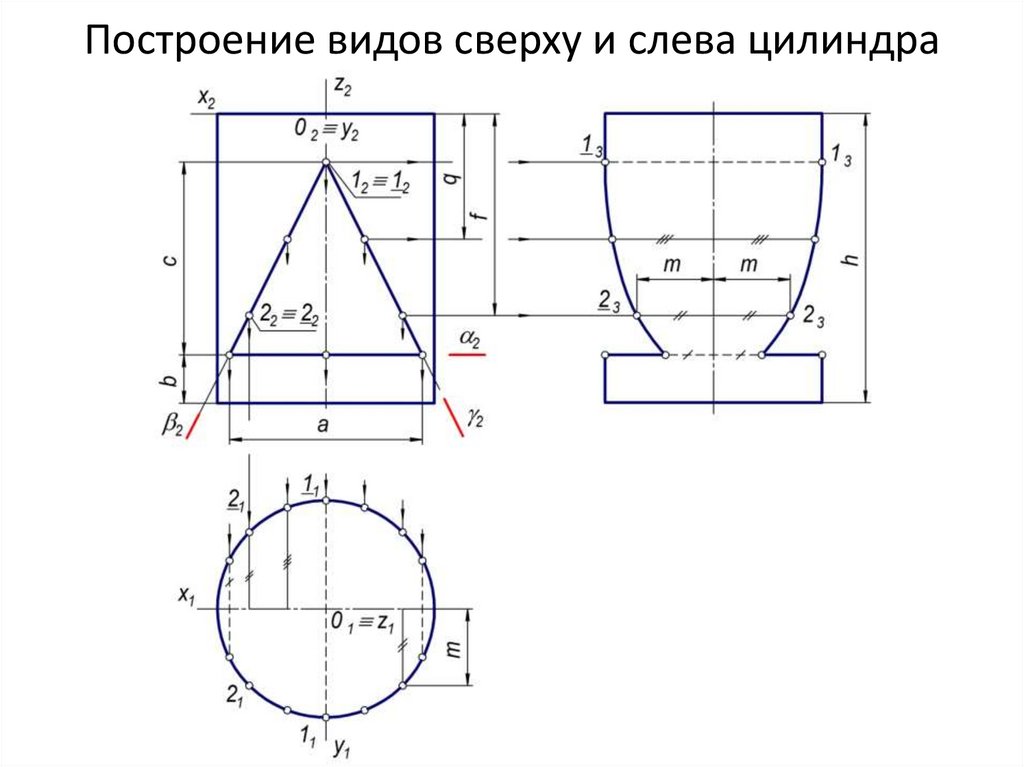

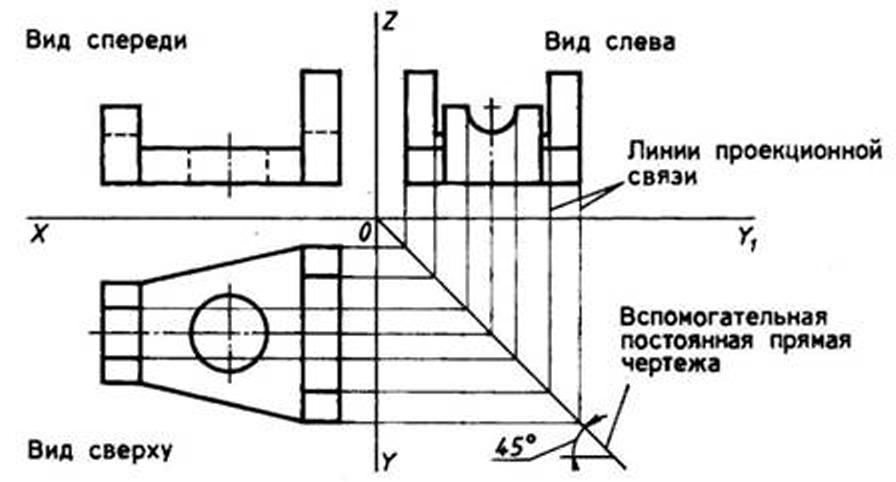

4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)

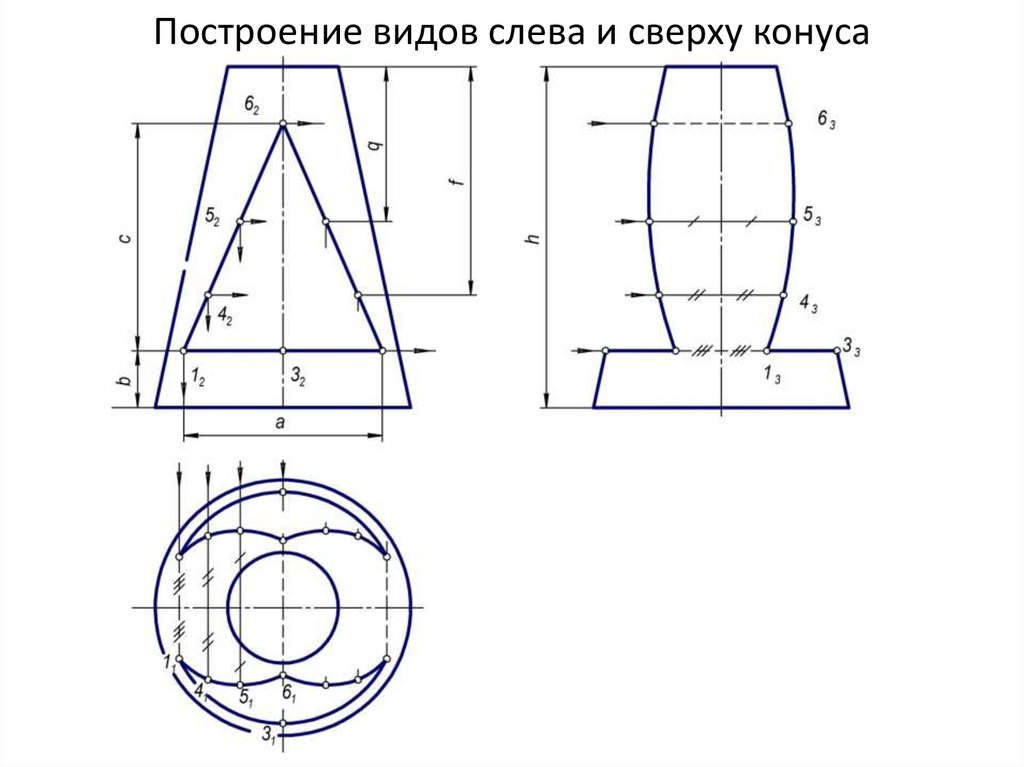

4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)

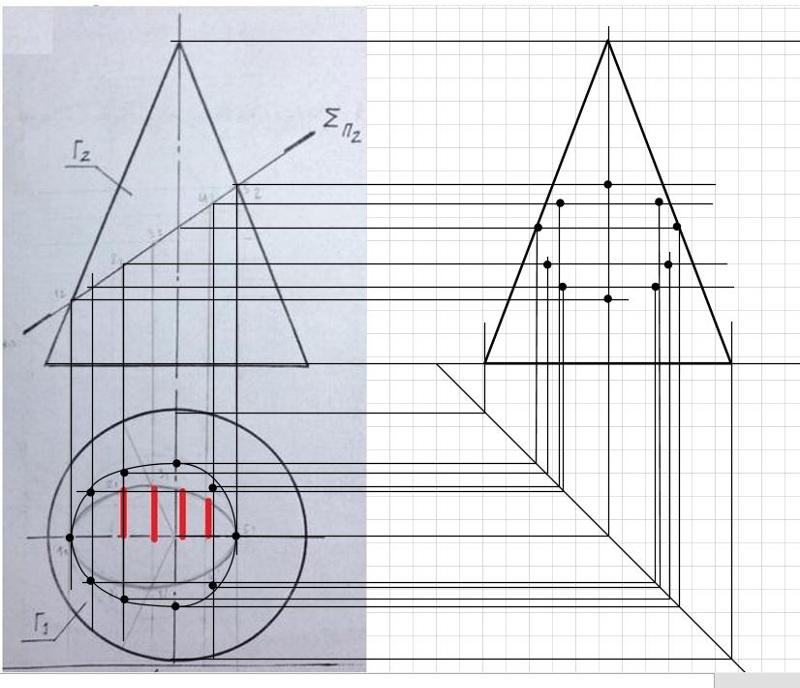

4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)

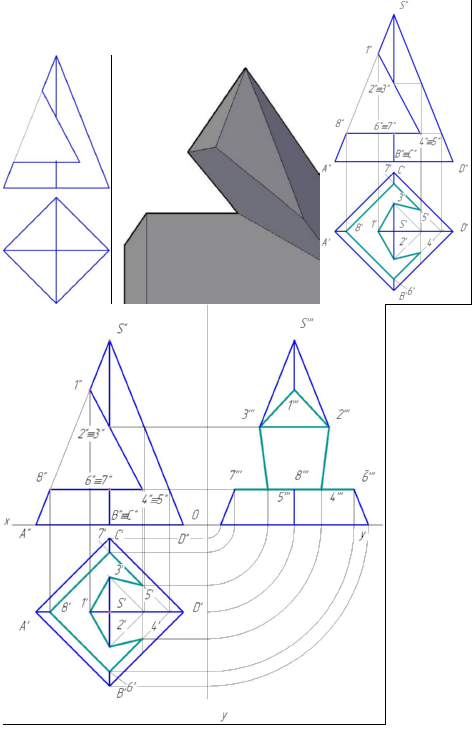

4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)

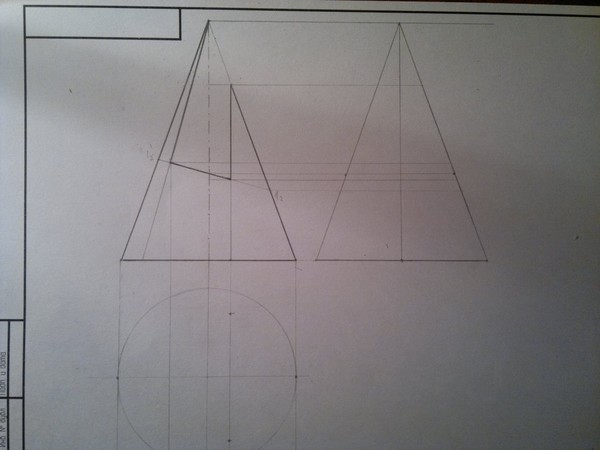

4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.

К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)

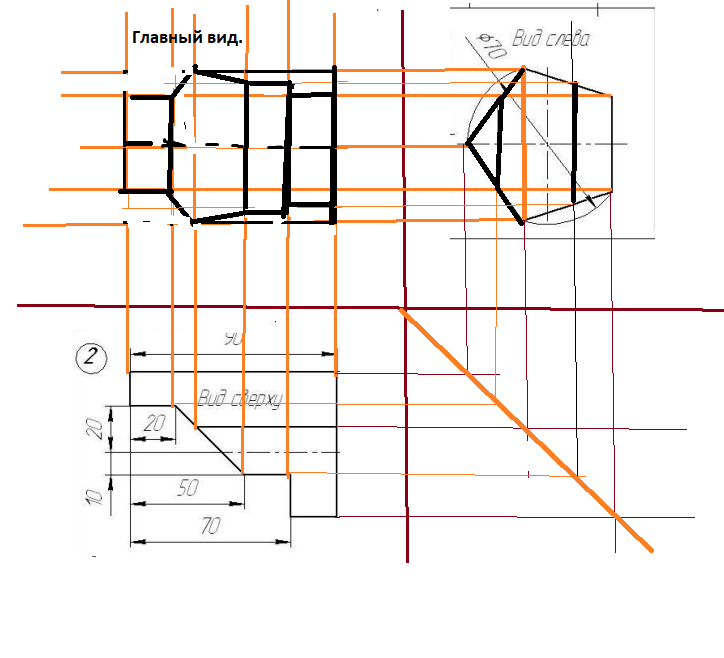

4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.

К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 61)
4б. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 62)
4в. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.

К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 62)
4в. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 62)
4в. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 62)
4в. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 62)
4в. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.
К – сквозное отверстие.
Задача к разделу «Разрезы и сечения
по ГОСТ 2.305-2008» (стр. 62)
4в. Достроить вид сверху, построить вид
слева, выполнить разрезы, нанести
размерные линии.

К – сквозное отверстие.

Урок №6. Прикладные библиотеки Компас

Вернуться к содержанию

Урок №6

Цели урока:

· освоить приемы автоматизированного построения чертежей резьбовых соединений с применением Конструкторской библиотеки.

· освоить способы автоматизированного построения чертежей деталей с применением библиотеки КОМПАС Shaft 2D.

Существует огромное количество деталей и узлов, подобных по форме и отличающихся лишь своими параметрами – размерами. Для упрощения и ускорения разработки чертежей, содержащих типовые и стандартизованные детали (крепеж, пружины, подшипники, резьбовые отверстия, канавки, электрические схемы, строительные конструкции и т.п.) очень удобно применять готовые библиотеки.

Библиотека – это программный модуль, приложение, созданное для расширения стандартных возможностей системы КОМПАС-3D. Библиотека представляет собой ориентированную на конкретную задачу подсистему автоматизированного проектирования, которая после выполнения проектных расчетов формирует готовые конструкторские документы или их комплекты.

Рис.119 Менеджер библиотек

Типичными примерами приложений являются библиотеки для автоматического построения изображений часто встречающихся геометрических фигур, гладких и резьбовых отверстий, библиотеки стандартных машиностроительных элементов и крепежа, значительно ускоряющие проектирование сборочных моделей и оформление сборочных чертежей.

В КОМПАС-3D существует специальная система для работы с библиотеками – Менеджер библиотек.

Подключение библиотек

Для подключения библиотеки к КОМПАС-3D выполните следующие действия.

1. Нажмите на кнопку Менеджер библиотек (рис.119). На экране появится окно Менеджера библиотек, в левой части которого отображается список разделов Менеджера библиотек. Для того чтобы посмотреть содержимое раздела следует щелкнуть по его названию, в правой части окна отобразится структура раздела.

2. Выберете нужную библиотеку и два раза щелкните мышью по названию библиотеки. В прямоугольном поле рядом с названием библиотеки появляется красная “галочка” – признак того, что библиотека подключена. Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается серым цветом, если нет – голубым.

На рис.119 в левой части окна показаны библиотеки системы КОМПАС, в правой части – содержимое библиотеки Машиностроение.

ПРОЕКТИРОВАНИЕ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

При сборке машин, станков, приборов отдельные детали в большинстве случаев соединяют друг с другом резьбовыми крепежными изделиями: болтами, шпильками и винтами.

Все крепежные резьбовые изделия выполняются в нашей стране с метрической резьбой с крупным шагом и изготавливаются по соответствующим стандартам, устанавливающим требования к материалу, покрытию и прочим условиям изготовления этих деталей. При обозначении такой резьбы на чертежах шаг не указывают, записывают только буквенное обозначение типа резьбы М (метрическая) и номинальный (наружный) диаметр резьбы, например: М24.

Для автоматизированного построения чертежей резьбовых соединений следует:

1. В строке управляющего меню в верхней строке экрана выбрать кнопку Менеджер библиотек;

2. В открывшемся окне двойным щелчком открыть папку Машиностроение;

3. Двойным щелчком запустить Конструкторскую библиотеку (рис.119). В Конструкторской библиотеке (рис.120) представлены данные, сгруппированные в разделы: болты, гайки, шайбы и т.д. Чтобы открыть раздел, нужно щелкнуть левой кнопкой на знаке плюс (+), расположенного слева от заголовка раздела, при этом открываются строки подменю: различные виды болтов, гаек и т.д. Для того чтобы свернуть раздел, щелкните на значке минус, появившегося на месте знака плюс после того, как раздел развернулся. Если выделить в списке элемент раздела, то в правой части окна появится его изображение.

3. Для проектирования резьбовых соединений в Конструкторской библиотеке нужно выбрать раздел: Крепежный элемент (рис.120). В открывшемся окне (рис.121) выбираем вкладку Все элементы. Работая в этом разделе, можно составлять различные наборы резьбовых соединений, например, болт+гайка+шайба, шпилька+гайка+шайба, винт+шайба и т.д.

Рис.120 Конфигурация Конструкторской библиотеки

ВЫЧЕРЧИВАНИЕ БОЛТОВОГО СОЕДИНЕНИЯ

Выбор болта

В окне Крепежный элемент (рис.121) представлены данные на различные виды крепежных элементов, например, болты различных форм и размеров. После выбора стандарта болта (ГОСТ 7798-70 для всех вариантов) необходимо задать номинальный диаметр (d) его резьбы, выбрав его из базы данных стандартных значений. Ряд открывается, если нажать на небольшой черный треугольник, расположенный справа в окне значений диаметра d. Кроме этого нужно зафиксировать толщину пакета зажимаемых деталей, вводя это значение с клавиатуры. Можно не фиксировать толщину пакета, при этом болт на чертеже будет «резиновый», его можно растянуть до нужной длины. Шаг резьбы болта выбирать крупный.

Рис.121 Выбор болта в окне Крепежный элемент

Заканчивать выбор болта необходимо нажатием черной верхней стрелки окна, направленной вправо. При этом в правом окошечке появляется изображение первого элемента набора – болта. Если какой-то элемент требуется из набора исключить, нужно его название выделить в среднем окне цветом и щелкнуть на клавише клавиатуры Delete или нажать на стрелку направленную влево.

Спецификацию для сборочного чертежа болтового соединения мы будем вычерчивать не в автоматическом режиме, а вручную, поэтому кнопку Создать объект спецификации включать не надо.

На чертеже болтовое соединение можно вычертить без средней части, если соединяемые детали вычерчиваются без разреза, и со средней частью, если детали разрезаны (болт, гайка, шайба на сборочных чертежах считаются не рассеченными).

В лабораторной работе предусмотрено использование разреза, поэтому нужно выбрать изображение как верхней, так и средней, нижней части болтового соединения.

В этом же окне можно выбирать также и вид: главный, сверху, слева и т.д. В лабораторной работе предусматривается построение вида спереди и вида сверху болтового соединения в разрезе. Вначале строится вид спереди, затем нужно вновь вернуться в библиотеку для построения вида сверху. Для построения вида сверху нужно щелкнуть, т.е. включить флажок в кружке слева от строки Вид сверху.

Для построения контура отверстия в деталях под болт следует включить флажок в окне

Отверстие (рис.122).

ВЫБОР ШАЙБЫ

Выбор шайбы осуществляется аналогично выбору болта. Для всех вариантов индивидуальных заданий выбираем плоские шайбы по ГОСТ 11373-78. Программа построена таким образом, что необходимый размер шайбы и гайки выбирается автоматически в зависимости от диаметра резьбы болта. В нижней части окна появляется изображение шайбы, нужно нажать на верхнюю стрелку вправо, и на изображение болта наложится изображение шайбы (рис. 122).

Рис.122 Выбор шайбы

ВЫБОР ГАЙКИ

В лабораторной работе необходимо выбирать гайки шестигранные, нормальные по ГОСТу 5915-78. Все размеры гайки система подберет сама в автоматическом режиме в зависимости от размера болта. Нажав на черную нижнюю стрелку, мы тем самым добавим ее в создаваемый набор элементов (рис.123). Созданный набор элементов в случае необходимости можно сохранить в памяти для дальнейшего использования, для этого нужно перейти на вкладку Элементы набора и нажать кнопку Сохранить набор.

Рис.123 Выбор гайки

ПОСТРОЕНИЕ ЧЕРТЕЖА БОЛТОВОГО СОЕДИНЕНИЯ

После создания набора элементов соединения нужно нажать кнопку ОК. Система на поле чертежа сформирует фантомное изображение соединения, которое перемещается по чертежу вместе с курсором. В нужном месте зафиксировать щелчком левой кнопки положение первой точки привязки объекта, повернуть изображение под нужным углом и окончательно зафиксировать изображение на чертеже. Достроить затем вид сверху, все лишние линии удалить, используя на странице инструментальной панели в меню Редактирование кнопку Усечь кривую между двумя точками. Заштриховать соединяемые детали.

НАНЕСЕНИЕ РАЗМЕРОВ

На сборочных чертежах наносят небольшое количество основных размеров (габаритные, установочные, монтажные и т.д.), так как по этим чертежам не изготавливают детали. На чертеже болтового соединения следует нанести только габаритные размеры соединяемых деталей (пакета), остальные размеры деталей наносить не нужно, они используются только для построения изображения соединяемых болтовым комплектом деталей. Образец чертежа болтового соединения приведен на рис.128.

НАНЕСЕНИЕ ПОЗИЦИЙ НА СБОРОЧНОМ ЧЕРТЕЖЕ

Чертеж болтового соединения является сборочным чертежом, на котором изображены несколько деталей, соединенных друг с другом. По сборочным чертежам можно представить конструкцию изделия, характер соединения деталей. Сборочные чертежи сопровождаются текстовым документом – спецификацией.

Спецификация – это текстовый документ, в котором перечисляются входящие в изделие пронумерованные детали. Номера (позиции) деталей располагают на одной горизонтали или вертикали. Первые номера присваивают самым крупным деталям, последние – стандартным изделиям. Линии-выноски позиций нельзя пересекать размерными линиями и ориентировать параллельно штриховке.

Для нанесения позиций следует на Компактной инструментальной панели Обозначения выбрать кнопку Обозначение позиций (рис.124).

Рис.124 Обозначение позиций

После включения кнопки Обозначение позиций укажите на чертеже точку, на которую будет указывать полка-выноска. Затем щелкните мышью в том месте, где будет располагаться полка с номером позиции. Чтобы зафиксировать (запомнить) положение позиций на чертеже следует нажать кнопку Создать объект, расположенную левее кнопки Стоп.

Первые номера присваиваются соединяемым деталям, а затем в алфавитном порядке нумеруются стандартные изделия.

Система автоматически последовательно нумерует позиции, однако имеется возможность для ручного ввода чисел и использования многоярусной полки-выноски для стандартных изделий. Для этого режима нужно щелкнуть в поле Текст (ввод текста) в Панели свойств внизу экрана (рис.125).

Рис.125 Панель свойств команды Обозначение позиций

В появившемся окне Введите текст (рис.126) с клавиатуры последовательно ввести номера позиций для каждой полки, нажимая каждый раз после ввода числа клавишу Enter.

Рис.126 Введение номеров позиций для многоярусной полки

Для изменения номеров или расположения позиций на чертеже необходимо их выделить щелчком левой кнопки при погашенной кнопке Стоп. При этом позиция выделится зеленым цветом, появятся управляющие черные узелки, за которые можно перемещать позицию. Чтобы удалить позицию, ее следует щелчком мыши выделить и нажать клавишу Delete.

Чтобы внести изменения в числа, нужно сделать двойной щелчок на позиции при отключенной клавише Стоп, позиция выделится розовым цветом, и станет доступно окно ввода текста в строке параметров внизу экрана.

ВЫРАВНИВАНИЕ ПОЗИЦИЙ

Позиции на чертеже должны быть расположены либо друг под другом вертикально на одной линии, либо горизонтально. Для выравнивания построенных позиций их нужно все сразу выделить при отключенной кнопке Стоп щелчками левой кнопки, удерживая при этом нажатой кнопку Shift на клавиатуре. Затем раскрыв кнопку Обозначение позиций, выбрать строку Выровнять позиции по горизонтали или Выровнять позиции по вертикали (рис.124). Щелчком в нужной точке заканчивается выравнивание позиций.

СОЗДАНИЕ СПЕЦИФИКАЦИИ

Создание спецификаций в программе КОМПАС возможно в ручном и автоматизированном режиме. В лабораторной работе №6 из-за недостатка времени на подробное изучение программы спецификацию можно создавать самым простым способом в ручном режиме. Для этого в меню команды Сервис выбираем строку Параметры, затем в открывшемся окне из пункта Параметры листа выбираем Оформление (рис.127). В открывшемся окне представлены различные варианты оформления чертежей, нам следует выбрать строку:

Спецификация. Первый лист. ГОСТ 2.106-96 Ф1

На экране появится стандартная разграфленная таблица (рис.129), для входа в режим заполнения следует два раза щелкнуть левой кнопкой мыши в любой строке спецификации.

Рис.127 Оформление чертежей

В соответствии со стандартом содержание спецификации болтового соединения делится на разделы:

– документация;

– детали;

– стандартные изделия.

Заголовок каждого раздела записывается посередине графы Наименование и подчеркивается тонкой линией. Заголовок отделяется от объектов спецификации пустой строкой. В конце раздела оставляют 1-2 пустые резервные строки.

Каждая крепежная деталь имеет условное обозначение, записываемое в спецификацию, в котором отражаются: форма, основные размеры детали, класс прочности и покрытия. В учебных чертежах данной лабораторной работы рекомендуется:

использовать все резьбовые изделия первого исполнения, которое не отражается в условном обозначении;
в условном обозначении изделия не отражать класс прочности и вид покрытия, предохраняющего изделие от коррозии.

Приемы автоматизированного построения чертежей деталей типа ВАЛ рассмотрим на примере применения библиотеки КОМПАС – Shaft 2D. С ее помощью построим чертежи и твердотельные модели вала и гайки (рис.130 и 131). Так как построенные модели будут использоваться в уроке №7 для построения сборочного чертежа, их обязательно следует сохранить в памяти компьютера.

Рис.130 Чертеж и модель вала

Рис.131 Чертеж и модель гайки

БИБЛИОТЕКА КОМПАС – SHAFT 2D

Двойным щелчком раскроем папку Расчет и построение (рис132), в которой откроем библиотеку КОМПАС-Shaft 2D и затем выберем раздел Построение вала (рис.133).

Рис. 132 Библиотека Расчет и построение

Рис.133 Выбор раздела Построение вала

В открывшемся окне (рис.134) следует щелкнуть по кнопке Новый вал. Откроется окно Выбор типа отрисовки вала (рис.135). Обе детали, которые нам предстоит построить, имеют сквозные отверстия, поэтому выбираем строку Вал в разрезе.

Рис.134 Построение нового вала

Рис.135 Выбор типа отрисовки вала

На экране появится курсор в виде перекрестия, компьютер ждет, что этим перекрестием будет зафиксирована самая левая точка вала на чертеже. Дальнейшие построения вала будут вестись вправо от указанной точки. Если точка указана неудачно, то впоследствии чертеж детали можно выделить и сдвинуть в нужное место. После того, как будет указано крайнее левое положение вала, на экране откроется окно (рис.136) для построения наружной поверхности вала (поле Внешний контур) и различных по форме отверстий в вале (поле Внутренний контур).

Рис.136 Построение внешнего и внутреннего контура вала

Внешний контур детали создается последовательно отдельными ступенями, которые могут иметь цилиндрическую, коническую, шестигранную, квадратную или сферическую форму. Для первой детали – Вал построение начнем с цилиндрической ступени, ее диаметр 40 мм и длину 60 мм зададим в открывшемся окне (рис.137). При необходимости возможно на торцах ступени сделать притупление в виде фасок. Построение ступени заканчивается при нажатии на кнопку Ок. На поле чертежа автоматически вычерчивается цилиндрическая ступень вала.

Рис.137 Построение цилиндрической ступени вала

Если имеется необходимость, то на построенной цилиндрической ступени с помощью кнопки Дополнительный элемент (рис.138) можно вычертить:

1. Канавки;

2. Резьбу;

3. Шлицы;

4. Шпоночные пазы;

5. Подшипники;

6. Кольцевые пазы;

7. Лыски.

Рис.138 Дополнительные элементы ступеней

Следующая ступень вала имеет шестигранную форму, ее построение показано на рис.139.

Рис.139 Построение шестигранной ступени вала

Внутренний контур детали может быть различных форм. На рис.140 показаны возможные формы отверстий.

Рис.140 Построение внутреннего контура деталей

У заданного вала внутренний контур представляет собой сквозное квадратное отверстие длиной 80 мм и со стороной квадрата 20 мм, построение которого представлено на рис.141.

Рис.141 Построение сквозного квадратного отверстия

На чертеже автоматически построен лишь один вид спереди с разрезом, для построения вида слева следует из меню кнопки Дополнительные построения (рис.142) выбрать строку Построить вид слева. Если на построенном виде слева не будет отображен контур отверстия, его следует достроить вручную.

Для автоматического построения твердотельной модели используется кнопка Генерация 3-D модели (рис.142).

Заканчивается построение нажатием на кнопку Сохранить вал и выйти.

На построенном чертеже вала нанести осевые линии, размеры, заполнить основную надпись. Чертеж и модель сохранить в памяти компьютера.

Рис.142 Создание вида слева и твердотельной модели детали

У второй заданной детали – гайки – внешний контур представляет собой шестигранник длиной 40 мм и размером под ключ, равным 55 мм. Построение внешнего контура гайки показано на рис.143.

Рис.143 Построение внешнего шестигранного контура гайки

Внутренний контур гайки – цилиндрическое отверстие диаметром 40 мм и длиной 40 мм, построение отверстия в гайке показано на рис.144.

Рис. 144 Построение цилиндрического отверстия гайки

Так же как и для вала с помощью кнопки Дополнительные построения создадим вид слева и твердотельную модель гайки, оформленный чертеж и модель сохраним в памяти компьютера.

Инструмент для изометрического рисования

Оценка: 3–5, 6–8, средняя школа

Используйте этот интерактивный инструмент для создания динамических рисунков на изометрической точечной бумаге. Рисуйте фигуры, используя ребра, грани или кубы. Вы можете сдвигать, вращать, раскрашивать, разбирать и просматривать в 2D или 3D. Начните с нажатия на куб вдоль левой стороны; затем поместите кубики на сетку, где вы хотите.

Этот интерактив оптимизирован для настольных компьютеров и планшетов.

Выберите куб , грань или сегмент вдоль левой навигации.
Затем поместите объект в нужное место на сетке. Если ваш выбор красный, на сетке, то это место, где вы не можете разместить объект.

ПОДСКАЗКА

Нарисуйте свою фигуру сзади вперед и снизу вверх, чтобы обеспечить правильное выравнивание кубов.
При добавлении смежных кубов не забудьте нажать на грань куба, которого хотите коснуться.

Режим создания

Существует два способа перемещения объектов:

С помощью стрелки . Просто выберите и перетащите объект(ы) в новое место.
Кнопки перемещения юнитов

Другие кнопки в верхней части навигации выполняют различные функции:

Вращайте всю фигуру, перетаскивая изображение или используя ползунки.

Используйте ластик , чтобы стереть отдельные объекты. Вы также можете выбрать несколько объектов с помощью указателя, а затем использовать ластик, чтобы стереть эти объекты.

Взорвать — превратить все кубы в грани. Если два куба имеют общую грань, грань не будет отображаться. Обратите внимание, что вы не можете отменить это действие.

Используйте кисть , чтобы выбрать цвет перед созданием объекта. Вы также можете изменить цвет после создания объекта, выбрав объект нужного вам цвета.

Режим проверки

В режиме проверки вы можете:

Просмотреть 3D- или 2D-версию вашего изометрического чертежа.
Распечатайте изометрический чертеж так, как он показан в рабочей области.
Поверните изометрический рисунок.
Выберите отображение изометрического чертежа с осью или без нее.
Выберите отображение сплошного или прозрачного изометрического чертежа.

Вы можете сбросить весь вид в любой момент, нажав кнопку Сбросить вид .

На рисунке ниже показаны три вида фигуры: спереди, справа и сверху. Вся фигура использует в общей сложности семь кубов. Можете ли вы построить фигуру с помощью инструмента изометрического рисования? (Обязательно используйте кубики соответствующего цвета.)

Каков объем этой фигуры? Какова площадь его поверхности?

Стандарты и ожидания NCTM

Геометрия / измерения

Поймите, что по сходству отношения сторон в прямоугольных треугольниках являются свойствами углов в треугольнике, что приводит к определениям тригонометрических соотношений для острых углов.

Средняя школа (9-12)

Геометрия

Здание Капитолия США | Архитектор Капитолия

Здесь Сенат и Палата представителей собираются вместе, чтобы обсудить, обсудить и обдумать национальную политику; выработать консенсус; и разработать законы страны.

Здание Капитолия Соединенных Штатов расположено в Вашингтоне, округ Колумбия, в восточной части Национальной аллеи на плато на высоте 88 футов над уровнем реки Потомак, откуда открывается вид на запад через отражающий бассейн Капитолия США и памятник Вашингтону 1.4 миль, а Мемориал Линкольна – в 2,2 милях.

В Капитолии США Сенат и Палата представителей собираются вместе, чтобы обсудить, обсудить и обдумать национальную политику; выработать консенсус; и разработать законы страны. По мере роста нации рос и Капитолий США: сегодня он занимает площадь более 1,5 миллиона квадратных футов, имеет более 600 комнат и мили коридоров.

Он увенчан великолепным белым куполом с видом на город Вашингтон и стал широко признанным символом американского народа и правительства. Проект Капитолия США был выбран президентом Джорджем Вашингтоном в 179 г.3, и вскоре после этого началось строительство.

Капитолий – одно из самых впечатляющих с архитектурной точки зрения и символически важных зданий в мире. На протяжении более двух столетий в нем размещались залы заседаний Сената и Палаты представителей. Начатый в 1793 году Капитолий США строился, сжигался, перестраивался, расширялся и восстанавливался; сегодня он стоит как памятник не только его строителям, но и американскому народу и его правительству.

В качестве координационного центра законодательной власти правительства Капитолий США является центральным элементом кампуса Капитолия, который включает в себя основные офисные здания Конгресса и три здания Библиотеки Конгресса, построенные на Капитолийском холме в 19ом и 20 веками.

Помимо активного использования Конгрессом, Капитолий США является музеем американского искусства и истории. Каждый год его посещают около 3-5 миллионов человек со всего мира.

Прекрасный образец неоклассической архитектуры XIX века. Капитолий США сочетает в себе функциональность и эстетику. Его дизайн, заимствованный из Древней Греции и Рима, напоминает об идеалах, которыми руководствовались основатели нации, создавая свою новую республику. Поскольку здание было расширено по сравнению с его первоначальным дизайном, тщательно сохранялась гармония с существующими частями.

Сегодня Капитолий США занимает площадь в 175 170 квадратных футов, или около 4 акров, и имеет площадь около 16-1/2 акров. Его длина с севера на юг составляет 751 фут 4 дюйма; его наибольшая ширина, включая подходы, составляет 350 футов. Его высота над базовой линией на восточном фронте до вершины Статуи Свободы составляет 288 футов. В здании около 540 комнат, 658 окон (108 только в куполе) и около 850 дверных проемов.

Здание Капитолия США разделено на пять уровней.

Первый, или цокольный, этаж в основном занят комнатами комитетов и помещениями, отведенными для различных должностных лиц Конгресса.
