Повышающий трансформатор | Как работает, схема, применение

Содержание:

Повышающий трансформатор это обычный трансформатор (см. назначение и принцип действия трансформатора) который повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Принцип работы повышающего трансформатора заключается в величине К (коэффициент трансформации).

При К>1 трансформатор является понижающим, а при К<1 — повышающим трансформатором.

U1/U2 ≈ E1/E2 = N1/N2 = К

где: U1, U2 — напряжение на первичной и вторичной обмотке; E1, E2-мгновенные значения ЭДС;  N1, N2 — количество витков первичной и вторичной обмотки

повышающий трансформатор схема

Применение повышающих трансформаторов

Приборы устанавливаются в электрических линиях и источниках питания потребительских точек. В соответствии с законом Джоуля — Ленца при увеличении силы тока выделяется тепло, которое нагревает провод. Для транслирования энергии на большие линейные расстояния увеличивают напряжение, а токи уменьшают. При поступлении к потребителю мощность снижают, поскольку в целях безопасности пришлось бы использовать массивную изоляцию.

В начале цепочки устанавливают повышающий трансформатор, а в точке приема понижают показатели. Такие комбинации на протяжении ЛЭП используют многократно, добиваясь выгодных условий транспортировки электричества и создавая приемлемые значения для потребителя.

Из-за присутствия в сети трех фаз для трансформации энергии используют трехфазные агрегаты. Иногда применяют группу, в которой устройства объединены в модель звезды, при этому них общий проводящий стержень.

Хоть коэффициент полезного действия у агрегатов большой мощности достигает почти стопроцентного значения, всё равно выделяется много тепла. Типичный трансформатор электрической станции 1 гВт выдает несколько мегаватт. Чтобы снизить это явление, разработана охладительная система в виде бака с негорючей жидкостью или трансформаторным маслом и сильным устройством для воздушной раздачи тепла. Охлаждение чаще водяное, сухой принцип используют при небольшой мощности.

Повышающий тороидальный трансформатор

Как вы понимаете, говоря «тороидальный трансформатор», подразумевают обычно сетевой однофазный трансформатор, силовой или измерительный, повышающий или понижающий, у которого тороидальный сердечник оснащен двумя или несколькими обмотками.

Работает тороидальный трансформатор принципиально так же как и трансформаторы с другими формами сердечников: он понижает или повышает напряжение, повышает или понижает ток — преобразует электроэнергию. Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими размерами и меньшим весом, то есть лучшими экономическими показателями.

Главная особенность тороидального трансформатора — небольшой общий объем устройства, доходящий до половины в сравнении с другими типами магнитопроводов.

Шихтованный сердечник вдвое больше по объему чем тороидальный ленточный сердечник при той же габаритной мощности.

Поэтому тороидальные трансформаторы удобнее устанавливать и подключать, и уже не так важно, идет ли речь о внутреннем или о наружном монтаже.

Любой специалист скажет, что тороидальная форма сердечника является идеальной для трансформатора по нескольким причинам:

• во-первых, экономия материалов на производстве,
• во-вторых, обмотки равномерно заполняют весь сердечник, распределяясь по всей его поверхности, не оставляя неиспользованных мест,
• в-третьих, поскольку обмотки имеют меньшую длину, КПД тороидальных трансформаторов получается выше в силу меньшего сопротивления провода обмоток.

Охлаждение обмоток — еще один важный фактор.

Обмотки эффективно охлаждаются будучи расположены в форме тороида, следовательно плотность тока может быть более высокой.

Потери в железе при этом минимальны и ток намагничивания сильно меньше. В итоге тепловая нагрузочная способность тороидального трансформатора оказывается очень высокой.

Экономия электроэнергии — еще один плюс в пользу тороидального трансформатора.

Примерно на 30% больше энергии сохраняется при полной нагрузке, и примерно 80% на холостом ходу, в сравнении с шихтованными магнитопроводами иных форм. Показатель рассеяния у тороидальных трансформаторов в 5 раз меньше чем у броневых и стержневых трансформаторов, поэтому их можно безопасно использовать с чувствительным электронным оборудованием.

При мощности тороидального трансформатора до киловатта, он настолько легок и компактен, что для монтажа достаточно применить прижимную металлическую шайбу и болт. Потребителю всего то и нужно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжениям. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмоток, — и выбирают оптимальные габариты магнитопровода с учетом допустимой индукции в нем.

Для чего около электростанций устанавливают повышающий напряжение трансформатор?

Любой проводник имеет свое сопротивление и поэтому в ЛЭП неизбежно возникают тепловые потери на нагрев проводника. Величина нагрева пропорциональна квадрату тока в цепи, по этому повышая напряжение до сотен киловольт, мы, согласно закону Ома понижаем ток, а значит и снижает тепловые потери и размер проводников ЛЭП, экономия материалов и стоимости.

• См. Принцип работы трансформаторов в передаче электрической энергии на расстоянии

Видео: Повышающий трансформатор

Принцип действия трансформатора для повышения напряжения

Открытие в далёком 1831 году великим учёным Фарадеем принципа электромагнитной индукции позволило по-новому взглянуть на многие законы электротехники. Именно основываясь на взаимодействие электромагнитных полей, через 45 лет после этого великий русский учёный П. Н. Яблочков получил патент на изобретение трансформатора. Классическое определение звучит так: трансформатор — это электрическое устройство, преобразующее ток первичной обмотки одного напряжения, в ток вторичной обмотки с другим напряжением.

• Устройство и принцип работы
• Достоинства и недостатки сердечников
• Технические характеристики
• Типы устройств
• Обслуживание и ремонт

Индукционный эффект образуется при изменении электромагнитного поля, поэтому для работы трансформатора необходимо наличие напряжения с переменным током. Трансформация (передача) осуществляется преобразованием электрической энергии первичной обмотки в магнитное поле, а затем, во вторичной обмотке происходит обратное преобразование магнитного поля в электрическую энергию. В случае если количество витков вторичной обмотки будет превышать число витков первичной обмотки, то устройство будет называться повышающим трансформатором. При подключении обмоток в обратном порядке, получается понижающее устройство.

Устройство и принцип работы

Конструктивно повышающее устройство трансформации напряжения состоит из сердечника и двух обмоток. Сердечник собран из пластин электротехнической листовой стали. На него намотаны первичная и вторичная обмотки, из медного провода, различного диаметра. Толщина провода намотки трансформатора напрямую зависит от его выходной мощности.

Сердечник устройства может быть стержневым или броневым. При использовании изделия в сетях низкочастотного напряжения чаще всего применяются стержневые магнит проводы, которые по форме могут быть:

• П-образные.
• Ш-образные.
• Тороидальные.

Изготавливаются сердечники из трансформаторного специального железа, от качественных характеристик которого и зависят многие общие параметры устройства. Набирается сердечник из тонких железных пластин, которые изолированы друг от друга лаком или слоем окиси, для уменьшения потерь за счёт вихревых токов. Могут применяться и готовые половинки, которые сделаны из сплошных железных лент.

Достоинства и недостатки сердечников

• Наборные чаще применяются для устройства магнитопроводов с произвольным сечением, ограничивающимся только шириной пластин. Лучшие параметры имеют устройства трансформации напряжения с квадратным сечением. Недостатком такого типа сердечника считается необходимость плотного стягивания пластин, малый коэффициент заполнения пространства катушки, а также повышенное рассеивание магнитного поля устройства.
• Витые сердечники намного проще наборных в сборке. Весь сердечник Ш-образного типа состоит из четырёх частей, а П-образный тип имеет только две части в своей конструкции. Технические характеристики такого трансформатора гораздо лучше, нежели чем наборного. К недостаткам можно отнести необходимость минимального зазора между частями. При физическом воздействии пластины частей могут отслаиваться, и, в дальнейшем очень трудно добиться плотного их прилегания.
• Тороидальные сердечники имеют форму кольца, которое свито из трансформаторной железной ленты. Такие сердечники имеют самые лучшие технические характеристики и практически полное исключение рассеивания магнитного поля. Недостатком считается сложность намотки, особенно проводов с большим сечением.

В трансформаторах Ш-образного типа все обмотки обычно делаются на центральном стержне. В П-образном устройстве вторичная обмотка может наматываться на один стержень, а первичная — на другой. Особенно часто, встречаются конструктивные решения, когда разделённые пополам обмотки наматываются на оба стержня, а после соединяются между собой последовательно. При этом существенно сокращается расход провода для трансформатора, и улучшаются технические характеристики прибора.

Технические характеристики

Основными характеристиками при эксплуатации трансформатора считаются:

• Напряжение входное.
• Величина напряжения на выходе.
• Мощность прибора.
• Ток и напряжение холостого хода.

Величина отношения напряжений на входе и выходе устройства называется коэффициентом трансформации. Это соотношение зависит только от количества витков в обмотках и остаётся неизменным при любом режиме функционирования устройства.

От диаметра проводов и от типа сердечника напрямую зависит мощность трансформатора, которая со стороны первичной намотки равна сумме мощностей вторичных обмоток, за исключением потерь.

Напряжение, получаемое на выходной обмотке устройства, без подключения нагрузки, называется напряжением холостого хода. Разница между этим показателем и напряжением с нагрузкой указывает на величину потерь за счёт разного сопротивления проводов обмотки.

От качественных показателей сердечника трансформатора полностью зависит величина тока холостого хода. В идеальном случае, ток первичной обмотки создаёт в сердечнике устройства магнитное поле переменного значения, по величине электродвижущая сила которого равна току холостого хода и противоположна по направлению. Но вот в реальности величина электродвижущей силы всегда меньше напряжения на входе, за счёт возможных потерь в сердечнике.

Именно поэтому для уменьшения величины тока холостого хода, требуется материал высокого качества при изготовлении сердечника и минимальный зазор между его пластинами. Таким условиям в большей мере соответствуют тороидальные сердечники.

Типы устройств

В зависимости от мощности, конструкции и сферы их применения, существуют такие виды трансформаторов:

• Автотрансформатор конструктивно выполнен как одна обмотка с двумя концевыми клеммами, а также в промежуточных точках устройства имеются несколько терминалов, в которых располагаются первичные и вторичные катушки.
• Трансформатор тока включает в себя первичную и вторичную обмотку, сердечник из магнитного материала, а также оптические датчики, специальные резисторы, позволяющие ускорять способы регулировки напряжения.
• Силовой трансформатор — это устройство, передающее ток, при помощи индукции электромагнитного поля, между двумя контурами. Такие трансформаторы могут быть повышающими или понижающими, сухими или масляными.
• Антирезонансные трансформаторы могут быть как однофазными, так и трёхфазными. Принцип работы такого устройства мало чем отличается от трансформаторов силового типа. Конструктивно представляет собой устройство литого типа с хорошей теплозащитой и полузакрытой структурой. Трансформаторы антирезонансного типа применяются при передаче сигнала на большие расстояния и в условиях больших нагрузок. Идеально подходят для работы в любых климатических условиях.
• Заземляемые трансформаторы (догрузочные). Особенностью этого типа является расположение обмоток в форме звезды или зигзага. Часто заземляемые приборы применяют для подключения счётчика электрической энергии.
• Пик — трансформаторы используются в устройствах радиосвязи и технологиях компьютерного производства, по принципу отделения постоянного и переменного тока. Конструкция такого трансформатора является упрощённой: обмотка с определённым количеством витков расположена вокруг сердечника из ферромагнитного материала.
• Разделительный домашний трансформатор применяется при передаче энергии переменного тока к другому устройству или оборудованию, блокируя при этом способности источника энергии. В бытовых условиях такие приборы обеспечивают регулирование напряжения и гальваническую развязку. Чаще всего применяются для подавления электрических помех в чувствительных приборах и защиты от вредного воздействия электрического тока.

Обслуживание и ремонт

Желательно человеку, не знающему принцип действия электротехнических приборов, не заниматься ремонтными работами этого оборудования, из-за возможности поражения электрическим током. При ремонте и обслуживании трансформаторных устройств, единственное, что можно исправить, без недопустимых последствий, это перемотка трансформатора.

Перед началом любых ремонтных работ необходимо произвести проверку трансформатора:

• Первым делом необходимо оценить состояние прибора при помощи визуального осмотра, так как порой, потемневшие и вздувшиеся участки, прямо указывают на неисправность обмотки трансформатора.
• Определение правильности подключения устройства. Электрический контур, генерирующий магнитное поле обязательно должен быть подключён к первичной обмотке прибора. А вот вторая схема, потребляющая энергию трансформатора, должна быть включена в обмотку выходного напряжения.
• Фильтрация выходного сигнала фазы определяется как для диодов и конденсаторов на вторичной обмотке устройства.
• Следующим шагом нужно подготовить прибор к контрольному измерению параметров, т. е. снять защитные панели и крышки, чтобы получить свободный доступ к элементам схемы. С помощью тестера нужно в дальнейшем произвести измерение напряжения трансформатора.
• Для проведения измерений, нужно подать питание на схему устройства. Измерение параметров первичной обмотки проводится тестером в режиме переменного тока. Если полученное значение меньше чем на 80% от ожидаемого, то неисправность может быть как в самом трансформаторе, так и в схеме всего устройства.
• Проверку выходной обмотки осуществляют при помощи тестера. При этом проверяем обмотку как на возможность появления короткозамкнутых витков, так и на обрыв провода намотки катушки, по принципу измерения сопротивления (если сопротивление мало — то есть вероятность короткозамкнутых витков, а в случае когда сопротивление обмотки велико — обрыв).

После перемотки повышающего трансформатора напряжения, в случае неисправности обмотки, нужно собрать его в обратной последовательности, при этом особое внимание необходимо уделить наиболее плотному прилеганию пластин сердечника.

Самостоятельное изготовление или ремонт устройства предоставляется процессом очень сложным и трудоёмким. Для выполнения таких работ потребуется наличие необходимых материалов, а также умение производить некоторые специальные расчёты. В частности, нужно будет точно рассчитать количество витков в обмотке трансформатора, диаметр проводов для обмотки, а также сечение и тип сердечника устройства.

Поэтому лучше обратиться для проведения этих операций к квалифицированному человеку, знакомому с основными понятиями и свойствами электротехники и расчётами по необходимым формулам.

Повышающие и понижающие трансформаторы | Tameson.com

Рис. 1: Трансформатор

Трансформаторы — это статические устройства, необходимые для эффективной передачи электроэнергии из одной цепи в другую. Когда мощность проходит через трансформатор, напряжение, поступающее на вход или на первичный конец, изменяется для удовлетворения конкретных потребностей на выходе или на вторичном конце. В повышающем трансформаторе уровень напряжения на выходе повышается, а в понижающем трансформаторе уровень напряжения снижается. В этой статье обсуждается структура и использование повышающих и понижающих трансформаторов, а также некоторые принципы, регулирующие передачу электроэнергии.

Содержание

• Что такое повышающие и понижающие трансформаторы?
• Принцип работы трансформатора
• Принцип действия повышающего трансформатора
• Принцип работы понижающего трансформатора
• Реверсивность работы трансформатора
• Применение повышающих трансформаторов
• Применение понижающих трансформаторов
• Часто задаваемые вопросы

• Автотрансформатор

• Постоянное напряжение

• Трансформатор тока

• Трансформатор безопасности

• Однофазные трансформаторы

• Трехфазные трансформаторы

• Трансформаторы напряжения

Что такое повышающие и понижающие трансформаторы?

Повышающий трансформатор увеличивает входное напряжение и подает его на нагрузку, а понижающий трансформатор снижает входное напряжение на нагрузке. Для эффективной передачи энергии требуется высокое напряжение, но по соображениям безопасности мощность должна потребляться потребителями при более низком напряжении. Переход от низкого напряжения к высокому для передачи требует повышающего трансформатора. В некоторых странах повышающие трансформаторы имеют неоценимое значение. Например, уровень выработки электроэнергии в Индии составляет 11 кВ; следовательно, на генерирующих станциях требуются повышающие трансформаторы. Короче говоря, повышающий трансформатор повышает напряжение для передачи.

Понижающие трансформаторы преобразуют энергию высокого напряжения в энергию низкого напряжения. Благодаря этому уровень мощности соответствует требованиям каждого устройства, подключенного к системам электропитания в домашних условиях или на предприятиях. Силовые цепи для дома рассчитаны на 230–110 В, но для некоторых функций требуется всего 16 В. Таким образом, понижающие трансформаторы необходимы для снижения напряжения до более низкого уровня мощности.

Кроме того, отдельные цепи в электрических системах в домах и на предприятиях обычно имеют одну и ту же частоту. Но часто напряжение должно отличаться. Поэтому в конструкцию многих бытовых приборов включаются повышающие или понижающие трансформаторы меньшего размера. Повышающие и понижающие трансформаторы могут быть как однофазными, так и трехфазными, в зависимости от типа используемого источника питания. Повышающие и понижающие трансформаторы служат для разных целей и имеют множество конфигураций, в зависимости от потребностей каждой конкретной ситуации.

Принцип работы трансформатора

Трансформатор состоит из двух наборов проводов (см. рис. 2):

• Первичная обмотка (А): собирает мощность
• Вторичная обмотка (B): обеспечивает питание

Первичная и вторичная обмотки намотаны вместе на сердечнике цепи из магнитного железа, но эти катушки не соприкасаются друг с другом, как видно на рис. 2. Сердечник изготовлен из магнитомягкого материала, состоящего из пластин (рис. 2 обозначен C) связаны вместе, чтобы помочь уменьшить потери в сердечнике. Потери в сердечнике — это потери энергии в сердечнике, вызванные переменным магнитным потоком. Нестабильное магнитное поле в конечном итоге разрушает функционирование материала сердечника.

Когда первичная обмотка (рис. 2, обозначенная буквой А) подключена к источнику питания, через катушку протекает ток и индуцируется магнитное поле. Часть этого магнитного поля соединяется со вторичными обмотками (рисунок 2, обозначенный B) за счет взаимной индукции, тем самым создавая ток и напряжение на вторичной (нагрузочной) стороне. Напряжение, создаваемое на стороне нагрузки, пропорционально числу витков вторичной обмотки по отношению к числу витков на первичной стороне. Преобразование напряжения определяется выражением

В1/В2 = Н1/Н2 = И2/И1

• V1: Напряжение, подаваемое на первичную обмотку трансформатора
• V2: Напряжение вторичной (нагрузочной) обмотки трансформатора
• N1: Количество витков в первичной обмотке
• N2: Число витков вторичной обмотки
• I2: Ток, протекающий через вторичные обмотки
• И1: Ток, протекающий через первичные обмотки

Прочтите нашу статью об электрических трансформаторах, чтобы узнать больше о конструкции и различных способах подключения трансформатора.

Рисунок 2: Конструкция трансформатора с первичными обмотками (A), вторичными обмотками (B) и магнитным сердечником (C)

Принцип работы повышающего трансформатора

Повышающий трансформатор увеличивает напряжение на вторичных обмотках относительно основной стороны. Согласно уравнению преобразования напряжения, чтобы V2 было больше, чем V1, значение N2 должно быть больше, чем N1 (см. рис. 3). Следовательно, в повышающем трансформаторе

• N2 > N1
• В2 > В1
• I2 < I1

Повышающий трансформатор всегда понижает ток (при повышении напряжения) на вторичной стороне по сравнению с первичной. Это связано с тем, что общая мощность на первичной и вторичной сторонах трансформатора одинакова. Толщина катушек трансформатора зависит от мощности тока, на которую он рассчитан. В повышающем трансформаторе по первичной обмотке протекает больший ток; следовательно, медный провод с толстой изоляцией используется для первичной обмотки и тонкий медный провод с изоляцией для вторичной обмотки. Трансформатор обычно оценивается по произведению напряжения и тока в кВА (киловольт-ампер). Прочтите нашу статью о калькуляторе трансформатора для получения более подробной информации о мощности, связанной с трансформатором.

Пример

Если трансформатор 1:10 подается 10 В на первичную обмотку,

• N1 = 1
• Н2 = 10
• В1 = 10 В
• Следовательно, V2 = (N2 / N1) ✕ V1 = 100 В

Напряжение на вторичной стороне трансформатора в десять раз превышает напряжение на первичной стороне.

Преимущества повышающего трансформатора

• Простота обслуживания
• Высокая эффективность
• Быстрый старт
• Передатчик мощности

Недостатки повышающего трансформатора

• Требуется система охлаждения
• Работает только с сигналами переменного тока (AC)
• Огромный размер

Принцип работы понижающего трансформатора

Понижающий трансформатор снижает напряжение на вторичной обмотке относительно первичной. Из уравнения преобразования напряжения, чтобы V2 было меньше, чем V1, значение N2 должно быть меньше, чем N1. Следовательно, в понижающем трансформаторе

• N2 < N1
• В2 < В1
• I2 > I1

Понижающий трансформатор всегда увеличивает ток (при понижении напряжения) на вторичной стороне по сравнению с первичной. В понижающем трансформаторе по вторичной стороне протекает больший ток; следовательно, толстый изолированный медный провод используется для вторичной обмотки, а тонкий изолированный медный провод – для первичной обмотки. Понижающие трансформаторы обычно используются в низковольтных трансформаторах для ландшафтного освещения.

Пример

Если трансформатор 100:1 подает напряжение 10 В на первичную обмотку,

• N1 = 100
• Н2 = 1
• В1 = 10 В
• Следовательно, V2 = (N2 / N1) ✕ V1 = 0,1 В

Напряжение на вторичной стороне трансформатора в 100 раз меньше по сравнению с напряжением на первичной стороне.

Преимущества понижающего трансформатора

• Высокая долговечность и надежность
• Меньше стоимости
• Высокая эффективность
• Обеспечивает различные источники напряжения для обычных бытовых приборов

Недостатки понижающего трансформатора

• Требует сложного обслуживания
• Работает только на AC

Реверсивность работы трансформатора

Функции повышения и понижения мощности могут выполняться с использованием одного и того же трансформатора. Разница в работе заключается в том, как трансформатор подключен к цепи. Если входное питание осуществляется по низковольтной обмотке, то трансформатор работает как повышающий вариант. Этот же трансформатор можно использовать как понижающий вариант входного питания, если он подключен к высоковольтной обмотке.

Применение повышающих трансформаторов

• Повышающие трансформаторы с первичными боковыми обмотками из толстого изолированного медного провода, которые повышают напряжение до 11000 вольт или более, необходимы для пользователей с особыми требованиями к питанию, такими как работа рентгеновских аппаратов, микроволновых и приложения для электростанций.
• Трансформаторы повышающие применяются для распределения электрической энергии в линиях электропередачи большой мощности.
• Эти трансформаторы используются для усиления электронных устройств.

Применение понижающих трансформаторов

Понижающие трансформаторы обычно используются в:

• Обычном бытовом оборудовании, таком как компакт-диски, телевизоры и дверные звонки.
• Стабилизаторы напряжения
• Инверторы
• Сети распределения электроэнергии
• Плата за мобильный телефон
• Линии электропередачи

Рис. 3: Повышающий высоковольтный трансформатор

Часто задаваемые вопросы

Каков основной научный принцип работы трансформатора?

Трансформатор работает на основе взаимной индукции, согласно которой катушка с током создает пропорциональное магнитное поле и наоборот.

Требуется ли трансформатор другого типа для повышения или понижения мощности?

Один и тот же тип трансформатора может использоваться для любой цели. Функция трансформатора зависит от того, как он установлен в цепи.

• Автотрансформатор

• Постоянное напряжение

• Трансформатор тока

• Трансформатор безопасности

• Однофазные трансформаторы

• Трехфазные трансформаторы

• Трансформаторы напряжения

Определение, конструкция и применение

Как следует из названия, повышающий трансформатор представляет собой устройство, которое повышает или регулирует выходное напряжение в гораздо большей степени, чем его входное напряжение, сохраняя при этом постоянный ток без каких-либо переменных величин. В основном они используются на электростанциях и в системах передачи электроэнергии.



Содержание

1. Что такое повышающий трансформатор?
2. Конструкция повышающего трансформатора
а. Ядро
б. Обмотка
3. Работа повышающего трансформатора
4. Преимущества повышающего трансформатора
5. Недостатки повышающего трансформатора
6. Применение повышающего трансформатора

7. Факторы, которые необходимо учитывать при выборе повышающего трансформатора

1. Что такое повышающий трансформатор?

Трансформатор представляет собой электростатическое устройство, которое преобразует электрическую энергию (от первичной обмотки) в магнитную энергию (в магнитопроводе трансформатора) и обратно в электрическую энергию (на вторичной обмотке трансформатора).



Повышающий трансформатор представляет собой тип трансформатора с функцией преобразования низкого напряжения (НН) и высокого тока с первичной обмотки трансформатора в высокое напряжение (ВН) и низкое значение тока на вторичной стороне трансформатора.

2. Конструкция повышающего трансформатора

Повышающий трансформатор состоит из обмоток, корпуса трансформатора и сердечника.

а. Сердечник

Конструкция сердечника трансформатора выполнена из материала повышенной водонепроницаемости.



Этот материал позволяет магнитному проходу проходить с меньшими потерями. Материал сердцевины обладает более высокой проницаемостью, чем соседний воздух.



В результате этот материал будет ограничивать силовые линии магнитного поля внутри основного материала. Таким образом, производительность трансформатора может быть увеличена за счет минимизации потерь.



Магнитный сердечник позволяет потоку течь внутри него и приводит к повреждению корня, например, потерям вихревых токов из-за гистерезиса.



Поэтому был выбран материал с низкой проводимостью и гистерезисом, чтобы сделать сердечник похожим на феррит или кремнистую сталь.



Сердечник трансформатора ламинирован для сведения к минимуму вихревых токов. Это может предотвратить нагрев ядра.



При нагреве активной зоны теряется значительное количество электроэнергии. И производительность трансформатора может быть снижена.

б. Обмотка

Обмотки каскадного трансформатора помогают передавать ток на трансформатор.



Эти обмотки специально разработаны для охлаждения трансформатора и выдерживают испытания и условия эксплуатации.



Толщина калибра используется на первичной стороне, а количество витков на ней меньше, чем на вторичной.



Точно так же во вторичной обмотке используется тонкая катушка, и она крутится больше, чем первичная.



Он сконструирован таким образом, что первичная часть может выдерживать меньшее напряжение питания, чем вторичное.



В обмотках трансформатора обычно используется медь или алюминий.



Алюминий дешевле меди, но срок службы трансформатора можно продлить, используя медь.



Существуют различные типы покрытий трансформаторов, которые могут уменьшить вихревые токи, например, типа EE и типа EI.

3. Принцип работы повышающего трансформатора

Символическое изображение повышающего трансформатора показано ниже. На следующем рисунке входное и выходное напряжения представлены как V1 и V2 соответственно. Витки на обмотках трансформатора Т1 и Т2. Здесь входная катушка является первичной, а выходная — вторичной.

Выходное напряжение выше входного, поскольку число витков первичной обмотки меньше, чем вторичной. Как только переменный ток течет в трансформаторе, ток течет в одном направлении, останавливается и реверсируется, чтобы течь в другом направлении.



Электрический ток создаст магнитное поле в области катушки. Направление магнитных полюсов изменится, как только ток изменит направление.



Наведенное напряжение в катушках принимает магнитное поле. Точно так же напряжение будет генерироваться во вторичной катушке в движущемся магнитном поле, называемом взаимной индукцией. Следовательно, переменный ток в первичной обмотке создает движущееся магнитное поле, индуцирующее вторичное напряжение.

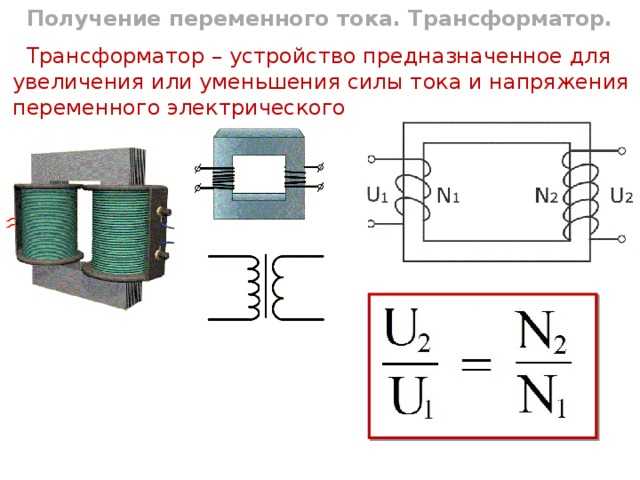

Основная зависимость между числом витков в каждой обмотке и напряжением может быть получена с помощью этой формулы повышающего трансформатора.



V2 / V1 = T2 / T1

Где «V2» — напряжение вторичной обмотки

«V1» — напряжение первичной обмотки.

‘T2’ включает вторичную обмотку.

Т1 включает первичную обмотку

4. Преимущества повышающего трансформатора

К преимуществам повышающих трансформаторов относятся следующие.

• Используются в жилых и коммерческих помещениях.
• Передатчик мощности
• Техническое обслуживание
• Эффективность
• Непрерывная работа
• Быстрый старт

5. Недостатки повышающего трансформатора

К недостаткам повышающих трансформаторов относятся:

• Требуется система охлаждения
• Работает на переменный ток
• Размеры этих трансформеров огромны.

6. Применение повышающего трансформатора

Повышающие трансформаторы используются в следующих случаях.

• Эти трансформаторы используются в электронном оборудовании, таком как инверторы и стабилизаторы напряжения, для обеспечения стабильности напряжения от низкого до высокого.
• Используется для распределения электроэнергии.
• Этот трансформатор используется для изменения высокого напряжения в линиях электропередачи, генерируемого генераторами.
• Этот трансформатор также используется для запуска электродвигателей, рентгеновских аппаратов, микроволновых печей и т. д.
• Используется для улучшения электрического и электронного оборудования.

7. Факторы, которые необходимо учитывать при выборе повышающего трансформатора

При выборе повышающего трансформатора необходимо учитывать различные факторы.

• Эффективность трансформаторов
• Количество фаз
• Трансформеры Рейтинг
• Охлаждающая среда
• Материал обмоток

MBT Повышающий трансформатор



MBT – это торговая марка трансформаторной продукции, пользующаяся высокой репутацией на рынке.
