Краткое руководство по подготовке чертежей в Tekla Structures

1. Главная
2. Tekla Structures
3. Create drawings
4. Краткое руководство по подготовке чертежей в Tekla Structures

Tekla Structures

2022

Tekla Structures

Если вы еще не работали с чертежами в Tekla Structures, прочитайте эту статью!

Вы узнаете:

• чем чертежи Tekla Structures отличаются от других чертежей и что в них входит;

• что необходимо сделать, прежде чем создавать какие-либо чертежи;

• как создать чертежи в вашем первом проекте с использованием предустановленных настроек из вашей среды;

• как вручную внести в созданные чертежи изменения в режиме работы с чертежом.

Переходите по голубым ссылкам, чтобы узнать больше. Вот пример такой ссылки.

• В Tekla Structures чертеж — это окно в модель, в котором трехмерные конструкции модели показаны в двумерном пространстве вместе с размерами объектов и другими обозначениями, созданными на основе данных модели. Ниже приведен пример вида на чертеже, содержащего объекты строительной конструкции, метки и размеры:

• Из Tekla Structures можно получать чертежи общего вида, чертежи отдельных деталей, чертежи сборок, чертежи ЖБ элементов и комплексные чертежи.

Актуальность чертежей

Чертежи Tekla Structures всегда актуальны, потому что:

• Объекты строительной конструкции, показанные на чертеже, в точности соответствуют объектам, созданным в модели. Вы можете изменить их представление на чертеже, однако изменить геометрию или местоположение объектов, равно как и удалить их, нельзя. Все изменения в объекты строительной конструкции вносятся в модели.

• Большинство объектов на чертеже являются ассоциативными и автоматически обновляются при изменении соответствующих объектов модели. Например, если изменить размер объекта модели, соответствующие размерные точки перемещаются с соответствующим объектом на чертеже, размеры пересчитываются, и связанные с ними данные в метках обновляются. В то же время все изменения, внесенные в чертеж вручную, сохраняются. Если размерные точки не перемещаются, это значит, что они не связаны ни с какими объектами строительной конструкции.

Объекты, виды и компоновка чертежа

Объекты чертежа находятся внутри видов чертежа, которые размещаются в выбранной компоновке чертежа в соответствии с выбранными параметрами:

• К объектам чертежа относятся объекты строительной конструкции (детали, болты, сварные швы, фаски, армирование, обработка поверхности и т.  д.), объекты аннотаций

  (метки, примечания, размеры, текст, присоединенные объекты, опорные объекты и т. д.) и эскизные объекты (линии, прямоугольники, облака, окружности и т. д.).

  Все эти объекты можно корректировать.

  Некоторые примеры объектов строительной конструкции, размеров, меток, текста и облаков:

• Виды чертежа играют роль контейнеров для объектов строительной конструкции или областей модели, выбранных для включения в чертеж. При необходимости размеры вида чертежа автоматически корректируются, чтобы в нем поместилось дополнительное содержимое. Объекты строительной конструкции на видах чертежа могут быть показаны с разных ракурсов (сверху, спереди, сзади, снизу), а также в виде сечений. Настройки видов, например глубину и масштаб вида, можно корректировать.

  Пример чертежа общего вида с видом в вертикальном разрезе и видами узлов:

  Пример комбинированного чертежа формы и арматуры лестничного марша с площадками с двумя главными видами и несколькими видами узлов:

  Пример чертежа сборки балки с одним главным видом и видом сечения:

• Компоновка чертежа определяет:

  • размер чертежа, пространство между рамкой чертежа и видами, а также пространство между видами на чертеже;

  • рамки и метки линий сгиба чертежа;

  • набор таблиц, включая таблицу изменений, штамп, список материалов, спецификацию и общие примечания.

    Данные в таблицах извлекаются непосредственно из данных модели. Вы можете создавать таблицы в Редакторе шаблонов, а также добавлять таблицы в компоновку чертежа и корректировать настройки компоновки в Редакторе компоновок.

  Ниже приведен пример типовой компоновки рабочего чертежа:

  (1) Поля между рамкой чертежа и крайними видами

  (2) Промежутки между видами

  (3) Вид сверху

  (4) Вид спереди

  (5) Виды сечений A-A и B-B

  (6) Рамка чертежа

  (7) Компоновочный план

  (8) Список материалов

  (9) Таблица изменений

  (10) Штамп

  (11) Метки линий сгиба

Предустановленные настройки чертежей

Используемая вами среда содержит предустановленные настройки чертежей, подходящие для различных задач.

Существует несколько уровней таких настроек.

При создании чертежа в первый раз все, что вам нужно сделать, — это выбрать наиболее подходящий файл предустановленных настроек чертежа из списка в диалоговом окне свойств чертежа.

Обратите внимание, что настройки уровня чертежа также определяют, какая компоновка используется.

Вы можете вносить изменения в эти настройки и сохранять свои собственные файлы настроек для будущих чертежей.

Ниже приведен пример списка файлов настроек для чертежа общего вида:

• Создавать чертежи можно на любом этапе проекта, но, чтобы свести к минимуму переделки, рекомендуем деталировать конструкции как можно тщательнее и закончить нумерацию, прежде чем приступать к созданию чертежей. Нумерация — это необходимое условие для создания чертежей отдельных деталей, сборок и ЖБ элементов.

• Убедитесь, что категории и имена объектов в вашей модели соответствуют фильтрам. Придерживайтесь требований, принятых в вашей компании.

• В модели создайте все необходимые виды для чертежей общего вида. Виды на чертежах общего вида будут иметь ту же ориентацию и содержимое, что и вид модели. Например, создайте вертикальный разрез или план этажа. Имеет смысл подогнать рабочую область на виде модели по двум точкам, чтобы выбрать ту ее часть, которую требуется показать на чертеже.

• Решите, какую глубину вида вы будете использовать на чертежах общего вида. Установите нужную глубину вида на исходном виде модели; это сделает ваш рабочий процесс эффективнее и прозрачнее. На чертежах будет использоваться глубина, заданная для вида в модели.

• Решите, какие предустановленные настройки и компоновку чертежа вы хотите использовать. Выберите подходящие предусмотренные по умолчанию настройки и компоновку, доступную в вашей среде.

В рамках вашего первого проекта попробуйте создать чертеж общего вида с использованием предустановленных настроек из вашей среды, а затем внести в этот чертеж необходимые изменения вручную в режиме работы с чертежом.

1. На ленте перейдите на вкладку Чертежи и отчеты и выберите Свойства чертежа > Чертеж общего вида.
2. На вкладке Чертежи и отчеты на ленте выберите Создать чертежи > Чертеж общего вида.
3. В диалоговом окне Создать чертеж общего вида выберите из ранее созданных в модели видов тот, из которого вы хотите создать чертеж.

   Чертежи общего вида создаются на основе видов модели, поэтому выберите подходящий вид этажа в плане или вид по линии сетки, например.

4. Чтобы создать чертеж, нажмите кнопку Создать.

Дополнительные сведения о чертежах общего вида см. в разделах Создание чертежей общего вида и Свойства чертежей общего вида.

В режиме работы с чертежом внесите изменения в чертеж вручную, чтобы получить желаемый результат.

1. На вкладке Чертежи и отчеты на ленте нажмите Диспетчер документов, выберите и откройте ранее созданный чертеж общего вида.
2. Проверьте компоновку, таблицы и штамп (все содержимое за пределами видов). Чтобы внести изменения в компоновку, откройте Редактор компоновок, дважды щелкнув одну из таблиц в компоновке.
3. Проверьте вид и измените настройки вида, дважды щелкнув рамку вида. Рамка вида видна, когда указатель мыши находится внутри этой рамки.
4. Создайте необходимые виды узлов и добавьте двумерные узлы из 2D-библиотеки. Команды для создания видов находятся на вкладке Виды ленты, которая отображается в режиме работы с чертежом, а 2D-узлы — в окне 2D-библиотека чертежей на боковой панели.
5. Проверьте и откорректируйте содержимое видов один за другим:
6. Расставьте виды или выровняйте все виды по вертикали или по горизонтали по отношению к главному виду.

Если вы довольны результатом, используйте этот чертеж в качестве шаблона клонирования для клонирования чертежей для другого аналогичного содержимого модели. Также можно использовать чертежи в текущем проекте в качестве шаблонов клонирования в ваших будущих проектах.

Ниже приведен пример чертежа плана фундамента. Чтобы просмотреть этот чертеж в полную величину, щелкните правой кнопкой здесь и выберите команду, которая открывает PDF-файл в новом окне браузера.

(1) Размеры относительно сетки

(2) Метки деталей

(3) Метки сечений A-A, B-B и C-C

(4) Проставленные вручную размеры

(5) Виды сечений A-A, B-B и C-C

(6) Метка группы арматуры

(7) Метка арматуры с врезкой

(8) Метки уровня

(9) Таблица изменений

(10) Таблица штампа

(11) Рамка и поле чертежа

Поскольку это ваш первый проект, мы рекомендуем создать рабочий чертеж сборного ЖБ элемента с использованием предустановленных настроек из вашей среды, а затем внести в этот чертеж необходимые изменения вручную в режиме работы с чертежом.

1. На ленте перейдите на вкладку Чертежи и отчеты и выберите Свойства чертежа > Чертеж ЖБ элемента.
2. Откройте список файлов настроек чертежей и выберите файл с именем, которое соответствует вашим задачам.

3. Проверьте и измените общие настройки в диалоговом окне Свойства чертежа ЖБ элемента:
4. Выберите созданный вид в списке видов и нажмите кнопку Свойства вида. Внесите изменения в настройки вида. Если вы решили создать несколько главных видов, откорректируйте настройки отдельно для каждого вида.
5. Нажмите кнопку Применить в диалоговом окне Свойства чертежа ЖБ элемента, чтобы применить изменения к чертежу, который вы собираетесь создать. Кроме того, сохраните настройки чертежа, чтобы вы могли использовать их в своих следующих проектах.
6. Выберите объекты.
7. На вкладке Чертежи и отчеты выберите Создать рабочий чертеж, убедитесь, что переключатель Обзор создания включен, и нажмите кнопку Создать рабочий чертеж.
8. В диалоговом окне Обзор создания откройте список Примененные настройки, выберите измененные ранее настройки и нажмите кнопку Создать.

Дополнительные сведения о чертежах ЖБ элементов см. в разделах Создать рабочие чертежи и Свойства чертежей ЖБ элементов.

В режиме работы с чертежом внесите вручную изменения в рабочий чертеж сборного ЖБ элемента, чтобы получить желаемый результат.

1. На вкладке Чертежи и отчеты на ленте нажмите Диспетчер документов, выберите и откройте ранее созданный рабочий чертеж сборного ЖБ элемента.
2. Проверьте компоновку, таблицы и штампы (все содержимое за пределами видов). Чтобы внести изменения в компоновку, перейдите в Редактор компоновок, дважды щелкнув одну из таблиц в компоновке.
3. Проверьте настройки в созданном главном виде. Чтобы откорректировать настройки вида, дважды щелкните рамку вида. Рамка вида видна, когда указатель мыши находится внутри этой рамки.
4. Создайте другие виды (виды сечений, виды узлов) и проверьте настройки видов так же, как для главного вида. Кроме того, добавьте двумерные узлы из 2D-библиотеки и ссылки на файлы DXF и изображения. Команды для создания видов находятся на вкладке Виды ленты, 2D-узлы в окне 2D-библиотека чертежей на боковой панели, а команды для создания ссылок — на вкладке Чертеж.
5. Проверьте и откорректируйте содержимое видов один за другим:
6. Расставьте виды или выровняйте все виды по вертикали или по горизонтали по отношению к главному виду.

Если вы довольны результатом, используйте этот чертеж в качестве шаблона для создания чертежей аналогичных ЖБ элементов.

Ниже приведен пример чертежа устройства формы ЖБ элемента. Чтобы просмотреть этот чертеж в полную величину, щелкните правой кнопкой здесь и выберите команду, которая открывает PDF-файл в новом окне браузера.

(1) Ассоциативное примечание

(2) 3D-вид (созданный автоматически)

(3) Символ (центр тяжести)

(4) Линия

(5) Текст

(6) 2D-узел из окна 2D-библиотека чертежей или изображение

(7) Спецификация арматуры с графическими полями для врезок

(8) Таблица со списком материалов со строкой заголовков, строками с содержимым, строкой итогов по массе армирования и строкой итогов по массе ЖБ элемента

(9) Углубление со скрытыми линиями

(10) Бетонная деталь

(11) Закладная деталь/арматура

(12) Габаритные размеры (созданные автоматически)

(13) Размеры углублений (созданные автоматически)

(14) Размеры по фильтру (созданные автоматически)

(15) Вид спереди устройства формы

(16) Метка сечения A-A

(17) Контур детали

(18) Тег размера

(19) Вид сечения A-A (созданный автоматически)

(20) Метка арматуры с врезкой

(21) Метка группы арматуры

(22) Арматура

(23) Вид спереди армирования

(24) Размер группы арматуры

(25) Метка узла

(26) Вид узла

(27) Таблица штампа

(28) Атрибут (Tekla Corporation) и фиксированный текст (наименование изделия) в таблице

(29) Таблица изменений

(30) Изображение в таблице

(31) Рамка и поле чертежа

Поскольку это ваш первый проект, мы рекомендуем создать рабочий чертеж металлоконструкции с использованием предустановленных настроек из вашей среды, а затем внести в этот чертеж необходимые изменения вручную в режиме работы с чертежом. Инструкции ниже относятся к чертежам сборок.

1. На ленте перейдите на вкладку Чертежи и отчеты и выберите Свойства чертежа > Чертеж сборки.
2. Откройте список файлов настроек чертежей и выберите файл с именем, которое соответствует вашим задачам.
3. Проверьте и измените общие настройки в диалоговом окне Свойства чертежа сборки:
4. Выберите созданный вид (например, вид спереди) в списке видов и нажмите кнопку Свойства вида. Внесите изменения в настройки вида. Если вы решили создать несколько главных видов, откорректируйте настройки отдельно для каждого вида.
5. Нажмите кнопку Применить в диалоговом окне Свойства чертежа сборки, чтобы применить изменения к чертежу, который вы собираетесь создать. Кроме того, сохраните настройки чертежа, чтобы вы могли использовать их в своих следующих проектах.
6. Выберите объекты.
7. На вкладке Чертежи и отчеты выберите Создать рабочий чертеж, убедитесь, что переключатель Обзор создания включен, и нажмите кнопку Создать рабочий чертеж.
8. В диалоговом окне Обзор создания откройте список Примененные настройки, выберите измененные ранее настройки и нажмите кнопку Создать.

Дополнительные сведения о чертежах сборок см. в разделах Создать рабочие чертежи и Свойства чертежей сборок.

В режиме работы с чертежом внесите вручную изменения в рабочий чертеж металлоконструкции, чтобы получить желаемый результат.

1. На вкладке Чертежи и отчеты на ленте нажмите Диспетчер документов, выберите и откройте ранее созданный рабочий чертеж металлоконструкции.
2. Проверьте компоновку, таблицы и штампы (все содержимое за пределами видов). Чтобы внести изменения в компоновку, перейдите в Редактор компоновок, дважды щелкнув одну из таблиц в компоновке.
3. Проверьте настройки в созданных главных видах (сверху, спереди, снизу, сзади). Чтобы откорректировать настройки вида, дважды щелкните рамку вида. Рамка вида видна, когда указатель мыши находится внутри этой рамки.
4. Создайте другие виды (виды сечений, виды узлов) и проверьте настройки видов так же, как для главных видов. Кроме того, добавьте двумерные узлы из 2D-библиотеки или ссылки на файлы DXF. Команды для создания видов находятся на вкладке Виды ленты, 2D-узлы в окне 2D-библиотека чертежей на боковой панели, а команды для добавления ссылок — на вкладке Чертеж.
5. Проверьте и откорректируйте содержимое видов один за другим:
6. Расставьте виды или выровняйте все виды по вертикали или по горизонтали по отношению к главному виду.

Если вы довольны результатом, используйте этот чертеж в качестве шаблона при создании чертежей для аналогичных сборок.

Ниже приведен пример чертежа сборки колонны. Чтобы просмотреть этот чертеж в полную величину, щелкните правой кнопкой здесь и выберите команду, которая открывает PDF-файл в новом окне браузера.

(1) Таблица местоположений на сетке дает возможность понять, на какой линии сетки сборка находится в модели

(2) Сечение A-A (созданное автоматически) с добавленными вручную метками и размерами

(3) Метки сварных швов, созданных в модели

(4) Метки деталей

(5) Метки сечений A-A, B-B и C-C

(6) Вид спереди

(7) Метка болта

(8) Болты

(9) Колонна C/54

(10) Контур колонны

(11) Добавленная вручную метка сечения C-C (без вида сечения). Идентификатор C-C указывает на то, что это сечение идентично сечению C-C, у которого есть вид сечения.

(12) Сечение C-C (созданное автоматически) с добавленными вручную метками и размерами

(13) Вид сверху

(14) Болты, пластины и метки, скрытые другими деталями

(15) Рамка и поле чертежа

(16) Таблица изменений

(17) Штамп

(18) Таблица с указанием общего количества главных деталей на чертеже

(19) Таблица со списком материалов

(20) Размеры: Большинство размеров проставлены автоматически с использованием типа Интегрированные размеры. На виде сечения размеры проставлены вручную.

(21): Сечение B-B (созданное автоматически) с добавленными вручную метками и размерами

Was this helpful?

What is missing?

Назад Далее

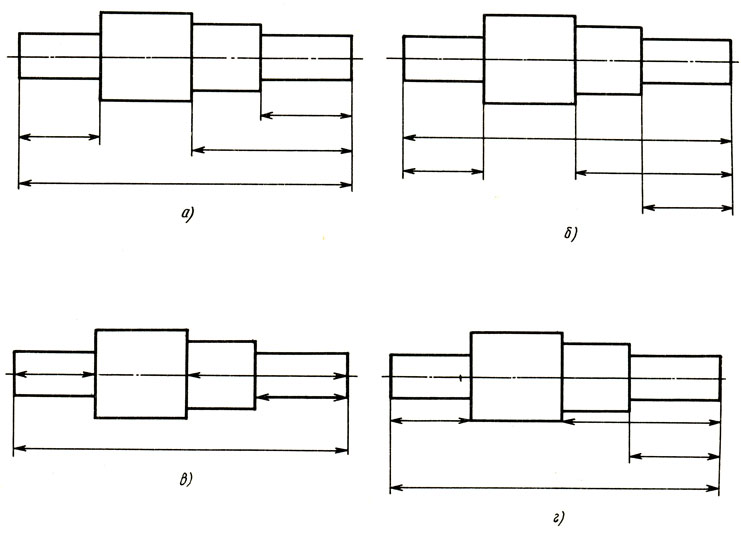

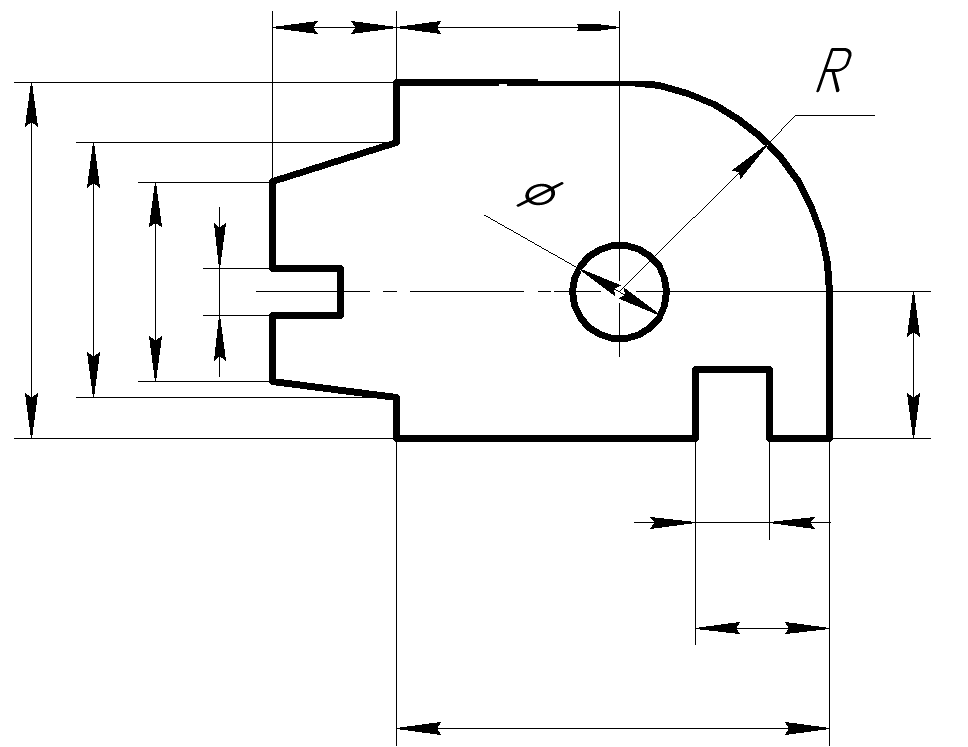

На рисунке показаны примеры правильных и ошибочных расположений размерных линий.

Определите, под каким номером обозначен правильный чертеж?

Поделись

Какими размерами определяются форматы чертежных листов?

1) Любыми произвольными размерами, по которым вырезан лист;

2) Размерами листа по длине;

3) Размерами внешней рамки, выполняемой сплошной тонкой линией;

Как располагается основная надпись чертежа по форме 1 на чертежном листе?

1) Посередине чертежного листа;

2) В правом нижнем углу;

3) В левом верхнем углу, примыкая к рамке формата;

Толщина сплошной основной линии в зависимости от сложности изображения и формата чертежа лежит в следующих пределах?

1) 0,5 …… 2,0 мм.;

2) 0,5 …… 1,4 мм.;

3) 1,0 …… 1,8 мм.;

Для обводки чертежей и технического рисования применяют карандаши с маркировкой :

1) Т

2) М

3) 2Т

Сталь углеродистая качественная конструкционная имеет обозначение на чертежах:

1) Сталь 45 ГОСТ 1050- 88

2) СЧ 20 ГОСТ 1412- 85

3) Бр А9 Мц 2Л ГОСТ 493-79

Окружность в изометрии изображается в виде:

1) Квадрата

2) Овала

3) Треугольника

На размерных линиях длина стрелок равна:

1) 5 мм

2) 20 мм

3) 50 мм

Масштабы изображений на чертежах должны выбираться из следующего ряда?

1) 1:1; 1:2;1:6; 1:2,5; 1:3; 1:4; 1:5; 2:1; 2,5:1; 3:1; 4:1; 5:1. ……

2) 1:1; 1:2; 1:2,5; 1:4; 1:5; 1:10…….

3) 1:1; 1:2; 1:3;1:4; 1:5; 2:1; 3:1;4:1; 5:1;6:1……

Размер шрифта h определяется следующими элементами?

1) Высотой строчных букв;

2) Высотой прописных букв в миллиметрах;

3) Толщиной линии шрифта;

ГОСТ устанавливает следующие размеры шрифтов в миллиметрах?

1) 1; 2; 3; 4; 5; 6; 7; 8; 9; 10……

2) 1,5; 2,5; 3,5; 4,5; 5,5; 6,5……

3) 1,8; 2,5; 3,5; 5; 7; 10; 14; 20……

Толщина линии шрифта d зависит от?

1) От толщины сплошной основной линии S;

2) От типа и высоты шрифта;

3) Не зависит ни от каких параметров и выполняется произвольно.

В соответствии с ГОСТ 2.304-81 шрифты типа А и Б выполняются?

1) Без наклона и с наклоном около 75⁰;

2) Только без наклона;

3) Без наклона и с наклоном около 115⁰;

Какой может быть ширина букв и цифр стандартных шрифтов?

1) Ширина букв и цифр определяются размером шрифта.

2) Ширина всех букв и цифр одинакова;

2) Ширина абсолютно всех букв и цифр произвольная;

В каких единицах измерения указываются линейные размеры на чертеже?

1) В микронах и секундах;

2) В метрах, минутах и секундах;

3) В миллиметрах

При нанесении размера радиуса окружности используют следующий знак?

1) R;

2) А

3) Нет специального обозначения;

На рисунке показаны примеры правильных и ошибочных расположений размерных линий. Определите, под каким номером обозначен правильный чертеж?

1) Правильный вариант ответа №3;

2) Правильный вариант ответа №2;

3) Правильный вариант ответа №1;

Тонкие пластины с криволинейными кромками, служащие для обводки лекальных кривых называются :

1) Угольниками

2) Лекалами

3) Квадратами

Какими линиями проводят осевые и центровые линии:

1) Штрихпунктирными

2) Волнистыми

3) Толстыми сплошными основными

Определите, на каком чертеже правильно записаны размерные числа:

1) Правильный вариант ответа №3;

2) Правильный вариант ответа №2;

3) Правильный вариант ответа №4;
