Применение и возможности mathcad: Mathcad | это… Что такое Mathcad?

Основные возможности:

Mathcad — система компьютерной алгебры из класса систем автоматизированного проектирования, ориентированная на подготовку интерактивных документов с вычислениями и визуальным сопровождением, отличается лёгкостью использования и применения для коллективной работы.

Mathcad был задуман и первоначально написан Алленом Раздовом из Массачусетского технологического института (MIT), соучредителем компании Mathsoft, которая с 2006 года является частью корпорации PTC (Parametric Technology Corporation).

Mathcad имеет интуитивный и простой для использования интерфейс пользователя. Для ввода формул и данных можно использовать как клавиатуру, так и специальные панели инструментов.

Некоторые из математических возможностей Mathcad (версии до 13.1 включительно) основаны на подмножестве системы компьютерной алгебры Maple (MKM, Maple Kernel Mathsoft). Начиная с 14 версии — использует символьное ядро MuPAD.

Работа осуществляется в пределах рабочего листа, на котором уравнения и выражения отображаются графически, в противовес текстовой записи в языках программирования.

При создании документов-приложений используется принцип WYSIWYG (What You See Is What You Get — «что видишь, то и получаешь»).

Несмотря на то, что эта программа, в основном, ориентирована на пользователей-непрограммистов, Mathcad также используется в сложных проектах, чтобы визуализировать результаты математического моделирования путём использования распределённых вычислений и традиционных языков программирования. Также Mathcad часто используется в крупных инженерных проектах, где большое значение имеет трассируемость и соответствие стандартам.

Mathcad достаточно удобно использовать для обучения, вычислений и инженерных расчетов

Количество пользователей в мире — около 1.8 млн.

Mathcad содержит сотни операторов и встроенных функций для решения различных технических задач. Программа позволяет выполнять численные и символьные вычисления, производить операции со скалярными величинами, векторами и матрицами, автоматически переводить одни единицы измерения в другие.

Среди возможностей Mathcad можно выделить:

• Решение дифференциальных уравнений, в том числе и численными методами

• Построение двумерных и трёхмерных графиков функций (в разных системах координат, контурные, векторные и т. д.)

• Использование греческого алфавита как в уравнениях, так и в тексте

• Выполнение вычислений в символьном режиме

• Выполнение операций с векторами и матрицами

• Символьное решение систем уравнений

• Аппроксимация кривых

• Выполнение подпрограмм

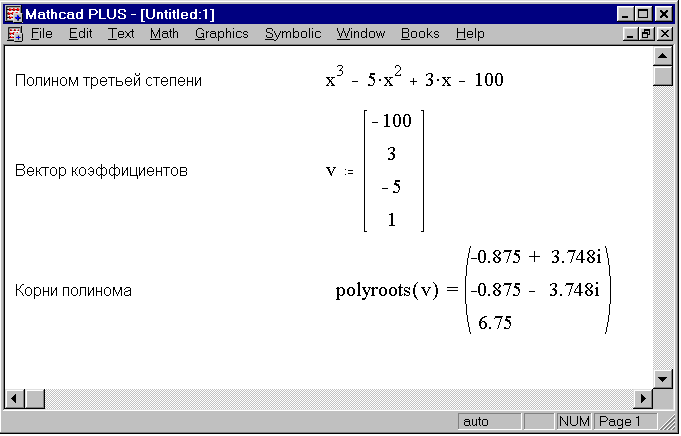

• Поиск корней многочленов и функций

• Проведение статистических расчётов и работа с распределением вероятностей

• Поиск собственных чисел

  и векторов

• Вычисления с единицами измерения

• Интеграция с САПР-системами, использование результатов вычислений в качестве управляющих параметров

С помощью Mathcad инженеры могут документировать все вычисления в процессе их проведения.

Mathcad относится к системам компьютерной алгебры, то есть средствавтоматизацииматематических расчетов. В этом классепрограммного обеспечениясуществует много аналогов различной направленности и принципа построения. Наиболее часто Mathcad сравнивают с такими программными комплексами, какMaple,Mathematica,MATLAB, а также с их аналогамиMuPAD,Scilab,Maximaи др. Впрочем, объективное сравнение осложняется в связи с разным назначением программ и идеологией их использования.

Система Maple, например, предназначена главным образом для выполнения аналитических (символьных) вычислений и имеет для этого один из самых мощных в своем классе арсенал специализированных процедур и функций (более 3000). Такая комплектация для большинства пользователей, которые сталкиваются с необходимостью выполнения математических расчетов среднего уровня сложности, является избыточной. Возможности Mapleориентированы на пользователей — профессиональныхматематиков; решения задач в среде Maple требуют не только умения оперировать какой-либо функции, но и знания методов решения, в неё заложенных: во многих встроенных функциях Maple фигурирует аргумент, задающий метод решения.

То же самое можно сказать и о Mathematica. Это одна из самых мощных систем, имеет чрезвычайно большую функциональную наполненность (есть даже синтезированиезвука).Mathematicaобладает высокой скоростью вычислений, но требует изучения довольно необычногоязыка программирования.

Разработчики Mathcad сделали ставку на расширение системы в соответствии с потребностями пользователя. Для этого назначены дополнительные библиотеки и пакеты расширения, которые можно приобрести отдельно и которые имеют дополнительные функции, встраиваемые в систему при установке, а также электронные книги с описанием методов решения специфических задач, с примерами действующих алгоритмовидокументов, которые можно использовать непосредственно в собственных расчетах. Кроме того, в случае необходимости и при условии наличия навыков программирования вC, есть возможность создания собственных функций и их прикрепления к ядру системы через механизмDLL.

Mathcad, в отличие от Maple, изначально создавался для численного решения математических задач, он ориентирован на решение задач именноприкладной, а не теоретической математики, когда нужно получить результат без углубления в математическую суть задачи.

Впрочем, для тех, кому нужны символьные вычисления и предназначено интегрированное ядроMaple(с версии 14 —MuPAD). Особенно это полезно, когда речь идет о создании документов образовательного назначения, когда необходимо продемонстрировать построение математической модели, исходя из физической картины процесса или явления. Символьное ядро Mathcad, в отличие от оригинального Maple (MuPAD), искусственно ограничено (доступно около 300 функций), но этого в большинстве случаев вполне достаточно для решения задачинженерногохарактера.

Более того, опытные пользователи Mathcad обнаружили, что в версиях до 13 включительно есть возможность не слишком сложным способом задействовать почти весь функциональный арсенал ядра Maple(так называемые «недокументированные возможности»), что приближает вычислительную мощность Mathcad кMaple

MathCAD: возможности и применение – презентация онлайн

Похожие презентации:

3D печать и 3D принтер

Системы менеджмента качества требования. Развитие стандарта ISO 9001

Операционная система. Назначение и основные функции

Adobe Photoshop

AutoCAD история и возможности

Microsoft Excel

Облачные технологии

Корпорация Microsoft и ее особенности

Веб-дизайн

Тема 2. Пакеты прикладных программ

1. Волгоградский государственный технический университет (ВолгГТУ)

MathCAD:
возможности и
применение.
.
2013

2. Определение программы

Mathcad — система компьютерной
алгебры из класса систем
автоматизированного проектирования ,
ориентированная на подготовку
интерактивных документов с
вычислениями и визуальным
сопровождением, отличается легкостью
использования и применения для
коллективной работы.
Mathcad содержит сотни операторов и
встроенных функций для решения
различных технических задач.
Mathcad был задуман и первоначально написан
Алленом
Раздовом
из
Массачусетского
технологического института (MIT), соучредителем
компании Mathsoft, которая с 2006 года является
частью корпорации PTC (Parametric Technology
Corporation).

4. Версии

Mathcad 1.0-5.xx
Mathcad 6
Mathcad 7
Mathcad 8
Mathcad 2000 (версия 9)
Mathcad 2001 (версия 10)
Mathcad 2001i (“интерактивный”)
Mathcad 11-11.2a
Mathcad 12
Mathcad 13-13.1
Mathcad 14
Mathcad 15
Mathcad Prime 1.0
Выполнение
вычислений в
символьном
режиме
Выполнение
операций с
векторами и
матрицами
Символьное
решение систем
уравнений
Построение
двумерных и
трёхмерных
графиков
функций
Возможности Mathcad
Поиск корней
многочленов и
функций
Решение
дифференциальн
ых уравнений
Вычисления с
единицами
измерения
Проведение
статистических
расчётов и работа с
распределением
вероятностей
Главное меню системы
Вторая строка окна системы – главное меню. Назначение его
команд приведено ниже:
File (Файл) – работа с файлами, сетью интернет и электронной
почтой;
Edit (Правка) – редактирование документов;
View (Обзор) – изменение средств обзора;
Options (Параметры) – позволяет задавать параметры вычислений
Symbolik (Символика) – выбор операций символьного процессора;
Window (Окно) – управление окнами системы;
Help (?) – работа со справочной базой данных о системе; Mathcad
Help (Справка по MathCAD) – содержит три вкладки: Содержание справка упорядочена по темам; Указатель – предметный указатель;
Поиск – находит нужное понятие при вводе его в форму.
Наибольший интерес для нас в системе MathCAD представляет математическая панель
Она содержит перемещаемые палитры математических знаков, которые служат для ввода
практически всех известных математических символов и шаблонов операторов и функций.
1.
– служит для ввода арифметических операций и часто используемых простых
функций. Эта палитра фактически дублирует обычный калькулятор.
2.
– содержит команды для построения семи типов графиков.
3.
– для создания векторов и матриц и некоторые операции для работы с ними.
4.
– для вставки операторов управления вычислениями и для вставки
пользовательских операторов.
5.
– эта палитра содержит операции высшей математики (производные, интегралы,
пределы и др.),а также знак бесконечности .
6.
– для вставки операций сравнения и логических операций Not , And , Or
7.

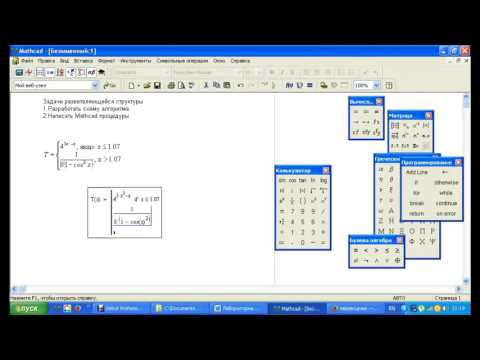

– инструменты программирования системы MathCAD.
8.
– палитра для набора греческих символов.
9.
– содержит ключевые слова, управляющие символьными вычислениями.
10.
– эта панель вместе с панелью
содержит ключевые слова,
используемые при символьных вычислениях. Здесь расположены команды, задающие тип
символьной переменной.

19. Графики в Mathcad

Одним из многих достоинств
Mathcad
является
легкость
построения графиков.
Панель графиков вызывается
нажатием кнопки с изображением
графиков
на
математической
панели. На ней расположено
девять кнопок с изображениями
различных типов графиков:
X-Y Plot, Polar Plot, 3D Bar
Chart, Surface Plot, Cunter Plot,
Vector Field Plot, 3D Scatter Plot

20. Виды графиков в Mathcad

X-Y Plot – графики в декартовых координатах
Polar Plot – графики в полярных координатах
3D Bar Chart – столбиковые диаграммы
Surface Plot – трехмерный график
Cunter Plot – карта линий уровня (изолиний)
Vector Field Plot – векторное поле
3D Scatter Plot – трехмерный точечный
график.
Для правильного построения графика необходимо
соблюдать алгоритм выполнения работы
1
Набрать
условия
задания
2
Выписать
пределы и
все
возможные
ограничени
я функции
3
Вызвав панель
графиков,
нажать на
кнопку с
изображением
данного
графиков.
Появятся два
( или более)
вложенных
друг в друга
квадрата,
внутри
которых есть
несколько
точек
4
5
В
появившемся
графике нужно
подвести
курсор к
точкам
графика и
ввести данные
на оси
Щелкнув
несколько раз
мышью вне
графика, на
экране можно
увидеть
график
данной
функции

22. Пример №1

Дана функция:
2 cos 2 .
Изобразить график
данной функции с помощью
Mathcad.
Для того, чтобы выполнить
данную работу, пользуясь
планом, выписываем данные и
пределы функции (α:=0,0.02..2
π) и выбираем определенный
график в графе Graph(Polar
Pilot), получаем:

23. Пример №2

Даны две
тригонометрические
функции:
j
x j sin 2
50
j
y j cos 6
50
Для того, чтобы с
помощью Mathcad
выполнить график
функций, так же по
аналогии с примером №1
записываем данные и
выбираем определенный
график в графе Graph ( X-Y
Plot ), получаем:

24.

Пример №3Дана функция,
состоящая из двух
неизвестных
2
2
z
x
,
y
8
x
2
y
переменных:
Для построения
графика выполняем те
же действия, что и
раньше, выбираем в
графе Graph Surface Plot,
так как график
получается
трехмерным, получаем:

25. Пример №4

Даны произвольные точки
двух декартовых координат
( х и у ). Построим
интерполяцию (т.е.
построим функцию,
проходящую через заданные
точки, чтобы предсказать
значение функции между
ними). Для того, чтобы
сгладить интерполирующую
функцию пользуемся сплайн
интерполяцией
(т.е. Ispline)

29. Решение дифференциальных уравнений в MathCad

Для численного интегрирования одного ОДУ
(обыкновенное дифференциальное уравнение) можно
использовать вычислительный блок given–
odesolve.
Внимание! Mathcad в состоянии решить только ОДУ,
которые можно записать в стандартном виде, то есть
решить алгебраически относительно производной
высшего порядка и записать в виде y'(x)=f(x).
Функция Odesolve решает дифференциальные
уравнения как с начальными условиями, когда все
условия заданы в начале интервала интегрирования, так
и с граничными условиями, заданными в двух точках.
Из этих двух точек одна обязательно является
началом интервала интегрирования, другая
произвольная, но ее аргумент больше, чем в начальной
точке.
Odesolve(x,xk,n)
x- имя переменной, относительно которой
решается уравнение
xk- конец интервала интегрирования
n- необязательный внутренний параметр,
определяющий число шагов интегрирования.
По умолчанию MathCAD использует n=1000.

31. Пример №1

Решим в MathСAD следующее нелинейное
обыкновенное дифференциальное уравнение
второго порядка с нулевыми начальными
условиями.
sin x
100 y ‘ ‘ 10( y ‘ ) 101 y 50(
)
4
2

33. Готовые шаблоны для решения инженерных задач

English     Русский Правила

PTC Mathcad Prime 8 | Маткад

Что нового в PTC Mathcad Prime 8?

PTC Mathcad Prime — это отраслевой стандарт программного обеспечения для инженерной математики, позволяющий решать самые сложные задачи и обмениваться инженерными расчетами. А с PTC Mathcad Prime 8 инженерные расчеты стали еще лучше. В этом выпуске представлено ключевое приложение, символьный движок, числовой движок и улучшения удобства использования.

Обновления приложений

Существует несколько обновлений функций на уровне приложений, которые включают важные функции, запрошенные пользователями.

• Теперь вы можете устанавливать предупреждения, когда пользовательские или системные идентификаторы, такие как переменные, константы и функции, переопределяются на вашем листе. Это позволяет избежать неосознанного изменения определения критических параметров.
• Мы добавили оператор частной производной в меню «Операторы», который можно использовать для определения вычислений, включающих частные производные.
• Вы можете независимо включать верхний и нижний колонтитулы или границу представления страницы с помощью новой функции отображения рамки.
• А для повышения удобства использования элемента управления вводом в поле со списком, добавленного в последнем выпуске, в Prime 8 вы можете копировать несколько значений и вставлять их в режим редактирования поля со списком, что упрощает создание элемента управления вводом в поле со списком.

Усовершенствования символьных и числовых движков

В Mathcad Prime 8 реализовано множество усовершенствований, ориентированных на клиентов, а также новых функций, отсутствовавших в предыдущих версиях Mathcad. Помимо общих улучшений ключевых слов, были значительно улучшены и расширены использование и производительность для интегральных функций, таких как Фурье, Лаплас и Ztrans и их обратные. Были добавлены два новых модификатора, позволяющие манипулировать факторами нормализации и колебаний для использования с ключевым словом Фурье. Операторы исчисления, такие как пределы, интегралы и производные, были улучшены и охватывают расширенные варианты использования.

И теперь улучшена автоматическая маркировка неопределенных переменных в символьных результатах.

Обновления юзабилити

• Теперь вы можете видеть на вкладке рабочего листа, когда рабочий лист не сохранен, и можете закрыть рабочий лист непосредственно из его вкладки.
• Вы можете перемещать рабочие листы, чтобы изменить их порядок.
• Каждая вкладка теперь содержит меню правой кнопки мыши, которое обеспечивает доступ к полезным действиям, включая расчет, перемещение вкладки, копирование полного пути к файлу, открытие содержащей папки и закрытие этой или других вкладок.
• И есть несколько небольших обновлений удобства использования, таких как новая команда формата открытого текста и масштабирование с помощью Ctrl/Wheel.

Сохранить как устаревшее представление листа HTML

И, наконец, в устаревший конвертер листов добавлен новый параметр «Сохранить как HTML». Это позволяет вам создать представление вашего устаревшего рабочего листа PTC Mathcad перед его преобразованием в формат PTC Mathcad Prime и обращаться к нему, чтобы при необходимости переработать преобразованный рабочий лист.

Вы новичок в Mathcad Prime 8?

При загрузке PTC Mathcad Express и выборе 30-дневной полной функциональности вы получите доступ к полной версии PTC Mathcad Prime 8 на 30 дней.

Получить пробную версию / / /

PTC MathCad Reviews & Ratings 2023

Оценка 9,0 из 10

• Компьютерный дизайн (CAD)

Начало с $ 230 в месяц 9006. механизм аналитики, включая Mathcad Prime, для управления сложными математическими расчетами, присущими решению инженерных задач. Кроме того, программное обеспечение включает в себя защиту области и блокировку, которые ограничивают доступ к информации в зависимости от роли, чтобы…

Подробнее

PTC Mathcad используется несколькими инженерами в инженерном отделе для документирования расчетов, предположений и проекта …

Продолжить чтение

[PTC Mathcad] используется в инженерном отделе для любых «ручных расчетов», которые выполняются.

Продолжить чтение

PTC Mathcad используется в различных инженерных отделах нашей организации. Он используется для инженерных расчетов и анализа проектов.

Продолжить чтение

MathCad — инженерный калькулятор нашего отдела. Мы создали библиотеку общих уравнений для решения наших продуктов, которые мы …

Продолжить чтение

Играет роль передового инженерного калькулятора. Он используется в основном для быстрого анализа данных. Я не знаю, насколько интенсивно он используется …

Продолжить чтениеЧитать все отзывы

Видеообзоры

Оставив видеоотзыв, вы помогаете другим профессионалам, таким как вы, оценить продукцию. Станьте первым в своей сети, кто напишет обзор PTC Mathcad и пусть ваш голос будет услышан!

Записать отзывВернуться к навигации

Библиотека рабочих листов — прикладная математика

$230.00

Cloud

per month

Worksheet Library – Civil & Structural

$230.00

Cloud

per month

PTC Mathcad Prime 6.0 Subscription

$600.00

Cloud

per month

Entry-level настроить плату?

Предложения

Вернуться к навигации

Что нового в PTC Mathcad Prime 7?

02:07

Вернуться к навигации

• О
• Технические подробности

Что такое PTC Mathcad?

PTC предлагает Mathcad, инженерно-аналитический механизм компании, включающий Mathcad Prime, для управления сложными математическими вычислениями, необходимыми для решения инженерных задач. Кроме того, программное обеспечение включает в себя защиту области и блокировку, которые ограничивают доступ к информации в зависимости от роли, чтобы можно было совместно использовать работу, не опасаясь потери конфиденциальной информации.

Категории

Обучение дополненной реальности

Компьютерное проектирование (CAD)

PTC Mathcad Video

Что нового в PTC Mathcad Prime 7?

PTC Mathcad Technical Details

Deployment Types	Software as a Service (SaaS), Cloud, or Web-Based
Operating Systems	Unspecified
Mobile Application	No

Вернуться к навигации

Autodesk Inventor

Сравнить

PTC Creo

Compare

SOLIDWORKS

Compare

AutoCAD

Compare

Siemens NX CAD

Compare

PTC Windchill

Compare

Onshape

Compare

Free Trial

Compare

Rhino 3D

Compare

Civil 3D

Сравнить

Вернуться к навигации

Рейтинги атрибутов

• Оценка удобства использования1

Варианты использования и объем развертывания

PTC Mathcad используется несколькими инженерами инженерного отдела для документирования расчетов, предположений и процесса разработки проекта. Это гораздо более интуитивно понятно, чем альтернативы, такие как Microsoft Excel. Очень легко проверить расчеты, проверить единицы измерения и включить изображения в рабочие листы Mathcad.

Плюсы и минусы

• Преобразование единиц измерения (имперские и метрические)

• Прост в использовании для написания подробных инженерных листов

• Формулы могут быть записаны в расширенной форме, что облегчает проверку

• Функция проверки орфографии спасает жизни.

• Функцию добавления изображений можно улучшить. Картинки не выравниваются легко. Наложение текста и изображения должно предотвращаться автоматически.

• Возможность добавления индивидуальных единиц измерения

Вероятность рекомендации

Это определенно должно быть у каждого инженера-проектировщика. Формулы можно записывать в расширенном формате, что облегчает процесс. Функция единицы измерения очень полезна и помогает предотвратить ошибки в формулах. Mathcad теперь оснащен приличной проверкой орфографии, которая также очень полезна.

Наиболее важные функции

• Возможность писать формулы так, как мы пишем на бумаге

• Изменение единицы измерения

• Проверка орфографии

Возврат инвестиций

• Это определенно помогло мне более эффективно документировать проекты таким образом, чтобы его могли использовать и другие товарищи по команде.

Рассмотренные альтернативы

Наиболее очевидной и часто встречающейся альтернативой является Microsoft Excel, который позволяет вводить формулы. Я, конечно, предпочитаю Mathcad, так как он позволяет писать формулы в развернутом виде внутри подробного рабочего листа. Excel не предлагает такой же функциональности для написания отчетов, как Mathcad. В Excel нет встроенной функции единиц измерения. Помимо всего этого, Mathcad позволяет импортировать таблицы Excel на свой рабочий лист.

Другое используемое программное обеспечение

Adobe PhotoShop, Microsoft Teams, Cisco AnyConnect

Варианты использования и объем развертывания

[PTC Mathcad] используется в инженерном отделе для любых «ручных расчетов», которые выполняются.

Плюсы и минусы

• Итерационные расчеты

• Шаблоны расчетов

• Документация по процессу проектирования

• 6
  180017

  Прикрепление вспомогательных материалов, таких как изображения, немного упрощено.

  • Автоматическое решение уравнений было бы неплохо.

  • Новая бесплатная версия (по состоянию на 2020 год) имеет навязчивый водяной знак, который нельзя удалить.

  Вероятность рекомендации

  Отлично подходит для любого ручного расчета. Вы можете изложить его так же, как на бумаге, но математика вычисляется мгновенно, как в Excel. Он превосходит любой метод для большинства инженерных расчетов. Возможность копирования и вставки очень полезна для рассмотрения нескольких сценариев.

  В некоторых ситуациях, когда вам нужно выполнить те же вычисления для массива чисел, Excel работает быстрее.

  Окупаемость инвестиций

  • Ускоряет расчеты (особенно когда необходимо внести исправления в самом начале).

  • Возможность повторного использования старых расчетов в качестве шаблона может значительно сэкономить время.

  • Вы можете использовать единообразное форматирование для всех вычислений, что позволяет проводить более организованные и четкие расчеты.

  Рассмотренные альтернативы

  Я не нашел более полезной альтернативы, чем [PTC Mathcad]. На самом деле это именно то, что я искал в течение некоторого времени.

  Другое используемое программное обеспечение

  MATLAB

  Варианты использования и объем развертывания

  PTC Mathcad используется в различных инженерных отделах нашей организации. Он используется для инженерных расчетов и анализа проектов.

  Плюсы и минусы

  • Интерфейс PTC Mathcad прост в использовании.

  • PTC Mathcad предлагает шаблоны, которые можно использовать для запуска проектов.

  • PTC Mathcad имеет обширные математические инструменты и функции для сложных инженерных расчетов.

  • Некоторые аспекты математики и форматирования текста немного громоздки.

  • Переход от старых версий Matchcad к более новой платформе Mathcad Prime может быть упрощен. Это должна быть функция прямого импорта.

  Вероятность рекомендовать

  Mathcad — отличный инструмент для инженерных расчетов. Он чрезвычайно гибкий и простой в освоении для новых пользователей. Его мощные функциональные возможности делают его отличным программным обеспечением для решения сложных инженерных задач и проектов. Он обеспечивает быстрый и простой способ документирования ваших проектов. Результаты легко форматировать и делиться ими с другими членами команды дизайнеров.

  Окупаемость инвестиций

  • Mathcad позволяет нам выполнять устаревшие расчеты, написанные от руки, и документировать их в электронном формате. Теперь мы можем быстро запускать различные сценарии проектирования, используя устаревшие расчеты. Это позволяет нам быстро проверять новые варианты дизайна.

  • Совместное использование новых концепций дизайна в наших различных проектных группах стало проще и быстрее.

  Рассмотрены альтернативы

  Я использовал только бесплатную версию SMath Studio. Он имеет аналогичную функциональность, но ему не хватает полного опыта, который предлагает MathCad.

  Варианты использования и объем развертывания

  MathCad — инженерный калькулятор нашего отдела. Мы создали библиотеку общих уравнений для наших продуктов, которые мы используем при разработке каждого нового продукта, который мы проектируем. В настоящее время он используется только нашей командой инженеров в нашем Центре дизайна, поскольку он содержит проприетарные функции, созданные на основе многолетних испытаний и экспериментов.

  Плюсы и минусы

  • Язык программирования MathCad относительно прост в освоении и использовании.

  • Легко развертывать рабочие места MathCad и управлять ими.

  • Документация и поддержка достаточно надежны.

  • Начиная с Prime, MathCad улучшил свой пользовательский интерфейс. Однако ему по-прежнему не хватает визуальных качеств, которые могли бы сделать его более эффективным.

  • Несмотря на возможность интеграции и передачи значений обратно в трехмерные модели, этот процесс не всегда надежен или прост.

  Вероятность рекомендовать

  MathCad хорошо подходит для документирования и выполнения инженерной математики. Однако по мере того, как программа становится более сложной, структура кодирования становится менее эффективной, и может потребоваться написать собственный код с использованием установленного машинного языка. Сценарии, в которых необходимо передавать большие объемы данных в MathCad и из него, также менее эффективны, чем другие средства, но лучше, чем, скажем, MS-Excel.

  Возврат инвестиций

  • Положительным моментом является то, что MathCad очень хорошо работает как простой в программировании инженерный калькулятор для большинства основных уравнений.

  • Кривая обучения для тех, кто плохо знаком с математическим программным обеспечением, не очень крутая. Но пользовательские функции и методы не являются интуитивно понятными.

  Рассмотренные альтернативы

  • MATLAB

  В отличие от MATLAB, интерфейс MathCad больше похож на лист бумаги, чем на инструмент построчного кодирования. Это обеспечивает более интуитивный математический процесс построения. Однако некоторые могут возразить, что отладка сложной программы MathCad требует больше усилий, чем что-либо, написанное в MATLAB, поскольку в программе MathCad может быть потеряно отсутствие линейного развития мысли. Тем не менее, использование символов делает MathCad предпочтительным выбором для новых пользователей в нашей организации. Фактически, устаревшие программы MATLAB были переписаны в MathCad именно по этой причине.

  Легкие задачи

  • Основные уравнения/функции

  • Интернелинеарная документация

  Трудные задачи

  • .

  Удобство использования

  6

  Математика высшего порядка, несмотря на символы, становится утомительной, а переменная номенклатура не так прощает ошибок, как другие программы. Из-за того, что он похож на лист, чем больше сложность, тем более утомительным становится использование экрана. Но это компромисс между интерфейсом, похожим на блокнот, или строками кода. Выберите свой яд, но MathCad был нашим выбором.

  Варианты использования и объем развертывания

  Играет роль передового инженерного калькулятора. Он используется в основном для быстрого анализа данных. Я не знаю, насколько интенсивно он используется на кафедре или в организации. MathCAD был моим собственным долгосрочным предпочтением, когда дело доходит до базовой обработки инженерных данных и графической визуализации.

  Плюсы и минусы

  • Подгонка экспериментальных данных с помощью произвольной подгоночной функции и визуализация результатов

  • Написание технического документа с большим количеством математических расчетов, который должен выглядеть профессионально

  • Работа с массивами и матрицами, обработка исходных данных произвольными методами

  • Ограниченное количество форматов файлов для экспорта, особенно те, которые поддерживают визуальную графику в векторном формате

  • Интерфейсы для математики и уравнений с MathType и LaTeX/MikTex/Tex

  • Ограниченная функциональность для визуализации данных в формате 3D

  Вероятность рекомендации

  графика.
