Принцип работы радио

Первый радиоприёмник имел очень простое устройство: батарея, электрический звонок, электромагнитное реле и когерер (от латинского слова cogerentia – сцепление). Этот прибор представляет собой стеклянную трубку с двумя электродами.

• Современные радиоприёмники
• Восприятие сигнала устройством
• Принципы радиосвязи
• УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РАДИОСТАНЦИЙ
• Принцип работы цифрового радио
• Схема радиотелефонной связи
• Модуляция
• Демодуляция
• Диапазоны волн

В трубке помещены мелкие металлические опилки. Действие прибора основано на влиянии электрических разрядов на металлические порошки. В обычных условиях когерер обладает большим сопротивлением, так как опилки имеют плохой контакт друг с другом. Пришедшая электромагнитная волна создает в когерере переменный ток высокой частоты.

Между опилками проскакивают мельчайшие искорки, которые спекают опилки. В результате сопротивление когерера резко падает (в опытах А.

С. Попова со 100000 до 1000 – 500 Ом, то есть в 100-200 раз). Снова вернуть прибору большое сопротивление можно, если встряхнуть его. Чтобы обеспечить автоматичность приема, необходимо для осуществления беспроволочной связи, А.С. Попов использовал звонковое устройство для встряхивания когерера после приема сигнала.

Под действием радиоволн, принятых антенной, металлические опилки в когерере сцеплялись, и он начинал пропускать электрический ток от батареи. Срабатывало реле, включая звонок, а когерер получал “легкую встряску”, сцепление между металлическими опилками в когерере ослабевало, и к ним поступал следующий сигнал.

Первый радиоприёмник А. С. Попова (1895г.)

Современные радиоприёмники

Хотя современные радиоприемники очень мало напоминают приемник Попова, основные принципы их действия те же, что и в его приборе.

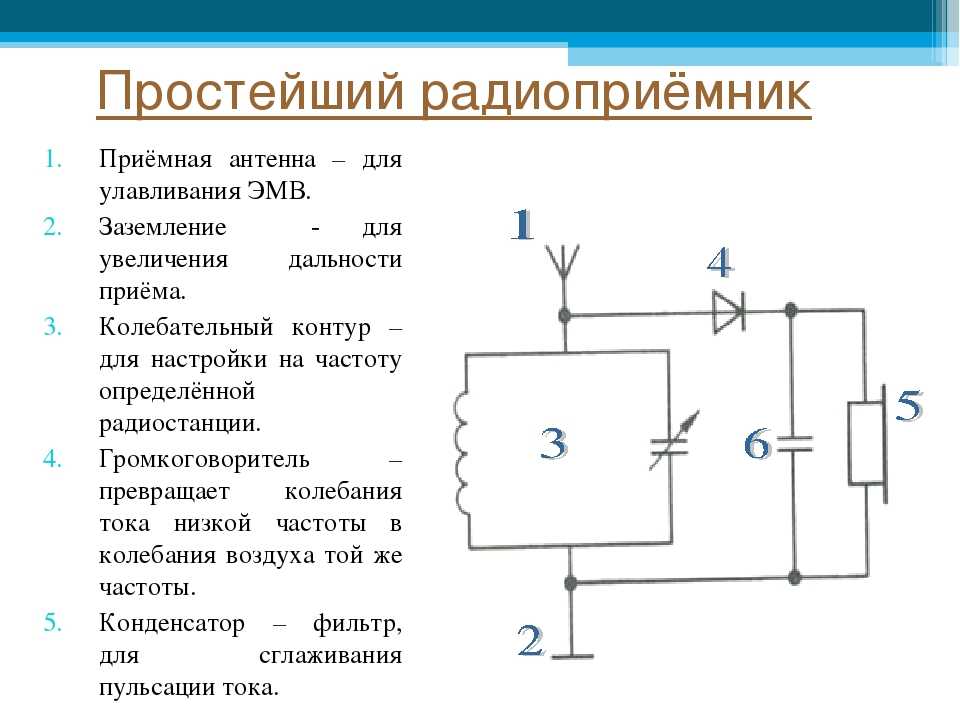

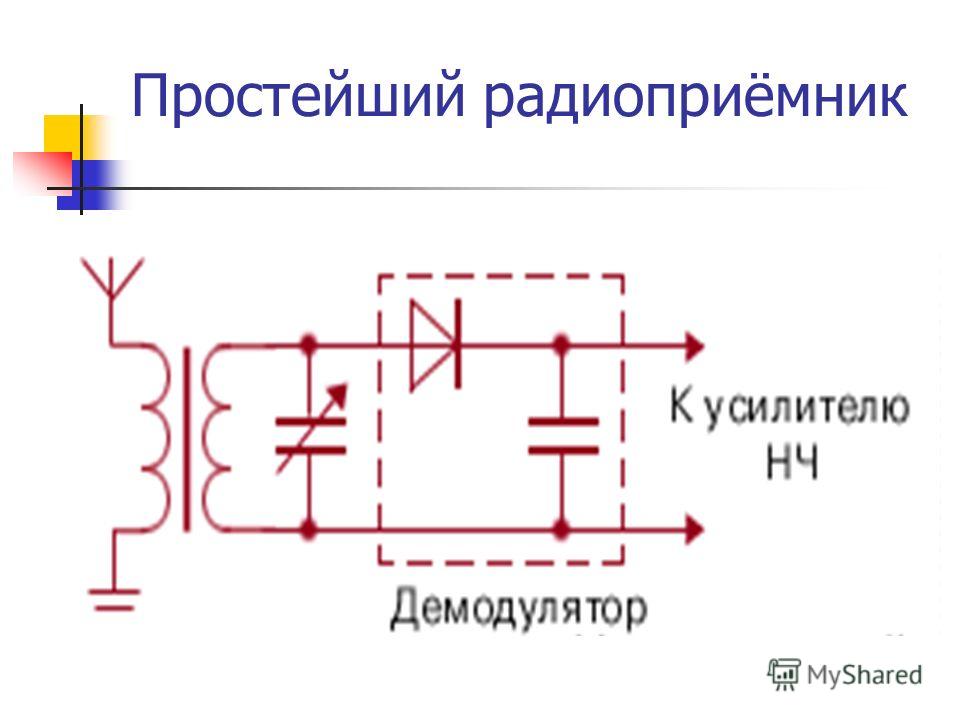

Схема простейшего радиоприёмника

Современные радиоприёмники обнаруживают и извлекают передаваемую информацию.

Достигая антенны приёмника, радиоволны пересекают её провод и возбуждают в ней очень слабые частоты.

В антенне одновременно находятся высокочастотные колебания от многих радиопередатчиков.

Поэтому один из важнейших элементов радиоприёмника – избирательное устройство, которое из всех принятых сигналов может отображать нужный.

Таким устройством является колебательный контур.

Контур воспринимает сигналы того радиопередатчика, высокочастотные колебания которого совпадают с собственной частотой колебаний контура приёмника. Назначение других элементов радиоприёмника заключается в том, чтобы усилить принятые колебания, выделить из их колебания звуковой частоты, усилить их и преобразовать в сигналы информации.

Восприятие сигнала устройством

В отдаленном от источника месте отправленный сигнал улавливается приемной антенной радио. Это знаменует этап обработки радиочастотного сигнала, что происходит поэтапно:

1. Колебания электромагнитных полей порождает в приемнике электрические токи.
2. Электроток малой мощности фильтруется для устранения помех и выявления полезной информации.
3. «Очищенные» сигналы расшифровываются, детектируются, выделяется полезная информация.
4. Происходит преобразование набора радиочастот в понятный для устройства вид: звук, изображение, видео.

В большинстве случаев перед расшифровкой сигнал проходит через большое количество приборов – усилителей, преобразователей частот – а также подвергается оцифровке и программной обработке. И только затем мы сможем понять сведения, полученные радио. Это же одновременно улучшает качество и восприятие информации.

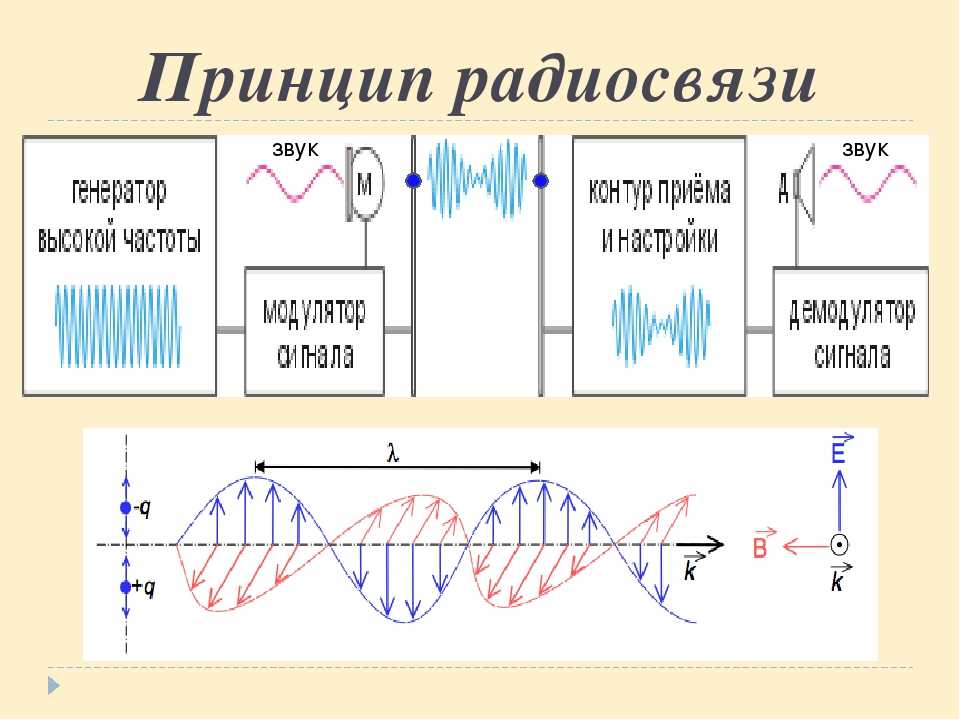

Принципы радиосвязи

Для радиосвязи нужны два отдельных прибора: передатчик и приёмник электромагнитных волн. Для понимания принципов их работы рассмотрим простейшие приборы, созданные немецким учёным Г.Герцем в 1886 году.

Вы видите устройство передатчика. Проволоку разрезали пополам, присоединив получившиеся отрезки к высоковольтному трансформатору.

Размер воздушного промежутка между концами проволок установили таким, чтобы в нём часто проскакивали искры.

Искры – это электрический ток в воздухе. Поэтому в момент их проскакивания электроны с отрицательно наэлектризованной части проволоки устремлялись к её положительно наэлектризованной части. Это значит, что в проволоке возникал пульсирующий (переменный) ток, а вокруг неё – пульсирующее (переменное) электромагнитное поле.

Таким образом, проволоки представляют собой и передатчик, и передающую антенну. Электромагнитное поле распространяется электромагнитными волнами, поэтому может быть уловлено на расстоянии. Для этого требуется

приёмник: два таких же отрезка проволоки, располагаемые параллельно антенне передатчика. Поскольку энергия волн передатчика распространяется во все стороны, а приёмник улавливает только небольшую их часть, искры в воздушном промежутке приёмника очень малы. Однако их можно видеть невооружённым глазом в темноте.

Передатчик и приёмник Герца не могли быть использованы для дальней радиосвязи. Причина этого – небольшая мощность радиоволн из-за невысокой частоты переменного тока, создаваемого искрами. Поэтому нужно было создать такой генератор тока высокой частоты, мощности которого хватило бы для радиопередач на расстоянии десятков и сотен километров. Когда эта задача была решена, стала возможна не только

радиотелеграфная связь, когда слова (по буквам) передаются посредством коротких и длинных импульсов азбуки Морзе, но и радиотелефонная связь, передающая человеческий голос.

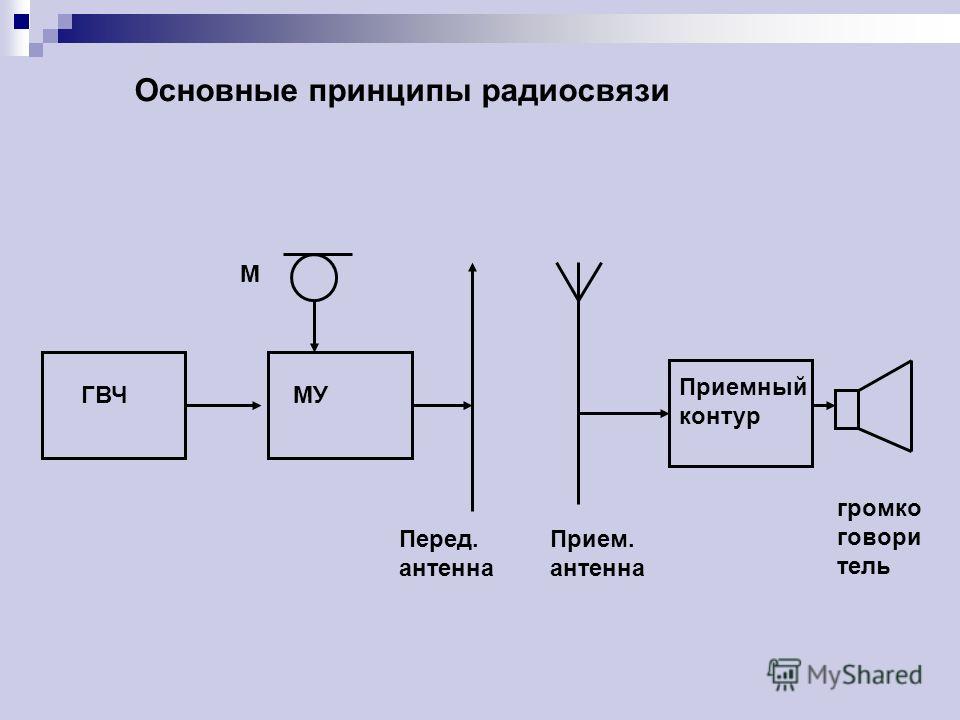

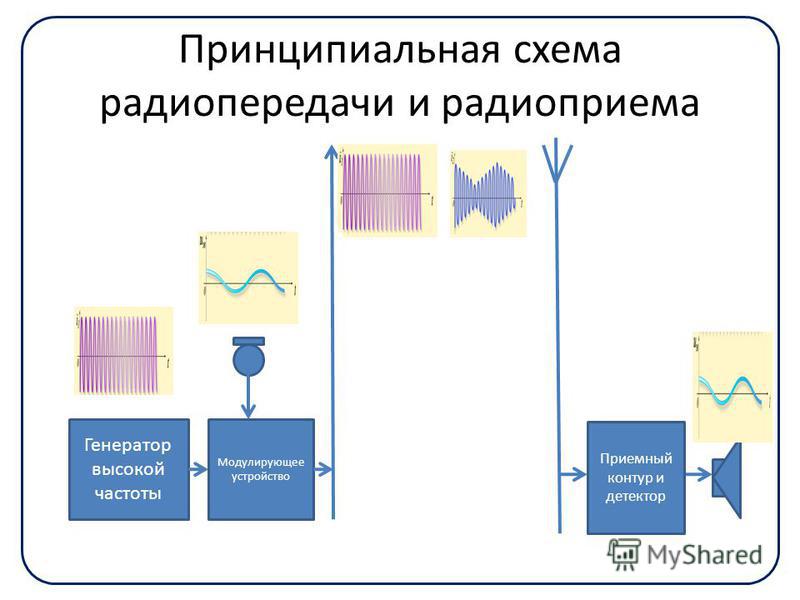

Принципиальная схема радиотелефонной связи показана на рисунке ниже. Во-первых, передатчик содержит высокочастотный генератор для обеспечения нужной мощности излучения. Именно он формирует так называемую несущую частоту, на которую настраивается приёмник. Во-вторых, передатчик содержит модулятор – устройство, изменяющее амплитуду или частоту несущей волны «в такт» с передаваемым голосом или музыкой. В-третьих, передатчик имеет

передающую антенну.

Наиболее проста для понимания амплитудная модуляция. Высокочастотные колебания, созданные генератором, сначала имеют постоянную амплитуду (см. на рисунке слева). Модулятор меняет амплитуду несущей частоты «по форме» низкочастотного сигнала, поступающего от микрофона. Модулированный сигнал достигает приёмной антенны в виде волн с меняющейся амплитудой (см. на рисунке в центре).

Обратный процесс называется демодуляцией. Приёмная антенна улавливает волны сразу от множества передатчиков, работающих на разных частотах. Поэтому нужно отделить сигнал только от определённого передатчика, работающего на выбираемой нами несущей частоте. Для этого служит

приёмный настроечный контур. Выделенный им сигнал «нашего» передатчика направляется в демодулятор – устройство, отделяющее полезный для слушателя низкочастотный сигнал от несущих колебаний. Именно этот сигнал и поступает в наушники или громкоговорители.

Для различных потребителей услуг радиосвязи используются разные диапазоны волн. Различают сверхдлинные, длинные, средние, короткие и ультракороткие радиоволны (см.

таблицу).

Диапазон волн	Частота волн	Длина волн
Сверхдлинные	менее 30 кГц	более 10 км
Длинные	30 кГц – 300 кГц	10 км – 1 км
Средние	300 кГц – 3 МГц	1 км – 100 м
Короткие	3 МГц – 30 МГц	100 м – 10 м
Ультракороткие	30 МГц – 150 ГГц	10 м – 2 мм

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РАДИОСТАНЦИЙ

Радиостанция состоит из передающей части (передатчика), приемника, блока вызывного устройства, блока питания и приемопередающей антенны. Переносчиками низкочастотных сигналов, заключающих в себе полезную информацию, являются радиочастотные колебания, вырабатываемые задающим генератором в передатчике.

Передатчик

Структурная схема радиопередающего устройства показана на рис. 3.16.

Рис. 3.16. Структурная схема радиопередающего устройства:

УМН – умножитель частоты; Пол.Ф – полосовой фильтр; ПУ – предварительный

усилитель; УМ – усилитель мощности

Так как звуковые колебания, создаваемые микрофоном, незначительны по величине, их предварительно усиливают усилителем низкой частоты (УНЧ). Затем сигналы НЧ и ВЧ от задающего генератора (ЗГ) поступают в модулятор, в результате чего ВЧ – сигнал изменяет свою амплитуду (при амплитудной модуляции), частоту (при частотной модуляции) или фазу (при фазовой модуляции). Схема однокаскадного усилителя звуковой частоты приведена на рис.3.17.

с

Рис. 3.17. Однокаскадный микрофонный усилитель звуковой частоты (УЗЧ)

Переменный сигнал от микрофона М через разделительный конденсатор С1 подается на базу транзистора Т, в результате чего величина его сопротивления между эмитером и коллектором будет уменьшаться при отрицательной полуволне и увеличиваться при положительной полуволне входного сигнала на базе транзистора. Соответственно будет изменяться и ток, протекающий от плюса + Е через резистор R4, транзистор Т, резистор R3. На резисторе R3 будет выделяться переменное напряжение, получаемое за счет напряжения источника постоянного тока – Е. Причем полученное таким образом переменное напряжение соответствует частоте колебании сигнала на входе транзистора. Усиленное напряжение снимается через разделительный конденсатор С3 для последующего его использования в модуляторе.

Рассмотрим принцип действия задающего генератора высокой частоты (рис. 3.18). Простейший генератор незатухающих колебаний включает транзистор Т, колебательный контур С2, катушку связи Lсв, включенную в цепь базы транзистора и связанную индуктивно с катушкой колебательного контура L.

Сопротивление в цепи базы R1 служит для создания запирающего напряжения смещения на базе транзистора за счет падения напряжения на нем от прохождения постоянной составляющей тока базы.

Конденсатор С1 предназначен для передачи переменной составляющей напряжения возбуждения. При замыкании ключа К питание подается на схему, в результате чего через транзистор потечет ток по цепи: +Е, транзистор, конденсатор С2, –Е.

Рис. 3.18. Схема задающего генератора радиочастоты

Конденсатор С2 зарядится до соответствующей величины. После прекращения нарастания тока через транзистор заряд конденсатора (накопление заряда) также прекратится, начнется разряд его на включенную параллельно ему катушку индуктивности L. По катушке L потечет ток, индуктирующий при своем нарастании ЭДС в катушке Lсв, которая включена своими концами таким образом, что на базу транзистора в этот момент будет подаваться плюсовое напряжение (плюс на базу и минус на эмиттер). Транзистор будет закрываться, ток через него будет уменьшаться, что способствует более форсированному завершению разряда конденсатора С2 на катушку L. После полного разряда конденсатора транзистор полностью закроется, подача тока прекратится. Магнитное поле катушки будет уменьшаться, в результате чего в катушке возникнет ЭДС, вызывающая в ней ток обратного направления. Этот ток заряжает конденсатор С2 до напряжения обратной полярности. И одновременно при своем нарастании будет индуктировать в катушке Lсв ЭДС также обратной полярности, т.е. на базу транзистора будет подаваться минус, а на эмиттер – плюс. По мере увеличения минусового потенциала на базе транзистор будет открываться, и ток через него будет увеличиваться, содействуя форсированному заряду конденсатора. Ток через транзистор, достигнув своего максимального значения, определяемого сопротивлением перехода эмиттер-коллектора, перестает увеличиваться, конденсатор прекратит свой заряд (накопление зарядов). После этого конденсатор будет разряжаться на катушку L и процесс повторится. Таким образом, возникает колебательный процесс, частота которого определяется величинами L и С2, т. е. частотой собственных колебаний LС2-контура. представляющего собой цепь резонанса токов. Для настройки контура в резонанс применяют конденсатор С2 переменной емкости.

Так как при настройке в резонанс LС2-контура (резонанс наступает при условии равенства проводимостей катушки и конденсатора, включенных параллельно друг другу) сопротивление его для переменной составляющей тока большое, то на нем происходит соответствующее этому сопротивлению падение напряжения переменной составляющей, которое снимает через разделительный конденсатор С3 для дальнейшего использования.

Генератор с самовозбуждением колебаний, по существу, является усилителем с глубокой обратной связью, т.е. усилителем собственных колебаний. Непременным условием самовозбуждения колебаний является сдвиг фаз переменных напряжений на коллекторе и базе на 180о и наличие достаточной величины обратной связи по напряжению, обеспечиваемой соответствующим соотношением витков катушек L и Lсв.

Частота собственных колебаний колебательного контура, а следовательно, и частота генератора определяется по формуле

(3.9)

где Q

(3.10)

где r – активное сопротивление катушки; ω – угловая частота колебаний. Чем меньше затухание колебаний в контуре, тем выше его качество. Хорошими контурами считаются контуры с добротностью Q > 150.

Важным параметром для задающих генераторов является стабильность частоты вырабатываемого напряжения. Существуют параметрическая и кварцевая стабилизации частоты высокочастотных генераторов. Параметрическая стабилизация осуществляется соответствующим подбором параметров и элементов схемы.

В радиостанциях КВ и УКВ применяется, как правило, кварцевая стабилизация, обеспечивающая достаточно простой технической реализацией высокую стабильность частоты колебаний.

Эквивалентная схема кварцевого резонатора представлена на рис. 3.19, а, где Lкв, Скв, rкв – соответственно индуктивность, емкость и сопротивление кварцевой пластины; С0 – емкость кварцедержателя. Характерно, что добротность кварцевого резонатора достигает значений Q = 106 -107, что на 4-5 порядков больше, чем у обычного LC-контура.

Рис. 3.19. Схема включения кварцевых резонаторов:

а – эквивалентная схема кварцевого резонатора; б – эквивалентная схема кварцевого

в – эквивалентная схема автогенератора

Для рассматриваемой эквивалентной схемы характерны две резонансные частоты: частота, соответствующая резонансу левой последовательной цепи, состоящей из Lкв, Скв, rкв:

(3.11)

0:

(3.12)

Использование кварцевого резонатора для стабилизации частоты возможно в интервале частот fкв – f0. В этом случае эквивалентное сопротивление кварцевого резонатора носит индуктивный характер.

При высокой добротности и малых значениях коэффициентов линейного и объемного расширения кварца его эквивалентные параметры (Lкв, Скв, rкв) остаются практически неизменными при значительных изменениях температуры окружающей среды, что позволяет обеспечить высокую стабильность частоты задающего генератора. Из эквивалентной схемы того же автогенератора (рис. 3.19, в) видно, что контур подключается к усилительному элементу тремя тёчками, и эта схема называется емкостной трехточкой. В колебательный контур входят две емкости (С1, С2), а кварцевый резонатор КВ выполняет роль индуктивности. Обратная связь в схеме осуществляется при помощи емкостного делителя контурного напряжения, состоящего из конденсаторов С1 и С2. Такое включение кварца (кв) обеспечивает (по сравнению с другими известными схемами) меньшую стабильность частоты при изменении окружающей температуры в широком интервале.

В рассматриваемой схеме выполняется условие баланса фаз, так как напряжение Uо.с на конденсаторе обратной связи С2 находится в противофазе с напряжением Uэк относительно общей заземленной точки, подключенной к эмиттеру транзистора.

Для емкостной трехточки коэффициент обратной связи

(3.13)

где Ic – ток, проходящий через емкостную цепь контура; wo

Частичное подключение колебательного контура к усилительному элементу снижает влияние нестабильных емкостей р-п перехода транзистора. Смещение на базу транзистора, предназначенное для выбора его рабочего режима, выполняется комбинированным способом. Оно осуществляется в рассматриваемой схеме (см. рис. 3.19, 6) за счет подачи фиксированного напряжения с помощью делителей сопротивлений R1 и R2, а также автоматического смещения, образованного за счет RэCэ, цепочки при протекании постоянной составляющей эмиттерного тока через резистор Rэ.

Известно, что резонансная частота механических колебаний кварцевой пластинки зависит от ее толщины. При работе на частотах свыше 15 МГц толщина этой пластинки должна быть менее 0,3 мм, а механическая прочность становится ниже допустимой. Поэтому для обеспечения работы радиостанций, используемых в пожарной охране в диапазоне 140 – 174 МГц, задающие генераторы радиопередатчиков выполняют на более низкие частоты, а повышение рабочей частоты осуществляют с помощью специальных каскадов, называемых умножителями частоты.

В практических схемах современных радиопередатчиков процесс, в частности, амплитудной модуляции осуществляется чаще всего не в схеме самого задающего генератора, а в последующей ступени усиления этих колебаний. Это позволяет снизить паразитные эффекты модуляции и повысить качество радиопередатчика в целом.

На рис. 3.20 приведена схема амплитудного модулятора на усилительной ступени высокочастотных колебаний.

Ступени высокочастотных колебаний

Резисторы R1, R2 и емкость С2 предназначены для обеспечения соответствующего режима работы каскада как усилителя, на вход которого (клеммы 1,2) от задающего генератора через С1 подаются высокочастотные колебания. Колебательный контур LСЗ настроен на частоты задающего генератора. На этой частоте контур обладает максимальным сопротивлением для переменной составляющей коллекторного тока, создающего соответствующее падение переменного напряжения, которое снимается с коллектора транзистора и через конденсатор С4 подается в последующие узлы передатчика.

Модуляция осуществляется благодаря применению трансформатора, на первичную обмотку w1 которого (клеммы 3, 4) подаются сигналы звуковой частоты (НЧ) от микрофонного усилителя, а со вторичной обмотки w2 снимаются для управления транзистором Т. Отрицательные полуволны модулирующих сигналов открывают транзистор, положительные полуволны закрывают, в результате увеличивается (или уменьшается) усиливаемый транзистором высокочастотный ток. Графики процесса амплитудной модуляции показаны на рис. 3.21.

На рис. 3.22, а приведена упрощенная схема частотного модулятора, состоящего из колебательного контура LС, диода Д и блокировочных конденсаторов С1, С2.

Действие управляемого диода (варикапа) Д основано на изменении емкости электронно-дырочного перехода при изменении приложенного к нему напряжения. Характеристика варикапа представлена на рис. 3.22, 6. Выбор рабочей точки на характеристике производится установкой требуемого напряжения Е0 от источника питания Е. Конденсаторы С1 и С2

LСС1 параллельно емкости контура подключается варикап Д. Под действием звуковых колебаний внутреннее сопротивление, например, угольного

Принцип работы цифрового радио

Как альтернатива аналоговому радио в мире стало распространяться цифровое и онлайн-радио. Последнее и вовсе отошло от классических стандартов радиовещания и было основано на потоковой трансляции аудиоданных через web-средства. Другими словами, это то же радио, но его вещание осуществляется через Интернет.

Еще на заре развития глобальной сети предпринимались попытки передачи звука с помощью компьютера. Это делалось посредством оцифровки аналоговых сигналов, используя соответственное программное обеспечение. В результате чего получались звуковые файлы, которые пользователи и выкладывали в сеть.

Большинство современных онлайн-ресурсов радиовещания по своим функциональным возможностям не уступают FM-приемникам. Аудиоформаты, наиболее часто поддерживаемые серверами онлайн-радио: MP3, RealAudio, Ogg/Vorbis и WMA. Сегодня большинство станций веб-радио могут предоставить скорость аудиопотока от 64 кбит/с до 128 кбит, при этом, качество звука уже приближается к уровню CD.

Популярность онлайн-радио возрастает с каждым годом. В одних лишь Соединенных Штатах Америки насчитывается около 60 миллионов человек, которые еженедельно слушают подобные радиостанции.

Еще одной особенностью веб-радио является то, что практически любой человек может организовать собственную радиостанцию в сети! Для этого достаточно иметь компьютер, качественный доступ в Интернет, несколько нехитрых программ и жесткий диск, забитый музыкой. Лицензирование пока еще не добралось до такого рода сервиса.

Схема радиотелефонной связи

Рассмотрим основные принципы радиосвязи и примеры их практического использования.

В современном передатчике присутствует генератор высоких частот для создания необходимой мощности излучения.

С его помощью образуется несущая частота, используемая приемником для настройки.

У современного передатчика есть модулятор.

Он представляет собой устройство, которое изменяет амплитуду либо частоту волны синхронно с музыкой либо голосом.

Обязательным элементом передатчика является и передающая антенна.

Модуляция

Самой простой для восприятия является амплитудная модуляция.

У высокочастотных колебаний, которые создает генератор, существует постоянная амплитуда.

С помощью модулятора происходит ее изменение «по форме» сигнала низкой частоты, идущего от микрофона.

Модулированный сигнал попадает на приемную антенну в качестве волн с непостоянной амплитудой.

Демодуляция

Принцип радиосвязи характеризуется и демодуляцией. После улавливания приемной антенной волн происходит отделение сигнала от одного передатчика, который функционирует на частоте, выбранной в качестве несущей величины. Для проведения таких преобразований применяется настроечный приемный контур. Тот сигнал, который выделен от одного передатчика, поступает в демодулятор. В этом устройстве происходит разделение низкочастотных колебаний от высокочастотного сигнала. Далее он поступает в громкоговоритель или в наушники.

Диапазоны волн

Рассматривая принципы радиосвязи, отметим, что волны имеют разные диапазоны.

В настоящее время применяют средние, сверхдлинные, короткие, длинные, а также ультракороткие радиоволны.

Их достаточно широко используют в разнообразных сферах электроники:

• радиосвязь;
• телевидение;
• радиовещание;
• радиоразведка;
• метеорология.

Принцип современной радиосвязи предполагает превращение звуковых колебаний в электрические виды с помощью микрофона. Сложность передачи такого сигнала состоит в том, что для осуществления радиосвязи требуются высокочастотные колебания, а звуковые волны имеют низкую частоту. Для решения проблемы используются мощные антенны. Для звуковой частоты накладывание колебаний осуществляется так, чтобы переносить сигнал на существенные расстояния.

Современные принципы радиосвязи и телевидения базируются на радиопередающем устройстве. Он имеет генератор высокой частоты, который преобразует постоянное напряжение в высокочастотные гармонические колебания. Несущая частота должна быть постоянной величиной.

Принципы радиосвязи и телевидения предполагают определенное строение генератора. Он преобразовывает полученные сообщения в электрический сигнал, который и используется для процесса модуляции постоянной частоты. Выбор такого устройства основывается на физической природе транслируемого сигнала, В случае звука для этого используется микрофон, для передачи картинки применяют передающую телевизионную трубку.

Модулятор необходим для проведения процесса перевода сигнала высокой частоты в ту величину, которая соответствует звуковому сигналу с передаваемой информацией. Также используются один либо два каскада для усиления модулированного сигнала. Излучающая антенна предназначена для выброса в окружающее пространство электромагнитных волн.
