Принцип работы радиостанции: Что такое радиостанция и как она работает?

Что такое радиостанция и как она работает?

Объясним кратко принцип работы радиостанции (синоним – трансивер).

Трансивер – в переводе с английского означает приемопередатчик. (Transmit – передавать, Receive – принимать, Transmitter – приемопередатчик).

Как видно из определения, трансивер состоит из двух главных частей: приемник и передатчик. И приемник и передатчик – это сложные устройства, собранные в одном корпусе, и имеющие общие узлы.



       Задача приемника для рации состоит в том, чтобы сигнал, принимаемый из радиочастотного эфира, преобразовать в звуковое колебание, воспринимаемое человеческим ухом. В современности приемники радиосигналов строятся по супергетеродинной схеме (с двойным преобразованием частоты).

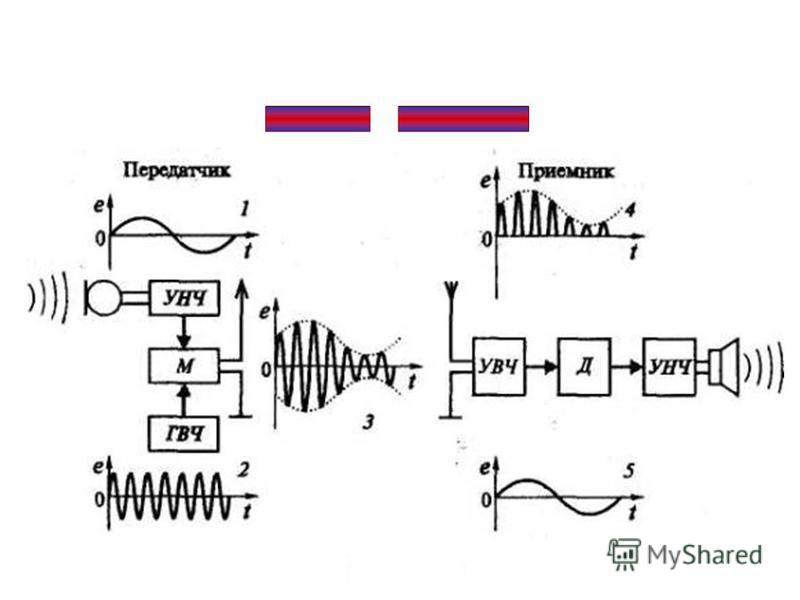

       Приемник в  радиостанции начинается с антенного разъема. Сигнал, попадающий на разъем, пропускается через полосовой фильтр и усиливается УВЧ – усилителем высокой частоты. Для того, чтобы было удобнее работать с усиленным и отфильтрованным сигналом, его нужно понизить по частоте, для чего сигнал подается на смеситель, на выходе имеем сигнал, пониженный по частоте, но с неизмененной информационной составляющей. Далее сигнал подается на детектор радиостанции, который выделяет из сигнала информационную низкочастотную составляющую (например, голос). С выхода детектора сигнал попадает на  усилитель низкой частоты (УНЧ), затем на динамик.

Тем самым радиосигнал, полученный через антенный разъем вашей радиостанции  преобразован в слышимый звуковой сигнал.

Качество приема рации зависит от качества всех вышеперечисленных узлов. Именно поэтому какие-то радиостанции принимают звонко, четко, а какие-то с помехами, бубняще, неразборчиво.

Также  причиной плохого  приема радиостанции могут  быть ошибки в установке антенны для радиостанции 27 МГц.

Качество поставляемых на российский рынок радиостанций постоянно меняется, поэтому при выборе радиостанции советуем прислушиваться к совету специалистов.



Задача передатчика в рации – обратная приемнику: передать в эфир информацию от одного абонента другому.

В передатчике радиостанции происходит процесс примерно обратный процессу в приемнике: информация (для радиостанций – это чаще всего голос, хотя это могут быть и данные) накладывается на несущую частоту, задаваемую генератором частоты и посылается по кабелю, через антенну в эфир.

Если передаем информацию через радиостанцию с помощью голоса, то сигнал с микрофона рации подается на УНЧ (усилитель низкой частоты) – тот же узел, который стоит после приемника, где он усиливается и подается на модулятор.

Модулятор – узел в радиостанции, который обеспечивает изменение высокочастотного (ВЧ) радиосигнала, посылаемого в эфир по закону изменения информационного сигнала (голоса).

В любительской радиосвязи 27МГц чаще всего используется амплитудная модуляция (АМ) и частотная модуляция (ЧМ или FM).

Амплитудная модуляция в рации – это изменение уровня высокочастотного сигнала по закону изменения голоса. В конечном сигнале, передаваемом в эфир, несущая частота сигнала остается неизменной, а амплитуда меняется. На приемном конце, выделяется огибающая ВЧ сигнала, эта огибающая и будет являться информационным сигналом.

Частотная модуляция в радиостанции – это изменение текущей частоты ВЧ сигнала, посылаемого в эфир по закону изменения голоса. ВЧ сигнал при этом имеет постоянную амплитуду, а несущая частота меняется. На приемном конце ЧМ детектор выделяет НЧ сигнал и подает его на УНЧ и далее на динамик.

Так же встречается однополосная модуляция SSB (USB и LSB), которая имеет более сложные алгоритмы и реализуется в дорогостоящих аппаратах, поэтому  массово не применяется в радиостанции 27 МГц.

В радиостанции от качества передающего тракта зависит то, как мы слышим абонента: когда громко и четко, а когда и тихо, неразборчиво, с искажениями, с посторонними звуками.

Как пользоваться рацией: настройка и особенности работы

Предпочитаете активный отдых? На протяжении многих лет увлекаетесь вело- или лыжным туризмом, любите дайвинг или рафтинг, а во время отпуска не прочь отправиться в многодневный пеший поход по непроторенным тропам. Вас совершенно не пугают кольцевые или линейные маршруты со всевозможными препятствиями, и рюкзак для транспортировки снаряжения не кажется слишком тяжелым и неподъемным. Ведь, впереди вас ждет новое увлекательное путешествие, наполненное незабываемыми эмоциями и яркими впечатлениями.

Конечно, будет ли путешествие удачным, зависит от множества факторов: оригинальный выбор тура, впечатляющие маршруты, «подходящая» погода и т.д. За довольно короткое время, состав группы похода становятся друг для друга близкими людьми, ведь в тесном контакте проводят 24 часа в сутки. Таким образом, самое время позаботиться о средствах коммуницирования – связи между собой.

Мобильный телефон, несмотря на свою многофункциональность и удобство в пользовании, к сожалению, не всегда может быть надежным средством связи – работать он может только в зоне покрытия станций сотового оператора. а необходимость телефона в походе вызвана не только желанием поскорее поделиться новостями с близкими и родными людьми, мгновенно выложить фотоснимок или видео, но и оперативно связаться с остальными участниками похода.

Осознав всю важность наличия средства связи, которое бы работало бесперебойно, опытные путешественники начинают задумываться об альтернативных вариантах.

Например, использовать радиостанции. На современном рынке представлено широкое многообразие раций, различающихся по своей стоимости, диапазону частот и эксплуатационным характеристикам. В таком случае, простому обывателю довольно сложно сделать правильный выбор. На помощь придут наши понятные и простые советы.

В каких ситуациях используют рации?

Кроме туристического похода, где использование рации – это не прихоть, а необходимость, радиостанции актуальны также во время групповой велопоездки или конной прогулки (для быстрой связи тех, кто движется в начале колонны и теми, кто в конце). Активные виды отдыха, такие как рыбалка и охота не обойдутся без радиосвязи. Не забываем и о необходимости такого устройства для больших семей, отправляющихся на горнолыжный курорт, во время развлечений в пейнтбольном клубе или путешествий на машинах. Связаться в роуминге с родными и близкими – дороговато, тогда-то на помощь и приходит радиостанция.

Из чего состоит рация?

Комплектация любой радиостанции стандартна – передатчик и приемник. Первый – передатчик преобразовывает полученные данные (аудио или текстовые) и посредством радиоволн отправляет эту информацию другому абоненту. Голосовая информация превращается в радиосигнал с помощью модулятора. Второй – приемник: его зона ответственности – преобразование с помощью дешифратора радиочастот в звуки, привычные для человеческого слуха – акустические колебания.

Принцип работы рации

Как работают рации? Большинство радиостанций для передачи голосового сигнала используют принцип под названием «Push-to-talk»/PTT, то есть «нажать, чтобы говорить». Как пользоваться рацией? Чтобы собеседник услышал аудиотекст, необходимо вначале нажать кнопку, а затем, чтобы выйти в режим приема, отпустить ее. Чаще всего такая кнопка расположена сбоку, на корпусе рации. А сотрудникам охранных агентств предлагают воспользоваться рациями с цилиндрическими кнопками, так как такую радиостанцию легко скрыть в кулаке.

Отличие раций от мобильных телефонов в том, что по мобильнику общение происходит в формате один на один, а по рации – канал связи доступен для множества людей (их количество неограниченно). Но радиосигнал передается только одним пользователем.

Как подготовить рацию к работе?

Перед тем, как положить рацию в свою рюкзак, убедитесь, что радиостанция заряжена. Не забудьте проверить уровень аккумулятора незадолго до отъезда. В случае невозможности заряда рации, возьмите с собой батарейки, а когда вся группа совместного путешествия будет в сборе, советуем отключать радиостанции, в целях сохранения заряда аккумулятора.

Если не планируете пользоваться рацией, даже в выключенном виде избегайте хранения при низкой температуре – лучше положить радиостанцию в спальный мешок или во внутренний карман верхней одежды.

Также рекомендуем заранее проверить работоспособность рации. Для этого незадолго до поездки оставьте приемник в определенном месте, а сами отправляйтесь по своим делам, не забывая при этом периодически проверять уровень и качество радиосвязи. К слову, таким образом можно проверить и максимальную дальность передачи сигнала, и работу радиостанции несмотря на возникающие преграды в виде различных городских построек.

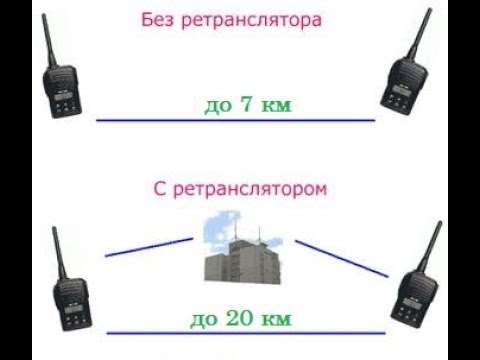

Радиус действия радиостанции: от 600 м до 5 км, в зависимости от местности. А препятствиями для связи могут быть погодные изменения, деревья, высотные здания.

Используемые частоты современных радиостанций: существует 4 класса частоты:

· LPD: длина волны – 70 см, под силу справиться с мелкими препятствиями;

· CB: длина волны – 11 м, под силу справиться с большими преградами;

· профессиональный VHF: длина волны – 2 м, поддерживает связь в пределах населенного пункта;

· PMR: длина волны – до 70 см, зачастую применяются исключительно в городских условиях.

Как настроить рацию – для начала проведите синхронизацию каналов, кодов и тонов. Все рации следует настроить на один код, тон и канал. Для поддержания радиосвязи на один и тот же код, тон и канал следует настроиться всем участникам путешествия. Проверить, не занят ли ваш канал очень просто: нажав кнопку передачи «Push-to-talk», задайте вопрос: «Свободен ли канал?».

Рацию храните в таком месте, чтобы в случае необходимости ее можно было легко и быстро достать. Но в то же время, размещайте ее так, чтобы нечаянно не нажать кнопку передачи радиосвязи.

Широкий выбор радиостанций позволяет подобрать водонепроницаемую или нетонущую рацию. Если же ваша рация такой не является, то лучше всего положить ее во внутренний карман верхней одежды.

В этой статье мы детально рассмотрели вопрос, как работает рация, из чего она состоит и где применяется. Чаще всего рацию используют туристы, дальнобойщики и сотрудники охраны (охрана в супермаркетах, торговых центрах и организациях, на массовых мероприятиях, а также телохранители). Выбор моделей радиостанций представлен в широком ассортименте и на разный бюджет.

Как работает радиостанция? Объяснение AM/FM и онлайн

Как именно работает радиостанция? Вот что вам нужно знать о настройке собственной станции для AM/FM, цифрового или онлайн-радио.

Как именно работает радиостанция? Вот что вам нужно знать о настройке собственной станции для AM/FM, цифрового или онлайн-радио.

Как работает AM/FM-радио

AM- и FM-радиостанции работают, отправляя передачи через радиовышки. Слушатели, у которых есть приемники в машине или дома, могут настроиться. Не многие люди знают об этом, но AM и FM означают:

  • AM = амплитудная модуляция.
  • ЧМ = частотная модуляция.

Оба передаются по воздуху с помощью радиоволн. Он состоит из электромагнитных волн, которые окружают нас повсюду, но на разных частотах. Они генерируются переменными токами, которые представляют собой электроэнергию, используемую для работы каждого устройства, такого как ваш компьютер или телефон, с которого вы читаете это.

AM обычно может достигать больших расстояний благодаря своей силе. Однако сигналы более чувствительны к шуму и помехам. FM не имеет этой проблемы, но ограничен физическими препятствиями, такими как здания и холмы. Вот почему вы можете ловить определенные радиостанции, находясь в машине или дома.

Вещание AM/FM-радио

Для трансляции AM- или FM-радио необходим передатчик. Существует множество различных типов, например, мини-стереостанция Singstek Radio представляет собой FM-передатчик, который может вещать на расстояние до 15 миль.

Подобный передатчик может работать без лицензии, но радио AM/FM регулируется в большинстве стран, таких как США и Великобритания. Вам нужно будет связаться с руководящим органом вашей страны, чтобы получить лицензию для легального вещания.

Описание цифрового радио

Цифровое радио часто называют DAB (цифровое аудиовещание). Подобно AM и FM, цифровое радио использует радиоволны для достижения слушателей. Основное отличие заключается в том, что при этом уменьшается объем информации, отправляемой с использованием системы сжатия под названием MPEG. Разбитый на фрагменты и закодированный в числа, он передает небольшие биты данных для приемников в автомобилях или дома, чтобы собрать их воедино. В сочетании с технологией COFDM и мультиплексированием это обеспечивает надежный и надежный прием сигналов даже в средах, обычно подверженных помехам.

Если оставить в стороне технические детали, цифровое радио — гораздо более эффективный способ вещания в эфире. Любой, у кого есть радио DAB, как и большинство современных автомобилей, может настроиться на цифровые радиостанции.

Вещание Цифровое радио

Так же, как AM и FM, для передачи цифрового радио требуется передатчик. Для эффективной работы цифровые передатчики должны ретранслировать сигнал с антенн для усиления сигнала. Руководящие органы регулируют, кто может и не может вещать. Например, здесь, в Великобритании, вам нужно будет получить соответствующее оборудование и лицензию от Ofcom.

Объяснение онлайн-радио

Более простой способ настроить радиостанцию ​​— сделать это онлайн. Например, с Radio.co все обрабатывается в облаке. Вам не нужно беспокоиться о настройке передатчика или настройке технического оборудования. Просто подключите звуковое оборудование, такое как микрофон и микшер, к ноутбуку, а затем начните трансляцию на свою станцию ​​онлайн.

От школьников до пенсионеров, от индивидуальных вещателей до многомиллионных компаний, Radio.co помогает людям из разных слоев общества попасть в эфир за считанные минуты. Но зачем читать, когда мы можем показать вам? Совершите краткий обзор платформы, чтобы увидеть, как она может работать на вас.

Вещание онлайн-радио

Самый простой способ транслировать свои передачи в Интернете. Большинство стран не регулируют потоки только онлайн-радио, поэтому вам не обязательно нужна лицензия. Однако, если вы собираетесь воспроизводить музыку, вам может потребоваться лицензирование.

Используя Radio.co, вы можете загружать треки, управлять шоу с помощью списков воспроизведения, вести прямую трансляцию и многое другое. Более 3,8 миллиарда человек имеют доступ в интернет, а это очень много потенциальных слушателей! Будь то местные жители в вашем районе или люди с другого конца света, любой может настроиться на ваши передачи.

Онлайн трансляция сегодня. Начните 7-дневную бесплатную пробную версию, нажав кнопку ниже. В качестве альтернативы, если у вас есть какие-либо вопросы, поговорите с нами, заказав демонстрацию.

Начать трансляцию

Миссия 2: Как работает радио? – Fun Kids

Когда было изобретено радио?

Вставить из Getty Images

Было много работы, которая ушла на изобретение радио, но люди склонны считать, что Гульельмо Маркони был человеком, который изобрел его в 1895/6.

Радио имело большое значение, когда оно было изобретено?

Ага!

Радио было лучшим способом общения с людьми, когда оно было впервые изобретено. До этого вам приходилось полагаться на что-то вроде отправки письма или использования азбуки Морзе!

Вставить из Getty Images

Так как же работает радио?

Все начинается в радиостудии, где ведущий говорит в микрофон.

Вставить из Getty Images

Слова попадают в микрофон в виде звуковых волн, а микрофон превращает эти звуковые волны в электрический сигнал.

Электрический сигнал передается к передатчику либо по проводу, либо по воздуху через микроволны, либо через космос через спутники.

Передатчики — это устройства, через которые радио- и телесигналы передаются различными способами, чтобы затем их можно было передать вам в вашем доме.

Вставить из Getty Images

Возможно, вы видели радиопередатчик в своем доме. Высокий кусок, который вы видите, на самом деле является антенной, а сам передатчик обычно находится внутри здания.

Передатчик принимает электрический сигнал и направляет его вдоль антенны. Мощность этого сигнала также увеличивается, так что он может распространяться далеко и широко.

Поток электричества создает радиоволны, которые выходят из антенны и доходят до вашего радиоприемника.

Ваше радио улавливает эти радиоволны, которые вызывают электрический ток в вашем радио. Затем ваше радио превращает этот ток в звук, который вы можете услышать!

Что такое AM, FM и DAB?

AM

AM означает амплитудную модуляцию.

Представьте, что вы плывете на лодке по озеру и хотите послать сигнал людям на пляже. Один из способов — раскачивать лодку так… потом так… потом так и так далее. Это движение сделало бы волны, приближающиеся к берегу, больше.

AM-радио аналогично — оно использует энергию для изменения высоты радиоволн, распространяющихся по воздуху.

FM

FM означает частотную модуляцию

FM похож на весло, которое перемещает воду вокруг нас. Вместо того, чтобы увеличивать волны, мы увеличиваем количество волн, приближающихся к пляжу.

FM использует энергию для увеличения частоты радиоволн, распространяющихся по воздуху.

DAB

DAB означает цифровое аудиовещание.

Таким образом, звук преобразуется в крошечные пакеты компьютерного кода, которые разносятся по волнам.
