Принцип работы транзистор pnp: PNP-транзистор: структура, принцип работы, применение

Транзисторы NPN и транзисторы PNP

Для начала p-n-p-транзисторы, такие как n-p-n, — это просто базовые транзисторы, которые попадают в категорию транзисторов. биполярные переходные транзисторы. Они используются в большом количестве разнообразных схем, начиная от усиления и заканчивая нахождением их в схемах модуляции. Наиболее частое использование, которое мы можем найти среди его приложений, заключается в его режиме работы полностью на(на) и от(выкл.), другими словами, то, что известно как простой переключатель.

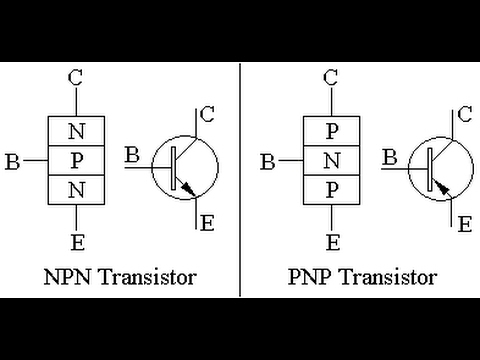

_{^{СимволикаТранзистор NPN и транзистор PNP}}

Что такое транзисторы NPN и PNP?

Транзисторы NPN и PNP — это транзисторы с биполярным переходом, это не что иное, как довольно распространенный электрический и электронный компонент, который в настоящее время используется для работы всего современного электрического и электронного оборудования. За работу этих типов транзисторов отвечают как электроны, так и дырки. Одной из самых известных особенностей транзисторов PNP и NPN является усиление тока. Эти типы транзисторов используются в качестве переключателей, усилителей и генераторов во всех видах электронных схем. Биполярные транзисторы можно найти как в составе интегральных схем, так и в повседневных компонентах и ​​оборудовании.

Для транзисторов типа PNP будем иметь, что большинство носителей заряда полые, а в транзисторах типа NPN Мы получим, что электроны являются основными носителями заряда. Не так для полевые транзисторы(FET) которые имеют только один тип несущего заряда. Принцип работы этих транзисторов основан на диодах с типом перехода pn. Как и в транзисторах npn, транзисторы n-типа составляют большинство, поэтому в качестве носителей заряда включается избыточное количество электронов. В pnp-транзисторах есть 2 p-типа, в результате чего большинство носителей заряда являются полыми.

Основное отличие транзистора NPN от транзистора PNP заключается в том, что транзистор NPN работает, когда через базу этого транзистора протекает ток. В транзисторе этого типа ток течет с коллектора, обозначенного буквой C эмитенту, указанному в письме E. Транзистор PNP работает или работает при отсутствии сигнала тока на базе транзистора, обозначенного буквой B. В этом транзисторе мы увидим, что ток течет от эмиттера (E) коллектору (C). Можно сказать, что PNP-транзистор включается низким опорным сигналом или сигналом на (землю) и наоборот в NPN-транзисторе, который работает с помощью высокого сигнала (тока). Все будет зависеть от технических свойств каждого транзистора с точки зрения сигнала для срабатывания.

Транзистор NPN Характеристики и Транзистор PNP

Первые характеристики п-н-п транзистор Это биполярный транзистор. PNP, первая буква P указывает полярность напряжения, необходимого для клеммы эмиттера; вторая буква N указывает полярность клеммы для базы. Работа транзистора типа PNP прямо противоположна работе транзистора NPN. Мы также имеем, что у этого типа транзистора самые большие носители заряда полые. Материалы, которые используются для создания выводов эмиттера, базы и коллектора в транзисторе PNP, сильно отличаются от материалов, используемых в транзисторе NPN. Конфигурация смещения транзистора PNP показана на схеме на следующем слайде. Мы обнаружим, что клеммы коллектор-база PNP-транзистора всегда смещены в обратном направлении, поэтому для коллектора необходимо использовать отрицательное напряжение.

_{^{п-н-п транзистор}}

Производство транзистора PNP

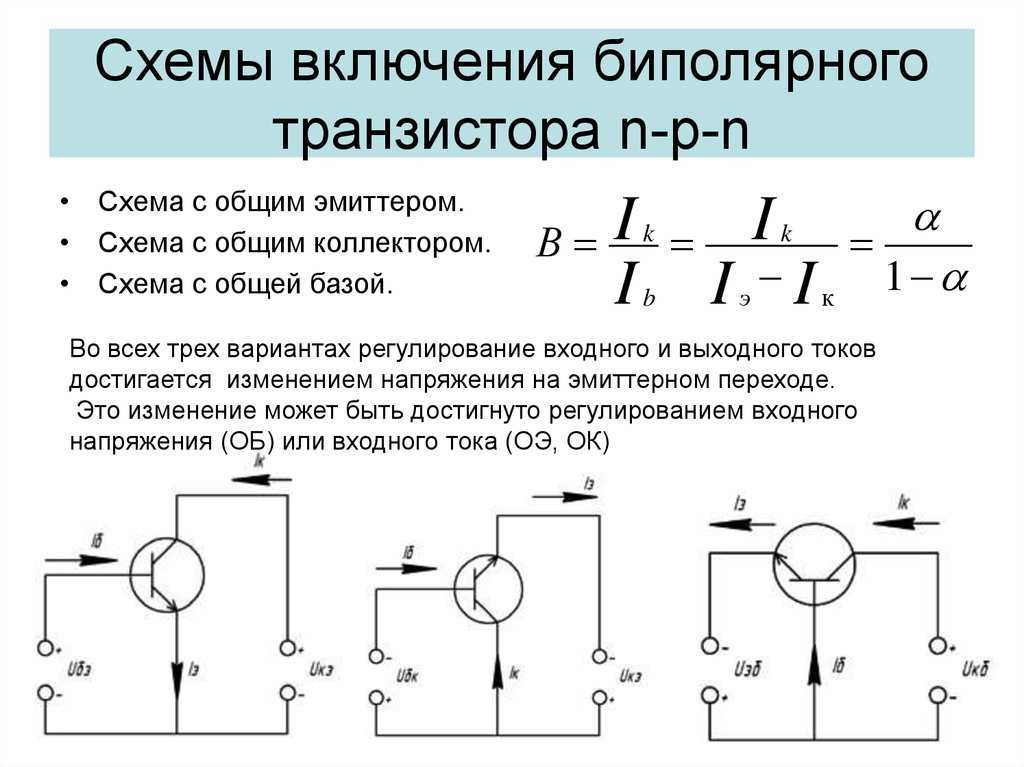

Конструктивные характеристики транзисторов PNP и NPN аналогичны, за исключением того, что смещение направлений напряжения и тока меняется на противоположное для любой из трех возможных конфигураций, таких как общая база (CB), общий эмиттер (CE) и общая база. (CB) общий коллектор (CC). Напряжение между базой и выводом эмиттера VBE отрицательно на выводе базы и положительно на выводе эмиттера, потому что для PNP-транзистора вывод базы всегда смещен отрицательно по отношению к выводу эмиттера. Кроме того, напряжение эмиттера положительно по отношению к коллектору (VCE).

Источники напряжения подключены к транзистору PNP, эмиттер подключен к Vcc с RL, этот резистор, которым он обладает, ограничивает максимальный ток, протекающий через устройство, которое подключено к клемме коллектора. Базовое напряжение VB подключено к базовому резистору RB, смещенному отрицательно по отношению к эмиттеру. Чтобы базовый ток протекал через PNP-транзистор, клемма базы должна быть более отрицательной, чем клемма эмиттера, примерно на 0,7 В (вольт) или Si-устройство. Самая фундаментальная большая разница между PNP и PN транзистором заключается в правильном смещении переходов транзистора; направления тока и полярности напряжения всегда противоположны друг другу.

Основы ПНП

Транзисторы Pnp формируются с n-типом, присутствующим между p-типами. Большинство этих носителей, ответственных за генерацию тока, обнаруженных в этом транзисторе, полые. Текущая операция такая же или похожая на операцию npn. Но приложения напряжений или токов с точки зрения полярности совершенно различны в обоих случаях.

Транзистор NPN

Транзистор NPN также является транзистором с биполярным переходом. Первая буква N указывает на отрицательно заряженный слой материала, а буква P указывает на положительно заряженный слой. В этих транзисторах мы увидим, что они имеют положительную область, которая находится между двумя отрицательными слоями. Транзисторы NPN обычно используются в коммутационных схемах, усиливая проходящие через них электрические сигналы. Эти транзисторы состоят из 3 выводов (базы, коллектора и эмиттера), и через эти выводы или проводники транзистор подключается к плате или электронной схеме. Когда через NPN-транзистор протекает ток, на базу транзистора поступает электрический сигнал, коллектор генерирует более сильный электрический ток, чем ток, проходящий через базу, а эмиттер передает этот более сильный ток на остальную часть цепи.

_{^{npn-транзистор}}

Этот тип транзистора обычно используется из-за простоты производства. Чтобы транзистор NPN работал правильно, он должен быть изготовлен из материала полупроводник, что позволяет проходить некоторому электрическому току, в отличие от других проводящих материалов, таких как металлы. Кремний (Si) является одним из наиболее широко используемых полупроводников, а NPN-транзисторы проще всего изготовить из кремния. Применение, которое обеспечивают транзисторы, невероятно в развитии современных технологий, какими мы их знаем сегодня.

Например, компьютерам необходимо, чтобы вся их информация была переведена в двоичный код (0 и 1), и этот процесс осуществляется с помощью этих маленьких переключателей, которые включают и выключают печатные платы компьютера. Транзисторы NPN можно использовать для реализации функции переключения режимов. С помощью электрического сигнала достигается включение выключателя, а при отсутствии сигнала состояние выключено.

Производство транзисторов NPN

Напряжение на клемме базы положительное, а на клемме NPN-транзистора отрицательное. Клемма базы всегда положительна по отношению к клемме эмиттера, но также напряжение питания коллектора положительно по отношению к клемме эмиттера. В транзисторе NPN коллектор соединен с VCC через нагрузочный резистор RL. Это сопротивление нагрузки ограничивает ток, протекающий через максимальный базовый ток. В этом транзисторе движение электронов через базовый вывод составляет действие транзистора.

Основной особенностью действия транзистора является связь между входной и выходной цепями. Поскольку усилительные свойства транзистора зависят от управления, которое база использует для тока от коллектора к эмиттеру. Транзистор – это устройство, работающее с током. Когда транзистор работает, ток IC протекает между коллектором и эмиттером внутри транзистора. Однако это происходит только тогда, когда небольшой ток смещения Ib протекает через вывод базы транзистора.

Это биполярный транзистор NPN; ток представляет собой отношение этих двух токов (Ic/Ib), которое называется непрерывным коэффициентом усиления по току устройства и обозначается символом «hfe» или текущий бета. Значение бета может достигать 200 для стандартных транзисторов, это соотношение между Ic и Ib делает транзистор очень полезным усилителем в электронике. Когда этот NPN-транзистор используется в активной области, Ib обеспечивает вход, а Ic обеспечивает выход. Бета не имеет единиц, так как это пропорция.

Коэффициент усиления транзистора по току от коллектора к эмиттеру называется альфа, т.е. Ic/Ie является функцией самого транзистора. Поскольку ток эмиттера Ie представляет собой сумму малого тока базы и большого тока коллектора, значение альфа очень близко к единице, и для типичного маломощного сигнального транзистора это значение варьируется примерно от 0,950 до 0,999.

Различия между транзисторами NPN и PNP

Транзисторы с биполярным переходом представляют собой компоненты с 3 выводами и изготовлены из легированных материалов, часто используемых в приложениях усиления и переключения. По сути, на каждом из них есть пара диодов с PN-переходом. BJT. Когда пара диодов собрана вместе, они образуют переход, который помещает один тип полупроводника между теми же двумя типами. Следовательно, существует только два типа биполярного соединения: PNP и NPN. В полупроводниках NPN имеют характерно более высокую подвижность электронов по сравнению с подвижностью дырок. Таким образом, он пропускает много тока и работает очень быстро. Другим важным фактором является то, что изготовление этого типа транзистора легко осуществить из кремния.

• Транзисторы PNP, как и транзисторы NPN, изготовлены из разных материалов, и ток, протекающий через эти транзисторы, также отличается.
• В транзисторе NPN ток течет от коллектора (C) к эмиттеру (E), а в транзисторе PNP ток течет от эмиттера к коллектору.
• Транзисторы PNP состоят из двух слоев P-материала с перемежающимся слоем N. NPN-транзисторы состоят из двух слоев N-материала и перемежаются слоем P-материала.
• В NPN-транзисторе положительное напряжение подается на клемму коллектора, чтобы создать ток от коллектора к коллектору. Для PNP-транзистора положительное напряжение подается на клемму эмиттера, чтобы создать ток от эмиттера к коллектору.
• Принцип работы NPN-транзистора таков, что при увеличении тока на базовый вывод транзистор включается и полностью проводит от коллектора к эмиттеру. Когда ток на базовом выводе уменьшается, транзистор включается меньше, и пока ток не станет таким низким, транзистор больше не проводит через коллектор к эмиттеру и выключается.
• Принцип работы PNP-транзистора таков, что при наличии тока на базовом выводе транзистора транзистор открывается, не пропуская ток. Когда ток на базовой клемме PNP-транзистора отсутствует, транзистор переключается, пропуская ток.

Сравнение Транзисторэто НПН и ПНП

NPN

• В этом присутствует большинство типов N.
• Большинство концентраций носителей составляют электроны.
• Если на базу терминала подается наибольшее количество тока, транзистор переходит во включенное или коммутируемое состояние.
• В транзисторе npn ток будет течь от коллектора к выводу эмиттера.
• На этот транзистор указывает стрелка.

PNP

• Присутствует большинство типовых материалов P.
• Большинство концентраций носителей в транзисторах этого типа являются полыми.
• При малых значениях токов транзистор открыт или включен. В противном случае при больших значениях тока транзисторы выключены или открыты.
• В pnp-транзисторе ток течет от выводов эмиттера к выводам коллектора.
• На этом транзисторе стрелка всегда указывает внутрь.

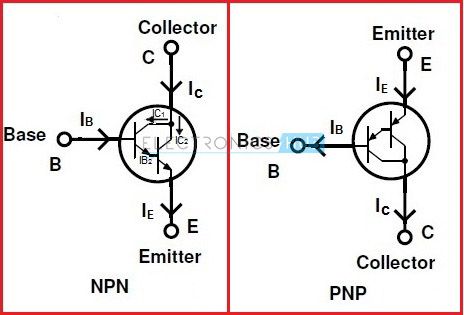

Стрелки на транзисторах npn и pnp показывают основные различия между транзисторами, которые мы можем легко различить. Стрелка в npn указывает на эмиттер, а в pnp стрелка направлена ​​в обратную сторону от npn. В обоих случаях стрелка указывает направление тока. Поэтому работа будет одинаковой, но их полярность различается в зависимости от типа транзистора.

---

Похожие статьи, которые могут быть вам интересны:

---

Биполярные транзисторы

Конструирование Математика

• org/Breadcrumb”>Главная
/
• Статьи
/
• Конструирование

Биполярные транзисторы, изобретённые в 1948 году, совершили революцию в мире электроники. Технические характеристики, которых можно было добиться только с помощью громоздких, механически хрупких и энергоёмких электронных ламп, стали достижимы при использовании небольших, механически прочных и не требующих большого количества энергии кусочков кристаллического кремния.

Этот переворот создал возможности для разработки и производства недорогих электронных устройств с небольшими габаритами, без которых немыслим современный мир. Понимание принципов работы транзисторов имеет первостепенную важность для любого, кто интересуется современной электроникой.

В данной статье в первую очередь речь пойдёт о возможном практическом применении биполярных транзисторов и принципах его работы. Мы не будем разбирать теорию работы полупроводников и оставим в стороне вопрос «дырок» и «электронов». Здесь будет дана информация об использовании транзисторов, а не анализ составляющих их компонентов. Речь не идёт о преуменьшении важности понимания физики полупроводников, — всё дело в том, что довольно часто чрезмерное внимание на теории удаляет нас от понимания функционирования транзисторов в реальных схемах. Однако, предполагается, что читатель уже имеет некоторый объём знаний о работе полупроводников: знает разницу между полупроводниками n-типа и p-типа, функциональные характеристики p-n (диодного) перехода и значение терминов «обратносмещённый» и «прямосмещённый». Если эти концепции не слишком понятны для вас, то вам следует предварительно ознакомиться с базовыми понятиями твердотельной электроники.

Своей структурой биполярный транзистор напоминает трёхслойный сендвич из примесных полупроводниковых материалов в комбинациях p-n-p или n-p-n (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный).

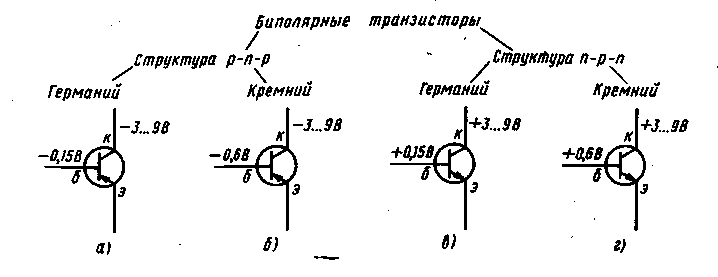

Для каждого слоя, образующего транзистор, существует особое название и на каждом слое имеется вывод для подключения транзистора к схеме. Ниже приведены схематическое условное изображение и внешний вид транзисторов обоих типов.



Единственным функциональным различием между транзистором PNP-типа и транзистором NPN-типа является полярность переходов при работе. При каждом данном режиме работы, направления тока и полярности напряжения полностью противоположны для транзисторов PNP- и NPN-типа.

Биполярные транзисторы представляют собой токоуправляемые регуляторы тока. Другими словами, они ограничивают количество проходящего через них тока в соответствии с меньшим управляющим током. В зависимости от типа транзистора основной (управляемый) ток течёт с коллектора на эмиттер, или же с эмиттера на коллектор (PNP или NPN соответственно). И также в зависимости от типа транзистора небольшой (управляющий) ток течёт с базы на эмиттер, или же с эмиттера на базу (PNP или NPN соответственно).

Согласно сбивающим с толку стандартам полупроводниковой электроники, стрелки на схемах всегда направлены в сторону, противоположную реальному направлению потока электронов:

Собственно название биполярных транзисторов объясняется тем, что в биполярном транзисторе, в отличие от обычного, основными носителями являются и электроны, и дырки (от слова «би» — «два»).

Как вы видите, управляющий ток и управляемый ток всегда объединяются на выводе эмиттера, и здесь поток электронов всегда двигается в направлении противоположном стрелке. Отсюда можно вывести первое и наиболее важное правило по использованию транзисторов: для того чтобы транзистор работал как регулятор тока, токи должны двигаться в верных направлениях. Небольшой управляющий ток обычно называют током базы, поскольку он является единственным током, протекающим через базу транзистора. И наоборот, больший управляемый ток называют током коллектора, так как он является единственным током, протекающим через вывод коллектора.

Ток эмиттера является суммой токов базы и коллектора, что соответствует закону токов Кирхгофа.

Если на базе транзистора ток отсутствует, то транзистор будет отключён подобно выключателю, что не позволит току протекать через коллектор. При наличии тока базы транзистор включается (теперь он напоминает замкнутый выключатель) и позволяет протекать через коллектор пропорциональному количеству тока. В первую очередь ток коллектора ограничивается током базы, в независимости от существующего напряжения. Таким образом, биполярные транзисторы могут использоваться в качестве переключающего элемента.

• РЕЗЮМЕ:
• Основными носителями заряда в биполярных транзисторах выступают как электроны, так и дырки.
• Биполярный транзистор состоит из трёх слоёв полупроводниковых материалов с различным типом проводимости. Возможны две структуры слоёв — P-N-P или N-P-N.
• Три вывода биполярного транзистора называются эмиттер, база и коллектор.
• Транзистор работает как регулятор тока, в котором посредством изменения малого тока базы, можно управлять значительно большим током коллектора. Количество тока, протекающего через коллектор определяется в первую очередь током, движущемся между базой и эмиттером.
• Для корректной работы транзистора, управляющий ток (ток базы) и управляемый ток (ток коллектора) должны течь в правильных направлениях. При этом они объединяются на эмиттере и движутся в направлении противоположном стрелке.

Нравится

Твитнуть

Теги Конструирование

Сюжеты Конструирование

Тактические фонари и профессиональная светотехника.

Тактические и профессиональные фонари. В первую очередь, это светотехнические средства, пригодные для применения в экстремальных и сложных условиях, а так же техника, оптимизированная для узкого спектра задач, например подствольные фонари или фонари для дайвинга.

14901 0

Активная распределенная антенная система

Активная распределенная антенная система представляет собой двунаправленный репитер, который усиливает и дублирует выходной сотовый сигнал внутри одного помещения. Усиленный сигнал дублируется с помощью внутренней антенны. Подобным образом дублируется сотовый сигнал и за пределами здания.

6848 0

Интегратор

Для схемы данного интегратора подойдёт практически любая модель операционного усилителя, но в списке необходимых компонентов указана модель 1458, так как входные токи смещения этого ОУ гораздо выше. Как правило, высокий входной ток смещения считается плохой стороной того или иного операционного усилителя, если он используется в схеме усилителя постоянного тока (и особенно в схеме интегратора!).

8410 0

Комментарии (0)

Вы должны авторизоваться, чтобы оставлять комментарии.

Вход

Что такое транзистор PNP? – Строительство, работа и применение

Определение: PNP-транзистор представляет собой управляемое током устройство с тремя выводами, которое состоит из трех выводов, образованных путем прослоения слоя материала N-типа между двумя полупроводниками P-типа.

Он действует как сток тока , потому что весь ток эмиттера уходит в базовый вывод.

Транзистор PNP можно также понимать как положительный — отрицательный — положительный транзистор.

Основными носителями заряда, участвующими в процессе проводимости PNP-транзистора, являются дырки. Таким образом, ток, который генерируется на коллекторе, является следствием движения дырок.

Вы, должно быть, думаете, как поток отверстий приводит к протеканию тока в цепи. Вы поймете эту концепцию в работе, которую я буду обсуждать позже в этой статье. Перед этим давайте обсудим его конструкцию.

Строительство

Транзистор PNP состоит из трех слоев полупроводника: один N-типа и два других P-типа. Сформированная таким образом структура будет PNP-транзистором. Он будет иметь три вывода, первый полупроводник P-типа называется эмиттером, а другой материал P-типа называется коллектором.

Материал полупроводника, который находится между обоими этими полупроводниками, называется базовой клеммой. Транзистор PNP смещен таким образом, что переход база-эмиттер смещен в прямом направлении, а переход на основе коллектора смещен в обратном направлении.

Таким образом, вывод эмиттера соединяется с положительным полюсом батареи V _EB , а вывод базы транзистора соединяется с отрицательным полюсом батареи V _EB. Коллекторный переход смещен в обратном направлении путем соединения клеммы коллектора с отрицательной клеммой батареи V _CB , а клемма базы подключена к положительной клемме батареи V _CB.

Величина напряжения батареи, которая используется для смещения выводов эмиттера и базы транзистора, больше по сравнению с напряжением источника батареи, который используется для смещения вывода базы коллектора источника батареи.

Работа PNP-транзистора

PNP-транзистор работает, когда переход эмиттер-база смещен в прямом направлении, а переход коллектор-база смещен в обратном направлении. Клемма эмиттера образована полупроводником P-типа, таким образом, для прямого смещения клемма P-типа должна быть соединена с положительной клеммой, а N-типа с отрицательной клеммой.

Аналогичным образом, для обратного смещения перехода коллектор-база, P-тип подключается к отрицательной клемме, а N-тип подключается к положительной клемме.

После применения смещения область обеднения, сформированная на переходе эмиттер-база, будет узкой, а область обеднения, сформированная на переходе коллектор-база, будет широкой. Это связано с тем, что переход эмиттер-база смещен в прямом направлении, а при прямом смещении обедненный слой сужается. Следовательно, из-за обратного смещения перехода коллектор-база ширина обеднения велика.

Понятие эффективной ширины базы

Дырки являются основными носителями заряда в полупроводнике P-типа, а электроны являются основными носителями заряда в электронах N-типа. Отверстие в области эмиттера будет отталкиваться от положительного полюса батареи и притягиваться электронами, присутствующими в N-области. Таким образом, эффективная ширина основания между обоими соединениями будет уменьшена.

Эффективность легирования и размер энмиттера

Мы уже обсуждали в нашей предыдущей статье, что эмиттер сильно легирован, чем база и коллектор, и площадь эмиттера также больше, чем у базы, но меньше, чем у коллектора. База слабо легирована, поэтому в ней меньше электронов.

В результате чего эти несколько электронов будут объединяться с дырками, испускаемыми из эмиттерной области из-за отталкивания от положительной клеммы батареи. Но только несколько дырок будут объединяться с электронами, присутствующими в области базы, из-за небольшого размера базы и легкого легирования.

Осталось большинство электронов, не объединившихся с электронами базового терминала. Эти электроны будут течь к коллектору. Далее они будут двигаться к концу области коллектора, потому что их притягивает отрицательная клемма батареи, через которую подключен коллектор.

При этом за счет движения отверстий в цепи протекает электрический ток. Некоторые отверстия также удалены от базы, образуя базовый ток в цепи.

Направление тока, протекающего в эмиттере, будет направлено к эмиттеру, а направление тока, протекающего в базе и коллекторе, будет наружу. Уравнение тока в транзисторе PNP приведено ниже.

Применение транзистора PNP

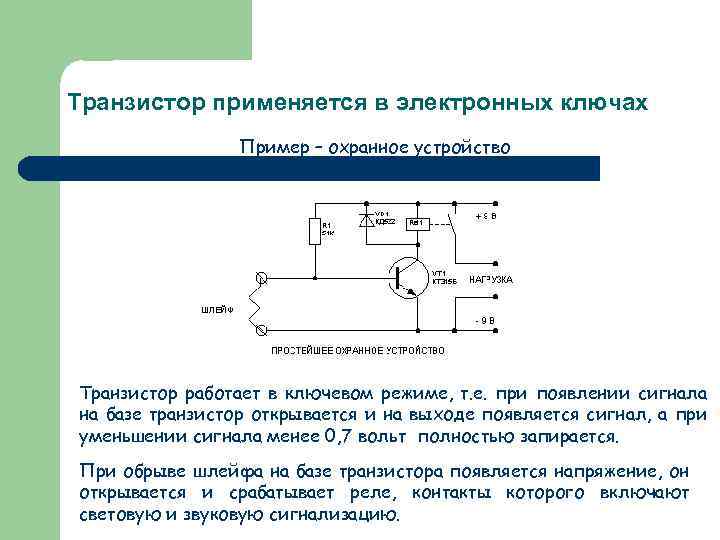

Может использоваться в качестве переключателя. Схема образована подключением схемы делителя напряжения с транзистором PNP.

Нагляднее понять можно с помощью принципиальной схемы транзистора, используемого в качестве переключателя.

Взаимодействие с читателем

Radartutorial

pnp-Transistor Operation

Коллектор

База

Излучатель

прямое смещение

обратное смещение

Рис. 1. Транзистор pnp с правильным смещением

Коллектор

База

Эмиттер

прямое смещение

обратное смещение

Рис. 1. Pnp-транзистор с правильным смещением

Транзистор pnp работает практически так же, как транзистор npn. Однако, поскольку эмиттер, база и коллектор p-n-p-транзистора изготовлены из материалы, отличные от тех, которые используются в транзисторе npn, в блоке pnp протекают разные носители тока. Большинство носителей тока в pnp-транзисторе представляют собой дырки. Это в отличие от npn-транзистор, в котором основными носителями тока являются электроны.

Чтобы поддержать это другой вид тока (дырочный поток), батареи смещения перевернуты для транзистора pnp. Типичная установка смещения для транзистора pnp показана на рисунке 1.

Обратите внимание, что процедура, использованная ранее для правильного смещения npn-транзистора, также применима. здесь к транзистору pnp. Первая буква (p) в последовательности pnp указывает полярность напряжения, необходимого для эмиттера ( p положительная), а вторая буква (n) указывает на полярность базового напряжения ( n отрицательная). Поскольку переход база-коллектор всегда смещен в обратном направлении, тогда напряжение противоположной полярности (отрицательное) необходимо использовать для коллектора. Таким образом, база транзистора pnp должна быть отрицательной. по отношению к эмиттеру, а коллектор должен быть более отрицательным, чем база. Помните, что, как и в случае транзистора npn, эта разница в напряжении питания равна необходимо, чтобы ток (дырочный поток в случае транзистора pnp) от эмиттер к коллектору. Хотя дырочное течение является преобладающим типом течения в pnp-транзистор, поток дырок происходит только внутри самого транзистора, в то время как электроны текут во внешней цепи. Однако именно внутридырочное течение приводит к потоку электронов во внешних проводах, подключенных к транзистору.

Коллектор

База

Эмиттер

прямое смещение

Рис. 2. Переход с прямым смещением в pnp-транзисторе.

Коллектор

База

Эмиттер

прямое смещение

Рис. 2. Переход с прямым смещением в pnp-транзисторе.

pnp Соединение с прямым смещением

Теперь давайте рассмотрим, что происходит, когда переход эмиттер-база смещен в прямом направлении. При показанной настройке смещения положительный вывод батареи отталкивает отверстия эмиттера. к базе, в то время как отрицательный вывод отталкивает базовые электроны к эмиттеру. Когда эмиттерная дырка и базовый электрон встречаются, они объединяются. Для каждого электрона, который объединяет с дыркой другой электрон покидает отрицательную клемму батареи и входит база. При этом электрон покидает эмиттер, создавая новую дырку, и входит положительный полюс аккумулятора. Это движение электронов в базу и из эмиттера составляет ток базы (I _Б ), и путь, который проходят эти электроны, называется цепью эмиттер-база.

pnp Соединение с обратным смещением

В переходе с обратным смещением (рисунок 3) отрицательное напряжение на коллекторе а положительное напряжение на базе блокирует большинство носителей тока от пересечения перекрестка.

Однако это же отрицательное напряжение коллектора действует как прямое смещение для неосновного токовые отверстия в основании, которые пересекают переход и входят в коллектор. Меньшинство Электроны тока в коллекторе также ощущают прямое смещение — положительная база напряжение – и двигаться в базу. Отверстия в коллекторе заполняются электронами, течь от отрицательной клеммы аккумулятора. При этом электроны покидают отрицательный полюс батареи, другие электроны в базе разрывают свои ковалентные связи и введите положительную клемму аккумулятора. Хотя есть только ток меньшинства поток в переходе с обратным смещением, он все еще очень мал из-за ограниченного количества нынешних перевозчиков меньшинства.

Коллектор

База

Эмиттер

обратное
смещение
переход

Коллектор

База

Эмиттер

обратное
смещение
переход

Взаимодействие соединения pnp

Коллектор

База

Излучатель

Реверс
смещение
Соединение

СВЕТ
БАЙС
СОЕДИНЕНИЕ

Отверстие
Поток

Электронный поток

I _C

I _B

9000 2 Рисунок 4: PNP.

Collector

Основание

Эмиттер

Реверс
смещение
Соединение

Вперед
Смещение
Соединение

отверстие
Поток

Электронный поток

I _C

. 0009

I _B

Рис. 4. Работа транзистора pnp.

Взаимодействие между переходы прямого и обратного смещения в транзистор pnp очень похож на транзистор npn, за исключением того, что в транзисторе p-n-p большинство носителей тока представляют собой дырки. В транзисторе p-n-p, показанном на рисунке 4, положительное напряжение на эмиттере отталкивает дырки к базе. Один раз в базе дырки объединяются с базовыми электронами. Но опять же, помните, что база область делается очень тонкой, чтобы предотвратить рекомбинацию дырок с электронами. Поэтому, намного больше 90 процентов отверстий, которые входят в основание, притягиваются к большому отрицательное напряжение коллектора и проходят прямо через базу. Однако для каждого электрона и дырки, которые объединяются в базовой области, другой электрон покидает отрицательный полюс базовой батареи (V _BB ) и входит в базу как базовый ток (I _B ). В в то же время, когда электрон покидает отрицательную клемму батареи, другой электрон покидает эмиттер как IE (создавая новую дырку) и входит в положительный вывод V _ББ . Тем временем в коллекторной цепи электроны от коллекторной батареи (V _CC ) введите коллектор как Ic и совместите с лишним отверстием от основания. Для каждого отверстия который нейтрализуется в коллекторе электроном, другой электрон покидает эмиттер и начинает свой путь обратно к положительной клемме V _CC .

Рисунок 5: общий ток, протекающий через pnp-транзистор.

Рисунок 5: общий ток, протекающий через pnp-транзистор.

Хотя ток во внешней цепи транзистора pnp противоположен направление к транзистору npn, основные носители всегда текут от эмиттер к коллектору. Этот поток большинства носителей также приводит к формированию две отдельные токовые петли в каждом транзисторе. Одна петля – это путь базового тока, а другая петля – это путь коллектор-ток. Сочетание тока в обоих из этих петель (I _B + I _C ) дает общий ток транзистора (I _E ). Самое важное, что нужно помнить о двух разных типах транзисторов, это то, что напряжение эмиттер-база транзистора p-n-p оказывает такое же управляющее влияние на ток коллектора как у транзистора npn.
