Цвет проводов фаза ноль земля.
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Монтажный провод
Какие цвета встречаются
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

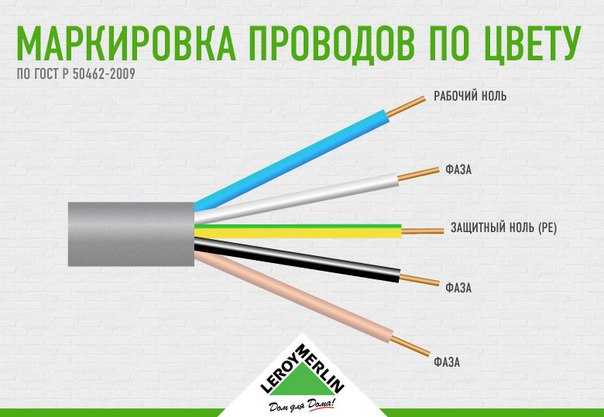

Наглядный пример цветов для электрических проводников.
Нейтраль
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
Заземляющий провод
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например.
Проводник земля не подключают к устройству защитного отключения.

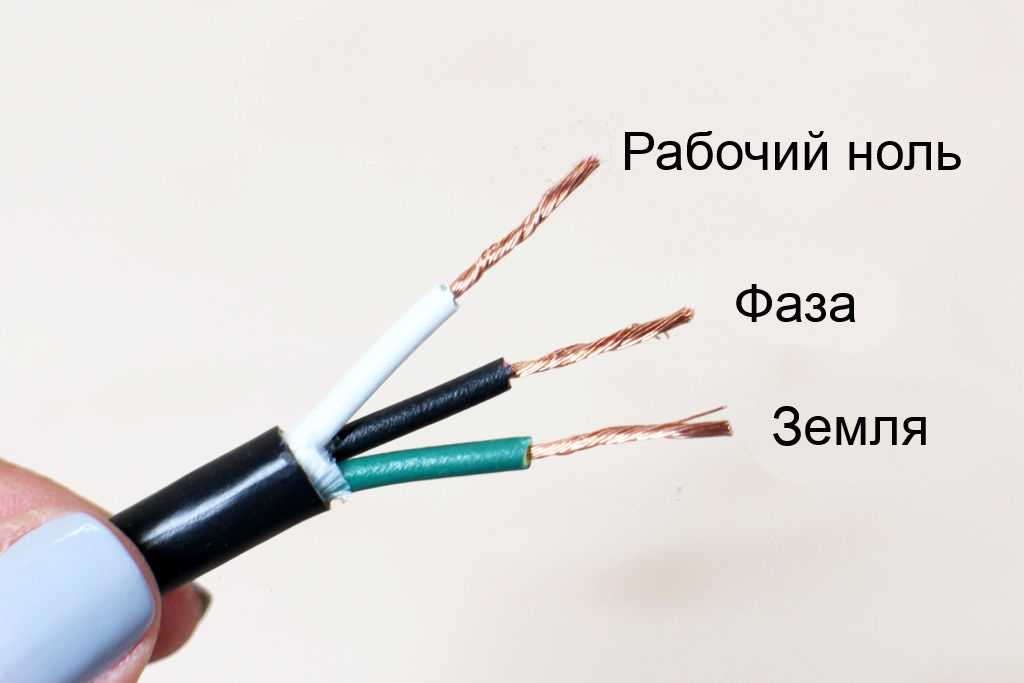

Как выглядит провод заземления.
Провод фаза
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.
Какого цвета могут быть провода в кабеле
Как самостоятельно обозначить провода цветом
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил.
Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
- Цветная изолента для обозначения проводов.
- Термоусадочная трубка для изоляции проводов.
Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР
Перфорированный кабель-канал для организации проводки в электрошкафах Виды и области применения металлических кабель-каналов Как правильно составить схему проводки в частном доме, также провести ее правильный и надежный монтаж Правильная замена проводки в квартире панельного дома – что надо знать и уметь
Как найти фазу и ноль
Домашнему мастеру «
В ходе строительных и ремонтных работ бывают ситуации, когда надо найти фазу и ноль в проводке, по которой наши дома и квартиры получают переменный ток.
Обычно проводка состоит из двух проводов, только по одному из которых непосредственно идёт ток – такой провод называется «фаза». Ну, а оставшийся – это «ноль».
Заранее убедитесь, что вы достаточно подготовлены для работы с электричеством. Процесс определения «фазы» и «ноля» связан с реальной угрозой для жизни и здоровья, т.к. есть опасность пострадать от поданного в сеть напряжения. Возможно, есть смысл поручить эту работу профессионалам. Даже если вы абсолютно уверены в своих знаниях и опыте, надо всегда соблюдать предельную осторожность.
А теперь давайте попробуем разобраться, как найти фазу и ноль в домашней электропроводке.
Инструмент, который поможет найти фазу
- индикаторная отвертка для определения наличия напряжения;
- кусачки, нож и плоскогубцы для снятия изоляции и отделения проводов друг от друга;
- вольтметр для определения «земли» и «ноля» в трёхжильном проводе.
Последовательность действий
- 1. Проверьте, чтобы помещение было полностью обесточено. Все переключатели на распределяющем щите должны находиться в выключенном состоянии.
- 2. С помощью инструментов зачистите изоляцию на концах проводов, которые будут проверяться. Нельзя допускать случайного соприкосновения двух проводов, поэтому разведите их подальше друг от друга.
- 3. Приготовив индикаторную отвертку, подайте на провода напряжение, включив переключатели на щите.
- 4. При работе с индикатором важно правильно взяться за него. Ни в коем случае нельзя касаться рабочей части отвертки. Необходимо браться только за её корпус, при этом указательный палец должен лежать на конце рукоятки, выполненном из металла.
- 5. Прикоснитесь кончиком индикатора к каждому проводу. Тот, на котором индикатор загорится – это и есть «фаза». Другой, соответственно, «ноль».
- 6. Иногда провод бывает трёхжильным, третьим проводом является «земля». Тут всё делаем точно также, но после определения «фазы» нужно будет узнать, какой из двух оставшихся проводов «ноль», а какой – «земля». Для этого необходимо подключить к вольтметру поочередно две пары проводов, соединяя «фазу» с каждым из оставшихся проводов. При сочетании «фазы» и «ноля» полученное напряжение будет больше.
Конечно, можно довериться электрикам, делавшим проводку, и выбирать провода по цвету изоляции. Но это сработает только в том случае, если работники были добросовестными. В целом процесс поиска фазы несложен, но требует особого внимания и осторожности. Нельзя недооценивать опасность удара током, поэтому всегда соблюдайте меры безопасности при работе с электричеством.
Домашнему мастеру «
Что такое однофазные и трехфазные электрические системы? SESCOS
Слышали ли вы термины однофазный и трехфазный , когда речь идет об электропроводке? Если вы задавались вопросом, что это такое и как они влияют на вашу электрическую проводку, больше не удивляйтесь.
Даже если вы никогда не задавались этим вопросом, всегда полезно понимать основные принципы электрики. Вот краткий обзор различий между двумя типами электрических систем.
Что это за фазы?
Трехфазное питание и однофазное питание — это разные способы настройки электрических систем. Большинство жилых домов, небольших многоквартирных домов и малых предприятий работают от однофазного источника питания.
Промышленные предприятия, такие как фабрики, склады и перерабатывающие предприятия, работают от трехфазной сети. Если вы собираетесь подключить дом или бизнес, вам нужно установить правильный тип системы.
Что такое однофазная система?
Для однофазной установки требуется два провода. Один должен быть проводником, а другой должен быть нейтральным. Проводник несет ток. Нейтральный провод возвращает его.
Однофазная установка:
- Получает питание от одного источника.
- Имеет напряжение 230 В.
- Для замыкания цепи требуется два провода.
- Менее эффективна, чем трехфазная система.
- Может питать лампочки, небольшие бытовые приборы и большую часть электроники.
Трехфазная система
Трехфазная система имеет четыре провода. Три проводника и один нейтральный. Можно настроить трехфазную систему как однофазную, но нельзя сделать наоборот.
Трехфазная система:
- Получает питание от трех проводников.
- Имеет напряжение 415 В.
- Для замыкания цепи требуется четыре провода.
- Идеально подходит для интенсивного коммерческого использования.
- Имеет постоянный источник питания.
- Это более экономично, чем однофазная установка.
Существует ли двухфазная система?
Нет. Вы получаете только один или три.
Это сбивает с толку, потому что некоторые крупные бытовые приборы работают от 240 вольт.
Как работает однофазная система?
В тех случаях, когда вам нужно 240 вольт, в цепь подаются оба горячих провода. Эта двойная подача считается «полностью фазной цепью» , потому что небольшие приборы, работающие от 120 вольт, используют только один горячий провод. Поэтому однофазные системы иногда называют двухфазными.
Как узнать, какой у вас тип?
Спросите профессионального электрика всегда лучше, и вот два способа, которыми они могут работать:
Первый — открыть коробку и посмотреть, сколько проводов находится внутри изоляции. Помните, что однофазная система имеет два провода. В трехфазной системе их четыре.
Другой способ — проверить напряжение. Если у вас трехфазная система, вы увидите показания 120 вольт между горячим проводом и проводом заземления. Вы увидите 206 вольт между двумя горячими проводами.
Если ваша система однофазная, вы измерите 120 вольт между проводом питания и проводом заземления.
