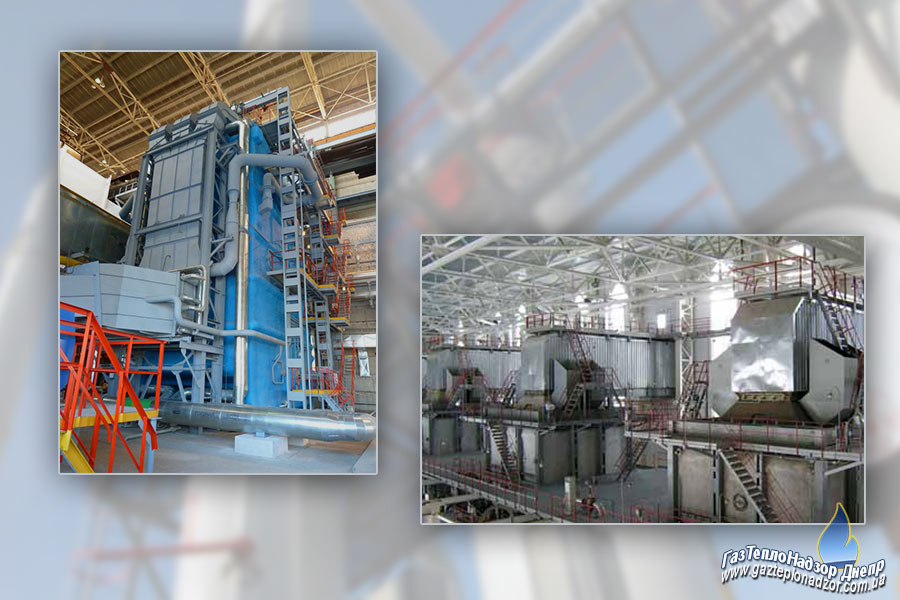

Водогрейные котлы ПТВМ производительностью: 30, 50, 100, 120, 180 Гкал/ч, предназначены для получения горячей воды температурой до 150°С, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения, на ТЭЦ в качестве пиково-резервных источников тепла.
Техническое описание водогрейного котла ПТВМ-30М
Котёл водогрейный газомазутный ПТВМ-30, предназначен установки в отопительных котельных в качестве основного источника теплоснабжения для получения горячей воды температурой 150 °С, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения.

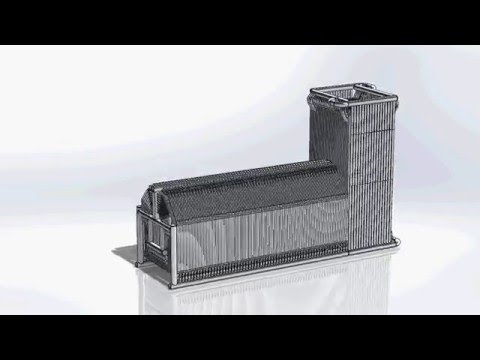

Котел – прямоточный с П-образной сомкнутой компоновкой поверхностей нагрева. Топка котла полностью экранирована трубами Ø60×3 мм, расположенными с шагом S=64 мм, и оборудована шестью газомазутными горелками МГМГ – 6, установленными встречно на боковых стенках.
Конвективные поверхности нагрева расположены в конвективном газоходе с боковыми стенками, экранированными трубами Ø83×3,5 мм, которые являются стояками конвективных секций, выполненных из труб Ø28×3 мм. Задняя стенка конвективного газохода экранирована трубами Ø60×3 мм.
Трубная система котла ПТВМ-30М опирается на каркасную раму на отметке 5,14 м.
Диапазон регулирования нагрузки
Расход воды через котел должен поддерживаться постоянным, при изменении тепловой нагрузки изменяется разность температур воды на входе и выходе из котла.
По согласованию котлы также могут быть оборудованы зарубежными и отечественными газовыми горелками соответствующей производительности (имеющими необходимые технические характеристики, сертификат соответствия и разрешение на применение Ростехнадзора).
Обслуживание горелочного устройства, его описание и технические характеристики приводятся в документации, прилагаемой к горелочным устройствам.
Котлы, работающие на мазуте, могут быть оборудованы устройством газоимпульсной очистки (ГИО) для удаления наружных отложений с труб конвективной поверхности на грева.
Котлы имеют облегченную обмуровку и теплоизоляцию.
|
Технические характеристики |
ПТВМ-30 |
|
Теплопроизводительность номинальная, МВт (Гкал/ч) |
35 (30) |
|
Вид топлива |
газ/мазут |
|
Дазление воды на входе в котел, не более, МПа |
1,6 |
|
Давление воды на выходе из котла, не менее, МПа |
1,0 |
|
Температура воды на входе, °С |
70 |
|
Температура воды на выходе, °С |
150 |
|
Гидравлическое сопротивление, МПа |
0,25 |
|
Диапазон регулирования теплогзоиззодительности по отношению к минальной, % |
30-100 |
|
Расход воды, т/ч |
372 |
|
Расход топлива, м/ч-газ/кг/ч-мазут |
3880/3700 |
|
Температура уходящих газов, °С, газ/мазут |
155/230 |
|
Полный назначенный срок службы, лет, не менее |
15 лет |
|
КПД котла, %, не менее, газ/мазут |
92,2/89,5 |

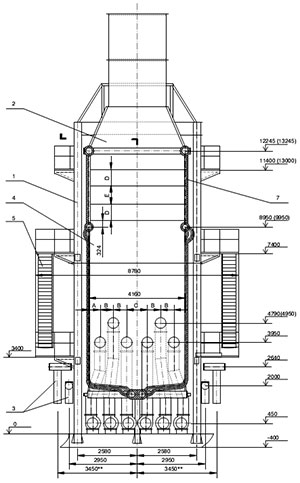

Техническое описание водогрейных котлов ПТВМ-50, ПТВМ-100, ПТВМ-120
Котлы водогрейные ПТВМ-50, ПТВМ-100, ПТВМ-120, предназначены для получения горячей воды температурой 150 °С в отдельно стоящих котельных, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения и на ТЭЦ.
Котлы ПТВМ-50 и ПТВМ-100 могут эксплуатироваться как в основном режиме, так и в пиковом (для подогрева сетевой воды) соответственно от 70 до 150 °С и от 110 до 150 °С.
Котлы имеют башенную компоновку: над вертикальной топочной камерой располагается конвективная поверхность нагрева. Топочная камера экранирована трубами Ø60х3 мм.
Конвективная поверхность нагрева котлов ПТВМ-100 и ПТВМ-120 состоит из восьми пакетов, а котла ПТВМ-50 – из четырех пакетов, набирается из U-образных ширм из труб Ø28х3 мм. Боковые стены конвективного газохода закрыты трубами Ø83х3,5 с шагом 128 мм и являются одновременно стояками конвективных полусекций.
Трубные системы котлов подвешиваются к каркасу за верхние коллекторы и свободно расширяются вниз.
Котёл ПТВМ-50 оборудован 12 газомазутными горелками МГМГ-6 – по шесть с каждой стороны.
Котёл ПТВМ-100 оборудован 16 газомазутными горелками МГМГ-8 – по восемь с каждой стороны.
Котёл ПТВМ-120 оборудован 16 газомазутными горелками МГМГ-8 – по восемь с каждой стороны.
Каждая горелка снабжена индивидуальным дутьевым вентилятором.
По согласованию котлы также могут быть оборудованы зарубежными и отечественными газовыми горелками соответствующей производительности (имеющими необходимые технические характеристики, сертификат соответствия и разрешение на применение Ростехнадзора).
Обслуживание горелочного устройства, его описание и технические характеристики приводятся в документации, прилагаемой к горелочным устройствам.
Котлы имеют облегченную обмуровку и теплоизоляцию.
Технические характеристики котлов ПТВМ-50, ПТВМ-100, ПТВМ-120
| Технические характеристики | КВ-ГМ-58,2-150 (ПТВМ-50) |
КВ-ГМ-69,8-150 (ПТВМ-60) |
КВ-ГМ-116,3-150 (ПТВМ-100) |
КВ-ГМ-139,6-150 (ПТВМ-120) |
|
|---|---|---|---|---|---|
| 1 | Топливо | ||||
| 2 | Теплопроизводительность, МВт | 58,2 | 69,8 | 116,3 | 139,6 |
| 3 | Расчетное (избыточное) давление воды на входе в котел, МПа | 2,5 | |||
| 4 | Температура воды на входе, °С | 70 | |||
| 5 | Температура воды на выходе, °С | 150 | |||
| 6 | Диапазон регулирования теплопроизводительности по отношению к номинальной, % | 30-100 | |||
| 7 | Гидравлическое сопротивление МПа, не более | 0,25 | |||
| 8 | Расход воды через котел, т/ч | 618 | 743 | 1235 | 1485 |
| 9 | Удельный расход условного топлива (расчетный), м3/МВтч / кг/МВтч | 132/135 | 134/135 | 139/142 | 133/136 |
| 10 | КПД котла, брутто, %, не менее, газ (мазут) | 92,8 (91,1) | 91,7 (91,1) | 88,6 (86,8) | 92,3 (90,1) |
| 11 | Удельный выброс окислов азота при α=1,4,, г/м3, не более, газ (мазут) | 0,23 (0,34) | |||
| 12 | Сейсмичность по СниП II-А, 12-69, балл, не более | 6 | |||
| 13 | Масса метала котла, кг, расчетная (с трубой) | 106000 | 144000 | 220000 | 220000 |
| 14 | Средний срок службы до списания, лет, не менее | 20 | |||
Техническое описание водогрейного котла ПТВМ-180
Теплофикационный водогрейный газомазутный котел ПТВМ-180, теплопроизводительностью 209 (180) МВт (Гкал/час).
ПТВМ-180 устанавливается на ТЭЦ для покрытия пиков теплофикационной нагрузки.
Котел ПТВМ-180 башенного типа, водотрубный, радиационный прямоточный, с принудительной циркуляцией. Изменение теплопроизводительности котла осуществляется изменением количества работающих горелок при постоянном расходе воды и переменном температурном перепаде.
Котел оборудован 20 газомазутными горелками МГМГ-10 с индивидуальным дутьевым вентилятором на каждой горелке.
Топочная камера предназначена для сжигания высокосернистого мазута и природного газа. Стены топочной камеры полностью экранированы трубами Ø60х3,5мм. Трубы экранов соединены между собой двумя горизонтальными поясами жёсткости. Топочная камера разделена на три части двумя двухсветными экранами.

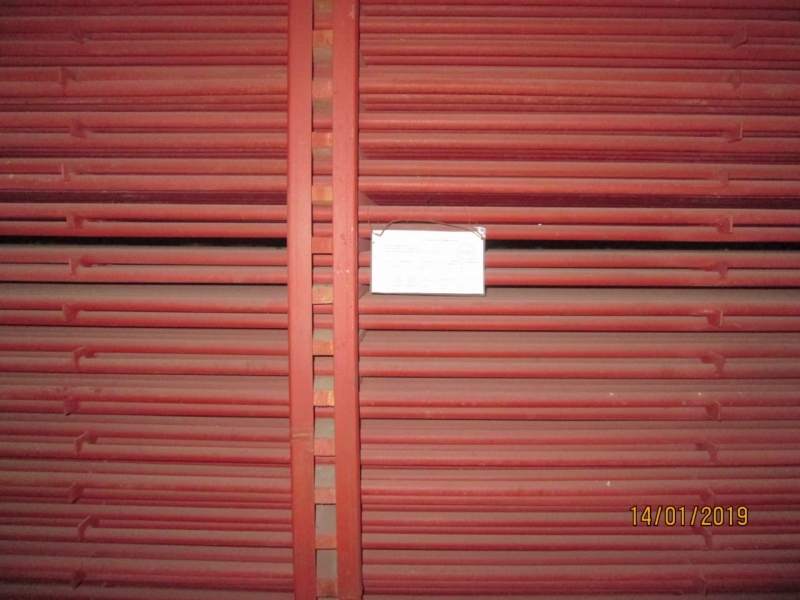

Конвективная часть состоит из 176 секций (U-образные змеевики из труб Ø28х3, вваренные в стояки Ø83х4 мм). По ходу газов конвективная часть разделена на два пакета.
Каркас котла состоит их 4-х плоских рам общей высотой 13,2 м . На верхней отметке расположены грузовые ригели рам и несущие балки потолка, к которым за специальные тяги подвешивается весь котёл. Для придания общей пространственной жёсткости всей конструкции используются помосты, опоясывающие каркас на трёх отметках. Для очистки конвективной части котла от наружных загрязнений предусмотрена обмывка сетевой водой.
Котел имеет облегченную обмуровку и теплоизоляцию.
Технические характеристики котла ПТВМ-180
| Технические характеристики | КВ-ГМ-209-150 (ПТВМ-180) |
|
|---|---|---|
| 1 | Теплопроизводительность, МВт | 209 |
| 2 | Топливо | газ/мазут |
| 3 | Расчетное (избыточное) давление воды на входе в котел, МПа | 2,5 |
| 4 | Минимальное (абсолютное) давление воды на выходе из котла, МПа | 1,0 |
| 5 | Температура воды на входе,°С | 110 |
| 6 | Температура воды на выходе,°С | 150 |
| 7 | Диапазон регулирования теплопроизводительности по отношению к номинальной, % | 30-100 |
| 8 | Гидравлическое сопротивление, МПа, не более | 0,25 |
| 9 | Расход воды через котел, т/ч | 4500 |
| 10 | Удельный расход условного топлива (расчетный), м3/МВт | 135 |
| 11 | КПД котла, брутто,% не менее, газ/мазут | 91/90 |
| 12 | Удельный выброс окислов азота при α=1,4, г/м3, не более, газ/мазут | 0,23/0,34 |
| 13 | Сейсмостойкость по СНиП II-7-91, балл, не более | 6 |
| 14 | Масса металла котла, кг, расчетная | 273 000 |
| 15 | Средний срок службы до списания, лет, не менее | 20 |
Оформить заказ
технические характеристики, расшифровка и принцип работы
Опубликовано: 01.
06.2019
Время на чтение: 3 мин
19836
Котел ПТВМ предназначен для обогрева частных домов, объектов промышленного назначения и ТЭЦ. Служит основным источником теплоснабжения. Основные модификации серии: ПТВМ-30М, ПТВМ-50 и ПТВМ-100 с возрастающей теплопроизводительностью.
Теплопроизводительность водогрейного котла — объем тепла, который производит котел с помощью воды за единицу времени (измеряется в кВт, МВт, Гкал/час).
Работа оборудования разделяется на возможные режимы: основной и температурный. В первом случае температура, с которой подогревается вода, составляет диапазон от 70 до 150°С, а во втором — 100 – 150°С.
Расшифровка ПТВМ
Чаще котлы такой серии используют при сильной тепловой нагрузке, как пиковое оборудование, и для сохранения тепла при отборе пара из турбин.
Изначально для техники такого типа использовался исключительно мазут, но со временем она была переведена на газ, но существует и смешанный тип (работа на 2 видах топлива).
Устройство и принцип работы
Водогрейные котлы работают на разной мощности, низкой — до 65 кВт, средней 70-1800 кВт и повышенной 1,8 МВт и выше. Номинальная теплопроизводительность — высшая точка теплопроизводительности, при котором агрегат работает длительный период при номинальных значениях параметров воды с учетом отклонений в пределах нормы.
Котел ПТВМ-30М — технические характеристики
С их помощью получают горячую воду давлением до 13 Мпа, где температура воды 150°С, гидравлическое сопротивление — 25 МПа. Прямоточный котел П-образной формы, поверхность нагрева скомпонована.
Стенки конвективного газохода выполняют задачу нагревательной поверхности, оснащены экранированными трубами-стояками 0,83×3,5 мм конвективных секций.
Обратная сторона изолирована трубами меньшего диаметра 0,60×3 мм с шагом S=64 мм. Разделяющий экран закрывает от потолка и часть с обратной стороны топочной камеры, сверху несколько труб изогнуты в фестон для выхода продуктов горения.
Экраны состоят из 2 коллекторов, в которые вварены экранные трубы.
Оборудована шестью газомазутными горелками, расположенными по обеим сторонам экрана. На передней части располагается люк и конструкция для обзора пламени. Увеличение или уменьшение нагрузки регулируется горелками по 2, 4, 6 штук.
При расходе сетевой воды должен поддерживаться один режим подачи, изменение температуры нагрева меняет температуру входящего и исходящего потока
Каркас представляет собой жесткую конструкцию, система труб подвешивается с помощью тяг. Монтаж обмуровки производят вплотную на экранные трубы.
Котлы ПТВМ-50 и ПТВМ-100
Оборудование такого типа сконструирована так, что местоположение конвективной поверхности нагрева, над топкой, которая изолирована трубками 0,6х3 мм с шагом 65 мм. Число конвективных секций котла ПТВМ-100 — 8, котел ПТВМ-50 имеет 4 секции.
Конвективный газоход с двух сторон обложен трубами 0,83 х3,5мм, присоединяясь к каркасной раме сверху через коллекторы, свободно расширяется.
Котлы на мазуте могу быть оснащены обмывочным устройством — устройством газоимпульсной очистки, предназначенной для очистки отложений нагревательной площади и наружных загрязнений труб мазутом.
Каждая горелка оснащена дутьевым вентилятором. Давление горелок на мазуте – 19-40 кгс/см2, газа – 0,2 кгс/см2.
Для котлов обоих типов производят монтаж облегченной обмуровки с креплением к экранным трубам — толщина 110 см или меньше.
Модернизация котлов серии ПТВМ
Они давно зарекомендовали себя, как удобная и надежная для эксплуатации техника. Хотя износ может доходить до 80%, для поддержания их функциональности требуется периодический ремонт котлов ПТВМ.
Полная замена устаревшего оборудования, которая включает строительство и покупку, требует значительных денежных вливания, модернизация наиболее экономичный способ, позволяющий улучшить показатели работы всей системы.
Цели модернизации:
- уменьшить потребление топлива, эксплуатационных расходов с одновременным увеличением теплоотдачи;
- повышение надежности оборудования во время обслуживания рабочим персоналам;
- повысить экологичность – уменьшить количество вредных выбросов в окружающую среду, соответствовать современным требованиям.
Котлы типов ПТВМ в процессе сжигания топлива выбрасывают в окружающую среду большое количество NOx и CO. Снизить объем выбросов, можно переоборудовав котел внешним конденсационным теплоутилизатором, и проведя модернизацию процессов по тепломассопереносу в топочной камере. Единственный минус такого варианта, в процессе работы теплоутилизатор провоцирует выброс и оседание ядовитых кислот.
Модернизация с целью снижения азота также происходит путем замены горелок при постоянном расходе топлива на более современные. Так температура распределяется более равномерно, что усиливает эффективность теплообмена в камере горения и, соответственно, снижает эмиссию оксидов азота.
Методы модернизации:
- увеличение объема топочной камеры;
- увеличение числа секций конвективного блока;
- установка дополнительных газовых горелок;
- замена воздухопроводов и вентиляторов;
- обследования каркаса на наличие дефектов и их устранение;
- ремонт и поддержка нормальной работоспособности насосной части.
Современные модели, а также возможность их переоборудования, создаются с учетом их соответствия экологическим показателям. Актуальная задача, которая стоит при производстве такого типа оборудования — сохранение ресурсов и экономичность.
Комплексные технологии повышения надежности и энергоэффективности водогрейных котлов средней мощности ПТВМ и КВГМ
Открытый доступ
| Проблема | Веб-конференция MATEC. Том 260, 2019 2018 7 -я Международная конференция по энергетике и технике (ICPSE 2018) | |
|---|---|---|
| Номер статьи | 03003 | |
| Количество страниц) | 6 | |
| Секция | Новая технология развития энергетики и накопления энергии | |
| ДОИ | https://doi. org/10.1051/matecconf/201926003003 | |
| Опубликовано онлайн | 25 января 2019 г. | |
MATEC Web of Conferences 260 03003
Комплексные технологии повышения надежности и энергоэффективности водогрейных котлов средней мощности ПТВМ и КВГМ
Орумбаев Рахимжан, Кибарин Андрей, Касимов Арман, Ходанова Максим 020 030 Ходанова Татьяна 090
Некоммерческое АО «Алматинский университет энергетики и связи», ул. 126/1, Алматы, Казахстан
Реферат
Статья посвящена вопросам надежности, длительной тепловой мощности и КПД водогрейных котлов ПТВМ и КГВМ. На основании анализа статистических данных, испытаний и отдельных работ по повышению эффективности и надежности башенных водогрейных котлов ПТВМ-100, выполненных в Казахстане, можно сказать, что реконструкция котлов ПТВМ-100, выполненная на ТЭЦ в основном было направлено на повышение надежности при сохранении эффективности работы котлов практически без изменений.
Если котел работает на мазуте и без периодических промывок, то стабильной работы можно добиться только при 75% номинальной эксплуатационной нагрузки. Предложенные авторами конструктивные изменения котлоагрегата ПТВМ-100 наряду с повышением надежности работы на мазуте и его тепловой мощности позволяют увеличить КПД котла до 91-92% при работе с номинальной нагрузкой и на мазуте. Конструкция нового водогрейного котла КВ-ГМ 55 горизонтальной конструкции включает в себя двухрядный двухлучевой экран, обтекающий топку, а новое расположение конвективных пакетов, которые теперь расположены рядом друг с другом, позволило повысить теплотехнические характеристики котла. котел значительно за счет интенсификации теплообмена и снижения температуры газов, выходящих из-за котлоагрегата, а также повысить КПД котла до 92,5% при номинальной нагрузке.
© The Authors, опубликовано EDP Sciences, 2019 г. разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.
Показатели текущего использования показывают совокупное количество просмотров статей (просмотры полнотекстовых статей, включая просмотры HTML, загрузки PDF и ePub, согласно имеющимся данным) и просмотров рефератов на платформе Vision4Press.
Данные соответствуют использованию на платформе после 2015 года. Текущие показатели использования доступны через 48-96 часов после онлайн-публикации и обновляются ежедневно в рабочие дни.
Нормативные характеристики котла водогрейного ПТВП 120. Котел водогрейный ПТВМ
Котлы серии ПТВМ. Предназначен для приема горячей воды температурой до 150`С в отдельных котельных для использования в системах отопления, вентиляции и горячего водоснабжения промышленных и бытовых объектов и на ТЭЦ.
Котел водогрейный ПВТ – пиковый теплонапорный газ-газ, т.е. может использоваться для покрытия пиковой части графика тепловой нагрузки.
Первоначально расшифровывалось как – “пиковое отопление водяное отопление на мазуте”, но позже в Москве все эти котлы были переведены на газ.
Котлы серии ПТВМ имеют следующие модификации: ПТВМ-30, ПТВМ-50, ПТВМ-60, ПТВМ-100, ПТВ-120 и ПТВ-180 соответственно, увеличивающие теплопроизводительность (гкал/час).
Все котлы ПТВМ в основном схожи друг с другом по конструкции, имеют башенную компоновку и выполнены в виде прямоугольной шахты, в нижней части которой находится полностью экранированная камерная топка.
Котлы собираются или из одинаковых, или из таких элементов, что обеспечивает унификацию их производства. Конструкция этих агрегатов допускает полуоткрытую установку. В этом случае к помещению примыкают только днище котла, где располагаются горелочные устройства, арматура, автоматика и дутьевые вентиляторы. Это удешевляет строительство здания ТЭЦ и создает удобство для летнего ремонта.
Для всех котлов кроме ПТВМ-180. Возможна установка как стального дымохода, непосредственно опирающегося на раму котла, так и с отдельным железобетонным или кирпичным дымоходом.
ПВТМ-30. и ПТВМ-50.
Устанавливается на районных тепловых пунктах (РТС). ПТВМ-50 – основное оборудование РТС Московского ТЭК (по крайней мере до 2000 года). Более мощные ПВТП-100 и ПТВМ-120 Исправлены как на РТС, так и на ТЭЦ. И, наконец, мощный ПТВМ-180. Только на ТЭЦ.
Технические характеристики котла “ПВТМ-30М”
Котлы ПТВМ-З0 предназначены для получения горячей воды давлением до 13,5 МПа и 150 МПа, применяются в системах отопления и ГВС, а также для технологических целей .
Топка котлов полностью экранирована трубами Ø160х3 мм, расположенными с шагом S=64 мм, и оборудована шестью газогазовыми горелками, установленными на боковых стенках.
| ||||||||||||||||||||||||
Технические характеристики котлов “ПВТМ-50 – 120”
| Технические характеристики | ПТВМ-50. | ПВМ-60 | ПТВМ-100 | ПВТ-120. |
|---|---|---|---|---|
| Топливо | Газ/мазут | |||
| Производство тепловой энергии, МВт. | 58,2 | 69,8 | 116,3 | 139,6 |
| Расчетное (избыточное) давление воды на входе в котел, МПа | 1,6 | |||
| Температура воды на входе, `с | 70 | |||
| Температура воды на выходе, `с | 150 | |||
| Диапазон регулирования нагрева по отношению к номинальному, % | 30-100 | |||
| МПа гидравлическое сопротивление, не более | 0,25 | |||
| Расход воды через котел, т/ч | 618 | 743 | 1235 | 1399 |
| Удельный расход условного топлива (расчетный), М3/МВтч/кг/МВтч | 154/132 | 156/134 | 156/134 | 155/133 |
| КПД котла брутто, %, не менее, по газу (мазуту) | 92,8 (91,1) | 91,7 | 92,3(90,1) | 92,3 |
| Удельный выброс оксидов азота Газ не более (мазут) | 0,23 (0,34) | |||
| Масса металла котла, кг, в расчете (с трубой) | 106000 | 144000 | 245500 | 245500 |
| Средний срок службы до записи, лет, не менее | 20 | |||
Техническое описание котла водогрейного ПТВМ-30М
Котел водогрейный газовый предназначен для установки в отопительных котлах в качестве основного источника теплоснабжения для получения горячей воды с температурой 150°С, применяемой в системах отопления, горячего водоснабжения промышленных и бытовых целей.
Котел прямоточный с П-образной замкнутой компоновкой поверхностей нагрева. Топка котла полностью экранирована трубами Ø60х3 мм, расположенными в шаге S=64 мм, и оборудована шестью газогазовыми горелками МГМГ – 6, установленными на боковых стенках.
Конвективные поверхности нагрева Расположены в конвективном газоходе с боковыми стенками, экранированными трубами Ø83×3,5 мм, представляющими собой стояки конвективных секций из труб Ø28×3 мм. Задняя стенка Конвективные газозащитные трубы Ø60×3 мм.
Трубопроводная система котла ПТВМ-30М Опора на рамную раму на 5,14м.
Диапазон регулирования нагрузки Котлы % от номинальной производительности. Изменение тепловой мощности котла осуществляется изменением количества работающих горелок.
Расход воды через котел Должен поддерживаться постоянным, при изменении тепловой нагрузки изменяется разница температур воды на входе и выходе из котла.
Котлы мазутные могут комплектоваться устройством газоимпульсной очистки (ГИО) для удаления внешних отложений с конвективной поверхности трубы на ГРАВ.
Техническое описание котлов водогрейных ПТВМ-50, ПТВМ-100, ПТВМ-120
Котлы водогрейные предназначены для получения горячей воды с температурой 150°С в отдельных котельных, используемых в системах отопления, ГВС снабжения промышленных и бытовых нужд и на ТЭЦ.
Котлы ПТВМ-50 и ПТВ-100 Может работать как в основном режиме, так и в пиковом (для подогрева технической воды) соответственно от 70 до 150°С и от 110 до 150°С.
Котлы имеют башенную компоновку : Над вертикальной тепловой камерой расположена конвективная поверхность нагрева. Топочная камера экранирована трубами Ø60×3 мм.
Конвективная поверхность нагрева котлов ПТВМ-100 и ПТВМ-120 состоит из восьми пакетов, а котла ПВТ-50 – Из четырех пакетов, набирается из П-образных шайб из труб Ø28х3 мм. Боковые стенки конвективной газовой установки закрыты трубами Ø83х3,5 с шагом 128 мм и одновременно являются конвективно-выборными стояками.
Трубопроводные системы котлов Подвешиваются к раме верхних коллекторов и свободно расширяются вниз.
Котел ПВТ-50 Оснащен 12 газогазовыми горелками МГМГ-6 – по шесть с каждой стороны.
Котел ПВТМ-100
Котел ПВТ-120 Оснащен 16 газогазовыми горелками МГМГ-8 – по восемь с каждой стороны.
Каждая горелка оснащена индивидуальным дутьевым вентилятором.
При согласовании котлы также могут комплектоваться зарубежными и отечественными газовыми горелками соответствующего исполнения (имеющими необходимые технические характеристики, сертификат соответствия и разрешение на применение Ростехнадзора).
Техническое обслуживание горелки, ее описание и технические характеристики приведены в документации, прилагаемой к горелочным устройствам.
Котлы имеют облегченную оболочку и теплоизоляцию.
https://pandia.ru/text/78/369/images/image006_45.jpg “Alt=”(!Язык: котел Водогрейный ПТВМ-50″>.jpg” alt=”Технические характеристики котла ПТВМ-180″>!}
Котлы ПТВ-120 (КМ-ГМ-139,6-150) имеют башенную укладку: конвективная поверхность нагрева расположена над вертикальной тепловой камерой прямоугольной формы.
Топочная камера экранирована трубами Ø60х3 мм с шагом 64 мм и разделена двойным экраном из трубы Ø60х3 мм с шагом
Конвективная поверхность нагрева котлов ПТВ-120 (ТП-ГМ-139,6-150) состоит из восьми пакетов, набрана П-образными шайбами из труб 28х3 мм. Боковые стенки конвективной газовой установки закрыты трубами 83х3,5 мм, с шагом 128 мм и одновременно являются конвективно-выборными стояками.
Трубные системы котлов ПТВ-120 (СВ-ГМ-139,6-150) трубные системы подвешиваются за каркас за верхние коллекторы) и расширяются вниз.
Конструкция котлов ПТВМ-120 (ТМ-ГМ-139,6-150) допускает полуоткрытую установку – к помещению огорожена только нижняя часть котла, где расположены горелочные устройства, арматура, автоматика и дутьевые вентиляторы, что значительно удешевляет строительство здания теплоцентрали и создает Удобства для летнего ремонта.
Для котлов ПВТ-120 (КМ-ГМ-139,6-150) возможна установка как со стальным дымоходом, непосредственно опирающимся на каркас котла, так и с отдельным железобетонным или кирпичным дымоходом.
Котлы ПТВМ-120 (HM-GM-139,6-150) оборудованы шестнадцатью газогазовыми горелками МГМГ-8, расположенными попарно на передней и задней стенках по восемь штук с каждой стороны. Каждая горелка оборудована индивидуальным дутьевым вентилятором.
По согласованию с ОАО «Бийский котельный завод» котлы ПТВ-120 (ТМ-ГМ-139,6-150) также могут комплектоваться зарубежными и отечественными газовыми горелками соответствующей производительности.
Для очистки конвективной части котлов ПТВМ-120 (ТП-ГМ-139,6-150) предусмотрена промывка сетевой водой с использованием специальных насадок соплового типа. Расход воды зависит от режима работы котла: в зимний период используется 4-я схема оборота воды, в летний период – двухходовая (пиковая). При 4-м шасси вода из системы отопления сводится в один нижний коллектор и проходит через все элементы поверхности нагрева котла, совершая подъемно-сливные движения, после чего через нижний коллектор возвращается в тепловую сеть. При двухходовой воде вода поступает одновременно в два нижних резервуара и, нагреваясь, удаляется в тепловую сеть.
При этом пропускалось почти в два раза больше воды, т.к. она поступает в котел с более высокими температурами: 110°С вместо 70°С.
Котлы ПВТМ-120 (КМ-ГМ-139,6-150) имеют облегченную рубку и теплоизоляцию каркаса. Предприятие и теплоизоляционные материалы в поставку завода не входят.
Котлы ПТВМ Производительность: 30; пятьдесят; 100 МВт.
Котлы водогрейные предназначены для установки в отопительных котлах в качестве основного источника теплоснабжения для получения горячей воды с температурой 150°С, применяемой в системах отопления, горячего водоснабжения промышленного и бытового назначения и на ТЭЦ.
Технические характеристики котлов ПТВМ-30
Котел прямоточный с п-образной замкнутой компоновкой поверхностей нагрева. Топка котла полностью экранирована трубами 060х3 мм, расположенными в шаге S=64 мм, и оборудована шестью газогазовыми горелками МГМГ-6, установленными на боковых стенках.
Конвективные поверхности нагрева располагаются в конвективном газоходе с боковыми стенками, экранированными трубами 083х3,5 мм, представляющими собой стояки конвективных секций из труб 028х3 мм.
Задняя стенка конвективной газовой установки экранирована трубами 60х3 мм. Трубопроводная система котла ПТВ-30 опирается на рамную раму высотой 5,14 м.
Диапазон регулирования нагрузки котлов 30 -100% от номинальной мощности. Изменение тепловой мощности котла осуществляется изменением количества работающих горелок. Расход воды через котел должен поддерживаться постоянным, при изменении тепловой нагрузки изменяется разница температур воды на входе и выходе из котла.
По согласованию котлы могут комплектоваться любыми зарубежными или отечественными газовыми горелками соответствующей производительности.
Жидкотопливные котлы могут быть оснащены устройством газовой импульсной очистки (ГИО) для удаления внешних отложений с поверхностей нагрева конвективных поверхностей.
Технические характеристики | ПВТМ-30. |
Вид топлива | Газ/мазут |
Подача поливной воды в котел, не более, МПа | |
Температура воды на входе, °С | |
Диапазон регулирования теплоемкости применительно к горным работам, % | |
Расход воды, т/ч | |
Расход топлива, м/ч газ/кг/ч-мазут | |
Температура уходящих газов, °С, газ/мазут | |
Полный назначенный срок службы, не менее | |
КПД котла, %, не менее, газ/мазут |
Возможно изготовление котла на давление 2,5
Технические характеристики котлов ПТВМ-50 и ПТВМ-100
Котлы ПТВМ-50 и ПТВ-100 могут эксплуатироваться как в основном режиме, так и в пиковом ( для нагрева технической воды) соответственно от 70 до 150°С и от 110 до 150°С.
Котлы имеют башенную компоновку: над вертикальной тепловой камерой расположена конвективная поверхность нагрева. Топочная камера экранирована трубами 060х3 мм. Конвективная поверхность нагрева котлов ПТВ-100 состоит из восьми пакетов, а котла ПТВ-50 – из четырех пакетов. Отвод от П-образных шайб из труб 028х3 мм. Боковые стенки конвективной газовой установки закрыты трубами 083х3,5 с шагом 128 мм и одновременно являются конвективно-выборными стояками. Трубные системы котлов подвешены к каркасу за верхние коллекторы и свободно расширяются вниз.
Котел ПТВМ-50 оборудован 12 газопортальными горелками МГМГ-6 – по шесть с каждой стороны. Котел ПТВМ-100 оборудован 16 газогазовыми горелками МГМГ-8 – по восемь с каждой стороны. Каждая горелка оборудована индивидуальным дутьевым вентилятором. По согласованию котлы могут комплектоваться любыми зарубежными или отечественными газовыми горелками соответствующей мощности.
Жидкотопливные котлы могут быть оснащены устройством газовой импульсной очистки (ГИО) для удаления внешних отложений с поверхностей нагрева конвективных поверхностей.
