Пушка Гаусса своими руками
Несмотря на относительно скромные размеры, пистолет Гаусса – это самое серьезное оружие, которое мы когда-либо строили. Начиная с самых ранних этапов его изготовления, малейшая неосторожность в обращении с устройством или отдельными его компонентами может привести к поражению электрическим током. Будьте внимательны!
Сергей Апресов
Обладать оружием, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее, — это круто. Наблюдать, как равнодушные к технике люди невольно фиксируют на устройстве взгляд, а заядлые геймеры спешно подбирают с пола челюсть, — ради этого стоит потратить денек на сборку пушки Гаусса.
Как водится, начать мы решили с простейшей конструкции — однокатушечной индукционной пушки. Эксперименты с многоступенчатым разгоном снаряда оставили опытным электронщикам, способным построить сложную систему коммутации на мощных тиристорах и точно настроить моменты последовательного включения катушек.
Мотаем на ус
Главный силовой элемент нашей пушки — катушка индуктивности. С ее изготовления стоит начать сборку орудия. Возьмите отрезок соломинки длиной 30 мм и две большие шайбы (пластмассовые или картонные), соберите из них бобину с помощью винта и гайки.
Начните наматывать на нее эмалированный провод аккуратно, виток к витку (при большом диаметре провода это довольно просто). Будьте внимательны, не допускайте резких перегибов провода, не повредите изоляцию. Закончив первый слой, залейте его суперклеем и начинайте наматывать следующий. Поступайте так с каждым слоем. Всего нужно намотать 12 слоев. Затем можно разобрать бобину, снять шайбы и надеть катушку на длинную соломинку, которая послужит стволом. Один конец соломинки следует заглушить. Готовую катушку легко проверить, подключив ее к 9-вольтовой батарейке: если она удержит на весу канцелярскую скрепку, значит, вы добились успеха. Можно вставить в катушку соломинку и испытать ее в роли соленоида: она должна активно втягивать в себя отрезок скрепки, а при импульсном подключении даже выбрасывать ее из ствола на 20−30 см.
Препарируем ценности
Для формирования мощного электрического импульса как нельзя лучше подходит батарея конденсаторов (в этом мнении мы солидарны с создателями самых мощных лабораторных рельсотронов).
Конденсаторы хороши не только большой энергоемкостью, но и способностью отдать всю энергию в течение очень короткого времени, до того как снаряд достигнет центра катушки. Однако конденсаторы необходимо как-то заряжать. К счастью, нужное нам зарядное устройство есть в любом фотоаппарате: конденсатор используется там для формирования высоковольтного импульса для поджигающего электрода вспышки. Лучше всего нам подходят одноразовые фотоаппараты, потому что конденсатор и «зарядка» — это единственные электрические компоненты, которые в них есть, а значит, достать зарядный контур из них проще простого.
Разборка одноразового фотоаппарата — это этап, на котором стоит начать проявлять осторожность. Вскрывая корпус, старайтесь не касаться элементов электрической цепи: конденсатор может сохранять заряд в течение долгого времени. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с ручкой из диэлектрика. Только после этого можно касаться платы, не опасаясь получить удар током.
Расставляем приоритеты
Подбор емкости конденсаторов — это вопрос компромисса между энергией выстрела и временем зарядки орудия. Мы остановились на четырех конденсаторах по 470 микрофарад (400 В), соединенных параллельно. Перед каждым выстрелом мы в течение примерно минуты ждем сигнала светодиодов на зарядных контурах, сообщающих, что напряжение в конденсаторах достигло положенных 330 В. Ускорить процесс заряда можно, подключая к зарядным контурам по несколько 3-вольтовых батарейных отсеков параллельно. Однако стоит иметь в виду, что мощные батареи типа «С» обладают избыточной силой тока для слабеньких фотоаппаратных схем.
Определяем зоны безопасности
Мы никому не посоветуем держать под пальцем кнопку, разряжающую батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле. Его управляющий контур подключается к 9-вольтовой батарейке через кнопку спуска, а управляемый включается в цепь между катушкой и конденсаторами. Правильно собрать пушку поможет принципиальная схема. При сборке высоковольтного контура пользуйтесь проводом сечением не менее миллиметра, для зарядного и управляющего контуров подойдут любые тонкие провода. Проводя эксперименты со схемой, помните: конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разряжайте их коротким замыканием.
Подводим итог
Процесс стрельбы выглядит так: включаем тумблер питания; дожидаемся яркого свечения светодиодов; опускаем в ствол снаряд так, чтобы он оказался слегка позади катушки; выключаем питание, чтобы при выстреле батарейки не отбирали энергию на себя; прицеливаемся и нажимаем на кнопку спуска.
Результат во многом зависит от массы снаряда. Нам с помощью короткого гвоздя с откусанной шляпкой удалось прострелить банку с энергетическим напитком, которая взорвалась и залила фонтаном полредакции. Затем очищенная от липкой газировки пушка запустила гвоздь в стену с расстояния в полсотни метров. А сердца поклонников фантастики и компьютерных игр наше орудие поражает без всяких снарядов.
Пушка гаусса своими руками – пошаговая инструкция по изготовлению своими руками в домашних условиях + 130 фото-обзоров лучших способов
Какой мальчишка не мечтает сделать в домашних условиях настоящее оружие? Какие только вещицы не выполняют роль боевого вооружения – палки, рогатки и т.п. А ведь мечта о настоящем оружие вполне осуществима – стоит только взяться за изготовление пистолета Гаусса. Во время работы необходимо быть крайне осторожным – малейшая неосторожность или ошибка в действиях и можно получить удар током!
Содержимое обзора:
О «короле математики»
Признанный одним из самых гениальных математиков всех времен, немец Карл Гаусс жил в XVII-XVIII вв.
Согласно достоверным данным, именно Гаусс открыл формулу арифметической прогрессии, когда школьный учитель желая надолго занять учеников делом, дал им задание высчитать сумму чисел от одного до ста.
Юный Карл дал ответ через несколько минут. До глубокой старости, а прожил он почти 80 лет, большинство математических вычислений Гаусс проводил в уме.
Портативное оружие – названо в его честь, т.к. именно Гаусс заложил основы электромагнетизма, а метод ускорения масс приводит в действие пушку его имени.
Простейшая конструкция
Хоть речь идет о самом элементарном устройстве, обойтись только теми материалами, которые имеются в доме не удастся. Следует приобрести:
- конденсаторы до четырехсот Вт, с общей ёмкостью до двух сотых фарад;
- изолированный провод из меди диаметром чуть менее одного миллиметра;
- тумблер с кнопкой;
- батарейные отсеки;
- пять штук одноразовых фотоаппаратов;
- реле;
- коктейльные соломинки;
- игрушечный пистолет или любое другое детское оружие.
Имея на руках необходимый комплект деталей можно смело приступать к изготовлению электромагнитной пушки.
Главная часть изделия
Катушка индуктивности является основным элементом оружия. С изготовления этого элемента рекомендуется начать сборку изделия:
- из пластмассы или картона вырезается пара объемных шайб;
- нанизываем шайбы на соломинку длиной в три сантиметра и оформляем заготовку как бобину;
- аккуратно, впритык, виток за витком наматываем проволоку;
- оформив первый ряд, смазываем клеем и продолжаем наматывание до тех пор пока не получим дюжину рядов;
- с бобины снимаются шайбы, прикрепляется соломинка, предназначенная для выполнения роли оружейного дула;
- один из концов соломинки наглухо закрывается.
Проверка готовности изготовленного оружия проводится очень просто – следует подсоединить изделие к стандартной батарейке (девять вольт) и если пушка на весу удержит небольшой по весу металлический предмет, значит все сделано правильно.
Испытание готовой пушки-игрушки
Следуя рекомендациям инструкции, как сделать пушку Гаусса, проверка готовности проводится следующим образом. Если в соломинку активно втягивается часть канцелярской скрепки, а после импульсивного подключения к источнику питания «снаряд» выбрасывается из ствола на расстояние до тридцати сантиметров, следовательно, орудие готово к проведению боевых действий.
Многоступенчатая пушка
Справившись со сборкой простейшего варианта оружия можно перейти к более сложному варианту. Ведь настоящая пушка Гаусса обязательно должна быть многоступенчатой.
Чтобы сформировать значительный электрический импульс, необходимо создать целую батарею конденсаторов. Этот тип устройств отличается высокой ёмкостью, и способностью передать энергию за короткий временной промежуток, позволяющий «снаряду» орудия добраться до центральной части катушки.
Любой конденсатор требует подзарядки. Подобного типа зарядные устройства имеются в фотоаппаратах.
При изготовлении пушки Гаусса подойдут элементы одноразовых фотографических приборов, т.к. в них и конденсатор и зарядное устройство представляют собой единое целое. Изъять их из фотоаппарата очень просто.
Этапы работы
При извлечении необходимых деталей из фотоаппарата, следует проявлять максимальную осторожность – нельзя прикасаться к фрагментам электрической цепи.
Важно! Замкните выводы конденсатора отверткой, и только после этого можно начинать работу по извлечению необходимых деталей.
Удаляем с зарядного устройства скобы батарейки.
Следует отпаять конденсатор.
Затем припаиваем перемычку к контактам кнопки зарядного устройства.
Необходимо подготовить пять подобных элементов.
Оптимальная ёмкость
Подбор идеальной ёмкости для оружия – очень важный момент. Лучше всего остановиться на варианте из четырех конденсаторов с мощностью в четыре сотни Ватт, соединенных параллельно.
После выстрела, приблизительно минуту нужно подождать, пока сигналы диодов покажут, что напряжение достигло необходимого минимума.
Ускорить процесс зарядки можно, подключив не одно, а три зарядных устройства одновременно, но следует учесть, что батарейки «С» типа слишком мощные для схемы, изъятой из фотоаппарата, и могут быстро вывести ее из строя.
Наличие пяти батарей подразумевает использование только одной, а остальные являются своеобразными запасными элементами для оружия.
Важно! Следует обратить внимание на расположение дорожек проводящих заряд – каждый проводок необходимо прикрепить в нескольких удобных для использования местах.
Техника безопасности
Ввиду того, что общая мощность батарей оружия четыре сотни вольт, то управление спусковым механизмом лучше доверить не собственному пальцу, а специальному реле.
Управление реле, посредством кнопки спуска, осуществляется с помощью присоединения к батарее в девять вольт..png)
Внимательно изучите схему по созданию пушки, чтобы избежать возможных ошибок.
Важно! Во время сборки высоковольтного изделия необходимо использовать провод с сечением не менее одного миллиметра. Зарядный и управляемый контуры могут присоединяться к катушке любыми проводами.
Проверяя работу своего изделия, прежде чем прикоснуться к конденсаторам, следует разрядить их с помощью короткого замыкания.
Проведение стрельбы
Несмотря на свое игрушечное предназначение, выстрел может произвести значительные повреждения. Сам процесс происходит следующим образом:
- с помощью тумблера включается питание изделия;
- дожидаемся момента, когда светодиоды начинают свечение, сигнализируя о наборе необходимой мощности заряда;
- вводим «снаряд» в дуло пушки;
- выключаем питание;
- наводим прицел и производим выстрел.
Выстрелом, используя в качестве «снаряда» гвоздь, можно пробить банку с пивом или попасть в стену с расстояния в полусотни метров.
Еще один вариант оружия
Для изготовления этого варианта пушки потребуются следующие детали:
- восемь больших конденсаторов, с мощностью до 50 вольт каждый;
- выключатель;
- катушка с двумя десятками витков;
- толстый провод из меди.
В процессе работы понадобятся клей и паяльник.
Ход работы
Этап № 1. Склеиваем по два конденсатора таким образом, чтобы положительные клеммы находились вместе. Всего оформляется четыре группы, которые накладываются одна на другую.
Этап № 2. Клеммы со знаком «+» соединяются. К ним припаивается провод.
Этап № 3. Та же процедура проводится с отрицательными полюсами клемм. Провод должен максимально покрывать всю площадь изготовляемой конструкции.
Этап № 4. В качестве дула используем соломинку для коктейля и подготавливаем соответствующий снаряд для пушки.
Этап № 5. Присоедините к конструкции выключатель, способный работать при высокой силе тока.
Этап № 6. Проверьте правильность соединений. Особое внимание обратите на правильную сборку положительных и отрицательных полюсов клемм.
Таким образом у нас получилась пушка Гаусса, осталось только испробовать ее в действии.
Реально ли использование?
Теоретически пушка Гаусса обладает преимуществом перед любым другим видом стрелкового вооружения. Это:
- отсутствие гильз;
- неограниченная начальная скорость заряда;
- возможность осуществления выстрела в любой среде включая космос;
- простота конструкции.
Но имеются и следующие существенные недостатки:
- низкий коэффициент полезного действия;
- огромный расход энергии;
- долгое время накопления энергии для заряда;
- большой вес реально действующей конструкции.
Фактически, при нынешнем уровне развития технологий, использование пушки Гаусса в качестве оружия невозможно. Остается только разглядывать фотографии пушки Гаусса или наблюдать за применением ее аналогов супер-героями типа Джеймса Бонда в фантастических фильмах.
Фото пушки гаусса своими руками
Самодельная мини-плазменная пушка, сделанная своими руками
Ручная катушка Тесла с питанием от батареи «Плазменная пушка»

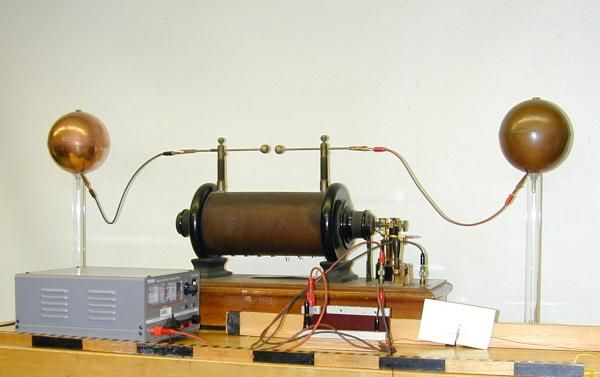

Конструкция этой катушки Тесла основана на более крупном проекте катушки Тесла с батарейным питанием, но с целью получения гораздо меньшего и портативного устройство. Цепь модулятора импульсов мощности используется для управления двумя небольшими высоковольтными катушками зажигания, соединенными вместе в «встречно-параллельной» конфигурации. Выходной сигнал выпрямляется и используется для зарядки емкостного конденсатора катушки Теслы с небольшим искровым разрядником.
| ВНИМАНИЕ! В этом проекте используются опасные высокие напряжения! |
Этот проект уже устарел. Оцените новый, более мощный самодельный плазменный пистолет! |
Прибор упакован в корпус дешевой аккумуляторной дрели из магазина “Сделай сам”. В этой дрели использовалась батарея на 18 В, и она поставляется с зарядным устройством, что делает ее идеальной для данного проекта. Используемая схема драйвера катушки зажигания получает прямой вход 12–30 В, который подключается с помощью оригинального переключателя от дрели.
В этом видеоклипе показано, как плазменная пушка заставляет ближайшую лампочку загораться, как будто это плазменный шар.
Высокая частота и высокое напряжение плазменной пушки вызывают ионизацию аргона в лампочке. Это создает стримеры, которые притягиваются к удерживающим его пальцам.
Устройство потребляет около 6 ампер от хорошо заряженной батареи 12 В, что делает общую потребляемую мощность около 72 Вт.
К сожалению, эта низкая мощность означает, что плазменные дуги будут ограничены по размеру, но, поскольку это ручное управление, это, вероятно, хорошо. Типичная длина выходных дуг составляет от 5 до 7 см
Такая маленькая катушка Тесла по своей природе имеет довольно высокую резонансную частоту, которая в данном случае составляет около 500 кГц. Эта частота слишком высока, чтобы ощущаться как поражение электрическим током, но при ударе вы можете почувствовать низкочастотную составляющую скорости срабатывания искрового разрядника.
| СПИСОК ЧАСТЕЙ | |
| ШИМ-OCXi | Цепь привода |
| SW1 | Триггерный переключатель |
| Искровая катушка 1 и 2 | Маленькие катушки зажигания |
| Д1 | Диод 20 кВ x 4 |
| С1 | 1 нФ 15 кВ |
| С2 | 2 нФ 15 кВ |
| С3 | Сфера с верхней загрузкой |
| Л1 | Радиочастотный дроссель 10 мкГн |
| L2 | Радиочастотный дроссель 10 мкГн |
| Л3 | Первичная катушка TC |
| Л4 | TC Вторичная катушка |
| Входное напряжение | 12 В постоянного тока |
| Потребляемая мощность | Макс. 75 Вт |
| Максимальная длина дуги | 5 см (в воздухе) |
| 7 см (в газе) | |
| Выходное напряжение (прибл.) | 50 кВ |
| Первичный трансформатор | 2 маленькие катушки зажигания |
| Искровой разрядник | Герметичный статический зазор. ~4мм |
| Основные витки | 5 |
| Первичный диаметр | 70 мм |
| Первичная индуктивность | 1мкГн |
| Второстепенные витки | 520 |
| Дополнительная высота | 135 мм |
| Вторичный диаметр | 26 мм |
| Вторичная индуктивность | 900 мкГн |
| Вторичное сопротивление | 10 Ом |
| Верхняя загрузка | Сфера 32 мм |
| Особенности | Ручной |
| Портативный | |
| Питание от батареи | |
| Триггер активирован | |
| Плазменный/пламенный разряд | |
Основная схема управления представляет собой схему широтно-импульсной модуляции с защитой от скачков высокого напряжения.
Он отрегулирован так, чтобы получить максимальную отдачу от двух катушек зажигания.
Две катушки зажигания были сняты с кожуха, чтобы уменьшить общий размер и обеспечить доступ к внутренней проводке. Входы подключены встречно-параллельно, чтобы поддерживать высокое зарядное напряжение под нагрузкой.
Высоковольтные выходы искровых катушек подключены к выпрямителю (D1), состоящему из четырех высоковольтных диодов, залитых эпоксидной смолой. К нему подключен небольшой сглаживающий конденсатор (C1), который помогает уменьшить пульсации на выходе высокого напряжения постоянного тока. Резервуарный конденсатор (C2) заряжается от источника постоянного тока высокого напряжения через два ВЧ-дросселя (катушки индуктивности L1 и L2), которые служат для предотвращения влияния ВЧ-колебаний первичной цепи ТП на остальную часть цепи.
Предыдущая конструкция катушки Тесла с питанием от батареи должна была быть хорошо подключена к хорошему радиочастотному заземлению, такому как металлический стержень в земле.
Без этого выходной сигнал был бы ограничен, а схема драйвера была бы склонна к отказу.
В этой мини-катушке Тесла соединение с радиочастотным заземлением осуществляется путем подключения ее к медной прокладке на рукоятке.
Тело человека, держащего устройство, используется в качестве радиочастотного заземления, а большая площадь меди обеспечивает распределение энергии для предотвращения радиочастотных ожогов.
В большинстве катушек Теслы это было бы небезопасно, но это устройство очень маломощное, поэтому риск поражения электрическим током невелик. Сама РФ, вероятно, не слишком здорова!

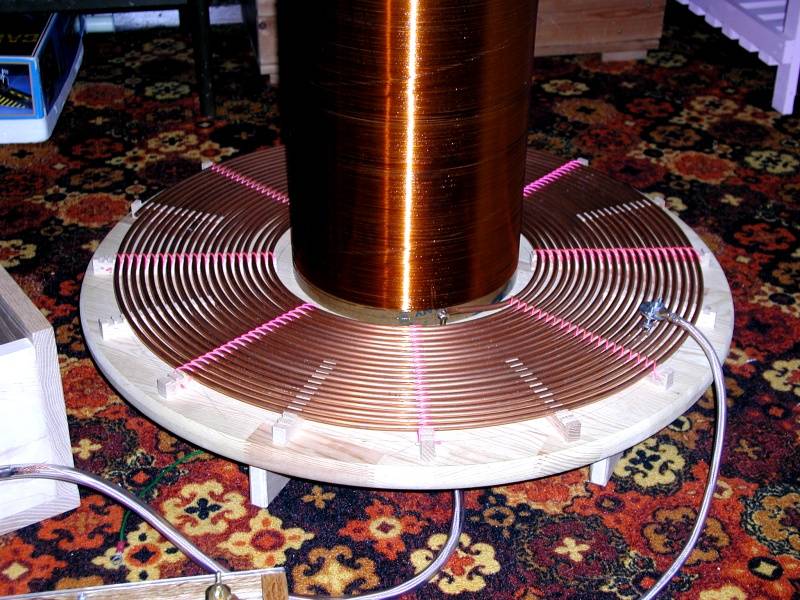

Деталь TC (катушка Тесла) использует обычный одиночный статический искровой разрядник и плоскую первичную конструкцию для простоты и размера. Первичная обмотка плотно намотана вокруг основания вторичной обмотки несколькими слоями изоляционной ленты, предотвращающей пробой.
Сфера с верхней загрузкой сделана из металлической рукоятки, в которой просверлены отверстия для выпуска газа с конца.
Трубка от этой сферы проходит внутри вторичной обмотки к задней части рукоятки, где ее можно подключить к источнику газа.
При использовании инертных газов, таких как аргон или неон, выходные дуги будут перемещаться вдоль потока газа. Это позволяет направлять плазму по прямой линии от наконечника плазменной пушки. Также можно использовать газ бутан, который превращает эту штуку в своего рода гибрид огнемета и плазменной пушки. Электричество проводится вдоль пламени от его кончика. Вы можете увидеть фотографии этого эффекта на нашей странице плазмы.
Помимо создания крутых плазменных дуг, это устройство даже передает электроэнергию по беспроводной сети. Он может зажечь лампочки и люминесцентные лампы, просто находясь рядом.
Помехи, создаваемые этой беспроводной энергией, могут привести к тому, что все виды электронных устройств будут включаться и выключаться или начинать работать хаотично.
Это связано с тем, что энергия вызывает индуцирование крошечных токов в дорожках и проводах в устройствах. Если бы простая схема имела резонансную частоту, совпадающую с частотой плазменной пушки, можно было бы собирать беспроводную энергию с большего расстояния.
Есть несколько улучшений, которые можно внести в эту конструкцию, что может привести к увеличению пропускной способности и, следовательно, к увеличению дуги.
Искровой разрядник представляет собой одиночный разрядник, запечатанный внутри пластикового корпуса в целях безопасности и размера. Этот тип переключения будет иметь плохую производительность из-за трудностей гашения и накопления оксида. Твердотельная версия была бы лучше, но она, вероятно, была бы больше и значительно дороже.
Большая верхняя нагрузка позволила бы увеличить прорывы, но также потребовала бы большей первичной емкости. Вторичная катушка также довольно длинная по сравнению с ее шириной. В идеале он должен быть короче и шире.
В заключение, это был интересный проект, и мы надеемся, что вы найдете эту информацию полезной и интересной.

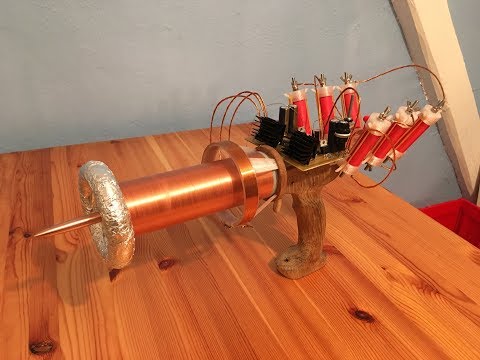

Портативный самодельный катушечник Теслы стреляет молниями мощностью 20 000 вольт! « Страх перед молнией :: WonderHowTo
- Автор Джастин Мейерс
Катушки Теслы совершенно безумны, но бесспорно очаровательны. И их можно использовать для многих вещей, от рисования электричеством до музыкальных дуэлей. Но у одного триггерного счастливчика есть другое применение для катушки Теслы, стреляющей молниями. Оружие.
Вдохновившись графическим романом в стиле стимпанк «Пять кулаков науки» , в котором рассказывается о войне токов между Теслой и Эдисоном, Роб Фликенгер не мог не воссоздать личное оружие главного героя, портативную катушку Тесла.
Это не то же самое, что катушка или теоретический луч смерти Теслы. Это на самом деле катушка Тесла с искровым разрядником! Это портативный, работающий от батареек, высоковольтный шутер!

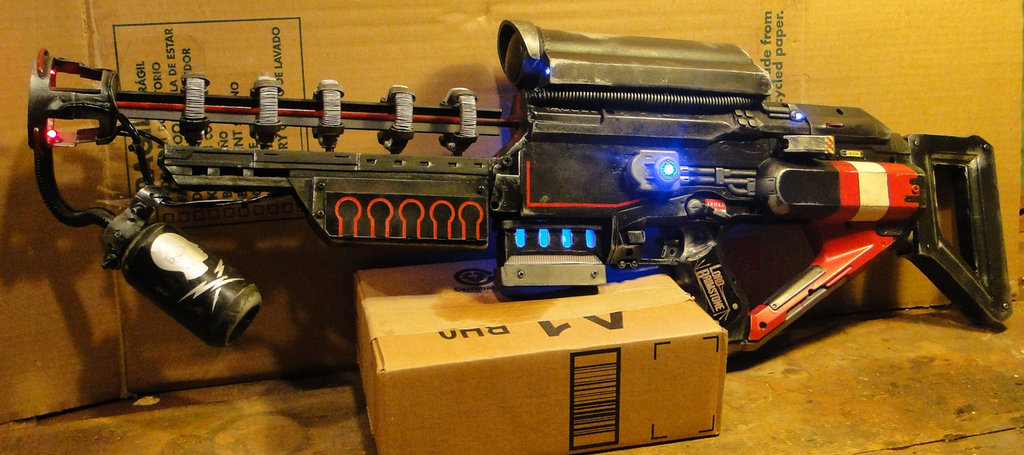

Этот смертоносный высоковольтный зверь состоит из старого пистолета Nerf с новым алюминиевым корпусом, отлитым в песчаные формы, фарфорового высоковольтного переключателя, 18-вольтовой батареи от аккумуляторной дрели, 6 конденсаторов, схемы драйвера ZVS и обратного хода. трансформатор, который катапультирует эти 18 вольт до 20 000 вольт! Чтобы увидеть весь проект, ознакомьтесь со статьей на сайте Роба. И обязательно следите за обновлениями там, чтобы узнать подробности и посмотреть видео-демонстрацию!
Как бы это ни выглядело как настоящее оружие, это не так. Роб заявил на своем сайте, что он может кого-то ранить, если вы ударите его им по голове, но что вы, скорее всего, пораните себя, если на самом деле выстрелите из него.
