Распечатка чертежей формата А4, А3, А2, А1 в Саратове

Салон оперативной полиграфии Фотомикс является центром по распечатке документов, созданных в системах: Autocad (Автокад), Компас, CorelDraw в Саратове. Распечатка чертежей, схем, таблиц формата А4, А3, А2, А1 осуществляется на инженерных плоттерах, с использованием листовой или рулонной бумаги. В зависимости от проекта, который требуется распечатать, можно выбрать бумагу нужной плотности.

Распечатка чертежей формата А4, А3, А2, А1 из систем Autocad (Автокад) и Компас на листовом «гознаковском» ватмане обеспечивает точное соблюдение формата чертежа, рамки и штампа (основной надписи), что является обязательным требованием к работам студентов.

В печать принимаются файлы формата Autocad (Автокад), Компас, CorelDraw, PDF, а также фалы растровой графики JPG, TIFF, BMP и пр.



Размеры форматов

В России для технической документации (чертежи, схемы, тексты) стандартизованы форматы от A4 до A1 (с правилами складывания до A4 для хранения), в соответствии с международным стандартом на бумажные форматы ISO 216.

Размер формата А1 – 594 х 841 мм;  Размер формата А2 – 420 х 594 мм; Размер формата А3 – 297 х 420 мм; Размер формата А4 – 210 х 297 мм.



Чертежная рамка формата А1

Здесь вы можете скачать чертежную рамку формата А1 с основной надписью (штампом).

Выбрать продукт

Размеры в формате инженерных и архитектурных чертежей

Размеры в формате инженерных чертежей в дюймах

Меню форматов инженерных чертежей

Все блоки соответствуют указанным
** Не предпочтительны

Стандартные технические чертежи ANSI США
Размер листа Ширина (дюйм) Длина (дюймы) Горизонтальная зона Вертикальная зона
Горизонтальный 8,5 11,0 2 @ 5,50 2 @ 4,25
А Вертикальный 11,0 8,5 2 @ 4,25 2 @ 5,50
Б 11,0 17,0 4 @ 4,25 4 @ 2,75
С
17,0
22,0 4 @ 5,50 4 @ 4,25
Д 22,0 34,0 8 @ 4,25 4 @ 5,50
Е 34,0 44,0 8 @ 5,50 8 @ 4,25
Ф** 28,0 40,0 8 @ 5. 00 6 @ 4,67
Г** 11.00 22,5 мин.
90 макс.
6-24 @ 3,75 4 @ 2,75
Н ** 28,0 44,0 мин.
143,0 макс.
8-26 @ 5,50 8 @ 3,50
Д 34,0 55,0 мин.
176,0 макс.
10-32 @ 5,50 8 @ 4,25

К**

40,0 55,00 мин.
143,0 макс.
10-26 @ 5,50 8 @ 5. 00



Стандартные размеры чертежей США
Размер листа Ширина (дюймы) Длина (дюймы) Ширина (мм) Длина (мм)
А 9 12 228,6 304,8
Б 12 18 304,8 457,2
С 18 24 457,2 609,6
Д 24 36 609,6 914,4
Е 36 48 914,4 1219. 2

Чертежный лист, размеры листа, обозначение чертежа, основная надпись, граница и рамка, сетка привязки (зонирование), метки обрезки, масштаб ~ MECHTECH GURU

Принцип инженерных чертежей: лист чертежа, размеры листа, обозначение чертежа, основная надпись, граница и рамка, система координат сетки (зонирование), метки обрезки, масштаб

01 сентября 2022 г.

Технические чертежи должны быть подготовлены на чертежных листах стандартного размера. Правильная форма и размер объекта могут быть визуализированы на основе понимания не только его видов, но и различных типов используемых линий, размеров, примечаний, масштаба и т. д. Предоставить правильную информацию о чертежах всем заинтересованных лиц, чертежи должны быть подготовлены в соответствии с определенными стандартными методами, рекомендованными Бюро индийских стандартов (BIS).

Лист чертежей

Технические чертежи готовятся на листах чертежей стандартных размеров. Использование листа стандартного размера экономит бумагу и способствует удобному хранению чертежей.

Размеры листов

Основные принципы определения размеров чертежных листов:

(a) X : Y = 1 : 2 ,

(b) XY = 1

, где X и Y — стороны листа.

Для эталонного размера A0 (таблица ) с площадью поверхности 1 квадратный метр, X = 841 мм и Y = 1189мм.

Последовательные форматы получаются либо делением вдвое по длине, либо удвоением по ширине, причем площади находятся в соотношении 1:2.

Форматы листов чертежей

Обозначение чертежа

Исходный чертеж должен быть выполнен на самом маленьком листе, обеспечивая необходимую четкость и разрешение. Предпочтительные размеры в соответствии с серией ISO-A (первый вариант) чертежных листов приведены в табл.

Когда необходимы листы большей длины, используются специальные удлиненные размеры (второй вариант) (таблица). Эти размеры получаются путем удлинения более коротких сторон формата серии ISO-A до длины, кратной более коротким сторонам выбранного базового формата.

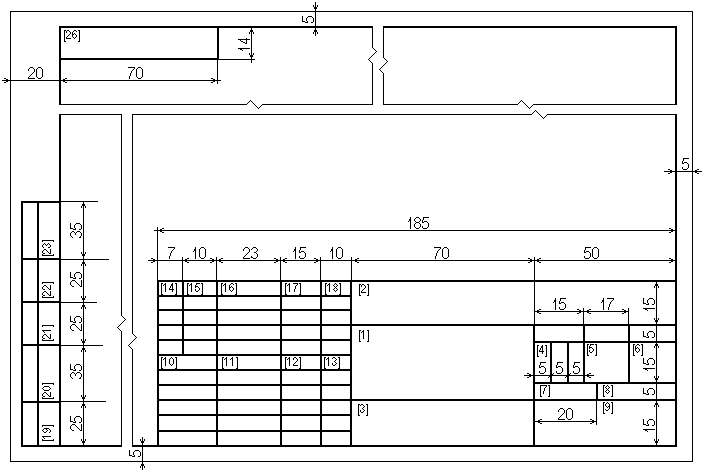

Основная надпись

Основная надпись должна располагаться в пространстве чертежа таким образом, чтобы ее местоположение, содержащее идентификатор чертежа, находилось в правом нижнем углу. Это необходимо соблюдать как для листов, расположенных горизонтально, так и вертикально.

Расположение основной надписи

Направление взгляда на основную надпись должно в целом соответствовать направлению взгляда на чертеже. Основная надпись может иметь максимальную длину 170 мм. На рисунке показана типичная основная надпись, содержащая следующую информацию:

(i) Название чертежа

(ii) Номер листа

(iii) Масштаб

(iv) Символ, обозначающий способ проецирования

(v) Название фирмы

(vi) Инициалы сотрудников нарисованы, проверены и одобрены.

ПРИМЕЧАНИЕ. Согласно Бюро стандартов Индии, SP-46:1998, «Практика инженерного черчения для школ и колледжей», предпочтительна проекция под первым углом.

Рамка и рамка

Рамки, ограниченные краями обрезного листа и рамки, ограничивающие пространство чертежа, должны быть предусмотрены для всех размеров листов. Рекомендуется, чтобы эти границы имели минимальную ширину 20 мм для размеров A0 и A1 и минимальную ширину 10 мм для размеров A2, A3 и A4 (рис.). Поле для записи для перфорации может быть предусмотрено на краю, слева от основной надписи.

Данные в основной надписи
900 12
Компоновка чертежного листа

Центровочные метки

Для облегчения позиционирования могут быть предусмотрены четыре центрирующих метки. рисунка при воспроизведении или микрофильмировании. Могут быть предусмотрены две ориентационные метки, указывающие ориентацию чертежного листа на чертежной доске.

Метрическая шкала градуировки

На всех чертежных листах (рис.), предназначенных для микрофильмирования, рекомендуется наносить безцифровую метрическую шкалу с минимальной длиной 100 мм и разделенной на 10 интервалов. Метрическая градуировка может быть расположена симметрично относительно центровой метки, рядом с рамкой на границе, с минимальной шириной 5 мм.

Система привязки к сетке (зонирование)

Рекомендуется использовать систему привязки к сетке для всех размеров, чтобы обеспечить простое расположение на чертеже деталей, дополнений, изменений и т. д. Количество делений должно быть кратно два и выбираются в зависимости от сложности рисунка. Рекомендуется, чтобы длина любой стороны сетки была не менее 25 мм и не более 75 мм. Прямоугольники сетки должны быть обозначены заглавными буквами по одному краю и цифрами по другому краю, как показано на рис. Направление нумерации может начинаться в углу листа, противоположном основной надписи, и повторяться на противоположных сторонах.

Метки обрезки

Метки обрезки могут быть нанесены по краям в четырех углах листа для облегчения обрезки. Эти отметки могут быть в виде прямоугольных равнобедренных треугольников или двух коротких штрихов в каждом углу (рис.).

Масштаб

Масштаб — это отношение линейного размера элемента объекта, представленного на чертеже, к реальному линейному размеру того же элемента самого объекта. По возможности желательно делать чертежи в натуральную величину, чтобы представить истинные формы и размеры. Если это невозможно, следует использовать максимально возможный масштаб. При рисовании очень маленьких объектов, таких как компоненты часов и другие подобные объекты, рекомендуется использовать масштабы увеличения.

Обозначение

Полное обозначение масштаба должно состоять из слова Масштаб, за которым следует указание его соотношения:

МАСШТАБ 1 : 1 для полного размера,

МАСШТАБ × : 1 для увеличенных масштабов,

МАСШТАБ 1 : × для уменьшенных масштабов.
