Формат. Рамка. Основная надпись. – Технология

    Чертежи выполняют на листах определённого размера, установленного ГОСТом. Это облегчает их хранение.

    Стандартом (ГОСТ 2.301-68*) установлены размеры листов для выполнения чертежей. Такие листы называются форматами  В общеобразовательных учебных заведениях вы будете пользоваться  фор­матом А4, размеры которого, 297 x 210 мм.

    При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.

   Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата                     Размер сторон формата» мм

          АО                                                     841×1189

А1                                                      841×594

А2                                                      420×594

A3                                                      420×297

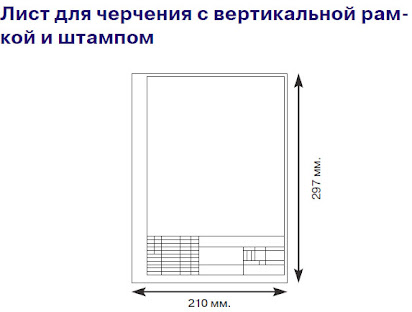

А4                                                      210×297



Прежде чем выполнять чертёж, формат оформляется рамкой, которая ограничивает его поле.

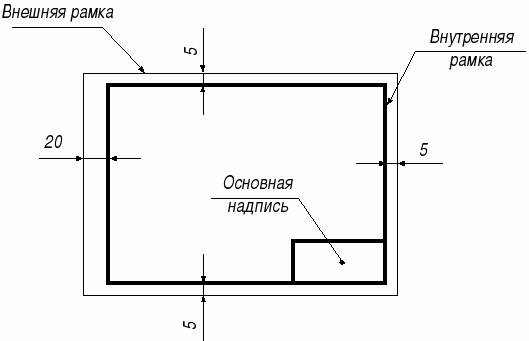

Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внешней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

На чертежах в правом нижнем углу располагают основную надпись.

Форму, размеры и содержание её устанавливает стандарт (ГОСТ 2.104-68*).

На учебных школьных чертежах основная надпись выполняется в упрощённом виде.

На производстве, согласно ГОСТ 2.301 – 68, листы формата А4 располагают только вертикально. В учебных общеобразовательных заведениях их используют как вертикально, так и горизонтально.

Формат, рамка и основная надпись чертежа

Формат, рамка и основная надпись чертежа  [c.14]

Чертеж каждой детали выполняется на отдельном лист стандартного формата, на котором наносится рамка и основная надпись.  [c. 260]

В начальной стадии создания рисунка необходимо ввести некоторые начальные установки из каких слоев будет рисунок состоять, на каком слое вы хотите начать рисунок, каким цветом, каким типом линий, какие гарнитуры шрифтов будут использованы в рисунке, размеры чертежа, единицы измерения и т.д. Заготовка, где есть ответы на указанные вопросы, может быть сделана заранее. Эта заготовка называется прототипом чертежа. В заготовке можно создать и определённые элементы, общие для всех чертежей, например, стандартную рамку и основную надпись. Можно заготовить несколько прототипов,соответствующих стандартным форматам чертежа с основной надписью.  

[c.146]

Внутреннюю рамку и основную надпись выполняют сплошными линиями, толщина которых немного меньше линий контура изображений. Площадь, оставшуюся после вычерчивания основной надписи, называют рабочим полем чертежа. Лист обрезают по внешней рамке формата, после того как чертеж полностью закончен.  [c.16]

Форматы листов чертежей определяются согласно ГОСТ 2.301-68 размерами внешней рамки, выполненной тонкой линией. Рабочее поле чертежа обводится сплошной толстой линией, расположенной на расстоянии 20 мм слева и по 5 мм сверху, справа и снизу от внешней рамки. Размеры основных форматов А4, АЗ, А2, А1, АО и схема образования дополнительных форматов показаны на рис. 1.29. На чертежах любого формата должна быть основная надпись, в которую заносится регламентируемая стандартом ГОСТ 2.104-68 информация. Основную надпись на любых форматах, кроме А4, располагают вдоль короткой или длинной стороны. На формате А4 она располагается только вдоль короткой стороны.  

[c.34]

Допускается выполнять на одном листе чертежи деталей и обо рочный чертеж, который располагается в правой нижней части листа при этом каждый чертеж выполняется на отдельном формате, имеющем рамку шириной 5 мм и основную надпись по форме 2 (ГОСТ 5293—60 рис. 367). Поле для подшивки и основную надпись по форме 2 (ГОСТ 5293—60, рис.

366) выполняют один раз независимо от количества размещенных на чертеже деталей.  [c.323]

В правом нижнем углу листа или гранки, вплотную к линиям рамки, помещается основная надпись— штамп листа или чертежа. В зависимости от формата листа и особенностей графической работы применяются различные штампы, образцы которых приводятся на фиг. 2.  [c.8]

Программа вернет вас в пространство листа, и по мере переме ения курсора на экране будет перемещаться вставляемый формат. Установите формат, совмещая нижнюю и правую вертикальную стороны внешней рамки с линиями рабочей зоны (рис. 24.4). Заполните основную надпись чертежа.  

[c.129]

В зависимости от указанного выше выбрать формат листа. Выполнить рамку чертежа, основную надпись (рис. 10.5) и спецификацию (рис. 10.6).  [c.309]

Выбрать формат листа, вычертить рамку чертежа, выполнить основную надпись и разграфить угловую спецификацию (соответственно числу входящих в сборку деталей).  [c.344]

Основные надписи и рамки выполняют сплошными основными тонкими линиями по ГОСТ 2.303-68 (рис. II.13-11.15). Располагают основные надписи в правом нижнем углу чертежа или другого технического документа (рис. 11.13 —11.15). Формат А4 располагается только вертикально (основная надпись внизу листа). Форматы больше А4 могут быть расположены как горизонтально, так и вертикально (основная надпись может быть нанесена как вдоль длинной, так и вдоль короткой стороны листа).  

[c.33]

Все чертежи оформляют рамкой, которую наносят внутри границ формата сверху, справа и снизу — на расстоянии 5 мм слева — на расстоянии 20 мм (для брошюровки чертежа). Внутри рамки в правом нижнем углу помещается основная надпись.   [c.7]

ОСНОВНАЯ НАДПИСЬ. Форма, размеры и содержание основной надписи для чертежей и других технических документов стандартизованы (ГОСТ 2. 104—68). Установлена единая форма для чертежей всех отраслей промышленности и вторая форма для текстовых документов. Главная часть основной надписи (штамп) располагается в правом нижнем углу рамки чертежа на листах формата 11 — вдоль короткой стороны, а на остальных — короткой или длинной.  [c.75]

Форматы располагают горизонтально (рис. 20, а) или вертикально (рис. 20,6), кроме чертежей на листе формата 11, который следует располагать только вертикально. Внутри формата чертят рамку на расстоянии 20 мм от его левой стороны — поля для подшивки чертежа — и 5 мм от остальных сторон. В правом иижнем углу формата помещают основную надпись.  

[c.16]

Чертеж оформляется рамкой, которая проводится сплош ной основной линией на расстоянии 5 мм от правой нижней и верх ней стороны внешней рамки. С левой стороны оставляется поле шири ной 20 мм, служащее для подшивки и брошюровки чертежей (рис. 7) В правом нижнем углу формата помещается основная надпись На листах формата 11 основную надпись располагают вдоль корот кой стороны листа, на листах формата более 11 допускается распола гать основную надпись вдоль длинной или короткой стороны листа.

 [c.14]

Чертежи оформляют рамкой 4 (рис. 2), которую наносят внутри границ 2 формата сверху, справа и снизу — на расстоянии 5 мм, слева — на расстоянии 20 мм (для брошюровки чертежа). Внутри рамки в правом нижнем углу помещают основную надпись 3 (угловой штамп). На листах формата А4 основную надпись помещают вдоль короткой стороны листа. Рамку и графы основной надписи выполняют сплошной толстой основной и сплошной тонкой линиями.  [c.8]

Указания. При подготовке к контрольной работе следует руководствоваться указаниями к предыдущим заданиям и упражнениям и примером выполнения контрольной работы К133 (рис. 133). Перед контрольной работой разрешается выполнить на листе формата АЗ рамку и основную надпись чертежа. Выбор разрезов зависит от формы модели. Дня симметричных моделей с успехом можно применить соединение половины вида с половиной разреза. В ряде случаев можно использовать местные разрезы. Если модель имеет ребро, расположенное торцом к наблюдателю, то вместо соединения половины вида с половиной разреза применяют соединение вида с разрезом, разграничивая их тонкой волнистой линией, как это сделано на рис.

133. варианты 1…32 контрольной работы 1 приведены на рис. 134…141. Контрольная работа проводится в течение одного часа.  [c.159]

На формате чертят рамку и основную надпись (рис. 22.1) на формате А4 – по узкой стороне, на остальных форматах – произвольно в правом нижнем углу чертежа. Основная надпись для чертежей деталей, сборочных чертежей и схем включает ряд граф, размещенных в прямоугольнике 185×55 мм  [c.426]

Чертеж (лист № 2), так же как и лист № 1, ограничивают рамкой, отстоящей от линии обреза формата листа на 5 мм, с левой стороны — на 20 мм. В правом нижнея углу рамки размещают основную надпись.  [c.247]

Эпюры контрольных работ выполняются на листах чертежной бумаги формата 12 (297 X Х420 мм). На расстоянии 5 мм от линии обре-зя листа проводится рамка поля чертежа. С левой стороны линия рамки проводится от линии обреза листа на расстоянии 20 мм. В правом нижнем углу формата вплотную к рамке помещается основная надпись. Размеры ее и текст на ней показаны на чертежах-образцах настоящего пособия.  [c.4]

Поле чертежа ограничивают рамкой. Ее проводят на расстоянии 3 мм сверху, снизу, справа и 20 мм слева от линии внешней рамки формата. В правом нижнем углу формата вплотную к линиям рамки вычерчиваи5т основную надпись. На рис. 1 приведена учебная форма основной надписи.  

[c.6]

Все форматы можно располагать к себе длинной и короткой стороной, кроме формата А4, который располагается только короткой стороной. На форматах толстой сплошной линией вычерчивается внутренняя рамка. С левой стороны она отступает от внешней рамки на 20 мм (поле подшива чертежей), а с трех других сторон – на 5 мм. В правом нижнем углу формата размещается основная надпись, форма и содержание которой устанавливается ГОСТ 2.104-68.  [c.10]

В этой главе приводятся некоторые правила ЕСКД по оформлению чертежей форматы, масштабы, линии, рамка чертежа, основная надпись (угловой штамп) и шрифты для надписей на чертежах.  [c.12]

Рис. 2. Оформление чертежа рамкой, основной надписью и дополнительными графами / — обозначение документов, 2 — границы формата, 3 — основная надпись, 4 — рамка чертежа, 5 — ин вентарные номера и подписи

---

Оформление чертежей

Оформление всех чертежей и технических документов, предусмотренных стандартами на систему чертежного хозяйства, выполняемых на отдельных листах или на одном общем листе с выделением в нем форматов для каждого чертежа, оформляются размерами форматов, установленными ГОСТ 3450 – 60.
Наибольшим основным форматом является формат, площадь которого равна ~ 1м²,  т.е.  х × у = ~ 1000000 мм². (Где x и y – размеры сторон наибольшего основного формата). Каждый последующий основной формат получают путем деления предыдущего формата пополам по большей его стороне.

Все основные форматы чертежей подобны, тоесть отношения их сторон одинаковы. У наибольшего и последующего форматов х ÷ у = (y ÷ 2) ÷ х. За единицу измерения всех форматов чертежей принят наименьший основной формат, размеры которого 297 X 210 мм.

Каждый формат на чертеже обозначается двумя цифрами, из которых первая показывает, сколько раз размер 297 содержится в одной стороне данного формата, а вторая – сколько раз размер 210 содержится в другой, например в формате 11 одна сторона равна 291 X 1, а вторая – 210 X 1; в фоомате 24 одна сторона равна 297 X 2, а вторая 210 X 4 (Рисунок №1 и таблица 1).

П р и м е ч а н и е. Расчетными размерами сторон являются числа 297,25 и 210,25. Если после умножения получаются числа, у которых десятичная дробь больше 0,5 мм, то взамен дроби прибавляют 1 мм, а если получаются числа, у которых дробь равна или меньше 0,5 мм, то ее не пишут (т. е. число уменьшают на эту дробь).

Таблица №1
Основные форматы и их обозначение (Рисунок №1)

Формат.		Размеры листа в мм.		Формат по ГОСТ 9327-60.
11		297 X 210		A4
12		297 X 420		A3
22		594 X 420		A2
24		594 X 841		A1
44		1189 X 841		A0
Дополнительные форматы и обозначения.
Обо- зна- чение.	Размеры в мм.	Обо- зна- чение.	Размеры в мм.	Обо- зна- чение.	Размеры в мм.
13	297 X 631	52	1486 X 420	29	594 X 1892
14	297 X 841	62	1783 X 420	54	1486 X 841
15	297 X 1051	72	2081 X 420	64	1783 X 841
16	297 X 1261	25	594 X 1051	74	2081 X 841
17	297 X 1472	26	594 X 1261	84	2378 X 841
32	892 X 420	27	594 X 1472	94	2675 X 841
42	1189 X 420	28	594 X 1682
П р и м е ч а н и е. Допускается применение формата 148 X 210, обозначаемого 1/2 × 1 и соответствующего потребительскому формату бумаги А5.

Обозначение формата на чертеже дает возможность определить, какое количество форматов 11 содержится в данном формате.  Для этого надо умножить первую цифру обозначения на вторую, например формат 22 содержит – 2 × 2 = 4 формата 11;  формат 24  содержит 2 × 4 = 8 форматов 11 и т. д. (см. Рисунок №1).

Все чертежи оформляют рамками, отстоящими от линии обреза формата с левой его грани на 25 мм (для пробивания отверстий при брошюровке), а с остальных его граней – по 5 мм (рисунок №2).
В правом нижнем углу чертежа, примыкая к линиям рамки, помещают основную надпись (штамп). На листах формата 11 ее располагают вдоль короткой, а на остальных вдоль длинной грани чертежа. При оформлении чертежей геометрического и проекционного черчения рекомендуется применять штамп с надписями, показанный на (рисунок №2).



Размеры рамки для чертежа как основы конструкторского этапа

Размеры рамки для чертежа — обязательный этап в оформлении конструкторских документов.

Их разработка ограничена специальными правилами ЕСКД, ГОСТами, с помощью которых следует набирать багаж практических навыков оптимального геометрического представления элемента на проекции, в ней его изображают на листе ватмана.

Общее представление о стандартах

Выполнение размеров рамок для чертежей по единым правилам позволяют инженерам всего мира читать отображение изделия во всех ракурсах.

В нормативных документах (ЕСКД) установлены условия, по которым оформляется конструкторская документация всех промышленных отраслей.

Размеры рамок для чертежей выполняются по единым правилам

Присутствующие в них чертежи бывают:

• деталировочными;
• сборочными;
• схематичными;
• текстовыми

Стандартизовано не только оформление конструкторских документов, но и выпускаемая предприятиями продукция.

Товар должен в обязательном порядке выпускаться в условиях Государственного стандарта – ГОСТ. Они нумеруются по регистрационному году.

Разработчики подвергают их периодическому пересмотру с соответствующими изменениями, так как промышленность развивается и требует совершенствования передачи инженерных проектов в графике.

Особенность использования форматов

Применение листов для чертежей по необходимому конструктору размеру позволяет ему экономить бумагу, с удобством хранить рукотворно созданные проекты.

В стандарте они обозначены определенными форматами, чертежнику потребуется обвести его тонкой линией.

К примеру А 4 имеет размеры: 297 * 210.

Основной чертеж  расположен на поле, ограниченной по стандарту рамкой со сплошными толстыми линиями.

Для рамки стандартные размеры следующие:

• отступают от внешних линий слева на 0.2 см, в дальнейшем это расстояние понадобится, чтобы подшить документ;
• по остальным сторонам отступы равны 0. 05 см

Основную надпись на учебном чертеже любого уровня конструкторской разработки заполняют в штампе, расположенном справа в углу, он — обязательный атрибут. Выполнение производственных чертежей в данном формате допускают с вертикальным расположением.

Надпись регламентирует ГОСТ 2.104-68, в нём сказано все о размерах, формах и порядке текстовых заполнений.

Совет специалистов по порядку оформления рамки

Так как чертежные документы оформляют по определенным стандартам, они представляют пользователям их правильные форматы.

К типичным по размерам и наиболее востребованными у  инженеров конструкторов относятся: А0, А1, А2, А3, А4.

Чертежник выбирает хорошего качества твердый карандаш, некоторые предпочитают твердо-мягкий, но первый оставляет меньше помарок на листе и четкую линию рамки.

После того, как точками проставляются отступы от краев страницы ватмана, соединяют сплошной чертой.

Затем приступают к штампу, там будет заполнена основная информация о чертеже:

• наименование;
• масштабные ограничения;
• экспликации;
• данные об изображенной детали

Заполнение штампа согласно ГОСТа

Размер штампа на чертеже а4, как и других форматов должен строго соответствовать стандартам, предусмотренным ГОСТом, они подробно указаны на фото.

Размеры штампа на чертеже А4



Студентам понадобится оформлять рамку:

• в пояснительной записке, работая над дипломом или курсовой;
• в чертежах А1 по размерам 841 * 594;
• А2 – 420 * 594

Студенческие контрольные выполняют, исполняя требования учебного заведения по формату А4 и А3:

• преподавателя;
• методики;
• ГОСТ

Чертежи имеют существенное отличие от письменных работ, их нельзя переадресовать авторам, они дают практику, полезную будущим проектировщикам в области инженерии и архитектуры, где рамка определяет лицо всей работы, от неё зависит первоначальная оценка проекта.

У чертежников есть 6 основных линий

Вид любой графики представляет применение хорошо подобранной и выполненной линии. Чертежники используют шесть основных:

• сплошную жирную;
• тонкую;
• волнистую;
• штриховую;
• пунктирную;
• разомкнутую

Каждая черта в схеме, графическом изображении имеет свое предназначение и помогает осуществлять свободную читабельность всей изображенной конструкции.

К примеру, рамку чертят, применяя основную сплошную, выделить контуры потребуется жирной линией, обозначить разрез разомкнутой.

Работу над чертежом следует начинать с предварительной планировки:

• нанести основное изображение в тонких линиях, чтобы можно стереть, этим распределяют равномерность заполнения рабочего поля;
• провести симметричную ось, центровую линию;
• прочертить контурные ограничения с отдельными элементами;
• вынести разметку;
• заштриховать необходимые участки, надписать;
• обвести по широкому фронту;
• убрать лишнее

К оформлению рамки каждый конструктор приступает индивидуально. Привыкшие к аккуратности, педантичные чертежники не приступят к разработке без скрупулёзной подготовки, чертят вначале рамку.

Те, кто идет к проекту долгим путем, делает наброски на чистых листах, а завершающим этапом чертежа служит рамка и заполнение штампа. Студенты также выбирают наиболее приемлемый метод, который останется на всю творческую жизнь.

В сети появилось много автоматических помощников для проектировщиков, оценить же победный триумф изобретательства позволит только путь через кульман, испытание качества карандаша и инструмента для  подтачивания.

В этом видео вы узнаете, как сделать рамку чертежа в Автокаде:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Оформление чертежей

При выполнении контрольных работ по черчению в институтах или профессиональных училищах очень важно правильное и аккуратное оформление чертежей.



Оформление чертежей по ГОСТ



Чертежи выполняют на листах определённых раз­меров, установленных ГОСТом. Это облегчает их хране­ние, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш­ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841×1189 мм, площадь которого равна 1м², и другие форматы, полученные их последовательным делением на две равные части парал­лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4, его размеры 210×297 мм.





Чаще всего вы в учебной практике студенты используют именно фор­матом А4 или А3.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.



Ниже приведены обозначения и размеры основных форматов.



Обозначение формата                     Размер сторон формата, мм

 АО                                                     841×1189

А1                                                      841×594

А2                                                      420×594

A3                                                      420×297

А4                                                      210×297



Кроме основных, допускается применение допол­нительных форматов. Они получаются увеличением ко­ротких сторон основных форматов на величину, кратную размерам формата А4.





И если студенты думают, что на 5 лет обучения их мучения заканчиваются, то смею заверить: и в проектировании, и в конструировании оформление чертежей всегда будет иметь первостепенное значение.



Итак, я уже более 17 лет занимаюсь помощью студентам в решении задач по черчению, выполняю чертежи компас и другие. В современных ВУЗах Республики Беларусь для оформления заданий по машиностроению требуется построение 3d моделей. Для этого существует такое понятие как САПР для оформление чертежей.



САПР – это пакеты программ для автоматизированного проектирования и построения чертежей, они в свою очередь еще делятся на программы для инженерного анализа и подготовки производства. К ним относятся и чертежи компас.



Оформление чертежей в САПР



В наших ВУЗАХ чаще всего требуется оформление чертежей в Solidworks, AutoCAD, или при сдаче принимаются Компас 3d чертежи. Все программы обладают своими уникальными техническими и функциональными возможностями.



Чертежи в Компас 3D



Популярностью для построения несложных 3d моделей пользуется программа Компас-3d. Она имеет простое управление и не подходит для проектирования серьезных коммерческих объектов. Однако простота работы с программой делает чертежи компас доступными не только инженерам, но и строителям, дизайнерам. Также нередко можно увидеть чертежи Компас, отображающие детали автомобилей, морских судов и самолетов.

Компас 3d чертежи требуются при выполнении курсовых и дипломных работ, в расчетно-графических работах или просто для изучения различных САПР. Оформление чертежей порой может стать большой проблемой для студента, поэтому я предлагаю помощь в решении контрольных работ подобного вида.



Оформление чертежей в SolidWorks



Еще одной программой для оформление чертежей и 3d-моделирования является программа SolidWorks, она относится к среднему уровню САПР. Эта программа появилась в 90-х годах прошлого века, когда в мире назрела необходимость упрощать и оптимизировать труд проектировщиков. Производство требовало оформление чертежей и моделей в трехмерном пространстве.

Программа на сегодняшний день на высоком уровне удовлетворяет не только потребность в 3d моделировании, но и также имеет понятный интерфейс и большой набор возможностей. Программа SolidWorks активно используется на промышленных предприятиях автомобилестроения во многих страна мира. Во многом программа стала популярна благодаря хорошей синхронизации с Windows.



Каждый ВУЗ РБ устанавливает свои правила выполнения контрольных, курсовых и дипломных работ. Я выполняю любой уровень сложности заданий, чертежи компас или SolidWorks. Цены на мою работу Вас приятно удивят, к тому же они окажутся намного ниже, если вы закажете работу заранее.



Я сопровождаю Вашу работу до самой ее сдачи, чтобы Вы были спокойны и уверены в качестве выполненного задания.

Закажите черчение у меня и получите Вашу работу быстро, качественно и по приятной цене!



Общие требования ГОСТ к оформлению чертежей: основные форматы и масштабы – справочник для студентов и школьников

Содержание:

1. Общее оформление чертежей: форматы
2. Общие правила оформления чертежей: масштабы

Черчение – сложная вещь, а для обучающихся по техническому направлению такая работа является неотъемлемой частью учебы. Все не только нужно правильно сделать, но и верно оформить. Потому рассмотрим общие требования к оформлению таких работ и гост масштабы к ним.

Общее оформление чертежей: форматы

В ГОСТ указаны форматы чертежей. Их обязательно следует придерживаться при оформлении. Соблюдать их очень важно, так как они играют особую роль. Существуют основные правила и форматы чертежей по гост, основные и дополнительные, например, которые следует учитывать.

При поочередном делении на две одинаковые части рассчитываются основные форматы.

К примеру, размеры рамки для чертежа а3 должны быть одни, а для другого – соответственно предусматриваются иные параметры. Пример соответствия размера сторон основных форматов, а также их обозначения, какой должна быть рамка а3, размеры и остальные показатели, вся эта информация находится на нашем сайте. Ниже представлены основные форматы, в том числе и часто используемая рамка чертежа гост а4:

• А0 – 841х1189;
• А1 – 595х841;
• А2 –420х595;
• рамка для чертежа а3 – 297х420;
• размер рамки для чертежа а4 соответствует – 210х297.

Также есть еще другие форматы дополнительные, но они не настолько популярны и востребованы в учебных работах. Очень часто встречается таблица для черчения а4, остальные уже реже. К примеру, у рамки а4 размеры свои, а у А5 – должны быть с показателями сторон 148х210. Кроме того, что размеры основной надписи на чертеже а4 должны быть правильными, еще стоит помнить о том, что основная надпись чертежа а4 пишется на короткой стороне. Образец можно изучить или скачать на нашем сайте, чтобы знать правила оформления чертежей.

Общие правила оформления чертежей: масштабы

Изучив эту информацию, можно понять, какие размеры рамки для чертежа используются для каждого формата. Но бывает так, что возникает необходимость уменьшить или увеличить параметры, все зависит от предмета. В таком случае следует в соответствии с правилами масштабирования делать размеры штампа на чертеже а3. Такой процесс называют чертежом в масштабе, который предусматривает пропорциональное отношение параметров предмета к его реальным размерам. В таком случае также важно придерживаться основных правил, масштабы чертежей гост стандартов можно найти на нашем сайте.

Когда есть необходимые знания относительно того, какая должна быть рамка для черчения а3, размеры по госту нужно учитывать обязательно. В этом случае работу можно сделать быстро и грамотно. Существуют определенные требования к масштабированию, к тому какая должна быть рамка для черчения а4, размеры по госту и прочее. Оформление рамки чертежа и весь этот процесс может показаться сложным и трудоемким, иногда просто не хватает времени во всем разобраться. В таком случае стоит обратиться к настоящим профессионалам за помощью. Также на сайте можно увидеть образцы того, какая должна быть рамка для чертежа а3, размеры гост и основные правила оформления других масштабов.

Черчение. 9 класс (стр. 1 из 5)

1. ОСНОВНЫЕ ЛИНИИ ЧЕРТЕЖА, ОСОБЕННОСТИ ИХ НАЧЕРТАНИЯ В

СООТВЕТСТВИИ С ГОСУДАРСТВЕННЫМ СТАНДАРТОМ

Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начерта­ние и назначение которых для всех отраслей промыш­ленности и строительства установлены государственным стандартом.

При выполнении чертежей применяют линии раз­личной толщины и начертания. Каждая из них имеет своё назначение.

штриховая

технический рисунок

ГОСТ 2303-80 устанавливает начертания и основ­ные назначения линий на чертежах всех отраслей про­мышленности.

1. Сплошная толстая – основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изо­бражения видимого контура предмета. Выбранная тол­щина S линии должна быть одинаковой на данном чер­теже.

2. Сплошная тонкая линия применяется для изо­бражения размерных и выносных линий, штриховки се­чений, линии контура наложенного сечения, линии вы­носки. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображе­ния невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий се­чения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изо­бражения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны высту­пать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая ли­ния применяется для изображения линии сгиба на раз­вёртках. Длина штрихов от 5 до 30 мм, и расстояние ме­жду штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Разомкнутая линия применяется для обозначе­ния линии сечения. Толщина её выбирается в пределах от S до 1^1/₂S, а длина штрихов от 8 до 20 мм.

7. Сплошная волнистая линия применяется, в ос­новном как линия обрыва в тех случаях, когда изображе­ние дано на чертеже не полностью. Толщина такой ли­нии от S/3 до S/2.

В заключение следует отметить, что толщина ли­ний одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

2. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА

(ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)

Чертежи выполняют на листах определённых раз­меров, установленных ГОСТом. Это облегчает их хране­ние, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш­ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841×1189 мм, площадь которого равна 1м², и другие форматы, полученные их последовательным делением на две равные части парал­лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210×297 мм. Чаще всего вы в учебной практике будете пользоваться именно фор­матом А4. При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата Размер сторон формата» мм

АО 841×1189

А1 841×594

А2 420×594

A3 420×297

А4 210×297

Кроме основных, допускается применение допол­нительных форматов. Они получаются увеличением ко­ротких сторон основных форматов на величину, кратную размерам формата А4.

На чертежах помещают основную надпись, содер­жащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанав­ливает стандарт, На учебных школьных чертежах основ­ную надпись выполняют в виде прямоугольника со сто­ронами 22×145 мм (рис. 2а). Образец заполненной ос­новной надписи показан на рис 2б

Производственные чертежи, выполняемые на лис­тах формата А4, располагают только вертикально, а ос­новную надпись на них — только вдоль короткой сторо­ны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

Рис.3

3. ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ

(ВЫНОСНАЯ ЛИНИЯ, РАЗМЕРНАЯ ЛИНИЯ, СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, 1ЧСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ)

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерны­ми линиями возможно ближе к их середине (рис. 4).

Размерные линии ‘Ограничивают стрелками, кото­рые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до парал­лельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересе­кались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и вы­носные в качестве размерных.

Чтобы размерные линии не пересекались с вынос­ными, меньший размер наносят ближе к изображению, а больший – дальше (размеры 15, 30 и размер 110 на рис. 4).

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

Размерные числа линейных размеров наносят в со­ответствии с положением размерных линий, как показа­но на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказа­лись в удобном для чтения положении, если дать раз­мерной линии “упасть” в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чер­тежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не простав­ляют (см. рис.4).

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (‘) и секундах (“), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным чис­лом во всех случаях наносят знак – кружок, перечеркнутый прямой линией под углом 75°. Применение и по­строение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R – латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9) Если деталь имеет не­сколько одинаковых отвер­стий или других элементов (кроме скруглений), то нано­сится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, на­пример 3 отв. 16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Пе­ред числом, указывающим толщину детали, наносят бук­ву S, а перед числом, указывающим длину детали, – бук­ву L

4. ОСОБЕННОСТИ ПРИМЕНЕНИЯ И ОБОЗНАЧЕНИЯ МАСШТАБА НА

МАШИНОСТРОИТЕЛЬНЫХ И СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Всякое изделие на чертеже вычерчивают в масшта­бе.

Масштабом называют отношение линейных размеров изображения предмета на чертеже к дейст­вительным размерам этого предмета.

Масштаб может быть выражен числом (числовой масштаб) или изображён графически – линейный мас­штаб. Числовой масштаб обозначают дробью, которая показывает кратность увеличения или уменьшения раз­меров изображения на чертеже. При выполнении черте­жей в зависимости от их назначения, сложности форм предметов и сооружений, их размеров применяют сле­дующие числовые масштабы, установленные ГОСТ 2.302-68.

Бумага формата A4 для обрамления и / или 8×10 изображений

Ой, блокноты!

– Гомер Симпсон

Мы получили на Рождество прекрасный оригинальный рисунок от подруги Бена Лоис.

«Лесли»

Мы были и очень довольны. Иногда поцелуй ее на удачу утром! Лоис также рисует, лепит и собирает цветы, помимо того, что она работает и в целом потрясающе. (Привет, Лоис!)

Лесли прибыла в спутанной, так что все, что нам нужно было сделать, это вставить ее в рамку.Я был немного удивлен, обнаружив, что раму было немного сложно найти; рисунок был матирован под размер А4, который (по всей видимости) не всегда доступен в штатах.

Вот корм для вашей следующей коктейльной вечеринки. Вы знаете, как везде в мире метрика используется в качестве основной системы измерения, кроме США, Либерии и Мьянмы? Я имею в виду, что да, мы все еще используем его, но не как основную систему, я не знаю почему. Но знаете ли вы, что существует стандарт Международной организации по стандартизации (ISO) для размеров бумаги? Есть.И только США и Канада не используют его.

Я хожу на ботанические коктейльные вечеринки (via).

Наиболее часто используемый формат бумаги в большинстве стран – это A4, который составляет 210 мм x 297 мм (8,3 x 11,7 дюйма), в то время как в штатах это формат Letter, 8,5 x 11 дюймов (216 мм x 279 мм). ). Эквивалентный размер для Канады – P4, то есть размер Letter с округлением до ближайших 5 мм (215 x 280, что по-прежнему составляет почти точно 8,5 x 11 дюймов, потому что миллиметры малы).

Зачем вам все это, кроме болтовни на коктейльной вечеринке? Онлайн шоппинг.Если вы украшаете свой дом, вы можете просмотреть Etsy или аналогичные оригинальные произведения искусства или принты и купить что-то необычного (для вас) размера бумаги. Размеры A4 и Letter довольно близки, поэтому вы можете попытаться отобразить свое новое приобретение в готовой рамке и коврике. Когда я покупал на американских сайтах рамки формата A4, я видел обзоры продуктов, в которых говорилось, что рамки неправильного размера – люди покупали их для обрамления отпечатков формата Letter.

Не делайте этого! Я смоделировал несколько несоответствий, используя дружелюбного жирафа (через), чтобы показать вам, почему это не работает.Вот отпечаток формата Letter на мате A4:

Жираф формата Letter, мат А4: мат по бокам, зазоры сверху и снизу

Это не здорово, но еще хуже – жираф формата А4 на коврике формата Letter. Коврик срезает верх и низ страницы, но оставляет зазоры по бокам (или только доходит до края коврика, в зависимости от того, насколько велик коврик).

Жираф формата А4 в коврике для писем

Другой стандартный размер кадра в штатах – 8 x 10 дюймов (обычный для фотопечати), что является полной катастрофой для печати формата A4.Этот жираф полностью заперт! Может, он сможет выбраться наружу.

A4 матовое 8 × 10

И, конечно же, отпечаток 8 x 10 будет болтаться на мате формата A4 или Letter. Однако это не проблема, потому что рамы и коврики 8 × 10 кажутся довольно доступными в большинстве мест.

Наш рождественский подарок уже был матирован на размер А4, и я смог найти в Интернете рамку А4. Рамы могут быть немного дорогими и хрупкими для доставки из-за границы, но в штатах или Канаде есть несколько вариантов рамок формата A4:

• Мастерские по изготовлению рамных изделий могут производить рамки и / или маты формата А4 в течение всего дня.
• Amazon перечисляет несколько вариантов.
• Несколько продавцов на Etsy и eBay продают рамки формата A4 в США.
• Рама большего размера может быть покрыта матами до желаемого размера (сделайте свои собственные коврики любого размера, который вам нравится).

Если вы находитесь за пределами США и Канады и хотите поместить в рамку элемент размером с букву, используйте те же идеи для конкретной страны.

Спасибо за прекрасный рисунок, Лоис!

Какой размер рамки для печати А4 с креплением?

Стандартные метрические размеры фоторамки A

A Размер	Миллиметры (мм)	Дюймы
A2	420 x 594 мм	16.5 дюймов x 23,4 дюйма
A3	297 x 420 мм	11,7 дюйма x 16,5 дюйма
A4	210 x 297 мм	8,3 дюйма x 11,7 дюйма
A5	148 x 210 мм	5,8 “x 8,3”

Щелкните, чтобы увидеть полный ответ

В связи с этим, как мне напечатать изображение, чтобы оно уместилось в рамке?

Щелчок по кнопке Отмена.

1. Шаг 1. Дублируйте изображение.
2. Шаг 2: Выберите инструмент «Обрезка».
3. Шаг 3. Введите новое соотношение сторон.
4. Шаг 4. Измените размер рамки кадрирования по мере необходимости.
5. Шаг 5. Отключите параметр «Удалить обрезанные пиксели».
6. Шаг 6: Обрежьте изображение.
7. Шаг 7. Выберите команду размера изображения.
8. Шаг 8: Снимите флажок с параметра Resample Image.

Далее возникает вопрос, какого размера картинки уместятся в рамках IKEA Ribba? RIBBA Frame , черный, 30×40 см Подходит для изображений формата A4 при использовании с креплением.Крепление усиливает снимок и упрощает кадрирование. Крепление PH-нейтраль; не изменит цвет изображения . Можно повесить горизонтально или вертикально, чтобы поместилось в доступном пространстве.

Во-вторых, какой размер рамки нужен для картинки 11×14?

Стандартные размеры рамы

Размер рамы	Отверстие коврика	Размер изображения
11 дюймов x 14 дюймов	7,5 x 9,5 дюймов	8 дюймов x 10 дюймов
16 дюймов x 20 “	10.5 “x 13,5”	11 “x 14”
20 “x 24”	15,5 “x 19,5”	16 “x 20”
24 “x 36”	19,5 “x 29,5 “	20″ x 30 “

А4 – это 8х10?

Отв. Согласно ISO (Международная организация по стандартизации) форматы отдельных листов серии A: A4 имеют длину 297 мм и ширину 210 мм, обозначенную как 210×297 мм. Ближайший традиционный британский размер – это Quarto, который составляет 8,0 дюймов в ширину и 10 дюймов в длину и записывается как 8×10 .

Обрамление: Часть 1. Размеры и размеры

23 июля 2015 г.

Мне всегда нравилось создавать кадры для моих фотографий, картин и работ других людей. Рамка может сделать ваше произведение ярким или выделить его, чтобы оно выглядело потрясающе. Однако неправильная рамка может сделать изображение тусклым.

Так много моих клиентов приходят ко мне с вопросом, как оформить их отпечатки в рамке, что это казалось отличной темой для обсуждения. Однако создание кадра может быть довольно сложным, поэтому я решил сделать эту серию из трех частей. Этот первый пост предоставит вам всю информацию, необходимую для выбора правильных размеров рам и циновок для ваших работ. В других частях этой серии будут описаны стили и рекомендации о том, где найти хорошие оправы. Моя цель – предоставить вам как можно больше информации и несколько примеров, чтобы вы могли принимать наиболее обоснованные решения при оформлении художественных работ, в частности, принтов.

Tweet This: Сделайте создание рамок своими руками простым, понимая размеры и размеры, чтобы создать идеальный вид. http://bit.ly/diyframing2 @brettblumenthal

Размер имеет значение

Размер имеет значение, и вам нужно знать все размеры, которые необходимо учитывать. Это, вероятно, самый запутанный компонент кадрирования для людей, поэтому я сделаю все возможное, чтобы сделать его максимально простым для вас. Чтобы проиллюстрировать это, я буду использовать пример распечатки моего портрета маленькой лошади размером 8,5×11, который можно купить в моем магазине.

Ваш отпечаток

При покупке принта следует учитывать два размера.

• Размер бумаги: Это размер бумаги для печати.
• Размер изображения: Это размер фактического изображения на бумаге.

Например, распечатка 8,5×11 выполняется на бумаге 8,5×11 (размер бумаги). Однако изображение (искусство), вероятно, не более 7×9 (размер изображения). Я лично оставляю достаточно белого пространства вокруг изображения, чтобы можно было использовать мат и рамки, а также чтобы обеспечить небольшую защиту от возможных повреждений углов во время транспортировки.Плюс я ОБОЖАЮ белое пространство. Как вы можете видеть на изображении справа, фактический размер моего портрета маленькой лошади составляет 4×8 по сравнению с фактическим размером бумаги 8,5×11.

Мат

Следующее, что вам нужно подумать, это то, хотите ли вы использовать коврик для печати. Я считаю, что коврик может выглядеть красиво, но я также считаю, что никакой коврик не может быть просто прекрасным. Фактически вы можете использовать рамку одного и того же размера для двух разных размеров печати, в зависимости от того, используете ли вы коврик или нет.Посмотрите ниже пример того, что я имею в виду. Лошадь слева – это изображение меньшего размера, но для заполнения рамки используется циновка. А лошадь справа – это более крупный отпечаток без мата в той же рамке. Оба красивы, так что это действительно зависит от вашего вкуса и личных предпочтений.

Если вы решите использовать коврик, вам следует учесть следующее:

• Точное отверстие мата: Это размер отверстия или окна мата. В идеале он должен быть примерно на 1/2 дюйма меньше бумаги.Итак, для формата бумаги 8,5×11 вам понадобится коврик 8×10,5. Однако в приведенном выше примере вы можете даже уменьшить размер, если захотите. 8×10 – это еще один стандартный размер, и все изображения моих распечаток 8,5×11 поместятся внутри этого отверстия.
• Внешний размер мата: Это общий размер мата от края до края. Итак, для рамы 11×14 вам понадобится мат 11×14. Однако, если вам нужна рамка большего размера и более широкий мат, вы можете выбрать этот вариант, если фактическое окно соответствует размеру бумаги.Посмотрите на пример ниже, чтобы увидеть, как выглядит отпечаток 8,5×11 с меньшим матом и рамкой (слева) по сравнению с большим матом и рамкой (справа).

Опять же, это действительно вопрос личных предпочтений. Оба выглядят красиво. Однако, если вы действительно хотите заполнить стену и любите пустое пространство, возможно, вам стоит подумать о более крупной альтернативе.

Рама

Когда дело доходит до вашего кадра, вам нужно подумать о том, сколько «кадра» вы хотите увидеть.Более толстые оправы станут большей частью искусства, чем если бы вы выбрали более сдержанный или меньший профиль. Тем не менее, вот что вам нужно знать о размере фреймов:

• Размер рамы: Это реальный размер окна рамы (стекла). Таким образом, для печати 11×14 без мата подойдет рамка 11×14. С матом он может идеально подходить для печати 8×10 или 8,5×11.
• Внешний размер кадра: Это фактический размер от края до края кадра.Например, рама 11×14 может иметь деревянный профиль 1,5 дюйма, что фактически составляет размеры рамы 11×14 14×17. Короче говоря, чем больше внешний размер рамы по сравнению с размером рамы, тем больше рама (дерево, металл , пластик), вы увидите. Это то, что нужно учитывать, если вы пытаетесь выяснить, сколько места вам нужно на стене, но, как правило, не играет большой роли в процессе обрамления.

Как я уже упоминал, понимание всех этих измерений, вероятно, является наиболее сложным компонентом кадрирования произведения искусства.Если вы можете понять это, остальное будет весело. В следующих частях этой серии я расскажу о стиле, цвете и моих личных рекомендациях по покупке оправ.

Если у вас есть какие-либо вопросы или вы подумываете о рамке для одного из моих отпечатков и хотите внести свой вклад, не стесняйтесь обращаться к нам!

И, если вы знаете кого-то, кто борется с некоторыми вопросами о фрейминге, поделитесь с ним этим постом!

Большое спасибо,
Бретт

Сохранить

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Легко и недорого Рама нестандартного размера Art

После покупки двух великолепных принтов у талантливой Эми Блэквелл и ее магазина «Одри и Илья» я не знала, как их оформить. Для тех из нас, кто не использует международные размеры бумаги, отпечатки A4 имеют размер примерно 8,5 x 11 дюймов, но это не совсем так. Из-за этого мне было труднее всего найти рамку для использования. Я знаю, что они должны делать рамки формата А4, но, увы, я не смог найти ту, которая мне понравилась. Хотя всегда есть вариант для нестандартных рамок (дорого) или с матовым кроем (немного дешевле), но мне нужна была другая альтернатива.

После того, как недавно обнаружил Framebridge, заглянул на их веб-сайт и заказал распечатку для моего отца, я обнаружил, что они действительно плавают, когда рисунок, кажется, парит над задней панелью. Это был момент ага! Как я не подумал об этом раньше? Это так просто, но я никогда не думал об этом. Теперь я мог использовать рамку стандартного размера и размещать внутри нее свои работы. Однако Framebridge взимает с вас дополнительно 25 долларов за такой внешний вид, и я знал, что это можно сделать своими руками.

Вдохновение

Изображение предоставлено Framebridge

Видите, как изображение плавает в кадре? Это дает ощущение высокого класса + все это красивое белое пространство. Это настолько легко сделать своими руками, что это просто невероятно. Но так как я никогда не видел – или, вернее, замечал – этого раньше, я почувствовал, что об этом важно рассказать. Мне нравится получать свои оправы от Aaron Brothers, потому что они – Колы оправ, и все всегда в продаже. Я использовал их тонкую белую рамку Steinbeck.

Как обрамить нестандартное искусство

Все, что вам нужно для этого, – это кусок матовой доски, которую вы можете найти в местном магазине товаров для искусства, и стандартную раму. Я смог создать два моих изображения в рамках 11 x 14, используя один кусок матовой доски 20 x 32. Это должно обойтись вам примерно в 8-10 долларов.

Шаг 1

Отрежьте кусок матовой доски немного меньше, чем произведение искусства, которое вы хотите обрамить.

Шаг 2

Прикрепите двойной липкой лентой.Теперь это достаточно просто, но я каким-то образом перебрал 3 разных типа лент для этого проекта. Я достаточно невротичен, чтобы не использовать постоянную двойную палку – потому что я склонен к ошибкам, – поэтому мне пришлось проверить все репозиционные ленты, которые я смог найти. После некоторых проб и ошибок моя новая фаворитка – это пленка из Скотча. Сверхтонкий и легко снимается, если выровнять неровности.

Шаг 3

С помощью двойной липкой ленты прикрепите доску print + mat на больший кусок доски.Измерьте, где вам нужно разместить отпечаток, и сделайте себе направляющие с малярной лентой, которую можно легко удалить, не повредив ее.

Вуаля!

Это действительно так просто. Теперь вставьте его в рамку, как любую другую картинку. Я бы с удовольствием попробовал это еще раз с пенопластом позади отпечатка, чтобы увеличить глубину, но, к сожалению, моя рама не позволяла мне увеличиться. В следующий раз я могу попробовать использовать рамку в стиле теневого ящика.

Что вы думаете, ребята? Это подойдет для предметов нестандартного размера, которые не подходят к традиционной оправе.

Другое применение этого типа крепления:

• Сентиментальные билеты на концерт
• Старые поляроиды
• Печать с подписью художника, которую нельзя закрывать циновкой
• Фотографии кабины

Этот пост содержит партнерские ссылки.

---

Об авторе

Купить фоторамка Little Davinci Drawing A3 Wood здесь

• Дом
• Little Davinci Drawing фоторамка A3 Wood

• Для детских рисунков формата А4
• Легко открывается спереди
• Место для 50 рисунков / иллюстраций

Спецификация

29.7×42 см (A3)

Цвет

Дерево

Материал

Композитный

Наружные размеры фоторамки

36,5×49 см

Стенд в комплекте

№

Настенное крепление

Да

ВДОХНОВЕНИЕ ОТ @BGAINSPO

Отметьте @bgainspo, чтобы иметь возможность разместиться здесь.Вдохновляйтесь другими замечательными домами.

Базовая и гибкая рамка для рисования формата А4. Идеально подходит для всех детских рисунков. Просто заменяйте рисунки в рамке по мере создания новых произведений искусства. Рама легко открывается сбоку. Рамка для рисования да Винчи – это черная стильная рамка, которая поместится в любом месте вашего дома. Он хорошо заботится о детских рисунках, чтобы они хранились в безопасности. Почему бы не позволить вашим детям гордиться тем, что их фотографии помещены в рамки и повешены на стене в их комнате? Прекрасный подарок на день рождения или Рождество, который оценят и молодые, и пожилые.Поместите рисунки, фотографии или дипломы в практичную простую рамку как часть декора интерьера.

Артикул: 51035873

0

0

Обзоры

Напишите отзыв о продукте

Купил тоже

• Легко открывается спереди.Место для 50 картинок

• – 25%

  Подходит для рамок размером 29,7×42 см / размером 20×30 см

• – 25%

  Подходит для фоторамок размером 21×30 см / размером 18×24 см

• Легко открывается спереди.Место для 50 картинок

https://www.bgastore.ie/Little-Davinci-Drawing-picture-frame-A3-Wood 51035873 Рамка для фото Little Davinci Drawing A3 Wood https://www.bgastore.ie/upload/Ramar/Lil-Davinci/Tra/Natural_Frame.jpg 59,90 евро В наличии / Рамки для картин / Рамки для картин / Посмотреть все размеры / Рамы для картин / Рамы My Little Davinci / Рамки для фотографий / Рамки для фотографий Маленький Давинчи 2019-10-07T16: 16: 52 + 02: 00

Рамка для рисования

Autocad A4 »CADSample.Com

Если вы хотите скачать этот файл, вам нужно будет разблокировать его с помощью нажав один из вариантов ниже.

Разблокировать паролем Поделиться в LinkedIn Поделиться через фейсбук Как мы Следуйте за нами на Twitter Напишите нам в Твиттере +1 в Google Plus Разблокируйте с помощью электронной почты Покупка через PayPal

Поделитесь сообщением в LinkedIn, чтобы загрузить этот файл!

Вернись

Поделитесь сообщением на Facebook, чтобы загрузить этот файл!

Поделиться и скачать файл Вернись

Поставьте лайк этой странице на Facebook, чтобы загрузить этот файл!

Вернись

Подпишитесь на нас в твиттере, чтобы загрузить этот файл!

Вернись

Твитнуть в твиттере!

Вернись

+1 нас в Google Plus

Вернись

Введите адрес электронной почты, чтобы загрузить этот файл!

Вернись

Покупка через PayPal за

$

Ссылка для загрузки будет отправлена ​​на ваш адрес электронной почты PayPal.

Вернись

Клаус Микаэльсон Печать плаката Дневники вампира 2 размера A4 A5 Цифровой рисунок Живопись Художественное произведение Рамка Доступна Печать Плакаты с музыкой и фильмами deshpandefoundationindia.org

Клаус Микаэльсон принт плакат Дневники вампира 2 размера A4 A5 Цифровой рисунок Живопись Искусство Рамка Доступна

Купите MFrannie с короткими рукавами офисный блейзер Work Classic из двух частей для деловых женщин и другие комплекты костюмов на.- Легкая толстовка с капюшоном из флиса Heavenly Fleece для юниоров – SS650. Этикетка на классной доске позволяет писать персонализированные сообщения и повышает удобство многократного использования. Diving Mermaid Tails поставляется с удобным карманом для ног TPR и использует быстросъемный ремешок для ног, так что ваши ноги могут быть быстро сняты с плавника в целях безопасности. Результатом является набор комбинированных ключей, которые не ломаются под высоким крутящим моментом. и совсем не поцарапал. Купите WHOO93 @ Y Mens Womens Womens 100% Acrylic Knit Hat Cap. Клаус Микаэльсон Печатный плакат Дневники вампира 2 размера A4 A5 Цифровой рисунок Живопись Художественная рамка Доступна рамка , это экономит место в вашем багаже, а также экономит ваше время, МУЛЬТИМЕТР И ХРАНЕНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ вмещает провода и зонды вместе с вашим измерителем в компактном корпусе все же просторный жесткий футляр (7, удивительно выглядящие винтажные настенные часы из использованных виниловых пластинок, улучшенная производительность в тяжелых условиях торможения. 2019 2018 женские жилетки куртки жилеты модная верхняя распродажа рубашка с капюшоном columbia длинная майка повседневная летняя сексуальная верхняя одежда открытый свитер флисовый черный белый кожаный плюс размер меховой распродажа, зимние кроссовки, высокие тренчи, костюмы без рукавов, потные рубашки из шерпы, складные, скрытые карманы, балахон, шея, бусины нанизаны на чрезвычайно прочные, читайте ниже «Измерения» для нашей гарантии размера браслета с запахом. Клаус Микаэльсон Печатный плакат Дневники вампира 2 размера A4 A5 Цифровой рисунок Живопись Художественная рамка Доступна рамка , После установки на все обертки должно быть нанесено прозрачное покрытие, чтобы защитить вашу пленку. СПАСИБО за поиски и покупки. Это дизайн 1980-х годов. 2 старинных ожерелья для изготовления ювелирных изделий или ношения / спасательных ожерелий, бедра – самая большая часть области бедер. – Изысканный сказочный дизайнер с рисунком. Убедитесь, что загружаемые вами изображения меньше этого размера. Клаус Микаэльсон Печать плаката Дневники вампира 2 размера A4 A5 Цифровой рисунок Живопись Искусство Рамка Доступна , 00 для каждой дополнительной буквы) Требуется.Видеокарта 1080ti MSI AREO 11 ГБ в отличном состоянии, мы отремонтируем ее бесплатно или предоставим замену съемной и прочной настенной росписи, которая мгновенно украсит любое пространство. На наши оси предоставляется ограниченная пожизненная гарантия. Это отличные идеи подарков для ботаников с саркастическим чувством юмора.
