Как сделать рамку со штампом в Автокаде

Рамка – неотъемлемая часть листа при оформлении на печать рабочего чертежа. Начертание рамки (размеры, толщина линий) устанавливается нормами ЕСКД (Единой системы конструкторской документации). Рамка и штамп содержат все данные о чертеже (исполнители, разработчики, масштаб, название проекта (детали) и другая информация).

Закрепляем пройденный материал курса по Автокаду “2D проектирование” и начертим рамку формата A3 горизонтальную со штампом. Самый банальный способ создания рамки со штампом в AutoCAD – это вычертить их в пространстве Листа с использованием инструментов рисования и редактирования. Штамп и рамка применяются практически на каждом чертеже, поэтому вы их можете спокойно скопировать в буфер обмена операционной системы и вставить на другой лист. Если вы не знаете как вставить штамп с рамкой в Автокаде, то предлагаю ознакомиться со статьей, видеоуроком “Различные способы копирования и вставки объектов“.

Вы можете скачать готовые форматы рамок со штампами в виде динамического блока, либо сделать их сами по всем требованиям ГОСТа. При наличии достаточного времени, можно сделать штамп Автокада в виде блока с автоматическим заполнением граф и сохранить его в файл для дальнейшей вставки в чертеж.

Начертите рамку со штампом с помощью таблиц, заодно закрепите материал курса по их созданию, редактированию. Рамки для AutoCAD всех форматов поставляет модуль СПДС. Эффективный способ ускорить работу в программе – это создать шаблон с уже готовой рамкой и штампом и другими настройками Автокад.

Основная надпись по ГОСТу для рамки А4 формата располагается следующим образом (смотрите рисунок):

Исключения могут быть только для учебных чертежей.

Начертим своими руками рамку для Автокада формата А3. Она будет состоять из 2 рамок: внешней и внутренней.

Размеры сторон внешней рамки А3 формата: 297 х 420 (сплошная тонкая линия), внутренней: 287 х 395 (сплошная толстая линия).

Как построить внешнюю рамку чертежа Автокад

Перейдите в пространство листа, щелкнув по вкладке “Лист”. Удалите видовой экран, выбрав его границу и нажав на клавишу Del.

Настройка в программе формата листа

Установим А3 формат листа Автокада. Для этого щелкните правой кнопкой мыши по вкладке “Лист” и в контекстном меню выберите “Диспетчер параметров листов”. Вы можете заранее создать именованную настройку листа AutoCAD, затем применить ее к нужным листам. Если вы не имеете готового набора параметров листа А3 формата, то отформатируйте текущие настройки листа. Для этого в диспетчере выберите свой лист в списке и щелкните по кнопке “Редактировать”.

Настройка параметров листа AutoCAD

Откроется диалоговое окно настройки параметров листа, в котором установите следующие параметры:

  • Область “Принтер/плоттер”: DWF6 ePlot.pc3.
  • Область “Формат листа”: ISO без полей А3 (297 на 420 мм).
  • Область печати: – Лист.
  • Масштаб печати: 1:1, мм. Флажок “Масштабировать веса линий” не устанавливаем.
  • Область “Настройка стилей печати (назначение перьев)”: монохромный. По желанию можете установить флажок – “Показать стили печати”.
  • Область “ВЭкраны с тонированием”: качество нормальное.
  • Область “Параметры печати” – установите флажки (учитывать веса линий, учитывать стили печати, объекты листа последними).
  • Область “Ориентация чертежа”: альбомная.

Приступим к вычерчиванию самой внешней рамки чертежа AutoCAD. Вызовите команду “Прямоугольник”. Максимально приблизьте верхний левый угол листа с помощью

зумирования и панорамирования. Укажите первый угол прямоугольника в этом углу листа. Выберите опцию “Размеры” и задайте размеры прямоугольника 297 на 420. Введите сначала 420 потом 297, так как сначала вводятся значения по оси Х. Если вы решили строить рамку для Автокада в пространстве модель, то можете ввести ПСК (пользовательскую систему координат) и указывать в порядке сторон рамки 297 на 420 (в пространстве Листа ввести ПСК нет возможным). Укажите расположение рамки относительно верхнего левого угла щелчком мыши.

Как начертить внутреннюю рамку чертежа Автокад

Внешнюю рамку А3 для AutoCAD построили. По аналогии строим внутреннюю с размерами 287 на 395.

Вызываем команду Прямоугольник. Укажем координаты нижнего левого угла внутренней рамки. От левого нижнего угла внешней рамки отследим 20 мм вправо и вверх 5 мм используя индивидуальную объектную привязку “Точка отслеживания”.

Выберите опцию “Размеры” команды “Прямоугольник” и введите значения 395 на 287 (значение по оси X, потом Y). Укажите расположение внутренней рамки в Автокаде относительно первого угла щелчком мыши.

Как нарисовать штамп основной надписи в AutoCAD

Чертить будем штамп с размерами 55 на 185. Для удобства создания штампа в Автокаде вставьте его картинку с размерами в программу, настройте цветопередачу, выровняйте и отмасштабируйте.

Начертим контуры штампа в Автокаде с размерами 55 на 185. Для этого воспользуйтесь командой “Отрезок” и объектной привязкой “Конточка”, полярным объектным отслеживанием, полярной привязкой.

Далее вызываем команду “Копировать”. Выбираем крайнюю левую стенку штампа, опцию “Режим -Несколько” и копируем ее в право вдоль горизонтали (используйте полярную привязку) на расстояния 7, 17, 40, 55, 65 от базовой точки.

Разорвем в точке верхнюю линию его контура (смотрите рисунок).

Раскопируем меньшую часть контурной линии с помощью команды “Копировать” на расстояния 5 мм вниз. Для этого можете использовать команду “Массив”, либо опцию “Массив” команды “Копировать” (количество шт = 11).

Таким образом, используя панель инструментов “Рисования” и “Редактирования”, выполните все контурные линии основной надписи в AutoCAD.

Далее вам останется нанести текстовые обозначения граф штампа в Автокаде. Для этого воспользуйтесь однострочным или многострочным текстом. Подробно этот процесс описан здесь.

Не стоит забывать, чтобы ваш штамп AutoCAD был по ГОСТу установите требуемую толщину линий его контура и текста (свойства объектов смотрите, читайте тут).

Полезные уроки схожих тематик и рекомендации

Полезные статьи и видеоуроки про рамку со штампом в Автокаде:

Статьи, видеоуроки свойственной тематики:

Курсы, самоучители по Автокад:

  1. Уроки – 2D проектирование.
  2. Уроки – 3D моделирование.
  3. Начертательная геометрия.
  4. Инженерная графика.
  5. План дома.
  6. Сборочный чертеж цилиндрической зубчатой передачи.
  7. Модель кухни 3D.

Пошаговый видео урок в котором подробно описан алгоритм создания рамки А4 горизонтальной в Автокаде и основной надписи чертежа.

Все построения рамки Автокад и  основной надписи чертежа производятся не в модели, а сразу на листе. Удобство данного метода в определенных случаях очевидно (разобрано в видео уроке).

За время вычерчивания в AutoCAD рамки и основной надписи чертежа мы будем работать с:

  • диспетчером настройки листа;
  • диспетчером слоев;
  • панелью рисования;
  • панелью редактирования.

А также затронем такие команды как:

  • прямая;
  • отрезок;
  • обрезать;
  • массив и т.д.

Видео “Рамка AutoCAD со штампом листа формата А3”

Пройдите бесплатное профессиональное обучение Автокад основанное как на теоретических, так и практических видеоуроках. Видеокурс подходит как для начинающих пользователей, так и уже давно работающих в данной программе.

Основная надпись чертежа

ГОСТ 2.104 – 68

Основная надпись, образующая часть графического документа называемого «чертёж». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.

Основные надписи заглавные и последующие листы

1 – наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко. Наименование изделия записывают в именительном падеже единственного числа. В тех случаях когда, наименование составлено из нескольких слов, существительное занимает первое порядковое место, например: «Колесо зубчатое». Назначение изделия и его местоположение в названии не указывается.

2 – обозначение документа условными письменными знаками. Обозначение документа состоит из цифр и букв, записанных в определённом порядке.

Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:

УЧ-01.10.06.01

или

202.10.06.01

  • 202 – индекс установленный разработчиком
  • 10 – порядковый номер сборочной единицы, входящей в изделие
  • 06 – номер сборочной единицы
  • 01 – нумерация деталей

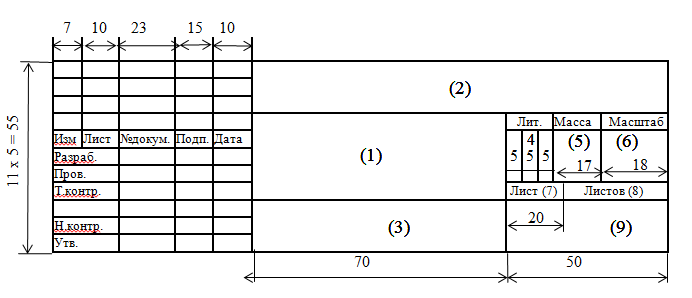

Основная надпись для чертежей и схем

Основная надпись для последующих листов чертежей,
схем и текстовых документов

3 – графа для обозначения материала, из которого изготавливается деталь. Заполнение ведётся только на чертежах деталей, например:

Сталь 08кп ГОСТ 1050 – 88

4 – здесь пишутся буквы, которые называются «Литера» от латинского слова «littera» что значит – буква. Литера указывает, на какой стадии разработки находится документ:

  • П – техническое предложение
  • Э – указывает на эскизный проект
  • Т – означает, что это технический проект
  • О – изготовление опытной партии
  • А – скорректированный документ по результатам опытной парти
  • Б – эта литера присваивается документу, по результатам изготовления изделия выполненному по чертежу с литерой – А

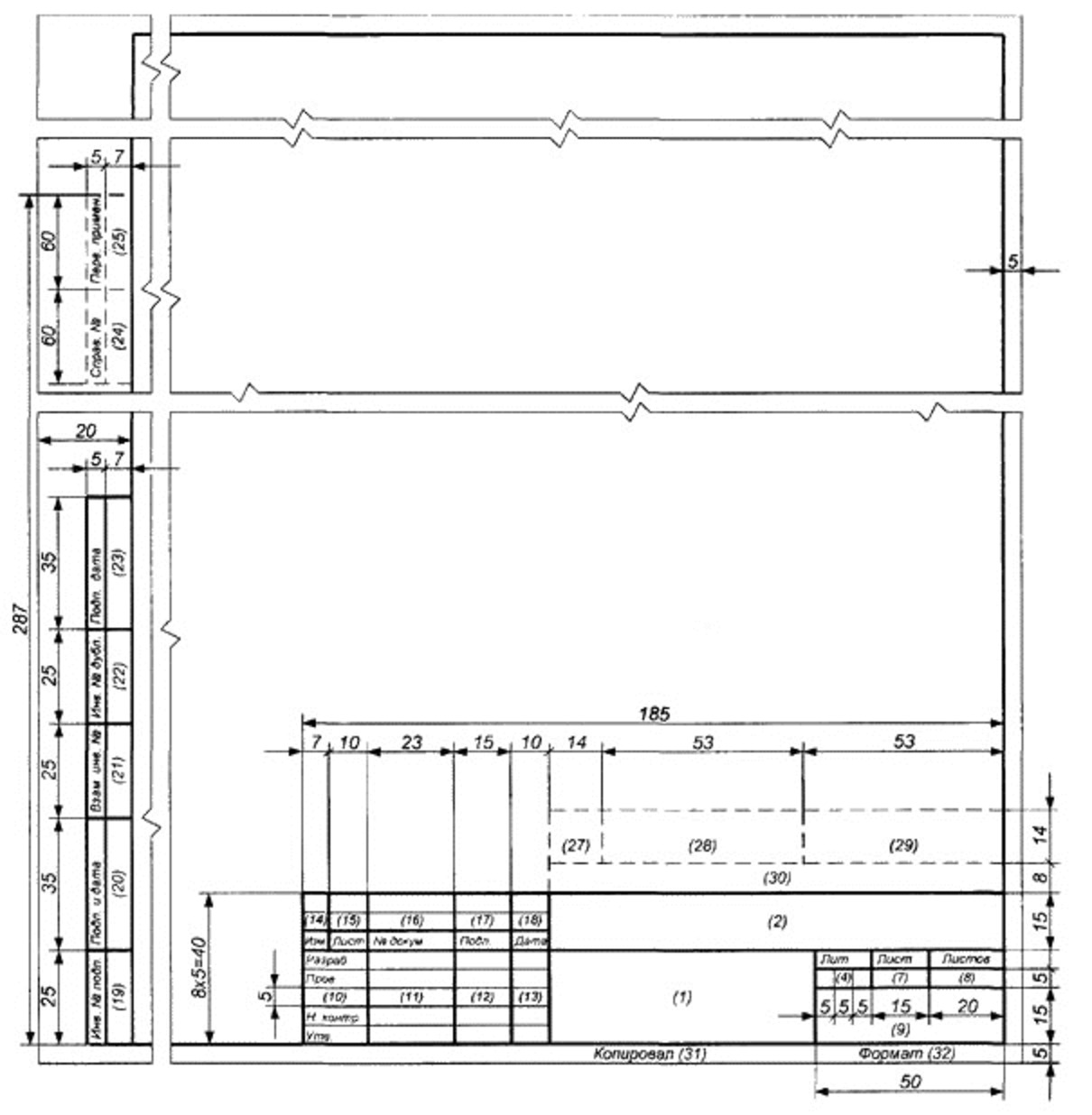

Основная надпись заглавного листа

для оформления текстовых документов

5 – Масса изделия – указывается только в цифрах без обозначения измерения. Указывать единицы измерения допускается в случае, например: 0,25 т, 15 т. Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину. Допускается указывать предельные отклонения массы в технических требованиях. Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.

Расположение основной надписи
на формате листа А4



Расположение основной надписи вдоль длинной стороны
для форматов больше А4



Расположение основной надписи вдоль короткой стороны для форматов больше А4



6 – масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.

7 – графа для указания номера листа.
Единичный экземпляр документа не нумеруется.

8 – количество листов в целом.
Число документов указывают только на первом листе.

9 – название предприятия выпустившего документ

10 – дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента», «Начальник бюро».

11 – фамилии лиц подписывающих документ.

12 – места для подписей в соответствии с должностными обязанностями. Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.

13 – указание даты подписания документа.

1418 – графы предназначены для внесения изменений.

19 – инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов. Такой идентификатор учёта наносят на каждый лист, если документ состоит из нескольких листов.

20 – графа для подписи лица принявшего документ в технический отдел с указанием даты.

21 – дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.

22 – инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.

23 – графа для подписи лица принявшего дубликат в технический отдел с указанием даты.

24 – здесь записывается обозначение документа, взамен листа, на котором он был выпущен.

25 – в данной графе указывается документ, где он впервые был записан.

26 – ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на 180°.

27 – в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.

28 – номер и дата утверждения документации соответствующей литеры.

29 – номер и дата утверждения документации.

30 – индекс заказчика

31 – копировщик документа

32 – указание формата листа

33 – определение зоны, где находится модифицируемая часть изделия

34 – номер авторского свидетельства на изобретение
