Размеры форматов чертежей

ГОСТ 2.301 – 68

Чертёжно-графические документы и другие сопроводительные материалы следует выполнять на форматах установленных стандартом, строго соблюдая необходимые правила и предписания. Стандарты, по которым выполняется техническая документация, с течением времени дополняются и в них вносятся коррективы согласно меняющимся требованиям современного производства, но основные направления относительно их функционального назначения остаются без изменений. Для реализации конструкторских документов в графическом и текстовом исполнении предназначены специальные форматы, определяющие линейные размеры, измеряемые в миллиметрах. Использование листов определённых габаритов обоснованно условиями хранения и организации документооборота.

Для оформления технической документации можно скачать бланки чертежей.

Слово «формат», употребляемое в частности применительно к конструкторским документам, произошло от латинского слова «formo», что означает – модель, придаю форму. Формат бумаги собственно это размер бумажного листа, размеры которого заданны определённым стандартом. Практически всё, что создается интеллектуальной составляющей человеческой мысли, заносится на лист бумаги, отражая на нём текстовые или графические элементы с целью репродукции рационального познания окружающего мира. Хотя необходимые данные, в настоящее время успешно хранится, на иных носителях, бумага всё ещё остаётся важной составной компонентой формирования общего информационного поля.

Формат листа выбирается с учётом характера выполняемых работ. Например для оформления спецификации используется формат А4, а для выполнения генеральных планов А1, А2 или А0. Выбор масштаба обуславливается габаритными особенностями графически отображаемого объекта. К примеру, несложные детали вращения, такие как небольшие фланцы, специальные крепёжные винты, штифты, нестандартные шайбы и т.д. целесообразно выполнять на листах формата А4, который из за своих небольших габаритов очень удобен в обращении.

Формат листа А0

Формат листа А1

Формат листа А2

Формат листа А3

Формат листа А4

Детали, состоящие из значительного количества геометрических элементов, для того чтобы обеспечить им графически чёткое оформление, следует увеличить, а формат выбрать в соответствии с габаритом обеспечивающим заданные условия. Например, панель для какого либо пульта управления, является деталью из листового металла, в котором имеется ряд отверстий с различными геометрическими особенностями.

Для всех этих компонентов нужно указать подробные размерные данные, что требует достаточного пространства. Детали, как правило, по возможности отображают в соотношении 1 : 1, но если они слишком малы или велики для визуального воспроизведения, их преобразуют на стандартную величину масштаба.

Размещение изображения на поле чертежа и правильная компоновка является основополагающей частью оформления конструкторского документа. Габаритная клетка изображаемого графического фрагмента должна располагаться на одинаковой дистанции от линий рамки чертежа. Графическо-конструкторский документ должен быть удобен для чтения и удобен для восприятия. На чертеже должно умещаться достаточно информативных элементов таких как: размерные и выносные линии, текстовые надписи, технические требования, дополнительные виды и д.р., причём все они должны, быть равномерно распределёны в сегменте чертежа не загромождая его.

Каждый чертёжно-графический документ необходимо выполнять технически грамотно и графически чётко. Чертёж должен соответствовать требованиям стандартов, и содержать все подробно описанные сведения, необходимые для изготовления деталей.

Форматы чертежей – 📝 Все Сдал

Любой чертеж подразумевает использование определённого формата или размера. Поэтому при формировании и определении формата чертежа необходим точный размер внешней рамки. Выполняя внешнюю рамку, используют тонкую, сплошную, обязательно прямую, чёрную линию.

Размеры чертежей

Размеры чертежей делятся на два варианта: основной вариант и дополнительный, это зависит от формата чертежа. К основным вариантам относят следующие форматы А4, А3, А2, А1, А0. При увеличении коротких сторон основного формата на показания кратные его размерам формируется дополнительный формат. При обозначении такого формата используется обозначение основного формата с указанием кратности увеличения. Пример, А4х5, А3х2, А2х4 и т.д.

Образование формата чертежей

Основным форматом является размер 1189X841 мм (А0). Чтобы получить остальные основные форматы необходимо разделить А0 на одинаковые части параллельно его меньшей стороне (т.е. А0 размером 1189х841 разделим на пару частей параллельно его меньшей стороне длиной в 841 мм и получаем 2 листа формата А1 размером уже 594х841 и т.д.).

Обозначение формата

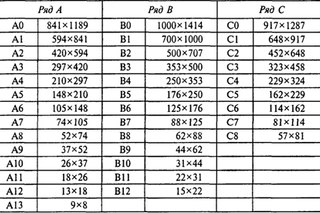

Обозначение формата	Размеры формата в мм
А0	841х1189
А1	594х841
А2	420х594
А3	297х420
А4	210х297

При необходимости допустимо использования формата А5 с размерами сторон 148х210 мм.

ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы»

Любой размер формата устанавливается ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» с изменениями N 1,2,3. Последнее изменение No3 внесено 28.02.2006 г. Здесь можно найти полное и подробное описание размеров, которые можно использовать в такой отрасли как проектирование. При этом данный ГОСТ универсален и подходит любой области проектирования. В пункте 1 так и написано: «Настоящий стандарт устанавливает форматы листов чертежей и других документов, выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства».

Выбор формата листа

Для выбора формата необходим вид и характер выполняемых работ. Так формат А4 используется для оформления спецификации, а для выполнения генеральных планов А1, А2 или А0. Выбирая масштаб необходимо учитывать габаритные особенности графически отображаемого объекта. Например, если вы изображаете несложные детали, шайбы, вращающиеся механизмы и т.д. вам удобнее выбрать формат А4. Стоит ещё раз отметить, что выбор формата зависит от размеров деталей, их количества и масштаба. Все изображение и надпись должны занять не более 2/3 рабочего поля формата. Для вашего удобства и лучшего понимания чертёж, помешанный в рамку, увеличенную в 100 раз. Если это рамка для листа А4, то вместо 290х210мм, вам необходимо ввести 29000х21000мм.

Смотреть видео “Форматы чертежей”

Форматы чертежей выполненные в программе AutoCad

Форматы чертежей должны строго соответствовать форматам определяемых ЕСКД ГОСТом 2.301. В соответствии с данным ГОСТом форматы делятся на основные и дополнительные форматы. Наибольшим форматом среди основных форматом является формат размером 841х1189 мм. Остальные форматы считаются дополнительными и получаются путем последовательного деления предыдущего большого формата, как это показано на рис.

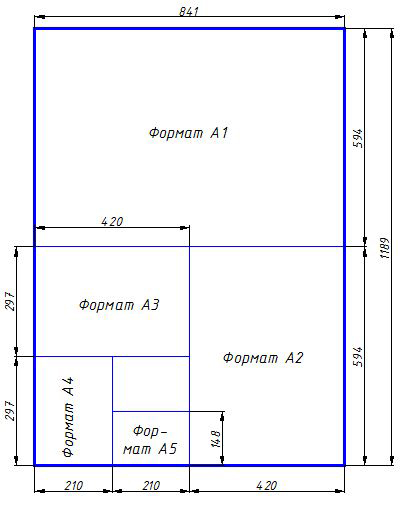

Рис.1 — Основные форматы ГОСТ 2.301

Формат листа должен быть оформлен в соответствии с рис.2. Слева между внешней рамкой и внутренней рамкой отступаем 20 мм для подшивки чертежей. Сверху, снизу и справа делаем отступ 5 мм от внешней рамки. Основная надпись должна быть в длину 185 мм и в ширину 55 мм.

Рис.2 — Оформление формата листа ГОСТ 2.301

В таблице 1 приведены размеры основных и дополнительных форматов.

Чтобы каждый формат листа не чертить с «нуля». Вы можете абсолютно бесплатно скачать архив с основными и дополнительными форматами. Для удобства пользования я проставил возле каждого формата размеры. Каждый формат листа оформлен как документ проектной документации. Основная надпись и дополнительные графы выполнены шрифтом чертежным в соответствии с ГОСТом 2.304.

Архив содержит файлы в формате dwg, выполненные в программе Autocad:

Основные форматы: А1,А2,А3,А4.
Дополнительные форматы: А4х3…А4х7, А3х3…А3х6, А2х3…А4х5, А1х3, А1х4.
Схема с построением форматов с подробным описанием.
Шрифт чертежный ГОСТ 2.304.

Всего наилучшего! До новых встреч на сайте Raschet.info.

ГОСТ 2.301-68, основные и дополнительные форматы, Форматы чертежей, форматы чертежей в dwg, Форматы чертежей выполненные в программе AutoCad

Поделиться в социальных сетях

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Форматы чертежей по ГОСТу 2.

301-68 Опубликовал admin | Дата 31 Август, 2015

Не так давно инженеры выполняли чертежи каждый, как мог и умел, не было однообразия в разработке и оформлении проектной документации. Из-за чего возникали трудности в понимании чертежей. Для решения данной проблемы в СССР в 1929 г. был сформирован и издан первый сборник стандартов «Чертежи в машиностроении». Считается что в 1929 г. произошел существенный сдвиг в процессе индустриализации страны. Данные стандарты были созданы в основном для машиностроительного производства, в 1965-1968 гг было принято решение заменить действующие стандарты на «Единую систему конструкторской документации» (ЕСКД), действующая по всей стране.

Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих общие правила по разработке и оформлению конструкторской документации (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

Стандартам ЕСКД присвоен цифровой код 2, а весь комплекс стандартов ЕСКД разбит на десять классификационных групп, которые нумеруются от 0 до 9.

Например, ГОСТ 2.301—68** :

2 – говорит о том, что документ является стандартом ЕСКД;

3 — цифры после точки обозначает классификационную группу ЕСКД «Общие правила выполнения чертежей»;

01 — номер данного стандарта в группе «ЕСКД Форматы»

68 — год регистрации стандарта — 1968 г.

Если ГОСТ вносились изменения после публикации, то в конце номера ставят звездочку *, если были внесены дополнительные изменения, то добавляется еще одна звездочка**.

Для выполнение конструкторской документации всех отраслей промышленности и строительства предусмотрены форматы листов чертежей, выполненные в электронном или бумажном виде.
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий. Предельное отклонение размеров сторон форматов ±5%.

Сверху и снизу от внешней и внутренней рамки листа 5 мм, справа — 5 мм, слева — 20 мм под таблицу с дополнительными графами и для брошюровки чертежа. В скобках указаны размеры рамок на листах проекта повторного применения (типового проекта).
Самые ходовые форматы принято считать А4, А3, А2, А1, А0 площадь которого равна 1 м² , размеры других форматов получены последовательным деление на две равные части, обозначения и размеры приведены в таблице ниже:

Обозначение форм.

44

24

22

12

11 Размеры сторон формата в мм

1189х841

594х841

594х420

297х420

297х210

Соответств. обознач. потребительского

формата бумаги по ГОСТ 9327-60*

А0

(1 м

²)

А1

(1/2 А0)

А2

(1/2 А1)

А3

(1/2 А2)

А4

(1/2 А3)

Часто приходится выполнять чертежи очень больших деталей или конструкций, например деталей локомотива, автомобиля, конструкции зданий, мостов и очень мелких – деталей часового механизма, некоторых приборов и др. Чертежи крупных деталей(конструкций) не помещаются на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому на чертежах изображения больших деталей уменьшают, а малых увеличивают по сравнению с действительными размерами.

Масштаб — отношение линейных размеров изображенного на чертеже предмета к его размерам в натуре. Масштаб может быть выражен числом (числовой масштаб) или изображен графически (линейный масштаб).

Числовой масштаб обозначают дробью, которая показывает кратность увеличения или уменьшения размеров изображения на чертеже. При выполнении чертежей в зависимости от их назначения, сложности форм предметов и сооружений, их размеров применяют следующие числовые масштабы (ГОСТ 2.302—68)*:

Масштабы уменьшения

1:2; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50;

1:75; 1:100; 1:200 ;1:400; 1:500; 1:800; 1:1000

Натуральная величина

1:1

Масштабы увеличения

2:1; 2.

5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Схема построения форматов:

Форматы листов в формате DWG Скачать

Смотрите также:

Определяем правильный формат чертежа: основные и дополнительные форматы

Собираетесь выполнять чертеж, но не знаете, в каком формате? Открыли ГОСТ, но это никак не помогло? Устраивайтесь поудобнее: сейчас мы вместе разберемся в размерах форматов листов чертежей и требованиях стандарта.

Любые чертежно-графические документы выполняются на листах определенного формата, установленного стандартом. Это обусловлено как минимум двумя причинами:

так листы удобнее хранить и использовать, ведь они хранятся в архиве и сортируются по размеру;
так чертежи проще читать и понимать, так как единые стандарты оформления знакомы всем специалистам, которые с ними работают.

Формат определяется параметрами внешней рамки, которая выполняется тонкой линией.

Чтобы выбрать подходящий формат, первым делом нужно сходить на кафедру и взять методические рекомендации по оформлению, найти ГОСТ 2.301-68.

Именно в ГОСТе указаны 5 основных ф-ов листов чертежа и прочей конструкторской документации для бумажного и электронного вариантов: А0, А1, А2, А3, А4.

Для определения размеров нужно исходить из того, что 1 кв. м. – площадь формата А0. Чтобы узнать остальные, нужно просто поделить А0 наполовину параллельно меньшей стороне нужного формата.

Требования ГОСТ к формату чертежей отображены на рисунке ниже:

Но как понять, какой вариант нужен вам?

Учитывайте характер выполняемой работы, ее цель и назначение.

Если вы оформляете сертификацию, то выбирайте А4. Генеральные планы хорошо смотрятся на А1, А2 и А0.

Масштаб зависит от габаритов изображенного объекта. Возьмем простые детали вращения вроде фланцев, штифтов и т. д. Здесь идеально подходит А4 – он небольшой и удобен в использовании.

В некоторых ситуациях можно использовать А5. Его размеры – 148*210 мм. Кроме основных есть еще и дополнительные ф-ты. Они образуются путем увеличения короткой стороны основных ф-ов (на показатель, который кратен ее размеру).

Рамка – сплошная линия от 0,7 мм. в толщину, которая обрамляет лист. При этом нужно учитывать, что расстояние с левой стороны листа (место подшивки) – 20 мм., а с остальных сторон – всего 5 мм.

Основная надпись – обязательный элемент любого чертежа. Она находится внизу справа. Если это ф-т А4 – то на короткой стороне, а в более крупных вариантах – и на короткой, и на длинной.

Вот как это должно выглядеть:

Не хотите или не можете самостоятельно разбираться в форматах чертежей? Доверьте это дело опытным экспертам Studently.

ЕСКД ГОСТ 2.301-68 Формат

В рамках стандартизирования документации все проектные материалы готовятся на определенных форматах листа.

За основу взят формат листа А0 с размерами сторон 1189х841 мм, площадь которого равна 1 кв.м, другие форматы, получаются путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата в соответствии с ЕСКД ГОСТ 2.301-68.

Обозначение и размеры сторон основных форматов должны соответствовать указанным в таблице:

Обозначение формата	Размеры сторон формата, мм
А0	841х1189
А1	594х841
А2	420х594
А3	297х420
А4	210х297

При необходимости допускается применять формат А5 с размерами сторон 148х210 мм.

Допускается применение дополнительных форматов образуемых увеличением коротких сторон основных форматов на величину кратную их размерам. Размеры производных форматов, как правило следует выбирать по таблице:

Кратность	Формат, мм
Кратность	А0	А1	А2	А3	А4
2	1189х1682	–	–	–	–
3	1189х2523	841х1783	594х1261	420х891	297х630
4	–	841х2378	594х1682	420х1189	297х841
5	–	–	594х2102	420х1486	297х1051
6	–	–	–	420х1783	297х1261
7	–	–	–	420х2080	297х1471
8	–	–	–	–	297х1682
9	–	–	–	–	297х1892

Обозначение производного формата составляется из обозначения основного формата и его кратности согласновыше, например, А0х2, А4х8 и т. д.

Предельные отклонения сторон форматов:

Размеры сторон форматов, мм	Предельные отклонения, мм
до 150	±1,5
от 150 до 600	±2,0
свыше 600	±3,0

Форматы чертежей – Энциклопедия по машиностроению XXL

Назовите основные форматы чертежей по ГОСТ 2.301—68 и СТ СЭВ 1 181—78. [c.35]

Как образуются дополнительные форматы чертежей [c.35]

Формат чертежа должен быть выбран с таким расчетом, чтобы поле чертежа использовалось рационально. [c.259]

Подобрать глазомерный масштаб изображений и формат чертежа. Начертить все контурные линии видов, разрезов и сечений. При выполнении эскиза следует поочередно выполнять все изображения каждого элемента детали, затем переходить к следующему ее элементу и т. д. [c.284]

Выбрать необходимые и наиболее удобные изображения (виды, разрезы, сечения), их число и размещение. Подобрать масштаб для каждого изображения. Учесть места для надписей, позиций, размеров, спецификации и основной надписи. Определить формат чертежа (см. 2 и 6). [c.334]

ФОРМАТЫ ЧЕРТЕЖЕЙ И ОФОРМЛЕНИЕ ЧЕРТЕЖНЫХ ЛИСТОВ [c.3]

Размеры чертежных листов выбирают в зависимости от габаритных размеров чертежа, но не произвольно. Форматы листов определяются размерами внешней рамки чертежа (рпс. 1.1.). ГОСТ 2.301 — 68 (СТ СЭВ 1181—78) устанавливает пять основных форматов чертежей АО, А1,А2,АЗ, А4. Размеры сторон основных форматов приведены в табл. 1.1. Допускается при необходимости применять формат А5 с размерами сторон 148 X 210 мм. [c.3]

Какие основные форматы чертежей установлены ГОСТ 2.301—68 (СТ СЭВ 1181—78) [c. 25]

J На рис. 7.16 показан образец выполненного листа № 2 задания III, который может быть примером размещения на листе вычерчиваемых соединений. На этом листе могут быть введены форматы чертежей каждого соединения. [c.259]

Выбрав формат чертежа, вычерчиваем рамку и размечаем графы основной надписи. С помощью габаритных прямоугольников производим планировку (компоновку) листа (рис. 11.9). Затем вычерчиваем тонкими линиями основную деталь изделия — корпус во всех проекциях (рис. 11.10). Переходя от крупных к более мелким деталям, вычерчиваем в тонких линиях все детали (рис. 11.11), Далее [c.323]

Стандартизация форматов чертежей и других конструкторских документов дает возможность унифицировать размеры конструкторских столов, чертежных досок, папок, шкафов н стеллажей. Размеры листов чертежей (форматы) должны соответствовать размерам выпускаемой промышленностью чертежной бумаги, кальки, светочувствительной и других бумаг, применяемых для конструкторских документов. [c.4]

На рис. 16.39 приведена форма этой таблицы, ее размеры и расположение относительно сторон формата чертежа. Таблица параметров состоит из грех частей, отделенных друг от друга сплошными основными линиями. В первой части таблицы приводят данные для нарезания зубьев колес или витков червяка, во второй — данные для контроля (в учебных проектах згу часть таблицы не заполняют), в третьей — справочные данные. [c.305]

Сплошная толстая или основная линия выполняется толщиной х от 0,5 до 1,4 мм в зависимости от величины, сложности изображений и формата чертежа. [c.6]

Вызов ПП FON и выбор формата чертежа показаны ниже в таблице ко.манд вывода чертежей по ПП АВЧ (см., например, табл. 12.7, табл. 12.9). [c.374]

Определить рабочее поле чертежа, т. е. той части формата чертежа, которая отводится непосредственно [c.16]

По эскизу детали выбрать формат чертежа.

При этом следует учитывать, что масштаб изображения зависит от размеров и сложности формы детали. Поскольку на эскизе деталь изображена в глазомерном масштабе, но с соблюдением пропорциональности размеров ес элементов, то можно косвенно получить данные, которые позволяют выбрать оптимальный масштаб изображений. [c.267]

Толщину сплошной основной линии 5 = 0,5…1,4 мм выбирают в зависимости от величины и сложности изображения, а также от формата чертежа. [c.12]

Перед началом выполнения эскиза следует определить название детали, положение ее на главном изображении, количество изображений, масштаб и формат чертежа, материал изображаемой детали. При составлении чертежа детали надо придерживаться определенной последовательности (черт. 283). [c.132]

Толщина всех типов линий определяется в зависимости от толщины основной линии S, которая должна быть в пределах от 0,5 до 1,4 мм, что, в свою очередь, зависит от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинаковой для всех изображений, выполняемых в одинаковом масштабе на одном чертеже. Толщина линий на чертеже должна быть не менее 0,3 мм (на чертежах, выполненных тушью, размер большей стороны формата которых меньше 841 мм, — не менее 0,2 мм). [c.55]

Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2. [c.10]

Сколько форматов 1 содержится в листе формата 24 2. Как образуются дополнительные форматы чертежей 3. Чем определяется размер шрифта 4. Чему равна высота строчных букв по сравнению с прописными 5. Допускается ли применение в чертежах прямого шрифта 6. От чего зависит выбор толщины линии обводки видимого контура 7. Какого начертания и какой толщины проводят линии осевые, центровые, выносные, размерные и невидимого контура 8. Как обозначают центровые линии окружности небольшого диаметра (менее 12 мм) 9. В каких единицах измерения [c.37]

Как выбирают формат чертежа детали [c.293]

Планировка чертежа общего вида. Цель планировки — определить главное изображение и место других изображений на чертеже при условии рекомендуемого расположения основных изображений и равномерного заполнения формата чертежа. Выполняют планировку вычерчиванием от руки на любой бу- [c.308]

При формировании сборочного чертежа блока АКД предлагает конструктору вариант размещения проекций блока, его видов, разрезов и пр., автоматически выбирает формат чертежа, исполь- [c.97]

В начальной стадии создания рисунка необходимо ввести некоторые начальные установки из каких слоев будет рисунок состоять, на каком слое вы хотите начать рисунок, каким цветом, каким типом линий, какие гарнитуры шрифтов будут использованы в рисунке, размеры чертежа, единицы измерения и т.д. Заготовка, где есть ответы на указанные вопросы, может быть сделана заранее. Эта заготовка называется прототипом чертежа. В заготовке можно создать и определённые элементы, общие для всех чертежей, например, стандартную рамку и основную надпись. Можно заготовить несколько прототипов,соответствующих стандартным форматам чертежа с основной надписью. [c.146]

Если у вас созданы прототипы, соответствующие стандартным форматам чертежа, a4.dwg, a3.dwg и т.п., то в ответ на предыдущий запрос можно ответить , [c.146]

СТАНДАРТЫ ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ 10. ФОРМАТЫ чертежей [c.21]

Второй пример. Здесь применено вынесенное сечение, расположенное в разрыве между частями одного и того же вида. Фигура сечения совмещается с плоскостью чертежа так же, как и в первом примере. Шатун удлинен, усложнена форма поперечного сечения продольного элемента. Если применять наложенное сечение, то оно оказалось бы пересеченньш контурными линиями, вследствие чего чертеж будет менее отчетливым при чтении. Изображение с обрывом применено для экономии бумаги — уменьшается формат чертежа. [c.54]

Толщины всех типов лилий зависят от ирииятой на чертеже толщины линии видимого контура, обозначаемой буквой S. Линии видимого контура в зависимости от велич -иы и сложкостн чертежа, а также назначения и формата чертежа могут выбираться в пределах от 0,5 до 1,4 мм. [c.16]

Наименьшая толщина линий п наименьшее рассгояние между смежными линиями в зависимости от формата чертежа должны соответствовать табл. 1.4. [c.16]

При выборе масштаба изображений надо руководствоваться удобством их чтения, не допускать за,-гущения размерных линий, обозначений шероховатости поверхностей и других знаков, учитывая, что чем больше формат чертежа, тем менее удобно им пользоваться. [c.213]

Эти данные поступают в блок, ограниченньЕЙ прямоугольником, в котором выполняются все арифметические операции и операции присваивания. Расчет формульных параметров ИГМ, присвоение значений координат ХО, Y0 привязки изображения к формату чертежа, расчет X — Y координат всех опорных точек изображения чертежа в функции ХО, Y0 и размерных параметров ТКС, а также определения всех опорных точек, как геометрических объектов, в функции их координат Р = POINT/Xj, Y,. При этом всем координатам (как правило) присваивается имя (индекс) опорных точек, а точкам — имя координат. Так, например, координаты точки 1 XI = ХО, Y1 = Y0-A2, точки 2 Х2-Х0+А, Y2 = Y1 и т. д. [c.364]

ПП FON — форматы чертежей и основная надпись — имеет интерактивную команду MENU, в которой содержится меню 7 форматов чертежей по ГОСТ 2.301—68 с основной надписью по ГОСТ 2.104—68 формат A4 и форматы A3, А2, А1 с основной надписью по короткой и по длинной стороне формата. [c.374]

ПП FON привязывается своими координатами XF, YF к экрану ГД, а ПП АВЧ своими координатами ХО, Y0 — к формату чертежа. Поэтому формат чертежа (F H) присутствует, как параметр, в ТКС ИГМ ПП ZONTS. [c.374]

На рис. 12.13 ИГМ ПП ТРК показаны обобщенные (содержащие фрагменты всех графических исходов) фронтальное и профильное изображения, описанные формальными размерными параметрами (L, В, Е,…) и опорными точками (1, 2, 3, 8…, 61). На ИГМ указаны пределы изменения — lim (рТКС) этих параметров и таблица ТКС — ТРК, в которой неразмерные параметры NB (номера варианта), определяемый номерами группы студента и варианта задания (NBZ) по табЛ. 12.4 F H — формат чертежа, используемый в последующем для вызова сервисных ПП SK (О или 1) — код обозначения и штриховки разреза А-А. [c.377]

Для выполнения ЛГР составляется эскиз па формате чертежа Л5 по типу рис. 12.20 и 12.21. Фактические значения размерных параметров ТКС — ЛГР — VTN снимаются с реальных деталей изделий учебных заданий. КХ для обозначения чертежей определяется по УИК.ЕСКД (рис. 12.22) — для некоторых деталей или непосредственно по К.ЕСКД, если КХ нет в кафедральном УИК.ЕСКД. [c.390]

ТКС для выполнения чертежей валов-шестерен в ЛГР (ТКС-К2С2-ВШ — рис. 12.32) содержит все параметры ИГМ KZ 2, но вместо параметра NB параметр NST — номер ступени, Для каждой из которых записывается в ТКС и вводятся в ЭВМ фактические значения параметров. При этом параметр XSB для NST1/11 —привязка ступени к формату чертежа, а XSB — привязки к предыдущим ступеням определяются по формуле [c.407]

На рис. 12.33 пример ручного нанесения размеров одного из валов-шестерен, представленных на ИГМ рис. 12.32. Для вычерчивания формата чертежа нанесения преобладающей шероховатости поверхностей, таблицы т, Z, d и заполнения основной надписи могут быть использования ПП FON и ZONTS. [c.409]

Форматом чертежа (ГОСТ 2.301-68) или другого документа называется размер листа этого документа, определяемый размерами внешней рамки. Внешняя рамка выпо.,1няетея тонкой. пинией. [c.15]

Выбор формата и планировки чертежа. Формат чертежа или эскиза выбирают в зависимости от сложности и размеров детали с учетом возможности как увеличения изображения по сравнению с натурой для сложных и мелких, так и уменьшения для простых по форме и крупных деталей. Изображения на чертеже должны обеспечивать ясность всех элементов детали. Для мелких элементов детали используют выносные элементы. Прежде чем выбрать формат чертежа, тшательно анализируют форму детали и определяют количество необходимых изображений. Выполняют это осмотром детали при эс-кизировании с натуры или мысленным представлением ее формы по чертежу сборочной единицы при деталировании. На предварительно выбранном формате выполняют черновик планировки чертежа, на котором чертят от руки осевые линии и габаритные контуры всех необходимых изображений, штрихуют намеченные разрезы, отмечают зоны для нанесения размеров. Анализируют намеченную планировку с целью выявления возможности уменьшения формата чертежа за счет уменьшения занимаемой площади простыми симметричными изображениями — видами слева, справа, сверху, снизу — путем выполнения только половины этих изображений без снижения ясности чертежа. При таком анализе учитывают также возможность изменения масштаба как всех изображений, так и отдельных из них как в сторону уменьшения изображений, так и в сторону увеличения. По результатам анализа принимают окончательное Рис. 14.8 решение о выбранном формате. [c.240]

Прежде чем начинать вьлерчивание деталей, выполняют планировку листа, т. е. размещают на нем форматы чертежей деталей и изображений каждой детали на своем формате. Перед выполнением этой работы нужно установить количество изображений каждой детали, необходимое для выявления ее формы, и выбрать формат чертежа (см. 14.2). Размер формата определяют в зависимости от сложности детали, количества изображений и масштаба. Для правильного выбора формата чертежа сложных деталей можно рекомендовать такой прием на каждое изображение детали на чертеже общего вида кладут листок кальки или другой прозрачной б>тиаги и на ней обводят изображение детали. Поеле этого анализируют возможность уменьшения числа изображений до необходимого минимума. Для оставленных изображений отмечают зоны для размеров вне контура изображений. Изображения с зонами для размеров размещают на поле стан- [c.321]

Работая над чертежом, мы обычно оперируем миллиметрами. Работа в Auto ADe происходит в условных единицах, где одна единица может представлять миллиметры, метры, дюймы и т.д. В принципе это зависит от установки лимитов чертежа, задаваемых специальной командой. Если вы задаёте лимиты, соответствующие стандартным форматам чертежа (210×297 297×420 и т.д.), то условные единицы будут соответствовать миллиметрам. [c.139]

Структура чертежа содержит описание видов формата чертежа. Виды, в которых будут располагаться спроецированные линии трехмерного объекта, размеры и условные обозначения, могут быть стандартными (сверху, слева, аксонометрический и т.д.) или нестандартными, ранее созданными пользователем. Формат чертежа обеспечивается нужным стандартом (180 или ЕСКД) или может создаваться самим пользователем. В итоге на экране монитора появятся несколько видов, которые будут представлены системами координат. К созданным видам можно по мере необходимости добавлять другие виды, а также редактировать существующие виды [c.39]

Форматы чертежей

ФОРМАТЫ ЧЕРТЕЖА

Формат чертежа – систематическое расположение

необходимой информации в чертежном листе.Эта информация используется для идентификации, обработки и хранения рисунки методичны. Стандартные размеры и форматы для военные чертежи оформлены в соответствии с DoD-STD-100C, Практика инженерного рисования, и MIL-HDBK-1006/1, DoD-STD-100C и MIL-HDBK-1006/1 – это ваши рекомендации для подготовки чертежей SEABEE.

Большинство документов, применимых к этим стандартам были недавно пересмотрены и обновлены в порядке получать подобную информацию и делиться единообразием форма и язык в Военно-морских строительных силах и между организациями DoD.Другое влияние факторами являются текущее широкое использование уменьшенного размера копии как обычных, так и компьютерных рисунки и обмен микрофильмов. РАЗМЕРЫ ЛИСТА

Стандартные размеры листа чертежа используются для облегчения чтения

, воспроизведение, обработка и единообразное хранение. Чертежи изготовлены из чертежных листов стандартного размера. легко собирается в наборы для проектных файлов и может легко складывается для отправки по почте и аккуратно подшивается в проект папки размера Letter или Legal.(Подача чертежей и складывание чертежей будет рассмотрено позже в этом тренинге. руководство по эксплуатации.)

Готовые форматные размеры для чертежей, показанных на рисунке

3-14, вид A, соответствуют ANSI Y14.

Рисунок 3-14.-Руководство по подготовке горизонтальные и вертикальные поля, размеры и формат готового чертежа.

(1980), утвержден и принят для использования под

DoD-STD-100C. Плоский размер относится к чертежам, которые, поскольку относительно небольшого размера, следует хранить или подана квартира.Размер рулона относится к чертежам, которые, из-за своей длины подаются в рулонах. Размеры готового формата для чертежа см. размеры между линиями обрезки (X и Y в рисунок 3-14, вид A). TRIM LINE – это снаружи линия вертикального или горизонтального поля. Внутренние линии полей называются ГРАНИЦЫ. Ширина (X) всегда ПАРАЛЛЕЛЬНА к рабочему краю чертежной доски; длина (Y) всегда ПЕРПЕНДИКУЛЯРНА к рабочий край чертежной доски.Уведомление, на рис. 3-14, вид B, 2 дюйма должны быть добавлено к левому полю и к правому полю для защита рулонных чертежей. Край рисунок, подготовленный на кальке, легко порвется после того, как его несколько раз свернули и развернули.

ЛИСТ ВЕРСИИ

Листов черновой или кальки

обрезных немного больше, чем их требуемые готовые размеры и крепятся к чертежной доске как ранее описано.Жестким (от 4H до 6H) карандашом и Т-образный квадрат (или параллельную линейку) нарисуйте горизонтальная линия обрезки у нижнего края бумага. Затем проведите вертикальную линию обрезки возле левый край бумаги с Т-образным квадратом (или параллельным линейка), карандаш и треугольник, как и раньше описано. Размеры, устанавливающие готовую длина листа (расстояние между вертикальными линии обрезки) и расположение вертикальных границ отмечены на горизонтальных линиях обрезки.Когда вы откладывание серии измерений по линии. Размеры, определяющие готовую ширину лист (расстояние между горизонтальными обрезками

Рисунок 3-15.-Подготовка основной надписи для чертежей размеров A, B, C и G.

линий) и расположение горизонтальных границ

отмечены на вертикальных линиях обрезки. Размеры можно масштабировать по границам.

После завершения рисования границы

учитывая необходимый вес. После завершения рисования снят с доски, разрезан до готового размера по линии обрезки. Если чертежи должны быть выполнены на бумаге без предварительной резки к стандартному размеру чертежа, вы можете найти его необходимо оставить дополнительный запас за пределами обрезки линий. Оставив лишнее поле, можно затемнить линии обрезки. Затемненные линии обрезки, когда воспроизведен, обеспечит видимую линию для обрезки чертежи по размеру.Дополнительная маржа будет также помогают защитить рисунок, когда он обработаны или прикреплены к доске для рисования позже для доработки.

Кажется, мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
TTU CAE Сеть
Приносим извинения за неудобства, но страница, к которой вы пытались получить доступ, находится не по этому адресу. Вы можете использовать приведенные ниже ссылки, чтобы помочь вам найти то, что вы ищете.
Если вы уверены, что имеете правильный веб-адрес, но столкнулись с ошибкой, пожалуйста, связаться с Администрацией сайта.
Спасибо.
Возможно, вы искали…
Сеть TTU CAE
Pro / ИНЖЕНЕР Wildfire
Документы в этой папке все еще находятся в разработке.
Рисунки
Шаблоны для чертежей деталей и сборок в форматах AutoCAD и Pro / ENGINEER. Доступны несколько стандартных форматов бумаги (A, B, C, D, E). Логотип ТТУ есть…
Шаблоны чертежей
Шаблоны для чертежей деталей и сборок в форматах AutoCAD и Pro / ENGINEER. Доступны несколько стандартных форматов бумаги (A, B, C, E).Прилагается логотип TTU …
Типы размеров – Учебное пособие и видео по AutoCAD
Тем, рассмотренных в этом уроке:
Типы размеров в AutoCAD
Концепция:
В этом руководстве объясняются различные типы размеры, которые обычно используются в AutoCAD и помогают понять их различия. Хороший Чертеж AutoCAD четко и точно передает необходимую информацию.Размеры используются чтобы читатель рисунка знал, какого размера каждая длина или изгиб, без необходимости открывать рисунок и измерить его. Если ваши размеры неточны, вы не будете работать в САПР для очень долго, как бы точен ни был ваш рисунок. Узнайте, когда необходимо каждое измерение и как использовать это.
Если вам нужно изменить внешний вид вашего измерения, см. предыдущее руководство – 4-11 .
Типы размеров в AutoCAD
Скорее всего, вы уже использовали некоторые из распространенных типов размеров, такие как «линейный» или «радиус».В этом разделе более подробно описывается, как каждый из них работает.
Линейные размеры:
Линейные размеры используются для создания размер, измеряющий линию, которая либо горизонтальна, либо перпендикулярна ПСК. Это наиболее часто используемый размер и очень прост в использовании. Ниже приведены некоторые типичные линейные размеры:
Хорошая практика (которая не всегда допускается временем) иметь ваши размеры на постоянном расстоянии от объекта. Убедитесь, что он не перекрывает объект и не слишком далеко, чтобы запутать, какой объект вы измерили.Чтобы создать линейный размер, используйте значок или клавишу DIMLINEAR. Просто выберите две конечные точки линии (или любых двух точек), а затем разместите размерную линию в нужном месте. Очень быстрый, очень простой.
Команда: DIMLINEAR
Укажите исходную точку первой выносной линии или <выберите объект>: ВЫБРАТЬ ПЕРВЫЙ ТОЧКА
Укажите начало второй выносной линии: ВЫБРАТЬ ВТОРОЙ ТОЧКА
Укажите положение размерной линии или
[Mtext / Text / Angle / Horizontal / Vertical / Rotated]: SELECT LOCATION OF DIM LINE
Размерный текст = 5.00
Обратите внимание, что в командной строке есть несколько параметров:
ОПЦИЯ ОПИСАНИЕ
MText / Text Вам не нужно их использовать, это не влияет на ваши размеры
Уголок Это поместит ваш текст под указанным вами углом.
Горизонтальный Это создаст горизонтальное затемнение, но вы выбираете это при размещении ваша размерная линия.Редко нужно.
Вертикальный Это создаст вертикальное затемнение, но вы выбираете это при размещении ваша размерная линия. Редко нужно.
с поворотом Это создаст «повернутый» размер. Это объясняется ниже.
Вы также заметите, что в первом запросе вы можете <выбрать объект>, но в этот момент нажмите и тогда вы можете просто выбрать линию вместо двух конечных точек.Это намного быстрее и больше точный, так как вам не нужно беспокоиться о выборе неправильной привязки конечной точки.
Поскольку это обычная команда, стоит создать для нее псевдоним (см. Следующий урок).
Выровненные размеры:
Выровненные размеры работают точно так же, как линейный размер. Большая разница в том, что он работает с линиями или расстояниями, которые не соответствуют ПСК. Вы также можете использовать это на любых 2 точках, которые также совместимы с линейный размер.Это создаст размер, параллельный наклонной линии.
Команда: DIMALIGNED
Укажите исходную точку первой выносной линии или <выберите объект>: ВЫБРАТЬ ПЕРВЫЙ ТОЧКА
Укажите вторую выносную линию origin: SELECT SECOND POINT
Укажите размерную линию location или
[Mtext / Text / Angle]: SELECT LOCATION OF DIM LINE
Размерный текст = 2,00
Вы увидите, что запросы командной строки почти такие же. Конечно, есть нет вариантов для горизонтального или вертикального размещения.Также отсутствует поворот, чтобы избежать путаница и ошибки. Вы также можете выбрать Угол для текста, чтобы он соответствовал углу линии. (просто выберите 2 точки на линии, которую вы наносите). Вы также можете установить свой текст в выровнен по размерной линии в Диспетчере размерных стилей.
Угловые размеры:
Не каждый измерение дает читателю длину. Иногда необходимы другие измерения. Угловой Размеры будут отображать угол между двумя объектами. Измерение угла определяется вашим стилем, но градусы стандартны.Команда работает аналогично линейной габариты (видите выкройку?).
Команда: _dimangular
Выбрать дугу, окружность, линию или <указать вершину>: <выбрать первая строка>
Выбрать вторую строку: <выбрать вторую line>
Укажите размерную дугу
В приведенном выше примере показаны 3 распространенных использования этого инструмента. Чтобы получить угол обзора arc, просто выберите любое место на ней. Получение внешнего измерения (225 ° в этом примере) выполняется с помощью подсказки <выберите вершину>.
Команда: DIMANGULAR
Выбрать дугу, окружность, line или <укажите вершину>:
Укажите вершину угла: <выберите точку A>
Укажите конечную точку первого угла: <выберите точку B>
Укажите конечную точку второго угла:
Укажите положение размерной линии или
[Mtext / Text / Angle / Horizontal / Vertical / Rotated]:
Размерный текст = 2.00
Когда дело доходит до выбора точек на оси, выберите общую параллельную линию (в этом примере я щелкните 2 точки на размере 10 единиц. Вы также можете создать повернутое затемнение, используя УМЕНЬШЕННАЯ команда. В этом случае вы сначала выбираете угол.
Равномерное расстояние между размерами:
Иногда у вас может быть куча размеров в одной области, и нужно их равномерно распределить. Самый простой способ сделать это – быстро разместите их, затем используйте команду «Регулировка пространства», DIMSPACE.Посмотрите на изображение ниже со случайным интервалом. Затем наведите указатель мыши на него, чтобы увидеть, как эта команда дает им равномерный интервал.
Нарисуйте похожую форму и попробуйте это. Разместите затемнители, но оставьте достаточно места, чтобы вместить их все (только не беспокойтесь о расстоянии). Затем запустите DIMSPACE команда.
Команда: DIMSPACE
Выберите базовый размер: <Я выбрал размер 2,00 в этом примере>
Выбрать размеры до места:
Указать противоположный угол: найдено 3 <выбрать остальные>
Выберите размеры для размещения:
Введите значение или [Авто] <Авто>:
Быстро и просто.В конце у вас есть возможность ввести расстояние между каждым тусклый, но Авто должно работать в большинстве случаев. Только будьте осторожны, выбирая “Базу” размер, который вы хотите в первую очередь – попробуйте выбрать другие измерения в качестве “основы”, чтобы увидеть, какие результаты вы получать.
Продолжить Размеры:
Другой ярлык следует использовать “Продолжение измерений”. Это используется, когда у вас есть серия линейных размеры, которые все будут на одной стороне объекта. С помощью этой команды вы можете выбрать «базу» размера, а затем получить справку AutoCAD, продолжив команду, чтобы вы могли просто щелкнуть и конечную точку и перейдите к следующей, щелкните конечную точку и т. д.Взгляните на рисунок ниже:
Когда у вас есть серия измерений, все в одной плоскости, как эта, просто создайте сначала с DIMLIN, а затем с помощью команды DIMCONT создайте остальные из них. В этом примере я сначала создал затемнение слева.
Команда: _dimcontinue
Укажите начало второй выносной линии или [Выбрать / Отменить] <Выбрать>: <ВЫБРАТЬ A>
Размерный текст = 2.0000
Укажите секунду исходная линия выносной линии или [Выбрать / Отменить] <Выбрать>: <ВЫБРАТЬ A>
Размерный текст = 1.0000
Укажите начало второй выносной линии или [Выбрать / Отменить] <Выбрать>:
Совет: При использовании этой команды или базовой линии размеров, выберите точки для тусклого основания в направлении, в котором другие последует. В приведенном выше примере, поскольку я выбрал базовое затемнение слева, у меня было чтобы сначала указать левую точку, а затем правую. Это задает направление для другие, чтобы следовать.
После этого при следующем запуске DIMCONT команда, он вернется к этой точке и продолжит работу.Попробуйте это на своем собственном рисунке с помощью простая форма, как показано выше.
Базовые размеры
Эта команда очень похожа по функциям на команду continue, но вместо этого предоставляет общий размер на основе первой точки, выбранной вами в первом (базовом) линейном размере.
Команда: _dimbaseline
Укажите начало второй выносной линии или [Выбрать / Отменить] <Выбрать>: <ВЫБРАТЬ A>
Размерный текст = 3.0000
Укажите секунду исходная линия выносной линии или [Выбрать / Отменить] <Выбрать>: <ВЫБРАТЬ B>
Размерный текст = 4.0000
Укажите начало второй выносной линии или [Выбрать / Отменить] <Выбрать>:
И снова мне сначала нужно было создать базовый размер с помощью команды РАЗМЕР. я снова использовал затемнение слева (первая точка была на слева). Затем я запустил команду DIMBASE и выбрал точки A и Б. Еще раз попробуйте и посмотрите, как это работает. Посмотрите, что произойдет, когда вы создадите свою базу тусклый справа налево.
Резюме:
В вашем распоряжении много инструментов, когда доходит до габаритов.Уловка состоит в том, чтобы знать, когда использовать каждый из них. Это также очень важно что вы точны. Нажатие на другое измерение вместо конечной точки линии может быть огромным ошибка – особенно при механическом черчении, где допуски малы. Проверьте свои размеры перед тем, как отправить рисунок кому-то еще или распечатать его – затем проверьте еще раз. Проверить перекрытия или другие сбивающие с толку области. Сами команды просты в использовании, но точность критический.
Видео: типы размеров в AutoCAD

Метрики в черчении – размеры бумаги

Размеры бумаги
Серия A ISO
Серия форматов листов ISO ‘A’ основана на постоянной ширине до соотношение длины 1: 2.
Размер A0 определяется как имеющий площадь в один квадратный метр. Этот позволяет выражать вес бумаги в граммах на квадратный метр.
Каждый меньший размер листа составляет ровно половину площади предыдущего размера. т.е. Если разрезать лист A0 пополам, получится два листа A1 ; Если разрезать лист A1 пополам, вы получите два листа A2 ; и так далее …
Это соотношение 1: 2 особенно важно для уменьшение на микрофильме или уменьшение и увеличение на копировальных аппаратах.Все метрическое оборудование, включая камеры для микрофильмов, принтеры для микрофильмов, копировальные аппараты и даже размеры перьев для рисования разработаны с учетом этого соотношение. Это делает процесс архивирования чертежей, изменения размера и легко изменять чертежи.

Размеры обычных листов
Обозначение Размеры
A0 841 мм x 1189 мм
A1 594 мм x 841 мм
A2 420 мм x 594 мм
297 A3 900 мм 420 мм
A4 210 мм x 297 мм
A5 149 мм x 210 мм

Негабаритные листы
Негабаритные листы используются, когда желательно обеспечить дополнительную защиту. к чертежным листам, предоставив поля для переплета или обрезки.

Размеры негабаритных листов
Обозначение Размеры
RA0 860 мм x 1220 мм
RA1 610 мм x 860 мм
RA2 430 мм x 610 мм
RA 430 мм
RA4 215 мм x 305 мм
RA5 153 мм x 215 мм

Рулоны
Стандартная ширина рулонов – 860 мм и 610 мм .Длину листа чертежа можно обрезать по мере необходимости, чтобы она подходила каждому. индивидуальный рисунок.

Серия «B» по ISO
Серия ISO ‘B’ определена для удовлетворения требований чертежей. офисы, когда разница между размерами серии ‘A’ слишком велика.
На практике они обычно не используются.

Размеры обычных листов
Обозначение Размеры
B0 1000 мм x 1414 мм
B1 707 мм x 1000 мм
B2 500 мм x 707 мм
B3 354 900 мм 500 мм
B4 250 мм x 354 мм
B5 177 мм x 250 мм

Неметрические форматы бумаги
Для справки в следующей таблице перечислены неметрические размеры бумаги. все еще используется в некоторых частях мира. ARCH135 A Letter
Обозначение Размеры (мм) Размеры (дюймы)
Разработки США:
ANSI A 215,9 мм x 279,4 мм 8,5 дюйма x 11 дюймов
ANSI B 279,4 мм 11 дюймов x 17 дюймов
ANSI C 431,8 мм x 558,8 мм 17 дюймов x 22 дюйма
ANSI D 558.8 мм x 863,6 мм 22 дюйма x 34 дюйма
ANSI E 863,6 мм x 1117,6 мм 34 дюйма x 44 дюйма
Архитектура США:
228,6 мм x 304,8 мм 9 дюймов X 12 дюймов
ДУГА B 304,8 мм x 457,2 мм 12 дюймов X 18 дюймов
ДУГА C 457,2 мм x 609,6 мм 18 “X 24”
ARCH D 609.6 мм x 914,4 мм 24 “X 36”
ARCH E 914,4 мм x 1219,2 мм 36 “X 48”
Разное:
215,9 мм x 279,4 мм 8,5 дюйма x 11 дюймов
Legal 215,9 мм x 355,6 мм 8,5 дюйма x 14 дюймов
Правительство США 203,2 мм x 279,4 мм 8 дюймов x 11 “
Заявление 139.7 мм x 215,9 мм 5,5 дюйма x 8,5 дюйма
Executive 184,2 мм x 266,7 мм 7,25 дюйма x 10,5 дюйма
Folio 215,9 мм x 330,2 мм 8,5 дюйма x 13 дюймов
Quarto 215,0 мм x 275,0 мм
Таблоид 279,4 мм x 431,8 мм 11 дюймов x 17 дюймов
Ригель 279,4 мм x 431,84 мм “
Настройка чертежа – LibreCAD 2.Документация 2.0
Как с другим ПО; текстовые редакторы, электронные таблицы и т. д., пользователь может настроить или настроить параметры для нового документа разными способами. В LibreCAD этот документ представляет собой рисунок. Некоторые предпочтения для рисунка будут регулироваться соглашениями о редактировании, некоторые будут определяться организационными требованиями, а другие могут быть просто личными предпочтениями. Конфигурация чертежа во многом определяется настройками чертежа.
В обычных условиях после первоначальной установки и настройки LibreCAD перед созданием чертежа требуется выполнить небольшую дополнительную настройку, если она вообще требуется.Однако существует множество параметров чертежа, которые можно изменить в соответствии с требованиями пользователя и окончательным внешним видом чертежа. Большинство этих настроек можно оставить по умолчанию, так как настройки по умолчанию LibreCAD отражают обычные соглашения и методы оформления, такие как «Высота текста» 2,5 мм / 0,10 дюйма / 3/32 дюйма и т. Д. Однако эти и многие другие предпочтения а элементы рисования, такие как шрифты, слой, толщина и тип линий, цвета пера и т. д., могут быть установлены в соответствии с требованиями пользователей.
Некоторые из ключевых моментов при настройке чертежа включают:
Единицы для рисования
Размер страницы
Масштаб и формат размеров
Слои и «ручки»
Блок чертежа
Во время начальной настройки была установлена единица измерения по умолчанию (по умолчанию миллиметра ).В качестве единицы измерения следует установить наиболее часто используемую единицу, поскольку она используется для всех новых чертежей и не требует изменения. При необходимости единицу измерения по умолчанию можно изменить в настройках приложения или переопределить для отдельного чертежа в настройках чертежа.
Масштаб и размеры
Установка масштаба чертежа – простая часть, чертежи должны создаваться в натуральную величину (1: 1)! Возможности масштабирования LibreCAD позволяют помещать весь чертеж в окно чертежа или увеличивать разделы для просмотра мелких деталей.С другой стороны, при выводе на печать размер чертежа необходимо будет отрегулировать, чтобы он соответствовал размеру страницы . Как правило, вывод – это распечатанная страница, но это также может быть PDF-файл или экспортированный в другой формат изображения.
В качестве примера, для правильного отображения аннотированного чертежа плана этажа, когда чертеж уменьшен в размере или уменьшен до , для печати на странице «A4» (210 x 297 мм) размерный текст потребуется быть пропорциональным самому плану этажа до того, как будет уменьшено до размеров страницы.Попытка определить размер размерного текста для масштабирования такого большого объекта в лучшем случае утомительна, но функция LibreCAD упрощает эту задачу. «Общий масштаб» используется для настройки размерного текста, стрелок и связанных параметров до размеров, подходящих для требуемого размера страницы. И размер страницы, и параметры размеров, включая «Общий масштаб», настраиваются в настройках чертежа.
В Настройки чертежа есть две вкладки, «Бумага» и «Размеры», которые требуют внимания при создании нового чертежа.В частности, необходимо рассмотреть следующие вопросы:
На вкладке «Бумага»: выбор размера и ориентации бумаги определяет масштаб печати , используемый для окончательного вывода. Масштаб печати используется для определения «Общего масштаба».
На вкладке «Размеры»: Настройка «Общий масштаб» позволит настроить размерный текст и связанные параметры в соответствии с размером страницы.
Используемые формат бумаги, ориентация и поля важны для рассмотрения при настройке параметров рисования.Размер страницы полностью зависит от того, что доступно пользователю (в зависимости от используемого принтера или службы печати). Хотя это можно сделать в любое время, установка размера страницы раньше, чем позже, поможет определить «общий масштаб».
Наконечник – определение шкалы
Если для размера бумаги доступно несколько вариантов, установка размера бумаги после рисования объекта, но до нанесения размеров на чертеже поможет определить масштаб печати, «Общий масштаб» и, соответственно, соответствующий межстрочный интервал для размеров.См. Раздел «Определение размеров» для получения дополнительной информации.
Хотя при печати чертежа можно использовать любой масштаб, обычно используются масштабы для различных типов чертежей. См. Несколько примеров в разделе «Весы» в приложении.
Убедитесь, что на чертеже есть место для размерных линий и текста при определении масштаба печати. Более подробную информацию о печати чертежа можно найти в Руководстве по печати.
слоев
Использование слоев для организации рисунков и назначения атрибутов пера объектам на слое – важная концепция.Дополнительные сведения об использовании слоев см. В разделах «Слои в « Основы »и« Док-станция со списком слоев »в разделе« Док-виджеты »в разделе Справочник .
В LibreCAD управление слоями осуществляется с помощью панели Layer List Dock . Используйте панель Layer List Dock для добавления и удаления, отображения и скрытия и изменения атрибутов слоя. Создать слой просто:
Щелкните значок Добавить слой .
Укажите имя слоя .
При необходимости укажите цвет пера, ширину и тип линии для слоя.
Щелкните Ok .
Первый добавленный слой по умолчанию использует имя слоя «noname», но имя может быть заменено любым буквенно-цифровым текстом. При добавлении дополнительных слоев будет принято имя текущего выбранного слоя и добавлен порядковый номер, но их также можно переименовать.
Совет – Использование слоев
Слой 0 является специальным слоем и не должен использоваться для общих целей рисования.Создайте хотя бы один дополнительный слой для рисунка.
Префикс имени слоя с порядковым номером при присвоении имени слою, чтобы упростить сортировку слоев в списке закрепления. Слои перечислены в алфавитно-цифровом порядке, например 1a, 1b, 2a, 2b и т. Д.
Используйте «Строительный слой» для создания справочной геометрии, чтобы помочь выровнять другие объекты чертежа.
Слои, которые были завершены, могут быть заблокированы . Блокировка слоев предотвращает случайные изменения и может улучшить производительность при работе с очень большими сложными чертежами.
Скрытие слоев во время рисования снижает визуальную сложность и упрощает сосредоточение на текущих усилиях по рисованию.
шаблоны
Можно избежать необходимости устанавливать единицы измерения, размер страницы, слои и т. Д. Каждый раз при создании нового чертежа, используя шаблоны . Шаблоны – это прототипа чертежей, которые предоставляют способ сохранения конфигурации чертежа, поэтому нет необходимости определять ее каждый раз при запуске нового чертежа. Конфигурация шаблона может включать в себя параметры, определенные в Drawing Preferences , такие как размер страницы, единица измерения и формат размеров.Шаблоны также могут включать в себя слои и другие элементы рисунка, такие как граница и / или основная надпись. Эти настройки и элементы чертежа наследуются новыми чертежами, созданными на основе шаблона.
При запуске LibreCAD создает новый чертеж с использованием шаблона по умолчанию . Шаблон по умолчанию также используется при создании нового чертежа в LibreCAD путем выбора File -> New или щелчка по значку New . Новый документ изначально называется «безымянный документ 1».Любые добавленные новые чертежи, созданные, пока LibreCAD еще открыт, будут нумероваться последовательно; «Безымянный документ 1», «безымянный документ 2» и так далее. Новые рисунки наследуют содержимое рисунка шаблона, но не используют имя шаблона в качестве имени файла. При сохранении чертежа пользователям предлагается ввести имя файла.
Пользовательские шаблоны могут быть созданы для различных целей, таких как разные размеры или ориентация страниц, единицы измерения и т. Д. Пользовательские шаблоны можно использовать, выбрав Файл -> Создать из шаблона или нажав Новый из значка Шаблон , а затем выберите нужный файл шаблона.См. «Создание шаблонов» ниже.
Создание шаблонов
Шаблоны
создаются, начиная с нового чертежа, устанавливая желаемые настройки чертежа и добавляя любые необходимые элементы чертежа (например, слои, границы и т. Д.). Чтобы создать шаблон, начиная с пустого чертежа:
Установите параметры рисования, выбрав в строке меню Edit , а затем Current Drawing Preferences .
На вкладке «Бумага» установите желаемый размер бумаги, ориентацию и поля.
Выберите вкладку «Единицы измерения» и установите «Основные единицы чертежа». (Обратите внимание, что параметры «Длина» и «Угол» настраивают формат строки состояния, а не формат размеров, отображаемый на чертеже.)
Щелкните вкладку «Размеры» и измените значения.
Проверьте оставшуюся вкладку «Сетка» и «Сплайны» и при необходимости отрегулируйте эти настройки.
По завершении нажмите «ОК».
Добавьте необходимые слои. См. Слои для получения подробной информации об использовании слоев и настройке атрибутов.
При необходимости добавьте любые другие элементы чертежа (границы, поля заголовков и т. Д.).
Сохраните шаблон как «dxf», например «MyTemplate.dxf» в любое место с разрешениями на чтение и запись.
LibreCAD поддерживает использование нескольких шаблонов. Пользователю, который планирует создавать похожие чертежи, может потребоваться только шаблон по умолчанию, созданный в соответствии с его потребностями. Пользователи, которые создают несколько разных типов рисунков, могут захотеть использовать несколько шаблонов.Например, шаблоны могут быть созданы для каждого доступного размера бумаги и / или для каждой ориентации бумаги.
Шаблон по умолчанию
LibreCAD включает шаблон по умолчанию «empty.dxf», который устанавливается вместе с приложением и находится в каталоге ресурсов. Изначально он используется как шаблон по умолчанию для всех новых чертежей. Пользовательский шаблон можно использовать вместо шаблона по умолчанию, указав новый шаблон в настройках приложения. В меню Options выберите Application Preferences и щелкните вкладку «Paths».Введите путь и имя файла шаблона, который будет использоваться по умолчанию. Указанный шаблон используется вместо шаблона LibreCAD по умолчанию при запуске приложения и для новых чертежей.
Шаблоны чертежей SOLIDWORKS [ОБНОВЛЕНО]
Набор стандартов, используемых для построения чертежей и размеров деталей в SOLIDWORKS, известен как шаблон чертежа, аналогичный шаблонам деталей и сборок. Чертежи SOLIDWORKS состоят из двух отдельных слоев: листа и формата листа.Оба они составляют шаблон чертежа. Кроме того, любые изменения, внесенные вами в свойства документа, также будут перенесены в шаблон чертежа после его сохранения. Шаблон чертежа, лист и формат листа вместе составляют файл чертежа (* .slddrw). В этой статье блога мы покажем вам, как настроить шаблон чертежа.
Лист и формат листа
На листе будут находиться все виды вашей детали или сборки. Любые размеры, примечания или другая разметка также находятся на листе.
Формат листа (* .slddrt) содержит рамку, основную надпись, размер листа и некоторые другие элементы. Формат листа можно редактировать, чтобы настроить эти элементы в соответствии со стандартами нашей компании.
Есть несколько способов изменить формат листа. В SOLIDWORKS 2016 появилась вкладка Формат листа с кнопкой Изменить формат листа . Это та же функция, что и при щелчке правой кнопкой мыши в любом месте на чертеже и выборе «Редактировать формат листа» из контекстного меню.
Когда вы закончите вносить изменения, вы можете снова нажать кнопку «Изменить формат листа» на вкладке «Формат листа» или щелкнуть правой кнопкой мыши любое пустое место и выбрать «Редактировать лист». Сохраните изменения, внесенные в файл формата листа, выбрав «Файл »> «Сохранить формат листа».
Чтобы лучше проиллюстрировать эти два слоя по умолчанию, вот страница из учебного курса по рисованию:
Шаблоны чертежей SOLIDWORKS
Шаблон чертежа служит отправной точкой для создания чертежа.Шаблон обычно ссылается на конкретный файл формата листа. Если мы хотим увидеть, на какой файл формата листа ссылается или изменить его на другой файл формата листа, мы можем сделать это, щелкнув правой кнопкой мыши лист в дереве чертежа и выбрав «Свойства ».
Вы можете выбрать новый файл в формате листа, нажав Обзор. Некоторые клиенты предпочитают другую рамку и основную надпись на втором или третьем листе чертежа. Вы можете установить свойства листа, включая форматы листов и параметры зоны, для нескольких листов чертежа одновременно с помощью кнопки Выбрать листы для изменения , представленной в SOLIDWORKS 2017.Шаблон чертежа аналогичен шаблонам деталей и сборок SOLIDWORKS, где он фиксирует настройки, которые вы установили на вкладке Свойства документа в поле Инструменты> Параметры .
Некоторые общие настройки для управления включают единицы измерения чертежа, стили и размеры шрифта, а также точность размеров. Некоторые новые примеры включают в себя обработку конечных нулей для размеров, свойств и допусков и установку Все символы верхнего регистра для таблиц. Шаблоны чертежей обычно отображаются, когда вы выбираете Файл> Новый в SOLIDWORKS.Вы можете заметить, что когда вы решите начать новый рисунок, отображается несколько разных вкладок.
Эти вкладки соответствуют различным папкам, указанным в настройках шаблона документа. Их можно настроить, выбрав «Инструменты»> «Параметры»> вкладка «Параметры системы»> «Расположение файлов». Для организации, которая хочет поделиться шаблонами между своими сотрудниками, имеет смысл хранить эти файлы шаблонов документов на сетевом диске или в хранилище SOLIDWORKS PDM.
Процесс создания нового шаблона или изменения существующего обычно выглядит примерно так:
Файл> Откройте и измените тип файла на Шаблон. Чтобы создать новый шаблон, откройте существующий шаблон в установке SOLIDWORKS или откройте файл чертежа (slddrw).
При необходимости измените размер листа чертежа.
Измените формат листа на нужный файл формата листа.
Измените любые параметры, необходимые в свойствах документа .

ОПЦИЯ	ОПИСАНИЕ
MText / Text	Вам не нужно их использовать, это не влияет на ваши размеры
Уголок	Это поместит ваш текст под указанным вами углом.
Горизонтальный	Это создаст горизонтальное затемнение, но вы выбираете это при размещении ваша размерная линия.Редко нужно.
Вертикальный	Это создаст вертикальное затемнение, но вы выбираете это при размещении ваша размерная линия. Редко нужно.
с поворотом	Это создаст «повернутый» размер. Это объясняется ниже.

Обозначение	Размеры
A0	841 мм x 1189 мм
A1	594 мм x 841 мм
A2	420 мм x 594 мм
297 A3 900 мм 420 мм
A4	210 мм x 297 мм
A5	149 мм x 210 мм

Обозначение	Размеры
RA0	860 мм x 1220 мм
RA1	610 мм x 860 мм
RA2	430 мм x 610 мм
RA 430 мм
RA4	215 мм x 305 мм
RA5	153 мм x 215 мм

Обозначение	Размеры
B0	1000 мм x 1414 мм
B1	707 мм x 1000 мм
B2	500 мм x 707 мм
B3 354 900 мм 500 мм
B4	250 мм x 354 мм
B5	177 мм x 250 мм

Обозначение	Размеры (мм)	Размеры (дюймы)
Разработки США:
ANSI A	215,9 мм x 279,4 мм	8,5 дюйма x 11 дюймов
ANSI B	279,4 мм	11 дюймов x 17 дюймов
ANSI C	431,8 мм x 558,8 мм	17 дюймов x 22 дюйма
ANSI D	558.8 мм x 863,6 мм	22 дюйма x 34 дюйма
ANSI E	863,6 мм x 1117,6 мм	34 дюйма x 44 дюйма

Архитектура США:
228,6 мм x 304,8 мм	9 дюймов X 12 дюймов
ДУГА B	304,8 мм x 457,2 мм	12 дюймов X 18 дюймов
ДУГА C	457,2 мм x 609,6 мм	18 “X 24”
ARCH D	609.6 мм x 914,4 мм	24 “X 36”
ARCH E	914,4 мм x 1219,2 мм	36 “X 48”

Разное:
215,9 мм x 279,4 мм	8,5 дюйма x 11 дюймов
Legal	215,9 мм x 355,6 мм	8,5 дюйма x 14 дюймов
Правительство США	203,2 мм x 279,4 мм	8 дюймов x 11 “
Заявление	139.7 мм x 215,9 мм	5,5 дюйма x 8,5 дюйма
Executive	184,2 мм x 266,7 мм	7,25 дюйма x 10,5 дюйма
Folio	215,9 мм x 330,2 мм	8,5 дюйма x 13 дюймов
Quarto	215,0 мм x 275,0 мм
Таблоид	279,4 мм x 431,8 мм	11 дюймов x 17 дюймов
Ригель	279,4 мм x 431,84 мм “

Размеры форматов чертежей

Форматы чертежей – 📝 Все Сдал

Размеры чертежей

Образование формата чертежей

Обозначение формата

ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы»

Выбор формата листа

Смотреть видео “Форматы чертежей”

Форматы чертежей выполненные в программе AutoCad

Форматы чертежей по ГОСТу 2.

Обозначение форм.

44

24

22

12

11

Размеры сторон формата в мм

1189х841

594х841

594х420

297х420

297х210

Соответств. обознач. потребительского

формата бумаги по ГОСТ 9327-60*

А0

(1 м

А1

(1/2 А0)

А2

(1/2 А1)

А3

(1/2 А2)

А4

(1/2 А3)

Масштабы уменьшения

1:2; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50;

1:75; 1:100; 1:200 ;1:400; 1:500; 1:800; 1:1000

Натуральная величина

1:1

Масштабы увеличения

2:1; 2.

Форматы листов в формате DWG Скачать

Смотрите также:

Определяем правильный формат чертежа: основные и дополнительные форматы

ЕСКД ГОСТ 2.301-68 Формат

Форматы чертежей – Энциклопедия по машиностроению XXL

Форматы чертежей

Кажется, мы не можем найти эту страницу

TTU CAE Сеть

Возможно, вы искали…

Типы размеров – Учебное пособие и видео по AutoCAD

Тем, рассмотренных в этом уроке:

Типы размеров в AutoCAD

Типы размеров в AutoCAD

Видео: типы размеров в AutoCAD

Метрики в черчении – размеры бумаги

Размеры бумаги

Серия A ISO

Размеры обычных листов

Негабаритные листы

Размеры негабаритных листов

Рулоны

Серия «B» по ISO

Размеры обычных листов

Неметрические форматы бумаги

Настройка чертежа – LibreCAD 2.Документация 2.0

Блок чертежа

Масштаб и размеры

слоев

шаблоны

Создание шаблонов

Шаблон по умолчанию

Шаблоны чертежей SOLIDWORKS [ОБНОВЛЕНО]

Лист и формат листа

Шаблоны чертежей SOLIDWORKS

Оставить комментарий Отменить ответ
