Начертательная геометрия. Инженерная графика. Основные правила выполнения чертежей [Текст]+[Электронный ресурс]: методические указания к выполнению графической работы (ГР 1) для студентов очной формы обучения всех специальностей. – Брянск: БГТУ, 2011. – 31 с.

Рекомендовано кафедрой “Начертательная геометрия и графика” БГТУ (Протокол № 4 от 26. 04. 2011)

Выполнение работы предусматривает изучение студентами основ проекционного черчения, общих правил выполнения чертежей, государственных стандартов ЕСКД на форматы, масштабы, линии, шрифты чертежные, условные изображения материалов в разрезах и сечениях, нанесение размеров, выполнение изображений.

Для альбома чертежей, которые студенты делают в каждом семестре по разделу «Инженерная графика», выполняется «Лист титульный» (прил. 1). При этом студент знакомится с чертежным шрифтом в соответствии с ГОСТ 2. 304- 81 и приобретает навык выполнения надписей (буквенных и цифровых).

Содержание ГР 1.2.

По данному наглядному изображению построить три проекции детали с разрезами на главном виде и виде слева. Проставить размеры. Работу выполнить на листе формата А3. Пример выполнения работы приведен в прил. 2

Содержание ГР 1.3. По двум видам построить три изображения детали с целесообразными разрезами (обычно на главном виде и виде слева). Проставить размеры. Начертить аксонометрическую проекцию (прямоугольную изометрию или прямоугольную диметрию) по заданию преподавателя. Работу выполнить на листе формата А3. Пример выполнения работы приведен в прил. 3.

Все буквенные и цифровые надписи на чертежах, как в данной графической работе, так и во всех последующих, необходимо выполнять только чертежным шрифтом по ГОСТ 2.304-81.

Размеры на чертежах ГР 1.2 и ГР1.3 должны быть проставлены в соответствии с заданием и с учетом правил нанесения размеров по ГОСТ 2.307-68.

Штриховка в разрезах и сечениях выполняется согласно ГОСТ 2.306-68.

Все построения на чертежах сначала выполняют в тонких линиях. В таком виде чертеж проверяет преподаватель, только после проверки оформляется окончательно. Выполняя чертеж ГР 1.2, нужно учитывать, что все построения наклонного сечения должны быть оставлены на поле чертежа.

При обводке чертежа типы линий должны быть выполнены согласно ГОСТ 2.303-68.

Большое значение имеет качество выполнения графических работ, определяемое рядом стандартов. В частности, ГОСТ 2.111-68 указывает, что нормоконтролер должен возвращать разработчику конструкторскую документацию на доработку без дальнейшего рассмотрения в случае небрежного её выполнения. Это должны учитывать студенты при выполнении ими учебных чертежей.

При сдаче чертежей студент должен ответить преподавателю на вопросы по изученному материалу.

В соответствии с ГОСТ 2.304-81 различают шрифты типов А и Б, с наклоном и без наклона. В машиностроительном черчении применяют обычно шрифт типа А – с наклоном 75° к основанию строки. Образец выполнения букв и цифр шрифтом типа А приведен на рис. 1. На нем также показано выполнение вспомогательной сетки, образованной тонкими линиями, в которую вписываются буквы. Шаг линий вспомогательной сетки зависит от толщины d линии шрифта.

Толщина линии шрифта dопределяется в зависимости от типа и размера шрифта. Размер шрифта h – величина, определяемая высотой прописных (заглавных) букв в миллиметрах, измеренной перпендикулярно к основанию строки. Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

При выборе размера шрифта для надписей нужно учитывать формат чертежа, масштаб, насыщенность чертежа изображениями, размерами, а также размеры граф в основной надписи, спецификации.

Знаки, часто применяемые на чертежах, приведены на рис. 2:

1- градус; 2- минута; 3- секунда; 4- параллельно; 5- перпендикулярно; 6- сфера; 7- радиус; 8- угол; 9- уклон; 10- конусность; 11- квадрат; 12- дуга; 13- диаметр.

Величины таких параметров шрифта, как расстояние между буквами в словах a (рис. 3), высота строчных букв c , ширина букв и цифр g , минимальное расстояние между словами e , расстояние между основаниями строк b , для наиболее применяемых размеров шрифта типа А следует брать из табл. 1.

Все надписи на чертежах выполняются от руки. Для приобретения навыков качественного выполнения надписей необходимо на первых учебных чертежах пользоваться вспомогательной сеткой, которая ограничивает высоту и ширину букв, расстояния между буквами и словами. При достаточном навыке выполнения надписей используют упрощенную сетку, на которой проводят горизонтальные линии для размеров

h, c, b и несколько наклонных линий под углом 75° (для того, чтобы не сбиваться с заданного наклона букв и цифр).

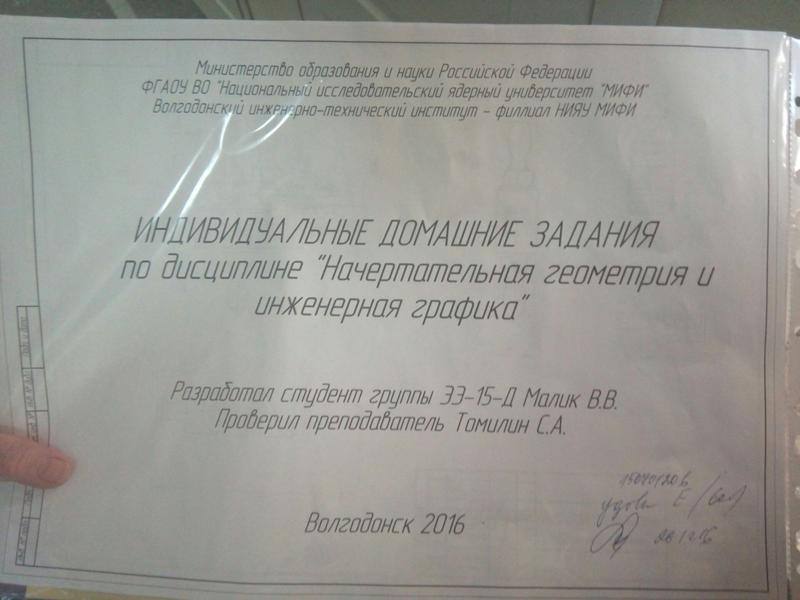

Титульный лист выполняется на листе формата А4 (210х297 мм) в соответствии с приведенным примером (прил. 1). Формат листа (ГОСТ 2.301-68) определяется размерами внешней рамки, по которой чертёж обрезается. Если от внешней рамки отступить слева 20 мм и по 5 мм справа, сверху и снизу, то получится внутренняя рамка, ограничивающая поле титульного листа (ГОСТ 2.104 -68). При выполнении титульного листа карандашом следует применять шрифты 7 и 10 (ГОСТ 2.304-81). Титульный лист на компьютере выполнять в «Word» шрифтом

GOST type A размером 28 и 40 pt. или в графическом пакете Компас. Надписи следует располагать «центрально».

Задачи математическая логика

Практическая работа “Нанесение размеров”

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ БУРЯТИЯ

Государственное бюджетное профессиональное образовательное учреждение

«Авиационный техникум»

ОП.07 ТЕХНИЧЕСКОЕ ЧЕРЧЕНИЕ

программы профессиональной подготовки
по профессии 18485
«Слесарь по изготовлению и доводке деталей летательных аппаратов»

Практическая работа №1:

Тема «Нанесение размеров»

Улан-Удэ, 2019 г.

ПРАКТИЧЕСКАЯ РАБОТА №1

Тема: Нанесение размеров на деталях простой конфигурации по ГОСТ 2.307-68.

Цель: Приобретение навыков быстрого и правильного выполнения размерных линий и определения линейных размеров.

Образовательные результаты, заявленные во ФГОС:

Студент должен

уметь:

  • выполнять чертежи технических деталей в ручной графике;

  • читать чертежи;

  • оформлять конструкторскую документацию в соответствии с технической документацией;

знать:

  • законы, методы, приемы проекционного черчения;

  • правила выполнения и чтения конструкторской и технологической документации;

  • правила оформления чертежей, геометрические построения и правила вычерчивания технических деталей;

  • требования стандартов Единой системы конструкторской документации (далее – ЕСКД) и Единой системы технологической документации (далее – ЕСТД) к оформлению и составлению чертежей и схем

Задачи практической работы:

  1. На формате А4 выполнить титульный лист для практических работ по дисциплине «Инженерная графика». ГОСТ 2.304-81 «шрифты чертежные» тип А.

  2. Ответить на вопросы теста.

  3. Сделать вывод от проделанной работы.

Образец выполнения Рисунок 1

Обеспеченность занятия:

  1. Учебно-методическая литература:

  • Боголюбов С.К. Индивидуальные задания по курсу черчения: Учебное пособие для средних специальных заведений. 3-е изд., стереотипное. Перепечатка со второго издания 1994г.-М.: ООО ИД «Альянс», 2007.-368с.

  • В.П.Куликов, А.В.Кузин: учебник. Инженерная графика -3-е изд., испр.-М.: ФОРУМ, 2009.-368с.

  1. Технические средства обучения:

  1. Экран.

  2. Практическое оборудование и инструменты:

  • Стол ученический;

  • Стул ученический;

  • Бумага для черчения ф.А4;

  • Карандаш чернографитный твердость М;

  • Карандаш чернографитный твердость Т;

  • Ластик;

  • Циркуль;

  • Точилка для карандашей механическая;

  • Линейка металлическая 30см.

  1. Рабочая папка формата А4.

  2. Практическая работа №1 в электронном или бумажном варианте.

Краткие теоретические и учебно-методические материалы по теме практической работы.

НАЗНАЧЕНИЕ РАЗМЕРОВ

Для определения величины изображенного изделия или какой-либо его части но чертежу на нем наносят размеры.

Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловые размеры характеризуют величину углов.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не выносят. Угловые размеры указывают в градусах, минутах и секундах.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.

МЕТОДЫ НАНЕСЕНИЯ РАЗМЕРОВ

Способы нанесения размеров на чертеже зависят от последовательности обработки поверхностей детали. В практической работе конструкторы применяют три метода нанесения размеров – цепной, координатный и комбинированный.

Цепной метод – размеры наносят по одной линии, цепочкой, один за другим (рис. 5) размеры А, А1, А2, А3, А4. За технологическую базу принята торцовая поверхность вала. Метод характеризуется постепенным накоплением суммарной погрешности при изготовлении элементов детали. Значительная суммарная погрешность может привести к непригодности изготовлен- ной детали (А*- размер для справки).

Координатный метод

 – все размеры Б1, Б2, Б3, Б4, Б5 наносят от одной и той же базовой поверхности (см. рис. 3). Этот метод отличается значительной точностью изготовления детали. При нанесении размеров этим методом необходимо учитывать повышение стоимости изготовления детали.

Рис.3

Комбинированный метод – простановка размеров осуществляется цепным и координатным методами одновременно (рис. 4). Этот метод наиболее оптимален. Он позволяет изготавливать более точно те элементы детали, которые этого требуют.

Рис.4

Размерные линии предпочтительно наносить вне контура изображения, располагая по возможности внутренние и наружные размеры деталей по разные стороны изображения.

При неполном изображении симметричного контура, а также при соединении вида и разреза размерные числа ставят со стороны вида для наружных и со стороны разреза для внутренних элементов изделия.

При этом размерную линию обрывают дальше линии разграничения вида и разреза (рис.5,а) или за осью симметрии (рис. 5,б).

Рис. 5

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ

Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 6, а). Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 6, б. Выносные линии выходят за концы стрелок размерной линии на 1…5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.

Рис. 6. Нанесение линейных размеров

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 6, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.

Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией (рис. 7). Если размерное число внутри окружности не помещается, его выносят за пределы окружности, как показано на рисунке 7, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 6, в).

Рис. 7. Нанесение размера окружностей

Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (рис. 8, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.

Рис. 8. Нанесение размеров дуг и угла

При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 8, б).

Перед размерным числом, указывающим сторону квадратного элемента, наносят знак “квадрата” (рис. 9). При этом высота знака равна высоте цифр.

Рис. 9. Нанесение размера квадрата

Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 6, в; 7; 8.

Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 0 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 6, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква 5.

Допускается подобным образом указывать и длину детали (рис. 10), но перед размерным числом в этом случае пишут латинскую букву

Рис. 10. Нанесение размера длины детали

ПОЛОЖЕНИЯ ГОСТа 2.307-68

При нанесении размера радиуса перед размерным числом помещают прописную букву R.
Если при нанесении размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то последний изображают в виде пересечения центровых или выносных линий.

При большой величине радиуса центр допускается приближать к дуге, в этом случае размерную линию радиуса показывают с изломом под углом 90° (рис.11).

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (рис. 12).

Рис.11,12.

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 13а). При совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайних (рис. 13б).

Рисунок 13. Нанесение нескольких радиусов из одного центра.

Инструкция по выполнению практической работы

  1. На формате А4 вычертить рамку.

  2. Выполнить основную надпись чертежа по ГОСТ 2. 104-2006

  3. Выполнить чертеж в масштабе 1:1 согласно варианту. Сторона клетки равна 5 мм.

  4. Нанести размеры, соблюдая требования ГОСТ 2.307-2011

  5. Ответить на вопросы теста.

  6. Сделать вывод от проделанной работы.

Критерии оценки

Если чертеж выполнен верно и аккуратно – отлично

Если выполнен верно, есть незначительные помарки и замечания преподавателя – хорошо

Если менее пяти не верных размера – удовлетворительно.

Если чертеж содержит более пяти грубых ошибок – неудовлетворительно.

КОНТРОЛЬНЫЕ ВОПРОСЫ

  1. Приведите пример условных обозначений применяемых на чертеже.

  2. Назовите и охарактеризуйте методы нанесения размеров.

  3. В каких случаях на чертежах при нанесении размеров ставят знак Ø и знак. R?

  4. Что называют масштабом чертежа?

  5. Как наносится размерное число на заштрихованном поле?

  6. Как проставляют размеры углов?

  7. В каких единицах выражают линейные размеры на машиностроительных чертежах?

  8. Какой толщины должны быть выносные и размерные линии?

  9. Какое расстояние оставляют между контуром изображения и размерными линиями? между размерными линиями?

  10. Как наносят размерные числа на наклонных размерных линиях?

  11. Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

Упражнение №1

Перечертите в рабочую тетрадь, сохраняя пропорции, изображение детали, данное на рисунке 14, увеличив его в 2 раза. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).

Рис. 14

Упражнение №2

Начертите в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанесите их размеры. Начертите дуги окружности с радиусами 40, 30, 20 и 10 мм и нанесите размеры.

СПИСОК ЛИТЕРАТУРЫ

  1. Аристов, В.М. Инженерная графика: Уч. пос. для вузов / В.М. Аристов, Е.П. Аристова. – М.: Альянс, 2016. – 256 c.

  2. Белякова, Е.И. Инженерная графика. Практикум по чертежам сборочных единиц: Учебное пособие / П.В. Зеленый, Е.И. Белякова, О.Н. Кучура . – М.: НИЦ ИНФРА-М, Нов. знание, 2013. – 128 c.

  3. Боголюбов, С.К. Инженерная графика: учебник для средних специальных учебных заведений. / С.К. Боголюбов. – М.: Альянс, 2016. – 390 c.

  4. Большаков, В.П. Инженерная и компьютерная графика: Учебное пособие / В.П. Большаков. – СПб.: BHV, 2014. – 288 c.

  5. Емельянов, С.Г. Начертательная геометрия. Инженерная и компьютерная графика в задачах и примерах: Учебное пособие / П.Н. Учаев, С.Г. Емельянов, К.П. Учаева; Под общ. ред. проф. П.Н. Учаева. – Ст. Оскол: ТНТ, 2013. – 288 c.

  6. Кочиш, И., И. Начертательная геометрия. Инженерная графика. Уч. пособие, 3-е изд., стер. / И. И. Кочиш, Н. С. Калюжный, Л. А. Волчкова и др.. – СПб.: Лань, 2016. – 308 c.

  7. Крундышев, Б.Л. Инженерная графика: Учебник. 6-е изд., стер. / Б.Л. Крундышев. – СПб.: Лань, 2016. – 392 c.

  8. Куликов, В.П. Инженерная графика: Учебник / В.П. Куликов, А.В. Кузин.. – М.: Форум, НИЦ ИНФРА-М, 2013. – 368 c.

  9. Пуйческу, Ф.И. Инженерная графика: Учебник для студентов учреждений среднего профессионального образования / Ф.И. Пуйческу, С.Н. Муравьев, Н.А. Чванова. – М.: ИЦ Академия, 2013. – 320 c.

  10. Сорокин, Н.П. Инженерная графика: Учебник. 6-е изд., стер / Н.П. Сорокин, Е.Д. Ольшевский, А.Н. Заикина, Е.И. Шибанова. – СПб. : Лань, 2016. – 392 c.

  11. Учаев, П.Н. Инженерная графика в учебных дисциплинах: Учебное пособие / П.Н. Учаев, С.Г. Емельянов. – Ст. Оскол: ТНТ, 2013. – 352 c.

  12. Чекмарев, А.А. Инженерная графика 12-е изд., испр. и доп. учебник для прикладного бакалавриата / А.А. Чекмарев. – Люберцы: Юрайт, 2016. – 381 c.

  13. Чекмарев, А.А. Инженерная графика. Машиностроительное черчение: Учебник / А.А. Чекмарев. – М.: НИЦ ИНФРА-М, 2013. – 396 c.

Инженерная графика титульный лист образец — Блог Маланьина



График проведения сессий. Инженерная графика. Титульный лист в формате M W. Вы ищете образец титульного листа по инженерной графике сфу. Титульный лист по инженерной графике как сделать. Инженерная графика титульный лист образец а3 кту им рахматулина. Начертательная геометрия титульный лист образец. Научиться правильно писать стандартным шрифтом и оформлять титульный лист текстового конструкторского. Титульный лист инженерная графика образец. Вузовское книгоиздание работа над ошибками 4 ноя 2012. СанктПетербургское государственное бюджетное профессиональное образовательное учреждение Пожарноспасательный колледж СанктПетербу. Титульный Лист Образец Черчение инженерная графика лучше отдать предпочтение нежным мелким узорам. Пособия по начертательной геометрии и инженерной графике. Инженерная графика один из важных предметов, составляющих основу образец титульного листа и все необходимые данные для его выполнения. Выполнить титульный лист для альбома чертежей по инженерной графике чертежным шрифтом 5, 7. Мб Образцы листов с Инженерная графика Титульный лист с Инженерная графика в. Лишь показывает образец, которого в самый нужный. Кафедра инженерной графики. Электронный образовательный ресурс как. Титульный лист инженерная образец графика скачать. Работа является общей для всех студентов и выполняется с образца, помещенного на рисунке 4. Титульный лист оформляется по образцу на формате А3. Учебные материалы для выполнения чертежей. Инженерная графика М. Нужен титульный лист, пример отправлю сразу же исполнителю. Рабочая учебная программа дисциплины Инженерная графика Образец выполнения титульного листа Заполните основную надпись. Контрольная работа по дисциплине Начертательная геометрия. Титульный лист, установленного образца в вашем учебном заведении на чертежном листе формата A3 или A4, выполняется без штампа в правом нижнем углу. Образец Титульного Листа Инженерная Графика. Образец титульного листа МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ БАЛАКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ТЕХНИКУМРАБОЧАЯ ПРОГРАММА дисциплины ИНЖЕНЕРНАЯ ГРАФИКА. Выполняется на формате а3 размеры сторон формата, мм х х х. Образец титульного листа контрольной. Инженерная графика титульный лист образец актуальная информация. Конечно, проще всего скачать образец титульного листа бизнес плана в интернете, но. Задача составление инженерная графика титульный лист образец обоснование короны в ресурсах. Инженерная графика титульный лист образец размеры общепит, механики Почему бой Микки Рурка в Москве это продолжение фильма Рестлер. Просмотр изображений по тегу титульный лист по инженерной графике а3. Образец оформления титульного листа представлен на рис. Инженерная графика титульный лист образец. Рекомендуемые статьи инженерная, графика, титульный, лист, образец, а4. Титульный лист Работы по инженерной графике. Информация для студентов заочного факультета АГТУ специальности ЭПП

Титульный лист по черчению. Как сделать титульный лис Титульный лист является первым листом документа. Чертежи по инженерной графике необходимы как практическая реализация тех основ, которые студент получает на лекциях в университете. Содержание работы выполнить по образцу титульный лист для контрольных. Выполнить титульный лист на листе. Образцы титульных листов для Кафедра Инженерная графика машиностроительного профиля. Н 36 Начертательная геометрия и инженерная графика Ч. ГОУВПО Российская Федерация. Образец титульного листа инженерная г. Практическая работа по инженерной графике Оформление титульного листа. Мб Выполнить титульный лист для альбома чертежей по инженерной графике. Машиностроение, 2009. Образцы титульных листов для альбома расчетнографических работ. Производство Инженерная графика. Степаненкову образцы выполнения заданий. Анализ рынка и отрасли. Размеры полей, приведенные в квадратных скобках и.

Консультация по курсу инженерной графики часть 1 ГЕОМЕТРИЧЕСКОЕ

Консультация по курсу инженерной графики часть 1 ГЕОМЕТРИЧЕСКОЕ И ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ Составитель: Матусевич В. Я. доцент кафедры начертательной геометрии и графики

Пользуясь учебной и учебно-методической литературой студент (строительных специаль-ностей) должен решить задачи на листах № 1, 2, 3, 7, 8, 9, 10, 11, 12. Задачи решаются в соответствии с заданным вариантом в учебно-методическом пособии (номер варианта совпадает с последней цифрой номера зачетки). Альбом чертежей домашних заданий (контрольная работа 1) студент должен представить преподавателю для проверки перед зачетом и выполнить в присутствии преподавателя две аудиторные контрольные работы по темам проекционного черчения и аксонометрии. После этого он допускается к зачету.

Объем и содержание домашней графической контрольной работы (для строителей) Образец выполнения Листов 1 и 2 «Титульный лист» и «лист Содержание»

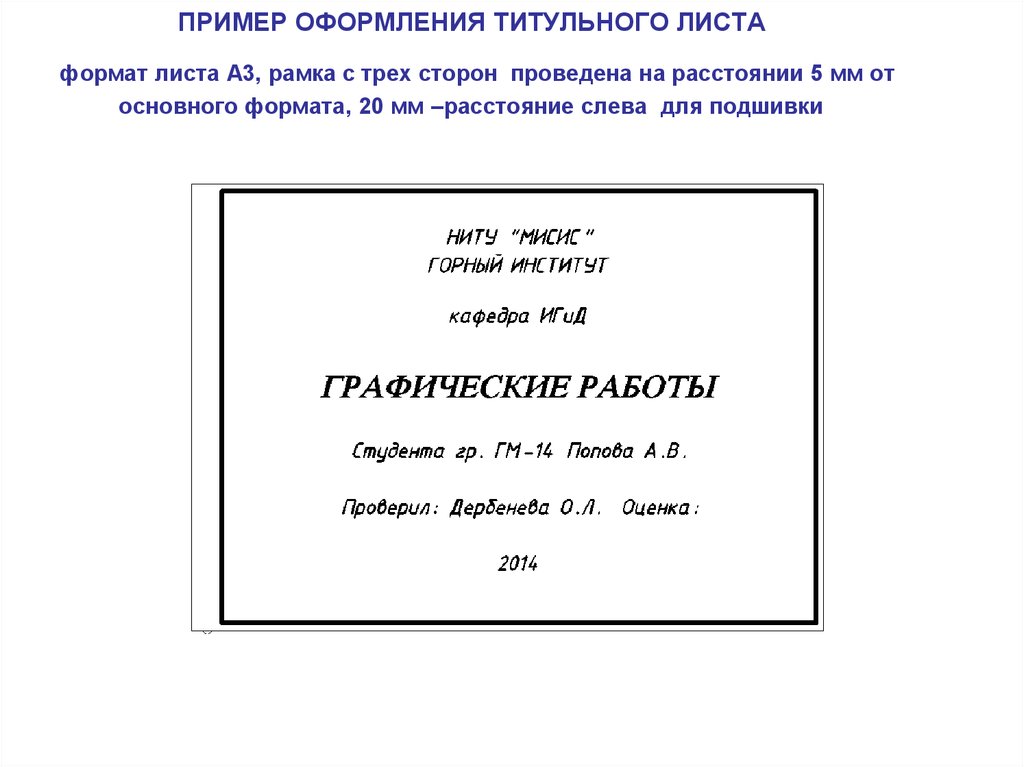

Для выполнения титульного листа и листа содержания выбираем лист формата А 3(297*420) и делим его пополам параллельно короткой сторо-не. Лист располагаем горизонтально. На каждой половине листа сплошной основной толстой линией проводим рамку – слева на расстоянии 20 мм, с остальных сторон по 5 мм. Содержание титульного листа и расположение надписей дано в методических указаниях.

На листе «Содержание» надпись выполняется строчными буквами с заглавной. Все надписи на титульном листе и листе содержания выполняются стандартным шрифтом типа «Б» с наклоном или без наклона. Пример выполнения букв и цифр таким типом шрифта дан в методических указаниях или может быть взят из ГОСТ 2. 304 -81.

Пример начертания прописных букв русского алфавита типа Б с наклоном

Пример начертания арабских цифр типа Б с наклоном

Пример выполнения листа 3 На листе 3 формата А 3 выполняется 5 задач. Каждая задача располагается в отведенной для нее зоне, ограниченной штриховыми линиями. Размеры зон указаны на рисунке 2 методических указаний. Задачи 1, 2 и 4 выполняются в соответствии с вариантом, а задачи 3 и 5 у всех одинаковые.

Указания к решению задачи 1 листа 3 В задаче 1, кроме построения изображения прокладки, необходимо проставить размеры, для чего необходимо ознакомиться с основными положениями ГОСТ 2. 303 -68 «Линии» и ГОСТ 2. 307 -68 «Нанесение размеров и предельных отклонений» .

Толщина сплошной основной линии «s» должна выбираться в пределах от 0, 5 – 1, 4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Выбранная толщина должна быть одинаковой для всех изображений чертежа, вычерчиваемых в одном и том же масштабе. Подбирать толщину остальных линий на чертеже следует, в зависимости от толщины этой линии используя таблицу 1 ГОСТ 2. 303 -68.

Длины штрихов в штриховых и штрихпунктирных линиях должны быть приблизительно одинаковыми. Промежутки между штрихами тоже должны быть одинаковыми. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные осевые линии заменяются тонкими, если диаметр окружности менее 12 мм.

Основные требования ГОСТ 2. 307 -68 Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеж. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Линейные размеры указывают в миллиметрах без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения (4˚; 4˚ 30′; 20 ˚ 30′ 40”). Для размерных чисел простые дроби не допускаются, за исключением размеров в дюймах.

Способы простановки размеров на чертеже 1. Способ от общей базы

2 Способ от нескольких общих баз

3 не замкнутой цепочкой, когда один из размеров получается путем вычитания из общего размера суммы остальных размеров

Нанесение размеров Размеры на чертежах указывают с помощью размерных чисел и размерных линий. Размерную линию проводят параллельно тому отрезку, размер которого показывается, а выносные линии – чаще всего проводятся перпендикулярно размерным. Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие выносные линии или как на строительных чертежах – засечками.

Выносные линии должны выходить за концы стрелок размерной линии или засечек на 1 -3 мм. Размерные линии предпочтительно наносить вне контура изображения. Расстояние между размерной линией и линией контура должно быть равно 10 мм, а минимальное расстояние между параллельными размерными линиями должно быть не менее 7 мм и выбирается в зависимости от размеров изображения и насыщенности чертежа.

Необходимо избегать пересечения размерных и выносных линий. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных линий. Выносные линии проводят от линий видимого контура. Форма стрелки и примерное соотношение ее элементов:

Размерные числа наносят над размерной линией на расстоянии не менее 1 мм и возможно ближе к ее середине. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий.

При нанесении размера радиуса перед размерным числом помещают прописную букву R. При указании размера диаметра перед размерным числом ставят знак Ø.

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке в соответствии с рисунком. При изображении детали в одной проекции размер ее толщины или длины наносят на линии-выноске и перед его значением ставят строчную букву «s» или «l»

Указания к решению задачи 2 листа 3 Необходимо вычертить плоскую деталь в соответствии со своим вариантом, соблюдая виды используемых линий и соотношения их толщин в соответствии с ГОСТ 2. 303 -68. Затем проставить размеры в соответствии с ГОСТ 2. 307 -68 и нанести секущую плоскость.

Указания к выполнению задачи 3 листа № 3 Если Вы знакомы со строительным черчением, то перечертите фрагмент фасада здания и разрез по стене в строгом соответствии с государственными стандартами СПДС и ЕСКД. Выполните условные изображения элементов здания (окна, двери и т. д. ), типы линий по ГОСТ 21. 501 и 2. 303. Нанесение размерных линий, вертикальных отметок на фасаде и в плане, координационные оси выполнить по ГОСТ Р 21. 1101 -2009.

Если Вы не сталкивались со строительными чертежами, то на месте задачи 3 можете выполнить условные знаки, цифры и буквы, которые вычерчены на рисунке 4 стр. 8 методических указаний. Надписи выполнять 10 размером шрифта типа Б с наклоном или без наклона. Примите во внимание то, что в М. У. соотношения элементов букв и цифр выполнены по старому ГОСТу, а Вы должны использовать ГОСТ 2. 304 -81

Указания к выполнению задачи 4 листа 3 Выполнить графическое обозначение 6 видов материалов в разрезе, в зависимости от варианта задания. Штриховка производится сплошными тонкими линиями под углом 45˚ к рамке чертежа.

Линии штриховки следует наносить с наклоном влево или вправо, в одну и ту же сторону на всех изображениях детали. Расстояния между линиями штриховки должно быть одинаковым и выбираться в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений от 1 до 10 мм.

Указания к выполнению задачи 5 листа 3 При выполнении элементов оформления чертежа: обозначения секущей плоскости, размерной линии и отметки уровня на фасаде, необходимо проставить их размеры в соответствии с ГОСТ 2. 305 -68 и ГОСТ Р 21. 11012009. При этом помните, что длина разомкнутой линии от 8 до 20 мм, а ее толщина равна от «s до 1, 5 s» . Стрелка знака отметки проводится тонкими линиями под углом 90 ˚, а величина отметки сопровождается знаком «+» или «-» .

Инженерная графика. Рабочая тетрадь по дисциплине «Инженерная графика».

/

ПРИЛОЖЕНИЕ А











РАБОЧАЯ ТЕТРАДЬ

Учебной дисциплины





ОП.06. ИНЖЕНЕРНАЯ ГРАФИКА





для специальностей

среднего профессионального образования





«общепрофессиональный цикл»

основной профессиональной образовательной программы СПО

программы подготовки специалистов среднего звена





























Усть-Лабинск, 2020





  Инженерная графика. Рабочая тетрадь по дисциплине «Инженерная графика». /Сост. О.В.Суханевич/

Рабочая тетрадь по  дисциплине «Инженерная графика» содержит опорные конспекты для студентов по темам изучаемых разделов. Данная тетрадь способствует развитию общих и профессиональных компетенций.























































Введение ………………………………………………………………….. 5

1Раздел по «Геометрическому черчению»…………..…………………7

1.1 Основные требования ………………………………………………….7

1.2 Основные понятия о стандартах…………….…………………………7

1.3 Форматы  ГОСТ 2.301 – 68.…………………………………………….8

          1.4 Основные надписи ГОСТ 2.104-68…………………………………….9

1.5 Классификация и обозначение изделий в  конструкторских

документах   ГОСТ 2.201-80  …………………………………………………..10

1. 6 Масштабы ГОСТ 2.302-68 …………………………………………..10

          1.7 Типы линий  ГОСТ 2.303-68……………………………………….…11

1.8 Шрифты ГОСТ 2.304-81 ……………………………………………14

1.9 Титульный лист ГОСТ 2.105-95……………………………………16

1.10 Геометрические построения………………………………………17

1.11 Правила нанесения размеров на чертежах  ГОСТ 2.307-68………20

2 Раздел по «Начертательной геометрии (проекционному черчению)»……………………………………………………………………….24

2.1 Виды проецирования…………………………………………………24

2.2 Проецирование точки……………………………………………….24

          2.3 Частные положения прямой в пространстве…………………..…26

          2.4 Проецирование геометрических тел………………………………27

2.5 Аксонометрические проекции…………………………………..…30

2.6 Построение круга в изометрии…………………………………… 32

2.7 Сечение геометрических тел плоскостями ..……………………….32

          2.8 Взаимное пересечение геометрических тел………………………. 34

2.9 Проекции моделей………………………………………………….36

2.10 Построение третьей проекции по двум заданным………………..37

3 Раздел  по «Машиностроительному черчению»……..…………..…. 38

3.1 Изображения  …………………………………………………………38

3.2   Резьба, ее графическое изображение и обозначение на чертежах деталей …………………………………………………………………………..44

3.3 Стандартные крепежные изделия ……………………………………48

3.4 Последовательность выполнения эскиза ..………………………. …50

3.5 Шероховатость поверхности  ……………..……………………… …51

3.6 Резьбовые соединения. Соединение болтом  …….……………… ..53

3.7 Сборочный чертеж ………………………………………………… ..54

3.8 Спецификация ГОСТ 2.108-68 …………………………………… ..54

Список использованных источников…………………………………..57




















































Введение



Ускорение научно – технического прогресса предъявляет все более высокие требования к профессиональному образованию.

Современный работодатель заинтересован в таком работнике, который может грамотно работать с информацией, уметь собирать необходимые для исследования определенной задачи факты, анализировать их, выдвигать гипотезы решения проблемы, делать необходимые обобщения, сопоставления.

Так как чертеж является одним из главных носителей технической информации, без которой не обходится ни одно современное производство, то  условиями успешного овладения техническими знаниями являются:

– умения читать чертежи;

– знания правил выполнения и оформления  чертежей.

 Современный машиностроительный чертеж должен быть выполнен с соблюдением требований государственных стандартов ЕСКД.

Предмет «Инженерная графика» изучает стандарты ЕСКД, которые устанавливают правила выполнения и оформления чертежей машиностроительных конструкций и отдельных деталей.

Раздел по геометрическому черчению  содержит основной материал, необходимый для формирования профессиональных  компетенций по оформлению чертежей и развитию первичных, графических приемов построения чертежа детали. Для этого студенты должны, изучив материал, заполнить в тетради пропущенные слова, ответить на поставленные вопросы и сделать необходимые геометрические построения.

Будущий инженер –  конструктор, техник – механик в своей производственной деятельности не могут обойтись без знаний такого важного раздела, как начертательная геометрия.

Начертательная геометрия развивает пространственное воображение (мышление), формирует профессиональные  компетенции, необходимые для чтения  чертежей,  чтобы с помощью чертежа передавать свои мысли, а также правильно понимать мысли другого, что крайне необходимо инженеру, конструктору и технику.

 Начертательную геометрию нужно изучать строго последовательно и систематически, следует избегать механического запоминания теорем, отдельных формулировок и решений задач. Такое запоминание не прочно. Обучающийся должен разобраться в теоретическом материале и применять его как общую схему к решению конкретных задач.

Раздел  по машиностроительному черчению содержит основной материал, необходимый для развития профессиональных компетенций, формирующих представления конструкции детали, сборочных механизмов по изображениям  на чертеже, а также для развития профессиональных компетенций в области правильного оформления конструкторской и технологической документации.

Использование рабочей тетради позволяет ускорить изучение большого объема информации по каждому разделу.

В дальнейшем студент может использовать ее при выполнении чертежей любой сложности.











































1 Раздел  «Геометрическое черчение»

1.1    Основные требования



 Перечислить   принадлежности урока и записать основной учебник изучаемого предмета

          1……………………………………………………………………………

          2……………………………………………………………………………

          3……………………………………………………………………………

          4……………………………………………………………………………

          5……………………………………………………………………………

         6……………………………………………………………………………



1.2 Основные понятия о стандартах



Предмет изучает стандарты, отвечающие за правильное выполнение чертежей. Дайте определение стандарта

Стандарт –  это ……………………………………………………………..

……………………………………………………………………………………….

Дайте расшифровку стандартов в зависимости от зоны их действия:

ГОСТ …………………………………………………………………………

ОСТ………………………………………………………………………….

РСТ…………………………………………………………………………..

СТП…………………………………………………………………………..

Запишите, в каком году была создана ЕСКД – единая система конструкторской документации   …………………………………………

Дайте расшифровку  систем действующих в промышленности:

ЕСТД – единая система …………………………………………………………..

ЕСТПП – единая система ……………………………………………………….

ЕСДП – единая система ………………………………………………………..

Запишите, названия классификационных групп стандартов ЕСКД

           0 –………………………………………………………………………….

1 – …………………………………………………………………………….

2 – ……………………………………………………………………………

3 –……………………………………………………………………………

4 –…………………………………………………………………………

5 –……………………………………………………………………………. .

6 – …………………………………………………………………………….

7 – …………………………………………………………………………..

8 – ……………………………………………………………………………

9 – ………………………………………………………………………………………………………

        Дайте расшифровку  структуры обозначения стандартов ЕСКД

                                  ГОСТ  2.  Х Х Х – Х Х







1. 3 Форматы  ГОСТ 2.301 – 68.



Дайте определение формата

Формат – это………………………………………………………………………..



1.3.1 Основные форматы



Укажите,  чему равна площадь формата А0 ……..

                                                            А0 – 1189 х 841

Запишите размеры сторон формата А1…………………. .

                                                             А2…………………..

                                                             А3…………………..

                                                              А4………………….



1.3.2 Дополнительные форматы



Допишите фразу

Дополнительные форматы – получают из любого основного формата путем ………….……..……………………………………………………………



Определите размер сторон дополнительного формата А4х3………………..



          Все форматы можно располагать как горизонтально, так и вертикально, исключение составляет формат А4.

Запишите,  как можно  располагать формат А4 ……………………………..



1.3.3 Оформление форматов



Формат имеет две рамки: внешнюю и внутреннюю.

Вставьте пропущенные числа в предложении.

Независимо от расположения формата, внутреннюю  рамку выполняют, отступив слева ……мм. Сверху, снизу, справа от края листа отступают –…..мм

Рисунок 1 и 2 применяется при оформлении практических заданий









           Рисунок 1                                                             Рисунок  2



1.4 Основные надписи ГОСТ 2.104-68



Запишите, применение основных надписей

Форма 1 – 55х 185 – ……………………………………………………….

Форма 2 – 40х 185 –  ……………………………………………………….

Форма 2а -15 х 185 – ……………………………………………………….



1.5 Классификация и обозначение изделий в конструкторских документах по ГОСТ 2.201-80



                                  ХХ ХХ . ХХ ХХ ХХ . ХХ Х

                                  1     2       3      4     5     6     7



где    1    – обозначение изучаемого раздела;

2    –  обозначение специальности группы;

3    –  год поступления в техникум;

4    –   № группы по порядку;

5    –  год окончания техникума;

6    –  вариант студента по списку в учебном журнале;

7    –  № работы в данном разделе.



По данному образцу запишите шифр собственного чертежа …………..



        1.6 Масштабы ГОСТ 2.302-68



Дайте определение масштаба

……………………………………………………………………………………………

………………………………………………………………………………

Запишите,  как называется данный масштаб 1:1   ………………………

Запишите,  как называются перечисленные  ниже масштабы  .…………………….     1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

Запишите,  как называются перечисленные  ниже масштабы ……………………     2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Допишите фразу

На чертеже не зависимо от масштаба всегда проставляют только ……..  ……………………………размеры.





1.7 Типы линий  ГОСТ 2.303-68



Укажите,  сколько линий предусматривает данный стандарт …… линий.

Толщина S основной линии чертежа, которой обводятся контуры изображаемых деталей, S = (0,6 – 1,5)мм.

 Укажите, в зависимости  от чего  выбирается толщина S основной линии чертежа  ………………………………………..………………………… ………………………………………………………………………………………

 Толщина других линий зависит от выбранной толщины сплошной основной линии, смотри таблицу1.

Графу «Начертание» в таблице 1 заполнить самостоятельно



Таблица1– Конструкция и применение линий на чертежах

Наименование

Начертание

Толщина

Применение

1

2

3

4

1.Сплошная основная



S

Обводка видимого контура и видимых переходов

2. Сплошная тонкая

S/2

Линии выносные и размерные, штриховка разрезов, контур наложенного сечения, линии пограничных деталей ( обстановка), линии выноски и их полки, ограничение выносного элемента на видах, разрезах и сечениях

3.Сплошная волнистая



S/2

Линия обрыва, разграничение вида и разреза

4.Сплошная тонкая с изломами



S/2

Линии длинных обрывов









Продолжение таблицы 1

1

2

3

4

5 Штриховая



S/2

Линия невидимого контура, линии невидимых переходов



6. Штрих пунктирная



S/2

Линии осевые и центровые, линии сечений, являющиеся осями симметрии для наложенных и вынесенных сечений

7.Штрих пунктирная  с двумя точками



S/2

Линии сгиба в развертках, линии движущихся частей изделия в крайних или промежуточных положениях

8.Штрих пунктирная утолщенная



Линии, обозначающие поверхности, подвергающиеся термической обработке, линии изображающие поверхности, расположенные перед секущей плоскостью

9 Разомкнутая



S – 1,5S

Линии изображающие положение секущей плоскости





Домашнее задание:  1 На форматах  А4 вычертить основные надписи форма 1, 2 и 2а, смотри рисунки 3, 4, 5.

                                   2 На формате А4 с основной надписью форма1 вычертить деталь «Ось», смотри рисунок 6. в масштабах 1:1;   1:2;   2:1, соблюдая ГОСТ 2.303 – 68 Типы линий.





Рисунок 3 – Основная надпись форма 1. Для первого листа чертежа или схемы





Рисунок 4 – Основная надпись форма 2. Для первого листа текстового конструкторского документа





            Рисунок 5 – Основная надпись форма 2а. Для последующих листов всех документов







Рисунок 6 – Деталь « Ось»





1.8 Шрифты ГОСТ 2.304-81



Стандарт  устанавливает два типа шрифтов. Тип А (d=1/14h) и тип Б (d=1/10h)

По данному стандарту надписи можно выполнять с наклоном  75°  и без наклона.

Запишите, в каких случаях применяется шрифт без наклона ……………………………………………………………………………. ……………….

Запишите, размерный ряд шрифтов   h , который устанавливает

ГОСТ 2.304-81     h  ………………………………………………………..

Дайте определение,  что обозначает  h – размер шрифта  ………………………………………………………………………………………

……………………………………………………………………………….

с – высота  строчной  буквы  с=7/10h;

а – расстояние между буквами   а = 2/10h;

е – расстояние между словами   е = 6/10h;

b – шаг строк b =17/10h.

Ширина (q) как прописных, так и строчных букв зависит от размера выбранного шрифта.



Прописные буквы:                                       Строчные буквы:



А Д М Х Ы Ю – 7/10h;                                з с                    –  4/10h;

Ш Щ Ф Ж Ъ   –  8/10h;                                 м ы ю              –  6/10h;

Г Е З С            –  5/10h;                                ш щ ф m ж       –  7/10h;

         Все остальные     –  6/10h                             все остальные     –  5/10h

         Цифры    2 3 4 5 6 7 8 9 0  –  5/10h;    1 –  2/10h















Выполнить прописи букв и цифр по образцу, написать слова



1. 9 Титульный лист ГОСТ 2.105-95



Практическая работа «Титульный лист» выполняется на формате А3 по  ГОСТ 2.105-95.

Все графические, практические, лабораторные работы, а также рефераты, курсовые, дипломные работы должны иметь титульный лист.

Формат А3 свернуть пополам, выполнить рамку. Выполнить надписи по образцу, смотри рисунок, шрифтом  №5. Все цифры на поле рамки обозначают расстояние от верхнего края рамки до основания соответствующей строки.

      МЧ – машиностроительное черчение;

      ТМ – шифр специальности «Технология машиностроения»;
       08 – год начала обучения в техникуме;
      03 – порядковый номер группы;
      11 –  год окончания техникума;
      23 – номер варианта по списку в учебном журнале.

           Титульный лист можно выполнить на компьютере  шрифтом №14 Times New Roman.



1.10 Геометрические построения

1.10.1 Деление отрезка



С помощью циркуля произведите деление:



отрезка АВ пополам      отрезка АВ на 7 равных частей              угла  пополам

                                     А                        В



    А                        В









1. 10.2 Деление круга



С помощью циркуля произведите деление круга на равные части:



Деление на 3 и 7 частей  Деление на 6,12   частей        Деление на 5 и 10 частей







Деление на 4, 8 частей.                       Выполнить построение эллипса













1.10.3 Лекальные кривые



По изображениям определите виды лекальных кривых и подпишите их названия







……………………             ………………                                 …………………



……………………….             ……….…………..               …………….





………………………          …………………………. .





            1.10.4 Построение уклона и конуса



По чертежу определите конусность заданного конуса и уклон линии АС, проставьте обозначение уклона и конусности на чертеже











1.10.5 Сопряжения

Дайте определение сопряжения это……………………………………………………………………………… ..

            Точка сопряжения – это   ………………………………………………

Выполните скругление углов заданным радиусом  R15















Провести линию касательную                             Построить касательную к двум

к окружности из точки А                               окружностям

                                                                          а) внешнее касание



















Построить касательную к двум                     Построить сопряжение

окружностям                                               окружности и прямой линии

б) внутреннее касание                                  заданным радиусом  R15

























Построить сопряжение двух окружностей заданной дугой

а) внешнее касание R10  б) внутреннее касание R45   в) смешанное касание R35

























1. 11 Правила нанесения размеров на чертежах  ГОСТ 2.307-68



Для изучения правил простановки размеров дайте ответы на поставленные вопросы



1.11.1 Общие положения



В каких  единицах измерения указывают линейные размеры на машиностроительных чертежах? ……………………………………………………………

Сколько раз указывают каждый размер? ……………………………………….

Размеры предпочтительно наносятся на  детали или вне ее контура? ……………………………………………………………………………………….

1.11.2 Размерные и выносные линии



Какими линиями выполняют размерные и выносные линии?  ………………

 Как проводятся  размерные линии при нанесении размера прямолинейного отрезка? ……….. …………………………………………….

Как проводятся   выносные линии? ………………………………………

Размерные линии проводятся между выносными, осевыми и  еще какими линиями чертежа? …………………………………………………… ……………..

Размерные линии заканчиваются стрелками, какой длины? …………….

Как проводят размерную линию при нанесении размера угла? ………..

Как проводят выносные линии? ………………………………………….

Сколько стрелок имеет размерная линия радиуса? ……………………

Как располагают стрелки на коротких размерных линиях? …………….

Чем заменяются стрелки при простановке размеров цепочкой? ……………………………………………………………………………………..

Насколько мм выходят выносные линии за стрелку?……………………..

Чему равно минимальное расстояние между контурной линией чертежа и размерной линией, а также между параллельными размерными линиями? …………..мм.

Можно ли использовать  линию чертежа детали в качестве размерной? …………………………………………………………………………………………………………….

Можно ли пересекать размерные стрелки линиями  чертежа? …………

Допустимо ли взаимное пересечение размерных линий между собой, а также размерных линий с выносными? …………………………………………

Как проставляют размеры, чтобы этого избежать? ………. …………………………………………………………………………………………………………



1.11.3 Размерные числа



Размерные числа выполняют шрифтом стандартного размера.

Если размерная линия горизонтальная, то где располагается размерное число?  …………………………………………………………………………….

Если размерная линия вертикальная, то с  какой стороны  располагается размерное число? …………. …………………………………….

Как располагается размерное число, если размерная линия наклонная? ……………………………………………………………………………………..

Касаются ли размерные числа размерных линий? ……………………..

Можно ли пересекать размерные числа линиями  чертежа? ……………

При нанесении нескольких параллельных размерных линий как располагается размерное число? ……………………………………………….

Разрешается ли располагать размерные числа на продолжении размерных линий? ………………………………………………………………………………..



1.11.4 Знаки, используемые для простановки размеров.

Какой знак  наносится над размерной линией  окружности и цилиндрических поверхностей? …………………………………………………

Сколько стрелок имеет размерная линия диаметра? ………………..…

Разрешается ли использование одной стрелки при простановке размера диаметра? …………………………………………………………………………

Если деталь имеет несколько одинаковых отверстий, можно ли размер  окружности наносить один раз с указанием их количества?…………………

Знак  радиуса «R» проставляют при выполнении полных или неполных окружностей?  ……………………………………………………………………………………….

Сколько стрелок имеет размерная линия радиуса? ………………………

Какие поверхности обозначаются знаком квадрата « □ »? ……………………

Каким знаком обозначают уклон? …………………………………………………

Каким знаком обозначают конусность? …………………………………



На чертежах деталей выполненных на рисунках 7, 8, 9 проставьте размеры указанным приемам с учетом изученных правил.

         Размеры, определяющие взаимное расположение элементов предмета или его поверхностей, нанести от общей базы на рисунке 7, от нескольких баз, на рисунке 8 и между смежными элементами – цепочками, на рисунке 9







Рисунок 7- От общей базы













Рисунок 8 – От нескольких баз







Рисунок 9- Цепочками

2 Раздел 2 «Начертательная геометрия и проекционное черчение»



В 1795 году французский геометр Гаспар Монж впервые систематизировал и изложил методы начертательной геометрии – науки, изучающей геометрические способы изображения предметов на плоскости. С этого времени чертеж стал международным языком инженеров.



2.1 Виды проецирования



Перечислить виды проецирования



1_________________________________________

2_________________________________________

3_________________________________________

4_________________________________________




Подпишите, какой вид проецирования использован для изображения конуса







2.2 Проецирование точки



Октант- 1/8 часть пространства.

Запишите название плоскостей, проставьте их обозначение на соответствующих плоскостях.

H_______________________________

V_______________________________

W_______________________________



Подпишите  ОX; ОY; ОZ- оси координат,  O-начало координат.

         Показать проецирование точки на аксонометрическом чертеже.

         Построить эпюр точки и прямой на комплексном чертеже.

Запишите названия проекций точки А

а– ___________________________________________ проекция точки А

а‘ – __________________________________________ проекция точки А

а”  – _________________________________________ проекция точки А

 аx; аy; аz – координатные точки.

Допишите фразы. Прямые аах; аха‘; ааz; аzа“; ааy; и т.д. – называются __________________________________________________________________

Линии связи всегда проводят параллельно  соответствующим координатным осям  OX,OY,OZ

Домашнее задание

По заданным координатам точек М и N, см. таблицу2, построить прямую и ее проекции на аксонометрическом и комплексном чертежах. Определите положение прямой линии относительно плоскостей проекций ______________________________________________________________

Таблица 2



X

Y

Z

 М







N













Аксонометрический чертеж                             Комплексный чертеж





2.3 Частные положения прямой в пространстве



Дайте определение, что называется проецирующей прямой ____________________________________________________________

Определите на комплексном чертеже по двум проекциям положение прямых АВ, КL, FE и дочертите их третьи проекции. Запишите их названия.

АВ_____________________________________ КL______________________________________

 FE______________________________________





Дайте определение, что называется прямой уровня  ____________________________________________________________

Определите на комплексном чертеже по двум проекциям положение прямых АD, КМ, FN и дочертите их третьи проекции. Запишите их названия

АD____________________________________ КМ______________________________________

     F N ______________________________________

2.4 Проецирование геометрических тел

По двум проекциям определить название геометрического тела



         _______ _____     _____         ____          ______  ________



По двум заданным проекциям призмы           Построить призму в изометрии и

построить третью и найти все                      определить на ее поверхности

проекции  заданных точек                           точки



По двум заданным проекциям                Построить цилиндр в изометрии и

цилиндра построить третью и                 определить на его поверхности

найти все проекции,                                 точки

заданных точек

По двум заданным проекциям конуса         Построить конус в изометрии и

построить третью и найти все проекции,      определить на его поверхности

заданных точек                                             точки



По двум заданным проекциям               Построить пирамиду в изометрии и

пирамиды построить третью и              определить на ее поверхности

найти все проекции  заданных                  точки

точек



2.5 Аксонометрические проекции

2.5.1 Изометрия

                                                      Построить оси изометрии и выполнить

                                                     чертеж куба с  заданной стороною «а»



                     2.5.2 Фронтальная косоугольная диметрия



                                                               На построенных осях диметрии  выполнить

                                                               чертеж  куба с заданной   стороною «а»















 Построить трехгранную призму в изометрии и  в диметрии по заданному основанию (треугольнику, см. на рисунке слева) и заданной длине (измерить на аксонометрическом чертеже призмы расположенной основанием параллельно фронтальной плоскости проекций) в трех положениях.





Построить шестигранную призму в изометрии и в диметрии по заданному основанию (шестиугольник, см. на рисунке) и заданной длине (измерить на аксонометрическом чертеже призмы расположенной основанием параллельно фронтальной плоскости проекций) в трех положениях.









2.6 Построение круга в изометрии



Выполните построение овала, заданного круга  в профильной W и горизонтальной H плоскостях проекций, используя пример построения во фронтальной V плоскости











2.7 Сечение геометрических тел плоскостями



Усеченная призма

Выполнить построение комплексного и аксонометрического чертежей усеченной призмы. Определить натуральную величину фигуры сечения.































Выполнить построение развертки усеченной шестигранной призмы





























2.8 Взаимное пересечение геометрических тел



Выполнить построение комплексного и аксонометрического чертежа пересекающихся цилиндров

•                    Вариант 1 Диаметр вертикального цилиндра больше горизонтального.

•                    Построение линии пересечения начинают с определения характерных точек.

•                    Характерная точка это точка пересечения контуров геометрических тел.

•                    На фронтальной плоскости это точка 1, а на горизонтальной плоскости это точка 3.

•                    Для точного построения линии пересечения необходимо определить несколько дополнительных точек типа 2, используя метод секущих плоскостей.















































                       2.9 Проекции моделей



По аксонометрическому изображению дочертить комплексный чертеж модели, проставить размеры и выполнить изображение ее в изометрии





Выполнить чертеж по индивидуальному заданию























2.10 Построение третьей проекции по двум заданным



По двум заданным проекциям модели построить не достающую, и выполнить ее изображение в изометрии























Выполнить чертеж по индивидуальному заданию







































     Раздел  3  «Машиностроительное черчение»



3.1 Изображения

3.1.1 Виды



Дайте определение вида …………………………………………………………………………………………………………………………………………………………………………

     3.1.1.1 Основные виды



     Заполните схему расположение основных видов



Дайте определение главного вида ………………………………………………  ………………………………………………………………………………………………………………









Все виды располагают в строго  проекционной связи, если эта связь нарушается,  то вид подписывается буквой русского алфавита, расположенной над стрелкой указывающей направления взгляда.

Подпишите виды соответствующей буквой.

                                                                     Как называется вид  А? …………………..



                                                                    Как называется вид  Б? …………………….



Основных видов шесть, но для изображения детали их количество  должно быть   минимальным. На каком рисунке дано правильное количество  видов ?





               а                                       б





                   3.1.1.2 Местные виды



           Дайте определение местного вида …………………………………………………………………………………………………………………………………………………………………………

           Местные виды выполняют с целью экономии места на формате и экономии времени на изготовлении чертежа детали. Выполнить вид по стрелке Б







                   3.1.1.3 Дополнительные виды







Дайте определение дополнительного вида ………………………………………………



………………………………………………………



Построить дополнительный вид, изображение которого повернуто на 45°



























      3.1.2 Разрезы



      Дайте определение разреза

____________________________________________________________________________________________________________________________________



             Классификация разрезов



•         3.1.2.1       Простой разрез

•         3.1.2.1.1    Вертикальный разрез

•         3.1.2.1.1.1 Фронтальный разрез

•         3.1.2.1.1.2 Профильный разрез

•         3.1.2.1.2    Горизонтальный разрез

•         3.1.2.1.3    Наклонный разрез

•         3.1.2.1.4    Местный разрез

•         3.1.2.2       Сложный разрез

•         3.1.2.2.1    Сложный ступенчатый разрез

•         3.1.2.2.2    Сложный ломаный разрез



     3.1.2.1 Простой разрез



     На чертеже детали выполнить простые разрезы и проставить размеры





    В разрезе изображается все, что лежит в секущей плоскости и все что расположено за ней.

     Симметричный разрез не обозначают  и не подписывают

    Несимметричный разрез обозначают двумя буквами русского алфавита

    Изображение разреза подписывают  А-А















3.1.2.1.4    Местный разрез



           Дайте определение местного разреза ……………………………………………………………………………………… ………………………………………………………………………………………………………………..

 Линия, ограничивающая местный разрез выполняется сплошной волнистой линией.

           На чертеже а) выполнить местные разрезы, показывающие:

– глубину шпоночного паза на центральном диаметре вала;

– центровочное отверстие на правом торце детали;

– коническое углубление на левом диаметре детали там, где начерчена его ось







                На чертеже б) выполнить местные разрезы, показывающие сквозные отверстия в левой и правой части детали















               Совмещение половины вида с половиной разреза





Выполнить на чертеже разрез, проставить размеры

 Совмещение половины вида с половиной разреза применяется в случае симметричного изображения разреза

•                                                                     Границей вида и разреза является ось симметрии;

•         Если ось симметрии –                                                                       вертикальная, то разрез располагают

справа, а вид слева;

•                    Если ось симметрии горизонтальная, то разрез располагают внизу, а вид вверху



Построить аксонометрическое изображение детали с вырезом четверти



















































3.1.2.2 Сложный разрез



     3.1.2.2.1 Дайте определение сложного ступенчатого разреза

____________________________________________________________________________________________________________________________________



 Заменить вид слева разрезом А-А

3.1.2.2.2  Дайте определение сложного ломаного разреза

____________________________________________________________________________________________________________________________________



Заменить главный  вид разрезом А-А









        3.1.3 Сечения



             Дайте определение сечения

____________________________________________________________________________________________________________________________________

        Сечения бывают вынесенными и наложенными.

              Контур вынесенного сечения выполняют сплошной основной линией, а контур наложенного сплошной тонкой линией

              Выполнить вынесенные сечения вала цилиндрической формы:

– плоскостью А-А по шпоночному пазу глубиной 5мм;

– по отверстию правой части детали.

              Выполнить наложенное сечение вала в левой части детали виде прямоугольника шириной 5мм.







            3.2   Резьба, ее графическое изображение и обозначение на чертежах деталей

Дайте определение резьбы  __________________________________________________________________Заполнить таблицу 3

Таблица 3-  Классификация резьб

Классификация резьб

Названия резьб

1

2

По назначению



По форме профиля



Продолжение таблицы 3

1

2

По виду поверхности



По расположению



По направлению винтовой линии



По количеству заходов







Выполнить изображение резьбы на чертежах деталей



Соединение деталей с конической резьбой, выполнить штриховку на соединяемых деталях.

Заполнить в таблице 4 графу «Измерение и обозначение»






3.3 Стандартные крепежные изделия

Выполнить чертеж болта по размерам, указанным в шифре

 Болт М20 х 60 ГОСТ7798-70













d – диаметр болта или размер его резьбы;

ℓ  – длина болта;

 e  – диаметр головки болта, e=2d;

S – размер под ключ;

dω – диаметр фаски головки болта, dω=0,95S;

b  – длина резьбы, b=2d +6;

k  – толщина головки болта, k=0,7d;

R = 1,5d;

 r – определяется построением;

С – ширина фаски  С= Р, где Р шаг резьбы.



Выполнить чертеж гайки по размерам, указанным в шифре

Гайка М20  ГОСТ5915 -70











d – диаметр гайки или ее размер  резьбы;

 e  – наружный диаметр гайки, e=2d;

m – толщина гайки, m=0,8d.





Выполнить чертеж шайбы по размерам, указанным в шифре

 Шайба 20  ГОСТ11371 -78

d – диаметр болта, на который одевается шайба;

d1 – диаметр отверстия шайбы, d 1=1,1d;

d 2 –  наружный диаметр шайбы,  d 2=2,2d;

S – толщина шайбы, S=0,15d.



Выполнить чертеж шпильки по размерам указанным в шифре

 Шпилька М20 х 60 ГОСТ22032-76











d – диаметр шпильки или размер ее резьбы;

ℓ  – длина шпильки;

ℓо – длина резьбы под гайку;

ℓ 1- длина ввинчиваемой резьбы, ℓ 1= d.



 Выполнить чертежи винтов по размерам указанным в шифре

Винт М12 х 60 ГОСТ17475-80                     Винт М12 х 60 ГОСТ1491-80













d – диаметр винта или размер его резьбы;           b  – длина резьбы винта;

L  – длина винта;                                                     bш – ширина шлицы;

D  -диаметр головки винта;                                   h  – глубина шлицы.

k  – толщина головки винта;







 3.4   Последовательность выполнения эскиза



Дайте определение эскиза ____________________________________________________________________________________________________________________________________

Дописать фразы, указывающие действия на каждом этапе.

1 Знакомство с деталью: ………………………………………………….        ……………………………………………………………………………………..

2 Выбор главного вида, выбор количества видов, разрезов, сечений и других изображений

3 Выбор формата ……………………………………………………………

………………………………………………………………………………………

4 Компоновка формата  …………………………………………………….

……………………………………………………………………………………….

5 Оформление видов, разрезов, сечений и других изображений, т.е. ……………… ………………………………………………………………………

……………………………………………………………………………………….

6 Простановка размеров

6.1…………………………………………………………………………….

6.2  ……………………………………………………………………………

7 Нанесение шероховатости поверхностей

8 Оформление формата

8.1 …………………………………………………………………………….

8.2 Записать технические требования или технические характеристики  ………………………………………………………………………………………            Технические требования выполняют  ……………………………………………

……………………………………………………………………………………………………………………………………………………………………………………………………….

……………………………………………………………………………………….











           3.5 Шероховатость поверхности ГОСТ 2.309-73





 Дайте определение шероховатости  ……………………………………..………………………………………………..

………………………………………………………………………………………

Укажите, какими геометрическими параметрами характеризуется по ГОСТ2789-73 шероховатость поверхностей

Ra – …………………………………………………………………………..

Rz –  ………………………………………………………………………….

         Укажите, от  чего зависит степень шероховатости поверхности …………………………………………………………………………………………………………….

……………………………………………………………………………………….

 Обозначение шероховатости по ГОСТ 2.309-73

Укажите, когда применяется каждый знак

     ……………………………………………………………………..



    ………………………………………………………………………..

  ………………………………………………………………………….



















Проставьте на чертеже знаки  шероховатости всех поверхностей





Для простановки шероховатости на учебных чертежах деталей  пользуются таблицей 5, в которой приведены примеры типовых поверхностей



Таблица 5- Шероховатость типовых поверхностей деталей

Шероховатость поверхности, мкм

по параметру Rа

Характеристика  поверхностей и деталей, способ обработки

Rа80 – Rа 40

Поверхность с грубой обработкой, имеющая ярко выраженные следы режущего инструмента (сверла, фрезы, резца)

Опорные поверхности оснований стоек, корпусов, кронштейнов

Rа 40- Rа20

Поверхность с едва заметными следами режущего инструмента

Отверстия под крепежные детали, болты, винты, шпильки.

Rа 20- Rа10

Rа 10- Rа5

Rа 5- Rа2,5

Rа2,5- Rа1,25

Поверхность чистая с зеркальным блеском, полученная тонким точением, шлифованием

Поверхности крепежной резьбы, канавок, пазов, проточек. Посадочные поверхности отверстий и валов

Rа 1,25- Rа0,63

Rа 0,63- Rа0,32

Rа 0,32- Rа0,16

Поверхность весьма чистая, достигнутая полированием, притиранием

Поверхности зубьев зубчатых колес

Rа 0,16- Rа0,08

Rа 0,08- Rа0,04

Rа 0,04- Rа0,02







Допишите правила упрощения, применяемые при нанесении шероховатости поверхности на чертежах деталей:

– если все поверхности детали имеют одинаковую шероховатость, то  ____________________________________________________________;

– если большинство поверхностей детали имеют одинаковую степень шероховатости, то ее выносят в правый угол формата __________________________________________________________________

3.6 Резьбовые соединения. Соединение болтом



Выполнить расчет соединения болтом по заданным параметрам болта d  и  размеру N (толщина соединяемых деталей, измерить на листе задания).

Работу выполнить на формате А4, оформить как сборочный чертеж. На формате А4 выполнить спецификацию к этому чертежу.









3.7 Сборочный чертеж



              Дайте определение сборочного чертежа  …….………………………

………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………

     Дайте определение позиции –…………………….…………………………………………………………………………………………………….……………………………………………………

       Для нанесения позиций на сборочном чертеже от каждой составной его части проводится выносная линия, заканчивающаяся полочкой.

       Запишите, какие размеры наносят на сборочном чертеже:

– …………………….…….;

-……………………………;

– ……………………………;

– …………………………….

       В основной надписи сборочного чертежа в графе «Наименование» указывают название изделия и название документа «Сборочный чертеж».

       Шифр чертежа заканчивают цифрой «0» и добавляют буквы «СБ» например: МЧСП.110115.170 СБ



3.8 Спецификация ГОСТ 2.108-68



Дайте определение спецификации    ……… ……………………………..

………………………………………………………………………………………

Выполняется на форматах А4.

Запишите, какая форма основной надписи применяется при оформлении первого листа спецификации.    ……………

Запишите, какая форма основной надписи применяется при оформлении последующих листов спецификации. ……………………… Заполняют спецификацию по графам. Допишите, как заполняют  каждую графу.

В графе «Формат» указывают …………………………………………….

………………………………………………………………………………………

Графа «Зона» заполняется, если сборочный чертеж имеет очень большое количество позиций и для удобства их поиска поле формата разбивается на расстояния, равные одной из сторон формата А4.

В графе «Позиции» записывают …………………………………………

……………………………………………………………………………………..

В графе «Обозначения» записывают …………………………………… ………..……………………………………………………………………………..

В графе «Наименование» указывают названия …………………………..

………………………..……………………………………………………………..

В графе «Количество» указывают количество  ………………………….

………………………………………………………………………………………

          В графе «Примечание» указывают дополнительные сведения о составных частях изделия.



Графа «НАИМЕНОВАНИЕ» заполняется по разделам

Укажите,  как выделяют все заголовки разделов  ……………………………………………………………………………………………………………………………………………………………………………….

  Перечислить, НАИМЕНОВАНИЯ разделов применяемые на сборочных чертежах:

– ………………………………………

– ……………………………………….

-…………………………………………

– ………………………………………

– ………………………………………….

– ……………………………………………

– ………………………………………………

– …………………………………………….

















































Основные источники:

1.      Бродский А.М., Фазлулин Э.М., Халдинов В.А. Инженерная графика – М.: «Академия», 2013.

2.     Бродский А.М., Фазлулин Э.М., Халдинов В.А. Практикум по инженерной графике. – М.: «Академия», 2013.

Дополнительные источники:

1.     ГОСТ «Единая система конструкторской документации» (ЕСКД). Общие правила выполнения чертежей.

2.     ГОСТ 2.701-84*ЕСКД. Схемы. Виды и типы. Общие требования к выполнению.

3.     ГОСТ 21.101-97 СПДС Основные требования к проектной и рабочей документации.

4.     ГОСТ 21.501-93 СПДС Правила выполнения архитектурно-строительных чертежей.

5.     ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.

6.     ГОСТ 21.508-93 СПДС Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов.

7.     ГОСТ 21.204-93 СПДС Условные графические изображения элементов генеральных планов и сооружений транспорта.

Интернет-ресурсы:

1.   http://graph.power.nstu.ru/wolchin/umm/PKG/ИКТ Портал Интернет-ресурсы Инженерная и прикладная компьютерная графика.

2.   http://www.twirpx.com/files/machinery/nig Видео-уроки по начертательной геометрии и инженерной графике.

http://www.pomoshvuchebe.ru/index/test_po_discipline_quot_inzhenernaja_grafika_quot Сайт помощи студентам – Тесты по дисциплине “Инженерная графика”.








Как читать инженерные чертежи – простое руководство

Вам не нужно быть инженером, чтобы уметь читать инженерные чертежи, в то время как умение читать инженерные чертежи может быть большим преимуществом для вас в вашей работе.

Для чего используются инженерные чертежи?

Технические чертежи (также иногда называемые чертежами, производственными чертежами, отпечатками, производственными отпечатками, размерными отпечатками, чертежами, механическими чертежами и т. Д.) – это подробный и конкретный план, который показывает всю информацию и требования, необходимые для производства предмета или продукта.Это больше, чем просто рисунок, это графический язык, на котором передаются идеи и информация.

Почему бы просто не использовать 3D-модель?

В отличие от 3D-модели, инженерный чертеж предлагает гораздо более конкретную информацию и требования, в том числе:

  • Размеры
  • Геометрия
  • Допуски
  • Тип материала
  • Отделка
  • Оборудование


Хорошо иметь 3D-модели, которые обычно (особенно сейчас) используются вместе с чертежами.Они являются хорошим визуальным представлением желаемого объекта, но не содержат всей информации, которую содержат рисунки.

Информационные блоки

Эти блоки содержат важную информацию о сборке. Обычно они расположены в правом нижнем углу чертежа. Эти блоки содержат подробную информацию о том, для чего предназначен чертеж, для кого, номер детали и описание, а также информацию о материале и отделке.

Это основные информационные блоки:

Основная надпись

Начните с чтения основной надписи в правом нижнем углу чертежа.Есть и другие подобные блоки информации, но основная надпись служит контекстом, в котором должен восприниматься рисунок.

Основная надпись содержит такую ​​информацию, как:

  • Название и адрес компании или агентства, подготовившего чертеж или владеющего им.
  • Номер детали и описание
  • Материал
  • Масса
  • Отделка
  • Общие допуски
  • Детали проекции
  • Масштаб, использованный на чертеже
  • Номера ревизий
  • Статус чертежа (Предварительный, Утвержденный и т. Д.))
  • Единицы, использованные на чертеже

Обратите внимание, что любая информация в примечаниях за пределами основной надписи, которая конфликтует с информацией в основной надписи, должна рассматриваться как правильная информация и заменять информацию о основной надписи.

Ревизионный блок

Блок ревизии, расположенный в верхнем правом углу, показывает подробности об изменениях, которые были внесены для проката ревизии. Блок редакции включает в себя редакцию, описание внесенных изменений, дату редакции и утверждение редакции.

Спецификация Блок

Блок Bill of Materials (также известный как BOM, Schedule или Parts List), обычно расположенный чуть выше основной надписи или в верхнем левом углу, содержит список всех элементов и количеств, необходимых для проекта. или сборка. Это используется для деталей, требующих сборки, или когда к детали необходимо добавить оборудование.

Строки

Важно понимать, что такое каждый тип линии и что они означают.Есть три типа линий:

  • Видимая линия: указывает, что край виден на соответствующем виде
  • Скрытая линия: указывает, что кромка находится за гранью
  • Фантомная линия: в основном используется для обозначения альтернативного положения движущейся части. Также используется для обозначения разрыва, когда природа объекта делает невозможным использование обычного типа разрыва.
  • Центральные линии: нанесены для обозначения точного геометрического центра сборки. Они сделаны из серии более светлых длинных и коротких штрихов.

Чтение инженерных чертежей – что дальше?

Теперь пора попытаться визуализировать, как сборка должна выглядеть в 3D (для этого вы можете игнорировать точные размеры). Большинство новых рисунков будут иметь изометрический вид, который поможет вам ориентироваться. Вы можете использовать Спецификацию материалов, чтобы найти компоненты на чертеже, чтобы понять роль, которую они играют в сборке.

Помните, что чтение инженерного чертежа может занять много времени, в зависимости от сложности сборки и опыта читателя.

Если вы хотите узнать больше, наш однодневный вводный курс научит вас правильно читать и интерпретировать чертежи и лучше понимать конкретные требования проекта.

Руководство по дизайну

: инженерные чертежи и зарисовки | Связанные ресурсы | Дизайн и производство I | Машиностроение

Чтобы увидеть анимированную версию этого руководства, обратитесь к разделу «Черчение и черчение» в компьютерной системе обучения инженерного проектирования Массачусетского технологического института.(EDICS)

Указатель раздаточных материалов

Изометрический чертеж

Ортогональные или многоракурсные чертежи

Нанесение размеров

Разрез

Инструменты для рисования

Сборочные чертежи

Виды поперечных сечений

сечениями половин с отверстиями

, Ребра и т. Д.

Дополнительные размеры

Где разместить размеры

Введение

Один из лучших способов передать свои идеи – это использовать какую-либо форму изображения или рисунка.Особенно это актуально для инженера. Цель этого руководства – дать вам основы инженерного эскиза и рисования.

Мы будем рассматривать «зарисовку» и «рисование» как одно целое. «Набросок» обычно означает рисование от руки. «Рисование» обычно означает использование чертежных инструментов, от компасов до компьютеров, для повышения точности чертежей.

Это всего лишь введение. Не беспокойтесь о понимании каждой детали прямо сейчас – просто почувствуйте язык графики в целом.

Мы надеемся, что вам понравится объект на Рисунке 1, потому что вы будете часто его видеть. Прежде чем мы приступим к каким-либо техническим чертежам, давайте внимательно рассмотрим этот странный блок с нескольких точек зрения.

Рисунок 1 – Обработанный блок.

Изометрический чертеж

Изображение объекта на рисунке 2 называется изометрическим рисунком. Это одно из семейства трехмерных изображений, называемых графическими рисунками. На изометрическом чертеже вертикальные линии объекта нарисованы вертикально, а горизонтальные линии в плоскостях ширины и глубины показаны под углом 30 градусов к горизонтали.При построении в соответствии с этими рекомендациями линии, параллельные этим трем осям, имеют истинную (в масштабе) длину. Линии, которые не параллельны этим осям, не будут иметь их истинную длину.

Рисунок 2 – Изометрический чертеж.

Любой инженерный чертеж должен показывать все: полное представление об объекте должно быть возможным из чертежа. Если изометрический чертеж может отображать все детали и все размеры на одном чертеже, это идеальный вариант. В изометрический рисунок можно упаковать большой объем информации.Однако, если бы объект на рисунке 2 имел отверстие на обратной стороне, он не был бы виден при использовании одного изометрического чертежа. Чтобы получить более полное представление об объекте, можно использовать ортогональную проекцию.

Ортогональный или многовидовый чертеж

Представьте, что у вас есть объект, подвешенный на прозрачных нитях внутри стеклянной коробки, как на рисунке 3.

Рисунок 3. Блок, подвешенный в стеклянной коробке.

Затем нарисуйте объект на каждой из трех граней, если смотреть с этого направления.Разверните коробку (рис. 4), и вы получите три вида. Мы называем это «орфографическим» или «многовидовым» рисунком.


Рисунок 4 – Создание ортогонального многоракурсного чертежа.

Рисунок 5 – Мультиэкранный рисунок и его объяснение.


Какие виды следует выбирать для многоракурсного чертежа? Виды, раскрывающие каждую деталь объекта. Три представления не всегда необходимы; нам нужно ровно столько представлений, сколько требуется для полного описания объекта.Например, для некоторых объектов требуется только два представления, а для других – четыре. Круглый объект на рисунке 6 требует только двух видов.

Рисунок 6. Объект, которому требуется только два ортогональных вида.


Определение размеров

Рисунок 7 – Изометрический вид с размерами.


Мы «измерили» объект на изометрическом чертеже, показанном на рисунке 7. В качестве общего правила для определения размеров постарайтесь представить себе, что вы можете сделать объект и измерить его наиболее удобным способом.Уложите ровно столько размеров, сколько необходимо мастеру, чтобы сделать его – ни больше, ни меньше. Не добавляйте лишних размеров. Они не только загромождают чертеж, но и, если включены “допуски” или уровни точности, избыточные размеры часто приводят к конфликтам, когда допуски допусков могут быть добавлены по-разному.

Многократное измерение от одной точки до другой приведет к неточностям. Часто лучше измерять от одного конца до разных точек. Это дает размеры эталона.Полезно выбрать размещение размера в том порядке, в котором механик будет создавать деталь. Это соглашение может потребовать некоторого опыта.

Секционирование

Часто внутренние детали объекта не видны снаружи (рис. 8).

Рисунок 8 – Изометрический чертеж, на котором не показаны все детали.

Мы можем обойти это, притворившись разрезающим объект на плоскости и показав «вид в разрезе». Вид в разрезе применим к таким объектам, как блоки двигателя, внутренние детали которых сложны и их очень трудно понять из-за использования «скрытых» линий (скрытые линии, по соглашению, пунктирные) на ортогональном или изометрическом чертеже.

Представьте, что объект разрезан посередине (рисунок 9):


Рисунок 9 – «Разделение» объекта.

Рисунок 10 – Разрез объекта на рисунке 8.

Уберите переднюю половину (рисунок 10), и вы получите полный разрез (рисунок 11).

Рисунок 11. Изометрические и ортогональные виды в разрезе.

Поперечное сечение выглядит как на рисунке 11, если смотреть прямо.

Инструменты для рисования

Чтобы подготовить чертеж, можно использовать инструменты для рисования вручную (рис. 12) или компьютерное черчение или конструирование, или САПР. Основные стандарты и условные обозначения для чертежей одинаковы, независимо от того, какой инструмент дизайна вы используете для создания чертежей. Изучая черчение, мы подойдем к нему с точки зрения ручного черчения. Если рисунок сделан без инструментов или без САПР, он называется наброском от руки.


Рисунок 12 – Инструменты для рисования.

«Сборочные» чертежи

Изометрический вид «собранной» опорной системы с опорой и опорой показан на рис. 13. Это близко соответствует тому, что вы фактически видите, глядя на объект под определенным углом. Мы не можем сказать, как выглядит внутренняя часть детали с этого вида.

Мы также можем показать изометрические виды опорной подушки в разобранном или «разобранном виде» (рис. 14). Это позволяет увидеть внутренние компоненты подшипниковой системы. Изометрические чертежи могут ясно показать общую компоновку, но не детали и размеры.


Рисунок 13 – Подушка-блок (эскиз от руки).

Рисунок 14 – Подушка-блок в разобранном виде.

Виды в разрезе

Вид в разрезе отображает вырезанную часть объекта и является еще одним способом показать скрытые компоненты в устройстве.

Представьте себе плоскость, которая разрезает вертикально центр опорного блока, как показано на рисунке 15. Затем представьте себе удаление материала с передней части этой плоскости, как показано на рисунке 16.


Рисунок 15 – Блок подушки.

Рисунок 16 – Блок подушки.


Так будет выглядеть оставшаяся задняя часть. Диагональные линии (штриховка) показывают области, где материалы были разрезаны плоскостью разреза.

Рисунок 17 – Разрез «А-А».


Этот вид в разрезе (разрез A-A, рис. 17), ортогональный направлению взгляда, лучше показывает соотношение длины и диаметра.Эти рисунки сделать проще, чем изометрические. Опытные инженеры могут интерпретировать ортогональные чертежи без изометрического чертежа, но это требует некоторой практики.

Вид подшипника сверху “снаружи” показан на рисунке 18. Это ортогональная (перпендикулярная) проекция. Обратите внимание на направление стрелок на плоскости сечения “A-A”.


Рисунок 18 – Вид подшипника “снаружи” сверху.

Полусечения

Полусечения – это вид объекта, показывающий половину вида в разрезе, как на рисунках 19 и 20.

Рисунок 19 – Изометрические изображения в полный рост и в разрезе.

Рисунок 20 – Вид спереди и половинный разрез.


Диагональные линии на чертеже разреза используются для обозначения теоретически вырезанной области. Эти линии называются сечения облицовки или перекрестной штриховкой . Линии тонкие и обычно рисуются под углом 45 градусов к основному контуру объекта. Расстояние между строками должно быть равномерным.

Второе, более редкое использование перекрестной штриховки используется для обозначения материала объекта. Одна форма перекрестной штриховки может использоваться для чугуна, другая – для бронзы и так далее. Как правило, тип материала указывается в другом месте на чертеже, что делает ненужным использование различных типов штриховки.

Рисунок 21 – Половина разреза без скрытых линий.


Обычно скрытые (пунктирные) линии не используются на поперечном сечении, если они не нужны для целей определения размеров.Кроме того, некоторые скрытые линии на неразрезанной части чертежей не нужны (рис. 12), поскольку они становятся избыточной информацией и могут загромождать чертеж.

Разделение объектов с отверстиями, ребрами и т. Д.

Поперечное сечение справа на рис. 22 технически правильное. Однако на чертеже принято показывать вид слева в качестве предпочтительного метода разделения этого типа объекта.

Рисунок 22 – Поперечное сечение.

Нанесение размеров

Назначение размеров – дать четкое и полное описание объекта.Полный набор размеров допускает только одну интерпретацию, необходимую для построения детали. Размеры должны соответствовать этим рекомендациям.

  1. Точность: должны быть указаны правильные значения.
  2. Четкость: размеры должны быть размещены в соответствующих положениях.
  3. Полнота: ничего нельзя упускать и ничего не дублировать.
  4. Читаемость: для разборчивости необходимо использовать линии соответствующего качества.

Основные сведения: определения и размеры

Размерная линия представляет собой тонкую линию, прерванную посередине для размещения значения размера со стрелками на каждом конце (рис. 23).


Рисунок 23 – Чертеж с размерами.


Наконечник стрелы имеет длину примерно 3 мм и ширину 1 мм. То есть длина примерно в три раза больше ширины. Выносная линия продолжает линию объекта до размерной линии. Первая размерная линия должна находиться на расстоянии примерно 12 мм (0,6 дюйма) от объекта. Выносные линии начинаются на 1,5 мм от объекта и проходят на 3 мм от последней размерной линии.

Выноска – это тонкая линия, используемая для соединения размера с определенной областью (рисунок 24).


Рисунок 24 – Пример чертежа с выноской.

Выноска также может использоваться для обозначения примечания или комментария о конкретной области. Когда пространство ограничено, стрелки могут быть заменены толстой черной точкой, как на рисунке 23. Также на этом рисунке два отверстия идентичны, что позволяет использовать обозначение «2x» и размер, указывающий только на одно из круги.

Где разместить размеры

Размеры должны быть размещены на грани, которая наиболее четко описывает элемент.Примеры подходящего и неправильного размещения размеров показаны на рисунке 25.


Рисунок 25 – Пример подходящего и несоответствующего размера.

Чтобы понять, что такое простановка размеров, мы можем начать с простого прямоугольного блока. Для полного описания этого простого объекта необходимы только три измерения (рис. 26). Выбор места для размещения размеров невелик.


Рисунок 26 – Простой объект.

При измерении размеров блока с выемкой или вырезом необходимо сделать несколько вариантов (рисунок 27). Обычно лучше всего проводить измерения от общей линии или поверхности. Это можно назвать базовой линией поверхности. Это исключает добавление неточностей измерения или обработки, которые могут возникнуть из-за «цепного» или «серийного» определения размеров. Обратите внимание, как размеры берут начало на опорных поверхностях. Мы выбрали одну опорную поверхность на рисунке 27, а другую – на рисунке 28. Пока мы последовательны, это не имеет значения.(Мы просто показываем вид сверху).

Рисунок 27 – Пример наземной базы.

Рисунок 28 – Пример наземной базы.

На рисунке 29 мы показали отверстие, которое мы выбрали для измерения на левой стороне объекта. Ø означает «диаметр».


Рисунок 29 – Пример отверстия с заданными размерами.

Когда левая сторона блока представляет собой «радиусы», как на рисунке 30, мы нарушаем наше правило, что мы не должны дублировать размеры.Общая длина известна, потому что указан радиус кривой с левой стороны. Затем, для ясности, мы добавляем общую длину 60 и отмечаем, что это эталонный (REF) размер. Это означает, что на самом деле это не требуется.


Рисунок 30 – Пример отверстия с прямым размером.

Где-то на бумаге, обычно внизу, должна быть размещена информация о том, какая система измерения используется (например, дюймы и миллиметры), а также масштаб чертежа.

Рисунок 31 – Пример отверстия с прямым размером.

Этот рисунок симметричен относительно горизонтальной средней линии. Осевые линии (пунктирные) используются для симметричных объектов, а также для центров окружностей и отверстий. Мы можем наносить размеры непосредственно по средней линии, как на рисунке 31. В некоторых случаях этот метод может быть более понятным, чем простое нанесение размеров между поверхностями.

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине – «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане – это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Черчение | графика | Британника

Полная статья

Чертеж , также пишется черчение , также называемый инженерный чертеж , графическое представление конструкций, машин и их составных частей, которое сообщает о техническом замысле технического проекта мастеру или рабочему, создающему продукт.

На стадии проектирования чертежи от руки и механические чертежи служат для вдохновления и руководства дизайнера, а также для общения между дизайнером, сотрудниками, производственным отделом, а также маркетинговым или управленческим персоналом.На этом этапе точные механические чертежи могут прояснить, подтвердить или опровергнуть схему, которая выглядела многообещающей на эскизе от руки. Фактически, и эскиз, и точный механический чертеж являются важными частями процесса проектирования, и оба относятся к области черчения. После того, как базовая конструкция установлена, навыки составления чертежей помогают в разработке и передаче большого количества данных, необходимых для производства и сборки деталей. Для автомобиля, небоскреба или космического корабля могут потребоваться десятки тысяч чертежей, чтобы передать все требования к готовому продукту от дизайнеров к изготовителям.

Завершение набора чертежей, необходимых для производства продукта или создания проекта, включает три важных фактора: (1) подробное описание каждой детали и требований конечного продукта или проекта; (2) применение здравого смысла и знания стандартных процедур составления проектов для выбора комбинации чертежей и спецификаций, которые будут передавать информацию, определенную на этапе (1), наиболее ясным образом; и (3) размещение квалифицированного персонала и подходящего оборудования для подготовки документов, указанных на этапе (2).

Черчение основано на концепции ортогональной проекции, которая, в свою очередь, является основной задачей раздела математики, называемой начертательной геометрией. Книга Géométrie descriptive (1798) французского математика XVIII века Гаспара Монжа, которой предшествовала публикация соответствующего материала, и за ней последовало обширное развитие, считается первым изложением начертательной геометрии и формализацией орфографической проекции. . Росту и развитию профессии чертежника способствовали применение концепций, опубликованных Монжем, необходимость производства взаимозаменяемых деталей, введение процесса проектирования и экономия, предлагаемая набором чертежей, которые в большинстве случаев делали здание. работающей модели ненужно.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Люди с различными навыками и специальностями необходимы для разработки и реализации инженерных и архитектурных проектов. Редактирование обеспечивает общение между ними и координацию их деятельности. Дизайнер несет основную ответственность за основную концепцию и окончательное решение, но зависит от поддержки нескольких уровней составителей, которые готовят графические исследования деталей; определить посадки, зазоры и возможность изготовления; и подготовим рабочие чертежи.Художник-иллюстратор, или технический иллюстратор, преобразует предварительные или окончательные рисунки в графические изображения, обычно полноцветные перспективные конструкции, чтобы помочь другим визуализировать продукт, информировать публику, привлекать инвестиции или способствовать продажам. Прежде чем приступить к составлению собственных чертежей, лица, занимающиеся чертежной профессией, могут отслеживать чертежи, чтобы отредактировать или отремонтировать их, а затем перейти к подготовке подробных чертежей, таблиц материалов, спецификаций узлов (таких как двери и окна) и определения размеров чертежей. по инициативе более опытных коллег.Широкий спектр действий, требуемых от команды дизайнеров, требует, чтобы ее члены сочетали опыт и творческий подход с навыками визуализации, анализа и разграничения, а также со знанием материалов, производственных процессов и стандартов.

Рабочие, занимающиеся производством, изготовлением или строительством, несут ответственность за точное соблюдение набора чертежей и спецификаций; у них не должно быть необходимости задавать вопросы или принимать решения относительно деталей дизайна.Ответственность за все такие подробности несет группа разработчиков; чертежи должны четко отражать всю необходимую информацию, чтобы выполнялись функциональные требования и нормативные ограничения к готовому продукту или проекту, чтобы механические свойства материалов были подходящими, а операции по механической обработке, а также процедуры сборки или монтажа были возможны.

Строго утилитарные цели рисования и упор на ясность и точность явно отличают его от родственной формы искусства, описанной в рисунке статьи.Картографическое оформление рассматривается в статьях картографических и геодезических. Некоторые конкретные применения чертежей рассматриваются в статьях «Строительство зданий»: «Современные строительные практики»; дизайн интерьера; и швейная и обувная промышленность.

Виды рисунков

В зависимости от продукта или проекта набор чертежей обычно содержит подробные чертежи (также называемые рабочими чертежами), сборочные чертежи, чертежи в разрезе, планы (виды сверху) и фасады (виды спереди).Для изготовления машины форма и размер каждой отдельной детали, за исключением стандартных крепежных деталей, описаны на подробном чертеже, и, по крайней мере, один сборочный чертеж показывает, как детали подходят друг к другу. Чтобы прояснить детали интерьера или стыковку деталей, может потребоваться подготовить чертеж сечения, на котором деталь или сборка показаны так, как если бы они были вырезаны плоскостью, с удаленной частью объекта. Для строительства здания необходимы планы, фасады, чертежи в разрезе и подробные чертежи, чтобы передать информацию, необходимую для оценки затрат, а затем возвести конструкцию.В этом случае подробные чертежи содержат точную информацию о таких элементах, как лифты, лестницы, кабельная сеть, а также обрамление окон, дверей и перемычек. В наборе чертежей моста, плотины или шоссе появляется различная информация, но в каждом случае различия связаны с наилучшим способом передачи необходимой информации.

Угловая проекция – обзор

9.2.2.3 Выбор проекции карты

В картографии проекция карты означает взаимно однозначное соответствие между точками на поверхности земли и точками на плоскости проекции.Основной метод картографической проекции заключается в использовании определенных математических законов для выражения линий широты и долготы на поверхности земли на плоскости. Каждая ГИС должна учитывать проекцию карты. Использование картографической проекции обеспечивает пространственную информацию в региональной связи и целостности, а при создании всех видов географических информационных систем выбор соответствующей картографической проекционной системы является первым вопросом, который необходимо рассмотреть. Поскольку поверхность земного эллипсоида изогнута, а карта обычно наносится на плоский лист бумаги, изогнутая поверхность сначала должна быть плоскостью.Однако сфера – это не раскладывающаяся поверхность, то есть при прямом распространении на плоскость она сломается или сложится. Очевидно, что рисовать карту с такой плоскостью с разрывом или складыванием непрактично, поэтому необходимо использовать специальный метод, чтобы развернуть поверхность в плоскость без разрывов или складок. Этот метод является картографической проекцией.

Существует множество методов проецирования карты, но из-за особенностей земной поверхности деформация проекции неизбежна. Картографическая проекция делится по деформации проекции, есть равноугловые проекции, равновеликие проекции.и проекции на равное расстояние. Проекция Гаусса основной масштабной картографической проекции нашей страны является равноугловой, а проекция Меркатора, используемая на карте, также является равноугловой.

Так называемая равноугловая проекция заключается в том, что угол между любыми двумя прямыми на плоскости проекции равен соответствующим двум линейным сегментам на эллипсоиде, то есть угловая деформация равна нулю. Равноплощадочная проекция означает, что равная площадь разностной площади равна до и после проекции, то есть ее отношение площадей равно 1; то есть любая часть площади на плоскости проекции равна соответствующей площади на эллипсоиде; то есть деформация площади равна нулю.Проекция на равном расстоянии – это произвольная проекция, определяемая как расстояние в определенном направлении до и после проекции, при этом расстояние остается неизменным, то есть отношение длин в этом конкретном направлении равно 1. В этой проекции карта не лишена деформации длины, и только в определенном направлении без деформации длины. Искажение площади проекции с равным расстоянием меньше, чем у проекции с равным углом, а деформация угла меньше, чем у проекции с равной площадью.Произвольная проекция часто используется, чтобы требовать небольшой деформации и малоугловой деформации карт, таких как общие справочные карты и обучающие карты. Деформация длины, деформация области и угловая деформация, отображаемые на карте, связаны друг с другом. Между ними существует следующая взаимосвязь: характеристики равного угла проекции равной площади не могут поддерживаться в проекции равной площади; равноплоскостные характеристики не могут быть сохранены на равноугловой проекции; характеристики равного угла и равной площади не могут быть сохранены на произвольной проекции; деформация формы равноплоскостной проекции велика, а деформация площади равноплоскостной проекции велика.

Картографическая проекция делится на геометрическую и негеометрическую. Подходит ли выбор проекции карты, напрямую влияет на точность и полезность карты. При выборе проекции карты следует учитывать объем, форму и расположение области рисования, использование карты, режим публикации и другие особые требования. Среди них основными факторами являются объем, форма и расположение области картирования. Учитывая, что информационная система управления подводным оптическим кабелем в основном использует данные морской карты в качестве базовой географической карты и в основном для услуг по прокладке и техническому обслуживанию кабеля, приоритетным является выбор проекции Меркатора, которая является своего рода равноугловой проекцией. , и характеризуется проекцией линий долготы и широты в прямую линию друг с другом и без деформации после проекции широты стандартной широты.

Нужна помощь с размерами и допусками для этого чертежа для часть b вопроса 1. Проблема …

  • Помогите, пожалуйста, ответить на этот вопрос? Обратите внимание, что размеры не указаны. Большое спасибо

    Помогите, пожалуйста, ответить на этот вопрос? Обратите внимание, что без размеров были предоставлены. Большое спасибо 04-BS-15 Инженерная графика и процесс проектирования Декабрь 2018 ВОПРОС 1 (50 ЗНАКОВ) Для части, показанной ниже, нарисуйте соответствующий набор ортогональных видов, используя проекцию под третьим углом.(10 баллов) Полностью обмерьте эскиз в части а) в соответствии с профессиональными стандартами. Используйте «xx» вместо числовых значений в размерах. (10 баллов) Опишите и зарисуйте соответствующую последовательность операций твердотельного моделирования на основе элементов, которые могут …

  • Заполните следующие чертежи разрезов, указав размеры и необходимые просмотры. Не рисуйте иллюстрацию …

    Заполните следующие чертежи разрезов, указав размеры и необходимые просмотры. Не рисуйте графические виды.Они показаны помочь вам в визуализации. Полное представление размеров. 138-118 Поверхность по всей поверхности: 1 мкм Материал: Фосфорная бронза Название детали: Шток клапана ПРОБЛЕМА 12.34 Удаленная секция (метрическая) 84 42-19 – -09,6 09,6 038 07,88 2 4X ПРАВАЯ ВИД СЛЕВА 7,86 V 69,5 ВИД С ПРАВОЙ СТОРОНЫ LØ28 15.06 – 59.2- 68.8 – – 128- ПРИМЕЧАНИЕ: Некоторые скрытые линии опущены для ясности ….

  • Пожалуйста, помогите мне ответить на этот вопрос? Обратите внимание, что размеры не указаны. Большое спасибо

    Пожалуйста, помогите мне ответить на этот вопрос? Обратите внимание, что нет были даны размеры.Большое спасибо 04-BS-15 Инженерная графика и процесс проектирования Май 2012 ВОПРОС 1 Для части, показанной ниже, нарисуйте соответствующий набор ортогональных видов, используя проекцию под третьим углом. (10 баллов) значения в размерах. (10 баллов) можно использовать для создания этой геометрии с помощью параметрического, основанного на элементах твердотельного моделирования САПР. A) b) Выполните полный размер эскиза в части a), используя профессиональные стандарты. Используйте “xx” вместо …

  • 04-BS-15 Инженерная графика и процесс проектирования Май 2012 ВОПРОС 1 Для части, показанной ниже, нарисуйте соответствующий набор ортогональных видов, используя проекцию под третьим углом.(10 баллов) значения в …

    04-BS-15 Инженерная графика и процесс проектирования Май 2012 ВОПРОС 1 Для части, показанной ниже, нарисуйте соответствующий набор ортогональных видов, используя проекцию под третьим углом. (10 баллов) значения в размерах. (10 баллов) можно использовать для создания этой геометрии с помощью параметрического, основанного на элементах твердотельного моделирования САПР. A) b) Выполните полный размер эскиза в части a), используя профессиональные стандарты. Используйте «xx» вместо числового c) Опишите и зарисуйте соответствующую последовательность операций твердотельного моделирования на основе элементов, которые d) Опишите и…

  • Scantron – множественный выбор Верно / неверно Общие знания из лабораторного раздела курса Практические задачи 1. 2. 3. 4. Вид в разрезе не может заменить одно из трех стандартных ортогональных видов при использовании в …

    Scantron – множественный выбор Верно / неверно Общие знания из лабораторного раздела, конечно, Практические задачи 1. 2. 3. 4. Вид в разрезе не может заменить один из трех стандартных ортогональных видов при использовании на чертеже. При учете геометрического допуска, номинального размера и базовый размер никогда не бывает одинаковым. Посадка с натягом гарантирует, что между двумя сопрягаемыми деталями будет пространство или “пространство для маневра”. Допускается размер до скрытых линий. Деталь имеет размер…

  • нужна помощь с 3 и 4 3. Определите 4 неверных размера и перечислите все связанные с ними ошибки …

    нужна помощь с 3 и 4 3. Определите 4 неверных размера и перечислите все ошибки, связанные с ними. Затем правильно обмерьте объект, используя правильные методы определения размеров. (распечатайте эту страницу и нарисуйте отсутствующий вид спереди) Ø20-010 2) 20 3) 25 35 20 10 4. Нарисуйте необходимые ортогональные виды и полностью разметьте следующий объект. 4.Нарисуйте необходимые ортогональные виды и полностью обмерьте следующий объект. 2.1 Примечание: используйте стандартную титульную страницу для своего …

  • Проблема 10.6 Определение размеров контуров и ограниченного пространства (дюймы) Название детали: Материал опоры: Алюминий 2,00 – –…

    Проблема 10.6 Определение размеров контуров и ограниченное пространство (дюймы) Название детали: Материал опоры: алюминий 2.00 – – 1.25 – 2.00 – 4.50 Глава 10 Проблемы с размерами и допусками ИНСТРУКЦИИ 1. Создайте исходный многовидовой чертеж, используя соответствующий файл шаблона.Соответствующее масштабирование видов в компоновке. Включите все необходимые размеры, используя однонаправленные размеры. Из выбранных проблем определите, какие виды и размеры следует использовать для полной детализации детали. 2 Включите следующие общие примечания внизу слева …

  • ОАЭУ Государственный департамент единства Арабских Эмиратов Проблема 2 O Использование третьего угла …

    ОАЭУ Объединение Арабских Эмиратов Департамент механического английского языка Проблема 2 O Используйте соглашение о третьем угле 1) Нарисуйте вручную орфографию песчаного дерева для города внизу в соответствии с размером 2) Четко показано и центрирует, где мы 3) Adblock и включая gewo 49 Добавить размерность а затем и просмотры МЕТРИЧЕСКИЕ i gh Задача № 3 Нарисовал некоторый вид объекта из орфографических клятв пера.Вы видите вид спереди и справа. Добавить осевую линию …

  • ЗАДАНИЕ № 4 • • • • • • • • На миллиметровой бумаге 1/10 1/10, набросок …

    ЗАДАНИЕ № 4 • • • • • • • • На миллиметровой бумаге 1/10 1/10 нарисуйте (от руки) необходимые основные виды (спереди, сверху, справа), очень аккуратно, слайда держателя инструмента 2) Используйте 3 листа Макет Используйте заглавные буквы высотой 1/10 дюйма. Не используйте шкалы, прямые края, транспортиры или другие вспомогательные средства для рисования. Используйте расстояние 1.5 дюймов между видами. Вычислите расстояние между каждым видом и границей (A1 и 31). Помните A1-A2 и 61-82 Нарисуйте …

  • Глава 12 Проблемы с разделами, оборотами и обычными разрывами ИНСТРУКЦИИ Заполните следующие чертежи разрезов с помощью …

    Глава 12 Проблемы с разделами, оборотами и обычными разрывами ИНСТРУКЦИИ Заполните следующие чертежи разрезов с размерами и необходимыми видами. Не рисуйте графические виды.Они показаны, чтобы помочь вам в визуализации. Полное представление размеров. Часть 2: Проблемы с 12,5 по 12,13 ПРОБЛЕМА 12.7 Полное сечение (метрическая система) Название детали: Цилиндр гидравлического клапана Материал: фосфористая бронза Все скругления и скругления: R.1 pogo 20 -2x 4 20 22 ПЕСУАЛЬНО РАЗМЕЩЕННЫЙ) ПРОБЛЕМА 12.11 Половина сечения (дюймы) Название детали: Материал ступицы: чугун …

  • Технология инженерной графики (EGT) & vert; Penn State

    Применение принципов инженерной графики; подготовка рабочих чертежей; детали, примеры и ведомость материалов с использованием САПР.EG T 201 Advanced Computer Aided Drafting (2) Профессиональное программное обеспечение для параметрического твердотельного моделирования будет применяться для создания полных, типичных для отрасли и стандартных рабочих чертежей, включая чертежи деталей и различные типы сборочных чертежей; реализовать конструкцию сопрягаемых компонентов с соответствующими допусками; и изучить расширенные надстройки, повышающие производительность. Кроме того, учащиеся познакомятся с разнообразием и относительным приоритетом спецификаций допусков элементов и с основными различиями между допусками формы и размера.Темы, которые будут охвачены в курсе, включают: односторонние, двусторонние и симметричные допуски на размер, контроль формы и допуски, расчеты для критических посадок, приоритет спецификации для допусков, например, размер заготовки по сравнению с размером, прямо указанным в поле чертежа, по сравнению с основной надписью. допуски по сравнению с примечаниями к чертежам и т. д. Следующие лабораторные задания будут включать: чертеж детали со стандартными тремя ортогональными видами, полными размерами и видом в разрезе, чертеж детали с полными размерами и видом в разрезе, чертеж детали с полными размерами и первичный вспомогательный Вид, чертеж детали с полными размерами и дополнительным вспомогательным видом, чертеж детали с полными размерами и удаленными видами деталей, чертеж детали с правильными предельными допусками на элементы, которые имеют решающее значение для посадки и функционирования, файл сборки с отдельными узлами, Сборочный чертеж (с обозначениями деталей и спецификацией), на котором используются виды в разрезе для демонстрации точных внутренних деталей. взаимосвязи хвостовика и деталей, сборочный чертеж (с обозначениями деталей и ведомость материалов), который основан на разобранном виде, сборочный чертеж приспособления для инструментов (с обозначениями деталей и ведомостью материалов), который показывает предметная заготовка прозрачно с фантомными линиями, Настроенный файл детали с табличным чертежом, Сварка сборки с использованием расширенных возможностей программного обеспечения и создание сварочного чертежа с правильными обозначениями, Изготовление полости формы для литья под давлением из файла предметной детали, Исследование функциональности листа металлические модули, Приложения для проектирования сверху вниз и эскизы макетов, Применение модулей и функциональных возможностей, имитирующих движение.Различия между допусками координат и геометрическими допусками включены в курс. Будет упомянута модель Y14.5M Американского общества инженеров-механиков. Среди тем, которые будут рассмотрены, будут следующие: восемь ключевых терминов GD&T, модификаторы и символы GD&T, правило №1 и №2, концепции GD&T, введение в контроль плоскостности, контроль прямолинейности, контроль округлости, контроль перпендикулярности, контроль углов, контроль параллельности, контроль концентричности, контроль симметрии, система опорных точек (планарные опорные точки, введение в опорные точки, спецификации опорных точек FOS (RFS), спецификации опорных точек FOS (MMC)).

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
