В электричестве есть два рода тока – постоянный и переменный. Устройства также требуют для питания один или другой вид тока. От этого зависит возможность их работы, а иногда и целостность после подключения к неправильному питанию. Чем отличается переменный ток от постоянного мы расскажем в этой статье, дав краткий ответ наиболее простыми словами.

Определение

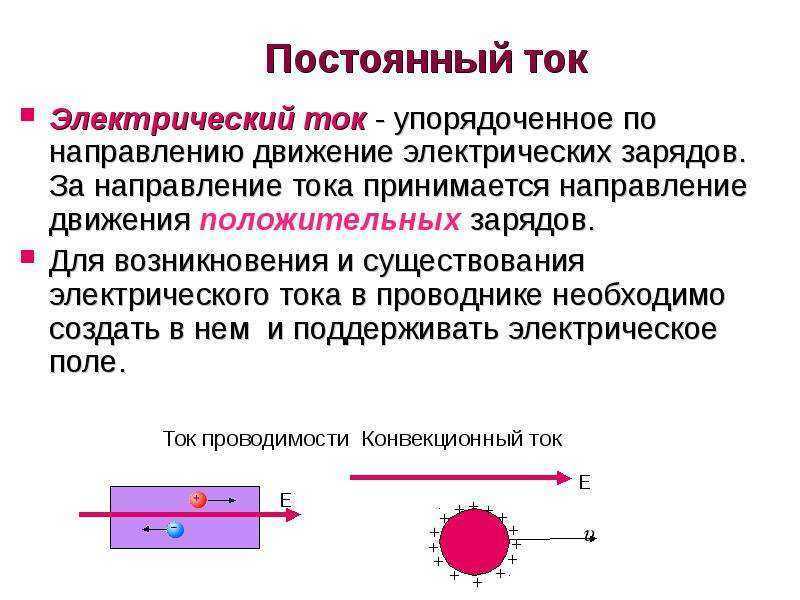

Электрическим током называется направленное движение заряженных частиц. Так звучит определение из учебника по физике. Простыми словами можно перевести так, что у его составляющих всегда есть какое-то направление. Собственно, это направление и является определяющем в сегодняшнем разговоре.

Переменный ток (Alternative Current – AC) отличается от постоянного (Direct Current – DC) тем, что у последнего электроны (носители заряда) всегда движутся в одном направлении. Соответственно отличием переменного тока является то, что направление движения и его сила зависят от времени. Например, в розетке направление и величина напряжения, соответственно и сила тока, изменяется по синусоидальному закону с частотой в 50 Гц (50 раз за секунду изменяется полярность между проводами).

Для так сказать чайников в электрике изобразим это на графике, где по вертикальной оси изображена полярность и напряжение, а по горизонтальной время:

Красной линией изображено постоянное напряжение, оно остаётся неизменным с течением времени, разве что изменяется при коммутации мощной нагрузки или КЗ. Зелеными волнами показан синусоидальный ток. Вы можете видеть, что он протекает то в одну, то в другую сторону, в отличие от постоянного тока, где электроны всегда протекают от минуса к плюсу, а направлением движения электрического тока выбран путь от плюса к минусу.

Если сказать по-простому, то разницей в этих двух примерах является то, что у постоянки всегда плюс и минус находятся на одних и тех же проводах. Если говорить о переменном, то в электроснабжении используют понятия фазы и нуля. Если рассматривать по аналогии с постоянкой, то фаза и ноль являются плюсом и минусом, только полярность меняется 50 раз в секунду (в США и ряде других стран 60 раз в секунду, а в самолётах более 400 раз).

Происхождение

Разница между AC и DC заключается в их происхождении. Постоянный ток можно получить из гальванических элементов, например, батареек и аккумуляторов.

Также его можно получить с помощью динамомашины – это устаревшее название генератора постоянного тока. Кстати с их помощью генерировалась энергия для первых электросетей. Мы об этом говорили в статье об открытиях Николы Тесла, в заметках о войне идей между Теслой и Эдисоном. Позже так называли небольшие генераторы для питания велосипедных фар.

Переменный ток добывают также с помощью генераторов, в наше время в основном трёхфазных.

Также и то и другое напряжение можно получить с помощью полупроводниковых преобразователей и выпрямителей. Так вы можете выпрямить переменный ток или получить его же, преобразовав постоянный.

Формулы для расчета постоянного тока

Разницей между переменкой и постоянкой являются и формулы для расчетов процессов, происходящих в цепи. Так сопротивление рассчитываются по Закону Ома для участка цепи или для полной цепи:

E=I/R

E=I/(R+r)

Мощность также просто рассчитываются:

P=UI

Формулы для расчета переменного тока

В расчётах цепей переменного тока разница в формулах обусловлена отличием процессов, протекающих в емкостях и индуктивностях. Тогда формула закона Ома будет для активного сопротивления:

Для ёмкости:

Для индуктивности:

Здесь 1/wC и wL – емкостное и индуктивное реактивные сопротивления, а w – угловая частота, она равна 2пиF.

Для цепи с ёмкостью и индуктивностью:

wL-1/wC – это реактивное сопротивление, оно обозначается как Z.

На видео ниже более подробно рассказывается, в чем отличие переменного тока от постоянного:

Материалы по теме:

| Fluke

Talk to a Fluke sales expert

Связаться с Fluke по вопросам обслуживания, технической поддержки и другим вопросам»

What is your favorite color?

Имя *

Фамилия *

Электронная почта *

FörКомпанияetag *

Номер телефона *

Страна * – Пожалуйста, выберите значение -United States (Estados Unidos)CanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAzerbaijanBahamasBahrainBangladeshBarbadosБеларусь (Belarus)Belgien/Belgique (Belgium)BelizeBeninBermudaBhutanBoliviaBonaireBosnia and HerzegovinaBouvet IslandBotswanaBrasil (Brazil)British Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicČeská republika (Czech Republic)ChadChile中国 (China)Christmas IslandCittà Di VaticanCocos (Keeling) IslandsCook IslandsColombiaComorosCongoThe Democratic Republic of CongoCosta RicaCroatiaCyprusCôte D’IvoireDanmark (Denmark)Deutschland (Germany)DjiboutiDominicaEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEspaña (Spain)EstoniaEthiopiaFaroese FøroyarFijiFranceFrench Southern TerritoriesFrench GuianaGabonGambiaGeorgiaGhanaGilbralterGreeceGreenlandGrenadaGuatemalaGuadeloupeGuam (USA)GuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelIslas MalvinasItalia (Italy)Jamaica日本 (Japan)JordanKazakhstanKenyaKiribati대한민국 (Korea Republic of)KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMéxico (Mexico)MicronesiaMoldovaMonacoMongoliaMontenegroMonserratMoroccoMozambiqueMyanmarNamibiaNauruNederland (Netherlands)Netherlands AntillesNepalNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorge (Norway)Norfolk IslandNorthern Mariana IslandsOmanÖsterreich (Austria)PakistanPalauPalestinePanamaPapua New GuineaParaguayPerú (Peru)PhilippinesPitcairn IslandPuerto RicoРоссия (Russia)Polska (Poland)Polynesia (French)PortugalQatarRepública Dominicana (Dominican Republic)RéunionRomânia (Romania)RwandaSaint HelenaSaint Pierre and MiquelonSaint Kitts and NevisSaint LuciaSaint Vincent and The GrenadinesSan MarinoSao Tome and PrincipeSaudi ArabiaSchweiz (Switzerland)SenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and The South Sandwich IslandsSouth SudanSri LankaSudanSuomi (Finland)SurinameSvalbard and Jan MayenSverige (Sweden)SwazilandTaiwanTajikistanTanzaniaThailandTimor-LesteTokelauTogoTongaTrinidad and TobagoTunisiaTürkiye (Turkey)TurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVirgin Islands (British)Virgin Islands (USA)VenezuelaVietnamWallis and FutunaWestern SaharaWestern SamoaYemenZambiaZimbabwe

Почтовый индекс *

Интересующие приборы

iGLastMSCRMCampaignID

?Отмечая галочкой этот пункт, я даю свое согласие на получение маркетинговых материалов и специальных предложений по электронной почте от Fluke Electronics Corporation, действующей от лица компании Fluke Industrial или ее партнеров в соответствии с политикой конфиденциальности.

consentLanguage

Политика конфиденциальности

Импульсный и постоянный ток разница примеры. Какой ток в обычной розетке: постоянный или переменный

Содержание:

Не первое десятилетие продолжаются споры, какой же вид тока опаснее – переменный или постоянный. Одни утверждают, что именно выправленное напряжение несет большую угрозу, другие искренне убеждены, что синусоида переменного тока, совпав по амплитуде с биением человеческого сердца, останавливает его. Но, как всегда бывает в жизни, сколько людей – столько и мнений. А потому, стоит взглянуть на этот вопрос чисто с научной точки зрения. Но сделать это стоит языком, понятным даже для чайников, т.к. не у каждого имеется электротехническое образование. При этом, наверняка любому хочется узнать происхождение постоянного и переменного тока.

С чего же стоит начать? Да, наверное, с определений – что же такое электричество, почему его называют переменным либо постоянным, какой из этих видов опаснее и почему.

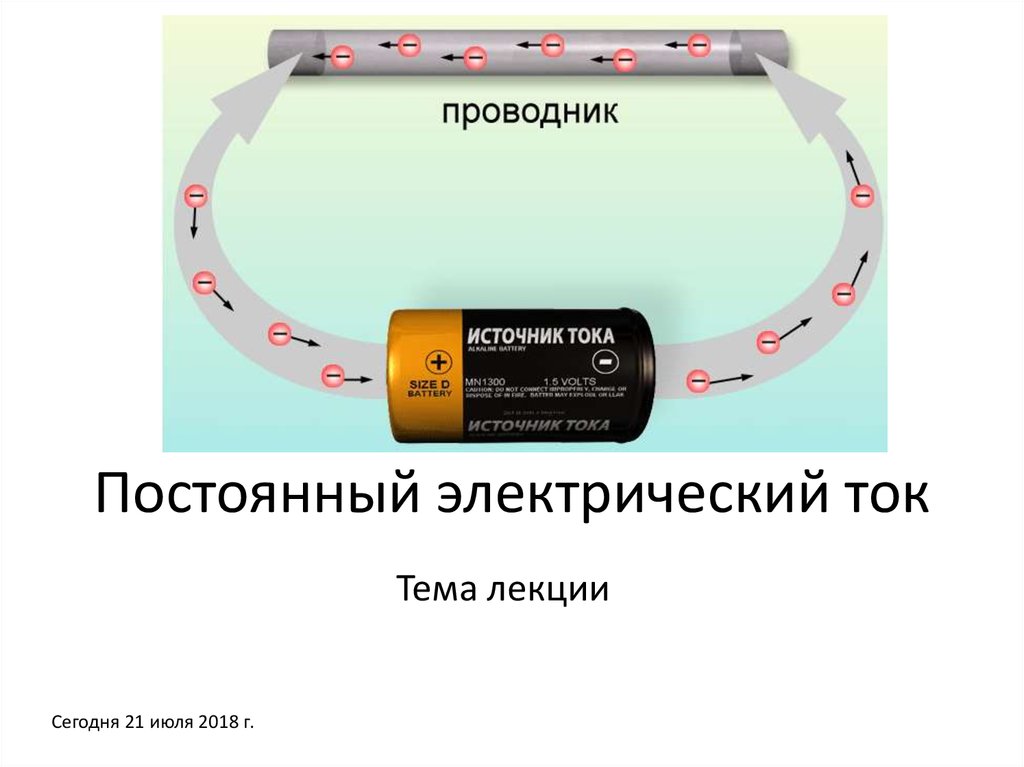

Большинству известно, что постоянный ток можно получить от различных блоков или элементов питания, а переменный поступает в квартиры и помещения посредством электросети и благодаря ему работают бытовые электроприборы и освещение. Но мало кто задумывался, почему одно напряжение позволяет получить другое и для чего это нужно.

Имеет смысл ответить на все возникшие вопросы.

Что такое электрический ток?

Электрическим током называют постоянную или переменную величину, которая возникает на основе направленного или упорядоченного движения, создаваемого заряженными частицами – в металлах это электроны, в электролите – ионы, а в газе – и те, и другие. Иными словами, говорят, что электрический ток «течет» по проводам.

Некоторые ошибочно полагают, что каждый заряженный электрон двигается по проводнику от источника до потребителя. Это не так. Он лишь передает заряд на соседние электроны, сам оставаясь на месте. Т.е. его движение хаотично, но микроскопично. Ну а уже сам заряд, двигаясь по проводнику, достигает потребителя.

Электрический ток имеет такие параметры измерения, как: напряжение, т.е. его величина, измеряющаяся в вольтах (В) и сила тока, которая измеряется в амперах (А). Что очень важно, при трансформации, т.е. уменьшении или увеличении при помощи специальных устройств, одна величина воздействует на другую обратно пропорционально. Это значит, что уменьшив напряжение посредством обычного трансформатора, добиваются увеличения силы тока и наоборот.

Ток постоянный и переменный

Первое, что следует понять – это разницу между постоянным и переменным током. Дело в том, что переменный ток не только проще получить, хотя это тоже немаловажно. Его характеристики позволяют передачу на любые расстояния по проводникам с наименьшими потерями, особенно при более высоком напряжении и меньшей его силе. Именно поэтому линии электропередач между городами являются высоковольтными. А уже в населенных пунктах ток трансформируется в более низкое напряжение.

А вот постоянный ток очень просто получить из переменного, для чего используют разнонаправленные диоды (т. н. диодный мост). Дело в том, что переменный ток (АС), вернее частота его колебаний, представляет собой синусоиду, которая, проходя через выпрямитель, теряет часть колебаний. Тем самым на выходе получается постоянное напряжение (АС), не имеющее частоты.

Имеет смысл конкретизировать, чем же, все-таки, они отличаются.

Различия токов

Конечно же, главным различием переменного и постоянного тока является возможность переправки DC на большое расстояние. При этом, если таким же путем переправить постоянный ток, его просто не останется. По причине разности потенциалов он израсходуется. Так же стоит отметить то, что преобразовать в переменный очень сложно, в то время как в обратном порядке подобное действие вполне легко выполнимо.

Намного экономичнее преобразование электричества в механическую энергию именно при помощи двигателей, работающих от АС, хотя и имеются области, в которых возможно применение механизмов только прямого тока.

Ну и последнее по очереди, но не по смыслу – все-таки переменный ток безопаснее для людей. Именно по этой причине все приборы, используемые в быту и работающие от DC, являются слаботочными. А вот совсем отказаться от применения более опасного в пользу другого никак не получится именно по указанным выше причинам.

Все изложенное приводит к обобщенному ответу на вопрос, чем отличается переменный ток от постоянного – это характеристики, которые и влияют на выбор того или иного источника питания в определенной сфере.

Передача тока на большие расстояния

У некоторых людей возникает вопрос, на который выше был дан поверхностный ответ: почему по линиям электропередач (ЛЭП) приходит очень высокое напряжение? Если не знать всех тонкостей электротехники, то можно согласиться с этим вопросом. Действительно, ведь если бы по ЛЭП приходило напряжение в 380 В, то не пришлось бы устанавливать дорогостоящие трансформаторные подстанции. Да и на их обслуживание тратиться не пришлось бы, разве не так? Оказывается, что нет.

Дело в том, что сечение проводника, по которому протекает электричество, зависит только от силы тока и от его потребляемой мощности и совершенно в стороне от этого остается напряжение.

А это значит, что при силе тока в 2 А и напряжении в 25 000 В можно использовать тот же провод, как и для 220 В с теми же 2 А. Так что же из этого следует?

Здесь необходимо вернуться к закону обратной пропорциональности – при трансформации тока, т.е. увеличении напряжения, уменьшается сила тока и наоборот. Таким образом, высоковольтный ток отправляется к трансформаторной подстанции по более тонким проводам, что обеспечивает и меньшие потери при передаче.

Особенности передачи

Как раз в потерях и состоит ответ на вопрос, почему невозможно передать постоянный ток на большие расстояния. Если рассмотреть DC под этим углом, то именно по этой причине через небольшой отрезок расстояния электроэнергии в проводнике не останется. Но главное здесь не энергопотери, а их непосредственная причина, которая заключается, опять же, в одной из характеристик AC и DC.

Дело в том, что частота переменного тока в электрических сетях общего пользования в России – 50 Гц (герц). Это означает амплитуду колебания заряда между положительным и отрицательным, равную 50 изменений в секунду. Говоря простым языком, каждую 1/50 с. заряд меняет свою полярность, в этом и заключается отличие постоянного тока – в нем колебания практически либо совершенно отсутствуют. Именно по этой причине DC расходуется сам по себе, протекая через длинный проводник. Кстати, частота колебаний, к примеру, в США отличается от российской и составляет 60 Гц.

Генерирование

Очень интересен вопрос и о том, как же генерируется постоянный и переменный ток. Конечно, вырабатывать можно как один, так и другой, но здесь встает проблема размеров и затрат. Дело в том, что если для примера взять обычный автомобиль, ведь куда проще было бы поставить на него генератор постоянного тока, исключив из схемы диодный мост. Но тут появляется загвоздка.

Если убрать из автомобильного генератора выпрямитель, вроде бы должен уменьшиться и объем, но этого не произойдет. А причина тому – габариты генератора постоянного тока. К тому же и стоимость при этом существенно увеличится, потому и применяются переменные генераторы.

Вот и получается, что генерировать DC намного менее выгодно, чем АС, и тому есть конкретное доказательство.

Два великих изобретателя в свое время начали так называемую «войну токов», которая закончилась только лишь в 2007 году. А противниками в ней были Никола Тесла совместно с Джорджем Вестингауз ом, ярые сторонники переменного напряжения, и Томас Эдисон, который стоял за применение повсеместно постоянного тока. Так вот, в 2007 году город Нью-Йорк полностью перешел на сторону Теслы, ознаменовав тем самым его победу. На этом стоит немного подробнее остановиться.

История

Компания Томаса Эдисона, которая называлась «Эдисон Электрик Лайт», была основана в конце 70-х годов XIX века. Тогда, во времена свечей, керосиновых ламп и газового освещения лампы накаливания, выпускаемые Эдисоном, могли работать непрерывно 12 часов. И хотя сейчас этого может показаться до смешного мало – это был настоящий прорыв. Но уже в 1880-е годы компания смогла не только запатентовать производство и передачу постоянного тока по трехпроводной системе (это были «ноль», «+110 В» и «-110 В»), но и представить лампу накаливания с ресурсом в 1200 часов.

Именно тогда и родилась фраза Томаса Эдисона, которая впоследствии стала известна всему миру, – «Мы сделаем электрическое освещение настолько дешевым, что только богачи будут жечь свечи».

Ну а уже к 1887-му в Соединенных Штатах успешно функционирует больше 100 электростанций, которые вырабатывают постоянный ток и где используется для передачи именно трехпроводная система, которая применяется в целях хотя бы небольшого снижения потерь электроэнергии.

А вот ученый в области физики и математики Джордж Вестингауз после ознакомления с патентом Эдисона нашел одну очень неприятную деталь – это была огромная потеря энергии при передаче. В то время уже существовали генераторы переменного тока, которые не пользовались популярностью по причине оборудования, которое бы на подобной энергии работало. В то время талантливый инженер Никола Тесла еще работал у Эдисона в компании, но однажды, когда ему было в очередной раз отказано в повышении зарплаты, Тесла не выдерживал и ушел работать к конкуренту, которым являлся Вестингауз. На новом месте Никола (в 1988 году) создает первый прибор учета электроэнергии.

Именно с этого момента и начинается та самая «война токов».

Выводы

Попробуем обобщить изложенную информацию. На сегодняшний день невозможно представить пользование (как в быту, так и на производствах) каким-то одним из видов электричества – практически везде присутствует и постоянный, и переменный ток. Ведь где-то необходим постоянный, но его передача на дальние расстояния невозможна, а где-то переменный.

Конечно, доказано, что АС намного безопаснее, но как быть с приборами, помогающими экономить электроэнергию во много раз, в то время как они могут работать только на DC?

Именно по этим причинам сейчас токи «мирно сосуществуют» в нашей жизни, закончив «войну», которая продлилась более 100 лет. Единственное, что не стоит забывать – насколько бы одно ни было безопаснее другого (постоянное, переменное напряжение – не важно), оно может нанести огромный вред организму, вплоть до летального исхода.

И именно поэтому при работе с напряжением необходимо тщательно соблюдать все нормы и правила безопасности и не забывать про внимательность и аккуратность. Ведь, как говорил Никола Тесла, электричества не стоит бояться, его стоит уважать.

Сейчас невозможно представить себе человеческую цивилизацию без электричества. Телевизоры, компьютеры, холодильники, фены, стиральные машины – вся бытовая техника работает на нем. Не говоря уже о промышленности и больших корпорациях. Основным источником энергии для электроприемников является переменный ток. А что это такое? Каковы его параметры и характеристики? Чем отличаются постоянный и переменный ток? Мало кто из людей знает ответы на эти вопросы.

Переменный против постоянного

В конце девятнадцатого века, благодаря открытиям в области электромагнетизма, возник спор по поводу того, какой же ток лучше применять, чтобы удовлетворить человеческие потребности. Как же все начиналось? Томас Эдисон в 1878 году основал свою компанию, которая в будущем стала знаменитой General Electric. Компания быстро разбогатела и завоевала доверие инвесторов и простых граждан Соединенных Штатов Америки, так как было построено по всей стране несколько сотен электростанций, работающих на постоянном токе. Заслуга Эдисона – в изобретении трехпроводной системы. Постоянный ток замечательно работал с первыми электрическими двигателями и лампами накаливания. Это были фактически единственные приемники энергии на то время. Счетчик, который также был изобретен Эдисоном, работал исключительно на постоянном токе. Однако в противовес развивающейся компании Эдисона выступили конкурентные корпорации и изобретатели, которые хотели противопоставить постоянному току переменный.

Недостатки изобретения Эдисона

Джордж Вестингауз, инженер и бизнесмен, заметил в патенте Эдисона слабое звено – огромные потери в проводниках. Однако ему не удалось разработать конструкцию, которая могла бы конкурировать с этим изобретением. В чем же недостаток Эдисоновского постоянного тока? Основная проблема – передача электроэнергии на расстояния. А так как при его увеличении растет и сопротивление проводников, то это значит, что будут увеличиваться и потери мощности. Для понижения этого уровня необходимо либо повышать напряжение, а это приведет к понижению силы самого тока, либо утолщать провод (то есть снижать сопротивление проводника). Способов эффективного повышения напряжения постоянного тока в то время не было, поэтому электростанции Эдисона держали напряжение, близкое к двум сотням вольт. К сожалению, передаваемые таким образом потоки мощности не могли обеспечить нужды промышленных предприятий. Постоянный ток не мог гарантировать генерацию электроэнергии мощным потребителям, которые находились на значительном расстоянии от электростанции. А повышать толщину проводов или строить больше станций было слишком дорого.

Переменный ток против постоянного

Благодаря разработанному в 1876 году инженером Павлом Яблочковым трансформатору, изменять напряжение у переменного тока было очень просто, что давало потрясающую возможность передавать его на сотни и тысячи километров. Однако на тот момент не существовало двигателей, которые работали бы на переменном токе. Соответственно, не было и генерирующих станций, и сетей для передачи.

Изобретения Николы Теслы

Несомненное преимущество постоянного длилось недолго. Никола Тесла, работая инженером в фирме Эдисона, понял, что постоянный ток не может обеспечить человечество электроэнергией. Уже в 1887 году Тесла получил сразу несколько патентов на аппараты переменного тока. Началась целая борьба за более эффективные системы. Основными конкурентами Теслы были Томсон и Стенли. А 1888 году однозначную победу получил сербский инженер, который предоставил систему, способную транспортировать электрическую энергию на расстояния в сотни миль. Молодого изобретателя быстро взял к себе Вестингауз. Однако сразу же началось противостояние между компаниями Эдисона и Вестингауза. Уже в 1891 году была разработана Теслой система трехфазного переменного тока, что позволило выиграть тендер по строительству огромной электрической станции. С тех пор однозначно позицию лидера занял переменный ток. Постоянный же сдавал свои позиции по всем фронтам. Особенно когда появились выпрямители, способные преобразовывать переменный ток в постоянный, что стало удобно для всех приемников.

Определение переменного тока

Пример простейшего генератора

В качестве самого простого источника используют прямоугольную рамку, изготовленную из меди, которая закреплена на оси и вращается в магнитном поле при помощи ременной передачи. Концы этой рамки припаяны контактными кольцами к медным, которые скользят по щеткам. Магнит создает равномерно распределенное в пространстве магнитное поле. Плотность силовых магнитных линий здесь одинакова в любой части. Вращающаяся рамка пересекает эти линии, и на ее сторонах индуцируется переменная электродвижущая сила (ЭДС). С каждым поворотом направление суммарной ЭДС меняется на обратное, так как рабочие стороны рамки за оборот проходят через разные полюса магнита. Так как меняется скорость пересечения силовых линий, то становится другой и величина электродвижущей силы. Поэтому если равномерно вращать рамку, то индуктированная электродвижущая сила периодически будет меняться как по направлению, так и по величине, ее можно измерить при помощи внешних приборов и, как следствие, использовать для того, чтобы создавать переменный ток во внешних цепях.

Синусоидальность

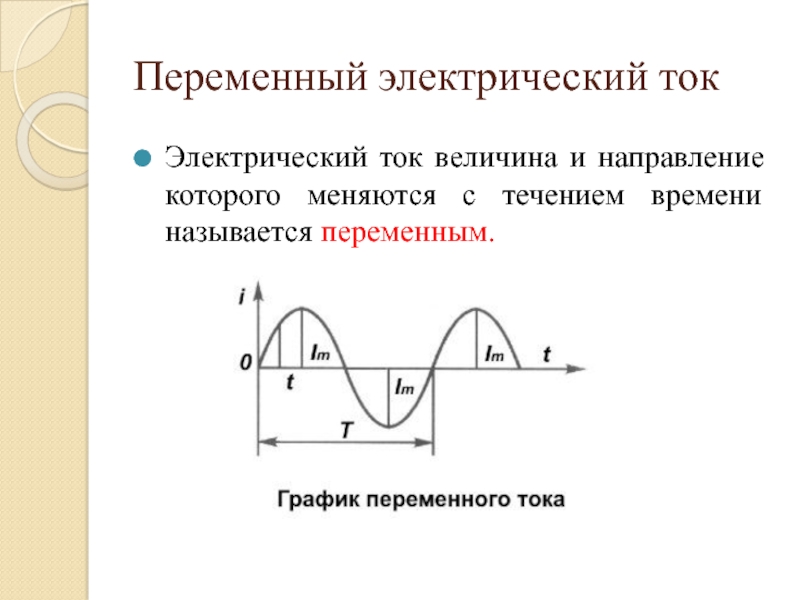

Что это такое? Переменный ток графически характеризуется волнообразной кривой – синусоидой. Соответственно, ЭДС, ток и напряжение, которые изменяются по этому закону, называются параметрами синусоидальными. Кривая так названа потому, что является изображением тригонометрической переменной величины – синуса. Именно синусоидальный характер переменного тока – наиболее распространенный во всей электротехнике.

Параметры и характеристики

Переменный ток – это явление, которое характеризуется определенными параметрами. К ним относят амплитуду, частоту и период. Последний (обозначается буквой Т) – это промежуток времени, в течение которого напряжение, ток или ЭДС совершает цикл полного изменения. Чем быстрее будет вращение ротора у генератора, тем период будет меньше. Частотой (f) называют количество полных периодов тока, напряжения или ЭДС. Она измеряется в Гц (герцах) и обозначает количество периодов за одну секунду. Соответственно, чем больше период, тем меньше частоты. Амплитудой такого явления, как переменный ток, называют наибольшее его значение. Записывается амплитуда напряжения, тока или электродвижущей силы буквами с индексом «т» – U т I т, Е т соответственно. Часто к параметрам и характеристикам переменного тока относят действующее значение. Напряжение, ток или ЭДС, которая действует в цепи в каждый момент времени – мгновенное значение (помечают строчными буквами – і, u, e). Однако оценивать переменный ток, совершенную им работу, создаваемое тепло сложно по мгновенному значению, так как оно постоянно меняется. Поэтому применяют действующее, которое характеризует силу постоянного тока, выделяющего за время прохождения по проводнику столько же тепла, сколько это делает переменный.

Лишь немногие способны реально осознать, что переменный и постоянный ток чем-то отличаются. Не говоря уже о том, чтобы назвать конкретные различия. Цель данной статьи – объяснить основные характеристики этих физических величин в терминах, понятных людям без багажа технических знаний, а также предоставить некоторые базовые понятия, касающиеся данного вопроса.

Сложности визуализации

Большинству людей не составляет труда разобраться с такими понятиями, как «давление», «количество» и «поток», поскольку в своей повседневной жизни они постоянно сталкиваются с ними. Например, легко понять, что увеличение потока при поливе цветов увеличит количество воды, выходящей из поливочного шланга, в то время как увеличение давления воды заставит ее двигаться быстрее и с большей силой.

Электрические термины, такие как «напряжение» и «ток», обычно трудно понять, поскольку нельзя увидеть или почувствовать электричество, движущееся по кабелям и электрическим контурам. Даже начинающему электрику чрезвычайно сложно визуализировать происходящее на молекулярном уровне или даже четко понять, что собой представляет, например, электрон. Эта частица находятся вне пределов сенсорных возможностей человека, ее невозможно увидеть и к ней нельзя прикоснуться, за исключением случаев, когда определенное количество их не пройдет через тело человека. Только тогда пострадавший определенно ощутит их и испытывает то, что обычно называют электрическим шоком.

Тем не менее, открытые кабели и провода большинству людей кажутся совершенно безвредными только потому, что они не могут увидеть электронов, только и ждущих того, чтобы пойти по пути наименьшего сопротивления, которым обычно является земля.

Аналогия

Понятно, почему большинство людей не могут визуализировать то, что происходит внутри обычных проводников и кабелей. Попытка объяснить, что что-то движется через металл, идет вразрез со здравым смыслом. На самом базовом уровне электричество не так сильно отличается от воды, поэтому его основные понятия довольно легко освоить, если сравнить электрическую цепь с водопроводной системой. Основное различие между водой и электричеством заключается в том, что первая заполняет что-либо, если ей удастся вырваться из трубы, в то время как второе для передвижения электронов нуждается в проводнике. Визуализируя систему труб, большинству легче понять специальную терминологию.

Напряжение как давление

Напряжение очень похоже на давление электронов и указывает, как быстро и с какой силой они движутся через проводник. Эти физические величины эквивалентны во многих отношениях, включая их отношение к прочности трубопровода-кабеля. Подобно тому, как слишком большое давление разрывает трубу, слишком высокое напряжение разрушает экранирование проводника или пробивает его.

Ток как поток

Ток представляет собой расход электронов, указывающий на то, какое их количество движется по кабелю. Чем он выше, тем больше электронов проходит через проводник. Подобно тому, как большое количество воды требует более толстых труб, большие токи требуют более толстых кабелей.

Использование модели водяного контура позволяет объяснить и множество других терминов. Например, силовые генераторы можно представить как водяные насосы, а электрическую нагрузку – как водяную мельницу, для вращения которой требуется поток и давление воды. Даже электронные диоды можно рассматривать как водяные клапаны, которые позволяют воде течь только в одну сторону.

Постоянный ток

Какая разница между постоянным и переменным током, становится ясно уже из названия. Первый представляет собой движение электронов в одном направлении. Очень просто визуализировать его с использованием модели водяного контура. Достаточно представить, что вода течет по трубе в одном направлении. Обычными устройствами, создающими постоянный ток, являются солнечные элементы, батареи и динамо-машины. Практически любое устройство можно спроектировать так, чтобы оно питалось от такого источника. Это почти исключительная прерогатива низковольтной и портативной электроники.

Постоянный ток довольно прост, и подчиняется закону Ома: U = I × R. измеряется в ваттах и ​​равна: P = U × I.

Из-за простых уравнений и поведения постоянный ток относительно легко осмыслить. Первые системы передачи электроэнергии, разработанные Томасом Эдисоном еще в XIX веке, использовали только его. Однако вскоре разница в переменном токе и постоянном стала очевидной. Передача последнего на значительные расстояния сопровождалась большими потерями, поэтому через несколько десятилетий он был заменен более выгодной (тогда) системой, разработанной Николой Теслой.

Несмотря на то что коммерческие силовые сети всей планеты в настоящее время используют переменный ток, ирония заключается в том, что развитие технологии сделало передачу постоянного тока высокого напряжения на очень больших расстояниях и при экстремальных нагрузках более эффективной. Что, например, используется при соединении отдельных систем, таких как целые страны или даже континенты. В этом заключается еще одна разница в переменном токе и постоянном. Однако первый по-прежнему используется в низковольтных коммерческих сетях.

Постоянный и переменный ток: разница в производстве и использовании

Если переменный ток намного проще производить с помощью генератора, используя кинетическую энергию, то батареи могут создавать только постоянный. Поэтому последний доминирует в схемах питания низковольтных устройств и электроники. Аккумуляторы могут заряжаться только от постоянного тока, поэтому переменный ток сети выпрямляется, когда аккумулятор является основной частью системы.

Широко распространенным примером может служить любое транспортное средство – мотоцикл, автомобиль и грузовик. Генератор, устанавливаемый на них, создает переменный ток, который мгновенно преобразуется в постоянный с помощью выпрямителя, поскольку в системе электроснабжения присутствует аккумулятор, и большинству электроники для работы требуется постоянное напряжение. Солнечные элементы и топливные ячейки также производят только постоянный ток, который затем при необходимости можно преобразовать в переменный с помощью устройства, называемого инвертором.

Направление движения

Это еще один пример разницы постоянного тока и переменного тока. Как следует из названия, последний представляет собой поток электронов, который постоянно меняет свое направление. С конца XIX века почти во всех бытовых и промышленных электрических всего мира используется синусоидальный переменный ток, поскольку его легче получить и гораздо дешевле распределять, за исключением очень немногих случаев передачи на большие расстояния, когда потери мощности вынуждают использовать новейшие высоковольтные системы постоянного тока.

У переменного тока есть еще одно большое преимущество: он позволяет возвращать энергию из точки потребления обратно в сеть. Это очень выгодно в зданиях и сооружениях, которые производят больше энергии, чем потребляют, что вполне возможно при использовании альтернативных источников, таких как солнечные батареи и Тот факт, что переменный ток позволяет обеспечить двунаправленный поток энергии, является основной причиной популярности и доступности альтернативных источников питания.

Частота

Когда дело доходит до технического уровня, к сожалению, объяснить, как работает переменный ток, становится сложно, поскольку модель водяного контура к нему не совсем подходит. Однако можно визуализировать систему, в которой вода быстро меняет направление потока, хотя не понятно, как она при этом будет делать что-то полезное. Переменный ток и напряжение постоянно меняют свое направление. Скорость изменения зависит от частоты (измеряемой в герцах) и для бытовых электрических сетей обычно составляет 50 Гц. Это означает, что напряжение и ток меняют свое направление 50 раз в секунду. Вычислить активную составляющую в синусоидальных системах довольно просто. Достаточно разделить их пиковое значение на √2.

Когда переменный ток меняет направление 50 раз в секунду, это означает, что лампы накаливания включаются и выключаются 50 раз в секунду. Человеческий глаз не может это заметить, и мозг просто верит, что освещение работает постоянно. В этом заключается еще одна разница в переменном токе и постоянном.

Векторная математика

Ток и напряжение не только постоянно меняются – их фазы не совпадают (они несинхронизированные). Подавляющее большинство силовых нагрузок переменного тока вызывает разность фаз. Это означает, что даже для самых простых вычислений нужно применять векторную математику. При работе с векторами невозможно просто складывать, вычитать или выполнять любые другие операции скалярной математики. При постоянном токе, если по одному кабелю в некоторую точку поступает 5A, а по другому – 2A, то результат равен 7A. В случае переменного это не так, потому что итог будет зависеть от направления векторов.

Коэффициент мощности

Активная мощность нагрузки с питанием от сети переменного тока может быть рассчитана с помощью простой формулы P = U × I × cos (φ), где φ – угол между напряжением и током, cos (φ) также называется коэффициентом мощности. Это то, чем отличаются постоянный и переменный ток: у первого cos (φ) всегда равен 1. Активная мощность необходима (и оплачивается) бытовыми и промышленными потребителями, но она не равна комплексной, проходящей через проводники (кабели) к нагрузке, которая может быть рассчитана по формуле S = U × I и измеряется в вольт-амперах (ВА).

Разница между постоянным и переменным током в расчетах очевидна – они становятся более сложными. Даже для выполнения самых простых вычислений требуется, по крайней мере, посредственное знание векторной математики.

Сварочные аппараты

Разница между постоянным и переменным током проявляется и при сварке. Полярность дуги оказывает большое влияние на ее качество. Электрод-позитивная сварка проникает глубже, чем электрод-негативная, но последняя ускоряет наплавление металла. При постоянном токе полярность всегда постоянная. При переменном она меняется 100 раз в секунду (при 50 Гц). Сварка при постоянном предпочтительнее, так как она производится более ровно. Разница в сварке переменным и постоянным током заключается в том, что в первом случае движение электронов на долю секунды прерывается, что приводит к пульсации, неустойчивости и пропаданию дуги. Этот вид сварки используется редко, например, для устранения блуждания дуги в случае электродов большого диаметра.

Ток – это движение электронов в определенном направлении. Оно нужно, чтобы в наших устройствах тоже двигались электроны. Откуда берется ток в розетке?

Электростанция преобразует кинетическую энергию электронов в электрическую. То есть, гидроэлектростанция использует проточную воду для вращения турбины. Пропеллер турбины вращает клубок меди между двух магнитов. Магниты заставляют электроны в меди двигаться, из-за этого начинают двигаться электроны в проводах, которые присоединены к клубку меди – получается ток.

Генератор – как насос для воды, а провод – как шланг. Генератор-насос качает электроны-воду через провода-шланги.

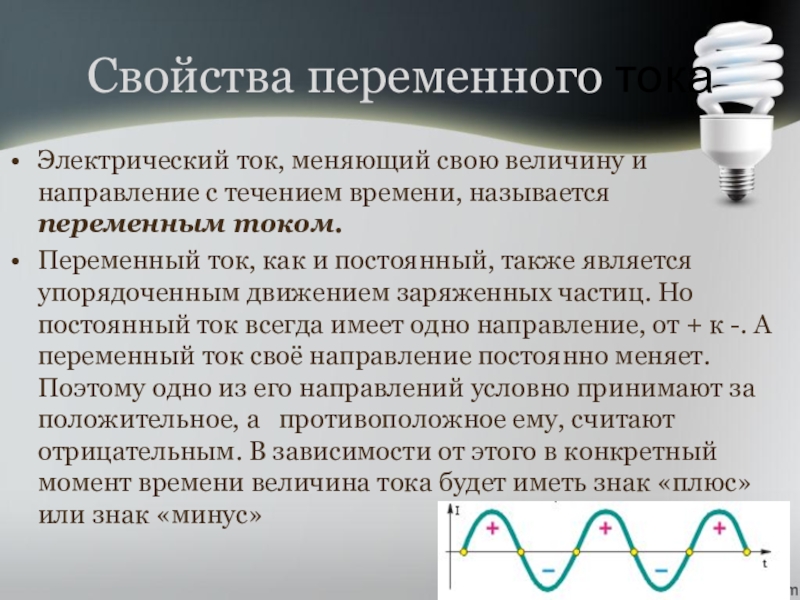

Переменный ток – это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение. Что это значит? В российских розетках частота 50 герц и напряжение 220 вольт. Получается, что за секунду поток электронов 50 раз меняет направление движения электронов и заряд с положительного на отрицательный. Смену направлений можно заметить в флуоресцентных лампах, когда их включаешь. Пока электроны разгоняются, она несколько раз мигает – это и есть смена направлений движения. А 220 вольт – это максимально возможный «напор», с которым движутся электроны в этой сети.

В переменном токе постоянно меняется заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%. Если бы напряжение было 100% постоянно, то понадобился бы провод огромного диаметра, а с меняющимся зарядом провода могут быть тоньше. Это удобно. По небольшому проводу электростанция может отправить миллионы вольт, потом трансформатор для отдельного дома забирает, например 10000 вольт, и в каждую розетку выдает по 220.

Постоянный ток – это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

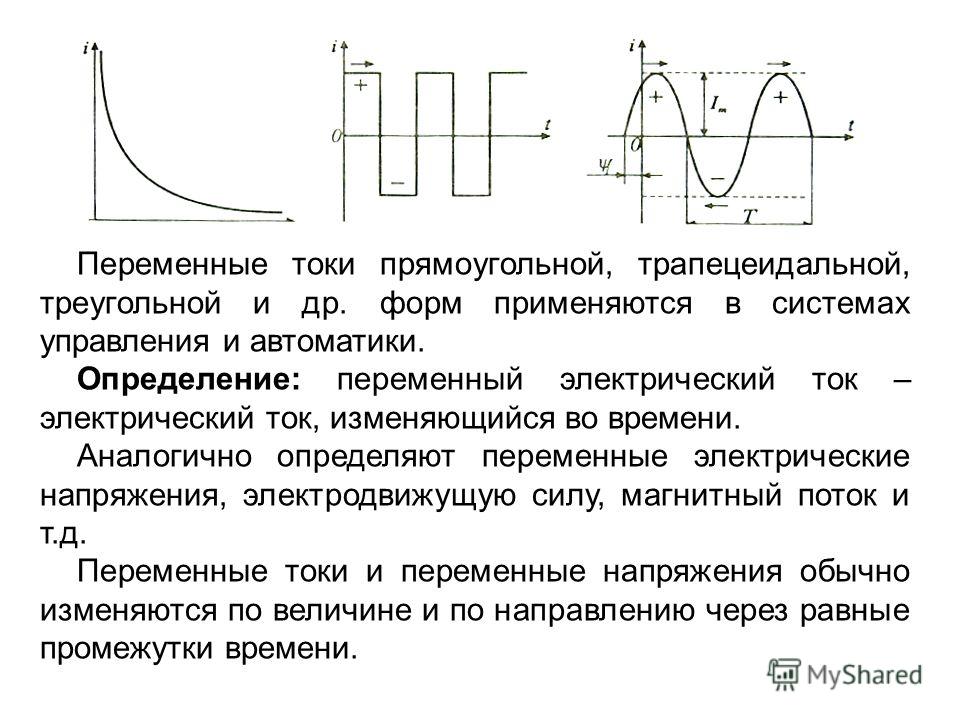

Переменным называется ток, изменение которого по величине и направлению повторяется периодически через равные промежутки времени Т.

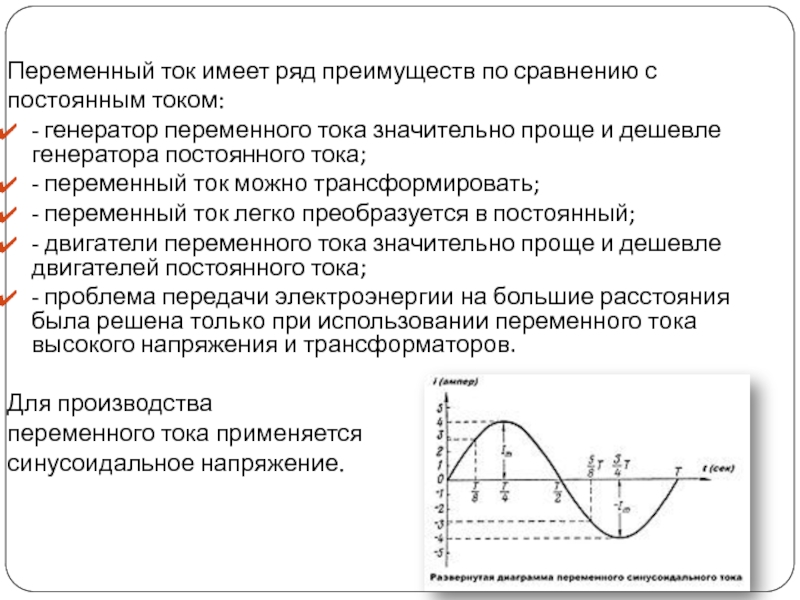

В области производства, передачи и распределения электрической энергии переменный ток имеет по сравнению с постоянным, два основных преимущества:

1) возможность (при помощи трансформаторов) просто и экономично повышать и понижать напряжение, это имеет решающее значение для передачи энергии на большие расстояния.

2) большую простоту устройств электродвигателей, а следовательно, и их меньшую стоимость.

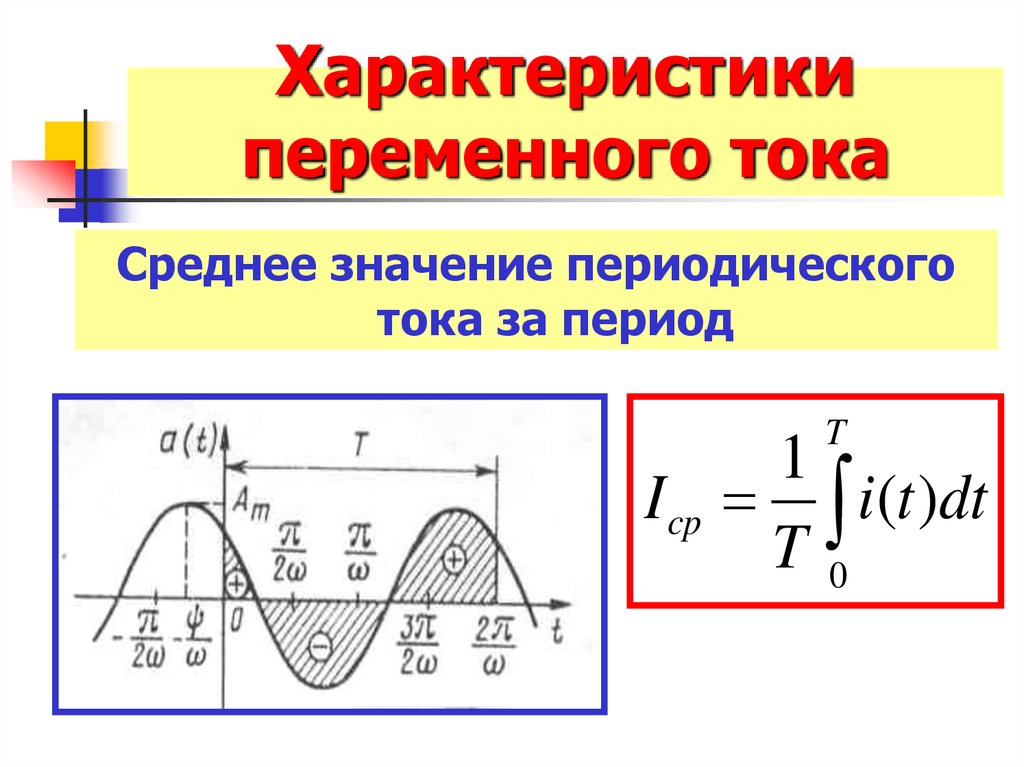

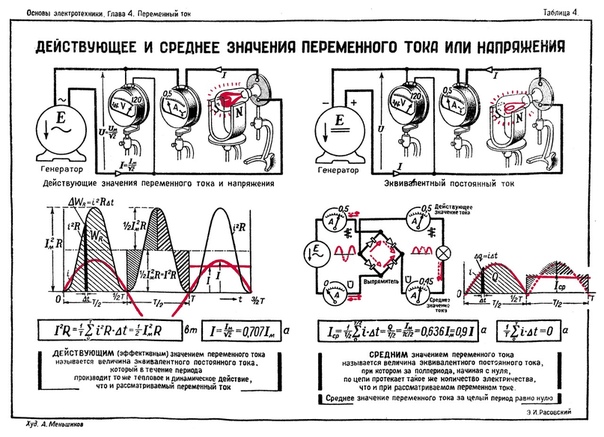

Значение переменной величины (тока, напряжения, ЭДС) в любой момент времени t называется мгновенным значением и обозначается строчными буквами (ток i, напряжение u, ЭДС – е).

Наибольшее из мгновенных значений периодически изменяющихся токов, напряжений или ЭДС, называются максимальными или амплитудными значениями и обозначаются прописными буквами с индексом «м» (I м, U м).

Наименьший промежуток времени, по прошествии которого мгновенные значения переменной величины (ток, напряжение, ЭДС) повторяется в той же последовательности, называется периодом Т, а совокупность изменений, происходящих в течение периода, – циклом.

Величина обратная периоду называется частотой и обозначается буквой f.

Т.е. частота – число периодов за 1 секунду.

Единица частоты 1/сек – называется герц (Гц). Более крупные единицы частоты – килогерц (кГц) и мегагерц (МГц).

Получение переменного синусоидального тока.

Переменные токи и напряжения в технике стремятся получить по простейшему периодическому закону – синусоидальному. Т. к. синусоида – единственная периодическая функция, имеющая подобную себе производную, в результате чего во всех звеньях электрической цепи форма кривых напряжений и токов получается одинаковой, чем значительно упрощаются расчеты.

Для получения токов промышленной частоты служат генераторы переменного тока в основе работы которых лежит закон электромагнитной индукции, согласно которому при движении замкнутого контура в магнитном поле в нем возникает ток.

Схема простейшего генератора переменного тока

Генераторы переменного тока большой мощности, рассчитанные на напряжения 3 – 15 кв, выполняются с неподвижной обмоткой на статоре машины и вращающимся электромагнитом-ротором. При такой конструкции легче надежно изолировать провода неподвижной обмотки и проще отвести ток во внешнюю цепь.

Одному обороту ротора двухполюсного генератора соответствует один период переменной ЭДС, наведенной на его обмотке.

Если ротор делает n оборотов в минуту, то частота индуктированной ЭДС

.

Т.к. при этом угловая скорость генератора
, то между ней и частотой, наведенной ЭДС существует соотношение
.

Фаза. Сдвиг фаз.

Предположим, что генератор имеет на якоре два одинаковых витка, сдвинутых в пространстве. При вращении якоря в витках наводятся ЭДС одинаковой частоты и с одинаковыми амплитудами, т.к. витки вращаются с одинаковой скоростью в одном и том же магнитном поле. Но вследствие сдвига витков в пространстве ЭДС достигают амплитудных знамений неодновременно.

Если в момент начала отсчета времени (t=0) виток 1 расположен относительно нейтральной плоскости под углом
, а виток 2 под углом
. То наведенная в первом витке ЭДС:,

а во втором:

В момент отсчета времени:

Электрические углы иопределяющие значения ЭДС в начальный момент времени, называетсяначальными фазами.

Разность начальных фаз двух синусоидальных величин одной частоты называется углом сдвига фаз .

Та величина, у которой нулевые значения (после которых она принимает положительные значения), или положительные амплитудные значения достигаются раньше, чем у другой, считается опережающей по фазе, а та у которой те же значения достигаются позже – отстающей по фазе.

Если две синусоидальные величины одновременно достигают своих амплитудных и нулевых значений, то говорят, что величины совпадают по фазе . Если угол сдвига фаз синусоидальных величин равен 180 0
, то говорят, что они изменяются впротивофазе.

Дымоудаление на 24В или 230В?

Что такое постоянный и переменный ток.

Переменный ток — силовой электрический ток, который с течением времени изменяется по величине и направлению ( в одном проводе идёт то плюс то минус с частой смены потенциалов 50 раз в секунду).

Постоянный ток — слаботочный (безопасный) электрический ток, который с течением времени не изменяется по величине и направлению (по одному проводу всегда идёт минус, по второму всегда идёт плюс) – при этом КПД у постоянного тока выше чем у переменного.

Почему чаще используется постоянный ток

Наиболее используемая схема для дымоудаления и компенсации воздуха в современных проектах. Для этих систем используют электроприводы с напряжением 24В постоянного тока, где управление (открывание/закрывание) осуществляется за счет смены полярности на клеммах. Наравне с этим слаботочными являются и сети АПС (автоматической пожарной сигнализации). Это оборудование обычно работает с выходным напряжением 12В. Для подключения блоков управления системы дымоудаления к АПС используют “сухой” нормально-замкнутый (NC) контакт. Для автономной работы на случай отключения основной сети блоки управления оснащаются аккумуляторами резервного питания на 24В постоянного тока.

Постоянный ток при равных прочих позволяет обеспечить максимальное усилие (мощность) привода, которая измеряется в Ньютонах (1Н = 1 кг*м/с2). Именно максимальное усилие привода имеет определяющую роль при подборе оборудования для вертикальных и, особенно, наклонных окон с учетом ветровых и снеговых нагрузок. При этом приводы с переменным током отличаются более высокой скоростью открывания/закрывания.

Если для клапанов и вытяжных вентиляторов с системах дымоудаления и подпора воздуха достаточно подать напряжение, то для приводов важно двухфазное (реверсное) управление. При этом подача напряжения для приводов должна быть ограничена по времени – т.е. после полного открывания окон и отработки концевых выключателей на приводах напряжение снимается.

Минусом систем с постоянным током 24В является потеря напряжения на длинных протяжках с большим количеством электроприводов на одном магистральном кабеле. В таких случаях приходится либо увеличивать сечение проводника, либо увеличивать количество блоков управления и протяжек, разделяя питание на группы.

Системы дымоудаления с переменным током

Такие системы существуют на рынке и самым главным преимуществом является отсутствие проблем с потерей напряжения при больших протяжках. Для таких систем используются стандартные электроприводы на 230В переменного тока и специальные шкафы управления, в основном немецких производителей. Значительная экономия достигается на проводке, в которой мы уже не учитываем потери напряжения т.к. они незначительны. Однако необходимо учитывать что стоимость шкафов управления значительно выше (в десятки раз) чем стоимость аналогичного оборудования на 24В постоянного тока. И, конечно, важнейшим условием для использования схем с переменным током является наличие автономного питания на объекте (электрогенераторы).

Данные системы наиболее актуальны для крупных промышленных и торговых объектов с большим количеством исполнительных устройств и большими протяжками.

Еще аргумент

При проектировании систем пожарной безопасности и дымоудаления главный акцент делается на гарантированной надежности всех элементов и сохранении их работоспособности в аварийной ситуации. Поэтому все системы оснащаются вторым контуром питания (аккумуляторы постоянного тока) с функцией подзарядки. При этом обеспечить аварийное питание переменного тока возможно только за счет генераторов, которые обычно работают на жидком топливе и используются для компрессоров, двигателей, вентиляционных клапанов, лифтов и прочего оборудования с напряжением питания до 1000В, необходимого только для эксплуатации зданий.

Генераторы тока: переменного и постоянного

Отсутствие электричества сегодня не становится проблемой как в быту, так и в промышленности. Широкий ассортимент генераторов тока позволяет решить проблему быстро, с минимальными трудозатратами. Резервные источники питания незаменимы в современной реальности – всему нужна электроэнергия. Гарантии, что подачу электроэнергии не прекратят в самый неподходящий момент – не может дать ни она организация. Поэтому резервная электростанция на базе генератора постоянного или переменного тока  – важное, а зачастую незаменимое оборудование, которое обеспечивает непрерывность производства, комфорт в бытовой сфере, безопасность и непрерывность технологических процессов.

Что такое генератор тока

Когда нет электрической энергии, требуется получить её из другого источника. Наши предки, например, использовали силу ветра, течения рек. Впрочем, сегодня подобную энергию применяют, если не жалко времени и сил на возведение плотин и ветряков. Генераторы тока стандартно «работают» на топливе, за счет вращения обмотки в магнитном поле преобразовывая механическую энергию вращения в электричество. Ток возникает в замкнутом контуре, протекает по обмоткам, когда к электростанции подключается потребитель – именно так работает генератор тока.
В зависимости от того, как вращается магнитное поле (при неподвижном или подвижном проводнике) различают два типа этих электрических машин – генераторы постоянного или переменного тока.

В чем разница между постоянным и переменным током

Вспоминаем уроки физики. Электроток – заряженные микрочастицы, которые «бегут» в определенном направлении. У постоянного тока частицы движутся по прямой, в одном направлении от минуса к плюсу. У переменного движение электронов идет по синусоиде с определенной частотой (полярность между проводами меняется несколько раз за заданный промежуток времени).

Разница между движением заряженных частиц заложена в принцип работы генераторов электрического тока. Для простого обывателя можно сказать так: в розетке – переменный, в батарейке – постоянный. В качестве частного случая, с очень большим упрощением, можно сказать так: всё что с напряжением до 48 Вольт – всё постоянный, всё что от 100 до 500 Вольт – переменный.

Автор статьи и специалисты Mototech прекрасно осведомлены о том, что и постоянный ток может иметь практически любое напряжение (например, 380 Вольт на шине постоянного тока в ИБП), так же как и переменный ток для узких задач.

В чем конструктивная разница между генераторами

Несмотря на то, что конечный результат работы электростанций один – потребитель получает электроэнергию, методы преобразования механической энергии в электродвижущую силу и электричество различаются. Элементы (комплектующие) также отличны.

Особенности конструкции генераторов переменного тока

Электростанция такого типа состоит из:

• Внешней силовой рамы, изготовленной из высокопрочных сплавов. Корпус рассчитан на интенсивную нагрузку, возникающую при передаче магнитного потока от полюса к полюсу. Проще говоря: чугунный кожух не «пробивается» разрядами тока.
• Магнитных полюсов, закрепленные на корпусе болтами или шпильками. На «плюс» и «минус» монтируется обмотка.
• Статора. Остов с катушкой возбуждения изготавливают из ферромагнитных материалов, на сердечнике устанавливают магнитные полюса, которые и образуют магнитное поле.
• Вращающегося ротора (якоря). Задача магнитопровода – снизить вихревые токи и повысить КПД генератора постоянного тока.
• Коммутационного узла, оснащенного щетками (обычно изготовленными из графита) и коллекторными пластинами из меди.

Полюсов может быть несколько (число минусов и плюсов всегда идентично). Поэтому сегодня потребитель может купить электростанцию необходимой мощности и обеспечить электричеством как дом, так и промышленный объект.

Особенности конструкции генератора переменного тока

Конструктивной разницы в статоре и роторе между устройствами постоянного и переменного тока нет. Практически идентичны и силовые рамы. Существенное отличие в комплектации коммуникационного узла. Каждый выход механизма помимо щеток оснащен токопроводящими кольцами. «Закольцованный» ток движется по синусоиде и несколько раз в секунду достигает пика мощности. По типу устройства, характеристикам и принципу работы современные генераторы переменного тока делятся на синхронные и асинхронные.

---

Специфика синхронного устройства: скорость вращения ротора равна скорости вращения магнитного поля в рабочем зазоре.

Асинхронным машинам характерны:

• Отсутствие электрической связи с ротором;
• Вращение якоря под воздействием остаточного механизма статора;
• Измененная электрическая нагрузка на статоре.

Такие агрегаты могут быть однофазными и трехфазными.

Принцип работы генератора постоянного тока

Простейший  по конструкции генератор работает следующим образом:

• Рамка вращается вокруг оси, расположенная на корпусе обмотка регулярно проходит через «минус» и «плюс» полюсов.
• Каждый раз при достижении разнополюсных точек, происходит смена направления тока на противоположное.
• Выходной цепи благодаря полукольцу, расположенному на коллекторном узле, создается постоянный ток.
• С помощью щеток с положительного или отрицательного полюса снимается потенциал и по схеме передается потребителю.

---

Такая схема работает в простейшей конструкции, с одним плюсом и минусом, если положительных/отрицательных точек больше, ЭДС и ориентировочное количество электроэнергии рассчитываются по формуле.

---

К преимуществам генераторов постоянного тока относят:

• Небольшой вес и компактность агрегата;
• Возможность использовать в экстремальных условиях;
• Отсутствие потерь, связанных с вихревыми токами.

Минус: на большую мощность при использовании устройств такого типа рассчитывать не стоит.

Принцип работы генератора переменного тока

Устройства такого типа преобразуют механику в электроэнергию, вращая проволочную катушку в магнитном поле. Ток вырабатывается, когда силовые линии пересекают обмотку. До тех пор, пока магнитное поле соприкасается с проводником, в нем индуцируется электроток.
Идентичный принцип действует и в случае, если рамка вращается относительно магнита, пересекая силовые линии.

Основные достоинства генераторов переменного тока

В электростанциях с синусоидальной подачей тока отсутствует реактивная мощность. То есть весь запас электроэнергии (с вычетом потерь на проводах) расходуется на нужды потребителя, а не на поддержание работоспособности устройства.

Плюсами использования генераторов переменного тока являются:

• Большая выходная мощность при одинаковых габаритах устройств постоянного и переменного тока;
• Выработка электроэнергии на низких скоростях вращения ротора;
• Проще конструкция и схема, соответственно, меньше узлов, нуждающихся в техобслуживании и ремонте;
• Конструкция токосъемного узла отличается большей надежностью;
• Больше эксплуатационный ресурс и меньше эксплуатационные затраты.

Дополнительное преимущество: агрегаты с трехфазным питанием можно использовать для питания высоковольтных потребителей.

Где применяются генераторы постоянного и переменного тока

Оба вида генераторов популярны в бытовой и промышленной сфере. Станции постоянного тока нашли применение в сфере транспорта. Так, в трамваях, троллейбусах обычно установлены двигатели, работающие на постоянном токе. Низковольтные устройства незаменимы для питания систем освещения в местах, где нет доступа к централизованной подачи электроэнергии. Например, на борту самолетов. Если большая мощность – не основополагающая характеристика электростанции, то генераторы постоянного тока отлично справятся с питанием оборудования в учебных, медицинских учреждениях, лабораториях. Полноценные дизельные электростанции постоянного тока используются на аэродромах для зарядки и питания бортовых систем летной техники.

Электростанции переменного тока необходимы практически для всего остального. 99% того, что питается от централизованной сети – это устройства переменного тока. Соответственно, аварийное питание этих объектов так же должно осуществляться от соответствующего оборудования.

Мototech специализируется на продаже электростанций различного типа. Поможем выбрать оптимальный вариант электростанции мощностью от 5 до 6000 кВА и конечно же, это будут электростанции переменного тока. Мы обеспечим сопроводительные строительные и электромонтажные работы, грамотную пуско-наладку и обслуживание устройств. С клиентами работают сотрудники с энергетическим образованием, поэтому квалифицированную информацию, ответы на вопросы и правильные расчеты характеристик в соответствии с вашими потребностями гарантируем.

Двигатели переменного тока и постоянного тока: в чем разница?

Электродвигатели — это машины, предназначенные для преобразования электрической энергии в механическую. Хотя они доступны во многих вариантах, их можно разделить на две основные категории: двигатели переменного тока и двигатели постоянного тока.

И двигатели переменного тока, и двигатели постоянного тока имеют одинаковую функцию; то есть преобразовывать электрическую энергию в механическую. Однако при выборе двигателя важно знать разницу между двигателями переменного и постоянного тока, поскольку каждый из них имеет разные требования к конструкции, питанию и управлению. В следующей статье обсуждаются различия между двумя типами двигателей, включая основные конструктивные и рабочие характеристики, преимущества и области применения. Купить электрический двигатель можно на сайте https://psnab.ru

Обзор двигателей переменного тока

Как следует из названия, двигатели переменного тока используют переменный ток (AC) для выработки механической энергии. Стандартная конструкция состоит из статора с обмоткой, встроенной по окружности, и свободно вращающейся металлической части (т. е. ротора) в центре.

Когда ток подается на обмотки статора в двигателе переменного тока, создается вращающееся магнитное поле. Это магнитное поле индуцирует электрический ток внутри электропроводного ротора и, следовательно, образует второе вращающееся магнитное поле. Взаимодействие между первым магнитным полем и вторым магнитным полем заставляет вращаться ротор.

При выборе электродвигателя переменного тока для применения необходимо учитывать два критических фактора:

• Рабочая скорость (в оборотах в минуту): максимальная скорость, которую может достичь двигатель, рассчитывается по следующей формуле: (60 x частота сети переменного тока в Гц) ÷ количество полюсов двигателя
• Пусковой крутящий момент, создаваемый двигателем при запуске с нулевой скоростью.

Обзор двигателей постоянного тока

Двигатели постоянного тока используют постоянный ток (DC) с постоянным напряжением для выработки механической энергии. Двигатели постоянного тока состоят из вращающейся обмотки якоря (т. е. Ротора) и статора возбуждения с обмотками, которые образуют набор неподвижных электромагнитов. Другой ключевой компонент двигателя постоянного тока — это коммутатор, прикрепленный к якорю.

Когда ток течет через двигатель постоянного тока, внутри статора возбуждения и вокруг обмотки якоря создается магнитное поле. Взаимодействие между этими двумя магнитными полями создает электромагнитную силу, которая заставляет якорь вращаться. Коммутатор изменяет направление тока в якорь и тем самым позволяет ему продолжать вращение, пока ток течет через систему.

Двигатели постоянного тока могут использоваться для создания различных уровней скорости и крутящего момента. Регулировка уровней напряжения, подаваемого на якорь, или статического тока возбуждения изменяет выходную скорость.

Преимущества двигателей переменного тока перед двигателями постоянного тока

И двигатели переменного тока, и двигатели постоянного тока демонстрируют уникальные преимущества, которые делают их пригодными для различных применений. Ниже мы описываем преимущества, предлагаемые обоими типами двигателей.

К преимуществам двигателей переменного тока можно отнести:

• Более низкие требования к пусковой мощности
• Лучший контроль над начальным уровнем тока и ускорением
• Более широкие возможности настройки для различных требований к конфигурации и изменения требований к скорости и крутящему моменту
• Повышенная прочность и долговечность

К преимуществам двигателей постоянного тока можно отнести:

• Более простые требования к установке и обслуживанию
• Более высокая пусковая мощность и крутящий момент
• Более быстрое время отклика на пуск / остановку и ускорение
• Более широкий выбор для различных требований к напряжению

Применение двигателей переменного тока по сравнению с двигателями постоянного тока

Как указано выше, двигатели переменного тока и двигатели постоянного тока подходят для различных применений. В промышленном секторе долговечность, гибкость и эффективность двигателей переменного тока делают их идеальными для использования в приложениях для широкого спектра устройств, включая бытовые приборы, компрессоры, конвейеры, вентиляторы и другое оборудование HVAC, насосы и транспортное оборудование. Более быстрое время отклика и более стабильные уровни крутящего момента и скорости, предлагаемые двигателями постоянного тока, делают их хорошо подходящими для использования в производственном и производственном оборудовании, лифтах, пылесосах и подъемно-транспортном оборудовании.

И двигатели переменного тока, и двигатели постоянного тока играют критически важную роль в производстве электроэнергии в широком спектре промышленных, коммерческих и жилых помещений. Поскольку оба типа двигателей обладают преимуществами и недостатками, важно понимать разницу между ними, чтобы выбрать подходящий для своего предприятия.

Чем отличаются электроды постоянного и переменного тока

Чем отличаются электроды постоянного и переменного тока?

Многие, даже те, кто умеет варить электросваркой, не знают, чем отличаются электроды постоянного и переменного тока. При внешнем осмотре разницу увидеть между ними не получится, однако на упаковке с электродами, четко указано, для какого тока (переменного или постоянного), они предназначены.

Первое и главное отличие электродов постоянного тока от переменного заключается в том, что при сварке на переменном токе, на электрод подается ток с определенной частотой, как правило, 50 герц. Однако, если вы будете варить электродами УОНИ, которые предназначены для сварки постоянным током, то они будут все время прилипать к металлу, а добиться стабильной дуги при сварке, навряд ли получится.

Раньше, когда инверторов не было, для сварки применялись исключительно трансформаторы, которые выдавали переменный ток. Поэтому все электроды выпускались именно для работы с переменным током. С появлением сварочных инверторов, все изменилось. Они, как раз и были созданы для преобразования и выпрямления переменного тока, в постоянный, что дало массу преимуществ для сварки.

При всем этом существует один нюанс, который связан вот с чем. Нет электродов, работающих исключительно от переменного тока. Простыми словами, электродами переменного тока можно варить и на постоянном токе, а вот наоборот, увы, не получится.

Чем отличаются электроды постоянного и переменного тока

На самом деле отличий достаточно много. Однако самое существенное из них, это обмазка электродов постоянного и переменного тока, она разная. Так, например, в электродах для сварки переменным током обмазка имеет такой состав, который позволяет при отсутствии тока, на доли секунд, не гаснуть электроду. В случае с электродами постоянного тока, дела обстоят несколько иначе.

Данные виды электродов отличаются не только своим покрытием, но и его химическим составом. Например, электроды АНО-6 и МР-3 имеют специальное рутиловое покрытие. Электроды ОЗС-12, АНО-21 и другие, имеют обычное. Более подробно о том, чем отличаются электроды УОНИ от МР-3 уже рассказывалось ранее, на сайте про сварку mmasvarka.ru.

Кроме того, из основных отличий электродов постоянного и переменного тока, следует выделить следующее:

1. Переменный ток хорошо подходит для сварки толстых изделий из низкоуглеродистых сталей. Варить чугун, используя для этого медные электроды, возможно, только сварочным аппаратом постоянного тока.
2. На сварочном инверторе постоянного тока, есть возможность изменить полярность, что даёт дополнительные преимущества. Сделать это при сварке переменным током, увы, нельзя. Также следует отметить и более стабильное горение дуги на постоянном токе, красивые и ровные сварочные швы, особенно при сварке тонкого металла.
3. Электроды постоянного тока не будут работать на сварочном аппарате переменного тока, а наоборот, будут.
4. На постоянном токе получится варить нержавеющими электродами, на переменном токе, нет.
5. Сварочные инверторы имеют плавную регулировку постоянного тока, поэтому варить ими намного проще, даже тонкими электродами.

Как видно, сварочные аппараты переменного и постоянного тока, как и электроды к ним, имеют существенные различия.

Для использования в домашних условиях или если нужно быстро освоить электросварку, сварочный инвертор куда лучше подходит для этих целей.

Поделиться в соцсетях

постоянного тока: что это такое? (Обозначение переменного и постоянного и постоянного тока)

Что такое постоянный ток?

DC означает постоянный ток, хотя его часто называют «постоянным током». Постоянный ток определяется как однонаправленный поток электрического заряда. При постоянном токе электроны перемещаются из области с отрицательным зарядом в область с положительным зарядом, не меняя направления. Это отличается от цепей переменного тока (AC), где ток может течь в обоих направлениях.

Постоянный ток может проходить через проводящий материал, такой как провод, а также через полупроводники.

Батарея является лучшим примером источника постоянного тока. В батарее электрическая энергия вырабатывается из химической энергии, хранящейся в батарее. Когда батарея подключена к цепи, она обеспечивает постоянный поток заряда от отрицательной клеммы к положительной клемме батареи.

Выпрямитель используется для преобразования переменного тока в постоянный. А инвертор используется для преобразования постоянного тока в переменный.

Символ постоянного тока

Постоянный ток является постоянным током.Поэтому символом постоянного тока является прямая линия. Символ постоянного и переменного тока показан на рисунке ниже.

Символ постоянного и переменного тока

Разница между переменным и постоянным током

Электрическая энергия доступна в виде переменного тока (AC) или постоянного тока (DC). В переменном токе ток меняет направление 50-60 раз в секунду в зависимости от частоты.

Основные различия между переменным и постоянным током приведены в таблице ниже;

	Переменный ток (AC)	Постоянный ток (DC)
	Когда по цепи протекает постоянный ток, он не изменит направление.
Частота	Частота переменного тока определяет, сколько раз он меняет свое направление на противоположное. Если частота 50 Гц, это означает, что ток меняет направление 50 раз.	Частота постоянного тока всегда равна нулю. Потому что он никогда не меняет своего направления.
Движение электрона	Электроны постоянно меняют свое направление с прямого на обратное	Электроны движутся только в прямом направлении.
Величина тока	Величина мгновенного тока меняется со временем.	Величина постоянна в каждый момент времени для чистого постоянного тока. Но он переменный для пульсирующего постоянного тока.
Коэффициент мощности	Диапазон значений от 0 до 1.	Всегда равен 1.
Пассивный параметр	Импеданс (комбинация реактивного сопротивления и сопротивления).	Только сопротивление.
Типы	Синусоидальная, трапециевидная, квадратная, треугольная	Чистый постоянный и пульсирующий постоянный ток
Передача электроэнергии	Потери меньше, но больше, чем в системе передачи HVDC.	В энергосистеме наиболее развивающейся технологией для систем передачи является система передачи HVDC. Потери очень меньше в системе передачи HVDC.
Преобразование	Может преобразовываться от источника постоянного тока с помощью инвертора.	Может преобразовываться от сети переменного тока с помощью выпрямителя.
Тип нагрузки	Может подключаться к резистивной, индуктивной и емкостной нагрузке.	Может подключаться только к резистивной нагрузке.
Источник	Генератор переменного тока	Генератор постоянного тока и батарея
Опасно	Это опасно.	Но он более опасен, чем переменный ток при той же номинальной мощности.
Форма волны
Применение	Большая часть бытового, промышленного и коммерческого оборудования работает на постоянном токе.	Сотовые телефоны, электромобили, гальваника, фонарик и т. д.

Что использует постоянный ток

Постоянный ток можно легко получить от батареи и солнечных батарей. Большинство схем силовой электроники требуют питания постоянным током. Применение постоянного тока в различных областях перечислены ниже;

• Источник постоянного тока, используемый во многих низковольтных устройствах, таких как зарядка мобильных аккумуляторов. В жилых и коммерческих зданиях постоянный ток используется для аварийного освещения, камеры наблюдения, телевидения и т. д.
• В автомобиле аккумулятор используется для запуска двигателя, освещения и системы зажигания.Электромобиль работает от аккумулятора (постоянный ток).
• Для связи используется источник постоянного тока 48 В. Как правило, для связи используется один провод, а для обратного пути — заземление. Большинство коммуникационных сетевых устройств работают на постоянном токе.
• Передача электроэнергии высокого напряжения возможна по линии передачи постоянного тока высокого напряжения. Система передачи HVDC имеет много преимуществ по сравнению с обычной системой передачи HVAC. Система HVDC более эффективна, чем система HVAC, поскольку она не испытывает потерь мощности из-за коронного эффекта или скин-эффекта.
• В солнечной электростанции энергия вырабатывается в виде постоянного тока.
• Энергия переменного тока не может храниться как постоянная. Итак, для хранения электроэнергии всегда используется постоянный ток.
• В тяговой системе двигатели локомотивов работают от постоянного тока. В тепловозе также вентилятор, освещение, переменный ток и розетки работают от постоянного тока.

Как измерить постоянный ток

Постоянный ток можно измерить с помощью мультиметра. Мультиметр подключается последовательно с нагрузкой.

Черный (COM) щуп мультиметра подключается к минусовой клемме аккумулятора. Положительный щуп (красный щуп) подключен к нагрузке. Положительная клемма аккумулятора соединена с нагрузкой. Схема подключения показана на рисунке ниже.

Измерение постоянного тока

Установка типа постоянного тока в мультиметре. Показания показывают значение постоянного тока, протекающего через нагрузку. Измерительные клещи также используются для измерения постоянного тока, протекающего по проводнику.

В каком направлении течет постоянный ток

Ток известен как поток зарядов или электронов. Направление тока зависит от направления потока заряда.

Электроны текут от отрицательного конца батареи к положительному концу батареи. Кроме того, ток указывает направления в направлении от положительного к отрицательному концу.

Бенджамин Франклин заметил, что что-то движется по проводнику. Но в то время протоны и электроны не открыты.Значит, он не знает, что движется по проводнику.

Он предположил, что ток течет из области с более высокой концентрацией в область с более низкой концентрацией. И он назвал область более высокой концентрации положительной, а область более низкой концентрации – отрицательной. Следовательно, ток течет от плюса к минусу. И это направление известно как обычное направление течения тока.

После изобретения электрона и протона было подтверждено, что ток движется от отрицательного к положительному концу батареи.Но тем не менее, мы предполагаем направление тока, как и в обычном методе.

Кто изобрел постоянный ток

Постоянный ток был впервые введен итальянским физиком Алессандро Вольта. В то время направление тока не было введено. Французский физик Ампер высказывает мнение, что ток движется в одном направлении от положительного к отрицательному.

В конце 19 ^-го -го века три изобретателя, Никола Тесла, Джордж Вестингауз и Томас Эдисон, боролись за выбор системы электричества.

Компания Эдисона продвигала систему постоянного тока как доминирующую электрическая система, и это лучше, чем система переменного тока. Он построил первую электростанцию и начал передавать мощность постоянного тока в дом в Нью-Йорке.

Началась конкуренция между Эдисоном и Теслой. Потому что Tesla поддерживает систему переменного тока и может передавать мощность переменного тока на большие расстояния. После этой войны Вестингауз построил первый гидроэлектрогенератор, размещенный на Ниагарском водопаде. И победителем нынешней войны. Отныне система переменного тока доминирует над системой постоянного тока.

Но в настоящее время, из-за большего количества оборудования силовой электроники, постоянный ток используется для питания низковольтных устройств силовой электроники.

В чем разница между двигателями переменного тока и двигателями постоянного тока?

Существует много различий между двигателями переменного и постоянного тока. Наиболее очевидным отличием является тип тока, который каждый двигатель превращает в энергию: переменный ток в случае двигателей переменного тока и постоянный ток в случае двигателей постоянного тока. Двигатели переменного тока известны своей повышенной выходной мощностью и эффективностью, в то время как двигатели постоянного тока ценятся за контроль скорости и диапазон мощности. Двигатели переменного тока доступны в однофазной или трехфазной конфигурации, а двигатели постоянного тока всегда однофазные.

Подробнее о двигателях переменного тока

В двигателе переменного тока энергия поступает от магнитных полей, создаваемых катушками, намотанными на выходной вал. Двигатели переменного тока состоят из нескольких частей, включая статор и ротор. Двигатели переменного тока эффективны, долговечны, бесшумны и универсальны, что делает их жизнеспособным решением для многих нужд производства электроэнергии.

Два типа двигателей переменного тока включают:

• Синхронный: Синхронный двигатель вращается с той же скоростью, что и частота питающего тока, что и дало название двигателю.Синхронные двигатели состоят из статора и ротора. Синхронные двигатели используются в самых разных областях.
• Асинхронные двигатели: Асинхронные двигатели — это самые простые и надежные электродвигатели. Эти электродвигатели переменного тока состоят из двух электрических узлов: обмотки статора и узла ротора. Электрический ток, необходимый для вращения ротора, создается электромагнитной индукцией, создаваемой обмоткой статора. Асинхронные двигатели являются одними из наиболее часто используемых типов двигателей в мире.

Двигатели переменного тока используются в ряде приложений, включая насосы для пищевых продуктов, водонагреватели, оборудование для газонов и сада и многое другое.

Дополнительная информация о двигателях постоянного тока

Энергия, используемая двигателем постоянного тока, поступает от аккумуляторов или другого генерируемого источника питания с постоянным напряжением. Двигатели постоянного тока состоят из нескольких частей, наиболее заметными из которых являются подшипники, валы и редуктор или шестерни. Двигатели постоянного тока обеспечивают лучшее изменение скорости и контроль, а также создают больший крутящий момент, чем двигатели переменного тока.

Два типа двигателей постоянного тока включают:

• Коллекторный: Один из старейших типов двигателей, щеточные двигатели представляют собой электродвигатели с внутренней коммутацией, работающие от постоянного тока. Коллекторные двигатели состоят из ротора, щеток, оси. Заряд и полярность щеток определяют направление и скорость двигателя.
• Бесколлекторный: В последние годы бесколлекторные двигатели приобрели популярность во многих областях, в основном благодаря их эффективности.Бесщеточные двигатели сконструированы так же, как и щеточные, за исключением, конечно, щеток. Бесщеточные двигатели также включают в себя специальные схемы для управления скоростью и направлением. В бесщеточных двигателях вокруг ротора установлены магниты, что повышает эффективность.

Двигатели постоянного тока используются в самых разных устройствах, включая электрические инвалидные коляски, ручные опрыскиватели и насосы, кофемашины, внедорожное оборудование и многое другое.

AC vs DC Power

Вы когда-нибудь слышали о культовой метал-группе AC/DC? Вы знаете, что означает это имя? Это может показаться немного странным, но на самом деле это означает электрические токи AC (переменный ток) и DC (постоянный ток). Идея названия происходит от инициалов «AC/DC» на швейной машине. Итак, что такое AC/DC и почему важно знать разницу?

Определения

Диаграмма, показывающая, как постоянный и переменный ток протекают по цепи

Мощность переменного тока – Известный как переменный ток, переменный ток представляет собой электрический ток с электрическими зарядами, который периодически течет в обратном направлении. Это наиболее распространенная и наиболее предпочтительная электроэнергия, поставляемая предприятиям и жилым домам. Это связано с тем, что напряжение может быть изменено через трансформатор, чтобы соответствовать передаче.Впервые он был испытан с помощью динамо-электрогенератора , основанного на принципах Майкла Фарадея и построенного Ипполитом Пиккси в 1832 году. математическая кривая, описывающая повторяющиеся колебания, или, проще говоря, изогнутые линии), используемая в качестве метки. Это представляет собой электрический цикл и измеряется в соответствии с его циклами в секунду, поэтому каждый раз, когда ток движется в одном направлении, обратно к себе, он считается одним полным циклом. Это дает вам единицу измерения « Гц или Гц». Взяв типичную частоту, используемую в Европе, которая составляет 50 Гц, это соответствует 60 циклам в секунду.

Примечание. Переменный ток обычно используется в домах и на производстве с напряжением от 120 до 240 вольт.

Мощность постоянного тока — известный как постоянный ток ( ранее гальванический ток ). Постоянный ток — это электрический ток с электрическими зарядами, который течет в одном направлении. Из-за этого легче понять электрический поток из-за его постоянного напряжения / тока.Обычно он используется для зарядки аккумуляторов и в качестве источника питания для электрических устройств. Оглядываясь назад на нашу историю, вы, вероятно, уже слышали имя Томаса Эдисона , который в 1882 году представил первую электроэнергетическую компанию, принадлежащую инвестору, и провел первую коммерческую передачу электроэнергии в середине 1950-х годов.

Мощность постоянного тока можно определить с помощью комбинированного знака плюс и минус, прямой или пунктирной линии. В отличие от переменного тока, постоянный ток не возвращается к исходному состоянию, поэтому частота его электрического цикла недействительна или равна нулю.

Примечание. Постоянный ток обычно хранится в батареях, напряжение которых может достигать 12 вольт (из-за широкой доступности 12-вольтового оборудования).

Мощность переменного тока и мощность постоянного тока

В чем разница между мощностью переменного и постоянного тока? Хотя технически это сложно понять, на нескольких примерах вы, по крайней мере, будете иметь представление о том, что есть что и что к чему.

Если вы читаете это, скорее всего, вы используете ноутбук, настольный компьютер или мобильное устройство. Если вы используете ноутбук, то можно с уверенностью сказать, что вы используете как переменный, так и постоянный ток, и вот простое объяснение.Наконечник или вилка, которая подключает ваш ноутбук к розетке, использует переменный ток, но когда ток достигает вашего ноутбука, адаптер питания преобразует переменный ток в постоянный. То же самое касается ваших мобильных устройств. Настольные компьютеры, с другой стороны, имеют блоки питания, которые могут работать от переменного тока, постоянного тока или даже обоих. Это действительно зависит от того, какой блок питания вы используете.

Подводя итог, переменный ток имеет частоту 50 Гц или 60 Гц (в зависимости от местоположения), а постоянный — нет. Течение переменного тока обратимо, в то время как постоянный ток может течь только в одном направлении.Переменный ток способен передавать ток на большие расстояния и обеспечивать больше энергии, в то время как постоянный ток может передавать только ограниченную энергию. И, наконец, мощность переменного тока предпочтительнее в домах и на производстве, а постоянный ток более предпочтителен для электрических устройств, которые питаются от топливных элементов, аккумуляторов и генераторов.

Примечание: AC / DC относится к устройству, которое может работать на одном типе тока

Сравнительная диаграмма

	3 AC Power		3 DC Power
имеет частоту (50 Гц / 60 Гц)	не имеет частоты
Безопасность на большие расстояния	Безопасно использоваться только на коротких расстояниях
Обратимое направление тока	Одинаковое направление тока
представлено как изогнутая линия	Представлено в виде прямой линии/линий
Рекомендуется для домашнего или коммерческого использования	Рекомендуется для электрических устройств, использующих батареи или топливные элементы

В чем разница между сваркой на переменном и постоянном токе?

Что такое сварка постоянным током?

Постоянный ток — это электрический ток с постоянной полярностью, протекающий в одном направлении. Этот ток может быть положительным или отрицательным. При сварке постоянным током, поскольку магнитное поле и ток дуги постоянны, образуются стабильные дуги.

Преимущества

Преимущества сварки постоянным током:

• Более плавная сварка по сравнению с AC
• Более стабильная дуга
• Меньше брызг
• DC отрицательный обеспечивает более высокую скорость наплавки при сварке тонколистового металла
• DC положительный обеспечивает большее проникновение в металл сварного шва

Недостатки

Недостатки сварки постоянным током:

• Сварка постоянным током не может устранить проблемы с дуновением дуги
• Оборудование стоит дороже, так как для постоянного тока требуется внутренний трансформатор для переключения тока

Приложения

Сварка на постоянном токе

идеально подходит для соединения более тонких металлов, а также используется в большинстве операций электродуговой сварки, включая сварку TIG сталей. Эта форма сварки также хороша для потолочных и вертикальных применений.

Что такое сварка переменным током?

Переменный ток — это электрический ток, который многократно меняет свое направление на обратное в секунду. Ток частотой 60 герц меняет полярность 120 раз в секунду. При сварке на переменном токе из-за того, что магнитное поле и ток быстро меняют направление, нет чистого отклонения дуги.

Преимущества

Преимущества сварки переменным током:

• Переменный ток положительной и отрицательной полярности обеспечивает более устойчивую дугу при сварке магнитных деталей
• Устраняет проблемы с дуговым разрядом
• Обеспечивает эффективную сварку алюминия
Сварочные аппараты переменного тока
• дешевле, чем оборудование постоянного тока
.

Недостатки

Недостатки сварки переменным током:

• Больше брызг
• Качество сварки не такое гладкое, как при сварке постоянным током
• Менее надежный и, следовательно, более сложный в обращении, чем сварка постоянным током

Приложения

При переключении на положительный переменный ток он также помогает удалить оксид с поверхности металла, поэтому он подходит для сварки алюминия.

Сварка переменным током

также широко используется в судостроении, особенно для шовных сварных швов, так как имеет возможность устанавливать ток выше, чем при постоянном токе. Сварка на переменном токе также обеспечивает быстрое заполнение и используется для сварки толстолистового металла вниз вручную.

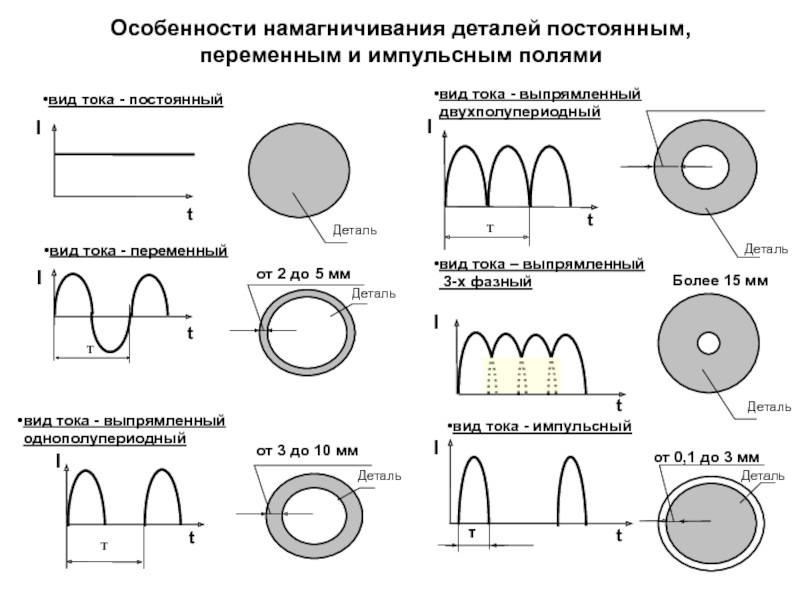

Одним из основных применений сварки переменным током является намагничивание материалов. Это делает его полезным для ремонта техники.

Чем может помочь TWI?

TWI находится в авангарде разработки процессов дуговой сварки и поэтому предлагает ряд сопутствующих услуг.Достижения включают изобретение процесса сварки MIG двойной проволокой (используемого для увеличения скорости сварки и скорости наплавки металла или для придания формы сварному шву) и технологии управления транзисторами, которые проложили путь TWI для разработки импульсной сварки TIG, сварки MIG с коротким замыканием и импульсной сварки. процессы МИГ.

Наша команда, состоящая из более чем 20 профессионалов в области сварки, в том числе высококвалифицированных международных инженеров по сварке, может предоставить квалифицированную помощь по любому вопросу, связанному со соединением материалов.

Пожалуйста, напишите по адресу [email protected], чтобы узнать больше.

Переменный ток и постоянный ток (переменный ток и постоянный ток) Электрические сигналы

В этой статье мы рассмотрим важное место сигналов в конструкции схем, определим сигналы переменного и постоянного тока и обсудим источник питания переменного и постоянного тока. напряжения питания.



Знакомство с сигналами

Инженеры-электрики много говорят о сигналах . Первоначальное значение этого слова тесно связано с концепцией передачи и приема: сигналом был любой тип жеста, звука или механического движения, используемый для передачи информации.В настоящее время это общий инженерный термин, который мы используем применительно к напряжениям, токам, числовым последовательностям и математическим выражениям, которые изменяются во времени. Однако важно признать, что эти сигналы сохраняют концептуальную связь с передачей и приемом, потому что в целом они являются средством передачи или представления информации.

Характеристики электрического сигнала определяются его соотношением между амплитудой и временем.Эту взаимосвязь можно зафиксировать с помощью математических выражений и последовательностей точек данных, но во многих случаях наиболее кратким, удобным и информативным методом является визуальное представление. Мы часто анализируем сигналы с помощью графиков, на которых вертикальная ось указывает амплитуду, а горизонтальная ось — время. Результатом является кривая, изменения вертикального положения которой соответствуют изменениям напряжения или тока сигнала. Например:





Переменный ток и постоянный ток

Электрические сигналы бывают бесконечного разнообразия форм и размеров.Однако, если мы сосредоточимся на общих характеристиках, мы сможем сгруппировать сигналы в широкие категории. Возможно, наиболее фундаментальной категоризацией является сравнение постоянного и переменного тока.

DC означает « постоянный ток », а AC означает переменный ток . Ток называется постоянным, если он всегда течет в одном и том же направлении, тогда как переменный ток периодически меняет направление. Термины «постоянный ток» и «переменный ток» стали общими прилагательными, которые могут описывать напряжения и даже токи (мы часто говорим «постоянный ток» вместо «постоянный ток»).Таким образом, «напряжение постоянного тока» на самом деле не интерпретируется как «напряжение постоянного тока»; скорее, это указывает на то, что напряжение не меняет полярность – амплитуда может сильно меняться со временем, но она всегда положительна или всегда отрицательна. Напряжение переменного тока, с другой стороны, последовательно изменяется от положительной полярности к отрицательной полярности и от отрицательной полярности к положительной полярности.



Сигналы переменного и постоянного тока

Термины AC и DC также могут описывать сигналы. Сигнал переменного тока представляет собой ток, напряжение или числовую последовательность, которая последовательно демонстрирует как положительные, так и отрицательные значения, а сигнал постоянного тока демонстрирует только положительные значения или только отрицательные значения.

На следующих графиках представлены примеры сигналов переменного и постоянного тока. Сигнал слева — переменный ток; напряжение регулярно простирается выше и ниже горизонтальной оси, что соответствует амплитуде 0 В. Сигнал справа — постоянный; он имеет значительные колебания амплитуды, но напряжение всегда находится в положительной части графика.





Источники переменного и постоянного тока

Термины «переменный ток» и «постоянный ток» тесно связаны с напряжением питания.Эти напряжения генерируются источниками и являются средством подачи электрической энергии в цепь. Несмотря на то, что напряжения питания переменного тока всегда меняются во времени, мы обычно не называем их сигналами. Это имеет смысл, потому что их цель состоит в том, чтобы поставлять энергию, а не представлять или передавать информацию.

Двумя наиболее распространенными источниками электроэнергии являются генераторы и аккумуляторы. Генераторы являются источниками переменного тока; они производят синусоидальные напряжения, которые периодически меняются между положительной и отрицательной полярностью. Батареи создают статическую разность потенциалов между двумя клеммами и, следовательно, являются источниками постоянного тока. На принципиальных схемах источники постоянного и переменного напряжения могут быть представлены следующими символами:





Электрическая энергия распределяется по электросети в виде переменного тока, но для электронных систем требуется постоянное напряжение питания. Напряжение питания переменного тока можно преобразовать в стабильное напряжение питания постоянного тока с помощью выпрямителя, за которым следует регулятор напряжения.Мы узнаем больше о преобразовании переменного тока в постоянный и регулировании напряжения в будущих видеоуроках.



Заключение

Мы рассмотрели основные характеристики электрических сигналов и разницу между переменным и постоянным током в отношении сигналов и напряжений питания. Следующие два видеоурока будут посвящены тому, как электрические системы используют сигналы постоянного и переменного тока.

Разница между переменным и постоянным током (со сравнительной таблицей)

Переменный ток является аббревиатурой от Переменный ток , а DC является аббревиатурой от Постоянный ток .Основное различие между переменным и постоянным током заключается в том, что постоянный ток — это однонаправленный ток , а переменный ток — это двунаправленный ток . DC не меняется со временем, в то время как переменный ток меняется в каждый момент времени.

Основным недостатком использования постоянного тока является то, что он начинает ухудшаться с расстоянием. Мощность, подаваемая источником постоянного тока, неудобна для больших расстояний, так как она будет уменьшаться с увеличением расстояния. С АС такого нет. Таким образом, он надежен для передачи.

AC и DC, оба являются типами электрического тока, но оба противопоставляются друг другу в отношении генерации, течения в цепи и приложений. Еще одно важное различие между переменным и постоянным током заключается в величине напряжения. Напряжение постоянного тока равно низкоуровневому напряжению , а переменное напряжение равно высокоуровневому напряжению.

Комплектация: переменный и постоянный ток

1. Сравнительная таблица
2. Определение
3. Ключевые отличия
4. Заключение

Сравнительная таблица

Параметры	Переменный ток (переменный ток)	Постоянный ток (постоянный ток)
Определение	Переменный ток — это тип электрического тока, который мгновенно изменяется во времени.	Постоянный ток — это тип электрического тока, который остается постоянным во времени.
Передача на большие расстояния	Подходит для передачи на большие расстояния, так как потери мощности минимальны.	Не подходит, так как потери мощности прямо пропорциональны расстоянию.
Поток электронов	Двунаправленный поток электронов	Однонаправленный поток электронов
Частота	Между 50 Гц и 60 Гц, по-разному в разных странах	Частота постоянного тока равна нулю.
Коэффициент мощности	Находится между 0 и 1.	При постоянном токе всегда будет 1.
Графическое представление	Синусоидальная волна	Постоянная линия
Генераторный механизм	Поместив катушку с током во вращающееся магнитное поле.	Поместив катушку с током в постоянное магнитное поле.
Генераторы	Генераторы переменного тока	Элементы или батареи
Тип нагрузки	Может быть активной, индуктивной или емкостной.	Только резистивный
Емкостное сопротивление	Конденсатор позволяет постоянному току проходить через него, поэтому емкостное сопротивление будет низким.	Конденсатор блокирует постоянный ток, поэтому емкостное сопротивление будет бесконечным.
Применение	Высоковольтное оборудование, такое как бытовая техника, офисное оборудование.	Применение низкого напряжения в электронных схемах

Определение

Переменный ток (переменный ток)

Переменный ток — это тип электрического тока, при котором полярность тока не остается постоянной.Ток является следствием потока электронов. Если электрон течет в одном направлении, это однонаправленный ток, но если он течет в двух направлениях, то есть вперед и назад, это называется двунаправленным током .

AC — двунаправленный ток. Вы, должно быть, думаете , что заставляет переменный ток вести себя двунаправленно. Ваш ответ заключается в генерации переменного тока. Проводник с током находится во вращающемся магнитном поле. Теперь направление потока электронов также меняется в зависимости от движения магнитного поля.

Переменный ток также можно получить, поместив провод в статическое магнитное поле, но теперь проводник с током необходимо вращать. Вывод истории таков: либо нам нужно вращать провод с током, либо нам нужно вращать магнитное поле при условии, что остальные параметры постоянны.

Позвольте мне обсудить, что именно происходит, когда провод с током помещается во вращающееся магнитное поле? На электроны, движущиеся по проводу, действует магнитная сила, и они будут притягиваться к одному из полюсов магнитного поля.Если поле снова повернуть, направление, в котором притягиваются электроны, изменится.

Это меняет направление потока электронов и, таким образом, происходит генерация переменного тока. Генерация переменного тока намного проще и удобнее, чем постоянного. Более того, мощность переменного тока не уменьшается с увеличением расстояния. Таким образом, он подходит для передачи на большие расстояния.

Представление сигнала переменного тока или переменного тока можно более четко понять с помощью графической диаграммы , представленной ниже.

Постоянный ток (постоянный ток)

Постоянный ток также вызывается потоком электронов, но процесс генерации постоянного тока противоположен процессу переменного тока. Однонаправленный ток может генерироваться, если провод, по которому течет ток, помещен в статическое магнитное поле .

Электроны, движущиеся по проводу, будут испытывать силу только в одном направлении, потому что магнитное поле постоянно. Таким образом, поток электронов в одном направлении будет генерировать постоянный ток.Мощность постоянного тока уменьшается с увеличением расстояния передачи. Это делает его непригодным для передачи на большие расстояния.

Примерами устройств, генерирующих энергию постоянного тока, являются элемент, батарея и т. д. Эти устройства имеют определенное значение напряжения постоянного тока. Обычно эти значения низкие. Таким образом, у элемента или батареи есть энергия, чтобы вытолкнуть электроны, чтобы заставить их течь по цепи. Но этим устройствам не хватает энергии, чтобы тянуть эти электроны. Таким образом, генерируется только однонаправленный ток.

Если мы посмотрим на графическое представление DC, станет очевидным, что DC постоянен во времени.

Основные различия

между AC и DC

1. Характеристика направления: Это одна из ключевых характеристик, которая отличает переменный и постоянный ток. Постоянный ток — это однонаправленный тип электрического тока, а переменный ток — двунаправленный электрический ток.
2. Генерация: Переменный и постоянный ток имеют разные процедуры генерации и устройства. Постоянный ток генерируется статическим магнитным полем, а переменный ток генерируется с помощью динамического магнитного поля.Кроме того, переменный ток генерируется генераторами, в то время как постоянный ток генерируется ячейкой, батареями путем преобразования химической энергии ячейки или батареи в электрическую энергию.
3.  Частота сигнала: Частота сигнала переменного тока варьируется от 50 Гц до 60 Гц. В разных странах по-разному. Сигнал постоянного тока имеет нулевую частоту. Частота – это количество циклов в секунду. Поскольку сигнал постоянного тока не изменяется во времени, он имеет нулевую частоту.
4. Тип нагрузки: Нагрузка, подключенная к сети переменного тока, может быть емкостной, резистивной или индуктивной.Напротив, нагрузка, подключенная к цепи постоянного тока, всегда резистивная.
5. Коэффициент мощности: Коэффициент мощности переменного тока составляет от 0 до 1, а коэффициент мощности постоянного тока равен 1.
6. Простота передачи: Мощность переменного тока может передаваться легко и эффективно по сравнению с мощностью постоянного тока.
7. Уровень напряжения: Напряжение постоянного тока имеет низкий уровень, в то время как напряжение переменного тока имеет большую величину.
8. Хранение: Переменный ток нельзя хранить, в то время как постоянный ток можно хранить в элементах или батареях. Мы можем преобразовать переменный ток в постоянный, используя выпрямитель в наших зарядных устройствах, в то время как мы можем преобразовать постоянный ток в переменный, используя инверторы. Но хранение переменного тока невозможно.

Заключение

Переменный ток представляет собой двунаправленный ток большой величины, который может передаваться на большие расстояния без потери мощности. Напротив, постоянный ток представляет собой однонаправленный ток малой величины, который не подходит для передачи на большие расстояния. Пассивный параметр переменного тока — импеданс, а пассивный параметр постоянного тока — сопротивление.

Различия между питанием переменного и постоянного тока и их использование

> > Различия между питанием переменного и постоянного тока и их использование

Мы ежедневно используем как переменный, так и постоянный ток для цифровой электроники и различных розеток. Однако люди до сих пор не знают основных различий между ними и зачем нужны оба.

Имея это в виду, мы рассмотрим некоторые ключевые различия между переменным и постоянным током, а также поговорим об их использовании в нашей повседневной жизни.

allaboutcircuits.com

Переменный ток есть не что иное, как периодическое изменение направления потока заряда. Проще говоря, переменный ток здесь для описания потока электричества через проводник. Как следует из названия, поток тока периодически изменяется, сохраняя при этом уровень напряжения. Переменный ток подается в дома и офисные здания и при необходимости может быть преобразован в постоянный ток.

Можете ли вы создать переменный ток? Конечно вы можете.Наиболее популярное устройство для генерации переменного тока называется генератором переменного тока. Внутри генератора переменного тока есть магнитное поле, а также проволочная петля, которая закручена внутри и используется для индукции тока. Чтобы произвести ток, этот провод должен иметь какое-то вращение, которое может быть произведено проточной водой, паровой турбиной или ветряной турбиной. В процессе прядения проволока периодически меняет свою магнитную полярность, что приводит к чередованию тока и напряжения.

Когда дело доходит до формы волны, переменный ток сильно отличается от постоянного тока.Как вы, наверное, догадались, сигналы переменного тока имеют форму синусоиды. В этом легко убедиться, если подключить осциллограф к цепи переменного тока. Здесь мы видим пару сигналов, в которых наиболее распространена синусоида. В большинстве случаев переменный ток, который вы используете в своем доме, имеет точно такую ​​же синусоидальную волну. Это указывает на то, что амплитуда тока изменяется со временем, что и представляет собой переменный ток.

Поскольку мы упомянули различные типы сигналов, важно упомянуть прямоугольный сигнал.Прямоугольная волна часто используется в коммутационной и цифровой электронике для целей тестирования. Этот тип волны указывает на то, что амплитуда остается неизменной в течение определенного периода времени, прежде чем упасть до отрицательного значения и остается там в течение того же периода времени. Процесс повторяется во время операции.

Наконец, у нас есть треугольная волна, которая встречается немного реже. Он в основном используется для тестирования усилителей и другой линейной электроники.

Как мы упоминали ранее, переменный ток используется в наших домах и офисах.Основное преимущество переменного тока заключается в том, что его можно легко генерировать и транспортировать на большие расстояния, поэтому он является выбором номер один для вышеупомянутой цели. Только представьте, что вам нужно снабжать электричеством целый город или его часть с помощью одной электростанции. AC делает это возможным — он быстрый и легко генерируется. Кроме того, электростанции могут использовать трансформаторы для преобразования в/из высокого напряжения, если это необходимо. Чем выше напряжение, тем меньше ток, и меньше тепла в линии электропередач.

Многие бытовые приборы, такие как холодильники и посудомоечные машины, также используют переменный ток. Переменный ток может питать электродвигатели, которые преобразуют эту электрическую энергию в механическую (вращение, поступательное движение, крутящий момент и т. д.).

Постоянный ток гораздо легче понять, так как это совершенно другой термин, чем переменный ток. В то время как переменный ток движется вперед и назад, постоянный ток обеспечивает постоянный ток в одном направлении. Наиболее распространенным примером постоянного тока является аккумулятор в вашем фонарике или смартфоне, а также блок питания в вашем ПК.

DC можно создать разными способами. Наиболее часто используемый компонент называется выпрямителем. Выпрямитель – это именно то, на что он похож. Просто представьте себе синусоиду, которую нужно выпрямить или выпрямить, чтобы она выглядела как форма волны постоянного тока. Он имеет электронные или электромеханические элементы, которые пропускают ток в одном направлении. В качестве альтернативы типичный генератор переменного тока с коммутатором также может производить постоянный ток, а также батареи, которые производят постоянный ток из-за химических реакций внутри них.

Direct Current имеет только одну форму волны, состоящую из прямой горизонтальной линии. Эта линия представляет собой изменение (или отсутствие изменений) напряжения с течением времени. На практике интенсивность напряжения и тока может меняться, но направление потока остается прежним. Некоторые источники постоянного тока не могут генерировать такой график все время, типичным примером являются батареи. Со временем они теряют свою мощность, и в какой-то момент напряжение начинает падать, создавая другой график.В большинстве случаев мы можем предположить, что график выглядит именно так, как мы его описали — прямая горизонтальная линия, показывающая постоянное напряжение.

Постоянный ток используется небольшой электроникой, такой как смартфоны, фонарики и компьютеры. Вот почему вам нужен специальный блок питания в вашем компьютере — для преобразования переменного тока в постоянный. Другие типичные области применения включают телевизоры, а также электромобили нового поколения, поскольку в них в качестве источников питания используются перезаряжаемые батареи.

И переменный ток, и постоянный ток имеют свои цели, и нельзя сказать, что один лучше другого.
