Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.



Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

  • монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

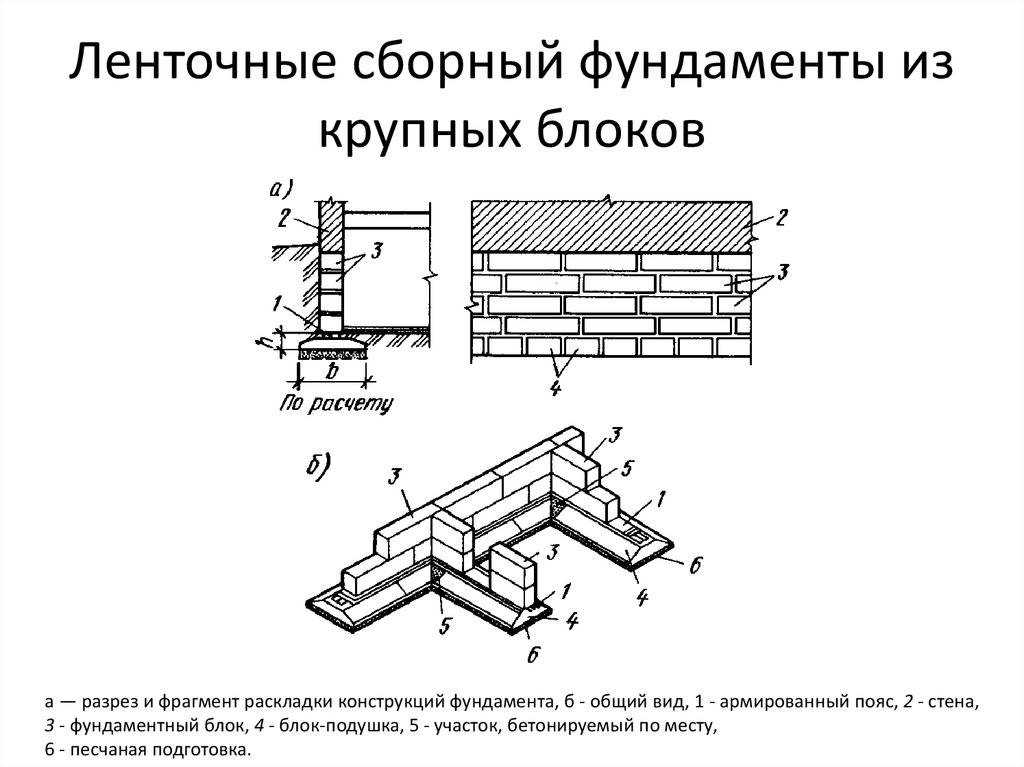

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

План ленточного сборного фундамента. Особенности

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на  фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:

  • сплошной ленточной подушки , которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
  • вертикальной стены , собирающейся из готовых бетонных блоков.

Ленточный монолитный фундамент чертеж. План фундамента ленточного чертеж 11м на 10 м картинки

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

Схема ленточного фундамента.

  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.

. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  • информация о гидро- и теплоизоляции,
  • таблицы с указанием норм нагрузок для конкретной опорной конструкции.

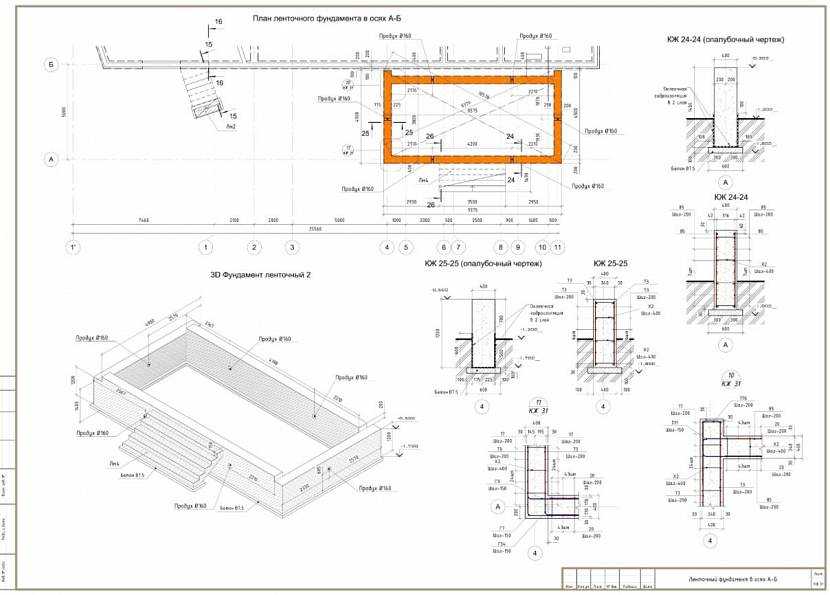

Подробный чертеж ленточного фундамента с выносными сечениями.

Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

  • Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
  • Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.

Чертеж заглубленного ленточного фундамента в разрезе.

План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный   или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.

Источник: https://dekor-i-interer.ru-land.com/stati/fundament-lentochnyy-razrez-sfera-primeneniya-i-vidy-lentochnogo-monolitnogo-osnovaniya

Разрез фундамента чертеж. Как сделать разрез фундамента – Ремонт

Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

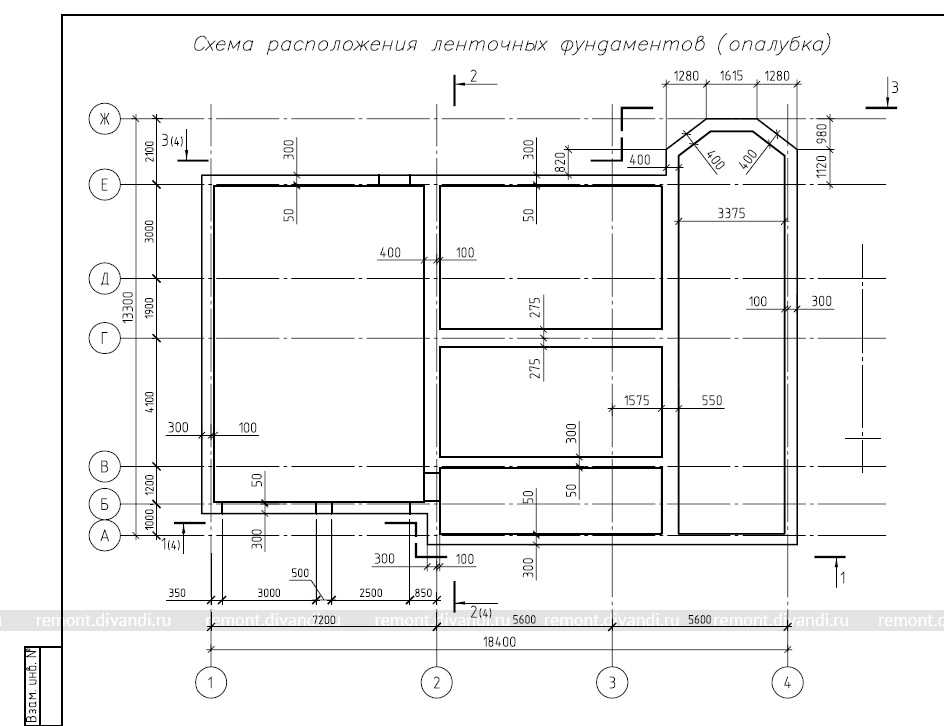

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.

На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;

  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

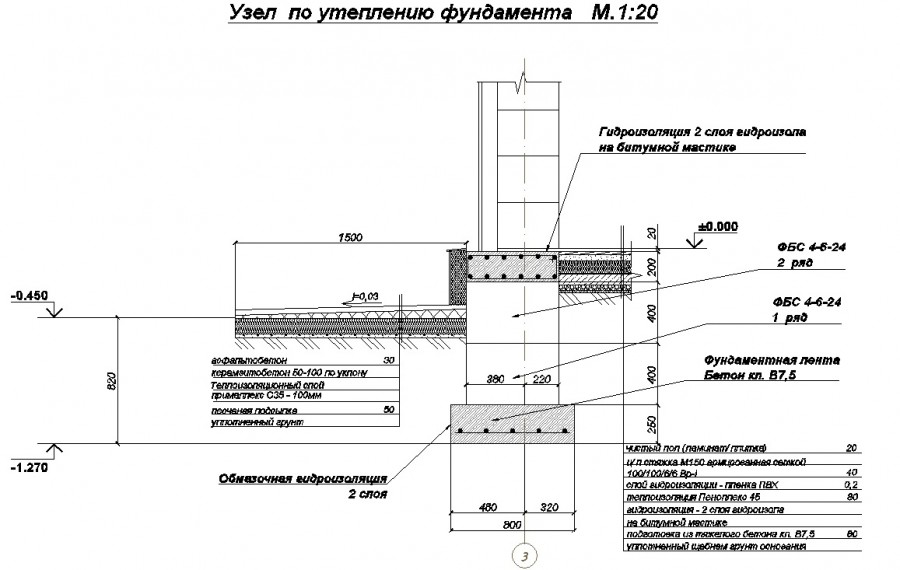

Чертеж узла ленточного фундамента – важный этап проектировочной работы.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Видео универсальный проект фундамента. Почему у ДК130 ленточный фундамент и 14я арматура.

Разрез фундамента. Требованиря ескд к оформлению чертежей фундаментов

ГлавнаяФундаментРазрез фундамента


Как сделать разрез фундамента. Разрез фундамента. Свайные, столбчатые и ленточные монолитные фундаменты в разрезе.

Какой бы ни был фундамент у здания, в первую очередь, он играет роль опоры, которая удерживает конструкцию возведенного объекта. Кроме того, базис позволяет защитить строение от различных сейсмических угроз. Он также играет роль гидроизоляции и теплоизоляции для цоколя. Качественный фундамент должен успешно справляться со всеми этими функциями. Это зависит не только от его конструкции, но и от того, насколько хорошо он был подобран для конкретного случая. Вывод о том, подходит ли данный тип фундамента, можно сделать только после того, как будет изучен продольный и поперечный разрез конструкции основания. Поэтому в данной статье расскажем об этом подробнее, а также узнаем, как сделать разрез фундамента.

Разновидности основания

Всего различают четыре типа фундамента:

  1. Плитный.
  2. Свайный.
  3. Ленточный.
  4. Столбчатый.

Характеристики:

  1. Плитный фундамент выполняется в виде монолитной плиты, которая фиксируется на грунт.
  2. Свайный базис обустраивается в виде балочной конструкции, фиксирующейся на стержни, вкрученные в грунт.
  3. Под ленточными фундаментами понимают основания, которые выполнены в виде относительно прямой стены, заглубленной в грунт. Её ещё называют лентой. Она повторяет контуры фасада.
  4. Столбчатый фундамент обычно состоит из прочной конструкции балок.

Каждый из указанных разновидностей базиса существенно друг от друга отличается. Поэтому прежде, чем выбрать наиболее подходящий из них для конкретного случая, требуется тщательно изучить особенности их структуры. Причем к решению этого вопроса нужно подходить очень внимательно. Далее рассмотрим фундаменты в разрезе. Ленточному типу уделим немного больше внимания.

Разрез ленточного фундамента

Ленточные монолитные фундаменты в разрезе

Для сборки такого типа базиса могут использоваться три разных вида строительных материалов – это кирпичи, блоки и бетон. В каждом из случаев структура данного основания будет примерно одинаковой. При изучении устройства и конструкции ленточного базиса можно видеть следующее:

  1. Основание лежит на насыпной подушке из гравия и песка, толщина слоя которого достигает 150-200 миллиметров. Благодаря наличию такой подушки увеличивается несущая способность опорного грунта.
  2. При этом на подсыпке находится слой гидроизоляции и плита нижней части фундамента. Гидроизоляция обязательно должна быть при устройстве фундаментов, заглубленных с низкой несущей способностью.
  3. Если базис закладывается в плотные грунты, то подошва может быть установлена с помощью укладки особых фундаментальных блоков. Вместо этого допускается заливать бетон в заранее открытую траншею, расположенную на дне котлована. Обычно ширина подошвы составляет 600-1100 миллиметров.
  4. На подошву опирается стена фундамента. В некоторых случаях основой для неё служит насыпная подушка. Стена может состоять из кирпича, блоков или возводится с помощью заливки бетона в армированную опалубку. С внутренней и внешней её стороны обустраивается слой утеплителя и вертикальная гидроизоляция. Чаще всего ширина стены основания составляет 400-600 миллиметров. Это без учета утеплителя и гидроизоляции. Высоту базиса можно рассчитать, суммировав размеры глубины промерзания грунта, высоту цоколя и размеры плиты-основания.
  5. Роль ростверка в этом случае играет верхняя грань основания. Поверх стен допускается залить дополнительный армирующий пояс, благодаря которому сгладятся дефекты кладки.

При изучении торцевого разреза ленточного базиса можно различить структуру плиты треугольного сечения (отмостки), которая примыкает к цоколю примерно на линии нулевого уровня грунта. Эта плита защищает грунт, примыкающий к базису, от воздействия влаги и низких температур, что позволяет значительно снизить степень его деформации и пучения.

Монтаж базиса фундамента

Для возведения такого основания потребуются следующие материалы:

  1. Цемент.
  2. Песок крупной фракции.
  3. Щебень (мелкий).
  4. Арматура.
  5. Вязальная проволока.
  6. Металлическая опалубка (можно использовать деревянную).

Для возведения базисов разного типа потребуется различное количество строительных материалов. Для этого вам уже должны быть известны предварительные размеры будущей конструкции.

При строительстве жилого дома с несколькими комнатами, прихожей, подсобным помещением нужно учитывать следующие значения:

  • размер периметра постройки,
  • необходимое количество перегородок,
  • общая длина выкапываемой траншеи.

Проведение расчетов:

  1. Для заливки рекомендуется использовать ленту шириной 600 миллиметров и высотой 900 миллиметров. Тогда для того чтобы получить требуемое количество бетона, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах), высоту ленты (в метрах).
  2. Также можно посчитать требуемое для подушки количество песка. Так как траншея не может быть ровной, то в расчетах лучше использовать среднюю толщину подушки. Для того чтобы получить необходимый объём песка, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах) и среднюю толщину подушки (в метрах).
  3. Для возведения каркаса нужно взять арматуру сечением 13 миллиметров, а для перемычек 8-9 миллиметров.

Монтаж ленточного фундамента выполняется следующим образом:

  1. Сначала необходимо выкопать траншею, учитывая, что на дно будет засыпаться подушка.
  2. После этого в вырытую траншею засыпается и утрамбовывается подушка.
  3. Теперь следует приступить к установке опалубки, которая фиксируется рейками. Для обшитых жестью щитов используются струбцина.
  4. Перед укладкой каркаса в траншею на выложенную в ней подушку нужно залить слой бетона толщиной 70-100 миллиметров. Подушку следует установить так, чтобы она получилась по всему объему равноудаленной от краев ленты. Также важно, чтобы нигде не выступала арматура.
  5. После чего следует зафиксировать полученную конструкцию и приступать к заливке. Чтобы фундаментом можно было пользоваться, придется подождать 21 день, пока он окончательно затвердеет.

Разрез плитного фундамента

Разрез фундамента: чертеж

  1. Плиточный фундамент в разрезе похож на ленточный. Но в этом случае ширина ленты совпадает с габаритами фасада строения. Остальное, в том числе устройство в продольном сечении, будет такое же, как и у ленточного.
  2. Так, глядя на разрез фундамента в самом низу можно видеть подсыпку, которая закрыта защитой от воздействия влаги. В качестве гидроизоляции обычно используется раскатанный рулон рубероида.
  3. Выше на подсыпке лежит монолитная плита, которая залита в съемную опалубку. Она также имеет две горизонтальные решетки в качестве арматуры. Между ними устанавливаются гладкие штыри.
  4. Вокруг основания заливается пояс отмостки, ширина которого составляет от 0,7 до 1,2 метра.
  5. Для утепления фундамента на торцы плит навешиваются термостойкие панели. Общая толщина плиты составляет примерно 500 миллиметров.

Из этого можно сделать вывод, что такое основание относится к незаглубленным базисам плавающего типа. Роль ростверка здесь играет верхняя поверхность плиты.

Свайный фундамент: разрез

  1. Такой тип базиса состоит из свайного поля, которое представляет собой ряд заглубленных опор. Минимальная глубина заглубления 2,3-2,5 метра, максимальная – 24 метра. Поверх опор устанавливают балку или плиту ростверка.
  2. Диаметр каждой опоры составляет не более 0,9 метров. Длина и ширина балки варьируется от 400 до 600 миллиметров. При этом толщина ростверка составляет от 200 до 300 миллиметров.
  3. Разрез свайного фундамента зависит от вида используемого опорного элемента. Так, различают железобетонные сваи, винтовые или деревянные. Первые из них представляют собой устойчивый стержень, имеющий круглое сечение. Их структура может быть полой либо монолитной с цилиндрической пятой. Винтовая свая – это обычная труба, на которую с помощью сварки в нижней части приварены лопасти, а в верхней – фиксирующие опоры. Деревянные сваи представляют собой цилиндр с каноническим наконечником.
  4. В некоторых случая опора заглубляется в ростверк примерно на 30-50 миллиметров. При этом её армирование выполняется совместно с армированием ростверка.
  5. В состав цоколя свайного фундамента входят 2 слоя: отделка и теплоизолятор. Лежит он на отмостке, которая окружает контуры основания.

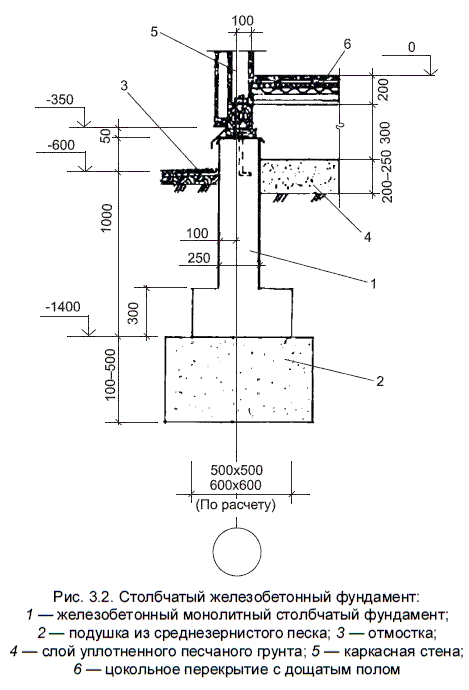

Столбчатый фундамент: разрез

Такой тип базиса имеет схожую конструкцию со свайным основанием. Он состоит из коротких свай, имеющих круглую или квадратную форму. На них укладывается ростоверк, выполненный в виде бетонных балок. Если взглянуть на разрез такого основания, то можно увидеть следующее:

  1. На подсыпке из песка лежит подушка, в виде плиты толщиной до 350 миллиметров.
  2. Сверху неё устанавливается столб, который может быть монолитным или блочным.
  3. Поверх столбов укладываются бетонные балки шириной 400-800 миллиметров.
  4. Вокруг контура фундамента имеется залитая отмостка. Если используется базис с высокими столбами и короткими балками, в неё укладывается кирпичный цоколь.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Разрез фундамента

Я не знаю, где вы взяли эти срезы

Фундамент, как правило, имеет форму прямоугольника. Но если смотреть с точки зрения вероятности, то первый более правильный.

Для более правильного понимания нужно вспомнить, что такое разрез здания либо фундамента, а также главные характеристики и назначение основания любой постройки. Это такое изображение, которое получается, если представить строение разделенным пополам вертикальной плоскостью. Разрезы, которые делаются на архитектурных и строительных чертежах, имеют конкретное предназначение. Благодаря им можно более детально обозначить конструктивные особенности будущей постройки. Они помогают тщательно спланировать детали отдельных помещений и объемных конструктивных элементов.

На архитектурном разрезе не показывается внутренняя конструкция фундаментов. Все необходимые размеры наносятся на детализированный конструктивный. Для этого можно использовать продольные и поперечные формы, а также простые либо ступенчатые. Наиболее часто используется простой тип. Взгляд при этом принято направлять снизу вверх, справа налево. Для более углубленного понимания предстоящих работ можно выполнять не только общей, но и местные разрезы.

На них обозначаются различные нюансы конструкции, которые не видны достаточно хорошо на общем чертеже.

Разрез основания следует выполнять по определенным технологическим правилам. Первый этап – подготовительные работы. Только после их завершения можно приступать к процессу сооружения фундамента. Подготовительные работы включают в себя выбор площадки под постройку и тщательный анализ почвы на месте будущего строения. От того, какой грунт располагается на данном земельном участке, зависит тип закладываемого основания, его вид и форма. От правильности выбора зависит в конечном итоге надежность и долговечность всей постройки. Не говоря уже о материальных затратах, которые также необходимо грамотно спланировать.

После досконального анализа грунтов можно приступать к подготовке площадки под строительство. Ее следует очистить и разровнять. Убираются остатки корней деревьев, снимается верхний слой почвы, содержащий мусор. Затем роется котлован либо траншея. При этом рекомендуется не вывозить за пределы участка грунт, выкопанный при устройстве котлована.

С его помощью следует сделать грамотную планировку всего участка.

При правильном планировании фрагмент участка, на котором находится постройка, обязательно должен располагаться несколько выше всей остальной территории. Таким образом, можно максимально обезопасить будущее строение от разрушительных воздействий подземных вод и возможным подтоплений во время таяния снега весной. Для средней полосы России это является немаловажным фактором. За счет вынутого из земли грунта обустраивается площадь участка, расположенная вокруг дома по всему его периметру.

После подготовки можно начинать работы по возведению выбранного типа основания. Это может быть столбчатый, свайный или ленточный фундамент. В любом случае вырытое в земле заглубление под основание здания должно иметь форму прямоугольника.

mdkinvest.ru

Сечение – фундамент – Большая Энциклопедия Нефти и Газа, статья, страница 1

Сечение – фундамент

Cтраница 1

Сечения фундаментов вычерчивают, как правило, в более крупном масштабе, чем план фундаментов.  [2]

Размеры сечения фундамента и его армирование определяют как из расчета прочности на воздействия, вычисленные при нагрузках и сопротивлении материалов по первой группе предельных состояний.  [3]

Расчет сечений фундаментов стаканного типа выполняют так же, как фундаментов монолитных колонн. Глубину стакана назначают не меньше большего размера сечения колонны, а для двухветвевых колонн – не менее полуторного большего размера поперечного сечения отдельной ветви и не меньше 0 5 размера большей стороны полного сечения колонны.  [5]

На сечениях фундамента даны его размеры и отметки, а также в кружках проставлены номера осей стен, к которым относится сечение.  [6]

Для чего делаются сечения фундаментов, как обозначается положение секущей плоскости и как оформляются эти чертежи.  [8]

По величине Np проверяют сечение фундамента и в необходимых случаях определяют площадь дополнительной вертикальной арматуры в железобетонных фундаментах.  [9]

В примере 2 показано сечение фундамента под малонаг.  [10]

Деталировка сложных узлов дается на элементах планов, сопровождаемых сечениями фундаментов. Высоты уступов и их привязки к разбивочным осям должны быть показаны на сечениях фундаментов.  [12]

Для того чтобы уменьшить касательные силы морозного пучения, следует уменьшить сечение фундамента в 2 раза, оставив прежним размер его подошвы.  [13]

Площадь поперечного сечения верхней и нижней арматуры принимают равной 0 05 % площади соответствующего неослабленного сечения фундамента. Эту арматуру ставят только в пределах ослабленного участка фундамента и заделывают в смежные с ним участки на глубину, равную 35 диаметрам стержней. В случаях, когда на ослабленном участке фундамента имеются балки-связи, верхнюю арматуру или часть ее ставят в этих балках.  [14]

Конструктивное местное армирование массивных и стенчатых; фундаментов следует предусматривать в местах резкого изменения размеров сечений фундаментов и по контуру вырезов с размерами сторон более 600 мм.  [15]

Страницы:      1    2

www.ngpedia.ru

Требованиря ескд к оформлению чертежей фундаментов

Планом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. На этом плане показывают конфигурацию фундаментов под несущие стены, отдельно стоящие столбы и колонны, технологическое оборудование и т.п. Планы фундаментов могут быть вычерчены в масштабе 1:100, 1:200, 1:400.

Выполнять план фундаментов начинают с нанесения разбивочных осей. У отдельно стоящих столбов и колонн пересечение осей обязательно должно быть сохранено на контуре столба.

На плане фундаментов показывают конфигурацию подошвы фундаментов, подбетонок под фундаменты, уступы для перехода одной глубины заложения к другой и их размеры, а также фундаментные балки, марки сборных элементов и монолитные участки. Кроме того, на плане фундаментов изображают отверстия для инженерных коммуникаций с привязкой их к осям и отметкой низа отверстия. Иногда на плане фундаментов указывают только порядковый номер отверстия, а размеры и отметки приводят в экспликации.

Глубину заложения фундаментов на плане обозначают геодезической отметкой. Геодезические отметки употребляют для обозначения глубины заложения каждого уступа. Когда глубина заложения фундамента одинакова, отметку подошвы приводят в примечании, а на плане фундаментов указывают только отметки элементов, имеющих другую глубину заложения.

Уступы и отверстия показывают линиями невидимого контура.

На плане указывают ширину обреза и подошвы фундамента с привязкой к осям.

У фундаментов из отдельно стоящих столбов показывают длину и ширину тела фундамента на высоте каждого уступа с привязкой этих размеров к осям.

Для полного выявления конструкции фундамента дают поперечные сечения. След секущей плоскости наносят на плане в виде разомкнутых штрихов со стрелками. Сечения фундаментов изображают в масштабе 1:50, 1:25, 1:20. На сечении изображают контуры фундамента, низа стены или цоколя, а также пол помещения, поверхность земли и гидроизоляцию. При вычерчивании сечения фундаментов наружных стен дают изображение отмостки.

На сечении проставляют размеры уступов, отдельных элементов фундаментов, ширину подошвы и обреза фундаментов, а также толщину стены с привязкой к осям. На сечении рекомендуется обозначать марку оси. Кроме размеров, на сечениях ставят следующие отметки: отметка 0.000 (уровень пола первого этажа), обреза, подошвы фундамента, уровень поверхности земли. Отметки желательно размещать на одной линии, полочки отметок рекомендуется повернуть в сторону от сечения.

Чертежи планов фундаментов сопровождают примечаниями, характеризующими конструкцию фундаментов, подготовку поверхности основания, устройства гидроизоляции, армированных швов и т.д.

На чертежах приводятся также таблица нормативных нагрузок на фундаменты и сводную спецификацию железобетонных, бетонных и металлических элементов, расположенных ниже пола первого этажа.

Фундаменты и стены технического подполья из крупных блоков выполняются по специальным чертежам. Эти чертежи представляют собой монтажные схемы или развертки. Развертки сборных фундаментов делают по осям и соответственно именуют «Развертка по оси 1» и т.п. На развертке показывают расположение и контуры блоков, их марки, контуры ниш, отверстий и других элементов, гидроизоляцию и другие данные. Гидроизоляцию изображают сплошной линией толщиной 0,6…0,8мм. Контур блока, представляющий на данной развертке торец его, выделяют тонкими диагональными линиями толщиной 0,3…0,4мм. Обычно такие блоки маркируют на другой проекции.

На развертке наносят размеры участков заделки монолитным бетоном, а также размеры отверстий и отметки их низа. Кроме того, указывают расстояние между крайними блоками с привязкой их к осям. Если блок изображен на развертке торцовой частью, то оба или один его край могут при необходимости быть привязаны к оси. На развертке также дают размер между разбивочными осями и марку осей. Отметки могут указывать высоту нижней плоскости каждого камня или подошву и обрез фундамента. Развертку сопровождают поясняющими надписями.

Рисунок 12.1: Образец выполнения чертежей фундаментов

Рисунок 12.2: Образец выполнения развертки сборных фундаментов

Рисунок 12.3: Образец выполнения чертежей сборных фундаментов

Рисунок 12.4: Образцы таблиц, заполняемых в чертежах

studfiles.net

Как сделать разрез фундамента – Ремонт

Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.

На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;

  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы. Видео в этой статье покажет, как рассчитывается узел фундамента, и из каких этапов состоит проектировочная работа.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Проекты столбчатых конструкций

Столбчатая разновидность основания нужна для строительства зданий без подвалов там, где нужно обеспечить минимальную нагрузку на грунт. Чертеж столбчатого фундамента учитывает количество опорных столбов, глубину их расположения, длину и ширину всего основания, и другие параметры.

При расчетах нужно знать уровень прохождения грунтовых вод, глубину промерзания грунта и т. д. Цена столбчатого фундамента заметно ниже, чем ленточного за счет меньших расходов материала, однако его применяют лишь для малоэтажного строительства.

Уровень грунтовых вод и дренажная система

Основные принципы создания столбчатого основания под дом:

  1. Расстояние между столбами составляет не более 1,5-2,5 м., что отражается на схеме при планировании;
  2. Места расположения столбов: углы дома, места пересечения двух стен, тяжелые простенки, иные места, в которых сосредоточена большая нагрузка. Проектирование столбчатого основания ведется с учетом будущих несущих стен и обязательным расчетом общего веса здания с помощью таблиц веса отдельных элементов.

Специальные программы-калькуляторы помогают рассчитать, где будет наибольшая нагрузка, и где стоит поставить столбы.

  1. Сечение кирпичных столбов обычно составляет 51х51 см, 60х60 см – толщина для бутовых столбов.

План столбчатого основания

При проектировании столбчатых фундаментов также чертится вертикальный разрез, на котором показана высота столба, глубина промерзания почвы, гидроизоляция и другие параметры.

Как строится схема для свайного основания дома?

Чертеж свайного фундамента отражает расположение свай – длинных стержней, которые забиваются в грунт и придают основанию нужную прочность. Указывается их количество, сечение, длина, армирование и другие параметры.

Технология строительства на сваях применяется очень давно, так как она позволяет возводить дома на слабых грунтах, там, где другие виды оснований окажутся ненадежными

Пример опорной конструкции на сваях

Схемы строятся в горизонтальной и в вертикальной плоскости. Первый вариант отражает расположение свай в углах дома, в местах пересечения стен и других местах с повышенной нагрузкой, второй показывает глубину забивания в грунт, толщину ростверка и т. д.

Заключение

Инструкция по составлению строительных проектов не так проста. Однако правильное планирование обеспечит дому долгую жизнь, и основание станет по-настоящему надежным. Проектировочные работы можно поручить специалистам, чтобы в дальнейшем не возникало проблем в ходе эксплуатации дома.

Материалы: http://ofundamentah.com/operacii/raschet/167-chertezh-lentochnogo-fundamenta

my-repairs.ru

Фундаменты

КОНСТРУКЦИИ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Из сплошных стеновых

фундаментных блоков

Из пустотелых блоков

Вариант с устройством подвала.

Монолитный фундамент

На песчаной подушке

Бутовый фундамент с кирпичной облицовкой

Бетонный фундамент

1- фундаментная плита; 2 – фундаментный блок; 3 – стеновой блок;

4 – монолитный бетон

КОНСТРУКЦИИ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

А

Б

1-1

А – Конструкция на фундаментной подушке; Б – Конструкция фундамента стаканного типа

1 – наружная цокольная панель; 2 – пирамидальное основание колонны;

3 – фундаментная балка; 4 – фундаментный стакан.

Рис. 7.

ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ ДЛЯ ОБЫЧНЫХ УСЛОВИЙ

а – сборный сплошной; б – сборный прерывистый; в – монолитный; г – монолитный с отдельно стоящими колоннами; д – сборно – монолитный

Рис. 8.

ПЛАН ФУНДАМЕНТА

ОБЩИЙ ВИД СОПРЯЖЕНИЯ ФУНДАМЕНТОВ

ПОД НАРУЖНУЮ И ВНУТРЕННЮЮ СТЕНУ

ФУНДАМЕНТЫ В ЗДАНИЯХ С ПОДВАЛОМ

ПОД НАРУЖНЫЕ СТЕНЫ

ПОД ВНУТРЕННИЕ СТЕНЫ

ФУНДАМЕНТЫ В ЗДАНИЯХ БЕЗ ПОДВАЛА

ПОД НАРУЖНЫЕ СТЕНЫ

ПОД ВНУТРЕННИЕ СТЕНЫ

Рис. 9.

ЛЕНТОЧНЫЕ МОНОЛИТНЫЕ ФУНДАМЕНТЫ КИРПИЧНЫХ И КРУПНОБЛОЧНЫХ ЗДАНИЙ

ПЛАН ФУНДАМЕНТА

ОБЩИЙ ВИД СОПРЯЖЕНИЯ ФУНДАМЕНТОВ ПОД НАРУЖНУЮ И ВНУТРЕННЮЮ СТЕНЫ

НЕПРОХОДНЫЕ ПОДПОЛЬНЫЕ КАНАЛЫ ПРИ ПОЛАХ ПО ГРУНТУ

СЕЧЕНИЯ ФУНДАМЕНТОВ (ПРИ УРОВНЕ ГРУНТОВЫХ ВОД НИЖЕ ПОЛА ПОДВАЛА)

ГИДРОИЗОЛЯЦИЯ ПОДВАЛОВ ПРИ НАПОРЕ ГРУНТОВЫХ ВОД ДО 0,2 м;

1м И БОЛЕЕ ОТНОСИЬЕЛЬНО ПОЛА ПОДВАЛА

Рис. 10.

СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТНЫЕ ПОДУШКИ

И БЕТОННЫЕ БЛОКИ

ПЛАН ФУНДАМЕНТА

1,3 – блок подушка с предварительно-напряженной арматурой;

2 – укороченный стеновой блок; 4 – укороченная фундаментная подушка

5 – стеновой фундаментный блок

КОНСТРУКЦИЯ

СПЛОШНЫХ ФУНДАМЕНТОВ

А – перекрестная конструкция;

Б, В – варианты устройства сплошной фундаментной плиты;

Г – коробчатая конструкция

фундаментов.

Рис. 11.

ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ И БЛОКИ ДЛЯ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ПО СЕРИИ1.112-1, ВЫПУСК 1 И 2

СЕЧЕНИЕ

ДЛИНЫ

мм

МАРКИ

ЭСКИЗЫ

ПРИМЕЧАНИЯ

Шир.,

мм

Выс.,

мм

ПЛИТЫ

3200

2800

2400

2000

1600

1400

1200

1000

800

600

500

1180;

780

Ф32; Ф32-8

Ф28; Ф28-8

Ф24; Ф34-8

Ф20; Ф20-8

Плиты формуются из бетона марка 150; 200, армированного стальными сетками, расположенными у подошвы. Сетки со швом рабочей арматуры 100; 150 (● Ø 6+9) и монтажной 250;150 (● Ø 4,5) изготавливаются из стержней периодического профиля контактной точечной электросваркой.

* В марку плит с усиленным армированием добавляется индекс «У», например Ф16У. Чертежи плит содержатся во 2-ом выпуске серии 1.112 -1.

300

2380;

1180;

780

Ф16;Ф16-12;Ф16-8

Ф14;Ф14-12;Ф16-8

Ф12;Ф12-12;Ф12-8

Ф10;Ф10-12;Ф10-8

2380;

1180

Ф8; Ф8-12

Ф6; Ф6-12

БЛОКИ СПЛОШНЫЕ

600

500

400

300

600

500

400

580

2380;

880

ФБС6; ФБС6-9

ФБС5; ФБС5-9

ФБС4; ФБС4-9

ФБС3; ФБС3-9

Блоки формуются из бетона марки 100, усиленные – из бетона марки 200.

В марку усиленных блоков добавляется индекс «У», например ФБС6-У

280

1180

ФБСН-6

ФБСН-5

ФБСН-4

ЛЕНТОЧНЫЕ БЛОЧНЫЕ ФУНДАМЕНТЫ КИРПИЧНЫХ КРУПНОБЛОЧНЫХ ЗДАНИЙ

ПЛАН ПОДОШВЫ ФУНДАМЕНТА

ОБЩИЙ ВИД НАРУЖНОЙ СТЕНЫ

ПЛАН СТЕН ТЕХНИЧЕСКОГО ПОДПОЛЬЯ (ПОДВАЛА)

СЕЧЕНИЯ ФУНДАМЕНТОВ

(ПРИ УРОВНЕ ГРУНТОВЫХ ВОД НИЖЕ ПОЛА ПОДВАЛА)

Рис.12.

ПЛИТНЫЙ ФУНДАМЕНТ ПОД ЗДАНИЕ ПОВЫШЕННОЙ ЭТАЖНОСТИ

ПЛАН ФУНДАМЕНТА 14 – ти ЭТАЖНОГО ЗДАНИЯ С КИРПИЧНЫМИ СТЕНАМИ

ТИПЫ ОТВЕРСТИЙ

ОБЩИЙ ВИД ФУНДАМЕНТА У ПРОДОЛЬНОЙ СТЕНЫ

ПЛАН СОПРЯЖЕНИЯ СЕТОК ПЛИТЫ ОСНОВАНИЯ

Рис. 13.

ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ – ЛЕНТОЧНЫЕ ПЛИТНЫЕ

ПЛАНПОДОШВЫ ФУНДАМЕНТА И СТЕН ТЕХНИЧЕСКОГО ПОДПОЛЬЯ

ОБЩИЙ ВИД СОЧЛЕНЕНИЯ СТЕН

СЕЧЕНИЯ ФУНДАМЕНТОВ (ПРИ УРОВНЕ ГРУНТОВЫХ ВОД НИЖЕ ПОЛА ПОДВАЛА)

ДЕТАЛИ СОЧЛЕНЕНИЯ ЦОКОЛЬНЫХ ПАНЕЛЕЙ

Рис. 14.

ФУНДАМЕНТЫ КАРКАСНЫХ ЗДАНИЙ

И ОТДЕЛЬНО СТОЯЩИЕ ФУНДАМЕНТЫ

а – план фундамента каркасного здания; б – план здания на отдельно стоящих фундаментах; в – опирание стены на столбчатый фундамент; г – ж – опирание цоколей на сборные башмаки.

Рис. 15.

СТОЛБЧАТЫЕ ФУНДАМЕНТЫ

1 – фундамент, 2 – цокольная панель,

3 – ригель, 4 – панель стены,

5 – колонна, 6 – настил

СТОЛБЧАТЫЕ ФУНДАМЕНТЫ МАЛОЭТАЖНЫХ ЗДАНИЙ

ПЛАН ФУНДАМЕНТА

РАЗРЕЗ

1-1

1 – столб;

2 – рандбалка;

3 – стена;

Рис. 16.

СТОЛБЧАТЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТЫ

ПОД ЗДАНИЕ СО СВЯЗЕВЫМ КАРКАСОМ (СЕРИЯ ИИ – 04)

ФРАГМЕНТ МАРКИРОВОЧНОГО ПЛАНА

Рис. 17.

МОНОЛИТНЫЙ ФУНДАМЕНТ

СВАЙНЫЕ ФУНДАМЕНТЫ

А – сваи стойки, Б – В – сваи висячие

Рис. 18.

ПРИЗМАТИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ ЗАБИВНЫЕ СВАИ СПЛОШНОГО СЕЧЕНИЯ

КРУГЛЫЕ ПОЛЫЕ СВАИ-ОБОЛОЧКИ

ЦЕЛЬНЫЕ И СОСТАВНЫЕ

С КРУГЛОЙ ПОЛОСТЬЮ

ДЕТАЛИ СТЫКОВКИ СВАЙ-ОБОЛОЧЕК

БОЛТОВОЙ СТЫК ПРИ ОБЩЕЙ ДЛИНЕ СВАИ ДО 48 М

ФУНДАМЕНТЫ КИРПИЧНЫХ И КРУПНОБЛОЧНЫХ ЗДАНИЙ

СВАЙНЫЕ ФУНДАМЕНТЫ С МОНОЛИТНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ

ПЛАН СВАЙНОГО ПОЛЯ

И МОНОЛИТНЫХ РОСТВЕРКОВ

ОБЩИЙ ВИД ФУНДАМЕНТОВ В ТОРЦЕ ЗДАНИЯ

Рис. 19.

СВАЙНЫЕ ФУНДАМЕНТЫ

РАЗРЕЗЫ

1-1 2-2

Прочный грунт Слабый грунт

Слабый грунт

ВИДЫ СВАЙ

1 2 3 4 5 6 7 8 9

10 11

1-4 – бетонные и железобетонные сваи квадратные, круглые, сплошные, пустотелые; 5-6 – набивные обычные и с уширенной пятой; 7-8 – камуфлетные; 9 – с шарнирно раскр. упорами; 10 – призматические; 11 – свая в лидерной скважине

Рис. 20.

КОНСТРУКЦИИ СВАЙНЫХ ФУНДАМЕНТОВ

СОПРЯЖЕНИЕ СБОРНОГО ОГОЛОВКА ПОД ОДИНОЧНУЮ СВАЮ

ОДНОРЯДНОЕ РАСПОЛОЖЕНИЕ СВАИ

ШАХМАТНОЕ РАСПОЛОЖЕНИЕ СВАЙ

ДВУХРЯДНОЕ РАСПОЛОЖЕНИЕ СВАЙ

КУСТ СВАЙ ПОД ОДИНОЧНУЮ КОЛОННУ

1 – свая; 2 – сборный оголовок; 3 – монолитный железобетонный ростверк;

4 – железобетонный ростверк под колонну

Рис. 21.

СВАЙНЫЙ БЕЗРОСТВЕРКОВЫЙ ФУНДАМЕНТ

СВАЙНЫЕ ФУНДАМЕНТЫ

БЕЗ РОСТВЕРКОВ И ОГОЛОВКОВ

1 – свая; 2 – оголовок; 3 – цокольная панель; 4 – перекрытия; 5 – колонна; 6 – ригель

Рис. 25.

ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ НА КОРОТКИХ СВАЯХ

СО СБОРНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ

ПЛАН СВАЙНОГО ПОЛЯ

СЕЧЕНИЯ ФУНДАМЕНТОВ

ПЛАН РАСКЛАДКИ РОСТВЕРКОВ, ФУНДАМЕНТНЫХ БАЛОК И ЦОКОЛЬНЫХ ПАНЕЛЕЙ

ОБЩИЙ ВИД И ДЕТАЛИ ФУНДАМЕНТА ПОД СРЕДНЕЙ ЧАСТЬЮ ЗДАНИЯ

ПЛАН ПЕРЕКРЫТИЯ

НАД ТЕХНИЧЕСКИМ ПОДПОЛЬЕМ

Рис. 22.

УЗЛЫ СВАЙНЫХ ФУНДАМЕНТОВ

а – при решении цоколя из блоков; б – то же, из сборных панелей;

в – узлы соединения сборного ростверка

Рис. 23.

ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ НА СВАЯХ С ОГОЛОВКАМИ И СБОРНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ

ПЛАН РАСКЛАДКИ БАЛОК РОСВЕРКА

И СВАЙНОГО ПОЛЯ

СОПРЯЖЕНИЕ БАЛОК РОСТВЕРКА С ОГОЛОВКОМ У ДЕФОРМАЦИОННОГО ШВА

СЕЧЕНИЯ ФУНДАМЕНТОВ

СОПРЯЖЕНИЕ БАЛОК РОСТВЕРКА С ОГОЛОВКОМ

ОБЩИЙ ВИД ФУНДАМЕНТА В СРЕДНЕЙ ЧАСТИ ЗДАНИЯ

Рис. 24.

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ

ПРИ НАПОРЕ ГРУНТОВЫХ ВОД

НЕ МЕНЕЕ 200 мм

ПРИ НАПОРЕ ГРУНТОВЫХ ВОД

200-1000 мм

ПРИ НАПОРЕ ГРУНТОВЫХ ВОД СВЫШЕ 1000 мм

1 – рулонная гидроизоляция; 2 – окрасочная гидроизоляция; 3 – оклеечная гидроизоляция; 4 – защитная стенка из кирпича; 5 – стеклоткань;

6 – деформационный шов; 7 – глина; 8 – пол подвала; 9 – стяжка;

10 – железобетонная плита; 11 – пригрузочный слой из бетона;

12 – подготовка

Рис. 26.

studfiles.net


  • Защита фундамента
  • Щитовая опалубка для фундамента
  • План ленточного фундамента
  • Фундамент ленточный с буронабивными сваями
  • Как сделать отверстие в фундаменте
  • Фундамент на скальном грунте
  • Усиление бутового фундамента
  • Рубероид на фундамент
  • Фундамент из жб блоков
  • Глубина заложения фундамента от чего зависит
  • Сколько должен стоять фундамент перед постройкой дома

Как сделать разрез фундамента. Разрез фундамента. Свайные, столбчатые и ленточные монолитные фундаменты в разрезе.

Февраль 2 • Фундамент • Просмотров 2737 • Комментариев к записи Как сделать разрез фундамента нет

Какой бы ни был фундамент у здания, в первую очередь, он играет роль опоры, которая удерживает конструкцию возведенного объекта. Кроме того, базис позволяет защитить строение от различных сейсмических угроз. Он также играет роль гидроизоляции и теплоизоляции для цоколя. Качественный фундамент должен успешно справляться со всеми этими функциями. Это зависит не только от его конструкции, но и от того, насколько хорошо он был подобран для конкретного случая. Вывод о том, подходит ли данный тип фундамента, можно сделать только после того, как будет изучен продольный и поперечный разрез конструкции основания. Поэтому в данной статье расскажем об этом подробнее, а также узнаем, как сделать разрез фундамента.

Содержание

  • Разновидности основания
  • Разрез ленточного фундамента
    • Ленточные монолитные фундаменты в разрезе
    • Монтаж базиса фундамента
  • Разрез плитного фундамента
  • Свайный фундамент: разрез

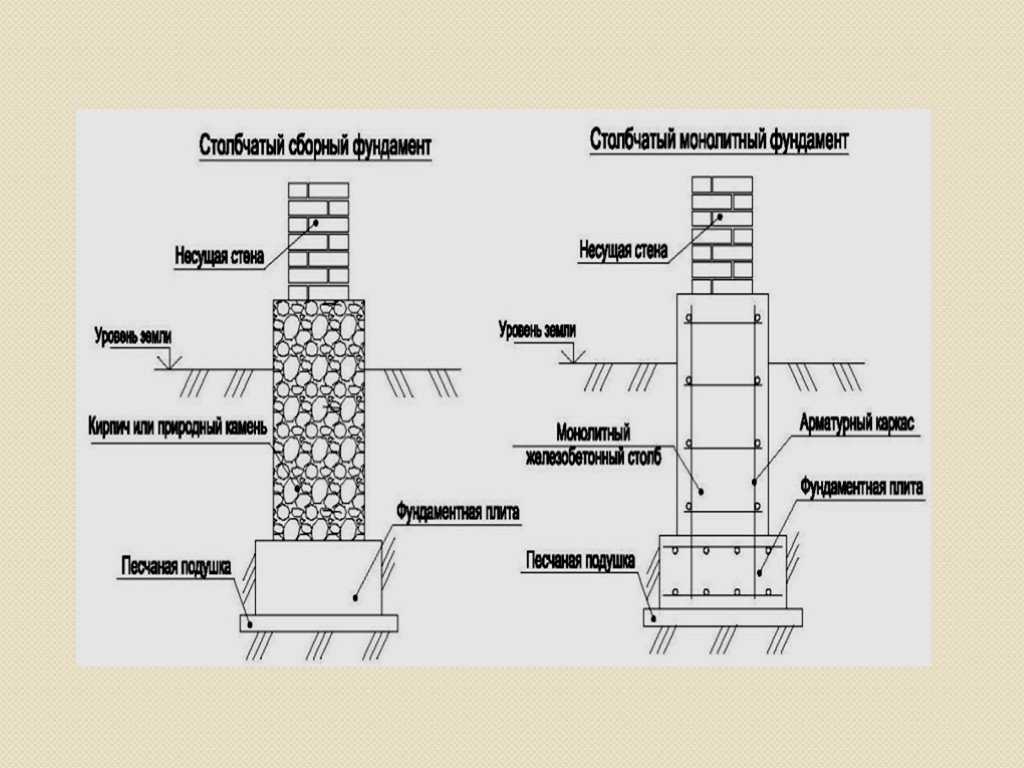

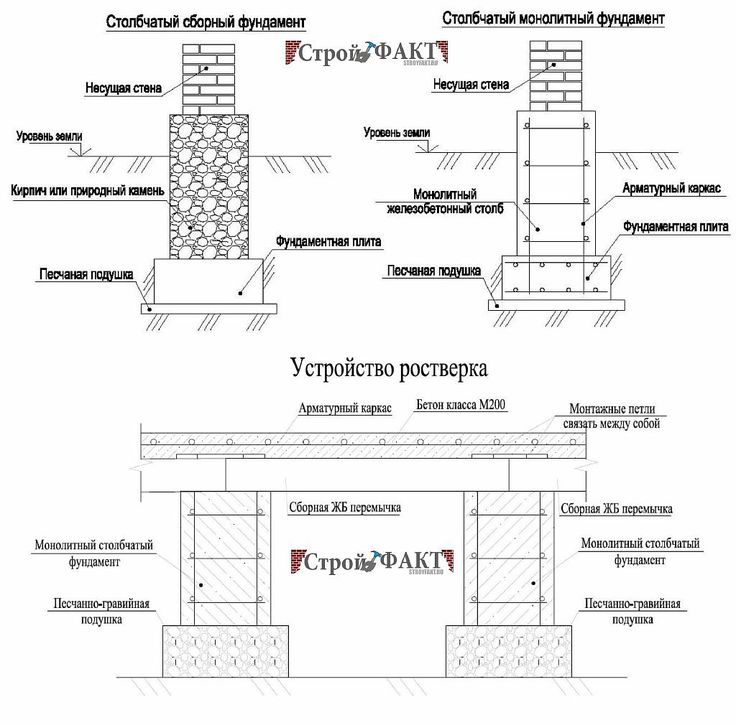

  • Столбчатый фундамент: разрез

Разновидности основания

Всего различают четыре типа фундамента:

  1. Плитный.
  2. Свайный.
  3. Ленточный.
  4. Столбчатый.

Характеристики:

  1. Плитный фундамент выполняется в виде монолитной плиты, которая фиксируется на грунт.
  2. Свайный базис обустраивается в виде балочной конструкции, фиксирующейся на стержни, вкрученные в грунт.
  3. Под ленточными фундаментами понимают основания, которые выполнены в виде относительно прямой стены, заглубленной в грунт. Её ещё называют лентой. Она повторяет контуры фасада.
  4. Столбчатый фундамент обычно состоит из прочной конструкции балок.

Каждый из указанных разновидностей базиса существенно друг от друга отличается. Поэтому прежде, чем выбрать наиболее подходящий из них для конкретного случая, требуется тщательно изучить особенности их структуры. Причем к решению этого вопроса нужно подходить очень внимательно. Далее рассмотрим фундаменты в разрезе. Ленточному типу уделим немного больше внимания.

Разрез ленточного фундамента

Ленточные монолитные фундаменты в разрезе

Для сборки такого типа базиса могут использоваться три разных вида строительных материалов – это кирпичи, блоки и бетон. В каждом из случаев структура данного основания будет примерно одинаковой. При изучении устройства и конструкции ленточного базиса можно видеть следующее:

  1. Основание лежит на насыпной подушке из гравия и песка, толщина слоя которого достигает 150-200 миллиметров. Благодаря наличию такой подушки увеличивается несущая способность опорного грунта.
  2. При этом на подсыпке находится слой гидроизоляции и плита нижней части фундамента. Гидроизоляция обязательно должна быть при устройстве фундаментов, заглубленных с низкой несущей способностью.
  3. Если базис закладывается в плотные грунты, то подошва может быть установлена с помощью укладки особых фундаментальных блоков. Вместо этого допускается заливать бетон в заранее открытую траншею, расположенную на дне котлована. Обычно ширина подошвы составляет 600-1100 миллиметров.
  4. На подошву опирается стена фундамента. В некоторых случаях основой для неё служит насыпная подушка. Стена может состоять из кирпича, блоков или возводится с помощью заливки бетона в армированную опалубку. С внутренней и внешней её стороны обустраивается слой утеплителя и вертикальная гидроизоляция. Чаще всего ширина стены основания составляет 400-600 миллиметров. Это без учета утеплителя и гидроизоляции. Высоту базиса можно рассчитать, суммировав размеры глубины промерзания грунта, высоту цоколя и размеры плиты-основания.
  5. Роль ростверка в этом случае играет верхняя грань основания. Поверх стен допускается залить дополнительный армирующий пояс, благодаря которому сгладятся дефекты кладки.

При изучении торцевого разреза ленточного базиса можно различить структуру плиты треугольного сечения (отмостки), которая примыкает к цоколю примерно на линии нулевого уровня грунта. Эта плита защищает грунт, примыкающий к базису, от воздействия влаги и низких температур, что позволяет значительно снизить степень его деформации и пучения.

Монтаж базиса фундамента

Для возведения такого основания потребуются следующие материалы:

  1. Цемент.
  2. Песок крупной фракции.
  3. Щебень (мелкий).
  4. Арматура.
  5. Вязальная проволока.
  6. Металлическая опалубка (можно использовать деревянную).

Для возведения базисов разного типа потребуется различное количество строительных материалов. Для этого вам уже должны быть известны предварительные размеры будущей конструкции. При строительстве жилого дома с несколькими комнатами, прихожей, подсобным помещением нужно учитывать следующие значения:

  • размер периметра постройки,
  • необходимое количество перегородок,
  • общая длина выкапываемой траншеи.

Проведение расчетов:

  1. Для заливки рекомендуется использовать ленту шириной 600 миллиметров и высотой 900 миллиметров. Тогда для того чтобы получить требуемое количество бетона, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах), высоту ленты (в метрах).
  2. Также можно посчитать требуемое для подушки количество песка. Так как траншея не может быть ровной, то в расчетах лучше использовать среднюю толщину подушки. Для того чтобы получить необходимый объём песка, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах) и среднюю толщину подушки (в метрах).
  3. Для возведения каркаса нужно взять арматуру сечением 13 миллиметров, а для перемычек 8-9 миллиметров.

Монтаж ленточного фундамента выполняется следующим образом:

  1. Сначала необходимо выкопать траншею, учитывая, что на дно будет засыпаться подушка.
  2. После этого в вырытую траншею засыпается и утрамбовывается подушка.
  3. Теперь следует приступить к установке опалубки, которая фиксируется рейками. Для обшитых жестью щитов используются струбцина.
  4. Перед укладкой каркаса в траншею на выложенную в ней подушку нужно залить слой бетона толщиной 70-100 миллиметров. Подушку следует установить так, чтобы она получилась по всему объему равноудаленной от краев ленты. Также важно, чтобы нигде не выступала арматура.
  5. После чего следует зафиксировать полученную конструкцию и приступать к заливке. Чтобы фундаментом можно было пользоваться, придется подождать 21 день, пока он окончательно затвердеет.

Разрез плитного фундамента

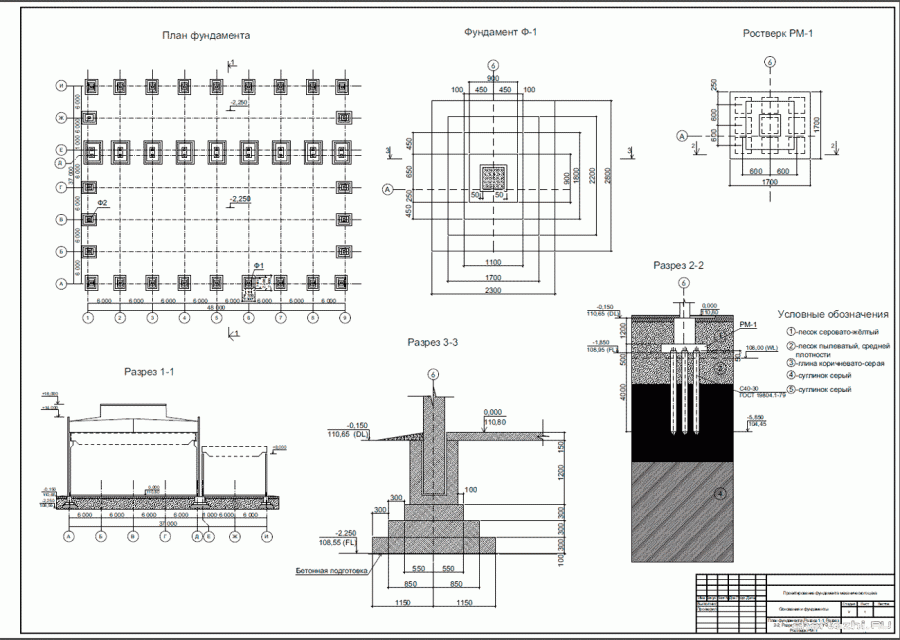

Разрез фундамента: чертеж

  1. Плиточный фундамент в разрезе похож на ленточный. Но в этом случае ширина ленты совпадает с габаритами фасада строения. Остальное, в том числе устройство в продольном сечении, будет такое же, как и у ленточного.
  2. Так, глядя на разрез фундамента в самом низу можно видеть подсыпку, которая закрыта защитой от воздействия влаги. В качестве гидроизоляции обычно используется раскатанный рулон рубероида.
  3. Выше на подсыпке лежит монолитная плита, которая залита в съемную опалубку. Она также имеет две горизонтальные решетки в качестве арматуры. Между ними устанавливаются гладкие штыри.
  4. Вокруг основания заливается пояс отмостки, ширина которого составляет от 0,7 до 1,2 метра.
  5. Для утепления фундамента на торцы плит навешиваются термостойкие панели. Общая толщина плиты составляет примерно 500 миллиметров.

Из этого можно сделать вывод, что такое основание относится к незаглубленным базисам плавающего типа. Роль ростверка здесь играет верхняя поверхность плиты.

Свайный фундамент: разрез

  1. Такой тип базиса состоит из свайного поля, которое представляет собой ряд заглубленных опор. Минимальная глубина заглубления 2,3-2,5 метра, максимальная – 24 метра. Поверх опор устанавливают балку или плиту ростверка.
  2. Диаметр каждой опоры составляет не более 0,9 метров. Длина и ширина балки варьируется от 400 до 600 миллиметров. При этом толщина ростверка составляет от 200 до 300 миллиметров.
  3. Разрез свайного фундамента зависит от вида используемого опорного элемента. Так, различают железобетонные сваи, винтовые или деревянные. Первые из них представляют собой устойчивый стержень, имеющий круглое сечение. Их структура может быть полой либо монолитной с цилиндрической пятой. Винтовая свая – это обычная труба, на которую с помощью сварки в нижней части приварены лопасти, а в верхней – фиксирующие опоры. Деревянные сваи представляют собой цилиндр с каноническим наконечником.
  4. В некоторых случая опора заглубляется в ростверк примерно на 30-50 миллиметров. При этом её армирование выполняется совместно с армированием ростверка.
  5. В состав цоколя свайного фундамента входят 2 слоя: отделка и теплоизолятор. Лежит он на отмостке, которая окружает контуры основания.

Столбчатый фундамент: разрез

Такой тип базиса имеет схожую конструкцию со свайным основанием. Он состоит из коротких свай, имеющих круглую или квадратную форму. На них укладывается ростоверк, выполненный в виде бетонных балок. Если взглянуть на разрез такого основания, то можно увидеть следующее:

  1. На подсыпке из песка лежит подушка, в виде плиты толщиной до 350 миллиметров.
  2. Сверху неё устанавливается столб, который может быть монолитным или блочным.
  3. Поверх столбов укладываются бетонные балки шириной 400-800 миллиметров.
  4. Вокруг контура фундамента имеется залитая отмостка. Если используется базис с высокими столбами и короткими балками, в неё укладывается кирпичный цоколь.

« Технология заливки ленточного фундамента Плавающий пол: конструкция и устройство »

Чертежи разрезов зданий — ISaloni — студия интерьера, салон обоев

Содержание

Чертежи разрезов зданий

При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.



Архитектурный разрез здания



Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них. Кроме того, архитектурные разрезы нужны и тогда, когда составляются проекты реконструкции зданий, являющихся архитектурными памятниками, при выполнении в них различных восстановительных и отделочных работ.

Следует заметить, что при строительстве архитектурные разрезы не находят применения, поскольку на них не отображены многие важнейшие конструктивные элементы зданий и сооружений.





Конструктивный разрез здания

Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей АС.

Конструктивный разрез здания



Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.

Нулевой цикл и надземная часть здания

В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений. Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения.

Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.

На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.

Разрез технического подвала по лестнице



Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т. п.), а также отметки маршей лестничной клетки.

Разрез жилого дома по лестнице





Чертеж узлов лестницы



Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично. На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы (

1 – 1 и 2 – 2 ).

Поперечный разрез производственного здания



При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли ( Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.

Продольный разрез производственного здания







Рис. 5. Конструктивный разрез здания. Чертежи нижней части лестницы и технического подвала часто выполняют отдельно

Чтобы посмотреть этот PDF файл с форматированием и разметкой, скачайте его и откройте на своем компьютере.


координационным осям А,В и Д, а Разрез 2
2 будет являться
продольным.
Рис. 2. Продольный и поперечный разрезы производственного здания

Рис. 3. Образование сложного разреза здания
Иногда для
получения
разреза
используют
несколько
секущих
плоскостей,
такие
разрезы
называются
сложными,
они бывают
ступенчаты
ми
и ломаными
(см. тему
«Разрезы»).
Направление секущей плоскости обозначают на пл
ане первого этажа и
показывают штрихпунктирными утолщенными линиями, стрелки
показывают направление взгляда.
При составлении разрезов зданий нужно помнить, что секущие плоскости
не проводят по колоннам, вдоль прогонов и балок перекрытий и по
стропилам. Ко
лонны, перегородки, прогоны, балки и стропила в

продольном направлении всегда показывают условно нерассеченными
(не штрихуют). В поперечном разрезе эти элементы (за исключением
колонн) показывают рассеченными и штрихуют в зависимости от
материала изготовле
ния.
В строительных чертежах в разрезах и планах здания видимые линии
контура , не попадающие в плоскость сечения, выполняют тонкой
сплошной линией.
На разрезах зданий координационные оси выносят вниз, проставляют в
кружках их обозначения. Положение конс
труктивных элементов зданий и
сооружений по высоте , размеры оконных и дверных проемов
проставляют на выносных линиях с помощью уровневых отметок. На
разрезе проставляют отметки уровня земли, кровли, уровня чистого
пола. Внутри разреза на
носят отметки высоты этажей, а также высотные
отметки уровней пола и площадок лестниц.
Рис. 4. Архитектурный разрез здания
Рис. 5. Конструктивный разрез здания
Чертежи нижней части лестницы и технического подвала часто

выполняют отдельно, таким образом
легче при необходимости вносить
изменения в чертежи фундамента независимо от других чертежей .
Рис. 6. Разрез технического подвала жилого дома по лестнице
Если необходимо пояснить, как устроено какое
либо место в
конструкции, применяют выносные элементы, или , как их называют
в строительном черчении, узлы.
На приведенном ниже разрезе дом нуждается в пояснении место
сопряжения лестничного
марша и площадки.
Узлы обведены кружком и пронумерованы цифрами 2 и 3, затем в
масштабе увеличения вычерчены эти места.
При наличии свободного места на чертеже лучше узлы вычерчивать на
том же листе, что и само изображение, но узлы могут быть
вычерчены и
на других листах, тогда под полкой линии выноски ставят
номер листа или шифр чертежа, где эти узлы изображены.

Рис. 7. Разрез жилого дома по лестнице
Рис.8. Узлы лестницы 2 и 3

Примеры чертежей из проек
а здания в Эстонии
Разрез здания, которое мы уже
изучали в теме «Фасады» и «Планы»
Чертежи узлов
Узел 1
Узел 2

Спецификация стен

Спецификация полов

Приложенные файлы

  • 3367755
    Размер файла: 3 MB Загрузок: 0

Дренаж подвала дома: устройство и обслуживание

Если строительство дома не сопровождалось устройством дренажной системы, то через некоторый промежуток времени вода начнет проникать в подвал. При этом случиться это может не только в первые годы эксплуатации жилища, но и спустя десятилетия. Чтобы исправить ситуацию, необходимо произвести дренаж подвала.

Для того, чтобы в подвальном помещении не собиралась влага, необходим дренаж.

Наиболее часто используется наружная дренажная система, которую можно построить в уже эксплуатируемом доме. Минус системы заключается в высокой трудоемкости, так как придется откапывать фундамент и проводить дорогие мероприятия по гидроизоляции. Если же нет никакого желания нарушать созданный ландшафт, на помощь придет внутренний дренаж.

Схема укладки внутренних дренажных систем над подвалом.

Прежде чем приступить к самостоятельному изолированию подвала дома от влаги, необходимо:

  • правильно определить причину возникновения сырости;
  • приобрести необходимые материалы для проведения работы;
  • составить порядок выполнения работы.

Главная причина появления сырости в подвальном помещении заключается в попадании грунтовых вод через пол, швы и стыки. В этом случае требуется защита проникающего действия, обмазочная гидроизоляция, а также заделка швов и трещин специальными составами.

Сегодня все чаще в качестве гидроизоляции применяют внутренний дренаж цокольного этажа. Но, правильная гидроизоляция должна производиться не только с внутренней части дома, но и снаружи. Иногда сделать это невозможно. Если же такая возможность есть, пренебрегать ею ни в коем случае нельзя.

Особенности устройства гидроизоляции

Поперечный разрез внутренних дренажных систем установленных под подвалом.

Прежде чем приступить к работе, необходимо заранее позаботится о наличии инструментов и материалов, которые пригодятся для выполнения дренажа подвального помещения дома:

  • лопата совковая;
  • штыковая лопата;
  • мастерок;
  • гидроизоляционный материал на выбор;
  • мембранные смеси;
  • проникающие составы;
  • кисти, валики.
Устройства наружной гидроизоляции

Схема понижения уровня грунтовых вод за счет дренажных траншей.

Основание дома укладывается на заранее подготовленную подушку, таким образом, влага не будет задерживаться. Непосредственно в фундамент устанавливаются крепежи, которые в дальнейшем заливаются специальным раствором с водоотталкивающими свойствами.

Наружная защита подвальных стен дома должна устраиваться еще на этапе строительства. Именно для этих целей необходимо выполнить дренажную систему, которая будет способствовать отведению лишней воды.

Дренаж этажа в подвальном помещении устраивают по всему периметру фундамента, после чего наружные стены покрываются гидроизоляционным материалом, преграждая тем самым путь к влаге. С этой целью чаще всего используется битум, битумная мастика, гидроизол, борулин, рубероид.

Устройство внутренней гидроизоляции подвала

Схема гидроизоляции подвала.

Устранение проблемы сырости подвала в уже стоящем доме возможно только в случае устройства внутренней гидроизоляции. Как правило, это менее трудоемкий метод.

Сегодня на рынке представлен огромный выбор специально разработанных составов. Для создания защитного слоя используются различные технологии.

Существует два способа для самостоятельной укладки защитного слоя:

  • обмазочный;
  • проникающий.

При первом методе применяются современные мембранные смеси, а при втором – пенетрирующие составы.

Для гидроизоляции цокольного этажа изнутри чаще всего применяются вяжущие материалы, основа которых состоит из битума. Мембраны достаточно легко наносятся на стены, образуя при этом прочный водоотталкивающий слой. Но в связи с тем, что мембрана образует недостаточно прочное соединение с поврежденной поверхностью, работу придется регулярно повторять. Можно также использовать специальные пленки-мембраны, использование которых позволяет получить неплохой результат.

В последнее время все чаще начали использовать проникающую гидрозащиту в цоколе дома, которая признана самым надежным средством среди себе подобных. Проникая внутрь стены, гидрозащита надежно и качественно закрывает поры. Подобные составы способны проникнуть в пористую структуру бетона, обеспечивая тем самым высокую водонепроницаемость сооружения.

Особенности выполнения обмазочной гидроизоляции

Дренаж внутри подвала.

  1. В первую очередь стены подвала дома очищаются от старого штукатурного покрытия до основания.
  2. Очищенная поверхность покрывается специальной грунтовкой с целью укрепления основания и увеличения сцепления ее с раствором.
  3. После того как грунтовка полностью высохнет, на стену наносится гидроизоляционный раствор. Нанесение осуществляется с помощью строительного мастерка.
  4. Важно! Обрабатываемая стена ни в коем случае не должна иметь мокрую поверхность. В некоторых случаях допускается лишь, чтобы она была слегка сыроватой.

  5. Защитное водонепроницаемое покрытие образуется только после полного застывания гидроизоляционного слоя.
  6. Заключительным этапом производится оштукатуривание стен с использованием санирующей штукатурки. Она способствует предотвращению появления конденсата.

При выполнении работ по устройству дренажа подвального помещения дома необходимо соблюдать несколько правил:

  1. Во-первых, поверхность должна быть тщательно подготовлена и очищена от грязи. В противном случае, прочного сцепления с раствором добиться будет невозможно.
  2. Во-вторых, поверхность бетона нужно слегка увлажнить для того, чтобы открылись поры для лучшего проникновения состава в него. При этом стена не должна получиться слишком мокрой.
  3. В-третьих, раствор нужно наносить сразу же после его приготовления. Движения должны быть быстрыми, но аккуратными.
  4. В-четвертых, гидроизоляционный состав должен наносится слоем, не превышающим 5 мм. Использовать при этом нужно валик или кисть.

Сегодня существует огромный выбор всевозможных вариантов по устройству дренажной системы подвала. Поэтому каждый может выбрать наиболее подходящий вариант, который будет устраивать по всем параметрам.

Важно! Самое главное – грамотно подходить к выбору материалов, которые должны обладать высоким качеством. Также нужно правильно и со знанием дела выполнять все работы по гидроизоляции.

Только при таком подходе можно обеспечить качественную защиту своего дома от подтопления и разрушения.

Эльтон с гаражом / Эльтон / изба су

Общая площадь — 190,7 м2 ( в варианте без подвала )
Площадь пятна застройки — 160 м2
Габариты дома — 13,10 x 15,00 м
Высота конька от уровня чистовой планировки грунта — 10,60 м

Документация готова — срок поставки проекта 2 недели.

План цокольного этажа с сауной (опционально)

Общая площадь этажа 56,4 м2 ( без учета техподполья )

Особенности планировки:
Основные помещения подвала высотой 2,55м. На плане показан вариант использования подвала в качестве сауны с комнатой отдыха и мастерской. При необходимости для организации естественного освещения и залповой вентиляции можно сделать в подвале окна в приямках.
Здание может быть без подвала — на малозаглубленном фундаменте.
Часть подвала высотой 2,20м является техническим подпольем и может использоваться в качестве кладовой.

План первого этажа с приватным санузлом

Общая площадь этажа 121 м2

Особенности планировки:
Комната на этаже может использоваться для проживания людей с ограниченной двигательной активностью (пожилых людей), также это помещение удобно в качестве гостевой комнаты или кабинета.
Патио может служить летом как столовая.
Перепад уровня пола разделяет этаж на жилую и техническую зоны.

План первого этажа с приватным санузлом и входом в цокольный этаж

Общая площадь этажа 121 м2

План первого этажа с минисауной

Общая площадь этажа 121 м2

План первого этажа с сауной и комнатой отдыха.

Общая площадь этажа 121 м2

Особенности планировки:
В помещении гаража организована душевая и комнаты отдыха, которая может быть второй мини гостиной. Имеется отдельный гостевой туалет, и приватный санузел с душем.

План второго этажа с прачечной

Общая площадь этажа 69,7 м2

Особенности планировки:
Универсальное помещение используется для прачечной — кладовой для белья.

План второго этажа с двумя санузлами — душем и ванной

Общая площадь этажа 69,7 м2

Особенности планировки:
Общий санузел разбит функционально на туалет и ванную комнату. Туалетом можно пользоваться если кто то долго купается в ванной.

План второго этажа с двумя санузлами с ванными

Общая площадь этажа 69,7 м2

Особенности планировки:
Приватный санузел с ванной.

План второго этажа с кухней и эксплуатируемой кровлей

Общая площадь этажа 69,7 м2

Особенности планировки:
Универсальное помещение используется в качестве миникухни с выходом на эксплуатируемую кровлю где можно установить гриль, летнюю мебель и превратить её в зону отдыха для жильцов этажа.

Устройство подвала

Подвальное помещение является разновидностью заглубленного фундамента. Подвальным считается этаж, у которого уровень пола помещений ниже уровня планировочной отметки земли более чем на половину их высоты. Высоту подвала принимают равной 1,9…2,2 м. этого достаточно для размещения складских помещений или для установки генераторов тепла. Если в подвале планируется уст­роить тренажерный или игровой зал, то его высоту назначают не менее чем в жилых комнатах.

В подвальных помещениях удобно хранить продукты, делать заготовки. Это обус­ловлено свойством грунта сохранять почти постоянную температуру. На глубине 1,5…2 м от поверхности земли она держится на уровне 5 °С — зимой и 10 °С — летом.

Цокольный (полуподвальный) этаж заглубляют в грунт не более чем на полови­ну высоты этажа. Достаточно часто цокольный этаж устраивают при строительстве на сложном рельефе. Высоту цокольного этажа приравнивают к высоте жилых помещений.

Наличие подвала — желание любого застройщика. Это и понятно. Увеличива­ются полезные площади без увеличения габаритов дома. Стоимостной уровень жи­лья, если предполагается его когда-нибудь продавать, также повышается.

Надо учитывать, что стоимость создания подвального помещения почти в 1,5 — 2 раза выше, чем надземного этажа, если требуется надежная гидроизоляция от грунтовых вод.

Вместе с тем, при расположении дома на сухих грунтах наличие в нем подвала или цокольного этажа оправдано и желательно, так как затраты на него оказывают­ся в 2 — 4 раза меньше тех, что потребуются для создания обычного этажа с такой же полезной площадью.

Внимание!

Если Вы предполагаете применять в качестве топлива для приготовления пищи или для обогрева не магистральный газ, а привозной сжиженный газ (пропан), то от подвала или цокольного этажа лучше отказаться. Этот газ тяжелее воздуха. При случайной протечке он может скопиться в нижних непроветриваемых полостях до­ма и привести к взрыву (рис. 1).

Рис. 1

Конструктивное выполнение подвала и фундамента под него определяется уровнем грунтовых вод, степенью пучинистости грунта, типом перекрытия и схемой выполнения гидроизоляции подвала.

С позиции устройства фундамента под домом подвал выполняется по двум схе­мам: с опорой на плиту (рис. 2, а) и с опорой на ленту (рис. 2, б). Каждая из них имеет свою применимость и свою себестоимость.

Рис. 2

Возводить дом с подвалом при высоком уровне грунтовых вод следует на пли­те. Армирование плиты и её бетонирование потребует немало средств, но так обес­печить герметичность соединения плиты со стенами подвала значительно проще. Толщина плиты (15…25 см) зависит от габаритов дома и расположения внутренних силовых стен подвала. Арматура плиты представляет собой жесткий пространствен­ный каркас, уложенный по всей её площади. Диаметр арматуры — 12… 15 мм.

При высоком уровне грунтовых вод для желающих строить дом с подвалом можно воспользоваться известным приемом. Глубину котлована под подвал делают небольшую, до уровня грунтовых вод. После возведения подвала извле­ченный грунт насыпается вокруг будущего дома, который окажется на некотором возвышении. Зрительный образ дома будет более выигрышным, и грунтовые воды не будут сильно беспокоить.

Если уровень грунтовых вод низкий и проблема обеспечения герметичности подвала перед застройщиком не стоит, то стены подвала можно опирать на ленту. При такой конструкции пол подвала — не силовой. С лентой фундамента и со стена­ми он не соединяется. Толщина ленты — 20…30 см, ширина — больше толщины сте­ны на 4…5 см.

Что касается толщины стен подвала, то она определяется самим строительным материалом, пучинистостью грунта, глубиной заложения подвала в грунт, длиной стен и типом перекрытий (рис. 3). Если стены заглублены в непучинистый грунт более чем на 1 м, то их толщину опреде­ляют с учетом бокового давления грунта (табл. 1).

Рис. 3

Таблица 1. Минимальная толщина стен подвала в непучинистых грунтах

Материал стен подвала

Глубина подвала от пола до отмостки (м)

Толщина стен подвала при их длине в свету (см)

до 2 м

2 -Зм

3 -4м

Железобетон

1,0-1,5

1,5 — 2,0

10

15

15

20

20

25

Монолитный бетон

1,0 — 2,0

2,0 — 2,5

20

25

25

30

30

40

Бетонные блоки

1,0- 1,5

1,5 — 2,0

25

30

30

40

40

50

Бутобетон

1,0 — 1,5

1,5 — 2,0

30

35

35

40

40

50

Кирпичная кладка

1,0-1,5

1,5 — 2,0

25

38

38

51

51

64

Бутовая кладка

1,0- 1,5

1,5 — 2,0

40

50

50

60

60

70

При таких толщинах стен на непучи­нистых грунтах перекрытия подвала не обязательно должны быть бетонными.

Основная задача застройщика, ре­шившегося на устройство подвала, — ис­ключить его увлажнение от грунтовых или паводковых вод. Капиллярная влага не должна вызвать увеличение влажности в помещении или увлажнение самой кон­струкции дома.

Для герметизации подвала применяют три схемы расположения герметизирую­щего слоя:

  • наружная противонапорная;
  • внутренняя противонапорная;
  • гидроизоляция для защиты от капиллярной влаги.

При выполнении наружной противонапорной гидроизоляции следует учитывать, что её верхний край должен быть выше предполагаемого уровня грунтовых вод не менее чем на 0,5 м (рис. 4, а). Давление от слоя гидроизоляции передается па силовые ограждающие элементы пола и стен, что делает её более предпочтительной.

Рис. 4

Горизонтальный участок гидроизоляции наносится по выровненной и гладкой бетонной подготовке до устройства днища подвала. Такая стяжка толщиной 4…5 см выполняется из смеси песка и цемента 6:1, которую желательно проармировать сет­кой. На подготовленную поверхность плиты наносят слой грунтовки, а на него — би­тумную мастику. После этого настилают полотна рубероида с перехлестом не менее чем 10 см. За стены подвала рубероид должен выступать на 15 см. При влажных грунтах изоляцию выполняют из двух слоев толя или используют рубероид. Чтобы предохранить изоляцию от повреждений, снаружи ее закрывают слоем цементного раствора. Если в качестве рулонного материала применяют толь, то на бетон нано­сят дегтевую пропитку.

Вертикальные участки рулонной гидроизоляции наносятся на стены и защища­ются снаружи кладкой в полкирпича, бетонными плитами или же слоем набрызга бетона. Перехлест горизонтального и вертикального участков гидроизоляции вы­полняют подгибом горизонтальной гидроизоляции не менее чем на 15 см. Верти­кальную гидроизоляцию выводят не менее чем на 15 см над поверхностью грунта.

Если грунтовые воды залегают ниже отметки пола подвала и грунты там мало­влажные, то достаточно ограничиться обмазочной гидроизоляцией с нанесением го­рячей битумной мастики в два слоя толщиной до 2 мм. Перед нанесением мастики стены следует покрыть грунтовкой.

Пространство между стенами подвала и грунтом забивают жирной глиной, уст­раивая глиняный замок.

Внутренняя противонапорная гидроизоляция устраивается, как правило, в уже существующих зданиях или при проведении ремонтных работ, связанных с устране­нием протечки ограждающих конструкций подвала (рис. 4, б). Так как давление на отдельные участки стен внутреннего кессона может быть значительным, то для его восприятия требуются конструктивные усиления.

Гидроизоляция подвала от капиллярной влаги не требует проведения работ высо­кого качества, как этого требовалось при создании противонапорной гидроизоля­ции. Разумеется, эта схема гидроизоляции не подходит для защиты от напорных вод (рис.4, в).

Внутренняя противонапорная гидроизоляция на штукатурном растворе стала применяться относительно недавно, с появлением штукатурных растворов, обладаю­щих высокой степенью адгезии и быстрым схватыванием. При напорах до 2 — 3 мет­ров, что характерно для подвалов жилых домов, использование подобных гидроизоля­ционных штукатурных составов и мастик позволяет выполнять внутреннюю гидро­изоляцию без создания кессона, с передачей водной нагрузки на штукатурный раствор (рис. 4, г). Как правило, такой вариант гидроизоляции используется при ремонтно-восстановительных работах в качестве дополнения к существующему варианту.

Если слой герметизации не выдержал и произошла протечка, то устранение это­го недостатка, даже засыпкой подвала грунтом, ни к чему хорошему не приведет, т. к. влаге очень сложно уйти из герметичного подвала. Поэтому постоянная сырость в подполе неизбежна, даже когда грунтовые воды уйдут далеко вниз. Правда, можно надеяться на современные гидроизолирующие покрытия, шпаклевки. Но если в под­вале уже настелены полы, выполнены отделочные работы, то устранить подобные протечки будет непросто.

Многими застройщиками, только начинающими свой строительный путь, не учитывается гидростатическое давление грунтовых вод. Это может привести к всплытию подвалов и погребов, смотровых ям гаражей и выгребных ям канализа­ции, незаполненных бассейнов. Все перечисленное — достаточно частые явления, ес­ли уровень грунтовых или паводковых вод высок, а вес сооружения небольшой.

Из практики речного флота

Достаточно давно в качестве пристани на реках и озерах используются плаву­чие дебаркадеры — пристани, нижняя, она же главная часть которых представляет собой герметичный железобетонный корпус. Сверху на нем сооружается легкое дву­хэтажное деревянное строение самой пристани.

Именно так следует представлять дом с подвалом или погреб тем, у кого воз­можно повышение уровня грунтовых или паводковых вод выше уровня их пола.

Герметичность подвала обеспечивается водонепроницаемостью стен и плиты дома, на которой он возведен.

Рис. 5

Из практики индивидуального застройщика

При достаточно высоком уровне паводковых вод застройщик всё же решил де­лать подвал. Дом небольшой, 6×8 м, можно попробовать. Все было сделано почти по науке.

Отрыли котлован глубиной 1,8 м, сделали подсыпку из крупнозернистого песка, застелили гидроизоляцию, а на ней отлили бетонное основание толщиной 10 см с ар­мированием его сеткой (плитой такое тонкое железобетонное создание не назовешь). После этого точно по периметру застройщик уложил три ряда фундаментных бло­ков ФБС и перекрыл подвал плитами.

Пришла весна. Караул!!! Пол подвала сильно подняло, через образовавшиеся тре­щины пошла вода (рис. 5).

Что произошло?

Гидростатическое давление, действующее на пол снизу, оказалось закритическим. При уровне воды в грунте выше пола подвала на 1 м на единицу площади пола действует давление в 1 тонну. То есть на всю площадь этого подвала в 48 м2 действу­ет снизу сила в 48 тонн. Это вес очень тяжелого танка или целого вагона. Тонкий пол этого не смог выдержать.

Как надо было сделать. Плита пола должна быть толщиной не менее 20 см, и её армирование должно быть грамотно выполнено. Существенное усиление пола под­вала можно было бы обеспечить возведением одной поперечной стены.

Мели приглядеться к такому фундаменту, то бросается в глаза слишком близкое расположение стены к краю плиты, на которую она опирается. Наш застройщик уло­жил фундаментные блоки вплотную к периметру бетонного пола. Видимо, решил сэ­кономить на объеме земляных работ и бетонировании. При таком исполнении этого узла пол подвала от давления грунта сразу от края интенсивно начинает загружаться изгибающим моментом (рис. 6, а).

Большие изгибающие нагрузки — это и значительные деформации, и разруша­ющие напряжения в плите подвала. При слабом уплотнении грунта под плитой это проявляется в большей степени.

В варианте, когда плита пола выходит за контур стены на 30 — 40 см (рис. 6, б), максимальная величина изгибающего момента становится значительно ниже. Плиту можно было бы делать тоньше, не боясь деформаций и разрушений.

Рис. 6

Похожее разрушение плиты пола может произойти и с незаглубленной плитой. Тяжелый гараж может сильно деформировать плиту, особенно если нарушена её це­лостность удлиненным проемом под смотровую яму (рис. 7).

Рис. 7

При устройстве подвала на его стены укладывают бетонные перекрытия. Это связано с тем, что боковое давление грунта на стены необходимо на что-то передать. Особенно большое боковое нагружение стен возникает от пучения грунта, так как он стремится расшириться при своем замерзании во все стороны. Жесткие перекрытия позволяют замкнуть на себя нагрузки, приходящиеся на стены подвала со всех сто­рон. Эта расчетная схема рассматривает стену подвала как набор вертикально расположенных балок, передающих нагрузку от грунта на бетонный пол и на бетонное пе­рекрытие (рис. 8).

Рис. 8

Именно поэтому стены подвала при строительстве загружают бетонным пере­крытием в этот же сезон, не дожидаясь, пока пучинистый грунт своим расширением наклонит стены внутрь подвала.

Эта схема принята при возведении подвала по технологии ТИСЭ. Такие верти­кальные балки создаются в каждом четвертом вертикальном канале стены после их заполнения арматурой и бетоном. Схема эта хорошо работает вне зависимости от га­баритов подвала и разбивки внутренних его стен.

Это интересно

При силовой схеме, представляющей стену в виде набора вертикальных балок, стены подвала можно выполнять тем тоньше, чем тяжелее дом сверху (из условий напряженного состояния стены, загруженной весом и боковым давлением). В этих ус­ловиях в массиве бетона отсутствуют растягивающие напряжения, от которых он мог бы разрушиться.

При возведении стен подвала из готовых бетонных блоков выполняют горизон­тальное армирование. В этом случае стена работает по другой расчетной схеме, при которой она рассматривается как набор горизонтально расположенных балок, передающих боковую нагрузку от грунта на внешние и внутренние стены подвала. Из-за большого пролета такой горизонтальной балки стена подвала должна иметь большую толщину или эффективное горизонтальное армирование (рис. 9).

Рис. 9

В реальности стену подвала следует рассматривать как набор одновременно ра­ботающих вертикальных и горизонтальных балок. Причем чем тяжелее сам дом, чем большим весом загружены стены подвала, тем ближе расчетная схема к стене с вер­тикально расположенными балками.

Из строительной практики

Возведение стен подвала часто выполняют с использованием крупногабаритных го­товых фундаментных блоков ФБС (рис. 10).Как правило, при выполнении угловой пере­вязки с этими блоками, перехлёст блоков по всей длине стены — самый минимальный.

При слабом горизонтальном армировании узкая зона вертикальных стыков ФБС превращается в шарнирное соединение. При отсутствии подвального перекрытия и достаточно большом давлении грунта, подверженного пучинистым явлениям, часть стены может уйти вовнутрь.

Рис. 10

Исправить ситуацию и остановить процесс разрушения стен подвала возможно только с возведением в подвале подкрепляющих стенок. Это достаточно дорогое удовольствие, да и подвал потеряет всю свою привлекательность.

Разрушиться стена подвала от давления грунта может и без пучинистых явле­ний, при монтаже плит перекрытия. Опоры автокрана, установленные в непосредст­венной близости от стен подвала, создают в грунте достаточно высокий уровень на­пряжений. Нагрузка на выдвижную опору и боковое давление грунта на стены под­вала особенно высоки, когда идет монтаж дальних плит, наиболее удаленных от ав­токрана (рис. 11).

Рис. 11

Чтобы не случилось подобного разрушения, расстояние от стены до края опор­ной площадки автокрана должно быть не меньше 0,8 м.

Начинать монтаж перекрытия следует с укладки ближних плит, которые смогут усилить устойчивость стен подвала.

Устройство подвала начинается с рытья котлована. При планировании этого этапа работ застройщик не должен забывать о том, что в зимнее время граница про­мерзания в зоне котлована опустится. Грунт с плотной структурой при насыщении водой и замерзании может снизить свою плотность и подняться на 10…15 см (рис. 12, а). Если же застройщик успел возвести подвал, но не предусмотрел его утепления, то пучинистые явления могут поднять подвал на 10…15 см, вызвав разру­шения или недопустимые смещения. Чтобы этого не случилось, следует утеплить подвал по одной из двух схем, предусматривающих утепление по полу или по под­вальному перекрытию (рис. 12, б, в).Последний вариант более удачен, так как при отсутствии перекрытия стены подвала от давления пучинистого грунта могут накло­ниться внутрь. Снеговой покров здесь можно считать утеплением подвала.

Рис. 12

Планируя утепление и гидроизоляцию стен подвала снаружи, обращаем внима­ние на качественное выполнение их монтажа. Поверхности, контактирующие с мерзлым грунтом, должны быть ровными, а соединение их со стеной — надежные. Дело в том, что пучинистый грунт при своем расширении может захватить часть по­крытия и разорвать его (рис. 13, а). Попадание влаги в стену будет неизбежным.

Силы сцепления грунта с утеплителем можно существенно понизить, введя слой песка между грунтом и утеплителем и устроив эффективный дренаж. Песок не должен быть мелким, а грунт и песок лучше разделить толью или полиэтиленом. Ги­дроизоляцию располагают под утеплителем, нанося её на саму стену. Песчаная за­сыпка должна быть соединена с дренажной системой (рис. 13, б). Верхние две тре­ти песчаной засыпки можно заменить грунтом. Снаружи утеплитель может быть за­щищен кирпичной кладкой или жесткими панелями (цементо-стружечная плита или асбоцементный лист).

Рис. 13

Применение глиняного замка для гидроизоляции погреба

Все сооружения, находящиеся ниже уровня земли, в том числе и погреба, должны иметь хорошую гидроизоляцию, защищающую ограждающие конструкции от воздействия влаги, а помещение погреба от проникновения грунтовых, а также поступающих с поверхности дождевых и талых вод.

Грунтовые воды есть практически в любой местности. Они могут залегать на различной глубине, но характеризуются сезонными и периодическими подъемами в зависимости от погодных условий. Поэтому, даже если в момент строительства погреба грунтовых вод на дне котлована не было, они вполне могут появиться в период таяния снегов или после затяжных осенних дождей.

Необходимость дополнительной защиты изоляционных материалов

Тип гидроизоляции погреба выбирается в зависимости от типа грунтов на месте строительства, конструктивных особенностей подземного сооружения, уровня грунтовых вод и климатических условий в данной местности. Выбор современных гидроизоляционных материалов на строительном рынке очень большой, но все они имеют конечный срок эксплуатации. Для того, чтобы максимально увеличить продолжительность эффективной работы изоляции ее тоже приходится защищать от излишнего воздействия влаги и отрицательных температур при возможном промерзании грунта. И с этой задачей прекрасно справляется глина, которая в плотном состоянии практически водонепроницаема и не боится морозов.

Замок из глины

Сплошной экранирующий слой из хорошо утрамбованной глины называют глиняным замком. Он полностью покрывает и обеспечивает эффективную защиту от избытка влаги нанесенной на стены и фундамент гидроизоляции. Лучшей глиной для устройства замка считается та, в которой содержание песка не превышает 15%. Для улучшения физических свойств глины к ней добавляют в качестве пластификатора гашеную известь в соотношении 1:5. Для приготовления глины на замок ее замачивают и дают выстояться продолжительное время. Лучше всего делать заготовку глины для замка с осени и использовать не раньше апреля. За зиму она хорошо промерзнет, весной размокнет и приобретет хорошую пластичность.

Укладку глины в замок можно производить двумя способами. По первой технологии глиняный замок укладывается между опалубкой и стеной. При этом опалубка постепенно наращивается по мере послойной трамбовки материала, пока не достигнет верхней точки. Второй способ предусматривает изготовление продолговатых влажных коржей и укладку их послойно для образования сплошного единого слоя. Во время укладки поверхность глиняного замка все время затирается влажной рукой, чтобы не оставалось швов.

Послойная конструкция гидроизоляции погреба

После устройства глиняного замка на различных поверхностях должны получиться следующие конструкции:

Полы снизу вверх:

  • щебеночная подушка, одновременно являющаяся дренажным слоем для отвода воды;
  • геотектиль;
  • утрамбованная глина;
  • наливной бетонный пол или плита.

Стены и фундамент по ходу от грунта:

  • глиняный замок;
  • проклеенный рубероид или гидроизол;
  • обмазочная изоляция;
  • битумный праймер;
  • цементная штукатурка.

Перекрытие от поверхности (делается, если на поверхности над погребом нет крыши):

  • глиняный замок;
  • обмазочная изоляция;
  • битумный праймер;
  • цементная стяжка.

Утеплённый плитный фундамент. Схема, разрез, чертёж



Утеплённый плитный фундамент. Схема, разрез, чертёж

<< Другие технологические схемы

Стены кирпич:

Стены газобетон:

Плитный фундамент представляет собой армированную, утеплённую, монолитную бетонную плиту толщиной 30-40 см под всей площадью дома. Такой фундамент хорошо подходит для мягких слабонесущих грунтов, когда нужно равномерно распределить массу дома по большой площади  основания (уменьшив удельную нагрузку на грунт) и скомпенсировать морозное пучение грунта (для этого под плитой устраивается песчаная подушка толщиной 20-40 см, и обязательно утепляется грунт/отмостка). Плита применяется при устройстве подвального/цокольного этажа, для этого её заглубляют на 2-2,5 метра от уровня грунта (на высоту подвала), и по ней выкладываются блоки ФБС, или заливается монолитная ж/б «лента» (стены подвала, цоколя). Если без подвала, то снимается верхний плодородный слой почвы (25-30 см) и ещё 10 см для запаса (итого 35-40 см). Если почвы сухие и плотные, дешевле и проще сделать ленточный фундамент на буронабивных сваях. Из плиты НЕ получится нормальный высокий цоколь  (либо увеличивать толщину плиты).

Оптимальное давление на грунт при плитном фундаменте: для суглинков (наиболее часто встречающиеся почвы) – 0,35 кг/см2 (данные из таблицы). Примерно с такой силой давит на грунт двухэтажный коттедж из газобетона  10х12 метров, с деревянными  перекрытиями, облицовкой фасада кирпичом и толщиной плиты 40 см. При этом нужно учитывать, что прочность на сжатие у ЭППС, который кладётся под плиту для утепле­ния 0,35 кг/см2. Если сильно превысить это значение, то ЭППС попросту порвёт/сомнёт. Тяжёлое строение раздавит утеплитель. Также, плита неудобна для низких участков и участков с большим уклоном (потребуется очень много земляных работ).

Мы не рекомендуем устраивать тонкую фундаментую плиту с «рёбрами» жёсткости. Во-первых, ЭППС почти гарантированно будет смят под рёбрами (где давление больше). Во-вторых, плиту делают очень тонкой, всего 10 см. С учётом того, что засыпка под плитой со временем осядет (появится зазор), у такой плиты крайне низкая несущая способность. Базовая (максимальная) расчётная нагрузка такой плиты около 400 кг/м2 без учёта веса самой плиты (250 кг/м2), стяжки, напольного покрытия, перегородок, статических (мебель, техника) и динамических (люди, животные) нагрузок (ещё 300 кг/м2)… К слову, у обычной «пустотки» (толщина 220 мм) максимальная расчётная нагрузка 800 кг/м2 без учёта собственного веса. За вычетом вышеуказанных нагрузок запас около 200 кг/м2. Вместо тонкой плиты (если грунты позволяют) лучше сде­лать ленточный фундамент мелкого заглубления, и к нему пол по грунту («отвязан» от фундамента и не имеет минусов тонкой плиты).




Как частично отделать подвал с бюджетом

Превратите свой подвал в жилую зону, прачечную, ванную комнату или рабочее место, которое вы можете использовать уже сейчас — без полного ремонта.


Автор Houzz, Николь Джейкобс

Кажется, мы всегда ищем больше места в наших домах, будь то дополнительное место для хранения вещей, дополнительная жилая зона или новое место для украшения. Часто ценное пространство можно найти в подвале, но полная разработка этого квадратного метра может быть дорогостоящей.Сложите расходы на каркас, пол, гипсокартон, электричество и отделку, и ваш проект может обойтись в тысячи долларов. Представьте новый декор, и вы получите еще более дорогое удовольствие.

Но есть способы насладиться этим низкоуровневым пространством, избегая при этом изрядной цены на полную реконструкцию. Частичная отделка подвала может предложить тепло, стиль и комфорт, а также дополнительное пространство, которое вам так необходимо. Вот как получить максимальную отдачу от недостроенного подвала, не разбивая банк.

Создайте гостиную в индустриальном стиле

1. Держите потолок открытым. Эта умная реконструкция подвала раскрывает главный секрет частично отделанного подвала: держите потолок открытым. Не у всех нас есть преимущества глубоких подвалов с высокими потолками, и нам нужна любая помощь с точки зрения высоты. Хотя сейчас доступны несколько стильных панелей для подвесного потолка, оставление потолочных балок открытыми и окрашивание их в яркий цвет, например черный, создает иллюзию глубины, помогая потолку отступить и стать менее заметным.Дополнительным преимуществом является то, что ваша проводка доступна без необходимости разрезать гипсокартон.

2. Уберите гипсокартон. Краска зачастую является самым быстрым и дешевым способом освежить и обновить комнату.

Еще один совет — гипсокартонить только некоторые участки комнаты. Ограниченное использование гипсокартона может разграничить пространство, добавить интереса и снизить затраты.

Еще один неожиданный и недорогой альтернативный материал для стен — это пиломатериалы, такие как ориентированно-стружечная плита.OSB, которая обычно используется для чернового пола или обшивки в строительстве, что делает ее нетрадиционным выбором для стен, является менее дорогим способом облицовки бетонных стен и разделения жилых зон. Ключом к использованию такого материала является нанесение его на большую площадь, чтобы было ясно, что он был выбран намеренно.

3. Захватите силу белого. Этот подвал, очевидно, получает много естественного света благодаря тому, что это подвальное пространство с выходом на улицу.Но отличный способ создать иллюзию света и добавить высоту потолка — это покрасить все в белый цвет. В этой комнате с открытыми потолками и стенами, выкрашенными в ярко-белый цвет, трудно сказать, где кончаются стены и начинаются потолки.

4. Установите координационный центр. Обставьте недостроенное нижнее пространство так же уютно, как и готовые комнаты наверху. Отличный способ сделать это — обставить вокруг фокус. Здесь дизайнер создал фокус для комнаты, добавив бар и стеллажи с местом для телевизора, книг и игр.Коврики с рисунком, большая мягкая мебель и освещение привносят в пространство тепло и живость.

Обратите внимание, что этот подвал, как и другие примеры, в основном недостроен. Потолки открытые, стена из бетонных блоков окрашена, и, похоже, бетонный пол тоже. Наконец, хозяин выбрал белую краску для стен. В этой комнате показано, как эта простая формула подвала может стать фоном для уютного жилого пространства. Готовые декоративные элементы и мягкая мебель добавляют комфорта, создавая ощущение домашнего уюта.

Оборудование прачечной

Для многих из нас прачечная в подвале означает темное и сырое место, где можно бросить одежду, вытащить ее и быстро вернуться наверх. Но это не обязательно должен быть наш образ жизни. Немного усилий может превратить уродливое пространство в место, где вы захотите провести время.

1. Проявите творческий подход с красками и декором. Эта прачечная в подвале осталась почти незавершенной, но, тем не менее, благодаря некоторому творчеству она превратилась в чистый и светлый уголок.Открытые балки потолка окрашены в глубокий уголь, бетонный пол веселого красного цвета, а деревянные стеллажи и мебель добавляют интереса и полезности. Коврик согревает пол, а отдельная ванная обрамляет то, что выглядит как переработанные деревянные доски.

2. Установите шкафы. Деньги, сэкономленные на отделке пола, стен и потолка, часто лучше потратить на шкафы в прачечной в подвале. Дополнительные шкафы можно использовать для различных вещей, например, для хранения галантереи, белья или несезонной одежды.

Построить ванную комнату

Может оказаться полезным добавить ванную комнату в подвал. Помимо того, что он функциональный, он добавляет большую ценность вашему дому. Но пристройка ванных комнат в подвале обходится дорого, особенно если у вас еще нет водопровода и канализации. Если вам повезло, и у вас есть этот вариант, отделка с ограниченным бюджетом будет вознаграждена.

1. Просто сделайте основы. Эта ванная, которая примыкает к одной из показанных мною прачечных, в основном не закончена.Творчески отделанный деревянными досками и краской, он доказывает, что ванной не обязательно иметь мрамор и высококачественную отделку, чтобы она была теплой, красивой и функциональной.

2. Нарядитесь блеском. Еще одно незавершенное пространство с открытыми потолочными балками, бетонными стенами и полом, эта ванная комната имеет все компоненты, чтобы быть полностью функциональной, но при этом острой. Для необходимого хранения добавляется стоковая мебель, а зеркало, освещение и аксессуары добавляют блеска. Зеркала и другие блестящие аксессуары можно найти в разных ценовых категориях, что поможет вам придерживаться своего бюджета.

3. Оставьте его открытым. Еще один способ сэкономить в ванной в подвале — полностью отказаться от стен. Здесь часть цокольного этажа используется под ванную комнату открытой планировки. Душ сделан из облицованного плиткой бордюра с занавеской, что придает ему современный вид, когда уединение не является проблемой. Унитаз, не изображенный на этой фотографии, находится в отдельном огражденном ограждении за стеной с вешалкой для полотенец.

Рабочее пространство

Часто бывает трудно найти рабочее место, и если вы можете выделить для него угол в подвале, вы будете этому рады.Как ни удивительно, создать яркую и функциональную зону из ничего не требуется.

1. Обставьте и украсьте. Это подвальное офисное помещение так хорошо работает, потому что в нем действительно есть все, что вам нужно. Опять же, это, по сути, сырой подвал, очищенный краской. Два складных стола заправлены в угол, чтобы на столе было достаточно места. Шкаф в старинном стиле и прикроватный столик добавляют изрядные традиционные элементы, которые украшают зону и предлагают место для хранения вещей.Коврик согревает окрашенный бетонный пол, а яркое освещение рабочей дорожки накладывается на теплый свет настольной лампы. Довершает это пространство мобиль-бабочка.

2. Сделайте заявление о коврике. Ковровая плитка — это экономичный вариант для цокольного пола, так как ее можно купить в коробках и выложить, чтобы отделить зону или добавить тепла голому бетонному полу.

3. Сделайте место для детей. Дети приходят с множеством разных вещей, от игрушек до книг и поделок, а небольшая аккуратная рабочая зона в подвале — идеальное место, чтобы все это организовать.

Ссылки по теме
Разогрейте цокольный этаж просторными ковриками
Развлеките скучный подвал с помощью этой бирюзовой мебели
Мебель, которая превратит ваш подвал в офис

Виктория Кейчингер — вице-президент по бренд-маркетингу компании Coldwell Banker Real Estate. Когда она не занимается управлением национальными СМИ и не занимается рекламой бренда Coldwell Banker на работе, она чувствует себя как дома в Джерси-Сити, штат Нью-Джерси, где ее дошкольная любовь стала супругом и сыном.Истинный франкофил, она любит путешествовать и пойдет везде, где есть горнолыжные склоны.

Подпишитесь на Blue Matter и получайте последние обновления

Строим все правильно: готовый подвал

В течение многих лет — на самом деле десятилетий — все строительное сообщество работало над улучшением того, как мы строим и реконструируем. Все тестировали, публиковали и читали лекции… и все же существует огромное сопротивление тому, чтобы строить вещи правильно.Это почему?

Мы думаем, что это отчасти потому, что люди заняты, изменения требуют времени, а время дорого. Архитектор слишком занят, чтобы перерисовать раздел; подрядчик не знает, чего не хватает; экипаж не может правильно установить его без инструкций; и инструкции скучные, или плохо написанные, или и то, и другое.

Итак, вот решение: в Otogawa-Anschel Design + Build мы выбрали пять компонентов дома, с которыми приходится иметь дело каждому специалисту по ремонту, и мы собираемся рассказать о них в серии статей в этом разделе.Для каждого из них мы сотрудничаем с редакторами Professional Remodeler , чтобы предоставить подробные чертежи, что можно и чего нельзя делать в этих деталях, а также онлайн-видео и анимацию, которые помогут вам шаг за шагом через правильную установку. Вы получаете все необходимое для правильного выполнения работы; то, что вы теряете, — это оправдания того, что вы поступаете неправильно.

Подвалы мокрые

Начнем с подвала. Если он не построен как лодка, с надлежащей внешней гидроизоляцией и системами контроля радона, подвал будет опасным местом для отделки.Земля вокруг подвала почти всегда влажная, а стены и бетонная плита пористые; КМУ и швы раствора суперпористые. Подвал может выглядеть сухим, но это потому, что стены и пол нагреваются, превращая жидкую воду в пар, который втягивается в воздух. Как только вы закроете эти поверхности и изолируете, что ограничит поток воздуха и переместит точку конденсации на внутреннюю поверхность фундаментной стены, вы получите влажные стены и пол.

Подвал нужно строить как лодку, чтобы не проникала вода.Но большинство домов построены на пористых стенах и полах, в которых нет ничего промежуточного между влажным и сухим. В доме, построенном как сито, если вам нужны отделочные материалы в подвале, вам сначала нужно отрегулировать влажность стен и пола. Чтобы добиться успеха, есть несколько простых вещей, которые вы обязательно должны сделать, и несколько, которых необходимо избегать.

Вот список того, что можно и чего нельзя, а также несколько иллюстраций, на которых показано все, что вам нужно.

Дренаж

DO установите дренажную систему с дренажным насосом, который сбрасывает воду на расстоянии не менее 5 футов от фундамента.

DO выдвинуть внутреннюю дренажную панель от дренажной плитки как минимум на 6 дюймов над уровнем земли. Best — это оболочка с ямочками, такая как Delta-Dry от Cosella-Dorken.

Стены

Рама DO со стальными штифтами, установленными на разрыв капилляра, такими как уплотнение порога (это также помогает при неровном полу).

DO удерживать каркас на расстоянии 1 дюйма от стен фундамента — без исключений!

DO Распыляйте пенополиуретан высокой плотности толщиной от 2 до 3 дюймов за стенкой стойки и полностью вверх на балку обода.Если вы решите использовать утеплитель из войлока, не позволяйте ему касаться стен фундамента.

DO установите безбумажный гипсокартон, такой как DensGlass, и держите его на высоте ½ дюйма от пола.

ЗАПРЕЩАЕТСЯ допускать, чтобы конструкция касалась стен или пола (обработанная древесина отводит воду).

Этаж

DO используйте влагостойкие полы, такие как керамическая плитка или плитка из винилового композиционного материала. Если вы хотите, чтобы плита выглядела как дерево, покройте плиту пароизоляционным слоем с проклеенными швами и установите систему плавающего пола с защелкивающимся замком клееным или сухим способом.

НЕ устанавливайте ковровое покрытие.

PDF-файл и анимированную версию этой детали см. В разделе «Подробная информация о теплом и сухом жилом помещении в подвале» на сайте protradecraft.com.

Майкл Аншель — президент Otogawa-Anschel Design + Build в Миннеаполисе и член правления Greenstar.

Прочтите это, прежде чем закончить свой подвал

Даже если сейчас там холодный бетон и забиты ящиками несезонной грязи, у самого нижнего этажа вашего дома, вероятно, есть огромный потенциал.Относитесь к нему так же, как к любой из комнат над землей, и он может стать самым популярным местом в доме — за гораздо меньшие деньги, чем добавление.

С чего начать отделку подвала?

Вот наш практический совет, как превратить это малоиспользуемое пространство в место, в котором вам захочется проводить время.

Не забудьте сперва спланировать макет

  • Расположите основную зону для общения в месте с лучшим естественным освещением, чтобы привлечь внимание людей.
  • Спальням нужно окно для выхода, поэтому они должны быть расположены по периметру.
  • Зона просмотра ТВ может быть в более темном месте, чтобы уменьшить блики и создать ощущение домашнего кинотеатра.
  • Храните закуски и напитки в зоне, к которой вы можете пройти, не переходя дорогу перед телевизором.

Что необходимо проверить и исправить перед началом работы

  • Испытание на влажность путем приклеивания 2-х футовых квадратов пластиковой пленки к полу и стенам. Подождите пару недель.Если под ним образуется конденсат, значит, фундамент не заделан. Если сверху образуются капли, ваш подвал необходимо осушить.
  • Используйте шило, чтобы исследовать гниль и повреждение насекомыми балок пола, балок обода и потолка, подоконника и окон с деревянными рамами.
  • Проверьте балки пола на провисание, поднявшись по лестнице, пока не окажетесь почти на уровне глаз с нижней стороной балок. Посмотрите на них (перпендикулярно к их направлению), чтобы убедиться, что какие-то из них не совпадают.
  • Попросите профессионально проверить оборудование для сжигания топлива и систему вентиляции вашего дома, чтобы убедиться, что у вас не будет накопления угарного газа ниже нормы.

Ключевые элементы для включения в ваши планы

Вам понадобится больше места?

Многие коды требуют от 7 до 7,5 футов свободного пространства. Если у вас нет такой высоты, вы можете выкопать и опустить бетонный пол, но это сложная и дорогостоящая работа. Спросите своего подрядчика, может ли перемещение воздуховодов и труб решить проблему.

Double Up на отстойник

Лучше всего иметь резервный аккумулятор для основного насоса на случай отключения электроэнергии и второй насос на случай, если первый откажет. Если ваш дом подключен к муниципальному водопроводу, приобретите резервный насос с водным приводом, который нагнетается давлением в водопроводной линии.

Сделай сам Гидроизоляция

Незначительные утечки могут не потребовать внимания профессионала. «Часто несколько простых решений решают проблему влажности», — говорит генеральный подрядчик This Old House Том Сильва. Его подсказок:

  • Установите диверторы для подачи воды из водосточного желоба на расстоянии не менее 10 футов от фундамента.
  • Уклоните грунт от фундамента.
  • Заделайте небольшие трещины или щели вокруг труб бетонным раствором.
  • Заполните более крупные трещины внутри и снаружи гидравлическим цементом, который расширяется по мере затвердевания. Инженер-строитель должен осмотреть любые трещины шире карандаша.

Изолируйте трубы перед помещением их в бокс

Пока они открыты, наденьте изоляционные муфты из пенопласта на трубы с горячей водой, чтобы предотвратить потерю тепла, и на трубы с холодной водой, чтобы предотвратить попадание конденсата на внутреннюю поверхность гипсокартона или потолка.

Оставить место вокруг механики

Переносите ли вы оборудование или кладете его в коробку, прислушайтесь к совету эксперта по сантехнике и отоплению TOH Ричарда Третви: «Убедитесь, что настоящий человек может поместиться рядом с механическими устройствами для обслуживания». Планируйте расстояние от 2 до 3 футов.

Banish Mold — запретить стандартный гипсокартон

Сначала устраните проблемы с влажностью, а затем следуйте нашим советам по отделке стен подвала.

Это просто не ниже класса; плесень может расти на бумажном покрытии, а гипсовая сердцевина может рассыпаться.Попробуйте жесткие гипсовые панели Mold Tough Gypsum от компании USG или высокоэффективные внутренние панели DensArmor Plus с не бумажной облицовкой. Оба получили наивысшие баллы в стандартном лабораторном тесте на устойчивость к плесени.

3 варианта отделки стен подвала

1.
Изолированные каркасные стены

Подходит для: Заядлых домашних мастеров с ограниченным бюджетом

Как это делается: Это проверенный на практике традиционный метод: пароизоляция и изоляция из жесткого пенопласта укладываются на фундаментные стены, за ними следует каркас и гипсокартон.Посмотрите видео, в котором Том Сильва использует этот метод для отделки стен фундамента.

2. Панельные системы блокировки

Подходит для: домашних мастеров, которые хотят сэкономить рабочую силу и площадь

Как это делается: Изоляционные панели с надрезом собираются вместе и приклеиваются, прикрепляются зажимами или привинчиваются к фундаментным стенам. Затем на интегрированные планки крепится гипсокартон, в результате чего стена становится тоньше. Панели InSoFast имеют трудосберегающие пазы для проводки и задние каналы для дренажа.

3. Профессиональные мастера по ремонту подвалов

Подходит для: Непрофессионалов

Как это делается: Лицензированные профессионалы устанавливают запатентованную модульную систему, которая объединяет изоляцию, готовые стеновые панели, а иногда и потолки, полы и отделку. Некоторые типы прикреплены к дорожке уровня, поэтому они быстро поднимаются. Owens Corning делает самые известные из этих систем.

Бонус: если вы хотите добавить перегородки
  • Вставляйте их экономно.Слишком много низкосортных комнат будут казаться кроличьей лачугой.
  • Поместите их между колоннами, чтобы превратить опорные стойки в элементы дизайна.
  • Сделайте перегородки в полустены или стены с оконными прорезями, чтобы свет мог проникать внутрь.
  • Сделайте их мобильными. Раздвижные двери и подвижные ширмы можно закрыть для уединения по мере необходимости.

Готовые идеи подвала, которые вы можете воплотить в своем пространстве

Лучшее напольное покрытие в подвале, если вы беспокоитесь о влажности

Высокотехнологичный процесс печати придает устойчивым к царапинам плавающим виниловым доскам такой реалистичный вид, как дерево.А 20-летняя гарантия подарит вам душевное спокойствие.

Доска Adura с технологией LockSolid в Тимбер Ридж; Mannington Flooring

Настенный потолок для доступа к сантехнике

Потолочная плитка претерпела значительные изменения в последние годы, поэтому ваш подвал не должен выглядеть как банкетный зал. Вам понадобится несколько дополнительных дюймов высоты, чтобы повесить сетку; спросите у производителя:

Звукоизоляция потолка подвала
  • Для звукоизоляции потолка подвала добавьте ватину из стекловолокна без пароизоляции между балками.Затем прикрепите к ним один или два слоя гипсокартона, используя упругие зажимы и металлические каналы для обшивки (их форма называется шляпными каналами). Это изолирует гипсокартон от балок, устраняя вибрацию и тем самым сводя к минимуму распространение звука.
  • Поместите механическое оборудование на звукопоглощающие антивибрационные коврики или подушки.
  • Минимизируйте количество соединений между воздуховодами в подвале и на верхних этажах, чтобы уменьшить передачу шума.
Не экономьте на освещении

Тусклый подвал — настоящий поворот, поэтому вам понадобится больше светильников, чем где-либо еще.Углубленные баллончики излучают свет в форме конуса с более широким основанием; если вы их используете, расположите их ближе друг к другу, чтобы не было темных пятен.

Хорошее практическое правило: разделите высоту потолка на 2, чтобы получить максимальное расстояние между банками.

Лучше выглядящие и безопасные оконные колодцы

Избегайте гофрированного металла и выбирайте сборные колодцы из стекловолокна или другого искусственного камня. Накройте их решетками или пластиковыми крышками, чтобы люди не могли упасть, но убедитесь, что маленькие дети могут легко снять ботворезы, чтобы обеспечить экстренный выход.

Ремонт лестницы, которая выходит за рамки кода

Иногда готовый цокольный этаж делает нижнюю ступеньку слишком пологой, сбивая с толку весь проход. Исправление Тома Сильвы: измеряйте подъем на каждой ступеньке.

Если какие-то из них короче 7 дюймов, вы можете снять ступеньки и добавить проставки, чтобы подкладывать их по мере подъема. Просто держите высоту ниже максимальной, указанную в коде, и убедитесь, что они не отличаются по высоте более чем на дюйма.

Освободите место для еды

Вам не нужна полноценная кухня. Но вы сэкономите много времени от мини-холодильника для напитков, шкафа для хранения закусок и микроволновой печи для разогрева остатков или приготовления попкорна для вечеров кино. Держите поднос под рукой для штабелирования и транспортировки грязной посуды наверх.

Сохранить место для игры
  • Игровые столы занимают много квадратных метров. Для небольшого бильярдного стола (3½ фута на 7 футов) вам потребуется свободное пространство шириной не менее 11½ футов и длиной 14½ футов, чтобы играть было комфортно, если вы покупаете самые короткие кии.Бильярдному столу турнирного размера (4½ на 9 футов) или столу для пинг-понга 5 на 9 требуется еще больше места. Если вы не уверены, что будете использовать его часто, подумайте о том, чтобы пропустить стол с одним занятием.
  • Универсальный рабочий стол может вместить нескольких человек для поделок, головоломок, настольных игр и многого другого — и дизайнеры говорят, что это часто лучше для толпы, чем игровой стол.
  • Современные видеоигры предполагают реальную физическую активность, а не просто возиться с джойстиком. Проверьте свою игровую платформу на предмет рекомендуемых зазоров вокруг консоли и над ней.(Никто не должен ломать кость, играя в виртуальную версию любого вида спорта.)
  • Ковер от стены до стены — хороший выбор для глушения звука в игровой зоне. Выбирайте синтетические волокна, устойчивые к плесени и плесени.
Удобный фактор

Вам не нужны большие секции, чтобы было удобно свернуться калачиком.

  • Поставить камин спереди и по центру. Устройство с прямым отводом газа позволяет не таскать дрова вниз.
  • Сделать окна бункера менее похожими на подвал. Встроенные шкафы под ними служат визуальным якорем, благодаря чему их высокое размещение кажется правильным. И они приобретают эффектность и блеск за счет четкой отделки салона, глубоких порогов и бронзовых защелок.
  • Используйте мебель, чтобы задать тон. Кожаное кресло и аксессуары с яркой фактурой согревают легкое и просторное пространство.
Заставьте помещения для двойной работы усердно работать

Джон Гранен

Функциональные пространства не должны быть причудливыми, но они не должны быть второстепенными.

  • Если у вас небольшая входная зона, пропустите гардеробную. Настенные крючки и скамья делают свою работу, не занимая много места на полу.
  • Выбирайте простые в уходе, прочные полы. Плитка большого формата имеет меньше линий затирки, а темный цвет маскирует грязь.
  • Для компактного белья используйте штабелируемые элементы. Двухэтажные машины имеют небольшую площадь, оставляя место для раковины с открытыми стеллажами, где можно обрабатывать пятна и хранить чистящие средства.

Нужно вдохновение? 5 умных идей, которые можно украсть из этого подвала

Здесь так весело и гостеприимно, что вы даже не подозреваете, что находитесь на нижнем этаже.

  1. Украшайте стены. Tall wainscot придает помещению домашнюю атмосферу, уберегая гипсокартон от вмятин и вмятин.
  2. Будьте осторожны с хранением. В пристройках к выходу из дома есть место для пальто и обуви. Расположенные рядом с лестницей, они экономят место.
  3. Слой освещения. Традиционные бра добавляют шарма подвальному помещению, где обычно преобладает светильник. Здесь теплая бронзовая отделка и белый оттенок дополняют окружающую деревянную отделку.
  4. Постройте лестницу получше. Дверь первого этажа была удалена, чтобы солнечный свет падал вниз. Красивый поручень и новая стойка были закончены, чтобы соответствовать встроенным модулям.
  5. Канал естественного света. Используйте любую возможность, чтобы скрасить закрытые помещения. Свет из тростникового стекла на двери ванной создает ощущение простора внутри, но при этом позволяет уединиться.

5 советов по созданию необычной спальни на цокольном этаже

Джон Гранен

Сделайте узкую комнату (как эта, шириной всего 7,5 футов) уютной, не задыхающейся.

  1. Сделайте место для кровати. Вместо того, чтобы выровнять полноразмерную кровать по длинной оси комнаты, ее повернули на 90 градусов и поместили под окном для идеальной подгонки.
  2. Сохраняйте компактность при хранении. Книжная полка может использоваться как изголовье и тумбочка; глубокие ящики вмещают чистое постельное белье и дают гостям возможность распаковать вещи.
  3. Продолжить детали из соседних мест. Здесь обшивка связывает уголок для сна с остальными комнатами.
  4. Многослойные коврики для утепления. Коврик, уложенный поверх прочного ковра от стены до стены, придает ногам приятную текстуру и мягкость.
  5. Добавить настенные светильники. Лампа для чтения с поворотным кронштейном экономит место и направляет свет именно туда, где это необходимо; бра, обрамляющие высокое окно, притягивают взгляд вверх.

Plus, если вы добавляете ванну в подвал

Несколько простых рекомендаций сделают его функциональным и привлекательным.

  • Сделайте светоотражающую отделку.
    Нам нравится эта непревзойденная комбинация традиционных белых светильников, окрашенной аптечки и блестящей хромированной фурнитуры с фарфоровыми вставками.
  • Не рискуйте переполнением
    Попросите сантехника установить клапан предотвращения обратного потока на основной сливной линии, чтобы предотвратить попадание в раковины или ванны, находящиеся ниже уровня земли.
  • Избавьтесь от влажного воздуха
    Избыточная влажность — последнее, что нужно подвалу. Добавьте гигростат к вытяжному вентилятору вашей ванны, который автоматически включит его, когда воздух станет слишком влажным.
  • Минимизация участков трубопровода
    Здесь раковина, ванна и туалет находятся на одной стене, что упрощает установку сантехники и снижает затраты.
  • Правильно обращайтесь со сточными водами
    Для полной ванны, расположенной ниже уровня грунта, требуется система эжектора сточных вод с баком и насосом. Для половинной ванны рассмотрите мацерационный унитаз, компактный резервуар которого может вместить раковину и туалетную воду.

4 удобных вещи, которые нужно иметь под рукой, когда вы закончите свой подвал

  1. Перезаряжаемый переносной фонарь, хранится в удобном для поиска месте на случай отключения электроэнергии. Аккумуляторные фонари Oxo Candela Glow, набор из двух штук.
  2. Усилитель сигнала сотового телефона , чтобы вы могли принимать и совершать звонки ниже установленного уровня. Wi-Ex zBoost SOHO, 395 долларов США; Amazon
  3. Расширитель беспроводной сети , чтобы вы могли переносить свой ноутбук вниз.Netgear Universal Wi-Fi Range Extender, 33 доллара США; Amazon
  4. Ручной пылесос для влажной / сухой уборки на случай небольших утечек или неполадок в стиральной машине. Беспроводной ручной пылесос Hoover Wet / Dry, 37 долларов США; Amazon

Ищете помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Размещать самодельную плиту подвала в секциях?

Посчитав приблизительные цифры, я пришел к выводу, что стоимость доставленного бетонного материала составляет около 1300 долларов США, используя доставленное количество 7 C.Y. Вы получаете до 1500 долларов с арматурой или сеткой (подробнее об этом позже). Большой недостаток сброса 7 ярдов за один раз заключается в том, что это может убить одного человека, который сам будет размещать, консолидировать, добивать и лечить. Особенно в подвале, где будет ограничен доступ к ручкам поплавка и тому подобное во время отделки. Я налил 8 C.Y. в гараже, когда я был молод, здоров и, может быть, немного глуп — это был один очень долгий день, и я чуть не убил меня.

Я бы отдал свой голос за DIY с вашим маленьким миксером.Я потратил много сотен часов на свой 3.5 C.F. Смеситель Sears на протяжении многих лет, в основном тротуары и несколько патио. Построение подвала таким образом имеет смысл, так как вы задаете темп, насколько усердно вы хотите работать, у вас будут готовые секции, соответствующие уровню, и, что наиболее важно, места для доступа, чтобы отделка была легкой. Вы будете использовать около 40 мешков портландцемента и 12 тонн заводской смеси (песок и камень, уже смешанные на складе вашего поставщика заполнителя). Я предполагаю, что всего около 800 долларов за цемент и заполнитель.Другой вариант — предварительно упакованный, как Quikrete 5000. Это немного дороговато, по цене около 5 долларов за 60 фунтов. мешок здесь, и вам понадобится около 400 мешков. Это увеличивает цену и превышает стоимость доставленного ридимикса, но у вас по-прежнему будет возможность выполнять работу на досуге.

Возвращаясь к вопросу об армировании — я настоятельно рекомендую использовать рулон толстой сетки вместо арматуры. Использование арматуры в 3,5-дюймовой плите похоже на использование гаубицы для уничтожения комара — слишком много для того, что действительно нужно вам и вашему полу (если только вы не работаете с очень тяжелой техникой или боевыми танками Abrams и т. Д.). А стоимость арматуры значительно превысит стоимость одного-двух рулонов сетки. Вы можете соединить отдельные участки сетки вместе, чтобы добиться непрерывности, и оставить их на дюйм короче форм. Не забудьте разместить сетку примерно по центру глубины плиты, либо с помощью небольших «стульев», либо поместив ее в свежую грязь и придавив ее лопатой. Затем просверлите формы посередине через каждые 2 фута или около того и вставьте 2-дюймовые дюбели арматурного стержня № 4, чтобы связать заливки вместе.

Не стесняйтесь писать мне в личку, если у вас есть какие-либо вопросы по поводу вышеизложенного или что-либо еще, касающееся вашего проекта.Мой коллега по мостовой секции NM DOT (я — инженер-строитель на пенсии), когда ему было 70 лет, выкопал все пространство своего дома в Санта-Фе, штат Нью-Мексико, и построил под ним подвал так же, как и вы. Была налажена аккуратная конвейерная система, чтобы выносить грязь и подавать бетон.

Пошаговое руководство по отделке подвала

Найдите службы доставки мусора в вашем районе

Добавляет ли законченный подвал ценность вашему дому?

Готовый подвал не входит в квадратные метры вашего дома, однако, поскольку готовые подвалы обычно являются востребованным товаром, ваши инвестиции часто окупаются, когда приходит время продать дом. Фактически, исследования показали, что в среднем по стране доходность составляет 79%, то есть каждый доллар, потраченный на отделку подвала, приносит 0,79 доллара.

Сколько времени занимает отделка подвала?

Стандартное время, необходимое для отделки подвала, составляет 4-8 недель. Имейте в виду, что это может варьироваться в зависимости от размера проекта, поэтому уделите себе столько времени, сколько вам нужно. Это большие вложения и масштабный проект, поэтому торопиться не нужно.

Пошаговое руководство по отделке стен, потолков и полов подвала

В каком подвальном проекте вам нужна помощь?

Prep | Стены | Потолки | Полы

Отделку подвала можно разделить на три отдельных проекта: стены, пол и потолок.Однако мы разделили наши советы на четыре раздела с пошаговым руководством по подготовке к проекту, добавленным для начала работы.

Подготовьте подвал

Было бы здорово, если бы ваш подвал был в идеальном состоянии и сразу готов к работе. К сожалению, даже для самых лучших подвалов вам необходимо проделать небольшую подготовительную работу — не только в вашем подвале, но также в вашем местном правительстве и хозяйственном магазине.

Шаг 1. Подайте заявку на разрешение

Получение разрешения имеет важное значение для работы.Хотя вы можете закончить строительство подвала без разрешения, в конечном итоге это может обойтись вам еще дороже, если вы попытаетесь продать свой дом или если что-то произойдет, и вы не сможете задокументировать выполненную работу.

Чтобы получить разрешение, посетите веб-сайт местного самоуправления. Информацию о разрешении часто можно найти в строительном департаменте.

Шаг 2: Берегите сырость

Никогда не стоит устанавливать гипсокартон в подвале до проверки на наличие воды или повышенной влажности.Однако это не значит, что нельзя отделывать сырой подвал. Вам просто нужно сначала принять соответствующие меры, чтобы обеспечить водонепроницаемость рабочей зоны.

Есть много способов избавиться от сырости в подвале, от осушителя до водоотливного насоса и полной гидроизоляции подвала. Направление, в котором вы пойдете, определяется серьезностью проблемы. Если проблема незначительная, ожидайте, что потратит около 250-600 долларов на . Если это более серьезная проблема, требующая профессиональной гидроизоляции, ожидайте, что потратит от 1900 до 6400 долларов на .

Pro Подсказка: С инвестициями, которые вы вкладываете в отделку подвала, лучше всего проконсультироваться со специалистом, чтобы узнать, какое решение лучше всего подходит для вашей ситуации.

Шаг 3. Выберите материалы

Гипсокартон или штукатурка? Подвесной потолок или открытый? Ковролин или ламинат? Это все вопросы, которые вы должны рассмотреть перед началом проекта. Лучше подумать об этом заранее, поскольку на материалы вы потратите большую часть своего бюджета.

Ключевые моменты, которые следует учитывать при составлении списка материалов:

  • Тип изоляции
  • Материал стены
  • Потолочный стиль
  • Тип покрытия
  • Подсобные помещения
  • Краски
  • Стили отделки

Несмотря на то, что по завершении проекта будут приниматься во внимание и другие второстепенные моменты, это важные решения, которые, как правило, являются наиболее дорогостоящими. Подумайте о них должным образом.

Шаг 4.Собери свои инструменты

Есть много инструментов, необходимых для отделки подвала. Некоторые из них простые и, вероятно, у вас уже есть, например, молоток или уровень. Если у вас нет определенного инструмента, вы можете попробовать взять его напрокат в магазине товаров для дома или в местном магазине инструментов.

Инструменты для отделки подвала
Инструменты Защитное снаряжение
  • Пистолет для герметика
  • Циркулярная пила
  • Молот
  • Клей изоляционный
  • Лестница
  • уровень
  • Сверло и сверла по камню
  • Пистолет для ногтей
  • Пильные лошади
  • Рулетка
  • Универсальный нож
  • Пылезащитная маска
  • Беруши
  • Перчатки
  • Очки защитные
  • Рубашка с длинным рукавом
  • Прочные брюки

Выбрать другой проект

Отделка стены подвала

У вас есть инструменты и разрешения, у вас есть материалы, и ваш подвал безводный. Пришло время приступить к работе.

От изоляции и обрамления до выбора краски и последних штрихов, выполните следующие действия, чтобы закончить стены подвала.

Шаг 1: Установите изоляцию

Несмотря на то, что существует множество вариантов изоляции, изоляция из пенополистирола является одной из самых простых для самостоятельной установки без ущерба для функциональности. Вот шесть шагов, чтобы установить изоляцию самостоятельно:

  1. Измерьте расстояние от пола до потолка, затем вычтите ¼ дюйма.Отрежьте изоляцию канцелярским ножом до этой длины.
  2. Прижмите форматный лист к стене, чтобы обеспечить его размер.
  3. Нанесите изоляционный клей на заднюю часть.
  4. Прижмите изоляцию к стене на время, рекомендованное для контейнера с клеем.
  5. Повторяйте шаги 1–4, пока ваши стены не будут полностью покрыты.
  6. Заполните швы между изоляционными плитами, потолком, полом и углами герметиком.

Pro Tip: Хотя изоляция из пенополистирола более удобна для пользователя, чем обычная изоляция, обязательно используйте защитные очки и перчатки при работе.

Шаг 2: обрамление стен

Хотя эта задача может показаться простой, она легко может стать одной из самых трудоемких и потенциально сложных задач при отделке стены подвала. Перед тем, как начать, прочтите следующие шаги, и если вы чувствуете, что это может выходить за рамки ваших навыков, не бойтесь нанять профессионала.

  1. Проведите линию на полу в четырех дюймах от стен. Убедитесь, что линия пересекает стены под углом 90 градусов.
  2. Измерьте стену и отрежьте 2×4 до такой длины.Обязательно проделайте это дважды для каждой стены, так как это будут ваши верхняя и нижняя пластины.
  3. Отметьте пластины через каждые 16 дюймов для размещения шпилек. 16-дюймовая отметка — это место, где пойдет центр шпильки. Поскольку он будет скрыт, когда на него будет надета шпилька, продлите линию до боковых сторон пластин, чтобы вы все еще могли ее видеть.
  4. Положите нижнюю пластину так, чтобы она совпадала с линией, проведенной на первом этапе.
  5. Закрепите нижнюю пластину с помощью сверла и гвоздей. Начните с любого конца, а затем используйте свои 16-дюймовые отметки, чтобы добавить опорные гвозди.Обязательно используйте защитное снаряжение, когда будете сверлить цемент.
  6. Установите верхнюю пластину, следуя инструкциям для нижней пластины, но используйте пистолет для гвоздей вместо сверла по камню. Если ваши потолочные балки проходят параллельно верхней пластине, вам необходимо добавить блокирующую доску между ближайшими балками через каждые 16 дюймов, чтобы прикрепить к ней верхнюю пластину.
  7. Убедитесь, что ваши тарелки выровнены. Если нет, добавьте прокладки (тонкий кусок дерева, чтобы уменьшить расстояние) по мере необходимости.
  8. Измерьте расстояние между пластинами.
  9. Обрежьте шпильки нужной длины.
  10. Установите шпильки, совместив их с 16-дюймовыми отметками, сделанными ранее. Используйте пистолет для ногтей, чтобы вставить гвозди с каждой стороны шпильки под углом 45 градусов.
  11. Повторяйте эти шаги, пока все ваши стены не будут обрамлены.

Pro Совет: После этих шагов у вас останутся случайные обрезки дерева и изоляции, которые могут помешать продвижению вперед.Подумайте об аренде мусорного контейнера, чтобы было удобно выбрасывать мусор во время работы.

Шаг 3. Установка утилит

Перед тем, как закрыть каркас гипсокартоном, вы захотите установить все электрические, водопроводные и воздуховоды, которые будут проходить внутри стен. Это строго регламентированная работа, которую не следует делать своими руками. Даже если вы планируете самостоятельно отделывать остальную часть подвала, вам нужно будет нанять сертифицированного профессионала для этой части проекта.

Шаг 4: Установите гипсокартон

Пора закрыть кадры.На этом этапе потребуется изрядное количество измерений и резки, поэтому держите под рукой рулетку и универсальный нож.

  1. Решите, хотите ли вы повесить гипсокартон горизонтально или вертикально. Как правило, при горизонтальном подвешивании остается меньше швов, но решайте, исходя из того, что лучше всего подходит для вашей комнаты.
  2. Отмерьте и обрежьте секции гипсокартона, чтобы они закончились шпилькой.
  3. Отметьте и удалите все участки гипсокартона, где должны быть открыты коммуникации.
  4. Прикрепите гипсокартон к стойке с помощью шурупов для гипсокартона.
  5. Заполните все швы и закройте головки шурупов раствором для гипсокартона.
  6. Наклейте на швы ленту для гипсокартона.
Шаг 5: Покраска

Время для самого простого этапа отделки стены подвала. Обязательно используйте наждачную бумагу на тех участках, где вы нанесли раствор для гипсокартона, чтобы разгладить их. Затем нанесите слой грунтовки, прежде чем наносить на стены два или более слоев краски.

Pro Совет: Не знаете, какой цвет использовать? Ознакомьтесь с нашим руководством по подбору цветов краски, чтобы они соответствовали вашему чувству стиля и настроению.

Выбрать другой проект

Отделка потолка подвала

Есть три основных способа отделки потолка подвала: использовать подвесной потолок, гипсокартон или оставить открытым для индустриального вида. У каждого свой набор инструкций по установке и свой уровень сложности: самый простой вариант — оставить его открытым, а гипсокартон — сложнее всего.

Установка на подвесном потолке

У этого типа потолка больше всего возможностей, потому что для него требуется монтажный комплект.Основная идея подвесного потолка — это установка второго потолка под несущим потолком, что позволяет легко получить доступ к любым коммуникациям над ними. Обычно они состоят из серии взаимосвязанных рам и плиток. Хотя установка будет зависеть от выбранного вами комплекта, общая частота установки составляет:

  1. Установите рамы с L-образным профилем на стены.
  2. Установить рамы с Т-образным профилем вдоль балок перекрытия, соединяясь с рамами с L-образным профилем.
  3. Установите поперечные рамы с Т-образным каналом на место между полными Т-образными канавками.
  4. Поместите плитки в раму.
Сухой потолок

Гипсокартон — еще один распространенный тип потолка, который используется в подвалах. Чтобы установить этот тип потолка, необходимо выполнить шаги, аналогичные установке стен подвала:

  1. Отметьте и вырежьте отверстия в листах гипсокартона для инженерных сетей.
  2. Нанесите клей на балки, где будет висеть лист гипсокартона. Начните с угла и работайте над выходом.
  3. Прижмите гипсокартон к клею.
  4. Прибейте или прикрутите гипсокартон к балкам через каждые семь дюймов вокруг стен. Для внутренних балок крепеж можно устанавливать с шагом 12 дюймов.
  5. Повторяйте шаги, пока потолок не будет покрыт гипсокартоном.
  6. Заполнить швы и головки гвоздей / шурупов раствором для гипсокартона.
  7. Нанести краску для гипсокартона на швы.
  8. Покрасьте, когда грязь высохнет.

Pro Совет: Вам понадобится помощь друга или Т-образная скоба, чтобы удерживать давление на обоих концах гипсокартона, пока клей сохнет.

Открытый потолок

Это самый простой вариант потолка. Придайте подвалу индустриальный вид, оставив его открытым. Однако, если вы не любите видеть деревянные балки и трубы, когда смотрите вверх, есть способы скрыть это. Самый простой вариант — покрасить потолок — обычно лучше всего подойдет темный цвет. Если вы выберете этот путь, обязательно используйте распылитель, чтобы получить ровное покрытие и избежать капель и стекания.

Pro Совет: Когда вы закрашиваете электрические провода, убедитесь, что вы охватили все стороны провода, а не только то, что сейчас открыто.Поскольку они со временем оседают, вы не хотите, чтобы отображался неокрашенный участок.

Выбрать другой проект

Как закончить цокольный этаж

Теперь, когда стены и потолок подвала закончены, остался только пол. Если вы не уверены, какой пол лучше всего подходит для цокольного этажа, наше недавнее исследование пола показало, что 57% проектов по укладке полов в цокольном этаже связаны с укладкой коврового покрытия или ламината.

Какой бы тип напольного покрытия вы ни выбрали, есть несколько шагов, о которых нужно позаботиться, прежде чем ваша работа будет завершена:

Шаг 1: Установите черный пол

Если ваш подвал ранее не был закончен, скорее всего, ваш пол в настоящее время представляет собой плиту из цемента.Укладка чернового пола поможет сохранить ощущение сухости и тепла.

  1. Заполните углубления глубиной более 3/16 дюйма самовыравнивающейся смесью для создания плоской поверхности.
  2. Дайте компаунду высохнуть, затем снова проверьте погружения, чтобы убедиться, что они ровные. Если нет, повторите.
  3. Прикрепите листы полистирольной изоляции к цементу с помощью клея.
  4. Положите листы фанеры поверх утеплителя.
  5. Установите фанеру с помощью сверла по камню и шурупов по бетону.
Шаг 2: Установите настил

После укладки чернового пола следуйте инструкциям по укладке приобретенного вами напольного покрытия или подумайте о найме профессионала, если вам неудобно.

Pro Tip: Есть ли дети или домашние животные, которые будут использовать готовый подвал? Обязательно учитывайте их при выборе типа напольного покрытия, чтобы наилучшим образом использовать новое пространство.

Выбрать другой проект

Наслаждайтесь своим новым открытием

Теперь, когда ваш подвал закончен, вам доступны новые возможности. Планируете ли вы использовать новое пространство как офис, детскую игровую комнату или что-то еще, увеличенное жилое пространство только поможет вам чувствовать себя более комфортно в собственном доме.

Сохраните ваш недавно законченный подвал в лучшем виде. Узнайте, как организовать его, чтобы сделать комнату максимально эффектной.

Каким образом напряжение локализуется в метагранитоидном разрезе фундамента средней коры? Пространственное распределение деформации в центральном массиве Аар (Швейцария)

Основные моменты

Деформация средней коры характеризуется плотной структурой зон сдвига (sz) (> 80 sz / км).

Ширина и интервал зоны сдвига сильно зависят от содержания слюды в плутонической вмещающей породе.

Локализация деформации контролируется существующей механической анизотропией.

Деформация локализуется за счет пластического сдвига и трещинообразования в гранодиорите и граните, соответственно.

Многоступенчатая деформация и неоднородности состава приводят к сложной картине деформации.

Abstract

В этом исследовании изучается распределение деформации в гранитоидных породах, ранее находившихся в средней коре в Центральном Аарском массиве, Швейцария, и помещается деформационное поведение в тектоническую структуру альпийской орогении.Деформация неоднородно распределена с точки зрения разделения деформации, образуя несколько сотен близко расположенных зон сдвига (SZ) (> 80 SZ / км при толщине SZ

Большинство крутых сдвиговых зон преимущественно было приспособлено восходящему движению южного блока, что привело к увеличению пиковых метаморфических условий с 250 ° C на севере до 450 ° C на юге массива Аар. Зоны сдвига образовались на глубинах около 18–20 км во время стадии утолщения земной коры (фаза Хандегга). Последующая деформация активизировала некоторые зоны сдвига с постепенным переходом от обратного падения-сдвига к наклонному сдвигу к зонам сдвига сдвига в местных транспрессионных условиях (фаза Обераара).

Ключевые слова

Штамм

Локализация

Среднекоровая

Зона сдвига

Гранитоид

Альпийский

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2016 Elsevier Ltd. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Гидроизоляция подвала: подробное руководство для домовладельцев

У вас есть вода, попадающая в ваш подвал? Вы знаете, как с этим справиться, как избавиться от него и решить свою проблему? Возможно, вы понимаете, что оцениваете гидроизоляцию подвала и вам нужно знать как можно больше, прежде чем принимать решение.Если вы попали в одну из этих ситуаций, ничего страшного — вы в хорошей компании.

Здесь, в Acculevel, мы занимаемся гидроизоляцией домов в Индиане и прилегающих районах с самого начала работы в 1996 году. Мы хотели создать это исчерпывающее руководство, чтобы ответить на все вопросы, которые могут возникнуть в отношении гидроизоляции подвала. Вы узнаете о методах, компонентах, вариантах и ​​стоимости. Мы начнем с самого начала и проведем вас через весь процесс, шаг за шагом.

Независимо от того, являетесь ли вы новым домовладельцем или опытным домовладельцем, у которого никогда раньше не было подвала, вторжение воды — проблема, о которой вы не задумываетесь, пока не столкнетесь с ней.

И даже если у вас есть вода в подвале, это может не показаться большой проблемой. Если вы заходите в подвал только для того, чтобы менять фильтр печи каждые 3 месяца, это может доставлять больше неудобств. Может возникнуть соблазн просто проигнорировать струйку воды в углу.

Мы настоятельно рекомендуем НЕ игнорировать (сырого) слона в комнате. Немедленно обратитесь к нему; повреждение водой представляет угрозу для вашего здоровья и здоровья вашего дома. Гидроизоляция — важная часть защиты ваших инвестиций .

Глава 1: Что на самом деле означает гидроизоляция подвала?

Давайте начнем с выяснения распространенного заблуждения. Для подрядчиков гидроизоляция — это не полное устранение воды. Люди обычно думают об этом как о гидроизоляции кожаных ботинок, нанесении покрытия, проливающего воду. Это хороший метод стирки обуви, но ухаживать за тональной основой не так просто, как с ботинками.

Подрядчики не наносят покрытие на внутренние стены или пол вашего подвала; и если бы мы это сделали, это не решило бы вашу проблему надолго.Это только создало бы для вас другие проблемы.

К сведению: вот почему мы не рекомендуем использовать какие-либо гидроизоляционные краски, которые в настоящее время наводняют рынок. Они только блокируют попадание воды в ваш подвал и могут удерживать воду внутри вашего фундамента. Они ничего не делают, чтобы удалить воду из фундамента. Блокируя испарение, гидроизоляционные краски могут способствовать созданию гидростатического давления на ваш фундамент и привести к потенциальному разрушению.

Бетон, заливной или блочный, представляет собой пористый материал. Вода может просачиваться из почвы в фундамент. Если воде разрешено проникать в ваш подвал контролируемым образом, система гидроизоляции сдержит и удалит ее из подвала.

Однако, если вы закрасили внутреннюю часть стен подвала или применили другой тип водоотталкивающего материала … ваш фундамент будет вынужден удерживать воду, которая просачивается в него.Это не то, что вам нужно. Вода, оставшаяся в стенах на долгое время, может привести к их растрескиванию, гниению, крошению, порче и появлению плесени.

К тому времени, когда ваша гидроизоляционная краска или герметик испортились настолько, что вы могли увидеть эту проблему, она превратилась в БОЛЬШУЮ проблему. Если бетон достаточно пропитан, чтобы краска отслаивалась, ваш фундамент, скорее всего, начал разрушаться.

Этот снимок был сделан менеджером проекта Acculevel во время обычного бесплатного визита. В этом углу много повреждений от воды и роста плесени.

Итак, если гидроизоляция не устраняет воду в вашем подвале, что это такое?

Гидроизоляция — это контроль и управление водой, которая поступает в ваш дом. В этом методе используются дренажные каналы, которые устанавливаются по внутреннему периметру стен вашего подвала. (Дренажные каналы чем-то похожи на трубы, проходящие под бетонным полом.)

Эти каналы собирают воду и направляют ее в яму, вырытую в полу, называемую ямой для отстойника.Затем отстойник выталкивает его из вашего дома, обычно на расстоянии 10-20 футов от фундамента.

FYI: отстойник — это машина, используемая для откачки воды из вашего подвала. Он определяет, когда вода собирается в яме, и включается насос, чтобы удалить воду. Для насоса требуется электрическая розетка со стандартным напряжением.

Этот метод отводит воду от точки, где она давит на ваш фундамент и способствует его разложению. Когда домовладельцы впервые исследуют гидроизоляцию, они могут рассматривать ее просто как метод удаления воды из своего подвала. Но благодаря исследованиям вы поймете, что снижение давления, которое вода создает на ваш фундамент, также является важной частью этого процесса. Это давление называется гидростатическим давлением , и мы углубимся в это подробнее здесь.

Если ваша цель — получить полностью сухой подвал, который можно закончить и использовать в качестве качественного жилого помещения, вам следует подумать о герметизации. Мы обсудим эту тему позже в этом руководстве.

Глава 2: Почему начинает течь подвал?

На этот вопрос мы не можем ответить однозначно, потому что в разных домах все бывает по-разному.Но есть некоторые общие причины, в основном возникающие по прошествии естественного времени.

Давайте быстро рассмотрим, как был построен ваш подвал:

  1. Типичный подвал строится на месте после того, как в земле вырывается яма. Эта дыра намного больше, чем сам подвал. Он начинается с установки нижних колонтитулов подвала. Затем поверх нижних колонтитулов возводятся стены, затем заливается пол.
  2. Снаружи стены вашего подвала покрыты фундаментной мастикой (тип герметика).В старых домах для этой цели иногда использовали кровельный гудрон.
  3. Гофрированная дренажная труба проложена вокруг подвала снаружи. Строитель может засыпать эту трубу щебнем, а затем заполнить оставшуюся пустоту землей, которая была удалена при рытье фундамента.

Теперь, когда мы знакомы с процессом и основными компонентами, давайте посмотрим, что может пойти не так.

  • Фундаментная мастика постепенно портится из-за стихии и сезонных изменений.Если использовать кровельный гудрон, он будет разлагаться быстрее, потому что этот материал не предназначен для использования под землей.
  • Даже если мастика хорошо держится со временем, она начнет протекать, если в стене подвала образуется трещина.
  • Канализация снаружи вашего дома может обрушиться. Они зарываются глубоко в землю, и почва на них оказывает большое давление на эти стоки.
  • Если сливная труба держится, она может постепенно забиться. Когда вода попадает в канализацию, она уносит с собой мелкие частицы почвы.Эти частицы оседают на дно слива, и, поскольку этот процесс повторяется, слив в конечном итоге забивается.

Звучит так, будто утечка воды неизбежна. Может быть это. И если да, то вы можете задаться вопросом, зачем вообще нужно делать гидроизоляцию подвала? Почему бы просто не дать ему быть влажным? Это заманчиво, и мы знаем, что есть много других вещей, которые вы можете сделать с вашими деньгами! Но ваш дом — ваша самая большая инвестиция, и игнорирование ущерба, нанесенного водой, нанесет вред вам и вашему дому, создавая проблемы, которые в будущем будут стоить вам дороже.

Глава 3: Зачем мне делать гидроизоляцию подвала?

На самом деле все очень просто: Вода в вашем подвале вызывает серьезные проблемы со здоровьем для вас и вашего дома.

Холодное темное пространство с влажностью идеально подходит для насекомых, вредителей и плесени. Вода также может создать структурные проблемы с фундаментом, которые могут угрожать устойчивости вашего дома. Повреждение водой является основной причиной провисания полов, трещин в фундаменте и оседания.

В этой главе вы узнаете больше о проблемах, которые могут возникнуть в вашем подвале, и о том, почему гидроизоляция так важна. Мы также обсудим, как гидроизоляция вашего подвала на самом деле повысит ценность вашего дома.

Насекомые

Когда мы говорим о насекомых в подвале, мы не имеем в виду муравьев или пауков. Устранение муравьев может быть неприятным и утомительным занятием. Пауки могут быть супер-жуткими, но они полезное насекомое, которое поедает других вредителей (извиняюсь перед арахнофилами в моей аудитории, но эээ!).

Ни один из них не причиняет таких повреждений, как термиты или пороховые жуки.

Термиты

Возвращение к науке в старших классах! Клеточные стенки растений состоят из углевода, называемого целлюлозой. Целлюлоза — это то, что обеспечивает структуру растения, что-то вроде скелета млекопитающих. Целлюлоза также позволяет деревьям расти высокими и сильными, пока их не соберут и не превратят в пиломатериалы для строительства домов.

Термиты ЛЮБЯТ целлюлозу. Они ищут его и строят гнезда везде, где могут найти хороший источник.

В Северной Америке обитает около 50 видов термитов. Из них только 18 видов являются вредителями, наносящими ущерб нашим домам или урожаю. Но о мальчик! Эти 18 видов заслужили хорошую репутацию, и это справедливо. Они представляют собой угрозу насекомых номер один для вашего дома.

Фотография любезно предоставлена ​​Angie’s List и показывает доказательства повреждений, причиненных термитами.

Термиты будут копаться в деревянных балках, балках и подоконниках, из которых состоит конструкция вашего пола.Обычно их нельзя увидеть прямо — они зарываются прямо под верхним слоем доски, чтобы сохранить защитный слой дерева между ними и окружающим миром. Это может придать дереву легкую пузырчатую или шелушащуюся поверхность.

Самый надежный способ для домовладельца обнаружить повреждения термитами — это мягкие или полые участки в древесине. Это не особенно научно, но вы можете использовать отвертку, чтобы надавить на балки или другие балки, в которых, как вы подозреваете, есть проблемы. Если доска легко «поддается», у вас проблема.

Angie’s List содержит более подробную информацию о типах термитов и их обнаружении. В этой статье также упоминается наблюдение за грязевыми туннелями: это тропы, по которым термиты строят на бетоне, чтобы перемещаться из одного участка леса в другой. А весной вы также можете увидеть, как они «роятся», когда ищут новые места для строительства колонии.

Жуки-пороха

Жуки-пороха уступают только термитам по способности повредить сухую, выдержанную древесину. Но, несмотря на весь хаос, который они сеют, для домовладельцев они гораздо менее печально известны.Я нашел меньше сайтов, которые дают объективную информацию о методах диагностики и обнаружения жуков.

Но на кафедре энтомологии Университета Кентукки есть отличная статья, которую легко прочитать не ученым, в ней содержатся подробные сведения и фотографии, а также предлагаются рекомендации по лечению.

Фотография любезно предоставлена ​​Entomology из Университета Кентукки и показывает порошкообразные остатки, оставленные жуками.

Жуки-порохники также любят жевать деревянные конструкции, но они отдают предпочтение твердым породам, таким как дуб, грецкий орех, гикори и т. Д.Обычно насекомых не видно, только порошкообразный осадок, который они оставляют вокруг своих выходных отверстий. По консистенции он больше похож на муку, чем на опилки.

Лечение термитов и порошковых жуков

Acculevel не оказывает каких-либо услуг, связанных с их уничтожением, поэтому мы не можем рекомендовать лучший курс лечения или оценить стоимость такого лечения. Но EPA контролирует и регулирует химические вещества, используемые в этой профессии, и говорит, что любая компания, предлагающая услуги по уничтожению, должна иметь лицензию вашего штата.Вы можете попросить показать лицензию компании и, если у вас возникнут какие-либо вопросы, позвонить в ваше государственное агентство по регулированию пестицидов.

У Агентства по охране окружающей среды есть Руководство для граждан по борьбе с вредителями и безопасности, в котором даются дополнительные советы по выбору подходящего для вас подрядчика. Если вас интересуют услуги по борьбе с другими вредителями или более «зеленые» методы лечения, ознакомьтесь со «Списком средств борьбы с домашними вредителями и их уничтожителями» Энджи.

Плесень

Плесень — еще один возможный побочный эффект сырого подвала.Как и насекомые, некоторые виды плесени полезны для человека; Если вы любитель сыра, вы должны немного поблагодарить вас за плесень. Эти виды плесени безопасны для большинства людей и придают определенным сырам, таким как горгонзола, стилтон, бри и камамбер, особый вкус.

Этот снимок был сделан менеджером проекта Acculevel во время обычного бесплатного визита. На блоках много пятен черной плесени.

Но большинство форм бесполезны (и я говорю не только о непереносимых лактозе). В вашем подвале не будет расти ни один из этих безопасных для еды видов.

Нас часто спрашивают: « как плесень может расти на бетоне?»

Плесень — это живое существо, для которого необходимы продукты питания и вода. Сам бетон не обеспечивает ни того, ни другого. Но в вашем доме естественным образом образуется пыль, которая является источником пищи для плесени. И если вода просачивается в бетонный фундамент, это дает достаточно воды, чтобы выдержать плесень.

Пожалуйста, не стоит недооценивать опасность для здоровья, вызванную плесенью; даже стойкие люди с сильной иммунной системой могут страдать от побочных эффектов от роста плесени.

Наиболее частые симптомы:

  • Заложенность носа и пазух
  • Раздражение глаз
  • Нечеткое зрение
  • Боль в горле
  • Хронический кашель
  • Кожная сыпь

Эти первые 3 довольно распространены и часто связаны с аллергией. в общем. Это может затруднить определение причины или источника. Но если у вас влажный подвал, от которого идет затхлый или резкий запах? Вам следует отправиться на поиски плесени-, если это безопасно для вас .Это не для всех. Если у вас аллергия, астма или другие респираторные проблемы, вам следует доверить этот процесс профессионалам.

Споры плесени, частицы, переносящие плесень из одного места в другое, очень вредны для людей с существующими респираторными заболеваниями. У некоторых людей простая прогулка по покрытому плесенью участку может вызвать приступ астмы или вспышку мигрени.

Также важно знать, что длительное воздействие плесени связано с развитием астмы у взрослых.Дети еще более подвержены этому риску. Если у вас есть дополнительные вопросы об этих рисках для здоровья или вы хотите получить более подробную информацию, у нас есть статья, которая полностью исследует эту тему.

Эти первые две проблемы, насекомые и плесень, возникают как побочный эффект наличия воды в подвале. Последний вызван самой водой.

Как мы упоминали ранее в нашем предупреждении о применении гидроизоляционной краски, вода в фундаменте представляет собой серьезную угрозу для конструкции вашего дома.

Foundation Damage

Здоровье вашего дома — его стабильность — находится под угрозой, когда в фундаменте и вокруг него собирается вода. Во время проливных дождей или в районах с высоким уровнем грунтовых вод образуется гидростатическое давление.

Гидростатическое давление, объяснение: во время дождя вода собирается в земле. Вода, насыщающая землю, добавляет вес, который затем создает давление; в конце концов, он хочет расшириться до пространства, которое занимает ваш дом. Ваш фундамент на своем пути, функционирует как плотина.Гидростатическое давление — это сила, создаваемая этой водой, давящей на ваш фундамент. Вы можете найти более подробные сведения об этой теме в нашем блоге.

Таким образом, гидростатическое давление — это давление воды на фундамент. Вода вызывает гниение, которое ослабляет стены настолько, что на них могут образоваться трещины. Эти трещины позволяют проникать большему количеству воды, увеличивая давление на и без того ослабленный участок стены. Цикл повторяется, пока стена не прогнется, не выпукнет и даже не рухнет.

Если у вас в подвале изогнутая стена, вам необходимо немедленно ее отремонтировать . В этой статье мы объясняем, почему это так важно. Я знаю, что это руководство по гидроизоляции, и именно на нем мы должны сосредоточиться. Но если у вас наклонная стена, этот имеет приоритет над всем остальным . Изгибающаяся стена может обрушиться, что будет очень разрушительно и дорого. Эта стена угрожает целостности и структурной устойчивости вашего дома; сначала почините, потом возвращайтесь к гидроизоляции.Пожалуйста.

Этот снимок был сделан менеджером проекта Acculevel во время обычного бесплатного визита. Длинная горизонтальная трещина — верный признак изгиба. В этом случае стена явно загибается внутрь по центру.

Теперь, если у вас, , нет изогнутой стены, которую нужно ремонтировать, давайте поговорим о чем-нибудь более приятном. Гидроизоляция подвала — это не только предотвращение негатива; У более сухого подвала есть и положительные плюсы!

Добавленная стоимость дома

После того, как вы установили контроль воды в вашем подвале, вы сразу же обретете душевное спокойствие.Вы сделали значительный шаг, чтобы добавить столь необходимый уровень защиты к фундаменту вашего дома, и это придает вашей собственности внутреннюю ценность.

В вашем распоряжении также больше жилого пространства. Это может позволить вам переместить прачечную, создать домашний спортзал или, если вы Джетро Гиббс, построить лодку.

На данный момент варианты практически безграничны. Хотите разбить сад в подвале? Отсутствие окон больше не проблема. Вы можете найти широкий выбор светильников для выращивания растений в любом хозяйственном магазине или магазине товаров для дома.Я знаю человека, который круглый год поддерживает «салатный сад», наполненный различными листьями салата, зеленью и помидорами черри.

Конечно, вы также можете сделать более традиционную реконструкцию и завершить часть (или все) пространства. Постройте домашний кинотеатр, добавьте гостевой номер или даже квартиру, которую вы можете сдать в аренду для дополнительного дохода. Каждый раз, когда вы увеличиваете жилую площадь в своем доме, вы улучшаете качество жизни. и увеличивают стоимость дома при перепродаже. По данным журнала «Ремоделинг», реконструкция подвала может обеспечить 70% окупаемости ваших инвестиций.

Теперь, когда я разжег ваше воображение потенциалом, скрытым в вашем подвале, давайте обсудим компоненты, необходимые для реализации этих идей.

Глава 4: Что такое дренажная система?

При гидроизоляции подвала необходимы два основных компонента: водоотводный канал и водоотливной насос. Системы отвода воды обычно устанавливаются вдоль стен в пол вашего подвала. Затем вода направляется в отстойник, который откачивает воду.

Существуют различные типы дренажа, которые можно использовать в подвале, в зависимости от потребностей и конструкции вашего дома. Наиболее важным фактором в этом решении является то, установлен ли в вашем доме нижний колонтитул или нет. Дома, построенные после 1950 года, обычно имеют нижние колонтитулы, что позволяет использовать менее дорогой вариант дренажа через водный туннель.

Обычно вы можете сделать обоснованное предположение о нижнем колонтитуле вашего дома (или его отсутствии). Но иногда даже подрядчик может ошибаться. Acculevel сталкивается с проблемами с нижними колонтитулами в 10–15% домов наших клиентов.

В некоторых случаях проблема не может быть обнаружена до начала установки. Иногда, когда пол открывается, подрядчик находит поврежденный или истлевший нижний колонтитул, который не может служить основанием для отвода воды.

Если нижний колонтитул поврежден или ваш дом был построен до обычной установки нижних колонтитулов, вам потребуется другой тип дренажа, например, ускоренный. Мы рассмотрим эти варианты более подробно позже.

Что делать, если вода течет через трещину в полу?

Несколько минут назад я сказал, что дренажные системы обычно устанавливаются вдоль стен. И это правда! Но если в вашем полу большая трещина, по которой течет вода? Вам также необходимо установить дренаж в месте образования трещины и подключить его к дренажу по периметру.

Если трещина очень тонкая и не пропускает воду, возможно, вы сможете отремонтировать ее с помощью высококачественной эпоксидной смолы. Эпоксидная смола немного гибкая, что позволяет ей расширяться и сжиматься вместе с полом. Но после того, как трещина начала пропускать воду, закрывать ее уже не лучший вариант. Вода под полом будет повышать давление; даже если эпоксидная смола остается твердой, давление приведет к образованию новых трещин вокруг первой.

Что делать, если вода течет через трещину в стене?

Есть еще варианты трещин в стене подвала. Для них способ ремонта во многом определяется материалом стены.

Если ваша фундаментная стена залита бетоном , то трещину следует заделать. Если трещина не вызвана гидростатическим давлением или оседанием, используется двухкомпонентное уплотнение. С внутренней стороны следует нанести гибкую эпоксидную смолу. Как только это будет сделано, подрядчик выйдет за пределы вашего дома на то же место на фундаменте. Затем они выкапывают землю вокруг трещины в стене и заделывают ее снаружи смесью раствора и черной мастики для основы с прочным слоем пластика сверху.

Если фундаментная стена сделана из бетонных блоков , этот метод двойного уплотнения не работает. Если растрескивание минимальное, иногда достаточно подтасовки (ремонта кирпичной кладки к блоку).Но чаще всего трещины образуются в блоках из-за водонасыщения, оседания или гидростатического давления.

Если есть несколько трещин или из них вытекает вода, герметизация может быть лучшим решением для протекающей стены из бетонных блоков. Герметизирующий пластик прикреплен к внутренней части стены подвала, где он заставляет воду стекать в водный туннель. Подробнее об инкапсуляции мы поговорим позже.

Фундаменты из бетонных блоков часто нуждаются в дренажных отверстиях для устранения водонасыщения.

Как работают слезные отверстия в стенах из бетонных блоков?

Мы установили, что бетон пористый и позволяет воде проникать через его поверхность. Бетонные блоки имеют пустотелые ядра, и эти ядра дают воде место для осаждения и объединения. Чтобы решить эту проблему, нам нужно дать этой воде место, которое мы можем контролировать.

Вот почему вам нужны дренажные отверстия. Эти маленькие отверстия просверливаются во внутренней «стеновой» части блоков. Под этим я подразумеваю, что они не проходят через весь блок за пределы стены.Если бы они были, они бы впустили грязь и мусор.

Эти отверстия просверливают не в каждом бетонном блоке на стене. Их только просверливают в нижнем ряду блоков, вдоль стены подвала. Гравитация гарантирует, что вода потечет вниз; дренажное отверстие внизу дает воде возможность вытекать из стены и из подвала.

Этот снимок был сделан членом экипажа Acculevel во время установки. В нижних блоках четко показаны дренажные отверстия.

Почему дренажные отверстия используются только в блочных стенах? Наливные бетонные стены не имеют пустотелых элементов. Любая вода, которая проходит через залитую бетонную стену, проникает насквозь «твердый» бетон. (Твердый бетон все еще пористый.) Эта вода, пробивающаяся сквозь нее, и создаваемое ею гидростатическое давление — вот что вызывает трещины в стене.

Какую роль отстойники играют в дренажной системе?

Отстойник — это часть системы отвода воды, которая удаляет воду из вашего подвала или подполья.Существует множество марок и размеров с дополнительными функциями.

Для использования сливных насосов требуется электрическая розетка. Если к вашему подвалу не подключено электричество, мы рекомендуем вам подождать и назначить электрику до тех пор, пока не будет установлен водоотвод. Это гарантирует, что расположение водоотливного насоса будет ясным и очевидным, что позволит удобно расположить электрическую розетку.

Если система слива воды будет обрабатывать большой объем воды, вам могут понадобиться два отстойных насоса стандартного размера или модель для тяжелых условий эксплуатации. Насосы для тяжелых условий эксплуатации, устанавливаемые Acculevel, также включают резервную батарею.

В Acculevel мы всегда включаем резервную батарею при установке отстойника, что является наилучшей практикой. Самая частая причина отключения электроэнергии — плохая погода; на Среднем Западе плохая погода обычно включает дождь или снег. Если у вас отключится электричество и подвал затопит, вы, скорее всего, будете нести ответственность за расходы на ремонт.

FYI: отказ отстойника не покрывается страховкой от наводнения — только дополнительное подтверждение для канализации и дренажа.Более подробно мы рассмотрим эту тему в нашей статье о страховом покрытии.

Еще один вариант, который следует рассмотреть, — это интернет-мониторинг вашего отстойника. За дополнительную плату вы можете добавить систему текстовых уведомлений, которая будет работать с вашим телефоном или планшетом. Приложение будет обновлять вас всякий раз, когда возникает проблема, проблема с обслуживанием или требуется действие.

Действительно ли мне нужен отстойник?

Иногда клиенты спрашивают, можно ли вывести дренажную систему из дома в канализацию или по холмистой местности своего двора.Мы категорически против этого. Не потому, что мы хотим продать вам отстойник, а потому, что это вызывает другие проблемы.

Открытый водосток уязвим для: корней деревьев и растений, почвы, листового опада, растительных остатков, гнезд животных… по сути, он открыт для вмешательства со стороны всего, что может быть в вашем дворе. Это прекрасный пример того, почему вы должны сделать что-то правильно с первого раза. Один раз установить отстойник и заглубленный дренажный трубопровод менее болезненно, чем неоднократно ремонтировать или заменять открытый дренажный трубопровод.

Нужен ли мне осушитель воздуха?

В отличие от дренажного насоса, осушитель не является обязательным для слива воды. Но во многих случаях это необходимое и желаемое дополнение. Это особенно верно, если вы живете в нашей зоне обслуживания: Средний Запад известен широким диапазоном как температуры, так и уровня влажности.

Высокая влажность представляет угрозу для деревянного пола в вашем доме. Влага будет постепенно ослаблять балки и балки, позволяя им гнить / разлагаться, пока они не начнут сжиматься или сжиматься.Часто причиной является просадочный или наклонный пол.

Влажная среда также увеличивает износ вашей мебели, электроники и вас и вашей семьи . Высокая влажность создает достаточно влаги для питания спор плесени, основного источника аллергенов. Это также создает затхлый запах, связанный с подвалом.

Ваш кондиционер будет работать более плавно и эффективно в сочетании с осушителем. Кондиционеры в определенной степени осушают воздух, охлаждая воздух, но это не то, для чего они предназначены.

Кроме того, более сухой воздух кажется холоднее влажного. Вы можете установить в доме более высокую температуру летом, если у вас есть осушитель воздуха. Более высокая установка термостата + более эффективный кондиционер = более низкие коммунальные платежи. Это уравнение, которое делает счастливым каждого домовладельца!

В начале этого раздела я сказал вам, что осушитель не является обязательным для гидроизоляции. И это правда. Но если вы хотите полностью отделать свой подвал и сделать его по-настоящему безводным, вам нужно будет изолировать его и установить высококачественный осушитель воздуха для всего дома.

В следующих трех главах даны ответы на часто задаваемые вопросы, связанные с гидроизоляцией. Мы рассматриваем такие темы, как французские водостоки, удлинители водосточных труб и инкапсуляция. Если вы хотите сразу перейти к разделу о типах и стоимости отвода воды, вы можете сделать это, щелкнув здесь и перейдя непосредственно к главе 10.

Глава 5: Инкапсуляция? Разве это не для ползунков?

Мы несколько раз упоминали инкапсуляцию, поэтому позвольте мне представить здесь некоторые подробности. Когда люди слышат слово «инкапсуляция», большинство людей предполагает, что это означает пространство для обхода.Но инкапсуляция имеет практическое применение и для подвалов.

К сведению: инкапсуляция — это процесс покрытия стен подвала толстой пластиковой пленкой. Это похоже на установку облицовки бассейна, за исключением того, что функция в данном случае заключается в предотвращении попадания воды.

После установки системы отвода воды ваш подвал можно изолировать. Это гарантирует, что вся вода, просачивающаяся через стены, будет направлена ​​ только в канализацию, а не из в ваш подвал.Он также будет изолировать влагу, которая собирается при повышении уровня влажности. Как мы уже обсуждали с осушителями, следует ожидать определенного количества конденсации из-за разницы температур снаружи фундамента и внутри подвала.

Чем инкапсуляция отличается от гидроизоляционной краски?

Отличный вопрос, уважаемый читатель, и я рад, что вы его задали. Когда вы наносите гидроизоляционную краску, краска плотно прилегает к поверхности стены, заполняя самые внешние поры бетона.Это предотвращает проникновение воды и задерживает ее внутри стены.

Инкапсуляция не приклеивается, как обои. Он установлен так, чтобы оставался крошечный зазор между белой крышкой и стеной. Это позволяет воде проходить через бетон, но не напрямую в подвал. Влага достигает внутренней части белого колпака, а затем скатывается в канализацию.

Когда мы рекомендуем инкапсуляцию?

Как правило, это имеет большое значение в старых домах с фундаментом из кирпича или камня.Эти материалы обладают высокой проницаемостью и обладают меньшей устойчивостью к просачиванию воды (по сравнению с современным бетоном или бетонными блоками). Вода может повредить швы раствора между кирпичом и камнем, что увеличивает вероятность просачивания воды.

Мы также рекомендуем герметизировать стены, если вы планируете полностью отделать подвал. Даже когда вода стекает в канализацию, сам фундамент может стать влажным. Этой влажности может быть достаточно, чтобы плесень могла развиться в изоляции и распространиться на гипсокартон и деревянный каркас.Никто не хочет устанавливать новый блестящий домашний кинотеатр в своем подвале, развивать плесень и разрывать ее на части, чтобы очистить и начать все сначала.

Этот снимок был сделан членом экипажа Acculevel во время инкапсуляции. На стену подвала накладывается белый колпачок, который герметизируется к потолку с помощью утеплителя из аэрозольной пены.

Глава 6: Могу ли я остановить воду, прежде чем она попадет в мой дом?

Часто поиск источника воды поможет вам найти решение.Для некоторых из вас это совершенно очевидно. У вас трещина в фундаменте, туда течет вода. И вы правы — очевидное решение — заделать трещину.

Но вам все равно нужно посмотреть, почему вода поступает в в этом конкретном месте . Что заставило эту трещину образоваться именно в этом месте? Гидростатическое давление — это одна из возможностей, и она вероятная причина, если вы живете в районе с высоким уровнем грунтовых вод. Я упоминал о влиянии гидростатического давления ранее; Если вы хотите глубже погрузиться в тему, мы подробно проанализируем ее в этой статье.

FYI: Уровень грунтовых вод: относится к уровню земли, на котором почва насыщена водой. Обычно это зависит от времени года; летняя засуха понижает уровень, весенние дожди повышают.

Но стоит попробовать проверить внешнее окружение вашего дома. У вас образовалась лужа в этом месте, на внешней стороне трещины в фундаменте? Что вызвало эту лужу? Что-то в пейзаже виновато?

Позвольте мне вернуться к нашему обзору типичной строительной практики: когда дом строился, вырытая яма была значительно больше, чем подвал. Этот зазор давал доступ строительным бригадам для строительства и установки фундамента, инженерных коммуникаций и т. Д. После того, как эта работа была завершена, они засыпали вокруг вашего дома почву, а затем установили ландшафтный дизайн сверху.

Засыпка — это термин, используемый для обозначения грязи, удаленной с земли во время строительства. Часть его вывозят, но большая часть используется для выравнивания вашего двора и заполнения зазоров вокруг фундамента. Эта засыпка со временем осядет, потому что она не плотно уплотняется вокруг дома.Это окажет чрезмерное давление на внешнюю дренажную систему.

Иногда он оседает так, что дождевая вода стекает к основанию. Еще одна вещь, на которую стоит обратить внимание, — это компоненты вашего ландшафтного дизайна. Некоторые из наиболее часто используемых компонентов (бордюры, бордюры, бордюры из дерева или камня) могут непреднамеренно задерживать воду вдоль фундамента и заставлять ее стекать вокруг вашего дома. Если это ваша основная проблема, обычно ее можно легко исправить. (Мы часто рекомендуем подрядчика по ландшафтному дизайну для решения такого рода проблем.)

Если вы не видите никаких проблем с уклоном или ландшафтным дизайном, но вокруг фундамента вашего дома скапливается вода, пора взглянуть на другую потенциальную угрозу.

Глава 7: Нужны ли мне удлинители водосточной трубы?

Если из ваших желобов спускается вода в пределах нескольких футов от вашего дома, вам понадобятся удлинители водосточной трубы. Во время грозы желоб работает как воронка, собирая воду с широкой поверхности крыши и направляя ее в узкие водосточные трубы.

Вода набирает обороты, стекая по водостоку, выходя из водосточной трубы с изрядной силой.Если ваши водосточные трубы не переносят их на безопасное расстояние от вашего дома, они собирают большую концентрацию воды прямо вокруг вашего фундамента.

Это НЕ то, что вам нужно.

Вода слишком близко к вашему дому имеет неприятный способ вернуться в ваш дом; это работает примерно так:

  1. Слив воды слишком близко к бетонной плите разъедает грязь под бетонными плитами вокруг вашего дома, заставляя их тонуть. Когда я говорю «плита», я имею в виду подъездную дорожку, террасы, веранды и пешеходные дорожки.
  2. Как только плита опускается, она перестает правильно отсортировываться. Это означает, что он может собирать воду и направлять ее в направлении вашего дома, а не на на от него.
  3. Теперь у вас две проблемы вместо одной. Да, у вас скапливается вода у основания — именно этого вы и пытаетесь избежать! Но теперь вам также нужно отремонтировать бетон вокруг вашего дома.

К вашему сведению: укладка плит — это высокоэффективный метод подъема бетона, который может восстановить потерянную профилированность за небольшую часть стоимости замены плиты.

Удлинители должны быть присоединены к существующим водосточным трубам, а затем отведены подальше от вашего дома. Мы рекомендуем располагать водосточные трубы на расстоянии не менее 10 футов от фундамента. По возможности используйте естественную планировку двора, чтобы улучшить дренажный поток. Как только пристройки будут на месте, их можно закопать во дворе. Их не нужно глубоко закапывать во дворе — достаточно 5-6 дюймов под поверхностью. Это возможно сделать своими руками, если вы так хотите.

Стоимость удлинения водосточной трубы составляет 200 долларов США за 10-футовый удлинитель, если общая стоимость ремонта дома составляет не менее 1000 долларов США. В зависимости от вашей собственности и ее классификации вам может потребоваться более 10 футов (20 футов оптимально, если ваша собственность позволяет это). Расширения после начальной отметки в 10 футов — это дополнительные 10 долларов за фут.

Глава 8: Что такое французский сток?

Внутренний водоотвод иногда называют «французским водостоком».Обе системы служат одной цели: отводить воду из одного места, чтобы слить ее где-то еще. Когда-то эти два термина использовались как синонимы. Это уже не так, поэтому мы избегаем использования термина «французская канализация» для описания нашей системы водоотвода.

Если вы пойдете в магазин товаров для дома или зайдете на веб-сайты, посвященные домашнему хозяйству, вы заметите, что французские водостоки называют внешними водосточными системами . Acculevel не устанавливает внешние водостоки во дворах или в ландшафтном дизайне.Для этих систем мы рекомендуем вам обратиться к ландшафтному дизайнеру или генеральному подрядчику для завершения этого типа проекта.

Глава 9: Что лучше: внутренний или внешний дренаж воды?

Внешний дренаж: плюсы и минусы

Внешние дренажные системы устанавливаются при строительстве дома. Они функционируют так же, как внутренняя система; вода проходит через почву, а затем стекает в канал, выходящий из дома.

Преимущества этого внешнего водостока:

  • Поскольку они являются внешними, они не занимают площади вашего подвала.
  • Вам не нужно проводить техническое обслуживание какого-либо оборудования.
  • Вода не касается фундамента и не проникает внутрь.

Однако внешняя система хорошо функционирует только 15-25 лет. У них ограниченная продолжительность жизни, потому что они находятся на открытом воздухе и подчиняются прихотям матери-природы. Со временем осадок постепенно попадает во внешнюю дренажную систему. Это создает засорения, а затем засорения. Если дренажные линии заблокированы, их будет нелегко очистить — между вами и линией есть более 8 футов земли.Обычно единственный способ исправить это — выкопать систему и заменить ее.

Это грязный и трудоемкий процесс. Подрядчик должен выкопать траншею на глубине 8-10 футов по всему дому, чтобы полностью обнажить систему. В процессе этого все в этом районе вашего озеленения будет нарушено; вашу террасу или крыльцо нужно будет убрать, внутренние дворики и пешеходные дорожки разбить, а ландшафтный дизайн будет выкорчеван и перебазирован. В зависимости от планировки вашей собственности, это также может повлиять на ваш гараж.Это особенно актуально, если это пристроенный гараж.

После того, как будет установлен новый внешний дренаж и все элементы ландшафта будут переустановлены или заменены, ваш дом будет в хорошем состоянии еще 15-25 лет. Затраты на этот процесс в среднем колеблются от 25 000 до 35 000 долларов США и занимают несколько недель.

Этот снимок был сделан менеджером проекта Acculevel во время обычного бесплатного ознакомительного приема. В углу подвала видны стоячая вода и плесень.

Почему мы рекомендуем внутренний дренаж вместо

Как я отмечал выше, у внутреннего дренажа есть некоторые недостатки. Он находится внутри вашего дома, и вы должны его видеть, и для него требуется отстойник, который иногда требует обслуживания. Это неприятности. Преимущества внутренней системы значительны:

  • Внутренний дренаж воды постоянный. Если все сделано правильно, это одноразовый проект. Хороший подрядчик дает гарантию на свою систему в течение длительного периода времени.Acculevel гарантирует их систему отвода воды в течение всего срока службы конструкции.
  • Для дома среднего размера установка занимает 2–3 дня.
  • Установка также не повредит экстерьер ИЛИ интерьер вашего дома. Вам нужно будет временно убрать часть мебели или складских помещений с пути бригады, но это незначительно (по сравнению с полной выемкой наружного дренажа).
  • Любое необходимое техническое обслуживание обычно простое и прямое, выполняется в короткие сроки и не вызывает больших неудобств.(Необязательно делать это лично; качественный подрядчик, такой как Acculevel, обслуживает свои продукты для клиентов.)
  • И лучшее напоследок: самое большее , внутренний дренаж стоит менее трети стоимости внешнего дренажа. Часто меньше одной пятой.

Глава 10: Сколько стоит гидроизоляция подвала?

Это зависит от размера вашего подвала и типа необходимого дренажа. В целом за последние 12 месяцев наши клиенты заплатили в среднем от 5200 до 6400 долларов.

Как рассчитать стоимость?

Любой подрядчик, с которым вы работаете, сможет дать вам надежную оценку стоимости. Но если вы хотите получить приблизительное число для себя, вам нужно знать линейные метры вашего подвала.

Не путайте это с площадью в квадратных футах — это другое измерение, используемое для определения необходимого количества краски или напольного покрытия. Линейные метры — это расстояние по периметру вашего подвала. Чтобы рассчитать линейный метраж, измерьте длину каждой стены, а затем сложите их.

После того, как вы изучите линейные метражи, вам нужно будет определить, какой тип дренажного пути.

  1. Водяной туннель имеет форму перевернутой буквы U. Он проходит прямо над нижним колонтитулом вашего дома, причем нижний колонтитул образует нижнюю часть туннеля. Этот тип дренажа обычно стоит 50-60 долларов за погонный фут.
  2. Дренаж Fast Track имеет прямоугольную форму с прорезями со всех четырех сторон. Это используется, если в вашем доме нет нижнего колонтитула или есть проблемы с нижним колонтитулом.Этот тип дренажа более дорогой — от 70 до 80 долларов за фут.
  3. После того, как вы рассчитали приблизительную стоимость дренажа, вам нужно добавить водоотливной насос, который стоит от 2000 до 2500 долларов. В эту цену входит установка приямка, насоса, дренажной линии и системы резервного аккумулятора.

Если вы хотите продолжить изучение этой темы, у нас есть подробная разбивка в этой статье.

Что может увеличить ваши затраты?

Осмотрев свой подвал, вы можете обнаружить некоторые проблемы, которые увеличивают стоимость гидроизоляции.

  1. Производительность водоотливного насоса: Если уровень грунтовых вод в вашем районе естественно высокий, вам может потребоваться добавить дополнительный водоотливной насос или установить модель для тяжелых условий эксплуатации.
  2. Осушитель: Аналогичным образом, если уровень влажности в вашем доме высок, осушитель воздуха для всего дома может быть важным компонентом. Общая стоимость (включая установку) 2100-2300 долларов.
  3. Дополнительный дренаж: любые трещины в цокольном этаже необходимо отремонтировать. Если они тонкие и не пропускают воду, герметика может быть достаточно, чтобы заполнить их.Но если они широкие или в них просачивается вода, лучшим вариантом может стать открытие трещины и установка дополнительной дренажной дорожки.
  4. Инкапсуляция стены: мы пересмотрим цены дальше.
Затраты на дополнительные услуги
Обработка плесени

Если в вашем подвале растет плесень, ее следует очистить и обработать. Мы рассмотрели эту тему ранее. В этой статье блога мы также подробно рассказываем о вреде плесени.

В большинстве случаев мы используем двухэтапный процесс.Первым делом нанесите средство, убивающее рост плесени. Как только это будет сделано, мы наносим герметик на пораженный участок, чтобы предотвратить новое развитие. В крайних случаях может потребоваться соскоблить эту область перед применением убивающего средства.

Стоимость лечения может сильно варьироваться в зависимости от того, какая площадь поражена, а также насколько серьезно. Стоимость лечения указана за квадратный фут; например, варианты герметика варьируются от 1,35 до 2,65 долларов за фут.

Этот снимок был сделан менеджером проекта Acculevel; это пример плесени, которую нужно сначала «соскрести».

Acculevel — подрядчик, прошедший обучение в компании Anabec. Их продукция — это чистящие химические вещества, которые подходят для многих областей применения. Их философия заключается в том, что «меньше — лучше», когда речь идет о нанесении химикатов на поверхности. Anabec разрабатывает свои химические вещества, чтобы выполнить работу с наименьшим воздействием на ваш дом и его окрестности.

За последние двенадцать месяцев наши клиенты заплатили от 2100 до 4200 долларов за обработку плесени. Чтобы получить подробный обзор вариантов лечения и цен, ознакомьтесь с нашим руководством по лучшим методам и ценам.

Инкапсуляция

После того, как вы установили систему отвода воды, можно сделать инкапсуляцию. Инкапсуляция состоит из двух частей. Белый колпачок, который использует Acculevel, представляет собой полиуретановую мембрану, переплетенную с волокнами высокой плотности. Этот герметизирующий материал является самым прочным и устойчивым к проколам на рынке. А поскольку он неорганический, он не поддерживает плесень.

Белая заглушка установлена ​​по всему пространству, закрывая все стены. Швы заделаны, а белый колпак закреплен наверху стен.

Для среднего подвала стоимость колеблется от 3500 до 4600 долларов.

Этот снимок был сделан членом экипажа Acculevel во время установки. Белая заглушка устанавливается вдоль стены, заклеивается сверху утеплителем из аэрозольной пены.

Второй компонент инкапсуляции — осушитель воздуха для всего дома. Это необходимо, потому что управление водой за пределами инкапсуляции не гарантирует 100% сухого пространства внутри инкапсуляции.

Я пишу это со Среднего Запада, и уверяю вас, что здесь частые перепады температуры и влажности. Эти колебания вызывают скопление значительного количества конденсата на вашей системе отопления, вентиляции и кондиционирования, воздуховодах, водопроводных и сливных трубах — даже на самом полу. На Среднем Западе настоятельно рекомендуется осушитель воздуха с герметизацией или без нее.

Когда ваш подвал закрыт белой крышкой, влага, которая образуется внутри, улавливается. Это воссоздает многие проблемы, которые вы намеревались решить путем гидроизоляции подвала! Но качественный осушитель удалит эту влагу и очистит воздух, циркулирующий по всему дому.Стоимость установки осушителя составляет 2100–2300 долларов США, он покрывает площадь до 5000 квадратных футов и имеет 5-летнюю гарантию производителя.

Глава 11: Готовы ли вы сделать свой подвал водонепроницаемым?

Надеюсь, мы ответили на ваши вопросы и предоставили вам необходимую подробную информацию. Если у вас есть дополнительные вопросы или проблемы, относящиеся к вашему дому, лучший ресурс — это опытный подрядчик, который оценит ваш подвал и решит ваши проблемы с гидроизоляцией.

План ленточного фундамента: чертеж

Содержание: (открыть/закрыть)

  1. План ленточного фундамента: особенности изготовления документации
  2. Создание схемы: что необходимо учесть?
  3. Особенности составления плана
  4. Планирование армирования
  5. Сечение фундамента в плановой документации
  6. Дополнительные параметры плана ленточного фундамента

План ленточного фундамента: особенности изготовления документации

Фундамент – нижняя часть зданий. Она принимает на себя все нагрузки, передавая их далее, в пласты плотного грунта. Есть несколько видов фундаментов, среди которых самым прочным считается ленточный. Это — железобетонная полоса, проложенная по периметру и под внутренние стены всего сооружения. Но, чтобы конструкция выполняла свое предназначение, она должна быть построена правильно. Вот поэтому главным элементом подготовки к работе является схема ленточного фундамента.
Нужен ли план?
Среди всей строительной документации основное место занимает схема устройства фундамента. В этом документе указаны характеристики, которые зависят от таких факторов, как:

  1. Вес проектируемого здания, под который будет возводиться основа. Это показатель завит от этажности будущего сооружения, его назначения, внутренней планировки, используемых для возведения материалов и других.
  2. Особенности конструкции. Речь идет про наличие подпола, цокольного этажа или отсутствие оных, если здание будет без подвала и других особенностей.

Если проектирование ленточного фундамента будет выполнено неправильно с ошибками или погрешностями, последствия могут быть серьезными – начиная от невозможности построить конструкцию и заканчивая разрушением фундамента, что повлечет за собой разрушение всего сооружения.

Создание схемы: что необходимо учесть?

Самыми главными аспектами, без которых невозможно правильно начертить план, являются такие показатели:

  1. Вес готового здания.
  2. Разновидность (тип) почвы. От ее плотности зависит то, насколько сильно может фундамент дать усадку.
  3. Степень нагрузки готового сооружения.

Данная информация является основой для определения геометрических параметров конструкции и материалов, которые могут быть использованы при строительстве фундамента для дома. Обязательно будущее сооружение привязывают к планируемой местности.

Особенности составления плана

При составлении плана любого сооружения применяется масштабирование – это уменьшение показателей на определенную цифру, которая бывает от 1 до 100, до 1 до 400.

В первую очередь проводят разметку по осям. Если в здании планируется соорудить колонны, необходимо отметить общие направление осей, поскольку сохраняется их пересечение. Очертание основания должно быть нанесено линиями от 5 до 8 мм.

В план устройства ленточного фундамента должны быть включены такие узлы как:

  1. Подошва.
  2. Места, где разные участки фундамента имеют разные показатели глубины, если предстоит строить ленточный фундамент на склоне.
  3. Подбетонока – устройство и тип.
  4. Конфигурация сечения.
  5. Отверстия для коммуникаций (с привязкой к осям и обозначением нижних точек). Иногда информацию об обозначении параметров отверстий под коммуникации (нижнюю точку, диаметр) выносят отдельно, а на плане и отмечают точками.
  6. Глубину залегания. Данная информация представляется отметкой геодезиста. Если ее не будет, план фундамента считается неготовым к исполнению, поскольку в дальнейшем это чревато различными проявлениями – лишними затратами или разрушительными процессами. Если глубина фундамента будет одинаковая, геодезические отметки должны быть поставлены на каждом уступе. На плане должны быть отмечены только те места, где глубина будет другой.

Важная деталь: если на плане ленточного монолитного фундамента изображены наружные стены, отмостка должна быть отображена и в разрезе. Кроме того, должны быть указаны ширина, длина и толщина стен, размеры уступов.

Планирование армирования

К сожалению, ленточный фундамент – конструкция уязвимая: его прочность зависит от:

  1. Соответствия условий района, в котором осуществляется строительство, и параметров основания.
  2. Правильного расчета нагрузки.
  3. Заложенного резерва прочности.

Для усиления ленточного фундамента применяется армирование. Для этой цели используются арматурные пруты. При составлении плана создается и схема усиления бетонной полосы: выбирается диаметр армирующего материала, определяется его размещение в пространстве и необходимое количество.

Чтобы создать армокаркас обычно используют горячекатаные изделия, с помощью которых укрепляют предварительно напряженные и обычные конструкции. Подбирают арматуру для конкретных видов построек согласно ее классу прочности, который бывает от А1 до А4 и зависит от сорта используемой на производстве стали. Так, для изготовления изделий 1 и 2 класса используется низкоуглеродная сталь, для 3-4 –легированная. Это позволяет создать наиболее подходящий по прочностным показателям армокаркас для конкретного сооружения с учетом его эксплуатационных особенностей. Если высота основы будет выше 1,3 м понадобиться проводить и поперечное армирование, что тоже вычерчивают в плане.

Основой классической схемы армирования является прямоугольник, укрепленный снизу и сверху и продольная арматура, соединенная вертикальными и поперечными арматурами. Все это вместе создает коробку, которая и придает прочность каркасу фундамента. Количество ярусов зависит от высоты, на которую должен подниматься монолитный ленточный фундамент. Схему расположения арматуры обязательно изображают в проекте. Кроме того содержит план ленточного фундамента чертеж размещения армирующей коробки с учетом необходимых просветов между опалубкой и арматурой.

Сечение фундамента в плановой документации

Сечение ленточного фундамента изображает:

  1. Контуры опор согласно привязке к местности.
  2. Гидроизоляцию. Обязательно должен быть указан каждый узел.
  3. Отмостку.
  4. Размеры уступов с указанием уровней.
  5. Подошву фундамента.
  6. Обрез.
  7. Поверхность земли.
  8. Нулевая отметка пола.

Чтобы план можно было легко читать, дополнительные цифры выносят за пределы рисунка и направление указывают стрелками. Разрез ленточного фундамента выполняется в масштабе от 1 к 20 до 1 к 50. Все данные могут быть указаны не на одном листе, а на нескольких.

Кроме основной документации для ленточного фундамента могут прилагаться и уточняющие (дополнительные) документы:

  1. Таблица с нагрузочными нормативами.
  2. Монтажный план и развертка. Необходим для сборных столбов.
  3. Информация об элементах, расположенных ниже нулевого уровня.
  4. Заметки о подготовительном этапе строительства фундамента схема тепло- и гидроизоляции, конструктивные особенности и другое. Они могут быть на отдельных листах или входить в общий план.

Дополнительные параметры плана ленточного фундамента

Расчет столбчато-ленточного фундамента не обходится без таблицы, в которой указаны нормы нагрузки на этот вид конструкции. В это число входят и металлические или бетонные элементы, которые будут располагаться ниже уровня пола.

Внимание: самый существенный параметр – запас прочности, который нужно учитывать именно на этом этапе. Если ее недостаточно проектируют усиление бетона при помощи дополнительного армирования.

Готовый план поверяют в Автокаде. Так называется программа, которая позволяет увидеть изображение в 2D или 3D ракурсе. Причем, весь объем работы выполняет компьютер после динамического ввода параметров будущей конструкции.

Основы построения геологического разреза – принципы и нюансы

При выполнении инженерно-геологических изысканий, в соответствии с требованиями нормативной документации, по результатам полевых работ, оформляется текстовая описательная часть исследований и графические материалы. На чертежах инженер отображает план скважин, пробуренных на местности, их деталировку со всеми слоями грунтового основания и строит геологический разрез, прибегая к правилам интерполяции между соседними или противоположными скважинами, чтобы наглядно показать, как меняется мощность слоёв на расстоянии.

Методы изучения геологического разреза

Геологические разрезы в настоящее время строятся с предельной точностью, благодаря инновационным методикам их изучения без необходимости повсеместного вскрытия грунтового основания:

  • Механический – самый простой способ, который основывается на бурении скважин с последующим извлечением столба грунтового основания и проведением его замеров.
  • Электрическое зондирование – методика применяется исключительно для грунтов с горизонтальными наслоениями разнородных субстанций с углом наклона между ними не более 15 градусов.
  • Радиологическое – исследование производится при использовании газонаполненных счётчиков Гейгера, посылающих гамма-излучение в толщу грунтового основания.
  • Магнитный – основывается на создании переменного магнитного поля для определения его восприимчивости со стороны горных пород в составе грунтового основания.
  • Эхометрия – один из наиболее распространённых и эффективных методов исследования геологического разреза. Инженер использует эхолот, который посылает сигналы в толщу грунта, а, по результатам их отражения, формирует представление о составе и мощности слоёв.

Вне зависимости от точности описанных методик, если инженерно-геологические изыскания выполняются для площадки предполагаемого строительства, по результатам вскрытия котлована проводится освидетельствование его дна с уточнением слоёв и расчётных данных, чтобы обеспечить прочность, надёжность, долговечность будущего капитального объекта.

По каким данным строится геологический разрез

По результатам проведения полевых работ, инженер-геолог анализирует выбранные образцы грунта, выделяет основные данные для создания геологического разреза:

  • Высотная отметка подошвы каждого слоя.
  • Разница между соседними высотными отметками подошвы, которые позволяют быстро вычислить мощность каждого слоя в скважине.
  • Присвоение порядковых номеров каждому инженерно-геологическому элементу при построении разрезов.
  • Определение глубины расположения каждого слоя грунтового основания.
  • Идентификация и описание всех характеристик слоёв грунта по номеру, оттенку, наличию, количеству включений, трещиноватой, сыпучей или плотной связной структуре.
  • Анализ реального и прогнозируемого уровня грунтовых вод, с учётом их возможного подъёма в паводковый период.

Все указанные параметры и данные обозначаются на разрезе условными линиями, штриховками, численными и буквенными выражениями, которые может прочитать каждый инженер, имеющий отношение к проектированию в строительстве.

Зачем строить разрез

Построение геологического разреза необходимо для достижения следующих важных исследовательских и практических результатов:

  • Получение сведений о количестве залегаемых в толще исследуемого основания ценных для добывающей промышленности ископаемых.
  • Оценка рентабельности разработки грунтового основания, помощь в составлении достоверного бизнес-плана.
  • Возможность получения разрешения на строительство для капитальных объектов от властных структур и надзорных органов.
  • Выполнение требований нормативов, действующих на территории страны.
  • Оценка несущей способности грунтового основания, принятия решений для возможности размещения фундаментов капитальных сооружений.
  • Разработка комплекса мер по усилению основания.
  • Анализ уровня грунтовых вод, риска потенциальной подтопляемости территории в паводковый период, принятие решений об организации водопонижения.
  • Оценка сейсмических рисков, вибрации литосферных плит.

Геологические разрезы также помогают учёным, которые анализируют возраст Земли, историю развития. Формирование и изменение земной коры, а также эволюцию растительного, животного мира.

Условные обозначения некоторых осадочных пород

Согласно международным стандартам, при построении геологических разрезов, инженеры используют общепринятые условные обозначения, которые выражаются в штриховках каждого слоя, в зависимости от его гранулометрического состава и физико-механических характеристик, а именно:

  • Редкие точки или крапинки при штриховке слоя обозначают пески различной степени крупности.
  • Прерывистыми штрихами с точками, либо с замкнутыми кривыми небольших диаметров обозначаются глинистые грунты с различными песчаными или валунными включениями.
  • Скальные или полускальные основания обозначаются перекрестиями или ортогональными уголками.
  • Отдельными рисунками в виде окатанных камней обозначаются галечные или щебенистые грунтовые основания.
  • Связные моноклинальные глинистые твёрдые или суглинистые структуры обозначаются в виде кирпичной стены с цепной перевязкой швов.

Данные условные обозначения позволяют геологам и инженерам-проектировщикам со всего мира быстро прочитать созданные чертежи, а также заложить в расчёт нужную модель упругого основания под подошвой фундамента капитального сооружения, либо провести качественный анализ мест разработки для нужд добывающей промышленности.

Принцип построения геологического разреза

При построении геологического разреза на экране компьютера или на бумаге, инженер прибегает к следующим базовым принципам и соблюдает некоторые нюансы:

  • Анализ результатов полевых испытаний грунтов, определение мощности каждого слоя, степень его влагонасыщения, количества разнородных типов грунтов.
  • Изучение топографической съёмки, оставленной геодезистами, с определением высотных отметок устьев скважин, а также их координат.
  • Анализ состава каждого слоя с определением его гранулометрического состава, плотности и других физико-механических характеристик.
  • Определение реального (сплошная линия) и прогнозируемого (пунктирная линия) уровня грунтовых вод.
  • Проверка журнала выработок, который составляет бурильщиками в полевых условиях, по мере извлечения кернов грунтов.
  • Построение геологической карты с обозначения разрезов по характерным скважинам, а также с определением реального расстояние между ними.

На основании этих исходных данных, инженер-камераьщик переносит графические материалы на бумагу, начинает построение разрезов с устьев (верхних отметок) и заканчивая предельной глубиной разработки скважин во время выполнения полевых работ. Все отметки, обозначенные на разрезе и соединенные кривыми линиями, полностью повторяют данные из топографической съёмки.

Алгоритм построения геологического разреза

Чтобы понять, как построить геологический разрез, в полном соответствии с требованиями результатов полевых работ, техническим заданием и нормативной документацией, необходимо выполнить следующую пошаговую инструкцию:

  • Обозначение границ будущего разреза, которые, как правило, на 1 – 3 метра выступают за внешние пределы скважин.
  • Указание верхних отметок устьев скважин.
  • Соединение кривой линией верхних отметок скважин, что позволяет схематически изобразить форму рельефа местности.
  • С левой стороны чертежа строится чёрно-белая шкала, обозначающая градуировку высотных отметок скважин, с отметкой, соответствующей глубине бурения.
  • На шкале, в соответствии с журналом выработок, наносятся риски, от которых откладывается прямая отметки подошвы всех слоёв для каждой скважины.
  • Все отметки подошв каждого слоя соединяются кривыми линиями между собой.
  • Проставляются отметки подошвы каждого слоя по всем скважинам.
  • На чертеже наносится реальный уровень расположения грунтовых вод с помощью сплошной прямой линии.
  • На основании анализа местности, а также физико-механических характеристик и коэффициентов фильтрации грунтового основания определяется и наносится пунктиром, прогнозируемый уровень подъёма грунтовых вод.
  • Все слои грунтового основания, обозначенные кривыми линиями, нумеруются сверху-вниз, после чего штрихуются, согласно условным обозначениям, приведённым выше.
  • При наличии сильнотрещиноватых грунтов в составе некоторых слоёв, соответствующий вертикальный разрыв наносится на схематическом изображении слоя грунта.
  • Дополнительно на разрезах проставляется примерный возраст горной породы или другого типа грунта.

Готовый разрез оформляется в официальный чертёж – инженер вставляет картинку в рамку, добавляет расшифровку условных обозначений из заполняет штамп. После этого, данный лист проекта становится неотъемлемой частью графического раздела официального отчёта по результатам инженерно-геологических изысканий.

Стратиграфическая колонка

В соответствии с действующими регламентами, каждый чертёж геологического разреза, помимо графического изображения скважин и слоёв грунтового основания между ними, также содержит таблицу с дополнительной информацией. Данная таблица создаётся одновременно с построением слоёв грунтового основания и называется стратиграфической колонкой.

Данные материалы описывают геологический возраст грунтового основания или горной породы, её основные свойства, физико-механические характеристики и другие важные показатели. Стратиграфическая колонка составляется на основании детального анализа и изучения поверхности земной коры, истории её развития, а также идентификации характерных признаков для возможности её причисления к определённой эпохе,

Инженерно–геологический разрез

Перед составлением инженерно-геологического разреза, необходимо точно понять, для чего он нужен. Данный графический материал предназначен для анализа грунтового основания с целью определения возможности посадки капитального сооружения, назначения типа фундамента, статического расчета каркаса будущего объекта недвижимости.

Таким образом, проектировщик заинтересован в получении не просто основных сведений о составе грунтов и мощности слоёв, но также в заложении в расчётную схему основных физико-механических характеристик грунтов, которые формируются в виде упругоподатливой опоры под подошвой фундамента

Графически, инженерно-геологический разрез полностью повторяет обычный геологический разрез по слоям грунтов, но к чертежам добавляется таблица основных характеристик – плотности, несущей способности под штамповой нагрузкой, водонасыщения, коэффициента пористости, угла трения, показателя удельного сцепления и модуля деформации каждого грунта в составе основания под пятном застройки.

Используя эти данные, проектировщик принимает решение о назначении свайного, ленточного или плитного фундамента, а также об усилении или замене грунтового основания в пределах сжимаемой толщи.

Использование программного обеспечения для построения схемы

Современные компьютерные технологии давно развиваются в области строительной инженерии и геологии. Сегодня инженеру вовсе не обязательно строить разрез вручную, определять устья скважин, строить кривые, соединяющие их, в соответствии с масштабом чертежа.

Программное обеспечение оснащается удобным интерфейсом с обширными базами данных. Проектировщик может выбрать нужный состав грунта, назначить мощность слоя, заложить технические характеристики. После введения граничных параметров, программа автоматически выстраивает кривую линию между ранее введёнными отметками, с учётом наличия линз, уровня грунтовых вод и других параметров.

Программное обеспечение выводит на экран пользователя стратиграфическую колонку, назначает нумерацию каждого слоя грунта, штрихует их, в соответствии с международными стандартами, а также оформляет штамп, рамки и другие элементы для распечатки готового чертежа, как обязательного графического приложения к отчёту об инженерно-геологических изысканиях.

Заключение

Инженерно-геологический разрез – это отдельная часть изысканий, которая предполагает графическое изображение слоёв грунтового основания расположенных между соседними скважинами. Построение производится методами экстраполяции и интерполяции, подробным анализом отметок подошвы каждого слоя. В зависимости от назначения отчёта, может потребоваться стратиграфическая колонка, а также описание физико-механических характеристик грунтового основания для возможности выбора нужного типа фундамента и принятия решения об усилении грунтов. Современные технологии позволяют полностью отказаться от ручной разработки чертежей, так как программное обеспечение автоматически выстраивает разрезы после введения граничных параметров в соответствующих графах.

Что это такое и зачем оно нужно?

Визуализация экстерьера жилого дома с помощью BluEntCAD

Вы не можете успешно выполнить какой-либо строительный проект без чертежа плана фундамента .

Без прочного фундамента ваше здание будет опасным и ненадежным и не прослужит долго. Очень важно, чтобы конструкция была сейсмостойкой, а также устойчивой к дождю и ветру.

В этой статье мы познакомим вас с определением и важностью планов фундамента.

Содержание

  • Что такое фонд?
  • Что такое план чертежа фундамента?
  • Требования к чертежу плана фундамента
  • шагов по созданию чертежа основания
  • Разница между планом фундамента и планом подвала
  • Заключение

Что такое фонд?

Прежде чем мы приступим к чертежам плана фундамента, давайте определимся с фундаментом.

Фундамент – самая нижняя часть конструкции, зажатая между зданием и землей. Его цель – распределить нагрузку от дома на почву. Крайне важно, чтобы он выдерживал вес здания.

Обычно фундамент строится из монолитного бетона или кирпичной кладки, такой как кирпич или бетонные блоки.

Кирпичная кладка устойчива к повреждениям от почвы и влаги и имеет высокую прочность на сжатие. Каменный фундамент защищает другие материалы, выступая над землей. Такой фундамент обычно армируется другими материалами, например металлом.

В некоторых случаях фундамент создается с опорами или столбами из обработанного дерева. Они либо опираются на бетонные или каменные подушки, либо вбиваются глубоко в почву. Пирсы и столбы часто используются там, где земля подвержена затоплению, или когда кто-то строит на водоеме или рядом с ним.

Трудно переоценить важность правильной закладки фундамента. Плохая основа имеет эффект домино. Если он не служит устойчивой отправной точкой, то стены, опорные балки и основание последуют его примеру.

Таким образом, если вы не вложите необходимые средства в чертеж плана фундамента, это может привести к тому, что здание станет опасным и потребует дорогостоящих модификаций и ремонта.

Что такое план чертежа фундамента?

Чертеж плана фундамента предлагает вид здания в плане, то есть вид сверху на стены фундамента. Он показывает:

  • Район и локации.

  • Фермы, балки, колонны/пирсы и проемы.

  • Размеры и внутреннее устройство.

Планы фундамента в основном используются строительной бригадой и являются частью строительной документации. Как следует из их названия, они предполагают разработку плана фундамента здания.

Создание плана фундамента является узкоспециализированной функцией. Как правило, это делается инженером-строителем и включает в себя обширное изучение как грунта под фундаментом, так и материалов, используемых для фундамента.

План фундамента основывается на информации, содержащейся в планах фасадов, планах этажей и плане участка.

План этажа от BluEntCAD

Требования к чертежу плана фундамента

Следующий контрольный список функций поможет вам гарантировать, что ваш план соответствует требованиям. Он не является исчерпывающим, но служит хорошим ориентиром:

  • Размеры и расположение дверей

  • Отопительные приборы

  • Наружные стены

  • Существующие пристроенные конструкции

  • Расположение сантехники

  • Датчик дыма

  • Расположение дровяной печи

  • Расположение камина

  • Дренажи и поддон (при необходимости)

  • Размеры и названия комнат

  • Размеры и расположение окон

  • Фундаменты фундаментных стен, колонн и опор

  • Гномьи стены

  • Размеры и примечания

Если план фундамента предполагает нестандартную конструкцию или представляет собой плиту на уровне грунта, необходимо представить профессиональный штампованный проект.

Этапы создания чертежа основания

  • Выберите местоположение конструкции

  • Выберите масштаб для вашего чертежа

  • На плане этажа найдите очертания фундаментных стен

  • Чертеж фундаментных стен, колонн и опор

  • Используйте разрывы в стенах для обозначения дверей, окон, вентиляционных отверстий и отверстий для доступа

  • Фундаменты для фундаментных стен, затем для колонн и опор и, наконец, для дымоходов и каминов

  • При необходимости нарисуйте опорную балку с символом осевой линии

  • Отображение направления, шага и размера ферм перекрытий или балок

  • Добавить необходимые размеры и сечения

  • Буквенные обязательные примечания

  • Затененные настенные рисунки

Разница между планом фундамента и планом подвала

Можно легко спутать план подвала с планом фундамента, тем более что процедуры рисования обоих одинаковы.

Однако важно отметить их различия. Чертеж плана фундамента предоставляет необходимую информацию для людей, которые строят фундамент.

С другой стороны, план подвала включает как план фундамента, так и план этажа, а также показывает лестницы, окна, двери, внутренние стены и встроенные приборы светильников.

Заключение

Мы надеемся, что эта статья дала вам представление о чертежах плана фундамента.

Получить их правильно может быть сложно, и лучше всего это сделать с помощью профессиональных служб строительной документации . BluEntCAD обслуживает домостроителей, архитектурные и инженерные компании, дизайнеров домов и застройщиков для крупных и средних гостиничных, коммерческих и жилых проектов.

Готовы сделать ваш строительный проект успешным с точной строительной документацией ? Свяжитесь с нами сейчас!

Чертежи строительных инструкций. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С | Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески, мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов. под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть увеличен до минимума 2 6 дюймов



Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



Рисунок B-3 : Армирование ленточных фундаментов

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого грунта или при здание может быть подвержено землетрясению. Предполагается, что армирование деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы фундаментов минимальное армирование должно состоять из 2-х стержней № 4 (“”), уложенных продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



Рисунок B-4 : Бетонный пол в деревянной конструкции



Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром. их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a минимальная толщина 1″. Наружные стены лучше строить толщиной 8″. бетонный блок. Ненесущие перегородки можно соорудить из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемая минимальная арматура для конструкции из бетонных блоков выглядит следующим образом:

    1. Стержни диаметром 4 дюйма на углах по вертикали.
    2. Стержни диаметром 2 дюйма на стыках по вертикали.
    3. Стержни диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. Блоки 4 дюйма 1 бар
      6-дюймовые блоки 2 стержня
      8-дюймовые блоки 2 стержня

    6. Для армирования вертикальной стены используйте стержни, расположенные следующим образом:
    7. Блоки 4 дюйма 32
      6-дюймовые блоки 24
      8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других. Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на 6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью высота до поясного хода (кольцевой балки) у каждого дверного косяка.



Рис. B-8 : Альтернативные устройства фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с плита перекрытия. Состоит из серии плитных утолщений под стены с минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо уплотненный гранулированный материал.



Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм. Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



Рисунок B-10 : Альтернативная деталь перекрытия

Висячая железобетонная плита привязана к внешней балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в центрах 9 дюймов», а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках. столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.



Рисунок B-12 : Армирование подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-13 : Устройство усиления для Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-15 : Устройство усиления для Подвесные лестницы



Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G



АРХИТЕКТУРНО-КОНСТРУКЦИОННЫЕ ЧЕРТЕЖИ

АРХИТЕКТУРНО-КОНСТРУКЦИОННЫЕ ЧЕРТЕЖИ

КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ И ДИЗАЙН

Общие чертежи
Общие чертежи состоят из планов (вид сверху) и фасадов (вид сбоку или спереди), выполненных в относительно небольшом масштабе. Оба типа чертежей используют стандартный набор архитектурных символов. Наиболее распространенными планами строительства являются планы участка, планы участка, планы фундамента, планы этажей и планы каркаса. Мы обсудим каждый из них в следующих параграфах.

План участка
На плане участка, показанном на рис. 7-30, показаны контуры, границы, дороги, инженерные коммуникации, деревья, сооружения и любые другие существенные физические объекты на строительной площадке или рядом с ней. Он показывает расположение предлагаемых структур в общих чертах. На этом плане также показано расположение углов относительно опорных линий, показанных на графике, которые могут быть расположены на площадке. Показывая как существующие, так и готовые контуры, план участка предоставляет важные данные для грейдеров и экскаваторов.

План участка
На плане участка показаны геодезические отметки, включая реперы (BM), отметки и требования к уклону. Геодезисты используют план участка, показанный на рис. 7-31, для установки углов и периметра здания, используя доски для обрешетки и колья. План участка содержит необходимые данные для планировки здания.


План фундамента
План фундамента представляет собой вид конструкции в плане. То есть он выглядит так, как будто его спроецировали на горизонтальную плоскость и пропустили через конструкцию. В случае с планом фундамента плоскость находится немного ниже уровня верха стены фундамента. План на Рисунке 7-32 показывает, что основной фундамент состоит из 12-дюймовых и 8-дюймовых стен из бетонных блоков (CMU) размером 28 футов в длину и 22 фута в поперечном направлении. Нижняя часть каждой продольной секции стены должна иметь толщину 12 дюймов, чтобы обеспечить бетонный выступ шириной 4 дюйма.

Балка, проходящая через центр здания, будет поддерживаться на концах двумя бетонными пилястрами размером 4 на 12 дюймов, упирающимися в торцевые стены фундамента. Промежуточная поддержка балки будет обеспечена двумя бетонными опорами размером 12 на 12 дюймов, каждая из которых опирается на распорные опоры размером 18 на 18 дюймов и глубиной 10 дюймов. Пунктирные линии вокруг стен фундамента указывают на то, что эти стены также будут опираться на распорные фундаменты.



План этажа
Планы этажей представляют собой виды здания, как если бы секущие плоскости были проведены через здание по горизонтали. Секущую плоскость обычно берут на высоте 5 футов 0 дюймов над показанным полом.

Способ построения плана этажа от фасада к секущей плоскости и далее к плану этажа показан на Рисунке 7-33. Архитектурный или структурный план этажа показывает структурные характеристики здания на уровне плоскости проекции. На механическом плане этажа показаны системы водопровода и отопления, а также любые другие механические компоненты, кроме электрических. На электрическом плане этажа показаны системы освещения и любые другие электрические системы.

План каркаса
План каркаса пола (Рисунок 7-34) представляет собой вид в плане расположения ферм, балок и балок. Балки и двойной каркас рисуются в том положении, в котором они будут занимать готовое здание. Балки не требуют размеров в каждом месте. В примечаниях содержится необходимая информация, в данном случае «2″ на 8″ балки с шагом 16 дюймов по центру (ОС).
Перемычка также нарисована в положении, перпендикулярном балке, но обозначена примечанием как «перемычка 2-1» x 3». Пролет балки определяет количество необходимых рядов поперечного перекрытия. Расстояние между рядами не должно превышать 7-8 футов. Следовательно, для 14-футового пролета может потребоваться только один ряд перемычек, а для 16-футового пролета требуется два ряда. В примечаниях также указаны проемы в полу, триммеры, пластины или двойники для поддержки более высоких нагрузок на пол.

На планах каркаса пола не указаны размеры длины отдельных частей. Строитель может определить их по габаритным размерам здания, размерам каждого отсека или расстояниям между колоннами или стойками.
Планы каркаса стен (Рисунок 7-35) показывают расположение и способ обрамления проемов и высоту потолка, чтобы можно было вырезать стойки и стойки. Поскольку это вид на вертикальную плоскость, план каркаса стены не является планом в строгом техническом смысле. Однако практика называть это планом стала всеобщим обычаем.

Планы каркаса крыши для деревянного каркаса строятся так же, как и план каркаса пола. Стропила показаны так же, как и балки, причем стропила показаны перекрывающими здание и поддерживающими крышу.

План инженерных сетей — это план этажа, на котором показано расположение отопительных, электрических, водопроводных и других инженерных систем. Планы коммунальных услуг используются в первую очередь рейтингами, ответственными за коммунальные услуги, и не менее важны для застройщика. Большинство инженерных сооружений требуют, чтобы в стенах, полах и крышах оставались отверстия для ввода или установки инженерных сооружений. Строитель, возводящий бетонную фундаментную стену, должен изучить планы инженерных коммуникаций, чтобы определить количество, размеры и расположение отверстий, которые он должен оставить для инженерных сетей.


Фасады
Фасады показывают переднюю, заднюю и боковые стороны конструкции в том виде, в каком они проецируются на вертикальные плоскости. Изучение чертежа фасада (рис. 7-36) дает вам рабочее представление о внешнем виде и расположении конструкции.
Обратите внимание, что поверхности стен этого дома будут состоять из кирпича, а кровельное покрытие – из композитной черепицы. Верх стропильной пластины будет на 8 футов 2 1/4 дюйма выше уровня готового первого этажа, а верх готовых дверных и оконных проемов на 7 футов 1 3/4 дюйма выше того же уровня. Крыша будет двускатной с подъемом на 4 дюйма на каждые 12 дюймов длины. Каждое окно, показанное на фасадах, обозначается заглавной буквой, которая идет с расписанием окон.

Детальные чертежи

Виды в разрезе
Виды в разрезе или разрезы предоставляют важную информацию о высоте, материалах, системах крепления и поддержки, а также о скрытых элементах конструкции. Начальное развитие сечения и то, как выглядит структура, разрезаемая секущей плоскостью по вертикали, показаны на рис. 7-37. Секущая плоскость не обязательно является непрерывной, но, как и горизонтальная секущая плоскость в планах зданий, может располагаться в шахматном порядке, чтобы включить как можно больше информации о конструкции. Как и фасады, разрезы представляют собой вертикальные проекции. Они также представляют собой подробные чертежи, выполненные в крупном масштабе. Это помогает в чтении и предоставляет информацию, которую нельзя получить на фасаде или виде в плане. Разделы делятся на типовые и специальные.

Типовые сечения (Рисунок 7-38) представляют собой среднее состояние всей конструкции и используются, когда элементы конструкции повторяются много раз. Вы видите, что он дает много информации, необходимой для тех, кто строит здание.
План фундамента, показанный на Рисунке 7-32, указывает, что основной фундамент этой конструкции будет состоять из прямоугольника из бетонных блоков размером 22 на 28 футов. На Рисунке 7-38 в разрезе А-А плана фундамента показано, что передняя и задняя части фундамента (размеры 28 футов) состоят из блоков CMU размером 12 на 8 на 16 дюймов, центрированных на бетонном основании размером 10 на 24 дюйма до неуказанной высоты. высота. За ними следуют 8-дюймовые блоки CMU, которые образуют 4-дюймовую балку для поддержки балок пола поверх 12-дюймовых блоков. При таком расположении 8-дюймовые CMU служат для формирования 4-дюймовой опоры для кирпича. Затем основная стена укладывается из стандартного лицевого кирпича размером 2 1/2 на 4 на 8 дюймов, опирающегося на CMU размером 4 на 8 на 16 дюймов.

Разрез B-B, показанный на Рисунке 7-39 плана фундамента, показывает, что обе боковые стены (измерения 22 фута) имеют толщину 8 дюймов и центрируются на 24-дюймовом бетонном основании на неуказанной высоте. На нем также изображена пилястра, особый участок стены, который должен быть построен для поддержки балки. На нем показано, что пилястра построена из CMU размером 12 на 8 на 16 дюймов, чередующихся с CMU 4 на 8 на 16 дюймов и 8 на 8 на 16 дюймов. Скрытые линии (штриховые линии) на блоках шириной 12 дюймов указывают на то, что толщина стены за пилястрой составляет 8 дюймов. Обратите внимание, как дополнительные 4 дюйма толщины пилястры обеспечивают центральную поддержку балки, которая будет поддерживать балки пола.

Детальные виды

Детальные виды представляют собой крупномасштабные чертежи строительных узлов и установок, которые не могут быть четко показаны в разрезах. На этих увеличенных чертежах более подробно показаны различные части, а также то, как они будут соединяться и размещаться.


Масштаб зависит от того, насколько сильно нужно увеличить рисунок, чтобы четко объяснить требуемую информацию. Детали обычно рисуются в большем масштабе, чем секции, обычно 1, 1 1/2 или 3 дюйма = 1 фут.
Стандарты архитектурных чертежей содержат детали, обычно используемые для установки таких элементов, как дверные рамы, оконные рамы, противопожарная защита и соединения материалов; однако их необходимо адаптировать к конкретному рисуемому зданию. Когда на самом деле существуют разные условия, избегайте использования «типичных» деталей; они будут вводить в заблуждение и вызывать путаницу. Дизайнер должен достаточно хорошо разбираться в конструкции, чтобы делать точные подробные чертежи для каждой уникальной ситуации. Детали
обычно используются для некоторых конкретных этапов и элементов конструкции, таких как фундаменты, двери, окна, карнизы и т. д. (рис. 7-40). Покажите их детали с применимым основным разделением строительных чертежей и сгруппируйте их так, чтобы ссылки можно было легко сделать из общего чертежа.
Используйте архитектурные символы (Рисунок 7-41), чтобы указать расположение дверей и окон на общих чертежах, чертежах в разрезе и деталях.

КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ И ПРОЕКТИРОВАНИЕ

Как составить план фундамента дома

Планы фундамента представляют собой чертежи в плане, показывающие расположение фундаментов, опор, фундаментных стен, колонн и опорных балок. Хотя размеры и детали элементов фундамента обычно разрабатываются инженером-строителем, особенно в случае больших зданий, они также включаются в архитектурный набор.

План фундамента имеет решающее значение для того, чтобы у дома был устойчивый фундамент, способный выдержать его вес и любые другие внешние силы, которые могут на него повлиять. Сюда входят такие вещи, как сильный ветер, дождь и землетрясения. План фундамента обычно создается одновременно с планом этажа и разрезом здания, но может быть выполнен и самостоятельно.

Если вы создаете полный комплект архитектурных чертежей, вам необходимо включить план фундамента. Получив от инженера-строителя детали конструкции и требования к расстоянию, вы можете разместить элементы на плане на основе этой информации и размеров дома.

Вот несколько стандартных шагов при создании плана фундамента дома:

  1. Выберите место для дома.
  2. Определите необходимое количество комнат.
  3. План крепления.
  4. Начертить план этажа.
  5. Добавьте вертикальную циркуляцию и структурные элементы, такие как лестницы или настилы.
  6. Выясните, куда идут такие коммунальные услуги, как вода и электричество.

Составление плана фундамента может оказаться сложной задачей, особенно если вы делаете это впервые. Однако выполнение упомянутых шагов может упростить процесс. Продолжайте читать, чтобы узнать больше о каждом этапе и важнейших факторах, которые следует учитывать при составлении плана фундамента.

Создавайте план фундамента только после того, как план этажа установлен

Хотя планы этажей постоянно меняются и корректируются, лучше всего подготовить этот план как можно ближе к завершению, чтобы вам не пришлось возвращаться и корректировать план фундамента.

По той же причине может быть полезно иметь секции здания как можно ближе к завершению. При составлении плана фундамента разрезы также помогают определить местонахождение различных элементов фундамента.

Расположение стен и размеры комнат напрямую влияют на схему фундамента, показанную ниже. Точно так же толщина несущих стен, в частности по периметру дома, влияет на ширину стен фундамента.

Учитывая важность плана этажа при создании плана фундамента, мы более подробно рассмотрим шаги, связанные с этим этапом, и то, как он в конечном итоге преобразуется в план фундамента. Но сначала давайте рассмотрим взаимосвязь между фундаментом и местом, на котором он стоит.

1. Выберите место для дома

На этом первом шаге задается ориентация дома, общие размеры конструкции и, следовательно, план фундамента.

Выберите подходящее место для строительства дома. Это место должно быть относительно ровным и свободным от крупных препятствий, таких как камни, деревья или валуны.

Также учитывайте местные строительные нормы и правила, состояние почвы, дренаж и другие факторы окружающей среды. Именно здесь инженер-конструктор, инженер-строитель или инженер-грунт может быть особенно полезен.

В некоторых районах может потребоваться, чтобы дом находился на определенном расстоянии от канала или реки для защиты от наводнений, в то время как другие могут ограничивать расстояние, на котором можно построить дом к линиям электропередач и другим столбам.

2. Определите желаемое количество комнат

Выясните, сколько комнат вы хотите иметь в своем доме, а также их размер. Это также поможет определить общие размеры вашего дома.

Не забудьте включить в свой план двери и окна для каждой комнаты и любых основных вертикальных проходов, таких как лестницы или структурные элементы, такие как палубы.

Было бы также полезно учитывать размеры техники, которую вы планируете установить в каждой комнате, а также сантехники. Это поможет определить общую площадь в квадратных футах, необходимую для каждой комнаты.

3. План оборудования

Помните, что вам нужно будет планировать все ваши приборы, светильники и другие предметы первой необходимости. Сюда входят встроенные полки и шкафы.

В дополнение к квадратным метрам, необходимым для спален или ванных комнат, не забывайте о других важных помещениях, таких как кухня или гараж.

Также не забудьте указать площадь коридоров и лестничных клеток. Вы можете использовать компьютерную программу или нарисованные от руки эскизы, чтобы определить точное количество необходимого пространства для всех ваших нужд.

4. Начертите план этажа

Если вы выбрали место и выяснили, сколько комнат вы хотите и сколько места каждая из них занимает, включая зоны доступа, такие как двери и окна. В этом случае составьте план этажа, на котором стены, двери, окна и мебель должны быть на своих местах.

Для достижения наилучших результатов при составлении плана я рекомендую выполнить следующие шаги:

  1. Начните с рисования контура комнаты. Квадратные или прямоугольные комнаты легче всего создать, и их будет легче измерить позже в процессе.
  2. Нарисуйте все двери, окна и лестницы, которые вы планируете иметь в каждой комнате. На них должны быть указаны их размеры.
  3. Добавьте легенду для каждого элемента, чтобы впоследствии было легко определить, что это за элементы.

Совет: Не забудьте пометить каждую дверь и окно в соответствии с их назначением. Например, может быть одна дверь для парадной или гаража, еще одна дверь для выхода внутрь или наружу дома и несколько окон повсюду.

5. Добавьте вертикальную циркуляцию и структурные элементы, такие как лестницы или настилы

Следующим шагом является добавление любой вертикальной циркуляции и структурных элементов, которые могут повлиять на ваш план фундамента. Это могут быть такие вещи, как лестницы или террасы, которые могут потребовать специального планирования в зависимости от их размера и расположения по отношению к дому.

Необходимо также учитывать расположение несущих стен и их толщину, так как это повлияет на планировку и ширину фундаментных стен. Имейте в виду, что для наружных стен любая поверхность, добавленная к стене, может потребовать расширения фундаментной стены.

Кроме того, при планировании террас не забудьте предусмотреть дренаж. Если есть проблема с дренажем, когда вода будет скапливаться под настилом во время ливней, лучше не строить на этом месте.

6. Выясните, куда идут коммунальные услуги, такие как вода и электричество

Прежде чем вы сможете построить план фундамента, последний шаг — выяснить, где будут проходить коммунальные услуги, такие как электричество и водопровод. Это включает в себя определение того, сколько инженерных коммуникаций будет необходимо, а также где они должны быть размещены.

Например, если в плане вашего дома требуется септик или если он будет на системе колодцев, вам нужно учесть необходимое пространство.

Это также относится к любым электрическим розеткам и функциям, для которых может потребоваться более близкая точка доступа, чем та, где вы устанавливаете основную сервисную панель.

Для получения дополнительной информации об этих шагах я рекомендую прочитать «Упрощенное проектирование фундаментов зданий» (доступно на Amazon.com). В книге объясняются ключевые действия в этом процессе, в том числе стабилизация откосов, осадки новых материалов и проектирование ключевых элементов фундамента.

Важнейшие факторы, которые следует учитывать при составлении плана фундамента

Теперь, когда вы знаете, как составить план фундамента для своего дома, вам следует помнить о нескольких важных моментах:

Уделите время и осторожность при планировании — При создании чертежей и эскизов для плана этажа уделите достаточно времени и внимания, чтобы ничего не упустить. Убедитесь, что все двери, окна, приборы, конструктивные элементы и электрические розетки имеют четкую и правильную маркировку.

Используйте правильное программное обеспечение — Используйте компьютерную программу, которая поможет вам разработать план фундамента, что даст вам наилучшие результаты и более точные измерения.

Если у вас нет доступа к такому программному обеспечению, используйте свое суждение при наброске деталей для каждой комнаты.

Будьте гибкими и адаптируемыми – Даже при самом лучшем плане фундамента ваш дом может в конечном итоге выглядеть немного иначе, чем вы себе представляли. При составлении своего плана и создании эскизов будьте готовы вносить изменения по ходу дела.

Также не забывайте о будущих планах по ремонту или расширению ванной комнаты. Оставьте для них достаточно места при составлении первоначального плана, чтобы впоследствии вы могли легко включить их в свой план этажа.

Помните: Строительство дома — это дорогой и трудоемкий процесс, поэтому вы должны быть уверены, что не столкнетесь с неожиданными проблемами. Будьте гибкими и адаптируемыми на протяжении всего процесса строительства, и все должно пройти гладко, когда придет время строительства.

F Соблюдайте соответствующие строительные нормы и правила. . Не забудьте убедиться, что план вашего дома соответствует всем строительным нормам. Вам понадобится разрешение на строительство фундамента, поэтому вам, возможно, придется представить свой план фундамента на утверждение, прежде чем что-либо завершать.

Заключительные мысли

При планировании фундамента дома очень важно все спланировать заранее. Это гарантирует, что вы не столкнетесь с какими-либо проблемами в будущем и сможете быстро исправить их, если это необходимо.

Обязательно заранее продумайте все возможные конструктивные элементы и планировку помещения, чтобы знать, какого размера они должны быть. Пометьте каждый элемент по мере продвижения, чтобы ничто не было упущено из виду.

Кроме того, помните, что лучший способ сделать это — использовать программу для черчения. Этот тип программы позволит вам заранее точно измерить все, чтобы знать, какие измерения использовать.

Источники
  • WikiHow: Как подготовить фундамент
  • Science Direct: Экспериментальное исследование полномасштабных пожаров в ограждении открытой планировки
  • GSA США: 1.3 Нормы и стандарты

Share this Post

900s Чертежи, используемые в проектировании и строительстве

Составление плана строительства перед началом строительства является обязательным . Он дает подробный обзор здания. Имея это в виду, сегодня для этой цели используются различные типы рисунков.

Помимо предоставления технических деталей в удобочитаемом формате, эти чертежи также необходимы для утверждения проекта .

Они устанавливают ориентир для процесса строительства и обеспечивают соответствие строительным стандартам.

Можно сказать, что эти строительные чертежи дают архитектуре возможность выразить свои идеи и концепции относительно любого здания.

Ниже перечислены большинство проектных и строительных чертежей. Все типы проектных и строительных чертежей можно разделить на следующие наборы чертежей:

  • Архитектурные чертежи
  • Чертежи конструкций
  • Чертежи ОВКВ
  • Электрические и сантехнические чертежи
  • Чертежи пожарных
  • Разные чертежи

Архитектурные чертежи представляют собой техническое представление здания, которое делается до начала процесса строительства. Они состоят из линий, проекций и основаны на масштабе 9.0010 .

1.

Архитектурный план – это вид с высоты птичьего полета на строительную площадку , которая включает основное здание и прилегающие к нему постройки.

Среди его широкого применения мы можем включить строительные чертежи для улучшения зданий и понимания объема строительных работ .

Наряду с этим помогает идентифицировать топографию здания, включая дороги, тротуары и т. д.

2.

Это расширенные варианты планировки помещения . Архитектурные планы этажей составляются независимо от того, будут ли они использоваться при строительстве дома, магазина или коммерческого проекта.

Приложения включают понимание размеров и различных видов рассрочки. Это помогает получить представление об использовании ограниченного пространства комнаты.

3.

Архитектура Чертежи разрезов позволяют архитектору рассматривать различные компоненты здания по вертикали. это 2-мерные изображения помогают получить представление как о видимых, так и о скрытых компонентах здания.

Другим типом поперечного сечения является Поперечное сечение стены , которое полезно для просмотра обеих сторон стены.

4.

Чертежи фасадов помогают архитектору понять фасад здания. Полезно знать о направлении солнца и ветра, соответствующем зданию.

Они также указывают высоту здания  и наружную и внутреннюю разметку, в которую входят двери, а также размеры окон.

5.

Ландшафтный рисунок представляет собой аэрофотоснимок всей территории, на которой построено здание. Сюда входят участки, предназначенные для деревьев, уличных фонарей, парков, бассейнов и всего остального .

Ландшафтные планы чаще используются для изображения внешней эстетики здания. Вы также можете включить в них дорожки, дороги, тротуары, парковочные места и многое другое.

6.

Чертеж отделки имеет тесную связь с чертежами фасадов, так как они также рассказывают о более мелких деталях здания .

Среди различных типов отделочных чертежей вы можете включить рисунки пола, тип и форму подвесного потолка, цвета краски, штукатурку, текстуры и еще много чего. Они важны для поддержания эстетической ценности конструкции.

7.

Проектировщики создают рабочие планы или строительные планы для подрядчиков до помочь им понять масштабы проекта .

К преимуществам такого плана относится удобство изготовления строительного материала в соответствии с общим проектом.

Рабочие чертежи также содержат условные обозначения, содержащие информацию о различных компонентах.

8.

Как следует из названия, на чертежах в разрезе конструкция показана в разрезе . Этот вид строительного чертежа помогает идентифицировать основные конструкции по отношению к другим окружающим конструкциям здания.

Кроме того, чертежи в разрезе также содержат информацию о типах материалов, которые будут использоваться в конструкции.

9.

В общей заметке чертежей нет. Он содержит подробную информацию о зданиях .

Сюда входят подзаконные акты , коды, длина, формы отображения, тип построения, легенды, сокращения и все остальное, что необходимо.

10.

Чертежи раскопок необходимы, чтобы знать длину, глубину и ширину котлована здания. В нем рассказывается о масштабах земляных работ, удалении грунта и процессе земляных работ.

Различные процессы, используемые для земляных работ, включают рытье траншей, стеновые шахты, проходку туннелей и другие.

11.

Исполнительные чертежи обеспечивают сравнение того, что было построено, с первоначальным планом .

Это может произойти из-за непредвиденных обстоятельств, подрядчики могут быть вынуждены изменить схему строительства и проект.

Исполнительные чертежи выполняются либо в процессе строительства, либо после завершения строительства.

12.

Однолинейные изображения структуры помещения. Линии нарисованы точно так, как будут разные конфигурации комнаты.

Имеет размеры комнат и положение дверей с соответствующей маркировкой. Линейный план дает общее представление о том, как будет распланирована вся комната.

13.

Чертежи проходки предназначены для структурных, механических, электрических, водопроводных и противопожарных систем. Они измеряют размеры всех проходов гильз/сердечников и валов через полы и стены, включая размер фактического отверстия и приблизительные размеры.

14.

Рабочие чертежи также являются своего рода руководством по строительству, которое олицетворяет то, как объект должен быть установлен, приспособлен или изготовлен .

В большинстве случаев рабочие чертежи готовятся подрядчиками и субподрядчиками. Кроме того, поставщики, производители и изготовители могут подготовить эти чертежи.

Рабочие чертежи обеспечивают соответствие оригинальному проекту и характеристикам объекта.

Следуйте этим рекомендациям: Советы по созданию точных рабочих чертежей

Узнайте больше о наших услугах по чертежам в цеху и сообщите нам, как мы можем повысить ценность вашего проекта.

15.

Существует множество установок, которые можно добавить в здание. Некоторые из них необходимы, например, вентиляция, отопление и система охлаждения.

Таким образом, план помощи при всех видах установки может быть полезен подрядчикам и команде разработчиков.

От самых сложных структур, таких как центры обработки данных, до диспетчерских, такие чертежи также важны с точки зрения управления .

16.

Чертежи расположения также называются чертежами общего вида . Они сделаны для демонстрации композиции всего проекта.

И если в этом проекте есть несколько частей и зданий, которые должны быть построены, чертеж местоположения будет включать детали для всех из них.

Под него можно добавить фасады, проекции, различные планы и разрезы .

17.

План размещения охватывает большую территорию. Этот вид строительного чертежа требует, чтобы архитектор проверил всю территорию, на которой будет построено здание.

Также называется Чертежи общего вида , они представляют объекты и, что более важно, они показывают взаимосвязь между различными стадиями развития здания.

«Жизнь — это искусство рисования без тебя» Ластик — Джон В. Гарднер

Узнайте больше об услугах по архитектурному проектированию, мы будем рады помочь вам!

Строительные чертежи также называются инженерными чертежами, и они сосредоточены на структурном аспекте здания. Эти чертежи включены в документы предложения и служат руководством для рабочей силы.

18.

Расположение колонн усиливает дизайн и рисунок колонн всей конструкции . Этот план разделен по этажам и определяет точный размер и расстояние между каждой колонной здания.

Чертежи компоновки колонн также облегчают подрядчикам понимание планировки всего здания.

19.

Цокольные балки представляют собой еще одну форму балочной конструкции, усиливающую несущую систему здания.

Компоновочные чертежи цокольных балок демонстрируют положение, длину и сечение цокольных балок . Здесь тоже чертежи цокольных балок выполняются поэтажно.

20.

Перемычки – это еще одна форма несущей конструкции, которая делается над дверями и окнами.

Это усиленные конструкции, предназначенные для обеспечения прочности той части здания, которая находится над окнами и дверями.

На этих чертежах вы найдете правильное положение, размеры и количество перемычек на каждом этаже.

21.

Балка крыши предназначена для усиления общей конструкции здания. Балка крыши представляет собой треугольную конструкцию, которая обычно делается на вершине здания и поддерживает крышу. Балки крыши обычно изготавливаются из дерева, но они также могут быть изготовлены из стали или бетона.

22.

Компоновка скатов крыши более наглядно выполнена в архитектурном программном обеспечении AutoCAD.

Основное назначение плит кровли — предоставить подробный отчет о полах, поверхностях крыш и других подобных поверхностях , которые требуют точной информации о границе.

23.

Блочный план представляет собой представление более широкой территории, которая находится вблизи основного строящегося здания .

План квартала может включать прилегающие здания, дороги, границы и другие подобные компоненты.

Что еще более важно, блочный план представлен в масштабе, что также означает, что он охватывает большую площадь.

24.

Планы каркаса аналогичны макетам балок. Они предлагает информацию о каркасе , размерах и положениях балок .

Каркасные планы полезны для строителей, поскольку они могут легко понять и разметить планы крыши, пола и других конструкций, которые являются важной частью здания.

25.

Чертежи компонентов в основном называются чертежами, предоставляемыми производителем продукта.

Эти виды планов снабжены чертежами компонентов, что обеспечивает подробное представление о его маркировке и различных составных частях.

26.

Концептуальные чертежи больше похожи на первый эскиз строительного проекта, который делается в первую очередь.

Они не очень детализированы или различимы. Концептуальные чертежи похожи на грубых эскизов здания и близлежащих территорий .

Они чаще используются для описания обзора здания потенциальным клиентам или заинтересованным сторонам.

27.

Любое здание может потребовать установки некоторых инженерных объектов или компонентов. Итак, инженерный чертеж равен направлен на удобное строительство или размещение подобных сооружений .

Это скорее руководство, помогающее подрядчику и инженеру, они работают синхронно друг с другом и получают желаемые результаты.

28.

В строительной отрасли эти типы чертежей делаются для изображения соединения между двумя компонентами конструкции.

На нем показано, как различные части этой структуры сочетаются друг с другом. Он имеет все виды дизайнов и узоров, включая 3D, виды в разрезе и фасады .

29.

Конструктивные чертежи чем-то похожи на концептуальные чертежи. Это означает, что они также полезны в случае получения новых конверсий для конкретного проекта.

Они также полезны при предложении проектов заинтересованным сторонам, а затем предоставляют проектировщикам грубую идею для ознакомления.

Чертежи также могут служить эталоном или использоваться для сравнения.

30.

Планы фундамента не обязательно являются планами подвала или первого этажа. План фундамента можно сделать для любого этажа здания .

Целью создания этих планов является передача размеров, размеров, форм и каждой отдельной конфигурации пола. Фундаменты также являются важной частью плана фундамента.

Электрические чертежи — это электрические схемы и руководства, содержащие информацию об электрических цепях и других системах в здании.

Сантехнические чертежи аналогичны электрическим чертежам и демонстрируют выходы воды и систему трубопроводов здания.

31.

Чертеж

представляет собой подробное описание всех электрических соединений, розеток, светильников, выключателей, освещения, вентиляторов и всего остального.

Эти чертежи служат опорой для электриков, позволяя им понять расположение проводки на полу.

На электрическом чертеже также указана грузоподъемность и информация о системах кондиционирования воздуха или отопления.

32.

Как и на электрических чертежах, на планах строительства сантехники указана маркировка и расположение компонентов сантехники .

Сюда входят канализационные трубы, водопроводные трубы, системы канализации и все остальное, что связано с сантехникой здания.

Может также включать расположение кранов и других водовыпусков на каждом этаже. Кроме того, здесь вы можете узнать, как Revit может импровизировать при создании проектов сантехники.

33.

Также называемые механическими чертежами, чертежи HVAC предоставляют информацию о системах отопления и вентиляции.

Они также включают в себя схемы и схемы кондиционирования воздуха, которые должны быть установлены внутри здания.

Чертежи HVAC дают представление об этих сложных системах и помогают строителям соответствующим образом планировать процесс строительства.

34.

Чертежи пожаротушения составляются до начала строительства здания. Вычерчивают схему размещения пожарных рукавов, точек, водовыпусков и всего остального.

Они также излагают план противопожарной защиты и системы безопасности, которые должны быть установлены.

35.

Это чертежи любой геометрической структуры, которую необходимо построить.

Детальные чертежи могут включать что угодно, от небольшого здания до большого моста или даже туннеля.

Эти чертежи более подробные и обращают внимание на сложные конструкции и детали любого строительного проекта .

36.

Перспективный чертеж подчеркивает пространственные аспекты здания, а также показывает его трехмерные объемы .

Это реалистичные изображения строящегося здания. В дополнение к этому существуют различные типы перспектив, основанные на точках схода.

36.

Производственные чертежи представляют собой руководства, передающие информацию рабочим и руководителям о процессе строительства.

Наряду с материалами имеет размеры, материалы, инструменты, сборку и другие. Производственные документы содержат инструкции и рассказывают, как выполнить эти требования.

38.

Чертежи в масштабе демонстрируют более крупные объекты, так как их невозможно нарисовать в исходном размере. Таким образом, это означает, что каждый чертеж здания представляет собой чертеж в масштабе.

Например, план местности имеет масштаб 1:1000, план местности — 1:200, план этажа — 1:100 и т. д.

Чем больше размер строящегося объекта, тем выше будет склонность шкалы .

39.

Технические чертежи также имеют широкое значение в отношении строительного проекта.

Основная цель технических чертежей состоит в том, чтобы показать, как объект функционирует . В отличие от художественных рисунков, эти рисунки выполняются с одной конкретной целью.

В этом смысле почти каждый чертеж, подготовленный до, во время и после строительства, можно назвать техническим чертежом.

40.

Чертежи для представления подготовлены со ссылкой на подзаконные акты, разработанные и введенные в действие органом .

Они направляются властям на утверждение и включают индексные планы, подробные чертежи, чертежи фасадов и другие планы в разрезе.

41.

Модели идут после чертежей. Они подготовлены для большего здания и олицетворяют то, как будет выглядеть здание, когда оно будет завершено.

Преимущество создания моделей заключается в том, что они помогают архитектуре выявить трудности . На модели все понятно, конструкция, фасад, внутренняя и внешняя детализация.

42.

Некоторые проекты строятся вокруг рек или ручьев. В этом случае экологические планы дают представление о том, как будут управляться эрозия и седиментация. Не только это, но и эти рисунки также говорят о процедурах удаления растений и механизмах утилизации химикатов. Более того, у него также есть процедуры и планы по смягчению вредных последствий.

42.

Презентационные рисунки готовятся как часть предложений, для выставок или даже для публикаций.

Эти типы рисунков могут включать в себя любые виды рисунков, которые обсуждались ранее.

Завершение

Строительные чертежи дают представление о развитии здания. Они производятся на разных этапах.

Некоторые планы необходимо составить до начала строительства, в то время как другие составляются во время строительства сооружения.

Наличие этих рисунков в руке дает массу преимуществ. Они действуют как руководящие принципы для каждого строителя, руководителя и строителя.

Чтобы помочь вам в этом, вот контрольный список для создания идеальных дизайнерских чертежей.

  1. https://www.smartsheet.com/how-to-read-construction-plans
  2. https://theconstructor.org/building/drawing-types-construction/24524/
  3. https://civilseek.com/building-drawing/
  4. http://dailycivil.com/types-drawings-used-building-construction/
  5. https://www. aboutcivil.org/list-drawings-buildings.html
  6. https://www.designingbuildings.co.uk/wiki/Types_of_drawings_for_building_design

Понимание чертежей в разрезе – archisoup

Среди многих видов в наборе архитектурных планов очень немногие приближаются к чертежу в разрезе. В то время как планы этажей, фасады и перспективы привлекают наибольшее внимание, разрезы играют жизненно важную роль в рассказе о здании в целом.

Без них мы не смогли бы увидеть и сообщить, как пространства и объемы здания соединяются и объединяются. В этой статье мы рассмотрим все основы рисования сечений, а также советы и ресурсы, которые помогут улучшить вашу презентацию.

Что такое разрез?

Вкратце, чертеж в разрезе — это вид, изображающий вертикальную плоскость, проходящую через часть проекта. Эти виды обычно представлены в виде аннотированных линий сечения и меток на планах этажей проектов, показывающих расположение секущей плоскости и направление взгляда.

Мы предлагаем подборку этих этикеток и примеры с полными комментариями в нашем шаблоне AutoCAD здесь.

Сечения могут быть ортогональными видами, где чертеж показан параллельно и двумерно, или видами в перспективе с трехмерной глубиной.

архисоуп.

Никогда больше не ищите ни одного блока САПР.

Нет буквально ничего хуже, чем тратить драгоценное время рисования, пытаясь найти «правильный» блок, символ, штриховку или правильную толщину линии. Этот набор шаблонов устраняет все догадки.

купить сейчас

Какова его цель?

Чертежи в разрезе помогают лучше понять внутренние части здания, показывая многие ключевые элементы, которые иначе не были бы видны на других видах.

Они могут отображать сложные детали в различных масштабах, чтобы обогатить рисунки информацией и дополнительными визуальными ориентирами.

Клиенты смотрят на секции, чтобы увидеть взаимосвязь и ограждения внутренних пространств. Консультанты просматривают разделы, чтобы помочь в точном проектировании инженерных компонентов, а строители обращаются к разделам во время строительства, чтобы убедиться, что все построено, как запланировано.

Почему они важны?

Четкий набор чертежей в разрезе имеет решающее значение для понимания заинтересованными сторонами внутреннего устройства здания. Они играют ключевую роль в соединении информации с фасадов и внешних видов с планами этажей и внутренними видами.

Некоторые из самых сложных современных зданий лучше всего характеризуют их разрезы, потому что их истинные формы часто не видны с внешних фасадов. В проектах со сложными и динамичными уровнями используются креативные рисунки разделов, чтобы проиллюстрировать идеи для их полной оценки.

Что должен показывать раздел?

Сечения могут отображать отношения между полами, стенами, окнами, потолками, крышами и другими элементами, пересекающими секущую плоскость. Они также могут показать, как такие элементы, как стекло, бетон и облицовка, собираются вместе с уплотнениями, изоляцией и деталями заделки.

Эффективный раздел — это тот, который иллюстрирует информацию, отсутствующую в других представлениях. Например, может быть трудно увидеть толщину плиты перекрытия на фасаде или пустоты на плане этажа, но на чертеже в разрезе можно легко показать и то, и другое.

Аналогичным образом контурные линии на участке являются хорошим индикатором наклонной поверхности, но визуализация крутизны без визуального ориентира на участке может оказаться сложной задачей.

Как читать раздел

Представьте себе кусок торта, на котором видны слои глазури и начинки от основания до верхних декоративных элементов. Чертеж сечения очень похож, со слоями и историями в полном отображении.

Будь то целая секция здания или небольшая столярная деталь, принцип остается тем же.

Для типичной секции здания вы, скорее всего, увидите смесь земли, структурных элементов и архитектурных особенностей. Первый шаг к его чтению — найти линию разреза на плане этажа. Там вы сможете ориентироваться с расположением секции в здании.

После анализа областей, пересекаемых линией разреза, вы можете обратиться к видам фасадов, чтобы понять, какие элементы экстерьера показаны. После этого большая часть раздела должна начать обретать смысл, и у вас будет четкое представление о пространстве и функциях, которые вы видите.

Типы сечений и стили сечений

Деталь – Чертеж детали относится к любому отдельному или увеличенному виду конкретной детали или элемента, показывающему дополнительный уровень детализации и дающему более полное описание компонентов в нем.

Детальный раздел часто используется, чтобы показать, как собираются вместе мелкие детали. Обычно они характеризуются большим количеством выносок и меток, а также широким разнообразием стилей линий и образцов штриховки для различения материалов и масс.

Полная – Полная (или типовая) секция имеет линию разреза, проходящую через здание или объект. Они полезны для получения полного, большого изображения внутри конструкции. Эти разделы показывают полный срез здания сверху донизу, чтобы обеспечить обзор оболочки здания и пространств между ними.

Половина – Полуразрез, как следует из названия, представляет собой вид, на котором вырезана только половина объекта, а другая половина показана в виде фасада. Это означает, что удаляется только четверть объекта, а остальная его часть остается нетронутой.

На плане этажа половинные секции имеют линию разреза, которая обычно поворачивается под углом 90 градусов от средней точки, образуя отверстие, которое позволяет вам видеть как интерьер, так и экстерьер в одном виде.

Площадка — Разрезы площадки — это способ разрезать всю площадку вместе с элементами рельефа и земли, чтобы показать макросвязь всех структур в застройке. Это наиболее подходит для комплексов, состоящих из нескольких зданий, сгруппированных вместе.

Вы также увидите много разделов сайта для проектов на крутых склонах холмов или вдоль пляжа. Эти виды предлагают полезные визуальные ориентиры для топографии и градации земель, таких как работы по выемке и засыпке и подземные пространства.

Продольный – Продольный разрез выполняется вдоль длинной оси конструкции. Это полный продольный разрез, показывающий структуру целиком сверху донизу. Продольные разрезы распространены в архитектурных планах как одно из основных требований к разрешениям и строительству.

Смещение — Сечение со смещением включает секущую плоскость, которая не проходит по прямой линии. Вместо этого линия имеет много отклонений, поскольку она пересекает структуру, чтобы включить разные объекты в один и тот же вид. Отклонения обычно выполняются под прямым углом, чтобы показать разную глубину разреза при сохранении одной и той же плоскости обзора.

Перспектива – Перспективные секции используются в основном в презентационных целях, чтобы проиллюстрировать идеи и передать дизайн клиенту. Эти разрезы изображают трехмерную глубину за плоскостью сечения, чтобы показать такие вещи, как пространство, отделка, мебель, люди и свет.

Разорванный — Разрывной разрез — это справочный вид, в котором одна или несколько частей опущены, чтобы показать только основные аспекты чертежа. Вместо того, чтобы изолировать область в целом, в разбитых разделах используются линии разрыва, обозначающие продолжение и пропуск.

Этот метод идеально подходит для детальных видов, чтобы уменьшить общий размер без ущерба для содержания и информации чертежа. Стены и полы обычно разделяются линиями разрыва из-за их длины и непрерывности.

Poche — Poche — это стиль представления сечения, который включает заполнение, штриховку или затенение компонентов разреза, чтобы отличить элементы среза от спроецированных граней. В разрезе poche чаще всего используется для полов, стен и балок. Можно использовать различные образцы штриховки и непрозрачности, чтобы упростить различение различных материалов, структурных элементов и отделки.

Затенение — Затенение используется в качестве стиля раздела для создания тонких градиентов света и тени на внутренних стенах раздела. Этот метод можно применять для более эффективного объяснения того, как источники света, как естественные, так и искусственные, освещают внутренние помещения здания.

Линия – Штриховой рисунок состоит из чистых линий без какого-либо цвета, оттенка или тени. Участки линий могут упростить измерение чертежей на месте, поскольку голые линии видны точнее, чем сплошные цвета или градиентные тени. Технические чертежи для строительства часто выполняются в виде штриховых чертежей, чтобы сохранить как можно больше информации.

Косой – Косые сечения изготавливаются путем врезания непрямоугольных плоскостей в здание или объект. Эти линии сечения проводятся по диагонали, а не по горизонтальной или вертикальной плоскостям проекта. Наклонные сечения обычно используются для круглых или радиальных конструкций, чтобы покрыть области, которые недостаточно показаны поперечными и продольными сечениями.

Как нарисовать сечение?

Существуют разные подходы к созданию чертежей в разрезе в зависимости от того, с какими материалами и программами вы работаете, но общий процесс остается неизменным. Следующие этапы освещают основы создания раздела с нуля, и эти шаги применимы как для ручного, так и для цифрового черчения.

Разрезать секцию – Первый шаг – решить, где сделать разрез. Это включает в себя размещение линии разреза, направление взгляда, комнаты, которые должны пересекаться, и другие важные элементы, которые вы хотите включить в чертеж. Убедитесь, что линия разреза последовательно размещена на всех планах этажей, а также, при необходимости, на фасадах.

Ссылка на все соответствующие виды – Ссылка на затронутые виды для создания контура здания и подготовки чертежа с соответствующими размерами и масштабом.

Нарисуйте внутренние компоненты – Добавьте внутренние стены, окна, двери, потолок, оборудование и приспособления по мере необходимости. Рекомендуется регулярно делать перекрестные ссылки на представления, чтобы обеспечить точность и правильность.

Добавьте необходимую графику – После того, как основные компоненты будут нарисованы, вы можете добавить образцы штриховки для вырезанных стен, земли, гравия, древесных волокон, отделки и изоляции.

Добавить аннотации – Аннотации являются важной частью архитектурных разделов. Это когда вы добавляете важную информацию с метками, выносками, тегами и размерами.

Уточнить презентацию — Независимо от того, предназначен ли раздел для использования в строительстве или для презентации, всегда важно сделать его ясным и кратким, чтобы обеспечить удобочитаемость. Для технических чертежей это может означать очистку линий и настройку шрифтов для оптимальной читаемости. Для презентации это может включать добавление цвета и других изображений, чтобы упростить понимание.

Улучшите свои навыки черчения с помощью курса — Чтобы узнать больше о том, как делать чертежи в разрезе, вот несколько полезных классов, которые помогут вам с подробными инструкциями и демонстрациями:

  • Введение в черчение и аннотирование в AutoCAD
  • Архитектурные эскизы
  • Архитектурный раздел Photoshop
  • Создание архитектурного плана, разреза и фасада с помощью Autodesk AutoCAD
  • 3 вещи, которые улучшат ваши сечения в архитектуре

Как улучшить чертежи разрезов

Толщины линий

Толщины линий имеют разную толщину для представления линий. Их можно использовать для представления расстояния, переднего и заднего плана, значимости и деталей.

В разрезе основные архитектурные элементы могут быть показаны жирными линиями, а мелкие детали, такие как узоры на стенах и растительность, могут быть показаны тонкими линиями. Промежуточные элементы, такие как двери и окна, можно показать средними линиями.

Веса линий помогают добавить иерархию и характер, а в таких видах, как разделы деталей, они могут обеспечить четкое различие между различными деталями и материалами.

Текстуры

Текстуры могут придать реалистичности чертежам разрезов. Их можно использовать для таких элементов, как отделка, небо, дороги, трава и материалы, чтобы сделать вид более реалистичным и привлекательным.

Текстурированные секции также легче понять, так как они связаны непосредственно с платой материала без необходимости читать ярлыки отделки или выноски материалов.

Свет и тень

Свет и тени можно добавлять к секциям для увеличения глубины и контраста между пространствами. Они также могут помочь передать различную атмосферу из комнаты в комнату.

Особенно в проектах с уникальными проемами свет и тень в разрезе могут показать, как окна, световые люки и пустоты отражают свет в интерьере.

Вырезы

Вырезы могут оживить секции с изображением людей, растений, животных и автомобилей. Эти изображения можно использовать для заполнения пространства и придания ему большего сходства с готовым продуктом. Их также можно использовать, чтобы проиллюстрировать, как пространство меняется во время определенных ситуаций, таких как события, собрания и особые случаи.

Мебель

Мебель в пространстве дает лучшее представление о размере и масштабе. Это может сделать раздел более презентабельным и информативным, а пользователи смогут визуализировать собственную мебель и стиль жизни, вписывающиеся в дизайн.

Перспектива

Перспектива может быть включена в разрез, чтобы показать глубину и внутреннюю часть. Перспективный разрез можно начертить, смоделировать или визуализировать.

Такие секции предпочтительны для презентаций, потому что они стягивают больше линий внутрь и обнажают больше внутренних стен и потолков, создавая впечатление настоящего здания.

Часто задаваемые вопросы

Что такое сечение в техническом чертеже?

Сечение — это процесс рисования объекта в разрезе, чтобы показать его внутреннюю конфигурацию. Это делается для того, чтобы заглянуть внутрь объекта через стратегические разрезающие плоскости, которые несут важную информацию для строительства или производства.

Воображаемые разрезы показывают внутренние детали для справки во время реализации.

В чем разница между фасадом и разрезом?

Фасады и разрезы показывают вертикальный характер проекта, однако разница заключается в том, что фасады представляют собой вид на внешний фасад, а разрезы представляют собой срезы, показывающие интерьер.

Чтобы построить здание, необходимы как фасады, так и разрезы, чтобы эффективно передать дизайн и структуру в целом.

Чем отличается разрез от детали?

Под разрезом понимается любой чертеж, на котором изображен вертикальный разрез объекта или здания, в то время как на подробном чертеже показана определенная область с дополнительными техническими уровнями, выносками, метками и информацией.

Чертеж детали может быть планом, фасадом, разрезом или любым другим видом, если он показывает увеличенный или более описательный аспект определенной части или области.

Что означает раздел AA?

Термин «сечение AA» относится к первому разрезу и виду линии сечения. Представленное на плане с помощью аннотации (часто круглого кружка) в конце линии разреза или с помощью основной надписи на чертеже, обозначение может иметь формат AA, A, A1 или другие форматы в зависимости от вашей отрасли и стандартов фирмы.

Названия разделов затем следуют в алфавитном или числовом порядке (BB, CC, DD и т. д.) или в обоих, чтобы обозначить следующие виды разрезов для рассматриваемого проекта. Они также обычно соотносятся с номером листа и порядком их представления на листе.

Что такое поперечное сечение на чертеже?

Поперечный разрез — это вид, созданный разрезанием короткой стороны здания. Плоскость сечения лежит перпендикулярно продольному сечению и таким же образом используется для отображения внутренней части здания. Для квадратных зданий, объектов и сборок поперечное сечение может означать любое сечение, разрезанное по горизонтали или вертикали, показывающее внутреннюю часть.

Почему я должен изучать чертеж сечения?

Вам может быть интересно, почему до сих пор необходимо изучать чертежи сечений, когда программы 3D-моделирования и BIM могут создавать разрезы всего за несколько кликов. По-прежнему ли полезно знать, как рисовать секции, и эффективно ли это использует ваше время?

По правде говоря, знание рисунка является необходимым условием для более сложных форм архитектурного производства. Имея прочную основу принципов составления чертежей, вы сможете улучшить общую презентацию, определить, каких графических элементов не хватает, правильно аннотировать и представлять элементы, а также создавать усовершенствованные разделы на любом носителе.

Оставить комментарий
