Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. – догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

   Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т.

   е. встраиваемые, утапливаемые в стену.
   Как это выглядит?

   На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence. Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

   Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

   Как это выглядит?

   На фото: белая розетка открытой установки с заземлением стороннего производителя. Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

3. Что такое розетки и выключатели опт. уп.?

   Это розетки и выключатели в оптовой упаковке.

   Как это выглядит?

   На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах. Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер – это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

2. Аббревиатуры в описании электрических розеток

1. Что такое розетки с/з?

   Это розетки и выключатели с заземлением.

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

2. Что такое розетки б/з?

   Это розетки и выключатели без заземления.

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

3. Что такое розетки с/з нем. ст.?

   Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

4. Что такое розетки з/ш?

   Это розетки с защитными шторками.

   Как это выглядит?

   На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Для чего нужны защитные шторки? Это обсуждается в отдельной статье “От чего защищают розетки с защитными шторками?”. Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

5. Что такое розетки 2к+з?

   Это розетки с заземлением.

   Как это выглядит?

   На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

6. Что такое розетка с кр.?

   Это розетки с крышкой.

   Как это выглядит?

   На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

7. Что такое розетка дв.? Что такое роз.х2?

   Это двойная розетка.

   Как это выглядит?

   На фото: двойная белая розетка скрытой установки с заземлением Florence.

8. Что такое розетка для каб. кан.?

   Это розетка для кабельного канала.

   Как это выглядит?

   На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

3. Аббревиатуры в описании выключателей и переключателей

1. Что такое выключатель1 кл.?

   Это одноклавишный выключатель.

   Как это выглядит?

   На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.

2. Что такое выключатель 2 кл.?

   Это двухклавишный выключатель.

   Как это выглядит?

   На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.

3. Что такое выключатель с подсв.?

   Это выключатель с подсветкой.

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть без подсветки.

4. Что такое пер.

   на 2 напр.?

   Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:

4. Аббревиатуры в описании телевизионных розеток

1. Что такое ТВ-розетка окон.

   ? TV оконеч.? TV-FM-SAT окон.?

   Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети “звезда”).

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток

1. Что такое розетка RJ45

   Это интернет-розетка, RJ45 – это обозначение разъема.

   Как это выглядит?

   На фото: одиночная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.

2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

   Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

   Как это выглядит?

   На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

   Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

   Как это выглядит?

   На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

6. Аббревиатуры в описании рамок электроустановочных изделий

1. Что такое гор. рамка?

   Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

   Как это выглядит?

   На фото: тройная рамка для электроустановочных изделий Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

2. Что такое рамка 2 пост.?

   Это двухпостовая рамка, т.е. рамка на два механизма.

   Как это выглядит?

   На фото: двойная рамка для электроустановочных изделий Florence. Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

7. Аббревиатуры в описании аксессуаров для электроустановочных изделий

1. Что такое л.

   п. розетки?

   Это лицевая панель розетки.

   Как это выглядит?

   На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

8. Аббревиатуры в описании термостатов

1. Что такое эл. термостат?

   Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

   Как это выглядит?

   На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте). Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе “Контакты”. Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Распределительные устройства (РП, ВПУ, ВРП)

Распределительные устройства – это общее название электроустановок для приема и распределения электроэнергии. Источником питания для распредустройств может быть:

•  высоковольтная линия электропередач приходящая на подстанцию;
•  выход генератора/трансформатора на электростанции;
•  выход силового трансформатора;
•  кабельная линия от другого распредустройства – например, от РУ-0,4кВ до ВРП цеха, или ВРУ жилого дома.

Разберем какие вообще бывают распределительные устройства и немного подробнее разберем щиты вводно распределительные, которые можно заказать в нашей компании.

Виды и классификация распределительных устройств

Для распределительных устройств принята общая аббревиатура РУ, и они бывают:

1. РУВН – высокого напряжения трансформаторах подстанций. Это как правило открытые, распредустройства (ОРУ) где есть высоковольтные разъединители, предохранители, ограничители перенапряжения и выключатели нагрузки. Выделяют также линейные РУ не связанные с понижением/повышением напряжения, предназначенные для оперативных переключений воздушных ЛЭП или кабельных сетей. Кроме открытых бывают и закрытые распредустройства ЗРУ – которые чаще размещают вблизи от предприятий и в городской черте.

2. РУНН – низкого напряжения трансформаторных подстанций. В разрезе деятельности нашего предприятия — это распределительные устройства напряжением 0,4 кВ. Чаще всего РУНН 0,4кВ – это часть отдельно стоящей подстанции, смонтированной в капитальном сооружении или в металлическом корпусе комплектной трансформаторной подстанции (КТП).

3. КРУ и КРУН – это комплектные распределительные устройства. Поставляются в готовом виде, для установки в цеху или в помещении подстанции в случае КРУ. Или для монтажа на фундаменте под открытым небом в случае КРУН(наружные).

4. ВРП, ВРУ, УВР – как правило более мелкие распредустройства совмещенные с узлами коммерческого учета электроэнергии. В отличие от РУ трансформаторных подстанций отличаются большим разнообразием схем распределения. Общим остается возможность подать напряжение с двух независимых источников электроэнергии, чтобы можно было переключить нагрузку при аварии на одном из вводов. Именно распределительные устройства этого класса наиболее востребованы при реконструкции производственных предприятий или при возведении нового жилья.




Какие виды вводно распределительных устройств выпускаются в компании Энергоквант

Это достаточно широкое понятие и в той или иной мере сюда относятся и распределительные пункты ПР и кабельные сборки типа СК-3; СК-5, но вернее всего отнести к распредустройствам:

1. ЩО – распределительные панели, для РУНН 0,4 кВ, предполагают монтаж и транзитную ошиновку из медной или алюминиевой шины. Отходящие линии защищены автоматическими выключателями, или рубильниками и группами предохранителей. В качестве вводных и секционных выключателей чаще всего используются воздушные автоматические выключатели, если номиналы больше 1000А.

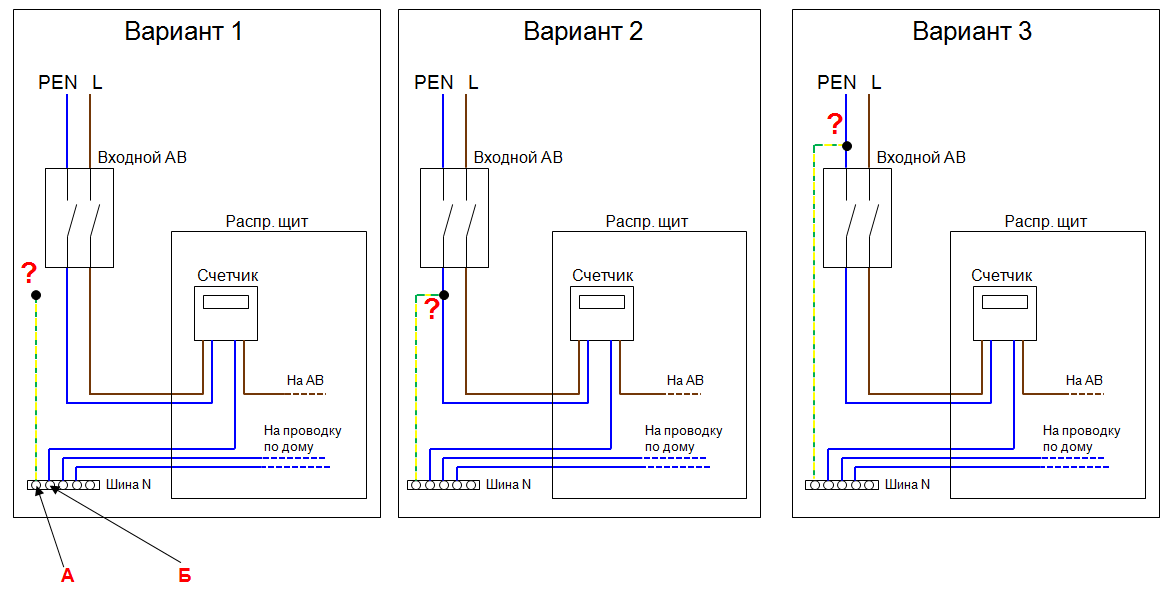

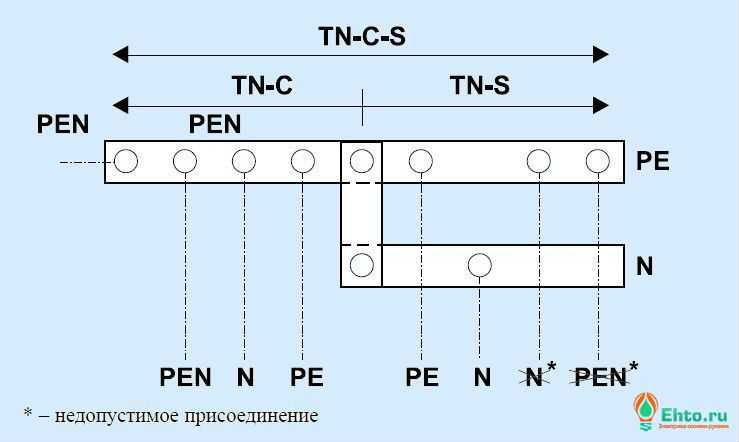

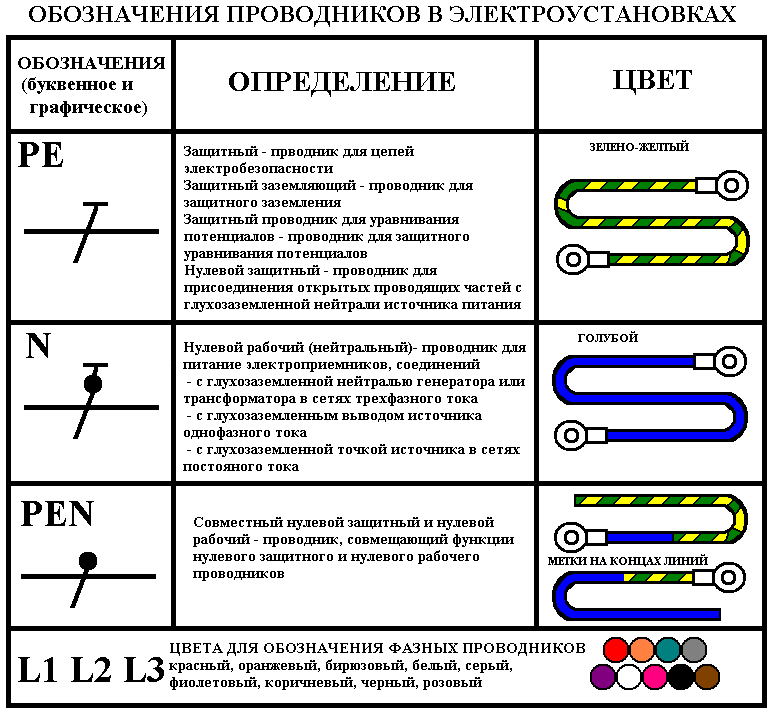

2. ВРУ (ВРП, УВР) – это семейство щитов вводно распределительных для сетей 0,4 кВ. Предназначены для установки в помещениях электрощитовых жилых домов, административных и общественных зданий.

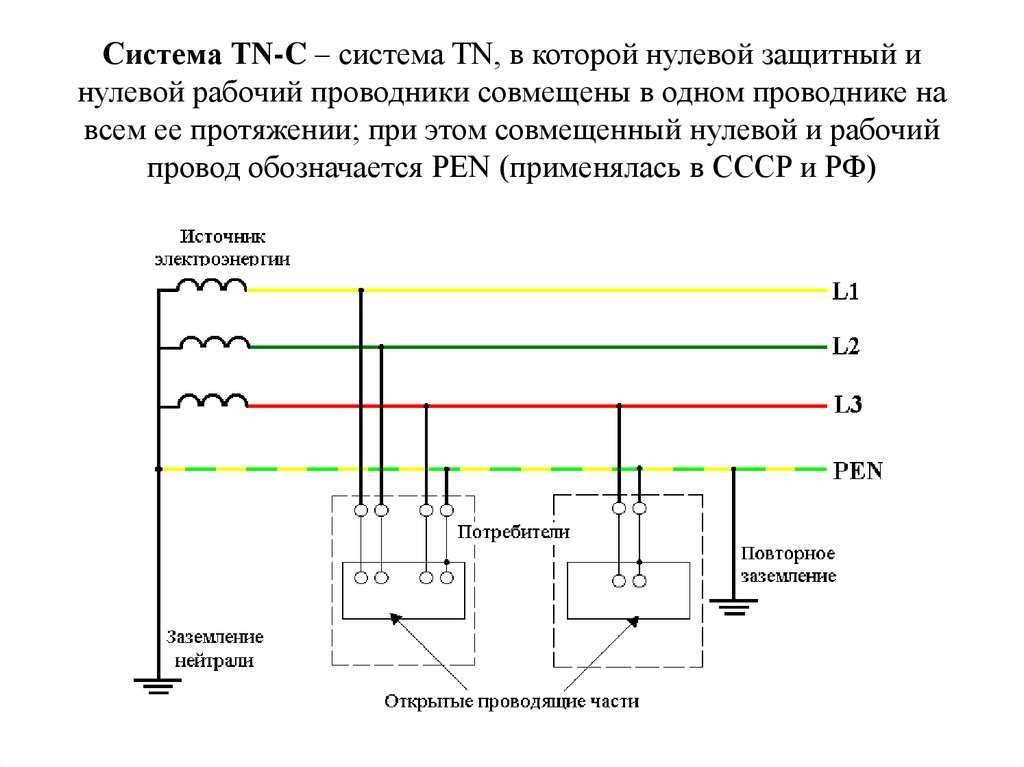

Чаще всего питание подается через кабельные линии от местной подстанции. На одно вводно распределительное устройство как-правило подается два независимых кабеля от разных подстанций или от разных трансформаторов/секций подстанции. Также для вводно распределительных щитов типично наличие блока АВР (автоматического ввода резерва), который страхует особо важные нагрузки такие как: лифты, свет на лестничных площадках, противопожарное оборудование и т.д.




Корпуса щитов из термореактивного пластика являются особым преимуществом ВРУ, которые собирает компания Энергоквант. Мы применяем корпуса от бренда INCOBEX (Польша) они имеют ряд преимуществ по сравнению со стандартными корпусами из крашеной стали:

• корпус диэлектрик, а значит не нужно заземление и есть дополнительная защита от поражения электрическим током;
• пластик усилен армирующим стекловолокном в результате – ВРП в корпусе от INCOBEX взломать труднее чем классический стальной щит;
• термореактивный полиэстер не ржавеет, и не теряет внешний вид и прочность от случайных царапин;
• допускается установка под открытым небом, расчетный срок службы при этом – 50 лет;
• пластик устойчив к действию соли, щелочей или кислот, кроме того лакированная поверхность защищена от уличных граффити (разрисовать можно, но краска не пристает и легко смывается).

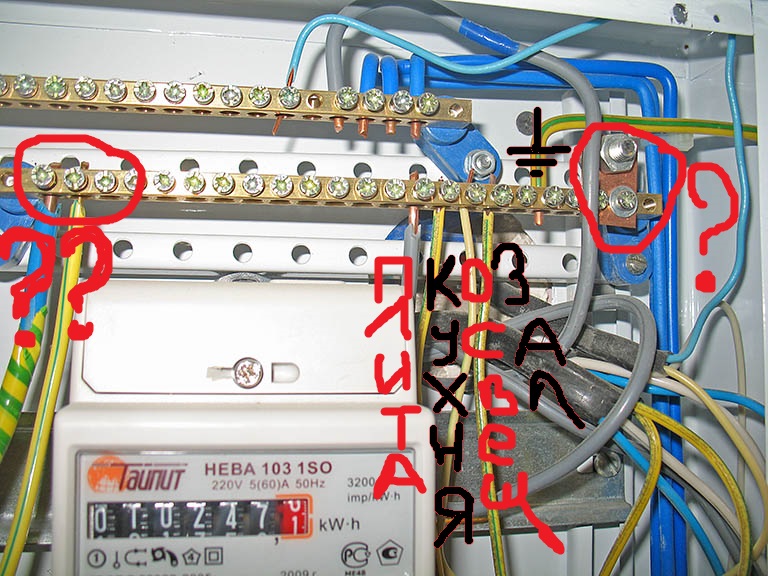

Типичная элементная база для сборки ВРУ ВРП и УВР:

1. Корпус – стальной или пластиковый (INCOBEX).
2. Рубильники ножевого типа РПС с боковыми или передним рукоятями. Или современные блок рубильники импортного производства. Могут также быть выключатели нагрузки разных конструкций и разных брендов.
3. Предохранители.
4. Магнитные пускатели или специализированные переключатели АВР с моторприводом.
5. Счетчики электрической энергии, трансформаторы тока, клеммные коробки, пломбировочные экраны.
6. Контрольные и указывающие приборы – вольтметры, амперметры, сигнальные лампы.
7. Силовые автоматические выключатели в литом корпусе.
8. Модульные автоматы, дифференциальные автоматы, устройства защитного отключения.




Также в составе ВРУ может быть отдельный блок автоматического управления наружным освещением, но нередко это все же отельный щит.

Как рассчитывается цена вводно распределительного устройства

Конечная стоимость ВРУ, ВРП и УВР – включает в себя цену коммутационных материалов и аппаратуры, и конечно же цена ВРУ – зависит от сложности схемы и объема работы по сборке.

В таблице ниже мы собрали перечень комплектующих в наибольшей степени влияющих на цену ВРУ как готового изделия.

Компонент ВРУ	Эконом	Премиум	Примечания
Корпус	Стальной	Пластиковые щиты SSTN и STN от бренда INCOBEX	Пластиковые корпуса можно ставить на улице срок реальной эксплуатации до 50 лет
Ошиновка	Сборная из алюминиевой шины	Алюминиевая или медная гибкая шина в изоляции	Монтаж гибкой шиной в изоляции намного компактнее и может быть выполнен вторым слоем за монтажной панелью
Рубильники	РПС, РЕ, ВР-32	блок рубильники OptiVert OptiBlok, или рубильники LBS, LAS и т.д.	Рубильники РЕ и РПС и блок-рубильники гарантировано обеспечивают видимый разрыв
Предохранители	ПН / ППН	ПН / ППН или аналоги	Ставить дорогие предохранители не имеет смысла – это в любом случае одноразовый расходный материал
Автоматические выключатели	CNC: ВА71-75, КЭАЗ: ВА04-36, ВА57ф31	CNC: YCM8E; КЭАЗ: OptimatD, ETI: ETIBREAK	Возможна комплектация автоматами любых брендов по заявке покупателя
Система АВР	Релейная схема, силовая часть на контакторах производства ЕТАЛ	Электронный блок АВР, силовая схема на контакторах или переключателях нагрузки с моторприводом MLBS	Оба варианта работоспособны, но более современный дает возможность отслеживать большее количество параметров и дистанционно сигнализировать о состоянии схемы

Без проблем будут работать и пройдут проверку и будут приняты органами Энергонадзора оба варианта, но надежность и расходы на текущий ремонт и обслуживания меньше у более дорогого варианта.

По поводу конечно цены ВРУ не все так прозрачно и однозначно. Например, если для внутренней коммутации силовых цепей использовать гибкую шину в изоляции, то несмотря на, то что она дороже монолитной шины это рациональная экономия.

Гибкая шина позволит выполнить монтаж в два слоя, отдельные проводники можно прокладывать одним жгутом без соблюдения межфазных расстояний. А это позволит использовать корпус меньшего размера, и конечная цена ВРУ окажется ниже по сравнению с тем вариантом где использовались самые дешевые компоненты.

Надеемся материал этой статьи был для вас полезен. Если появились вопросы по поводу заказов готовых распределительных устройств или комплектующих для их сборки звоните по номеру 066 165-65-35.

Как работают резисторы? Что внутри резистора?

Криса Вудфорда. Последнее обновление: 2 января 2022 г.

Когда вы впервые узнаете об электричестве, вы обнаружите, что материалы делятся на две основные категории, называемые проводниками и изоляторы. Проводники (например, металлы) пропускают электричество через их; изоляторы (такие как пластик и дерево) обычно этого не делают. Но все не так просто, не так ли? Любое вещество будет проводить электричество, если к нему приложить достаточно большое напряжение: даже воздух, который обычно является изолятором, внезапно становится проводником, когда в облаках накапливается мощное напряжение — и это заставляет молния. Вместо того, чтобы говорить о проводниках и изоляторах, часто яснее говорить о сопротивлении: легкости, с которой что-нибудь пропускает через себя электричество. Проводник имеет низкое сопротивление, в то время как изолятор имеет гораздо более высокое сопротивление. Устройства под названием резисторы позволяют вводить точно контролируемые величины сопротивления в электрические цепи. Давайте подробнее рассмотрим, что они из себя представляют и как они работают!

Фото: четыре типичных резистора, расположенных рядом в электронной схеме. Резистор работает путем преобразования электрической энергии в тепло, которое рассеивается в воздухе.

Содержание

1. Что такое сопротивление?
2. Измерение сопротивления
3. Сопротивление бесполезно?
4. Как работают резисторы
5. Как размер резистора влияет на его сопротивление?
6. Сопротивление и температура
7. Цветовые коды резисторов
8. Узнать больше

Что такое сопротивление?

Электричество течет через материал, переносимый электронами, мельчайшие заряженные частицы внутри атомов. широко говоря, материалы, которые хорошо проводят электричество, это те, которые позволяют электронам течь свободно. через них.

В металлах, например, атомы заперты в твердая, кристаллическая структура (немного похожая на металлическую раму для лазанья в детская площадка). Хотя большинство электронов внутри этих атомов закрепленные на месте, некоторые из них могут пробираться сквозь конструкцию, неся с собой электричество. Вот почему металлы являются хорошими проводниками: металл выдерживает относительно небольшое сопротивление электронам, протекающим через него.

Анимация: Электроны должны проходить через материал, чтобы проводить через него электричество. Чем труднее электронам течь, тем больше сопротивление. Металлы обычно имеют низкое сопротивление потому что электроны могут легко проходить через них.

Пластмассы совсем другие. Хотя они часто солидны, они не одинаковы кристаллическая структура. Их молекулы (обычно очень длинные повторяющиеся цепи, называемые полимерами) связаны друг с другом в таких таким образом, что электроны внутри атомов полностью заняты. Там Короче говоря, это не свободные электроны, которые могут двигаться в пластике. проводить электрический ток. Пластмассы являются хорошими изоляторами: они помещают создают высокое сопротивление электронам, протекающим через них.

Все это немного расплывчато для такого предмета, как электроника, которая требует точного контроля электрического тока. Вот почему мы определяем сопротивление, точнее, как напряжение в вольтах, необходимое для создания по цепи течет ток 1 ампер. Если для этого потребуется 500 вольт. сделать поток 1 ампер, сопротивление 500 Ом (написано 500 Ом). Ты мог бы см. это соотношение, записанное в виде математического уравнения:

В = Я × Р

Это известно как закон Ома для немецкого языка. физик Георг Симон Ом (1789 г.–1854).

Сопротивление бесполезно?

Сколько раз вы слышали, как плохие парни говорят это в кино? Это часто верно и в науке. Если материал имеет высокое сопротивление, он означает, что электричеству будет трудно пройти через него. Чем больше электричеству приходится бороться, чем больше энергии потрачено впустую. Это звучит вроде плохая идея, но иногда сопротивление далеко не “бесполезно” и правда очень полезно.

Фото: Нить накаливания внутри старинной лампочки. Это очень тонкий провод с умеренным сопротивлением. Он разработан, чтобы нагреваться, поэтому он ярко светится и излучает свет.

В лампочке старого образца, например, электричество течет по очень тонкому проводу называется нитью. Провод настолько тонкий, что электричество действительно нужно бороться, чтобы пройти через это. Это делает провод чрезвычайно горячо — настолько сильно, что излучает свет. Без сопротивление, такие лампочки не будут работать. Конечно недостатком является то, что мы должны тратить огромное количество энергии на нагрев нить. Такие лампочки старого образца излучают свет, создавая тепло, поэтому их и называют лампами накаливания; новые энергосберегающие лампочки излучают свет, не выделяя много тепла, благодаря совершенно другому процессу флуоресценции.

Тепло, выделяемое нитями, не всегда тратится впустую. В приборах, таких как электрические чайники, электрические радиаторы, электрических душей, кофеварок и тостеров существуют более крупные и прочные версии нитей, называемые нагревательные элементы. Когда через них проходит электрический ток, они получают достаточно горячей, чтобы вскипятить воду или приготовить хлеб. По крайней мере, в нагревательных элементах сопротивление далеко не бесполезно.

Сопротивление также полезно в таких вещах, как транзисторные радиоприемники и телевизоры. наборы. Предположим, вы хотите уменьшить громкость на телевизоре. Ваш ход регулятор громкости, и звук становится тише — но как это происходит? Ручка громкости на самом деле является частью электронного компонента, называемого переменный резистор. Если вы уменьшите громкость, вы на самом деле повышая сопротивление в электрической цепи, которая приводит в движение громкоговоритель телевизора. Когда вы включаете сопротивление, электрич. ток, протекающий по цепи, уменьшается. С меньшим током, меньше энергии для питания громкоговорителя, поэтому он звучит намного тише.

Фото: «Переменный резистор» — это очень общее название компонента, сопротивление которого можно изменять с помощью перемещение циферблата, рычага или какого-либо элемента управления. Более конкретные виды переменных резисторов включают потенциометры (небольшие электронные компоненты с тремя клеммами) и реостаты (обычно намного большего размера и состоят из нескольких витков спирального провода со скользящим контактом, который перемещается по катушкам, чтобы «отбить» некоторую часть сопротивления) . Фотографии: 1) Небольшой переменный резистор, служащий регулятором громкости в транзисторном радиоприемнике. 2) Два больших реостата от силовой установки. Ты можешь см. циферблатные регуляторы, которые «отбивают» большее или меньшее сопротивление. Фотография Джека Баучера из журнала Historic American Engineering Record любезно предоставлена ​​Библиотекой Конгресса США.

Как работают резисторы

Люди, изготавливающие электрические или электронные схемы для выполнения конкретных рабочие места часто должны ввести точное количество сопротивления. Они могут сделать это, добавив крошечные компоненты, называемые резисторами. Резистор – это небольшой пакет сопротивления: подключите его к цепи, и вы уменьшите ток на точную сумму. Внешне все резисторы выглядят более или менее одинаково. Как вы можете видеть на верхней фотографии на этой странице и на фотографии ниже, Резистор представляет собой короткий червячный компонент с цветными полосками на сторона. Он имеет два соединения, по одному с каждой стороны, так что вы можете подключить его в цепь.

Фото: Типовой резистор.

Что происходит внутри резистора? Если вы сломаете один открытый, и соскоблите внешнее покрытие изоляционной краски, вы можете увидеть изолирующий керамический стержень, проходящий посередине с медной проволокой, намотанной снаружи. Такой резистор называется проволочным. Количество медных витков определяет сопротивление очень точно: чем больше медных витков, и чем тоньше меди, тем выше сопротивление. В резисторах меньшего номинала предназначенный для цепей меньшей мощности, медная обмотка заменена на спиральный узор углерода. Такие резисторы намного дешевле. делают и называются углеродной пленкой. Как правило, проволочные резисторы более точны и более стабильны при более высоких рабочих температурах.

Фото: Внутри проволочного резистора. Разломите один пополам, соскребите краску, и вы сможете ясно увидеть изолирующий керамический сердечник и обмотанную вокруг него проводящую медную проволоку.

Как размер резистора влияет на его сопротивление?

Предположим, вы пытаетесь протолкнуть воду через трубу. Различные виды трубок будут более или менее услужливыми, так что более толстая труба меньше сопротивляется воде, чем более тонкая и короткая. будет оказывать меньшее сопротивление, чем более длинный. Если вы наполните трубу, скажем, галькой или губкой, вода по-прежнему будет просачиваться через него, но гораздо медленнее. Другими словами, длина, площадь поперечного сечения (площадь вы видите, смотрите в трубу, чтобы увидеть, что внутри), и все, что находится внутри трубы, влияет на ее устойчивость к воде.

Электрические резисторы очень похожи — на них влияют одни и те же три фактора. Если вы сделаете проволоку тоньше или длиннее, электронам будет труднее перемещаться по ней. И, как мы уже видели, электричеству труднее проходить через одни материалы (изоляторы), чем через другие (проводники). Хотя Георг Ом больше всего известен тем, что связывал напряжение, ток и сопротивление, он также исследовал взаимосвязь между ними. между сопротивлением и размером и типом материала, из которого изготовлен резистор. Это привело его к другому важному уравнению:

R = ρ × L / А

Проще говоря, сопротивление (R) материала увеличивается по мере увеличения его длины (поэтому более длинные провода обеспечивают большее сопротивление) и увеличивается по мере уменьшения его площади (более тонкие провода имеют большее сопротивление). Сопротивление также связано с типом материала, из которого изготовлен резистор, и это обозначено в этом уравнении символом ρ, который называется удельным сопротивлением и измеряется в единицах Ωm (омметры). У разных материалов очень разное удельное сопротивление: у проводников удельное сопротивление намного ниже, чем у изоляторов. При комнатной температуре алюминий имеет размер около 2,8 x 10 9 .0089 -8 Ом·м, в то время как медь (лучший проводник) значительно ниже и составляет 1,7 ^-8 Ом·м. Кремний (полупроводник) имеет удельное сопротивление около 1000 Ом·м и стекло (хороший изолятор). меры около 10 ¹² Ом·м. Из этих цифр видно, насколько сильно различаются проводники и изоляторы по своей способности проводить электричество: кремний примерно в 100 миллиардов раз хуже меди, а стекло снова примерно в миллиард раз хуже!

Таблица: Хорошие проводники: Сравните удельное сопротивление 10 распространенных металлов и сплавов с сопротивлением серебра при комнатной температуре. Например, вы можете видеть, что нихром, сплав, используемый в нагревательных элементах, имеет примерно в 66 раз большее сопротивление, чем аналогичный кусок серебра. Данные из разных источников.

Сопротивление и температура

Сопротивление резистора непостоянно, даже если это определенный материал фиксированной длины и площади: оно неуклонно 90 103 возрастает 90 104 с повышением температуры. Почему? Чем горячее материал, тем сильнее колеблются его атомы или ионы, и тем труднее он воспринимается. электроны извиваются, что приводит к более высокому электрическому сопротивлению. Говоря в широком смысле, удельное сопротивление большинства материалов увеличивается линейно с температурой (поэтому, если вы увеличите температуры на 10 градусов удельное сопротивление увеличивается на определенную величину, а если его увеличить еще на 10 градусов удельное сопротивление снова возрастает на такую ​​же величину). если вы охладите материал, вы понизите его удельное сопротивление, и если вы охладите его до чрезвычайно низкого температуры, вы можете иногда заставить удельное сопротивление полностью исчезнуть в явлении, известном как сверхпроводимость.

Таблица: Сопротивление материала увеличивается с температурой. На этой диаграмме показано, как удельное сопротивление (базовое сопротивление материала, не зависящее от его длины или площади) увеличивается почти линейно при увеличении температуры от абсолютного нуля до примерно 600 К (327°C) для четырех распространенных металлов. Нарисовано с использованием исходных данных из «Удельного электрического сопротивления выбранных элементов» П. Десаи и др., J. Phys. хим. Ссылка Данные, Том 13, № 4, 1984 и «Удельное электрическое сопротивление меди, золота, палладия и серебра» Р. Матулы, J. Phys. хим. Ссылка Data, Vol 8, No 4, 1979, любезно предоставлено Национальным институтом стандартов и технологий США. Открытые данные.

Узнайте больше

Статьи по теме на нашем сайте

• Конденсаторы
• Диоды и светоизлучающие диоды (СИД)
• Электричество
• Электроника
• Нагревательные элементы
• Транзисторы

Видео

• MAKE Presents: The Resistor: 5-минутное вступительное видео от Колина Каннингема из журнала MAKE. Охватывает основную концепцию резисторов и немного истории, а затем показывает, как сделать собственный резистор с помощью карандаша 2В!
• Что такое резистор?: В этом видео довольно много времени объясняется, как читать цветовые коды; если вы находите всю цветовую систему запутанной, это хорошее место, чтобы прояснить ваши идеи.

Книги

Для юных читателей

• Easy Electronics Чарльза Платта. Maker Media, 2017. Упрощенное введение в стиле комиксов на 50 страницах с упором на обучение на практике.

Для читателей постарше

• Производитель: Electronics by Charles Platt. Maker Media, 2015. Более длинное и подробное введение от Чарльза Платта, но с использованием того же практического подхода.
• Электричество и электроника, Стэн Гибилиско. Макгроу Хилл, 2011.
• Начало работы в области электроники, Форрест М. Мимс III. Издательство Мастер, 2003.

Статьи

• Исторически важные уравнения Ньютона, Ома и Планка Пола Г. Хьюитта. Учитель естественных наук, сентябрь 2019 г. Почему закон Ома лучше всего преподавать, уделяя больше внимания току (I = V/R).
• Нужен фокус на вечеринке с законом Ома? Измерьте температуру лампочки Ретта Алена. Wired, 18 марта 2019 г. В новом повороте автор измеряет сопротивление лампы, чтобы определить ее температуру.
• Начало электрического сопротивления, измеренное впервые Дэйвом Мошером. Wired, 21 декабря 2011 г. Физики нашли способ наблюдать, как замедляющиеся электроны вызывают сопротивление.
• Компонент месяца: резисторы Джона Байхтала. MAKE, 1 апреля 2013 г. Альтернативное введение, которое охватывает те же темы, что и эта статья.
• Таинственный мемристор Салли Ади. IEEE Spectrum, 1 мая 2008 г. История четвертого основного элемента схемы, мемристора (запоминающего резистора).

RE Определение системы | Law Insider

1. означает любую электронную систему, утвержденную Агентом, включая Intralinks® и ClearPar® и любой другой сайт в Интернете или экстрасети, независимо от того, принадлежит ли такая электронная система, управляется или размещается Агентом, любым из его Связанных лиц или любым другим лицом. Лицо, предоставляющее доступ к данным, защищенным паролем или другой системой безопасности.

2. означает систему защиты от наводнений, которая состоит из дамбы или дамб и связанных с ними конструкций, таких как запорные и дренажные устройства, которые построены и эксплуатируются в соответствии с передовой инженерной практикой.

3. означает все оборудование (включая, помимо прочего, вытяжки, воздуховоды, вентиляторы, камеры, печи, сушилки и т. д.), которое содержит, собирает и транспортирует загрязнитель воздуха к контрольному устройству.

4. означает всю систему очистки сточных вод и подземного водоотведения;

5. означает любую государственную или частную организацию, функцией или целью которой является управление, обработка, зачисление или оплата, полностью или частично, медицинских услуг или медицинских данных или медицинской информации для ее участников. ;

6. означает систему правительства Содружества по содействию трудоустройству людей, которые не могут работать на полную заработную плату из-за инвалидности, как указано в «[Система поддерживаемой заработной платы: рекомендации и процесс оценки]».

7. означает часть Национальной системы межштатных и оборонных автомагистралей, расположенную в этом штате, как официально определено или может быть определено таким образом Министерством транспорта и одобрено министром торговли или другим соответствующим федеральным органом. официальным лицом, в соответствии с положениями Раздела 23 Кодекса Соединенных Штатов.

8. означает любой объект, включая объекты Грантополучателя, состоящий из набора закрытых путей передачи и связанного с ним оборудования для генерации, приема и управления сигналами, предназначенного для предоставления кабельных услуг, включая видеопрограммы, и который предоставляется нескольким подписчикам в пределах сообщества. , но этот термин не включает (A) средство, которое служит только для ретрансляции телевизионных сигналов одной или нескольких станций телевизионного вещания; (B) объект, который обслуживает Подписчиков без использования полосы отчуждения; (C) средство общего оператора связи, на которое полностью или частично распространяются положения Раздела II Федерального закона о связи (47 U. S.C. 201 и последующие), за исключением того, что такое средство считается кабельной системой ( за исключением целей Раздела 621(c) (47 U.S.C. 541(c)) в той мере, в какой такая возможность используется для передачи видеопрограмм напрямую подписчикам, за исключением случаев, когда такое использование предназначено исключительно для предоставления интерактивных услуг по запросу. ; (D) открытая видеосистема, соответствующая федеральным законам, или (E) любые объекты любой электроэнергетической компании, используемые исключительно для работы ее систем электроснабжения.

9. означает электронную систему управления или сложную электронную систему управления, которая обеспечивает или является частью передачи управления функции, к которой применяется настоящий Регламент. Это также включает любую другую систему, на которую распространяется действие настоящего Регламента, а также линии передачи к другим системам или от них, не подпадающие под действие настоящего Регламента, которые выполняют функцию, к которой применяется настоящий Регламент». система здравоохранения, в которой работают привратники, проводится анализ использования и аудит медицинских счетов;

10. означает фотогальваническую систему, включая солнечные фотогальванические панели, инверторы, стеллажные системы, электропроводку и другие электрические устройства, в зависимости от обстоятельств, кабелепроводы, защищенные от атмосферных воздействий кожухи, оборудование, оборудование для дистанционного мониторинга, соединители, счетчики, разъединители и устройства перегрузки по току ( включая любые замены или дополнительные детали, включаемые время от времени).

11. означает набор компонентов сети, базы данных и клиентского оборудования (CPE), необходимых для обеспечения 911 обслуживание.

12. означает систему, используемую НКРЭ для обмена системными данными.

13. означает одну или несколько искусственных канав, дренажных канав или аналогичных устройств, которые собирают поверхностные стоки или грунтовые воды и направляют их к месту сброса.

14. означает трубопроводы или водоводы, насосные станции и силовые магистрали и все другие конструкции, устройства и приспособления, относящиеся к ним, используемые для сбора и транспортировки сточных вод к очистным сооружениям или пункту окончательной утилизации.

15. означает инфраструктуру информационных технологий, включая компьютеры, программное обеспечение, базы данных, электронные системы (включая системы управления базами данных) и сети штата или любого из его назначенных лиц.

16. означает прием, доставку, трубопровод, перекачку, мониторинг, контроль и вспомогательные объекты, принадлежащие Перевозчику, начинающиеся в Хардисти, Альберта или рядом с ним, и заканчивающиеся на международной границе в Хаскетте или рядом с ним, Манитоба, которые связаны с Кистоун США. Трубопроводная система, поскольку такие объекты могут время от времени модифицироваться, расширяться или расширяться.

17. означает Регламент присоединения (адресных систем) услуг электросвязи (вещания и кабельного вещания) 2017 г. (с поправками).

18. означает комбинацию труб или шлангов, которые создают замкнутую систему между паровыми пространствами разгрузочной цистерны и приемной цистерны, так что пары, вытесняемые из приемной цистерны, передаются в разгружаемую цистерну.

19. означает систему хранения XXXXX Комиссии и относящиеся к ней правила и положения, обнародованные Комиссией в Регламенте S-T в соответствии с Законом о ценных бумагах и Законом о биржах, в каждом случае они могут быть изменены или изменены время от времени. (и без оглядки на формат).

20. означает систему подземных резервуаров для хранения, которая содержит нефть или смесь нефти с минимальными количествами других регулируемых веществ. К таким системам относятся системы, содержащие моторное топливо, топливо для реактивных двигателей, дистиллятное жидкое топливо, остаточное жидкое топливо, смазочные материалы, нефтяные растворители и отработанные масла.

21. означает основную внутреннюю клиринговую систему, обычно используемую для расчетов по сделкам с Базовым активом, как это определено Расчетным агентом, действующим в соответствии с соответствующей рыночной практикой и добросовестно.
