Реле типы и виды: Виды реле и применение. Работа и назначение. Особенности

Виды реле и применение. Работа и назначение. Особенности

Реле – это выключатели, применяемые для разъединения, переключения и соединения электрических цепей с целью создания определенных условий эксплуатации приборов. Эти коммутационные устройства питания предложены в продаже в широком ассортименте разновидностей, отличающиеся по конструктивным особенностям и типу поступающего сигнала.

Различные виды реле используются в разнообразных направлениях:

• Управление электрических систем.
• Защиты систем от скачков напряжения.
• Обеспечения бесперебойной работы приоритетного оборудования.
• Автоматизации оборудования.

От функционирования данных устройств зависит фактическая целостность систем целиком или отдельного дорогостоящего оборудования. В связи с этим к релe предъявляются строгие требования, такие как надежность, чувствительность и быстродействие. Отдельные устройства способны реагировать на изменение параметров в выбранном порядке. К примеру, при возникновении аварийных ситуаций они отключают только поврежденные участки систем, в то время как все остальные элементы продолжат функционировать бесперебойно.

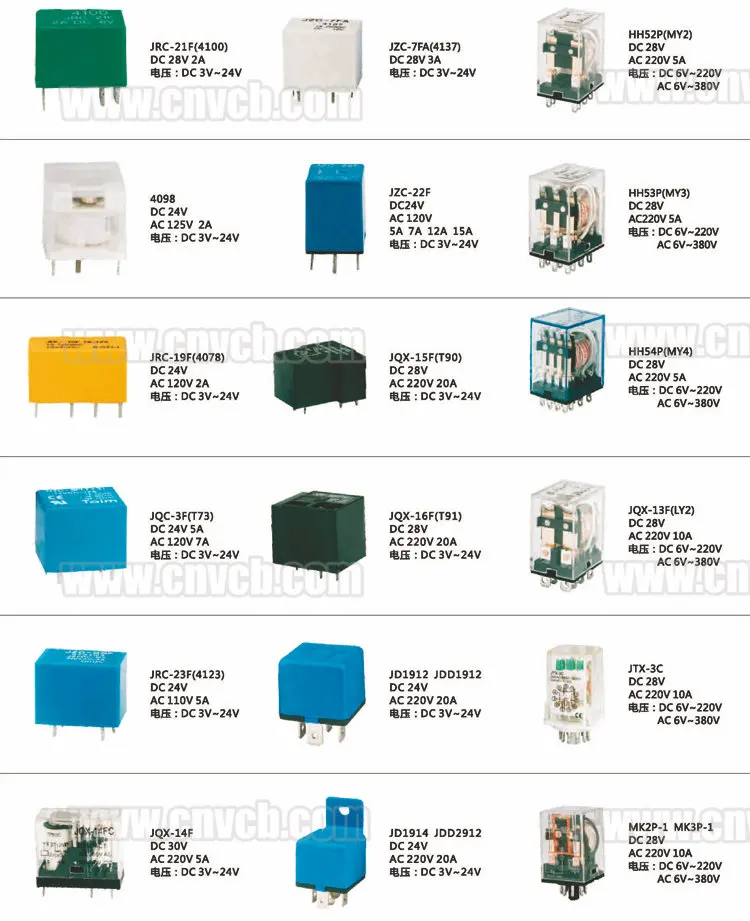

Виды реле

• Электронные.
• Герконовые.
• Электротепловые.
• Для извлечения временной выдержки.
• Реле света.
• Электромагнитные.
• Приоритета.

Электронные

Такие устройства обычно применяются для подключения больших силовых нагрузок. Они подают и отключают напряжение на электрическую цепь. Электронные релe оснащаются полупроводниковым элементами (Резисторы, конденсаторы, транзисторы, диоды, микросхемы и т.п.). Они реагируют на изменение параметров напряжения. Такие устройства можно встретить и в электросистеме транспортных средств. К примеру, блок электронных релe контролирует расход энергии и величину напряжения на клеммах аккумулятора. Также он выполняет функцию управления системой освещения.

Герконовые

Такие виды реле представляют собой герконовую катушку. Внешне они выполнены в виде баллона, внутри которого создан вакуум или закачен специальный инертный газ. В таких условиях располагаются соединительные элементы из пермаллоя в виде проволоки с контактами и покрываются тонким золотым или серебряным напылением. Геркон располагается в центре электрического магнита или находится под воздействием его поля. В то время, когда ток подается на обмотку, образуется магнитный поток, который намагничивает пружины и запирает контакты. Обычно реле герконового типа применяется для переключения электрических цепей.

Герконовые релe бывают замыкающими, переключающими или размыкающими. Неоспоримым преимуществом подобных устройств являются их небольшие габариты, доступная стоимость, а также отсутствие трущихся частей, что обеспечивает их большим ресурсом. Их контактная группа полностью защищена от влаги, и располагается в благоприятных условиях вакуума или специального газа, что повышает надежность.

При использовании герконовых реле потребуется избегать применения таких устройств вблизи от источника ультразвука, который отрицательно влияет на электрические параметры датчика. Такой же эффект создает и стороннее магнитное поле. Также нужно учитывать, что герконовые реле не переносят механических повреждений. Зачастую применяемая у них колба изготавливается из стекла, поэтому если его разбить, то устройство не сработает. Также нужно учитывать, что при подаче больших токов контакты герконов самопроизвольно размыкаются, поэтому такое оборудование должно эксплуатироваться только в тех системах, параметры напряжения в которых соответствуют техническим возможностям реле, прописанным в его инструкции. Такая же проблема с самовольным размыканием и замыканием контактов наблюдается и при работе с низкочастотным напряжением.

Электротепловые

В устройстве таких релe применяются биметаллические пластины (слои из разных металлов). В принципе работы оборудования лежит разный коэффициент расширения при разогреве пластин. При достижении определенного показателя нагрева осуществляется отключение или переключение параметров электрического тока.

Обычно тепловые релe применяют при подключении электрических двигателей. Если оборудование начинает работать на износ в результате увеличения нагрузки, то увеличивается расход количества энергии. Как следствие через релe проходит значительно больше электричества, что и приводит к его разогреву. Столь серьезные нагрузки обычно сопровождаются аварийными ситуациями, поэтому и применяется тепловое релe, которое прекратит подачу питания на оборудование. После того как биметаллические пластины в термореле остынут, электродвигатель снова удастся запустить. На термических релe может иметься колесико регулировки температуры, а иногда предусматривается кнопка принудительного запуска.

Тепловые виды реле также бывают разных типов. Они могут применяться для трехфазных или обычных электросетей. Есть устройства, в которых температура контролируется с помощью чувствительного щупа, прикладываемого непосредственно к оборудованию. Также бывают устройства, в которых вместо металлических пластин применяются специальные сплавы. При достижении определенных температур они расплавляются, тем самым полностью разрывая цепь. Эти устройства отличаются высокой скоростью срабатывания. Их принцип работы практически идентичен предохранителям. Для последующего запуска оборудования необходимо полностью сменить релe или расплавленный проводник, если это конструктивно предусматривается. Подобные устройства обычно устанавливаются непосредственно на оборудование как последняя стадия защиты от перегорания.

Релe временной выдержки

Такие виды релe являются очень распространенными во многих сферах промышленности и бытовой жизни. Они позволяют подавать и отключать напряжения с короткими промежутками времени между действиями. В них применяются специальные замедляющие схемы, позволяющие создавать паузу в передаче электричества по цепи на несколько секунд. Продолжительность разрыва зависит от сферы применения релe. Именно эти устройства работают в автомобилях при включении поворотных сигналов. Релe подает питание на лампочку и отключает его, многократно повторяя такое действие. Подобные устройства используются и на световых гирляндах, применяемых для украшения елки. Увидеть в работе релe временной выдержки можно и на мигающих светофорах, которые стоят на железнодорожных переездах и т.д.

Таймер света

Такие виды реле весьма схожи с устройствами для извлечения временной выдержки. Они применяются для контроля за осветительным оборудованием, а точнее его запрограммированным включением и отключением в определенные часы. Релe выпускаются для промышленных и бытовых нужд. Промышленные таймеры света используются в крупных теплицах, животноводческих предприятиях и т.д.

В бытовой жизни подобные устройства можно встретить в домашних аквариумах, где они включают и отключают свет в строго заданном режиме. Таким образом, таймер света выполняет роль посредника, который подает напряжение на протяжении определенного времени, после чего его отключает. Фактически к устройству можно подключить и нагреватель, вентилятор или прочее электрооборудование, которое должно работать в определенные часы.

Подобные устройства могут быть электронными или электромеханическими. Электронные работают бесшумно, в то время как электромеханические создают незначительный гул. Электромеханические не имеют собственного источника питания, поэтому в случае пропажи напряжения в сети, установленные настройки времени сбиваются.

Электромагнитные

Их принцип работы основан на воздействии магнитного поля, которое создается током в статической обмотке, на имеющийся в конструкции якорь. Такое оборудование реагирует на значение тока подаваемого на обмотку. Электромагнитные релe бывают двух разновидностей: переменного и постоянного тока

Релe переменного тока срабатывает при подаче на его обмотку переменного тока определенной установленной частоты. Подобные виды релe производится со средним током нагрузки до 320А и напряжением до 1,6 кВ. Устройства данного типа широко применяются на промышленном оборудовании, а также на некоторых разновидностях бытовой техники. Их можно встретить в конструкции медицинского оборудования, холодильников, телевизоров, и практически любой бытовой техники. Самые мощные устройства применяются на промышленных станках.

Релe постоянно тока предназначено для работы в сетях с постоянным напряжением. Такие устройства могут быть нейтральными или поляризованными. Якорь поляризованных релe меняет направление своего движения в зависимости от полюсов питания. Нейтральные устройства не зависят от полярности напряжения.

Коммутаторы приоритета

Такие виды реле управляют подключением потребителей тока и реагируют на чрезмерное увеличение нагрузки. В результате устройство отключает менее необходимые потребители. Таким образом, применение таких систем позволяет не обесточивать всю цепь. Подобные устройства выпускаются как для промышленных, так и бытовых нужд. Бытовые релe приоритета монтируется на DIN-рейку в электрощитке дома или квартиры. К нему подключается сразу две или более электролинии для питания розеток или оборудования. Одна из них является приоритетной. При чрезмерном потреблении энергии, объем которого является опасным для электропроводки, устройство отключит неприоритетные цепи потребления, тем самым уменьшив нагрузку. В том же случае когда релe приоритета не применяется, то срабатывает автоматический выключатель, который обеспечивает всю систему.

Похожие темы:

• Импульсные реле (Бистабильные). Виды и работа. Применение
• Модульные контакторы. Виды и применение. Типы и работа
• Импульсная защита. Типы и классы защиты. Работа и применение
• Магнитные пускатели. Виды и устройство. Работа и применение
• Реле тока. Виды и устройство. Работа и как выбрать. Применение
• Промежуточные реле. Виды и устройство. Работа и применение

Радиоэлектроника для начинающих – статьи по основам радиоэлектроники для новичка

Переменный резистор: типы, устройство и принцип работы

20 Сентября 2022 – Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью329

#резистор

Тумблеры

25 Мая 2022 – Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью 349

Как проверять транзисторы тестером – отвечаем

14 Апреля 2022 – Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью 269

Как пользоваться мультиметром

21 Марта 2022 – Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью 693

Выпрямитель напряжения: принцип работы и разновидности

24 Февраля 2022 – Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах.

Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 1037

Переключатель фаз (напряжения): устройство, принцип действия, виды

20 Января 2022 – Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью 397

Как выбрать паяльник для проводов и микросхем

23 Декабря 2021 – Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью 599

Что такое защитный диод и как он применяется

20 Декабря 2021 – Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью 2615

Варистор: устройство, принцип действия и применение

20 Сентября 2022 – Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью860

#варистор

Виды отверток по назначению и применению

21 Сентября 2021 – Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью 650

Виды шлицов у отверток

14 Августа 2021 – Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью 1161

Виды и типы батареек

14 Августа 2021 – Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью 1136

Для чего нужен контактор и как его подключить

20 Сентября 2022 – Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2201

#контрактор

Как проверить тиристор: способы проверки

20 Сентября 2022 – Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью936

#тиристор

Как правильно выбрать акустический кабель для колонок

20 Апреля 2021 – Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью 1127

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 – Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью1317

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

20 Сентября 2022 – Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором.

Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью3119

#варистор

Герконовые реле: что это такое, чем отличается, как работает

23 Января 2021 – Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью 4395

Диоды Шоттки: что это такое, чем отличается, как работает

17 Декабря 2020 – Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью 5139

Как правильно заряжать конденсаторы

13 Ноября 2020 – Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью 2468

Светодиоды: виды и схема подключения

20 Июля 2022 – Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью 4114

Микросборка

25 Мая 2022 – Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью 2797

Применение, принцип действия и конструкция фототиристора

20 Сентября 2022 – Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью198

#тиристор #фототиристор

Схема подключения теплового реле – принцип работы, регулировки и маркировка

17 Мая 2022 – Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью 5802

Динисторы – принцип работы, как проверить, технические характеристики

17 Мая 2022 – Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью 1631

Маркировка керамических конденсаторов

17 Мая 2022 – Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью 1358

Компактные источники питания на печатную плату

17 Мая 2022 – Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью 808

SMD-резисторы: устройство и назначение

17 Мая 2022 – Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью 32

Принцип работы полевого МОП-транзистора

17 Мая 2022 – Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью 2662

Проверка микросхем мультиметром: инструкция и советы

29 Октября 2021 – Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью 8529

Характеристики, маркировка и принцип работы стабилитрона

28 Июля 2022 – Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью 7401

Что такое реле: виды, принцип действия и устройство

14 Октября 2020 – Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью 138

Конденсатор: что это такое и для чего он нужен

20 Июля 2022 – Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью 9486

Все о танталовых конденсаторах – максимально подробно

29 Октября 2021 – Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью 13354

Как проверить резистор мультиметром

14 Октября 2020 – Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью 3142

Что такое резистор

14 Октября 2020 – Анатолий Мельник

Резистор (от латинского «resisto» – сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью 2216

Как проверить диодный мост мультиметром

14 Октября 2020 – Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью 13607

Что такое диодный мост

05 Августа 2022 – Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью 973

Виды и принцип работы термодатчиков

17 Мая 2022 – Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью 4341

Заземление: виды, схемы

17 Мая 2022 – Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью 2374

Как определить выводы транзистора

29 Октября 2021 – Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью 1428

Назначение и области применения транзисторов

14 Октября 2020 – Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью 1993

Как работает транзистор: принцип и устройство

20 Февраля 2021 – Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью 7137

Виды электронных и электромеханических переключателей

17 Мая 2022 – Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 789

Как устроен туннельный диод

20 Июля 2022 – Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью 3767

Виды и аналоги конденсаторов

21 Мая 2020 – Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью 5828

Твердотельные реле: подробное описание устройства

25 Мая 2022 – Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью 3614

Конвертер единиц емкости конденсатора

29 Октября 2021 – Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью 1962

Графическое обозначение радиодеталей на схемах

14 Октября 2020 – Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью 1614

Биполярные транзисторы: принцип работы, характеристики и параметры

17 Мая 2022 – Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью 3169

Как подобрать резистор по назначению и принципу работы

17 Мая 2022 – Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью 336

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

20 Сентября 2022 – Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т. е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью1486

#тиристор

Зарубежные и отечественные транзисторы

20 Января 2021 – Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью 2839

Исчерпывающая информация о фотодиодах

20 Июля 2022 – Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью 3783

Калькулятор цветовой маркировки резисторов

14 Октября 2020 – Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью 2388

Область применения и принцип работы варикапа

14 Октября 2020 – Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью 5617

Маркировка конденсаторов

14 Октября 2020 – Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью 6442

Виды и классификация диодов

14 Октября 2020 – Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью 321

Радиоэлектроника для начинающих – статьи по основам радиоэлектроники для новичка

Переменный резистор: типы, устройство и принцип работы

20 Сентября 2022 – Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью329

#резистор

Тумблеры

25 Мая 2022 – Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью 349

Как проверять транзисторы тестером – отвечаем

14 Апреля 2022 – Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью 269

Как пользоваться мультиметром

21 Марта 2022 – Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью 693

Выпрямитель напряжения: принцип работы и разновидности

24 Февраля 2022 – Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 1037

Переключатель фаз (напряжения): устройство, принцип действия, виды

20 Января 2022 – Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью 397

Как выбрать паяльник для проводов и микросхем

23 Декабря 2021 – Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью 599

Что такое защитный диод и как он применяется

20 Декабря 2021 – Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью 2615

Варистор: устройство, принцип действия и применение

20 Сентября 2022 – Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью860

#варистор

Виды отверток по назначению и применению

21 Сентября 2021 – Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью 650

Виды шлицов у отверток

14 Августа 2021 – Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью 1161

Виды и типы батареек

14 Августа 2021 – Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью 1136

Для чего нужен контактор и как его подключить

20 Сентября 2022 – Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2201

#контрактор

Как проверить тиристор: способы проверки

20 Сентября 2022 – Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью936

#тиристор

Как правильно выбрать акустический кабель для колонок

20 Апреля 2021 – Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью 1127

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 – Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью1317

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

20 Сентября 2022 – Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью3119

#варистор

Герконовые реле: что это такое, чем отличается, как работает

23 Января 2021 – Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью 4395

Диоды Шоттки: что это такое, чем отличается, как работает

17 Декабря 2020 – Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью 5139

Как правильно заряжать конденсаторы

13 Ноября 2020 – Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью 2468

Светодиоды: виды и схема подключения

20 Июля 2022 – Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью 4114

Микросборка

25 Мая 2022 – Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью 2797

Применение, принцип действия и конструкция фототиристора

20 Сентября 2022 – Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью198

#тиристор #фототиристор

Схема подключения теплового реле – принцип работы, регулировки и маркировка

17 Мая 2022 – Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью 5802

Динисторы – принцип работы, как проверить, технические характеристики

17 Мая 2022 – Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью 1631

Маркировка керамических конденсаторов

17 Мая 2022 – Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью 1358

Компактные источники питания на печатную плату

17 Мая 2022 – Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью 808

SMD-резисторы: устройство и назначение

17 Мая 2022 – Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью 32

Принцип работы полевого МОП-транзистора

17 Мая 2022 – Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью 2662

Проверка микросхем мультиметром: инструкция и советы

29 Октября 2021 – Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью 8529

Характеристики, маркировка и принцип работы стабилитрона

28 Июля 2022 – Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью 7401

Что такое реле: виды, принцип действия и устройство

14 Октября 2020 – Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью 138

Конденсатор: что это такое и для чего он нужен

20 Июля 2022 – Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью 9486

Все о танталовых конденсаторах – максимально подробно

29 Октября 2021 – Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью 13354

Как проверить резистор мультиметром

14 Октября 2020 – Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью 3142

Что такое резистор

14 Октября 2020 – Анатолий Мельник

Резистор (от латинского «resisto» – сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью 2216

Как проверить диодный мост мультиметром

14 Октября 2020 – Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью 13607

Что такое диодный мост

05 Августа 2022 – Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью 973

Виды и принцип работы термодатчиков

17 Мая 2022 – Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью 4341

Заземление: виды, схемы

17 Мая 2022 – Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью 2374

Как определить выводы транзистора

29 Октября 2021 – Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью 1428

Назначение и области применения транзисторов

14 Октября 2020 – Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью 1993

Как работает транзистор: принцип и устройство

20 Февраля 2021 – Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью 7137

Виды электронных и электромеханических переключателей

17 Мая 2022 – Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 789

Как устроен туннельный диод

20 Июля 2022 – Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью 3767

Виды и аналоги конденсаторов

21 Мая 2020 – Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью 5828

Твердотельные реле: подробное описание устройства

25 Мая 2022 – Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью 3614

Конвертер единиц емкости конденсатора

29 Октября 2021 – Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью 1962

Графическое обозначение радиодеталей на схемах

14 Октября 2020 – Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью 1614

Биполярные транзисторы: принцип работы, характеристики и параметры

17 Мая 2022 – Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью 3169

Как подобрать резистор по назначению и принципу работы

17 Мая 2022 – Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью 336

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

20 Сентября 2022 – Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т. е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью1486

#тиристор

Зарубежные и отечественные транзисторы

20 Января 2021 – Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью 2839

Исчерпывающая информация о фотодиодах

20 Июля 2022 – Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью 3783

Калькулятор цветовой маркировки резисторов

14 Октября 2020 – Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью 2388

Область применения и принцип работы варикапа

14 Октября 2020 – Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью 5617

Маркировка конденсаторов

14 Октября 2020 – Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью 6442

Виды и классификация диодов

14 Октября 2020 – Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью 321

Типы реле — Руководство по покупке Томаса

Реле — это переключатели с электрическим приводом. Они используются для управления цепью отдельным маломощным сигналом или для управления несколькими цепями одним сигналом. Реле впервые использовались в телеграфных цепях дальней связи в качестве усилителей. Они воспроизводили сигнал, поступающий из одной цепи, и повторно передавали его в другую цепь. Простое электромагнитное реле состоит из соленоида, который представляет собой проволоку, намотанную вокруг сердечника из мягкого железа, железного ярма, обеспечивающего путь магнитного потока с низким магнитным сопротивлением, подвижной железной рамы и одного или нескольких наборов контактов. Тремя основными типами реле являются электромеханические, полупроводниковые и герконовые.

Это реле защиты от перегрузки реагирует на перегрев.

Изображение предоставлено U.S. Tsubaki Power Transmission, LLC

Электромеханические реле

Электромеханические реле имеют электромагнитную катушку и механический подвижный контакт. Когда на катушку поступает ток, она создает магнитное поле, которое притягивает подвижный контакт или якорь. Когда катушка теряет питание, она теряет свое магнитное поле, и пружина втягивает контакт. Механические реле могут выдерживать большой ток, но не так быстро переключаются, как реле других типов. Они могут использоваться с переменным или постоянным током, в зависимости от применения и конструкции.

Твердотельные реле

Твердотельные реле — это твердотельные электронные компоненты, не содержащие движущихся компонентов, что повышает их надежность в течение длительного времени. Требуемая энергия управления намного ниже, чем выходная мощность, что приводит к увеличению мощности, которое выше, чем у большинства других реле. Как правило, это самые маленькие реле, а также они быстрее переключаются, чем другие реле, поэтому они используются для таких приложений, как компьютерные транзисторы. Компьютеры выполняют миллионы инструкций в секунду и нуждаются в высокоскоростных транзисторных переключателях.

Герконовые реле

Герконовые реле

имеют геркон и электромагнитную катушку. Переключатель состоит из двух металлических лепестков, также называемых язычками, запаянных в стеклянную трубку, заполненную инертным газом. Когда катушка получает ток, лезвия притягиваются друг к другу и образуют замкнутый путь. Поскольку нет подвижного якоря, износ контактов не является проблемой. Они могут переключаться быстрее, чем более крупные реле, и для их работы требуется низкое напряжение в цепи управления.

Дополнительные типы реле

Коаксиальные реле

Коаксиальные реле используются, когда радиопередатчики и приемники используют одну антенну. Они переключают радиочастотный сигнал с приемника на передатчик. Это действие защищает приемник от высокой мощности передатчика. Контакты не отражают радиочастоту обратно к источнику и изолируют клеммы приемника и передатчика. Они часто используются в трансиверах, которые объединяют передатчик и приемник в одном устройстве.

Реле задержки времени

Реле задержки времени намеренно создают задержку срабатывания своих контактов. Очень короткая задержка вызвана медным диском между каркасом и узлом подвижного лезвия. Ток, протекающий через медный диск, на короткое время сохраняет магнитное поле, что удлиняет время размыкания. Для более длительной задержки в реле задержки времени используется демпфер, поршень, заполненный жидкостью или воздухом, который медленно выходит. Увеличение или уменьшение расхода изменяет продолжительность задержки. Механический часовой таймер может быть установлен для более длительных задержек.

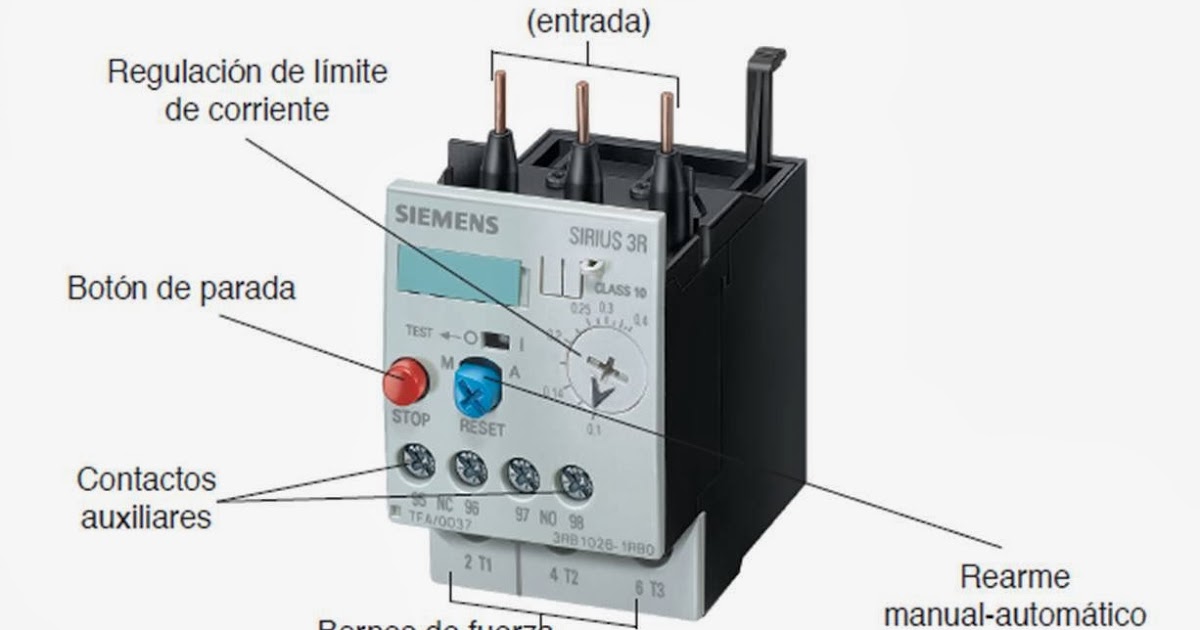

Реле защиты от перегрузки

Реле защиты от перегрузки защищают электродвигатели от перегрузки по току. Датчики перегрузки представляют собой реле с тепловым управлением. При слишком большом нагреве катушка нагревает биметаллическую полосу или плавит припой, чтобы привести в действие вспомогательные контакты. Вспомогательные контакты расположены последовательно с катушкой контактора двигателя, поэтому они отключают двигатель при его перегреве.

Резюме

В этой статье представлено понимание типов реле. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие «Типы» изделий

• Типы коаксиального кабеля
• Типы кабелей
• Типы цемента, используемые в строительстве
• Типы зажимов: их применение и отрасли — Руководство для покупателей ThomasNet
• Типы инженерных услуг по анализу отказов — руководство для покупателей ThomasNet
• Типы систем управления
• Типы систем контроля доступа
• Типы чиллеров
• Типы систем охлаждения
• Типы кондиционеров
• Типы дверных ручек
• Типы вентиляторов: взгляд на промышленный нагнетательный вентилятор
• Типы заборов
• Типы фильтров для воды
• Механические манометры: подробный обзор различных типов манометров
• Типы ограждений — Руководство для покупателей ThomasNet
• Типы муфт валов – Руководство по покупке Томаса
• Типы шлангов
• Типы этикеток
• Типы замков — руководство по покупке Томаса

Еще от Electric & Power Generation

Классификация реле | Различные типы реле

В этом уроке мы увидим некоторые часто используемые реле. Мы узнаем о классификации реле, различных типах реле, таких как реле с блокировкой, герконовое реле, твердотельное реле, дифференциальное реле, автомобильное реле, реле задержки таймера и многих других.

Краткое описание

Введение

Реле представляет собой переключатель, который может включаться или выключаться с помощью сигнала или электрического импульса. Например, если вы хотите включить или выключить светодиод с помощью микроконтроллера, вы, вероятно, можете подключить светодиод непосредственно к выводу ввода-вывода микроконтроллера (с токоограничивающим резистором) и отправить сигнал, чтобы включить светодиод. или ВЫКЛ.

Но что, если вы хотите включить или выключить 10-ваттную светодиодную лампу с питанием от сети с помощью микроконтроллера? Поскольку светодиод представляет собой крошечное устройство с небольшими требованиями к напряжению и току (которые разумны для микроконтроллера), он подключается непосредственно к выводу ввода-вывода микроконтроллера.

Вы не можете сделать то же самое со светодиодной лампой мощностью 10 Вт, работающей от сети. Во-первых, он питается от сети. И второй момент заключается в том, что даже если бы это была лампа с питанием от постоянного тока, 10 Вт – это слишком много для микроконтроллера. Вот где такие устройства, как реле, пригодятся.

Как упоминалось ранее, в реле слабый сигнал (обычно от микроконтроллера) может использоваться для управления высоковольтным и сильноточным устройством (например, упомянутой выше светодиодной лампочкой с питанием от сети).

Если вы работали над проектами «сделай сам» (будь то для вашего дома или автомобиля), вы, вероятно, сталкивались с реле. Электромагнитные реле наиболее популярны, но есть несколько других типов реле, используемых в различных приложениях (промышленных, автомобильных и т. д.).

Типы реле

Существуют различные типы реле, такие как:

• Электромагнитные реле
• Блокирующие реле
• Электронные реле
• Реле без фиксации
• Герконовые реле
• Высоковольтные реле
• Реле малых сигналов
• Реле задержки времени
• Многомерные реле
• Тепловые реле
• Дифференциальные реле
• Реле расстояния
• Автомобильные реле
• Реле частоты
• Поляризованные реле
• Поворотные реле
• Реле последовательности
• Реле с подвижной катушкой
• Реле Бухгольца
• Реле безопасности
• Реле контроля
• Реле замыкания на землю

Все эти и многие другие реле классифицируются в зависимости от их функции, типа применения, конфигурации или конструктивных особенностей и т. д. Теперь давайте рассмотрим различные типы реле, которые более широко используются во многих приложениях.

Реле с блокировкой

Реле с блокировкой — это реле, которое сохраняет свое состояние после срабатывания. Вот почему эти типы реле также называются импульсными реле или реле удержания или реле удержания. В приложениях, где необходимо ограничить потребление и рассеивание мощности, лучше всего подходят реле с фиксацией.

В фиксирующем реле есть внутренний магнит. Когда на катушку подается ток, она (внутренний магнит) удерживает положение контакта и, следовательно, не требует энергии для поддержания своего положения. Таким образом, даже после срабатывания снятие управляющего тока с катушки не может изменить положение контакта, а остается в его последнем положении. Таким образом, эти реле экономят значительную энергию.



Реле с блокировкой могут быть выполнены с одной или двумя катушками и эти катушки отвечают за положение якоря реле. Следовательно, фиксирующие реле не имеют положения по умолчанию, как показано на рисунке выше.

В реле с одной катушкой положение якоря определяется направлением тока, протекающего в катушке, тогда как в реле с двумя катушками положение якоря зависит от катушки, в которой протекает ток. Эти реле могут сохранять свое положение после срабатывания, но их положение сброса зависит от схемы управления.

Герконовое реле

Подобно электромеханическим реле, герконовые реле также производят механическое срабатывание физических контактов для размыкания или замыкания цепи. Однако по сравнению с электромагнитными реле контакты этих реле имеют гораздо меньшие размеры и малую массу.

Эти реле состоят из катушек, намотанных вокруг геркона. Геркон реле действует как якорь и представляет собой стеклянную трубку или капсулу, заполненную инертным газом, внутри которой герметично закрыты два перекрывающихся язычка (или ферромагнитных пластин).

Перекрывающиеся концы язычка состоят из контактов, так что к ним можно подключить входные и выходные клеммы. При подаче питания на катушки создается магнитное поле. Эти поля заставляют язычки сближаться, поэтому их контакты образуют замкнутый путь через реле. Кроме того, в процессе обесточивания катушки язычки раздвигаются под действием тянущей силы прикрепленной к ней пружины.

Скорость переключения геркона в 10 раз больше, чем у электромеханического реле, за счет меньшей массы, другой рабочей среды и меньших размеров контактов. Однако эти реле страдают от электрической дуги из-за меньших размеров контактов.

При скачках коммутационной дуги по контактам контактная поверхность оплавляется на небольшом участке. Далее это приводит к привариванию контактов, если оба контакта все же замкнуты. Таким образом, даже после размагничивания катушки силы пружины может оказаться недостаточно для их разделения. Это нежелательное состояние реле.

Эту проблему можно решить, поместив последовательный импеданс, такой как резистор или феррит, между реле и емкостью системы, чтобы снизить пусковые токи и тем самым избежать дугового разряда в реле. Герконовые реле используются во многих коммутационных приложениях из-за их небольшого размера и высокой скорости.

Поляризованное реле

Как видно из названия, эти реле очень чувствительны к направлению тока, которым они питаются. Это тип электромагнитного реле постоянного тока, снабженного дополнительным источником постоянного магнитного поля для перемещения якоря реле. В этих реле магнитопровод построен из постоянных магнитов, электромагнитов и якоря.

Вместо силы пружины эти реле используют магнитные силы для притяжения или отталкивания якоря. При этом якорь представляет собой постоянный магнит, вращающийся между полюсными поверхностями, образованными электромагнитом. Когда ток течет через электромагнит, он создает магнитный поток.

Всякий раз, когда сила электромагнита превышает силу постоянного магнита, якорь меняет свое положение. Точно так же, когда ток прерывается, электромагнитная сила уменьшается до меньшей, чем у постоянного магнита, и, следовательно, якорь возвращается в исходное положение.

Магнитный поток Φ _m , создаваемый постоянным магнитом, проходит через ветви якоря на две части, а именно Φ ₁ и Φ ₂ . Поток Ф ₁ проходит через левый рабочий зазор магнита, а Ф ₂ – через правый рабочий зазор магнита.

Если в катушке нет тока, якорь останется либо слева, либо справа от нейтрального положения из-за этих двух потоков, так как нейтраль в таких магнитных системах нестабильна.

При подаче тока на катушки реле через рабочий зазор магнита проходит дополнительный рабочий магнитный поток Ф. За счет этих взаимодействий магнитного поля на якорь действует сила, которая зависит от величины тока, начального положения якоря, полярности тока, мощности магнита и величины рабочего зазора.

В зависимости от комбинации этих параметров якорь реле переходит в новое стабильное состояние, тем самым замыкая правильный контакт и реле срабатывает.

Существуют различные типы поляризованных реле в зависимости от конфигурации магнитной цепи. Два самых популярных типа этих реле включают реле дифференциального и мостового типа.

В дифференциальной магнитной системе на якорь действует разность двух потоков постоянного магнита. В магнитной системе мостового типа поле, создаваемое катушками, делится на два потока, имеющих противоположные знаки в области рабочего зазора, а магнитный поток постоянного магнита не делится на два потока. Для реле нормальных размеров широко используется дифференциальный тип магнитной системы.

Реле Бухгольца

Эти реле работают на газе или приводятся в действие реле. Эти реле используются для обнаружения зарождающихся неисправностей (или внутренних неисправностей, которые изначально являются незначительными неисправностями, но со временем превращаются в серьезные неисправности). Они наиболее широко используются для защиты трансформатора и размещаются в камере между баком трансформатора и расширителем. Они используются только для масляных реле, которые в основном используются в системах передачи и распределения электроэнергии.

На рисунке выше показан принцип работы реле Бухгольца. Когда внутри трансформатора возникают зарождающиеся неисправности (или медленно развивающиеся неисправности), уровень масла падает из-за скопления газа. Это приводит к наклону полого поплавка и, следовательно, к замыканию ртутных контактов. Эти ртутные контакты завершают путь цепи сигнализации, так что оператор знает, что в трансформаторе возникла какая-то зарождающаяся неисправность.

Всякий раз, когда в трансформаторе происходит серьезная неисправность, например, короткое замыкание фаз или замыкание на землю и т. д., давление внутри бака резко возрастает из-за быстрого снижения уровня масла. Таким образом, масло устремляется к проводнику и за счет этого отклоняется нижняя боковая заслонка. Таким образом, он замыкает контакты ртутного выключателя, тем самым включается цепь отключения. Затем трансформатор отключается от источника питания.

Реле защиты от перегрузки

Реле защиты от перегрузки специально разработаны для защиты электродвигателей и цепей от перегрузки по току. Эти реле перегрузки могут быть разных типов, например, стационарные биметаллические ленточные, электронные или сменные биметаллические нагреватели и т. д.

Если электродвигатели перегружены, их необходимо защитить от перегрузки по току. Для этой цели используется оборудование, чувствительное к перегрузке, такое как тепловое реле. Реле с тепловым управлением состоит из катушки, которая нагревает биметаллическую полосу или расплав припоя и, таким образом, освобождает пружину для управления вспомогательными контактами, включенными последовательно с катушкой. Катушка обесточивается, обнаруживая избыточный ток в нагрузке из-за перегрузки.

Температуру обмотки двигателя можно оценить с помощью тепловой модели якоря двигателя, электронного реле защиты от перегрузки путем измерения тока двигателя. Таким образом, двигатель можно точно защитить с помощью реле защиты от перегрузки.

Твердотельные реле (ТТР)

Твердотельные реле используют твердотельные компоненты, такие как биполярные транзисторы, тиристоры, IGBT, МОП-транзисторы и симисторы для выполнения операции переключения. Коэффициент усиления по мощности этих реле намного выше, чем у электромеханических реле, потому что требуемая энергия управления (для питания цепи управления) намного ниже по сравнению с мощностью, которой должны управлять (коммутируемый выход) этих реле. Эти реле могут быть рассчитаны на работу как от сети переменного, так и постоянного тока.

Благодаря отсутствию механических контактов эти реле имеют высокие скорости переключения. SSR состоит из датчика, который также является электронным устройством, и этот датчик реагирует на управляющий сигнал, чтобы включить или выключить питание нагрузки.

ТТР подразделяются на разные типы, однако основные типы этих реле включают ТТР с оптической связью и ТТР с трансформаторной связью. В ТТР с трансформаторной связью небольшой постоянный ток подается на первичную обмотку трансформатора через преобразователь постоянного тока в переменный.

Затем этот ток преобразуется в переменный и усиливается для работы твердотельного устройства (в данном случае симистора), а также схемы запуска. Степень изоляции между входом и выходом зависит от конструкции трансформатора.

В случае SSR с фотосвязью для выполнения операции переключения используется светочувствительный полупроводниковый прибор. Управляющий сигнал подается на светодиод, так что светочувствительное устройство переходит в режим проводимости, обнаруживая свет, излучаемый светодиодом. Изоляция, обеспечиваемая твердотельным реле этого типа, относительно высока по сравнению с твердотельным реле с трансформаторной связью благодаря принципу фотодетектирования.

Твердотельные реле имеют более высокую скорость переключения по сравнению с электромеханическими реле. Кроме того, из-за отсутствия движущихся частей ожидаемый срок службы выше, и они, как правило, производят очень меньше шума.

Реле с инверсной выдержкой времени (реле IDMT)

Этот тип реле имеет токозависимую характеристику при более высоких значениях тока короткого замыкания и токоинверсную характеристику при более низких значениях тока короткого замыкания. Они широко используются для защиты распределительных линий и позволяют устанавливать ограничения для текущих и временных настроек.

В этом типе реле время срабатывания реле примерно обратно пропорционально току короткого замыкания вблизи значения срабатывания и становится постоянным немного выше значения срабатывания реле. Этого можно достичь, используя сердечник магнита, который насыщается при токе, немного превышающем ток срабатывания.

Значение срабатывания Точка, в которой управляющая величина или ток короткого замыкания инициирует срабатывание реле, называется значением срабатывания. Реле называется IDMT из-за его характеристики, заключающейся в том, что когда управляющая величина достигает своего бесконечного значения, время не приближается к нулю.

При более низких значениях тока короткого замыкания он дает обратнозависимую временную характеристику, а при более высоких значениях дает независимую временную характеристику, как показано на рисунке. Время работы становится постоянным от определенного значения до тех пор, пока величина срабатывания не станет бесконечной, что показано на графике (получена кривая, которая становится постоянной).

Дифференциальные реле

Как следует из названия, дифференциальные реле — это те реле, которые работают на «разнице» управляющих (или активирующих) сигналов. Дифференциальные реле срабатывают, когда разность векторов двух или более одинаковых электрических величин превышает заданное значение. Реле дифференциального тока работает на основе результата сравнения величины и разности фаз токов, входящих и выходящих из защищаемой системы.

В нормальных условиях работы входной и выходной токи равны по величине и фазе, поэтому реле не работает. Но если в системе происходит неисправность, то эти токи уже не равны по величине и фазе. Этот тип реле подключается таким образом, что разница между током на входе и током на выходе проходит через управляющую катушку реле. Следовательно, катушка реле находится под напряжением в условиях неисправности из-за разности величин тока. Таким образом, реле срабатывает и размыкает автоматический выключатель, отключая цепь.

На приведенном выше рисунке показан принцип работы дифференциальных реле, в которых имеется два трансформатора тока, подключенных с каждой стороны силового трансформатора, т. е. один трансформатор тока на первичной стороне, а другой на вторичной стороне силового трансформатора. Реле сравнивает токи с обеих сторон, и если есть какой-либо дисбаланс, то реле срабатывает. Дифференциальные реле могут быть дифференциальными реле тока, дифференциальными реле баланса напряжения и дифференциальными реле смещения.

ПРИМЕЧАНИЕ: В будущем я добавлю информацию о других типах реле.



Какие бывают электрические реле

Электрические реле являются одним из наиболее часто используемых устройств в современных технологических системах. Его можно найти в автомобилях, стиральных машинах, микроволновых печах, медицинском оборудовании, а также в танках, самолетах и ​​кораблях. Фактически ни одна отрасль не может работать без реле. В некоторых сложных системах автоматического управления в промышленности количество реле исчисляется сотнями и даже тысячами. В электроэнергетике не допускается работа силового оборудования без специальных реле защиты. Некоторое электрическое оборудование, такое как силовые трансформаторы, может быть защищено несколькими различными типами реле, каждое из которых управляет различными функциями.

Хотя реле имеют широкий спектр применения и множество типов, большинство инженеров не знакомы с большинством из них. Прочитав эту статью, вы получите общее представление о типах реле.

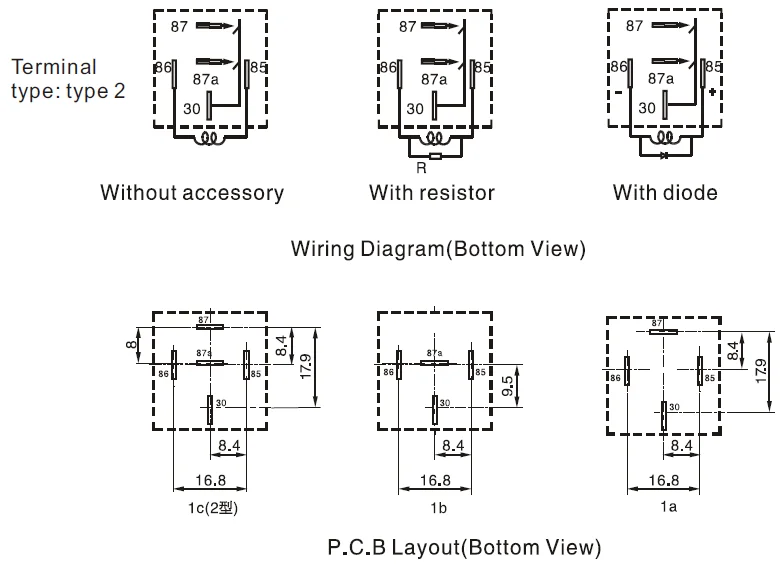

1. Электромагнитное реле

Электромагнитное реле является самым простым, самым старым и наиболее широко используемым реле. Его основными компонентами являются катушки, магнитопроводы, якоря, пружины и контакты. Магнитная система используется для преобразования входного тока в механическую энергию, необходимую для замыкания контактов. Контактная система преобразует входную механическую энергию в электрические сигналы. Система изоляции обеспечивает гальваническую развязку между входной цепью (обмотка) и выходной цепью (контакт).

2. Реле с фиксацией

Реле с фиксацией – это реле, которое срабатывает под действием одиночного импульса тока в обмотке и сохраняет это состояние, когда на него перестает действовать импульс, т. е. когда оно заперто. Таким образом, реле выполняет функцию накопителя. Кроме того, реле с фиксацией помогает снизить энергопотребление в прикладной цепи, поскольку катушку не нужно постоянно заряжать.

3. Тепловое реле

Реле температуры или тепловые реле относятся ко второму (и, возможно, даже первому) наиболее популярному типу специализированных электрических реле. Существует два основных типа таких устройств: реле, которые вводят возбуждение в виде тепла, и реле, которые вводят возбуждение в виде тока. Первый тип реле подходит для прямого контроля температуры различных агрегатов. Второй тип реле используется в качестве защитного реле для предотвращения перегрузки по току и подходит для различных потребителей электроэнергии. В последнем случае ток сначала преобразуется в тепло внутри реле, а когда температура внутреннего термоэлемента достигает определенного значения (реле находится под напряжением), становится выходным электрическим сигналом.

4.

Герконовое реле

Многие инженеры сталкивались с примитивными контактными элементами в стеклянных корпусах. Однако не все знают, что герконовые реле отличаются от обычных не герметичной оболочкой (герметичные реле не обязательно герконовые), а тем, что в качестве контакта в герконах выступает магнитный материал, изготовленный из тонкой стальной пластины. , Магнитная система, пружина одновременно. Один конец этой доски закреплен, а другой конец покрыт каким-либо проводящим материалом, который может свободно перемещаться под действием внешнего магнитного поля. Свободные концы этих двух пластин направлены друг к другу и перекрывают друг друга на 0,2–2 мм, образуя основу распределительного устройства нового типа.

5. Реле высокого напряжения

Бурное развитие электротехники с применением высокого напряжения (мощный лазер, промышленный ускоритель, высокочастотный нагрев металлов и сред и т.д.), использование силовой электронной аппаратуры (радар, ТВ и радиопередатчик), работающий под высоким напряжением, для различных уровней напряжения Потребность в системах проверки изоляции электрооборудования является причиной популярности высоковольтных (ВН) реле, работающих при напряжении от 5 до 300 кВ и выше. Такие реле можно разделить на две категории: высоковольтные изолированные реле для всех составляющих тока нагрузки и низковольтные и высоковольтные изолированные реле между входным элементом (катушка управления) и выходным элементом (контакт).

6. Реле времени

Помимо электрических реле, наиболее широко используемым реле является «реле времени». В нормальных условиях эти реле имеют определенную задержку, соответствующую сигналу, используемому для входа реле, поэтому часто используется термин «реле задержки». Поскольку изменение состояния реле сопровождается некоторой задержкой сигнала, подаваемого на его входной зажим, можно с уверенностью сказать, что помимо других функций каждое реле имеет еще и функцию реле времени. Стабильность систем автоматического управления иногда можно повысить, включив в них стандартные электромеханические реле. Их единственная функция состоит в том, чтобы обеспечить определенную задержку сигнала, значение которой равно его собственной задержке включения. С инженерной точки зрения «реле времени» или «реле задержки времени» обычно определяют как реле, которое использует функцию задержки времени в качестве основы и каким-то образом улучшает характеристики этой функции.

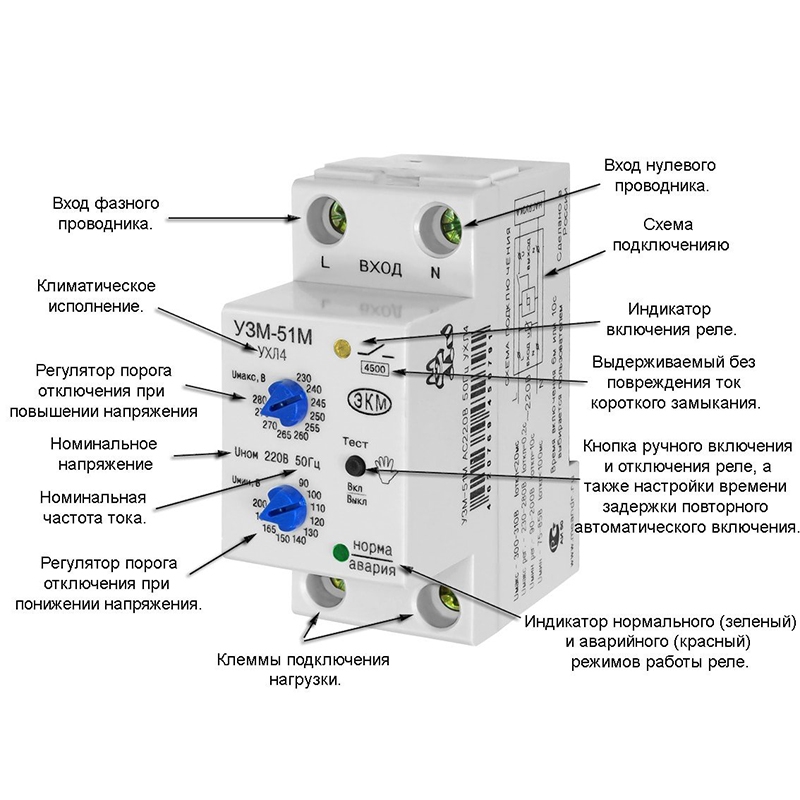

7. Реле тока и напряжения

Эти реле специально разработаны для управления уровнями тока или напряжения в высоковольтных и низковольтных цепях и используются для генерирования определенных выходных сигналов, когда уровень тока или напряжения отклоняется от заданного значения. заранее определенное значение. Такие реле еще называют «измерительными реле», потому что они непрерывно измеряют уровень значений исполнения во время работы. Обычно выходной сигнал такого типа реле воздействует на устройство отключения питания и отключает нагрузку, тем самым защищая его (или основной источник питания) от повреждения в аварийном режиме, поэтому реле такого типа также называют « защитное реле».

8. Дифференциальное реле

Дифференциальная защита определяет место повреждения путем сравнения двух (или более) токов; это на самом деле токовая защита. По сравнению с другими видами защиты, дифференциальная токовая защита обладает абсолютной селективностью, потому что она может грамотно сработать только при возникновении КЗ в зоне защиты, а вовсе не при КЗ вне зоны защиты. Работа. Площадь дифференциального реле ограничена участком цепи между трансформаторами тока (ТТ), к которым реле подключено. Благодаря высокой селективности защиты, срабатывание реле не требует задержки срабатывания, поэтому все дифференциальные реле являются быстродействующими. Поэтому дифференциальная защита имеет чрезвычайно высокую селективность и быстродействие.

9. Дистанционное реле

Привод, который срабатывает при превышении заданного допустимого сопротивления, импеданса или реактивного сопротивления цепи. Если каждое реле, установленное на линии, имеет выдержку времени, зависящую от импеданса (расстояния), реле, срабатывающее первым, всегда оказывается ближайшим к точке короткого замыкания. Дистанционная защита направлена ​​на достижение этого. В двухсторонней схеме питания дистанционная защита является направленной.

10. Реле частоты

Снижение частоты связано с перегрузкой энергосистемы, а увеличение частоты свидетельствует о избыточной мощности. Когда одна или несколько сильно загруженных линий внезапно выходят из строя, в системе возникает избыточная мощность. Избыточная мощность направляется на другие линии, вызывая опасный поток мощности, который может привести к коллапсу энергосистемы. Вот почему так важно контролировать частоту напряжения. Как и другие параметры схемы, частота регулируется специальным реле.

11. Поляризованное реле

Поляризованное реле представляет собой электромагнитное реле постоянного тока, а также источник постоянного магнитного поля, воздействующий на якорь реле. Этот дополнительный источник магнитного поля (называемый «поляризацией») обычно изготавливается в виде постоянного магнита.

12. Микропроцессорное реле

Микропроцессорное реле представляет собой небольшой компьютер, выходная цепь которого имеет согласующие параметры с внешними трансформаторами тока и напряжения. Программирование может выполняться в памяти, что позволяет моделировать работу любого защитного реле на основе входных сигналов. С помощью базового микропроцессора общего назначения можно создать любое реле, внеся некоторые специфические изменения в программу, по крайней мере, на начальных этапах разработки микропроцессорных устройств.

13. Реле последовательности

Реле последовательности иногда называют генераторами, пошаговыми реле, пошаговыми реле, триггерами или импульсными реле. Реле имеет возможность размыкания и замыкания контактов в заданной последовательности. Все реле последовательности используют храповой механизм или защелку для изменения состояния своих контактов с помощью повторяющихся импульсов на одну катушку. Обычно, но не всегда, один импульс закрывает набор контактов, следующий импульс открывает их и так далее.

14. Поворотное реле

Поворотное или моторизованное реле представляет собой реле, в котором поступательное движение якоря и контактов заменено вращательным движением. По сути, это стандартный многоконтактный роторный выключатель с электромагнитным приводом, а не ручной.

15. Реле с подвижной катушкой

Этот тип реле имеет довольно необычный внешний вид, иногда напоминающий вакуумную трубку или измерительный прибор. Естественно, это реле похоже на измерительный прибор, потому что, по сути, это высокочувствительный измерительный механизм с очень чувствительными контактами. Работа устройства основана на взаимодействии магнитного поля постоянного магнита и тока в обмотке. Обмотка намотана на прямоугольную легкую алюминиевую трубку (каркас), размещенную в зазоре между постоянным магнитом и кольцом железного сердечника.

16. Реле сигнализатора цели

Сигнальное реле (целевое реле, сигнальное реле или реле флага) — это устройство без автоматического сброса, которое указывает на состояние устройства защиты, но не работает автоматически. а также может быть приспособлен для выполнения функции блокировки. Другими словами, целевое реле используется в системах релейной защиты и автоматики в качестве индикатора для срабатывания других реле.

17. Реле вспышки

Реле вспышки (или мигалка) используется для генерации мерцающего света сигнальной лампы. Из-за этого мерцания она привлечет больше внимания, чем постоянно включенная лампа. Это реле широко используется для управления одной сигнальной лампой и компонентом сигнального щита с несколькими клапанами.

18. Реле Бухгольца

Реле Бухгольца используются для защиты оборудования, погруженного в жидкость, путем контроля оборудования на наличие аномального потока или отсутствия газа или аномального газообразования (большинство отказов маслонаполненных силовых трансформаторов сопровождаются производство газа). Эти реле обычно используются в трансформаторах с расширительными баками. Они собирают газ, который постепенно высвобождается из-за небольших внутренних проблем (таких как плохое соединение, небольшие дуги и т. д.), пока объем газа не сработает переключателем, а затем посылает сигнал тревоги. После того, как газ собран и проанализирован, проблема может быть идентифицирована.

19. Реле безопасности

Электрические реле содержат множество компонентов, подверженных силовому, электрическому или тепловому износу. Во многих приложениях безопасность очень важна, и использование электрического оборудования очень важно для обеспечения того, чтобы во время цикла индикации неисправности, когда неисправность обнаруживается подвижным контактом реле, не происходило опасного движения машины. Для обеспечения функции безопасности, особенно в случае отказа, в схему предохранительного устройства встроено надлежащее управление. Реле безопасности, замыкающие контакты, играют решающую роль в предотвращении аварий в машинах и системах.

20. Реле замыкания на землю

Реле замыкания на землю — это устройство, которое отключает источник питания, когда ток течет на землю. Следовательно, он может обеспечить защиту от вредного поражения электрическим током и обеспечить путь к земле в случае контакта человека с цепью под напряжением. Типичными примерами такой ситуации являются использование неисправных проводов и неисправных приборов.
