Разновидности и технические параметры реле тока

Виды реле тока и их устройство

Существует несколько видов реле тока, принцип действия которых отличается. Рассмотрим особенности каждого вида:

1. Первичные обычно являются частью выключателя. Используются в электросетях с напряжением до 1000 В.
2. Вторичные подключаются через трансформатор, который, в свою очередь, подключен к питанию. Трансформатор снижает ток до значения, которое подходит для функционирования реле и делает устройство универсальным и компактным. Вторичные токовые реле также имеют разделение на подвиды. Устройство  каждого из них отличается. Рассмотрим часто встречающиеся виды:

•  Электромагнитные. Такие устройства наиболее распространенные. В основе их работы лежит принцип электромагнита. Конструкция состоит из сердечника с медной обмоткой, который притягивает якорь с присоединенными контактами. Если питание отключено, то пружина удерживает якорь на некотором расстоянии от сердечника. При подаче напряжения, магнитная сила сердечника притягивает якорь, тем самым переключая подключенные к нему контакты. Разновидностью электромагнитных реле являются поляризованные реле, которые имеют два сердечника с обмотками и один постоянный магнит. Срабатывание происходит в зависимости от того, какой полярности пришел входной сигнал. Существуют электромагнитные реле переменного и постоянного тока.
•  Индукционные. Взаимодействие тока индуцированного в проводнике, а также переменного магнитного потока лежит в основе их работы. Элементы подбираются так, что при установленной частоте потока совпадают и угол отклонения равен нулю. При изменении частоты будет происходить смещение подвижного элемента, который и будет замыкать или размыкать контакты. Выделяют три типа индукционных устройств: с рамкой, с диском, со стаканом. Используются на переменном токе как защита от электротоков перегрузки.
•  Дифференциальные. Такие устройства сравнивают силу тока до потребителя (силового трансформатора) и после него. В штатной ситуации оба показателя практически одинаковы, если же возникает короткое замыкание или утечка, то показатели изменяются и равенство нарушается. Происходит срабатывание и отключение от сети. Они часто используются для защиты человека от удара электротоком при контакте с корпусом неисправного устройства.
•  На интегральных микросхемах. Они работают на полупроводниках (симисторы, тиристоры и пр.). Входящий сигнал проверяется на соответствие установленным показателям. В случае отклонения, устройство разрывает цепь.
•  Тепловые. Такие устройства имеют биметаллическую пластину, которая при прохождении электротока нагревается и изгибается, замыкая или размыкая контакты. Чем больше электроток, тем быстрее она разогревается.

Реле тока: основные характеристики

Для работы реле необходимо, чтобы его параметры соответствовали поставленным задачам. Это устройство подбирается по следующим характеристикам:

• Сила тока (А) – каждое устройство рассчитано на определенный уровень электротока.
• Напряжение (В) – диапазон напряжения, в котором происходит нормальная работа устройства.
• Мощность срабатывания (Вт) – минимальная мощность подаваемого электротока для нормальной работы.
• Мощность управления (Вт) – максимальная мощность электротока, при которой реле может выполнять свои функции.
• Точность измерения силы тока (А) – от этого зависит погрешность при срабатывании.
• Время срабатывания (секунды) – это разница во времени от момента события до момента срабатывания прибора.
• Возможность регулировки срабатывания по времени (секунды) – возможность выставить задержку на включение/отключение устройства при критических нагрузках.
• Условия эксплуатации – нужно учитывать в каких условиях устройство будет использоваться: вибрация, повышенная влажность, запыленность и пр.

Это перечень только основных характеристик, на которые следует обращать внимание при выборе токового реле. В зависимости от поставленных задач, этот список может расширяться или же сокращаться.

Особенности реле контроля тока RBUZ I от компании DS Electronics

Компания DS Electronics выпускает однофазное реле контроля тока RBUZ I с силой тока в диапазоне от 25 А до 63 А. Они обеспечивают защиту электрических устройств от токовых перегрузок благодаря отключению нагрузки. Предназначается для установки в электрощит на DIN-рейку шириной 35 мм.

Использование реле позволяет оптимизировать работу устройств, которые содержат двигатели. Хорошо подходит для контроля и защиты насосного оборудования и ограничения потребления в ветхих электросетях.

Благодаря функции регулировки задержки на отключение до 240 с, можно не прекращать работу при некоторых перегрузках допустимое время. Если по истечению указанного времени не произойдет нормализация силы тока, то прибор отключит потребителей от питания. Задержка включения позволяет избежать повторных предельных нагрузок и защитить двигатель компрессорного оборудования.

Для определения силы тока в реле RBUZ I используется алгоритм True RMS, который позволяет наиболее точно произвести измерения. Также есть возможность корректировки значений в соответствии с внешними измерительными приборами.

Устройство имеет функцию запоминания значений тока при срабатывании, которые хранятся в его памяти. Также RBUZ I имеет возможность задействовать дополнительные пределы тока.

Для обеспечения пожарной безопасности RBUZ I выпускается в корпусе из негорючего поликарбоната и дополнительно снабжен защитным механизмом, который отключит прибор в случае перегрева.

Заключение

Выбирая реле тока, сопоставляйте его параметры с теми задачами, которые нужно будет выполнить. Убедитесь, что его мощность, а также максимальный ток соответствуют всем подключенным приборам. Лучше взять с запасом около 10-15% . Это позволит не менять реле, если добавится новый потребитель, а также продлит срок службы устройства, т.к. оно не будет работать на пределе.

Правильно подобранное и установленное реле тока обеспечит оптимальную и безопасную работу оборудования долгие годы. Компания DS Electronics предоставляет 5 лет гарантии на реле RBUZ I.

Оцените новость:

Поделиться:

Электрические реле – виды и принцип работы

Устройство и типы электрических реле

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 25. 03.2022

Грубо говоря, классические реле – это электромагнитные переключатели. Между тем, помимо схем электромагнитных реле, существуют еще и электромеханические конструкции. С помощью реле цепи можно включать, выключать и выключать.

Содержание:

• В чем преимущества и недостатки реле?
• Какие существуют типы реле и чем они отличаются?
• Где используются релейные схемы и кому нужны реле?
• На что следует обратить внимание при покупке реле?

В принципе, электрическое реле состоит из катушки с железным сердечником. Если через катушку протекает ток, создается электрическое магнитное поле, и ферромагнитный якорь, прикрепленный к концу катушки, притягивается. За счет притяжения якоря две контактные пружины соединяются друг с другом, и так называемые рабочие контакты в реле (доводчике) замыкаются. Из-за магнитного поля контакты в реле могут открываться (нормально замкнутые контакты) и замыкаться (нормально разомкнутые контакты).

Также используются комбинации контактов NC и NO, это называется так называемым переключающим контактом. Как только катушка больше не возбуждается, сила, накопленная в пружинах, возвращает якорь в исходное положение и остается там до тех пор, пока ток снова не потечет через катушку.

При достижении определенной входной величины в реле, поток тока скачкообразно увеличивается. Реле активируется через цепь управления и затем может использоваться для переключения дополнительных цепей.

На каждом устройстве нанесены значения напряжения и тока на которые оно рассчитано, и схема контактов управляющих цепей.

В чем преимущества и недостатки реле?

В настоящее время полупроводники, полупроводниковые схемы или транзисторы часто предпочтительны в качестве альтернативы реле, но они по-прежнему находят множество областей применения, в том числе по следующим причинам:

• По-прежнему очень дешевы, несмотря на рост цен на сырье;
• Электронные компоненты могут быть интегрированы в схемы несложным и беспроблемным образом, они особенно хорошо переносятся и стабильны в случае пиков напряжения и тока:
• Беспотенциальная развязка от цепи нагрузки – одно из преимуществ;
• Кроме того, они обычно очень мало нагреваются и поэтому не нуждаются в охлаждении;
• Их можно использовать для переключения очень слабых сигналов на высокочастотную мощность;
• Также удобно, что состояние переключения часто можно увидеть только невооруженным глазом.

Недостатки реле

Эти устройства относительно не восприимчивы к пикам напряжения и тока, но особенно чувствительны к вибрациям и ударам. Еще один недостаток – слышимый шум при переключении. Изоляционная способность большинства моделей также зависит от высоты над уровнем моря и преобладающего давления воздуха.

Благодаря длительному времени отклика и времени спада реле относятся к числу самых медленных среди механизмов переключения: в то время как оно имеет время отклика в несколько миллисекунд, полупроводники переключаются за несколько микросекунд или даже наносекунд, то есть на несколько степеней в десять быстрее. Из-за их механической и электрической конструкции при переключении реле всегда необходимо учитывать основной механический и электрический износ, и необходимо сравнивать срок службы системы переключения.

Какие существуют типы реле и чем они отличаются?

Реле бывают разных конструкций и типов. Классификация реле может основываться на разных критериях:

• размер;
• тип или материал контактов;
• принцип работы;
• коммутационная способность;
• дизайн;
• количество возможных состояний переключения в обесточенном состоянии;
• область применения соответствующего реле.

Наиболее часто встречаются следующие типы реле:

• реле напряжения;
• реле времени;
• тепловое реле;
• промежуточное реле;

• импульсное реле;
• реле отключения;
• реле перегрузки.

Где используются релейные схемы и кому нужны реле?

В принципе, устройства имеют множество применений в качестве переключателей с дистанционным управлением. Эти электромеханические компоненты в основном используются в качестве переключающих усилителей, поскольку они могут переключать высокие электрические мощности через цепь управления с очень низкими мощностями. Эффект усиления можно представить себе как небольшую струйку воды, которая заставляет течь весь водопад.

Другое типичное применение реле – его интеграция для достижения гальванической развязки между цепью управления и нагрузкой. Компонент также может превосходно использоваться для изолированного и одновременного переключения нескольких цепей нагрузки с помощью только одной цепи управления. Функциональность реле оказывается чрезвычайно практичной, потому что, несмотря на очень высокое сопротивление контакта при разомкнутом контакте, коммутационное сопротивление при замкнутом контакте очень мало.

На что следует обратить внимание при покупке реле?

Перед покупкой реле следует тщательно спланировать и набросать коммутационное устройство. Следует четко определить цель интегрируемого компонента и его задачу. Когда вы наконец нашли правильный тип реле, при выборе продукта обратите внимание на основные характеристики соответствующей катушки, установленной в реле, и всей системы.

К основным характеристикам реле относятся, например:

1. Номинальное рабочее напряжение катушки
2. Ток катушки или сопротивление
3. Падение напряжения катушки
4. Пусковое напряжение катушки
5. Время отклика и выпуска
6. Частота переключения
7. Устойчивость к вибрации и ударам

Например, если вы хотите создать стационарно установленную схему, в которой маловероятно, что реле подвергнется ударам, это одно. Однако для реализации переносной схемы необходимо тщательно проверить, не может ли реле быть повреждено при движении во время транспортировки.

Что касается контактов, вы должны обращать внимание не только на их тип и количество, но и на характеристические значения, такие как длительный ток, ток переключения, а также коммутируемое и испытательное напряжение. В конечном счете, электрический и механический срок службы и диапазон температур, в котором реле может работать, также играют важную роль при принятии решения о том, какое реле купить.

Если стоит выбор, где купить электрическое реле, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Компания АнЛан поздравляет всех с Днем защитника Отечества!

22

February

2022

Уважаемые партнеры, коллеги и друзья, поздравляем вас с Днем защитника Отечества!

Открыть

Виды электротехнических шкафов

27

April

2016

Краткое содержание:

1. Степени защиты шкафов
2. Заземление шкафов

В статье вы узнаете про электротехнические шкафы, степени защищенности от влаги и пыли и заземлении таких шкафов.

Открыть

Кабельная продукция

24

March

2008

Без кабельной продукции немыслимо вообразить какую-либо сферу индустриальной промышленности. Главная цель такой продукции – транслировать сигнал или электричество на различные дистанции. Понятие «кабельная продукция» подразумевает собой набор устройств, использующихся для электроснабжения различных объектов. Качественная и надежная продукция обеспечит получение соответствующего результата.

Открыть

Организация пространства электротехнического шкафа

07

October

2015

Краткое содержание:

1. Заземление электротехнических шкафов
2. Аксессуары к электрошкафам

Из статьи вы узнаете что поможет в организации пространства электротехнического шкафа, о заземлении и аксессуарах.

Открыть

Оптические проходные адаптеры

16

April

2021

Ключом к оптоволоконному соединению является точное выравнивание каждой оптоволоконной жилы. И такое выравнивание достигается с помощью двух прецизионных компонентов – наконечника в каждом соединителе и выравнивающей втулки в каждом адаптере.

Открыть

Типы волоконно-оптических кабелей

10

November

2015

 Краткое содержание:

1. Разновидности оптоволоконных кабелей
2. Применение кабелей

Из статьи вы узнаете о том, какие бывают оптоволоконные кабели и где их применяют.

Открыть

Рекомендуемые товары

IEK RRP20-3-05-012A Реле РЭК 78-3 5А 12В AC

Артикул: RRP20-3-05-012A

Цена: 248,97 ₽

От 25 000 ₽ 248,97 ₽

От 100 000 ₽ 248,97 ₽

Реле контроля напряжения CM-MPS.21S с контр. нуля Umin/Umax=3х180-220В/240-280BAC 2ПК винтовые клеммы ABB 1SVR730885R3300

Реле контроля напряжения CM-MPS. 21S с контр. нуля Umin/Umax=3х180-220В/240-280BAC 2ПК винтовые клеммы ABB 1SVR730885R3300

Артикул: 1SVR730885R3300

Цена: 12 214,51 ₽

От 25 000 ₽ 12 214,51 ₽

От 100 000 ₽ 12 214,51 ₽

Реле перегрузки тепл. TF65-47 диапазон уставки 36.0-47.0А для контакторов AF40 AF52 AF65 класс перегрузки 10 ABB 1SAZ811201R1004

Реле перегрузки тепл. TF65-47 диапазон уставки 36.0-47.0А для контакторов AF40 AF52 AF65 класс перегрузки 10 ABB 1SAZ811201R1004

Артикул: 1SAZ811201R1004

Цена: 11 173,71 ₽

От 25 000 ₽ 11 173,71 ₽

От 100 000 ₽ 11 173,71 ₽

Типы электрических реле

Мы уже обсуждали работу электрических реле. Теперь мы рассмотрим различные типы электрических реле.

Существует два основных класса реле:

1. Электромеханические реле
2. Твердотельные реле

Основное различие между ними заключается в том, что электромеханические реле имеют движущиеся части, тогда как твердотельные реле не имеют движущихся частей. В дополнение к ним в промышленности доступны различные типы защитных реле.

Узнайте больше о различных типах реле защиты и функциях реле защиты.

Содержание

Электромеханические реле

Электромеханические реле — это переключатели, которые обычно используются для управления электрическими устройствами большой мощности.

Электромеханические реле используются во многих современных электрических машинах, когда жизненно важно управлять цепью либо с помощью сигнала малой мощности, либо когда несколько цепей должны управляться одним сигналом.

Преимущества электромеханических реле включают более низкую стоимость, отсутствие необходимости в радиаторе, наличие нескольких полюсов, и они могут с одинаковой легкостью переключать переменный или постоянный ток.

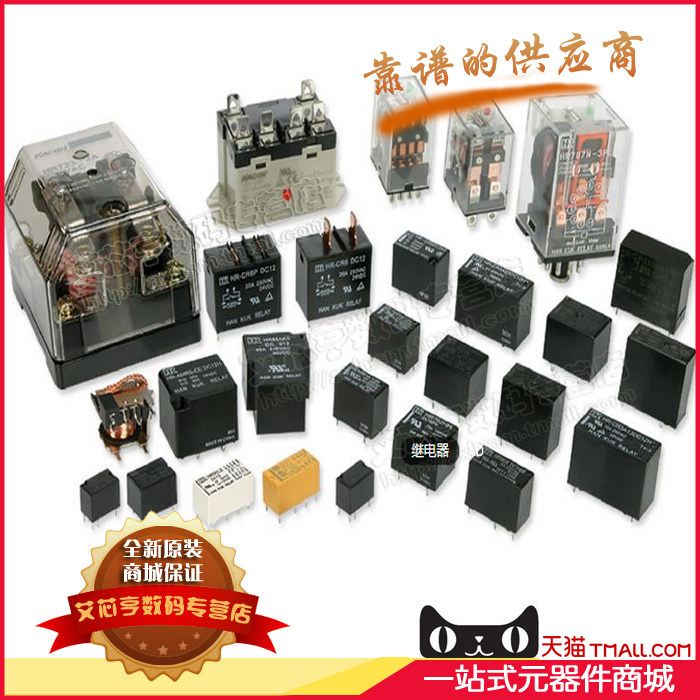

Некоторые из электромеханических реле

1. реле общего назначения,
2. силовое реле,
Контактор
3. и
4. реле задержки времени.

Каждый из них кратко описан здесь.

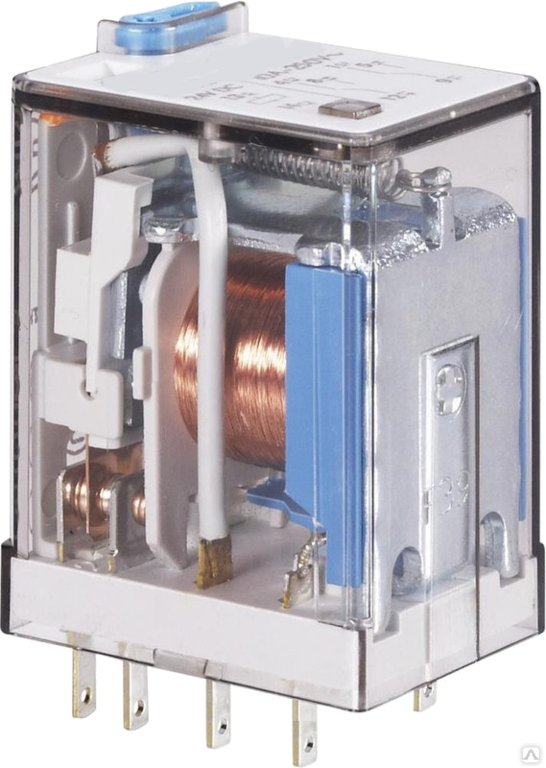

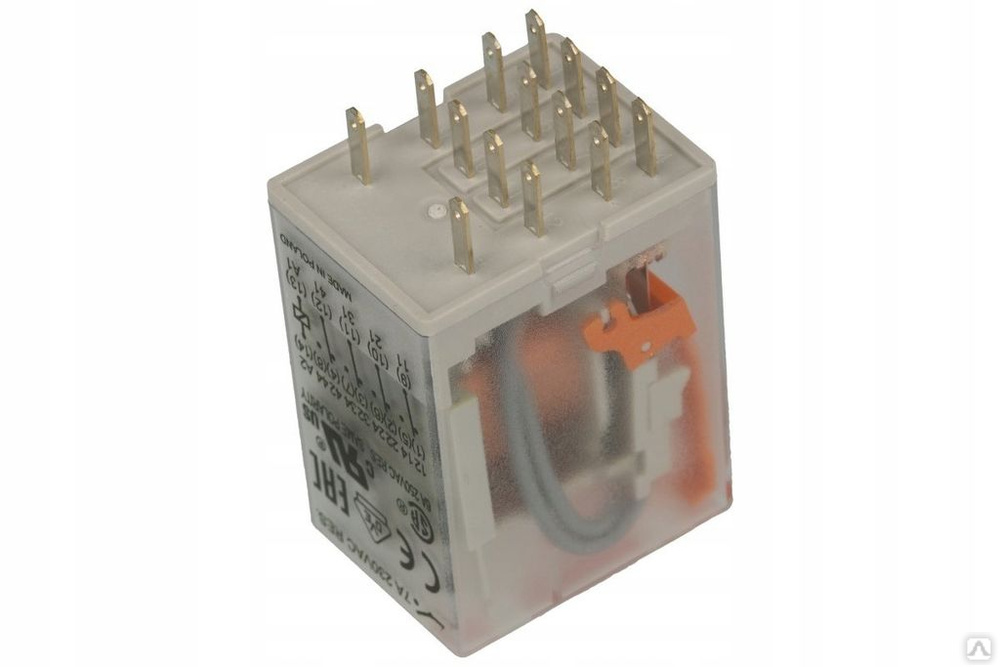

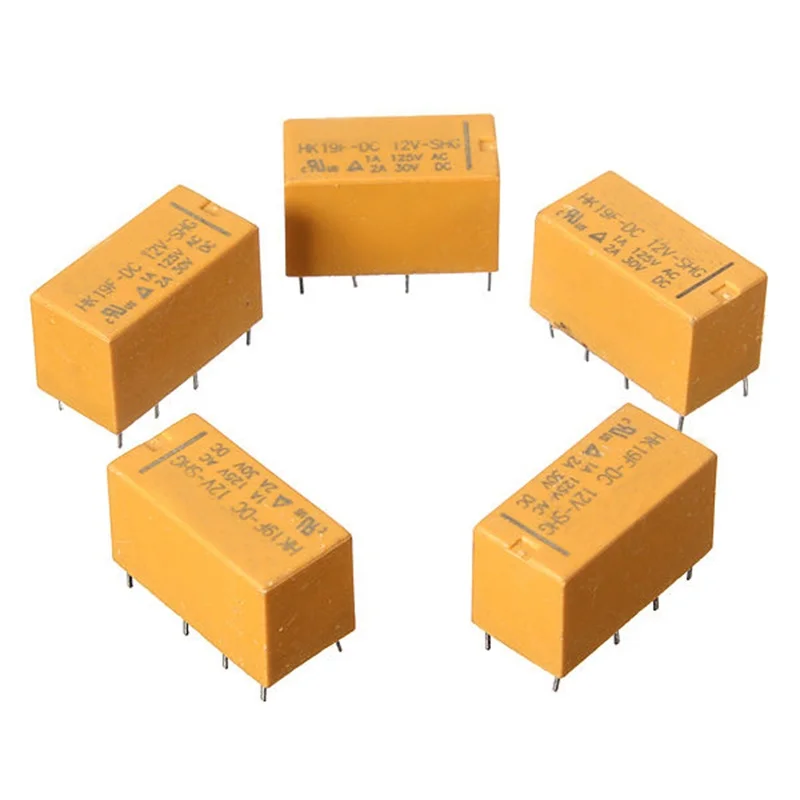

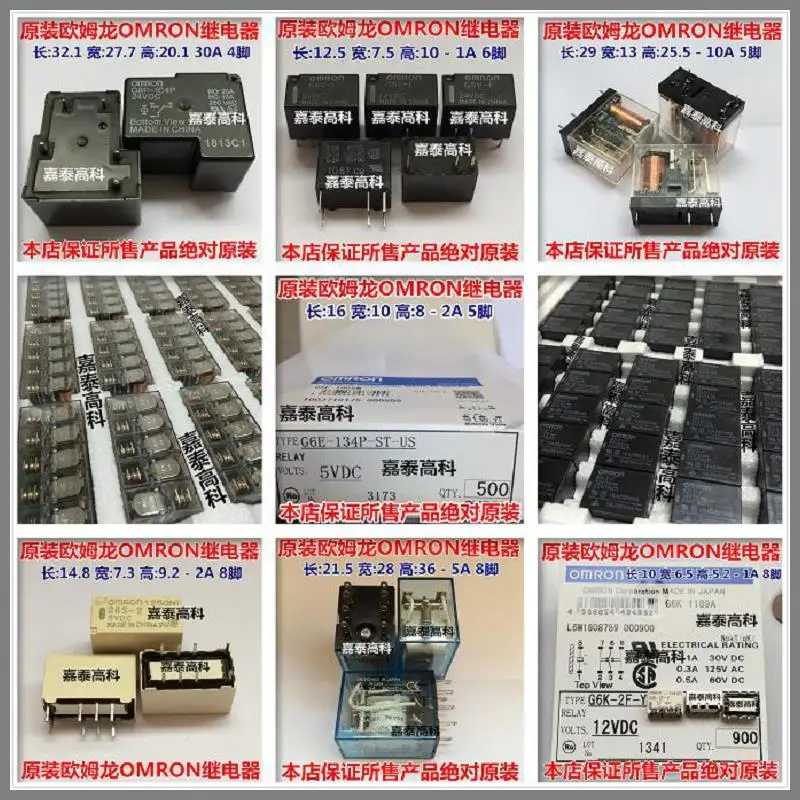

Реле общего назначения

Реле общего назначения оценивается по величине тока, которую могут выдержать его переключающие контакты. Большинство версий реле общего назначения имеют от одного до восьми полюсов и могут быть одинарными или двойными. Реле общего назначения

Реле общего назначения

представляют собой экономичные коммутационные устройства на 5–15 А, используемые в самых разных приложениях. Они встречаются в компьютерах, копировальных машинах и другом электронном оборудовании и бытовой технике.

Типичные области применения: управление освещением, управление с временной задержкой, управление промышленными машинами, системы управления энергопотреблением, панели управления, вилочные погрузчики, HVAC.

Силовое реле

Силовое реле способно работать с более мощными нагрузками 10–50 ампер и более. Как правило, это однополюсные или двухполюсные устройства.

Силовое реле

Силовые реле также содержат якорь, пружину и один или несколько контактов. Если силовое реле рассчитано на нормальное размыкание, при подаче питания электромагнит притягивает якорь, который затем тянется в направлении катушки до тех пор, пока не достигнет контакта, тем самым замыкая цепь.

Если реле сконструировано как нормально замкнутое, электромагнитная катушка оттягивает якорь от контакта, тем самым размыкая цепь. Силовые реле используются для многих различных применений, в том числе:

• Автомобильная электроника
• Усилитель звука
• Телефонные системы
• Бытовая техника
• Торговые автоматы

Силовые реле используются для коммутации самых разных токов в приложениях, включая все, от управления освещением до промышленных датчиков.

Контактор

Особый тип реле большой мощности, используется в основном для управления высокими напряжениями и токами в промышленных электроустановках. Из-за этих требований к высокой мощности контакторы всегда имеют двойные замыкающие контакты.

Контактор

Эти реле являются распределительными устройствами для управления и вспомогательных цепей и используются для управления, подачи сигналов и блокировки коммутационных устройств и панелей распределительных устройств.

Контактор представляет собой большое реле, обычно используемое для переключения тока на электродвигатель или другие мощные нагрузки. Большие электродвигатели могут быть защищены от перегрузки по току с помощью нагревателей и контактов защиты от перегрузки.

Если последовательно соединенные нагреватели слишком сильно нагреваются из-за чрезмерного тока, нормально замкнутый контакт перегрузки размыкается, обесточивая контактор, подавая питание на двигатель.

Реле задержки времени

Контакты могут не размыкаться и не замыкаться до тех пор, пока не пройдет некоторое время после подачи питания на катушку. Это называется задержка при срабатывании.

Задержка срабатывания означает, что контакты остаются в рабочем положении до некоторого времени после отключения питания катушки.

Реле задержки времени

Третья задержка называется интервалом времени . Контакты возвращаются в свое альтернативное положение через определенный интервал времени после подачи питания на катушку.

Время выполнения этих действий может быть фиксированным параметром реле, либо регулироваться ручкой на самом реле, либо дистанционно регулироваться через внешнюю цепь.

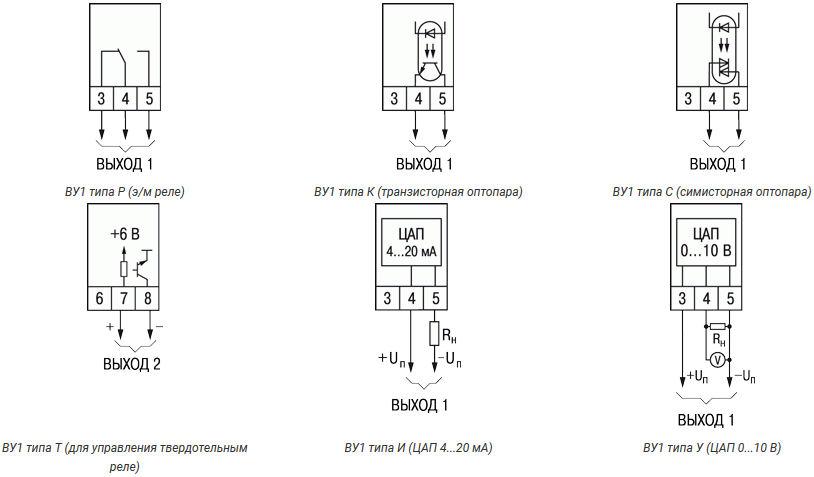

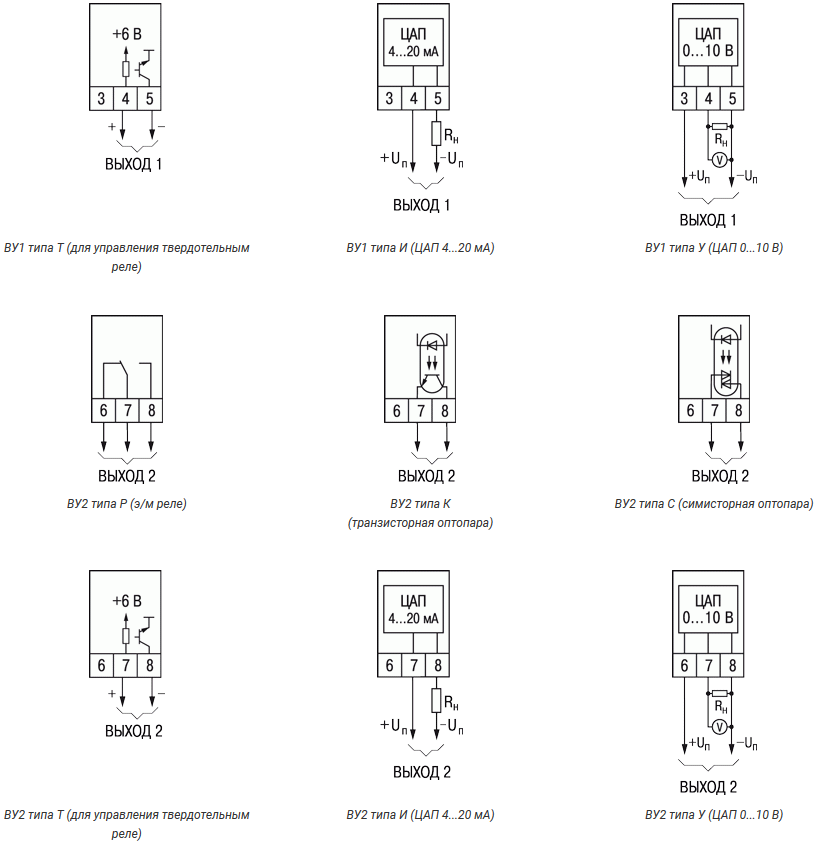

Твердотельные реле

Твердотельные реле (ТТР) — это электронное переключающее устройство, которое включается или выключается при приложении небольшого внешнего напряжения к его клеммам управления.

ТТР состоят из датчика, который реагирует на соответствующий входной сигнал (управляющий сигнал), полупроводникового электронного переключающего устройства, которое переключает питание на схему нагрузки, и соединительного механизма, позволяющего управляющему сигналу активировать этот переключатель без механических частей.

Реле может быть предназначено для переключения переменного или постоянного тока на нагрузку . Оно выполняет ту же функцию, что и электромеханическое реле, но не имеет движущихся частей. На рисунке ниже показано трехфазное твердотельное реле.

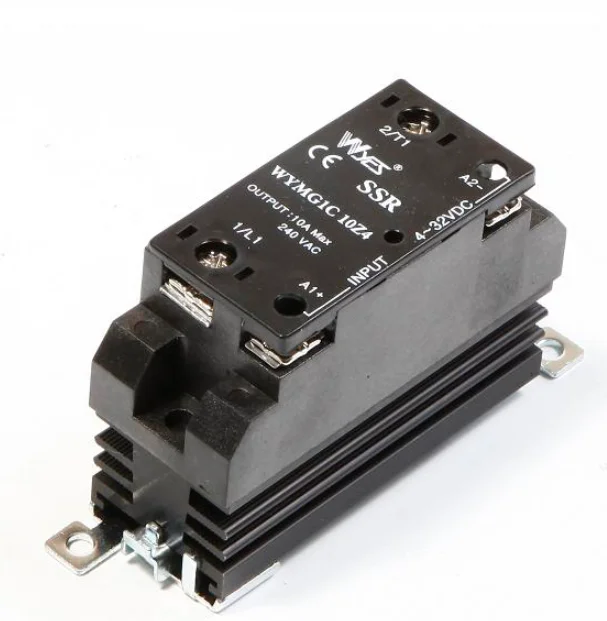

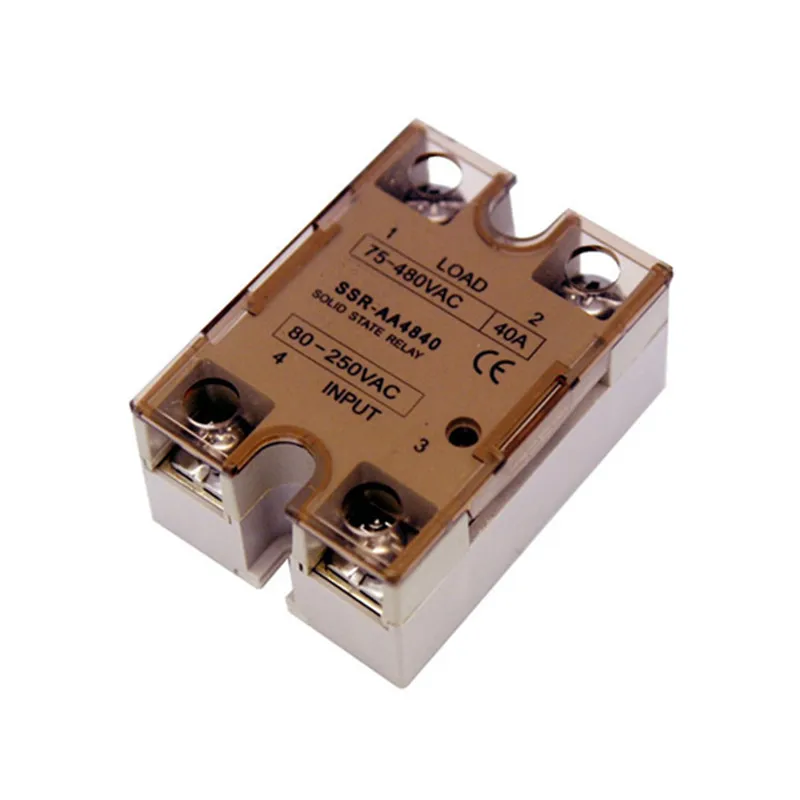

Твердотельное реле

Как работает твердотельное реле?

Эти активные полупроводниковые устройства используют свет вместо магнетизма для приведения в действие переключателя. Свет исходит от светодиода или светоизлучающего диода. Когда на выход устройства подается управляющая мощность, свет включается и освещает открытое пространство.

Со стороны нагрузки этого пространства часть устройства определяет присутствие света и приводит в действие полупроводниковый переключатель, который либо размыкает, либо замыкает контролируемую цепь.

Часто твердотельные реле используются там, где контролируемая цепь должна быть защищена от появления электрических помех.

• Преимущества твердотельных реле включают низкий уровень электромагнитных и радиопомех, длительный срок службы, отсутствие движущихся частей, отсутствие дребезга контактов и быстрое срабатывание.
• Недостаток использования твердотельных реле заключается в том, что они могут выполнять только однополюсное переключение.

Предыдущий пост

Короткое замыкание — причины и последствия

9 марта 2016 г.

Следующий пост

Кривая нагрузки на электростанции – дневная, месячная и годовая

15 марта 2016 г.

Проанализировано 23 различных типа реле!

Электрическое реле является одним из наиболее часто используемых устройств в современных технологических системах. Его можно найти в автомобилях, стиральных машинах, микроволновых печах и медицинском оборудовании, а также в танках, самолетах и ​​кораблях. Практически ни одна промышленность не работала бы без реле. В некоторых сложных системах автоматического управления в промышленности количество реле исчисляется сотнями и даже тысячами. В энергетике ни одно силовое устройство не должно работать без специальных реле защиты. Некоторое электрическое оборудование, такое как силовые трансформаторы, может быть защищено несколькими типами реле, каждое из которых управляет различными функциями.

Хотя реле так широко используются и существует так много типов, большинство инженеров не знакомы с большинством из них. Прочитав статью, вы получите базовые знания о типах реле.

Реле бывают разных типов. Некоторые из них перечислены ниже:

1. Электромагнитные реле

Электромагнитное реле — самый простой, самый древний и самый распространенный тип реле. Его основными элементами являются обмотка, магнитопровод, якорь, пружина и контакты. Магнитная система используется для преобразования входного электрического тока в механическую энергию, необходимую для замыкания контактов.

Контактная система преобразует передаваемую механическую энергию обратно в электрический сигнал. Система изоляции обеспечивает гальваническую развязку входной цепи (обмотки) от выходной (контакты).

Проверить цены!

2. Реле с блокировкой

Реле с блокировкой срабатывает под действием одиночного импульса тока в обмотке и остается в этом состоянии, когда на него перестает действовать импульс, то есть когда оно заблокировано. Поэтому это реле играет роль схемы памяти. Кроме того, реле с фиксацией помогает уменьшить рассеивание мощности в цепи приложения, поскольку катушка не должна постоянно находиться под напряжением.

Проверить цены!

3. Реле тепловые

Ко второму (или даже, возможно, первому) по популярности типу специальных электрических реле относятся температурные или тепловые реле. Существует два основных типа таких устройств: реле с входной величиной возбуждения в виде тепла и реле с входной величиной в виде электрического тока. Реле первого типа применяются для непосредственного контроля температуры различных агрегатов. Реле второго типа применяются в качестве реле защиты от перегрузки по току, для различных электротехнических потребителей. В последнем случае электрический ток преобразуется сначала в тепло внутри реле, а при достижении определенной температуры внутреннего термоэлемента (и включении реле) — в выходной электрический сигнал.

Проверить цены!

4.

Герконовые реле

Многие инженеры сталкивались с оригинальными контактными элементами, заключенными в стеклянную оболочку. Однако не все знают, что герконовые реле отличаются от обычных не герметичной оболочкой (герметичные реле не обязательно герконовые), а тем, что в герконовом реле роль контактов выполняет тонкая пластина из магнитного материала, магнитная система, и пружины одновременно. Один конец этой пластины закреплен, а другой конец покрыт каким-либо электропроводящим материалом и может свободно перемещаться под действием внешнего магнитного поля. Свободные концы этих двух пластин, направленные друг к другу, перекрываются от 0,2 до 2 мм и составляют основу коммутационного устройства нового типа.

Проверить цены!

5. Реле высокого напряжения

Бурное развитие электротехнологий с применением высоких напряжений (мощные лазеры, промышленные ускорители, высокочастотный нагрев металла, диэлектрик и др.), использование силовой электронной аппаратуры, работающей под высокими напряжениями (радар, телевизионных и радиопередатчиков), а также потребность в системах для проверки изоляции электроаппаратов разного уровня напряжения, послужили причиной широкого распространения высоковольтных (ВН) реле, работающих при напряжениях от 5 до 300 кВ и выше. Такие реле можно разделить на две группы: реле с высоковольтной изоляцией всех токоведущих элементов, коммутирующих высокие напряжения, и реле с низковольтными (НН) контактами и высоковольтной изоляцией между входными элементами (катушка управления) и выходными ( контакты).

6. Реле времени

Одним из наиболее распространенных типов реле (после электрических реле) являются «реле времени». Обычно это реле, срабатывающие с определенной задержкой относительно сигнала, подаваемого на вход реле, вот почему часто используется термин «реле с выдержкой времени». Так как изменение состояния реле сопровождается некоторой задержкой относительно сигнала, подаваемого на его вход, то можно с уверенностью сказать, что, помимо других своих функций, каждое реле выполняет еще и функцию реле времени. Иногда для повышения устойчивости сложных систем автоматического управления применяют стандартные электромеханические реле. Их единственная функция заключается в обеспечении определенной задержки сигнала, величина которой равна его собственной задержке включения. С точки зрения инженерии, «реле времени» или «реле задержки времени» обычно определяются как реле, в которых преобладает функция задержки времени и в которых характеристики этой функции улучшаются тем или иным способом. .

Проверить цены!

7. Реле тока и напряжения

Эти реле специально предназначены для контроля уровня тока или напряжения в электрических цепях высокого и низкого напряжения, а также для формирования определенных выходных сигналов при отклонении уровня тока или напряжения от заданного значения . Такие реле еще называют «измерительными реле», так как в процессе работы они постоянно измеряют уровень величины срабатывания. Очень часто выходной сигнал таких реле воздействует на устройство отключения питания, обесточив нагрузку и тем самым защищая ее (или основное питание) от повреждений в аварийных режимах, поэтому такие реле еще называют реле защиты.

Проверить цены!

8. Дифференциальные реле

Дифференциальная защита сравнивает два (или более) тока для обнаружения неисправности; что собственно и делает токовую защиту. По сравнению с другими видами защит дифференциальная токовая защита обладает абсолютной селективностью в том смысле, что она срабатывает интеллектуально только в тех случаях, когда КЗ находится в пределах защищаемой зоны и не срабатывает вообще, если КЗ находится вне ее зоны. Зона действия дифференциального реле ограничена участком электрической цепи между трансформаторами тока (ТТ), к которому реле подключено. Благодаря такой высокой селективности защиты нет необходимости активировать задержку срабатывания реле, поэтому все дифференциальные реле быстродействующие. При этом исключительно высокая селективность и быстродействие являются отличительными чертами дифференциальной защиты.

9. Дистанционные реле

Реле срабатывает, когда полная проводимость, импеданс или реактивное сопротивление цепи увеличивается или уменьшается за заданные пределы. Если каждое реле, установленное на линии, имеет выдержку времени, зависящую от импеданса (расстояния), реле, которое сработает первым, всегда будет ближайшим к точке короткого замыкания. Это основная цель дистанционной защиты. В цепях с двухсторонним питанием дистанционная защита направленная.

10. Реле частоты

Снижение частоты из-за перегрузки энергосистемы, а увеличение частоты свидетельствует о превышении мощности. Избыток мощности возникает в системе при внезапном отключении одной или нескольких сильно загруженных линий. Избыточная мощность направляется на другие линии, вызывая опасные перетоки мощности, которые могут привести к выходу из строя энергосистемы. Вот почему так важно контролировать частоту напряжения. Как и все остальные параметры электрических цепей, частота регулируется специальными реле.

11. Поляризованные реле

Поляризованное реле представляет собой разновидность электромагнитного реле постоянного тока с дополнительным источником постоянного магнитного поля, воздействующего на якорь реле. Этот дополнительный источник магнитного поля (называемый «поляризующим») обычно выполняется в виде постоянного магнита.

12.

Микропроцессорные реле

Микропроцессорное реле представляет собой небольшой компьютер, в котором выходные цепи имеют согласованные параметры с внешними трансформаторами тока и напряжения, с хранящейся в памяти программой, позволяющей обрабатывать входные сигналы в такой способ моделирования работы того или иного типа реле защиты. С помощью базового универсального микропроцессора можно создать любое реле, просто внеся определенные изменения в программу, по крайней мере, так было на начальном этапе развития микропроцессорной техники.

13. Реле последовательности

Реле последовательности иногда называют генератором, шаговым, пошаговым, триггерным или импульсным реле. Реле имеет возможность размыкать и замыкать свои контакты в заданной последовательности. Все реле последовательности используют храповой механизм или механизм защелки, чтобы заставить их контакты изменять состояние повторяющимися импульсами на одну катушку. Обычно, но не всегда, один импульс закрывает набор контактов, следующий размыкает их, и так далее, вперед и назад.

14. Поворотные реле

Вращательные или моторизованные реле представляют собой реле, в которых поступательное движение якоря и контактов заменено вращательным движением. По сути, это стандартный многоконтактный роторный выключатель с электромагнитным приводом вместо ручного.

15. Реле с подвижной катушкой

Реле этого типа имеют довольно необычный внешний вид, иногда напоминающий вакуумную трубку или измерительный прибор. Вполне естественно, что такое реле напоминает измерительный прибор, поскольку на самом деле это очень чувствительный измерительный механизм с очень чувствительными контактами. Функционирование этого устройства основано на взаимодействии магнитного поля постоянного магнита с током в обмотке. Обмотка намотана на легкий алюминиевый каркас прямоугольной формы (каркас), размещенный в зазоре между постоянным магнитом и кольцом сердечника.

16. Реле оповещателей-целей

Реле-оповещатель (реле цели, сигнальное реле, реле флагов) представляет собой неавтоматически сбрасываемое устройство, дающее ряд отдельных визуальных индикаций функций защитных устройств и которое также может быть приспособлено для выполнения функция блокировки. Другими словами, целевые реле используются в системах релейной защиты и автоматики как индикатор срабатывания других реле.

17. Реле проблесковые

Реле проблесковые (или проблесковые) служат для создания мигающего света сигнальных ламп, которые благодаря этому миганию привлекают больше внимания, чем постоянно включенные лампы. Такие реле широко применяются для управления одиночными сигнальными лампами и в составе многоклапанных сигнальных щитов.

18. Реле Бухгольца

Реле Бухгольца используется для защиты оборудования, погруженного в жидкости, путем контроля аномального расхода или его отсутствия или аномального газообразования оборудованием (большинство неисправностей в маслонаполненном силовом трансформаторе сопровождается генерацией газа). Эти реле обычно используются в трансформаторах с расширительными баками. Они собирают газ, который постепенно высвобождается из-за небольших внутренних проблем, таких как плохие соединения, небольшие дуги и т. д. , пока объем газа не сработает переключателем, который затем подает сигнал тревоги. Затем газ можно собрать и проанализировать, чтобы определить характер проблемы.

19. Реле безопасности

Электрические реле содержат множество деталей, подверженных динамическому, электрическому или термическому износу. Есть много приложений, где безопасность очень важна, и важно использовать электрооборудование, гарантирующее, что опасное движение машины не может произойти при обнаружении неисправности с подвижными контактами реле во время цикла, в котором неисправность указана. Для обеспечения безопасной работы, особенно в случае отказа, в цепи предохранительных устройств встроены соответствующие элементы управления. Реле безопасности с контактами принудительного управления играют решающую роль в предотвращении аварий в машинах и системах.

20. Реле замыкания на землю

Реле замыкания на землю — это устройство, предназначенное для отключения электропитания в случае протекания тока на землю. Таким образом, он может обеспечить защиту от вредного поражения электрическим током в ситуациях, когда человек вступает в контакт с электрической цепью под напряжением и обеспечивает путь к земле. Типичными примерами этого являются использование неисправных электрических проводов и неисправных приборов.

21. Реле контроля

Основным назначением таких реле является непрерывный контроль исправности важных узлов (или важных электрических параметров мощности, подаваемой на такие узлы). Катушки отключения и питания высоковольтных выключателей в электрических сетях; схемы питания датчиков систем пожарной сигнализации; чередование фаз и потери фаз в питании электродвигателей; уровень изоляции электрооборудования и т.д., относятся к таким агрегатам и параметрам. Реле контроля также обнаруживают обрывы, слишком высокие сопротивления, вызванные гальванически плохими соединениями, повышенное передаточное сопротивление в контактах, приваривание управляющего контакта, исчезновение управляющего напряжения и пропадание напряжения в самом реле.

22. Твердотельные реле

Электронное реле, выполненное в виде одиночного твердотельного модуля, отлитого из эпоксидной смолы (обычно с оптронной развязкой). Он используется в приложениях с быстрым переключением.

23. Реле коэффициента мощности

Реле срабатывает, когда коэффициент мощности в цепи переменного тока превышает или падает ниже заданного значения. Он используется в приложениях коррекции коэффициента мощности.

Каковы распространенные типы реле?

Реле представляет собой устройство автоматического управления, выход которого будет изменяться скачкообразно, когда вход (электричество, магнетизм, звук, свет, тепло) достигает определенного значения. Мы часто используем электромагнитные реле, твердотельные реле (ТТР), тепловые реле и реле времени.

Принцип и характеристики реле: Электрическое устройство, которое включает или выключает управляемую выходную цепь, когда вход (например, напряжение, ток, температура и т. д.) достигает заданного значения. Его можно разделить на два категории: электрическое реле количества (например, ток, напряжение, частота, мощность и т. д.) и неэлектрическое реле количества (например, температура, давление, скорость и т. д.). Оно имеет преимущества быстрого действия, стабильной работы, длительного срок службы и небольшой размер. Он широко используется в устройствах защиты электропитания, автоматизации, движения, дистанционного управления, измерения и связи. Реле представляет собой электронное устройство управления, которое имеет систему управления (также называемую входной цепью) и управляемую систему (также называемую выходной цепью). ). Обычно используется в схеме автоматического управления. По сути, это «автоматический переключатель», который использует малый ток для управления большим током. Поэтому он играет роли автоматического регулирования, защиты и схемы переключения.

Электромагнитное реле

Электромагнитные реле обычно состоят из железного сердечника, катушки, якоря, контактного язычка и т. д. Когда к двум концам катушки добавляется определенное напряжение, в катушке будет генерироваться определенный ток, который будет производить электромагнитный эффект. Якорь преодолеет тяговое усилие возвратной пружины, чтобы притянуть железный сердечник под действием электромагнитной силы, а подвижный контакт и статический контакт (нормально разомкнутый контакт) якоря замкнуты. При обесточивании катушки сила электромагнитного притяжения исчезает, а якорь под действием силы реакции пружины возвращается в исходное положение, так что подвижный контакт и исходный статический контакт (нормально замкнутый контакт) замыкаются. Кроме того, «нормально разомкнутые, нормально замкнутые» контакты реле можно различить следующим образом: статический контакт, который находится в выключенном состоянии, когда катушка реле не находится под напряжением, называется «нормально разомкнутым контактом (НО контактом)»; статический контакт, находящийся во включенном состоянии. Точки называются «нормально замкнутыми контактами (размыкающими контактами)».

К электромагнитным реле относятся реле напряжения, реле тока, магнитные удерживающие реле и т. д.

Реле напряжения

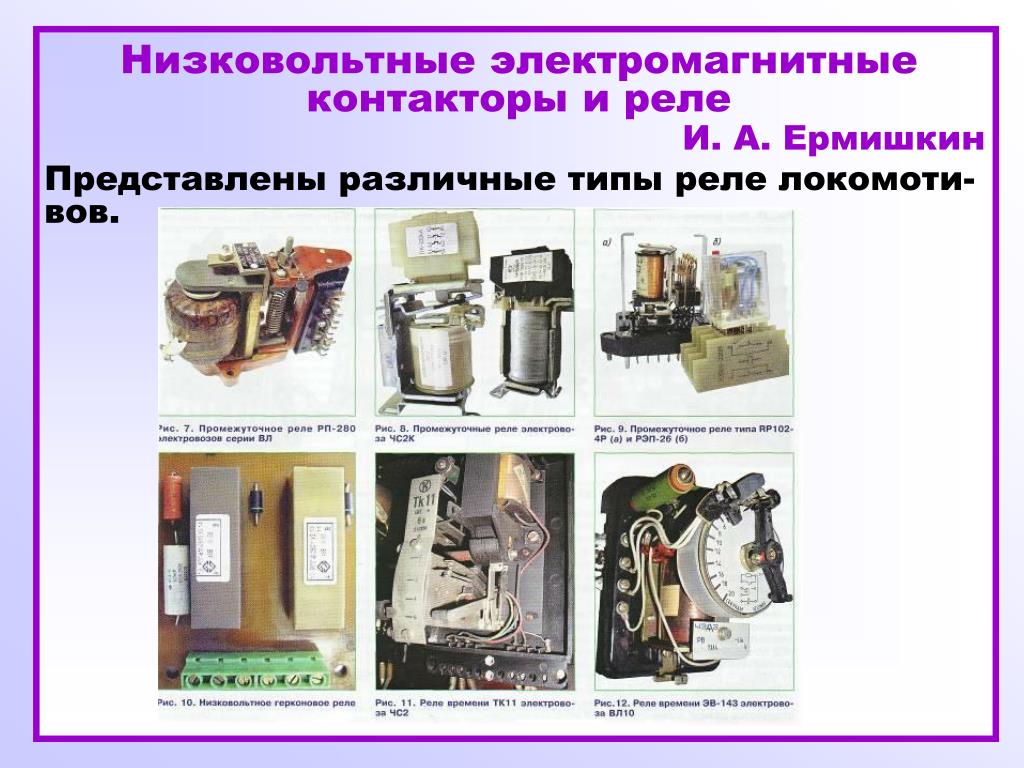

Наиболее распространенное промежуточное реле, которое мы используем, это реле напряжения. Структура и принцип промежуточного реле в основном такие же, как у контактора переменного тока. Основное различие между промежуточным реле и контактором заключается в том, что главный контакт контактора может проходить через большой ток, а контакт промежуточного реле может проходить только через низкий ток и имеет небольшую перегрузочную способность. Поэтому промежуточные реле можно использовать только в цепях управления. , как правило, без основных контактов и с большим количеством вспомогательных контактов.

В соответствии с различными входными цепями промежуточные реле можно разделить на реле постоянного тока и реле переменного тока, которые обычно состоят из основания и контакта. В практической работе цепь с током менее 5А также может быть непосредственно дополнена промежуточным реле, а не просто использоваться в качестве цепи управления. Поскольку промежуточное реле имеет широкий диапазон требований к напряжению, оно широко используется на практике. Например, промежуточное реле 12В постоянного тока может нормально работать от 9В до 15В.

Реле защиты от повышенного и пониженного напряжения также является своего рода реле напряжения. Самосоставное реле защиты от перенапряжения и пониженного напряжения может играть защитную роль в случае ненормального напряжения. Например, когда напряжение сети превышает или ниже напряжения срабатывания устройства защиты, устройство защиты может быстро и надежно отключить питание нагрузки для защиты электроприборов и личной безопасности. Когда сетевое напряжение возвращается к норме, протектор автоматически включает блок питания и восстанавливает питание. Сейчас он все более популярен в семье.

Реле тока

Реле тока является наиболее часто используемым компонентом релейной защиты энергосистемы. Реле тока имеет преимущества простого подключения, быстрой и надежной работы, удобного обслуживания и длительного срока службы. В качестве элемента защиты реле тока широко используется в линиях релейной защиты от перегрузки и короткого замыкания двигателей, трансформаторов и линий электропередач.

Объектом обнаружения реле тока является изменение тока в цепи или основных электрических компонентах. Когда ток превышает (или ниже) определенное значение настройки, реле выполняет функцию управления и защиты реле. Реле тока можно разделить на реле электромагнитного тока и реле статического тока по типу конструкции.

Реле с магнитной фиксацией

Реле с магнитной фиксацией — это новый тип реле, разработанный в последние годы. Это тоже автоматический выключатель. Как и другие электромагнитные реле, оно может включать и выключать цепь автоматически. Отличие состоит в том, что нормально замкнутое или нормально разомкнутое состояние магнитной блокировки полностью зависит от действия постоянного магнита, а коммутационное состояние магнитной блокировки запускается определенной длительностью импульсного электрического сигнала.

Твердотельное реле (ТТР)

Твердотельное реле (ТТР) представляет собой бесконтактный переключатель, состоящий из микроэлектронных схем, дискретных электронных устройств и силовых электронных устройств. Изолирующее устройство используется для обеспечения изоляции между контрольным и грузовым концами. Вход твердотельного реле использует крошечный управляющий сигнал для прямого управления большой токовой нагрузкой. Он использует характеристики переключения электронных компонентов (таких как переключающий транзистор, двунаправленный выпрямитель с кремниевым управлением и другие полупроводниковые устройства) для достижения цели подключения и размыкания цепи без контакта и искры, поэтому его также называют «бесконтактным переключателем». Это четырехконтактное устройство с двумя клеммами в качестве входных клемм и двумя клеммами в качестве выходных клемм. Изолирующее устройство используется посередине для реализации электрической изоляции входа и выхода.

В зависимости от типа источника питания нагрузки, твердотельные реле можно разделить на тип переменного тока и тип постоянного тока. По типу переключателя его можно разделить на нормально открытый и нормально закрытый. В соответствии с типом изоляции его можно разделить на гибридный тип, трансформаторный тип изоляции и тип фотоэлектрической изоляции, а тип фотоэлектрической изоляции является наиболее распространенным.

Тепловое реле

Тепловые реле обычно состоят из нагревательных элементов, управляющих контактов и систем действия, механизмов возврата в исходное состояние, устройств установки тока и элементов температурной компенсации. Он выделяет тепло от тока, протекающего в нагревательный элемент, что вызывает деформацию биметаллических полос с разными коэффициентами расширения. Когда деформация достигает определенного расстояния, она толкает соединительный стержень, чтобы отключить цепь управления, что приводит к потере питания контактора и отключению главной цепи для реализации защиты двигателя от перегрузки.

В качестве компонента защиты двигателя от перегрузки тепловое реле широко используется в производстве благодаря своим небольшим размерам, простой конструкции и низкой стоимости .

Реле времени

Реле времени — это тип реле, в котором при добавлении (или удалении) входного сигнала действия выходная цепь должна пройти через указанное точное время, чтобы произвести скачкообразное изменение (или контактное действие). Это своего рода электрический компонент, используемый в цепи с более низким напряжением или меньшим током, который используется для подключения или отключения цепи с более высоким напряжением и более высоким током.

Поскольку реле времени в основном состоит из обмотки и контакта, символ реле времени также должен содержать обмотку и контакт. Различные типы комбинаций обмотки и контактов могут составлять реле времени с различным режимом работы. Оно разделено на реле задержки включения питания и реле задержки отключения питания.

Напряжение питания реле времени может колебаться в диапазоне 85–110 % от номинального напряжения питания, а электрическая схема обычно напечатана сбоку. При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания), а также выберите режим задержки, форму контакта, точность задержки и способ установки в соответствии с требованиями управления.
