Реле за что отвечает: Назначение и принцип работы реле

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода. Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего. Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными. А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п. Что до других задач реле бензонасоса, то их довольно много:

• Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
• Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
• Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
• На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

Запчасти на Opel omega

Масло моторное

OMEGA B sedan (25, 26, 27) (03.94 – 07.03)

Запчасти на Mitsubishi lancer

Масло трансмиссии

LANCER IX sedan (CSA) (06.03 – 06.08)

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

1. Попав в салон, водитель включает зажигание;
2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
3. Топливный насос отключается, о чем свидетельствует щелчок реле;
4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием. К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле. О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

• Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
• Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного

иммобилайзера или же сигнализации. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Выбор нового реле топливного насоса

Подобрать нужное реле не так уж и сложно. Для поисков лучше всего пользоваться электронными каталогами или сервисами по поиску запчастей по их наименованию и параметрам автомобиля, или же по кодам. Впрочем, искать можно и по VIN-коду. Опционально, автолюбитель может перепаять реле. Часто помогает восстановление дорожки. Компоненты реле можно на радиорынках. Впрочем, многие эксперты не советуют так делать.

Так как реле топливного насоса устроено довольно просто и имеет большой эксплуатационный ресурс, автолюбитель может поискать оригинальное б/у реле на автомобильной разборке. Если есть желание приобрести новый аналог, то здесь стоит обращать внимание на продукцию под именами хорошо известный брендов: Parts Mall, Bosch, Valeo. Недорогие, но менее качественные аналоги предлагают и упаковщики. Наиболее крупными фирмами-упаковщиками являются Meyle и JP Group. Обращаем внимание автолюбителей на то, что дешевые реле бензиновых насосов можно заказать в интернет-магазинах, специализирующихся на товарах из Китая. Китайские реле крайне доступны в ценовом плане, но они не могут похвастать стабильным качеством. Лучшим выбором станет оригинальное реле или же устройство от упаковщиков и производителей, которые хорошо себя зарекомендовали. Использование реле с отечественной классики (если оно подходит по количеству контактов) нежелательно – оно может справляться со всеми ключевыми функциями, кроме выключения топливного насоса в аварийном режиме.

Вывод

Реле бензонасоса – это небольшой, но крайне важный компонент электрической системы автомобиля. Подобрать новое реле довольно легко. Установить в свой автомобиль вполне можно и б/у реле бензонасоса. Более того, устройство даже можно отремонтировать, особенно если у вас есть опыт пайки электрических схем. Впрочем, полный выход реле из строя на многих моделях авто игнорировать не получится.

Предохранители и реле Лады Приоры: кто за что отвечает

На всех автомобилях электрические цепи, в которых протекает большой ток, защищают при помощи специальных устройств. Эти устройства называются предохранителями, имеющие простой, но достаточно эффективный способ функционирования. Когда на автомобиле происходит сбой какого-либо электрического прибора, например, не включается печка или не работают дворники, то первым делом следует проверить исправность предохранителей. Чтобы реализовать эту процедуру, нужно знать, где на Приоре находятся блоки предохранителей и реле, за что они отвечают, как работают и способы их проверки. И именно в этом следует более углубленно разобраться, ведь Приора или ВАЗ-2170 — очень интересный автомобиль, который выпускался с четырьмя типами двигателей, но это уже совсем другая история.

Содержание материала

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене. Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Где на Приоре находятся блоки предохранителей и реле

Перед тем, как прибегнуть к проверке предохранителей, необходимо разобраться с местом их расположения. На автомобиле Приора блоки с предохранителями и реле располагаются в нескольких местах, и поэтому рассмотрим, где же их необходимо искать.

1. Подкапотное пространство — здесь находится два блока. Первый блок (главный) предохранителей (без реле) отвечает за исправность силовых цепей таких устройств, как ЭБУ, вентилятор охлаждения, генератор, ЭМУР или ЭУР и другие. Ниже на фото показано, как выглядит этот блок. Он находится под капотом рядом с аккумулятором.Чтобы найти его под капотом, нужно искать в районе левого «стакана». Место его расположения показано на фото ниже.
2. Подкапотное пространство — блок предохранителей и реле, отвечающий за защиту системы кондиционирования. Естественно, такие блоки есть на Приорах, где имеется система кондиционирования. Располагается такой блок возле левого «стакана», и состоит из предохранителей и реле управления. Важно отметить, что блоки отличаются в зависимости от типа используемой на автомобиле системы кондиционирования. На Приорах устанавливаются кондиционеры двух марок Halla и Panasonic, и в зависимости от типа, отличаются блоки внутренним расположением элементов. Ниже на фото показано, где находится блок предохранителей и реле системы кондиционирования на Приоре.
3. Салон автомобиля — здесь также установлено два блока предохранителей и реле. Первый располагается непосредственно под торпедой с водительской стороны. На этом блоке установлены предохранители, отвечающие за электрооборудование на автомобиле, а именно, свет, звуковой сигнал, прикуриватель, иммобилайзер, стеклопакеты и т.п. На фото ниже показано, где находится этот блок.
4. В салоне автомобиля под центральной консолью со стороны пассажира. Именно об этом блоке предохранителей и реле мало кто знает. На этом блоке установлены предохранители, отвечающие за исправность цепи бензонасоса, ЭБУ и стартера. Реле на этом блоке отвечают за коммутацию цепи замка зажигания и бензонасоса. Ниже показано фото, где находится этот блок на Приоре.

Зная места, где находятся предохранители и реле на Приоре, можно приступать к рассмотрению предназначения каждого элемента.

Это интересно! В зависимости от комплектации Приоры, отличаются блоки предохранителей и реле, которые находятся под торпедой с водительской стороны.

Главный блок предохранителей на Приоре под капотом: назначение элементов

Для начала изучим блок предохранителей, который расположен под капотом Приоры. На блоке установлены предохранители с большим номиналом, что говорит о защите силовых цепей мощного электрооборудования.

Это интересно! Для удобства поиска используйте комбинацию клавиш Ctrl+F на компьютере.

Ниже представлено фото блока с соответствующим наименованием предохранителей.

1. Первый F1 на 30А зеленого цвета отвечает за защиту силовой цепи электронной системы ЭБУ, бензонасоса и реле зажигания.
2. Второй F2 на 60А синего цвета предназначен для защиты цепи питания электровентилятора системы охлаждения, а также реле зажигания, обогрева заднего стекла и контроллера стеклопакета.
3. Третий F3 на 60А синего цвета отвечает за защиту управляющей цепи питания вентилятора охлаждения, а также звуковой сигнал, аварийная сигнализация, замок зажигания, комбинация приборов, освещение салона, STOP-сигнал и прикуриватель.
4. Четвертый F4 на 60А синего цвета предназначен для защиты цепи генератора.
5. Пятый F5 на 50А красного цвета предназначен для защиты цепи питания электромеханического усилителя руля ЭМУР.
6. Шестой F6 на 60А синего цвета предназначен для защиты цепи генератора.

Для проверки пригодности этих предохранителей, их не обязательно извлекать из колодки. Для этого на лицевой части имеются открытые контакты, по которым можно прозвонить элементы, и убедиться в исправности плавкой вставки.

Блок предохранителей в салоне автомобиля Приора: базовая комплектация (норма) без кондиционера

Теперь рассмотрим основной блок предохранителей и реле электрооборудования, который расположен в салоне автомобиля под торпедой с водительской стороны. Ниже на фото показано, в каком месте находится блок.

Чтобы получить доступ к нему, следует выкрутить три барашка, и снять пластиковую декоративную накладку.

После этого увидим соответствующий блок предохранителей и реле Приоры. Его внешний вид будет иметь отличия в зависимости от типа. Они бывают двух вариантов исполнения:

• тип 1118-3722010-00;
• DELRHI 15493150.

Отличие между ними незначительное, в чем можно убедиться, взглянув на фото выше.

Далее рассмотрим расположение и предназначение каждого предохранителя в комплектации норма автомобиля Приора. Ниже пример на монтажном блоке типа 1118-3722010-00.

И соответственно обозначение этих предохранителей.

1. F1 — 25A — Электровентилятор радиатора системы охлаждения мотора.
2. F2 — 25A — Обогрев заднего стекла.
3. F3 — 10A — Дальний свет лампа (правая сторона).
4. F4 — 10A — Дальний свет лампа (левая сторона).
5. F5 — 10A — Звуковой сигнал.
6. F6 — 7,5A — Ближний свет лампа (левая сторона).
7. F7 — 7,5A — Ближний свет лампа (правая сторона).
8. F8 — 10A — Сигнал.
9. F9 — 25A — Вентилятор печки.
10. F10 — 7,5A — Комбинация приборов контакт «30». Освещение салона и лампы STOP-сигналов.
11. F11 — 20A — Стеклоочиститель (дворники) и обогрев заднего стекла (управление).
12. F12 — 10A — Вывод «15» на панель приборов.
13. F13 — 15A — Прикуриватель.
14. F14 —5A — Габаритные огни (левая сторона).
15. F15 — 5A — Габаритные огни (правая сторона).
16. F16 —10A — Вывод «15» на систему ABS.
17. F17 — 10A — Противотуманная фара (левая сторона).
18. F18 — 10A — Противотуманная фара (правая сторона).
19. F19 — 15A — Подогрев сидений.
20. F20 — 5A — Блок управления.
21. F21 — 7,5A — Задний противотуманный свет.
22. F22-F30 — Резерв.
23. F31 — 30A — Блок управления электростеклопакетом.
24. F32 — Резерв.

Ниже представлено фото из мануала.

Теперь определимся с обозначениями реле. Ниже на фото указана их нумерация.

Реле на Приоре в комплектации норма без кондиционера имеют следующие назначения:

Ознакомившись с базовой комплектацией (норма) Приоры, переходим к изучению автомобиля ВАЗ-2170 в Люксовой комплектации.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером. Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже.

Предохранители имеют следующие предназначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
4. F4 — 10А — Лампа дальнего света (левая сторона).
5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света (левая сторона).
7. F7 — 7,5А — Лампа ближнего света (правая сторона).
8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара (левая сторона).
18. F18 — 10А — Противотуманная фара (правая сторона).
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервные гнезда.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
26. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Предохранители и реле на Приоре под центральной консолью с пассажирской стороны: назначение элементов

Сбоку с пассажирской стороны под облицовкой тоннеля пола имеется еще один монтажный блок с предохранителями и реле. Для чего он нужен, рассмотрим детально. Как уже упоминалось выше, этот блок отвечает за цепи управления бензонасосом, стартером и контроллером (там же установлен и ЭБУ). Чтобы добраться до блока, необходимо снять декоративную накладку, выкрутив саморез крестовой отверткой.

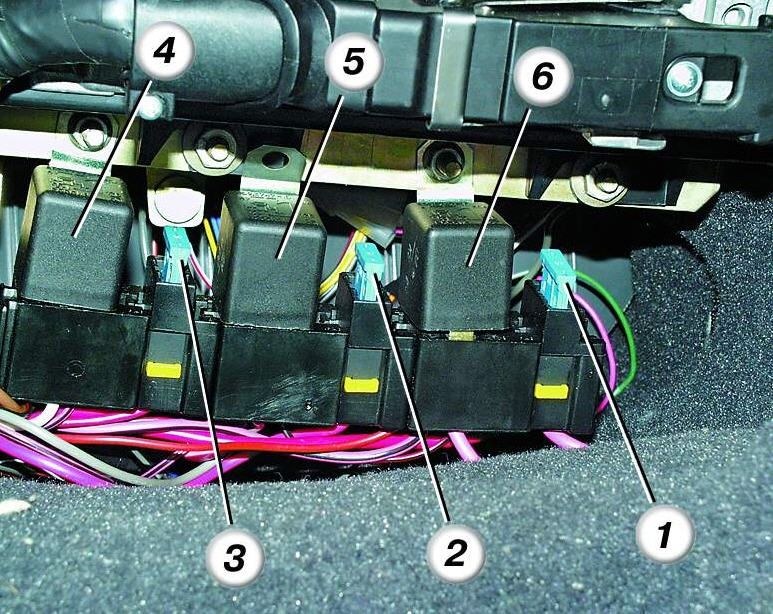

Получив доступ к монтажному блоку, обнаруживаем дополнительный блок с предохранителями и реле.

Изучим его составные элементы.

Реле на этом блоке отвечают за коммутацию следующих видов электрооборудования:

1. K1 — реле зажигания.
2. K2 — реле бензонасоса.

Предохранители отвечают за защиту цепей следующих устройств:

• F1 — предохранитель синего цвета на 15А, который отвечает за исправность цепи стартера;
• F2 — красного цвета на 7,5А, и отвечает за исправность цепи контроллера ЭБУ;
• F3 — синего цвета на 15А. Это именно тот предохранитель, который очень часто становится причиной неработающего бензонасоса. Если на Приоре не работает бензонасос, то первым делом нужно проверить целостность предохранителя F3 на монтажном блоке под центральной консолью со стороны пассажира.

Ниже представлено видео, которое поможет разобраться, где находится монтажный блок.

Реле и предохранители кондиционеров Panasonic и Halla на Приоре: назначение элементов

Если на Приоре установлена система кондиционирования, то за коммутацию и защиту цепи отвечает монтажный блок, состоящий из предохранителей и реле. Такой блок расположен в подкапотном пространстве. Выше уже упоминалось, что в зависимости от модели кондиционера, отличается расположение элементов. Чтобы не запутаться, рассмотрим отдельно назначение предохранителей и реле для обоих видов систем кондиционирования Приоры.

Монтажный блок системы кондиционирования Panasonic имеет следующий вид, как показано на фото ниже.

Они отвечают за защиту и коммутацию следующих цепей:

1. K1 — включение вентилятора охлаждения радиатора кондиционера на максимальную скорость.
2. K2 — правый вентилятор охлаждения.
3. K3 — последовательное включение вентиляторов на низкой скорости.
4. K4 — правый вентилятор охлаждения.
5. K5 — вентилятор отопителя.
6. K6 — компрессор.
7. F1 (30А) — левый вентилятор на низкой скорости.
8. F2 (30А) — правый вентилятор.
9. F3 (40А) — вентилятор отопителя.
10. F4 (15А) — компрессор.

При неисправности вентиляторов, проверяем первоначально предохранители и реле в монтажном блоке системы кондиционирования.

Монтажный блок системы кондиционирования Halla на Приоре имеет незначительные отличия. На фото ниже показано, как он выглядит с обозначением элементов.

Они имеют следующее назначение:

1. F1 (30А) — предохранитель цепи питания правого вентилятора.
2. F2 (30А) — предохранитель цепи питания левого вентилятора.
3. F3 (40А) — предохранитель питания вентилятора печки.
4. F4 (15А) — предохранитель питания компрессора.
5. K1 — реле правого вентилятора.
6. K2 — дополнительное реле включения правого и левого вентиляторов.
7. K3 — реле левого вентилятора.
8. K4 — реле вентилятора печки.
9. K5 — реле компрессора.

Зная расположение соответствующих предохранителей и реле, не составит труда проверить электрическую цепь и обнаружить неисправности.

Реле и его предназначение: проверка и причины выхода из строя

Реле предназначается для коммутации цепей, но что же это означает, и для чего нужен этот элемент в конструкции питания электроприборов. С помощью реле осуществляется замыкание электрических цепей, но если говорить проще, то такие устройства нужны для того, чтобы иметь возможность управлять мощными электроприборами (с большим током), и исключить при этом вероятность плавление кнопок, переключателей, регуляторов и т. п.

Если не использовать реле, то, к примеру, при запуске двигателя из строя сразу выйдет замок зажигания. Ведь через него будет проходить большая величина тока, что в итоге приведет к оплавлению мелких замыкающих контактов. Чтобы замок зажигания и кнопки управления электроприборами не были массивными, используются коммутационные реле. С их помощью происходит разделение цепи на высоковольтную (силовую) и низковольтную (управленческую). Такие изделия имеют простую конструкцию, и состоят из катушки с обмоткой, а также замыкающих контактов.

Если осмотреть контактную часть реле, то они имеют соответствующую маркировку:

1. 85 и 86 — контакты катушки.
2. 30 — общий контакт, на который подается питание 12В от АКБ.
3. 87 — разомкнутый контакт, который замыкается, и подает питание на электроприбор.

Большинство реле состоит из 4 контактов, но есть еще и пятиконтактные реле. В них пятый контакт имеет обозначение 87а или 88, и представляет собой нормально замкнутый контакт. При подаче питания происходит его размыкание.

Реле, как и предохранители, имеет технические параметры:

1. Напряжение срабатывания — обычно это значение составляет 12В.
2. Коммутируемый ток — это величина тока, которую способны пропустить через себя контакты без перегрева и пригорания.

Если имеются подозрения на неисправность реле, тогда самый простой способ его проверки — установить на место предполагаемого нерабочего элемента заведомо исправное. Если электроприбор после этого заработает, значит, причина в неисправности реле. Существует и другой способ проверки реле, для чего понадобится мультиметр или лампочка на 12В. Процедура выполняется следующим образом:

• на контакты 85 и 86 подать питание от АКБ;
• к контактам 30 и 87 подключить щупы мультиметра или лампочку;
• если после подачи питания реле щелкнет, и загорится лампочка или будет пищать тестер, значит, устройство исправно.
• проверяем мультиметром сопротивление катушки, которое должно составлять 80 Ом.

Разобравшись с обозначением и предназначением соответствующих предохранителей и реле на Приоре, можно приступить к устранению возникающих неисправностей с электрооборудованием.

Что такое электрическое реле?​ | OMRON Electronic Components

Определение электрических реле

Реле представляют собой электрические переключатели, которые размыкают и замыкают цепи, получая электрические сигналы от внешних источников. Некоторые люди могут ассоциировать «эстафету» с гоночными соревнованиями, в которых члены команды по очереди передают эстафету, чтобы закончить гонку.
Аналогичным образом работают «реле», встроенные в электротехнические изделия; они получают электрический сигнал и отправляют его на другое оборудование, включая и выключая переключатель.

Например, когда вы нажимаете кнопку на пульте телевизора для просмотра телевизора, он посылает электрический сигнал на «реле» внутри телевизора, включая основное питание. Существуют различные типы реле, используемые во многих приложениях для управления различными токами и количеством цепей.

Типы и классификация электрических реле

Релейную технику можно разделить на две основные категории: с подвижными контактами (механическое реле) и без подвижных контактов (MOS FET реле, твердотельное реле).

Подвижные контакты

(механическое реле)

Этот тип реле имеет контакты, которые механически активируются для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений.

Без подвижных контактов

(MOS FET реле, твердотельное реле)

В отличие от механических реле, этот тип реле не имеет подвижных контактов, а вместо этого использует полупроводниковые и электрические переключающие элементы, такие как симистор и MOS FET. При работе этих электронных схем сигналы, токи и напряжения включаются или выключаются электронным способом.

Электрическое реле Структура и принципы работы

1. Механическое реле

Базовая конструкция механических реле

Реле состоит из катушки, которая принимает электрический сигнал и преобразует его в механическое действие, и контактов, которые размыкают и замыкают электрическую цепь .

Принцип работы механических реле

Рассмотрим подробнее, как включается лампа с помощью выключателя и реле.

Переход к следующему слайду.

2. Реле на полевых МОП-транзисторах

Базовая структура реле на полевых МОП-транзисторах

Реле на полевых МОП-транзисторах представляет собой полупроводниковое реле, в выходных элементах которого используются мощные МОП-транзисторы. Реле
MOS FET состоит из следующих трех компонентов:

1.

Светодиод (светоизлучающий диод) микросхема

2.

Микросхема PDA (фотодиодная матрица)
*Фотодиодная матрица (солнечный элемент + схема управления)

3.

МОП-транзистор с полевым транзистором
* Полевой транзистор на основе оксида металла и полупроводника (металл, оксид, полупроводник, поле, эффект, транзистор)

Принципы работы реле на полевых МОП-транзисторах

Реле на полевых МОП-транзисторах работают в соответствии со следующими принципами.

Переход к следующему слайду.

Подробнее о МОП-реле с полевыми транзисторами,
нажмите здесь для объяснения

Характеристики и механизм электрического реле катушки и контактного компонента для достижения соответствующего уровня изоляции (изоляционного расстояния) как на входе, так и на выходе.

Катушка

Электромагнит притягивает якорь.

Контакт

Комбинация неподвижных и подвижных контактов размыкает и замыкает цепь управления.

Реле на полевых МОП-транзисторах

Одной из основных характеристик реле на полевых МОП-транзисторах является то, что в нем используется полупроводник, поэтому контакты не размыкаются/замыкаются механически. В результате преимущества включают уменьшение занимаемой площади, тихую работу, более длительный срок службы и устранение необходимости в дополнительном техническом обслуживании.

Реле

Ультракомпактный и легкий	В дополнение к SSOP и USOP наш новый сверхкомпактный корпус VSON обеспечивает значительную экономию места для всей системы.
Низкий управляющий ток	Стандартный управляющий ток должен составлять 2–15 мА. Также доступны сверхчувствительные модели с управляющим током всего 0,2 мА (макс.), что позволяет экономить энергию всей системы.
Увеличенный срок службы	В конструкции используется световой сигнал, поэтому нет контактов; предотвращает сокращение срока службы, вызванное износом контактов, и продлевает срок их службы.
Малый ток утечки	MOS FET может выдерживать внешние импульсные токи без добавления снабберной цепи. В нормальных условиях ток утечки составляет около 1 нА или ниже и очень мал в закрытом состоянии. (Модель: G3VM-□GR□, -□LR□, -□PR□, -□UR□)
Отличная ударопрочность	Все внутренние детали отлиты методом литья, подвижные части не используются; повышает устойчивость к ударам и вибрациям.
Бесшумная работа	В отличие от электромеханического реле, реле MOS FET не использует механические контакты; следовательно, нет шума переключения, что способствует бесшумной работе системы.
Высокая изоляция	Обеспечивает электрическую изоляцию ввода-вывода путем преобразования сигнала напряжения в световой сигнал для передачи. Стандартные модели выдерживают напряжение 2500 В переменного тока между входом и выходом. Также доступны превосходные продукты с напряжением 5000 В переменного тока, обеспечивающие высокий уровень изоляции.
Высокоскоростное переключение	Достигается 0,2 мс (SSOP, USOP, VSON) времени переключения; гораздо более высокая скорость по сравнению с механическим реле (от 3 до 5 мс), что обеспечивает быструю реакцию.
Точное управление микроаналоговым сигналом	По сравнению с симистором полевой МОП-транзистор значительно уменьшает мертвую зону, позволяя очень малому искажению формы входного сигнала микроаналогового сигнала корректно преобразовывать его в выходной сигнал.

2. Три действия электрических реле

1. Реле пропускает небольшой ток для управления сильноточными нагрузками.

Когда на катушку подается напряжение, через катушку проходит небольшой ток, в результате чего через контакты проходит больший ток для управления электрической нагрузкой.

2. Реле посылает различные типы электрических сигналов.

Нагрузки переменного тока также могут управляться электрически (коммутация) от источника питания постоянного тока.

3. Реле управляет несколькими выходами только с одним входом.

Один входной сигнал на катушку может одновременно управлять несколькими независимыми цепями (коммутируемыми).

Relay Technology

Нажмите здесь, чтобы ознакомиться с ассортиментом реле

Как работают реле? – Объясните это!

Как работают реле? – Объясните это!

Вы здесь: Домашняя страница > Электричество и электроника > Реле

• Дом
• Индекс А-Я
• Случайный артикул
• Хронология
• Учебное пособие
• О нас
• Конфиденциальность и файлы cookie

Реклама

org/Person”> Криса Вудфорда. Последнее обновление: 2 декабря 2021 г.

Возможно, вы этого не осознаете, но вы постоянно начеку, следите за угрозами и готовы действовать в любой момент. Миллионы лет эволюции запрограммировали ваш мозг на спасение вашей кожи, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепка летит к вашему глазу, один из ваши ресницы пошлют сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы берегите зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и более полезный отклик. Вы можете найти один и тот же трюк в работе во всех видах машин и электрических электроприборы, где датчики готовы включить или отключается за долю секунды с помощью умных магнитных переключателей, называемых реле. Давайте подробнее рассмотрим, как они работают!

Фото: Типичное реле со снятым пластиковым корпусом. Вы можете видеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда ток проходит через катушку, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты и замыкая цепь, к которой они подключены. Это реле от электронного программатора погружного водонагревателя. Электронная схема программатора включает или выключает магнит в заранее запрограммированное время суток, используя относительно небольшой ток. Это позволяет гораздо большему току течь через пружинные контакты для питания элемента, который нагревает горячую воду.

Содержание

1. Что такое реле?
2. Как работают реле
3. Реле на практике
4. Другие типы реле
5. Кто изобрел реле?
6. Узнать больше

Что такое реле?

Реле представляет собой электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо больший электрический ток. Текущий.

Сердцем реле является электромагнит (катушка провода, которая становится временный магнит, когда через него проходит электричество). можно подумать о реле как своего рода электрический рычаг: включите его с небольшим током, и он включает («рычаги») другой прибор используя гораздо больший ток. Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и производят только небольшие электрические токи. Но часто нам нужно, чтобы они приводили в движение более крупные устройства, использующие большие токи. Реле ликвидируют этот разрыв, позволяя небольшим токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование небольших токи в более крупные).

Иллюстрация: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая спит так крепко, что никогда не просыпается, когда слышит шум. В качестве сторожевой собаки от нее толку не будет! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака слышала шум, она начинала лаять и будила большую собаку, которая могла атаковать злоумышленника. Вот как работают реле: они используют слабый электрический ток для срабатывания гораздо большего.

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Когда энергия проходит через первую цепь (1), она активирует электромагнит (коричневый), создавая магнитное поле (синий), которое притягивает контакт (красный) и активирует вторую цепь (2). Когда питание отключается, пружина возвращает контакт в исходное положение, снова отключая вторую цепь.

Это пример “нормально разомкнутого” (НО) реле: контакты во второй цепи по умолчанию не подключены и включаются только при протекании тока через магнит. Другие реле являются «нормально замкнутыми» (НЗ; контакты соединены так, что по умолчанию через них протекает ток) и выключаются только при срабатывании магнита, раздвигающем или раздвигающем контакты. Наиболее распространены нормально разомкнутые реле.

Вот еще одна анимация, показывающая, как реле связывает две цепи. все вместе. По сути, это одно и то же, нарисованное немного по-другому. С левой стороны находится входная цепь, питаемая от переключателя. или датчик какой. Когда эта цепь активирована, она питает ток к электромагниту, который замыкает металлический переключатель и активирует вторую, выходную цепь (справа). Относительно небольшой Таким образом, ток во входной цепи активирует больший ток во входной цепи. выходная цепь:

1. Входная цепь (синяя петля) отключена, и через нее не протекает ток до тех пор, пока что-то (датчик или замыкающий выключатель) не включит ее. Выходная цепь (красная петля) также отключается.
2. Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь как темно-синяя катушка), который создает вокруг себя магнитное поле.
3. Электромагнит под напряжением притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя значительно большему току течь через выходную цепь.
4. Выходная цепь управляет сильноточным устройством, таким как лампа или электродвигатель.

Рекламные ссылки

Реле на практике

Фото: Еще один взгляд на реле. Вверху: глядя прямо вниз, вы можете увидеть пружинные контакты слева, механизм переключения посередине и катушку электромагнита справа. Внизу: то же самое реле, сфотографированное спереди.

Предположим, вы хотите создать систему охлаждения с электронным управлением. система, которая включает или выключает вентилятор в зависимости от температуры в помещении изменения. Вы можете использовать какую-то схему электронного термометра, чтобы чувствовать температуру, но это будет производить только небольшие электрические токи – слишком малы, чтобы привести в действие электродвигатель в большой большой вентилятор. Вместо этого вы можете подключить цепь термометра к входная цепь реле. Когда в нем протекает небольшой ток цепь, реле активирует свою выходную цепь, позволяет протекать гораздо большему току и включает вентилятор.

Реле не всегда включают вещи; иногда они очень полезно выключают вещи вместо этого. В оборудование электростанций и линии электропередачи, например, вы найдете защитные реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока. Когда-то для этой цели широко использовались электромагнитные реле, подобные описанным выше. В наши дни ту же работу выполняют электронные реле на основе интегральных схем; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное значение. предел.

Другие типы реле

Фото: четыре старомодных реле максимальной токовой защиты на устаревшей электроподстанции в 1986 году, незадолго до ее сноса. Фото предоставлено Библиотекой Конгресса США.

До сих пор мы рассматривали очень общие переключающие реле, но существует довольно много вариаций эта основная тема, в том числе (и это ни в коем случае не исчерпывающий список):

• Высоковольтные реле: Они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
• Электронные и полупроводниковые реле (также называемые твердотельными реле или твердотельными реле): эти переключающие токи полностью электронные, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле. К сожалению, они, как правило, дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
• Реле времени и реле времени: Они запускают выходные токи на ограниченный период времени (обычно от доли секунды примерно до 100 часов или четырех дней).
• Тепловые реле: они включаются и выключаются, чтобы предотвратить перегрев таких вещей, как электродвигатели, что-то вроде биметаллических ленточных термостатов.
• Реле максимального тока и направленные реле: настроенные по-разному, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для производства, распределения или питания).
• Реле дифференциальной защиты: они срабатывают при наличии дисбаланса тока или напряжения в двух разных частях цепи.
• Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти полупроводниковые устройства срабатывают, когда частота переменного тока слишком высока, слишком низка или и то, и другое.

Кто изобрел реле?

Фото: профессор Джозеф Генри, сфотографированный где-то между 1860 и 1875 годами. Фото предоставлено коллекцией фотографий Брейди-Хэнди, Библиотека США Конгресс, отдел печати и фотографии.

Реле были изобретены в 1835 году американским пионером электромагнетизма. Джозеф Генри; на демонстрации в Колледже Нью-Джерси, Генри использовал небольшой электромагнит для включения и выключения большего и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях. Генри применил эту идею к другому изобретению, над которым он работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более известным) Сэмюэлем Ф. Б. Морзе в Соединенные Штаты.

Реле позже использовались в коммутации телефонов и первых электронных компьютерах и оставались чрезвычайно популярными до тех пор, пока в конце 1940-х не появились транзисторы; по словам Бэнкрофта Герарди, приуроченного к 100-летию работы Генри в области электромагнетизма, к тому времени только в Соединенных Штатах действовало около 70 миллионов реле.

Фото: реле широко использовались для коммутации и маршрутизации вызовов на телефонных станциях. такой как этот, на фото 1952. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая либо как усилители, либо как переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть пространства и стоят намного меньше, чем реле, они, как правило, работают только с небольшими токами, поэтому реле по-прежнему используются во многих приложениях. Именно разработка транзисторов стимулировала компьютерную революцию с середины 20-го века. Но без реле не было бы и транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают некоторой похвалы!

Узнайте больше

На этом сайте

• Электричество
• Электродвигатели
• Электроника
• Магнетизм
• Телефоны
• Транзисторы

Статьи

• Электромеханическое реле Джозефа Генри: Краткий отчет о том, как Джозеф Генри изобрел реле в 1835 году.
• Генри как пионер в области электротехники, Бэнкрофт Герарди, Технический журнал Bell Systems, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия открытия Джозефом Генри электричества. Это дает превосходный обзор важности Генри и того, как он помог «включить» мир к электричеству еще при жизни.
• Джозеф Генри, Митчелл Уилсон, Scientific American, июль 1954 г. , стр. 72–77: анализ важности Генри в электромагнетизме.

Видеоролики

• Как сделать реле: В довольно простом 2,5-минутном видеоруководстве показано, как намотать собственные электромагниты и установить их на доске для изготовления собственного самодельного реле.
• Как работает автомобильное реле: В этом коротком и простом видео-объяснении рассказывается о том, что я объяснил выше. То же объяснение, немного другие слова.

Книги

Простые, практичные руководства

• MAKE: Electronics by Charles Platt. Maker Media, 2015. Эксперимент 7, исследование реле, является отличным практическим введением. Вы можете открыть реле и поиграть с внутренней работой!
• Свидетель: электроника Роджера Бриджмена. Нью-Йорк: ДК, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
.
• Телефонные проекты для злого гения Томаса Петрузеллиса. McGraw-Hill Professional, 2008. (Включает некоторые схемы, в которых используются реле. )

Подробные технические книги

• Электрические реле: принципы и применение Владимир Гуревич. CRC Press, 2018. Начав с краткой истории реле, эта книга проведет нас через магнитные принципы, работа контактов реле, внешний дизайн и упаковка, а также связанные с ними устройства, такие как герконы. В последующих главах рассматриваются варианты базового реле, включая реле высокого напряжения, тепловые реле и реле времени.
• Свидетель: электроника Роджера Бриджмена. Нью-Йорк: ДК, 2007. (Для младших читателей от 9 лет.–12. Включает историю, науку и технику.)
• Телефонные проекты для злого гения Томаса Петрузеллиса. McGraw-Hill Professional, 2008 г. (включает в себя некоторые схемы, использующие реле.)

История науки

• Создатели телеграфа: Сэмюэл Морс, Эзра Корнелл и Джозеф Генри Кеннет Б. Лифшиц. McFarland, 2017. «Раздел IV: Эстафета» описывает, как реле сыграли ключевую роль в истории телеграфии (и, следовательно,) современных коммуникаций.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис.
