Сечения – Черчение. 8-9 класс. Сидоренко

Черчение. 8-9 класс. Сидоренко

Этот учебник можно скачать в PDF формате на сайте тут.

7.1. Понятие о сечении

Назначение сечений. Любой чертеж предназначен давать наиболее полное представление о форме изображенного на нем предмета. Вам уже известно, как на чертежах изображают предметы с помощью видов. Тем не менее встречаются такие предметы или их части, форму которых тяжело определить по чертежу только с помощью видов. Иногда при наличии на поверхности предмета углублений или выступов возникает необходимость выполнять на чертеже дополнительный вид, как правило, довольно сложный и малопонятный. Итак, кроме видов на чертежах бывают еще и другие изображения, которые дают возможность лучше понять форму предметов. К таким изображениям относятся сечения.

Сечения наиболее часто применяют для того, чтобы показать поперечную форму предметов (рукояток, гаечных ключей, слесарных инструментов, деталей из проката разного профиля) и форму отверстий, углублений, срезов и вырезов на поверхностях округлых деталей и т.

п.

Образование сечения. Чтобы получить сечение, предмет мысленно рассекают плоскостью в том месте, где необходимо выявить его форму. На рисунке 136, а показано наглядное изображение предмета, условно рассеченного вспомогательной плоскостью А. Эту мысленную плоскость называют секущей. Чтобы увидеть фигуру сечения, ту часть предмета, которая находится перед секущей плоскостью А, условно отбрасывают. Вследствие этого, как показано на рисунке 136, б, на мысленной секущей плоскости четко видно фигуру образованного сечения.

Рис. 136. Образование сечения

Образованную условно на секущей плоскости фигуру, совмещают с плоскостью чертежа и вычерчивают на ней

изображение фигуры, полученное при мысленным пересечении предмета секущей плоскостью, которое и называют сечением. Как правило, фигуру сечения чертят в том же масштабе, что и вид, которому принадлежит сечение (рис. 136, в).

На сечении показывают только то, что находится в секущей плоскости. Все, что находится перед этой плоскостью и вне ее, считается мысленно удаленным.

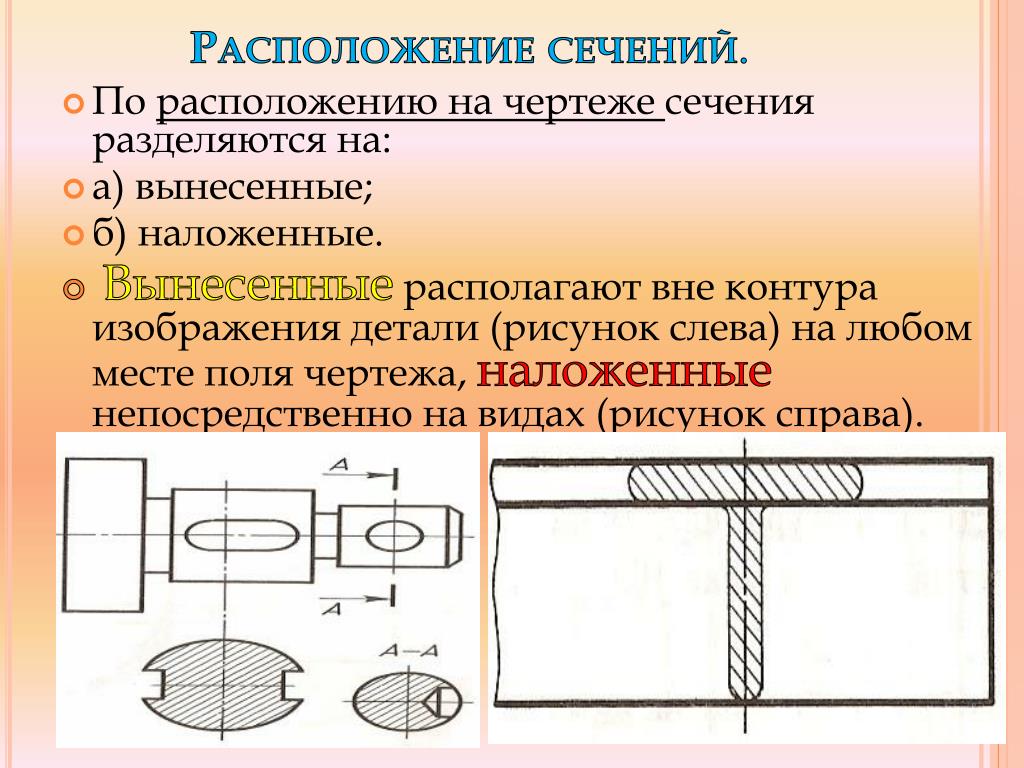

Виды сечений. В зависимости от размещения относительно вида изображенного на чертеже предмета, сечение может быть

вынесенным или наложенным.

Вынесенное сечение располагают вне контура вида изображенного на чертеже предмета (рис. 137, а). Наложенное сечение располагают внутри контура, то есть непосредственно на виде изображенного на чертеже предмета (рис. 137, б).

Рис. 137. Виды сечений

Вынесенные сечения размещают на свободном месте поля чертежа (рис. 137, а) или в разрыве вида (рис. 137, в).

Во время выполнения чертежа преимущество следует отдавать вынесенным сечениям, поскольку они не обременяют чертеж лишними линиями и значительно удобны для нанесения размеров.

ВОПРОСЫ

  • 1. Для чего применяют сечения на чертежах?
  • 2. Какое изображение называют сечением?
  • 3. Что представляет собой секущая плоскость?
  • 4. Какие бывают сечения по их расположению на чертеже?
  • 5. Чем отличаются друг от друга вынесенное и наложенное сечение?
  • 6. Каким сечениям следует отдавать предпочтение — вынесенным или наложенным?

ЗАДАНИЕ

  • Определите, какие по расположению сечения приведены на рисунке 138. Ответы запишите в таблицу по приведенной форме

Номер сечения

Название сечения

Рис. 138. Задание для упражнений

7.2. Выполнение и обозначение сечений

Положение секущей плоскости на чертеже указывают линией сечения. Для этого применяют разомкнутую линию в виде двух штрихов (рис. 139, а ). Разомкнутая линия не должна пересекать контур вида на чертеже и касаться его. Направление, в котором нужно смотреть на мысленную секущую плоскость, указывают стрелками. С внешней стороны стрелок пишут одинаковые большие буквы русского алфавита. Буквы всегда размещают вертикально. Размеры штрихов разомкнутой линии и стрелок показаны на рисунке 139, б.

Рис. 139. Выполнение вынесенного сечения

Контур вынесенного сечения обводят сплошной толстой линией такой же толщины, как и видимые контуры изображений на чертеже. Располагают вынесенное сечение как можно ближе к тому месту, где указаны положения секущей плоскости (см. рис. 139, а). Чтобы чертеж был выразительным, фигуру сечения выделяют штриховкой в виде параллельных линий. Штриховку наносят сплошными тонкими линиями под углом 45° к рамке чертежа. Расстояние между линиями штриховки может быть в пределах 1…10 мм, одинаковым и равномерным для всех сечений одного предмета на чертеже. На учебных чертежах расстояние между линиями штриховки выбирают в пределах 2.

..4 мм. Наклон линий штриховки разрешается выполнять как влево, так и вправо (рис. 140).

Рис. 140. Штриховка фигуры сечения

Фигуру сечения обозначают такими же буквами, какими была обозначена линия сечения: А-А, Б-Б, В-В — то есть двумя одинаковыми буквами через тире. Надпись всегда размещают горизонтально.

Если фигура сечения симметричная, то вынесенное сечение может располагаться на продолжении линии сечения (рис. 141), которую в этом случае показывают штрихпунктирной линией. Стрелками и буквами такое сечение не обозначают.

Рис. 141. Вынесенное сечение, фигура которого симметричная

Вынесенное сечение может располагаться в разрыве того вида, которому оно принадлежит (рис. 142). Условный разрыв предмета на виде ограничивают тонкой волнистой линией. Если предмет симметричный, линию сечения не проводят и никаких дополнительных обозначений не наносят (рис. 142, а). Для несимметричных сечений, размещенных в разрыве, указывают линию сечения с помощью разомкнутой прямой со стрелками, но без буквенных обозначений (рис.

142, б).

Рис. 142. Выполнение вынесенного сечения в разрыве: а — симметричная фигура сечения; б — несимметричная фигура сечения

Наложенное сечение располагают на самом виде, которому оно принадлежит, и именно там, где проходит секущая плоскость. Фигуру наложенного сечения обводят сплошной тонкой линией. Контурные линии вида в том месте, где на него накладывается фигура сечения, не должны прерываться (рис. 143).

Рис. 143. Выполнение наложенного сечения: а — симметричная фигура сечения; б — несимметричная фигура сечения

При выполнении наложенного симметричного сечения линию сечения не проводят и никаких обозначений не выполняют. Фигура такого сечения должна иметь ось симметрии, проведенную в виде штрихпунктирной линии (рис. 143, а). Для несимметричных наложенных сечений линию сечения проводят в виде разомкнутой линии со стрелками, но буквами не обозначают (рис. 143, б).

На фигуру сечения, как и на другие изображения на чертеже, в случае необходимости наносят размеры (рис. 144).

Рис. 144. Нанесение размеров на сечении

ВОПРОСЫ

  • 1. Какой линией указывают положение секущей плоскости на чертеже?
  • 2. Какой линией обводят контур вынесенного сечения? Наложенного сечения?
  • 3. Для чего штрихуют фигуру сечения?
  • 4. Как выполняют штриховку сечений?
  • 5. В каких случаях изображения вынесенного сечения сопровождают надписью?
  • 6. Чем отличается выполнение вынесенных симметричных и несимметричных сечений?

ЗАДАНИЕ

  • 1. Найдите наглядные изображения предметов (обозначенные буквами) по видам и сечениям (рис. 145). Ответы запишите в таблицу:

Наглядное изображение

Чертеж с сечением

А

Б

В

Г

Рис. 145. Задание для упражнений

Рис. 146. Задание для упражнений

  • 2. Определите, какое сечение (рис. 146) отвечает форме предмета и правилам выполнения сечений. Ответы запишите в таблицу:

Задание

Сечение

I

II

III

IV

V

  • 3. Определите, каким местам на предмете, обозначенным линиями сечения, отвечают сечения, обозначенные цифрами (рис. 147). Ответ запишите в таблицу:

Обозначения линии сечения

Номер сечения

А—А

Б—Б

В—В

Г—Г

Д—Д

Рис. 147. Задание для упражнений

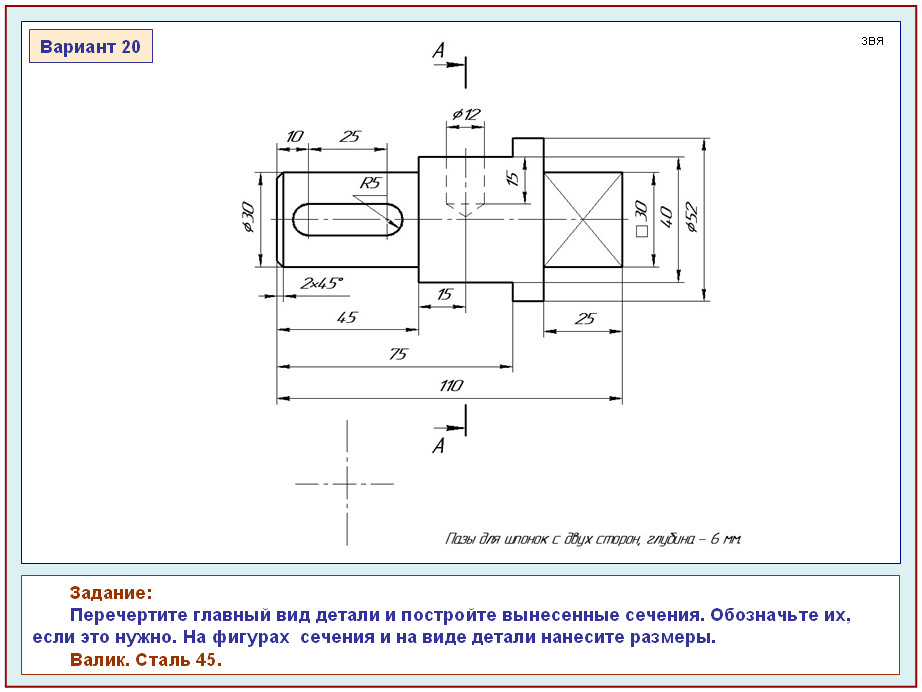

  • 4. Начертите или перенесите на прозрачную бумагу главные виды предметов и постройте вынесенные сечения (рис. 148).

Рис. 148. Задание для упражнений

7.3. Некоторые условности выполнения сечений

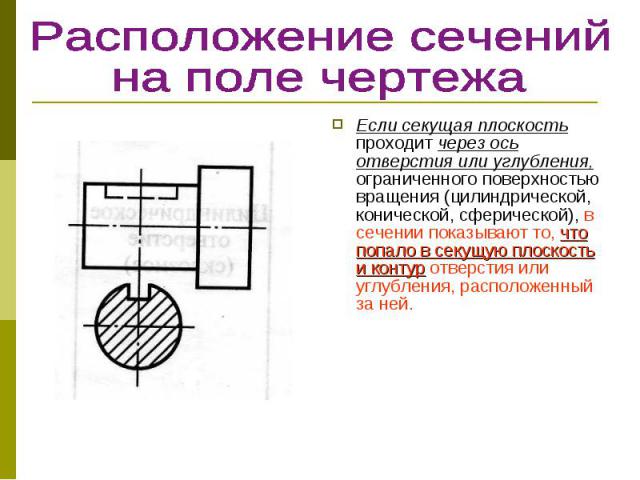

Во время выполнения сечения секущая плоскость может проходить через ось поверхности вращения, которая ограничивает какое-либо отверстие или углубление. В этом случае на фигуре сечения вместе с контуром отверстия или углубления, образованного на секущей плоскости, показывают также контур этого отверстия или углубления, расположенный за секущей плоскостью (рис. 149, Б-Б).

Рис. 149. Изображение круглого отверстия на фигуре сечения

Расчленять фигуру сечения на отдельные части нельзя. Рассмотренная условность касается только изображения поверхностей вращения и не распространяется на сечения отверстий или углублений призматической формы (например, шпоночных канавок). Если секущая плоскость проходит через некруглое отверстие или углубление, которым сечение делится на несколько отдельных частей, то вместо сечения выполняют разрез (о нем будет идти речь в следующем разделе).

На чертеже одного предмета может быть несколько одинаковых вынесенных сечений. Если одинаковые вынесенные сечения принадлежат одному и тому же предмету, линии сечения обозначают одной буквой и вычерчивают одну фигуру сечения (рис. 150).

Рис. 150. Изображение одинаковых сечений

Вынесенное сечение по построению и расположению должно отвечать направлению, указанному стрелками, которые проведены к штрихам разомкнутой линии. Если необходимо, вынесенное сечение располагают на чертеже с поворотом относительно линии сечения. В этом случае к обозначению сечения буквами прибавляют условный знак поворота, как это показано на рисунке 151.

Рис. 151. Сечение повернуто

Графические обозначения материалов в сечениях. Как вы уже знаете, фигуру сечения, совмещенную с плоскостью чертежа, выделяют штриховкой. Штриховка сечений не только придает чертежу выразительность, но и показывает условно, из какого материала изготовлен предмет. Применяют различные виды штриховок, которые отвечают определенным материалам.

Рис. 152. Графические обозначения материалов на сечениях

Штриховки сечений для некоторых наиболее распространенных материалов приведены на рисунке 152. Их называют условными графическими обозначениями материалов на чертежах.

ВОПРОСЫ

  • 1. Как изображают на сечениях отверстия и углубления круглой формы, если секущая плоскость проходит через их ось?
  • 2. Как обозначают несколько одинаковых сечений, которые принадлежат одному предмету?
  • 3. Может ли сечение состоять из нескольких отдельных частей?
