Revit-электрика: как создать принципиальную схему щита | Блог Вадима Муратова
Ревит «из коробки» не умеет создавать электрические схемы. Рисовать их линиями или собирать из отдельных компонентов вручную — дело муторное и рутинное, поэтому очевидно, что процесс требует автоматизации.
В статье разберёмся, как можно создать принципиальную схему щита или панели в Ревите с помощью бесплатного плагина Teslabim.
Про автора материала
Павел Сухов — главный специалист по проектированию систем электроснабжения в «ПИК-проект», один из создателей плагина Teslabim. Инженер-электрик с 2007 года, выпускник Московского Авиационного Института (МАИ). Участвовал в БИМ-проектах с немецкими и итальянскими проектными бюро.
Autodesk Certified Professional по направлению Revit MEP Electrical. Можете связаться с Павлом в Телеграме или на сайте teslabim.ru
Подготовка модели
Для работы плагина нужна информация из модели.
Давайте разберёмся, какие данные из Ревита можно использовать и что Ревит считает правильно, а что неправильно.
Правильно
У нас в модели есть электроцепи. О том, как их создавать, можете прочитать в отдельной статье. У цепей много параметров, большинство из которых бесполезны. Но есть и те, что пригодятся. Вот они:
Параметры электрической цепи, которые нужны для плагинаПараметры электрической цепи, которые нужны для плагина
Активная нагрузка — это сумма мощностей всех элементов цепи, количество полюсов — по сути напряжение в цепи. Коэффициент мощности Ревит считает по средневзвешенному значению, как и полагается. Можете проверить вручную — тут всё в порядке.
Неправильно
Другое дело — длина цепи. В Ревите есть три возможных режима траектории цепей, у каждого свои плюсы и минусы.
После создания цепи можно выбирать режимы траекторииПосле создания цепи можно выбирать режимы траектории
Наиболее удалённое устройство — учитывается только один потребитель, самый далёкий от щита
Плюсы:
- почти идеально считает длину до одиночных потребителей с простыми трассами;
- установлен в Ревите по умолчанию (не надо переключаться при создании цепей).
Минусы:
- если потребителей в цепи несколько — начинает врать по длине в меньшую сторону. Чем больше потребителей, тем больше ошибка;
- если между потребителем и щитом большое расстояние, а здание сложной формы, Ревит выберет математически оптимальную траекторию, но зачастую монтироваться всё будет иначе, и длина получается заниженной.
Все устройства — траектория пройдёт через каждого потребителя
Плюсы:
- довольно точно считает длину небольших групп с электроприёмниками, расположенными недалеко друг от друга, например группа освещения или розеток нескольких смежных помещений в офисном здании;
- если и ошибается в расчёте длины, то обычно в большую сторону.
Минусы:
- длина для больших разветвлённых групп может завышаться в 2-3 раза и более. Это происходит потому, что трассу Ревит строит как бы «не отрывая карандаша», т.
е. не понимает ответвлений.Если группа расходится от щита в две разные стороны, то Ревит сначала обойдёт все потребители с одной стороны, а потом по той же трассе вернётся обратно, чтобы направится в другую.
Сравните два режима траектории (реальная длина группы составляет 76 метров с учётом 20 % запаса):
Траектория цепи до наиболее удалённого устройства. Ревит насчитал 25,97 метраТраектория цепи до наиболее удалённого устройства. Ревит насчитал 25,97 метра
Траектория по всем потребителям. Ревит насчитал 104,94 метраТраектория по всем потребителям. Ревит насчитал 104,94 метра
Пользовательский режим траектории
Плюсы:
- можно выстроить длину настолько точно, насколько вам это позволяет время;
- по выстроенной траектории можно доказать любому монтажнику и заказчику, что вы посчитали длину идеально (нужно приложить скриншоты траектории с 3Д-видов или планов).
Минусы:
- невероятная трудоёмкость. Делать вручную разводку в трёх измерениях настолько долго, что скорее всего вам этого не позволят сроки проектирования. Имеет смысл пользоваться этим режимом только для самых дорогих кабельных линий в проекте.
Общий минус всех трёх режимов траектории: не учитывается запас кабеля на разделку, на подключение внутри щитов, на электровыводы, которые срежут при установке оборудования и светильников, да и просто на особенности монтажа.
Раз один режим ошибается в большую сторону, а другой — в меньшую, значит, нужно брать среднее значение и, конечно, добавлять запас кабеля.
Такой подсчёт длин реализован в бесплатном плагине Теслабим. На сайте есть подробная справка и инструкция по установке.
Вкладка с командами плагина Теслабим. Разбил на три ряда, чтобы картинку было лучше видноВкладка с командами плагина Теслабим. Разбил на три ряда, чтобы картинку было лучше видно
В настройках плагина можно выбрать любой режим траектории, он установится сразу для всех цепей в модели.
В этом же окне устанавливается желаемый запас кабеля по длине.
Настройки плагина
Суть плагина
В модели есть электрические цепи. Проектировщик либо берёт готовые шаблоны схем, либо с помощью плагина создаёт новые. Схема представляет собой чертёжный вид и набор семейств в категории «Типовая аннотация».
Далее проектировщик запускает плагин, тот синхронизирует цепи и схемы между собой. То есть берёт из электрических цепей значениях тех параметров, про которые говорили в самом начале статьи. Также Теслабим делает расчёты схем и спецификации.
Настройка синхронизации схем и цепейНастройка синхронизации схем и цепей
Если в модели созданы пространства, а в семействах оконечных устройств настроена точка расчёта площади (точка принадлежности помещению), то каждый электроприёмник определит, в каком пространстве он находится, и эти данные тоже можно записать в схему щита.
Вот эта синяя точка со стрелочками в семействе — точка расчёта площади, она включается в редакторе семейств в свойствахВот эта синяя точка со стрелочками в семействе — точка расчёта площади, она включается в редакторе семейств в свойствах
В 2021 версии перевели как «Точка принадлежности помещению»В 2021 версии перевели как «Точка принадлежности помещению»
Данные попали из цепей в схемы, в том числе и номер или имя пространства, в котором размещён потребительДанные попали из цепей в схемы, в том числе и номер или имя пространства, в котором размещён потребитель
На канале будут выходить ещё классные статьи.
Чтобы получать ссылки на свеженькие материалы, приходите в Телеграм-канал «Блог Муратова про Revit MEP». Можно обсудить статью и задать вопросы в специальном чате канала.Читайте методичку для проектировщиков: полезный материал, в котором последовательно рассказываю, как создавать модель в Ревите.Создание принципиальных схем щитов и ВРУ
Чтобы синхронизировать схему, её нужно сначала создать. Есть два пути создания и подготовки схем к синхронизации.
Первый. Переделать под себя шаблоны готовых схем. Шаблоны скачиваются вместе с плагином, ссылка будет в конце статьи.
При скачивании плагина в архиве будет папка с шаблоном Ревита, а в нём — схемыПри скачивании плагина в архиве будет папка с шаблоном Ревита, а в нём — схемы
Список шаблонов схемСписок шаблонов схем
Второй. Воспользоваться командой «Нарисовать схему щита» с панели Теслабим.
Она создаст схему, готовую к синхронизации.
Расположение команды «Нарисовать схемы щита»
Окно с настройками для создания схемыОкно с настройками для создания схемы
Отметил цифрами блоки в настройках, пройдёмся по всем.
1 — Отвечает за выбор внешнего вида схемы.
2 — Чертить можно с планов, когда на них есть собранные электроцепи. Если делаете стадию П и у вас в модели нет щитков и цепей, а схемы всё равно нужны, то можно задать параметры для создания схемы в блоке «4».
3 — Выпадающий список замоделированных на планах щитов с подключёнными к ним электроцепями.
4 — Блок данных для черчения схемы без связи с планами. Тут можно вручную задать префиксы цепей и количество групп.
5 — Предварительная настройка внешнего вида схемы (что на ней отображать).
6 — Выбор марки кабеля и УГО оконечных устройств групп.
Всё это можно будет поменять на уже созданной схеме.
Вот так выглядит созданная схема
Важно! Связь — синхронизация — между планами и схемами устанавливается на основе параметра «Номер цепи». Поясню.
На схемах есть семейства автоматических выключателей «TSL_2D автоматический выключатель_ВРУ» и «TSL_2D автоматический выключатель_Щит». У них есть параметр «Номер цепи». Он должен быть заполнен так же, как параметр «Номер цепи» у электрических цепей на планах.
Пример схемы. Вверху слева — имя панели, внизу — номер цепи. Номер совпадает с номером цепи из модели. Стрелочками показываю взаимосвязи данных на схеме и в цепи. Полукруглое огибание сделал, чтобы было понятно, куда какая стрелка идётПример схемы. Вверху слева — имя панели, внизу — номер цепи. Номер совпадает с номером цепи из модели. Стрелочками показываю взаимосвязи данных на схеме и в цепи. Полукруглое огибание сделал, чтобы было понятно, куда какая стрелка идёт
Другой пример схемы.
Выделил семейство, в его свойствах параметр «Номер цепи», значение здесь должно совпадать с реальной цепью из моделиДругой пример схемы. Выделил семейство, в его свойствах параметр «Номер цепи», значение здесь должно совпадать с реальной цепью из модели
Отсюда следует, что для правильной синхронизации номера цепей должны быть уникальными. Нельзя называть две разные панели одним именем, например «ЩР-1». То же с номерами цепей: не стоит давать им одинаковые имена, например «N1-2», тем более, что это неудобно и для монтажника.
Рекомендую в свойствах панелей выставлять параметр «Обозначение цепей» — «Имя панели». В этом случае при уникальном имени панели все цепи будут уникальными.
При выборе щита или панели у неё в свойствах можно указать, как должны формироваться обозначения цепейПри выборе щита или панели у неё в свойствах можно указать, как должны формироваться обозначения цепей
Есть три способа сделать так, чтобы номера цепей на планах и схемах совпадали.
1. Вручную. Если добавили или удалили какую-то цепь, то можно переименовать соответствующую группу вручную.
Выделяете семейство на схеме и меняете имя в свойствахВыделяете семейство на схеме и меняете имя в свойствах
2. Если пользуетесь командой «Нарисовать схему щита», то созданная плагином схема уже будет иметь правильные номера групп. Об этом способе рассказывал выше.
3. С помощью команды «Переименовать группы». Если выберете схему щитка вместе с его контуром секущей рамкой, то данная команда предложит переименовать все попавшие в рамку группы слева направо в порядке возрастания с префиксом имени щита.
Выделяете рамкой схему щита и нажимаете на вкладке TESLA команду «Переименовать группы»Выделяете рамкой схему щита и нажимаете на вкладке TESLA команду «Переименовать группы»
Схемы в Теслабим состоят из семейств категории “Типовые аннотации”. Их можно собирать как «строительные кубики» под любые нужды и степень сложности.
При этом схемы остаются «живыми» и подлежат расчётам, синхронизации и специфицированию.
Расчёт принципиальных схем щитов и ВРУ
Итак, на чертёжном виде есть готовая к синхронизации схема щита, а на планах установлено семейство щита с подключёнными к нему электроцепями. Имена цепей на планах и на схеме соответствуют друг другу. Осталось нажать всего три кнопки, и рассчитанная схема щита готова.
Выберите щиток секущей рамкой:
Выделить рамкой все семейства типовых аннотаций на схемеВыделить рамкой все семейства типовых аннотаций на схеме
Теперь на вкладке «TESLA» нужно нажать три кнопки:
Три волшебные кнопкиТри волшебные кнопки
- Нажимаем кнопку «Синхронизация схемы с планами». Плагин синхронизирует электроцепи в модели и схемы на чертёжных видах.
- Нажимаем кнопку «Расчёт схем».
У всех автоматов, которые мы выбрали, плагин рассчитал все электротехнические параметры: расчётный ток, потери, необходимую уставку, сечение и т.
д. Подробнее узнать о том, как происходит расчёт, можно на сайте плагина.Результат записался в семейство «TSL_Таблица_Расчетная для щитов» или в «TSL_Таблица_Расчетная для схемы», если чертите схему ВРУ. Эти семейства обязательно должны быть на схеме, и их тоже нужно выделить.
Плагин записывает в семейство «TSL_Понижающие коэффициенты» пояснения к расчёту: использованные коэффициенты совместной прокладки кабелей, совместной установки аппаратов защиты, данные о распределенных потерях.
- Нажимаем кнопку «Фазировка».
Плагин балансирует по фазам однофазные электроприёмники, результат записывает в семейство «TSL_Таблица_Фазировка».
Как пример, в итоге получаем вот такую схему распределительного щита. Нажмите на картинку, чтобы увеличить и рассмотреть подробнее
Если остались вопросы — пишите в комментарии, на почту tesla.
[email protected] или Павлу в Телеграм.
Пишите, о каких ещё командах и принципах работы плагина «Теслабим» вам хотелось бы узнать.
Понравилась статья — поделитесь ею с коллегами!А чтоб помочь проекту Теслабим — сделайте донат на сайте плагина, поддержите разработчиков.
Порадуй товарища Сухова!Порадуй товарища Сухова!
Над материалом работали:
Павел Сухов — текст, картинки, богатый опыт;
Вадим Муратов — редактура, вёрстка, оформление.
| Первая буква кода (обязательная) |
Группа видов элементов | Примеры видов элементов | Двухбуквенный код |
| A | Устройство (общее обозначение) |
||
| B |
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения |
Громкоговоритель |
BA |
| Магнитострикционный элемент |
|||
| Детектор ионизирующих элементов |
BD |
||
| Сельсин – приемник |
BE |
||
| Телефон (капсюль) |
BF |
||
| Сельсин – датчик |
BC |
||
| Тепловой датчик |
BK |
||
| Фотоэлемент |
BL |
||
| Микрофон |
|||
| Датчик давления |
BP |
||
| Пьезоэлемент |
BQ |
||
| Датчик частоты вращения (тахогенератор) |
BR |
||
| Звукосниматель |
BS |
||
| Датчик скорости |
BV |
||
| C | Конденсаторы |
||
| D | Схемы интегральные, микросборки |
Схема интегральная аналоговая |
DA |
| Схема интегральная, цифровая, логический элемент |
DD |
||
| Устройство хранения информации |
DS |
||
| Устройство задержки |
DT |
||
| E | Нагревательный элемент |
EK |
|
| Лампа осветительная |
EL |
||
| Пиропатрон |
ET |
||
| F | Разрядники, предохранители, устройства защитные |
Дискретный элемент защиты по току мгновенного действия |
FA |
| Дискретный элемент защиты по току инерционного действия |
FP |
||
| Предохранитель плавкий |
FU |
||
| Дискретный элемент защиты по напряжению, разрядник |
FV |
||
| G | Генераторы, источники питания |
Батарея |
GB |
| H | Элементы индикаторные и сигнальные |
Прибор звуковой сигнализации |
|
| Индикатор символьный |
HG |
||
| Прибор световой сигнализации |
HL |
||
| K | Реле, контакторы, пускатели |
Реле токовое |
KA |
| Реле указательное |
KH |
||
| Реле электротепловое |
KK |
||
| Контактор, магнитный пускатель |
KM |
||
| Реле времени |
KT |
||
| Реле напряжения |
KV |
||
| L | Катушки индуктивности, дроссели |
Дроссель люминесцентного освещения |
LL |
| M | Двигатели | – |
– |
| P |
Приборы, измерительное оборудование Примечание. |
Амперметр |
PA |
| Счётчик импульсов |
PC |
||
| Частотометр |
PF |
||
| Счётчик активной энергии |
PI |
||
| Счётчик реактивной энергии | PK |
||
| Омметр |
PR |
||
| Регистрирующий прибор |
PS |
||
| Часы, измеритель времени действия |
PT |
||
| Вольтметр |
PV |
||
| Ваттметр |
PW |
||
| Q | Выключатели и разъединители в силовых цепях |
Выключатель автоматический |
QF |
| Короткозамыкатель |
QK |
||
| Разъединитель |
QS |
||
| R | Резисторы |
Терморезистор |
RK |
| Потенциометр |
RP |
||
| Шунт измерительный |
RS | ||
| Варистор |
RU |
||
| S | Устройства коммутационные в цепях управления, сигнализации и измерительных.  Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей |
Выключатель или переключатель |
SA |
| Выключатель кнопочный |
SB |
||
| Выключатель автоматический |
|||
| Выключатели, срабатывающие от различных воздействий: – от уровня |
SL |
||
| – от давления |
SP |
||
| – от положения (путевой) |
SQ |
||
| – от частоты вращения |
SR |
||
| – от температуры |
SK |
||
| T | Трансформатор тока |
TA |
|
| Электромагнитный стабилизатор |
TS |
||
| Трансформатор напряжения |
TV |
||
| U | Устройства связи.  Преобразователи электрических величин в электрические |
Модулятор |
UB |
| Демодулятор |
UR |
||
| Дискриминатор |
UI |
||
| Преобразователь частоты, инвертор, генератор частоты, выпрямитель |
UZ |
||
| V | Приборы электровакуумные, полупроводниковые |
Диод, стабилитрон |
VD |
| Прибор электровакуумный |
VL |
||
| Транзистор |
VT |
||
| Тиристор |
VS |
||
| W | Линии и элементы СВЧ Антенны |
Ответвитель |
WE |
| Короткозамыкатель |
WK |
||
| Вентиль |
WS |
||
| Трансформатор, неоднородность, фазовращатель |
WT |
||
| Аттенюатор |
WU |
||
| Антенна |
WA |
||
| X | Соединения контактные |
Токосъёмник, контакт скользящий |
XA |
| Штырь |
XP |
||
| Гнездо |
XS |
||
| Соединение разборное |
XT |
||
| Соединитель высокочастотный |
XW |
||
| Y | Устройства механические с электромагнитным приводом |
Электромагнит |
YA |
| Тормоз с электромагнитным приводом |
YB |
||
| Муфта с электромагнитным приводом |
YC |
||
| Электромагнитный патрон или плита |
YH |
||
| Z |
Устройства оконечные |
Ограничитель |
ZL |
| Фильтр кварцевый | ZQ |
Сочетание PE применять не допускается
ОграничителиВ любое электрифицированное жилье заходит как минимум 2 провода, правда, провод может быть и один, но в нем есть как минимум 2 жилы. Внешне эти провода (или жилы) ни чем не отличаются, отличие у них внутри – один провод – это фаза, а второй провод – ноль. По сути эти провода – участок электрической цепи, практически такой же, как в школьной лаборатории по физике. Пока к проводам ничего не подключено, электрическая цепь остается разомкнутой. Когда мы подсоединяем к проводам какой-либо электроприбор, электрическая цепь замыкается, электроэнергия потребляется, счетчик крутится. Для подключения к электрической цепи переносных электроприборов, даже таких больших как холодильник, используются электрические розетки, а производители переносных электроприборов предусмотрительно снабжают свои изделия электрическими вилками. Для реализации на практике столь не сложных теоретических положений в квартире или доме делается электропроводка. Электропроводка делается так, чтобы любой электроприбор подключался к электрической цепи параллельно. Таким образом подключение розеток в распределительной коробке никаких проблем не представляет, если провода в разноцветной изоляции (а таких в последнее время все больше и больше), то концы проводов зачищаются и соединяются в 2 счалки согласно цвету. Даже если розеток в помещении будет 20, то все равно будет только 2 счалки (скрутки) проводов. А вот для правильного подключения светильника или любого другого стационарного электроприбора нулевой провод, который идет от места ввода, подключается с одному из проводов, подключаемых к светильнику, фаза подключается к одному из проводов, идущих к выключателю, а оставшиеся свободными один провод от светильника и один провод от выключателя соединяются между собой. Рисунок 1. А – принципиальная схема работы одноклавишного выключателя В – схема подключения проводов в коробке На схемах показано положение выключателей в положении “выключено”. Голубым цветом обозначен Ноль, а оранжевым – Фаза. Само собой, в этой же коробке обычно подключаются и розетки (на рисунке не показаны). Но при этом количество счалок (скруток) проводов в коробке все равно будет = 3: две большие счалки, обеспечивающие подключение всех розеток, а также подключение одного провода светильника и одного провода выключателя и одна маленькая счалка двух проводов – провода от светильника и провода от выключателя. В одноклавишных выключателях есть только два контакта, к которым можно прикрутить или в которых можно зажать провода, при этом спутать, какой провод куда должен прикручиваться – невозможно. Как ни прикручивай провода, все равно при одном из положений клавиши выключатель будет включенным, а при другом положении клавиши – выключенным. Фотография 1. Раньше было принято устанавливать выключатели так, чтобы при выключенном состоянии выпирал верх клавиши, а при включенном состоянии выпирал низ клавиши, раньше на клавишах снизу даже ставилась красная точка, обозначающая включенное состояние. Теперь считается, что в выключатель будет меньше попадать пыль, если его устанавливать наоборот – так, чтобы при выключенном состоянии выпирал низ клавиши, а при включенном состоянии выпирал верх клавиши. Если в клавише есть светодиодная подсветка, то как правило никаких дополнительных действий при подключении такого выключателя не требуется. Светодиод обычно уже подключен производителем выключателя и нужно точно также просто прикрутить провода к контактам выключателя. Если нужно подключить двухклавишный выключатель, то количество счалок в распредкоробке увеличится на одну: Рисунок 2. Примечание: Большинство двухклавишных выключателей рассчитаны на разводку трехжильными проводами, и поэтому в них только три, а не четыре контакта. Более правильно отобразить подключение таких выключателей можно так: Рисунок 3. Если разводка выполняется двухжильными проводами, то можно просто никуда не подключать одну жилу двухжильного провода, ведущего от коробки в выключателю. Подробности установки евро выключателя в советский подрозетник и евро выключателя в евро подрозетник и проблемы, которые могут при этом возникнуть, изложены отдельно. |
Для стационарных электроприборов, даже таких маленьких, как врезные растровые светильники, тоже можно использовать розетки, если внешний вид помещения волнует Вас меньше всего. Но обычно, пользуясь тем что стационарные электроприборы никуда не денутся, их подключают напрямую к электрической цепи, а чтобы электроприбор не работал постоянно, для замыкания и размыкания электрической цепи используются выключатели. Выключатель можно ставить на любой провод, как на фазу, так и на ноль, но обычно принято ставить выключатель на фазовый провод. Это позволяет заменить или отремонтировать стационарный электроприбор без риска замыкания электрической цепи. Обычно, чтобы исключить риск замыкания электрической цепи, отключают контакты на счетчике, обесточивая таким образом всю квартиру или дом. Вот в принципе и все с теоретической точки зрения.
Чтобы не прокладывать провода от каждой розетки или светильника к месту ввода электрических проводов в квартиру или дом, сначала прокладываются провода от места ввода (обычно в этом месте стоит электрический счетчик) к распределительным (разветвительным) коробкам в жилых комнатах или служебных помещениях, а потом от распределительных коробок провода разводятся по помещению.
Таким образом в распределительной коробке будет 3 счалки (скрутки проводов) даже если в распределительной коробке подключены только одна лампочка и один выключатель на эту лампочку и тут если используются провода в разноцветной изоляции, обязательно будет одна счалка проводов двух разных цветов:
Если при разводке используются разноцветные провода, то обычно в больших счалках соединяются провода согласно цвету, а в маленькой счалке соединяются два провода с разными цветами изоляции.
Чтобы поменять положение клавиши для режимов “вкл-выкл”, нужно просто повернуть выключатель в подрозетнике на 180о.
В двухклавишном выключателе с тремя контактами в отличие от одноклавишного выключателя путать провода нельзя. Самым простым способом не спутать провода является маркировка. На двухжильных проводах в двойной изоляции удобно делать маркировку обычной гелевой ручкой.Как создать принципиальную схему
НАЧАТЬ
Очень немногие принципиальные схемы, особенно те, которые делают новички, строятся с нуля. Пока вы не научитесь создавать свои собственные принципиальные схемы, начните с существующего изображения. Это изображение может быть предоставлено вашим учителем или руководителем. Вы также можете найти один онлайн. С нашей функцией импорта Visio вы также можете загрузить любые существующие файлы Visio в Lucidchart и перейти оттуда.
1. Зарегистрируйте учетную запись Lucidchart.
2. Перейдите к Моим документам.
3. Щелкните Создать > Новый документ.
4. Изучите и начните с шаблона принципиальной схемы в разделе UML нашей библиотеки шаблонов или создайте новый документ в Lucidchart.
ДОБАВЬТЕ ФОРМЫ И СИМВОЛЫ
5. Затем определите цель вашей электрической схемы. Вы объединяете несколько схем в одну? Добавляете новые компоненты в существующую схему? Убедитесь, что понимаете масштаб вашего проекта, в том числе, сколько времени это займет.
6. Пришло время нарисовать принципиальную схему. Начните с общего обзора проводных соединений. В Lucidchart вы можете рисовать линии, представляющие соединения, нажимая «L» на клавиатуре, затем щелкая и перетаскивая мышью. Форматирование строки можно изменить, выбрав строку и щелкнув ее правой кнопкой мыши, или выбрав один из параметров на панели свойств в верхней части страницы.
7. При необходимости добавьте компоненты на схему. Обязательно просмотрите всю библиотеку форм принципиальных схем, чтобы убедиться, что она содержит нужные вам элементы.Если это не так, вы можете легко загрузить изображение со своего рабочего стола или найти в редакторе дополнительные значки.
8. Когда вы перетащите источник питания на диаграмму, выберите его щелчком мыши. Это вызовет меню, в котором вы можете указать его метку, ориентацию и заряд. Дважды проверьте, что вы отмечаете правильное значение для каждого компонента.
9. Продолжайте добавлять элементы на принципиальную схему, пока она не представит все соединения между устройствами, включая силовые и сигнальные соединения.Помните, что принципиальные схемы обычно не отражают физическое расположение компонентов.
ПРОВЕРЬТЕ СВОЮ РАБОТУ
10. Ваша диаграмма почти завершена. Но прежде чем использовать ее, задайте себе следующие вопросы:
- Доступны ли компоненты этой диаграммы?
- Цепь ведет себя так, как ожидалось?
- Является ли схема удобочитаемой и понятной?
В качестве последнего шага отнесите свою принципиальную схему кому-нибудь, кому вы доверяете, и спросите, имеет ли она смысл.
У этого человека должна быть точка зрения со стороны, которая может внести ценный вклад в вашу работу.
Принципиальная схема — все, что вам нужно знать
Что такое принципиальная схема?

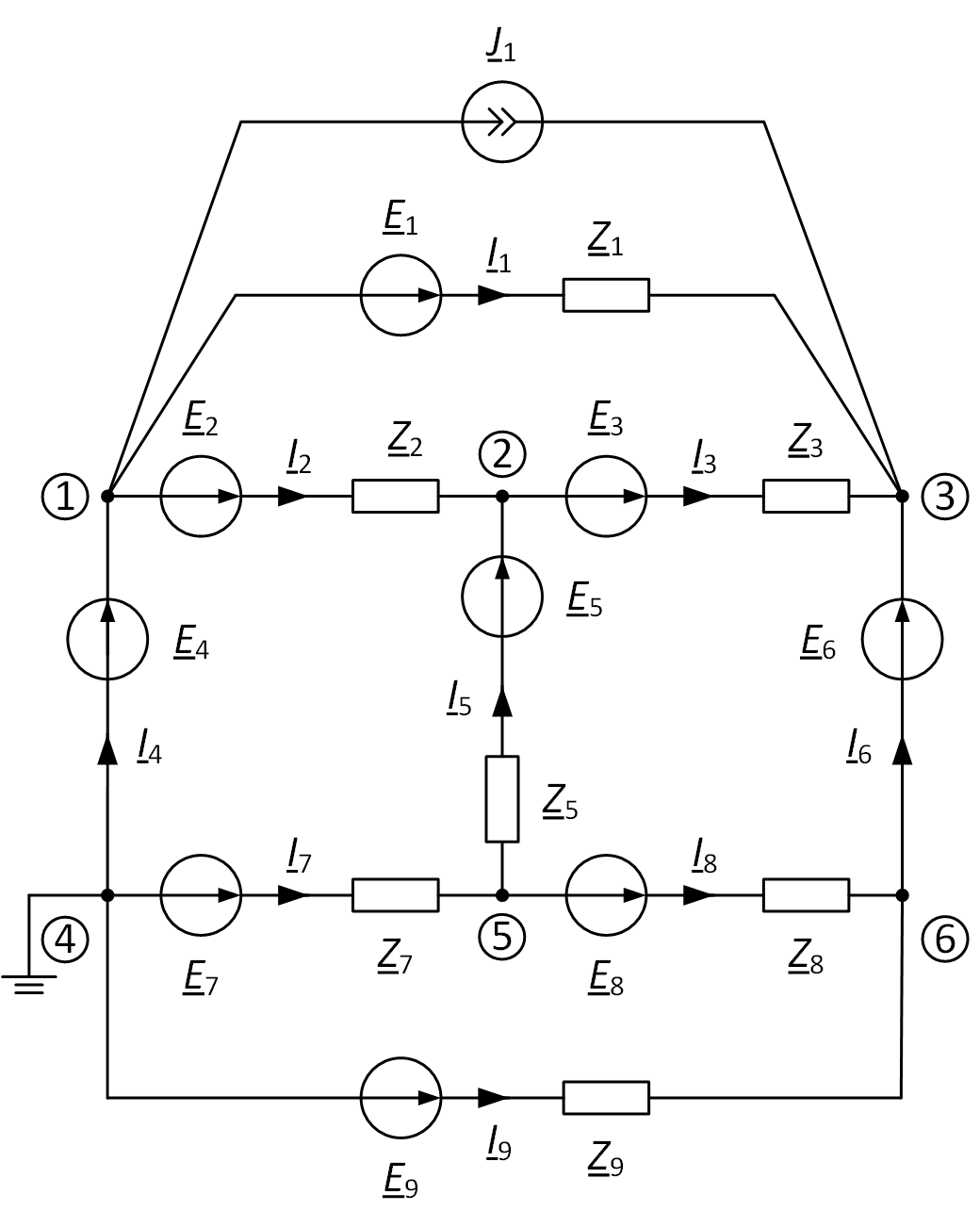

Принципиальная схема представляет собой типичное графическое изображение электрической цепи. Он показывает, как электрические компоненты связаны между собой. Инженеры и электрики используют его для символического объяснения частей и путей электрического хода. Принципиальная схема играет жизненно важную роль в проектировании, строительстве и обслуживании электрических и электронных машин.
Элементарная схема, электрическая схема и электронная схема — термины, используемые для обозначения принципиальной схемы. Принципиальные схемы также наглядны, поскольку в них используются привлекательные изображения. На схематической диаграмме используются стандартные отраслевые символы.
В этой статье мы подробно рассмотрим принципиальную схему.
Источник изображения : Smartdraw.ком
Почему принципиальная схема важна?
Принципиальные схемы играют важную роль в области электротехники. Вот почему крайне важно иметь принципиальную схему , особенно в авиационной и атомной промышленности:
- Индивидуальная безопасность – Они облегчают травмы/несчастные случаи работающего с ними персонала в результате поражения электрическим током и взрывов.
- Безопасность оборудования – Надлежащие принципиальные схемы помогают электрику лучше понять конструкцию, разумно рассмотреть модификации и адекватно объяснить свой план работы.
- Рентабельность – хотя создание принципиальной схемы может занять некоторое время, окончательный бюджетный план составляется позже, что позволяет избежать денежных потерь отрасли, понесенных в случае отсутствия предварительной картины процесса.
- Улучшенный вывод — Это план схем; следовательно, легко внести исправления заранее, они обеспечивают графическое отображение реального расположения всех объектов в цепи и того, как физически соединены электрические провода. Они действуют как руководство для электротехников при реализации схемы.
- Расширенное обучение – Они учат новичков и подрядчиков тому, как обстоят дела в конкретной отрасли.Они являются хорошим ориентиром и упрощают обучение, а также облегчают продолжение проекта любым пользователем.
Принципиальная схема по сравнению с.
Схематическая диаграммаПринципиальные схемы , также называемые графическими схемами, отличаются от принципиальных схем.
Типы цепей

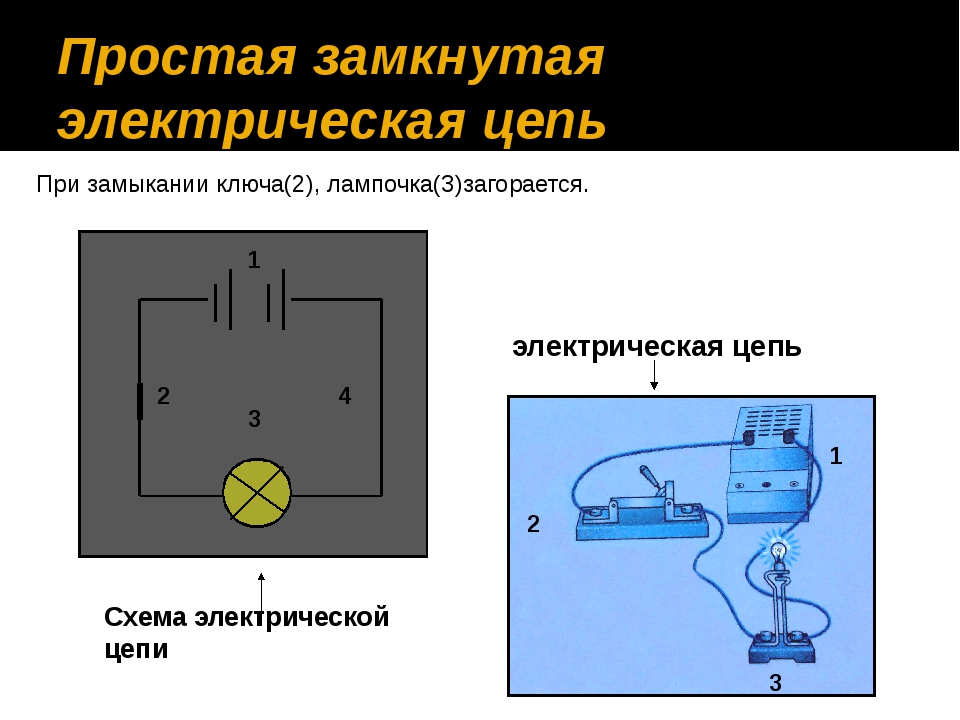

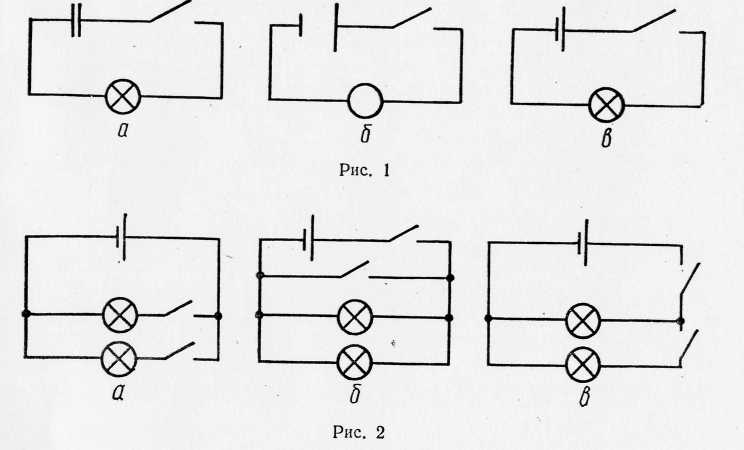

1.Замкнутый и разомкнутый контур
Замкнутая цепь имеет полный путь, а разомкнутая цепь имеет неполный путь, т. е. незамкнутая. Другими словами, когда вы выключаете свет в своей комнате, цепь размыкается; следовательно, лампочка не дает света. Но когда вы включаете их, происходит полное замыкание цепи, поэтому лампочка загорается.
Источник изображения : полная электрика.бизнес
2.

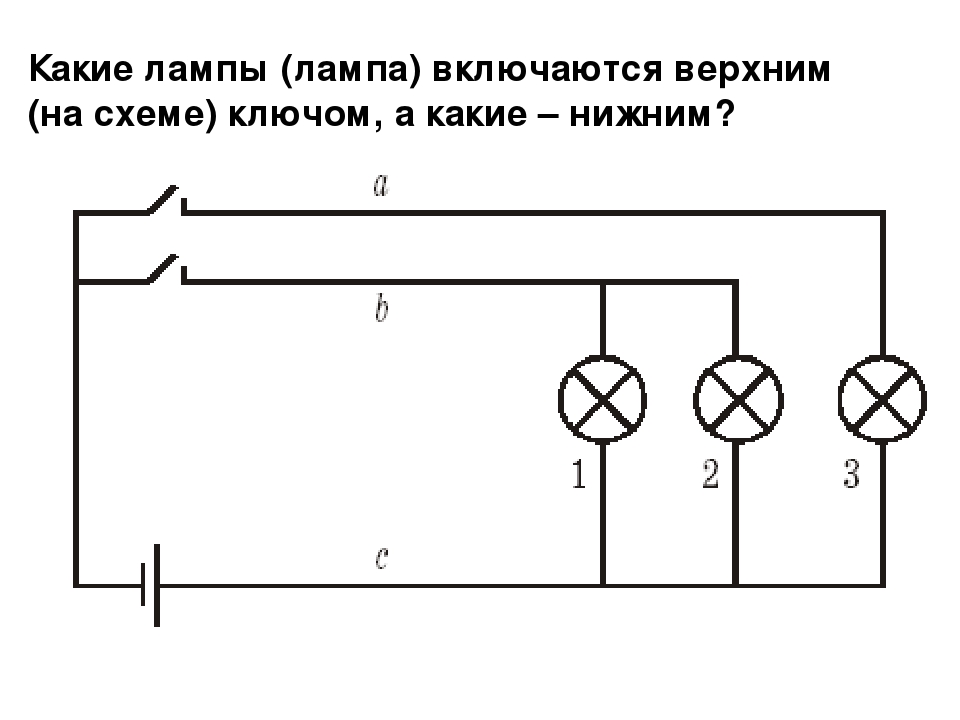

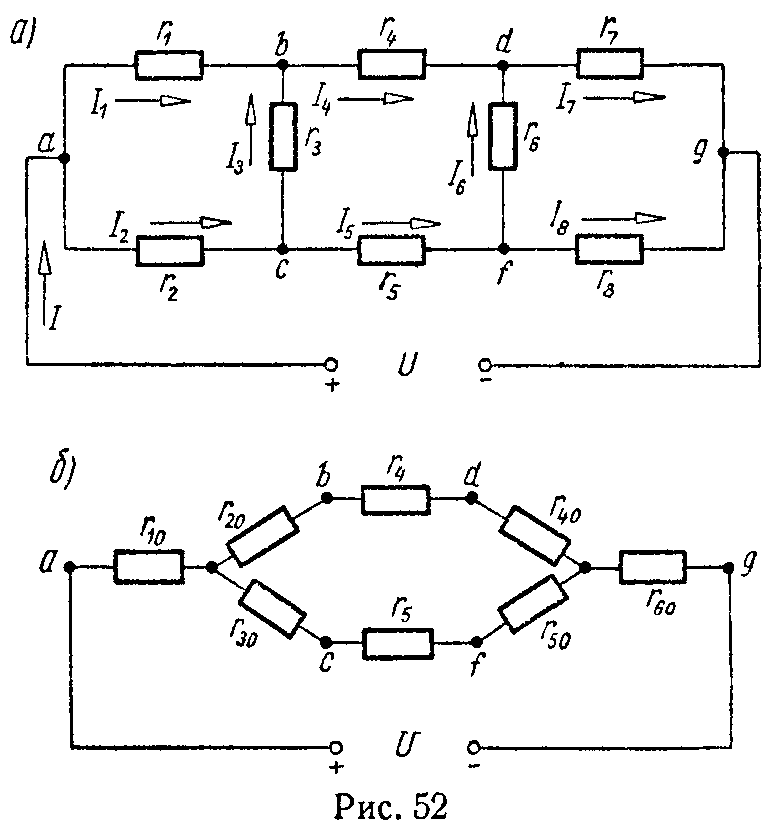

Последовательная и параллельная схема
В последовательной цепи соединение компонентов обеспечивает протекание одинакового тока через все части цепи. Ток идет только по одному пути, поэтому в случае с лампочками, когда одна отсутствует или повреждена, ток не будет течь через остальные, и ни одна из них не включится.
В параллельной цепи электрические объекты располагаются таким образом, что ток должен прерваться перед следующим подключением.Текущие погружения, таким образом, компоненты заряжаются независимо друг от друга. Этот тип подключения используется в домах, чтобы при перегорании одной лампочки. На общее освещение квартиры не влияет.
Источник изображения : completeelectrical.biz
3. Короткое замыкание
Короткое замыкание позволяет току проходить по неуказанному пути.
Ток должен испытывать минимальное сопротивление; следовательно, компонент, который обходит короткое замыкание, может быть поврежден. Огромный поток тока при коротком замыкании вызывает перегрев проводов и может привести к пожару. Таким образом, необходимо установить автоматические выключатели и блоки предохранителей для отключения цепей.
Источник изображения : completeelectrical.biz
Основные части цепи

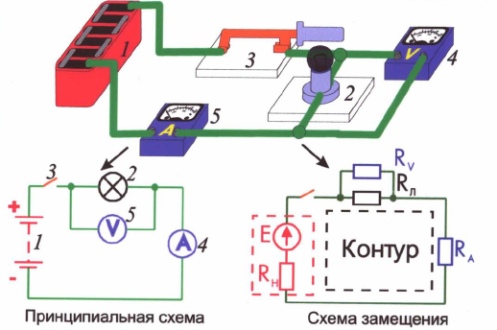

Цепь, независимо от ее размера и места расположения, состоит из четырех основных частей.К ним относятся источник энергии, широко известный как переменный или постоянный ток, проводник, представляющий собой провод, электрическая нагрузка, представляющая собой устройство, и контроллер (переключатель). Рассмотрим их подробнее:
1. Источник энергии
Он обеспечивает напряжение и ток для питания гаджета, подключенного к цепи.
К источникам напряжения относятся аккумуляторы любого типа, например, используемые в автомобилях, ноутбуках, солнечных панелях и т. д.Они обеспечивают постоянный уровень напряжения в цепи.
Токовый источник питания идеально подходит для обеспечения постоянного тока энергии, несмотря на допустимое напряжение. Ток, измеряемый в амперах, включается в систему для защиты устройства, обеспечивающего электрическую нагрузку в цепи. Например, светодиоду требуется постоянный уровень тока, чтобы предотвратить его взрыв или повреждение.
2.Проводник
Проводник обеспечивает путь цепи, по которой течет энергия. Он отвечает за присоединение ко всем другим объектам канала. Точно так же, как жидкости текут по трубам, количество энергии, необходимой в цепи, определяет размер провода, из которого состоит проводник цепи.
3.
Переключатель
Как и любой другой переключатель, этот также замыкает (продолжает) или открывает (размыкает) поток электричества в цепи.Существуют различные переключатели, такие как настенные выключатели, переключатели на ключах от машины, кнопки и другие биометрические инструменты.
4. Нагрузка
Это относится к количеству энергии, которое требуется устройству для выполнения задачи, будь то освещение, нагрев или запуск процесса. Количество потребляемой мощности измеряется в ваттах и рассчитывается путем умножения силы тока в амперах и вольт в конкретной цепи.В настоящее время практически в каждом доме есть энергоемкий предмет, будь то телевизоры, моторы и т.д., все это нагрузочные устройства.
Символы на принципиальных схемах
Символы, используемые для создания принципиальных схем , стандартизированы на международном уровне.
Каждый символ представляет собой особенность физического моделирования устройства. Следовательно, крайне важно правильно понять, что означает каждый символ.Далее приведен список наиболее часто используемых символов схемы :
- Ячейка – это источник энергии. Его логотип представляет собой две линии, одна длинная, а другая короткая, параллельные друг другу.
- Батарея – это более чем одна ячейка с более значащей клеммой, обычно слева, + (положительной). Он выглядит как серия длинных и коротких параллельных линий.
- Провод – средство для передачи тока из одной точки в другую и соединяет компоненты цепи.
- Резистор – регулирует поток тока и обычно представляет собой зигзагообразную линию.
- Выключатель – отвечает за полное прохождение тока. Это разрыв прямой линии или восходящей диагональной линии на принципиальной схеме.
- Амперметр – для измерения тока, обозначенного буквой А в кружке.
- Вольтметр – предназначен для измерения напряжения и представляет собой букву V в кружке на принципиальной схеме.
- Двигатель – преобразователь для преобразования электрической энергии в кинетическую.Его символ — М в кружке. .
- Лампа – компонент, преобразующий электрическую энергию в свет.
Примеры принципиальных схем
Далее мы рассмотрим примеры принципиальных схем, чтобы лучше понять их.
1.
Счетчик энергии
Также известен как счетчик моторов. Общая мощность, использованная за определенный период, является энергией и измеряется электросчетчиком. Кроме того, электросчетчики также используются в линиях электроснабжения домов для измерения количества энергии, используемой как в цепях постоянного, так и переменного тока. Счетчики энергии обычно калибруются в киловатт-часах, где один киловатт-час равен количеству электроэнергии, необходимому для обеспечения 1000 ватт мощности в течение одного часа.
В электросчетчике есть алюминиевый диск, который вращается без остановки во время потребления энергии. Существуют также катушки давления и тока, так что, когда напряжение подается на катушку давления, ток протекает через нее и создает поток, который передает крутящий момент на диск. Этот крутящий момент воздействует на привод, заставляя алюминиевый диск вращаться. Вращение пропорционально количеству используемой энергии.
Затем это записывается на счетчике энергии.
2. Схема мультиметра
Это черный ящик, состоящий из электрических цепей, которые позволяют перезапустить практически любую электрическую проводку или устройство. Он также известен как вольтомметр или ВОМ и состоит из множества цифр, циферблатов и переключателей, которые могут сбивать с толку.
Можно быстро проверить работоспособность батарей, используемых в различных устройствах. Вольтметр состоит из гальванометра, последовательно соединенного с резистором. Вы можете измерить протекающий ток, т. е. напряжение в цепи, соединив концы ВОМ поперек канала. Это отличный инструмент для измерения электричества в вашей коллекции инструментов.
Как создать принципиальную схему с помощью Edraw
Наконец, изучив теоретическую часть принципиальной схемы, мы можем создать ее с помощью онлайн-инструмента EdrawMax.
Вы можете легко получить к нему доступ по адресу https://www.edrawmax.com/online/.
Прежде чем перейти к захватывающей части, вам сначала нужно:
Внимательно изучите шаблон схем и логики, представленный в Edraw. Инструмент предоставляет встроенные символы электрических схем, электронные схемы, логические схемы и аналогичные технические схемы. Все, что вам нужно сделать, это дважды щелкнуть шаблон из категории Engineering в главном окне и перейти на страницу чертежа.
Теперь выполните следующие простые действия, чтобы нарисовать принципиальную схему:
Шаг 1: В меню «Файл» нажмите «Создать», затем «Инжиниринг» и дважды щелкните «Шаблон цепей и логики».
Шаг 2: Во-вторых, перетащите соответствующие символы компонентов из готовой библиотеки и поместите их на холст для рисования.
Шаг 3: Далее добавьте провода для подключения выбранных компонентов.
Шаг 4: Наконец, добавьте данные в фигуру, дважды щелкнув ее.
Тогда вы можете:
Печать : перейдите в меню «Файл» и нажмите «Печать», чтобы просмотреть параметры печати.или
Экспорт : перейдите в меню «Файл», затем выберите параметры «Экспортировать и отправить для экспорта». Вы можете поделиться электрической схемой в различных форматах, таких как Microsoft Office, PDF и т. д.
Связанные статьи
xkcd: принципиальная схема
Принципиальная схема
Постоянная ссылка на этот комикс: https://xkcd.
com/730/URL-адрес изображения (для хотлинкинга/встраивания): https://imgs.xkcd.com/comics/circuit_diagram.png
{{Title text: Я только что поймал себя на том, что лениво пытаюсь сообразить, какой на самом деле должна быть масса этого резистора, и понял, что я сам себе ботаник-снайпер.}} ((Большая и сложная принципиальная схема.)) [[В верхнем левом углу есть масштаб карты, помеченный как 1 миля (1 км). Под шкалой находится символ антенны, который ведет вниз к блендеру, Arduino; помечен как «Arduino, только для блога»; и чип; «Самый дорогой чип из доступных».Справа от антенны есть символ индуктора, нижний вывод которого переходит в левый вывод рисунка, похожего на лист клевера на шоссе. Верхняя клемма ведет к линии, которая идет к верхней клемме этого клеверного листа и к символу батареи (с символами + и – на неправильных концах) со значением 2 В. Правый вывод клеверного листа входит в маркировку резистора с символом «120Ом или по вкусу». К другим клеммам резистора и батареи подключен переключатель с надписью «клей открыт».
В нижней части двух линий находится транзистор с двумя эмиттерами, одним P и одним N, и без коллектора. Излучатель П-типа соединен с верхней линией и банкой жуков-скарабеев. Над жуками находится резистор с надписью «коричневый синий оранжевый». Справа находится немаркированный резистор с центральным отводом, входящим в конденсатор, с заземлением на другом конце. Над конденсатором находится диод, а под катушкой индуктивности. Справа еще один индуктор. Две катушки индуктивности и земля покрыты «каплей припоя».Крайний правый компонент — это «таймер 666», у которого контакт 5 переходит в вопросительный знак. Назад к левой стороне, ниже и слева от клеверного листа находится компасная роза. Нижняя клемма клеверного листа подключена к батарее с маркировкой 50 В с заземлением с обеих сторон. Справа от батареи находится длинный горизонтальный провод с надписью «натяните этот провод очень сильно». Этот провод подключен к вертикальному проводу, который соединяется с эмиттером N-типа транзистора над ним.
Справа находится источник переменного тока с маркировкой 240 В, закороченный, с этикеткой на коротком замыкании «пропустите это, если вы слабак».Справа от него находится индуктор с надписью «11 кг», символом Бэтмена и белкой. Вернемся к левому концу схемы, где находится блендер, есть провод, обозначенный как расстояние 3.
8″ от провода с батареей 50В. Справа хмурое лицо, затем вертикальный провод с изгибом 90 градусов с надписью “осторожно †±”. Он ведет в воздушный шар. Под воздушным шаром находится символ индуктора с линия по нижнему краю, обозначенная как «теплый фронт». Под блендером и справа от Arduino находится резистор с маркировкой «ë».Справа электрический угорь, конденсатор, немаркированный резистор и капля горячего клея, прикрепленная к чипу с инвертором, подключенным к вентилю XOR, оба с обратной связью друг с другом. Под электрическим угрем находится шейный ремешок. Справа от вентиля XOR и инвертора находится мостовой выпрямитель с надписью «Моральный выпрямитель», справа снова находится бутылка волшебного дыма, под ней поплавок, а затем оборванный провод, помеченный знаком вопроса.
Под самым дорогим доступным чипом находится вертикальный провод с надписью «электроны в один ряд».Справа находится переключатель с надписью «Наймите кого-нибудь, чтобы быстро открыть и закрыть переключатель». Справа от него находится контакт с надписью «прикоснись языком сюда». Ниже находится резистор с надписью «5 Ом (приманка)», к которому подключен только один вывод. Справа от контакта находится метильная группа, присоединенная к проволоке. Справа от метильной группы находится сложная сетка из резисторов 1 Ом, помеченная надписью «О, так ты думаешь, что ты такой профан в EE201?» К проводу с надписью «электроны одним файлом» подключен провод, изогнутый в форме буквы U с перевернутым заземлением на конце.Справа конденсатор потока с нижним проводом, обозначенным I-95. Справа от него находится провод с маркировкой «пряжа», затем арена с двумя входящими и одним выходным диодами. Правый диод имеет заземление на аноде с надписью «глубоко, но не слишком глубоко». Справа от него находится двигатель с маркировкой вибратор, резистор номиналом Ï€ и источник переменного тока 500 В.
Под конденсатором потока находится провод, выходящий за пределы рамки с маркировкой «† к центру солнца». Справа находится знак ограничения скорости 55 миль в час, затем защелка SR (триггер) с надписью «вместо этого можно использовать настоящие сандалии».К контакту Q защелки SR подключена удерживающая ручка, а к инвертирующему выходу Q подключен провод в узле, резистор с маркировкой «8 мм», символ резистора с маркировкой «не резистор; провод просто делает это» и двигатель. символ с надписью «в масштабе». Под проводом, который ведет к центру солнца, находится спутанная масса проводов, соединенных и перепрыгивающих друг через друга, затем фотодиод с надписью «слезоточивый коллектор». Под слезным коллектором находится провод в форме ЭКГ. Справа лампочка, символ конденсатора с надписью 3 литра, резистор с надписью да, катушка индуктивности без маркировки, резистор со знаком вопроса в качестве метки.Справа от всего этого находится индуктор с надписью «снимайте рубашку, проводя эту часть. О, да, мне это нравится».
Наконец, в правом нижнем углу находится символ земли, погруженный в чашу со святой водой.]]
Разница между схемами и принципиальными схемами
Различия между принципиальными схемами и принципиальными схемами
Схемы и принципиальные схемы обычно используются в инженерных схемах.Возможно, вы слышали их очень часто, но они немного отличаются друг от друга. Их целевые пользователи или читатели различны, где схемы широко используются среди продвинутых просмотрщиков схем, а принципиальные схемы удобны для начинающих. Проиллюстрировав различия между схематическими и принципиальными схемами, вы получите четкое представление об использовании диаграмм для идентификации компонентов электрической системы, отслеживания цепи или даже ремонта электрооборудования.
Схематическая диаграмма: удобная для опытных пользователей
Схема или схематическая диаграмма представляет элементы системы с помощью абстрактных и графических символов вместо реалистичных изображений.
Схематическая диаграмма больше ориентирована на понимание и распространение информации, чем на выполнение физических операций. По этой причине схема обычно опускает детали, не относящиеся к информации, которую она предназначена передать, и может добавлять упрощенные элементы, чтобы помочь читателю понять особенности и взаимосвязи.
Электронная схема для электроники — то же, что рецепт для повара. Он расскажет вам, какие ингредиенты использовать и как расположить и соединить ингредиенты.Вместо подробного объяснения рецепта используется схематическая диаграмма, изображающая конструкцию электроники. Электронные схемы состоят из цифровых электронных символов, которые представляют каждый из используемых компонентов. На следующей принципиальной схеме микроэлектронного устройства символы соединены линиями, которые показывают, как соединять компоненты.
Принципиальные схемы также используются во многих других областях, а не только в электрических системах.
Например, когда вы едете в метро, карта метро для пассажиров представляет собой своего рода схему и представляет станции метро точками.Химический процесс также может быть отображен на схематической диаграмме с символами химического оборудования.
Принципиальная схема: более дружелюбна к новичкам
Принципиальная схема (также называемая электрической схемой, элементарной схемой и электронной схемой) представляет собой графическое представление электрической цепи. Принципиальные схемы широко используются для проектирования схем, строительства и обслуживания электрического и электронного оборудования.Принципиальные схемы можно разделить на две категории – графические принципиальные схемы и принципиальные принципиальные схемы.
Графические схемы намного легче понять, чем принципиальные схемы. Соединяя реалистичные электрические компоненты с проводкой, графическая схема позволяет зрителям легко и быстро идентифицировать электрические компоненты системы без необходимости профессиональных знаний.
Это обычно упоминается в руководстве пользователя для нормальной работы.В какой-то степени электрические схемы более практичны.
Часть 4: Что такое принципиальная схема?
Принципиальная электрическая схема представляет электрическую систему в виде изображения, которое показывает основные функции или взаимосвязи, но не детали. На принципиальной схеме представление электрических компонентов и проводки не полностью соответствует физическому расположению в реальном устройстве.Если вы хотите понять схематическую диаграмму, вам необходимо овладеть базовыми знаниями в области электричества и физики, а также международно стандартизированными символами. Посмотрите на параллельные схемы ниже, вы можете обнаружить, что батарея представлена в виде двух коротких линий, фары — в виде круга с крестом внутри, а проводка — в виде линии. Инженеры-электрики в основном используют такого рода принципиальные схемы с унифицированными символами цепей.
Ниже приведена принципиальная схема полупроводниковой электроники.
Схемы и принципиальные схемы являются важными техническими диаграммами. EdrawMax , универсальное программное обеспечение для построения схем, является отличным средством для создания схем и принципиальных схем. Бесплатно загрузите программное обеспечение для создания своих работ.
EdrawMax
Универсальное программное обеспечение для построения диаграмм
Легко создавайте более 280 типов диаграмм
Простое начало построения диаграмм с помощью различных шаблонов и символов
- Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
- Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)
Понимание принципиальных схем — AP Physics 1
Если вы считаете, что контент, доступный с помощью Веб-сайта (как это определено в наших Условиях обслуживания), нарушает одно
или более ваших авторских прав, пожалуйста, сообщите нам, предоставив письменное уведомление («Уведомление о нарушении»), содержащее
в
информацию, описанную ниже, назначенному агенту, указанному ниже.
Если университетские наставники примут меры в ответ на
ан
Уведомление о нарушении, он предпримет добросовестную попытку связаться со стороной, предоставившей такой контент
средства самого последнего адреса электронной почты, если таковой имеется, предоставленного такой стороной Varsity Tutors.
Ваше Уведомление о нарушении может быть направлено стороне, предоставившей контент, или третьим лицам, таким как в виде ChillingEffects.org.
Обратите внимание, что вы будете нести ответственность за ущерб (включая расходы и гонорары адвокатов), если вы существенно искажать информацию о том, что продукт или деятельность нарушают ваши авторские права.Таким образом, если вы не уверены, что содержимое находится на Веб-сайте или на который ссылается Веб-сайт, нарушает ваши авторские права, вам следует сначала обратиться к адвокату.
Чтобы подать уведомление, выполните следующие действия:
Вы должны включить следующее:
Физическая или электронная подпись владельца авторских прав или лица, уполномоченного действовать от его имени;
Идентификация авторских прав, которые, как утверждается, были нарушены;
Описание характера и точного местонахождения контента, который, как вы утверждаете, нарушает ваши авторские права, в \
достаточно подробно, чтобы преподаватели университета могли найти и точно идентифицировать этот контент; например, мы требуем
а
ссылку на конкретный вопрос (а не только название вопроса), который содержит содержание и описание
к какой конкретной части вопроса — изображению, ссылке, тексту и т.
д. — относится ваша жалоба;
Ваше имя, адрес, номер телефона и адрес электронной почты; и
Заявление от вас: (а) что вы добросовестно полагаете, что использование контента, который, как вы утверждаете, нарушает
ваши авторские права не разрешены законом или владельцем авторских прав или его агентом; б) что все
информация, содержащаяся в вашем Уведомлении о нарушении, является точной, и (c) под страхом наказания за лжесвидетельство вы
либо владельцем авторских прав, либо лицом, уполномоченным действовать от их имени.
Отправьте жалобу нашему назначенному агенту по адресу:
Чарльз Кон
Varsity Tutors LLC
101 S. Hanley Rd, Suite 300
St. Louis, MO 63105
Или заполните форму ниже:
Принципиальная схема
В связи с растущим спросом на схемы электронных схем в Интернете мы решили предоставить нашим посетителям бесплатные хорошо разработанные электронные схемы.
В старые времена найти схему
диаграмма вашей потребности из книг, но теперь Интернет – хорошее место для поиска хорошо спроектированной схемы по вашему выбору.
Поиск схемы электронной цепи в Интернете и проведение эксперимента путем ее создания на разработанной печатной плате или плате Vero любителями электроники, студентами, техниками или инженерами доставляет массу удовольствия, знаний и опыта в области электроники.
В Интернете вы найдете тысячи схем электронных схем, некоторые из которых очень хорошо спроектированы, а некоторые нет, поэтому вам нужно изменить их, чтобы сделать их в соответствии с вашими потребностями, но некоторые схемы готовы к созданию и не требуют изменений.
Существует множество категорий электронных схем, таких как аудиосхемы, радио- и радиочастотные схемы, схемы электропитания, схемы освещения, телефонные схемы, схемы таймеров, схемы зарядных устройств и т. д. Существует множество типов принципиальных схем, некоторые из которых очень легко построить и некоторые из них очень сложны, некоторые настолько малы, а некоторые содержат огромный список деталей.
Circuit Diagram.Org предоставляет бесплатные качественные и хорошо разработанные принципиальные схемы, наши схемы могут бесплатно использоваться всеми любителями электроники, студентами, техниками и инженерами.
Circuit Diagram.Org также предоставляет полную образовательную систему для студентов, плохо знакомых с электроникой. Если вы новичок в электронике, вы студент или любитель электроники и хотите расширить свои знания в области электроники или хотите понять электронику очень простым способом, так что это подходящее место для вас, мы предоставляем учебные пособия для начинающих по электронике, чтобы легко понять сложная электронная теория. Наша миссия – помогать студентам и профессионалам своего дела.
Copyright 2018 CircuitDiagram.Орг. Все права защищены .
Здравствуйте, читатели! Мы часто добавляем новые схемы, так что не забывайте возвращаться почаще. Спасибо.
Принципиальная схема
Сравнение графического и схематического стилей принципиальных схем Общие символы схематических диаграмм (символы США) Принципиальная схема четырехбитного счетчика TTL, типа конечного автомата Принципиальная схема (также известная как электрическая схема , элементарная схема или электронная схема ) представляет собой упрощенное обычное графическое представление электрической цепи.
На графической принципиальной схеме используются простые изображения компонентов, в то время как на принципиальной схеме компоненты схемы показаны в виде упрощенных стандартных символов; оба типа показывают соединения между устройствами, включая силовые и сигнальные соединения. Расположение соединений компонентов на схеме не соответствует их физическому расположению в готовом устройстве. [1]
В отличие от блок-схемы или компоновочной схемы, принципиальная схема показывает реально используемые проводные соединения.На схеме не показано физическое расположение компонентов. Рисунок, предназначенный для изображения физического расположения проводов и компонентов, которые они соединяют, называется «произведением искусства», «макетом» или «физическим дизайном».
Принципиальные схемы используются для проектирования (схемотехники), конструкции (например, компоновки печатных плат) и обслуживания электрического и электронного оборудования.
Символы
Основная статья: Электронный символ Символы на принципиальных схемах различались от страны к стране и менялись с течением времени, но в настоящее время они в значительной степени стандартизированы на международном уровне.
Простые компоненты часто имели символы, предназначенные для обозначения некоторых особенностей физической конструкции устройства. Например, показанный здесь символ резистора восходит к тем дням, когда этот компонент был сделан из длинного куска проволоки, намотанной таким образом, чтобы не создавать индуктивности, которая делала бы его катушкой. Эти резисторы с проволочной обмоткой теперь используются только в приложениях большой мощности, резисторы меньшего размера отливаются из углеродного состава (смесь углерода и наполнителя) или изготавливаются в виде изолирующей трубки или чипа, покрытого металлической пленкой.Поэтому международный стандартизованный символ резистора теперь упрощен до продолговатого, иногда со значением в омах, написанным внутри, вместо символа зигзага. Менее распространенный символ – это просто серия пиков на одной стороне линии, представляющая проводник, а не взад-вперед, как показано здесь.
1. Старый стиль: (а) соединение, (б) отсутствие соединения.
2. Один стиль САПР: (а) соединение, (б) отсутствие соединения.
3. Рекомендуемый стиль САПР: (а) соединение, (б) отсутствие соединения.
Соединения между отведениями когда-то были простыми пересечениями линий; один провод, изолированный от другого и «перепрыгивающий» через другой, обозначался тем, что он описывал небольшой полукруг над другой линией. С появлением компьютерной графики соединение двух пересекающихся проводов показывалось пересечением с точкой или «каплей», а пересечение изолированных проводов – простым пересечением без точки. Однако существовала опасность спутать эти два изображения, если точка была нарисована слишком маленькой или опущена.Современная практика заключается в том, чтобы избегать использования символа «пересечение с точкой» и рисовать провода, встречающиеся в двух точках вместо одной. [2] [3] [4] Также распространено использование гибридного стиля, где соединения показаны крестом с точкой, а изолированные пересечения — полукругом.
На принципиальной схеме символы компонентов помечены дескриптором или ссылочным обозначением, совпадающим с обозначением в списке деталей. Например, C1 — первый конденсатор, L1 — первая катушка индуктивности, Q1 — первый транзистор, а R1 — первый резистор (обратите внимание, что это не пишется в виде нижнего индекса, как в R 1 , L 1 , …).Часто значение или обозначение типа компонента дается на диаграмме рядом с деталью, но подробные спецификации указываются в списке деталей.
Подробные правила для ссылочных обозначений приведены в Международном стандарте IEC 61346.
Организация чертежей
Это обычное, хотя и не универсальное правило, согласно которому схематические рисунки располагаются на странице слева направо и сверху вниз в той же последовательности, что и основной сигнальный или силовой тракт.Например, схема радиоприемника может начинаться с входа антенны слева на странице и заканчиваться громкоговорителем справа. Положительные соединения источника питания для каждой ступени будут показаны вверху страницы, а заземление, отрицательные источники питания или другие обратные пути – внизу.
На схематических чертежах, предназначенных для технического обслуживания, могут быть выделены основные пути прохождения сигнала, чтобы помочь понять прохождение сигнала по цепи. Более сложные устройства имеют многостраничные схемы и должны полагаться на символы перекрестных ссылок, чтобы показать поток сигналов между различными листами чертежа.
Подробные правила подготовки принципиальных схем (и других видов документов, используемых в электротехнике) приведены в Международном стандарте IEC 61082-1.
В линейных схемах релейной логики (также называемых схемами лестничной логики) используется другое общепринятое стандартизированное соглашение для организации схематических чертежей с вертикальной «рельсой» источника питания слева и другой справа, а компоненты натянуты между ними, как ступеньки лестницы. .
Произведение искусства
крысиное гнездо После того, как схема создана, она преобразуется в макет, который можно изготовить на печатной плате (PCB).
Макет обычно начинается с процесса схематического захвата. Результатом является то, что известно как крысиное гнездо. Крысиное гнездо представляет собой беспорядок проводов (линий), перекрещивающихся друг с другом и ведущих к узлам назначения. Эти провода прокладываются либо вручную, либо с помощью инструментов автоматизации проектирования электроники (EDA). Инструменты EDA упорядочивают и перестраивают размещение компонентов и находят пути для дорожек, соединяющих различные узлы. В результате получается окончательный макет интегральной схемы или печатной платы. [5]
Обобщенный поток проектирования будет выглядеть так:
- Схема → Захват схемы → Крысиное гнездо → Маршрутизация → Художественное оформление → Разработка и травление печатной платы → Монтаж компонентов → Тестирование
См. также
- DipTrace — программное обеспечение для захвата схем и проектирования печатных плат
- Edwinxp — полностью интегрированное программное обеспечение для захвата схем, программного обеспечения для моделирования и проектирования печатных плат
- Электронный символ
- gEDA – инструмент GNU EDA, используемый для проектирования схем
- Kicad – EDA-Tool под лицензией GPL, используемый для проектирования схем и печатных плат
- Программное обеспечение Multisim Electronic для создания схем и моделирования
- OrCAD или Eagle (программа) – Программное обеспечение для электронных схем и проектирования печатных плат.
