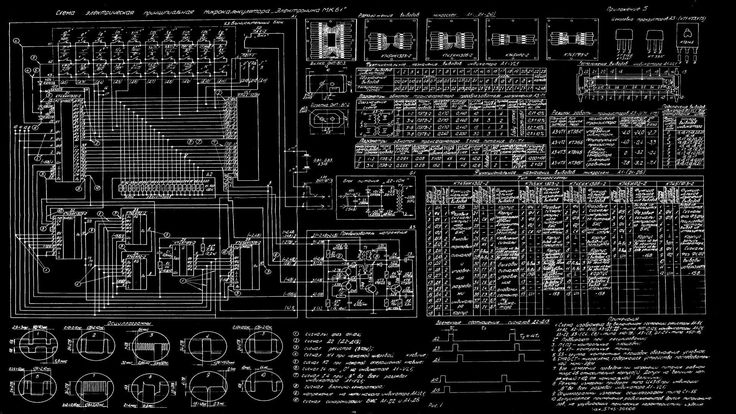

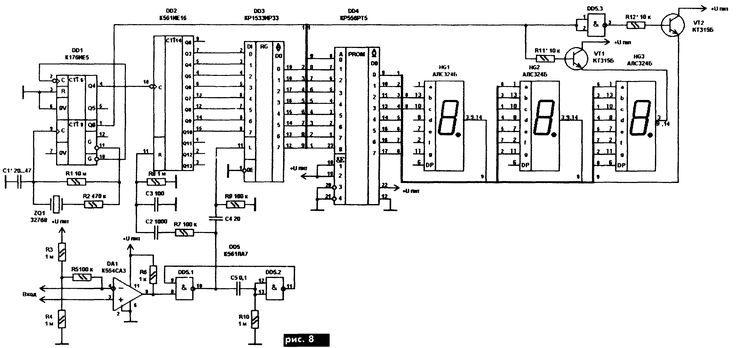

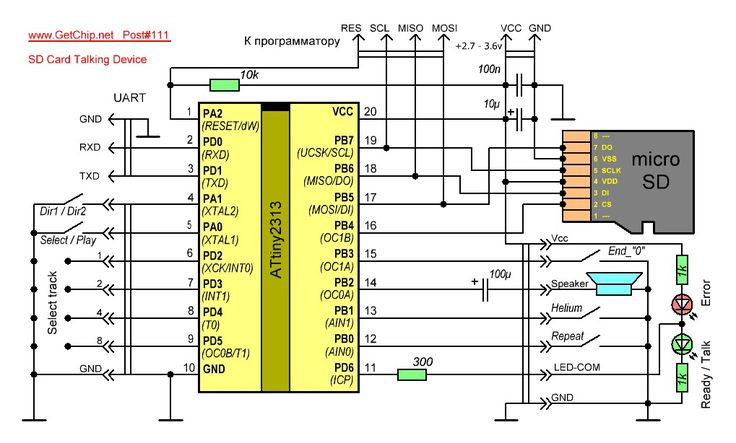

Схемотехника телекоммуникационных устройств: Научно-образовательный портал ТУСУР | Системы мобильной связи

Научно-образовательный портал ТУСУР | Системы мобильной связи

Научно-образовательный портал ТУСУР | Системы мобильной связи | Схемотехника телекоммуникационных устройств

11.03.02 – Инфокоммуникационные технологии и системы связи (Системы мобильной связи) План в архиве

Очная форма обучения, план набора 2016 г.

Изучается: 4, 5 семестр

Цикл дисциплины: Б1. Дисциплины (модули)

Индекс дисциплины: Б1.В.ОД.4

Обеспечивающая кафедра: Кафедра радиотехнических систем

Рабочая программа

Схемотехника телекоммуникационных устройств: Рабочая программа учебной дисциплины «Схемотехника телекоммуникационных устройств»/ Якушевич Г. Н. ‐ 2018

Основная литература

Лекции по аналоговым электронным устройствам: Учебное пособие / Шарыгина Л.

И. — 2017. 149 с.

Павлов В.Н., Схемотехника аналоговых электронных устройств: Учебное пособие для вузов / В. Н. Павлов. – М. : Академия, 2008. – 287с.

Доступно в библиотеке: 26 экземпляров

Дополнительная литература

Павлов В.Н., Ногин В.Н. Схемотехника аналоговых электронных устройств: Учебник для вузов – 3-е изд., исправ. М.: Горячая линия – Телеком, 2005. – 320с.

Доступно в библиотеке: 53 экземляра

Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника (Полный курс): Учебник для вузов / Ю.Ф. Опадчий, О.П. Глудкин, А.И. Гуров; Под ред. О.П. Глудкина. М.: Горячая линия  Телеком, 2005.  768с.:

Доступно в библиотеке: 99 экземпляров

Учебно-методическое пособие

Колесов И.

А. Проектирование аналоговых устройств на операционных усилителях: Учебно-методическое пособие по курсовому проектированию аналоговых устройств. – Томск: Изд-во Томск. гос. ун-та систем управления и радиоэлектроники, 2007. – 167 с.

Доступно в библиотеке: 100 экземпляров

Самостоятельная работа студента при изучении дисциплин математическо-естественнонаучного, общепрофессионального (профессионального), специального циклов: Учебно-методическое пособие по самостоятельной работе / Кологривов В. А., Мелихов С. В. — 2012. 9 с.

Сборник задач по усилительным устройствам: Учебное пособие / Шарыгина Л. И. — 2012. 116 с.

Схемотехника телекоммуникационных устройств: Учебное методическое пособие по лабораторным работам / Кологривов В. А., Якушевич Г. Н., Колесов И. А. — 2012. 24 с.

Контрольные испытания

Вид контроля	Семестры
Экзамен	4
Курсовая работа	5
Зачёт	5

Объем дисциплины и виды учебной деятельности

Вид учебной деятельности	1 семестр	2 семестр	3 семестр	4 семестр	5 семестр	6 семестр	7 семестр	8 семестр	Всего	Единицы
Лекция				24					24	часов
Практическая работа				18	14				32	часов
Лабораторная работа				18					18	часов
Контроль самостоятельной работы (курсовой проект / курсовая работа)					10				10	часов
Всего аудиторных занятий				60	24				84	часов
Самостоятельная работа				48	84				132	часов
Всего (без экзамена)				108	108				216	часов
Подготовка и сдача экзамена/зачета				36					36	часов
Общая трудоемкость				144	108				252	часов
				4	3				7	З. Е

Компетенции

Код	Содержание
ПК-10	способностью к разработке проектной и рабочей технической документации, оформлению законченных проектно-конструкторских работ в соответствии с нормами и стандартами
ПК-11	умением проводить технико-экономическое обоснование проектных расчетов с использованием современных подходов и методов

Схемотехника телекоммуникационных устройств

Электронный ресурс
цифровой образовательной среды СПО

Рейтинг издания

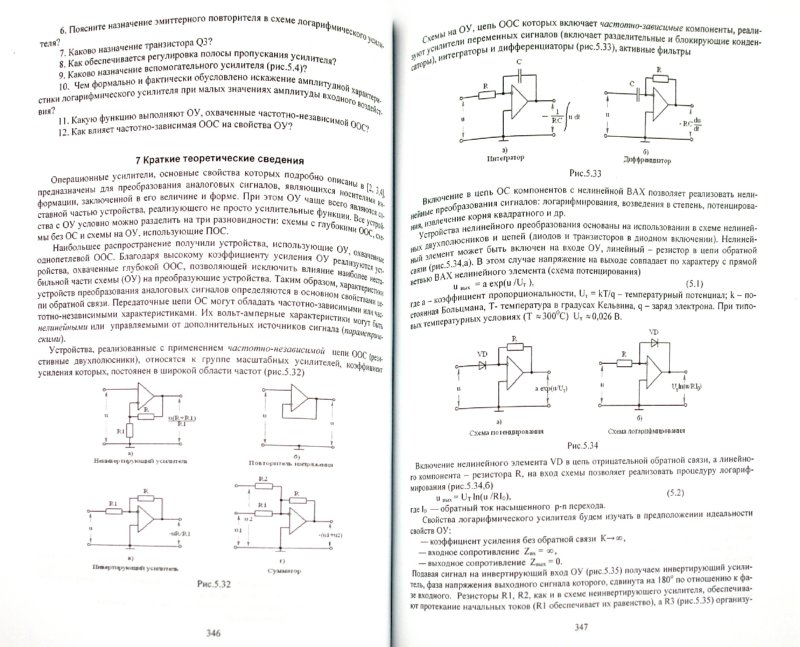

Схемотехника телекоммуникационных устройств

Подзаголовок:	Практикум для СПО
Издательство:	Профобразование
Авторы:	Архипов С. Н.
Год издания:	2021
Научная школа:	Сибирский государственный университет телекоммуникаций и информатики
ISBN:	978-5-4488-1202-6
Тип издания:	практикум
Гриф:

Библиографическая запись

Архипов, С. Н. Схемотехника телекоммуникационных устройств : практикум для СПО / С. Н. Архипов. — Саратов : Профобразование, 2021. — 100 c. — ISBN 978-5-4488-1202-6. — Текст : электронный // Электронный ресурс цифровой образовательной среды СПО PROFобразование : [сайт]. — URL: https://profspo.ru/books/106635 (дата обращения: 05.03.2023). — Режим доступа: для авторизир. пользователей

Об издании

В практикуме содержатся задания для выполнения предварительного расчета, вопросы для самопроверки. Представлен необходимый справочный материал по методикам измерений, расчету параметров, работе с измерительными приборами и программами компьютерного моделирования. Практикум предназначен для студентов всех специальностей и профессий среднего профессионального образования, учебными планами которых предусмотрено изучение дисциплин «Основы электроники и цифровой схемотехники», «Схемотехника», «Электроника и схемотехника», «Цифровая схемотехника».

Скачать библиографическую запись

Наль и Дамаянти. Опера в 3-х действиях и 6-ти картинах
Аренский А.С.

Танец и методика его преподавания. Русский народный танец
Палилей А.В.

Практикум по методике преподавания математики
Худякова М.А., Демидова Т.Е., Селькина Л.В.

Радиоэлектроника. Конструкции для всех

Адаменко М.В.

Инновации в исполнении флажолетов на домре
Дормидонтов А.В.

Методика производственного обучения
Молчан Л.Л., Ильин М.В., Молчан Л.В.,…

Уголовный процесс
Барабаш А.С., Брестер А.А., Назаров А.Д.,…

Гражданское право. Особенная часть
Бондаренко Н.Л.

Глава 5 Стр. 1 – Справочник по телекоммуникациям для транспортных специалистов

Содержание

В предыдущих главах рассматривались терминология, технология и история телекоммуникаций, а также необходимость создания жизнеспособного документа с требованиями. Эта тема продолжается рассмотрением основного структурного элемента телекоммуникационных систем — схемы связи. Телекоммуникационная технология, ее использование и развертывание — это повторяющийся процесс, в котором новое строится на основе старого. Это отраслевой (телекоммуникационный) способ обеспечения обратной совместимости и постоянного развертывания доступных новых технологий. Диаграмма представляет собой слияние голоса и данных по медным проводам. Аналоговая голосовая связь превратилась в цифровую голосовую связь. Один голосовой канал, передаваемый по паре медных проводов, превратился в сотни разговоров по той же паре проводов. Использование меди в качестве средства связи превратилось в использование оптоволокна. Изменение технологии было революционным, но внедрение изменений было эволюционным. Никаких внезапных и резких переходов от одной технологии или процесса к другому.

Рисунок 5-1: Диаграмма – поток технологий

В 1980-х годах этот процесс изменился. Совпадение событий, развитие технологий и действия Министерства юстиции США и судов ускорили изменение корпоративной структуры монополии, предоставленной AT&T. «Телефонная компания» согласилась разделиться на несколько конкурирующих бизнесов. Это создало конкурентную и открытую среду для развития коммуникационных услуг и оборудования, которая существует сегодня. Основные разработки и события:

• Решение “Carterphone” от 1968 г. разрешило конечным пользователям приобретать и устанавливать телефонное оборудование у других компаний, кроме AT&T
.
• Микропроцессор был изобретен в 1971 году
• Полевые испытания, проведенные AT&T в 1977 году, показали, что оптоволокно можно использовать с коэффициентом потерь при передаче не выше, чем у меди.
• Сеть ARPANET — предшественница Интернета — была активирована в 1969 году
• AT&T реализовала план проникновения в 7 региональных и независимых телефонных компаний, а также производственную компанию – в 1983.

Эти события, а также огромный неудовлетворенный корпоративный и индивидуальный спрос объединились, чтобы сформировать новое направление в телекоммуникационных услугах и технологиях. Однако корпоративные изменения и изобретения не уменьшили желания обеспечить полную обратную совместимость с существующими системами.

Телекоммуникационная технология является основным элементом применения светофоров и управления автострадами, а также усовершенствованных систем управления транспортом. Использование телекоммуникационных технологий как части систем управления дорожным движением претерпело эволюционный процесс. Ранние системы светофоров, развернутые 50 лет назад, использовали доступные телекоммуникационные технологии. Развертываемые сегодня системы используют преимущества новых технологий, адаптируясь к существующим или устаревшим системам.

Эта глава посвящена рассмотрению конкретных конструкций коммуникационных цепей для систем управления светофорами и автомагистралями. Большая часть коммуникационного оборудования, используемого для обоих типов систем, очень похожа. Существуют различия в приложениях, но большинство из них носят иерархический характер и являются строительными блоками. Общим для всех схем является то, что они включают использование преобразователя среды или протокола. Поток в основном идет от простых систем на основе модемов с использованием витой пары к оптоволоконным и беспроводным сетям, от аналоговой передачи к цифровым системам передачи. От протоколов голосовой связи до протоколов Ethernet и беспроводных приложений (WAP). Примеры, представленные в этой главе, представляют собой применение технологий, обсуждавшихся во второй главе.

Прежде чем обсуждать фактические типы коммуникационных цепей, необходимо рассмотреть некоторые из основных элементов цепей, а затем понять их использование в качестве части светофора или системы управления автострадой.

Базовые схемы связи для полевых устройств

Мы начнем с базовой медной витой пары и перейдем к оптоволоконным и беспроводным технологиям связи.

На самом деле NTCIP представляет собой набор протоколов, обеспечивающих поддержку множества различных аспектов требований к транспортной системе связи.

Ключевым фактором в развертывании устройств управления дорожным движением и транспортом является использование коммуникационных протоколов NTCIP (протокол национального транспортного интерфейса связи). Использование протоколов NTCIP влияет на общий дизайн коммуникационной сети. Два правила, которые всегда должны соблюдаться при проектировании сети связи:

• Все элементы связи стоят денег
• Все протоколы связи требуют полосы пропускания

Каждый элемент, подключенный к цепи связи, имеет денежную стоимость. Следовательно, комплекс по своей сути дороже. Всегда старайтесь делать схемы простыми. Признайте, что общая стоимость касается не только первоначального оборудования. Дополнительные затраты на установку, оптимизацию, техническое обслуживание и эксплуатацию. Избегайте использования сложных телекоммуникационных технологий только потому, что они новейшие. «Последние и лучшие» не всегда обеспечивают решение проблем связи, возникающих в новой системе управления трафиком. Пусть правильно составленный документ с требованиями к системе связи станет вашим проводником.

Основные типы цепей

В этом разделе дается определение основных типов коммуникационных схем и концепция того, с чего инженеры связи начинают процесс проектирования системы. Во второй главе представлены ссылки на напрямую подключенные и коммутируемые схемы связи. На самом деле, будь то прямые или коммутируемые, все каналы связи попадают в одну из трех категорий:

• Точка-точка (см. схему) — коммуникационное соединение между двумя устройствами или устройством и контроллером.
• Point-to-Multipoint (см. схему) — схема связи, соединяющая несколько устройств с контроллером. Это также может называться Multipoint-to-Point — в зависимости от вашей отправной точки.
• Multipoint-to-Multipoint (см. схему) — схема связи, позволяющая многим устройствам подключаться ко многим устройствам; этот тип системы всегда включает коммутатор или маршрутизатор.

На рис. 5-2 представлены три основных типа схем, использующих модемы в качестве оконечных устройств, подключенных к частным линиям связи. Существует множество вариантов, особенно при использовании коммутируемых сетей или интеллектуальных коммутаторов и маршрутизаторов. Например, Интернет является примером схемы «многоточка-многоточка». Многие отдельные домашние компьютеры могут подключаться к одному или нескольким веб-сайтам через ТСОП. Тот же тип услуг также предоставляется через сети кабельного телевидения с использованием комбинации маршрутизаторов и широкополосных мультиплексоров.

Рисунок 5-2: Диаграмма – 3 типа цепей связи

Процесс проектирования

Разработка проекта системы связи очень проста и не очень сложна, особенно если имеется хороший документ с требованиями. Рассмотрим процесс и этапы создания дизайна. Предположим, что для проекта сигнального перекрестка создан документ с требованиями. В документе перечислены следующие требования к системе связи:

• Семь контроллеров 2070 размещены, как указано в таблице
• Сигналы светофора на перекрестках автоматически настраиваются на временные параметры хост-компьютером
• Сигналы светофора получают команды через полевые контроллеры
• Хост-компьютер будет опрашивать 2070 контроллеров каждую секунду с запросом данных и времени взлома.
• Контроллеры 2070 будут хранить данные с регулируемых перекрестков до тех пор, пока они не будут запрошены главным компьютером
• 2070 контроллеры должны ответить на запрос хоста в течение 20 миллисекунд
• Обратите внимание, что здесь не обсуждается тип используемой технологии.

Это позволяет инженеру по связи давать рекомендации по оборудованию на основе требований.

Инженеры по связи обычно визуализируют базовую схему коммуникационной схемы в виде блок-схемы, а не механической конструкции. Это помогает упростить общий процесс проектирования. Во время первоначальной встречи для рассмотрения концепции проекта инженеры по коммуникациям обычно создают эскиз «обратной стороны конверта» или «салфетки». Это помогает облегчить обсуждение и предоставить разработчику системы и «клиенту» (DOT) общие точки соприкосновения.

Рисунок 5-3: Схема системы связи на салфетке

Системы связи разрабатываются с нуля. Первым шагом является расположение точек связи, обычно идентифицируемых по местоположению. Предпочтительны адреса улиц, однако системы управления дорожным движением развертываются на перекрестках или в точках на шоссе. Точные места будут определены во время обхода сайта. Таблица расположения устройств для системы светофоров может выглядеть следующим образом:

Таблица 5-1: Расположение полевых контроллеров

Главный компьютер	Полевой контроллер
7-я и Восточная Напа	2-й Восток и Восточная Испания
	Восточная Напа и Восточная Испания
	Восток 2-й и Паттен
	4-й Ист и Довалл
	Восточная 4-я и Восточная Напа
	4-й восток и Франция
	Восточная 4-я улица и Паттен
	Восточный 4-й и Восточный Макартур

Затем таблица размещается на карте, чтобы помочь определить точное местоположение и измерить расстояние. Измерения расстояния между устройствами необходимы для определения «потери связи». Инженер связи должен знать, нужно ли будет усиливать сигнал связи, чтобы преодолеть чрезмерную потерю связи. Измерения расстояний также помогут в составлении сметы строительства.

Рисунок 5-4: Схема расположения

Примечание. Это «вымышленный» пример системы управления сигналами светофора, предназначенный для демонстрации того, как рассчитать требования к цепи передачи данных.

Затем создается таблица устройств и пропускной способности. В таблице показано количество данных на передачу по сайту. Для этого типа системы главный компьютер обычно отправляет «взлом времени» и запрашивает, чтобы полевые устройства отправили доступные данные. Таблица становится базой данных для конфигурации системы.

Инженеру связи необходимо определить максимальный объем данных, передаваемых в одном направлении. На основании информации в таблице максимальный объем данных передается от полевых устройств к главному компьютеру. Всего 6400 бит. Следовательно, 9Канал связи 600 бит/с (9,6 кбит/с) можно успешно использовать.

восток Испании Восточная Напа

Таблица 5-2: Расположение и таблица требований к данным

Артикул	Главный компьютер	Полевой контроллер	Максимум данных на передачу
1	7-я и Восточная Напа		200 бит
2		2-й восток и	800 бит
3		Восточная Напа и Восточная Испания	800 бит
4		Восток 2-й и Паттен	800 бит
5		Восточный 4-й и Довалл	800 бит
6		4-й восток и	800 бит
7		Восток 4-й и Франция	800 бит
8		Восточный 4-й и Паттен	800 бит
9		Восточный 4-й и Восточный Макартур	800 бит

Из этой информации создается схематическая диаграмма. Схема помогает инженеру по коммуникациям визуализировать взаимосвязь всех точек связи. Общий проект сети связи включает в себя все устройства и кабельные трассы связи. Рисунок 5-5 можно рассматривать как обложку набора схем, показывающих более подробно.

Рисунок 5-5: Схема системы

Один из чертежей, который должен быть включен, — это детали кабеля с диаграммой, показывающей контакты разъема. Очень часто производители делают свои устройства с разнообразными кабельными разъемами. Большинство компьютеров используют разъемы DB-9, а модемы, как правило, имеют разъемы DB-25 или RJ45. Если требуются нестандартные кабели, кабельный разъем и таблица выводов сэкономят время и уменьшат путаницу. Если контроллер Signal использует разъем DB-25, а модем имеет разъем DB-9соединитель, вы должны включить таблицу со следующей информацией:

25-контактный разъем контроллера

Таблица 5-3: Соединительный кабель DB-25

, № контакта	9-контактный разъем модема, № контакта	Сигнал RS232, Функция
1	н/д	Заземление рамы
2	3	ТХ
3	2	РХ
4	7	РТС
5	8	КТС
6	6	ДСР
7	5	Сигнальная земля
8	1	DCD
9	н/д	+ ТХ
11	н/д	– Техас
18	н/д	+ приемник
20	4	ДТР
22	9	РИ
23	н/д	ДСРД
25	н/д	– РС

Рисунок 5-6: Разъем DB-25

Эта таблица основана на стандартах EIA/TIA для последовательных кабелей RS232. Дважды проверьте стандарты для окончательной справки и попросите производителей устройств предоставить схемы выводов. Стандарты меняются, но производитель может не учитывать эти изменения.

Это отправная точка в общем дизайне. По мере продолжения процесса инженер по коммуникациям будет продолжать совершенствовать дизайн до тех пор, пока не будет сделан разумный вывод о решениях, которые наилучшим образом будут поддерживать общие цели основного проекта. Разрабатывается серия схем, и правила проектирования, установленные в четвертой главе, используются для создания окончательного проекта.

Рисунок 5-7: Разъем DB-9

Цепи устройства управления дорожным движением

Ниже приводится описание коммуникационных цепей, обычно используемых в транспортных и транспортных системах. В заключение пятой главы мы приведем пример сложной коммуникационной системы, включающей ряд различных устройств дорожной и транспортной системы. В седьмой главе представлены примеры реальных систем, которые были развернуты (или находятся в процессе развертывания).

Ранее схемы связи описывались как состоящие из трех (3) основных элементов – передатчика, приемника и среды передачи. Это описание было дано, чтобы обеспечить базовое понимание схем связи. Схемы связи имеют еще один общий элемент — преобразование протокола. В самой элементарной системе — две (2) консервные банки и веревка — есть этот элемент. Жестяные банки преобразуют звук в вибрацию, которая передается струне. Обычный телефон преобразует человеческий голос (звук) в электрический сигнал (преобразование протокола). Электрический сигнал передается по медному проводу (носителю). Электрический сигнал принимается другим телефоном и преобразуется в звук. Модем преобразует протокол передачи данных с компьютера в протокол, который может передаваться через носитель. Модем — это сокращение от словосочетания модулятор/демодулятор. Модем преобразует двоичный протокол данных “единица/ноль” компьютера (или другого устройства передачи данных) в протокол, который можно передавать через определенный носитель (11). Модемы были разработаны для витой пары, радио и оптоволокна.

Система управления дорожным движением

Помните – программное обеспечение и протоколы данных указываются в байтах, а передача данных – в битах. 1200 бит данных составляют 150 байт. Один байт равен одному символу. Некоторые системы сигналов светофора используют бит-ориентированное сообщение. Хост-компьютер считывает отдельные биты в одном байте, чтобы найти индикаторы состояния устройства.

Регуляторам дорожного движения требуется достаточно простая система связи. Как правило, они объединены в последовательную сеть «точка-точка» или «точка-многоточка» с использованием аналоговых модемов с низкой пропускной способностью и медных витых пар для передачи голоса. Самой большой проблемой, с которой сталкивается инженер связи при проектировании этих цепей, являются требования к опросу. Системы светофоров традиционно разрабатываются с общесистемным опросом устройств каждую секунду. То есть каждый контроллер опрашивается каждую секунду для получения информации и получает синхронизирующий сигнал.

Рассмотрим систему светофоров, использующую скорость передачи данных 9600 бит/с. Если каждое устройство передает 1200 бит данных за один опрос, то теоретически к одному каналу многоточечной связи можно подключить максимум восемь устройств. С учетом двусторонней задержки или потенциальных проблем с линией инженер по связи подключал только семь устройств к каждой цепи. Теоретически для сигнальной системы с 50 контроллерами потребуется восемь отдельных многоточечных коммуникационных цепей.

Если система сигналов светофора использует 10-битное сообщение для предоставления всей необходимой информации, канал связи со скоростью 9600 бит/с теоретически может поддерживать максимум 960 полевых устройств. Используется следующая формула: 9600 битов, разделенных на 10 битов (каждое сообщение) = 960. Однако эта цифра дополнительно уменьшается на общее время (время двусторонней связи), необходимое для опроса каждого устройства, затухания сигнала в зависимости от расстояния, типа состав средств связи и отношение сигнал/шум линии связи. Кроме того, существует задержка, вызванная устройством для правильного форматирования и отправки ответа.

Если бы система использовала сообщение, ориентированное на байты, максимальное количество устройств было бы значительно меньше. Система, использующая сообщение размером 150 байт, будет ограничена максимум 8 устройствами на канале 9600 бит/с — 9600 битов, разделенных на 8 (один байт), разделенных на 150 байтов (каждое сообщение) = 8. Убедитесь, что инженер связи и производитель программного обеспечения согласовывают эти детали. Это сэкономит время при оптимизации системы.

Основные типы цепей данных

На следующей схеме показаны основные элементы модема. Фактически, DSU/CSU, сетевые интерфейсные карты (NIC), видеокодеки и многие другие передающие устройства имеют те же самые элементы. Ключевые различия основаны на типе интерфейса данных и среде передачи.

Рисунок 5-8: Блок-схема модема

Все коммуникационные схемы используют тот или иной тип среды — преобразователь протоколов, так что ввод/вывод устройства может передаваться через определенную среду или через коммуникационную сеть. Примеры:

• Управление светофором
• Коммуникационный шкаф для дорожных устройств
• Переменный знак сообщения
• Камера видеонаблюдения
• PTZ-управление
• Станция RWIS
• Монитор высокого уровня воды

Эти термины также используются в руководствах по техническому обслуживанию и установке. Технические специалисты могут легко определить, какая сторона устройства подключена к оборудованию для передачи данных, а какая — к сети.

Когда инженер использует модем, он рассматривает его как посредника между оборудованием для передачи данных и сетью связи. Компьютер (или другое устройство передачи данных) называется оконечным оборудованием данных (DTE), а модем считается оборудованием передачи данных (DCE). DTE и DCE — это термины, которые помогают инженеру связи визуализировать систему связи технологически нейтральным образом. Устройство DCE имеет две стороны – DTE и сеть. Используя эти термины, инженер может визуализировать ориентацию оборудования в сети.

Камера видеонаблюдения считается DTE-устройством, поскольку она предоставляет данные в виде изображения. Камера фактически преобразует изображение в электрический сигнал, который должен передаваться через устройство DCE. Устройством DCE может быть модем, который преобразует электрический видеосигнал в сигнал T-1 для передачи по медной витой паре. В этом случае модем DCE называется кодеком.

Рис. 5-9: Принципиальная схема видеонаблюдения

Разработчик системы связи может предпочесть создать очень универсальную компоновку системы. Разработчик может выбрать технологии позже в процессе, но у него все еще есть рабочее представление о том, как будет развиваться система.

При окончательной доработке приведенная выше схема может выглядеть следующим образом:

Рисунок 5-10: Принципиальная схема видеонаблюдения

Схемы связи базового типа устройства управления трафиком

Связи связи для контроллеров типа 170/2070 и NEMA довольно просты. При нормальной работе используется двухпроводная полудуплексная схема со скоростью 1200 бит/с. Большинство систем подключаются с использованием протокола связи FSK между модемом полевого контроллера и модемом главного контроллера. Базовая прямая связь между одним 170/2070 и главным управляющим компьютером выглядит так, как показано на рис. 5-11. Обратите внимание, что частный кабель витой пары, установленный Департаментом транспорта, описывается как сеть .

Рисунок 5-11: Схема подключения полевого контроллера к хост-компьютеру

Рисунок 5-12: Схема — точка-многоточка

Частотная манипуляция (FSK) — это метод передачи цифровых сигналов. Каждое из двух двоичных состояний, «0» (низкий уровень) и «1» (высокий уровень), представлено аналоговым сигналом. «0» соответствует определенной частоте, а «1» соответствует другой частоте. Модем преобразует двоичные данные с компьютера в FSK для передачи по телефонным линиям, кабелям, оптическим волокнам или беспроводным средам. Модем также преобразует входящие сигналы FSK в цифровые состояния низкого и высокого уровня, которые компьютер может «понять».

Модемы используют специальный протокол модуляции для преобразования цифрового выхода компьютера (или контроллера сигналов светофора) в аналоговый для передачи по телефонной линии или витой паре. Протокол, используемый модемами для подключения контроллеров сигналов светофора к компьютерам центрального управления, — это FSK (частотная манипуляция). Частотная манипуляция позволяет передавать данные на низкой скорости (менее 9,6 Кбит/с). Для более высоких скоростей передачи данных используются другие протоколы модема – PSK (фазовая манипуляция) и QAM (квадратурная амплитудная модуляция). Если вы хотите узнать больше об этих протоколах передачи, обратитесь к любому хорошему учебнику по телекоммуникациям — несколько из них перечислены в справочном разделе этого руководства.

Эта базовая система связи может быть применена практически к любой конфигурации. Замените 2/4-проводную витую пару частной линии оптоволокном, и базовая конфигурация сети не изменится. Протокол связи RS232, используемый контроллером 170, должен быть преобразован в сигнал световой волны для передачи по оптоволокну. Решили перейти на более новый контроллер типа 2070, но хотите сохранить существующие каналы связи по витой паре? Просто замените контроллер, потому что модемы и линия передачи остаются прежними. Примечание: Предполагается, что нет изменений в протоколах программного обеспечения во всей системе сигналов светофора .

Такое расположение (рис. 5-13) можно использовать для нескольких мест, где требуется несколько каналов связи «точка-точка». Каждый контроллер будет иметь прямую связь с центральным компьютером и выделенный коммуникационный порт. Инженеры назвали бы это сетью связи «точка-многоточка». Использование множества каналов связи, модемов и портов связи на центральном компьютере может быть дорогостоящим. Системы светофоров, как правило, используют вариант многоточечной связи. Такая схема называется многоабонентской схемой связи. Один модем на центральном компьютере обслуживает множество полевых модемов. Эта схема особенно рентабельна при аренде каналов частной линии у оператора. DOT платит за один канал связи, а не за восемь или более, которые он заменяет.

Рисунок 5-13: Диаграмма – Многоточечная система

«Задержка» – для этой цели – определяется как количество времени, прошедшее с момента запроса информации центральным компьютером до получения информации от полевого устройства.

Центральный компьютер контролирует весь процесс связи. Он опрашивает полевые контроллеры для получения информации, используя многоточечную схему, которая позволяет всем полевым устройствам реагировать индивидуально. У них есть виртуальный канал связи с центральным компьютером. Использование многоабонентской конфигурации позволяет центральному компьютеру опрашивать все полевые устройства, подключенные к одному каналу, но каждый полевой модуль должен отвечать последовательно и не может использовать канал, пока другой модуль осуществляет передачу. Использование многоабонентской схемы требует тесной координации между системой связи и системой программного обеспечения центрального компьютера. Убедитесь, что инженер по связи полностью осведомлен о требованиях к задержке связи программного обеспечения. Если модем полевого модуля находится на достаточном расстоянии от центрального компьютера, может потребоваться указание программному обеспечению ожидать ответа еще одну или две миллисекунды.

В таблице диаграмм DB-25–DB-9, показанной ранее в этой главе, указан контакт, обозначенный «CTS». Эти инициалы означают «Clear-to-Send». Модем полевого модуля будет ждать индикации готовности к отправке перед передачей информации на центральный компьютер. Если прошло слишком много времени, центральный компьютер выполнит еще одну последовательность опроса. Если задержка слишком велика или центральный сервер отправил слишком много запросов на информацию, центральный сервер может предположить, что один или несколько полевых контроллеров неисправны, и выдать отчет об ошибке.

---
