Схемы электрических цепей и ЭДС

Схемы электрической цепи, понятие параметров и элементов электрических цепей:

Для начала вспомним определения:

Параметрами электрической цепи называется величина, связывающая ток и напряжение на конкретном участке цепи (r – сопротивлением, рис. 1 а; L – индуктивностью, рис. 1 б; C  – ёмкостью, рис. 1 в. ).

Элементами электрической цепи называют отдельные устройства входящие в электрическую цепь и выполняющие в ней определённую функцию. Пример отдельных элементов и простой схемы электрической цепи:

Рис.1

                                             Схемы электрических цепей:

        При конструировании, монтаже и работе электрических установок (электрооборудования) нельзя обойтись без электрических схем. Электрические схемы по своему назначению различаются на несколько типов: структурные, функциональные, принципиальные, монтажные, однолинейные, и др.

        Принципиальная схема даёт полное представление о работе электроустановки, полный состав элементов и связи между ними.

         Схема электрической цепи – это графическое представление изображения электрической цепи, которая содержит условные обозначения элементов и соединение этих элементов. Условные обозначение в электрических схемах установлены стандартами системы ЕСКД. Различают последовательное и параллельное соединение элементов в схемах и электрических цепях. Сложные электрические схемы образуются в результате включения групп элементов соединенных между собой последовательно или параллельно (см. на рис. 2).

 Рис.2

                                Электродвижущая сила (ЭДС):

       Физические процессы получения электрической энергии различаются в зависимости от вида преобразуемой энергии, где главное различие состоит в природе сил, которые разделяют положительный и отрицательный заряды в веществе. На электрически заряженные частицы кроме сил электрического поля при определенных условиях действуют сторонние силы, обусловленные неэлектромагнитными процессами (тепловые процессы, химические реакции и т.д.)

             В результате действия сторонних сил в источнике электрической энергии происходит разделение электрических зарядов и образуется электродвижущая сила (ЭДС).

                Величина, характеризующая способность стороннего поля и индуцированного электрического поля вызывает электрический ток, называется электродвижущей силой.

     Для примера рассмотрим преобразование тепловой энергии в электрическую:

            В замкнутой цепи из двух разных металлов при одинаковой температуре (контактов 1 и 2) электрический ток не возникает, так как контактные разности потенциалов в обоих контактах  одинаковы, но направлены в противоположные стороны по цепи (см. рис. 3):

        Рис.3



Тема урока: Схемы электрических цепей

Урок №



Тема урока: Схемы электрических цепей

Цели урока:

развивающая: развивать у учащихся интерес к профессии, развивать у учащихся умение получать и использовать информацию

обучающая: изучить схемы электрических цепей, повторить закон Ома для участка цепи, элементы электрических цепей

воспитательная: воспитывать у учащихся аккуратность, внимательность, осторожность при работе с электроинструментами и оборудованием

Методическая цель: Продемонстрировать необходимость, важность и актуальность знаний предмета «Электротехники» для современного строителя, отделочника, штукатура

Межпредметная связь: Технология отделочных работ «Выполнение штукатурных работ механизированным способом», Охрана труда и окружающей среды, Черчение «Строительные чертежи», Производственное обучение: «Выполнение основных операций штукатурных работ»

Внутрипредметная связь: Цепи постоянного тока.

Тип урока: урок усвоения новых знаний, формирования практического знания соединения потребителей последовательно и параллельно в цепи

Метод урока: словесный, наглядный, практический

Оснащение урока: наглядный раздаточный материал, презентация, разновидности кабеля, штепсельных вилок, лампочек, соединителей, отвёрток, изолента, канцелярский нож, плафоны, удлинители, имитация потолка из пластиковых панелей и гипсокартонной перегородки

Индивидуальная работа с учащимися: Козлова Светлана, Анищенко Кристина

Самостоятельная работа:

работа с раздаточным материалом, составление конспекта, решение домашнего задания



Ход урока



1.Органицационная часть – 3 мин.

Проверка состава учащихся и их готовность к уроку.



2. Актуализация опорных знаний

Устный опрос:

Вопросы для повторения: -5 мин



А) Назовите основные элементы электрических цепей

Б) Что собой представляет простая схема электрической цепи?

В) Какие виды источника тока вы знаете?

Г) Какие потребители тока, используемые в штукатурных работах вы знаете?

Д) Назовите основные параметры, характеризующие реальную электрическую цепь.

Е) Назовите основные элементы, используемые в схеме замещения реальной электрической цепи.

Ж) Чем характеризуется сопротивление?

З) Что такое реостат и какая функция у него в цепи?

З) Что характеризует ёмкость?

И) Что характеризует индуктивность?

К) Что представлял собой первый конденсатор?



3. Изложение нового материала: – 20 мин.

А) Классификация электрических цепей и схем

Б) Электрические цепь и схема постоянного и переменного тока

В) Примеры электрических схем

Г) Практический показ применения знаний электрических схем.

Г) Классификация электрических цепей и схем в зависимости от соединения потребителей в цепи

Д) Последовательное соединение потребителей тока (практический показ)

Е) Параллельное соединение потребителей тока (практический показ)

Ж) Смешанное соединение потребителей тока (практический показ)

З) Демонстрация применения знаний составления, сборки цепей и расчёта электрических схем при выполнении отделочных и штукатурных работ.

4. Закрепление нового материала: – 10 мин.

Устный опрос:

А) Сформулируйте цель урока.

Б) Какие задачи были поставлены на уроке?

Б) Какие электрические цепи и схемы были рассмотрены на уроке?

Б) Назовите пример источника постоянного тока

В) Где используются цепи постоянного тока?

Г) Где используются цепи переменного тока?

Д) Из каких элементов состоит цепь постоянного тока?

Е) Из каких элементов состоит цепь переменного тока?

Ж) С электрической схемой каких инструментов вы познакомились на уроке?

З) При выполнении каких работ знания электротехники и конкретно составления и расчёта электрических цепей и схем вам понадобятся?

И) Как могут быть соединены потребители электрического тока в цепи?

К) Чему равна сила тока в цепи при последовательном соединении потребителей?

Л) Чему равно напряжение в цепи при последовательном соединении потребителей?

М) Чему равно сопротивление в цепи при последовательном соединении потребителей?

Н) Чему равно напряжение в цепи при параллельном соединении потребителей?

О) Чему равна сила тока в цепи при параллельном соединении потребителей?

П) Чему равно сопротивление в цепи при параллельном соединении потребителей?

Р) Как определяются основные параметры электрической цепи при смешанном соединении потребителей?

 5.  Выставление оценок -1 мин.

6. Рефлексия: – 2мин.

1. Что вам было не понятно на уроке?
2. Что вы узнали нового на уроке?
3. Что из сказанного вы возможно будете использовать в жизни?

1. Домашнее задание: – 2 мин.

Решение задач на тему: «Соединение элементов в цепи постоянного тока»

Повторить «Электротехника» П А. Бутырин стр.8-11, составить конспект по раздаточному материалу.



Преподаватель Артемьев А.Н.



























Конспект

Ход урока

1. Организационная часть-2 мин.

Тема урока: Схемы электрических цепей

Цель урока: Познакомиться со схемами электрических цепей и выяснить, при выполнении каких работ эти знания могут быть использованы.

Задачи:

1. Изучить виды электрических цепей и их схемы.
2. Познакомиться с элементами электрических схем инструментов, используемых штукатурами
3. Приобрести практические знания сборки электрических цепей.
4. Выяснить при выполнении каких работ знания составления, сборки и расчёта электрических цепей понадобятся .
5. Повторить порядок расчёта электрических схем, изученных при освоении предмета физика в общеобразовательной школе.

2. Актуализация опорных знаний: -10 мин.

Устный опрос:

А) Назовите основные элементы электрических цепей

(источник тока, потребители, ключ, соединительные провода)

Б) Что собой представляет простая схема электрической цепи?

(Чертежи, на которых показано, как электрические приборы соединены в цепь, называются электрическими схемами)

В) Какие виды источника тока вы знаете?

(механический, тепловой, световой, химический)

Г) Какие электрические инструменты, используемые в штукатурных работах вы знаете?

( перфоратор, дрель аккумуляторная, лобзик, шлифмашинка, электрорубанок, электрический миксер)

Д) Назовите основные параметры, характеризующие реальную электрическую цепь.

(сопротивление, индуктивность, ёмкость)

Е) Назовите основные элементы, используемые в схеме замещения реальной электрической цепи.

( резистор, катушка, конденсатор)

Ж) Чем характеризуется сопротивление?

(R=p*l/s)

З) Что характеризует индуктивность?

(энергию магнитного поля)

И) Что характеризует ёмкость?

(энергию электрического поля)

К) Что представлял собой первый конденсатор?

( лейденская банка)

Раздаточный материал

3. Изложение нового материала: -20 мин.

А) Классификация электрических цепей и схем

Классификация электрических цепей и схем

В зависимости от источника тока		В зависимости от способа соединения потребителей в цепи
источник постоянного тока	источник переменного тока	последовательное	параллельное	смешанное



В зависимости от источника тока все электрические цепи и схемы делятся на цепи и схемы постоянного и переменного тока. Ток считается постоянным, если его значения напряжение и сила тока не меняется со временем и переменным, если его значение меняется.

Примером источника постоянного тока служит химический источник тока

(гальванический элемент), световой источник тока (фото – элемент). Для получения постоянного тока в промышленных масштабах используют электрические машины — генераторы постоянного тока, а также солнечные батареи.  Принцип работы источника переменного тока основан на явлении электромагнитной индукции, изучению которой будут посвящены следующие уроки. Переменный ток поступает к нам по линиям электропередач от электростанции.

Б) Электрические цепь и схема постоянного тока –наиболее простой класс цепи.

Основным параметром, характеризующим цепь постоянного тока, является сопротивление, резистор является основным элементом, характеризующим процессы протекающие в цепи, другими параметрами пренебрегают.

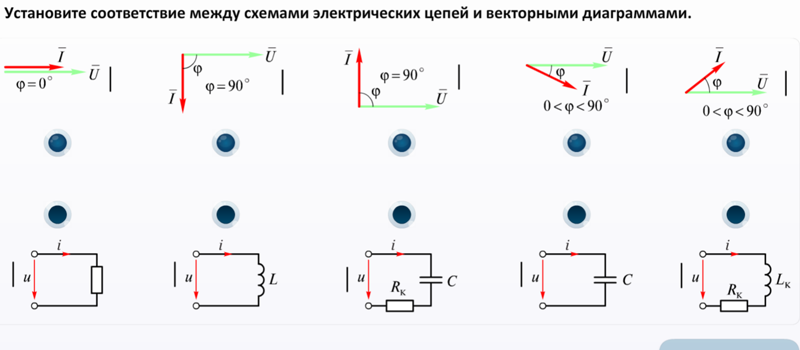

В) Электрические цепь и схема переменного тока

Основными параметрами, характеризующим цепь переменного тока, являются сопротивление, ёмкость, индуктивность, а резистор, конденсатор и катушка являются основными элементами, характеризующим реальные процессы протекающие в цепи.

Г) Примеры электрических схем инструментов, применяемых в штукатурных работах

Болгарка является инструментом, который наиболее часто применяется для резки металла. Этот инструмент является источником повышенной опасности, поэтому следует перед каждым ее использованием проверять исправность электрического и механического компонентов конструкции

Электрощетки в конструкции прибора служат для передачи электротока от силового кабеля. В процессе работы, если щетки имеют нормальное техническое состояние, то через вентиляционные отверстия корпуса видно образующееся ровное свечение. В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора.

Замена графитовых щеток

Выход из строя графитовых щеток является одной из наиболее распространенных поломок. Срок службы этого элемента конструкции инструмента составляет порядка 1,5-2 года. Процесс замены щеток не представляет особых сложностей. Для замены этих конструктивных элементов потребуется вскрыть корпус инструмента. После вскрытия корпуса при помощи отвертки приподнимаются и сдвигаются щеткодержатели, которые закреплены на коллекторе.

Замену щеток следует производить только на фирменные, приобретенные в спецмагазинах. При приобретении новой щетки ее следует сравнить с оригинальной, которая извлечена из инструмента. Новая щетка должна полностью, по всем параметрам, совпадать с извлеченной из болгарки. После установки новых щеток, следует проверить плавность ее перемещения. После установки и проверки плавности перемещения щетки она фиксируется при помощи щеткодержателя. После фиксирования щеткодержателя корпус инструмента закрывается.

Замена щеток – единственная операция, которую в процессе ремонта следует проводить собственными силами, остальные виды ремонта лучше доверить специалистам.

Д) Соединение потребителей в цепи

Е) Последовательное соединение потребителей тока

Последовательное соединение проводников





I= I₁=I₂ U₁=IR₁ U₂=IR₂

U=U1+U2
R=R1+R2

Параллельное соединение проводников



U=U1=U2

I=I1+I2

1/R=1/R1+1/R2



Пример смешанного соединения проводников



В таких схемах выделяют ветви – последовательность элементов, имеющих один ток и узлы – места соединения нескольких ветвей. Представлено 3 ветви с током I1, I2, I3 и два узла: В и С.

З) Демонстрация применения знаний составления, сборки цепей и расчёта электрических схем при выполнении отделочных и штукатурных работ.



4. Закрепление нового материала: -10 мин.

Устный опрос:

А) Сформулируйте цель урока.

Б) Какие задачи были поставлены на уроке?

Б) Какие электрические цепи и схемы были рассмотрены на уроке?

Б) Назовите пример источника постоянного тока

В) Где используются цепи постоянного тока?

Г) Где используются цепи переменного тока?

Д) Из каких элементов состоит цепь постоянного тока?

Е) Из каких элементов состоит цепь переменного тока?

Ж) С электрической схемой каких инструментов вы познакомились на уроке?

З) При выполнении каких штукатурных и отделочных работ знания электротехники и конкретно составления и расчёта электрических цепей и схем вам понадобятся?

И) Как могут быть соединены потребители электрического тока в цепи?

К) Чему равна сила тока в цепи при последовательном соединении потребителей?

Л) Чему равно напряжение в цепи при последовательном соединении потребителей?

М) Чему равно сопротивление в цепи при последовательном соединении потребителей?

Н) Чему равно напряжение в цепи при параллельном соединении потребителей?

О) Чему равна сила тока в цепи при параллельном соединении потребителей?

П) Чему равно сопротивление в цепи при параллельном соединении потребителей?

Р) Как определяются основные параметры электрической цепи при смешанном соединении потребителей?

5. Выставление оценок -1 мин.



6. Рефлексия: – 2мин.

1. Что вам было не понятно на уроке?

2. Что вы узнали нового на уроке?

3. Что из сказанного вы возможно будете использовать в жизни?



4. Домашнее задание: -2 мин.

Решение задач на тему: «Соединение элементов в цепи постоянного тока»

Повторить «Электротехника» П А. Бутырин стр.8-11, составить конспект по раздаточному материалу.



Преподаватель Артемьев А.Н.



Электрические схемы и схемы – Инструменты Inst

Для чтения и интерпретации электрических схем и схем необходимо понимать основные символы и условные обозначения, используемые на чертежах. В этой статье основное внимание уделяется тому, как электрические компоненты представлены на схемах и схемах.

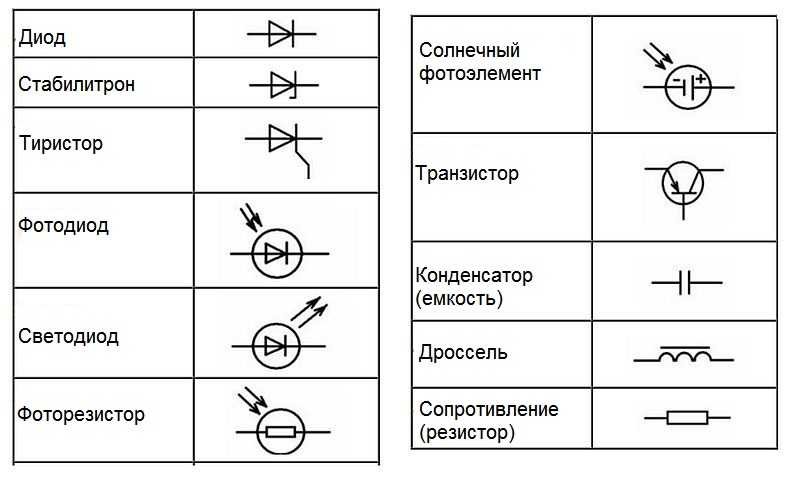

Символы

Чтобы читать и интерпретировать электрические схемы и схемы, читатель должен сначала хорошо разбираться в том, что обозначают многочисленные символы. В этой главе обсуждаются общие символы, используемые для обозначения многих компонентов электрических систем. После освоения эти знания должны позволить читателю успешно понять большинство электрических схем и схем.

Нижеследующая информация содержит подробные сведения об основных символах, используемых для обозначения компонентов на электрических схемах и схемах передачи, переключения, управления и защиты.

Рисунок 1 Основные обозначения трансформаторов

Трансформаторы

Основные обозначения различных типов трансформаторов показаны на рисунке 1 (A). На рис. 1 (B) показано, как базовый символ трансформатора изменяется для обозначения конкретных типов и областей применения трансформатора.

В дополнение к самому символу трансформатора иногда используются метки полярности для обозначения протекания тока в цепи. Эта информация может использоваться для определения соотношения фаз (полярности) между входными и выходными клеммами трансформатора. Метки обычно отображаются в виде точек на символе трансформатора, как показано на рис. 2.

Рис. 2 Полярность трансформатора

На первичной стороне трансформатора точка указывает ток на входе; на вторичной стороне точка указывает выходной ток.

Если в данный момент ток втекает в трансформатор через пунктирный конец первичной обмотки, он будет вытекать из трансформатора через пунктирный конец вторичной обмотки. Протекание тока для трансформатора с использованием точечной символики показано на рисунке 2.

Переключатели

На рисунке 3 показаны наиболее распространенные типы переключателей и их символы. Термин «полюс», используемый для описания переключателей на рис. 3, относится к количеству точек, в которых ток может войти в переключатель.

Показаны однополюсные и двухполюсные переключатели, но переключатель может иметь столько полюсов, сколько необходимо для выполнения его функции. Термин «бросок», используемый на рисунке 3, относится к количеству цепей, которые каждый полюс переключателя может замыкать или контролировать.

Рис. 3 Переключатели и символы переключателей

На рис. 4 представлены общие символы, используемые для обозначения автоматических переключателей, и поясняется, как символ указывает на состояние или срабатывание переключателя.

Рис. 4 Символы состояния выключателя и выключателя

Предохранители и выключатели

На рис. 5 показаны основные символы предохранителей и автоматических выключателей для однофазных приложений.

В дополнение к графическому символу, на большинстве чертежей рядом с символом также указан номинал предохранителя. Номинал обычно в амперах.

Рис. 5 Символы предохранителей и автоматических выключателей

Когда в трехфазных системах используются предохранители, выключатели или выключатели, трехфазный символ объединяет символ однофазной сети в трех экземплярах, как показано на Рис. 6.

Также показан символ съемного выключателя, который представляет собой стандартный символ выключателя, помещенный между набором шевронов. Шевроны обозначают точку, в которой прерыватель отключается от цепи при удалении.

Рисунок 6 Символы трехфазных и съемных выключателей

Реле, контакты, разъемы, линии, резисторы и прочие электрические компоненты

На рисунке 7 показаны общие символы для реле, контактов, разъемов, линий, резисторов, и другие различные электрические компоненты.

Рис. 7 Общие символы электрических компонентов

Крупные компоненты

Символы на Рис. 8 используются для обозначения более крупных компонентов, которые можно найти на электрической схеме или схеме. Детали, используемые для этих символов, будут различаться при использовании на системных диаграммах.

Обычно количество деталей отражает относительную важность компонента для конкретной диаграммы.

Рис. 8 Крупные общие электрические компоненты

Типы электрических схем или схем

Существует три способа отображения электрических цепей. Это электрические схемы, схемы и графические изображения. Двумя наиболее часто используемыми являются схема подключения и принципиальная схема.

Использование этих двух типов диаграмм сравнивается в Таблице 1.

Графическая диаграмма обычно не используется в инженерных приложениях по причинам, показанным в следующем примере. Рисунок 9 представляет собой простой пример того, как схематическая диаграмма сравнивается с графическим эквивалентом.

Как видно, графическая версия далеко не так полезна, как схема, особенно если вы пытаетесь получить достаточно информации, чтобы восстановить схему или определить, как она работает.

Рис. 9 Сравнение электрической схемы и графической схемы

На Рис. 10 приведен пример взаимосвязи между принципиальной схемой (Рис. 10A) и электрической схемой (Рис. 10B) для осушителя воздуха. Более сложный пример, электрическая цепь автомобиля, показан в формате электрической схемы на рис. 11 и в схематическом формате на рис. 12.

Обратите внимание, что на электрической схеме (Рисунок 11) используются как графические изображения, так и схематические символы. Схема (рис. 12) не содержит графических изображений и изображает электрическую систему только в виде символов.

Рисунок 10. Сравнение электрической схемы и электрической схемы

Рисунок 11. Схема электрической цепи автомобиля

Рисунок 12. Схема электрической цепи автомобиля. , специальный тип принципиальной схемы, называемый одиночной электрической линией, используется для отображения всей системы или ее части. На диаграмме этого типа изображены основные источники питания, выключатели, нагрузки и защитные устройства, что дает полезное общее представление о потоке энергии в крупной системе распределения электроэнергии.

На одиночных линиях распределения электроэнергии, даже если это 3-фазная система, каждая нагрузка обычно представлена ​​только простым кругом с описанием нагрузки и ее номинальной мощностью (потребляемая мощность). Если не указано иное, общепринятыми единицами измерения являются киловатты (кВт). На рис. 13 показана часть системы распределения электроэнергии на атомной электростанции.

Рис. 13 Пример одиночной электрической линии

Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Недействительный адрес электронной почты

7 Лучшее программное обеспечение для черчения электрических деталей в 2023 году

Диаграммы

В электрическом чертеже важна каждая деталь

Электрическая схема или чертеж представляет собой графическую форму визуального представления электронной схемы. Следовательно, электрическая схема состоит из различных компонентов: символов, размеров, маркировки и т. д. Электрические схемы могут использоваться в различных ситуациях профессионалами, такими как инженеры, строители, техники, программисты и т. д. Электрическая схема помогает понять общий электрический план, сколько это будет стоить и какой материал потребуется.

Существует множество способов создания электрических чертежей, но онлайн-программа для создания электрических чертежей — это быстрый, простой и удобный вариант. Сегодня мы поговорим о 7 из лучших программ для рисования электрических чертежей , которые будут использоваться в 2021 году.

Список лучших программ для рисования электрических схем

Вот 7 лучших программ для электрического рисования, которые вы можете использовать быстро и легко.

1. EdrawMax
2. ЭТАП
3. Автокад Электротехника
4. Электрические схемы SolidWorks
5. Электра Е8
6. ПрофиКАД
7. SmartDraw

1. EdrawMax

С помощью EdrawMax вы можете создавать профессиональные электрические чертежи, будь вы электриком, инженером, программистом или строителем. Используйте лучший профессиональный программное обеспечение для электрических чертежей от Edraw и быстро и легко создавайте электрические чертежи. Он содержит все основные инструменты и компоненты, необходимые для создания подробной профессиональной электрической схемы. Вы также можете использовать различные шаблоны.

EdrawMax — это удобный инструмент для рисования, доступный для всех операционных систем и браузеров. Что делает EdrawMax одним из лучших программ для черчения электрических деталей, так это то, что оно очень быстрое, простое и увлекательное в использовании.

Широкий выбор простых в использовании инструментов для рисования

Поддержка всех терминалов (Windows, Mac, Linux и Интернет)

Бесплатные и редактируемые шаблоны электрических схем

Простая установка и регистрация

Полные руководства пользователя и видеоуроки

Сохранение документов в облаке и экспорт в форматы Visio, PDF, графика, Word, Excel, PPT

Цена:

• Онлайн-инструмент/базовое использование: бесплатно
• Годовой план: $99
• Пожизненный план: $245

URL-адрес программного инструмента: https://www. edrawsoft.com/edraw-max/

Попробуйте и узнайте, какое программное обеспечение для рисования электрики вам лучше всего! Вы можете скачать и использовать EdrawMax бесплатно. Благодаря различным встроенным шаблонам и символам он удовлетворит ваши потребности в рисовании.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

2.

ЭТАП

Программное обеспечение ETAP или Electrical Power System Analysis Software — отличный инструмент для создания электрических схем различных электроэнергетических систем. Он содержит множество инструментов для автоматизации, оптимизации, моделирования и анализа. С помощью ETAP профессионалы могут точно создавать подробные и объемные электрические чертежи.

Являясь превосходным программным обеспечением для создания электрических чертежей, оно содержит инструменты САПР для расширенных чертежей. Однако одним из недостатков ETAP является то, что он доступен только в Windows и не предлагает бесплатную автономную версию.

Доступна бесплатная пробная версия

Инструменты профессионального уровня

Библиотека символов

Доступно настольное приложение

Недоступно для Mac или Linux

Не бесплатно

Цены: Индивидуальные цены.

URL-адрес программного средства: https://etap.com/

3. Автокад Электротехника

AutoCAD Electrical — это инструмент для рисования от Autodesk, позволяющий создавать широкий спектр электрических чертежей с использованием специально разработанных инструментов для повышения производительности труда инженеров-электриков. Техники и инженеры используют этот инструмент для создания детальных чертежей с использованием различных функций AutoCAD.

Однако AutoCAD Electrical — это сложный инструмент, который подходит не всем пользователям, особенно новичкам. В нем также отсутствуют готовые шаблоны или образцы. Следовательно, он идеально подходит для опытных профессионалов, которые ищут профессиональный инструмент.

Инструменты профессионального уровня

Доступно для Mac и Windows

Комплекс для начинающих

Нет шаблонов

Дорого

Цена:

• Ежемесячно: $200
• Годовой: 1610 долларов США
• Три года: 4345 долларов США

URL-адрес программного инструмента: https://www. autodesk.com/products/autocad/included-toolsets/autocad-electrical

4. Электрические схемы SolidWorks

SolidWorks Electrical Schematics — это профессиональное программное обеспечение для создания схем и инструментов для совместной работы, которые можно использовать для создания полных электрических систем. С помощью библиотеки символов, трехмерных производственных деталей и моделей компонентов вы можете создать профессиональный электрический чертеж с помощью этого программного обеспечения.

SolidWorks Electrical Schematics не предлагает бесплатную версию, но предоставляет бесплатную пробную версию перед покупкой этого инструмента. В целом, это отличный инструмент с множеством положительных отзывов от пользователей.

Содержит множество инструментов

Доступно для Mac и Windows

Подходит как новичкам, так и профессионалам

Не бесплатно

Требуется регистрация

Цены: Индивидуальные цены.

URL-адрес программного инструмента: https://www.solidworks.com/product/solidworks-electrical-schematics

5. Электра Е8

Electra E8 — это простой, быстрый и доступный инструмент для проектирования электрических сетей. Это программное обеспечение для рисования очень полезное и мощное. Это позволяет максимально просто создавать профессиональные инженерные схемы, будь то электрические, пневматические или гидравлические.

Electra E8 — это платный инструмент, который можно использовать на рабочем столе без каких-либо ограничений. Однако онлайн-версии нет, но вы можете получить бесплатную пробную версию. Это программное обеспечение также содержит другие инструменты САПР для всех профессионалов.

Сверхбыстрая обработка

Доступна бесплатная пробная версия

Отлично подходит для инженеров

Нет онлайн-версии

Не бесплатно

Цена:

• Professional (бессрочная лицензия): $2098 (разовый платеж)
• Предприятие (бессрочная лицензия): 2398 долларов США (единоразовый платеж)
• Предприятие (ежемесячно): $79/месяц
• Предприятие (ежегодно): $828/год

URL-адрес программного средства: https://radicasoftware. com/index.php

6. ПрофиКАД

ProfiCAD или Electrical CAD Software — это инструмент для рисования, специально разработанный для электрических схем, поскольку он содержит множество инструментов для рисования печатных плат. Это программное обеспечение для создания электрических чертежей простое в использовании и обладает отличными функциями. С помощью ProfiCAD можно создать множество технических схем, в том числе пневматику и гидравлику.

Это отличный инструмент для начинающих и студентов, так как все, что вам нужно сделать, это добавить символы и подключить соединительные провода. Программное обеспечение Electrical CAD можно использовать как дома, так и в коммерческих целях. Загрузите приложение, чтобы начать им пользоваться.

Доступны видеоуроки

Простой интерфейс

Подходит для начинающих

Нет онлайн-версии

Недоступно для Mac или Linux

Цена:

• Один пользователь: $277
• Школьная лицензия: $277
• Лицензия на сайт: $877

URL программного средства: https://www. proficad.com/

7. Умное рисование

SmartDraw — это практичный инструмент для создания диаграмм для любых целей, независимо от того, хотите ли вы создавать диаграммы, графики, инфографику или иллюстрации. Вы можете использовать этот многоцелевой инструмент для рисования, чтобы создавать контент профессионального уровня для любых целей. Точно так же вы можете использовать SmartDraw для создания инженерных чертежей, таких как электрические схемы. Следовательно, SmartDraw также работает как программное обеспечение для рисования электрических деталей.

SmartDraw имеет более 4500 различных шаблонов и возможностей рисования, подобных САПР. Этот создатель схем платный и требует регистрации учетной записи.

Широкий выбор инструментов для рисования

Доступны различные шаблоны

Доступен онлайн и офлайн

Дорого

Нет бесплатной пробной версии

Недоступно для Mac или Linux

Цена:

• Один пользователь: $277
• Школьная лицензия: $277
• Лицензия на сайт: $877

URL-адрес программного средства: https://www. smartdraw.com/

Сравните и выберите свое программное обеспечение для электрических чертежей

Как уже говорилось ранее, сделать электрический чертеж или любую техническую схему самостоятельно довольно сложно. Такой рисунок очень сложен и требует высокого уровня понимания. Для создания чертежей профессионального уровня сегодня у нас есть много полезных цифровых инструментов. Следовательно, есть также много 9Доступно программное обеспечение для рисования электрических чертежей 0005 , и мы перечислили для вас лучшие из них.

Однако выбрать подходящий для вас не так просто, поскольку все упомянутые выше инструменты имеют свои особенности и преимущества. В то время как некоторые из них отлично подходят для всех целей, другие подходят только для инженерного рисования. Точно так же некоторые из них хороши для новичков, а некоторые – лучший выбор для профессионалов. При этом в приведенном выше списке есть один инструмент, который имеет небольшое преимущество перед другими, а именно EdrawMax.
