Что такое напряжение, ток, сопротивление: разбираемся на примерах

Не имея определенных начальных знаний об электричестве, тяжело себе представить, как работают электрические приборы, почему вообще они работают, почему надо включать телевизор в розетку, чтобы он заработал, а фонарику хватает маленькой батарейки, чтобы он светил в темноте.

И так будем разбираться во всем по порядку.

Электричество

Электричество – это природное явление, подтверждающее существование, взаимодействие и движение электрических зарядов. Электричество впервые было обнаружено еще в VII веке до н.э. греческим философом Фалесом. Фалес обратил внимание на то, что если кусочек янтаря потереть о шерсть, он начинает притягивать к себе легкие предметы. Янтарь на древнегреческом – электрон.

Вот так и представляю себе, сидит Фалес, трет кусок янтаря о свой гиматий (это шерстяная верхняя одежда у древних греков), а затем с озадаченным видом смотрит, как к янтарю притягиваются волосы, обрывки ниток, перья и клочки бумаги.

Данное явление называется статическим электричеством. Вы можете повторить данный опыт. Для этого хорошенько потрите шерстяной тканью обычную пластмассовую линейку и поднесите ее к мелким бумажным кусочкам.

Следует отметить, что долгое время это явление не изучалось. И только в 1600 году в своем сочинении «О магните, магнитных телах и о большом магните – Земле» английский естествоиспытатель Уильям Гилберт ввел термин – электричество. В своей работе он описал свои опыты с наэлектризованными предметами, а также установил, что наэлектризовываться могут и другие вещества.

Далее на протяжении трех веков самые передовые ученые мира исследуют электричество, пишут трактаты, формулируют законы, изобретают электрические машины и только в 1897 году Джозеф Томсон открывает первый материальный носитель электричества – электрон, частицу, благодаря которой возможны электрические процессы в веществах.

Электрон – это элементарная частица, имеет отрицательный заряд примерно равный -1,602·10-19 Кл (Кулон). Обозначается е или е.

Напряжение

Чтобы заставить перемещаться заряженные частицы от одного полюса к другому необходимо создать между полюсами разность потенциалов

или – Напряжение. Единица измерения напряжения – Вольт (В или V). В формулах и расчетах напряжение обозначается буквой V. Чтобы получить напряжение величиной 1 В нужно передать между полюсами заряд в 1 Кл, совершив при этом работу в 1 Дж (Джоуль).

Для наглядности представим резервуар с водой расположенный на некоторой высоте. Из резервуара выходит труба. Вода под естественным давлением покидает резервуар через трубу. Давайте условимся, что вода – это электрический заряд, высота водяного столба (давление) – это напряжение, а скорость потока воды – это электрический ток

.

Таким образом, чем больше воды в баке, тем выше давление. Аналогично с электрической точки зрения, чем больше заряд, тем выше напряжение.

Начнем сливать воду, давление при этом будет уменьшаться. Т.е. уровень заряда опускается – величина напряжения уменьшается. Такое явление можно наблюдать в фонарике, лампочка светит все тусклее по мере того как разряжаются батарейки. Обратите внимание, чем меньше давление воды (напряжение), тем меньше поток воды (ток).



Электрический ток

Электрический ток – это физический процесс направленного движения заряженных частиц под действием электромагнитного поля от одного полюса замкнутой электрической цепи к другому. В качестве частиц, переносящих заряд, могут выступать электроны, протоны, ионы и дырки. При отсутствии замкнутой цепи ток невозможен. Частицы способные переносить электрические заряды существуют не во всех веществах, те в которых они есть, называются

проводниками и полупроводниками. А вещества, в которых таких частиц нет – диэлектриками.

Принято считать направление тока от плюса к минусу, при этом электроны движутся от минуса к плюсу!

Единица измерения силы тока – Ампер (А).

В формулах и расчетах сила тока обозначается буквой I. Ток в 1 Ампер образуется при прохождении через точку электрической цепи заряда в 1 Кулон (6,241·1018 электронов) за 1 секунду.



Вновь обратимся к нашей аналогии вода – электричество. Только теперь возьмем два резервуара и наполним их равным количеством воды. Отличие между баками в диаметре выходной трубы.

Откроем краны и убедимся, что поток воды из левого бака больше (диаметр трубы больше), чем из правого. Такой опыт – явное доказательство зависимости скорости потока от диаметра трубы. Теперь попробуем уравнять два потока. Для этого добавим в правый бак воды (заряд). Это даст большее давление (напряжение) и увеличит скорость потока (ток). В электрической цепи в роли диаметра трубы выступает

сопротивление.

Проведенные эксперименты наглядно демонстрируют взаимосвязь между напряжением, током и сопротивлением. Подробнее о сопротивлении поговорим чуть позже, а сейчас еще несколько слов о свойствах электрического тока.

Если напряжение не меняет свою полярность, плюс на минус, и ток течет в одном направлении, то – это постоянный ток и соответственно постоянное напряжение

. Если источник напряжения меняет свою полярность и ток течет то в одном направлении, то в другом – это уже переменный ток и переменное напряжение. Максимальные и минимальные значения (на графике обозначены как Io) – это амплитудные или пиковые значения силы тока. В домашних розетках напряжение меняет свою полярность 50 раз в секунду, т.е. ток колеблется то туда, то сюда, получается, что частота этих колебаний составляет 50 Герц или сокращенно 50 Гц. В некоторых странах, например в США принята частота 60 Гц.

Сопротивление

Электрическое сопротивление – физическая величина, определяющая свойство проводника препятствовать (сопротивляться) прохождению тока.

Единица измерения сопротивления – Ом (обозначается Ом или греческой буквой омега Ω). В формулах и расчетах сопротивление обозначается буквой R. Сопротивлением в 1 Ом обладает проводник к полюсам которого приложено напряжение 1 В и протекает ток 1 А.

Проводники по-разному проводят ток. Их проводимость зависит, в первую очередь, от материала проводника, а также от сечения и длины. Чем больше сечение, тем выше проводимость, но, чем больше длина, тем проводимость ниже. Сопротивление – это обратное понятие проводимости.

На примере водопроводной модели сопротивление можно представить как диаметр трубы. Чем он меньше, тем хуже проводимость и выше сопротивление.

Сопротивление проводника проявляется, например, в нагреве проводника при протекании в нем тока. Причем, чем больше ток и меньше сечение проводника – тем сильнее нагрев.



Мощность

Электрическая мощность – это физическая величина, определяющая скорость преобразования электроэнергии. Например, вы не раз слышали: «лампочка на столько-то ватт». Это и есть мощность потребляемая лампочкой за единицу времени во время работы, т.е. преобразовании одного вида энергии в другой с некоторой скоростью.

Источники электроэнергии, например генераторы, также характеризуется мощностью, но уже вырабатываемой в единицу времени.

Единица измерения мощности – Ватт (обозначается Вт или W). В формулах и расчетах мощность обозначается буквой P. Для цепей переменного тока применяется термин Полная мощность, единица измерения – Вольт-ампер (В·А или V·A), обозначается буквой S.

И в завершение про Электрическую цепь. Данная цепь представляет собой некоторый набор электрических компонентов, способных проводить электрический ток и соединенных между собой соответствующим образом.

Что мы видим на этом изображении – элементарный электроприбор (фонарик). Под действием напряжения U (В) источника электроэнергии (батарейки) по проводникам и другим компонентам обладающих разными сопротивлениями R (Ом) от плюса к минусу течет электрический ток I (А) заставляющий светиться лампочку мощностью P (Вт). Не обращайте внимания на яркость лампы, это из-за плохого давления и малого потока воды батареек.

Фонарик, что представлен на фотографии, собран на базе конструктора «Знаток». Данный конструктор позволяет ребенку в игровой форме познать основы электроники и принцип работы электронных компонентов. Поставляется в виде наборов с разным количеством схем и разного уровня сложности.

Урок 3. Три друга, один треугольник и много законов

Незнание закона не освобождает от ответственности.
Афоризм

Интересно, о каких законах пойдет речь в уроке под номером три. Неужели в электротехнике этих законов целая гора или даже куча и их все нужно запомнить? Сейчас узнаем. Здравствуйте, уважаемые! Наверное, многие из вас уже с досадой в глазах глядят на очередной урок и думают про себя: «Какая же скукотища!», а, может, даже собираются покинуть наши стройные ряды? Не спешите, всё только начинается! Начальный этап всегда скучный… С этого урока и пойдёт всё самое-самое интересное. Сегодня я расскажу, кто в электротехнике кому друг, а кому и враг, что будет, если студента-электронщика разбудить посреди ночи, и как с помощью одного пальца понять половину всей электротехники. Интересно? Тогда поехали!

С первым нашим другом мы познакомились на прошлом уроке – это сила тока. Она характеризует электричество с точки зрения скорости переноса заряда из одной точки пространства в другую под действием поля. Но, как было замечено, сила тока зависит и от свойств проводника, по которому этот ток «бежит». На силу тока прямо влияет величина удельной электропроводности материала. Теперь представим себе некий проводник (подойдёт такой, как на рисунке 3) с движущимися в нём электронами. Основным недостатком электрона я бы назвал отсутствие у него руля. Из-за этого недостатка движение электронов определяется только воздействующим на них полем и структуры материала, в котором они движутся.

Поскольку электроны «не умеют» поворачивать, некоторые из них могут столкнуться с колеблющимися под действием температуры узлами кристаллической решётки, потерять свою скорость от столкновения, и тем самым снизить скорость переноса заряда, то есть понизить силу тока. Некоторые электроны могут потерять так много энергии, что «прилипнут» к иону и превратят его в нейтральный атом. Теперь, если мы увеличим длину проводника, очевидно, что количество подобных столкновений так же увеличится, и электроны будут отдавать еще больше энергии, то есть сила тока будет снижаться. А вот при увеличении площади поперечного сечения проводника возрастает только количество свободных электронов, а количество столкновений на единицу площади практически не меняется, поэтому с ростом площади растёт и ток. Итак, мы выяснили, что электропроводность (она уже стала не удельной, так как учитывает геометрические размеры конкретного проводника) зависит сразу от трёх характеристик проводника: длины, площади сечения и материала.

Однако, чем лучше материал проводит электрический ток, тем меньше он «сопротивляется» его прохождению. Эти утверждения равнозначны. Пришло время познакомиться с нашим вторым другом – электрическим сопротивлением. Это величина, обратная величине проводимости и зависит от тех же характеристик проводника.

Рисунок 3.1 – От чего зависит сопротивление проводника

Чтобы учесть при численном расчете влияние рода вещества на его электрическое сопротивление, введена величина удельное электрическое сопротивление, характеризующая способность вещества проводить электрический ток. Заметим, что определения электропроводности и электросопротивления идентичны, так же как и утверждения выше. Удельное сопротивление определяется как сопротивление проводника длиной 1м и площадью сечения 1м2. Обозначается латинской буквой &#961 («ро») и имеет размерность Ом•м. Ом – единица измерения сопротивления, которая является обратной величине сименс. Так же для определения удельного сопротивления может использоваться размерность Ом•мм2/м, которая в миллион раз меньше основной размерности.
Таким образом, электрическое сопротивление проводника может быть описано через его геометрические и физические свойства следующим образом:

где &#961 – удельное электрическое сопротивление материала проводника;
l – длина проводника;
S – площадь поперечного сечения проводника.

Из зависимости видно, что сопротивление проводника возрастает при увеличении длины проводника и уменьшается при увеличении площади сечения, а так же напрямую зависит от величины удельного сопротивления материала.

А теперь вспомним, что на величину силы тока в проводнике оказывает влияние напряженность электрического поля, под действием которого возникает электрический ток. Ох, сколько миллионов тысяч раз уже упоминалось, что электрический ток возникает под действием электрического поля! Этот факт должен всегда держаться в голове. Есть, конечно, и другие способы создать ток, но пока мы будем рассматривать только этот. Как уже говорилось выше, увеличение напряженности поля приводит к росту тока, а совсем недавно мы выяснили, что чем больше энергии сохранит электрон при движении по проводнику, тем выше значение электрического тока. Из курса механики известно, что энергия тела определяется его кинетической и потенциальной энергией. Так вот, помещённый в электрическое поле точечный заряд обладает в начальный момент времени только потенциальной энергией (поскольку его скорость равна нулю). Для характеристики этой потенциальной энергии поля, которой обладает заряд была введена величина электростатического потенциала, равная отношению потенциальной энергии к величине точечного заряда:

где Wp – потенциальная энергия,
q – величина точечного заряда.

После того, как заряд попадёт под действие электрического поля, он начнёт движение с определённой скоростью и часть его потенциальной энергии перейдёт в кинетическую. Таким образом, в двух точках поля заряд будет обладать различным значением потенциальной энергии, то есть две точки поля можно охарактеризовать различными значениями потенциала. Разность потенциалов определяется как отношение изменения потенциальной энергии (совершённой работы поля) к величине точечного заряда:

Причём работа поля не зависит от пути движения заряда и характеризует только величину изменения потенциальной энергии. Разность потенциалов так же называют электрическим напряжением. Напряжение принято обозначать английской буквой U («у»), единицей измерения напряжения является величина вольт (В), названная в честь итальянского физика и физиолога Алессандро Вольта, который изобрёл первую электрическую батарею.

Ну вот мы и познакомились с тремя неразлучными друзьями в электротехнике: ампер, вольт и ом или ток, напряжение и сопротивление. Любой компонент электрической цепи может быть однозначно охарактеризован при помощи этих трёх электрических характеристик. Первым, кто познакомился и подружился со всеми тремя сразу был Георг Ом, который обнаружил, что напряжение, ток и сопротивление связаны друг с другом определённым соотношением:

которое было впоследствии названо законом Ома.


Сила электрического тока в проводнике прямо пропорциональна напряжению на концах проводника и обратно пропорциональна сопротивлению проводника.

Данную формулировку необходимо знать от заглавной буквы С до точки в конце. Ходят слухи, что первая фраза любого студент-электронщик, разбуженного среди ночи, будет именно формулировкой закона Ома. Это один из основных законов электротехники. Данная формулировка носит название интегральной. Кроме неё существует так же дифференциальная формулировка, отражающая зависимость плотности тока от характеристик поля и материала проводника:

где &#963 – удельная проводимость проводника,
E – напряженность электрического поля.

Данная формулировка вытекает из формулы, приведённой во втором уроке, и отличается от интегральной тем, что не учитывает геометрические характеристики проводника, принимая во внимание только его физические характеристики. Эта формулировка интересна только с точки зрения теории и на практике не применяется.
Для быстрого запоминания и использования закона Ома можно применить диаграмму, изображённую на рисунке ниже.

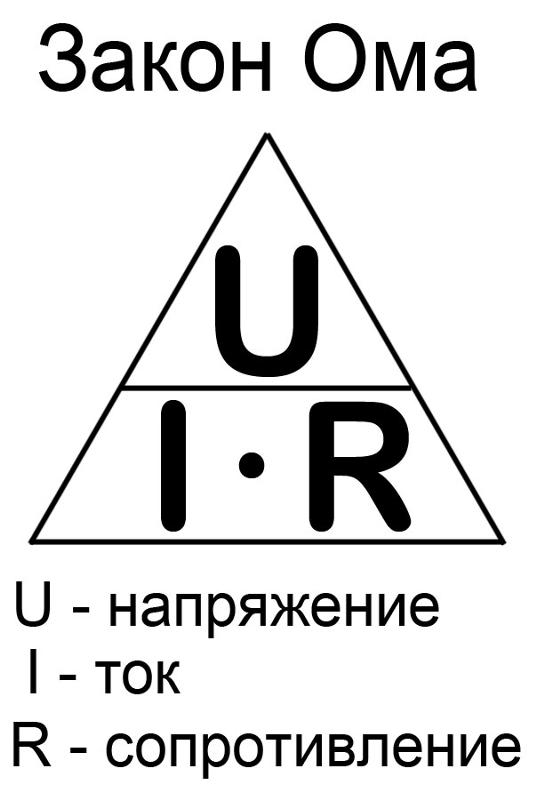

Рисунок 3.2 – «Треугольный» закон Ома

Правило использования диаграммы простое: достаточно закрыть искомую величину и два других символа дадут формулу для её вычисления. Например.

Рисунок 3.3 – Как запомнить закон Ома

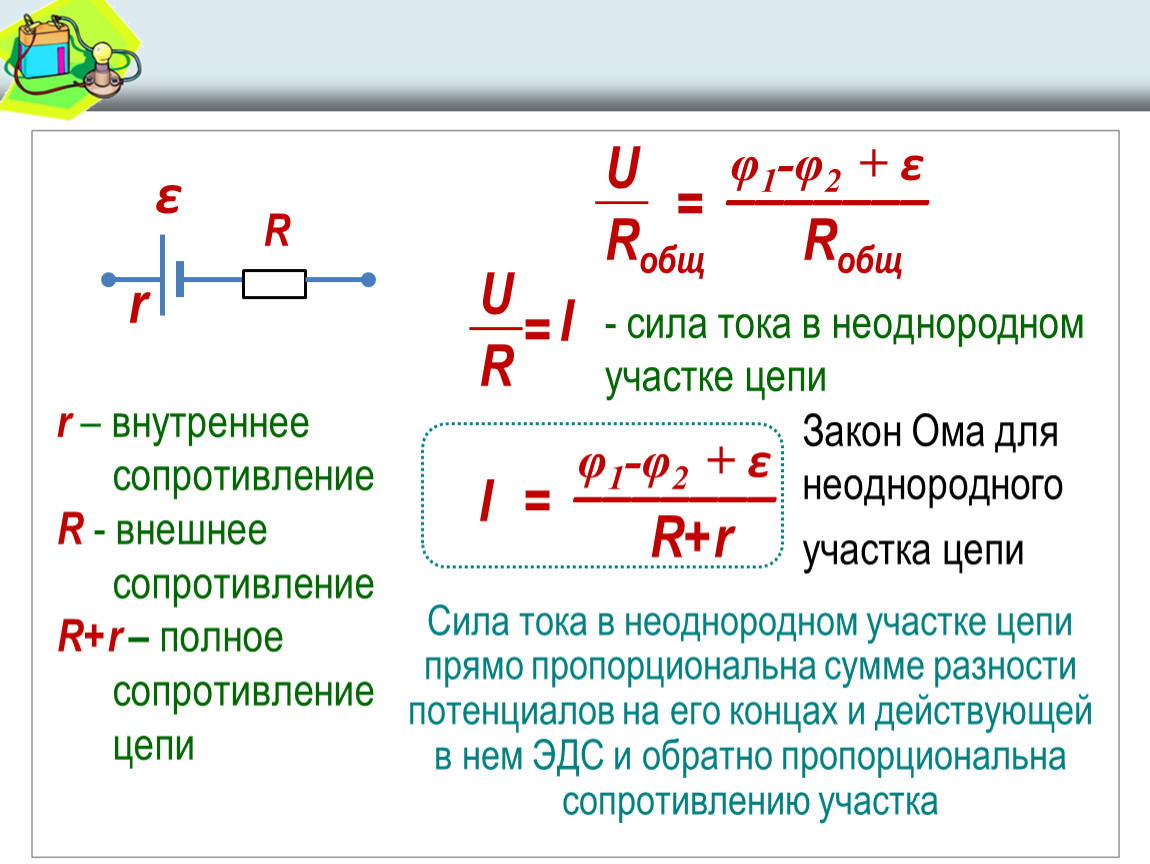

С треугольником мы закончили. Стоит добавить, что законом Ома называется только одна из представленных выше формул – та, которая отражает зависимость тока от напряжения и сопротивления. Две другие формулы, хотя и являются её следствием, физического смысла не имеют. Так что не перепутайте!
Хорошей интерпретацией закона Ома является рисунок, который наиболее наглядно отражает сущность этого закона:

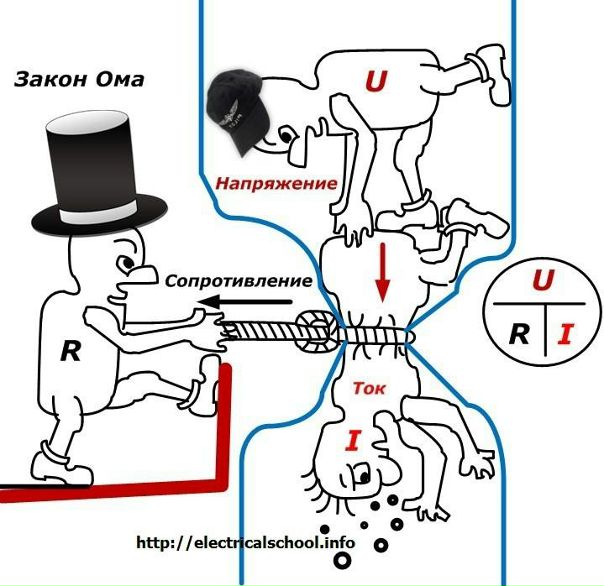

Рисунок 3.4 – Закон Ома наглядно

Как мы видим, на этом рисунке изображены как раз три наших новых друга: Ом, Ампер и Вольт. Вольт пытается протолкнуть Ампер через сечение проводника(сила тока прямо пропорциональна напряжению), а Ом наоборот – мешает этому (и обратно пропорциональна сопротивлению). И чем сильнее Ом «стягивает» проводник, тем тяжелее Амперу будет пролезть. Но если Вольт посильнее пнёт…

Осталось разобраться, почему в названии урока фигурирует термин «много законов», ведь закон-то у нас один – закон Ома. Ну, во-первых, для него существует две формулировки, во-вторых, мы узнали только так называемый закон Ома для участка цепи, а ведь есть ещё закон Ома для полной цепи, который мы рассмотрим на следующем уроке, в-третьих, мы имеем, по крайней мере, два следствия из закона Ома, позволяющих находить значение сопротивления участка цепи и напряжение на этом участке. Так что закон всего один, а использовать его можно по-разному.

Напоследок расскажу ещё один интересный факт. Через 10 лет после появления «закона Ома» один французский физик (а во Франции работы Ома ещё не были известны) на основе экспериментов пришел к таким же выводам. Но ему было указано, что установленный им закон еще в 1827г. был открыт Омом. Оказывается, что французские школьники и поныне изучают закон Ома под другим именем – для них это закон Пулье. Вот так вот. На этом очередной урок закончен. До новых встреч!

  • Любой участок или элемент электрической цепи можно однозначно охарактеризовать при помощи трёх характеристик: тока, напряжения и сопротивления.
  • Сопротивление (R) – характеристика проводника, отражающая степень его электропроводности и зависящая от геометрических размеров проводника и рода материала, из которого он изготовлен.
  • Напряжение (U) – то же самое, что и разность потенциалов; величина равная отношению работы электрического поля для перемещения точечного заряда из одной точки пространства в другую.
  • Ток, напряжение и сопротивление связаны между собой отношением I=U/R, называемым законом Ома (сила электрического тока в проводнике прямо пропорциональна напряжению на концах проводника и обратно пропорциональна сопротивлению проводника).

А также задачки:

  • Если длину проволоки вытягиванием увеличить вдвое, то как изменится её сопротивление?
  • Какой проводник представляет большее сопротивление: медный сплошной стержень или медная трубка, имеющая внешний диаметр, равный диаметру стержня?
  • Разность потенциалов на концах алюминиевого проводника равна 10В. Определить плотность тока, протекающего через проводник, если его длина 3м.

← Урок 2: Как пересчитать электроны | Содержание | Урок 4: Когда есть ток? →

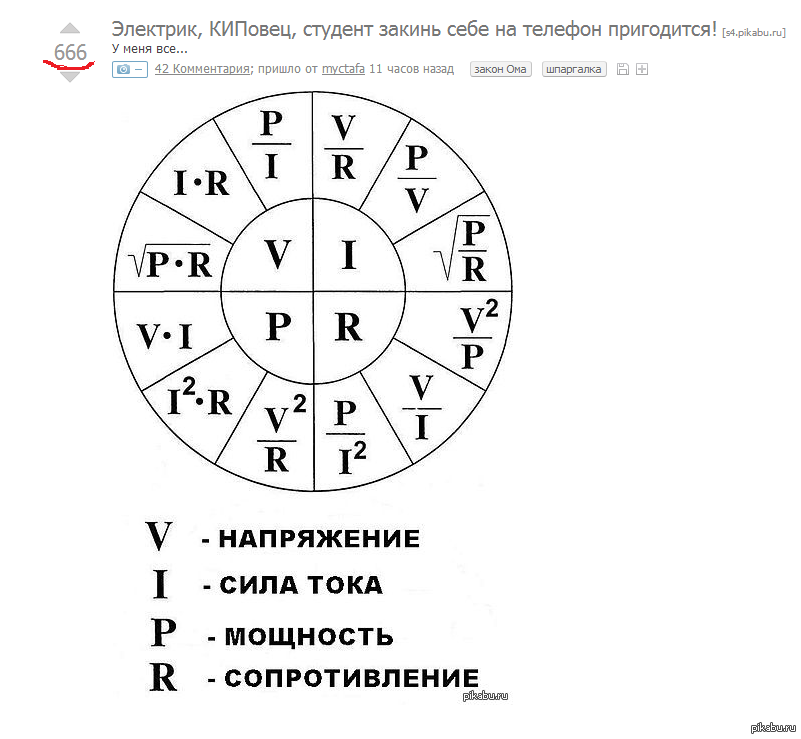

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

Электрическое напряжение:

  • U = R* I – Закон Ома для участка цепи
  • U = P / I
  • U = (P*R)1/2

Электрическая мощность:

  • P= U* I
  • P= R* I2
  • P = U 2/ R

Электрический ток:

  • I = U / R
  • I = P/ E
  • I = (P / R)1/2

Электрическое сопротивление:

  • R = U / I
  • R = U 2/ P
  • R = P / I2

НЕ ЗАБЫВАЕМ: Законы Кирхгофа они же Правила Кирхгофа для тока и напряжения.

Цепь переменного синусоидального тока c частотой ω.

Применимость формул: пренебрегаем зависимостью сопротивлений от силы тока и частоты.

Напомним, что любой сигнал, может быть с любой точностью разложен в ряд Фурье, т.е. в предположении, что параметры сети
частотнонезависимы – данная формулировка применима ко всем гармоникам любого сигнала.

Закон Ома для цепей переменного тока:

  • U = U0eiωt  напряжение или разность потенциалов,
  • I  сила тока,
  • Z = Reiφ  комплексное сопротивление (импеданс)
  • R = (Ra2+Rr2)1/2  полное сопротивление,
  • Rr = ωL — 1/ωC  реактивное сопротивление (разность индуктивного и емкостного),
  • Rа  активное (омическое) сопротивление, не зависящее от частоты,
  • φ = arctg Rr/Ra — сдвиг фаз между напряжением и током.

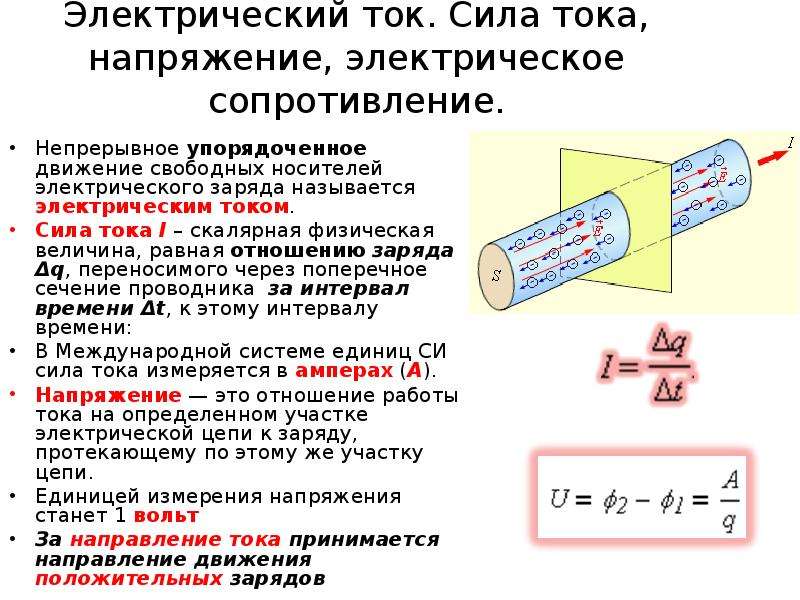

Постоянный электрический ток. Сила тока. Напряжение. Электрическое сопротивление. Закон Ома для участка электрической цепи

1. Электрическим током называют упорядоченное движение заряженных частиц.

Для того чтобы в проводнике существовал электрический ток, необходимы два условия: наличие свободных заряженных частиц и электрического поля, которое создаёт их направленное движение.

При существовании тока в разных средах: в металлах, жидкостях, газах — электрический заряд переносится разными частицами. В металлах этими частицами являются электроны, в жидкостях заряд переносится ионами, в газах — электронами, положительными и отрицательными ионами.

Дистиллированная вода не проводит электрический ток, поскольку она не содержит свободных зарядов. Если в воду добавить поваренную соль или медный купорос, то в ней появятся свободные заряды, и она станет проводником электрического тока. В растворе поваренной соли в воде происходит электролитическая диссоциация — процесс разложения молекулы поваренной соли на положительный ион натрия и отрицательный ион хлора. Если в сосуд с раствором поваренной соли поместить две металлические пластины, соединённые с источником тока (рис. 79), то положительный ион натрия в электрическом поле будет двигаться к пластине, соединенной с отрицательным полюсом источника тока, называемым катодом, а отрицательный ион хлора — с положительным полюсом источника тока, называемым анодом.

Газы в обычных условиях тоже не проводят электрический ток, так как в них нет свободных зарядов. Однако если в воздушный промежуток между двумя металлическими пластинами, соединёнными с источником тока, внести зажжённую спичку или спиртовку, то газ станет проводником и гальванометр зафиксирует протекание тока но цепи. При внесении пламени в воздушный промежуток между пластинами происходит ионизация газа (рис. 80). При этом от атома «отрываются» электроны и образуется положительный ион. Во время движения электрон может присоединиться к нейтральному атому и образовать отрицательный ион. Положительные ионы движутся к отрицательному электроду, а отрицательные ионы и электроны — к положительному электроду.

2. Направленное движение зарядов обеспечивается электрическим полем. Электрическое поле в проводниках создаётся и поддерживается источником тока. В источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц. Эти частицы накапливаются на полюсах источника тока. Один полюс источника заряжается положительно, другой — отрицательно. Между полюсами источника образуется электрическое поле, под действием которого заряженные частицы начинают двигаться упорядоченно.

В источнике тока совершается работа при разделении заряженных частиц. При этом различные виды энергии превращаются в электрическую энергию. В электрофорной машине в электрическую энергию превращается механическая энергия, в гальваническом элементе — химическая.

3. Электрический ток, проходя по цепи, производит различные действия. Тепловое действие электрического тока заключается в том, что при его прохождении по проводнику в нём выделяется некоторое количество теплоты. Пример применения теплового действия тока — электронагревательные элементы чайников, электроплит, утюгов и пр. В ряде случаев температура проводника нагревается настолько сильно, что можно наблюдать его свечение. Это происходит в электрических лампочках накаливания.

Магнитное действие электрического тока проявляется в том, что вокруг проводника с током возникает магнитное поле, которое, действуя на магнитную стрелку, расположенную рядом с проводником, заставляет её поворачиваться (рис. 81).

Благодаря магнитному действию тока можно превратить железный гвоздь в электромагнит, намотав на него провод, соединённый с источником тока. При пропускании по проводу электрического тока гвоздь будет притягивать железные предметы.

Химическое действие электрического тока проявляется в том, что при его прохождении в жидкости на электроде выделяется вещество. Если в стакан с раствором медного купороса поместить угольные электроды и присоединить их к источнику тока, то, вынув через некоторое время эти электроды из раствора, можно обнаружить на электроде, присоединённом к отрицательному полюсу источника (на катоде), слой чистой меди.

Это происходит потому, что между электродами существует электрическое поле, в котором ионы (положительно заряженные ионы меди и отрицательно заряженные ионы кислотного остатка) движутся к соответствующим электродам. Достигнув отрицательного электрода, ионы меди получают недостающие электроны, при этом восстанавливается чистая медь.

4. Характеристикой тока в цепи служит величина, называемая силой тока ​\( (I) \)​. Силой тока называют физическую величину, равную отношению заряда ​\( q \)​, проходящего через поперечное сечение проводника за промежуток времени ​\( t \)​, к этому промежутку времени: ​\( I=q/t \)​.

Определение единицы силы тока основано на магнитном действии тока, в частности на взаимодействии параллельных проводников, по которым идёт электрический ток. Такие проводники притягиваются, если ток по ним идёт в одном направлении, и отталкиваются, если направление тока в них противоположное.

За единицу силы тока принимают такую силу тока, при которой отрезки параллельных проводников длиной 1 м, находящиеся на расстоянии 1 м друг от друга, взаимодействуют с силой 2·10-7 Н.

Эта единица называется ампером (1 А).

Зная формулу силы тока, можно получить единицу электрического заряда: 1 Кл = 1 А · 1 с.

5. Прибор, с помощью которого измеряют силу тока в цепи, называется амперметром. Его работа основана на магнитном действии тока. Основные части амперметра магнит и катушка. При прохождении по катушке электрического тока она в результате взаимодействия с магнитом, поворачивается и поворачивает соединённую с ней стрелку. Чем больше сила тока, проходящего через катушку, тем сильнее она взаимодействует с магнитом, тем больше угол поворота стрелки. Амперметр включается в цепь последовательно с тем прибором, силу тока в котором нужно измерить (рис. 82), и потому он имеет малое внутреннее сопротивление, которое практически не влияет на сопротивление цепи и на силу тока в цепи.

У клемм амперметра стоят знаки «+» и «-», при включении амперметра в цепь клемма со знаком «+» присоединяется к положительному полюсу источника тока, а клемма со знаком «-» к отрицательному полюсу источника тока.

6. Источник тока создаёт электрическое поле, которое приводит в движение электрические заряды. Характеристикой источника тока служит величина, называемая напряжением. Чем оно больше, тем сильнее созданное им поле. Напряжение характеризует работу, которую совершает электрическое поле по перемещению электрического заряда, равного 1 Кл.

Напряжением ​\( U \)​ называют физическую величину, равную отношению работы ​\( (A) \)​ электрического поля по перемещению электрического заряда к заряду ​\( (q) \)​: ​\( U=A/q \)​.

Возможно другое определение понятия напряжения. Если числитель и знаменатель в формуле напряжения умножить на время движения заряда ​\( (t) \)​, то получим: ​\( U=At/qt \)​. В числителе этой дроби стоит мощность тока ​\( (P) \)​, а в знаменателе — сила тока ​\( (I) \)​: ​\( U=P/I \)​, т.е. напряжение — физическая величина, равная отношению мощности электрического тока к силе тока в цепи.

Единица напряжения: ​\( [U]=[A]/[q] \)​; ​\( [U] \)​ = 1 Дж/1 Кл = 1 В (один вольт).

Напряжение измеряют вольтметром. Он имеет такое же устройство, что и амперметр и такой же принцип действия, но он подключается параллельно тому участку цепи, напряжение на котором хотят измерить (рис. 83). Внутреннее сопротивление вольтметра достаточно большое, соответственно проходящий через него ток мал по сравнению с током в цепи.

У клемм вольтметра стоят знаки «+» и «-», при включении вольтметра в цепь клемма со знаком «+» присоединяется к положительному полюсу источника тока, а клемма со знаком «-» к отрицательному полюсу источника тока.

7. Собрав электрическую цепь, состоящую из источника тока, резистора, амперметра, вольтметра, ключа (рис. 83), можно показать, что сила тока ​\( (I) \)​, протекающего через резистор, прямо пропорциональна напряжению ​\( (U) \)​ на его концах: ​\( I\sim U \)​. Отношение напряжения к силе тока ​\( U/I \)​ — есть величина постоянная. Если заменить резистор, включённый в цепь, другим резистором и повторить опыт, получим тот же результат: сила тока в резисторе прямо пропорциональна напряжению на его концах, а отношение напряжения к силе тока есть величина постоянная. Только в этом случае значение отношения напряжения к силе тока будет отличаться от отношения этих величин в первом опыте. Причиной этого является то, что в цепь включались разные резисторы. Следовательно, существует физическая величина, характеризующая свойства проводника (резистора), по которому течёт электрический ток. Эту величину называют электрическим сопротивлением проводника, или просто сопротивлением. Обозначается сопротивление буквой ​\( R \)​.

Сопротивлением проводника ​\( (R) \)​ называют физическую величину, равную отношению напряжения ​\( (U) \)​ на концах проводника к силе тока ​\( (I) \)​ в нём. ​\( R=U/I \)​.

За единицу сопротивления принимают Ом (1 Ом).

Один Ом — сопротивление такого проводника, в котором сила тока равна 1 А при напряжении на его концах 1 В: 1 Ом = 1 В/1 А.

Причина того, что проводник обладает сопротивлением, заключается в том, что направленному движению электрических зарядов в нём препятствуют ионы кристаллической решетки, совершающие беспорядочное движение. Соответственно, скорость направленного движения зарядов уменьшается.

8. Электрическое сопротивление ​\( R \)​ прямо пропорционально длине проводника ​\( (l) \)​, обратно пропорционально площади его поперечного сечения ​\( (S) \)​ и зависит от материала проводника. Эта зависимость выражается формулой: ​\( R=\rho\frac{l}{S} \)​. ​\( \rho \)​ — величина, характеризующая материал, из которого сделан проводник. Эта величина называется удельным сопротивлением проводника, её значение равно сопротивлению проводника длиной 1 м и площадью поперечного сечения 1 м2. 2}{м} \)​.

Изменяя длину проводника, а следовательно его сопротивление, можно регулировать силу тока в цепи. Прибор, с помощью которого это можно сделать, называется реостатом (рис. 84).

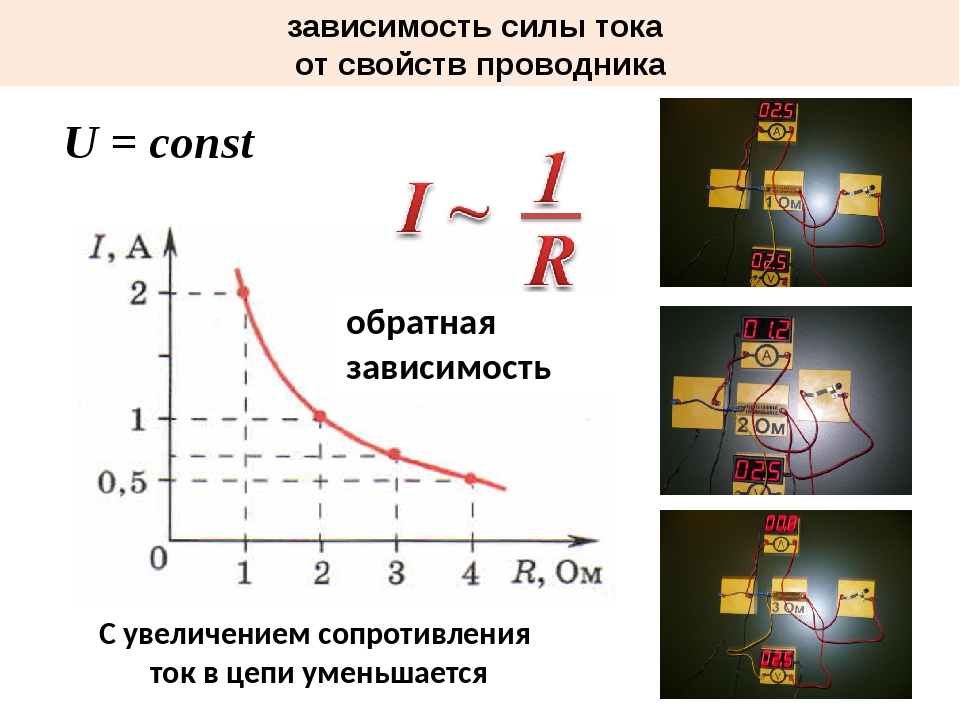

9. Как показано выше, сила тока в проводнике зависит от напряжения на его концах. Если в опыте менять проводники, оставляя напряжение на них неизменным, то можно показать, что при постоянном напряжении на концах проводника сила тока обратно пропорциональна его сопротивлению. Объединив зависимость силы тока от напряжения и его зависимость от сопротивления проводника, можно записать: ​\( I=\frac{U}{R} \)​. Этот закон, установленный экспериментально, называется законом Ома (для участка цепи): сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

ПРИМЕРЫ ЗАДАНИЙ

Часть 1

1. На рисунке приведена схема электрической цепи, состоящей из источника тока, ключа и двух параллельно соединённых резисторов. Для измерения напряжения на резисторе ​\( R_2 \)​ вольтметр можно включить между точками

1) только Б и В
2) только А и В
3) Б и Г или Б и В
4) А и Г или А и В

2. На рисунке представлена электрическая цепь, состоящая из источника тока, резистора и двух амперметров. Сила тока, показываемая амперметром А1, равна 0,5 А. Амперметр А2 покажет силу тока

1) меньше 0,5 А
2) больше 0,5 А
3) 0,5 А
4) 0 А

3. Ученик исследовал зависимость силы тока в электроплитке от приложенного напряжения и получил следующие данные.

Проанализировав полученные значения, он высказал предположения:

А. Закон Ома справедлив для первых трёх измерений.
Б. Закон Ома справедлив для последних трёх измерений.

Какая(-ие) из высказанных учеником гипотез верна(-ы)?

1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б

4. На рисунке изображён график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 0,25 Ом
2) 2 Ом
3) 4 Ом
4) 8 Ом

5. На диаграммах изображены значения силы тока и напряжения на концах двух проводников. Сравните сопротивления этих проводников.

1) ​\( R_1=R_2 \)​
2) \( R_1=2R_2 \)​
3) \( R_1=4R_2 \)​
4) \( 4R_1=R_2 \)​

6. На рисунке приведена столбчатая диаграмма. На ней представлены значения мощности тока для двух проводников (1) и (2) одинакового сопротивления. Сравните значения напряжения ​\( U_1 \)​ и ​\( U_2 \)​ на концах этих проводников.

1) ​\( U_2=\sqrt{3}U_1 \)​
2) \( U_1=3U_2 \)
3) \( U_2=9U_1 \)
4) \( U_2=3U_1 \)

7. Необходимо экспериментально обнаружить зависимость электрического сопротивления круглого угольного стержня от его длины. Какую из указанных пар стержней можно использовать для этой цели?

1) А и Г
2) Б и В
3) Б и Г
4) В и Г

8. Два алюминиевых проводника одинаковой длины имеют разную площадь поперечного сечения: площадь поперечного сечения первого проводника 0,5 мм2, а второго проводника 4 мм2. Сопротивление какого из проводников больше и во сколько раз?

1) Сопротивление первого проводника в 64 раза больше, чем второго.
2) Сопротивление первого проводника в 8 раз больше, чем второго.
3) Сопротивление второго проводника в 64 раза больше, чем первого.
4) Сопротивление второго проводника в 8 раз больше, чем первого.

9. В течение 600 с через потребитель электрического тока проходит заряд 12 Кл. Чему равна сила тока в потребителе?

1) 0,02 А
2) 0,2 А
3) 5 А
4) 50 А

10. В таблице приведены результаты экспериментальных измерений площади поперечного сечения ​\( S \)​, длины ​\( L \)​ и электрического сопротивления ​\( R \)​ для трёх проводников, изготовленных из железа или никелина.

На основании проведённых измерений можно утверждать, что электрическое сопротивление проводника

1) зависит от материала проводника
2) не зависит от материала проводника
3) увеличивается при увеличении его длины
4) уменьшается при увеличении его площади поперечного сечения

11. Для изготовления резисторов использовался рулон нихромовой проволоки. Поочередно в цепь (см. рисунок) включали отрезки проволоки длиной 4 м, 8 м и 12 м. Для каждого случая измерялись напряжение и сила тока (см. таблицу).

Какой вывод можно сделать на основании проведённых исследований?

1) сопротивление проводника обратно пропорционально площади его поперечного сечения
2) сопротивление проводника прямо пропорционально его длине
3) сопротивление проводника зависит от силы тока в проводнике
4) сопротивление проводника зависит от напряжения на концах проводника
5) сила тока в проводнике обратно пропорциональна его сопротивлению

12. В справочнике физических свойств различных материалов представлена следующая таблица.

Используя данные таблицы, выберите из предложенного перечня два верных утверждения. Укажите их номера.

1) При равных размерах проводник из алюминия будет иметь меньшую массу и большее электрическое сопротивление по сравнению с проводником из меди.
2) Проводники из нихрома и латуни при одинаковых размерах будут иметь одинаковые электрические сопротивления.
3) Проводники из константана и никелина при одинаковых размерах будут иметь разные массы.
4) При замене никелиновой спирали электроплитки на нихромовую такого же размера электрическое сопротивление спирали уменьшится.
5) При равной площади поперечного сечения проводник из константана длиной 4 м будет иметь такое же электрическое сопротивление, что и проводник из никелина длиной 5 м.

Часть 2

13. Меняя электрическое напряжение на участке цепи, состоящем из никелинового проводника длиной 5 м, ученик полученные данные измерений силы тока и напряжения записал в таблицу. Чему равна площадь поперечного сечения проводника?

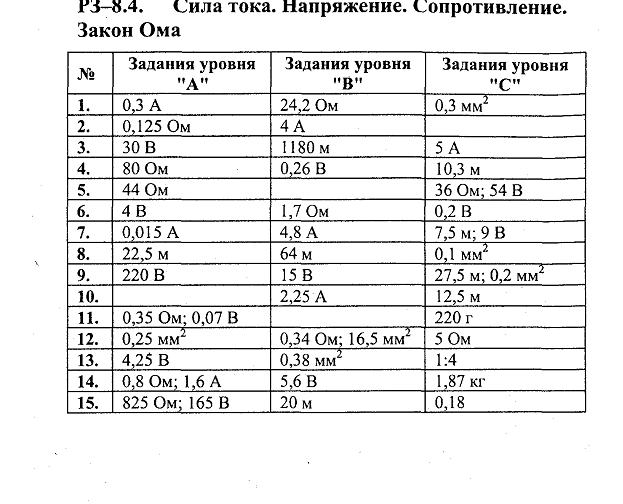

Ответы

Постоянный электрический ток. Сила тока. Напряжение. Электрическое сопротивление. Закон Ома для участка электрической цепи

3. 2 (64.21%) 19 votes

От чего зависит сопротивление

Сила тока в проводнике прямо пропорциональна напряжению на нем. Это значит, что с увеличением напряжения увеличивается и сила тока. Однако при одинаковом напряжении, но использовании разных проводников сила тока различна. Можно сказать по-другому. Если увеличивать напряжение, то хотя сила тока и будет увеличиваться, но везде по-разному, в зависимости от свойств проводника.

Зависимость силы тока от напряжения для данного конкретного проводника представляет собой сопротивление этого проводника. Оно обозначается R и находится по формуле R = U/I. То есть сопротивление определяется как отношение напряжения к силе тока. Чем больше сила тока в проводнике при данном напряжении, тем меньше его сопротивление. Чем больше напряжение при данной силе тока, тем больше сопротивление проводника.

Формулу можно переписать по отношению к силе тока: I = U/R (закон Ома). В таком случае нагляднее, что чем больше сопротивление, тем меньше сила тока.

Можно сказать, что сопротивление как бы мешает напряжению создавать большую силу тока.

Само сопротивление является характеристикой проводника. Оно не зависит от поданного на него напряжения. Если будет подано большое напряжение, то изменится сила тока, но не изменится отношение U/I, т. е. не изменится сопротивление.

От чего же зависит сопротивление проводника? Оно зависти от

  • длины проводника,
  • площади его поперечного сечения,
  • вещества, из которого изготовлен проводник,
  • температуры.

Чтобы связать вещество и его сопротивление, вводится такое понятие как удельное сопротивление вещества. Оно показывает, какое будет сопротивление в данном веществе, если проводник из него будет иметь длину 1 м и площадь поперечного сечения 1 м2. Проводники такой длины и толщины, изготовленные из разных веществ, будут иметь разные сопротивления. Это связано с тем, что у каждого металла (чаще всего именно они являются проводниками) своя кристаллическая решетка, свое количество свободных электронов.

Чем меньше удельное сопротивление вещества, тем лучшим проводником электрического тока оно является. Маленьким удельным сопротивлением обладают, например, серебро, медь, алюминий; куда большее у железа, вольфрама; очень большое у различных сплавов.

Чем длиннее проводник, тем большее сопротивление он имеет. Это становится понятно, если принять во внимание, что движению электронов в металлах мешают ионы, составляющие кристаллическую решетку. Чем их больше, т. е. чем длиннее проводник, тем больше у электрона шанс замедлить свой путь.

Однако увеличение площади поперечного сечения делает как бы дорогу шире. Электронам легче течь и не сталкиваться с узлами кристаллической решетки. Поэтому чем толще проводник, тем его сопротивление меньше.

Таким образом, сопротивление прямо пропорционально зависит от удельного сопротивления (ρ) и длины (l) проводника и обратно пропорционально зависит от площади (S) его поперечного сечения. Получаем формулу сопротивления:

R = ρl/S

В этой формуле на первый взгляд не отражается зависимость сопротивления проводника от его температуры. Однако удельное сопротивление вещества меряется при определенной температуре (обычно 20 °C). Поэтому температура учитывается. Для вычислений удельные сопротивления берут из специальных таблиц.

Для металлических проводников чем больше температура, тем сопротивление больше. Это связано с тем, что при повышении температуры ионы решетки начинают сильнее колебаться и больше мешать движению электронов. Однако в электролитах (растворах, где заряд несут ионы, а не электроны) с повышением температуры сопротивление уменьшается. Здесь это связано с тем, что чем выше температура, тем больше происходит диссоциация на ионы, и они быстрее двигаются в растворе.

Закон Ома для участка цепи. Закон Джоуля – Ленца. Работа и мощность электрического тока. Виды соединения проводников.

Количество теплоты, выделившееся при прохождении электрического тока по проводнику, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени, в течение которого шел ток:

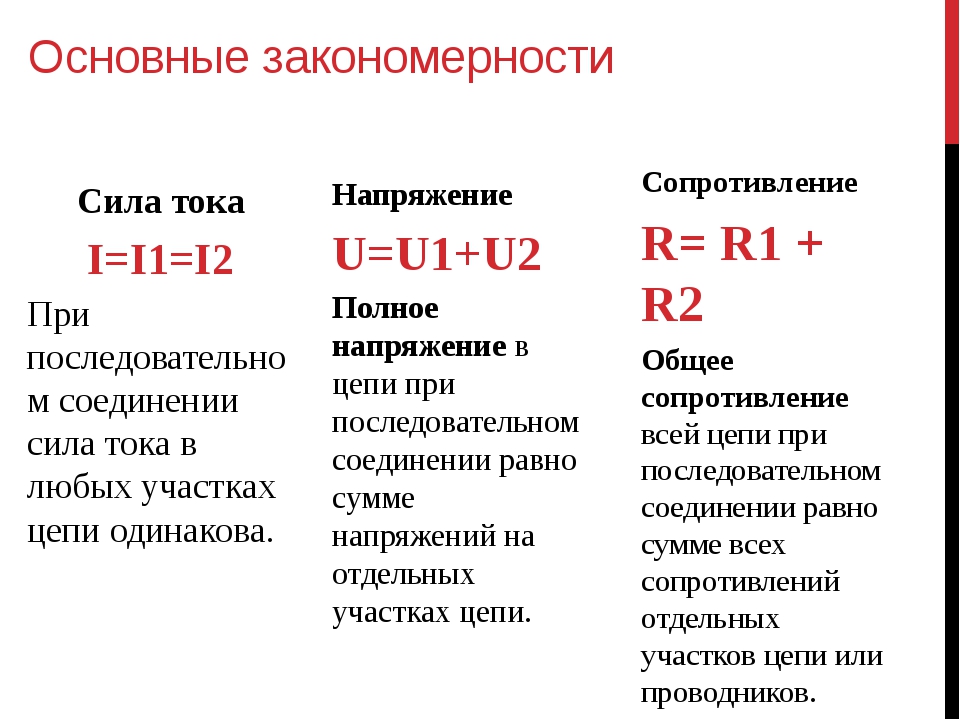

Последовательное соединение.

1. Сила тока во всех последовательно соединенных участках цепи одинакова:

I1=I2=I3=…=In=…

2. Напряжение в цепи, состоящей из нескольких последовательно соединенных участков, равно сумме напряжений на каждом участке:

U=U1+U2+…+Un+…

3. Сопротивление цепи, состоящей из нескольких последовательно соединенных участков, равно сумме сопротивлений каждого участка:

R=R1+R2+…+Rn+…

Если все сопротивления в цепи одинаковы, то:

R=R1. N

При последовательном соединении общее сопротивление увеличивается (больше большего).

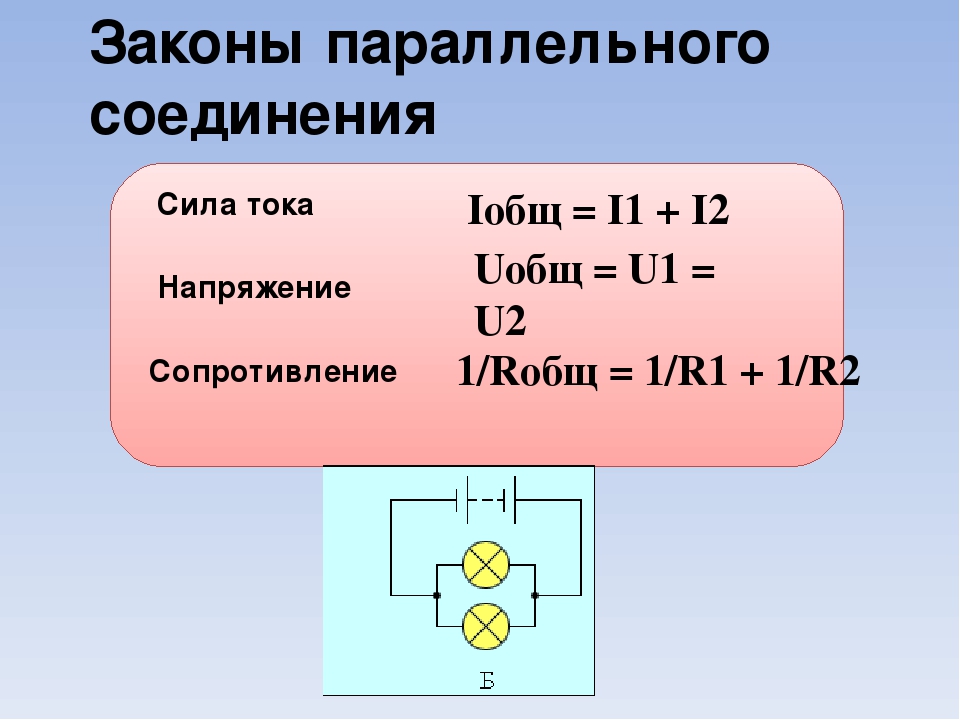

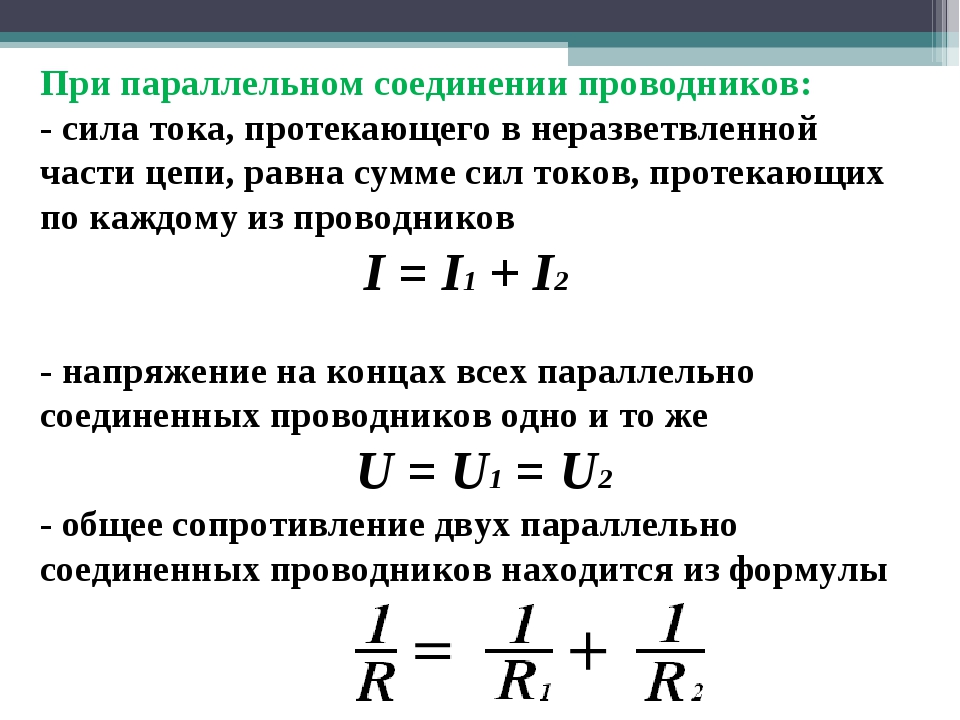

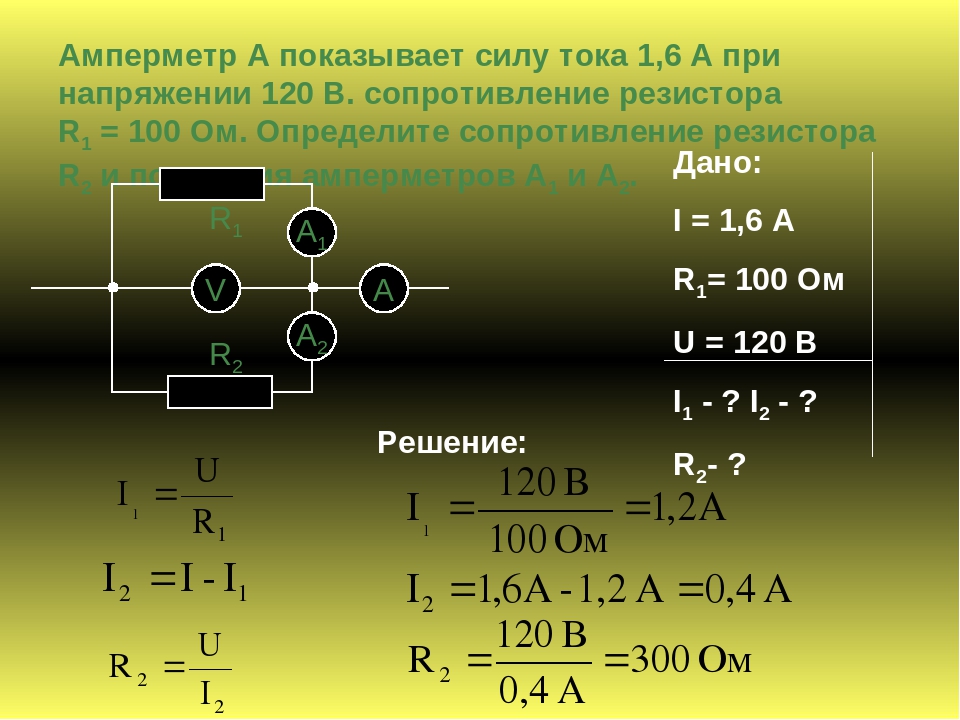

Параллельное соединение.

1. Сила тока в неразветвленном участке цепи равна сумме сил токов во всех параллельно соединенных участках.

I=I1+I2+…+In+…

2. Напряжение на всех параллельно соединенных участках цепи одинаково:

U1=U2=U3=…=Un=…

 3. При параллельном соединении проводников проводимости складываются (складываются величины, обратные сопротивлению):

Если все сопротивления в цепи одинаковы, то:

При параллельном соединении общее сопротивление уменьшается (меньше меньшего).

4. Работа электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме работ на отдельных участках:

A=A1+A2+…+An+…

т.к.  A=I2Rt=I2(R1+R2+…+Rn+…)t.

5. Мощность электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме мощностей на отдельных участках:

P=P1+P2+…+Pn+…

6. Т.к. силы тока во всех участках одинаковы, то:       U1:U2:…:Un:…  = R1:R2:…:Rn:…

Для двух резисторов:  – чем больше сопротивление, тем больше напряжение.

4. Работа электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме работ на отдельных участках:

A=A1+A2+…+An+…

т.к.     .



5. Мощность электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме мощностей на отдельных участках:

P=P1+P2+…+Pn+…

6. Т.к. напряжения на всех участках одинаковы, то:

I1R1= I2R2=…= I3R3=…

Для двух резисторов:  – чем больше сопротивление, тем меньше сила тока.

Электрический ток. Сила тока. Напряжение. Сопротивление

Электрическим током называется упорядоченное движение электрических зарядов. Носителями тока могут быть электроны, ионы, заряженные частицы.

Основной характеристикой тока является сила тока, которая равна величине заряда, прошедшего за 1 секунду через поперечное сечение проводника

. гдеDq – величина заряда;Dt – время прохождения заряда.

Сила тока величина скалярная.

Электрическое напряжение

Этот термин используется как характеристика физической величины, выражающей затраченную работу по переносу пробного единичного электрического заряда из одной точки в другую без изменения характеров размещения остальных зарядов на действующих источниках полей.

Поскольку начальная и конечная точки обладают различными потенциалами энергии, то работа на перемещение заряда, или напряжение, совпадает с соотношением разности этих потенциалов.

Сопротивление ( R ) – название говорит само за себя – физическая величина, характеризующая противодействие проводника электрическому току. Формула, определяющая зависимость напряжения, тока и сопротивления называется закон Ома.

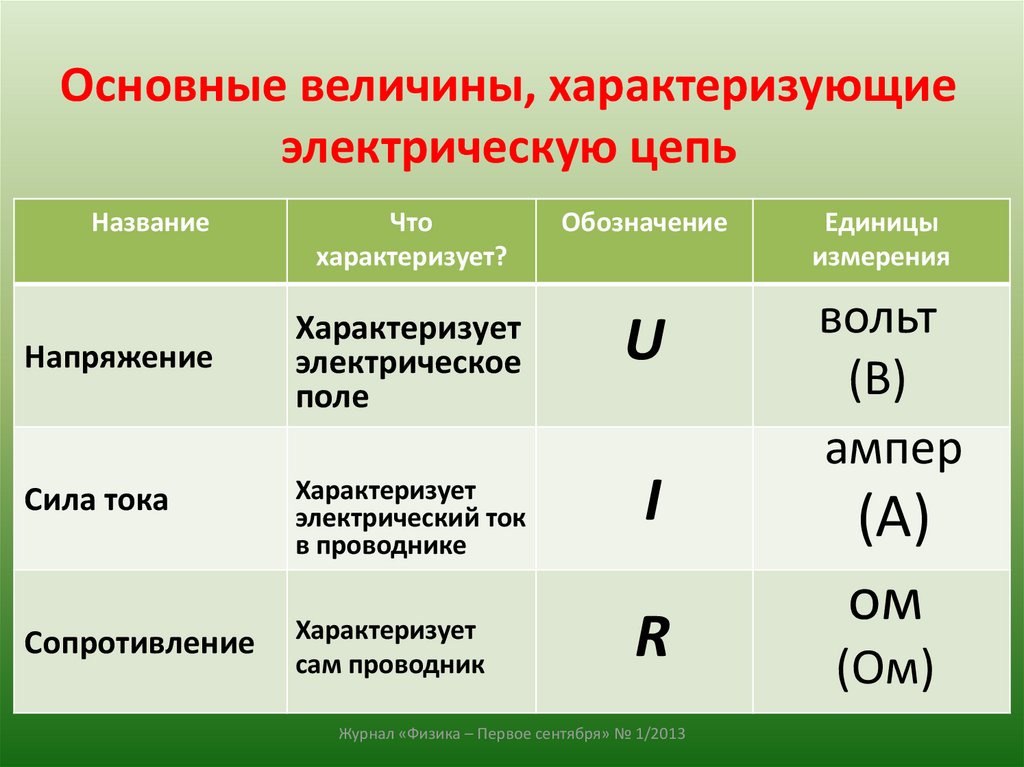

Ток – Ампер (А) Напряжение – Вольт (В) Сопротивление – Ом (Ом).

Закон Ома для полной цепи. Правило Кирхгофа.

Закон Ома для полной цепи – сила тока в цепи пропорциональна действующей в цепи ЭДС и обратно пропорциональна сумме сопротивлений цепи и внутреннего сопротивления источника.

где I – ток, протекающий по цепи;

E – ЭДС, генератора, подключенного к электрической цепи;

R – сопротивление генератора;

г – сопротивление цепи.

Закон Ома для участка цепи. Ток на участке цепи прямо пропорционален напряжению между началом и концом участка и обратно пропорционален сопротивлению участка. Аналитически закон выражается в следующем виде:

,

где I – ток, протекающий на участке цепи;

R – сопротивление участка цепи;

U – напряжение на участке цепи.

Первый закон Кирхгофа. Электрические цепи подразделяют на неразветвленные и разветвленные.

Разветвленной называется такая электрическая цепь, в которой ток от какого-либо источника может идти по различным путям и, в которой, следовательно, имеются точки, где сходятся два и более проводников. Эти точки называютузлами. Токи, текущие к узлу считаются имеющими один знак, а от узла – другой.

Физически первый закон Кирхгофа означает, что движение зарядов в цепи происходит так, что ни в одном из узлов они не скапливаются.

Второй закон Кирхгофа устанавливает связь между ЭДС, токами и сопротивлениями в любом замкнутом контуре, который можно выделить в рассматриваемой цепи.

В соответствии со вторым законом Кирхгофа алгебраическая сумма ЭДС, действующих в любом контуре разветвленной электрической цепи, равна алгебраической сумме падений напряжений на всех сопротивлениях контура

,

Ток, сопротивление, напряжение и мощность

Текущий
Ток – это мера потока электрического заряда через материал. Материал, который может переносить поток заряда, называется проводником. Ток определяется как количество заряда, которое проходит через проводник за определенное время. Единицей измерения тока является ампер (A), который равен одному кулону в секунду (кулон – единица заряда),

Символ I используется для обозначения тока (хотя J часто используется в инженерные источники).Ток I через проводник зависит от его площади A , концентрации n носителей заряда, величины заряда q каждого носителя и величины их средней (или «дрейфующей») скорости. v d ,

Плотность тока – это количество тока, протекающего через проводник, деленное на его площадь,

Направление потока определяется в терминах потока положительных зарядов (даже если фактические носители заряда отрицательны).Единица измерения плотности тока – Амперы на квадратный метр (А / м 2 ).

Удельное сопротивление
Некоторые проводники переносят заряд легче, чем другие. Удельное сопротивление материала описывает, насколько легко может течь заряд. Хорошие проводники имеют небольшое удельное сопротивление, а хорошие изоляторы – большое. Удельное сопротивление ρ (греческая буква «ро») равно величине электрического поля в материале, деленной на плотность тока,

Единицей измерения величины электрического поля является вольт на метр (В / м). ), а единицей измерения плотности тока является ампер на квадратный метр (А / м 2 ), поэтому единицей измерения удельного сопротивления является вольт-метр на ампер,

Многие проводники подчиняются закону Ома.Материалы, которые подчиняются закону Ома, имеют постоянное удельное сопротивление независимо от значений электрического поля E и плотности тока J. Формулы, относящиеся к цепям, верны для «омических» материалов, а «неомические» материалы в этом курсе не обсуждаются.

Удельное сопротивление омического проводника зависит от температуры материала. Зависящее от температуры удельное сопротивление ρ (T) можно найти по формуле:

Эта формула требует ρ 0 , удельного сопротивления при эталонной температуре T 0 .Температурный коэффициент удельного сопротивления α различен для каждого материала. Для температур в градусах Цельсия (℃) температурный коэффициент удельного сопротивления имеет единицы: 1 / ℃ = (℃) (-1)

Сопротивление
Удельное сопротивление – это свойство материала, а сопротивление – это свойство определенного куска этого материала. Сопротивление отрезка проводника зависит от его длины L, площади A и удельного сопротивления ρ,

Единицей измерения сопротивления является Ом, который обозначается греческой буквой Ω («омега»).Один Ом равен одному Вольту на Ампер,

Сопротивление зависит от температуры так же, как и удельное сопротивление,

Для этой формулы требуется R 0 , сопротивление при эталонной температуре T 0 . Температурный коэффициент α отличается для каждого материала, как описано в разделе Сопротивление .

Резистор – это устройство, которое используется в электрических цепях и имеет определенное фиксированное сопротивление. Резисторы изготавливаются путем выбора куска материала с определенным удельным сопротивлением, длиной и площадью и обертывания его изолятором с проводами, выходящими из каждого конца.На принципиальных схемах он представлен символом

Напряжение
Напряжение – это разница в электрическом потенциале между двумя точками. Если электрическое поле однородно через проводник, разность потенциалов будет равна,

Используя уравнения в Ток, Удельное сопротивление, и Сопротивление секций, можно найти другое уравнение для разности потенциалов,

Уравнение V = IR означает, что разность потенциалов или напряжение на резисторе можно найти, умножив его сопротивление на ток, протекающий через него.Единицей измерения разности потенциалов является вольт (В), который равен джоуля на кулон (Дж / Кл).

Источник напряжения – это устройство, используемое в электрических цепях, которое имеет фиксированную разность потенциалов между его концами. Источником напряжения может быть батарея или другой источник постоянного тока с фиксированной разностью потенциалов. На принципиальных схемах он представлен символом

. Если концы источника напряжения соединены через цепь с любым количеством резисторов или других компонентов, образуется полная цепь, и ток может течь от одной клеммы к другой. другой.Если ток течет, он будет одинаковым на обоих выводах источника напряжения.

Источник напряжения, который является частью полной схемы, может создавать электродвижущую силу, которая обозначается символом ε («скрипт e»). Единицей измерения электродвижущей силы является вольт (В), который равен джоуля на кулон (Дж / Кл). Для идеального источника электродвижущая сила равна разнице напряжений,

Настоящие источники, такие как батареи, не идеальны, поэтому существует некоторое внутреннее сопротивление.Если внутреннее сопротивление батареи равно r, то разница напряжений на батарее равна

Это также называется напряжением на клеммах батареи. Если полная цепь сделана с использованием резистора с сопротивлением R, ток, протекающий через цепь, можно найти с помощью уравнения V = IR,

Ток равен электродвижущему. сила источника, деленная на полное сопротивление цепи.

Мощность
Мощность (P) – это мера скорости, с которой энергия передается или используется элементом схемы. Источники напряжения обеспечивают питание, а резисторы используют мощность (рассеивая ее в виде тепла). Мощность равна напряжению на элементе схемы, умноженному на ток, протекающий через него,

Единицей измерения мощности является ватт (Вт), который равен джоулям в секунду,

Это соотношение может быть определяется по формуле для мощности:

Мощность, потребляемая или рассеиваемая резистором, может быть найдена по формуле V = IR.Эта формула может использоваться для замены напряжения или тока в формуле мощности,

,

и

Выходная мощность батареи с внутренним сопротивлением может быть найдена по формуле V = ε-Ir и формула для мощности,

Напряжение, ток, сопротивление и закон Ома | ОРЕЛ

С возвращением, молодой мастер электроники. В нашем предыдущем блоге мы узнали о простой схеме и ее месте в нашем мире электроники.Но чтобы понять истинную сущность электричества, нужно понять, как управлять и измерять напряжение, ток и сопротивление. Вот где приходит этот блог. Мы поднялись на самые высокие вершины, чтобы найти правильную аналогию, объясняющую природу того, как электричество работает в цепи. И вместо того, чтобы проводить еще одну аналогию с водой, мы подумали, что будем более личными, с нашими телами в движении.

Напряжение – все дело в потенциале

Представьте, что вы просыпаетесь утром.Вы лежите в постели, хотите еще несколько часов поспать, но знаете, что настало время для страшной утренней пробежки. Вы знаете, что это хорошо для вас, и вы будете чувствовать себя прекрасно, когда начнете двигаться, но каждое утро вам нужно делать выбор. Вы можете либо остаться в постели и поспать немного дольше, либо встать и начать двигаться.

Это сущность напряжения; все дело в разнице потенциалов. У всех нас есть потенциал, и когда дело доходит до бега, этот потенциал заключается в выборе: бежать или спать.Если вы не решите бегать сегодня утром, ваш потенциал будет бездействовать, но если вы это сделаете, то этот потенциал вырвется наружу, побуждая вас бежать на несколько миль и заряжая энергией остаток дня.

Напряжение в электросети

Подобно наличию потенциала движения или отсутствия, напряжение накапливает электрическую энергию с потенциалом движения . Именно эта сила напряжения побуждает электроны течь по цепи и заставляет их работать час за часом.

Voltage ждет нас повсюду, чтобы использовать его потенциал. Посмотрите на каждую неиспользуемую розетку в вашем доме – в розетках гудит напряжение, готовые сделать за вас работу. Но, как и при выборе бежать, у вас есть выбор, подключать ли этот источник напряжения к вашей розетке. Если оставить его в покое, то напряжение останется там, где оно есть, никогда не реализуя свой полный потенциал.

В электрической цепи напряжение измеряется путем определения с помощью мультиметра так называемой разности потенциалов между двумя точками.Возьмем, например, 9-вольтовую батарею. Если вы измеряете положительный и отрицательный полюс, вы получите разность потенциалов 9 вольт (или близкую к ней). Положительный конец измеряется при 9 В, а отрицательный конец – при 0 В. Минус два числа, и вы получите свою разность потенциалов.

Вы можете использовать мультиметр, чтобы быстро измерить напряжение или разность потенциалов в батарее. (Источник изображения)

Напряжение бывает двух разных форм: постоянного (постоянного тока) напряжения, которое обеспечивает постоянный поток отрицательного электричества, или переменного (переменного тока) напряжения, которое постоянно переключается с отрицательного на положительное.Вот символы, которые вы хотите найти на схеме для постоянного, переменного напряжения и батареи:

Вот некоторые символы напряжения, на которые следует обратить внимание на следующей схеме: батареи, постоянный и переменный ток.

Отец напряжения – Алессандро Вольта

Человек часа, которому приписывают открытие напряжения – Алессандро Вольта (Источник изображения)

Человеком, первым обнаружившим напряжение, был итальянский физик Алессандро Вольта. Он также обнаружил массу других интересных вещей, в том числе:

  • Обнаружение того, что, если вы смешиваете метан с воздухом, вы можете создать электрическую искру, которая положила начало знаменитому теперь двигателю внутреннего сгорания.
  • Обнаружение того, что электрический потенциал, хранящийся в конденсаторе, пропорционален его электрическому заряду.
  • Вольте также приписывают создание первой электрической батареи, названной Voltaic Pile, которая позволила ученым того времени создать устойчивый поток электронов.

Пример гальванической батареи, впервые созданной Вольтой, позволяющей ученым создавать устойчивый поток электронов. (Источник изображения)

Однако

Volta не был лишен своих причуд.Пока ему не исполнилось четыре года, он не произнес ни слова, и его родители опасались, что он либо умственно отсталый. Хорошо, что они ошибались!

Ток – плывя по течению

Возвращаясь к нашей аналогии с бегом, представьте, что вы сделали выбор в пользу утренней пробежки. Вы в обуви и шортах и ​​выходите за дверь, чтобы отправиться в путь. На этом этапе у вас есть какое-то движение, когда вы начинаете бег, поток.

Вот ток, движущийся в наших телах, кто знал, что электричество может быть таким личным?

Может быть, через час пробежки вы начнете бежать, готовые пробежать мили.Когда вы бежите, ваши умные часы точно измеряют, как далеко вы прошли и как быстро вы прошли. Этот процесс запуска и измерения процесса – вот что такое Current .

Ток в электричестве

Как и шаги для завершения утренней пробежки, ток – это постоянное движение или поток электричества в цепи . Электрический ток, протекающий по вашей цепи, всегда измеряется в амперах или амперах. Но что держит этот ток в движении?

Это напряжение, о котором мы говорили ранее.Точно так же, как вам нужно сказать себе, чтобы продолжать бегать, когда вы устали, напряжение является движущей силой тока, которая поддерживает его движение. Есть две школы мысли о том, как ток течет в цепи; Обычный поток или Электронный поток , давайте посмотрим на оба:

Обычный поток – Обычный поток был первым в период научных открытий, когда люди не понимали электроны и то, как они текут в цепи. В рамках этой модели предполагалось, что электричество перетекает с положительного на отрицательный.

Обычный поток с электричеством, протекающим с положительной стороны на отрицательную сторону батареи.

Вы все еще увидите, что этот менталитет используется в схемах и сегодня, и хотя он не совсем точен, его немного легче понять, чем Electron Flow. В конце концов, если мы вернемся к нашей аналогии с бегом, вы начнете с положительного источника энергии и бежите, пока энергия не иссякнет. Это отношение положительное к отрицательному, как и многое в жизни.

Электронный поток – Электронный поток был продолжением обычного потока. Эта модель точно описывает электроны как движущиеся в противоположном направлении, от отрицательного к положительному. Поскольку электроны по своей природе отрицательны, они всегда будут выходить из отрицательного и бесконечно пытаться найти свой путь к положительной стороне источника питания с низким напряжением.

И более текущий поток электронов, при этом электроны текут, как в действительности, от отрицательного к положительному.

Имеет ли значение, каким образом вы показываете ток, протекающий в цепи? Не совсем. Вы, вероятно, увидите, что это представлено в обоих направлениях, если взглянуть на множество схем. Взгляните на диоды или транзисторы на следующей схеме, которую вы исследуете; все они будут указывать в направлении обычного потока.

Человек, стоящий за течением – Андре-Мари Ампер

Андре-Мари Ампер, самоучка, человек , совершивший гораздо больше, чем просто открытие Ампера.(Источник изображения)

Ампер был французским физиком и математиком, а также одним из основоположников науки о классическом электромагнетизме. Вы можете поблагодарить Ampere за несколько замечательных вещей, в том числе:

  • Его главное открытие – демонстрация того, что провод, по которому проходит электрический ток, может притягивать или отталкивать другой провод, по которому также течет ток, без использования физических магнитов.
  • Он также был первым, кто высказал идею о существовании частицы, которую мы все признаем электроном.
  • Он также организовал химические элементы по их свойствам в периодической таблице за полвека до появления современной периодической таблицы.

Интересный факт об образовании Ампера – у него не было никакого формального образования! Вместо этого отец позволял ему делать то, что ему заблагорассудится, узнавая все, что угодно. Хотя это могло вызвать лень и чрезмерное увлечение видеоиграми у остальных из нас, Ампер обнаружил естественную любовь к знаниям, поглощая столько книг из семейной библиотеки, сколько мог, и даже заучивая страницы из энциклопедии.

Сопротивление – это материальный мир

Наша последняя концепция – Сопротивление. Представьте себя снова на беговой дорожке, по какой поверхности вы бежите? Если вам повезет, то вы, возможно, путешествуете по мягкой траве или грунтовой дороге. Или, может быть, вы предпочитаете твердость улицы или тротуара. Но что, если он начнет литься наружу? Тогда вы можете застрять в густой грязи

Независимо от того, по какой дороге вы бежите, ваши ноги сталкиваются с некоторым сопротивлением, когда вы продолжаете двигаться вперед.Естественно, не все пути сопротивления созданы равными. Бег по грязи значительно снижает вашу способность к бегу по сравнению с бегом по грунтовой дороге или улице. В этом вся суть сопротивления, тяга и тяга материального мира.

Сопротивление электричеству

Какой бы материал ни проходил через электричество, он всегда будет сталкиваться с трением, препятствующим его движению. Проще говоря, сопротивление замедляет ток . Хотя в электрической цепи есть определенные компоненты, такие как резистор, единственная задача которого – сопротивление электричеству, любой физический материал будет оказывать некоторое сопротивление.

Вы обнаружите, что сопротивление измеряется в Ом Ом, и оно напрямую связано с током и напряжением. Вот простой пример: чем больше у вас сопротивление, тем меньше тока может протекать по цепи. Это похоже на бег: чем гуще грязь, тем медленнее ты будешь бежать. Обратное также работает, если вы увеличиваете напряжение, чтобы ваш ток двигался быстрее, чем ваше сопротивление будет иметь меньшее влияние на вашу схему.

Мастер сопротивления – Георг Симон Ом

Георг Ом – Человек, который объединил напряжение, , ток и сопротивление в знаменитом теперь законе Ома.(Источник изображения)

Г-н Ом был немецким физиком и математиком, и именно в те годы, когда он был школьным учителем, он начал свои исследования с использованием новой электрической батареи, изобретенной Вольтой. С помощью собственного оборудования Ом смог обнаружить прямую зависимость между напряжением, приложенным к проводнику (например, медному проводу), и возникающим в результате электрическим током. Это стало известно как известный ныне закон Ома, на который мы все сегодня полагаемся.

Интересно отметить, что Ом представил свои открытия в своей первой книге «Гальваническая цепь, исследуемая математически», но колледж, в котором он работал в то время, не заботился об этом.Так что же сделал Ом? Он ушел в отставку и устроился на новую работу в Политехническую школу Нюрнберга. К счастью, именно здесь его работа привлекла заслуженное внимание.

Объединяем все вместе с законом Ома

Хорошо, пришло время объединить все наши концепции. Вот с чем нам предстоит работать:

  • Напряжение (В) – это накопленное электричество, имеющее потенциал для движения. Когда этот потенциал активируется, напряжение действует как своего рода давление, проталкивая ток по цепи.
  • Ток (I) – Какой поток электричества в цепи. Его можно измерить непосредственно в амперах, и есть две школы мысли о том, как протекает ток – обычный поток и электронный поток.
  • Сопротивление (R) – Сопротивление, с которым электричество сталкивается, просто протекая через какой-то физический материал. Измеряется в Ом.

Собирая все это вместе, мы приходим к закону Ома:

В этом уравнении V = напряжение, I = ток и R = сопротивление.Гибкость закона Ома впечатляет, и его можно использовать для нахождения любого из этих трех значений, когда известны только два из них. Давайте рассмотрим пример, чтобы увидеть, как это работает.

Использование треугольника Ома

Посмотрите на треугольник Ома ниже. Он дает простое и наглядное представление о том, как можно манипулировать законом Ома, чтобы получить нужные ответы. Чтобы использовать его, все, что вам нужно сделать, это скрыть букву значения, которое вам нужно выяснить, а оставшиеся буквы покажут вам, как этого добиться.

Треугольник Ома, ваш удобный инструмент, чтобы точно определить, какой вариант закона Ома необходимо использовать.

Взгляните на схему ниже. У нас есть батарея 9V, подключенная к светодиоду и резистору. Единственная проблема заключается в том, что нам нужно выяснить, каково значение резистора.

Наша тренировочная схема, чтобы познакомиться с законом Ома. Мы можем использовать известные значения ампер и вольт, чтобы получить значение резистора.

Для этого давайте посмотрим на треугольник Ома.Закрыв R, мы видим, что у нас V над I или V, деленное на I. Итак, разделив эти два числа, мы получим номинал нашего резистора. Давайте подставим эти числа в это уравнение: R = V / I.

  • Начнем с самого очевидного, у нашей батареи напряжение 9 вольт.
  • Глядя на техническое описание нашего светодиода, мы можем увидеть рекомендуемый максимальный ток 16 мА (миллиампер), который преобразуется в 0,016 ампер.
  • Подставляя эти два числа в наше уравнение, мы получаем R = 9V / 0.016A, что равно 473,68. Это означает, что для включения светодиода нам понадобится резистор на 473 Ом!

Сопротивление бесполезно

Понимать, как напряжение, ток и сопротивление работают вместе, было не так уж сложно, не так ли? Надеемся, что в следующий раз, когда вы отправитесь на утреннюю пробежку, у вас будет новый взгляд на электричество. Почувствуйте, как ваши ноги летят по тротуару или грязи, и помните, что это сопротивление. А когда вы проверяете, как далеко вы пробежали, то наблюдаете за движущимся потоком! И та сила, которая вытащила тебя из постели и заставила бежать? Напряжение.

Готовы сделать свою первую схему сегодня? Попробуйте Autodesk EAGLE бесплатно!

Зависимость тока от напряжения – разница и сравнение

Связь между напряжением и током

Ток и напряжение – две фундаментальные величины в электричестве. Напряжение – это причина, а ток – это следствие.

Напряжение между двумя точками равно разности электрических потенциалов между этими точками. На самом деле это электродвижущая сила (ЭДС), ответственная за движение электронов (электрический ток) по цепи.Поток электронов, приводимый в движение напряжением, называется током. Напряжение представляет собой потенциал каждого кулоновского электрического заряда для выполнения работы.

В следующем видео объясняется взаимосвязь между напряжением и током:

Схема

Электрическая цепь с источником напряжения (например, аккумулятором) и резистором.

Источник напряжения имеет две точки с разностью электрических потенциалов. Когда между этими двумя точками существует замкнутый контур, он называется цепью, и ток может течь.При отсутствии цепи ток не будет течь, даже если есть напряжение.

Обозначения и единицы

Заглавная курсивная буква I обозначает ток. Стандартная единица измерения – Ампер (или Ампер), обозначаемая буквой A. Единица измерения тока в системе СИ – кулонов в секунду .

1 ампер = 1 кулон в секунду.

Один ампер тока соответствует одному кулону электрического заряда (6,24 x 10 18 носителей заряда), проходящего мимо определенной точки в цепи за одну секунду.Устройство, используемое для измерения тока, называется Амперметр .

Заглавная курсивная буква В обозначает напряжение.

1 вольт = 1 джоуль / кулон.

Один вольт перемещает один кулон (6,24 x 10 18 ) носителей заряда, например электронов, через сопротивление в 1 Ом за одну секунду. Вольтметр используется для измерения напряжения.

Поля и интенсивность

Электрический ток всегда создает магнитное поле.Чем сильнее ток, тем сильнее магнитное поле.

Напряжение создает электростатическое поле. По мере увеличения напряжения между двумя точками электростатическое поле становится более интенсивным. По мере увеличения расстояния между двумя точками, имеющими заданное напряжение по отношению друг к другу, интенсивность электростатического заряда между точками уменьшается.

Последовательные и параллельные соединения

В последовательной цепи

Напряжения суммируются для компонентов, соединенных последовательно.Токи одинаковы во всех компонентах, соединенных последовательно.

Электрические компоненты в последовательном соединении

Например, если батарея 2 В и батарея 6 В подключены последовательно к резистору и светодиоду, ток через все компоненты будет одинаковым (скажем, 15 мА), но напряжения будут разными (5 В на резисторе и 3 В на светодиод). Эти напряжения складываются с напряжением батареи: 2 В + 6 В = 5 В + 3 В.

В параллельной цепи

Токи суммируются для компонентов, соединенных параллельно.Напряжения одинаковы на всех компонентах, подключенных параллельно.

Электрические компоненты при параллельном подключении

Например, если одни и те же батареи подключены к резистору и светодиоду параллельно, напряжение на компонентах будет одинаковым (8 В). Однако ток 40 мА через аккумулятор распределяется по двум путям в цепи и прерывается до 15 мА и 25 мА.

Список литературы

Ток и сопротивление

Электрические цепи с движущимися зарядами – обычное дело в нашем технологическом обществе.Ток, сопротивление и электродвижущая сила – понятия, необходимые для описания этих цепей.

Текущий

Ток (I) – это количество заряда за время, которое проходит через область, перпендикулярную потоку:

Ток измеряется в единицах СИ – амперы (A), и

.

Это определение тока может применяться к зарядам, движущимся в проводе, в электролитической ячейке или даже в ионизированных газах.

При визуализации заряда, протекающего по цепи, неточно на , чтобы представить электроны, движущиеся очень быстро по цепи. Средняя скорость или скорость дрейфа ( v b ) отдельных зарядов мала; электроны проводимости в медной проволоке движутся со скоростью 10 –4 м / с. Формула

, где q – заряд электрона, A – площадь поперечного сечения провода, а n – количество электронов проводимости на кубический метр.При такой скорости время прохождения 10 см составляет около 11 минут. Из опыта очевидно, что лампочка загорится не так долго после включения выключателя. Когда цепь замыкается, все распределение зарядов почти немедленно реагирует на электрическое поле и приводится в движение почти одновременно, даже если отдельные заряды движутся медленно.

Батарея обеспечивает напряжение (В) между своими выводами. Электрическое поле, созданное в проводе, подключенном к клеммам батареи, вызывает протекание тока, которое возникает, когда ток имеет полный проводящий путь от одной клеммы батареи к другой – это называется схемой .По соглашению направление тока во внешней цепи (не в батарее) является направлением движения положительных зарядов. В металлах электроны являются движущимися зарядами, поэтому определение направления тока противоположно действительному течению отрицательных зарядов в проводе. (Примечание: электрические поля не обнаруживаются в проводниках со статическими зарядами, как показывает закон Гаусса, но электрические поля могут существовать в проводнике, когда заряды находятся в движении.)

Разность потенциалов между клеммами аккумулятора при отсутствии тока называется электродвижущей силой (ЭДС).Исторический термин эдс является неправильным, потому что он измеряется в вольтах, а не в единицах силы, но терминология все еще широко используется.

Сопротивление и удельное сопротивление

Экспериментальным путем было обнаружено, что ток в проводниках пропорционален напряжению. Константа пропорциональности – это сопротивление в цепи. Это соотношение называется законом Ома : V = IR . Сопротивление измеряется в омах ( Вт, ): ом равен 1 вольт / 1 ампер.

Сопротивление проводника зависит от его длины (l) , площади поперечного сечения (A) и его удельного сопротивления ( r ). Удельное сопротивление для конкретного проводника можно найти в таблице свойств материалов. Единица измерения удельного сопротивления – ом-метр. Сопротивление току в проводнике возникает из-за того, что потоку движущихся зарядов препятствует материал провода. Интуитивно понятно, что сопротивление должно увеличиваться с увеличением длины провода, быть обратно пропорциональным площади поперечного сечения (меньшее сопротивление для большей площади) и зависеть от материала провода.Отношение между сопротивлением и удельным сопротивлением равно

.

Примечание : Резистор – это особый электронный компонент, единственная функция которого – сопротивление току. Сопротивление генерируется любым препятствующим током, например, лампочкой или нагревательным элементом.

Электроэнергетика и энергия

На рисунке 1 показана простая схема батареи с проводами, соединяющими ее с лампочкой. Нить накала лампы представляет собой сопротивление, показанное в цепи как R рядом с символом сопротивления.Обозначение напряжения батареи – ε. Предположим, что сопротивление в соединительных проводах незначительно, так что лампочка фактически является единственным сопротивлением в цепи. Аккумулятор обеспечивает постоянную разность потенциалов, например, 6 вольт. Когда ток проходит через лампочку, заряды переходят от более высокого потенциала к более низкому с разницей в 6 вольт. Энергия преобразуется в свет и тепло с помощью нити накала лампы.

Рисунок 1

Простая схема с лампочкой в ​​виде резистора R .

Норма расхода энергии – мощность , задаваемая любым из трех выражений:

Мощность измеряется в ваттах (Вт):


Ампер или вольт убивают вас?

Вас убивают вольт или ампер? Напряжение, ток и сопротивление (2014 г.) от RimstarOrg (5:15 мин.).

Есть старая поговорка: «Убивает не вольт, а ток». В каком-то смысле это правда. Но это еще не все!

Но подождите.Что такое вольт и ампер? Ампер (А) – это единица измерения электрического тока. Электрический ток – это поток отрицательно заряженных электронов мимо заданного места в течение определенного периода времени.

Поток электронов создает ток. Но это не происходит само по себе. Ему нужна энергия. Количество энергии в каждой единице электрического заряда называется напряжением . Вольт (В) – единица измерения напряжения.

Вы когда-нибудь наблюдали, как вода течет по трубе? Иногда может течь быстро.Иногда может течь медленно. Это зависит от напора воды.

Представьте, что электрический ток – это водопровод. Усилители были бы подобны объему воды. Вольт как давление воды. Таким образом, усилители измеряют количество электричества в токе. Вольт измеряет силу этого электричества.

Знаете ли вы, что ваше тело тоже использует электричество? Ваши мышцы, легкие и сердце нуждаются в электричестве, чтобы они могли нормально работать. Электрический ток хорошо проходит через вашу кровь.Но они с трудом проходят через вашу кожу. Можно сказать, что ваша кожа сопротивляется потоку электронов. Другими словами, ваша кожа – это резистор . Это помогает сохранить ваше тело в безопасности.

Когда напряжение тока повышается, сопротивление вашей кожи понижается. Это позволяет большему току проходить через вашу кожу. Кто-нибудь когда-нибудь говорил вам не прикасаться к токоведущему проводу вышедшей из строя линии электропередачи? Это потому, что его напряжение очень сильное. Фактически, его напряжение будет достаточно высоким, чтобы преодолеть сопротивление вашей кожи.Он может попасть через кожу в кровеносные сосуды. Если уровень усилителя достаточно высок, это может серьезно повредить ткани вашего тела. Это могло даже убить тебя!

Линию электропередачи повредило упавшее дерево (Источник: соляризация с iStockphoto).

Если ваша кожа влажная, ее сопротивление будет еще ниже. Кто-нибудь когда-нибудь говорил вам не играть в луже во время грозы? Или кто-нибудь сказал вам не прикасаться к электрическим устройствам, когда у вас мокрые руки? Теперь вы знаете почему!

Итак, опасны ли вольты или амперы? Ответ – оба!

Electric Power – Summary – The Physics Hypertextbook

  • … электрическое сопротивление
  • electric power
  • circuit-r…
The Physics Hypertextbook
© 1998–2021 Glenn Elert
Автор, иллюстратор, веб-мастер

Нет постоянных условий .

  1. Механика
    1. Кинематика
      1. Движение
      2. Расстояние и перемещение
      3. Скорость и скорость
      4. Разгон
      5. Уравнения движения
      6. Свободное падение
      7. Графики движения
      8. Кинематика и расчет
      9. Кинематика в двух измерениях
      10. Снаряды
      11. Параметрические уравнения
    2. Dynamics I: Force
      1. Сил
      2. Сила и масса
      3. Действие-реакция
      4. Вес
      5. Динамика
      6. Статика
      7. Трение
      8. Силы в двух измерениях
      9. Центростремительная сила
      10. Кодовые ссылки
    3. Энергия
      1. Работа
      2. Энергия
      3. Кинетическая энергия
      4. Потенциальная энергия
      5. Сохранение энергии
      6. Мощность
      7. Машины простые
    4. Dynamics II: Импульс
      1. Импульс и импульс
      2. Сохранение импульса
      3. Импульс и энергия
      4. Импульс в двух измерениях
    5. Вращательное движение
      1. Кинематика вращения
      2. Инерция вращения
      3. Вращательная динамика
      4. Статика вращения
      5. Угловой момент
      6. Энергия вращения
      7. Прокатный
      8. Вращение в двух измерениях
      9. Сила Кориолиса
    6. Планетарное движение
      1. Геоцентризм
      2. Гелиоцентризм
      3. Всеобщая гравитация
      4. Орбитальная механика I
      5. Гравитационная потенциальная энергия
      6. Орбитальная механика II
      7. Гравитация вытянутых тел
    7. Периодическое движение
      1. Пружины
      2. Генератор простых гармоник
      3. Маятники
      4. Резонанс
      5. Эластичность
    8. Жидкости
      1. Плотность
      2. Давление
      3. Плавучесть
      4. Расход жидкости
      5. Вязкость
      6. Аэродинамическое сопротивление
      7. Режимы потока
  2. Теплофизика
    1. Тепло и температура
      1. Температура
      2. Тепловое расширение
      3. Атомная природа материи
      4. Закон о газе
      5. Кинетико-молекулярная теория
      6. Фазы
    2. Калориметрия
      1. Явное тепло
      2. Скрытое тепло
      3. Химическая потенциальная энергия
    3. Теплопередача
      1. Проводимость
      2. Конвекция
      3. Излучение
    4. Термодинамика
      1. Тепло и работа
      2. Диаграммы давление-объем
      3. Двигатели
      4. Холодильники
      5. Энергия и энтропия
      6. Абсолютный ноль
  3. Волны и оптика
    1. Волновые явления
      1. Природа волн
      2. Периодические волны
      3. Интерференция и суперпозиция
      4. Интерфейсы и барьеры
    2. Звук
      1. Природа звука
      2. Интенсивность
      3. Эффект Доплера (звук)
      4. Ударные волны
      5. Дифракция и интерференция (звук)
      6. Стоячие волны
      7. ударов
      8. Музыка и шум
    3. Физическая оптика
      1. Природа света
      2. Поляризация
      3. Эффект Доплера (световой)
      4. Черенковское излучение
      5. Дифракция и интерференция (свет)
      6. Тонкопленочный интерференционный
      7. Цвет
    4. Геометрическая оптика
      1. Отражение
      2. Преломление
      3. Зеркала сферические
      4. Сферические линзы
      5. Аберрация
  4. Электричество и магнетизм
    1. Электростатика
      1. Электрический заряд
      2. Закон Кулона
      3. Электрическое поле
      4. Электрический потенциал
      5. Закон Гаусса
      6. Проводники
    2. Электростатические приложения
      1. Конденсаторы
      2. Диэлектрики
      3. Аккумуляторы
    3. Электрический ток
      1. Электрический ток
      2. Электрическое сопротивление
      3. Электроэнергия
    4. Цепи постоянного тока
      1. Резисторы в цепях
      2. Батареи в цепях
      3. Конденсаторы в цепях
      4. Правила Кирхгофа
    5. Магнитостатика
      1. Магнетизм
      2. Электромагнетизм
      3. Закон Ампера
      4. Электромагнитная сила
    6. Магнитодинамика
      1. Электромагнитная индукция
      2. Закон Фарадея
      3. Закон Ленца
      4. Индуктивность
    7. Цепи переменного тока
      1. Переменный ток
      2. RC-цепи
      3. Цепи RL
      4. Цепи LC
    8. Электромагнитные волны
      1. Уравнения Максвелла
      2. Электромагнитные волны
      3. Электромагнитный спектр
  5. Современная физика
    1. Теория относительности
      1. Пространство-время
      2. Масса-энергия
      3. Общая теория относительности
    2. Quanta
      1. Излучение черного тела
      2. Фотоэлектрический эффект
      3. Рентгеновские снимки
      4. Антиматерия
    3. Волновая механика
      1. Волны материи
      2. Атомные модели
      3. Полупроводники
      4. Конденсированное вещество
    4. Ядерная физика
      1. Изотопы
      2. Радиоактивный распад
      3. Период полураспада
      4. Энергия связи
      5. Деление
      6. Fusion
      7. Нуклеосинтез
      8. Ядерное оружие
      9. Радиобиология
    5. Физика элементарных частиц
      1. Квантовая электродинамика
      2. Квантовая хромодинамика
      3. Квантовая динамика вкуса
      4. Стандартная модель
      5. Помимо стандартной модели
  6. Фонды
    1. шт.
      1. Международная система единиц
      2. Гауссова система единиц
      3. Англо-американская система единиц
      4. Единицы разного назначения
      5. Время
      6. Преобразование единиц
    2. Измерение
      1. Значащие цифры
      2. По порядку величины
    3. Графики
      1. Графическое представление данных
      2. Линейная регрессия
      3. Подгонка по кривой
      4. Исчисление
    4. Векторы
      1. Тригонометрия
      2. Сложение и вычитание векторов
      3. Векторное разрешение и компоненты
      4. Умножение векторов
    5. ссылку
      1. Специальные символы
      2. Часто используемые уравнения
      3. Физические константы
      4. Астрономические данные
      5. Периодическая таблица элементов
      6. Люди в физике
  7. Назад дело
    1. Предисловие
      1. Об этой книге
    2. Связаться с автором
      1. гленнелерт.нас
      2. Behance
      3. Instagram
      4. Твиттер
      5. YouTube
    3. Аффилированные сайты
      1. hypertextbook.com
      2. midwoodscience.org

Взаимосвязь и разница между напряжением, током и сопротивлением –

Приступая к изучению мира электроники и электричества, очень важно начать с понимания основ напряжения (v), тока (c) и сопротивление (R) .Эти три фундаментальных принципа являются основными строительными блоками, необходимыми для использования электричества. Поначалу эти концепции могут быть трудными для понимания, потому что мы их не видим. Невозможно увидеть невооруженным глазом поток энергии по проводу.

Даже молния в небе, хотя и видимая, на самом деле не является обменом энергии, происходящим от облака к планете. Однако это реакция воздуха на энергию, проходящую через него. Итак, чтобы заметить эту передачу энергии, мы должны использовать инструменты измерения, такие как анализатор спектра, мультиметр и осциллограф.Этот осциллограф используется для визуализации того, что происходит с зарядом в системе. Эта статья расскажет вам об основных отношениях и различиях между напряжением и током, а также о соотношении между током и напряжением.

Связь между напряжением, током и сопротивлением

Основное соотношение между V, I и R в электрической цепи называется законом Ома. . Все материалы состоят из атомов, каждый атом состоит из протонов, нейтронов и электронов. Если протоны имеют положительный электрический заряд, нейтроны не имеют электрического заряда, а электроны имеют отрицательный электрический заряд.Эти трое вместе в атоме. Но если мы отделим их друг от друга, они захотят реформироваться, чтобы проявить потенциал притяжения, называемый разностью потенциалов.

Когда мы строим замкнутую цепь, эти электроны движутся и возвращаются к протонам из-за их притяжения, чтобы создать поток электронов, это называется электрическим током. Электроны не текут свободно из-за ограничения потока электронов, это называется сопротивлением.

Тогда все основные схемы состоят из трех отдельных величин, а именно напряжения, тока и сопротивления.

Электрический заряд

Электричество – это движение электронов, оно создает заряд, который мы можем подключить для выполнения работы, вашего света, телефона, стереосистемы и т. Д. Все они работают с использованием основного источника энергии, то есть движения электронов . Три основных принципа, такие как напряжение, ток и сопротивление, можно обсудить, используя электроны или, точнее, заряд, который они создают. Основное различие между током и напряжением заключается в том, что если приложить разность потенциалов между двумя точками в любом материале, в принципе может существовать ток.

  • Напряжение определяется как разность потенциалов между двумя точками электрического заряда.
  • Ток – это поток электронов
  • Сопротивление определяется как способность материала ограничивать прохождение тока.

Итак, когда мы обсуждаем эти значения, поведение электронов в замкнутой цепи позволяет заряду перемещаться из одного места в другое. Основные компоненты, используемые в схеме, позволяют нам контролировать заряд и использовать его для работы.Итак, баварский ученый Георг Ом изучал электричество. Он описал единицу сопротивления, которая определяется напряжением и током. Разница между напряжением и током и сопротивлением обсуждается ниже.

Перейдите по этой ссылке, чтобы узнать больше о MCQ по закону Ома

Закон Ома

Закон Ома определяется как взаимосвязь между тремя величинами, такими как сопротивление, напряжение и ток. Он выводится по формуле V = IR, где

Закон Ом

  • Напряжение V измеряется в вольтах
  • Ток I измеряется в амперах
  • Сопротивление R измеряется в омах.

В этом уравнении напряжение равно току, умноженному на сопротивление. Используя методы алгебры, мы можем использовать это уравнение в двух вариантах, отдельно для решения тока и напряжения.

V = IR

Из приведенного выше уравнения закона Ома мы можем рассчитать значения тока и напряжения, используя следующие уравнения.
I = V / R
R = V / I
В приведенной ниже схеме есть источники напряжения, сопротивления и тока, а именно батарея для напряжения, лампа является только одним источником сопротивления и тока.Это упрощает применение закона Ома. Если мы знаем любые два значения напряжения, тока и сопротивления, мы можем вычислить третье, используя закон Ома.

Принципиальная электрическая схема V, I и R

В приведенной выше схеме, когда указаны значения напряжения и сопротивления, мы можем вычислить величину тока. Величина тока в приведенной выше цепи составляет
В = 12 В, R = 3 Ом
I = V / R => 12 В / 3 Ом = 4 А

Разница между напряжением, током и сопротивлением

Основное различие между ними в основном заключается в том, что определение напряжения, сопротивления и тока.Различия между V, I и R обсуждаются ниже.

Напряжение определяется как разность зарядов между двумя точками цепи, также называемая электродвижущей силой. Он измеряется в вольтах (1 В = 1 джоуль / кулон (В = Вт / Кл)). Одна точка имеет больше заряда, чем другая. Единица вольт названа в честь изобретения итальянского физика Алессандро Вольта. Термин “вольт” на схемах обозначен буквой V. Измерителем напряжения является вольтметр.Напряжение – это источник, а ток – его результат, это может происходить без тока. Напряжение распределяется по различным электронным компонентам, которые соединены последовательно в цепи, и напряжение в параллельной цепи одинаково для всех компонентов, которые соединены параллельно.

Ток определяется как скорость протекания электрического заряда в цепи. Обозначается символом «I». Единица измерения тока – ампер или сила тока, а 1 ампер = 1 кулон в секунду. Измеритель силы тока – амперметр.Ток одинаков во всех последовательно соединенных компонентах. И ток распределяется при параллельном подключении компонентов.

Перейдите по этой ссылке, чтобы узнать больше о MCQ переменного тока и напряжения.

Сопротивление определяется как сопротивление, которое вещество оказывает протеканию электрического тока. Обозначается буквой R. Единицей измерения сопротивления является ом, а измерителем сопротивления – мультиметр.

Разница между напряжением, током и сопротивлением

При описании разницы между напряжением, сопротивлением и током по общей аналогии используется резервуар для воды. Рассмотрим резервуар для воды на определенной высоте от земли. Внизу этого резервуара для воды есть трубка. В этом резервуаре заряд обозначается количеством воды, напряжение обозначается давлением воды, а ток обозначается потоком воды. Для этого запомните следующие термины: заряд – это вода, напряжение – это давление, а ток – это поток воды.

Общий резервуар для воды

Это все о взаимосвязи и разнице между напряжением, током и сопротивлением. Теперь вы должны понять основные концепции этих трех терминов и то, как они связаны. Закон Ома – это основной принцип анализа электрических цепей. Кроме того, если вы хотите изучить более сложные приложения закона Ома, оставьте свой отзыв в разделе комментариев ниже.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
