Сила тока. Амперметр — урок. Физика, 8 класс.

В процессе своего движения вдоль проводника заряженные частицы (в металлах это электроны) переносят некоторый заряд. Чем больше заряженных частиц, чем быстрее они движутся, тем больший заряд будет ими перенесён за одно и то же время. Электрический заряд, проходящий через поперечное сечение проводника за 1 секунду, определяет силу тока в цепи.

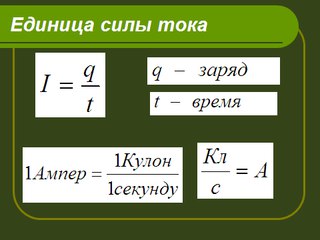

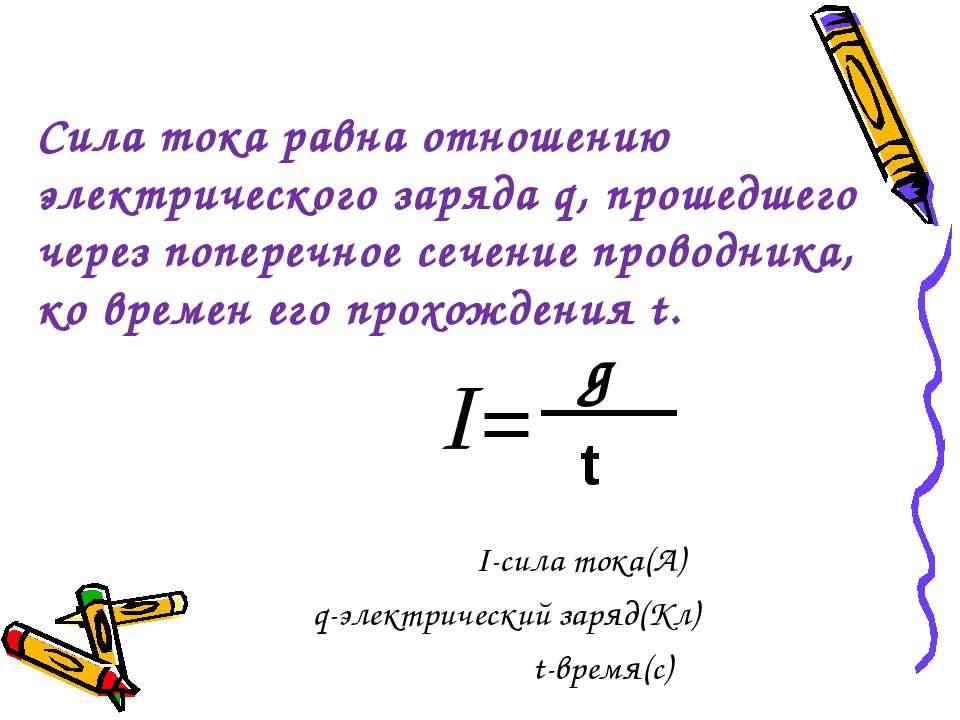

Сила тока \(I\) — скалярная величина, равная отношению заряда \(q\), прошедшего через поперечное сечение проводника, к промежутку времени \(t\), в течение которого шёл ток.
I=qt, где \(I\) — сила тока, \(q\) — заряд, \(t\) — время.
Единица измерения силы тока в системе СИ — \([I]~=~1~A\) (ампер).

В 1948 г. было предложено в основу определения единицы силы тока положить явление взаимодействия двух проводников с током:


при прохождении тока по двум параллельным проводникам в одном направлении проводники притягиваются, а при прохождении тока по этим же проводникам в противоположных направлениях — отталкиваются.




За единицу силы тока \(1~A\) принимают силу тока, при которой два параллельных проводника длиной \(1\) м, расположенные на расстоянии \(1\) м друг от друга в вакууме, взаимодействуют с силой \(0,0000002\)\(H\).

Единица силы тока называется ампером (\(A\)) в честь французского учёного А.-М. Ампера.



Андре-Мари Ампер

(1775 – 1836)



А.-М. Ампер ввёл термины: электростатика, электродинамика, соленоид, ЭДС, напряжение, гальванометр, электрический ток.


Ампер — довольно большая сила тока. Например, в электрической сети квартиры через включённую \(100\) Вт лампочку накаливания проходит ток с силой, приблизительно равной \(0,5A\). Ток в электрическом обогревателе может достигать \(10A\), а для работы карманного микрокалькулятора достаточно \(0,001A\).

Помимо ампера на практике часто применяются и другие (кратные и дольные) единицы силы тока, например, миллиампер (мА) и микроампер (мкА):
\(1 мA = 0,001 A\), \(1 мкA = 0,000001 A\), \(1 кA =1000 A\).
То есть \(1 A = 1000 мA\), \(1 A = 1000000 мкA\), \(1 A = 0,001 кA\).

Если электроны перемещаются в одном направлении, т.е. — от одного полюса источника тока к другому, то такой ток называют постоянным.

Переменным называется ток, сила и направление которого периодически изменяются.

В бытовых электросетях используют переменный ток напряжением \(220\) В и частотой \(50\) Гц. Это означает, что ток за \(1\) секунду \(50\) раз движется в одном направлении и \(50\) раз — в другом. У многих приборов имеется блок питания, который преобразует переменный ток в постоянный (у телевизора, компьютера и т.д.).



Силу тока измеряют амперметром. В электрической цепи он обозначается так:

Амперметр включают в цепь последовательно с тем прибором, силу тока в котором нужно измерить.

Обрати внимание!

Амперметр нельзя подсоединять к источнику тока, если в цепь не подключён потребитель!

Измеряемая сила тока не должна превышать максимально допустимую силу тока для измерения амперметром. Поэтому существуют различные амперметры.



Микроамперметр

Миллиамперметр

Амперметр

Килоамперметр



Различают амперметры для измерения силы постоянного тока и силы переменного тока.

Обозначения диапазона измерения амперметров:

  • «\(~\)» означает, что амперметр предназначен для измерения силы переменного тока;
  • «\(—\)» означает, что амперметр предназначен для измерения силы постоянного тока.

Можно обратить внимание на клеммы прибора. Если указана полярность («\(+\)» и «\(-\)»), то это прибор для измерения постоянного тока.

Иногда используют буквы \(AC/DC\). В переводе с английского \(AC\) (alternating current) — переменный ток, а \(DC\) (direct current) — постоянный ток.

Для измерения силы постоянного тока

Для измерения силы переменного тока



Для измерения силы тока можно использовать и мультиметр. Перед измерением необходимо прочитать инструкцию, чтобы правильно подключить прибор.



Включая амперметр в цепь постоянного тока, необходимо соблюдать полярность (см.схему):
  • провод, который идёт от положительного полюса источника тока, нужно соединять с клеммой амперметра со знаком «\(+\)»;

  • провод, который идёт от отрицательного полюса источника тока, нужно соединять с клеммой амперметра со знаком «\(-\)».

Если полярность на источнике тока не указана, следует помнить, что длинная линия соответствует плюсу, а короткая — минусу.



В цепь переменного тока включается амперметр для измерения переменного тока. Он полярности не имеет.



Амперметр подключается последовательно к тому прибору, на котором измеряется сила тока.

Значение силы тока до прохождения через лампу равно значению силы тока после прохождения через лампу, значит по всей длине электрической цепи сила тока постоянна (при последовательном соединении).

Обрати внимание!

Безопасным для организма человека можно считать переменный ток силой не выше \(0,05~A\), ток силой более \(0,05\)-\(0,1~A\) опасен и может вызвать смертельный исход.

Источники:

http://class-fizika.narod.ru/8_28.htm
http://school.xvatit.com/index.php?title=%D0%A1%D0%B8%D0%BB%D0%B0_%D1%82%D0%BE%D0%BA%D0%B0
http://physics.kgsu.ru/index.php?option=com_content&view=article&id=217&Itemid=72

http://kamenskih3.narod.ru/untitled74.htm



Формула силы тока в физике

Содержание:

Определение и формула силы тока

Определение

Электрическим током называют упорядоченное движение носителей зарядов. В металлах таковыми являются электроны, отрицательно заряженные частицы с зарядом, равным элементарному заряду. Направлением тока считают направление движения положительно заряженных частиц.

Силой тока (током) через некоторую поверхность S называют скалярную физическую величину, которую обозначают I, равную:

$$I=\frac{d q}{d t}$ (1)$

где q – заряд, проходящий сквозь поверхность S, t – время прохождения заряда. {2} d t}(3)$$

Если переменный ток можно представить как синусоидальный:

$$I=I_{m} \sin \omega t$$

то Im – амплитуда силы тока ($\omega$ – частота силы переменного тока).

Плотность тока

Распределение электрического тока по сечению проводника характеризуют при помощи вектора плотности тока ($\bar{j}$). При этом:

$$j_{n}=j \cos \alpha=\frac{d I}{d S}(5)$$

где $\alpha$ – угол между векторами $\bar{j}$ и $\bar{n}$ ( $\bar{n}$ – нормаль к элементу поверхности dS), jn – проекция вектора плотности тока на направление нормали ($\bar{n}$).

Сила тока в проводнике определяется при помощи формулы:

$$I=\int_{S} j d S(6)$$

где интегрирование в выражении (6) проводится по всему поперечному сечению проводника S ($\alpha \equiv 0$)

Для постоянного тока имеем:

$I = jS (7)$

Если рассматривать два проводника с сечениями S1 и S2 и постоянными токами, то выполняется соотношение:

$$\frac{j_{1}}{j_{2}}=\frac{S_{2}}{S_{1}}(8)$$

Сила тока в соединениях проводников

При последовательном соединении проводников сила тока в каждом из них одинакова:

$$I=I_{1}=I_{2}=\cdots=I_{i}(9)$$

При параллельном соединении проводников сила тока (I) вычисляется как сумма токов в каждом проводнике (Ii):

$$I=\sum_{i=1}^{n} I_{i}(10)$$

Закон Ома

Сила тока входит в один из основных законов постоянного тока – закон Ома (для участка цепи):

$$I=\frac{\varphi_{1}-\varphi_{2}+\varepsilon}{R}(11)$$

где $\varphi_{1}$ – $\varphi_{2}$ – разность потенциалов на концах, рассматриваемого участка, $\varepsilon$ – ЭДС источника, который входит в участок цепи, R – сопротивление участка цепи. {6}=(30-6)=24$ (Кл)

Ответ. q=24 Кл

Слишком сложно?

Формула силы тока не по зубам? Тебе ответит эксперт через 10 минут!

Пример

Задание. Плоский конденсатор составлен из двух квадратных пластин со стороной A, находящихся на расстоянии dдруг от друга. Этот конденсатор подключен к источнику постоянного напряжения U. Конденсатор погружают в сосуд с керосином (пластины конденсатора вертикальны) со скоростью v=const. Какова сила тока, которая будет течь по подводящим проводам в описанном выше процессе. Считать, что диэлектрическая проницаемость керосина равна $\varepsilon$.

Решение. Основой для решения задачи станет формул для вычисления силы тока вида:

$$I=\frac{d q}{d t}(2.1)$$

При погружении в керосин на глубину xописанной выше системы мы получаем два конденсатора, соединенных параллельно (над керосином и в керосине) рис. 2. Для такой системы конденсаторов напряжение на каждом из них одинаково, поэтому уравнение для изменения заряда при движении удобно искать в виде:

$dq = UdC (2. {2}-A v t\right) \rightarrow C_{2}=\frac{\varepsilon \varepsilon_{0}(A v t)}{d}(2.4)$$

где $\varepsilon_{0}$ – электрическая постоянная, переменной величиной при погружении системы в керосин является площадь обкладок S:

$$S_{2}=A \cdot v \cdot t ; S_{1}=A \cdot(A-v t)$$

Из выражений (2.4), (2.5) и условий задачи имеем:

$$d C=d C_{1}+d C_{2}=\frac{\varepsilon \varepsilon_{0} A v d t}{d}-\frac{\varepsilon_{0}}{d} A v d t(2.6)$$

Тогда подставив dC в формулу для силы тока (2.1) получаем:

$$I=U\left(\frac{\varepsilon \varepsilon_{0} A v}{d}-\frac{\varepsilon_{0}}{d} A v\right)=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$$

Ответ. $I=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$

Читать дальше: Формула силы.

Формула силы тока в физике

Содержание:

Определение и формула силы тока

Определение

Электрическим током называют упорядоченное движение носителей зарядов. В металлах таковыми являются электроны, отрицательно заряженные частицы с зарядом, равным элементарному заряду. Направлением тока считают направление движения положительно заряженных частиц.

Силой тока (током) через некоторую поверхность S называют скалярную физическую величину, которую обозначают I, равную:

$$I=\frac{d q}{d t}$ (1)$

где q – заряд, проходящий сквозь поверхность S, t – время прохождения заряда. Выражение (1) определяет величину силы тока в момент времени t (мгновенное значение величины силы тока).

Некоторые виды силы тока

Ток носит название постоянного, если его сила и направление с течением времени не изменяются, тогда:

$$I=\frac{q}{t}(2)$$

Формула (2) показывает, что сила постоянного тока равна заряду, который проходит сквозь поверхность S в единицу времени.

Если ток является переменным, то выделяют мгновенную силу тока (1), амплитудную силу тока и эффективную силу тока. Эффективной величиной силы переменного тока (I

eff) называют такую силу постоянного тока, которая выполнит работу равную работе переменного тока в течение одного периода (T):

$$I_{e f f}=\sqrt{\frac{1}{T} \int_{0}^{T} I^{2} d t}(3)$$

Если переменный ток можно представить как синусоидальный:

$$I=I_{m} \sin \omega t$$

то Im – амплитуда силы тока ($\omega$ – частота силы переменного тока).

Плотность тока

Распределение электрического тока по сечению проводника характеризуют при помощи вектора плотности тока ($\bar{j}$). При этом:

$$j_{n}=j \cos \alpha=\frac{d I}{d S}(5)$$

где $\alpha$ – угол между векторами $\bar{j}$ и $\bar{n}$ ( $\bar{n}$ – нормаль к элементу поверхности dS), jn – проекция вектора плотности тока на направление нормали ($\bar{n}$).

Сила тока в проводнике определяется при помощи формулы:

$$I=\int_{S} j d S(6)$$

где интегрирование в выражении (6) проводится по всему поперечному сечению проводника S ($\alpha \equiv 0$)

Для постоянного тока имеем:

$I = jS (7)$

Если рассматривать два проводника с сечениями S1 и S2 и постоянными токами, то выполняется соотношение:

$$\frac{j_{1}}{j_{2}}=\frac{S_{2}}{S_{1}}(8)$$

Сила тока в соединениях проводников

При последовательном соединении проводников сила тока в каждом из них одинакова:

$$I=I_{1}=I_{2}=\cdots=I_{i}(9)$$

При параллельном соединении проводников сила тока (I) вычисляется как сумма токов в каждом проводнике (Ii):

$$I=\sum_{i=1}^{n} I_{i}(10)$$

Закон Ома

Сила тока входит в один из основных законов постоянного тока – закон Ома (для участка цепи):

$$I=\frac{\varphi_{1}-\varphi_{2}+\varepsilon}{R}(11)$$

где $\varphi_{1}$ – $\varphi_{2}$ – разность потенциалов на концах, рассматриваемого участка, $\varepsilon$ – ЭДС источника, который входит в участок цепи, R – сопротивление участка цепи. {6}=(30-6)=24$ (Кл)

Ответ. q=24 Кл

Слишком сложно?

Формула силы тока не по зубам? Тебе ответит эксперт через 10 минут!

Пример

Задание. Плоский конденсатор составлен из двух квадратных пластин со стороной A, находящихся на расстоянии dдруг от друга. Этот конденсатор подключен к источнику постоянного напряжения U. Конденсатор погружают в сосуд с керосином (пластины конденсатора вертикальны) со скоростью v=const. Какова сила тока, которая будет течь по подводящим проводам в описанном выше процессе. Считать, что диэлектрическая проницаемость керосина равна $\varepsilon$.

Решение. Основой для решения задачи станет формул для вычисления силы тока вида:

$$I=\frac{d q}{d t}(2.1)$$

При погружении в керосин на глубину xописанной выше системы мы получаем два конденсатора, соединенных параллельно (над керосином и в керосине) рис. 2. Для такой системы конденсаторов напряжение на каждом из них одинаково, поэтому уравнение для изменения заряда при движении удобно искать в виде:

$dq = UdC (2. {2}-A v t\right) \rightarrow C_{2}=\frac{\varepsilon \varepsilon_{0}(A v t)}{d}(2.4)$$

где $\varepsilon_{0}$ – электрическая постоянная, переменной величиной при погружении системы в керосин является площадь обкладок S:

$$S_{2}=A \cdot v \cdot t ; S_{1}=A \cdot(A-v t)$$

Из выражений (2.4), (2.5) и условий задачи имеем:

$$d C=d C_{1}+d C_{2}=\frac{\varepsilon \varepsilon_{0} A v d t}{d}-\frac{\varepsilon_{0}}{d} A v d t(2.6)$$

Тогда подставив dC в формулу для силы тока (2.1) получаем:

$$I=U\left(\frac{\varepsilon \varepsilon_{0} A v}{d}-\frac{\varepsilon_{0}}{d} A v\right)=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$$

Ответ. $I=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$

Читать дальше: Формула силы.

Формула силы тока в физике

Содержание:

Определение и формула силы тока

Определение

Электрическим током называют упорядоченное движение носителей зарядов. В металлах таковыми являются электроны, отрицательно заряженные частицы с зарядом, равным элементарному заряду. Направлением тока считают направление движения положительно заряженных частиц.

Силой тока (током) через некоторую поверхность S называют скалярную физическую величину, которую обозначают I, равную:

$$I=\frac{d q}{d t}$ (1)$

где q – заряд, проходящий сквозь поверхность S, t – время прохождения заряда. Выражение (1) определяет величину силы тока в момент времени t (мгновенное значение величины силы тока).

Некоторые виды силы тока

Ток носит название постоянного, если его сила и направление с течением времени не изменяются, тогда:

$$I=\frac{q}{t}(2)$$

Формула (2) показывает, что сила постоянного тока равна заряду, который проходит сквозь поверхность S в единицу времени.

Если ток является переменным, то выделяют мгновенную силу тока (1), амплитудную силу тока и эффективную силу тока. Эффективной величиной силы переменного тока (Ieff) называют такую силу постоянного тока, которая выполнит работу равную работе переменного тока в течение одного периода (T):

$$I_{e f f}=\sqrt{\frac{1}{T} \int_{0}^{T} I^{2} d t}(3)$$

Если переменный ток можно представить как синусоидальный:

$$I=I_{m} \sin \omega t$$

то Im – амплитуда силы тока ($\omega$ – частота силы переменного тока).

Плотность тока

Распределение электрического тока по сечению проводника характеризуют при помощи вектора плотности тока ($\bar{j}$). При этом:

$$j_{n}=j \cos \alpha=\frac{d I}{d S}(5)$$

где $\alpha$ – угол между векторами $\bar{j}$ и $\bar{n}$ ( $\bar{n}$ – нормаль к элементу поверхности dS), jn – проекция вектора плотности тока на направление нормали ($\bar{n}$).

Сила тока в проводнике определяется при помощи формулы:

$$I=\int_{S} j d S(6)$$

где интегрирование в выражении (6) проводится по всему поперечному сечению проводника S ($\alpha \equiv 0$)

Для постоянного тока имеем:

$I = jS (7)$

Если рассматривать два проводника с сечениями S1 и S2 и постоянными токами, то выполняется соотношение:

$$\frac{j_{1}}{j_{2}}=\frac{S_{2}}{S_{1}}(8)$$

Сила тока в соединениях проводников

При последовательном соединении проводников сила тока в каждом из них одинакова:

$$I=I_{1}=I_{2}=\cdots=I_{i}(9)$$

При параллельном соединении проводников сила тока (I) вычисляется как сумма токов в каждом проводнике (Ii):

$$I=\sum_{i=1}^{n} I_{i}(10)$$

Закон Ома

Сила тока входит в один из основных законов постоянного тока – закон Ома (для участка цепи):

$$I=\frac{\varphi_{1}-\varphi_{2}+\varepsilon}{R}(11)$$

где $\varphi_{1}$ – $\varphi_{2}$ – разность потенциалов на концах, рассматриваемого участка, $\varepsilon$ – ЭДС источника, который входит в участок цепи, R – сопротивление участка цепи. {6}=(30-6)=24$ (Кл)

Ответ. q=24 Кл

Слишком сложно?

Формула силы тока не по зубам? Тебе ответит эксперт через 10 минут!

Пример

Задание. Плоский конденсатор составлен из двух квадратных пластин со стороной A, находящихся на расстоянии dдруг от друга. Этот конденсатор подключен к источнику постоянного напряжения U. Конденсатор погружают в сосуд с керосином (пластины конденсатора вертикальны) со скоростью v=const. Какова сила тока, которая будет течь по подводящим проводам в описанном выше процессе. Считать, что диэлектрическая проницаемость керосина равна $\varepsilon$.

Решение. Основой для решения задачи станет формул для вычисления силы тока вида:

$$I=\frac{d q}{d t}(2.1)$$

При погружении в керосин на глубину xописанной выше системы мы получаем два конденсатора, соединенных параллельно (над керосином и в керосине) рис. 2. Для такой системы конденсаторов напряжение на каждом из них одинаково, поэтому уравнение для изменения заряда при движении удобно искать в виде:

$dq = UdC (2. {2}-A v t\right) \rightarrow C_{2}=\frac{\varepsilon \varepsilon_{0}(A v t)}{d}(2.4)$$

где $\varepsilon_{0}$ – электрическая постоянная, переменной величиной при погружении системы в керосин является площадь обкладок S:

$$S_{2}=A \cdot v \cdot t ; S_{1}=A \cdot(A-v t)$$

Из выражений (2.4), (2.5) и условий задачи имеем:

$$d C=d C_{1}+d C_{2}=\frac{\varepsilon \varepsilon_{0} A v d t}{d}-\frac{\varepsilon_{0}}{d} A v d t(2.6)$$

Тогда подставив dC в формулу для силы тока (2.1) получаем:

$$I=U\left(\frac{\varepsilon \varepsilon_{0} A v}{d}-\frac{\varepsilon_{0}}{d} A v\right)=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$$

Ответ. $I=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$

Читать дальше: Формула силы.

Формула силы тока в физике

Содержание:

Определение и формула силы тока

Определение

Электрическим током называют упорядоченное движение носителей зарядов. В металлах таковыми являются электроны, отрицательно заряженные частицы с зарядом, равным элементарному заряду. Направлением тока считают направление движения положительно заряженных частиц.

Силой тока (током) через некоторую поверхность S называют скалярную физическую величину, которую обозначают I, равную:

$$I=\frac{d q}{d t}$ (1)$

где q – заряд, проходящий сквозь поверхность S, t – время прохождения заряда. Выражение (1) определяет величину силы тока в момент времени t (мгновенное значение величины силы тока).

Некоторые виды силы тока

Ток носит название постоянного, если его сила и направление с течением времени не изменяются, тогда:

$$I=\frac{q}{t}(2)$$

Формула (2) показывает, что сила постоянного тока равна заряду, который проходит сквозь поверхность S в единицу времени.

Если ток является переменным, то выделяют мгновенную силу тока (1), амплитудную силу тока и эффективную силу тока. Эффективной величиной силы переменного тока (Ieff) называют такую силу постоянного тока, которая выполнит работу равную работе переменного тока в течение одного периода (T):

$$I_{e f f}=\sqrt{\frac{1}{T} \int_{0}^{T} I^{2} d t}(3)$$

Если переменный ток можно представить как синусоидальный:

$$I=I_{m} \sin \omega t$$

то Im – амплитуда силы тока ($\omega$ – частота силы переменного тока).

Плотность тока

Распределение электрического тока по сечению проводника характеризуют при помощи вектора плотности тока ($\bar{j}$). При этом:

$$j_{n}=j \cos \alpha=\frac{d I}{d S}(5)$$

где $\alpha$ – угол между векторами $\bar{j}$ и $\bar{n}$ ( $\bar{n}$ – нормаль к элементу поверхности dS), jn – проекция вектора плотности тока на направление нормали ($\bar{n}$).

Сила тока в проводнике определяется при помощи формулы:

$$I=\int_{S} j d S(6)$$

где интегрирование в выражении (6) проводится по всему поперечному сечению проводника S ($\alpha \equiv 0$)

Для постоянного тока имеем:

$I = jS (7)$

Если рассматривать два проводника с сечениями S1 и S2 и постоянными токами, то выполняется соотношение:

$$\frac{j_{1}}{j_{2}}=\frac{S_{2}}{S_{1}}(8)$$

Сила тока в соединениях проводников

При последовательном соединении проводников сила тока в каждом из них одинакова:

$$I=I_{1}=I_{2}=\cdots=I_{i}(9)$$

При параллельном соединении проводников сила тока (I) вычисляется как сумма токов в каждом проводнике (Ii):

$$I=\sum_{i=1}^{n} I_{i}(10)$$

Закон Ома

Сила тока входит в один из основных законов постоянного тока – закон Ома (для участка цепи):

$$I=\frac{\varphi_{1}-\varphi_{2}+\varepsilon}{R}(11)$$

где $\varphi_{1}$ – $\varphi_{2}$ – разность потенциалов на концах, рассматриваемого участка, $\varepsilon$ – ЭДС источника, который входит в участок цепи, R – сопротивление участка цепи. {6}=(30-6)=24$ (Кл)

Ответ. q=24 Кл

Слишком сложно?

Формула силы тока не по зубам? Тебе ответит эксперт через 10 минут!

Пример

Задание. Плоский конденсатор составлен из двух квадратных пластин со стороной A, находящихся на расстоянии dдруг от друга. Этот конденсатор подключен к источнику постоянного напряжения U. Конденсатор погружают в сосуд с керосином (пластины конденсатора вертикальны) со скоростью v=const. Какова сила тока, которая будет течь по подводящим проводам в описанном выше процессе. Считать, что диэлектрическая проницаемость керосина равна $\varepsilon$.

Решение. Основой для решения задачи станет формул для вычисления силы тока вида:

$$I=\frac{d q}{d t}(2.1)$$

При погружении в керосин на глубину xописанной выше системы мы получаем два конденсатора, соединенных параллельно (над керосином и в керосине) рис. 2. Для такой системы конденсаторов напряжение на каждом из них одинаково, поэтому уравнение для изменения заряда при движении удобно искать в виде:

$dq = UdC (2. {2}-A v t\right) \rightarrow C_{2}=\frac{\varepsilon \varepsilon_{0}(A v t)}{d}(2.4)$$

где $\varepsilon_{0}$ – электрическая постоянная, переменной величиной при погружении системы в керосин является площадь обкладок S:

$$S_{2}=A \cdot v \cdot t ; S_{1}=A \cdot(A-v t)$$

Из выражений (2.4), (2.5) и условий задачи имеем:

$$d C=d C_{1}+d C_{2}=\frac{\varepsilon \varepsilon_{0} A v d t}{d}-\frac{\varepsilon_{0}}{d} A v d t(2.6)$$

Тогда подставив dC в формулу для силы тока (2.1) получаем:

$$I=U\left(\frac{\varepsilon \varepsilon_{0} A v}{d}-\frac{\varepsilon_{0}}{d} A v\right)=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$$

Ответ. $I=\frac{\varepsilon_{0} U A v}{d}(\varepsilon-1)$

Читать дальше: Формула силы.

Сила тока | Физика

Времена, когда ток обнаруживался с помощью личных ощущений ученых, пропускавших его через себя, давно миновали. Теперь для этого применяют специальные приборы, называемые амперметрами.

Амперметр — это прибор, служащий для измерения силы тока. Что понимают под силой тока?

Обратимся к рисунку 21, б. На нем выделено поперечное сечение проводника, через которое проходят заряженные частицы при наличии в проводнике электрического тока. В металлическом проводнике этими частицами являются свободные электроны. В процессе своего движения вдоль проводника электроны переносят некоторый заряд. Чем больше электронов и чем быстрее они движутся, тем больший заряд будет ими перенесен за одно и то же время.

Силой тока называется физическая величина, показывающая, какой заряд проходит через поперечное сечение проводника за 1 с.

Пусть, например, за время t = 2 с через поперечное сечение проводника носители тока переносят заряд q = 4 Кл. Заряд, переносимый ими за 1 с, будет в 2 раза меньше. Разделив 4 Кл на 2 с, получим 2 Кл/с. Это и есть сила тока. Обозначается она буквой I:

I — сила тока.

Итак, чтобы найти силу тока I, надо электрический заряд q, прошедший через поперечное сечение проводника за время t, разделить на это время:

I = q/t      (10. 1)

Единица силы тока называется ампером (А) в честь французского ученого А. М. Ампера (1775—1836). В основу определения этой единицы положено магнитное действие тока, и мы на нем останавливаться не будем.

Если сила тока I известна, то можно найти заряд q, проходящий через сечение проводника за время t. Для этого надо силу тока умножить на время:

q = It.      (10.2)

Полученное выражение позволяет определить единицу электрического заряда — кулон (Кл):

1 Кл = 1 А · 1 с = 1 А·с.

1 Кл — это заряд, который проходит за 1 с через поперечное сечение проводника при силе тока 1 А.

Помимо ампера на практике часто применяются и другие (кратные и дольные) единицы силы тока, например миллиампер (мА) и микроампер (мкА):

1 мА = 0,001 А, 1 мкА = 0,000001 А.

Как уже говорилось, измеряют силу тока с помощью амперметров (а также милли- и микроамперметров). Демонстрационный гальванометр, о котором упоминалось выше, представляет собой обычный микроамперметр.

Существуют разные конструкции амперметров. Амперметр, предназначенный для демонстрационных опытов в школе, изображен на рисунке 28. На этом же рисунке приведено его условное обозначение (кружок с латинской буквой «А» внутри).

При включении в цепь амперметр, как и всякий другой измерительный прибор, не должен оказывать заметного влияния на измеряемую величину. Поэтому амперметр устроен так, что при его включении сила тока в цепи почти не изменяется.

В зависимости от назначения в технике используют амперметры с разной ценой деления. По шкале амперметра видно, на какую наибольшую силу тока он рассчитан. Включать его в цепь с большей силой тока нельзя, так как прибор может испортиться.

Для включения амперметра в цепь ее размыкают и свободные концы проводов присоединяют к клеммам (зажимам) прибора. При этом необходимо соблюдать следующие правила:

1) амперметр включают последовательно с тем элементом цепи, в котором измеряют силу тока;

2) клемму амперметра со знаком «+» следует соединять с тем проводом, который идет от положительного полюса источника тока, а клемму со знаком «–» — с тем проводом, который идет от отрицательного полюса источника тока.

При включении амперметра в цепь не имеет значения, с какой стороны (слева или справа) от исследуемого элемента его подключать. В этом можно убедиться на опыте (рис. 29). Как видим, при измерении силы тока, проходящего через лампу, оба амперметра (и тот, что слева, и тот, что справа) показывают одно и то же значение.

??? 1. Что такое сила тока? Какой буквой она обозначается? 2. По какой формуле находится сила тока? 3. Как называется единица силы тока? Как она обозначается? 4. Как называется прибор для измерения силы тока? Как он обозначается на схемах? 5. Какими правилами следует руководствоваться при включении амперметра в цепь? 6. По какой формуле находится электрический заряд, проходящий через поперечное сечение проводника, если известны сила тока и время его прохождения?

Сила тока | Самое простое объяснение, формула, единица измерения

Сила тока с точки зрения гидравлики

Думаю, вы не раз слышали такое словосочетание, как “сила тока“. А для чего нужна сила? Ну как для чего? Чтобы совершать полезную или бесполезную работу. Главное, чтобы что-то делать.  Каждый из нас обладает какой-либо силой. У кого-то сила такая, что он может одним ударом разбить кирпич в пух и в прах, а другой не сможет поднять даже соломинку. Так вот, дорогие мои читатели, электрический ток тоже обладает силой.

Представьте себе шланг, с помощью которого вы поливаете свой огород

Давайте теперь проведем аналогию. Пусть шланг  – это провод, а вода в нем – электрический ток. Мы чуть-чуть приоткрыли краник и вода сразу же побежала по шлангу. Медленно, но все-таки побежала. Сила струи очень слабая.

А давайте теперь откроем краник на полную катушку. В результате струя хлынет с такой силой, что можно даже полить соседский огород.

В обоих случаях диаметр шланга одинаков.

А теперь представьте, что вы наполняете ведро. Напором воды из какого шланга вы его быстрее наполните? Разумеется из зеленого, где напор воды очень сильный.

Но почему так происходит? Все дело в том, что объем воды за равный промежуток времени из желтого и зеленого шланга выйдет тоже разный. Или иными словами, из зеленого шланга количество молекул воды выбежит намного больше, чем из желтого за равный период времени.

Разберем еще один интересный пример. Давайте допустим, что у нас есть большая труба, и к ней заварены две другие, но одна в два раза меньше диаметром, чем другая.

Из какой трубы объем воды будет выходить больше за секунду времени? Разумеется с той, которая толще в диаметре, потому что площадь поперечного сечения S2 большой трубы больше, чем площадь поперечного сечения S1 малой трубы. Следовательно, сила потока через большую трубу будет больше, чем через малую, так как объем воды, который протекает через поперечное сечение трубы S2, будет  в два раза больше, чем через тонкую трубу.

Что такое сила тока?

Итак, теперь давайте все что мы тут пописали про водичку применим к электронике. Провод – это шланг. Тонкий провод – это тонкий в диаметре шланг, толстый провод – это толстый в диаметре шланг, можно сказать – труба. Молекулы воды – это электроны. Следовательно, толстый провод при одинаковом напряжении можно протащить больше электронов, чем тонкий. И вот здесь мы подходим вплотную к самой терминологии силы тока.

Сила тока – это количество электронов, прошедших через площадь поперечного сечения проводника за какое-либо определенное время.

Все это выглядит примерно вот так. Здесь я нарисовал круглый проводок, “разрезал” его и получил ту самую площадь поперечного сечения. Именно через нее и бегут электроны.

За период времени берут 1 секунду.

Формула силы тока

Формула для чайников будет выглядеть вот так:



где

I – собственно сила тока, Амперы

N – количество электронов

t – период времени, за которое эти электроны пробегут через поперечное сечение проводника, секунды

Более правильная (официальная) формула выглядит вот так:

где

Δq  – это заряд за какой-то определенный промежуток времени, Кулон

Δt – тот самый промежуток времени, секунды

I – сила тока, Амперы

В чем прикол этих двух формул? Дело все в том, что электрон обладает зарядом приблизительно 1,6 · 10-19 Кулон. Поэтому, чтобы сила тока была в проводе (проводнике) была 1 Ампер, нам надо, чтобы через поперечное сечение прошел заряд в 1 Кулон = 6,24151⋅1018 электронов. 1 Кулон = 1 Ампер · 1 секунду.

Итак, теперь можно официально сказать, что если через поперечное сечение проводника за 1 секунду пролетят 6,24151⋅1018 электронов, то сила тока в таком проводнике будет равна 1 Ампер! Все! Ничего не надо больше придумывать! Так и скажите своему преподавателю по физике).

Если преподу не понравится ваш ответ, то скажите типа что-то этого:

Сила тока  – это физическая величина, равная отношению количества заряда прошедшего через поверхность (читаем как через площадь поперечного сечения) за какое-то время. Измеряется как Кулон/секунда. Чтобы сэкономить время и по другим морально-эстетическим нормам,  Кулон/секунду договорились называть Ампером, в честь французского ученого-физика.

Сила тока и сопротивление

Давайте еще раз глянем на шланг с водой и зададим себе вопросы. От чего зависит поток воды? Первое, что приходит в голову – это давление. Почему молекулы воды движутся в рисунке ниже слева-направо? Потому, что давление слева, больше чем справа. Чем больше давление, тем быстрее побежит водичка по шлангу – это элементарно.

Теперь такой вопрос: как можно увеличить количество электронов через площадь поперечного сечения?

Первое, что приходит на ум – это увеличить давление. В этом случае скорость потока воды увеличится, но ее много не увеличишь, так как шланг порвется как грелка в пасти Тузика.

Второе – это поставить шланг бОльшим диаметром. В этом случае у нас количество молекул воды через поперечное сечение будет проходить больше, чем в тонком шланге:

Все те же самые умозаключения можно применить и к обыкновенному проводу. Чем он больше в диаметре, тем больше он сможет “протащить” через себя силу тока. Чем меньше в диаметре, то желательно меньше его нагружать, иначе его “порвет”, то есть он тупо сгорит. Именно этот принцип заложен в плавких предохранителях. Внутри такого предохранителя тонкий проводок. Его толщина зависит от того, на какую силу тока он рассчитан.

плавкий предохранитель

Как только сила тока через тонкий проводок  предохранителя превысит силу тока, на которую рассчитан предохранитель, то плавкий проводок перегорает и размыкает цепь. Через перегоревший предохранитель ток уже течь не может, так как проводок в предохранителе в обрыве.

сгоревший плавкий предохранитель

Поэтому, силовые кабели,  через которые “бегут” сотни и тысячи ампер, берут большого диаметра и стараются делать из меди, так как ее удельное сопротивление очень мало.

Сила тока в проводнике

Очень часто можно увидеть задачки по физике с вопросом: какая сила тока в проводнике? Проводник, он же провод, может иметь различные параметры: диаметр, он же площадь поперечного сечения; материал, из которого сделан провод; длина, которая играет также важную роль.

Да и вообще, сопротивление проводника рассчитывается по формуле:

формула сопротивления проводника

Таблица с удельным сопротивлением из разных материалов выглядит вот так.

таблица с удельным сопротивлением веществ

Для того, чтобы найти силу тока в проводнике, мы должны воспользоваться законом Ома для участка цепи. Выглядит он вот так:

закон Ома



Задача

У нас есть медный провод длиной в 1 метр и его площадь поперечного сечения составляет 1 мм2 . Какая сила тока будет течь в этом проводнике (проводе), если на его концы подать напряжение в 1 Вольт?

задача на силу тока в проводнике

Решение:



Как измерить силу тока?

Для того, чтобы измерить значение силы тока, мы должны использовать специальные приборы – амперметры. В настоящее время силу тока можно измерить с помощью цифрового мультиметра, который  может измерять и силу тока, и напряжение и сопротивление и еще много чего. Для того, чтобы измерить силу тока, мы должны вставить наш прибор в разрыв цепи вот таким образом.

Более подробно как это сделать, можете прочитать в этой статье.

Также советую посмотреть обучающее видео, где очень умный преподаватель объясняет простым языком, что такое “сила тока”.

Как рассчитать кулоны | Sciencing

Обновлено 3 ноября 2020 г.

Клэр Гиллеспи

Электрический заряд, который проходит через что угодно, от батареи AA до молнии, измеряется в кулонах. Если вы знаете, какой ток в цепи и как долго он течет, вы можете рассчитать электрический заряд в кулонах.

Свойства кулонов

Электроны крошечные и имеют очень маленький заряд. В физике очень большое количество электронов определяется как 1 единица заряда, называемая кулоном.Один кулон эквивалентен 62 × 10 18 электронам. Количество кулонов в секунду называется током (т. Е. Скоростью потока кулонов в цепи). Энергия кулона называется напряжением и измеряется в джоулях.

Как рассчитать электрический заряд

Чтобы определить величину электрического заряда, протекающего в цепи, вам необходимо знать, какой ток течет и как долго он протекает. Уравнение:

\ text {заряд в кулонах} = \ text {ток в амперах} \ times \ text {время в секундах}

Например, если ток 20 А протекает в течение 40 с, расчет равен 20. × 40.Итак, электрический заряд равен 800 C.

Как рассчитать переданную энергию

Если вы знаете количество электрического заряда в кулонах и напряжение (также известное как разность потенциалов), вы можете вычислить, сколько энергии передается. Уравнение:

\ text {энергия, преобразованная в джоулях} = \ text {разность потенциалов в вольтах} \ times \ text {заряд в кулонах}

Например, если разность потенциалов составляет 100 В, а заряд равен 3 Кл. , расчет 100 × 3.Таким образом передается 300 Дж энергии.

Использование закона Кулона

Произведение электрических зарядов в двух телах (т. Е. Притягиваются они или отталкиваются друг от друга) зависит от заряда каждого тела в кулонах, а также от расстояния между телами. Если полярности одинаковы (обе положительные или обе отрицательные), кулоновская сила отталкивается, но если полярности противоположны (отрицательная / положительная или положительная / отрицательная), кулоновская сила притягивается. Электрический заряд также обратно пропорционален квадрату расстояния между двумя телами.Это известно как закон Кулона, который сформулирован как:

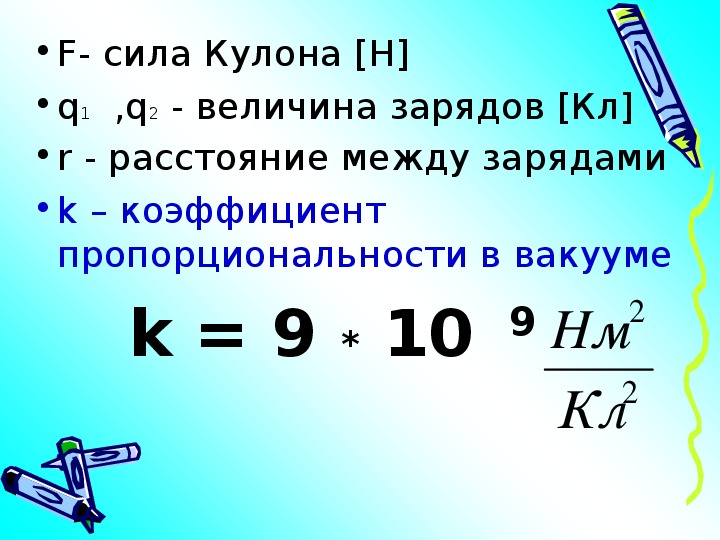

В этом уравнении F – сила, приложенная к зарядам (q 1 ) и (q 2 ), k – постоянная Кулона и (r) – расстояние между (q 1 ) и (q 2 ). Значение k зависит от среды, в которую погружены заряженные объекты. Например, значение воздуха составляет приблизительно 9,0 × 10 9 Нм 2 / C 2 . Закон Кулона можно использовать для решения многих физических задач, в которых известны все значения, кроме одного.

Электрический ток – Веб-формулы

Электрический ток определяется по формуле:

I = В / R

Соответствующие единицы:
ампер (А) = вольт (В) / Ом (Ом)

Эта формула выводится из закона Ома. . Где у нас:
В: напряжение
I: ток
R: сопротивление

Если электрическая мощность и полное сопротивление известны, то ток можно определить по следующей формуле:

I = √ ( P / R )

Соответствующие единицы:
Ампер (А) = √ (Ватт (Вт) / Ом (Ом))

Где P – электрическая мощность.


Электрический ток
Скорость потока заряда через поперечное сечение некоторой области металлического провода (или электролита) называется током через эту область.

Если скорость потока заряда непостоянна, тогда ток в любой момент задается дифференциальным пределом: I = dQ / dt.

Если заряд Q течет по цепи в течение времени t, то
I = Q / t.

Единица измерения силы тока называется ампер (А) (кулон / секунда).
1 ампер = 6,25 × 10 8 электронов / сек

В металлических проводниках ток возникает из-за движения электронов, тогда как в электролитах и ​​ионизированных газах как электроны, так и положительные ионы движутся в противоположном направлении. Направление тока принимается за направление движения положительных зарядов.

В проводимости, хотя ток возникает только за счет электронов, ранее предполагалось, что ток возникает из-за положительных зарядов, протекающих от положительного полюса батареи к отрицательному.Поэтому направление тока считается противоположным потоку электронов.

Если ток постоянный: Δq = I.Δt

функция времени:

Заряд = Площадь под графиком = ½ × t 0 × I 0

To Найти ток в электрической цепи
Для простой цепи или одиночного провода мы имеем:

Для сложной цепи с более чем одним проводом мы можем определить ток с помощью двух законов Кирхгофа

Первый закон: Этот закон основан на принципе сохранения заряда и утверждает, что в электрической цепи (или сети проводов) алгебраическая сумма токов, встречающихся в точке, равна нулю.

Стрелка, отмеченная на схеме, представляет направление обычного тока, то есть направление потока положительного заряда, тогда как направление потока электронов дает направление электронного тока, противоположное направлению обычного тока.
I 1 + I 4 + I 5 = I 3 + I 2 + I 6

Второй закон: Алгебраическая сумма произведения тока и сопротивление в любом замкнутом контуре цепи равно алгебраической сумме электродвижущих сил, действующих в этом контуре.
Математически.

Электродвижущие силы – ЭДС (𝜖) источника определяется как работа, совершаемая на единицу заряда при прохождении положительного заряда через гнездо ЭДС от конца с низким потенциалом к ​​концу с высоким потенциалом. Таким образом,
𝜖 = w / Q

Когда ток не течет, ЭДС источника в точности равна разности потенциалов между его концами. Единица ЭДС такая же, как и у потенциала, то есть вольт.

Средний поток электронов в проводнике, не подключенном к батарее, равен нулю, т.е. количество свободных электронов, пересекающих любой участок проводника слева направо, равно количеству электронов, пересекающих участок проводника справа налево. Таким образом, ток не течет по проводнику, пока он не будет подключен к батарее.

Скорость дрейфа свободных электронов в металлическом проводнике

В отсутствие электрического поля свободные электроны в металле беспорядочно вращаются во всех направлениях, и поэтому их средняя скорость равна нулю.При приложении электрического поля они ускоряются в направлении, противоположном направлению поля, и поэтому имеют общий дрейф в этом направлении. Однако из-за частых столкновений с атомами их средняя скорость очень мала. Эта средняя скорость, с которой электроны движутся в проводнике под действием разности потенциалов, называется дрейфовой скоростью .

Если E – приложенное поле, e – заряд электрона, m – масса электрона и τ – временной интервал между последовательными столкновениями (время релаксации), то ускорение электрона

Поскольку средняя скорость сразу после столкновения равна нулю, а непосредственно перед следующим столкновением это τ, скорость дрейфа должна быть:

Если I – ток через проводник и n – это количество свободных электронов на единицу объема, тогда можно показать, что:

Подвижность µ носителя заряда определяется как скорость дрейфа на единицу электрического поля:

Плотность тока (J)
(i)
(ii) S. I Единица J = Am -2 .
(iii) Плотность тока – это векторная величина, ее направление – это направление потока положительного заряда в данной точке внутри проводника.
(iv) Размеры плотности тока = [M 0 L -2 T o A 1 ]

Носители тока: заряженные частицы, поток которых в определенном направлении составляет электрический ток, являются носителями тока. . Носители тока могут иметь положительный или отрицательный заряд.Ток переносится электронами в проводниках, ионами в электролитах, электронами и дырками в полупроводниках.

Пример 1: Частица с зарядом q кулонов описывает круговую орбиту. Если радиус орбиты равен R, а частота орбитального движения частиц равна f, то найти ток на орбите.

Решение: Через любой участок орбиты заряд проходит f раз за одну секунду. Следовательно, через этот участок общий заряд, проходящий за одну секунду, равен fq.По определению i = fq.

Пример 2: Ток в проводе изменяется со временем в соответствии с уравнением I = 4 + 2t, где I в амперах, а t в секундах. Вычислите количество заряда, прошедшего через поперечное сечение провода за время от t = 2 с до t = 6 с.

Решение: Пусть dq будет изменением, которое произошло за небольшой интервал времени dt.
Тогда dq = I dt = (4 + 2t) dt

Следовательно, общий заряд, прошедший за интервал t = 2 с и t = 6, равен
q = ∫ 6 2 (4 + 2t) dt = 48 кулонов

Пример 3: Дан токоведущий провод неоднородного сечения.Что из следующего является постоянным по всей сети?
(a) Только ток
(b) Ток и скорость дрейфа
(c) Только скорость дрейфа
(d) Ток, скорость дрейфа

Решение : (a)

Пример4 : Когда разность потенциалов на данном медном проводе увеличивается, скорость дрейфа составляет
носители заряда:
(а) Уменьшается
(б) Увеличивается
(в) Остается прежним
(г) Уменьшается до нуля
Решение : (б)

youtube.com/v/lKc8Ta9Tx0M&hl=en_US&fs=1&color1=0x006699&color2=0x54abd6″ allowfullscreen=”true” allowscriptaccess=”always”>

Электрооборудование заряд и ток – Электрические цепи – Edexcel – GCSE Combined Science Revision – Edexcel

Существует два типа тока – постоянный и переменный.В постоянном токе поток электронов последовательно идет в одном направлении по цепи, в переменном токе направление потока электронов постоянно меняется на противоположное.

Charge

Электроны – это отрицательно заряженные частицы, которые передают энергию по проводам в виде электричества.

Заряд – это свойство тела, на которое действует сила в электрическом поле. Заряд измеряется в кулонах (С).

$3″> Поскольку электроны настолько малы и один электрон никуда не повлияет, более полезно обращаться к большим группам электронов.Один кулон заряда эквивалентен 6 250 000 000 000 000 000 электронов.

Ток

В замкнутой цепи, которая включает в себя источник разности потенциалов (напряжения), по цепи будет протекать ток.

Электрический ток в металле – это поток электронов.

Когда ток течет, выполняется электрическая работа и передается энергия. Количество заряда, проходящего через точку в цепи, можно рассчитать по формуле:

заряд = ток × время

\ [Q = I \ times t \]

Это когда:

  • nvsk3ke5uo.0.0.0.1:0.1.0.$0.$3.$7.$0″> заряд ( Q ) измеряется в кулонах (C)
  • ток ( I ) измеряется в амперах (A)
  • время ( t ) измеряется в секундах (с)

Один ампер – это ток, который течет, когда кулон заряда проходит точку в цепи за одну секунду.

«Амперы» – это сокращение от «амперы», единица измерения тока (также сокращенно «А»), но символ «ток» – «I».

Пример

Ток 1,5 А (А) протекает через простую электрическую цепь.

Сколько кулонов заряда проходит через точку за 60 секунд?

nvsk3ke5uo.0.0.0.1:0.1.0.$0.$3.$13″> \ [Q = I \ times t \]

\ [Q = 1,5 \ times 60 \]

\ [Q = 90 \\ C \]

Вопрос

Сколько заряда переместилось, если ток 13 А течет за 10 с?

Показать ответ

\ [Q = I \ times t \]

\ [Q = 13 \ times 10 \]

\ [Q = 130 \\ C \]

nvsk3ke5uo.0.0.0.1:0.1.0.$0.$4.$1.0″> Вопрос

Сколько тока протекает, когда 10 C проходит по проводу за 2 с?

Показать ответ

\ [Q = I \ times t \]

\ [I = \ frac {Q} {T} \]

\ [I = \ frac {10} {2} \]

\ [I = 5 \: A \]

Измерительный ток

Ток измеряется с помощью амперметра.Чтобы измерить ток через компонент, амперметр должен быть установлен последовательно с этим компонентом.

Заряд, ток и разница потенциалов

Символы схем – вы встречали эти символы схем в GCSE Physics.

Обычный ток течет по цепи от положительной (+) стороны ячейки к отрицательной (-). Однако электронов текут по цепи в противоположном направлении от отрицательной (-) стороны ячейки к положительной (+).

Заряд, ток и разница потенциалов

Заряд (Q) – заряд измеряется в кулонах (Кл).

  • Один электрон несет заряд 1,6 x 10 -19 C.

Ток (I) – измеряется в амперах (А).

  • Ток – это скорость потока заряда . Ток в 1 А означает, что 1 кулон заряда проходит через точку в цепи каждую секунду. (1 A = 1 C s -1 ) Ток в цепи измеряется с помощью амперметра, который включен последовательно с интересующим компонентом в цепи.
  • I = ток в амперах, А
  • DQ = заряд в кулонах, К
  • Dt = время в секундах, с

Разность потенциалов (В) – измеряется в вольтах (В).

  • Потенциальная разница – это работа, выполненная на единицу заряда . Разность потенциалов в 1 В означает, что на один кулон заряда выполняется 1 джоуль работы. (1 В = 1 Дж C -1 ) Разность потенциалов в цепи измеряется с помощью вольтметра, который устанавливается параллельно интересующему компоненту в цепи.
  • В = разность потенциалов в вольтах, В
  • Вт = выполненная работа или переданная энергия в джоулях, Дж
  • Q = заряд в кулонах, К

Сопротивление (Вт) – это отношение разности потенциалов на компоненте к току, протекающему через него, измеряется в омах (Вт).

  • R = сопротивление в Ом, Вт

  • В = разность потенциалов в вольтах, В

  • I = ток в амперах, А

Примеры;

Q1) Если все электроны несут заряд 1.6 x 10 -19 C, сколько электронов необходимо, чтобы получить общий заряд в один кулон?

Q2) Если ток в 0,50 ампер протекает через цепь в течение 120 секунд. Сколько заряда будет передано в компонент в цепи?

Q3) Заряд в 4,0 кулонов прошел через разность потенциалов 24 вольт, сколько энергии было передано?

Q4) Разность потенциалов на компоненте составляет 12 вольт, а ток через него равен 0.37 ампер, какое сопротивление у компонента?

Ток, электричество и условный ток

Современное электричество – это движущиеся заряженные частицы. Если вы позволите заряду, который накапливается в статическом электричестве, течь, вы получите ток.

Ток – это скорость потока заряда; – это количество заряда, протекающего через проводник в секунду.

Уравнение для расчета тока:

Где:

I = ток (амперы, A)

Q = заряд, протекающий через точку в контуре (кулоны, Кл)

t = время, необходимое для прохождения заряда (секунды, с)

Таким образом, ток в 1 ампер равен 1 кулону заряда, проходящего через точку каждую секунду.

Точно так же кулон – это то же самое, что и ампер-секунда!

( Примечание: ) если вы построите график зависимости тока от времени, площадь под графиком будет равна перемещенному заряду.)

Ну, сначала вам нужно иметь проводник, чтобы он протекал через него, а затем вам нужно притягивать или отталкивать заряженные частицы, чтобы заставить их двигаться. Величина вашего притяжения или отталкивания измеряется в вольтах и ​​называется напряжением или разностью потенциалов (для краткости p.d.).

Эти заряженные частицы заставляют их двигаться, поэтому напряжение является мерой количества энергии, выделяемой на один кулон заряда.

1 вольт = 1 джоуль на кулон.

Уравнение для расчета напряжения:

Где:

Вт = количество энергии (джоуль, Дж)

В = напряжение (вольт, В)

Q = заряд (кулон, Кл)

Когда заряженные частицы обтекают контур, они не расходуются; это энергия, которую переносят заряженные частицы, которая уменьшается при движении по цепи.

(бегуны, бегающие по беговой дорожке длиной 400 м, бегают полностью, но при беге теряют энергию).

Таким образом, ток не расходуется – если у вас остается 12 ампер на выходе из батареи, в цепи будет 12 ампер и 12 ампер возвращаются в батарею.

Напряжение изменяется при перемещении заряда по цепи. Потенциальная энергия, передаваемая заряду, в контуре превращается в тепловую энергию. Электрон может покинуть батарею с напряжением 6 В, но вернется к батарее с напряжением 0 В.Это дает изменение потенциала на 6 В, отсюда и слова «разность потенциалов».

Существует два основных типа схем, о которых вам нужно знать, и у каждого из них есть два правила, упрощающих вычисления:

Последовательные цепи:

В последовательной цепи …

  • ток одинаковый по всей цепи.
  • напряжение делится между компонентами в цепи.

Параллельные цепи:

В параллельной цепи …

  • ток разделяется и проходит по каждой петле.
  • напряжение одинаково на каждом контуре.

Первоначально ученые полагали, что в цепях текут положительно заряженные частицы, и поэтому цепи всегда помечены током, протекающим от положительного к отрицательному выводу ячейки в цепи.Мы называем этот ток обычным током. На самом деле электроны текут в противоположном направлении!

Нажмите на кнопки ниже, чтобы увидеть это в действии:

Обычный ток – это поток положительных частиц. Все ссылки на ток в диаграммах и в вопросах на уровне A относятся к обычному току, если в вопросе специально не указано иное.

Для измерения тока используется амперметр . Он включен последовательно в цепь для измерения количества заряда, протекающего через него в секунду. (Вы можете сравнить это с турникетом, подсчитывающим людей на стадионе.)

Для измерения напряжения используем вольтметр. Он размещается параллельно для сравнения потенциала в двух разных точках по обе стороны от компонента. Затем он может измерить разность потенциалов или напряжение на компоненте.

Q = It E = расчеты QV Закон Ома V = IR исследующие факторы, влияющие на сопротивление Графические характеристики ВАХ диод омический проводник лампа накаливания igcse / gcse 9-1 Physics revision notes

Электричество 3: Закон Ома, экспериментальные исследования сопротивления

а также I-V графики и расчеты с использованием I = V / R, Q = It и E = QV

Редакция Доктора Брауна по физике Банкноты

Подходит для курсов GCSE / IGCSE Physics / Science или их эквивалент

Что такое закон Ома? Как вы делаете расчеты по закону Ома / с?

Какие факторы влияют на стойкость схема?

Как построить и использовать схему для исследовать закон Ома?

Как рассчитать количество электричества? заряд движется по цепи?


Подиндекс этой страницы

1.Закон Ома, простая схема исследования и расчеты V = IR

2. Движение и единица заряда, кулон, расчеты с использованием Q = It

3. Возможная разница и передача электроэнергии, E = QV расчеты

4а. Электрическое сопротивление – задействованных факторов

4б. Изучение сопротивление провода при постоянной температуре, различной длины и ширины

4с.Изучение вольт-амперные характеристики провода – объяснение графика

4д. Расследование ВАХ металлической лампы накаливания – график

4e. Изучение вольт-амперные характеристики диода – объяснение графика

См. Также ПРИЛОЖЕНИЕ 1 для обзора всей электроэнергии уравнения вам могут понадобиться


1а.Ома Закон (и упоминание других единиц, рассматриваемых в других разделах)

Закон Ома гласит, что ток через провод между двумя точками прямо пропорционален напряжению на две точки в цепи.

Он включает в себя самое фундаментальное уравнение что нужно знать для расчета электричества.

Математически это можно выразить как: я = V / R

перестановок: В = ИК а также R = V / I

I = ток в амперах, амперах, A ; мера скорости потока электрического заряда.

В = разность потенциалов, п.о., вольт, V ; мера потенциальной энергии, передаваемой электрическому заряду течет.

Разность потенциалов в цепи это энергии, передаваемой на кулон электрического заряда , что течет между двумя точками в электрической цепи.

Кулон ( C ) – это единица электрического заряда (см. Q = Примечания к уравнению).

Передаваемая энергия рассчитывается от п.о. и количество электрического заряда ( Q ) перемещен p.d. в В (см. E = QV примечания к уравнениям).

R = сопротивление провода, Ом, Ом ; мера сопротивления проводника препятствовать поток заряда.

Чем больше сопротивление резистор, тем больше он сопротивляется и замедляет ток электричества.

Закон Ома означает, что R в этом уравнении является константой, не зависящей от величины протекающего электрического тока.

Закон правильно применяется к так называемому омическому сопротивлению . проводники , где протекающий ток прямо пропорционален приложенная разность потенциалов, но некоторые резисторы не подчиняются этому закону, например нагретая нить лампочка.

1b.Просто эксперимент по измерению сопротивления отдельного компонента

Если вы настроили контур 31 (правая диаграмма), вы можете измерить сопротивление постоянного резистора [R].

Изменяя напряжение источника питания с помощью переменной резистора, вы легко можете получить множество пар показаний p.d. (V) и текущее (А).

Затем используйте уравнение закона Ома (R = V / I), чтобы вычислить значение фиксированное сопротивление.

Затем вы можете усреднить значения R, рассчитанные для более надежный результат.

Более подробная информация приведена ниже, чтобы получить полную ВАХ графики, а также как получить сопротивление графическим методом.

Это основная установка для исследования вольт-амперные характеристики любого компонента R.

1c. Примеры расчеты с использованием Ома Закон V = IR

Q1 Когда стр.d. от 4,5 В приложен к сопротивлению, течет ток 0,5 А.

Какое значение имеет резистор?

R = V / I = 4,5 / 0,5 = 9,0 Ом

Q2 Сопротивление имеет значение 50 Ом.

Какой п.о. должен быть применен к нему чтобы через него протекал ток 5,0 А?

В = ИК = 5 x 50 = 250 В

3 квартал А п.d. 240 В подается на резистор нагревательного элемента сопротивлением 30 Ом.

Сколько тока проходит через обогреватель?

I = V / R = 240/30 = 8.0 А

4 квартал Три батареи на 1,5 В были подключены последовательно к трем лампочкам.

Если амперметр измеряет ток 0,50 А, какое сопротивление у каждой лампочки?

I = V / R, поэтому R = V / I = (3 x 1.5) / 0,50 = 9,0 Ом

Поскольку общее сопротивление = сумма сопротивления, сопротивление каждой лампочки = 9,0 / 3 = 3.0 Ом

5 квартал


ВЕРХ СТРАНИЦЫ и субиндекс


2. Движение заряда

2а. Расчет заряда, проходящего через точку в цепи Q = It

Ток (I в амперах) – скорость протекания электрического заряжать вокруг цепи.

Чем больше поток заряда в данный момент времени, тем больше электрический ток.

Скорость протекания электрического заряда равна измеряется в кулонах в секунду.

Вы можете рассчитать заряд, проходящий через точку в цепи в заданное время по формуле

Q = Это

, где Q = электрический заряд в кулонах ( C ) – блок электрического заряда

I = ток в амперах ( A ) и t = время ( с )

перегруппировок из Q = It, I = Q / т и t = Q / I

Ток в 1 А равен скорость потока заряда 1 Кл / с.

2b. Примеры расчетных вопросов с участием уравнение Q = It

1 квартал Если ток 3,0 А проходит через прибор в течение 1 часа 30 минут, сколько электрического заряда передается в процессе?

Q = It, Q = 3,0 x 1,5 x 60 x 60 = 16 200 C = 1,62 х 10 4 С

Q2 Если Заряд 9000 C проходит через точку в электрической цепи в 12.0 минут, какой текущий поток?

I = Q / t = 9000 / (12 x 60) = 9000/720 = 12,5 А

Q3 Сколько времени займет электрическая цепь в минутах и ​​секундах ток 20.0 А передать 5000 С заряда?

т = Q / I = 5000/20 = 250 секунд = 4 минут и 10 секунд

Q4 Портативный компьютер зарядное устройство пропускает ток 1.20 А на 30 минут с выходом p.d. 15.0 В.

(a) Подсчитайте, сколько заряда перенесена в компьютерную батарею.

Q = It = 1,2 х 30 х 60 = 2160 С

(б) Какое сопротивление зарядное устройство?

В = ИК, R = V / I = 15 / 1,2 знак равно 12,5 Ом

(c) Когда аккумулятор ноутбука полностью заряжено в нем хранит 3000 с.

Сколько времени потребуется, чтобы полностью заряжать разряженный аккумулятор?

Q = It, t = Q / I = 3000 / 1,2 = 2500 с (41 мин 40 с)

5 квартал


ВЕРХ СТРАНИЦЫ и субиндекс


3. Возможная разница и передача энергии

3а.Введение в электрическую энергию перевод

Передача энергии на единицу заряда = разность потенциалов (п.о.) и расчеты на основе E = QV

В предыдущем разделе мы рассмотрели, как рассчитать количество заряда, движущегося в цепи, но ничего не сказал об энергии переведен.

Напоминания :

Электрические цепи, используемые термины, условные обозначения цепей, параллельные объяснение цепей и последовательных цепей

Разница потенциалов (стр.d. в вольт, В ) – энергия, передаваемая на единицу заряда в виде электрического заряд перемещается из одной точки в другую в электрической цепи.

Измеряется вольтметром, который всегда подключается параллельно через компонент схемы.

Передает электрический ток энергия

Подумайте обо всех электрических бытовые приборы, которыми вы пользуетесь – все они нуждаются в подаче энергии для работы!

Блок питания работает на заряжается и передает ему энергию.

Работа должна производиться на зарядке для увеличения его потенциальной энергии.

Электрический заряд измеряется в кулоны (C)

Заряд и его движение уже было рассмотрено в раздел 2 (Q = It).

Заряды передают энергию компонентов по мере их прохождения, выполняя работу против сопротивления компонент.

Если работа сделана, то энергия переведен.

Если электрический заряд испытывает разность потенциалов, этот заряд будет течь, передавая энергию.

Энергия подается из энергоаккумулятора источник питания – аккумулятор, электросеть и т. Д.

При прохождении заряда по любой п.d. падение высвобождает энергию (с более высокого уровня потенциальной энергии на более низкий).

например в тонкой проволоке сопротивление , выделяется тепло.

Разница потенциалов между двумя баллов равняется проделанной работе на единицу заряда.

разность потенциалов (В) = проделанная работа ( энергия передается в Дж) заряд (C)

т.е. 1 вольт соответствует 1 джоуля за кулон или V = J / C

Чем больше падение п.д., тем больше энергия передан, потому что заряд начинается с большим потенциалом энергия.

Следовательно, блок питания с большим источником p.d. (В) может поставлять в схему на больше энергии на единицу электрического заряда ( кулон, В).

Чем больше p.d., тем больше энергии такое же количество электрический заряд может нести.

3b.Еще одно уравнение для расчета электрического передача энергии

В количество переносимой энергии можно рассчитать по формуле:

переданная энергия = заряд x потенциал разница.

E = QV (поэтому Q = E / V и V = E / Q )

E = передаваемая энергия в джоулях ( Дж, )

Q = количество электрический заряд в кулонах ( C )

В = разность потенциалов ( В )

Отмечая, что: V = E / Q = энергия, передаваемая на единицу заряда (J / C)

Попутно и несколько напоминаний:

Чем больше энергии передается в данном время, тем больше мощность устройства или электрического прибора.

П. V говорит вам, сколько энергия, передаваемая на каждую единицу электрического заряда,

так, V = E / Q , (шт. J / C), см. Расчеты E = QV ниже).

Текущий I говорит вам, сколько заряд проходит заданную точку в цепи за единицу времени (кулонов в секунду, К / с ).

Это означает, что оба p.d. В и текущий I влияет на скорость передачи энергии устройству из накопителя электроэнергии в другие накопители энергии.

И около математических связей на основании раздела 2. Q = It, а здесь, в разделе 3, E = QV

Из Q = It и E = QV, подставляя дает E = ItV,

т. (i) E = IVt (I в A, t в с, В в вольтах)

Перестановка E = IVt дает IV = Е / т

Это соединяется с уравнения для мощности

(ii) Мощность = энергия переведено / время получено = E / t (Дж / с), и

( iii ) Мощность = ток x напряжение = P (Вт) = I (A) x V (В), P = IV

Из (ii) и (iii) E / t = IV, поэтому E = IVt , что является уравнением (i) !!!

3c.Расчет q на основе E = QV (иногда с участием других уравнений электричества)

Q1 Электродвигатель Модель автомобиля питается от аккумулятора 1,5 В.

Если 120 C заряда проходит через цепь двигателя в движущемся вагоне,

(а) сколько энергии передается?

E = QV = 120 x 1,5 = 180 Дж

(b) Опишите вероятный накопитель энергии меняется, когда машина работает.

Химическая потенциальная энергия запас батареи уменьшается и превращается в электрическую энергию.

Накопитель кинетической энергии автомобиль увеличивается из-за потери тепла от трения и звуковой энергии переданы в накопитель тепловой энергии окрестностей.

Q2 Какое количество заряд необходим для передачи 500 Дж энергии, если п.о.цепи 24,0 В?

E = QV, Q = E / V = 500/24 ​​= 20,8 С (3 SF)

Q3 Какой потенциал разность требуется в цепи для передачи 2000 Дж энергии с заряд 50 кулонов?

E = QV, V = E / Q = 2000/50 = 40 В

4 квартал А 12.Батарея 0 В пропускает через лампу ток 2,0 А в течение 5 минут.

(a) Рассчитайте, сколько заряда прошло через лампу.

Q = It = 2 x 5 x 60 = 600 С

(b) Рассчитайте, сколько электроэнергии был перенесен лампой.

Два пути:

(i) E = QV = 600 x 12 = 7200 Дж, самый простой, но вы можете рассчитать его, не зная Q, из:

(ii) E = IVt = 2 x 12 x 5 x 60 = 7200 Дж

5 квартал Устройство имеет мощность 1.5 кВт и работает от сети 230 В.

Если прибор используется в течение 15 минут, сколько заряда прошло по цепи?

1,5 кВт ≡ 1500 Вт ≡ 1500 Дж / с

Общая переданная энергия = мощность x время = 1500 x 15 x 60 = 1 350 000 Дж

E = QV, поэтому Q = E / V = ​​1350 000/230 = 5870 C (3 SF)

Ответ можно рассчитать по другой маршрут

P = IV, I = P / V = ​​1500/230 = 6.522 А

Q = It = 6,522 x 15 x 60 = 5870 C (3 SF)

Q6

3d. Еще немного о разности потенциалов – действие двух последовательно соединенных резисторов

На схеме 41 показаны два подключенных резистора. последовательно.

Справа показано, что происходит с p.d. по часовой стрелке по цепи (направление условного тока).

Повышается потенциальный запас аккумулятора разность зарядных потенциалов заряда до 12 В.

По мере прохождения заряда через 1-й резистор R 1 , он теряет энергию и п.д. падает на 8 В до п.п. из 4 В.

По мере прохождения заряда через 2-ю резистор R 1 , он снова теряет энергию и п.о. падает на 4 В до p.d. из 0 В.

Пока есть полная цепь, процесс повторяется.

Поскольку E = QV, выделяется вдвое больше энергии резистором R 1 (p.d. 8 В), чем R 2 (p.d. 4 В) для тот же ток.


ВЕРХ СТРАНИЦЫ и субиндекс


4. Электрическое сопротивление – эксперименты по исследовать ВАХ различных сопротивлений и достоверность, или в противном случае Закона Ома

4а. Что влияет на сопротивление провода? Сопротивление постоянный?

и s – графики вольт-амперных характеристик (ВАХ) объяснил

Сопротивление цепи зависит от несколько факторов:

(i) толщина сопротивления провод – для однокомпонентного резистора

(ii) длина сопротивления провод – для однокомпонентного резистора

(iii) если более одного сопротивления, они подключены последовательно или параллельно?

(iv) температура компонента действует как сопротивление

Раздел 4.описывает и объясняет несколько примеров графиков ВАХ – которые можно исследовать с помощью схемы 31 (справа)

На принципиальной схеме 31 справа показано как можно исследовать изменение тока через сопротивление (или любой компонент) при изменении разности потенциалов.

Графики разности потенциалов тока используются, чтобы показать, как ток через компонент изменяется в зависимости от разности потенциалов на нем.

Сопротивление некоторых резисторов / компонентов действительно меняется. как действующий и п.д. изменения например диодная или лампа накаливания.

Узнайте, как и почему в разделах 4d. и 4e.


ВЕРХ СТРАНИЦЫ и субиндекс


4b. Исследование электрического сопротивления провода – изменение длины или ширины

Схема 30 показывает, как исследовать сопротивление провода

Относительно тонкая проволока закреплена на каждый конец на линейке с разметкой в ​​миллиметрах с помощью зажимов типа «крокодил».

Вам понадобится амперметр для измерения ток в амперах и вольтметр для измерения p.d. через провод в вольт.

Провод подключается в серии с аккумуляторным блоком питания, переключателем и амперметром для измерения силы тока течет по проводу в амперах.

Вольтметр , для измерения p.d, соединены параллельно через резистивный провод.

Обратите внимание, что амперметр всегда подключается к последовательно с компонентом , но вольтметр всегда подключается параллельно по любому исследуемому компоненту.

Один конец провода, подключенный через вольтметр закреплен (слева), но на другом конце есть зажим типа «крокодил», который действует как подвижный точки контакта для размещения на различном расстоянии вдоль провода сопротивления от слева направо.

Замкните выключатель, чтобы замкнуть цепь и начинаем снимать показания.

Лучше всего открыть переключатель между показания, чтобы свести к минимуму риск нагрева провода.

Вы можете изменять расстояние d (мм) от слева (0 мм) в точку дальше вправо и возьмите серию пар из п.d и текущие показания, например каждые 50 мм (можно работать в см, получается нет разницы!).

Используя закон Ома, вы вычисляете сопротивление в омах из уравнения R = V / I

Ты затем можно построить график зависимости сопротивления (Ом) от длины провода d (мм) – показано справа.

Вы должны обнаружить, что график является линейным с его начало координат x, y в точке 0,0.

Это означает, что сопротивление пропорционально длине провода .

Если не закрепить провод точно на 0 мм, график по-прежнему должен быть линейным, но начало линии не будет быть 0,0.

Если повторить эксперимент с провода разного диаметра, вы должны обнаружить, что градиент становится ниже, толще проволока.

Для провода той же длины сопротивление меньше толще проволока – хорошая аналогия – легкость, с которой вода течет через труба тонкого или большего диаметра.


ВЕРХ СТРАНИЦЫ и субиндекс


4c. Изучение ток – напряжение характеристики проволоки

Это эксперимент по закону Ома

Схема 31 показывает, как исследовать зависимость I от V для сопротивления

.

Следствие – это поиск вне …

… как течет ток через резистор меняются в зависимости от разности потенциалов на нем?

Постоянный резистор представляет собой ‘компонент’ в цепи и должен иметь постоянную температуру на протяжении всего эксперимента (см. ниже температура эффекты).

В этом случае простой проволочный резистор соединены последовательно с блоком питания и амперметром.

П. измеряется по фиксированному сопротивление с вольтметром,

Тем не мение, также подключенный последовательно, добавлен переменный резистор, так что вы можете удобно изменить разность потенциалов и тем самым изменить ток протекает через компонент.

Это позволяет собрать целую серию пар показаний I и V, с помощью которых можно построить подходящие графики – в этом случай V против I, но часто делается как I против V.

Используя переменный резистор, вы постепенно увеличивайте разность потенциалов на компоненте, принимая соответствие текущему чтению, например увеличиваясь на 0,5 В. за раз. Повторите каждый читать дважды и использовать среднее значение.

После этого можно поменять местами клеммы аккумулятора. и повторить все показания.

Если вы построите p.d. по сравнению с текущим, график линейный , если он подчиняется закону Ома – тогда он называется ‘ омической проводник ‘.

Это я изобразил графиком вверху справа, а градиент равен сопротивлению в Ом .

Это соответствует закону Ома . уравнение V = IR , поэтому градиент равен R.

Если график остается линейным, сопротивление остается постоянным.

Этот график не представляет показания сняты после перестановки полюсов аккумулятора.

Однако показывает, как получить значение сопротивления графическим методом.

Это линейный график и фраза линейный компонент может использоваться.

Для таких компонентов, как провод, который не нагревается, вы должны получить линейный график p.d. (V) против I (A) с градиент R (Ω). (правый график).

Вы должны убедиться, что провод не сильно нагревается – если начинает нагреваться, сразу отключите резистор («выключите») и дайте ему остыть.

Если вы построите график зависимости I от V, градиент будет 1 / R (обратная величина сопротивление), линейный график .

Этот график показывает, что вы получаете построение всех данных, включая показания I-V, снятые после реверсирования клеммы аккумулятора.

График (1) является построенный на поперечной оси. Верхняя правая половина – это ваш первый набор результатов, затем вы переверните клеммы на источнике питания и повторите эксперимент дает нижнюю левую часть графика.

Обратите внимание, что вы получите только линейный график, если температура проволоки остается постоянной .

Когда ток (А) пропорционален к p.d (V) он описывается как омический провод (подчиняется закону Ома!).

С помощью схемы 31 вы можете проверить любой резистор или любой другой тип компонента схемы, и результаты обсуждается ниже, начиная с резюме факторов, влияющих на сопротивление.

Так, сопротивление омического проводника, например цепь компонент не меняется независимо от того, проходит ли ток – постоянный градиент 1 / R для графика 1.

Это ожидаемые линейные графики для фиксированный резистор с использованием схемы 31 выше.

Думая против часовой стрелки на диаграмме, разные линии графика могут отображать убывающее сопротивление е.грамм. (i) резистивный провод становится короче при том же диаметре, или (ii) увеличение диаметра при фиксированной длине провода.

При постоянной температуре ток, протекающий через омический проводник прямо пропорционален разности потенциалов на это – уравнение: В = IR или I = V / R .

Однако это только правда, так как линейный график, если температура не менять.

Комментарии к переменным в этом частный эксперимент по закону Ома

Ток всегда определяется комбинация п.о. (В) и сопротивление R (Ом).

Независимая переменная что мы изменяем или контролируем в эксперименте – в этом случае вы можете Считайте это p.d. управляется переменным резистором.

Одно из соглашений – построить график независимая переменная на оси x, а зависимая переменная на оси ось y.

Этот означает, что сопротивление R, является обратной величиной градиента – немного больше неудобно рассчитать сопротивление, чем на графике V в зависимости от I, где градиент – это сопротивление. Закон Ома: I = В / р.

Зависимая переменная – это то, что мы тестируем или измеряем в эксперименте, это ток I (A), который зависит от настройки переменного резистора, который, в свою очередь, контролирует разность потенциалов на резисторе.

Управляющие переменные – это то, что мы сохраняем то же самое во время эксперимента, чтобы убедиться, что это честный тест например в этом случае сохраняется провод и температура постоянная, НЕ должна изменяться – не меняйте провод и не допускайте нагреть.


ВЕРХ СТРАНИЦЫ и субиндекс


4г. Исследование вольт-амперных характеристик металла лампа накаливания

Когда электрический заряд проходит через высокое сопротивление, как тонкая металлическая нить лампы накаливания, она передает часть электроэнергия к накопителю тепловой энергии нити накала. Электрический заряд работают против сопротивления .

Схема 45 показывает, как можно исследовать характеристики разности токов и потенциалов нить лампочка.

Вольтметр подключен параллельно термистор, п.д. В измеряется в вольтах ( В ).

Переменный резистор позволяет варьировать п.д. и текущий поток.

Амперметр, подключенный последовательно, дает текущее значение I в амперах ( A ).

В прохождение тока нагревает нить накала и повышение температура вызывает повышение сопротивления . Итак, нить Лампа представляет собой неомический провод .

Этот «эффект нагрева» влияет на все резисторы.

По мере увеличения тока выделяется больше тепловой энергии, и нить накаливания становится все горячее и горячее, поэтому дальнейшее повышение температуры еще больше увеличивает сопротивление.

Это уменьшает скорость, с которой ток увеличивается с увеличение разности потенциалов .

Следовательно, градиент I-V кривая графика уменьшается, и все больше с увеличением температура – график 2. Это нелинейный график .

Если градиент меняется, тогда сопротивление меняется.

График (2) является построенный на поперечной оси.Верхняя правая половина – это ваш первый набор результатов, затем вы переверните клеммы на источнике питания и повторите эксперимент дает нижнюю левую часть графика.

Фраза нелинейная компонент может использоваться.

Когда ток (А) НЕ пропорциональная p.d (V) лампа накаливания описывается как безомический провод (не подчиняется закону Ома!).

У вас такой же график в форме треугольника. для термистор.

Теория – со ссылкой на схему металлической конструкции

Металлическая кристаллическая решетка состоит из неподвижных ионов и свободно движущихся электроны между ними. С повышением температуры ионы металлов колеблются сильнее. сильно, в котором электроны сталкиваются, и это препятствует прохождению электронов, уменьшая поток заряжать. По мере увеличения тока вибрации увеличиваются, вызывая больше электрической энергии, которая будет преобразована в тепло – увеличивая температура И сопротивление металлической нити, тем самым еще больше понижая ток.

Итак, увеличение i по температуре увеличивает сопротивление лампы накаливания (или большинства других резисторы) и снижает ток, протекающий для заданного p.d.

Если резистор становится слишком горячим, ток почти не будет течь.

Есть одно важное исключение. к этому «правилу», см. примечания к термистор, где сопротивление фактически падает с повышение температуры.

Лампа накаливания – лишь одна из многих примеры были энергия передается с пользой , НО есть всегда теряется тепловая энергия в накопитель тепловой энергии устройства и Окрестности .

Нить часто изготавливается из металлический вольфрам, плавящийся при> 3400 o C и ярко светящийся при 2500 o C, но все равно испаряется очень медленно. Инертный газ например, добавляется аргон или азот, чтобы уменьшить это испарение – любое испаренные атомы вольфрама попадают в инертный (и, следовательно, неокисляющий) Ar или N 2 молекул и, надо надеяться, снова конденсируются на нити.

См. Сохранение энергии, передача-преобразование энергии, эффективность – расчеты


ВЕРХ СТРАНИЦЫ и субиндекс


4e. Исследование вольт-амперных характеристик диода

Модель ток через диод протекает только в одном направлении – см. график 3.

Сопротивление в обратном направлении очень высока – следовательно, это фактически «односторонняя» система.

Цепь 43 показывает, как можно исследовать вольт-амперная характеристика диода.

Вольтметр подключен параллельно термистор, п.д. В измеряется в вольтах ( В ).

Переменный резистор позволяет варьировать п.д. и текущий поток.

Амперметр, подключенный последовательно, дает текущее значение I в амперах ( A ).

Диод имеет очень высокое сопротивление в обратное направление .

Также есть порог р.о. (например, 1,4 В) до того, как ток вообще потечет – внимательно посмотрите на график – есть короткий горизонтальный участок, прежде чем ток поднимется с нуля и со временем становится линейным.

Таким образом, вы получаете верхнюю правую часть графика 3 по сравнению с графиками 1 и 2 выше.

Это потому, что когда вы делаете экспериментируйте, используя схему, описанную выше, по изменению подключений, вы не обнаружите никаких текущих потоков при изменении p.d.

Его нелинейный График .

Если градиент меняется, то сопротивление меняется.

Когда ток (А) НЕ пропорциональный p.d (V), диод описывается как безомический провод (не подчиняется закону Ома!).

Фраза Нелинейный компонент может быть использовано.

График (3) является построенный на поперечной оси. Верхняя правая половина – это ваш первый набор результатов, затем вы переверните клеммы на источнике питания и повторите эксперимент дает нижнюю левую часть графика.

Поскольку ток течет только в одну сторону через диод его можно использовать для преобразования переменного тока в постоянный Текущий.


ВЕРХ СТРАНИЦЫ и субиндекс


Практическая работа по помощь в развитии ваших навыков и понимания, возможно, включала следующее:

с использованием ламп накаливания и резисторов для исследования разности потенциалов – Текущий характеристики,


ПРИЛОЖЕНИЕ 1: Важные определения, описания, формулы и ед.

Примечание: Вы можете / можете нет (но не волнуйтесь!), столкнулись со всеми этими терминами, это зависит от как далеко продвинулась ваша учеба.В вашем курсе вам может не понадобиться каждая формула – решать вам.

V разность потенциалов ( p.d ., обычно называемая “ напряжение ”) – это движущий потенциал, который перемещает электрический заряд вокруг цепь – обычно электронов .

Возможная разница – это работа, выполненная в перемещение единицы заряда.

Показывает, сколько энергии передается за единицу заряда, когда заряд перемещается между двумя точками в цепи е.грамм. между выводами аккумуляторной батареи.

г. в любой части цепи измеряется в вольтах, В .

Я ток – это скорость протекания электрического заряда в кулонов в секунду ( C / s ), измеряется в амперах (амперах, A, ).

Количество переданного электрического заряда a give time = текущий расход в амперах x прошедшее время в секундах

Формула соединения: Q = Это , I = Q / t, t = Q / I, Q = перемещаемый электрический заряд кулонов ( C ), время т ( с )

R сопротивление в цепи, измеренное в Ом ( Ом ).

Сопротивление замедляет прохождение электрического заряда – он противостоит потоку электрического заряда .

Формула соединения: В = ИК , I = V / R, R = V / I (Это формула для Закон Ома)

P является мощность , передаваемая цепью = показатель энергии передача ( Дж / с, ) и измеряется в Вт, ( Вт, ).

Формула соединения: P = IV , I = P / V, V = P / I также P = I 2 R (см. также P = E / t ниже)

E = QV , энергия, передаваемая количеством электрического заряда потенциалом разность вольт.

переданной энергии (джоулей) = количество электрического заряда (кулоны) x разность потенциалов (вольт)

Q = E / V, V = E / Q, E = передача энергии в джоулях ( Дж, ), Q = электрический заряд перемещен ( C ), V = p.d. ( В )

E = Pt , P = E / t, t = E / P, где P = мощность ( Вт, ), E = переданная энергия ( Дж) , t = затраченное время ( с )

Передаваемая энергия в джоулях = мощность в ваттах. x время в секундах

Формула связи: Поскольку E = Pt и P = IV, передаваемая энергия E = IVt


ВЕРХ СТРАНИЦЫ и субиндекс


Что дальше?

Электричество и ревизия магнетизма индекс нот

1.Полезность электроэнергии, безопасность, передача энергии, расчеты стоимости и мощности, P = IV = I 2 R, E = Pt, E = IVt

2. Электрические схемы и как их рисовать, условные обозначения схем, параллельность схемы, объяснение последовательных схем

3. Закон Ома, экспериментальные исследования сопротивление, I-V графики, расчеты V = IR, Q = It, E = QV

4. Схема устройств и как они используются? (е.грамм. термистор и LDR), соответствующие графики gcse Physical Revision

5. Подробнее о последовательных и параллельных цепях. электрические схемы, измерения и расчеты gcse физика

6. Электроснабжение «Национальной сети», экология вопросы, использование трансформаторов gcse примечания к редакции физики

7. Сравнение способов получения электроэнергии gcse Заметки о пересмотре физики (энергия 6)

8.Статическое электричество и электрические поля, использование и опасность статического электричества gcse примечания к редакции физики

9. Магнетизм – магнитные материалы – временные (индуцированные) и постоянные магниты – использует gcse физика

10. Электромагнетизм, соленоидные катушки, использование электромагнитов gcse примечания к редакции физики

11. Моторное воздействие электрического тока, электродвигатель, громкоговоритель, правило левой руки Флеминга, F = BIL

12.Эффект генератора, приложения напр. генераторы производство электричества и микрофон gcse физика

ВСЕ мои GCSE Примечания к редакции физики

ИЛИ воспользуйтесь [GOGGLE ПОИСК]



Версия IGCSE заметки по закону Ома исследования сопротивления V = IR Q = It вычисления KS4 физика Научные заметки на Исследование сопротивления по закону Ома V = IR Q = It расчеты GCSE руководство по физике примечания к закону Ома исследования сопротивления V = IR Q = It расчеты для школ колледжей академий естествознания преподавателей изображений рисунки-диаграммы для исследования сопротивления по закону Ома V = IR Q = Он вычисляет научные исправления примечания на Исследование сопротивления по закону Ома V = IR Q = It расчеты для пересмотра модулей физики примечания по темам физики, чтобы помочь в понимании Исследование сопротивления по закону Ома V = IR Q = It расчеты университетские курсы физики карьера в науке, физике вакансии в машиностроении технический лаборант стажировка инженер стажировка по физике США 8 класс 9 класс 10 AQA Заметки о пересмотре GCSE 9-1 по физике по закону Ома исследования сопротивления V = IR Q = It вычисления GCSE примечания к закону Ома исследования сопротивления V = IR Q = It расчеты Edexcel GCSE 9-1 физика наука примечания к редакции Исследование сопротивления по закону Ома V = IR Q = It расчеты для OCR GCSE 9-1 21 век научные заметки по физике об исследованиях сопротивления по закону Ома V = IR Q = Расчет OCR GCSE 9-1 Шлюз физики примечания к пересмотру исследований сопротивления по закону Ома V = IR Q = It вычисления WJEC gcse science CCEA / CEA gcse science

ВЕРХ СТРАНИЦЫ и субиндекс

Учебник по физике: электрический ток

Если два требования электрической цепи выполнены, заряд будет проходить через внешнюю цепь.Говорят, что есть ток – поток заряда. Использование слова ток в этом контексте означает просто использовать его, чтобы сказать, что что-то происходит в проводах – заряд движется. Однако ток – это физическая величина, которую можно измерить и выразить численно. Как физическая величина, , ток – это скорость, с которой заряд проходит через точку в цепи. Как показано на диаграмме ниже, ток в цепи можно определить, если можно измерить количество заряда Q , проходящего через поперечное сечение провода за время t .Ток – это просто соотношение количества заряда и времени.

Текущее – это величина ставки. В физике есть несколько скоростных величин. Например, скорость – это величина скорости – скорость, с которой объект меняет свое положение. Математически скорость – это отношение изменения положения к времени. Ускорение – это величина скорости – скорость, с которой объект меняет свою скорость. Математически ускорение – это отношение изменения скорости к времени. А мощность – это величина скорости – скорость, с которой работа выполняется на объекте.Математически мощность – это отношение работы к времени. В каждом случае величины скорости математическое уравнение включает некоторую величину во времени. Таким образом, ток как величина скорости будет математически выражен как

.

Обратите внимание, что в приведенном выше уравнении используется символ I для обозначения величины тока.

Как обычно, когда количество вводится в Классе физики, также вводится стандартная метрическая единица, используемая для выражения этой величины.Стандартная метрическая единица измерения тока – ампер . Ампер часто сокращается до А, и обозначается условным обозначением A . Ток в 1 ампер означает, что 1 кулон заряда проходит через поперечное сечение провода каждую 1 секунду.

1 ампер = 1 кулон / 1 секунда

Чтобы проверить свое понимание, определите ток для следующих двух ситуаций. Обратите внимание, что в каждой ситуации дается некоторая посторонняя информация.Нажмите кнопку Проверить ответ , чтобы убедиться, что вы правы.

Провод изолируют поперечным сечением 2 мм и определяют, что заряд 20 C может пройти через него за 40 с.

Сечение провода длиной 1 мм изолируется, и определяется, что заряд 2 Кл проходит через него за 0,5 с.

I = _____ Ампер

I = _____ Ампер

Обычное направление тока

Частицы, которые переносят заряд по проводам в цепи, являются подвижными электронами.Направление электрического поля в цепи по определению является направлением, в котором проталкиваются положительные испытательные заряды. Таким образом, эти отрицательно заряженные электроны движутся в направлении, противоположном электрическому полю. Но в то время как электроны являются носителями заряда в металлических проводах, носителями заряда в других цепях могут быть положительные заряды, отрицательные заряды или и то, и другое. Фактически, носители заряда в полупроводниках, уличных фонарях и люминесцентных лампах одновременно являются как положительными, так и отрицательными зарядами, движущимися в противоположных направлениях.

Бен Франклин, проводивший обширные научные исследования статического и токового электричества, считал положительные заряды носителями заряда. Таким образом, раннее соглашение о направлении электрического тока было установлено в том направлении, в котором будут двигаться положительные заряды. Конвенция прижилась и используется до сих пор. Направление электрического тока условно является направлением, в котором должен двигаться положительный заряд. Таким образом, ток во внешней цепи направлен от положительной клеммы к отрицательной клемме батареи.Электроны действительно будут двигаться по проводам в противоположном направлении. Зная, что настоящими носителями заряда в проводах являются отрицательно заряженные электроны, это соглашение может показаться немного странным и устаревшим. Тем не менее, это соглашение, которое используется во всем мире, и к которому студент-физик может легко привыкнуть.

Зависимость тока от скорости дрейфа

Ток связан с количеством кулонов заряда, которые проходят точку в цепи за единицу времени.Из-за своего определения его часто путают со скоростью дрейфа количества. Скорость дрейфа означает среднее расстояние, пройденное носителем заряда за единицу времени. Как и скорость любого объекта, скорость дрейфа электрона, движущегося по проводу, – это отношение расстояния ко времени. Путь типичного электрона через проволоку можно описать как довольно хаотический зигзагообразный путь, характеризующийся столкновениями с неподвижными атомами. Каждое столкновение приводит к изменению направления электрона.Однако из-за столкновений с атомами в твердой сети металлического проводника на каждые три шага вперед приходится два шага назад. С электрическим потенциалом, установленным на двух концах цепи, электрон продолжает движение вперед на . Прогресс всегда идет к положительному полюсу. Однако общий эффект бесчисленных столкновений и высоких скоростей между столкновениями состоит в том, что общая скорость дрейфа электрона в цепи ненормально мала. Типичная скорость дрейфа может составлять 1 метр в час.Это медленно!

Тогда можно спросить: как может быть ток порядка 1 или 2 ампер в цепи, если скорость дрейфа составляет всего около 1 метра в час? Ответ таков: существует много-много носителей заряда, движущихся одновременно по всей длине цепи. Ток – это скорость, с которой заряд пересекает точку в цепи. Сильный ток является результатом нескольких кулонов заряда, пересекающих поперечное сечение провода в цепи. Если носители заряда плотно упакованы в провод, тогда не обязательно должна быть высокая скорость, чтобы иметь большой ток.То есть носителям заряда не нужно преодолевать большое расстояние за секунду, их просто должно быть много, проходящих через поперечное сечение. Ток не имеет отношения к тому, насколько далеко заряды перемещаются за секунду, а скорее к тому, сколько зарядов проходит через поперечное сечение провода в цепи.

Чтобы проиллюстрировать, насколько плотно упакованы носители заряда, мы рассмотрим типичный провод, который используется в цепях домашнего освещения – медный провод 14-го калибра. В срезе этой проволоки длиной 0,01 см (очень тонком) их будет целых 3.51 x 10 20 атомов меди. Каждый атом меди имеет 29 электронов; маловероятно, что даже 11 валентных электронов одновременно будут двигаться как носители заряда. Если мы предположим, что каждый атом меди вносит только один электрон, то на тонком 0,01-сантиметровом проводе будет целых 56 кулонов заряда. При таком большом количестве подвижного заряда в таком маленьком пространстве малая скорость дрейфа может привести к очень большому току.

Чтобы проиллюстрировать это различие между скоростью заноса и течением, рассмотрим аналогию с гонками.Предположим, что была очень большая гонка черепах с миллионами и миллионами черепах на очень широкой гоночной трассе. Черепахи не очень быстро двигаются – у них очень низкая скорость дрейф . Предположим, что гонка была довольно короткой – скажем, длиной 1 метр – и что значительный процент черепах достиг финишной черты в одно и то же время – через 30 минут после начала гонки. В таком случае течение будет очень большим – миллионы черепах пересекают точку за короткий промежуток времени.В этой аналогии скорость связана с тем, насколько далеко черепахи перемещаются за определенный промежуток времени; а ток зависит от того, сколько черепах пересекли финишную черту за определенный промежуток времени.

Природа потока заряда

Как только было установлено, что средняя скорость дрейфа электрона очень и очень мала, вскоре возникает вопрос: почему свет в комнате или в фонарике загорается сразу после включения переключателя? Разве не будет заметной задержки по времени перед тем, как носитель заряда перейдет от переключателя к нити накала лампочки? Ответ – нет! и объяснение того, почему раскрывает значительную информацию о природе потока заряда в цепи.

Как было сказано выше, носителями заряда в проводах электрических цепей являются электроны. Эти электроны просто поставляются атомами меди (или любого другого материала, из которого сделана проволока) внутри металлической проволоки. Когда переключатель переводится в положение на , цепь замыкается, и на двух концах внешней цепи устанавливается разность электрических потенциалов. Сигнал электрического поля распространяется почти со скоростью света ко всем подвижным электронам в цепи, приказывая им начать марш и марш .По получении сигнала электроны начинают двигаться по зигзагообразной траектории в обычном направлении. Таким образом, щелчок переключателя вызывает немедленную реакцию во всех частях схемы, заставляя носители заряда повсюду двигаться в одном и том же направлении. В то время как фактическое движение носителей заряда происходит с медленной скоростью, сигнал, который информирует о начале движения, движется со скоростью, составляющей долю от скорости света.

Электроны, которые зажигают лампочку в фонарике, не должны сначала пройти от переключателя через 10 см провода к нити накала.Скорее электроны, которые зажигают лампочку сразу после того, как переключатель повернут на на , являются электронами, которые присутствуют в самой нити накала. Когда переключатель повернут, все подвижные электроны повсюду начинают движение; и именно подвижные электроны, присутствующие в нити накала, непосредственно ответственны за зажигание ее колбы. Когда эти электроны покидают нить накала, в нее входят новые электроны, которые ответственны за зажигание лампы. Электроны движутся вместе, как вода в трубах дома.Когда кран поворачивается с на , вода в кране выходит из крана. Не нужно долго ждать, пока вода из точки входа в ваш дом переместится по трубам к крану. Трубы уже заполнены водой, и вода во всем водном контуре одновременно приводится в движение.

Развиваемая здесь картина потока заряда представляет собой картину, на которой носители заряда подобны солдатам, идущим вместе, повсюду с одинаковой скоростью.Их движение начинается немедленно в ответ на установление электрического потенциала на двух концах цепи. В электрической цепи нет места, где носители заряда расходуются или расходуются. Хотя энергия, которой обладает заряд, может быть израсходована (или лучше сказать, что электрическая энергия преобразуется в другие формы энергии), сами носители заряда не распадаются, не исчезают или иным образом не удаляются из схема. И нет места в цепи, где бы начали скапливаться или накапливаться носители заряда.Скорость, с которой заряд входит во внешнюю цепь на одном конце, такая же, как скорость, с которой заряд выходит из внешней цепи на другом конце. Ток – скорость потока заряда – везде одинакова. Поток заряда подобен движению солдат, идущих вместе, повсюду с одинаковой скоростью.

Проверьте свое понимание

1.Говорят, что ток существует всякий раз, когда _____.

а. провод заряжен

г. аккумулятор присутствует

г. электрические заряды несбалансированные

г. электрические заряды движутся по петле

2. У тока есть направление. По соглашению ток идет в направлении ___.

а. + заряды перемещаются

г.- электроны движутся

г. + движение электронов

3. Скорость дрейфа подвижных носителей заряда в электрических цепях ____.

а. очень быстро; меньше, но очень близко к скорости света

г. быстрый; быстрее, чем самая быстрая машина, но далеко не скорость света

г. медленный; медленнее Майкла Джексона пробегает 220-метровую

г.очень медленно; медленнее улитки

4. Если бы электрическую цепь можно было сравнить с водяной цепью в аквапарке, то ток был бы аналогичен ____.

Выбор:

A. давление воды

Б. галлонов воды, стекающей с горки в минуту

С.вода

D. нижняя часть салазок

E. водяной насос

F. верх горки

5. На схеме справа изображен токопроводящий провод. Две площади поперечного сечения расположены на расстоянии 50 см друг от друга. Каждые 2,0 секунды через каждую из этих областей проходит заряд 10 ° C.Сила тока в этом проводе ____ А.

а. 0,10

г. 0,25

г. 0,50

г. 1.0

e. 5,0

ф. 20

г. 10

ч.40

и. ни один из этих

6. Используйте диаграмму справа, чтобы заполнить следующие утверждения:

а. Ток в один ампер – это поток заряда со скоростью _______ кулонов в секунду.

г. Когда заряд 8 C проходит через любую точку цепи за 2 секунды, ток составляет ________ A.

г. Если за 10 секунд поток заряда проходит через точку A (диаграмма справа) на 5 ° C, то ток равен _________ A.

г. Если ток в точке D равен 2,0 А, то _______ C заряда проходит через точку D за 10 секунд.

e. Если 12 ° C заряда пройдет мимо точки A за 3 секунды, то 8 C заряда пройдут мимо точки E за ________ секунд.

ф. Верно или неверно:

Ток в точке E значительно меньше тока в точке A, поскольку в лампочках расходуется заряд.

.

Оставить комментарий
