Силовой трансформатор – это электротехническое оборудование. Он изменяет напряжение переменного электрического тока. Если на входе в трансформатор ток имеет более высокое напряжение, чем на выходе – то перед вами силовой понижающий трансформатор. Если из устройства выходит ток с более высоким напряжением, чем на входе – то трансформатор повышающий. Частота тока на входе и на выходе не меняется.

Работа трансформатора основана на электромагнитной индукции. Суть явления индукции: если через замкнутый контур пропускать магнитный поток, то в контуре возникнет электрический ток. Электромагнитную индукцию в 1831 году открыл знаменитый английский ученый Майкл Фарадей.

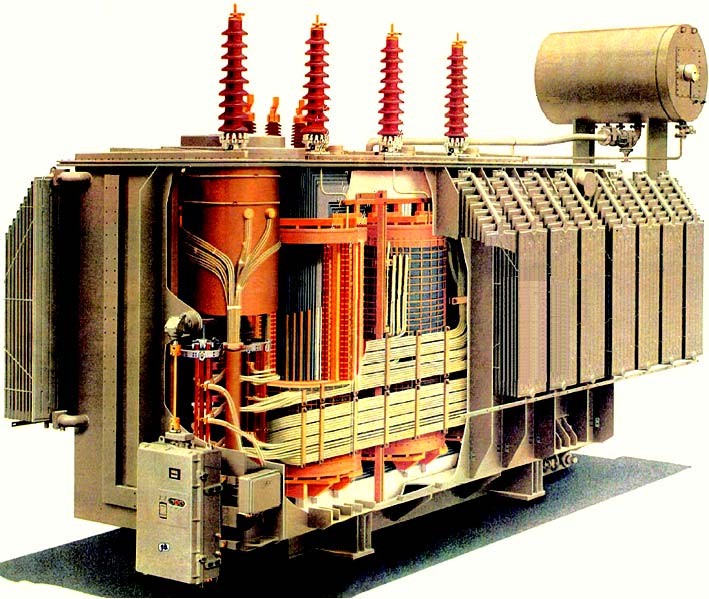

Устройство силового трансформатора сухого и масляного

Любой трансформатор состоит их магнитопровода, обмоток, системы охлаждения, регулирующих и контролирующих устройств.

Обмотки намотаны на сердечник из специальной электротехнической стали.

Сердечники бывают стержневые, броневые и тороидальные. В трансформаторах стержневого типа обмотка наматывается на весь сердечник. Поэтому вы видите только верхнюю и нижнюю части электромагнитного стержня. Если сердечник броневой – то обмотка почти полностью скрыта внутри сердечника. Тороидальный сердечник – это тот же стержень, но замкнутый в кольцо. Отец трансформатора Фарадей именно с помощью тороидальной катушки открыл электромагнитную индукцию.

Без системы охлаждения силовой трансформатор работать не может. Потому что под нагрузкой нагревается рабочая часть устройства – сердечник и обмотка на нем. Охлаждается трансформатор воздухом или маслом. Соответственно по способу охлаждения выделяют типы силовых трансформаторов: сухие и масляные.

Регулирует работу устройства специалист. Для этого на силовом трансформаторе производитель устанавливает реле и различные переключатели. Некоторые модели трансформаторов можно регулировать под нагрузкой, другие – только в выключенном состоянии.

Контролирует работу трансформатора инженер-электрик. Он следит за показателями датчиков температуры и давления внутри трансформатора.

Конструкция сухого силового трансформатора

Магнитопровод и обмотки есть во всех трансформаторах. Главное отличие между сухими и масляными трансформаторами в системе охлаждения.

  • В сухом трансформаторе нагретый воздух от магнитопровода и катушек движется естественным путем или его «гоняют» специальные вентиляторы.
  • В защитном кожухе сухого трансформатора делают специальные отверстия для лучшей вентиляции. Потому что воздушное охлаждение менее эффективно, чем масляное. Иногда ТС выпускаются в незащищенном исполнении.
  • К изоляции в сухих трансформаторах предъявляются повышенные меры пожарной безопасности. Потому что основная изолирующая среда для устройства – это воздух.
    А изолирующие свойства у воздуха хуже, чем у масла.

В сухих трансформаторах нет жидкостей. Поэтому обслуживать оборудование не так хлопотно. Кроме того, отсутствие масла в системе охлаждения позволяет устанавливать трансформатор рядом с потребителями электрической энергии.

Устройство трансформатора силового масляного


Рабочая часть масляного силового трансформатора состоит из сердечника и обмоток. А охлаждается трансформатор маслом. Его заливают в специальный бак с крышкой. Сверху на крышке расположены датчики давления и температуры масла, входы и выходы обмоток ВН и НН, регуляторы и переключатели.

Трансформаторы отличаются по конструкции масляного бака. Есть герметичные масляные силовые трансформаторы ТМГ. В них устанавливают бак с гофрированными стенками. Масло заливается в бак в вакууме. Оно не соприкасается с окружающей средой. Масляный силовой трансформатор обычной конструкции имеет на крышке расширитель и газовое реле.

При сильном нагреве дополнительный объем масла поступает в расширитель.

Масляная система в состоянии охладить мощный трансформатор. Но масло – это горючая жидкость. Поэтому «начинка» масляного трансформатора спрятана в прочный корпус.

Силовые трансформаторы – это габаритные устройства. Для удобного ремонта и установки их комплектуют дополнительными устройствами. Например, колесиками или дополнительными датчиками.

Силовые трансформаторы 10(6)/0,4 кв области применения разных схем соединения обмоток

Отсутствие у изготовителей и заказчиков определенного представления принципиальных отличий свойств силовых трансформаторов с малой мощностью и разными схемами соединения обмоток ведет к их неправильному использованию. При этом некорректный выбор схемы соединения обмоток ухудшает технические показатели электрических установок и понижает качество электроэнергии, а также приводит к возникновению серьезных аварий.

Это отмечают проектировщики из Нижнего Новгорода Алевтина Ивановна

Федоровская и Владимир Семенович Фишман. Они в своем материале делают акцент на разнице в реакции трансформаторов на несимметричные токи, которые содержат составляющую нулевой последовательности.

Схемы соединения обмоток и свойства трансформаторов

В соответствии с ГОСТ 11677-85 [1] силовые трансформаторы 10(6)/0,4 кВ мощностью от 25 до 250 кВА могут изготавливать с такими схемами соединения обмоток:
  • «звезда/звезда» – Y/Yн;
  • «треугольник–звезда» – D/Yн;
  • «звезда–зигзаг» – Y/Zн.
Ключевое отличие технических характеристик трансформаторов с разными схемами соединений обмоток – различная реакция на несимметричные токи, которые содержат составляющую нулевой последовательности. В основном это однофазные сквозные короткие замыкания и рабочие режимы с неравномерной загрузкой фаз.

Известно, что силовые трансформаторы 6(10)/0,4 кВ имеют трехстержневой стальной сердечник, с расположенными там первичной и вторичной обмотки фазы А, В и С. Магнитные потоки трех фаз в симметричных режимах циркулируют в сердечнике трансформатора и не выходят за его пределы.

Что происходит во время нарушения симметрии с преимуществом нагрузки одной фазы на стороне 0,4 кВ? Подобные режимы работы исследуются с применением теории симметричных составляющих [2]. По ней каждый несимметричный режим работы трехфазной сети представлен как геометрическая сумма 3 симметричных составляющих тока и напряжения: составляющие прямой, нулевой и обратной последовательностей.

Максимальная однофазная несимметрия достигается в режиме однофазного короткого замыкания на стороне 0,4 кВ трансформатора со схемой соединения обмоток D/Yн.

Картина токов симметричных составляющих в обмотках в таком режиме показана на рис. 1. В неповрежденных фазах на стороне 0,4 кВ геометрическая сумма трех симметричных составляющих тока приравнена нулю (не учитываем рабочую нагрузку фаз). В поврежденной фазе она достигает максимума и равняется току ОКЗ. Определяется она по формуле:

где Uл – линейное напряжение;

R1, R0, X1, Х0 – соответственно активные и реактивные сопротивления прямой и нулевой последовательности.

Сопротивления прямой последовательности

Сопротивления прямой последовательности R1 и X1 трансформаторов с разными схемами соединения обмоток определяются теми же формулами и имеют несущественные различия:


В каталогах видно, что известные величины в этих формулах Ркз и Uк почти не зависят от схем соединения обмоток трансформатора, а значит, не влияют на сопротивление прямой последовательности. Сопротивления же нулевой последовательности трансформаторов с различными схемами соединения обмоток имеют принципиальные отличия.

Сопротивления нулевой последовательностивекторов токов и магнитных потоков в трансформаторе со схемой соединения обмоток D/Yн (рис. 2).

В таких трансформаторах токи прямой, обратной и нулевой последовательностей текут и в первичной, и во вторичной обмотках. В то время как токи нулевой последовательности в первичной обмотке замыкаются внутри нее, не выходя при этом в сеть. Намагничивающие силы или ампер-витки, которые создают токи нулевой последовательности первичных и вторичных обмоток, имеют встречное направление и практически полностью компенсируют друг друга, обуславливая тем самым небольшую величину реактивных сопротивлений трансформатора. А сопротивления прямой и нулевой последовательностей приблизительно равны: R

1 = R0; Х1 = Х0
В трансформаторах со схемой соединения обмоток Y/Zн в аналогичном режиме ОКЗ токи нулевой последовательности протекают лишь по вторичной обмотке трансформатора, однако магнитного потока нулевой последовательности они не создают, что объясняется особенностью схемы Zн – «зигзаг».
Эта особенность состоит в том, что на каждом стержне трансформатора расположено по одной вторичной полуобмотке двух разных фаз (рис. 3). В режиме ОКЗ намагничивающие силы, создаваемые токами нулевой последовательности в этих полуобмотках, направлены встречно и друг друга взаимно компенсируют. При этом токи нулевой последовательности в первичной обмотке отсутствуют. В таких трансформаторах сопротивления нулевой последовательности оказываются меньше сопротивлений прямой последовательности: R0 < R1; Х0 < Х1.

Рис. 1. Токи симметричных составляющих в обмотках трансформатора в режиме однофазного короткого замыкания

IA21, IA22, IA20, IB21, IB22, IB20, IC21, IC22, IC20 – токи фаз А, В, С прямой, обратной и нулевой последовательностей вторичной обмотки;
IA11, IA12, IA10, IB11, IB12, IB10, IC11, IC12, IC10 – токи фаз А, В, С прямой, обратной и нулевой последовательностей первичной обмотки.

Рис. 2. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток D/Yн

Рис. 3. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Zн



Из формулы (1) следует, что это обеспечивает большую величину тока ОКЗ у трансформаторов со схемами Y/Zн по сравнению с трансформаторами со схемами D/Yн.

Альтернативой трансформаторам со схемой Y/Z являются трансформаторы ТМГсу со схемой Y/Yn-0 со специальной встроенной симметрирующей обмоткой (СУ). Устройство было разработано кафедрой электроснабжения сельского хозяйства БАТУ, УП МЭТЗ им. В.И. Козлова и Минскэнерго, и теперь является неотъемлемой частью трансформатора со схемой У/Ун.

Симметрирующее устройство представляет собой отдельную обмотку, уложенную в виде бандажа поверх обмоток высшего напряжения трансформатора со схемой соединения обмоток У/Ун. Обмотка симметрирующего устройства рассчитана на длительное по ней протекание номинального тока трансформатора, т.е. на полную номинальную однофазную нагрузку.

Обмотка симметрирующего устройства включена в рассечку нулевого провода трансформатора из расчета того, что при несимметричной нагрузке и появлении тока в нулевом проводе трансформатора, а также связанного с ним потока нулевой последовательности, поток, создаваемый симметрирующим устройством равный по величине и направленный в противоположном направлении, компенсирует действие потока нулевой последовательности, предотвращая этим самым перекос фазных напряжений.

Схема подсоединения обмотки симметрирующего устройства (СУ) к обмоткам НН:



Трансформаторы с СУ улучшают работу защиты, повышают безопасность электрической сети. В них резко снижено разрушающее воздействие на обмотки токов при однофазных коротких замыканиях.

СУ значительно улучшает синусоидальность напряжения при наличии в сети нелинейных нагрузок, что крайне важно при питании многих чувствительных приборов, например, эвм, автоматики, телевизоров.

Трансформаторы ТМГ с симметрирующим устройством ТМГсу.

Теперь обратимся к трансформаторам со схемой соединения обмоток Y/Yн. Как известно, в обмотках, соединенных в звезду без выведенной нулевой точки, токи нулевой последовательности протекать не могут. Поэтому в режиме ОКЗ токи этой последовательности протекают только во вторичной обмотке трансформатора.

Совпадающие по фазе магнитные потоки нулевой последовательности, создаваемые токами вторичной обмотки, выходят за пределы магнитного сердечника и замыкаются через металлический кожух трансформатора (рис. 4). Это определяет значительно большую величину сопротивлений нулевой последовательности таких трансформаторов: R0 >> R1; X0 >> X1.

Рис. 4. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Yн

Следует отметить, что в отличие от сопротивлений прямой последовательности трансформаторов, которые можно рассчитать, сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн расчету не поддаются. Их можно определить только экспериментально. Величина этих сопротивлений во многом зависит от конструкции кожуха трансформатора, от величины зазоров между сердечником и кожухом и т.п.

Схема замера сопротивлений нулевой последовательности приведена в ГОСТ 3484.1-88 [3]. К сожалению, в этом документе указано, что такие замеры предприятия-производители проводят по просьбе заказчиков. Вероятно, в последние годы таких просьб от заказчиков не поступает, а изготовители эти замеры самостоятельно не производят, считая, что в них нет необходимости. В результате проектировщики при выполнении расчетов пользуются старыми справочными данными. Однако использовать устаревшую информацию надо чрезвычайно осторожно, ведь конструкции современных силовых трансформаторов, в частности кожухов, а также материалы, из которых они изготовлены, существенно изменились.

Кроме того, имеющиеся на сегодня данные по сопротивлениям нулевой последовательности трансформаторов крайне скудны и противоречивы. Так, согласно замерам УП МЭТЗ им. В.И. Козлова, выполненным много лет назад, реактивные сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн превышают сопротивления прямой последовательности в среднем в 10 раз. В то же время в ГОСТ 3484.1-88 имеется фраза о том, что эти сопротивления могут отличаться на два порядка. И этим сегодня противоречия не исчерпываются[4].

Почему необходимо знать реальные значения сопротивлений?

Реальные значения сопротивлений нулевой последовательности знать необходимо, поскольку они определяют величину тока ОКЗ. Чем больше эти сопротивления, тем меньше ток ОКЗ, соответственно труднее осуществить защиту трансформатора.
В нормальных режимах работы большие сопротивления нулевой последовательности при неравномерной загрузке фаз трансформатора на стороне 0,4 кВ приводят к ухудшению качества электроэнергии у потребителя.
Так, если принять R1 = R0, X1 = X0, что характерно для трансформаторов со схемами соединения обмоток D/Yн, то получим:

Таким образом, при этих условиях ток ОКЗ на выводах 0,4 кВ трансформатора будет равен току трехфазного КЗ.
Однако, если R0>>R1 и X0>>X1, что характерно для трансформаторов со схемами соединения обмоток Y/Yн, то величина тока ОКЗ оказывается значительно меньше тока трехфазного КЗ, то есть Iокз3фкз. Какие при этом могут возникнуть трудности с защитой, особенно если она выполнена со стороны обмотки ВН предохранителями 6(10) кВ, можно показать на конкретном примере.
На рис. 5 изображена схема подключения трансформатора 100 кВА, 6/0,4 кВ питания собственных нужд (ТСН) ПС 110/35/6 кВ. На ПС с переменным оперативным током такие трансформаторы устанавливаются на ОРУ и подключаются к воздушному вводу, идущему от силового трансформатора к вводной ячейке ЗРУ-6(10) кВ. Защита трансформатора, включая кабель 0,4 кВ до щита 0,4 кВ, выполняется предохранителями 6 кВ. Токи КЗ в конце защищаемой предохранителями зоны – при вводе на щит 0,4 кВ приведены в табл. 1. Как из нее видно, минимальное значение тока КЗ через предохранители 6 кВ имеет место при однофазном замыкании на стороне 0,4 кВ.

Таблица 1. Токи короткого замыкания в конце защищаемой предохранителями зоны за трансформатором 100 кВА, 6/0,4 кВ, D/Yн при вводе на щит 0,4 кВ

Рис. 5. Схема подключения трансформатора 100 кВА, 6/0,4 кВ для питания собственных нужд ПС 110/35/6 кВ

Согласно существующим рекомендациям по условиям отстройки от броска тока намагничивания трансформатора мощностью 100 кВА номинальный ток предохранителей принимается равным Iн. пр = (2 ÷ 3) Iн.тр. В данном случае Iн.пр 2 ·10 А 20. Принимаем Iн.пр = 20 А.

Минимальный отключаемый ток предохранителем типа ПКТ-6 кВ, 20 А согласно каталожным данным составляет Iмин.откл.пр = 240 А, что значительно больше токов КЗ, приведенных в табл. 1.
Таким образом, защита предохранителями типа ПКТ 6 кВ оказывается нечувствительной. Более того, при протекании тока КЗ ниже минимально отключаемого, предохранитель не только не защищает оборудование, но и разрушается сам, вызывая аварию.
В качестве защитного аппарата можно рассмотреть возможность использования предохранителей зарубежных фирм, например марки Merlin Gerin. Номинальный ток предохранителя специалисты компании рекомендуют выбирать из условия Iпр. 0,1с 12 Iном.тр.Пользуясь времятоковой зависимостью, приведенной в [5], определяем, что этому условию удовлетворяет предохранитель Fusarc c номинальным током 20 А, минимальный ток отключения которого равен 55 А. Казалось бы, этот предохранитель надежно защищает электрооборудование, т.к. минимально отключаемый им ток меньше минимального тока КЗ: 62 А 55 А. Однако время отключения данным предохранителем тока КЗ, равного 62 А, составляет 7 с. При таком длительном времени необходимо учитывать эффект спада тока, вызванный увеличением активного сопротивления кабеля вследствие его нагрева [6]. В результате спада тока его значение приближается к минимальному току отключения предохранителя –55 А, что делает защиту ненадежной.
Улучшить надежность защиты можно путем применения силового трансформатора 6/0,4 кВ со схемой соединения обмоток Y/Zн. В этом случае минимальный ток короткого замыкания через предохранители увеличивается до 80 А, а время его отключения предохранителем сокращается до 0,6 с и защита становится достаточно надежной.
Если же в рассмотренном примере будет применен трансформатор со схемой соединения обмоток Y/Yн, то минимальный ток КЗ через предохранители составит лишь 22 А. Очевидно, что защитить электрооборудование предохранителями 6 кВ при таком токе невозможно. Недостатки трансформаторов со схемой соединения обмоток Y/Yн проявляются и в нормальных режимах работы при неравномерной загрузке фаз. Потери напряжения в более загруженной фазе могут резко возрасти по сравнению с менее за-груженными фазами, особенно при большой загрузке трансформатора и низком cos j нагрузки.
Однако означает ли всё вышесказанное, что трансформаторы со схемой соединения обмоток Y/Yн не должны изготавливаться вообще? Представляется, что это не так. Не всегда большая величина сопротивления нулевой последовательности трансформатора является недостатком. Например, при применении трансформаторов более 1000 кВА может возникнуть проблема устойчивости однофазной коммутационной аппаратуры 0,4 кВ к току ОКЗ. В этом случае большая величина сопротивления нулевой последовательности трансформатора со схемой Y/Yн поможет решить эту проблему.
Что же касается защиты таких трансформаторов, то она решается с помощью релейной защиты и выключателя 6(10) кВ, а с низкой стороны – с помощью вводного автомата.

Выводы

Для трансформаторов малой мощности (от 25 до 250 кВА), защищаемых предохранителями со стороны ВН, безусловное преимущество имеет схема соединения обмоток Y/Zн. Несколько меньший эффект дает схема D/Yн. Схему Y/Yн для таких трансформаторов применять не следует.
Схема соединения обмоток трансформаторов Y/Yн может применяться в сравнительно редких случаях для более мощных трансформаторов при необходимости ограничения тока однофазного КЗ с целью повышения устойчивости коммутационной аппаратуры.
Предприятиям-изготовителям силовых трансформаторов следует в обязательном порядке производить замеры их сопротивлений нулевой последовательности.

ЛИТЕРАТУРА

1. ГОСТ 11677-85. Трансформаторы силовые. Общие технические условия.
2. Ульянов С.А. Короткие замыкания в электрических системах. – М.: Госэнергоиздат, 1952. – 280 с.
3. ГОСТ 3484.1-88 (СТ СЭВ 1070-78). Трансформаторы силовые. Методы электромагнитных испытаний
4. Справочник по проектированию электроснабжения, линий электропередачи и сетей / Под ред. Большама Я.М., Круповича В.И., Самовера М.Л. и др. – М.: Энергия, 1975. – 696 с.
5. Каталог на предохранители Fusarc Merlin Gerin (стандарт DIN).
6. ГОСТ 28249-93. Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ.

_________________________________________________________________________________

Компания ООО Энетра Текнолоджиз на правах дилера ОАО МЭТЗ им. В. И. Козлова осуществляет продажу трансформаторов средней мощности. В нашем каталоге вы найдете сухие трансформаторы ТС, ТСЗ и ТСГЛ, масляные трансформаторы ТМ и ТМГ, а также специализированные трансформаторы различного назначения. Мы рады доставить выбранные вами трансформаторы по всей Сибири и СФО. Доставка трансформаторов осуществляется нами не только по СФО, но и по Дальнему Востоку.

Что такое трансформатор и как он работает?

Трансформаторы – устройства для преобразования электрической энергии. Они встречаются везде, где используется электричество. Эти устройства необходимы, потому что в каждой конкретной жизненной ситуации нам требуется только какая-то доля той энергии, которая вырабатывается и накапливается единой сетью электрических станций.

Притом, что даже эта доля получаемой энергии должна быть стандартизована по потребительским параметрам, для удобства пользования. С этой целью производятся различные по назначению трансформаторы (силовые, согласующие, измерительные, специальные и т.д.), среди которых ведущую роль играют силовые трансформаторы, предназначенные для преобразования напряжения или тока, используемого потребителем.

Силовые трансформаторы

Силовыми трансформаторами называются пассивные преобразователи тока и напряжения промышленной частоты, предназначенные для питания промышленных и бытовых электроустановок. Промышленными считаются частоты величиной 50, 60 и 400Гц. Последняя частота используется в автономных транспортных средствах авиации и флота. Принцип работы силового трансформатора основан на явлении электромагнитной взаимоиндукции, действующей между двумя близко расположенными проводниками с током.

Трансформаторное оборудование вы можете заказать в Новосибирске в нашеий компании. По всем вопросам обращайтесь к нашим менеджерам по телефону или e-mail.

Типичный силовой трансформатор имеет две изолированные обмотки (катушки), первичную и вторичную, которые могут быть намотаны на общий каркас или на отдельные каркасы. Каркас катушек одевается на магнитопровод (металлический или керамический сердечник), обеспечивающий циркуляцию магнитного потока, который может иметь различную форму, но должен обладать хорошей магнитной проницаемостью и способностью быстро перемагничиваться (магнитомягкий материал).

На первичную катушку подаётся преобразуемое напряжение или ток, а к вторичной катушке подключается потребитель (нагрузка). Подбором соотношения количества витков в обмотках и толщины проводников, от которых зависит коэффициент взаимоиндукции, можно получить нужную величину напряжения или тока, подаваемого в нагрузку. Промышленностью выпускаются различные типы силовых трансформаторов, отличающиеся по мощности, типу и форме магнитопровода, количеству фаз, специфике применения, системе охлаждения, количеству обмоток и т.д. По типу преобразуемого параметра силовые трансформаторы делятся на трансформаторы напряжения и трансформаторы тока.

Трансформаторы тока

Пассивные преобразователи, изменяющие силу переменного электрического тока при неизменном напряжении питания, называются трансформаторами тока. Первичная обмотка трансформаторов тока включается в цепь питания последовательно. Чтобы она не влияла на величину протекающего тока, сопротивление первичной обмотки должно быть очень маленьким. Поэтому она имеет небольшое число витков и выполнена из толстого проводника. Вторичная обмотка выполняется из тонкого провода и может иметь большое количество витков в зависимости от необходимого коэффициента трансформации.

Особенностью эксплуатации трансформаторов тока является то, что вторичная обмотка работает в режиме короткого замыкания. Чтобы сопротивление нагрузки не оказывало влияния на силу тока, оно должно быть во много раз меньше сопротивления витков вторичной обмотки. Поэтому недопустимо включать трансформатор в сеть без подключённой нагрузки. При обрыве цепи нагрузки напряжение на обмотке возрастает до таких величин, что происходит электрический пробой изоляции и трансформатор выходит из строя.

Трансформаторы тока делятся по своему назначению на измерительные, защитные, лабораторные и согласующие.

Трансформаторы напряжения

Это наиболее распространённые представители силовых трансформаторов. В отличие от трансформаторов тока они включаются в электрическую цепь параллельно и практически не имеют каких-либо ограничений по сопротивлению обмоток.

В зависимости от назначения, повышающий это трансформатор или понижающий, входные и выходные сопротивления устройства могут изменяться в широких пределах. Коэффициент трансформации определяется, как соотношение количества витков вторичной и первичной обмоток. Идеальным режимом работы для трансформатора напряжения является режим холостого хода, когда сопротивление нагрузки во много раз больше сопротивления вторичной обмотки.

Промышленность выпускает огромное количество разнообразных трансформаторов напряжения, которые применяются практически во всех сферах деятельности человека, начиная от мощных трансформаторных станций, питающих города, заканчивая миниатюрными их вариантами в домашних бытовых приборах.



Силовые трансформаторы

Общий вид и расположение внутренних деталей трехфазных двухобмоточных масляных трансформаторов мощностью 50 и 320 ква. Эти трансформаторы одинаковы по устройству и принципу действия и несколько различаются только по размерам и расположению отдельных деталей.

Трансформатор состоит из следующих частей: стального бака, крышки и магнитопровода с обмотками.

Баки современных трансформаторов имеют чаще всего овальную форму.

В стенки бака вварены циркуляционные трубы, улучшающие охлаждение масла.

Внутри бака находится выемная часть, состоящая из магнитопровода и обмоток. Магнитопровод представляет собой конструкцию прямоугольной формы, собранную из листов электротехнической стали толщиной 0,35 мм. Листы стали магнито провода покрыты изолирующей лаковой пленкой, а у трансформаторов старых конструкций — тонкой папиросной бумагой для уменьшения вихревых токов. Магнитопровод имеет три стержня, соединенных верхним и нижним ярмами. По обеим сторонам ярем расположены ярмовые балки, которые с помощью нескольких горизонтальных прессующих шпилек (изолированных от стали ярма картонными гильзами и шайбами) стягивают (прессуют) ярма с двух сторон. Ярма магнитопровода служат для образования замкнутого магнитного контура и в то же время обеспечивают жесткость конструкций; на стержнях размещают обмотки.

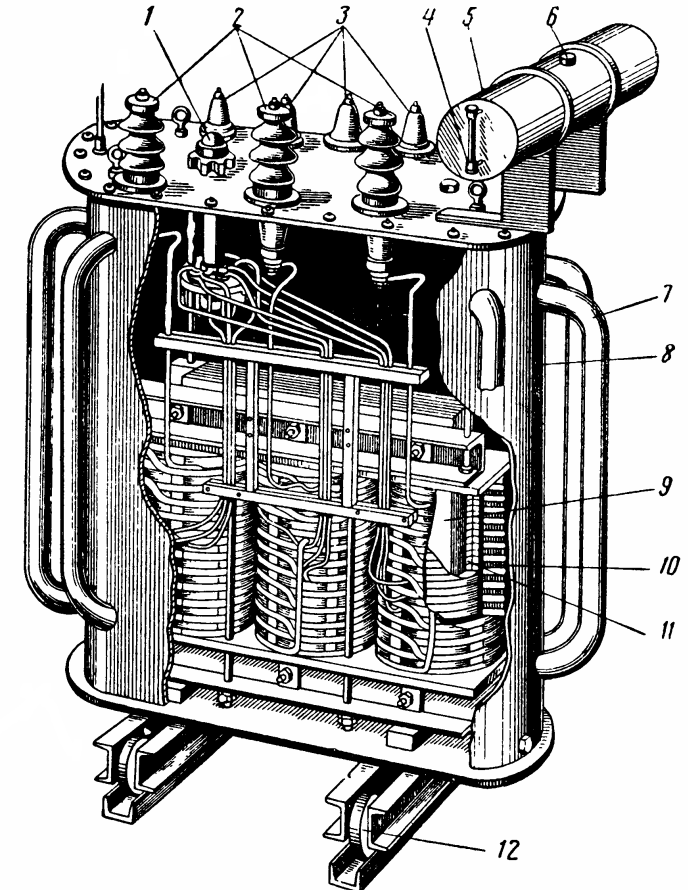

Рис. 1. Трехфазный двухобмоточный трансформатор мощностью 320 ква 1 — рукоятка переключателя отводов обмотки ВН. 2 — ввод ВН, 3 — ввод НН, 4 — маслоуказатель, 5 — расширитель (консерватор), 6 — пробка с фильтром, 7 — радиатор, 8 — бак трансформатора, 9 — стержень магнитопровода, 10 — обмотка ВН, 11 — обмотка НН, 12 — катки

Обмотки трансформаторов выполняют из медных (ПБ и ПББО) и алюминиевых (ПБА и ПББОА) проводов в виде цилиндрических катушек (рис. 2). На стержнях магнитопровода обмотки располагают концентрически: непосредственно на стержень надевают катушку низшего напряжения (НН), а на нее — катушку высшего напряжения (ВН). Катушки изолированы друг от друга и от магнитопровода с помощью изолирующих цилиндров, изготовленных из листов электротехнического картона (прессшпана). Связь между катушками ВН и НН электромагнитная.

Из катушек выведены провода, которые называются выводами и служат для соединения катушек обмотки одного напряжения друг с другом согласно принятой схеме. Эти выводы называют основными или линейными.

Обмотки соединяют в звезду (Y) или треугольник (Л). Схемы соединения обмоток трехфазного силового трансформатора обозначают дробью: в числителе указывают соедигение обмотки ВН, а в знаменателе — обмотки НН. Если обмотки силового трансформатора соединены в звезду с выведенной нейтральной точкой (нейтралью), к значку звезды добавляют, индекс «О», например Y0.

Рис. 2. Конструкции обмоток силовых трансформаторов: а — однослойная цилиндрическая, б — двухслойная цилиндрическая, в — многослойная цилиндрическая, г. — непрерывная; 1 — выравнивающие кольца, 2 — коробочка из электрокартона для усиления изоляции крайних витков, 3 — охлаждающий канал, образованный планками между наружным и внутренним слоями обмотки, 4 — планка из бука, 5 — ответвления для регулирования напряжения, 6 — прокладки из электрокартона, образующие горизонтальные каналы, 7 — опорное изоляционное кольцо, 8 — бумажно-бакелитовый цилиндр

Трехфазные трансформаторы различают по группе соединений. Группа соединений — это обозначение углового смещения вектора ВН относительно вектора НН, сопоставленного условно с положением стрелок на циферблате часов. Так, например, трансформатор, обмотки ВН и НН которого соединены в звезду с выведенной нейтралью на стороне НН, будет иметь обозначение Y/Y0- 12 (векторы ВН и НН совпадают по фазе).

Катушки обмотки ВН имеют отводы, при помощи которых можно в небольших пределах изменять коэффициент трансформации. Эти отводы присоединены к контактным стержням переключателя и называются регулировочными.

Переключатель позволяет регулировать напряжение трансформатора в пределах ±5%. В трансформаторах мощностью до 100 ква применяют переключатели ТПСУ-9-120/6, ТПСУ-9-120/10, ТПСУ-9-120/11 и др., которые позволяют регулировать напряжение вручную после снятия с трансформатора нагрузки. Переключатель ТПСУ устанавливают на магнито-проводе или под крышкой трансформатора, а рукоятку управления им размещают на крышке. В настоящее время Ереванским трансформаторным заводом выпускаются силовые трансформаторы с переключателями дистанционного управления, позволяющими регулировать напряжение трансформаторов мощностью 60 и 100 ква под нагрузкой.

На крышке трансформатора имеется термометр для контроля температуры масла. У трансформ-аторов мощностью от 30 ква и выше при напряжении на стороне высшего напряжения 10 кв на крышке установлен расширитель, соединенный с баком при помощи патрубка и служащий для компенсации изменяющегося объема масла в баке: при нагреве масло частично переходит из бака в расширитель, а при охлаждении возвращается из расширителя в бак.

Уровень масла в трансформаторе контролируют по масло-указателю, который устанавливают на расширителе, а при отсутствии расширителя — на стенке бака.

Крышка соединяется с баком при помощи болтов. Между крышкой и баком в целях герметизации бака устанавливают прокладку из пробки или маслостойкой резины.

В работающем трансформаторе при резком возрастании напряжения в питающей линии и ухудшении изоляции между обмотками ВН и НН может произойти пробой изоляции и вследствие этого переход высшего напряжения в обмотку низшего напряжения, а значит, и в присоединенную к ней сеть.

Если нулевая точка стороны НН трансформатора не заземлена, то защита обслуживающего персонала и низковольтных приборов от высокого потенциала при переходе напряжения осуществляется с помощью пробивного предохранителя.

Пробивной предохранитель представляет собой два контакта, между которыми установлена дистанционная пластинка из слюды. Один из контактов укреплен в фарфоровом корпусе и соединяется с обмоткой НН, а другой — в фарфоровой головке, ввертываемой в корпус, и соединяется с заземленным баком трансформатора.

Пластинка из слюды толщиной 0,25 мм имеет четыре круглых отверстия, расположенных, на одинаковом расстоянии друг от друга, благодаря которым создается необходимый воздушный зазор (разрыв) между заземленным контактом и контактом, соединенным с обмоткой НН. При появлении в обмотке НН высокого потенциала воздушные промежутки, созданные отверстиями в слюдяной пластинке, пробиваются и обмотка НН заземляется, в результате чего устраняется опасность поражения персонала и повреждения приборов высоким напряжением. После каждого пробоя контактные части предохранителя зачищают, а слюдяную пластинку заменяют новой.

Рис. 3. Пробивной предохранитель силового трансформатора: 1 — фарфоровая головка, 2 — слюдяная пластинка с отверстиями, 3 — центральный контакт, 4 — фарфоровый корпус

В практике эксплуатации передвижных станций нередко возникает необходимость в параллельной работе двух и более силовых трансформаторов.

Для включения на параллельную работу нескольких силовых трансформаторов необходимо соблюдать следующие условия:
1. Равенство номинальных напряжений трансформаторов. Различие в коэффициентах трансформации параллельно включаемых трансформаторов не должно быть более 0,5% их среднего значения.
2. Равенство напряжений короткого замыкания* трансформаторов, предназначенных для параллельной работы. Это требование объясняется тем, что при параллельной работе трансформаторов нагрузка между ними будет делиться пропорционально их номинальным мощностям. При неравенстве напряжений короткого замыкания двух трансформаторов один из них будет перегружаться, а другой недогружаться. Различие в напряжениях короткого замыкания допускается не более ±10% их среднего значения.
3. Одинаковые группы соединений трансформаторов. Несоблюдение этого требования делает невозможным параллельную работу трансформаторов. Например, если один трансформатор имеет группу соединения 12, а другой — 11, то они не могут быть включены на параллельную работу, так как при совпадении по фазе первичных напряжений вторичные напряжения не совпадут.

Силовые трехфазные трансформаторы состоят из магнитопровода, обмоток, размещенных на магнитопроводе и составляющих вместе с ним так называемую выемную часть, переключателя числа витков обмотки высшего напряжения, бака, трансформаторного масла, в которое погружена выемная часть, крышки, закрывающей кожух бака, вводов (проходных изоляторов) и расширителя, устанавливаемого над крышкой трансформатора.

Магнитопровод трансформатора состоит из стержней, верхнего и нижнего ярма. Их набирают из тонких покрытых лаком листов электротехнической стали и стягивают изолированными стальными шпильками. Такая конструкция магнитопровода уменьшает потери на нагрев от перемагничивания (гистерезиса) и от вихревых токов. Для безопасности обслуживания магнитопровод соединяют стальной полосой с заземленным баком трансформатора.

Рис. 1. Силовой трансформатор ТМ-250/6:
1 — болт заземления, 2 — бак, 3 — воздухоочиститель, 4 — расширитель, 5 и 6 — проходные изоляторы вводов 6 и 0,4 кВ, 7— термосифонный фильтр, 8 — выемная часть, 9 — радиатор

Поверх стержней магнитопровода накладывают обмотки. Обмотка, включаемая в сеть источника электроэнергии, называется первичной; обмотка, к которой присоединены электроприемники,— вторичной. В трехобмо-точных трансформаторах к ним добавляется третья обмотка—среднего напряжения (СН). Непосредственно на стержнях располагают обмотку низшего напряжения (НН). Обмотку высшего напряжения (ВН) наматывают на бакелитовые цилиндры, которые надевают поверх обмоток низшего напряжения. Обмотки изготовляют из медных или алюминиевых обмоточных проводов. Начала и концы обмоток располагают у верхнего ярма.

Для поддержания номинального напряжения на зажимах вторичной обмотки (при колебаниях напряжения в сети источника электроэнергии) на первичной обмотке устраивают регулировочные ответвления (отводы). Отводы обычно изготовляют из голых (иногда изолированных) медных проводов. Присоединяют их к переключающему устройству, которое устанавливают на выемной части трансформатора. Управляют переключающим устройством приводом, расположенным на крышке бака.

С помощью регулировочных ответвлений изменяют число витков обмотки ВН и соответственно коэффициент трансформации (отношение числа витков обмоток НН и ВН) и тем самым увеличивают или уменьшают вторичное напряжение. Регулировка может производиться как при снятом напряжении, т. е. переключением без возбуждения (ПБВ), так и под нагрузкой (РПН) без снятия напряжения. Применение того или иного вида регулирования зависит от конструкции силового трансформатора и его мощности.

Бак трансформатора обычно имеет овальную форму. Его изготовляют из листовой стали и заполняют трансформаторным маслом. Для увеличения поверхности охлаждения баки снабжают ребрами или радиаторами 9. На мощных трансформаторах применяют принудительную циркуляцию масла с водяным охлаждением или искусственный обдув радиаторов воздухом с помощью вентиляторов. В верхней части бака приваривают крюки для подъема трансформатора. В нижней части бака располагают болт заземления и сливную пробку. В днище бака трансформаторов мощностью свыше 100 кВ-А имеется также пробка для удаления остатков масла.

Масло, заполняющее бак трансформатора, служит для повышения изоляции между токоведущими частями и баком трансформатора, а также для охлаждения обмоток и магнитопровода.

Крышку трансформатора делают из листовой стали и закрепляют на баке с помощью болтов и прокладок из маслостойкой резины или других уплотнителей.

Для обеспечения полного заполнения бака трансформаторным маслом независимо от колебаний температуры трансформатора на крышке бака устанавливают дополнительный бачок — расширитель, соединенный трубопроводом с баком. Температурные колебания уровня масла происходят только в расширителе, не затрагивая масла в баке. Кроме того, расширитель уменьшает поверхность соприкосновения масла с воздухом, а установленный на нем воздухоочиститель очищает воздух от пыли и влаги.

Для очистки масла от продуктов окисления на трансформаторе устанавливают также термосифонный фильтр 7. Он представляет собой емкость, наполненную силикагелем и соединенную с верхней и нижней частями бака трансформатора. При циркуляции масло проходит через фильтр и непрерывно очищается. Фильтр устанавливают на трансформаторах мощностью от 160 кВ-А и выше.

Вводы представляют собой фарфоровые проходные изоляторы, через которые выводы обмоток трансформатора присоединяются к электрическим сетям.

Силовые трансформаторы мощностью 160—630 кВ-А снабжены катками, служащими для передвижения трансформатора на небольшие расстояния (в пределах подстанций или камеры трансформатора).

Трансформаторы мощностью 1000 кВ-А и выше снабжают выхлопными трубами и газовыми реле, предназначенными для защиты трансформаторов от внутренних повреждений, сопровождающихся выделением газов.

Во взрыво- и пожароопасных помещениях применяют сухие трансформаторы (ТС) или трансформаторы с негорючим заполнителем (совтол, пиранол и др.). Обмотки таких трансформаторов выполнены из медного провода и покрыты стеклопряжей, пропитанной глифталевыми лаками, и противосыростной эмалью.

Обозначают трансформаторы буквами в зависимости от конструкции. Первая буква обозначает число фаз: О — однофазный, Т— трехфазный; вторая (одна или две) —вид охлаждения: М — естественное масляное, С — сухое без масла, Д — дутьевое, Ц — принудительное циркуляционное, ДЦ — принудительное циркуляционное с дутьем; третья —число обмоток: Т — трехобмоточный (двухобмоточный — обозначения не имеет). Последующая буква Н указывает на наличие устройства для регулирования напряжения под нагрузкой. Буква Н, помещенная между первой и второй буквами, показывает, что трансформатор заполнен негорючим жидким диэлектриком. Буква А, расположенная вначале, обозначает автотрансформатор, который в отличие от трансформатора имеет только одну обмотку. Кроме того, трансформаторы напряжением 110 кВ и выше имеют дополнительные обозначения: Г — грозоупорное исполнение, В — со встроенными трансформаторами тока на вводах обмотки ВН.

Цифры после буквенного обозначения указывают на мощность трансформатора (кВ-А) и номинальное напряжение обмотки ВН (кВ).

В основные технические данные трансформатора входят также группы соединений обмоток и напряжение короткого замыкания.

СЗТТ :: Силовые трансформаторы



Скачать опросные листы на силовые трансформаторы

Скачать каталог на трансформаторы (pdf; 32 Мб)

Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)

Скачать каталог “Трансформаторы для железных дорог” (pdf; 4,8 Мб)

Образец заполнения заявки на продукцию завода

Требования к оформлению заказов трансформаторов предназначенных на экспорт

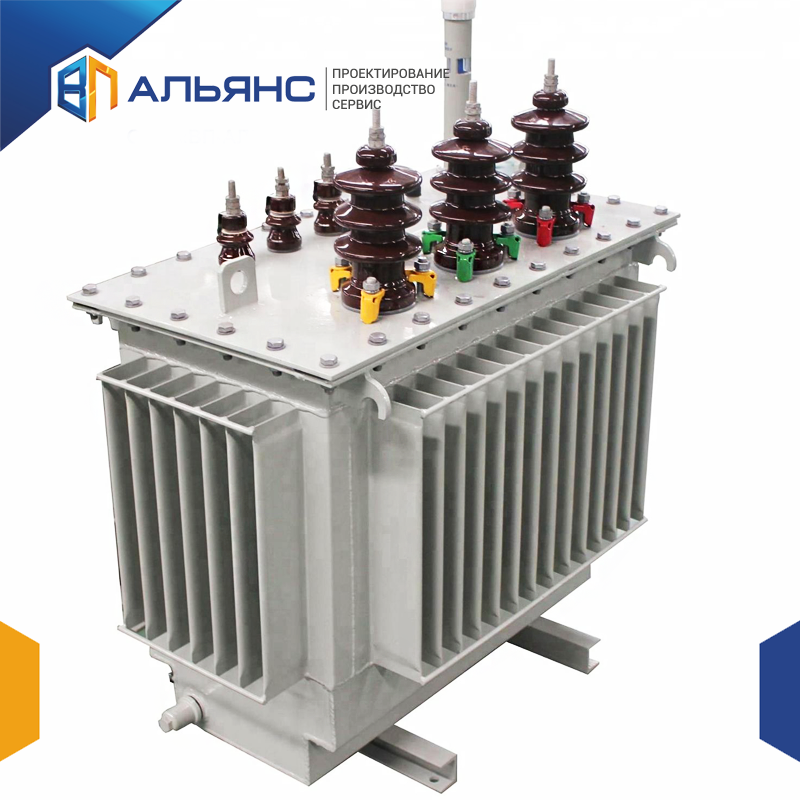

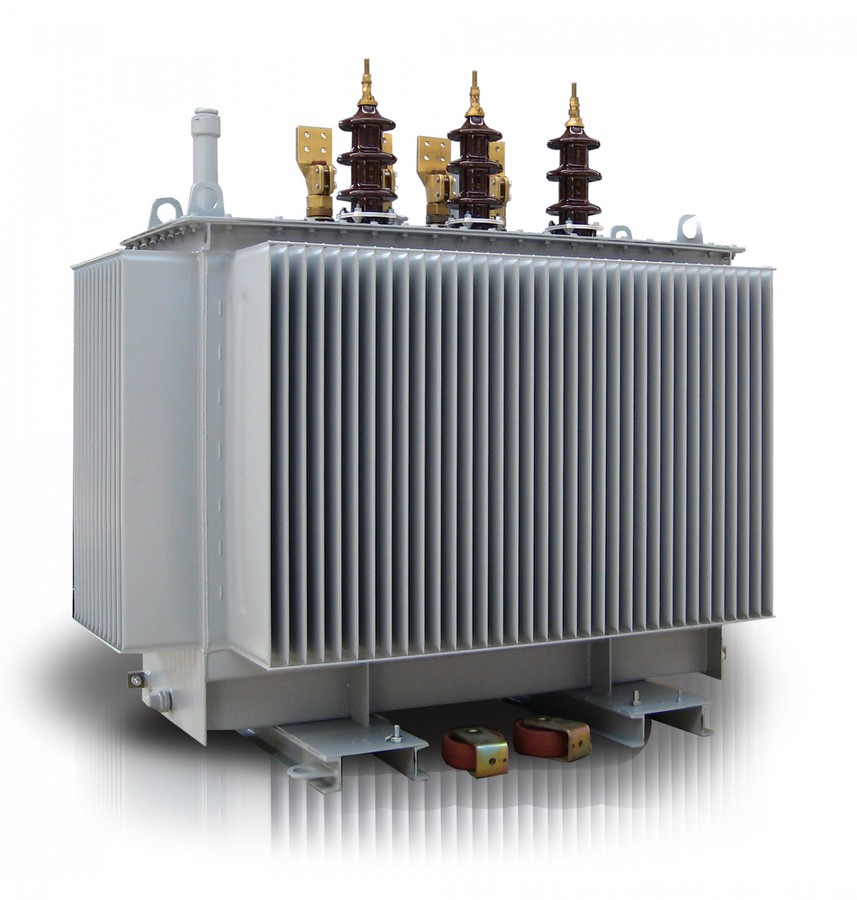

Трехфазный масляный силовой трансформатор ТМГ

Класс напряжения, кВ: 6 или 10
Мощность, кВА: 100, 160, 250, 400, 630, 1000, 1600
Климатическое исполнение: У1; ХЛ1

Трехфазный силовой трансформатор с литой изоляцией ТЛС на напряжение 6-10 кВ

Класс напряжения, кВ: 6 или 10
Мощность, кВА: от 10 до 3150
Материал обмоток: медь или алюминий
Климатическое исполнение: УХЛ2

Линейка трансформаторов ТЛС с алюминиевыми обмотками и пониженными потерями холостого хода

Класс напряжения, кВ: 6 или 10
Мощность, кВА: от 100 до 3150
Материал обмоток: алюминий
Климатическое исполнение: УХЛ2



Трехфазный силовой трансформатор с литой изоляцией ТЛС на напряжение 20 кВ

Класс напряжения, кВ: 20
Мощность, кВА: 40
Материал обмоток: медь

Силовые однофазные трансформаторы ОЛ

Номинальная мощность: 0,63 кВА и 1,25 кВА

Однофазные силовые трансформаторы ОЛ-2,5(М), ОЛ-4(М)

!!! НОВИНКА !!!
Малогабартиный силовой трансформатор.

Класс напряжения, кВ: 6 или 10
Номинальная мощность, ВА: 2500 или 4000

Силовые однофазные трансформаторы ОЛ-6,3

Номинальная мощность: 6.3 кВА

Силовые однофазные трансформаторы ОЛ-10

Номинальная мощность: 10 кВА

Силовой трансформатор ОЛ-1,25/20(35)

!!! НОВИНКА !!!

Класс напряжения, кВ: 20 или 35
Номинальная мощность, ВА: 1250



Силовые однофазные трансформаторы ОЛС

Номинальная мощность: 0.63 кВА и 1.25 кВА

Силовые однофазные трансформаторы ОЛС-2,5(М), ОЛС-4(М)

!!! НОВИНКА !!!
Малогабартиный силовой трансформатор.

Класс напряжения, кВ: 6 или 10
Номинальная мощность, ВА: 2500 или 4000

Однофазные силовые трансформаторы ОЛС-6,3; ОЛС-2,5-20

Номинальная мощность, ВА: 2500 или 6300

Однофазный силовой трансформатор ОЛС-0,63(1,25)/35

Класс напряжения: 35 кВ
Мощность, кВА: 0,63 или 1,25

Трансформаторы ОЛСП со встроенным защитным предохранительным устройством

Мощность, кВА: 0,63 или 1,25

Трансформатор ОЛСП-0,4(0,63)/6(10)М

!!! НОВИНКА !!!

Трансформаторы ОЛСП-2,5 со встроенным защитным предохранительным устройством

Мощность, кВА: 2,5

Силовой трансформатор ОЛСП-2,5/20

!!! НОВИНКА !!!

Класс напряжения, кВ: 20
Номинальная мощность, ВА: 2500

Силовой трансформатор ОС

Трансформаторы разделительные ОЛ-1/10 У3

Трансформаторы ОЛЗ-1,25/27,5

Трансформатор разделительный ОЛ-0,3/35

Испытательные трансформаторы ИЛН-15 и ИЛН-35

Класс напряжения: 15 и 35 кВ
Напряжение вторичной обмотки, В: 3000-36000

Испытательный трансформатор ИЛТ-10, ИЛТ-15

В зависимости от функций трансформаторы делят на силовые трансформаторы, трансформаторы тока и трансформаторы напряжения. Наиболее распространенный тип преобразователя – силовой трансформатор, является устройством, изменяющим напряжение переменного тока различных энергосистем для  дальнейшей передачи  конечному потребителю (питание электрооборудования, освещения, пр.). Силовые трансформаторы стали неотъемлемыми спутниками промышленных предприятий и линий электропередачи железных дорог, а также частью урбанистического пейзажа любого города.

Использование силовых трансформаторов.

Генераторы электростанций вырабатывают энергию напряжением от 11 до 35 кВ. Столь высокий уровень напряжения непригоден для использования в промышленности или быту и обусловлен необходимостью экономной передачи электроэнергии на значительные расстояния. Однако даже 35 кВ – не всегда достаточная цифра для этой цели, поэтому, в дальнейшем, для увеличения напряжения линий электропередач используют повышающие  силовые трансформаторы. На пути к потребителю, преобразование напряжения происходит обычно несколько раз.  Приемники электроэнергии (бытовые приборы, лампы накаливания, промышленные станки) потребляют,  значительно меньшее напряжение, что связано, с их конструктивными особенностями. Поэтому питание происходит посредством понижающего силового трансформатора. Устройство является понижающим, в случае более высокого первичного напряжения, при обратном соотношении трансформатор считают повышающим.

Компоненты силового трансформатора.

Силовые трансформаторы состоят из: магнитопровода,  нескольких взаимоизолированных обмоток, клемм, обычно, в виде болтового соединения, систем охлаждения и стабилизации.  Современные устройства этого типа оснащены также целым рядом систем так называемого навесного оборудования (индикаторы температуры, поглотители влаги, устройства защиты от перенапряжения и др.), их наличие и качество в значительной степени влияет на цену всего устройства. Преобразование электроэнергии в трансформаторе происходит за счет магнитного поля в магнитопроводе, который изготовляют из листового ферромагнитного материала. Потеря мощности от вихревых токов напрямую зависит от толщины металла и процента содержания в нем кремния.

Определяющими факторами классификации являются: номинальное напряжение, способ охлаждения (масляное или воздушное), а также  число фаз и обмоток. Еще один внешний способ типологии силовых трансформаторов – это зависимость от способа установки (наружная установка, закрытая, комплексные распределительные устройства). В связи с этим, в названии устройства обычно присутствует буквенная аббревиатура, указывающая на его принадлежность к определенному типу. Наиболее часто используются следующие сокращения: количество фаз (О– однофазные, Т – трехфазные), система охлаждения (С– сухое,М– масляное), особенности конструкции ( Т – наличие трехуровневой обмотки Л – литая изоляция). Реже указывается назначение трансформатора, расщепление обмоток и др.

Как выбрать трансформатор – Руководства по покупкам DirectIndustry

Трансформатор напряжения HARTING

Существует 5 основных технологий трансформаторов.

Трансформатор напряжения

Трансформатор напряжения позволяет изменять значения переменного напряжения и тока, сохраняя при этом ту же частоту. Это преобразование происходит с высокой эффективностью.

Трехфазный трансформатор

Трехфазный трансформатор позволяет преобразовывать напряжение и ток трех фаз одновременно. Благодаря этому можно использовать один трансформатор вместо трех: в одном устройстве объединены три фазы. Таким образом, эта система обходится дешевле и занимает меньше места, чем если используется по одному трансформатору на фазу.

Тороидальный трансформатор

Тороидальный трансформатор содержит магнитопровод (сердечник) тороидальной формы. Таким образом, он отличается от других трансформаторов своей кольцеобразной формой. Он имеет небольшой вес, занимает меньше места в электронной аппаратуре и легко монтируется. Он образует мало шума и электромагнитных помех по сравнению с обычными трансформаторами. Тороидальные сердечники также потребляют меньше энергии для поддержания магнитного поля, за счет чего снижается расход электроэнергии. Тороидальные трансформаторы имеют хорошее соотношение цены и качества.

Трансформатор-преобразователь

Это трансформатор невысокой мощности, выравнивающий напряжение и предназначенный для повседневного использования. Используется, в частности, для телефонов и ноутбуков.
Трансформатор-преобразователь имеет довольно высокую стоимость по сравнению с обычным трансформатором.

Автотрансформатор

Автотрансформатор содержит лишь одну обмотку с тремя выводами для выполнения электрических соединений. Он способен повышать или понижать напряжение таким образом, что оборудование, произведенное в Соединенных Штатах, может получать питание от источника более высокого напряжения. Преимущество автотрансформаторов заключается в том, что они более легкие, компактные и менее дорогостоящие по сравнению с трансформаторами с двойной обмоткой. Они также используются для запуска асинхронных двигателей или в железнодорожной промышленности в Великобритании.

Что такое силовой трансформатор и их виды.

Силовые трансформаторы незаменимы в электротехнике. Они изменяют величину переменного электрического напряжения, способствуют снижению потерь электрической энергии, доставляемой потребителя от источника. Cиловые трансформаторы в широком ассортименте предлагает компания «ЭНЕРГОПРОМАЛЬЯНС».

Что это такое и суть работы

По сути, силовой трансформатор представляет собой электромагнитный аппарат, в основе которого лежит принцип трансформации, то есть преобразования напряжения.

Назначение силового трансформатора состоит в преобразовании колебаний переменного напряжения. При этом их частота остается неизменной. В основе генератора энергии лежит принцип электромагнитной индукции.

Силовой трансформатор передает и распределяет электроэнергию, поступающую от генератора.

Между генератором, вырабатывающим электрическую энергию, и потребителем может быть несколько силовых трансформаторов. Первый из них подает электричество на линию электропередачи, предварительно повышая напряжение до определенного уровня.

Сохранность электричества, особенно при её передаче на дальние расстояния, зависит от уровня напряжения: чем оно выше, тем меньше потерь. Следующий силовой трансформатор располагается на районной подстанции, на выходе линии.

Он передает электроэнергию по подземной кабельной линии на трансформатор, откуда она поступает конечному потребителю.


Виды силовых трансформаторов

Электротехническое оборудование в виде силового трансформатора имеет свою классификацию, которая определяется несколькими критериями: напряжением, мощностью, местом установки, количеством фаз, обмоток, типом охлаждения.

В зависимости от мощности силовые трансформаторы разделяются на шесть групп. При этом минимальная мощность первой группы составляет не больше 100 кВА, а максимальная шестой группы – 100000 кВА.

По другим характеристикам они подразделяются на такие виды:

  • Однофазные или трехфазные. Последний вид трансформатора наиболее распространен, его используют на электрических подстанциях;
  • Внешние и внутренние в зависимости от места установки;
  • По назначению: понижающими и повышающими уровень напряжения;
  • По числу обмоток различают двухобмоточные или трехобмоточные трансформаторы;
  • Силовые масляные трансформаторы и сухие электрические установки с воздушным охлаждением – вид определяется по способу охлаждения.

Независимо от вида, размеров, различных технических характеристик их работа основывается на явлении электромагнитной индукции.

Твитнуть

Электрический силовой трансформатор: определение и типы трансформаторов

Силовой трансформатор Определение

Силовой трансформатор — это статическая машина, используемая для преобразования энергии из одной цепи в другую без изменения частоты. Поскольку в нем нет вращающихся или движущихся частей, трансформатор классифицируется как статическое устройство. Трансформатор работает от сети переменного тока. Трансформаторы работают по принципу взаимной индукции.

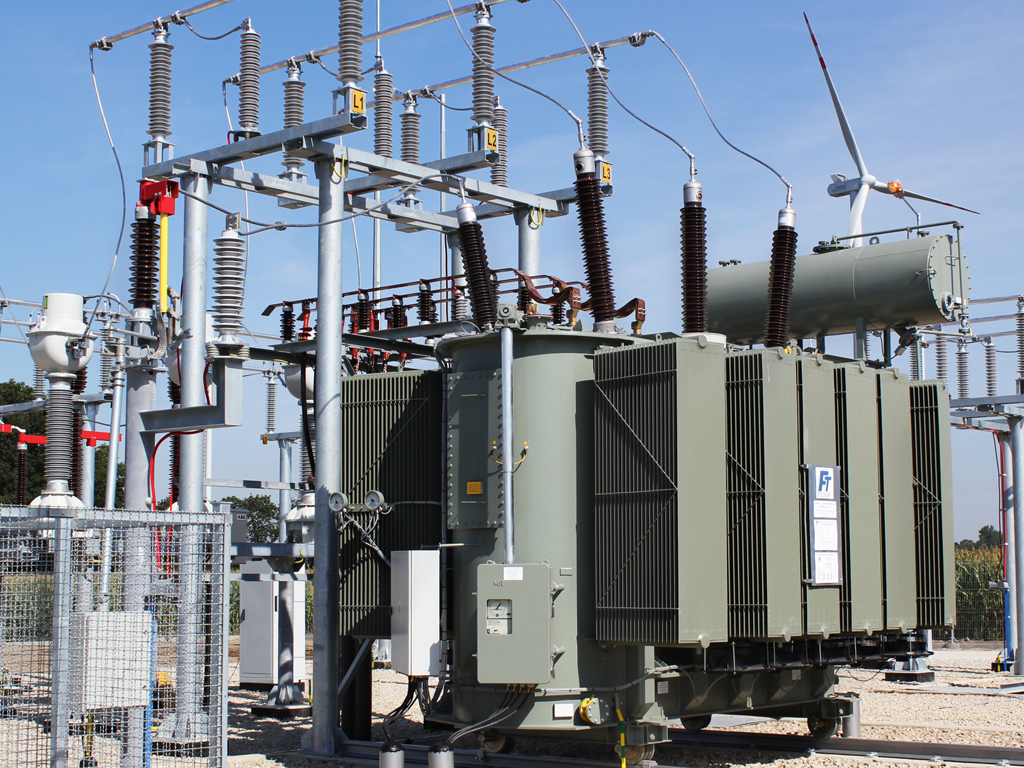

Использование силовых трансформаторов

Выработка электроэнергии при низком уровне напряжения очень рентабельна.Теоретически эта мощность низкого уровня напряжения может быть передана на приемную сторону. Эта мощность низкого напряжения при передаче приводит к большему линейному току, что действительно вызывает большие потери в линии.

Но если уровень напряжения питания увеличивается, ток питания уменьшается, что вызывает снижение омических или I 2 R потерь в системе, уменьшение площади поперечного сечения проводника, т.е. снижение капитальных затрат системы, а также улучшает регулирование напряжения в системе.Из-за этого мощность низкого уровня должна быть увеличена для эффективной передачи электроэнергии.

Это делается с помощью повышающего трансформатора на передающей стороне сети энергосистемы. Поскольку эта мощность высокого напряжения не может быть распределена потребителям напрямую, она должна быть снижена до желаемого уровня на приемном конце с помощью понижающего трансформатора. Таким образом, силовой трансформатор играет жизненно важную роль в передаче электроэнергии.

Трансформаторы с двумя обмотками обычно используются там, где соотношение высокого и низкого напряжения больше 2.Экономически выгодно использовать автотрансформатор, если соотношение между высоким и низким напряжением меньше 2.

Опять же, одиночный трехфазный трансформатор более экономичен, чем группа из трех однофазных трансформаторов в трехфазной системе. Но отдельный трехфазный трансформатор немного сложно транспортировать, и его необходимо полностью вывести из эксплуатации, если выйдет из строя одна из фазных обмоток.

Типы трансформаторов

Трансформаторы можно разделить на несколько категорий в зависимости от их назначения, использования, конструкции и т. д.Обратите внимание, что иногда эти классификации пересекаются, например. трансформатор может быть одновременно и трехфазным, и повышающим трансформатором. Для получения дополнительной информации некоторые из лучших книг по электротехнике более подробно объясняют работу трансформатора.

Существуют следующие типы трансформаторов:

Повышающий и понижающий трансформаторы

Повышающие трансформаторы преобразуют низкое напряжение (LV) и большой ток с первичной обмотки трансформатора в высокое напряжение (HV) и низкое напряжение. значение тока на вторичной обмотке трансформатора.

Понижающие трансформаторы преобразуют высокое напряжение (ВН) и малый ток на первичной стороне трансформатора в низкое напряжение (НН) и высокое значение тока на вторичной стороне трансформатора.

Трехфазный трансформатор и однофазный трансформатор

Трехфазный трансформатор обычно используется в трехфазной энергосистеме, поскольку он более экономичен, чем однофазные трансформаторы. Но когда размер имеет значение, предпочтительнее использовать блок из трех однофазных трансформаторов, а не трехфазный трансформатор, поскольку его легче транспортировать, чем один трехфазный трансформатор.

Силовой трансформатор, распределительный трансформатор и измерительный трансформатор

Силовые трансформаторы обычно используются в сетях передачи для повышения или понижения уровня напряжения. Он работает в основном при высоких или пиковых нагрузках и имеет максимальную эффективность при полной или почти полной нагрузке.

Распределительный трансформатор понижает напряжение для распределения между бытовыми или коммерческими потребителями. Он имеет хорошую регулировку напряжения и работает 24 часа в сутки с максимальной эффективностью при 50% полной нагрузки.

Измерительные трансформаторы включают ТТ и РТ, которые используются для снижения высоких напряжений и токов до меньших значений, которые могут быть измерены обычными приборами.

Двухобмоточный трансформатор и автотрансформатор

Двухобмоточный трансформатор обычно используется там, где соотношение между высоковольтной и низковольтной стороной больше 2. стороны напряжения и низкого напряжения менее 2.

Трансформатор наружной установки и трансформаторы внутренней установки

Как следует из названия: трансформаторы наружной установки предназначены для установки вне помещений.

А комнатные трансформаторы предназначены для установки внутри помещений (кто бы мог подумать!).

Трансформатор сухого и масляного охлаждения

Эта классификация относится к системе охлаждения трансформатора, используемой внутри трансформатора.

В трансформаторах с масляным охлаждением охлаждающей средой является трансформаторное масло. Тогда как в трансформаторе сухого типа вместо него используется воздушное охлаждение.

Трансформатор с сердечником

Существует два основных типа обмоток трансформатора – с сердечником и с оболочкой. Существуют также трансформеры ягодного типа.

Трансформатор сердечникового типа имеет две вертикальные ножки или ветви с двумя горизонтальными секциями, называемыми ярмом. Сердечник прямоугольной формы с общим магнитопроводом. Цилиндрические катушки (HV и LV) накладывают на обе конечности.

Трансформатор корпусного типа

Трансформатор корпусного типа имеет центральную ветвь и две внешние ветви.Обе катушки ВН и НН размещены на центральном плече. Присутствует двойная магнитная цепь.

Трансформатор ягодного типа

В трансформаторе ягодного типа сердечник выглядит как спицы колеса. Для размещения этого типа трансформатора используются плотно прилегающие баки из листового металла с заполненным внутри трансформаторным маслом.

История силовых трансформаторов

Если мы хотим узнать историю трансформаторов, мы должны вернуться в 1880-е годы. Примерно за 50 лет до этого в 1830 году было открыто свойство индукции, и это принцип работы трансформатора.

Позже конструкция трансформатора была улучшена, что привело к повышению эффективности и уменьшению размеров. Постепенно появились трансформаторы большой мощности в диапазоне нескольких кВА, МВА.

В 1950 году в высоковольтную энергосистему был введен силовой трансформатор мощностью 400 кВ . В начале 1970-х годов производилась установка мощностью до 1100 МВА. В 1980 году различные производители производили трансформаторы класса 800 кВ и даже выше.

Теория силовых трансформаторов – Gowanda

Силовой электронный трансформатор чаще всего используется для преобразования переменного тока (А.C) питание от одного напряжения (или тока) переменного тока к другому напряжению (или току) переменного тока. Другой распространенной целью является обеспечение электрической изоляции между электрическими цепями. Мощность есть произведение напряжения на ток. Силовые трансформаторы не изменяют уровни мощности, за исключением паразитных потерь. Входная мощность за вычетом паразитных потерь мощности равна выходной мощности. Идеальные силовые трансформаторы не имеют потерь, поэтому выходная мощность равна входной мощности. Увеличение выходного напряжения уменьшит выходной ток. Электроэнергетические компании предпочитают передавать электроэнергию при низких значениях тока, чтобы уменьшить резистивные потери в линиях электропередачи.Более низкие токи также позволяют использовать кабели передачи меньшего размера. Силовой трансформатор используется между генерирующим оборудованием и линией (линиями) электропередачи для повышения (увеличения) напряжения передачи (до высокого напряжения) и уменьшения тока передачи. Распределительные трансформаторы, которые являются силовыми трансформаторами, используются для понижения (уменьшения) напряжения до уровня напряжения, необходимого для промышленного и бытового использования.

Силовые электронные трансформаторы можно классифицировать по номинальной мощности (от дробных ВА до мегаВА), по типу конструкции и/или по назначению.Один и тот же базовый силовой трансформатор может подходить для нескольких применений, поэтому один и тот же силовой трансформатор может быть отнесен к нескольким перекрывающимся типам категорий. Обычный человек ассоциирует силовые трансформаторы с электросетями, поэтому они думают о полюсных трансформаторах и распределительных трансформаторах. Силовые трансформаторы, используемые внутри их приборов и электронных устройств, не сразу приходят на ум. Двумя самыми широкими категориями силовых трансформаторов являются силовые трансформаторы для электросетей и электронные силовые трансформаторы (1- и 3-фазные).Сетевые трансформаторы почти полностью представляют собой синусоидальные трансформаторы переменного тока. Электронный силовой трансформатор — это, по сути, любой электронный трансформатор, питающий электронные схемы. Существует множество подкатегорий: импульсные, инвертирующие, импульсные (обратноходовые, прямоходовые преобразователи), тороидальные, прямоугольные, изолирующие и другие. Измерительные трансформаторы (например, трансформаторы тока) не считаются силовыми трансформаторами. Они измеряют напряжение или ток вместо подачи питания.

Электронные трансформаторы / силовые трансформаторы имеют размеры от одного кубического сантиметра до нескольких кубических метров.Вес может варьироваться от долей унции до нескольких тонн. Размер и вес силового трансформатора зависят от нескольких факторов. Неисчерпывающий список включает: желаемую номинальную мощность, максимальную температуру окружающей среды, допустимое повышение температуры, метод охлаждения (воздушное или жидкостное охлаждение, естественная или принудительная конвекция), форму трансформатора, требования к диэлектрику по напряжению, требуемое регулирование напряжения, рабочую частоту, форму рабочей волны, и основной материал. Из них двумя наиболее ограничивающими параметрами являются допустимое повышение температуры и требуемое регулирование напряжения.Рабочая частота является основным параметром при выборе материала сердечника. В низкочастотных устройствах обычно используются сердечники из ленточной обмотки или ламинированные сердечники из кремнистой стали. В устройствах с умеренными частотами используются ленточные или многослойные сердечники из никелевого железа. В высокочастотных приложениях обычно используются ферритовые сердечники.

Силовые трансформаторы производятся различных форм. Тороидальные силовые трансформаторы обладают высокими эксплуатационными характеристиками. Они имеют наименьшие размеры (по объему и весу), меньшую индуктивность рассеяния и меньшие электромагнитные помехи
(EMI).Их обмотки лучше охлаждаются из-за пропорционально большей площади поверхности. Трансформаторы с катушечной или трубчатой ​​обмоткой обычно более экономичны в изготовлении. Длинные тонкие сердечники больше подходят для низкочастотных высокодобротных трансформаторов. Некоторые формы, например, сердечники горшков, являются самоэкранирующими (уменьшают электромагнитные помехи).

Как оценить состояние силового трансформатора

Как оценить состояние силового трансформатора с помощью диагностического оборудования


ISA – ALTANOVA



Очень важно иметь силовой трансформатор в хорошем состоянии, так как неисправность передающего или распределительного трансформатора может привести к отключению электроэнергии на большой территории. У Альтанова есть задача и миссия помочь вам предотвратить этот сценарий, поскольку выход из строя силового трансформатора, безусловно, может нанести серьезный ущерб имуществу, не говоря уже о человеческих потерях и жизни.

Итак, какие наиболее частые отказы и дефекты возникают в силовом трансформаторе? Есть несколько факторов, определяющих ожидаемый жизненный цикл силового трансформатора, и хорошая новость заключается в том, что мы можем помочь вам продлить срок службы трансформатора, соблюдая эти критические параметры.Периодически или постоянно.

Элементы трансформатора, на которые следует обратить особое внимание, — это повреждения обмоток и вводов, на долю которых приходится примерно 50 % всех отказов. РПН (DETC) добавляет еще 20%, а бак и система охлаждения добавляют около 15% вероятности отказа.

Если мы сосредоточимся на этих вышеупомянутых элементах, то получим 85 % из возможных сбоев, которые мы можем помочь вам предотвратить .





Арт. : Касильда де Хесус Рибейро; Андре Перейра Маркес и другие. «Неисправности и дефекты силовых трансформаторов — пример



1. Отказ обмотки
Обмотки, безусловно, являются важной частью, поскольку количество обмоток определяет коэффициент трансформации трансформатора. С обмотками трансформатора могут возникать различные проблемы, причинами которых в основном являются диэлектрические напряжения, механические напряжения и термические напряжения. По этой причине мы будем измерять сопротивление обмоток, чтобы увидеть, есть ли у трансформатора ослабленные контакты.Кроме того, мы проверим электрическую изоляцию обмоток, а также проведем тест Ratio, чтобы увидеть, нет ли короткозамкнутых обмоток.



2. Отказ устройства РПН (РПН)
Устройство РПН является единственной движущейся частью трансформатора, что делает его очень подверженным отказам. Есть в основном три основные причины, по которым устройство РПН выходит из строя: механические дефекты, дефекты в цепи тока и дефекты в системе изоляции.

Механические дефекты заключаются в неспособности чейнджера менять отводы.Это может быть неисправный двигатель или какой-либо другой компонент в системе трансмиссии. Дефекты в токовой цепи происходят из-за износа или повреждения контактов или просто из-за загрязнения контактов, которые изменяют сопротивление пути тока. Также серьезной проблемой может быть искрение, и эта энергия дуги может сильно повредить устройство РПН. Последними являются повреждения в системе изоляции, которые в основном связаны с изоляцией в устройстве РПН и отсутствием у него изолирующих свойств. По этим причинам переключатели ответвлений должны иметь приоритет при тестировании трансформатора.



3. Отказ втулки
Ввод — это электрический изолятор, который позволяет электрическому проводнику безопасно проходить через трансформатор, не вступая с ним в электрический контакт. В трансформаторах он обеспечивает путь тока через стенку бака. Это второй компонент после переключателя ответвлений, подверженный риску выхода из строя. Некоторые из основных причин выхода из строя вводов:
– Вибрации трансформатора, приводящие к перегреву
– Частичный разряд
– Диэлектрические потери из-за нарушения герметичности вводов



4.Отказ системы охлаждения
Система охлаждения снижает выделение тепла в трансформаторах из-за потерь в меди и железе. Отказ в системе охлаждения приводит к накоплению тепла в трансформаторе, что влияет на трансформатор разными способами. Это приводит к увеличению давления газа внутри, что может привести к взрыву трансформатора, но также ускоряет разрушение изоляционных материалов, таких как масло, бумага и прессованный картон



5. Отказ сердечника
Функция сердечника заключается в проведении и концентрации магнитного потока.Неисправность в сердечнике может напрямую повлиять на КПД трансформатора. Разрушение наименьшей части пластины приводит к повышенному нагреву (из-за увеличения вихревых токов), что может вызвать все виды повреждений трансформатора

.



6. Неисправность бака
Резервуар трансформатора служит резервуаром для масла, используемого для изоляции и охлаждения. Неисправность в резервуаре возникает из-за воздействия окружающей среды, коррозии, высокой влажности и солнечного излучения, что приводит к протечкам или трещинам в стенках резервуара.

Подробнее читайте в нашей статье Причины выхода из строя силового трансформатора .





Давайте узнаем, как оценить состояние силового трансформатора с помощью испытательного оборудования ISA.

Существуют различные тесты, необходимые для бесперебойной работы трансформатора.

Обычно перед отправкой трансформатора изготовитель проводит два типа испытаний: ПЛАНОВЫЕ ИСПЫТАНИЯ и ТИПОВЫЕ ИСПЫТАНИЯ.

РЕГЛАМЕНТНЫЕ ИСПЫТАНИЯ проводятся для подтверждения эксплуатационных характеристик отдельного устройства в производственной партии и проводятся для каждого изготовленного устройства, в то время как ТИПОВЫЕ ИСПЫТАНИЯ должны соответствовать установленным требованиям, не охваченным стандартными испытаниями: испытание на повышение температуры (IEC 60076-2) и испытания диэлектрика (IEC 60076-3).

Кроме того, некоторые другие испытания также проводятся потребителем на объекте перед вводом в эксплуатацию, а также периодически в плановом и аварийном порядке в течение всего срока службы. Периодические испытания помогут вам определить состояние вашего актива и выбрать правильные корректирующие меры для обеспечения надежной работы и продления ожидаемого срока службы вашего силового трансформатора.









1. Испытание сопротивления обмотки
Мы проводим испытание сопротивления обмотки для оценки возможного повреждения обмоток или проблем с контактом.Существует два распространенных способа проверки: проверка статического сопротивления обмотки и проверка динамического сопротивления обмотки. Измерения статического сопротивления выполняются на трансформаторе без использования устройства РПН во время измерения, в то время как измерения динамического сопротивления представляют собой измерения сопротивления, включающие работу устройства РПН во время испытания. Он показывает, как сопротивление изменяется во времени. Разница между измеренным значением и номинальным значением (между каждой отдельной фазой) должна быть менее 2 % – 3 %. Имейте в виду, что хотя это первый упомянутый тест, мы часто проводим его последним, после чего трансформатор необходимо размагнитить.

Испытательное оборудование ISA, необходимое для проведения теста сопротивления обмотки :

  • Многофункциональный набор для проверки подстанции STS 5000 или STS 4000
  • Чтобы выполнить тест быстрее, вы также можете использовать STCS Plus или STCS. Эти устройства позволяют выполнять множество испытаний силового трансформатора с помощью одного единственного соединения
  • .
  • Еще одним аксессуаром, ускоряющим работу, является усилитель постоянного тока на 20 А. Дополнительное устройство, выполняющее автоматическое измерение сопротивления обмотки ТП с использованием постоянного тока до 20 А постоянного тока
  • STDE Размагничиватель: необходимая принадлежность, позволяющая нейтрализовать остаточную намагниченность сердечника силового трансформатора после проверки сопротивления обмотки. В случае использования STCS Plus, имейте в виду, что STDE уже включен



2. Тест коэффициента трансформации
Коэффициент трансформации — один из основных тестов силового трансформатора. Он определяет наличие закороченных и/или разомкнутых витков в обмотке ВН, предоставляет информацию о повреждениях изоляции между витками и помогает определить векторную группу трансформатора.

Тестовое оборудование ISA, необходимое для проведения теста коэффициента поворота:

  • Многофункциональный набор для проверки подстанции STS 5000 или STS 4000
  • STCS Plus (для ускорения теста)

Коэффициент трансформации (N) можно определить как «отношение напряжения холостого хода» между двумя обмотками трансформатора.Всегда помните, что генерировать на первичной стороне, а измерять на вторичной, в противном случае высокое напряжение на первичной стороне может повредить измерительный вход. Согласно IEC 60076-1 и IEEE C57. 152 измеренные значения не должны отклоняться более чем на 0,5 % от номинального соотношения.



3. Испытание на сопротивление короткому замыканию
Сопротивление короткого замыкания представляет собой % от нормального напряжения на клеммах на первичной стороне, необходимое для циркуляции полного тока нагрузки в условиях короткого замыкания на вторичной стороне.Тест импеданса короткого замыкания говорит нам, насколько сопротивление меди влияет на потери нашего трансформатора.

Проверка импеданса короткого замыкания выполняется для того, чтобы:

  • определить максимальное значение тока короткого замыкания, которое будет протекать в условиях неисправности
  • выяснить, было ли какое-либо движение обмотки, вызванное сильным током короткого замыкания
  • исключают возможную деформацию обмотки при транспортировке.

Испытательное оборудование ISA, необходимое для проведения испытания на сопротивление короткого замыкания:

  • Многофункциональный набор для проверки подстанции STS 5000 или STS 4000
  • STCS Plus (для ускорения теста)



4. Частотная характеристика паразитных потерь (FRSL)
Частотная характеристика паразитных потерь в основном представляет собой тест сопротивления короткого замыкания, но выполняется на разных частотах. FRSL — это проверка импеданса короткого замыкания, но при переменной частоте, т. е. от 15 Гц до 500 Гц.

Используется для индикации увеличения вихревого тока при сравнении между фазами.

  • Тест FRSL предоставляет дополнительную информацию о тесте сопротивления короткого замыкания
  • Скин-эффект можно определить с помощью теста FRSL
  • Скин-эффект обычно не выявляется в других рутинных тестах.

Испытательное оборудование ISA, необходимое для выполнения Частотная характеристика паразитных потерь (FRSL) :

  • Многофункциональный набор для проверки подстанции STS 5000 или STS 4000
  • STCS и/или STCS Plus (для ускорения теста)



5. Проверка тока без нагрузки
Для проведения проверки необходимо открыть вторичную обмотку трансформатора. Затем генерируется напряжение на первичной стороне (по каждой фазе отдельно).Когда мы делаем такую ​​настройку, мы можем видеть, каковы потери в ядре, и при этом мы можем определить, есть ли у нас некоторые из этих проблем:

  • Аномальное заземление ядра
  • Неисправности обмотки: короткое замыкание, обрыв цепи
  • Проблемы с переключателем ответвлений под нагрузкой
  • Производственный брак

Испытательное оборудование ISA, необходимое для выполнения теста без нагрузки :

  • Многофункциональный набор для проверки подстанции STS 5000 или STS 4000
  • Система диагностики тангенса угла дельты и емкости TD 5000 хороша тем, что ее можно проводить с использованием более высоких напряжений
  • STCS и/или STCS Plus (для ускорения теста)



6.Тест Tan Delta (тест DF или PF)
Этот тест используется для измерения качества изоляции трансформатора. В трансформаторе несколько изоляций – сторона ВН – сторона НН, сторона ВН – GND, сторона НН – GND. На самом деле мы генерируем напряжение до 12 кВ (используя TD 5000) и измеряем резистивный ток I R и емкостный ток I C , вызванный этим напряжением. Тангенс отношения между этими двумя токами является параметром, который мы измеряем в этом тесте. При этом мы также определяем емкость изолятора.

Оба параметра связаны со старением и деградацией изолятора. Увеличение емкости является признаком снижения способности поддерживать уровень изоляции. Уменьшение сопротивления означает нагрев устройства.

Тестовое оборудование ISA, необходимое для выполнения теста Tan Delta Test :

  • Многофункциональный набор для проверки подстанции STS 5000 или STS 4000
  • Система диагностики тангенса дельта и емкости TD 5000

Если вы хотите узнать больше о тестировании тангенса на дельту, прочитайте наши статьи:

Как оценить повреждение силового трансформатора с помощью теста Tan Delta, ЧАСТЬ 1

Как оценить повреждение силового трансформатора с помощью теста Tan Delta, ЧАСТЬ 2



7. Анализ частотной характеристики развертки
SFRA — один из надежных и чувствительных методов оценки механической и электрической деформации (геометрического смещения) внутри трансформатора. Испытание проводится для получения передаточной функции трансформатора в широком диапазоне частот.

SFRA может обнаруживать деформацию сердечника, удаление заземления сердечника, дополнительное заземление сердечника, намагниченный сердечник, разрушенную обмотку, радиальную деформацию, поднятие/опускание обмотки, незажатую обмотку, закороченные витки, разомкнутую цепь, оборванные жилы проводника, незажатый сердечник.

Тестовое оборудование ISA, необходимое для выполнения анализа частотной характеристики развертки :

  • SFRA 5000: Анализатор частотной характеристики с разверткой



8. Размагничивающее устройство
Это не проверка, а действие, которое необходимо выполнить, чтобы «сбросить» трансформатор после проверки сопротивления обмотки. Что мы делаем здесь, так это подаем постоянный ток с переменной полярностью к обмотке, чтобы удалить остаточный магнетизм из сердечника.

Устройство ISA, необходимое для размагничивания сердечника силового трансформатора, представляет собой размагничиватель STDE. STCS Plus также оснащен модулем размагничивания.



Разница между силовым трансформатором и распределительным трансформатором

Трансформатор представляет собой электрическое устройство, которое с помощью электромагнитной индукции преобразует систему переменного тока в одну или несколько систем переменного тока той же частоты, но с разными значениями тока и напряжения.Роль трансформатора в энергосистеме очень важна, поскольку он обеспечивает экономичное, надежное и безопасное производство, передачу и распределение электроэнергии при соответствующих уровнях напряжения.

Что такое силовой трансформатор?

Трансформаторы представляют собой статические электрические машины, в которых электрическая энергия одного уровня, подводимая ко всему первичному оборудованию устройства, преобразуется в электричество второго уровня во всех вторичных обмотках. Электричество с той же частотой, но со сдвигом фазы на определенный градус.

Различные уровни первичной и вторичной электроэнергии достигаются разным количеством проводов и зависят от толщины проводов. Номер полосы напрямую связан с наведенным напряжением, а толщина провода с максимальным наведенным током или мощностью трансформатора.

Трансформаторы энергии играют очень важную роль в системе распределения электроэнергии. С общей точки зрения трансформаторы состоят из трех основных частей: сердечника, первичной обмотки и вторичной обмотки.

Для многофазных силовых трансформаторов наиболее распространены трехфазные трансформаторы. Трехфазные трансформаторы могут иметь различные виды первичной и вторичной связи, а основными типами связи являются звезда (звезда или звезда) и треугольник (треугольник) (D).

Обмотки также могут быть соединены в двойную звезду или петлю (Z). Отличие этих типов муфт заключается в линейных и фазных значениях напряжения и тока. По типу изоляции силовые трансформаторы делятся на:

  • Трансформаторы масляные: составляют более 95% установленной мощности в ЭЭС за счет низкой цены и высокой надежности, выпускаются на все напряжения (0.4 – 1000 кВ) и все диапазоны мощностей (от 50 кВА до нескольких сотен МВА)
  • Сухие трансформаторы: используются в условиях ограниченного пространства и при опасности возгорания (шахты, метро и т. д.). Выпускается на напряжение от 0,4 до 35 кВ
  • Трансформаторы
  • SF6: используются с последних лет, используются для всех напряжений.

Что такое распределительный трансформатор?

Распределительный трансформатор преобразует уровень напряжения в конечное (конечное) значение – прямо к конечным потребителям, таким образом, он готов к немедленному использованию.

Наиболее распространенной конфигурацией сердечника как для энергетических, так и для распределительных трансформаторов является сердечник с сердечником «E». Хотя существует огромное количество вариантов формы облицовки трансформатора (качества, типа, толщины) и техники облицовки валов (ступенчатая внахлестку и другие), этот тип считается классическим и общепринятым.

Три опоры трехфазного трансформатора активны, что означает, что при работе трансформатора они окружены обмотками, по которым будет протекать ток.

Разница между силовым трансформатором и распределительным трансформатором

  1. Определение силового трансформатора и распределительного трансформатора

Поскольку напряжение создается в более низких диапазонах напряжения, но передача в этом диапазоне имеет большие потери энергии, необходимо увеличить уровни напряжения. Силовой трансформатор — это электрическое устройство, которое повышает напряжение без изменения частоты, чтобы обеспечить эффективную передачу электроэнергии.Распределительный трансформатор, с другой стороны, понижает напряжение в определенной точке системы, где электричество (напряжение) готово для использования потребителями.

  1. Технические характеристики силового трансформатора и распределительного трансформатора

Силовые трансформаторы рассчитаны на более высокие напряжения, такие как 400, 200, 110, 66, 33… кВ, и обычно имеют номинальную мощность выше 200 МВА. Распределительные трансформаторы используются в более низких диапазонах напряжения, таких как 11, 6,6, 3,3 кВ, 440, 230 В, и обычно имеют номинальную мощность менее 200 МВА.

  1. Значения эффективности силового трансформатора и распределительного трансформатора

Силовые трансформаторы рассчитаны на КПД около 100% (нагрузка находится рядом со станцией). Распределительные трансформаторы имеют различный КПД (60–70 %) в зависимости от колебаний нагрузки.

  1. Размер силового трансформатора и распределительного трансформатора

Силовые трансформаторы больше по размеру (и тяжелее) и сложнее в установке.

  1. Потери силового трансформатора и распределительного трансформатора

Силовые трансформаторы подключены напрямую и имеют довольно постоянную нагрузку. Обычно потери в железе и меди подобраны так, чтобы быть оптимальными при максимальной полной нагрузке. В случае распределительного трансформатора при колебаниях нагрузки потери более изменчивы во времени – оптимальные потери обычно достигаются при 75 % полной нагрузки.

  1. Тип соединения обмотки силового трансформатора и распределительного трансформатора

В случае силового трансформатора первичные обмотки соединены звездой, а вторичные – треугольником.В распределительных трансформаторах первичная обмотка соединена треугольником, а вторичная – звездой.

Силовой трансформатор

и распределительный трансформатор: сравнительная таблица

Резюме силовых трансформаторов и распределительных трансформаторов

  • Трансформатор по существу является преобразователем энергии. Электроэнергия передается от первичной обмотки к вторичной, с изменением только величины напряжения и тока. Эффективность передачи электроэнергии или мощности довольно высока и в случае силовых трансформаторов составляет около 100% (98). Силовые трансформаторы повышают напряжение для передачи его на большие расстояния (потери увеличиваются по мере падения напряжения в линиях передачи).
  • Трансформаторы распределительные понижающие – трансформаторы среднего и низкого напряжения. Они снижают уровни напряжения, чтобы их можно было использовать там, где это необходимо.
Последние сообщения Эмилии Ангеловской (посмотреть все)

: Если вам понравилась эта статья или наш сайт. Пожалуйста, распространите информацию. Поделитесь им с друзьями/семьей.

Cайт
АПА 7
Ангеловская Е.(2018, 31 мая). Разница между силовым трансформатором и распределительным трансформатором. Разница между похожими терминами и объектами. http://www.differencebetween.net/technology/difference-between-power-transformer-and-distribution-transformer/.
MLA 8
Ангеловска Эмилия. «Разница между силовым трансформатором и распределительным трансформатором». Разница между похожими терминами и объектами, , 31 мая 2018 г. , http://www.differencebetween.net/technology/difference-between-power-transformer-and-distribution-transformer/.

Силовые трансформаторы

  • Изучив этот раздел, вы сможете описать:
  • • Врезки.
  • • Силовые трансформаторы с ламинированным и тороидальным сердечником.
  • • Изоляция.
  • • Автотрансформаторы.
  • • Импульсные трансформаторы питания.
  • • Неисправности трансформатора.

Рис. 11.3.1 Силовой трансформатор с многослойным сердечником.

Силовые трансформаторы с многослойным сердечником

Задача силового трансформатора в электронной системе состоит в том, чтобы обеспечить эту систему несколькими источниками переменного тока с различными напряжениями и подходящими значениями тока от высоковольтной общественной электросети. Кроме того, может потребоваться обеспечить электрическую изоляцию между электронной схемой и внешним источником питания общего пользования.Типичная конструкция силового трансформатора с многослойным сердечником показана на рис. 11.3.1.

Сердечник из тонких стальных пластин в форме букв «Е» и «I» используется для снижения воздействия вихревых токов. Они скреплены вместе, а первичная и вторичная обмотки намотаны на каркас, расположенный вокруг центрального стержня сердечника. Обмотки могут быть отдельными, как показано, или часто, для большей эффективности, намотаны концентрически слоями (первичная, вторичная, первичная, вторичная и т. д.). Трансформаторы часто изготавливаются специально для конкретного приложения или оборудования, в котором они используются.Поэтому для правильной идентификации обмоток может потребоваться ссылка на данные производителя.

Рис. 11.3.2 Принципиальная схема силового трансформатора с ответвлениями


.

Врезки.

Чтобы трансформаторы могли подавать различные вторичные напряжения к различным частям цепи, силовые трансформаторы обычно имеют «обмотки с ответвлениями». То есть обмотки разделены на различные секции с использованием ряда соединений, выведенных из одной обмотки, каждое из которых имеет определенное количество витков вдоль обмотки, как показано на схематической диаграмме символов на рис. 11.3.2 ниже.

Это обеспечивает выбор различных соотношений витков между первичной и вторичной обмотками, что позволяет использовать различные входные напряжения и получать различные выходные напряжения.

С помощью обмотки с центральным ответвлением, напр. 9В 0В 9В, может быть обеспечен сбалансированный источник питания, дающий два одинаковых напряжения (9В) противоположной полярности, или один источник питания 18В.

Тороидальные силовые трансформаторы

Рис. 11.3.3 Тороидальный силовой трансформатор

Популярная конструкция силовых трансформаторов основана на тороидальном сердечнике, показанном на рис. 11.3.3, (тороид — это просто сердечник в форме пончика). Эта конструкция обеспечивает превосходную связь между первичной и вторичной обмотками, поскольку обе катушки наматываются друг на друга вокруг одного и того же сердечника, а не на отдельных обмотках, используемых в сердечниках трансформаторов E-I. Потери на вихревые токи в тороидальном сердечнике поддерживаются на низком уровне за счет изготовления сердечника из спиральной полосы текстурированной стали или отливки сердечника из ферритового материала с высокой проницаемостью. Тороидальная конструкция трансформатора, хотя, как правило, более дорогая, чем типы с многослойным стальным сердечником в форме EI, тороидальный сердечник обеспечивает меньший и легкий трансформатор, чем для данной номинальной мощности, вместе с более высоким КПД и меньшей утечкой магнитного поля вокруг трансформатора.

Изоляция.

Одним из преимуществ трансформаторов (за исключением автотрансформаторов) является отсутствие электрического соединения между входной цепью, соединенной с первичной, и выходной цепью, соединенной со вторичной; поэтому их можно использовать для гальванической развязки двух цепей.

Сетевые (линейные) изолирующие трансформаторы используются для повышения безопасности пользователей электрооборудования, такого как наружные электроинструменты, а также для техников, обслуживающих оборудование, где можно прикоснуться к токоведущим проводникам и компонентам, за счет обеспечения входных и выходных клемм, которые электрически изолированы от основной контур.

Большие изолирующие трансформаторы обычно способны работать с выходной мощностью около 250–500 ВА (вольт-ампер) без перегрузки. Их первичная обмотка подключается непосредственно к сети питания, и для получения сетевого (или линейного) выходного напряжения соотношение их витков составляет 1:1, как показано на рис. 11.3.4. Они также имеют заземленный металлический экран между первичной и вторичной обмотками для предотвращения прохождения переменного тока за счет электростатической (емкостной), а также индуктивной связи между двумя обмотками.

Рис. 11.3.4 Сетевой изолирующий трансформатор.

Использование изолирующего трансформатора значительно снижает риск поражения электрическим током человека, одновременно касающегося проводника под напряжением и земли, поскольку вторичная цепь не имеет заземления и, следовательно, не имеет непрерывной цепи для протекания тока. Изолирующий трансформатор НЕ защищает от поражения электрическим током тех, кто одновременно прикасается к току и нейтрали.

Изолирующие трансформаторы гораздо меньшего размера используются в оборудовании для передачи голоса и данных, таком как факсимильные аппараты и модемы, где их задачей является безопасная изоляция оборудования, которое в условиях неисправности может допустить наличие высокого напряжения на их интерфейсе с телефонной системой общего пользования.Они также используются для согласования импеданса входов и выходов оборудования с импедансом телефонных линий.

Рис. 11.3.5 Принципиальная схема


Автотрансформатор.

Автотрансформаторы.

Это специальный тип трансформатора, который имеет только одну обмотку. Он часто используется для преобразования между различными сетевыми (линейными) напряжениями, что позволяет использовать электрическое оборудование на международном уровне. Единственная непрерывная обмотка разделена на несколько «ответвлений», как показано на рис.11.3.5 для получения различных напряжений. Между каждым ответвлением предусмотрено соответствующее количество витков для получения требуемого напряжения, исходя из соотношения витков между полной обмоткой и ответвлением. Полезным методом расчета неизвестных напряжений на автотрансформаторе, если известно количество витков на различных ответвлениях, является использование метода вольт на виток, описанного на странице «Основные операции с трансформатором». В отличие от обычного трансформатора с первичной и вторичной обмотками, автотрансформатор не обеспечивает никакой изоляции между входом и выходом.

Автотрансформаторы

также используются для обеспечения очень высокого напряжения, необходимого для таких приложений, как автомобильные системы зажигания и приводы электронно-лучевых трубок в ЭЛТ-телевизорах и мониторах.

Часть имени «Авто» в данном случае не означает автоматический, а имеет значение «Один — действующий сам по себе», как в auto nomous.

Импульсные трансформаторы питания

Большие трансформаторы с многослойным сердечником в настоящее время менее распространены из-за использования импульсных источников питания (SMPS).Эти схемы работают на гораздо более высоких частотах, чем старые источники питания на 50–60 Гц. В дополнение к тому, что SMPS более эффективны, они имеют то преимущество, что многие компоненты в цепи питания могут быть физически намного меньше и легче, включая трансформатор. Трансформаторы SMPS, работающие на частоте около 500 кГц, как в примере на рис. 11.3.6 в телевизионном приемнике, используют феррит вместо ламинированных сердечников, поскольку потери в феррите на высоких частотах намного меньше, чем в ламинированных сердечниках. Формы сигналов, обрабатываемых трансформаторами в SMPS, помимо того, что они являются высокочастотными, обычно имеют прямоугольную форму.Из-за этого они будут содержать много гармоник на еще более высоких частотах. Это создает проблему из-за «скин-эффекта»; токи высокой частоты, протекающие по проводам, имеют тенденцию течь только по внешней оболочке проводов, что усложняет обычные расчеты площади поперечного сечения провода. Поскольку эффективная площадь поперечного сечения изменяется с частотой, то же самое будет и с эффективной индуктивностью обмотки. Кроме того, расположение компонентов относительно трансформаторов SMPS требует тщательного проектирования, так как электромагнитные помехи на высоких частотах больше.

Рис. 11.3.6 Импульсный источник питания


Трансформатор.

Неисправности трансформатора

Трансформаторы, как правило, очень надежны; их очень высокая эффективность означает, что в нормальных условиях небольшая мощность рассеивается в виде тепла (во многих компонентах это самый большой убийца!). Как и в случае с любым электронным устройством, именно те, которые работают с наибольшей мощностью, являются наименее надежными, поэтому силовые трансформаторы, особенно те, которые работают с высоким напряжением, более подвержены поломке, чем трансформаторы других типов.

Перегрев, вызванный внутренней неисправностью или перегрузкой, может привести к опасным ситуациям, вплоть до полного «расплавления». По этой причине многие силовые трансформаторы могут быть оснащены плавким предохранителем или автоматическим выключателем. В маловероятном появлении отказа этого устройства обычно первичная обмотка оказывается разомкнутой. Часто бывает трудно или невозможно удалить и/или отремонтировать предохранитель, который находится глубоко внутри обмоток. Также, возможно, это будет неразумно, так как трансформатор перегреется по одной из двух вероятных причин:

  • 1.Трансформатор был серьезно перегружен в течение значительного времени; в этом случае могло произойти внутреннее повреждение изоляции. Самый безопасный вариант – заменить трансформатор.
  • 2. В трансформаторе произошло внутреннее короткое замыкание. Это означает, что изоляция между двумя витками обмотки пробита. В результате получается обмотка из одного витка. Коэффициент трансформации теперь огромен! Представьте себе трансформатор с 1000 витками на первичной обмотке и 100 витками на вторичной обмотке, который страдает от короткого замыкания на вторичной обмотке.Соотношение оборотов только что изменилось с 10:1 до 1000:1! В результате получается очень небольшое вторичное напряжение, но огромный ток. В этом случае снова единственным решением является замена.

Единственная неисправность, с которой я лично с какой-то регулярностью сталкивался за 26 лет обслуживания электроники, это пробой изоляции на трансформаторах очень высокого напряжения; тип, используемый для генерации нескольких тысяч вольт в телевизионных приемниках. Большинство этих неисправностей произошло по субботам летом, причина? Люди, возвращавшиеся из отпуска, часто делали это в субботу днем, а телевизор не использовался неделю или больше.За это время в обмотки трансформатора проникла влага, и при повторном подаче высокого напряжения произошло искрение, и трансформатор сразу же получил короткое замыкание.

При любой неисправности, связанной с подозрением на трансформатор (любого типа), вероятность того, что он является виновником, очень низка в списке вероятностей.

Объем рынка силовых трансформаторов, анализ доли | Прогноз роста



ГЛАВА 1: ВВЕДЕНИЕ

1. 1. Описание отчета

1.Глава 2

2.1.cxo Перспектива

Глава 3: Рынок Ландшафт

3.1. Определение и объем микросхем

3.2.Key Выводы

3.2.1.top Инвестиционные карманы
3.2.2.porter’s Анализ пяти сил

3.3.masmark Market Dynamics

3.3.1.Драйверы

3.3.1.1.Растущий спрос на электроэнергию во всем мире
3.3.1.2.Замена существующих сетей передачи
3.3.1.3.Расширение внедрения интеллектуальных сетей

3.3.2.Ограничение

3.3.2.1Высокий стоимость установки, логистики и вспомогательной инфраструктуры трансформатора

3.3.3.Возможности

3.3.3.1.Расширение использования возобновляемых и нетрадиционных источников энергии

ГЛАВА 4: РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ, ПО РЕЙТИНГУ

4.1.Обзор

4.1.1.Размер рынка и прогноз

4.2.Низкий (от 5 МВА до 100 МВА)

4.2.1.Ключевые тенденции рынка, факторы роста и возможности
4.2.2.Размер рынка и прогноз, по регионам

4. 3.Средний (от 100 МВА до 500 МВА)

4.3.1.Основные рыночные тенденции, факторы роста и возможности
4.3.2.Размер рынка и прогноз по регионам

4.4.Высокий (более 500 МВА)

4.4.1. Основные тенденции рынка, факторы роста и возможности
4.4.2.Размер рынка и прогноз по регионам

ГЛАВА 5: РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ, ПО РЕГИОНАМ

факторы и возможности
5.2.2.Размер рынка и прогноз по рейтингу
5.2.3.Анализ доли рынка по странам
5.2.4.США

5.2.4.1.Объем рынка и прогноз, по рейтингу

5.2.5.КАНАДА

5.2.5.1.Объем рынка и прогноз, по рейтингу

5.2.6.МЕКСИКА

5.2.6.1.Размер рынка и прогноз, по рейтингу

5.3.Европа

5.3.1.Ключевые тенденции рынка, факторы роста и возможности
5.3.2.Размер рынка и прогноз, по рейтингу
5.3 .3.Анализ доли рынка по странам
5.3.4.РОССИЯ

5.3.4.1.Объем рынка и прогноз, по рейтингу

5.3.5.ГЕРМАНИЯ

5.3.5.1.Объем рынка и прогноз, по рейтингу

5. 3.6.ФРАНЦИЯ

5.3.6.1.Объем рынка и прогноз по рейтингу

5.3.7.Великобритания

5.3.7.1.Объем рынка и прогноз, по рейтингу

5.3.8.Италия

5.3.8.1.Объем рынка и прогноз, по рейтингу

5.3.9.ОСТАЛЬНАЯ ЕВРОПА

5.3.8. .Размер рынка и прогноз, по рейтингу

5.4.Азиатско-Тихоокеанский регион

5.4.1.Основные тенденции рынка, факторы роста и возможности
5.4.2.Размер рынка и прогноз, по рейтингу
5.4.3.Анализ доли рынка , по странам
5.4.4.КИТАЙ

5.4.4.1.Объем рынка и прогноз, по рейтингу

5.4.5.ИНДИЯ

5.4.5.1.Объем рынка и прогноз, по рейтингу

5.4.6.ЯПОНИЯ

5.4.6.1.Объем рынка и прогноз, по рейтингу

5.4.7.АВСТРАЛИЯ

5.4. размер и прогноз, по рейтингу

5.4.8.ОСТАЛЬНАЯ АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН

5.4.8.1.Размер рынка и прогноз, по рейтингу

5.5.LAMEA

5.5.1.Основные рыночные тенденции, факторы роста и возможности
5.5. 2. Объем рынка и прогноз по рейтингу
5.5.3. Анализ доли рынка по странам
5.5.4.БРАЗИЛИЯ

5.5.4.1.Объем рынка и прогноз, по рейтингу

5.5.5.ЮЖНАЯ АФРИКА

5.5.5.1.Объем рынка и прогноз, по рейтингу

5.5.6.БЛИЖНИЙ ВОСТОК

5.500.6. .Объем рынка и прогноз по рейтингу

5.5.7.ОСТАЛЬНАЯ ЛАМЕА

5.5.7.1.Объем рынка и прогноз по рейтингу

ГЛАВА 6: КОНКУРЕНТНАЯ ЛАНДШАФТ

6.1.ВВЕДЕНИЕ

.601014. ПОЗИЦИОНИРОВАНИЕ, 2019

6.2.ЛУЧШИЕ ВЫИГРЫШНЫЕ СТРАТЕГИИ
6.3.Подуктографическое отображение топ-10 игроков
6.4.5.5.5.5.59

6.5.1.Мерги и приобретение

Глава 7: конкурентный ландшафт

7.1.introduction

7.1.1.

7.2.top Стратегии выигрышных
7.3. Производство картирования топ-10 игроков
7.4.5.5.5.Key Development
7.5.5.1.Мерги и приобретение

Глава 8: Профили компании:

8.1.CG Power and Industrial Solutions Ltd.

8.1.1.Обзор компании
8. 1.2.Снимок компании
8.1.3.Сегменты операционной деятельности
8.1.4.Портфель продуктов
8.1.5.Результаты деятельности

8.2.Siemens AG

. Обзор компании
8.3.2.Снимок компании
8.3.3.Операционные бизнес-сегменты
8.3.4.Портфель продуктов
8.3.5.Эффективность бизнеса

8.4.TBEA Co. Ltd.

8.4.1.Обзор компании
8.4.2.Снимок компании
8.4.3.Портфель продуктов 8.5.EMCO Ltd. 1.Обзор компании
8.6.2.Снимок компании
8.6.3.Портфель продуктов

8.7.Toshiba Corporation

8.7.1.Обзор компании
8.7.2.Снимок компании
8.7.3.Операционные бизнес-сегменты
8.7.4.Портфель продуктов
8.7.5.Бизнес-показатели

8.8.Hitachi Ltd.

4 8.8.1.Обзор компании


8.8.2.Снимок компании
8.8.3.Операционные бизнес-сегменты
8.8.4.Портфель продуктов
8.8.5.Результаты деятельности
8.8.6.Ключевые стратегические шаги и разработки

8.9.Bharat ООО “Хэви Электрикс”

8. 9.1.Обзор компании
8.9.2.Снимок компании
8.9.3.Сегменты операционной деятельности
8.9.4.Портфель продуктов
8.9.5.Показатели деятельности

8.10.Компания General Electric

8.10.1.Обзор компании
.2.Снимок компании
8.10.3.Операционные бизнес-сегменты
8.10.4.Портфель продуктов
8.10.5.Эффективность бизнеса

СПИСОК ТАБЛИЦ

ТАБЛИЦА 01.МИРОВОЙ РЫНОК ЭЛЕКТРИЧЕСКИХ ТРАНСФОРМАТОРОВ, ПО РЕЙТИНГУ (2019–2019 МЛРД ДОЛЛ. )
ТАБЛИЦА 02.РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ ДЛЯ НИЗКИХ (ОТ 5 МВА ДО 100 МВА) ПО РЕГИОНАМ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
ТАБЛИЦА 03.РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ ДЛЯ СРЕДНИХ (ОТ 100 МВА ДО 500 МВА) ПО РЕГИОНАМ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
МИРОВОЙ РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ ПО РЕГИОНАМ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
2026 (МЛРД ДОЛЛАРОВ США)
ТАБЛИЦА 08.США РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ В РЕЙТИНГЕ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
ТАБЛИЦА 09.РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ В КАНАДЕ, ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
МЛРД ДОЛЛ. США)
ТАБЛИЦА 12. ЕВРОПЕЙСКИЙ РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ В РАЗБИВКЕ ПО СТРАНАМ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
ТАБЛИЦА 15. РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ ФРАНЦИИ, ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
ТАБЛИЦА 16.РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ ВЕЛИКОБРИТАНИИ, ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ США)
2027 (МЛРД ДОЛЛ. США)
ТАБЛИЦА 19. АЗИАТСКО-ТИХООКЕАНСКИЙ РЫНОК ЭЛЕКТРИЧЕСКИХ ТРАНСФОРМАТОРОВ, ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ В РЕЙТИНГЕ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
ТАБЛИЦА 22. РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ ИНДИИ, В РЕЙТИНГЕ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
ТАБЛИЦА 23.ТАБЛИЦА 24. РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ В АВСТРАЛИИ, ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
2027 (МЛРД ДОЛЛ. США)
ТАБЛИЦА 26. РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ LAMEA ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
РЫНОК В РЕЙТИНГЕ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
ТАБЛИЦА 29. РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ В ЮЖНОЙ АФРИКЕ, В РЕЙТИНГЕ, 2019–2027 ГГ. (МЛРД ДОЛЛАРОВ)
ТАБЛИЦА 30.БЛИЖНИЙ ВОСТОК РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ, ПО РЕЙТИНГУ, 2019–2027 ГГ. (МЛРД ДОЛЛ. США)
ТАБЛИЦА 31. ОСТАЛЬНАЯ РЫНОК СИЛОВЫХ ТРАНСФОРМАТОРОВ LAMEA, ПО РЕЙТИНГУ, 2019–2027 гг. (МЛРД ДОЛЛ. США)
ТАБЛИЦА 32. ОСНОВНЫЕ СЛИЯНИЯ И ПОГЛОЩЕНИЯ (2016-2019 ГГ.)
ТАБЛИЦА 33.КЛЮЧЕВЫЕ СЛИЯНИЯ И ПОГЛОЩЕНИЯ (2016-2019) 38.SIEMENS: ОБЗОР КОМПАНИИ
ТАБЛИЦА 39.SIEMENS: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 40.Siemens: Product Portfolio
Таблица 41.Вовещатель Финансовый статус (миллиард долларов)
Таблица 42.Schneider: Компания Snapshot
Таблица 43.schneider: Операционные сегменты
Таблица 44.Schneider: Product Productfolio
Таблица 45.
ТАБЛИЦА 46.TBEA: КРАТКИЙ ОБЗОР КОМПАНИИ
ТАБЛИЦА 47.TBEA: ПОРТФЕЛЬ ПРОДУКЦИИ
ТАБЛИЦА 48.EMCO: КРАТКИЙ ОБЗОР КОМПАНИИ
ТАБЛИЦА 49.EMCO: ПОРТФЕЛЬ ПРОДУКЦИИ СНИМОК
ТАБЛИЦА 52. KirloSkar: Product Productfolio
Таблица 53.Тошиба: Компания Snapshot
Таблица 54.Тошиба: Операционные сегменты
Таблица 55.Тошиба: Product Portfolio
Таблица 56. .HITACHI: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 59.HITACHI: ПОРТФЕЛЬ ПРОДУКЦИИ
ТАБЛИЦА 60.ОБЩЕЕ ФИНАНСОВОЕ СОСТОЯНИЕ (МЛРД ДОЛЛ. США)
ТАБЛИЦА 61.HITACHI: ОСНОВНЫЕ СТРАТЕГИЧЕСКИЕ ДВИЖЕНИЯ И РАЗРАБОТКИ
ТАБЛИЦА 62. СЕГМЕНТЫ
ТАБЛИЦА 64.BHEL: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 65. ОБЩЕЕ ФИНАНСОВОЕ СОСТОЯНИЕ (МЛРД. ДОЛЛ. США)
ТАБЛИЦА 66.GE: ОБЗОР КОМПАНИИ
ТАБЛИЦА 67.GE: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 68.GE: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 69.ОБЩИЕ ФИНАНСЫ.

Список фигур

Рисунок 01. Кьяный сегменты рынка
Рисунок 02.exective Revired, по рейтингу
Рисунок 03. ОБЪЕДИНЕНИЕ, по странам
Рисунок 04.top Инвестиционные карманы
Рисунок 05. Строительная мощность поставщиков
Рисунок 06.РИСУНОК 07. УГРОЗА ЗАМЕНИТЕЛЕЙ
РИСУНОК 08. ИНТЕНСИВНОСТЬ КОНКУРЕНЦИИ
РИСУНОК 09. СПОСОБНОСТЬ ПОКУПАТЕЛЕЙ
РИСУНОК 10. ДИНАМИКА РЫНКА ТРАНСФОРМАТОРОВ

РИСУНОК 12. СРАВНИТЕЛЬНЫЙ АНАЛИЗ РЫНКА СИЛОВЫХ ТРАНСФОРМАТОРОВ ПО СТРАНАМ, 2019 И 2027 ГГ. (МЛРД ДОЛЛАРОВ)
)
РИСУНОК 14.СРАВНИТЕЛЬНЫЙ АНАЛИЗ РЫНКА СИЛОВЫХ ТРАНСФОРМАТОРОВ ПО СТРАНАМ, 2019 И 2027 (МИЛЛИАРДОВ ДОЛЛАРОВ США)
.ПОЗИЦИОНИРОВАНИЕ ИГРОКОВ НА РЫНКЕ, 2019 Г. , 2018 (%)
РИСУНОК 23.CG: ДОЛЯ ДОХОДА ПО РЕГИОНАМ, 2018 г. (%)
РИСУНОК 27.SCHNEIDER: ЧИСТЫЕ ПРОДАЖИ, 2017–2019 (МЛРД ДОЛЛ. США)
%)
РИСУНОК 30. EMCO: ВЫРУЧКА, 2015–2017 ГГ. (МЛРД ДОЛЛ. США)
TOSHIBA: ВЫРУЧКА, 2016–2018 ГГ. (МЛРД ДОЛЛ. США)
РИСУНОК 33. TOSHIBA: ДОЛЯ ДОХОДА ПО СЕГМЕНТАМ, 2018 г. (%)
СЕГМЕНТ, 2018 г. (%)
РИСУНОК 36.HITACHI: ДОЛЯ ДОХОДА ПО РЕГИОНАМ, 2018 г. (%)
РИСУНОК 39.BHEL: ДОЛЯ ДОХОДА ПО РЕГИОНАМ, 2018 г. (%)GE: ДОЛЯ ДОХОДОВ ПО СЕГМЕНТАМ, 2019 г. (%)
РИСУНОК 42.GE: ДОЛЯ ДОХОДОВ ПО РЕГИОНАМ, 2019 г. (%)




Основное различие между силовым трансформатором и распределительным трансформатором

Вкратце, те трансформаторы, которые устанавливаются в конечной или приемной точке длинных и высоковольтных линий электропередачи, представляют собой силовые трансформаторы (в основном, повышающие). С другой стороны, распределительные трансформаторы (обычно устанавливаемые на столбах) – это те, которые устанавливаются рядом с клеммами нагрузки (в городе и деревнях) для обеспечения рабочего напряжения на клеммах потребителей (в основном понижающие).

Ниже приведены некоторые дополнительные различия между силовыми и распределительными трансформаторами.

  • Силовые трансформаторы используются в сети передачи более высокого напряжения для повышения и понижения напряжения (400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ) и обычно имеют номинальную мощность выше 200 МВА .
  • Распределительные трансформаторы
  • используются для распределительных сетей более низкого напряжения в качестве средства подключения конечных пользователей. (11 кВ, 6,6 кВ, 3,3 кВ, 440 В, 230 В) и обычно имеют номинальную мощность менее 200 МВА .
  • Силовой трансформатор обычно имеет один первичный и один вторичный , а также один ввод и вывод. Распределительный трансформатор может иметь одну первичную обмотку и одну разделенную или «отводную» вторичную обмотку или две или более вторичных обмотки.
  • Силовые трансформаторы обычно работают почти с полной нагрузкой. Однако распределительный трансформатор работает с небольшими нагрузками в течение большей части дня.
  • Рабочие характеристики силовых трансформаторов обычно анализируются по коммерческой или максимальной эффективности, поскольку они рассчитаны на максимальную эффективность при полной нагрузке.Принимая во внимание, что производительность распределительного трансформатора оценивается по КПД трансформатора в течение всего дня, поскольку они предназначены для работы с максимальной эффективностью при нагрузке 60-70%, поскольку они обычно не работают с полной нагрузкой весь день, так как бывают пиковые нагрузки. часов для нагрузки в течение 24 часов, которые не одинаковы одновременно все время.
  • Мощность высоковольтного трансформатора во много раз больше, чем у распределительного трансформатора.
  • В силовом трансформаторе плотность потока выше, чем в распределительном трансформаторе.
  • Силовые трансформаторы, первичная обмотка всегда соединена звездой, а вторичная обмотка соединена треугольником, а в распределительных трансформаторах первичная обмотка соединена треугольником, а вторичная обмотка соединена звездой. узнайте больше о сравнении соединений по схеме «звезда» и «треугольник».

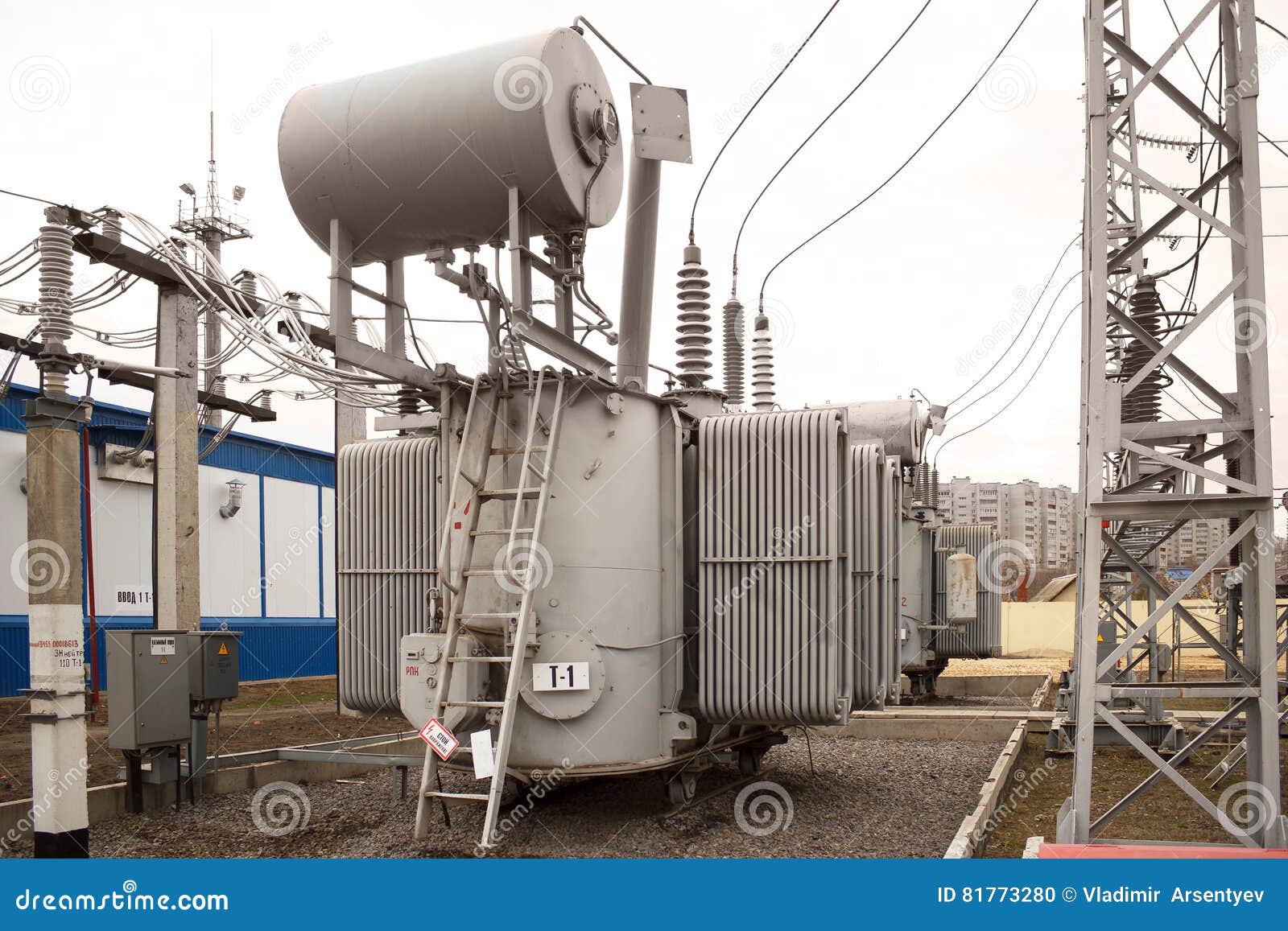

  • На подстанции, в конце линии электропередачи, подключение силового трансформатора осуществляется по схеме звезда-треугольник (для понижения уровня напряжения)
  • В начале линии передачи (H-T) соединение силового трансформатора треугольник-звезда (для повышения уровня напряжения).Кроме того, не то, чтобы такое же соединение, т.е. соединение треугольником и звездой, также используется в трехфазном понижающем распределительном трансформаторе
  • .

Полезно знать : Эффективность в течение всего дня = (Выходная мощность в кВтч) / (Потребляемая мощность в кВтч) за 24 часа.

Оставить комментарий

Ваш адрес email не будет опубликован.
