Какого цвета провода фазы, ноля, заземления
В электрике существует три вида проводов: фаза, ноль и заземление. Неправильное подсоединение электропроводов может привести к возникновению короткого замыкания или удару током.
Ранее цвет проводов был черным или белым, что не только доставляло неудобства, но и затягивало работу: чтобы определить ноль и фазу, необходимо было подать питание в проводники и проверить их тестером. Принятая сегодня цветная маркировка позволяет даже человеку с отсутствием опыта достаточно быстро определить фазу, ноль и заземление и подключить контакты правильно и безопасно.
Маркировка разными цветами осуществляется в соответствии с Европейскими стандартами и Правилами устройства электроустановок. Она наносится по всей длине проводника, обеспечивая удобство работы.
Цветовая маркировка позволяет быстро идентифицировать провода
Читайте также: Маркировка проводов
Цвет провода заземления
Провод заземления может маркироваться следующими цветами:
- желтым;
- зеленым;
- желто-зеленым;
- желто-зелеными полосами в продольном или поперечном направлении.
Обратите внимание, что заземление также называют нулевой защитой, не следует путать его с рабочим нулем.
На схемах заземление обозначается как PE.
Цветовая маркировка ноля
Ноль также называется нейтральным или нулевым рабочим контактом. Он маркируется синим или голубым цветом, иногда имеет одну или несколько белых полос.
На схемах указывается как N.
Маркировка фазного провода
Наибольшую опасность при работе с электропроводкой представляют именно фазные провода, так как в ряде случаев прикосновение к ним может привести к летальному исходу. Провод фаза (плюс) маркируется разными, но всегда яркими цветами:
- черным;
- серым;
- белым;
- коричневым;
- оранжевым;
- бирюзовым;
- красным;
- розовым.
На схемах обозначается как L.
При наличии нескольких фаз к букве добавляют цифру: L1, L2, L3. На некоторых схемах трехфазных сетей первую фазу обозначают как А, вторую – В, третью – С.
В связи с большим количеством вариантов цветовых решений найти фазу проще, если сначала исключить ноль и заземление.
Цветовые обозначения проводов в разных странах. По данным wikipedia.org
Определение правильности маркировки
Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.
При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.
Читайте также: Как прозвонить кабель
Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым.
Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.
Читайте также: Чем отличается зануление и заземление
Ошибки электриков. 1. Цвета, цвета, цвета..
1. Какие цвета проводов бывают?
Разных, но в современной практике электромонтажа встречаются следующие варианты:
- Трехжильные – коричневый, синий, желто-зеленый
- Трехжильные – белый, синий, желто-зеленый
- Трехжильные – серый, коричневый, черный
- Пятижильные – серый, коричневый, черный, синий, желто-зеленый
Согласно ПУЭ п.
1.1.29 – защитным проводником (заземления) является проводник желто-зеленого цвета, а нулевым рабочим проводником – синего (голубого) цвета. Предполагается, что остальные цвета могут быть использованы как фазные.
Обычный пятижильный кабель – для меньшего количества жил убирают какие-либо цвета из имеющихся
2. Ошибки цветов в розетках
Самый простой вариант ошибки, который допускают лишь самые новички – перепутать три провода в обычной однофазной розетке. Еще один вариант как допустить такую ошибку – работа с очень плохим освещением. Правильное подключение:
- фаза справа – коричневый провод
- нейтраль слева – синий провод
- заземление боковые контакты – желто-зеленый провод
Если перепутать фазу и нейтраль в обычной розетке – ничего страшного не произойдет, вы просто нарушите негласное правило
Мы обычно подключаем розетки по таким цветам – картинку из интернета пришлось переделать (правильная разводка PE-проводника на следующей картинке – по просьбам комментаторов)
Более грамотный вариант разводки PE-проводника для розеток, соединенных шлейфом.
В некоторых случаях требуют отдельный опуск к каждой розетке от коробки.
Если перепутать нейтраль и заземление – сработает УЗО или на линии или на Вводе. Что обернется не быстрыми поисками неправильно подключенной розетки
Если перепутать фазу и заземление – электроприбор, включенный в такую розетку работать не будет, а на корпус может оказаться поданной фаза, что весьма опасно, особенно при отсутствии УЗО на такой линии или Вводе.
Для ситуации с кабелями, имеющими жилы Черный Коричневый Серый цвета – электрики договариваются что чем считать. Обычно или черный земля, или коричневый земля. Такие кабели, к счастью, встречаются не часто.
3. Ошибки цветов в выключателях

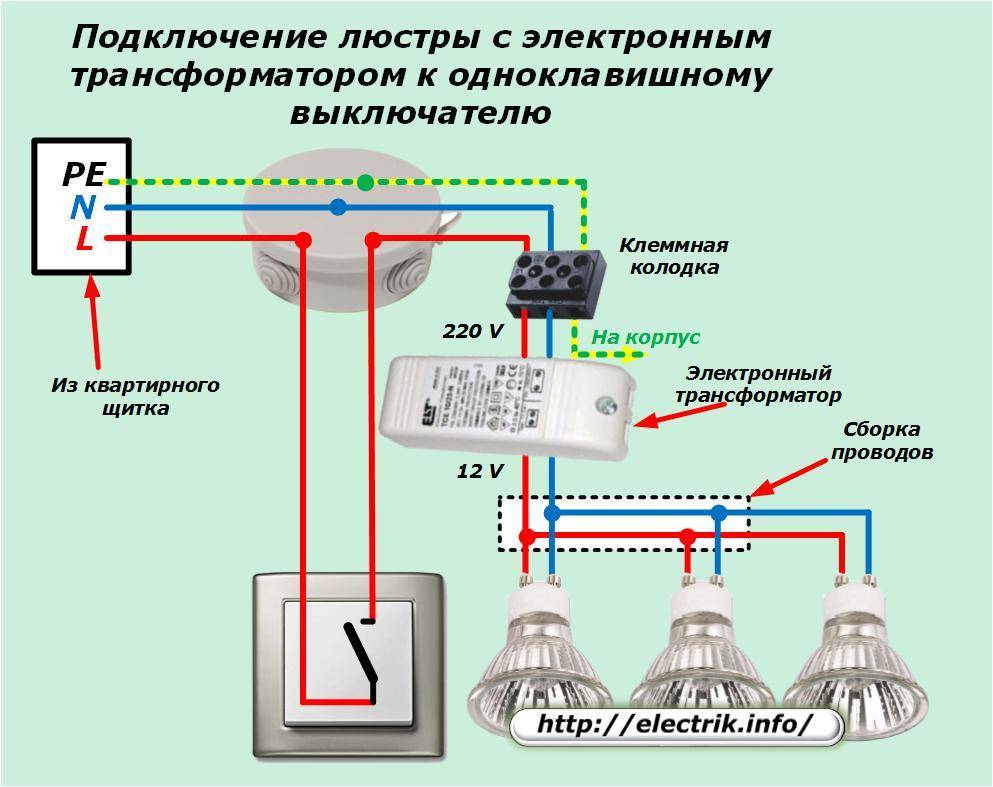

Так как выключатели разрывают цепь, то главной ошибкой тут является не столько цвет приходящего и отходящего из выключателя проводов, сколько то, что по ним идет – фаза или ноль.
Устанавливайте выключатель в разрыв фазного проводника! ЦОКОЛЬ НЕ ЗАЗЕМЛЯТЬ, КАРТИНКА ИЗ ИНТЕРНЕТА – ЗАЗЕМЛЯТЬ КОРПУС СВЕТИЛЬНИКА!
Крайне нежелательно устанавливать выключатель в разрыв нулевого провода, так как в этом случае светильник все время будет находится под фазным напряжением.
4. Ошибки цветов в щитах
Тут все серьезнее. Обычно щиты распределяют три фазы, и согласно российским нормам – ПУЭ п.1.1.30 – фазы 1-Желтый, 2-Зеленый, 3-Красный. Только в кабелях таких цветов я не встречал. Провода Установочные – да, делают ПуВ и ПуГВ таких цветов, но вот в кабелях..
Поэтому существует две точки зрения, либо соответствие как указано ниже:
1. Серый=Желтый (самый светлый) – Фаза А
2. Черный=Зеленый (как очень темно зеленый) – Фаза B
3. Коричневый=Красный (одинаковая первая буква) – Фаза С
Либо по таблице А.1 приложения А ГОСТ Р 50462-2009 (МЭК 60446:2007) – 1 фаза Коричневый, 2 фаза Черный, 3 фаза Серый.
На толстых кабелях цвета для экономии наносят тонкой полоской, а все остальное оставляют неокрашенным
Наибольшие проблемы в перепутанных цветах в электрощитах возникают при подключении трехфазных электродвигателей – вентиляторов, компрессоров, приводов.
Для того, чтобы избежать ошибок при подключении фаз – фазировке (не путать с выравниванием нагрузки по фазам), применяют специальный прибор, индикатор порядка чередования фаз:
Индикатор порядка чередования фаз – показывает по часовой или против часовой стрелки будет происходить вращение подключенного двигателя
По опыту замечу, что не допускается использование желто-зеленых проводников в качестве фазных при сборке щитов. Это не одобряется ни РосТехНадзором, ни в экзаменационных билетах по Электробезопасности.
Заключение
рупий Малайзия | Промышленность, электроника и электричество
РС Малайзия | Промышленность, электроника и электричество- Справка
- Портал открытий
- Сделки и оформление
Разделы нашей продукции:
- Аккумуляторы и зарядные устройства
- Соединители
- Дисплеи и оптоэлектроника
- Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
- Пассивные компоненты
- Блоки питания и трансформаторы
- Raspberry Pi, Arduino и средства разработки
- Полупроводники
- Механизм автоматизации и управления
- Кабели и провода
- Корпуса и серверные стойки
- Предохранители и автоматические выключатели
- HVAC, вентиляторы и управление температурным режимом
- Освещение
- Реле и формирование сигналов
- Переключатели
- Доступ, хранение и обработка материалов
- Клеи, герметики и ленты
- Подшипники и уплотнения
- Инженерные материалы и промышленное оборудование
- Застежки и крепления
- Ручной инструмент
- Механическая передача энергии
- Сантехника и трубопровод
- Пневматика и гидравлика
- Электроинструменты, Пайка и сварка
- Компьютеры и периферия
- Уборка и техническое обслуживание помещений
- Офисные принадлежности
- Средства индивидуальной защиты и рабочая одежда
- Безопасность и скобяные изделия
- Безопасность сайта
- Испытания и измерения
Заземление и нейтраль, красный и черный
Цветовые коды электрических проводов: заземление и нейтраль, красный и черный Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода.
Зеленый, зеленый с желтой полосой или голая медь провода заземления.
Черные провода — это горячие провода , которые идут к электрической розетке от выключателя.
Красные провода — это горячие провода , которые обычно используются в розетке на 240 вольт или когда настенный выключатель управляет розеткой.
Синие и желтые провода являются горячими проводами для потолочных вентиляторов и трех- или четырехпозиционных переключателей.
Белые или серые электрические провода относятся к нейтральным проводам.
Получите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Все домашние электрические провода, произведенные в США, соответствуют стандартным цветовым кодам — NFPA 70, Национальному электротехническому кодексу (NEC), установленному Национальной ассоциацией противопожарной защиты.
Каждый цвет определяет функцию провода в цепи. Прежде чем пытаться починить неисправный выключатель, заменить потолочный светильник или соединить провода, узнайте о красочном и невероятно важном мире электропроводки.
Прежде чем мы начнем, важно отметить, что работу с любым типом электропроводки обычно лучше доверить профессионалу, поскольку она может быть очень опасной. Действовать с осторожностью.
Почему электрические провода окрашены?
Если вы когда-либо были свидетелями того, как ваши фары мерцают или у вас отключилось электричество из-за скачка напряжения, возможно, вы побежали к своему электрощиту, чтобы проверить, что не так. Открыв панель, вы наверняка увидели множество спутанных цветных проводов. Если вы когда-нибудь задумывались, почему они окрашены именно так, то на это есть веская причина.
Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода. Сегодня все производимые электрические и электронные устройства используют цветовую маркировку для быстрой и безошибочной идентификации каждого провода:
Горячие или находящиеся под напряжением цепи могут быть окрашены в черный или красный цвет, но иногда в синий и желтый.
Нейтральный провод может быть белого или серого цвета.
Провод заземления может быть зеленым, зеленым с желтой полосой или оголенным медным проводом.
Поскольку эти цвета могут различаться, изучение веревок может поначалу немного сбивать с толку. Однако знание того, что означают цвета и почему они важны, может помочь вам во время отключения электроэнергии или когда пришло время проверить установку нового светильника из вашего списка дел. Но помните, что большинство электрических проводов находятся под высоким напряжением, которое может причинить вам вред, если вы не будете осторожны, и вы должны относиться ко всем цветам с осторожностью.
Какие бывают цвета электрических проводов?
Если вы когда-нибудь чувствовали легкий толчок при случайном контакте с оголенным проводом или при попытке починить выключатель, вы знаете, насколько опасной может быть электрическая проводка. К счастью, различные покрытия электрических проводов вокруг медных проводников могут помочь вам определить все подсказки, которые могут вам понадобиться, чтобы определить, является ли провод заземленным, горячим или нейтральным.
Зеленый, зеленый с желтой полосой или голая медь: заземляющие провода
Зеленый — наиболее распространенный цвет заземляющего провода, но зеленые провода с желтыми полосами и оголенные медные провода (без цветной изоляции) также являются заземляющими проводами. Заземляющие провода — это проводники, похожие на амортизаторы, цель которых — предоставить электричеству безопасное место для прохождения — в землю под вашим домом.
Заземляющий провод помогает положительным зарядам в розетках и электрических панелях вашего дома попасть на землю прямым, контролируемым и безопасным способом, где они могут высвобождаться без риска возгорания или поражения электрическим током. Другими словами, эти провода снизить риск электрической перегрузки путем перенаправления избыточного электричества во время перенапряжения от таких вещей, как короткое замыкание или удар молнии.
Скорее всего, если у вас новый дом, построенный после 1960 года, у вас правильно заземленная система.
Однако, если ваш дом был построен до 1960 года, есть безопасный и простой способ убедиться, что ваша электрическая система заземлена. Просто взгляните на свои торговые точки.
Все еще не уверены? Не рискуйте шоком и вместо этого обратитесь к местному электрику .
Фото: sturti / E+ / Getty Images
Черный: Горячая проволока
Возможно, вы строили простые схемы на уроках естествознания, используя батарею и лампочку, при этом электрический ток шел от батареи (источника) к лампочке, затем вернуться к источнику.
Провод, по которому шло электричество, был горячим или токопроводящим.
В домашней электропроводке этот провод обычно черный, но может быть и красным (подробнее об этом чуть позже). Черные провода — это всегда горячие провода, по которым проходит электричество. Вы всегда должны относиться к ним с особой осторожностью. Они питают выключатель или розетку, а также иногда используются в качестве ножки переключателя или соединения, идущего от выключателя к электрической розетке.
Красный: Горячий провод
Обычно красный провод можно увидеть только в том случае, если розетка рассчитана на 240 вольт или когда настенный выключатель управляет розеткой. В этом случае, когда выключатель находится во включенном состоянии, красный провод будет подавать питание в розетку вместо черного провода. Как и черные электрические провода, красные провода также являются горячими или находящимися под напряжением.
Красный также может быть соединительным проводом между двумя датчиками дыма, подключенными жестко. Кроме того, если ваша монтажная коробка рассчитана на 240 вольт вместо 120 вольт, вы даже можете увидеть как красный, так и черный провода.
«Еще одно распространенное место, где вы можете увидеть красный провод, — это трехпозиционный переключатель», — говорит Тайлер Кизер, специалист по домашней энергетике в Switch Electric. «Это когда у вас в доме есть два выключателя, которые управляют одним и тем же светом. Красный провод используется в качестве второго пути для передачи электроэнергии от одного переключателя к другому.
Когда вы работаете с этими переключателями, вам нужно соблюдать осторожность, потому что красный провод также может находиться под напряжением в зависимости от того, в каком положении в данный момент находятся трехпозиционные переключатели».
Синий и желтый: горячие провода
Синие и желтые провода редко можно увидеть в обычной розетке. Хотя эти провода являются проводами под напряжением и передают питание, вы можете видеть только желтые провода в качестве ножек переключателя к потолочным вентиляторам или розеткам, управляемым выключателями света.
Вы также можете увидеть синие провода, используемые в трех- или четырехпозиционных переключателях. Например, если у вас есть выключатель света внизу и вверху лестницы, который управляет одним и тем же светильником. Однако это очень редко, и обычно вы видите красный провод в конфигурации такого типа, как упоминалось ранее. Возможно, вы видели синие провода , если вы когда-либо подключали трехпозиционный переключатель или четырехпозиционный переключатель.
Белый или серый: нейтральные провода
Белые или серые электрические провода являются нейтральными проводами; белый провод встречается в большинстве домов чаще, чем серый.
Нулевой провод предназначен для обеспечения обратного пути для электричества в цепи и обычно соединяется на главном электрическом щите с одним проводящим металлическим элементом, известным как нейтральная шина. Хотя они и называются нейтральными проводами, по ним может проходить электрический ток, поэтому, как всегда, с такими проводами лучше обращаться осторожно.
Устранение проблем с электричеством не так просто, как замена лампочки. Фактически, Управление пожарной охраны США перечисляет неисправность электрооборудования как одну из главных причин домашних пожаров . Провода имеют цветовую маркировку по какой-то причине, поэтому, прежде чем вы начнете возиться с розеткой или устанавливать новый прибор в своем доме, убедитесь, что вы понимаете различия и относитесь ко всем им с особой осторожностью.
