Старый электрик рассказал, что фаза к розетке должна подключаться только с одной стороны | Генератор идей

Многие даже не задумываются о том, с какой стороны должна быть фаза в розетке. И тем самым совершают “грубейшую” ошибку.

Для начала, совсем немного теории.

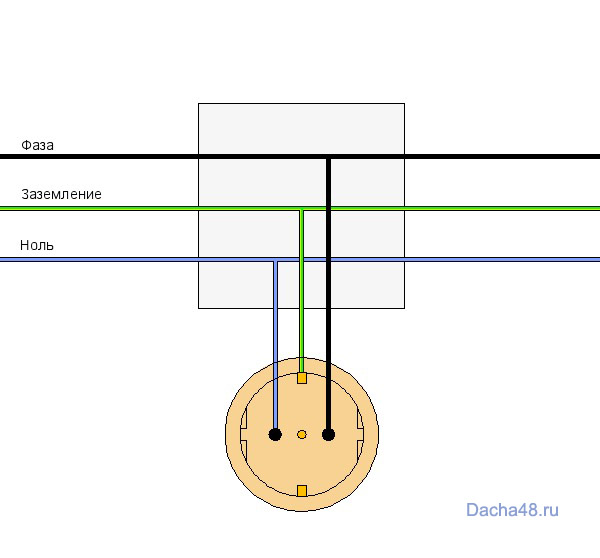

Подключение проводов к розетке, дело простое, к однофазной розетке подключаются два провода.

А при наличии заземления, три. По правилам, цвет такого провода желто-зеленый.

На самом деле, для правильного монтажа, нужно знать, с какой стороны подключать нулевой провод, а с какой фазу.

Существует два вида однофазных розеток:

Первый вид.

Это именно те розетки, которые установлены в вашем доме, они называются неполяризованные.

Исходя из называния, уже понятно, что для их подключения не обязательно соблюдать полярность. То же самое и с электрическими вилками, тут не указано, как подключать.

Второй вид.

Поляризованные розетки, а также электрические вилки, могут подключаться только в одном положении.

Поляризованные розетки Источник фото: https://www.gewiss.com

Поляризованные розетки Источник фото: https://www.gewiss.com

Они могут быть разных типов и стандартов, в зависимости от страны.

Но вернемся к розеткам, которые применяются в нашей стране. В большинстве случаев не имеет никакого значения, с какой стороны находится фаза в розетке.

Электрические вилки могут подключаться любой стороной, т.к для большинства электроприборов не важна полярность подключения.

Для удобства, вилки под 90 градусов подключаются проводами вниз или в любую другую сторону.

А что написано в ПУЭ ?

На самом деле, об это ничего не написано, есть негласное правило электриков, которое гласит, что фазу в розетку нужно подключать только справой стороны.

Вопрос конечно очень спорный, кто и когда придумал эти правила, никому не известно.

Электромонтажник вправе сам решать, с какой стороны подключать фазу в розетке.

Для чего вообще нужно подключать фазу в розетках только к одной стороне ?

Прежде всего для того, чтобы было удобно их обслуживать, а также для индивидуальных электрических приборов ( фазозависимые)

Это может быть так называемый фазозависимый газовый котел, который попросту не будет работать, если его подключить неправильно.

Если при монтаже придерживаться простому правилу, тогда вы всегда будет знать, с какой стороны находится фаза в розетке.

Но, перед тем как, будете ремонтировать розетку, лучше всего убедиться в наличии фазы на двух контактах. Так как, не все электрики соблюдают эти негласные правила.

А с какой стороны вы подключаете фазу к розетке ? Напишите, пожалуйста, в комментариях.

Оцените, пожалуйста, материал и подписывайтесь на наш канал) Еще, мы тут: YouTube; ВКонтакте; Одноклассники

Правильное положение фазы в розетке

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что – слева, потому что “мы всегда так делали”. Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа.

Отдельный аргумент, найденный на просторах интернета – якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т.е. фаза вилки на фазу розетки. Термин “фазозависимый котел”, на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит “зависимый”, если комплектуемую производителем вилку можно включить в розетку и так и так?

Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат.

В этом случае никаких проблем с «переворачиванием вилки» не происходит.

Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru.wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что “фаза” в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится “доказательство” того, что “фаза справа” снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.

forumhouse.ru/threads/259518/ этот “материал” разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем.
Бытовые розетки в РФ не подразумевают “полярности” подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке – справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).
Как видно на рисунке, “фаза” в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать “фазу” в розетке справа.

Надеемся, что данное правило появится в нормах хотя бы как рекомендация

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.

На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

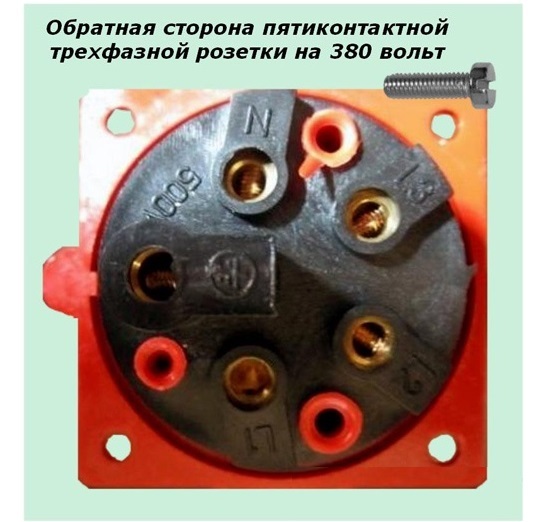

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем.

Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая.

Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Если в розетке 2 фазы. Почему появляются две фазы в розетке. Две фазы в нескольких розетках

Нештатная ситуация, при которой в обоих гнездах розетки индикатор напряжения показывает наличие фазы, на практике встречается довольно часто. При этом попытки измерить разность потенциалов между контактами штепсельного разъема не дадут результата, индикатор вольтметра покажет ноль. Соответственно, подключение электроприбора также будет бесполезным. Почему возникают две фазы в розетке и как устранить эту неисправность, Вы узнаете из материалов сегодняшней статьи.

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Обозначения:

  • L – фаза.
  • N – ноль.
  • Ps – розетка.
  • Sw – .
  • Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U 2 . При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U 1 , соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы.

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.


Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).

О наличии второй фазы в розетке

Индикация фазы на двух контактах штепсельной розетки в большинстве случаев не является показателем наличия двух фаз. Чтобы убедиться в этом, достаточно измерить напряжение между контактами мультиметром. Хотя нельзя полностью исключать возможность появления межфазного напряжения, это характерный признак обрыва магистрального нуля с последующим смещением фаз. Предлагаем рассмотреть все возможные варианты, для начала перечислим их:

  • Нарушение электрического контакта одной из линий с нулевой шиной в распределительной коробке.
  • Обрыв нуля с последующим замыканием на фазу.
  • Повреждение магистральной нулевой жилы с последующим смещением фаз.

Характерно, что первых трех вариантах, если подключить прибор к проблемной розетке, то он просто не будет функционировать. Что касается последнего случая, то при смещении фаз велика вероятность выхода из строя всех подключенных к сети электроустройств. С чем это связано, будет рассказано далее.

Обрыв нуля на входе

Одна из характерных неисправностей старой электропроводки – отгорание нуля на нулевой шине (см. А на рис. 3) или пропадание электрического контакта на вводном автомате (В). В большинстве случаев причина кроется в применении алюминиевых проводов, пластичность которых вызывает ослабление контактных соединений. Нарушение качества электрического контакты приводит к повышению его переходного сопротивления, в результате происходит перегорание провода. Заметим, что проблемы могут возникнуть и с медным кабелем, если не обеспечить надежность соединения проводов.


Рисунок 3. Характерные проблемные места: нулевая шина (А) и вводный автомат (В)

При повреждении нулевого провода на вводном автоматическом выключателе в квартире не будет работать не один из бытовых потребителей. Но при этом, если к сети будет подключен хоть один электроприбор, на всех нулевых проводниках установится фазный потенциал (см. А на рис. 4).


Рисунок 4. Примеры обрывов нуля

Если в данной ситуации попробовать измерить напряжение пробником на контактах любой розетки, то покажет наличие фазы на каждом из них. Подключив вольтметр, вы убедитесь, что разность потенциалов между штепсельными разъемами равна нулю.

Чтобы убедиться, что имеет место описанная неисправность, следует отключить от бытовой электросети всех потребителей, включая осветительные и обогревательные приборы. Как только Вы это сделаете, в розетках будет индуцироваться только одна фаза.

Устранить неисправность можно восстановив электрический контакт на входе. Для этого проверьте зажимы АВ и надежность соединений с нулевой шиной.

Повреждение нуля на одной из линий

Пример такой неисправности продемонстрирован на рисунке 4 (В). Как видите, в данном случае наблюдается возникновение обрыва нуля на линии, соединяющей распределительные коробки. Это говорит о том, что на части розеток и других электроточек сохраняться фазные напряжения, а значит, подключенные к ним приборы будут нормально функционировать. Проблемы возникнут только в той линии, где нет контакта с нулевым проводом.

Поиск обрыва может вызвать немалые сложности. Мы рекомендуем для начала вскрыть распределительные коробки, между которыми произошел разрыв нуля и проверить качество электрического контакта соединения нулевых проводов. Проще всего это сделать, срезав старое соединение и организовав новое. Напоминаем, что соединение метод холодной скрутки недопустимо.

Если в результате этих манипуляций удалось восстановить соединение, считайте что Вам повезло, поскольку в противном случае потребуется вскрытие штробы или проложение новой трассы.

Ноль оборван и замкнут на фазу

Такая неисправность наиболее характерна для отдельно стоящей группы розеток, на практике такие случаи довольно редки, но, тем не менее, они встречаются. Речь идет о повреждении проводника нейтрали и последующем ее замыкании на фазу.


Чаще всего подобная неисправность проявляется после попытки просверлить стену или подготовить отверстие под «быстрый монтаж». Если при такой операции случайно попасть на трассу скрытой проводки, то велика вероятность ее повреждения. Чаще всего это заканчивается , но может возникнуть и частичное КЗ, при котором происходит обрыв нейтрали с последующим электрическим контактом с фазой, так как это показано на рисунке 5.

В результате на контактах блока розеток лампочка индикатора начнет светиться, показывая наличие фазы. Попытки произвести замер напряжения между нулем и фазой ни к чему не приведут, поскольку на них будет одноименная фаза.

Чтобы восстановить работоспособность розетки, потребуется устранить неисправность проводки на данном участке.

Для предотвращения описанной ситуации следует отказать от сверления стен в местах, где проходят (или могут проходить) нулевые и фазные жилы проводов. Как правило трасса скрытой проводки направлена вертикально от того мест, где расположена розетка.

Смещение фаз

Данный случай самый тяжелый, поскольку в розетках будут присутствовать 2 фазы (вплоть до 380 вольт). Такая авария может быть вызвана проблемой с магистральным нулем на линии между объектом и трансформаторной подстанцией. Самостоятельно решить такую проблему не представляется возможным, необходимо сообщить об аварии поставщику электроэнергии.

Вызванное , может повредить бытовые приборы, поскольку они рассчитаны на питание от 220 вольт. Единственное решение для данного варианта – профилактическое, оно заключается в установке в щиток автоматов (перед электрическим счетчиком) специального устройства – реле напряжения.

Подведение итогов

При неисправностях проводки вызванных локальным исчезновением нуля в электрическом щите или на внутренних линиях проводки неисправность может быть устранена самостоятельно. Наличие напряжения на неисправной розетке следует проверять , если его лампочка горит на каждом контакте, то, скорее всего, пропал ноль. Чтобы убедиться в этом, достаточно измерить напряжение между нулем и фазой штепсельного разъема.

В старых системах TN-C, где для разводки используются только 2 провода, отсутствует заземление проводки, поэтому подобные аварии могут представлять серьезную угрозу для жизни.

Видео в развитие темы


Электрическая проводка – довольно сложная система с важными особенностями и нюансами. Бывает, в ней случаются серьезные поломки. Две фазы в розетке – наглядный пример. Рассмотрим, что представляет собой неисправность, по каким причинам она возникает, как устраняется.

Общая информация

Появление двух фаз определяется с помощью специальных приспособлений – индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

  1. Некачественно выполнены работы по соединению проводов.
  2. Место соединения окислилось и разрушилось.
  3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

  1. Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор – он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
  2. Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Чтобы исправить ситуацию, необходимо найти место, в котором произошло повреждение провода. Используя индикатор, необходимо прикоснуться к металлическим деталям в стенах. Искать неисправность следует в месте, где найдена фаза.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Сейчас вместо предохранителей устанавливаются двухполюсные автоматические выключатели. С ними тоже могут появиться две фазы, но исключительно при неисправности прибора или неправильной установке.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке – поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач. Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

  1. Отключить электропитание для квартиры/дома.
  2. Отключить технику.
  3. Выключить свет (выключатели установить в положение «выкл.»).
  4. Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы – следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка. Важно также избавиться от сырости и предупредить ее дальнейшее появление.

Наведенный ток

Это явление, возникающее, когда поблизости проходит высоковольтная ЛЭП. Розетки работают нормально, но индикатор обнаруживает две фазы.

В такой ситуации может растеряться опытный специалист, ведь индикатор определит напряжение, даже если тока в розетках не будет. Настоящую картину покажет вольтметр или мультиметр.

Сколько фаз должно находиться в розетке? Одна, а если их больше, причины могут заключаться в неисправностях проводки (помещение и подстанция), повышенной влажности стен, наведенном токе. Независимо от причины, устранять неисправность должен специалист.

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы, что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке , давайте разберем возможные причины их появления:

Отгорел нулевой провод во внутренней системе электропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы включенные в другие розетки наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна. В этом случае причину неисправности следует начать искать:

  • в местах недавно повешенных на стену картинах, фотографиях. Как правило в 95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
  • если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то возможная неисправность может быть в распределительной коробке . В этом случае поиски начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
  • в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Произошло перенапряжение

  • Перенапряжение – это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт). Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии. Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Что делать?

  • Нужно быстро отключить электроснабжение квартиры
  • выключить из розеток все бытовые приборы
  • перевести все выключатели в положение отключено.
  • Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.

Наведенный ток

Розетка работает в нормальном режиме, но при замере индикатором диагностируются две фазы. Такое явление часто встречается, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев, так как наведенное напряжение будет диагностироваться индикатором даже при полностью отключенной подачей напряжения в квартиру, что может ввести в заблуждение даже профессионала в данном вопросе. В этом случае поможет вольтметр, либо мультиметр, он безошибочно покажет наличие или отсутствие напряжения.

Треугольник.

Для передачи электроэнергии между населенными пунктам напряжение электрической сети многократно повышается. Это делается для сокращения токовой нагрузки сети, проще говоря с ростом напряжения сила тока в линиях электропередачи понижается.

Например, если приходя в ВРУ жилых строений линейное напряжение сети (между фаз) составляет 380 Вольт, то на высоковольтных линиях электропередач напряжение может повышаться от 6 000 до 1150 000 Вольт.

Понижение до 380 Вольт, происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике существуют две схемы соединения обмоток понижающих трансформаторов “звезда” и “треугольник”. В большинстве случаев в современных электрических сетях для бытовых нужд применяется схема “звезды”, здесь все стандартно, есть 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фаз), а фазное = 220-240 Вольт (между фазой и нулем, землей).

На ВРУ, как правило, приходит четырех жильный кабель, по которому подается напряжение 380 Вольт, далее происходит разделение на отдельные лини “ноль + фаза”, которые и приходят в квартиру. В итоге на розетке получаем напряжение сети 220-240 Вольт.

А вот в “треугольнике” нуля нет, есть только три фазы и все. На ВРУ приходит трехжильный кабель, по которому подается напряжение 380 Вольт.

Так как в схеме треугольника фазное напряжение = линейному, далее он делится на отдельные линии “фаза + фаза” и именно в таком виде напряжение приходит в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать. В розетке будет напряжение 380 Вольт.

Стоит отметить, что схема треугольника в современных сетях встречается все реже и реже, в большинстве случаев в районах городов и селений старого жилого фонда.

В наш стремительно развивающийся информационный век приходится быть в курсе всех событий, а желание побольше узнать и применить знания на деле возрастает все больше. Даже если в квартире вдруг пропал свет или не работает розетка, мы пытаемся сами отыскать причины и найти решение, почему это происходит. Нужно помнить, что при работе с электричеством важно соблюдать технику безопасности, делать только то, в чем абсолютно уверен и помнить, что при неосторожном обращении с электричеством, можно ощутить, как бьет сила тока и напряжение 220в, что может привести к печальным последствиям.

Не работает розетка в квартире: что делать

Существует одна неисправность в электропроводке, которая приводит в недоумение начинающих электриков. Хотя, на первый взгляд все в порядке: автоматы включены, проводка целая, но электроприборы перестали работать, и индикатор на отвертке горит, тем самым показывает наличие двух фаз на обоих проводах. Это же свидетельствует о том, что пропал ноль. Такое явление не редкость, но неопытного электрика заставит поломать голову.


Если у вас перестала работать розетка, то проверить отсутствие нуля и наличие еще одной фазы в розетке вам поможет индикаторная отвёртка.

У такой ситуации есть несколько последствий: все приборы останутся работать, либо техника и светильники попросту сгорят. Все дело в том, что фазы бывают одноименные, а бывают разноименные. Разобраться с видом фазы в розетке нам поможет обычный бытовой прибор, называемый тестер. С его помощью можно проверить различные электрические параметры. Для этого, нужно подключить прибор к розетке и измерить напряжение между двумя фазами. Если напряжение присутствует, фазы разноименные, а если оно отсутствует, то фаза одноименная.

Почему в розетке две фазы: простое объяснение

Чтобы получить ответ на этот вопрос, стоит немного разобраться в том, как в наши квартиры приходит электричество. От основной электрической магистрали к подстанции многоэтажек подходит четыре провода: ноль и три фазы – это трехфазная сеть с напряжением 380 вольт. Затем фазы разделяются в разные стороны двора. В каждый распределительный щиток подъезда приходит по одной фазе и еще один нулевой провод. Это однофазная сеть и в ней напряжение 220 Вольт. От распределительного подъездного щита в квартиры приходит 2 провода (в новостройках добавляется еще один провод – заземление).

Через электрический счетчик и щиток автоматов в квартиру подается только одна фаза.


Рассмотрим ситуацию, когда мы захотели повесить полочку в комнате на стену, подключили дрель и начали стену сверлить. Вдруг автомат на щитке выбивает, свет в квартире гаснет и дрель перестает работать. Однако, при помощи индикаторной отвертки, мы установили, что в розетке присутствует две фазы. Вероятнее всего, при сверлении мы задели сверлом проводку, и тем самым нам удалось замкнуть 2 провода, что вызвало короткое замыкание и срабатывание автоматов. Таким образом, мы получили одноименную фазу у себя в квартире. Для устранения этой неисправности необходимо обесточить квартиру, обследовать то место, где проводилось сверление и соединить разорванный провод. В частных секторах, где линии электропередач расположены на столбах, возможно замыкание одной из фаз на нулевой провод при их соприкосновении. В этом случае в домах могут появиться две разноименные фазы и это может привести к выходу из строя бытовой техники.

В розетке две фазы: что делать

Наличие фазы на нулевом проводе обусловлено тем, что фаза находится под постоянной нагрузкой: холодильник, лампочка или другой электроприбор. Электрическая разводка в домах и квартирах устроена так, что все провода замыкаются в электрическом щите на нулевую шину. Чтобы в этом удостовериться, достаточно отключить все электроприборы. Итак, все ваши приборы находятся в выключенном состоянии, а на нулевом проводе все равно появляется фаза.

Универсальные методы решения:

  • Отключить всю электроэнергию в квартире;
  • Проверить, что на каждом выключателе установлено положение «выключено»;
  • Отключить все бытовые приборы из розеток, сколько бы их у вас ни было;
  • Визуально диагностировать неисправность на щитке или в месте проведения работ;
  • Вызвать квалифицированных электриков.

В любом случае, для достоверного диагностирования истинной причины и устранения неисправности нужно прибегать к квалифицированной помощи.

Две фазы в розетке: причины и решение

Существует ряд наиболее вероятных причин возникновения двух фаз в розетке – от банального перегорания предохранительной пробки или отключения защитного автомата на электрощите, до замыкания проводов и появления наведенных токов.


Наиболее частые причины возникновения двух фаз:

  • Сильный ветер или ветки деревьев замкнули провода;
  • Короткое замыкание, при котором происходит плавление оплетки проводов, и они замыкаются;
  • Ноль замкнут на фазу, например, при сверлении;
  • Наведенный ток – обусловлен наличием близлежащих высоковольтных линий электропередач;
  • Перенапряжение – повышение (до 380 Вольт) или понижение (до 40 Вольт) значений напряжения;
  • Во внутренней системе электропроводки произошло отгорание нулевого провода.

При поиске неисправностей нужно очень внимательно анализировать и рассматривать все возможные случаи.

Причины появления: две фазы в розетке (видео)

Помните, электричество наказывает некомпетентность. Если вы не знаете, что делать, или у вас возникли сомнения по поводу неисправности электропроводки или электроприборов, незамедлительно вызывайте профессионалов. Это поможет избежать нежелательных последствия в большей половине случаев, и может помочь сохранить жизнь и имущество.

Среди арсенала инструментов любого домашнего мастера всегда есть отвертка-индикатор, с помощью которой определяют потенциал фазы в домашней проводке.

Незатейливая конструкция, простая эксплуатация и низкая стоимость придают ей популярность.

Этот индикатор работает четко, позволяет увидеть потенциал фазы, использует принцип протекания активного тока через тело человека и встроенной неоновой лампочки.

Правила его применения описаны статьей .


Работая индикатором, мы привыкли, что на фазном контакте розетки лампочка светится, а на нулевом – погашена. Считаем в своем сознании это нормой. Причем, чётко понимаем, что при обрыве фазного провода свечения не будет и нам следует искать неисправность.

Целостность нулевого потенциала на розетке проверяется редко, да и технология требуется другая, например – .

Когда же в однофазной домашней проводке на обоих контактах розетки индикатор показывает фазу, то неискушенный электрик начинает думать, что их две и ставит вопрос: «Откуда взялась вторая?».

При этом он ошибается дважды на:

  1. примерно 90%;
  2. оставшуюся часть в 10%.

В первом случае допускаем, что внутри однофазной сети появиться посторонней фазе неоткуда и возникла совсем другая неисправность. А во втором – все же рассмотрим вариант появления постороннего потенциала.

Краткий экскурс в теорию

При подаче напряжения на бытовой потребитель по нему течет электрический ток в замкнутой цепи. Если схема разомкнута, например, выключателем люстры, то свечения не будет.


При этой ситуации потенциал фазы доходит до выключателя, а нуля – до ближнего контакта цоколя на каждой лампочке.

Их провода кратко называют фазой и нулем. После включения выключателя потенциал фазы доходит до удаленного контакта лампочки и через сопротивление нити накала образуется ток, который протекает по проводам замкнутой цепочки от источника питающей трансформаторной подстанции.

Если проверить индикатором напряжение на удаленном контакте патрона лампочки, то он своим свечением укажет фазу, а на ближнем – свечения не будет. Делаем вывод, что здесь потенциал нуля. Теперь рассмотрим другой вариант.

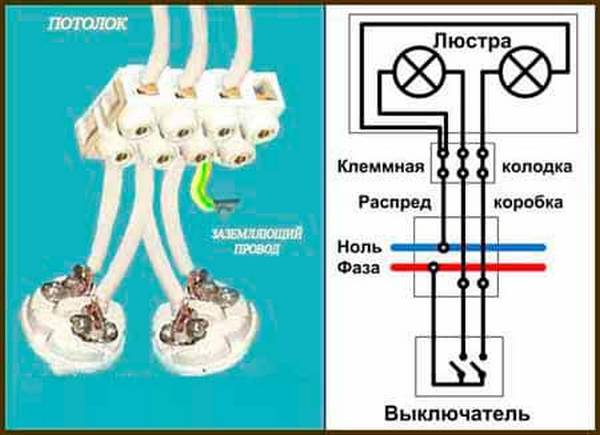

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном – .


Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

А условий для прохождения тока нет – схема разомкнута. На своем языке электрики говорят – разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.


Подобный случай может возникнуть в упрощенной , когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Как оценить напряжение в розетке

Потенциал фазы вызывает свечение лампочки емкостного индикатора, а ноля – не может. В рассматриваемом нами случае это его свойство вводит человека в заблуждение.
Для правильной оценки ситуации необходимо пользоваться прибором, указывающим не один потенциал, а их разность. По этому принципу работают:

  • двухполюсные индикаторы напряжения;
  • вольтметры.

Режим вольтметра есть у всех современных мультиметров – комбинированных электрических приборов домашнего мастера.


Если его щупы установить в контакты проблемной розетки, то он покажет 0 вольт на ней, что означает отсутствие разности потенциалов, необходимой для нормальной работы электрических приборов.

Величина напряжения 220 будет только между нулем и фазой нормальной электрической проводки.

Делаем вывод: вольтметр не показывает напряжение между одной и той же фазой, ибо его там просто нет. Оно присутствует в однофазной сети только между проводами фазного и нулевого потенциалов.

Возможные случаи обрыва нуля в домашней однофазной сети

Неисправность может возникнуть практически в любом месте проводки, но наиболее часто повреждения возникают там, где электрик делал коммутацию проводов схемы в:

  • распределительном щитке квартиры;
  • распаечной коробке;
  • розетке.

Также возможно разрушение слоя изоляции провода и обрыв нулевой жилы с созданием контакта на фазе.

Неисправность может возникнуть на:

  • вводном автоматическом выключателе;
  • электросчетчике;
  • нулевой шине.

Причиной обрыва может стать плохой контакт с проводом из-за:

  • загрязнения рабочих поверхностей;
  • недостаточного усилия ужима винтового соединения;
  • надрезов металлической жилы провода.

Любая из них создает повышенное сопротивление на переходном участке, ведущее к излишнему нагреву, образованию нагара, постепенно переходящему в обрыв.


В этой ситуации на всех электроприборах квартиры пропадет напряжение, но фаза останется присутствовать.

Если хоть один выключатель освещения будет включен или в одну из розеток вставлен бытовой прибор, то фазный потенциал пройдет на второй контакт всех розеток через нулевую шину.

Придется осматривать возможные места повреждения и устранять неисправность.

Неисправность с отсутствием напряжения проявится в том помещении, на которое работает распределительная коробка с оборванным нулем. Во всех других местах напряжение будет присутствовать.


Внутри старых распаечных коробок подключение проводов выполнялось скрутками и обматывалось изолентами. У нуля обычно требовалось делать больше соединений, а общая скрутка получалась толще. С этого косвенного признака проще делать прозвонку схемы для выявления нулевого потенциала электрическими методами.

Обрыв нуля может возникнуть и в проводе, соединяющем распределительные коробки. Для его замены часто требуется долбить стену и заменять кабель. Чтобы уменьшить трудозатраты проще создать новую магистраль, расположив ее по .

Обрыв нуля и замыкание на фазу в блоке розеток

Такая ситуация может создаться при неправильных работах по сверлению стен, забиванию гвоздей, вворачиванию саморезов без учета проложенных трасс электрической проводки, когда нарушается целостность изоляции жил и возникают короткие замыкания и обрывы провода.


Потенциал фазы появится на обоих контактах розетки без создания дополнительных шунтирующих цепочек.

Устраняется такая неисправность полной заменой неисправного участка проводки.

Для тех читателей, кто интересуется видеороликами по этой теме рекомендуем посмотреть работу Сергея Сощенко: «Две фазы в розетке.»

Это как раз тот случай, когда внутрь домашней однофазной сети может проникнуть второй потенциал фазы и напряжение на всех бытовых приборах способно подскочить до линейной величины вплоть до 380 вольт.


Виновником такой аварии чаще всего выступает электроснабжающая организация, а страдают от нее все задействованные потребители.
Рассмотрим вариант воздушного подключения к трехфазному вводу в частный дом.

Такие провода расположены открыто. имеют большую протяженность. Существует масса причин, по которым может возникнуть обрыв фазы. Их количество уменьшается при подключении электрическим кабелем, спрятанным в грунте, который чаще применяется для питания многоэтажных зданий. Но человеческий фактор и нарушение правил эксплуатации не стоит забывать…
Обрыв нуля в трехфазной сети происходит периодически, его надо учитывать.

Работа трехфазной сети в нормальном режиме

В каждую квартиру с однофазной проводкой поступает одинаковое фазное напряжение.


Его величина 220 вольт прикладывается к различным сопротивлениям бытовых потребителей, которые периодически коммутируются к питанию случайным образом. В схеме протекают только токи от генераторного конца по фазным проводам к нагрузке и возвращаются через нулевой провод.
Ток в ноле состоит из суммы трех токов всех фаз и обычно уравновешивается ими. Напряжение в фазах колеблется в пределах эксплуатационных нормативов.

Работа трехфазной сети при обрыве нуля

Здесь сбалансированная система сразу нарушается. Обрыв нуля исключает прохождение по нему токов фаз, а напряжение, которое поступает потребителям, претерпевает изменения.


Рассмотрим на примере контура АВ. К квартирам А и В прикладывается уже линейное напряжение АВ. Их сопротивление подключено к нему последовательно и складывается из двух составляющих.
За счет суммарного сопротивления Ra+Rв по цепочке течет ток Iaв, рассчитываемый по закону Ома. Он общий для обеих квартир.

Падение напряжения на каждой квартире теперь не одинаковое, а зависящее от сопротивления, которым обладают подключенные в работу электроприборы. Если один владелец отсутствует дома и выключил все приборы, а второй интенсивно использует стиральную и посудомоечную машины, включил моющий пылесос и обогреватель, то ситуация складывается неблагоприятная: все 380 вольт окажутся у одного хозяина. Его бытовая техника сгорит от перенапряжения.

Снизить риски повреждения своего имущества от аналогичной поломки можно включением в квартирный щиток . Оно своевременно отключит питание при возникновении подобной аварии. РКН входит в состав защит и обеспечивает в автоматическом режиме .

Случаи обрыва нулевого провода подробно объясняет видеоролик владельца Master007: «Отгорание нуля».

Дополняйте материал статьи своими комментариями, делитесь ею с друзьями в соц сетях.

Трёхфазный ток, фаза и ноль – что это такое

Что такое однофазная и трёхфазная электропроводка, чем они отличаются и чем трёхфазная круче? По просьбе френдов пишу небольшой технически-популярный пост.

Предисловие. Почему Алекса решила написать не только про гендер, секс и феминизм.

Под завершение 2010-х годов у нас произошло важное событие, к которому мы довольно долго шли. Мы с женой купили старый полузаброшенный дом неподалёку от Москвы и стали его ремонтировать; работы там очень много, но по цене вариант был заметно интереснее и готового загородного коттеджа, и приличной городской квартиры.

А поскольку я по первому образованию физик и до сих пор зарабатываю на жизнь преимущественно научно-популярными текстами, то вот текст о проводке простым языком.

Самые азы. Переменное напряжение. Сколько вольт в розетках.

Вообще фазой – вне электротехники – называют то, что описывает всякие колебания. Вот такие:

Это называют синусоидой. По горизонтали время, а по вертикали почти всё, что угодно. Угол отклонения маятника, уровень воды при прохождении волны, напряжение в сети…

В случае с электропроводкой колеблется напряжение в сети – поэтому возникающий при подключении чего-либо ток и называют переменным. Когда говорят, что в розетке 220 вольт – это не означает, что там постоянно 220 вольт. Нет, напряжение на самом деле непрерывно меняется с +310 до -310 вольт! А в какой-то момент оно вообще равно нулю; отрицательные значения соответствуют случаю, когда ток течёт “в обратную сторону”, то есть не туда, куда он тёк при положительном напряжении.

Вот уже не просто синусоида – какие угодно колебания – а синусоида переменного тока. По вертикали отмечено напряжение в вольтах:

Рисунок: Pieter Kuiper / Wikimedia

Если вы в США, то у вас напряжение такое, как показано красной линией. А в Беларуси, России, Украине и в большинстве стран мира – синяя линия.

Пресловутые 220 (на самом деле уже давно 230, если смотреть на картинку и на новый стандарт*) вольт – это так называемое действующее напряжение. Которое, будь ток не переменным, а постоянным, оказывало бы такое же действие, как меняющееся 50 раз в секунду переменное напряжение от минус 325 до плюс 325 вольт.

Переменное, то есть постоянно меняющееся напряжение было выбрано не случайно. Этому предшествовала настоящая “война токов” (с показательными казнями слонов) и в пользу переменного решающим аргументом оказалось то, что переменное проще преобразовывать – легче сделать напряжение повыше или пониже. Повыше для передачи в другой город или для какого-нибудь завода, пониже для использования в квартирах. Ну и ещё пресловутая трёхфазная система, но про неё чуть позже, а пока давайте посмотрим на переменное напряжение поближе.

*) ГОСТ 29322-2014 в Беларуси и в России, CENELEC EN 50160:2010 в Украине; всё это по сути европейские стандарты.

Самые азы. Ремарка про напряжение.

Выше я писала про напряжение. Напряжение – это такая физическая величина, которая выражает – если цитировать Википедию – “работу по переносу заряда между теми точками, между которыми мы измеряем напряжение”. Слова про “перенос заряда” не случайны, так как электрический ток это поток заряженных частиц – как правило, электронов*. Чем больше переносится по проводу электронов, тем больше сила тока; а вот напряжение показывает то, какую работу может совершить ток. При малом напряжении точно такой же ток совершит меньшую работу, чем при напряжении побольше; сила тока измеряется в амперах.

*) если говорить о металлических проводах, а не о погружённых в банку с солёной водой электродах. В воде будут не только электроны, но и ионы. Ток внутри наших нервных клеток, кстати, тоже ионный.

Что такое “фаза” и где она в проводах. Для тока нужно два провода.

Для того, чтобы потёк ток – нужно минимум два провода. Ну или один провод и земля, куда уйдёт ток – но последний вариант, прямо скажем, не очень подходит для большинства случаев в силу требований техники безопасности. Посмотрим на какой-нибудь простой кабель поближе – вот я открою соседнюю вкладку браузера, где как раз выбираю всё для обустройства электропроводки в нашем новом доме:

Скриншот из магазина “Петрович”. 2х4 означает “две жилы по 4 мм² каждая”, а ВВГ – это марка кабеля, расшифровывать которую я сейчас не буду.

По одной жиле ток пришёл, по второй ушёл. Затем напряжение поменялось и стало наоборот – в одну жилу ток “всосало”, из второй “высосало”. А потом снова поменялось – и так 50 раз в секунду, так как напряжение переменное и частота его 50 герц, 50 колебаний туда-сюда за секунду.

Самое важное место во всём тексте. Провод под напряжением относительно земли – это и есть фаза.

Напряжение, как я уже сказала, измеряется между двумя точками. Но ещё его можно измерять относительно земли – что, кстати, чаще всего и делают. 220 вольт* – это напряжение на одной из жил относительно земли! Вторая же жила, если померять напряжение между ней и землёй, покажет ноль вольт: поэтому я и написала выше, что ток из неё “высосет”. Это ни разу не электротехнический термин, я специально его закавычила, но он позволяет понять физику процесса: когда в первой жиле окажется отрицательное напряжение, ток потечёт в обратную сторону подобно тому, как вода течёт не только в сторону от нагнетания, но и в сторону разрежения.

*) далее я буду говорить про действующее напряжение и не упоминать больше то, что оно меняется от -310 до +310 вольт.

Всё, что находится относительно земли под напряжением – называют “фазой”. Фазный провод – тот, где напряжение относительно земли не равно нулю. А где относительно земли ноль – это “ноль” и есть. Соединяем “фазу” с “нулём” какой-нибудь лампочкой – цепь замыкается и течёт ток, лампочка зажигается.

Ноль очень важно отделять от фазы на практике так, чтоб их нельзя было спутать. Синяя жила кабеля на фотографии предполагает, что там будет ноль. “Нулевые” провода можно, в принципе, брать за неизолированные участки руками – напряжение между ними и землёй должно в норме быть равным нулю и никакого удара током вы не получите. А вот “фаза” – однозначно ударит током, если вы ещё как-то будете прикасаться к земле, нулевому проводу или всему, что связано с землей проводящими ток частями.

Занимательная пауза: что будет при замыкании фазы с нулём.

Если замкнуть фазу на ноль (с этого места я перестаю заключать эти термины в кавычки), соединив провода напрямую – будет короткое замыкание. Через провода потечёт очень большой ток и сработают защитные устройства в щитке… после того, как у вас в руках как следует пыхнет и хлопнет.

Вот что бывает, если высоковольтная линия с очень высоким напряжением оказывается соединена с землёй неудачно выросшим деревом. Это вариант короткого замыкания. “Короткое” оно в силу того, что ток вместо “длинного” пути через какое-либо устройство идёт к земле (или к нулевому проводу – где такое же напряжение, как на земле) через что-то с гораздо меньшим сопротивлением, по “короткому” пути. И раз сопротивление меньше, то и ток много больше, причём в неподобающем месте.

Почему она “фаза” и что такое “трёхфазная система”.

Но почему провод под напряжением называется именно “фазой”? Откуда такое название? В самом начале я сказала, что фаза это такая физическая величина, которая описывает колебания, причём тут провода?

Одни колебания могут запаздывать относительно других. Этот сдвиг – буква θ на графике ниже – называют сдвигом фаз.

Иллюстрация: Peppergrower / Wikimedia

Колебаться может электрическое напряжение между проводом-фазой и тем проводом, который называют нулём. А ещё у нас может быть не один фазовый провод, а несколько – и тогда в них колебания как раз могут не совпадать друг с другом, то есть иметь сдвиг фаз. Реальные электросети устроены как раз так, что в них не один фазовый провод, а три, причём именно со сдвигом колеблющегося напряжения по фазе.

Поэтому и говорят о трёхфазной системе электроснабжения. Снова рисунок:

Источник – кликабельно. Вместо времени по горизонтали показан так называемый фазовый угол. Когда он равен 0 или 360 градусов, колебания совпадают. А при 180 градусах – напротив, полностью противоположны, то есть находятся в противофазе.

Зачем нужны три фазы вместо одной.

Зачем это надо? Можно взять какой-то мощный котёл, станок на фабрике, мотор лифта или электровоз – и подключать их не между фазой и нулём, а между фазами. Посмотрите – разница между линиями разного цвета оказывается часто гораздо больше, чем высота над уровнем нуля или глубина под ним! Напряжение (действующее) в 380 вольт, которое часто фигурирует в описаниях техники помощнее, берётся именно отсюда – из подключения между двумя фазами, каждая из которых может выдать всего 220. Между любой из фаз и землёй будут те самые 220 вольт, а между фазами – 380.

По трём проводам – трём фазам – можно передать втрое больше энергии, чем по паре “фаза-ноль”, хотя расход кабеля вырастёт всего с 2 до 3: выгода очевидна. А ещё всякие моторы с генераторами на три фазы делать тоже удобнее – но это отдельная история, которую тут затрагивать не стоит. Кроме того, я не буду говорить о системах, где не три фазы, а две – если вы не в США, не на британской стройке и не на шведских железных дорогах, вам с этим вряд ли придётся сталкиваться. Хотя уже понятно, что дают две фазы со сдвигом в 180 градусов – если измерять напряжение между ними (его, кстати, называют линейным), то получится вдвое больше, чем напряжение между фазой и нулём/землёй (оно называется фазовым).

Как это сделано в быту. В дом или квартиру заходит кабель с четыремя проводами.

Все, думаю, уже поняли – три фазы это круто. Но вот незадача – всё, что можно найти в обычном доме – ну разве что кроме каких-то электрокотлов и электроплит – рассчитано на одну фазу. В обычной розетке именно поэтому две дырочки (под фазу и ноль), ну и ещё заземляющие контакты, про которые я напишу в следующий раз. Как использовать всю мощь трёхфазного подключения в таком случае?

К дому или квартире (в некоторых новостройках, как правило) тянется кабель, рассчитанный на трёхфазный ток. Вот такой. например:

Скриншот “Петровича”. Обратите внимание – уже 4 жилы и потому кабель вдвое дороже. Но мощности он позволяет передать втрое больше!

Три жилы для фаз, ещё одна для нуля. Далее ноль расходится по всем розеткам – обычным, тем, что с двумя дырочками – а вот фазы (провода, которые находятся под напряжением относительно нуля и относительно земли – напомню на всякий случай) делятся между розетками поровну так, что каждая розетка получает только одну фазу. Первая фаза, например, питает холодильник на кухне и розетки в спальне, вторая – розетки в кухне и свет в комнатах, третья – ванную со стиральной машиной, прихожую и свет на кухне.

Ток, питающий электрочайник, можно заставить работать в холодильнике!

Что это даёт, если всё равно в розетки включаются однофазные потребители? А вот что: от электрощитка расходится пучок кабелей – линий – с одним общим нулём и тремя фазами. Если это нарисовать, получится сначала так (рисунок мой):

Теперь смотрите – предположим, мы включили чайник, который питается от второй фазы. Часть пути тока:

Ток пришёл с фазы (для простоты, кстати, считается что он идёт именно так – хотя мы помним, что реально ток переменный) и ушёл на ноль. Но! Ноль того кабеля, который ведёт к розетке – той линии, которая питает этого потребителя – соединён с нулями остальных линий. А на фазе 1 и фазе 3 в тот момент, когда фаза 2 находится под максимальным напряжением, напряжение отрицательное. Потому что сдвиг фаз, снова смотрите картинку:

Посмотрите на место, где красная линия в самом верху. В этот момент напряжение на двух остальных фазах – черная и синяя линии – ниже нуля. Поэтому большая часть тока со второй фазы утечёт в этот момент на первую и третью.

В итоге ток, питающий чайник, протекает заодно через холодильник, стиральную машину и вообще всё, что при этом подключено. И если нагрузка равномерно распределена по фазам – сбалансирована – то через нулевой провод вообще тока почти и нет. Но, разумеется, нет и чудес вида “мы заставили электроэнергию работать дважды” – то, что ток проходит через несколько потребителей, обеспечивается большим напряжением – между фазами ведь не 220, а все 380 вольт. Закон сохранения энергии тут (да и во всех иных местах) не нарушается.

Если бы все эти устройства были подключены к одной фазе, то у нас по нулевому проводу тёк бы суммарный ток. И нам пришлось бы делать кабель потолще, подороже и неудобнее в монтаже – чем толще кабель, тем сложнее его протягивать по дому.

Уточнение.

Я, разумеется, многое упростила. В курсах электротехники рассказывают больше и во многом корректнее – но эти курсы и рассчитаны на большее внимание и большее время освоения. А мой текст был для того, чтобы пояснить, что же такое “фаза” в розетке – и тут ответ “это провод, напряжение на котором относительно земли равно 220 вольт” мне кажется уместнее серии лекций с вопросами вида “пример рассчёта подключения генератора треугольником” или “особенности трёхфазных устройств защитного отключения”.

Две фазы в розетке: 6 причин возникновения


Не работает розетка в квартире: что делать

Существует одна неисправность в электропроводке, которая приводит в недоумение начинающих электриков. Хотя, на первый взгляд все в порядке: автоматы включены, проводка целая, но электроприборы перестали работать, и индикатор на отвертке горит, тем самым показывает наличие двух фаз на обоих проводах. Это же свидетельствует о том, что пропал ноль. Такое явление не редкость, но неопытного электрика заставит поломать голову.

Если у вас перестала работать розетка, то проверить отсутствие нуля и наличие еще одной фазы в розетке вам поможет индикаторная отвёртка.

У такой ситуации есть несколько последствий: все приборы останутся работать, либо техника и светильники попросту сгорят. Все дело в том, что фазы бывают одноименные, а бывают разноименные. Разобраться с видом фазы в розетке нам поможет обычный бытовой прибор, называемый тестер. С его помощью можно проверить различные электрические параметры. Для этого, нужно подключить прибор к розетке и измерить напряжение между двумя фазами. Если напряжение присутствует, фазы разноименные, а если оно отсутствует, то фаза одноименная.

Почему в розетке две фазы: простое объяснение

Чтобы получить ответ на этот вопрос, стоит немного разобраться в том, как в наши квартиры приходит электричество. От основной электрической магистрали к подстанции многоэтажек подходит четыре провода: ноль и три фазы – это трехфазная сеть с напряжением 380 вольт. Затем фазы разделяются в разные стороны двора. В каждый распределительный щиток подъезда приходит по одной фазе и еще один нулевой провод. Это однофазная сеть и в ней напряжение 220 Вольт. От распределительного подъездного щита в квартиры приходит 2 провода (в новостройках добавляется еще один провод – заземление).

Через электрический счетчик и щиток автоматов в квартиру подается только одна фаза.

Рассмотрим ситуацию, когда мы захотели повесить полочку в комнате на стену, подключили дрель и начали стену сверлить. Вдруг автомат на щитке выбивает, свет в квартире гаснет и дрель перестает работать. Однако, при помощи индикаторной отвертки, мы установили, что в розетке присутствует две фазы. Вероятнее всего, при сверлении мы задели сверлом проводку, и тем самым нам удалось замкнуть 2 провода, что вызвало короткое замыкание и срабатывание автоматов. Таким образом, мы получили одноименную фазу у себя в квартире. Для устранения этой неисправности необходимо обесточить квартиру, обследовать то место, где проводилось сверление и соединить разорванный провод. В частных секторах, где линии электропередач расположены на столбах, возможно замыкание одной из фаз на нулевой провод при их соприкосновении. В этом случае в домах могут появиться две разноименные фазы и это может привести к выходу из строя бытовой техники.

В розетке две фазы: что делать

Наличие фазы на нулевом проводе обусловлено тем, что фаза находится под постоянной нагрузкой: холодильник, лампочка или другой электроприбор. Электрическая разводка в домах и квартирах устроена так, что все провода замыкаются в электрическом щите на нулевую шину. Чтобы в этом удостовериться, достаточно отключить все электроприборы. Итак, все ваши приборы находятся в выключенном состоянии, а на нулевом проводе все равно появляется фаза.

Универсальные методы решения:

  • Отключить всю электроэнергию в квартире;
  • Проверить, что на каждом выключателе установлено положение «выключено»;
  • Отключить все бытовые приборы из розеток, сколько бы их у вас ни было;
  • Визуально диагностировать неисправность на щитке или в месте проведения работ;
  • Вызвать квалифицированных электриков.

В любом случае, для достоверного диагностирования истинной причины и устранения неисправности нужно прибегать к квалифицированной помощи.

Две фазы в розетке: причины и решение

Существует ряд наиболее вероятных причин возникновения двух фаз в розетке – от банального перегорания предохранительной пробки или отключения защитного автомата на электрощите, до замыкания проводов и появления наведенных токов.

Наиболее частые причины возникновения двух фаз:

  • Сильный ветер или ветки деревьев замкнули провода;
  • Короткое замыкание, при котором происходит плавление оплетки проводов, и они замыкаются;
  • Ноль замкнут на фазу, например, при сверлении;
  • Наведенный ток – обусловлен наличием близлежащих высоковольтных линий электропередач;
  • Перенапряжение – повышение (до 380 Вольт) или понижение (до 40 Вольт) значений напряжения;
  • Во внутренней системе электропроводки произошло отгорание нулевого провода.

При поиске неисправностей нужно очень внимательно анализировать и рассматривать все возможные случаи.

Причины появления: две фазы в розетке (видео)

Помните, электричество наказывает некомпетентность. Если вы не знаете, что делать, или у вас возникли сомнения по поводу неисправности электропроводки или электроприборов, незамедлительно вызывайте профессионалов. Это поможет избежать нежелательных последствия в большей половине случаев, и может помочь сохранить жизнь и имущество.

Прайс-лист на электромонтажные работы

Офисы обслуживания и терминалыОфисы и терминалы


‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.040389,30.393572], city: “Санкт-Петербург”, adress: “Просвещения пр., д. 67”, region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.042447,30.389575], city: “Санкт-Петербург”, adress: “Просвещения пр., д. 74, к. 2 («Перекресток»)”, region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.031445,30.43494], city: “Санкт-Петербург”, adress: “Руставели ул., д. 61А («Лента»)”, region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.840709,30.243051], city: “Санкт-Петербург”, adress: “Ветеранов пр., д. 50, к. 2”, region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.00 – 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.830594,30.211268], city: “Санкт-Петербург”, adress: “Ветеранов пр., д. 92”, region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.854242,30.214817], city: “Санкт-Петербург”, adress: “Ленинский пр., д. 94, к. 1, лит. А («Перекресток»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.00 – 20.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.852393,30.25357], city: “Санкт-Петербург”, adress: “Ленинский пр., д. 118”, region: ‘Кировский’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – сб: 09.15 – 20.15, перерыв: 13.30 – 14.00, вс: выходной

‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.856903,30.230861], city: “Санкт-Петербург”, adress: “М. Жукова пр., д. 30А («Сезон»)”, region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.858426,30.228498], city: “Санкт-Петербург”, adress: “М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)”, region: ‘Красносельский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.871685,30.258708], city: “Санкт-Петербург”, adress: “Стачек пр., д. 67, к. 2”, region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.736911,30.571792], city: “Санкт-Петербург”, adress: “Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)”, region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 – 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.752643,30.575212], city: “Санкт-Петербург”, adress: “Колпино, ул. Финляндская, д. 16-1, лит. А”, region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.00 – 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30,  вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.929849,30.433853], city: “Санкт-Петербург”, adress: “Заневский пр., д. 65/1 («О’КЕЙ»)”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.945779,30.489243], city: “Санкт-Петербург”, adress: “Наставников пр., д. 24, к. 1 («Пятерочка»)”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.95689,30.47752], city: “Санкт-Петербург”, adress: “Наставников пр., д. 46, к. 2”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.931017,30.409652], city: “Санкт-Петербург”, adress: “Новочеркасский пр., д. 37, к.1”, region: ‘Красногвардейский’, subway: ‘Новочеркасская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 08.45 – 19.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.989811,30.438508], city: “Санкт-Петербург”, adress: “Пискаревский пр., д. 59 («Лента»)”, region: ‘Красногвардейский’, subway: ‘Площадь Мужества’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно.’ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.949334,30.465707], city: “Санкт-Петербург”, adress: “Ударников пр., д. 19, к. 1”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.93481,30.496894], city: “Санкт-Петербург”, adress: “Хасанская ул., д. 17, к. 1 («Лента»)”, region: ‘Красногвардейский’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.733083,30.085378], city: “Санкт-Петербург”, adress: “Красное Село, пр. Ленина, д. 77А”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 – 19.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.844082,30.178675], city: “Санкт-Петербург”, adress: “П. Германа ул., д. 2 («О’КЕЙ»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.851666,30.093589], city: “Санкт-Петербург”, adress: “Петергофское ш., д. 98А («Лента»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.806374,30.162314], city: “Санкт-Петербург”, adress: “Таллинское ш., д. 159А («Лента»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.997570948218,29.765941101852], city: “Санкт-Петербург”, adress: “Кронштадт, пр. Ленина, д. 13, лит. А”, region: ‘Кронштадтcкий’, subway: ‘Чёрная речка’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.30 – 19.00, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 21.00, вс: 10.00 – 21.00
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.19725,29.705337], city: “Санкт-Петербург”, adress: “Зеленогорск, пр. Ленина, д. 20а, лит. А”, region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.864548,30.315554], city: “Санкт-Петербург”, adress: “Бассейная ул., д. 27”, region: ‘Московский’, subway: ‘Парк Победы’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.45 – 20.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.45 – 20.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.851304,30.350139], city: “Санкт-Петербург”, adress: “Космонавтов пр., д. 45, лит. А («О’КЕЙ»)”, region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.832579,30.350741], city: “Санкт-Петербург”, adress: “Ленсовета ул., д. 88”, region: ‘Московский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.9302769656,30.3544434305], city: “Санкт-Петербург”, adress: “Стремянная ул., д. 21/5, лит. А (вход с ул. Марата)”, region: ‘Центральный’, subway: ‘Маяковская’, line: ‘green-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн -сб: 10.00 до 20.45, вс: выходной’, }, { name: ‘Платежный терминал’, hours: ‘10.00 – 21.00, без выходных’ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.833027,30.414054], city: “Санкт-Петербург”, adress: “Бухарестская ул., д. 89, лит. А («Перекресток»)”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.985135166804,30.328152812978], city: “Санкт-Петербург”, adress: “Белоостровская ул., д. 6, лит. А («ГУП ТЭК СПб»)”, region: ‘Приморский’, subway: ‘Лесная’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – пт: 09.00 -18.00, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.808061,30.320692], city: “Санкт-Петербург”, adress: “Шереметьевская ул., д. 11, лит. А”, region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [59.853989,30.305996], city: “Санкт-Петербург”, adress: “Новоизмайловский пр., д. 46, к. 1”, region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной

‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.859817,30.467715], city: “Санкт-Петербург”, adress: “Бабушкина ул., д. 125 («Лента»)”, region: ‘Невский (левый берег)’, subway: ‘Пролетарская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.895502,30.426738], city: “Санкт-Петербург”, adress: “О. Берггольц ул., д. 11”, region: ‘Невский (левый берег)’, subway: ‘Елизаровская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.834564,30.50482], city: “Санкт-Петербург”, adress: “Прибрежная ул., д. 11”, region: ‘Невский (левый берег)’, subway: ‘Рыбацкое’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.15 – 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.909832,30.449535], city: “Санкт-Петербург”, adress: “Дальневосточный пр., д. 16 («Лента»)”, region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.901008,30.46418], city: “Санкт-Петербург”, adress: “Дыбенко ул., д. 13, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.904207,30.476792], city: “Санкт-Петербург”, adress: “Дыбенко ул., д. 25, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.15 – 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.922995,30.481266], city: “Санкт-Петербург”, adress: “Коллонтай ул., д. 28, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.911823,30.469471], city: “Санкт-Петербург”, adress: “Подвойского ул., д. 16, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – сб: 09.30 – 20.15, перерыв: 14.00 – 14.30, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.30 – 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.962633,30.291137], city: “Санкт-Петербург”, adress: “Б. Зеленина ул., д. 17, лит. А”, region: ‘Петроградский’, subway: ‘Чкаловская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.00 – 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.956665,30.301055], city: “Санкт-Петербург”, adress: “Введенская ул., д. 5/13”, region: ‘Петроградский’, subway: ‘Горьковская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.967579,30.305385], city: “Санкт-Петербург”, adress: “Ординарная ул., д. 19”, region: ‘Петроградский’, subway: ‘Петроградская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869463,29.828146], city: “Санкт-Петербург”, adress: “Петергоф, Гостилицкое ш., д. 58, лит. А”, region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.876436,29.918516], city: “Санкт-Петербург”, adress: “Петергоф, ул. Константиновская, д. 8, лит. А”, region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.00 – 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.00 – 20.00,  вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.86922,29.866632], city: “Санкт-Петербург”, adress: “Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)”, region: ‘Петродворцовый’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 – 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.000025,30.270485], city: “Санкт-Петербург”, adress: “Богатырский пр., д. 13А («О’КЕЙ»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [60.003147,30.228246], city: “Санкт-Петербург”, adress: “Богатырский пр., д. 42 («О’КЕЙ»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.022386,30.293428], city: “Санкт-Петербург”, adress: “Вербная ул., д. 21, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Удельная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.005392,30.282702], city: “Санкт-Петербург”, adress: “Испытателей пр., д. 19, к. 2”, region: ‘Приморский’, subway: ‘Пионерская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.006587110358,30.262165912688], city: “Санкт-Петербург”, adress: “Комендантский пр., д. 11”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘ пн – сб: 09.30 – 20.30, перерыв: 13.30 – 14.00, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн- сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн- сб: 09.30 – 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.03922,30.239538], city: “Санкт-Петербург”, adress: “Парашютная ул., д. 60, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.998661,30.237355], city: “Санкт-Петербург”, adress: “Планерная ул., д. 17, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.984629,30.226046], city: “Санкт-Петербург”, adress: “Савушкина ул., д. 112, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.987048403196,30.226258296325], city: “Санкт-Петербург”, adress: “Савушкина ул., д. 123, к. 1”, region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.724138,30.411898], city: “Санкт-Петербург”, adress: “Пушкин, Октябрьский б-р, д. 16, лит. А”, region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.00 – 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.798656,30.399223], city: “Санкт-Петербург”, adress: “Шушары, Московское ш., д. 16А («Лента»)”, region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.829023979965,30.377969354491], city: “Санкт-Петербург”, adress: “Балканская пл., д. 5, лит. Я (ТК «Астра»)”, region: ‘Фрунзенский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869065,30.368563], city: “Санкт-Петербург”, adress: “Будапештская ул., д. 11”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.849754,30.397974], city: “Санкт-Петербург”, adress: “Бухарестская ул., д. 69, лит. А («Лента»)”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.857861,30.38979], city: “Санкт-Петербург”, adress: “Славы пр., д. 43/49”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – сб: 09.15 – 20.15, обед: 14.00 – 14.30, вс: выходной

‘, }, { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.15 – 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.944143,30.361988], city: “Санкт-Петербург”, adress: “Кирочная ул., д. 30”, region: ‘Центральный’, subway: ‘Чернышевская’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.475839,33.85647], city: “Бокситогорск”, adress: “Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.474125,33.844325], city: “Бокситогорск”, adress: “Бокситогорск, ул. Советская, д. 12″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.962709,34.027392], city: “Важины”, adress: “Важины, ул. Школьная, д. 6″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.443304,29.479788], city: “Волосово”, adress: “Волосово, пр. Вингиссара, д.17А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.450326,29.486669], city: “Волосово”, adress: “Волосово, пр. Вингиссара, д. 89″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.898887,32.349322], city: “Волхов”, adress: “Волхов, ул. Александра Лукьянова, д. 4, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.903828,32.355807], city: “Волхов”, adress: “Волхов, ул. Волгоградская, д. 1, к. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: “Всеволожск”, adress: “Всеволожск, Октябрьский пр., д. 89 “, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.027782,30.619912], city: “Всеволожск”, adress: “Всеволожск, ш. Дорога жизни, д. 12 («Лента»)”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.020876,30.644364], city: “Всеволожск”, adress: “Всеволожск, ул. Заводская, д. 8″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: “Всеволожск”, adress: “Всеволожск, Октябрьский пр., д. 89″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.711266,28.747248], city: “Выборг”, adress: “Выборг, ул. Димитрова, д. 4″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.715703,28.74873], city: “Выборг”, adress: “Выборг, ул. Железнодорожная, д. 2 “, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.714475,28.730521], city: “Выборг”, adress: “Выборг, ул. Северный Вал, д. 3″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.408714,30.349375], city: “Вырица”, adress: “Вырица, ул. Жертв Революции, д. 25″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.559398,30.127177], city: “Гатчина”, adress: “Гатчина, ул. Карла Маркса, д. 18А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.548281,30.096778], city: “Гатчина”, adress: “Гатчина, ул. Старая дорога, д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.558349,30.127887], city: “Гатчина”, adress: “Гатчина, ул. Чкалова, д. 23″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.500474,34.657767], city: “Ефимовский”, adress: “Ефимовский, 1 микрорайон, д. 11а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.375702,28.221895], city: “Ивангород”, adress: “Ивангород, Кингисеппское ш., д. 7А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.371805,28.607829], city: “Кингисепп”, adress: “Кингисепп, ул. Воровского, д. 3″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.366569,28.618968], city: “Кингисепп”, adress: “Кингисепп, ул. М. Гражданская, д. 4″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.44464,32.024985], city: “Кириши”, adress: “Кириши, пр. Героев, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.454337,32.023574], city: “Кириши”, adress: “Кириши, ул. Комсомольская, д. 3 “, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.448739,32.016747], city: “Кириши”, adress: “Кириши, пр. Ленина 26, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884451,30.992776], city: “Кировск”, adress: “Кировск, б-р Партизанской Славы, д. 5″, region: ”, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.888749,30.999836], city: “Кировск”, adress: “Кировск, ул Северная, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884266,30.989353], city: “Кировск”, adress: “Кировск, ул. Энергетиков, д. 6″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.619989,30.390258], city: “Коммунар”, adress: “Коммунар, ул. Гатчинская, д. 12″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.628316,30.400283], city: “Коммунар”, adress: “Коммунар, ул. Ижорская, д. 24″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.125216,29.876888], city: “Кузнечное”, adress: “Кузнечное, ул. Молодежная, д. 10, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 20.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.735554,33.554744], city: “Лодейное Поле”, adress: “Лодейное Поле, ул. Карла Маркса, д. 27″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru


‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.738554,33.538853], city: “Лодейное Поле”, adress: “Лодейное Поле, ул. Ульяновская, д. 15, к. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.915089,29.771327], city: “Ломоносов”, adress: “Ломоносов, Дворцовый пр., д. 22а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738229,29.845187], city: “Луга”, adress: “Луга, Железнодорожная ул., д. 2/6″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.736183,29.861689], city: “Луга”, adress: “Луга, пр. Комсомольский, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738696,29.851942], city: “Луга”, adress: “Луга, ул. Тоси Петровой, д. 12″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.064358,30.457973], city: “Мурино”, adress: “Мурино, ул. Шоссе Лаврики, д. 85″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.914625,34.067251], city: “Никольский”, adress: “Никольский, пр. Речного Флота, д. 19а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.114531,32.322147], city: “Новая Ладога”, adress: “Новая Ладога, ул. Луначарского, д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.774593,30.794338], city: “Отрадное”, adress: “Отрадное, ул. Заводская, д. 11″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.769868,30.796341], city: “Отрадное”, adress: “Отрадное, ул. Лесная, д. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.515592,34.178085], city: “Пикалево”, adress: “Пикалево, ул. Заводская, д. 11 А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.916772,34.158259], city: “Подпорожье”, adress: “Подпорожье, ул. Комсомольская, д. 1а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru


‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.038907,30.147003], city: “Приозерск”, adress: “Приозерск, ул. Калинина, д. 51″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.255908,29.61078], city: “Рощино”, adress: “Рощино, ул. Советская, д. 57″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.106737,28.863382], city: “Светогорск”, adress: “Светогорск, ул. Победы, д. 28″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.147804,30.215571], city: “Сертолово”, adress: “Сертолово, Парковый проезд, д. 2, к. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.146048,30.207962], city: “Сертолово”, adress: “Сертолово, ул. Школьная, д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.086057,29.955841], city: “Санкт-Петербург”, adress: “Сестрорецк, ул. Токарева, д. 1”, region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.121786,28.08342], city: “Сланцы”, adress: “Сланцы, ул. Грибоедова, д. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.116617,28.087705], city: “Сланцы”, adress: “Сланцы, ул. Кирова, д. 39″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.117592,28.086555], city: “Сланцы”, adress: “Сланцы, ул. Ленина, д. 10″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.531042,28.669687], city: “Советский”, adress: “Советский, ул. Школьная, д. 27″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.558316,30.221985], city: “Сосново”, adress: “Сосново, ул. Механизаторов, д. 11″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.902758,29.101876], city: “Сосновый Бор”, adress: “Сосновый Бор, ул. Петра Великого, д. 9″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.730116,30.615187], city: “п. Тельмана”, adress: “п. Тельмана, д. 2Б («Лента»)”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.645078,33.563233], city: “Тихвин”, adress: “Тихвин, 1а микрорайон, д. 37″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644541,33.508274], city: “Тихвин”, adress: “Тихвин, ул. Советская, д. 41″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644859,33.545347], city: “Тихвин”, adress: “Тихвин, 1 микрорайон., д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.540299,30.863813], city: “Тосно”, adress: “Тосно, ш. Барыбина, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.547013,30.864595], city: “Тосно”, adress: “Тосно, пр. Ленина, д. 19″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.537885,30.851758], city: “Тосно”, adress: “Тосно, ул. Энергетиков, д. 7″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.945752,31.034215], city: “Шлиссельбург”, adress: “Шлиссельбург, ул. Жука, д. 3″, region: ”, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, ]

Фильтр

РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛомоносовЛугаМуриноНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург

На карте

Списком

Молекулярные и клеточные аспекты заживления лунок в отсутствие и в присутствии трансплантатов и аутологичных концентратов тромбоцитов: целенаправленный обзор присутствие материалов для трансплантации или концентратов тромбоцитов, воздействующих на связанные с ними молекулярные и клеточные события, которые приводят к восстановлению утраченной архитектуры и функциональности ткани.

Материалы и методы

Электронный поиск в базе данных Национальной медицинской библиотеки MEDLINE через ее онлайн-сайт PubMed и Web of Science с момента создания до мая 2019 года проводился для выявления статей, касающихся физиологического процесса заживления лунок в отсутствие или при наличии материалы для прививки или концентраты тромбоцитов. Поиск был ограничен англоязычными статьями без ограничения по времени. Кроме того, ручной поиск был проведен в журналах, посвященных челюстно-лицевой хирургии, пародонтологии и стоматологической имплантологии.

Результаты

Всего было получено и проанализировано 122 литературных источника. Подробные биологические события на молекулярном и клеточном уровне, которые происходят в альвеолах после удаления зуба и процесса заживления лунок, модулируемого трансплантируемыми материалами или аутологичными концентратами тромбоцитов, были представлены как две сущности.

Выводы

Удаление зуба инициирует запутанный набор упорядоченных биологических событий в альвеолах, направленных на закрытие раны и заживление лунки.Процесс заживления включает в себя широкий спектр событий, регулируемых взаимодействием цитокинов, хемокинов и факторов роста, которые определяют рекрутирование, пролиферацию и дифференциацию клеток в среде заживления, в хореографическом взаимодействии, зависящем от пространства и времени. Кроме того, процесс заживления можно дополнительно модулировать путем имплантации трансплантатов или аутологичных концентратов тромбоцитов в лунку зуба с целью улучшения регенеративного результата.

Ключевые слова: трансплантация альвеолярной кости, ремоделирование кости, удаление зуба, лунка зуба, богатая тромбоцитами плазма, богатый тромбоцитами фибрин

ВВЕДЕНИЕ

Хирургическое удаление зубов – одна из наиболее распространенных стоматологических процедур и последующий процесс Заживление лунок стало фундаментальной темой исследований и дискуссий как в рамках биомедицинских, так и клинических стоматологических наук.Постоянный спрос на улучшенную эстетику и функциональность привел к необходимости сохранения и поддержания адекватного объема тканей как мягких, так и твердых тканей, чтобы добиться успешной и длительной реабилитации полости рта на основе имплантатов. Тем не менее, исцеление – это сложный процесс, который основан на своевременном организованном взаимодействии отдельных биологических систем, включающем множество молекул и клеток на разных этапах [1].

Наличие или отсутствие зубов влияет на ремоделирование альвеолярной лунки.После удаления зуба в альвеоле происходит ряд упорядоченных биологических событий, которые приводят к заживлению лунки [2]. Исцеление включает в себя широкий спектр процессов, включая сосудистые изменения; воспалительная активация; миграция, пролиферация и дифференциация отдельных популяций клеток; производство и созревание внеклеточного матрикса; формирование, моделирование и ремоделирование костей, завершающееся восстановлением утраченных тканей [1]. Это достигается за счет пространственно-временного хореографического взаимодействия цитокинов, хемокинов и факторов роста, активации сигнальных путей с модуляцией экспрессии генов и факторов транскрипции, которые определяют судьбу клеток в среде заживления [3].

В недавней литературе процесс заживления лунок изучался на людях, а также на различных экспериментальных моделях животных, таких как мыши, крысы, собаки и обезьяны (), с помощью гистологических, гистохимических и радиографических методов [1,4-6 ]. Несмотря на сходство в отношении достигнутых биологических событий и последовательности заживления, эти исследования выявили различия в шкале времени заживления [4]. Кроме того, авторы использовали разные номенклатуры для описанных процессов и событий, а также разные системы стадий и моменты времени для характеристики процесса заживления [1,5,6].Несмотря на это, существует общий консенсус относительно возникновения фундаментальных биологических событий, которые развиваются непрерывно, несмотря на то, что они произвольно разделены на отдельные фазы, как средство для рассмотрения и обсуждения физиологических процессов, происходящих в лунке и окружающих тканях [7]. Их можно суммировать, точно отражая классические этапы процесса заживления ран, описанные в последовательности из четырех зависящих от времени фаз ():

Таблица 1

Исследования, в которых оценивался процесс заживления лунок на разных типах моделей и разном времени заживления.

Учиться Год публикации
Модель Время
исцеления
Vieira et al.[3] 2015 г. мышей 0 – 21 день

Смит [4] 1974 г. Крыса 1-20 дней

Cardaropoli et al. [5] 2003 г. Собака 1 – 80 дней

Scala et al. [6] 2014 г. Обезьяна 4 – 180 дней

Амлер и др.[10] 1969 г. Человек 2 – 32 дня

Тромбелли и др. [14] 2008 г. Человек 2-24 недели

Lin et al. [33] 2011 г. Крыса 3-14 дней

Hsieh et al. [43] 1994 г. Крыса 5-14 дней

Девлин и Слоан [44] 2002 г. Человек 2 недели

Lindhe et al.[51] 2012 г. Человек Различные периоды времени

Араужо и Линдхе [52] 2005 г. Собака 1-8 недель

Биологические события, происходящие в лунке после удаления зуба, описаны в последовательности из четырех фаз, зависящих от времени.

  1. Коагуляция и гемостаз сразу после удаления зубов;

  2. Воспаление, которое возникает вскоре после этого;

  3. Распространение, начавшееся в последующие дни и включающее большую часть процесса заживления;

  4. Моделирование и реконструкция с целью восстановления утраченной архитектуры и функциональности и продолжительностью в несколько месяцев [8].

Целью настоящего исследования было детальное описание биологических событий процесса заживления лунки после удаления зуба, а также предоставление всестороннего обзора молекулярных и клеточных аспектов, которые происходят в процессе заживления, в отсутствие или в присутствии трансплантаты и аутологичные концентраты тромбоцитов, направленные на улучшение заживления тканей.

МАТЕРИАЛ И МЕТОДЫ

Протокол и регистрация

Протокол этого исследования был проспективно зарегистрирован в PROSPERO, международном проспективном реестре систематических обзоров.

Протокол доступен по адресу:

http://www.crd.york.ac.uk/PROSPERO/display_record.php?ID=CRD420177.

Регистрационный номер: CRD420177.

Отчет об этом исследовании соответствовал руководящим принципам заявления PRISMA [9].

Основной вопрос

Конкретный вопрос 1: Какие подробные биологические события на молекулярном и клеточном уровне происходят в альвеолах после удаления зуба?

Концентрированный вопрос 2: Каким образом модулируется процесс заживления лунки с помощью трансплантатов или аутологичных концентратов тромбоцитов?

Источники информации

Стратегия поиска была основана на электронной экспертизе базы данных.Поиск был осуществлен в базе данных MEDLINE Национальной медицинской библиотеки через ее онлайн-сайты PubMed и Web of Science и проводился с момента их создания до мая 2019 года для выявления статей, касающихся физиологического процесса заживления лунок.

Поиск

При поиске использовались следующие термины и их комбинации: «удаление зуба И заживление лунок, ИЛИ заживление альвеол, И восстановление кости, ИЛИ регенерация кости, ИЛИ заживление кости». Подробная информация о стратегии электронного поиска представлена ​​в.Кроме того, ручной поиск был проведен в журналах, посвященных челюстно-лицевой хирургии, пародонтологии и стоматологической имплантологии, включая «Журнал оральных и челюстно-лицевых имплантатов», «Клинические исследования оральных имплантатов», «Европейский журнал оральной имплантологии», «Журнал оральных и челюстно-лицевых имплантатов». Хирургия »,« Журнал клинической пародонтологии »,« Журнал пародонтологии »,« Международный журнал оральной и челюстно-лицевой хирургии »,« Международный журнал пародонтологии и восстановительной стоматологии »и« Журнал оральных и челюстно-лицевых исследований ».Также был проведен обширный ручной поиск по библиографиям включенных статей и другим повествовательным и систематическим обзорам. Извлеченные данные были скопированы в программу EndNote X9 (Thomson Reuters, Нью-Йорк, Нью-Йорк, США).

Блок-схема процедуры отбора артикулов.

Выбор исследований

Статьи на любом этапе (реферативная или полнотекстовая оценка) независимо рецензировались 4 авторами (P.S.G, L.P, P.D. и L.M.) для подтверждения соответствия каждого исследования критериям отбора.Любые разногласия между рецензентами разрешались путем обсуждения и консенсуса, а также путем консультации с дополнительным опытным старшим рецензентом, если необходимо (M.H.F).

Типы публикаций

В обзор включены все исследования на людях и животных, опубликованные на английском языке. Письма, передовые статьи, кандидатские диссертации и рефераты были исключены.

Типы исследований

Настоящий обзор включал все ретроспективные и проспективные исследования с последующим наблюдением, исследования случай-контроль, серии историй болезни, когортные исследования, эксперименты, сравнительный анализ и обсервационные исследования без сокращения времени.

Типы участников / популяция

Объектами включенных исследований были люди или животные, подвергнутые процедурам удаления зубов с дополнительным вмешательством или без него.

Критерии включения и исключения

Критерии включения были следующими:

  • In vitro , in vivo и клинические исследования, опубликованные на английском языке без сокращения времени;

  • Системные расстройства не связаны;

  • Клинические, гистологические, морфологические или клеточные / молекулярные параметры исхода и / или имагиологические параметры исхода размеров альвеолярной кости.

Критериями исключения были:

  • Исследования, которые включали применение любой дополнительной терапии, кроме трансплантатов и аутологичных концентратов тромбоцитов, которые могли повлиять на результаты заживления лунок;

  • Исследования с участием той же популяции и с теми же переменными результатов, что и другие включенные исследования.

Стратегия последовательного поиска

После первоначального поиска литературы все заголовки статей были проверены, чтобы исключить нерелевантные публикации.Затем, на этапе чтения тезисов, критерии включения и исключения были применены к информации, приведенной в тезисах; если какая-либо информация отсутствовала, производилось полнотекстовое чтение. На заключительном этапе все включенные статьи были тщательно проверены, и только соответствующие статьи были включены для дальнейшего анализа.

Извлечение данных

Два независимых эксперта извлекли соответствующие данные с помощью электронной таблицы Excel (Microsoft, Redmond, WA). Извлеченные данные включали дизайн исследования, условия исследования, продолжительность наблюдения, фазы процесса заживления ран, классификацию цитокинов, хемокинов и факторов роста, а также типы регенеративных биоматериалов.Дополнительные данные были извлечены и описательны из соответствующих аспектов, вовлеченных в исследование.

Статистический анализ

Не удалось провести метаанализ из-за неоднородности исследований (разные дизайны исследований, контрольные группы и периоды наблюдения).

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Процесс заживления лунки

Гемостаз и коагуляция

Сразу после удаления зуба лунка заполняется кровью, возникшей в результате геморрагического процесса, с последующим образованием стабильного сгустка крови. в сети фибрина [6,10].Первоначально сгусток заполняет объем лунки до краев мягких тканей, находясь в непосредственном контакте с поврежденной периодонтальной связкой [11]. Образование сгустка преследует двоякую цель – он предотвращает кровопотерю и обеспечивает структурированный каркас для адгезии рекрутированных клеток, которые будут управлять заживлением на последующих этапах процесса [12]. Гемостаз в альвеолярной лунке является результатом динамического взаимодействия тромбоцитов и эндотелиальных клеток, а также равновесия между коагуляцией и фибринолизом, что приводит к образованию стабильного сгустка.Сгусток крови, по-видимому, полностью реконструируется в течение первой недели после экстракции, как показали исследования на людях, при этом в последующие моменты времени идентифицируются только рассеянные эритроциты [13,14].

Механически удаление зубов приводит к повреждению микрососудов и кровотечению – процессам, которые быстро контролируются рефлекторной вазоконстрикцией, ответственной за сокращение гладкомышечных клеток сосудов, способных контролировать кровотечение в артериолах до 0,5 см в диаметре [15].Тем не менее, контроль сосудистого тонуса действует только временно, пока в микросреде не разовьются ацидоз и гипоксия, ведущие к пассивному расслаблению и возобновлению кровотечения. Если бы не создание нерастворимой фибриновой сети в результате активации каскада коагуляции через различные пути агрегации тромбоцитов и образования сгустков, гемостатические механизмы стали бы неэффективными [16].

Тромбоциты высвобождают факторы свертывания крови при активации, которая происходит после контакта с молекулами внеклеточного матрикса.Сгусток крови и связанные с ним тромбоциты, помимо гемостатических функций, также играют фундаментальную роль для правильного заживления тканей из-за присутствия многих цитокинов (например, из семейств хемокинов и интерлейкинов) и факторов роста (например, фактора некроза опухоли семейства альфа, трансформирующего фактора роста. бета-семейство, семейство факторов роста фибробластов, семейство эпидермальных факторов роста и отдельные факторы, такие как фактор роста тромбоцитов, фактор роста эндотелия сосудов, фактор, стимулирующий колонии макрофагов гранулоцитов и фактор роста соединительной ткани, среди прочего), которые способны модулировать последующие клеточные процессы – миграция, пролиферация и дифференцировка клеток – фундаментальные для стимуляции ангиогенеза и регенерации костей [17-19].Фактически, организация, поддержание и ретракция сгустка являются определяющими факторами последующих фаз, включающих формирование соединительной ткани, что продемонстрировано экспериментально в исследовании заживления лунки, в котором сгусток крови был удален через 6-8 минут после операции, что значительно ухудшило последующий результат заживления [20]. ].

Тромбоциты также содержат и выделяют вазоактивные амины и продукты метаболизма арахидоновой кислоты, которые играют фундаментальную роль в инициации и модуляции последующей воспалительной фазы.В этом контексте было обнаружено, что адгезионные молекулы – как витронектин и отдельные интегрины – позитивно регулируются во время начальных событий, помогая последующему рекрутированию, адгезии и активации клеток [21].

Воспалительная фаза

Преходящий и умеренный воспалительный процесс важен для адекватного заживления / регенерации кости, как это принято в концепции конструктивного воспаления, с активацией как гуморальной, так и клеточной воспалительной реакции [22].

После образования тромба вербовка и миграция воспалительных клеток проверяются в течение первых дней после удаления зуба [7]. Система комплемента активируется, и нейтрофилы рано колонизируют ткань сгустка, мигрируя в соответствии с установленным градиентом концентрации хемокинов, который в основном регулируется молекулами комплемента C3a и C5a, TGF-β и продуктами, выделяемыми бактериями. Нейтрофилы участвуют в активном фагоцитозе, удаляя структуру сгустка, бактерии и возможные инородные материалы за счет высвобождения свободных радикалов и протеолитических ферментов [23].Экспериментальные исследования заживающей лунки крысы выявили раннюю нейтрофильную инфильтрацию, отделяющую жизнеспособные ткани от тканевого мусора и бактерий [24]. Более апикально расположенные нейтрофилы характеризовались плотной гранулярной структурой и случайными фагосомами, независимо от того, располагались ли более расположенные в коронковой части меньше гранул, но с высоким распределением фагосом, поглощающих бактерии, что подтверждает фундаментальную роль нейтрофилов в очищении от бактерий и контроле инфекций [24].

Макрофаги следуют набираемым из циркулирующих моноцитов, которые испытывают фенотипическое созревание, несут ответственность за продолжение фагоцитоза и дополнительно обеспечивают высвобождение эффективных факторов роста – трансформирующего фактора роста альфа, трансформирующего фактора роста бета, фактора роста фибробластов и эпидермального фактора. фактор роста, который активирует впоследствии рекрутированные фибробласты и остеобласты [25].В последнюю очередь рекрутируются лимфоциты, в основном в ответ на интерлейкин-1 и продукты распада местных молекул [26].

Фаза пролиферации

Фаза пролиферации инициируется фиброплазией. В это время происходит интенсивная миграция и пролиферация фибробластов, а также усиление синтеза коллагена и других белков внеклеточного матрикса. Вновь сформированный обильный внеклеточный матрикс дополнительно поддерживает миграцию клеток, обеспечивая усиленную адгезию клеток и закрепление за счет протяженных филоподий и псевдоподий, которые прикрепляют фибронектин и коллагеновые белки матрикса [2,14].

Гистологические данные показывают, что в течение первой недели заживления лунка экстракции заполнена слабо организованной богатой клетками грануляционной тканью с интенсивной инфильтрацией воспалительных клеток, сосудистых отростков и фибробластов, заменяющих первоначальный сгусток крови, который подвергается коагуляционному некрозу, в центробежный процесс [11,27].

Ранняя активация TGF-β1 и FGF-2, по-видимому, модулирует активацию и пролиферацию популяций фибробластов, в значительной степени определяя синтез и созревание внеклеточного матрикса и организацию грануляционной ткани [28].В то же время основные компоненты внеклеточного матрикса, такие как коллаген типа I, кодируемый генами COL1A1 и COL1A2, которые в дальнейшем считаются ранними костными маркерами, также сообщают об обильной экспрессии на ранних этапах заживления [29], параллельно с высокая экспрессия ферментов, ответственных за ремоделирование внеклеточного матрикса, таких как матриксные металлопротеиназы (ММП), особенно ММП-2 и ММП-9, которые, как известно, дополнительно модулируют движение популяций воспалительных клеток, а также ангиогенный процесс [30].

Фактически, моделирование и восстановление кровообращения необходимы и происходят из тонкого баланса про- и антиангиогенных факторов, которые населяют микроокружение, модулируя функциональность эндотелиальных клеток [1,31]. Гипоксические условия дополнительно способствуют пролиферации и дифференцировке эндотелия, помогая ангиогенезу в своевременном упорядоченном процессе, характеризующемся ферментно-опосредованной деградацией базальной пластинки, позволяющей исходное ползание сосудов; хемотаксис клеток; пролиферация и дифференцировка клеток; и, наконец, созревание и ремоделирование новообразованных структур [32].Соответственно, отростки сосудов с окружающих краев проникают в ткань, и за несколько дней образуется полноценная сеть капилляров.

Постепенно грануляционная ткань замещается временным матриксом, образованным незрелой соединительной тканью, богатой коллагеновыми волокнами и рекрутированными клетками. Экспериментальные исследования на животных показали, что остаточные волокна периодонтальной связки, идентифицированные перпендикулярно стенке лунки и вставленные в связочную кость, внедряются во вновь сформированный матрикс по направлению к центру лунки.Этот матрикс постепенно замещает остатки периодонтальной связки, а также сгустка крови и грануляционной ткани [11]. Количественные гистоморфометрические данные выявили различия в составе и объеме тканей в трех зонах лунки через 7 дней после удаления зуба: в наиболее коронковой области сгусток соответствовал 79 (SD 6,4)% тканей, 13 (SD 3,8)%. соответствует грануляционной ткани и 8 (стандартное отклонение 11,1)% – провизорному матриксу; средняя зона охватывала 64 (SD 3.4)% сгустка и 36% временного матрикса, а самая апикальная область составляла 100 (стандартное отклонение 4,9)% вновь сформированного временного матрикса [6]. В исследованиях на людях в первую неделю после экстракции сгусток почти полностью реконструируется грануляционной тканью [11], постепенно замещаясь временным матриксом в течение последующих недель после операции [14]. В течение этого периода распределенные эритроциты все еще можно идентифицировать, но не присутствуют остатки организованного сгустка, а грануляционная ткань и временный матрикс преобладают в объеме лунки, составляя около 30% и 50% от общего объема, соответственно [14].

На этой фазе заживления начинается формирование тканой кости за счет проникновения недифференцированных мезенхимальных клеток, которые дифференцируются в остеогенный клон. Пальцевидные выступы минерализованной ткани широко идентифицируются, которые постепенно расширяются от стенок лунки к центру раны в соединительнотканном матриксе, покрытом коллагеновыми волокнами, без структурированной организации [2,14]. Эти пальцевидные выступы окружают кровеносные сосуды, давая начало формированию гаверсовской системы (первичных остеонов), иногда усиленных параллельными волокнами костью [2,6,14].В разных местах активная резорбция пучковой кости вызывает прямую связь между вновь организованной тканой минерализованной структурой и костным мозгом прилегающих межзубных перегородок. Таким образом, трабекулярная организация простирается от старой кости на стенке лунки центростремительно в центр дефекта, тесно связанного с образованием новых кровеносных сосудов. Формирование минерализованной ткани постепенно ограничивает структуру временного матрикса самой центральной частью лунки [11].В течение этого периода обычно достигается максимальное содержание минерализованной ткани, несмотря на подтвержденное снижение скорости аппозиции минералов от язычной области к щечной.

На протяжении фазы формирования кости и активации остеогенеза несколько GF, такие как фактор роста тромбоцитов (PDGF), инсулиноподобный фактор роста (IGF), трансформирующий фактор роста β (TGF-β), костные морфогенетические белки (BMP) фактор роста эндотелия сосудов (VEGF) и фактор роста фибробластов (FGF) были обнаружены на ранней и промежуточной стадиях с некоторыми различиями в выражениях пиков [4,33-36].

BMP и TGF-β, как классически известно, регулируют множество клеточных процессов, таких как прогрессия клеточного цикла, дифференциация, подвижность и адгезия, а также тканеспецифические функции, такие как рост нейронов, морфогенез костей и заживление ран [35, 36]. В процессе заживления лунки и несмотря на то, что молекулярный паттерн экспрессии не совсем ясен, известно, что BMP играют ключевую роль в формировании и созревании тканей, причем пики остеогенных BMP наблюдаются на начальных этапах заживления. процесс [4,37].Фактически, повышенная экспрессия BMP2, BMP4 и BMP7 важна для дифференциации остеобластов во время репаративного остеогенеза, что свидетельствует о том, что активность BMP-2 требуется для инициации заживления костей на экспериментальных моделях мышей, несущих условную мутацию BMP- 2, указывающий на сбой в процессе заживления костей. Более того, было продемонстрировано, что отсутствие передачи сигналов BMP-2 во время промежуточных стадий внутримембранного восстановления является критическим событием для предотвращения образования хряща [4,37,38].Кроме того, BMP-7 высоко экспрессируется на ранних и промежуточных стадиях заживления кости [39], что дополнительно подтверждено в исследовании заживления лунок у человека, которое показало увеличение количества положительных клеток BMP-7 между ранней и промежуточной фазами заживления. заживление альвеолярной лунки [14].

Интересно, что BMP также могут стимулировать синтез и секрецию VEGF, PDGF, FGF и IGF, которые регулируют ангиогенез [35]. В экспериментальной модели заживления лунок на крысах пик экспрессии VEGF был подтвержден через 7 дней [34].Было обнаружено, что частичная блокада передачи сигналов VEGF приводит к блокаде внутримембранного окостенения, и этот фактор роста, особенно изоформа VEGF-A, был описан как экспрессируемый в созревающих остеобластах в пределах первичной минерализации [40]. VEGFR2 является основным рецептором VEGF-A, который экспрессируется продуцирующими VEGF клетками остеобластного происхождения и может регулировать выживание, миграцию и дифференцировку посредством процессов аутокринной передачи сигналов [41,42]. В целом, основные GF показали пик экспрессии между третьим и седьмым днем ​​заживления кости, после чего последовало постепенное снижение уровней мРНК [4].

В дополнение к прогрессивному формированию тканой кости, эта фаза также характеризуется отсутствием периодонтальной связки в экспериментальных моделях животных, таких как крыса [43] или собака [6], тогда как остаточная структура периодонтальной связки была было обнаружено, что они все еще присутствуют, структурированы по направлению к центру альвеол и содержат эпителиальные остатки Malassez и цементиллы, в исследовании лунок при экстракции человека [44]. Аналогичным образом, при экспериментальном заживлении глазницы обезьяны волокна Шарпея все еще были идентифицированы в течение 30 дней после извлечения [7].

В течение этого периода гистоморфометрические данные собаки показали, что временный матрикс уменьшился с 75 (SD 14,4)% до 22 (SD 7,4)% в самой коронковой области лунки, с 44 (SD 5,7)% до 10 (SD 2,2)% в средней части и от 28 (SD 10,4)% до 5 (SD 2,4)% в самой апикальной части. Напротив, минерализованная костная ткань значительно увеличилась за этот период: с 15 (SD 11,1)% до 78 (SD 7,1)% в краевой области, с 56 (SD 7,3)% до 90 (SD 2,1)% в середине дефекта и от 72 (SD 11.2)% до 95 (стандартное отклонение 2,7)% в апикальной области, поддерживая высокую метаболическую активность этой фазы с высокой скоростью пролиферации [6]. У человека в течение 6-8-недельного периода заживления грануляционная ткань в основном замещается временным матриксом и тканой костью, что соответствует примерно 60% и 35% объема ткани лунки [14]. Тем не менее, сформированная тканая кость имеет ограниченные биомеханические свойства, будучи временными и требующими замены костной тканью зрелого типа [6,45,46].

Моделирование и ремоделирование костной ткани

Заключительная фаза процесса заживления лунки включает изменения в структуре костной ткани, которые могут происходить с изменением архитектуры и формы (моделирование) или без модификации эти параметры (ремоделирование). Организационно замена тканой кости пластинчатой ​​костной тканью / костным мозгом рассматривается как ремоделирование, тогда как возникающие в результате изменения размеров альвеолярного гребня на стенке лунки включают моделирование костной ткани [2,14,46].Процесс моделирования / ремоделирования является результатом активного взаимодействия между остеобластами и остеокластами и сильно модулируется наличием таких факторов, как фактор, стимулирующий колонии макрофагов (M-CSF), активатор рецепторов ядерного фактора каппа B (RANK), активатор рецепторов ядерных клеток. лиганд фактора каппа B (RANKL) и остеопротегерин (OPG) [14,47,48]. Процесс обычно начинается с набора остеокластов, идентифицируемой выстилки на стенке нативной лунки и через краевую трабекулярную структуру тканой кости.Моделирование аналогичным образом распределяется между щечной и язычной поверхностями, но поскольку язычная пластинка обычно шире, увеличивается вертикальная потеря костной массы на более тонкой щечной пластине. Что еще более важно, моделирование происходит раньше, чем ремоделирование, так как около двух третей процесса происходит в срок до 3 месяцев после операции [49].

Кроме того, можно проверить, что мезио-дистальное расстояние экстракционной лунки постепенно уменьшается из-за ремоделирования зрелой кости в коронковой области.Этот процесс кортикализации, соответствующий образованию перемычки из твердых тканей, покрывающей вход в лунку, отделяющей маргинальную слизистую оболочку от лунки для удаления [50], у людей занимает довольно много времени, пока не завершится, и полностью наступит через 9–12 месяцев после операции. . Одновременно большая часть тканой кости в апикальной части моста замещается пластинчатой ​​костью и костным мозгом, а коллагеновые волокна закрепляются во вновь сформированной кортикальной структуре, дополнительно способствуя формированию надкостницы [11].

Через 90 дней после удаления зуба становится очень трудно определить пределы лунки в различных экспериментальных моделях и клинических исследованиях на людях. В экспериментальной модели заживления лунок на обезьянах зрелая кость была идентифицирована во всех оцениваемых областях (т. Е. Коронковой, средней и апикальной), с акцентом на формирование зрелой кортикальной кости в коронковой области, ведущей к кортикализации лунки, при этом средний апикальные участки заполнены вновь сформированной губчатой ​​костью и костным мозгом [7].Через 120 и 180 дней заживления лунки аналогичная тенденция наблюдалась на модели собаки, у которой маргинальный мостик из твердых тканей, закрывающий вход в лунку, был усилен слоями пластинчатой ​​кости. Одновременно была создана структура, подобная надкостнице, благодаря внедрению коллагеновых волокон во вновь сформированную кортикальную кость. Через 180 дней 85% лунки экстракции было образовано костным мозгом [6]. Выявленный костный мозг развивался в процессе созревания, занимая среднюю и апикальную зоны с ограниченным количеством губчатой ​​кости [6,7].

У людей через 12–24 недели после удаления зуба пластинчатая кость и костный мозг были широко идентифицированы, заселены сосудами, адипоцитами, мезенхимальными стволовыми клетками и воспалительными клетками [14]. Другое исследование показало, что через 16 недель после удаления зуба 60–65% объема ткани составляли пластинчатая кость и костный мозг [51].

Таким образом, процессы моделирования и ремоделирования способствуют качественным и количественным изменениям в лунке, что приводит к уменьшению размера гребня кости.Эти изменения размеров наиболее значительны в течение первых 8 недель после удаления из-за высокой остеокластической активности, присутствующей в этот период [2,52]. Известно, что в течение первого года после удаления зуба происходят серьезные морфологические и размерные изменения, особенно в первые три месяца, когда достигается наиболее выраженная потеря костной массы [49]. Однако изменения размеров после экстракции, по-видимому, связаны с несколькими дополнительными факторами, включая локальный участок и характеристики пациентов, а также переменные, связанные с операцией [2].

Заживление лунки трансплантатом

Консервация гребня, или консервация лунки, включает размещение трансплантата внутри лунки, которое в дальнейшем можно комбинировать с мембраной или вращающимся лоскутом. Обоснование сохранения лунки обосновано тем фактом, что после размещения в свежей лунке материалы трансплантата действуют как твердые каркасы, которые способствуют стабилизации коагулята на ранних этапах заживления, препятствуя вмешательству дестабилизирующих факторов в процесс созревания сгустка [ 3].Применение методов сохранения гребня на участках свежих удалений выполняется для улучшения качества и максимального увеличения количества кости для установки и остеоинтеграции дентального имплантата, а также во избежание изменений профиля гребня после удаления [11]. Сообщалось о ряде биоматериалов для пересадки лунок, включая аутогенные, аллогенные, ксеногенные и аллопластические костные трансплантаты, а также их комбинации [53]. Костные трансплантаты различаются по своим свойствам остеокондукции, остеоиндукции, остеогенеза и структурной поддержки.Эти материалы можно в общих чертах разделить на медленно и быстро рассасывающиеся трансплантаты. В категории медленно резорбирующихся материалов трансплантаты сохраняют свое присутствие и целостность в течение длительного времени, а частицы трансплантата по существу остеоинтегрируются и имеют прямой контакт с вновь сформированной костью. С другой стороны, быстро рассасывающиеся материалы разрушаются за счет резорбции или растворения, опосредованной остеокластами, при этом продукты распада идеально подпитывают и усиливают остеогенный процесс [54]. Кроме того, некоторые материалы трансплантата могут оказывать прямое модулирующее действие на клеточное поведение, приводя к увеличению продукции внеклеточного матрикса и его последующему созреванию.

В идеале материал трансплантата должен выдерживать весь процесс заживления лунки экстракции, постепенно рассасываясь и замещаясь жизнеспособной зрелой костью [11]. Клинические преимущества имплантации костных наполнителей в лунку для удаления, направленную на сохранение объема альвеолярного гребня и предотвращение дополнительной процедуры костной пластики до или во время установки имплантата, в значительной степени подтверждаются доступной литературой и недавними метааналитическими исследованиями [55-57].

Экспериментальные данные модели собаки показывают, что после удаления зуба и процедуры пересадки лунок фибриновая сеть захватывает частицы трансплантата.Воспалительные клетки и остеокласты мигрируют на поверхность частиц, вызывая медленное и минимальное удаление материала с внешней поверхности частиц трансплантата [58,59]. Этот ответ типичен для реакции на инородное тело, которое не является иммуногенным по своей природе, нетоксичным и химически инертным, но вызывает замедленную реакцию заживления на самых ранних стадиях заживления лунки [58]. Через 1-2 недели остеокласты заменяются остеобластами, которые инициируют наложение остеоида в коллагеновых пучках временного матрикса, что приводит к прогрессивной интеграции частиц трансплантата [59].Через 2 недели может наблюдаться незрелая, вновь сформированная губчатая кость, особенно в латеральном и апикальном отделах лунки, в то время как центральный и маргинальный отделы широко заняты соединительной тканью, которая захватывает частицы трансплантата и воспалительные клетки. На этой стадии заживления в пересаженных лунках обнаруживается меньшее количество вновь сформированной кости в апикальном и латеральном отделах по сравнению с не трансплантированными лунками. На промежуточной и последней фазах заживления присутствие трансплантата, по-видимому, не оказывает пагубного влияния на формирование кости, ни при моделировании и ремоделировании стенок лунки, ни в отношении количества сформированной минерализованной ткани через 3 месяца заживления [ 60].Таким образом, можно экстраполировать, что остаточные частицы занимают часть объема, который был бы занят костным мозгом в отсутствие трансплантации [61]. Кроме того, при рассмотрении состава минерализованной ткани, присутствующей в пересаженных и не трансплантированных лунках, наблюдались аналогичные пропорции тканой кости и пластинчатой ​​кости [62].

С гистологической точки зрения имплантация отдельных трансплантатов способствовала формированию новой кости, возможно, за счет остеокондукции в апикальной и средней части лунки, в то время как коронковая и центральная часть лунки в основном заняты частицы трансплантата окружены плотной соединительной тканью даже через несколько месяцев после операции по сохранению альвеолярного гребня [63].Также были выявлены области соприкосновения минералов в соединительнотканных волокнах [64]. Соответственно, соединительная ткань показала обратную тенденцию, больше присутствуя в венечных компартментах (52,4%) по сравнению с апикальными компартментами (9,5%) лунки [65]. Было обнаружено, что большая часть вновь сформированной кости в коронковой области была тканой, тогда как пластинчатые структуры наблюдались в основном в апикальной области. Более конкретно, соотношение пластинчатой ​​/ тканой кости варьировалось от 1: 12.9 в коронковой области до 1: 3,8 в области среднего сечения и 1: 1,7 в апикальной области [65].

Состав жизненно важных костных образований, описанный в литературе, сильно различается: от 19,3% [66] до 61% [67]. Достигнутые различия между исследованиями могут быть в основном из-за разного времени наблюдения и профиля деградации прививочных материалов [68]. Фактически, биокерамика или ксеногенные минерализованные материалы для трансплантации, по-видимому, мешают самым ранним стадиям заживления лунок, при деградации и прогрессирующем замещении зрелой костной тканью, требующей нескольких лет, или не рассасывающейся даже в долгосрочной перспективе [69].Соответственно, было обнаружено, что остаточные и / или инкапсулированные частицы трансплантата составляют от 0% – в быстро резорбирующихся материалах (например, полилактидной губке) [70] до 45,8% – в корково-раковых ксеногенных трансплантатах [71]. Большинство частиц трансплантата находились в непосредственном контакте с минерализованной тканью и имели небольшие участки декальцификации на своей внешней поверхности [65]. Долгосрочные отчеты, касающиеся остаточной трансплантации плотного гидроксиапатита, показали, что оставшийся объем составляет около 38% через 20 лет после процедуры, с прямым контактом с костью и отсутствием зазоров или фиброзных тканей на границе раздела кость-биоматериал [73].Аналогичным образом, оценка резорбции DBBM с помощью гистоморфометрического анализа через 8 месяцев (29,8% вновь сформированной кости и 70,2% DBBM), 2 года (69,7% вновь сформированной кости) и 10 лет (86,7% вновь сформированной кости) еще раз подчеркнула медленное биодеградация этого трансплантата, но высокая степень интеграции с новой костью, обеспечивая плотный каркас для дальнейшего отложения кости и хорошую поддержку для установки дентальных имплантатов [74].

В целом и несмотря на подтвержденные препятствия на начальных этапах процесса заживления, трансплантация лунок, по-видимому, эффективна для формирования зрелой кости, дополнительно способствуя сохранению гребня за счет ограничения физиологического восстановления по сравнению с заживлением без прививки, в частности о сохранении среднебуккальной и среднеязычной высоты [55-57].

Заживление лунок аутологичными концентратами тромбоцитов

Помимо использования аутогенных, аллогенных, ксеногенных и аллопластических биоматериалов для сохранения лунок, в литературе широко сообщается о том, что аутологические концентраты тромбоцитов (APC) улучшают заживление лунок после экстракции [73 -76]. APC относятся к группе продуктов, приготовленных из аутокрови и предназначенных для усиления регенерации тканей путем запуска естественного процесса заживления с добавлением высококонцентрированных биоактивных факторов [77].APC подразделяются на 4 основных семейства в зависимости от содержания в них лейкоцитов и фибрина: чистая плазма, богатая тромбоцитами (P-PRP), плазма, богатая лейкоцитами и тромбоцитами (L-PRP), чистый богатый тромбоцитами фибрин (P-PRF), фибрин, богатый лейкоцитами и тромбоцитами (L-PRF) [78]. Каждое семейство препаратов тромбоцитов имеет разные протоколы приготовления, состав, биологическое содержание и потенциальное применение [79]. Следовательно, хотя APC широко описываются как хирургические адъюванты, способствующие заживлению тканей [73,74,80], клиническое влияние их использования при заживлении лунок, как в мягких, так и в твердых тканях, непоследовательно [75,76], поскольку использование различных композиций и методологий приготовления изменяет клинический результат.

Благоприятное влияние APC на заживление лунок после удаления, способствующее образованию остеоидов и эпителизации лунок после удаления, в основном объясняется высвобождением цитокинов и факторов роста, погруженных в фибриновую сетку, тромбоциты и лейкоциты [81].

В зависимости от структуры фибрина APC могут быть в виде жидких растворов или в форме активированного геля [78]. L-PRP и P-PRP образуют рыхлую сеть фибрина после активации тромбоцитов, и большинство факторов роста высвобождаются в течение первых 24 часов после приготовления [79].Напротив, фибрин полимеризуется при центрифугировании в P-PRF и L-PRF, в результате чего образуется прочная и плотная сеть фибрина, которая захватывает клетки и их факторы роста для замедленного высвобождения до 28 дней после применения [79,82]. Фибриновый матрикс описывается как благоприятный каркас для пролиферации, дифференцировки мезенхимальных стволовых клеток [83], врастания сосудов [84], и его можно безопасно оставлять в ротовой полости, чтобы направлять миграцию эпителиальных клеток на ее поверхность, что приводит к естественной реэпителизации раны за счет вторичной намеренное исцеление [85,86].Множественные исследования показали ускоренное заживление мягких тканей в лунках экстракции, заполненных APC, по сравнению с обычным контролем сгустков крови [87-89].

Идея использования добавок тромбоцитов для ускорения заживления ран после экстракции основана, прежде всего, на способности тромбоцитов вызывать реакцию заживления при высвобождении различных факторов роста. Тромбоциты содержат альфа-гранулы, которые дегранулируют при активации тромбоцитов после высвобождения факторов роста и стимулируют миграцию клеток и усиливают события на клеточном уровне, чтобы ускорить заживление ран.Экспериментальные и клинические исследования показали, что факторы роста тромбоцитов, такие как FGF и TGFβ-1, стимулируют образование кости во время заживления костей [90,91]. PDGF регулирует миграцию и пролиферацию мезенхимальных стволовых клеток в месте экстракции и стимулирует пролиферацию эндотелия, фибробластов и остеобластов, способствуя заживлению лунок [92–94]. Кроме того, VEGF, высвобождаемый из тромбоцитов, стимулирует пролиферацию и дифференцировку многих типов клеток, необходимых для формирования сосудов во время ангиогенеза и васкулогенеза, помогая транспортировать питательные вещества и кислород, необходимые для процесса заживления ран после экстракции [95].

Лейкоциты внутри лейкоцитсодержащих APC в основном состоят из лимфоцитов, за которыми следуют нейтрофилы, моноциты, эозинофилы и базофилы [96,97]. Хотя в литературе есть некоторые разногласия относительно потенциального положительного эффекта лейкоцитов на заживление ран [98,99], перенаселенность лимфоцитов в L-PRF и L-PRP, по сравнению с обычными образцами крови, по-видимому, демонстрирует улучшенные иммуномодулирующие свойства. роль в процессах заживления, поскольку лимфоциты являются детерминантными эффекторами клеточного компонента врожденного иммунного ответа [100,101].Лимфоциты также выделяют инсулиноподобный фактор роста 1 (IGF-1) [102], который играет центральную роль в клеточном росте, дифференцировке, выживании и прогрессировании клеточного цикла [103].

Известно, что нейтрофилы участвуют в антимикробной защите хозяина как в качестве первой линии клеточной защиты врожденного иммунитета, так и в инициации адаптивного иммунитета [104]. Это способствует предотвращению бактериального заражения в области хирургического вмешательства в дополнение к антимикробным пептидам тромбоцитов (фактор 4 тромбоцитов, RANTES, пептид 3, активирующий соединительную ткань, основной белок тромбоцитов, тимозин β-4, фибринопептид B и фибринопептид A), которые были показано, что он эффективен против Escherichia coli, Staphylococcus aureus и других патогенных бактерий [105].Было обнаружено, что лейкоциты, содержащие APC, значительно уменьшают связанные с инфекцией осложнения и частоту альвеолярного остита после хирургического удаления третьего моляра нижней челюсти [89,106,107].

Моноциты в составе L-PRP и L-PRF, доставленных в альвеолярную лунку, дифференцируются в тканевые макрофаги. Макрофаги являются ключевыми медиаторами процесса заживления ран, играя ключевую роль в переходе между воспалительной фазой раны и фазой заживления, с особым упором на остеогенез [108,109].Функции макрофагов также включают фагоцитоз и высвобождение ферментов, таких как коллагеназа, эластаза и активатор плазминогена, облегчая санацию тканей и заживление ран [109]. Макрофаги высвобождают TGF для стимуляции кератиноцитов, IL-1, FGF и TNFα, которые стимулируют выработку коллагена фибробластами и улучшают ангиогенез. PDGF, который ранее считался специфичным для тромбоцитов, также вырабатывается макрофагами [110].

Помимо основного вклада лейкоцитов в иммуно-воспалительную активацию, основные популяции клеток также выделяют различные биоактивные факторы в месте удаления раны.Лейкоциты обладают антиноцицептивным действием за счет высвобождения различных хемокинов, противовоспалительных интерлейкинов (IL-4, IL-10 и IL-13) и опиоидных пептидов (b-эндорфин, метенкефалин и динорфин-A) и могут , таким образом, способствуют клинически значимому подавлению послеоперационной боли. Во время воспалительной фазы заживления ран эти цитокины противодействуют эффектам провоспалительных медиаторов, вырабатываемых естественным образом на ранних стадиях воспаления [111], тем самым значительно уменьшая послеоперационные болевые ощущения, как это было показано в многочисленных клинических исследованиях [89,107,112] .

Процедура консервации лунок требует медленной резорбции и достаточного пространства для сохранения биоматериалов для стабилизации коагулята и противодействия процессу резорбции гребня после экстракции, как было предложено Araújo et al. в 2008 г. [61]. APC считаются слабым остеокондуктивным каркасом [114], и не ожидается, что они будут служить остеокондуктивным биоматериалом только для сохранения гребня, в отличие от ксенотрансплантатов, аллотрансплантатов или аллопластов с медленной резорбцией, используемых специально в терапевтических подходах к сохранению лунок.Недавние исследования Mendoza-Azpur et al. [115] и De Angelis et al. [116] обнаружили значительно большую резорбцию кости по горизонтали и вертикали в лунках экстракции, заполненных APC, по сравнению с лунками, дополненными биоматериалами для остеокондуктивной трансплантации. Тем не менее, APC, являясь источником факторов роста, содержащих живые клетки, а также матричные белки (тромбоспондин-1, фибронектин и витронектин), гликозаминогликаны (гепарин, гиалуроновая кислота) и сложный набор регуляторных цитокинов, при доставке в экстракционная лунка, по-видимому, улучшает способность тканей к регенерации за счет усиления клеточной хемоаттракции, ангиогенеза, пролиферации и дифференцировки [86].Несмотря на то, что исследование Zhang et al. [117] не обнаружили значительных различий в постэкстракционном ремоделировании альвеолярной кости между L-PRF и обычными участками сгустка крови, L-PRF значительно улучшил заживление десен и продемонстрировал значительно большее образование новой кости. Было показано, что APC улучшают формирование новой кости либо сами по себе [118,119], либо в сочетании с остеокондуктивными материалами [120,121] в лунках заживления после удаления. To et al. [118] обнаружили значительно более высокий коэффициент образования костей и более высокую экспрессию остеокальцина и остеопонтина в лунках экстракции, заполненных производным фибрина, богатого тромбоцитами, чем в контрольной группе сгустков крови на модели собаки породы бигль.Аналогичным образом Hauser et al. [119] обнаружили значительно улучшенную трабекулярную микроархитектуру и значительно более высокое качество кости в группе L-PRF по сравнению с контрольными образцами тромба при 8-недельном микрокомпьютерном томографическом анализе в местах после извлечения человека. Это соответствует другому клиническому исследованию, в котором гистологическая оценка образца кости человека, полученного через 6 недель после извлечения, с использованием только L-PRF, выявила ускоренное формирование кости, при этом костные трабекулы занимают примерно 30% общей площади ткани. [122].Точно так же гистологическая оценка 8-недельной биопсии гнезд с трансплантатом FDBA / β-TCP / PRP показала 37% вновь сформированной кости и 28% оставшихся частиц трансплантата по сравнению с 28% образованием новой кости и 35% оставшихся частиц трансплантата в группе FDBA / β-TCP. без добавления PRP [120]. В другом исследовании изучали добавление L-PRF к трансплантату из частиц ксенотрансплантата, которое привело к значительно меньшей послеоперационной боли, лучшему заживлению ран и значительно меньшей вертикальной и горизонтальной резорбции кости после экстракции по сравнению с группой, получавшей только ксенотрансплантат [116].

Sonel WAADAAGT16P Трехфазный адаптер для вилок на 16 А, серый,

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U.С. Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

Однофазный и трехфазный

Трехфазное питание позволяет увеличивать электрические нагрузки.

В чем разница между однофазным и трехфазным?

Электричество подключается либо на 230 или 240 В (однофазное, что составляет большинство бытовых ситуаций), либо на 400 и 415 В (трехфазное). Последний лучше подходит для создания мощных бытовых приборов и стационарных установок и чаще используется промышленными и более крупными коммерческими пользователями.

Если керамика – ваше хобби, и у вас есть электрическая печь в гараже, или если у вас массивная система кондиционирования воздуха, вам может потребоваться трехфазное питание, подключенное к вашему дому. Это во многом зависит от конкретного устройства или оборудования, которое вы используете, и вам следует тщательно проверить напряжение и мощность, необходимые для оборудования, прежде чем делать какие-либо предположения. Даже большие энергопотребляющие обогреватели и духовки в большинстве случаев являются однофазными.

Однофазный приходит в дом двумя проводами: активным и нулевым.Нейтральный провод соединяется с землей (водопровод, заземляющий стержень и т. Д.) На распределительном щите.

Трехфазный имеет четыре провода: три активных (называемых фазами) и одну нейтраль. Нейтральный провод заземлен на распределительном щите.

Когда трехфазное более подходящее?

1. Для больших электродвигателей (обычно более 2 киловатт) требуется трехфазное питание. Это включает в себя оборудование для больших мастерских.

2. В крупных бытовых установках иногда используется трехфазный ток, поскольку он распределяет общую нагрузку таким образом, чтобы обеспечить меньший ток в каждой фазе.

Например: представьте, что общая электрическая нагрузка составляет 24 киловатта (24 000 ватт – это много для бытовой установки). Для обычного однофазного источника питания на 240 вольт максимальный ток будет 100 ампер. Ток в амперах, умноженный на напряжение в вольтах, дает мощность в ваттах (мощность = напряжение x ток).

Если доступно трехфазное питание, то 24 000 ватт делятся на 3, что означает, что на каждую фазу используется 8000 ватт. Теперь ток на фазу также снизился до трети от того, что было бы при однофазном питании (около 30 ампер на фазу, а не 100).Для сравнения: десять 100-ваттных осветительных приборов представляют собой 1 киловатт мощности, что составляет чуть менее 4 ампер.

Небольшое предостережение: плата за подключение для трехфазной сети выше, а также есть фиксированная годовая плата для трехфазной сети, поэтому не рассматривайте ее для нового дома, если она вам действительно не нужна.

Сельские связи и SWER

В зависимости от вашего местоположения вы можете быть подключены к линии SWER. Они используются во многих сельских районах.Одиночный провод с заземлением (SWER) обеспечивает однофазное питание. Это экономичный способ распределения электроэнергии, потому что нужна только одна линия передачи (активная). Нет нейтрали – вместо этого в качестве «обратного» проводника используется земля.

Если необходимо использовать трехфазные двигатели, потребитель электроэнергии должен установить однофазный преобразователь мощности в трехфазный.

Sonel WAADAAGT16C 3-фазный адаптер розетки, 16 А, розетки для ручек

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

,

, Установка трехфазной электропроводки в доме

,

,

, Как подключить трехфазный распределительный щит, так и потребительский блок в доме

. и установите трехфазный распределительный щит и потребительский блок от опоры электросети к трехфазному счетчику энергии и трехфазному распределительному щиту. Мы также покажем, что Как подключить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в домашних и коммерческих системах электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга. Сгенерированная мощность генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение.Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в цепях MDB, DB, Sun и Final Sub. .Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме треугольника через 3-фазную 3-проводную систему, поступают в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная, 3-проводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения.Мы покажем схему подключения в следующих разделах этого поста.

Связанные руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы – 3-проводная система – без нейтрального провода) перед распределительным трансформатором, а затем регулируют необходимое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как высокая, так и низкая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора.Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой, трехфазное напряжение между фазой и фазой составляет 400 В перем. 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.)) могут быть подключены между фазой и нейтралью с помощью соответствующих защитных устройств, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный источник питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д., Нам нужен трехфазный источник питания вместо однофазного источника питания.В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США – NEC

В Соединенных Штатах и ​​Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, в то время как трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

  • Три точки контакта (3 линии) = 208 В
  • Три точки подключения (3 линии) = 240 В
  • Три точки подключения (3 линии) = 480 В

i.е.

  • L 1 до L 2 = 208 В, 240 В или 480 В – (3 фазы)
  • L 2 до L 3 = 208 В, 240 В или 480 В – (3 фазы)
  • L 3 по L 1 = 208 В, 240 В или 480 В – (3 фазы)

Однофазное напряжение в США

  • От горячего к нейтрали = 120 В
  • От горячего к нейтрали = 208 В, (высокий Дельта ножки)
  • Два горячих = 240 В
  • Горячие к нейтрали = 277 В
  • Горячие к нейтрали = 480 В

i.е.

    • L 1 от до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
    • L 2 до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
    • L 3 к N = 120 В, 208 В, 277 В или 480 В – (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» – NEC – US

Конфигурации треугольника с высокой ветвью (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

  • Между фазой = 400 В
  • Любая фаза на нейтраль = 230 В – (1-Φ)
  • Между тремя фазами = 400 В – (3-Φ)

Т.е.

  • L 1 до L 2 = 400 В – (3 фазы)
  • L 2 до L 3 = 400 В – (3 фазы)
  • L 3 до L 1 = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

  • L 1 к N = 230 В – (1-фазный)
  • L 2 к N = 230 В – (1-фазный)
  • L 3 к N = 230 В – (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В – IEC – UK & EU

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного источника питания в доме.

  • Трехфазный счетчик энергии: 1 №
  • Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
  • Двухполюсный: 63 А, 30 мА Ток отключения (УЗО / GFCI): 3 №
  • Трехполюсные автоматические выключатели , 63A (100-250A в США): 3 номера
  • , однополюсный, 20A, MCB: 6 номеров
  • , однополюсный, 16A (20A в США): MCB: 3 номера
  • , однополюсный, 10A (15A в США) : MCB: 6 номеров
  • Корпуса распределительных щитов: 3 номера
  • Соединительная шина для подключения нейтрального кабеля
  • Медные полоски для общего соединения MCB: 3 шт. (Сегмент шины Cu)
  • Шина из меди для заземления

Как подключить трехфазный главный распределительный щит?

Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5 кВт (10 л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).

В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (световые точки, вентиляторы, телевизор, розетку питания, переменный ток и т. Д.) В текущем разделе установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме существует трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел установки однофазной электропроводки, так как мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.

Практическая процедура трехфазного подключения распределительного щита и установки

Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому следуйте инструкциям ниже, чтобы сделать то же самое, что указано ниже.

  • Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
  • Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)
  • Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
  • Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и с нейтральными проводами.
  • Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
  • Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.

Щелкните изображение, чтобы увеличить

Рис. – Схема установки трехфазной электрической проводки

Полезно знать: Вы также можете использовать четырехполюсный выключатель или автоматический выключатель вместо трехполюсного выключателя / выключателя .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах однофазной проводки.

Связанные сообщения:

Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.

Схемы установки трехфазной электрической проводки – US -NEC

Трехфазное распределительное устройство 208 В и проводка панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение напряжения 240 В (треугольник высокого напряжения) и монтаж панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение 480 В и проводка панели.

Щелкните изображение, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.

Связанные сообщения:

Схемы установки трехфазной электрической проводки – Великобритания, ЕС – IEC

Щелкните изображение, чтобы увеличить

Рис. – Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Примечание: одинаковое описание и детали могут использоваться как для NEC, так и для IEC электрические схемы, указанные для общего рисунка 1 выше.

Трехфазная, 400 В, проводка раздельного распределительного щита с УЗО – только 3-Φ нагрузки

Щелкните изображение, чтобы увеличить

Трехфазная, 400-вольтная, раздельная проводка распределительного щита с УЗО – 1-Φ нагрузки от источника 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, разделенная проводка распределительного щита с УЗО – комбинация нагрузок 3 Φ и 1 Φ

Щелкните изображение, чтобы увеличить

Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита УЗО. кроме системы дымовой и охранной сигнализации.

Как подключить однофазную нагрузку 120 В к однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена ​​типичная трехфазная разводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.

Монтаж трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Связанные сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, которая зависит от конструкции системы. Перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электрическим приборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5 – Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.

Типовая схема подключения трехфазных цепей нагрузки 400 В и MCB в распределительном щите и блоке потребителя.

Связанные сообщения:

Принципиальная электрическая схема трехфазного распределительного щита

На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.

Рис. 2 – Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки

– IEC и NEC

Мы использовали красный для фазы , под напряжением или в горячем состоянии , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общепринятые коды в данной местности, например IEC – Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ US и Канада ] см. подробный пост о цветовых кодах проводки NEC и IEC , где:

NEC – США:

Трехфазный 208 В и 240 В AC (High Leg Delta):

  • Синий = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Черный = Горячий 3 или линия 3
  • Белый = Нейтраль
  • Зеленый с Желтой полосой или оголенный Провод = Земля / Земля или Защитное заземление «PG».

Трехфазный 277 В и 480 В переменного тока:

  • Желтый = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Коричневый = Горячая 3 или Линия 3
  • Белый = Нейтраль
  • Зеленый с Желтой полосой или оголенный проводник = Земля / Земля или Защитное заземление «PG».

Однофазный 120 В переменного тока:

  • Черный = Горячий или Линия ,
  • Белый = Нейтраль
  • Зеленый с Желтым с полосой или голым проводником = Земля / Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

  • Черный = Горячий 1 или Линия 1
  • Красный = Горячий 2 или Линия 2
  • Белый = Нейтральный
  • Зеленый с Желтой полосой или оголенный Проводник = Земля / Земля или Защитное заземление «PG».

Связанные сообщения:

IEC и Великобритания:

Трехфазный 400 В:

  • Коричневый = Фаза 1
  • Черный = Фаза 2 = Фаза 2
  • Серый
  • Синий = Нейтраль
  • Зеленый или Зеленый с Желтым Полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Однофазный 230 В переменного тока:

  • Коричневый = Фаза или Линия
  • Синий = Нейтраль
  • Зеленый или Зеленый с Желтой полосой Земля / Земля или Защитное заземление «PE».

Для справки: СТАРАЯ цветовая кодировка проводки в Великобритании (до 2004 г.) , которая по-прежнему применима в других странах, например, в Индии, Пакистане, ОАЭ, Канаде и других арабских странах.

400 В, трехфазный

  • Красный = Фаза 1
  • Желтый = Фаза 2
  • Синий = Фаза 3
  • Черный = Нейтраль
  • Зеленый = Заземляющий провод.

Однофазный 230 В

  • Красный = Фаза
  • Черный = Нейтраль
  • Зеленый = Заземление или провод заземления.

Связанные сообщения:

Общие меры предосторожности и инструкции

  • Электричество – наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
  • Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях – незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
  • Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете проверить соответствующие Руководства по установке электропроводки.

Развитие инфраструктуры для зарядки электромобилей

Порт зарядки SAE J1772 (справа) на автомобиле можно использовать для приема заряда с зарядным оборудованием уровня 1 или 2. Порт быстрой зарядки постоянного тока (слева) использует другой тип разъема. На этом фото это CHAdeMO.

Потребители и автопарки, рассматривающие возможность подключения электромобилей (PEV), в том числе гибридных электромобилей (PHEV) и полностью электрических транспортных средств (EV), нуждаются в доступе к зарядным станциям.Для большинства водителей это начинается с зарядки дома или в автопарке. Зарядные станции на рабочих местах и ​​в общественных местах могут помочь поддержать признание рынка. Лидеры сообществ могут узнать больше о подготовке к PEV из проектов по обеспечению готовности сообщества PEV сети коалиции чистых городов или через планирование готовности PEV. Инструмент EVI-Pro Lite также доступен для оценки количества и типа инфраструктуры зарядки, необходимой для поддержки регионального внедрения PEV в штатах или городах / городских районах.

Локатор альтернативных заправочных станций позволяет пользователям искать общественные и частные зарядные станции. Ежеквартальные отчеты о тенденциях в области зарядных станций для электромобилей показывают рост общественной и частной зарядки и дают оценку текущего состояния зарядной инфраструктуры в Соединенных Штатах. Предложите новые зарядные станции для включения в локатор станций, используя форму «Отправить новую станцию». Предложите обновления для существующих зарядных станций, выбрав «Сообщить об изменении» на странице сведений о станции.

Терминология инфраструктуры зарядки

Индустрия зарядной инфраструктуры согласована с общим стандартом, называемым протоколом Open Charge Point Interface (OCPI), с такой иерархией для зарядных станций: местоположение, порт для оборудования питания электромобилей (EVSE) и разъем. Центр данных по альтернативным видам топлива и локатор станций используют следующие определения инфраструктуры зарядки:

  • Местоположение станции: Местоположение станции – это сайт с одним или несколькими портами EVSE по одному и тому же адресу.Примеры включают гараж или стоянку торгового центра.

  • Порт EVSE: Порт EVSE обеспечивает питание для зарядки только одного автомобиля за раз, даже если у него может быть несколько разъемов. Блок, в котором расположены порты EVSE, иногда называют зарядным постом, который может иметь один или несколько портов EVSE.

  • Разъем: Разъем – это то, что подключается к автомобилю для зарядки. Несколько разъемов и типов разъемов (например, CHAdeMO и CCS) могут быть доступны на одном порте EVSE, но одновременно заряжается только одно транспортное средство.Разъемы иногда называют заглушками.

Зарядное оборудование

Зарядное оборудование для PEV классифицируется по скорости зарядки аккумуляторов. Время зарядки зависит от того, насколько разряжена батарея, сколько в ней энергии содержится, типа батареи и типа зарядного оборудования (например, уровня заряда и выходной мощности). Время зарядки может составлять от менее 20 минут до 20 часов и более, в зависимости от этих факторов. Зарядка растущего числа используемых PEV требует надежной сети станций как для потребителей, так и для автопарков.

Информацию о доступных в настоящее время моделях инфраструктуры зарядки см. На веб-сайте GoElectricDrive Ассоциации транспорта электромобилей и на ресурсе Plug In America Get Equipped, который включает информацию о сетях зарядки и поставщиках услуг. При выборе оборудования для конкретного приложения следует учитывать множество факторов, таких как сеть, возможности оплаты, а также эксплуатация и обслуживание.

J1772 разъем

Оборудование переменного тока уровня 1 (часто называемое просто уровнем 1) обеспечивает зарядку через вилку переменного тока на 120 вольт (В).Большинство, если не все, PEV будут поставляться с кабелем уровня 1, поэтому никакого дополнительного зарядного оборудования не требуется. На одном конце шнура находится стандартный разъем NEMA (например, NEMA 5-15, который представляет собой обычную трехконтактную бытовую вилку), а на другом конце – стандартный разъем SAE J1772 (часто обозначаемый просто как J1772. , показанный на изображении выше). Разъем J1772 подключается к автомобильному зарядному порту J1772, а разъем NEMA подключается к стандартной настенной розетке NEMA. Обратите внимание, что автомобили Tesla имеют уникальный разъем.Все автомобили Tesla поставляются с адаптером J1772, который позволяет им использовать зарядное оборудование, отличное от Tesla.

Зарядка уровня 1 обычно используется, когда доступна только розетка на 120 В, например, при зарядке дома, но она может легко обеспечить зарядку для всех нужд водителя. Например, 8 часов зарядки при 120 В могут восполнить около 40 миль электрического диапазона для PEV среднего размера. По состоянию на 2020 год менее 5% публичных портов EVSE в США имели уровень 1.

J1772 разъем

Оборудование

переменного тока уровня 2 (часто называемое просто уровнем 2) обеспечивает зарядку от электросети 240 В (типично для жилых помещений) или 208 В (типично для коммерческих приложений).В большинстве домов доступно напряжение 240 В, и поскольку оборудование уровня 2 может заряжать типичную батарею PEV за ночь, владельцы PEV обычно устанавливают ее для домашней зарядки. Оборудование уровня 2 также обычно используется для зарядки в общественных местах и ​​на рабочем месте. Этот вариант зарядки может работать до 80 ампер (ампер) и 19,2 кВт. Однако большинство бытового оборудования Уровня 2 работает с меньшей мощностью. Многие из этих устройств работают при токе до 30 А, вырабатывая мощность 7,2 кВт. Для этих устройств требуется выделенная 40-амперная цепь.По состоянию на 2020 год более 80% публичных портов EVSE в США имели уровень 2.

В зарядном оборудовании

уровня 2 используется тот же разъем J1772, что и в оборудовании уровня 1. Все коммерчески доступные PEV могут заряжаться с использованием зарядного оборудования уровня 1 и уровня 2.

У автомобилей Tesla

есть уникальный разъем, который работает со всеми вариантами зарядки, включая целевые зарядные устройства 2-го уровня и зарядные устройства для дома. Все автомобили Tesla поставляются с адаптером J1772, который позволяет им использовать зарядное оборудование, отличное от Tesla.

Разъем

CCS

Разъем CHAdeMO

Разъем

Tesla

Оборудование для быстрой зарядки постоянного тока (обычно трехфазный вход 208/480 В переменного тока) обеспечивает быструю зарядку в коридорах с интенсивным движением на установленных станциях. По состоянию на 2020 год более 15% общедоступных портов EVSE в США были устройствами быстрой зарядки постоянного тока.В зависимости от типа порта зарядки на автомобиле существует три типа систем быстрой зарядки постоянного тока: комбинированная система зарядки SAE (CCS), CHAdeMO и Tesla.

Разъем CCS (также известный как комбинированный J1772) уникален, потому что драйвер может использовать тот же порт зарядки при зарядке с помощью оборудования уровня 1, уровня 2 или постоянного тока. Единственное отличие состоит в том, что разъем для быстрой зарядки постоянного тока имеет два дополнительных нижних контакта.

Разъем CHAdeMO является наиболее распространенным из трех типов разъемов.

Автомобили Tesla имеют уникальный разъем, который работает для всех уровней зарядки, включая опцию быстрой зарядки, называемую Supercharger. Хотя автомобили Tesla не имеют порта для зарядки CHAdeMO и не поставляются с адаптером CHAdeMO, Tesla продает адаптер.


Закупка и установка зарядной инфраструктуры

Увеличение доступного государственного и частного зарядного оборудования требует закупок инфраструктуры.Узнайте о том, как успешно спланировать, закупить и установить инфраструктуру для зарядки.

Эксплуатация и обслуживание зарядной инфраструктуры

После приобретения и установки зарядной инфраструктуры ее необходимо надлежащим образом эксплуатировать и обслуживать. Узнайте об эксплуатации и техническом обслуживании инфраструктуры зарядки.

Дополнительные варианты зарядки

Другой стандарт (SAE J3068) был разработан в 2018 году для более высоких скоростей зарядки переменным током с использованием трехфазного источника питания, что широко распространено в коммерческих и промышленных предприятиях США.Некоторые компоненты стандарта были адаптированы из европейских стандартов трехфазной зарядки и указаны для напряжений и требований североамериканских сетей переменного тока. В Соединенных Штатах стандартные трехфазные напряжения обычно составляют 208/120 В, 480/277 В. Стандартные целевые уровни мощности находятся в диапазоне от 6 до 130 кВт.

Чрезвычайно быстрые зарядные устройства (XFC), которые могут обеспечивать выходную мощность до 350 кВт и выше, быстро внедряются в Соединенных Штатах. Хотя XFC в настоящее время доступны от нескольких производителей зарядных устройств, U.Управление автомобильных технологий Министерства энергетики США проводит исследования, которые позволят устранить технологические пробелы, связанные с внедрением сетей зарядки XFC в Соединенных Штатах. В отчете за 2017 год подчеркиваются технологические пробелы на уровне аккумуляторов, транспортных средств и инфраструктуры. В частности, большинство PEV на дорогах сегодня не могут заряжаться на уровне выше 50 кВт. Однако автомобильные технологии развиваются, и большинство новых моделей электромобилей смогут заряжаться по более высоким тарифам, что позволит использовать XFC.

Индуктивная зарядка

Оборудование для индукционной зарядки, которое использует электромагнитное поле для передачи электричества на PEV без шнура, было коммерчески представлено для установки в качестве дополнительного оборудования. Некоторые доступные в настоящее время станции беспроводной зарядки работают на уровнях мощности, сопоставимых с уровнем 2, хотя эта технология более распространена для транзита или других операций автопарка с более высокими уровнями мощности, сопоставимыми с быстрым постоянным током.

Как подключить вилку на 208 В

Как подключить штекер 208 В

Есть ли у однофазного 208 В нейтральный провод?

В однофазной цепи 208 В без нейтрального проводника напряжения двух линий напряжения изменяются с отрицательного на положительное, иногда в противоположных направлениях.Значит, ток течет без нейтрального проводника.

Точно так же люди спрашивают: 208 В однофазное?

При использовании однофазной сети 120/208 В используйте два из трех проводников горячего тепла с двумя сигналами, разнесенными на 120 градусов. Когда один сигнал достигает пика и составляет 120 В, другой является только частью цикла и измеряет только 88 В. Сумма двух составляет 208 В.

Как подключить однофазную розетку 208?

Трехфазная проводка панели 208 В

  1. Установите однополюсный выключатель (CB)
  2. Подсоедините (1) однофазный силовой кабель 120 В к однополюсному автоматическому выключателю.
  3. Подсоедините (1) нейтральный провод к нейтральному проводу.

Кроме того, нужен ли однофазным двигателям нейтральный провод?

Подключение нейтрали требуется только для однофазных цепей.

Почему нейтральный провод не нужен?

Ну, потому что фазы переплетены в три фазы и имеют свою собственную нагрузку, потому что двигатель использует все три фазы и ТОЛЬКО три фазы.

Нужен ли для 208 В нейтральный провод?

Обычно розетке на 208 В не нужна нейтраль, если только это не часы или что-то на 120 В, например обогреватель.

Где используется 208В?

Наиболее распространенная электрическая установка для коммерческих зданий в Северной Америке составляет 120/208 вольт y, которая используется для питания 120-вольтовых электрических розеток, освещения и небольших систем отопления, вентиляции и кондиционирования воздуха. В более крупных системах напряжение составляет 277/480 вольт и используется для обеспечения однофазного освещения на 277 вольт и больших нагрузок HVAC.

Откуда берется 208В?

Трехфазные

208В получаются через две ветви с трехфазным питанием.В однофазной системе 120/240 центр вторичной обмотки трансформатора взят и заземлен, образуя нейтраль. В центре каждой строки отображается 120 В, а от строки к строке (полное напряжение) – 240 В.

208В то же самое, что 220В?

В Северной Америке термины 220 В, 230 В и 240 В относятся к одному и тому же напряжению системы. Однако 208 В относится к другому уровню напряжения системы. С электрическими зарядами напряжение падает, отсюда обычно ссылаются на напряжения ниже 120 и 240, например 110, 115, 220 и 230.

Можно ли получить 240 В от 208 В?

Эта мощность составляет 60 Гц. Трехфазная пульсация возникает, когда вы хотите подать электричество на устройства 240 В (например, скважинный насос, печь, сушилку). Если на паспортной табличке устройства указано, что оно может работать от 208 В (а также от 220 В или 240 В), вы на правильном пути.

Для чего нужны 208 вольт?

208 вольт – это тип 3-х фазного 4-х проводного с 3-мя горячими проводами и нейтралью, используемого для коммерческих приложений, или однофазный 2-проводный с 2-мя горячими проводами или однофазный 2-проводный с 1 горячим проводом и 1 нейтралью, в зависимости от электропитания устройства. здание .

В чем разница между 208 и 240 вольт?

220 – это неквалифицированное использование для описания цепей на 240 вольт. 208 может быть получен только из трехфазной y-системы. 240 вольт можно получить от жилой системы 120/240 или трехфазной системы на 240 вольт. 208 – это трехфазная система, а 240 – однофазная или трехфазная система.

Протекает ли ток через нейтральный проводник?

Для подачи электричества необходимы источник энергии и обратный путь.В этом случае источником питания является провод, а обратный путь – нейтраль. Для того, чтобы электричество текло, электричеству нужен источник энергии и обратный путь.

Почему для 240 вольт не нужен нейтральный провод?

120 использует нейтральный провод для замыкания этой цепи у источника (и земли) … 220 не нуждается в нейтрали, поскольку каждый импульс для этого использует скос на другой стороне и переменный ток вперед и назад, но где это цепь потому что электричество возвращается только в горячие прутья.

Почему в трехфазном токе нет нейтрального проводника?

Треугольные провода на первичной стороне силового трансформатора означают, что нейтральный провод на стороне высокого напряжения сети не требуется. Если нулевая точка сети трехфазной системы с подключенными к нулю нагрузками, баланс напряжений нагрузок обычно больше не поддерживается.

Однофазное электроснабжение в доме?

Для большинства коммерческих и промышленных сред он доступен в трех фазах для работы с более высокими нагрузками, в то время как домашние хозяйства обычно получают питание от одной фазы для питания бытовых предметов с достаточной мощностью.Однофазные и трехфазные системы питания относятся к устройствам, использующим переменный ток (AC).

Бытовое электричество однофазное?

Однофазное напряжение обычно называют домашним напряжением по разным причинам, не в последнюю очередь потому, что оно используется в большинстве домашних хозяйств (это ток в розетках). Этот тип силы опирается на два проводника для распределения тока, создавая одну синусоидальную волну (низкое напряжение).

Для чего нужен нейтралитет?

Нейтральный провод используется для замыкания цепи переменного тока 120 В путем возврата пути к электрической панели, где нейтральный провод подключен и заземлен.Изолированный провод является нейтральным, поскольку он является частью цепи, пропускающей электрический ток.

Что такое розетка на 208 вольт?

208 вольт – это линейное напряжение. Это трехфазное напряжение широко используется на малых предприятиях. Это 208 вольт / 1732, то есть 120 вольт. Трехфазный ток составляет 208 вольт, поэтому напряжение LinetoNutral составляет 120 вольт.

Также задается вопрос, какое назначение напряжение 208?

208 вольт – это 4-проводный трехфазный тип с 3-мя фазами под напряжением и одной нейтралью, используемый для коммерческих приложений, или 2-проводный однофазный тип с 2-мя фазами под напряжением или 2-проводный однофазный тип с 1 горячим проводом и 1 нулевым проводом, в зависимости от Электроснабжение здания.

Точно так же 208В – это то же самое, что 220В?

В Северной Америке термины 220 В, 230 В и 240 В относятся к одному и тому же системному напряжению. Однако 208 В относится к другому уровню напряжения системы. С электрическими зарядами напряжение падает, отсюда обычно ссылаются на напряжения ниже 120 и 240, например 110, 115, 220 и 230.

В этом контексте 208 вольт однофазное?

В трехфазной системе 120/208, распространенной в Северной Америке, межфазное напряжение составляет 120 вольт, а межфазное напряжение – 208 вольт.Это устраняет необходимость в отдельном однофазном трансформаторе. Стандартные частоты для однофазных энергосистем – 50 или 60 Гц.

В чем разница между 208 В и 240 В?

Разница между трехфазным напряжением 208 В и однофазным напряжением 240 В заключается в том, как рассеивается напряжение. Однофазное напряжение 240В достигается за счет использования только одной ноги с трехфазным источником питания. Трехфазное напряжение 208В получается за счет использования двух ножек с трехфазным питанием.

Можете ли вы заставить 208 В работать с 240 В?

Если на паспортной табличке устройства указано, что оно может работать от 208 В (а также от 220 или 240 В), вы на правильном пути.Иногда на паспортной табличке в качестве допустимого диапазона напряжения указывается 208 240 В. Большинство современных устройств могут его поддерживать, но вам нужно будет проверить паспортную табличку каждого устройства, чтобы получить питание.

Сколько 208 вольт?

Это 208 вольт / 1732, то есть 120 вольт. Трехфазный ток составляет 208 вольт, поэтому напряжение LinetoNutral составляет 120 вольт. Каждая из трех линий LinetoNeutral ведет к части системы.

Вам нужен нейтральный провод на 208В?

Нет! По сути, распределение в дельта-стиле просто не использует нейтральный.Путь, по которому ходят многие уличные бойцы, называется Tap Delta, где в одной из трех башен находится центральный кран. Измеренные в нейтральном проводе ноги составляют 120, 120, 208 (240 между двумя горячими). ​​

Сколько ампер в 208 вольт?

20 ампер

какая разница между 208 и 230 вольт?

208В высокое напряжение?

Любое напряжение выше 40 В обычно считается потенциально (!) Опасным. Напряжение 208В и выше. В директивах DOE по электробезопасности высокое напряжение определяется как более 600 вольт.

Как подключить однофазную розетку 208?

208В

трехфазный кабель панели электропитания. Двигатель 230 В работает с 208 В?

Двигатель 208 В не должен приводиться в действие с напряжением 240 В, а двигатель 230 В не должен работать с двигателем 208 В, 115/2002 В или 115/20 82 В любом случае подходят двигатели с 30 В, старые двигатели 220/440 В 3 Ø, очевидно, работают от источника питания 208 или 240 В. при подключении для более низкого напряжения.

Это 208 Delta или Wye?

Конфигурация WYE – другое дело.Это 208 вольт линетолина. Это 120 вольт от нейтрального проводника линейного тона (208 В / 1,73 = 120 В). Очевидным преимуществом является то, что вы получаете три кабеля на 120 В для цепей освещения, в отличие от двух, которые вы получаете в системе DELTA, описанной выше.

У 208 низкое напряжение?

Сколько фаз у электричества в жилых домах?

На современной электростанции мы производим электроэнергию в три этапа. Частота 60 Гц или 60 циклов в секунду. Каждая фаза начинает свой цикл в другое время, чем две другие фазы, разнесенные на 120 градусов.

Как мне получить 120 В от 208 В?

Каждая линия имеет фазное напряжение 208 В. Найдите и определите заземление или нейтраль трехфазной системы на 208 В. Подключите входные клеммы к цепи между токоведущим проводом и нейтралью системы. Это соединение подает в вашу схему 120 вольт.

Какие бывают фазы электричества?

Однофазный источник питания имеет отдельный волновой цикл, тогда как трехфазный источник питания имеет три отдельных волновых цикла.Однофазная фаза требует только одного провода для подключения к цепи, в то время как трехфазная фаза требует 3 провода. Напряжение для однофазного напряжения составляет 230 В, а для трехфазного – 415 В.

Как получить 277 из 480?

Таким образом, 277 вольт вырабатываются стандартным трехфазным сетевым трансформатором 480 В переменного тока. 277 вольт – это напряжение между фазой и нейтралью в трехфазной сети на 480 вольт.

Можно ли работать 220В с 208В?

Что означает 120v 208v?

120 / 208VAC означает, что электрическое распределение является трехфазным с нейтралью (система Y).120 В представляет собой напряжение для каждой фазы в точке звезды, а 208 В представляет собой напряжение между двумя фазами. В системах балансировки линейное напряжение – это линейное напряжение, деленное на 1,73 (квадратный корень из 3).

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
