Конструкторская документация по стандартам ISO, DIN, ANSI

У компании “Тотал Инжиниринг” имеется опыт по разработке конструкторской документации по стандартам: ISO, DIN на английском языке.

При разработке конструкторской документации по стандартам ISO, DIN соблюдаются все требования к оформлению по данным стандартам, такие как:

– чертежи выполняются на английском языке

– зарубежное обозначение материалов

– обозначение сварных швов по стандартам ISO, DIN

– обозначение крепежа по стандартам ISO, DIN

– выполнение основной надписи на чертеже

– и т.д.

Также, возможна адаптация чертежей выполненных по Российским стандартам к оформлению по зарубежным стандартам ISO, DIN и наоборот.

В настоящее время используются следующие стандарты оформления конструкторской документации:

ЕСКД	– российский стандарт оформления конструкторской документации
ISO	– основной международный стандарт оформления чертежей
DIN	– национальный стандарт Германии
ANSI	– национальный стандарт США
JIS	– национальный стандарт Японии
GB	– национальный стандарт Китая
BSI	– национальный стандарт Великобритании



Чаще всего встречаются следующие зарубежные стандарты оформления: ISO, DIN, ANSI

Различия зарубежных стандартов оформления от ЕСКД

Помимо языка имеется ряд других отличий при оформлении чертежей по зарубежным стандартам.

В отличии от ЕСКД зарубежные стандарты оформления более лояльны к правилам оформления. Например, размер, количество и содержание граф в основной надписи на чертеже (“штамп” чертежа) каждое предприятие устанавливает индивидуально в зависимости от вида специфики производства. Имеется ряд обязательных граф (наименование, номер чертежа, масштаб и т.д.), остальные назначаются индивидуально.

ISO, DIN

Наиболее близкими к ЕСКД являются стандарты ISO и DIN. В них используются метрическая система единиц, аналогичная система допусков и посадок, аналогичные форматы чертежей. Основными различиями ISO и DIN от ЕСКД являются:

– обозначение сварных швов

– условное обозначение отверстий

– оформление сборочных чертежей и спецификаций

– наименование материалов (по европейской классификации “ЕN”)

– перечень крепежа (по стандартам DIN, ISO).

– и т.д.

ANSI

ANSI – национальный стандарт США. В нем используется английская (дюймовая) система измерения. Отличается метод размещения проекций на чертеже. Отсюда следуют основные отличия от ЕСКД и сложности к адаптации чертежей выпущенных по стандартам ANSI к стандартам ЕСКД и наоборот.

Основными различиями ISO и DIN от ЕСКД являются:

– различия в системах измерения

– различия в размещении проекций на чертеже

– обозначение сварных швов

– условное обозначение отверстий

– оформление сборочных чертежей и спецификаций

– наименование материалов (по американской классификации AISI)

– перечень крепежа (по стандартам ANSI/ASME).

– и т.д.

Типовые задачи по адаптации чертежей ЕСКД к стандартам ISO, DIN и наоборот

1. Адаптация чертежей ЕСКД к стандартам ISO, DIN

– размещение изготовления деталей российской разработки за рубежом (Китай)

– разработка конструкторской документации для зарубежных партнеров

– согласование деталей и узлов разрабатываемых выпускаемых российскими подрядчиками для совместных международных проектов

– и т.д.

2. Адаптация чертежей ISO, DIN к стандарту ЕСКД

– размещение изготовления деталей зарубежной разработки в России

– оформление полного комплекта конструкторской документации по эскизному проекту, выполненному зарубежным партнером

– согласование деталей и узлов разрабатываемых выпускаемых зарубежными подрядчиками для совместных международных проектов, реализуемых на территории России

– и т.д.



Примеры чертежей по стандартам ISO, DIN:







Ликбез: Какие чертежи в проекте — обязательные

В папке с дизайнерским проектом стометровой квартиры будет примерно 40–45 листов. Не меньше половины из них — чертежи. Зачем так много? Все ли они так уж обязательны?

Мы попросили более 300 дизайнеров показать свою проектную документацию. Сравнили, как выглядят «обязательные» чертежи в разных дизайн-бюро. Публикуем не только комментарии, но и гигантские архивы чертежей с планировками. Обязательно переходите по ссылкам!

Atelier Madame – architecture

Зачем чертежи?
Это рабочая документация. Прежде всего она нужна строителям: по чертежам понятно, как именно реализовать проект. Иначе не получится продуманный и аккуратный интерьер.

Если вы приходите в бюро и заказываете только план расстановки мебели, не удивляйтесь, что розетки окажутся в неудобных местах или плинтусы придется отрывать ради монтажа встроенного шкафа. Получается, чертежи нужны и вам — чтобы заказывать мебель и контролировать работы (особенно если вы не оплачиваете авторский надзор).

Parenthèse déco

Какие чертежи обязательно должны быть в проекте?
Стандарта нет, но опрошенные нами дизайнеры чаще всего называли обязательными следующие 11 типов чертежей:
1) обмерный план,
2) план демонтажа,
3) план монтажа,
4) план расстановки мебели и техники,
5) план дверей и окон,
6) план полов,
7) план электрики (розеток),
8) план освещения,
9) план стен,
10) план потолков,
11) план сантехники.

1. ОБМЕРНЫЙ ПЛАН
Что это: Базовый чертеж (вид сверху), который делается после замеров квартиры.

Почему без него нельзя: По точным обмерным данным квартиры затем делаются другие чертежи, расчеты затрат на строительные материалы, работы и т.п. Без такого плана невозможна никакая другая интерьерная работа — даже мебель не расставить.

Группа Компаний «Фундамент»

Дизайнер Мария К. (Козлова): «[Чертеж делается] с указанием всех размеров по стенам + с указанием высот потолка, дверных проемов, подоконников и окон. Также не забываем отмечать расположение щитка, датчиков дыма, смотрим, где расположены вентиляционные шахты, выводы воды и канализации».

Дизайн-бюро Оксаны Моссур

БОЛЬШЕ ПРИМЕРОВ…
► По ссылке еще 22 обмерных плана из проектов российских дизайнеров — сравните детализацию и подход

2. ПЛАН ДЕМОНТАЖА
Что это: Чертеж, который показывает строителям, какие перегородки сносить, а какие — оставлять. Обязательный, если в квартире будет перепланировка или вы хотите поменять перегородки.

Почему без него нельзя: Для тех, кто делает перепланировку и меняет перегородки, план демонтажа — главный чертеж. Под перепланировкой понимаем не только глобальное «перекраивание» квартиры, но и любой этап ремонтных работ, когда требуется что-то убрать (антресоли), перенести или расширить (дверной проем) и пр.

Студия дизайна интерьера Поповой Светланы

Дизайнер Мария К. (Козлова):«Отмечаем демонтируемые элементы — то, что строители должны сломать и вынести».

Роман Струков, архитектор:«[Чертеж демонтажа делается], чтобы рассчитать стоимость данных работ».

Очень пригодится план демонтажа тем, кто ремонтирует старый фонд. Ведь иной раз стены настолько кривые и заваленные, что попытка выровнять их съест недопустимо много пространства. Перегородки сносят, на их месте возводят такие же, но из современных материалов.

Важно: Если в квартире будет перепланировка, нужно, чтобы сначала профессионал оценил, какие стены в квартире можно трогать, а какие — нельзя. Потом эту перепланировку необходимо согласовать. И только потом можно отдавать строителям в работу план демонтажа.

Самарина Елена

БОЛЬШЕ ПРИМЕРОВ…
► 20+ планов демонтажа из проектов российских дизайнеров

3. ПЛАН МОНТАЖА (и экспликация помещений)
Что это: На этом плане вычерчиваются стены, которые строителям предстоит возвести. Указывается расположение, высота перегородок, даются пояснения о том, из каких материалов строить (гипсокартон, пеноблоки и т.д.). В отдельной табличке — экспликации — указываются точные числовые данные общей площади помещения и отдельных его частей, условные обозначения и т.п.

Светлана (INTERIOR)

Роман Струков, архитектор:«[Дополнительно могут прилагаться] сечения по монтажу — монтаж работа трехмерная, следовательно, строителям нужно понимать нюансы и по вертикали. Плюс дополнительные комментарии к монтажу — много комментариев не бывает. Этот план подчеркивает, где какие углы обязательно выдержать, даже если появится шальная мысль за этим не следить; где важно соблюсти параллельность, а не просто довериться взгляду; где нужно усиление перегородок — на них же и полку повесить захочется».

Почему без него нельзя: Это основной чертеж квартиры в новой планировке. По этому чертежу строители будут ориентироваться на всем протяжении ремонта, сверяя данные с табличкой-экспликацией. Этот чертеж — как главная страница на сайте, откуда ведут ссылки на другие чертежи. Наконец, именно от этого нового плана будет отталкиваться дизайнер, создавая образ интерьера и детализируя его.

Важно: Этот лист в папке лежит одним из первых, но продумывают и чертят его в самом конце — когда понятно, где какая полка будет висеть и какие закладные ей требуются.

Студия дизайна интерьера Поповой Светланы

БОЛЬШЕ ПРИМЕРОВ…
► 20+ планов монтажа c экспликацией помещений

4. ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Что это: План расстановки мебели и техники (планировочное решение). Вид квартиры сверху уже с новыми стенами и со всей мебелью и техникой. Глядя на него, вы уже точно представляете, где у вас будет шкаф, где кровать, а где — кресло. И можете мысленно прогуляться по квартире, примерить ее на себя.

Дарья Ельникова

Почему без него нельзя: Этот план расставляет все точки над i в части планировочного решения квартиры. Это документ, который удостоверяет: в квартире будут вот эти предметы мебели и техники, расположенные так, а не иначе. С этим планом и вы, и строители, и дизайнер будете сверяться на всех последующих этапах.

Владимир Подлипный

Дизайнер Мария К. (Козлова): «Это финально согласованный с заказчиком план расположения мебели с указанием ее габаритных размеров».

Нина Романюк, дизайнер: «Я детально делаю прорисовку всей мебели вместе с технологом, чтобы убедиться, что все узлы со стеной и электрикой разместятся “вкусненько” по всем пропорциям».

Даша Ухлинова, дизайнер: «[Необходим] план мебели с указанием габаритов, в том числе план мебели с имплицитными зонами. Это зоны открывания дверей, шкафов, подхода к мебели, чтобы заказчику было наглядно видно, что все откроется и везде пройдется».

Роман Струков, архитектор: «Это главный план для коммуникации между дизайнером, строителем и заказчиком. Там же указаны финальные площади и дополнительные комментарии к нестандартным изделиям и мебели на заказ».

Дизайн-бюро Оксаны Моссур

Если в проекте есть мебель на заказ, она может быть вычерчена отдельно, но базовый план с мебелью обязан быть в любом случае. На планах с расстановкой мебели также указываются ее основные размеры. Поэтому, если квартира большая, эти чертежи могут быть сделаны на нескольких листах. Размеры мебели необходимы, чтобы потом не купить диван на 10–15 сантиметров больше: мелочь вроде, а он из двери в проход торчит.

БОЛЬШЕ ПРИМЕРОВ…
► 20+ вариантов планировочных решений (расстановки мебели) из проектов российских дизайнеров

5. ПЛАН ЗАПОЛНЕНИЯ ПРОЕМОВ
Что это: Чертеж, на котором указано, где и какие будут стоять окна и двери (обычные распашные, раздвижные, «гармошки» и т.п.).

ASDesign

На нем также отмечается, какие будут подоконники; как двери будут открываться (чтобы они не стукались друг об друга, не мешала мебель). К чертежу прикрепляется еще и табличка (спецификация), где указаны виды окон и дверей с размерами, а часто и с маленькими фотографиями моделей — чтобы точно ничего не перепутать.

Почему без него нельзя: Этот блок документов помогает строителям ориентироваться во время монтажа окон и дверей. Например, если в квартире есть двери-купе, на чертежах должно быть отражено, как за ними монтируется плинтус. Если плинтус в квартире широкий, то двери просто не откроются — значит, плинтуса за ними вообще не должно быть. Но чтобы все было эстетично, это нужно учесть заранее. И даже если у вас обычные двери, без этого плана не обойтись: монтажники должны сразу понимать, как и куда будут открываться двери, чтобы не обсуждать это в текущем режиме.

Светлана (INTERIOR)

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов плана заполнения проемов (окон и дверей) смотрите по ссылке

6. ПЛАН ПОЛОВ
Что это: Рабочая документация по полам: она указывает, где и какое покрытие будет в квартире. Если плиточный пол имеет особую раскладку, то раскладка плитки прикладывается к плану полов. Если укладывается паркетная доска, ламинат и прочее — план показывает направление укладки.

zzburo

Почему без него нельзя: В комплексных дизайн-проектах часто разные полы в разных помещениях — значит, нужно учесть толщину «пирогов», чтобы не было перепадов высот. По этому плану также считают количество материала и его симметрию относительно мебели: чтобы сэкономить и не укладывать дорогой материал под шкафами. И чтобы относительно тех же шкафов покрытие с орнаментом было симметрично (а не залезало под шкаф).

Роман Струков, архитектор: «Все-все-все о полах — что куда укладывать, как стыковать, откуда начинать, и что в каком порядке».

Евгения Матвеенко, архитектор: «[Дополнительно могут прилагаться] все “пироги” полов — пол в разрезе».

in[ex]terior by Solnyshkova

Мария К. (Козлова), дизайнер: «Указываем типы напольных покрытий для каждого помещения + обязательно их толщину, чтобы строители заранее понимали “пирог” пола и могли вывести все в один уровень без порожков. [Дополнительно может быть сделан] детальный план напольного покрытия: бывает, в проекте мы используем интересную плитку с миксом разных рисунков. На таком плане мы заранее продумываем расположение каждого конкретного декора. К примеру, те, что больше нравятся заказчику — кладем на видные места, а те, что не очень, можем спрятать под навесным унитазом».

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов плана полов смотрите по ссылке

“А+DK”

Наташа Мартынова

7. ПЛАНЫ ЭЛЕКТРИКИ (освещения, розеток, выключателей)
Что это: Чертежи со всеми розетками и электрическими выводами в квартире. Плюс план размещения осветительных приборов (с привязками) и план разводки освещения на выключатели (с привязками). Если квартира большая, и электрики и освещения много, эти данные разносят по разным чертежам.

Почему без них нельзя: Если электрику не спланировать и не продумать четко, в квартире будет постоянно не хватать розеток (как итог, везде будут валяться удлинители) и света (темно, неуютно, будете докупать разные лампы и развешивать их по углам).

Группа Компаний «Фундамент»

Роман Струков, архитектор: «План розеток тоже показан вместе с мебелью, потому что важно отслеживать, чтобы розетка не оказалась скрыта за шкафом или в метре от телевизора.

План освещения — здесь все освещение показано вместе с мебелью, чтобы заказчик понимал, где и как оно будет организовано.

План освещения с размерами — этот план уже для строителей, чтобы они знали, что куда установить.

План включения освещения — сценарии освещения в квартире могут быть достаточно изощренными: включение одно светильника с различных точек, возможность отключить освещение во всей квартире или частично с одного выключателя. Все это описано на этом плане».
БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов чертежей по электричеству смотрите по ссылке

Самарина Елена

Бюро IVA

8. ПЛАН ОТДЕЛКИ СТЕН
Что это: Вся информация по финишной отделке стен: где какой цвет, где какой материал, где какая нужна предварительная отделка.

Почему без него нельзя: Подготовка стен под разные чистовые материалы должна быть разная — это нужно учитывать заранее. По этим чертежам также считают, сколько и каких нужно обоев и краски.

Мария К. (Козлова), дизайнер: «Указываем типы покрытий — обои / покраска / декоративная штукатурка и т.п. Указываем толщину — к примеру, если используем рельефные 3D-панели. Это важно, так как подготовка стен под разные чистовые материалы — тоже разная».

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ планов по отделке стен смотрите в этой папке

Дизайн студия интерьера LOFT&HOME

9. ПЛАН ПОТОЛКОВ
Что это: Рабочая документация по потолкам, где отмечаются уровни, потолочные плинтусы (багеты), материал отделки потолков, места, где проходят коммуникации и прочее.

Почему без него нельзя: Помогает аккуратно оформить потолки.

Мария К. (Козлова), дизайнер: «Указываем тип потолка — к примеру, из ГКЛ — гипсокартона; + указываем опуски коробов, если они есть — часто это зоны кухонных шкафов, где мы прячем вентиляцию, или зоны встроенных шкафов; + указываем цвета покраски».

Дизайн-бюро Оксаны Моссур

Татьяна Казанцева, архитектор: «Если в квартире предполагается принудительная приточно-вытяжная система вентиляции, то в моих чертежах на планах потолков / стен обязательно будет указана вся информации по размещению и внешнему виду используемых решеток».

Роман Струков, архитектор: «[Здесь дается] информация обо всех высотах, карнизах, все сечения в местах изменения высот. План потолков с оборудованием, ведь в потолки также могут встраиваться светильники, светодиодная лента, вентиляция, — все это требует работ на этапе монтажа, влияет на логистику и порядок действий. Поэтому важно дать подобную информацию строителям».

БОЛЬШЕ ПРИМЕРОВ…
►20+ примеров чертежей с планом потолков из проектов российских дизайнеров

Архитектурно-проектная мастерская №1

10. ПЛАН САНТЕХНИКИ
Что это: Чертеж, где указаны все выводы воды и канализации, с привязками к посудомоечной машине, унитазу, раковинам и т.п.

Почему без него нельзя: Чтобы рабочие точно знали, где, какие и на какой высоте делать выводы. И делали не так, как им удобно, а так, чтобы стиралка встала в нужный проем, а унитаз не «уехал» от стены на лишние 10–20 сантиметров.

Дизайн-бюро Оксаны Моссур

Мария К. (Козлова), дизайнер:«Отмечаем все приборы, к которым нужна подводка воды, — унитазы, раковины, ванна, душ, посудомоечная машина, стиральная машина, раковина на кухне и т.п. Если уже знаем модели сантехники, то добавляем технички по ним прямо в проект, чтобы строители сразу понимали их габаритные размеры и типы соединений».

Светлана Мустяца, дизайнер: «Одной из самых важных частей любого дизайн-проекта является разработка плана сантехнического оборудования. Зачастую на этом плане дизайнеры показывают лишь привязку сантехнического оборудования — то есть расстояние от центра прибора до стены и его общие габариты. В моих проектах я уделяю санузлам большее внимание, потому что, как правило, это маленькие помещения, в которых важен каждый сантиметр. Сантехнику мы с заказчиками выбираем на первых этапах проекта. Раскладка плитки на развертках стен осуществляется с учетом определенной модели сантехники».

БОЛЬШЕ ПРИМЕРОВ…
► Варианты планов привязки сантехнических приборов в разных проектах — смотрите в этой папке

Студия дизайна Марии Боровской

Светлана (INTERIOR)

11. РАЗВЕРТКИ СТЕН (опционально)
Что это: Листы с чертежами или рисунками каждой стены в доме «анфас». Помогают понять, что, где и на какой высоте будет расположено.

Почему без них нельзя: Они нужны для наглядности и чтобы сверяться по ним в случае спорных моментов — чертежи показывают вид сверху, как бы с потолка. А развертки — это уплощенный вид прямо на каждую стену. По ним можно уточнять, что и как будет расположено.

Мария К. (Козлова), дизайнер: «Это четыре вида, на каждую из стен помещения, с подсчетом чистовых отделочных материалов, привязкой розеток и выключателей, другими рекомендациями для строителей».

Олеся Сыпченко, дизайнер: «В нашей студии мы всегда делаем развертки стен всех помещений с указанием всего, что есть на стенах — конкретных артикулов лепнины, освещения, декора, схемами встройки конкретных смесителей / сантехники / трапов».

Долгова Ксения, архитектор: «Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок».

Владимир Подлипный

Мария Седж, дизайнер:«Это самая главная и удобная часть рабочей документации для всех, так как электрик видит на ней не только точную привязку электрического провода, но и модель светильника, которая запланирована на этом месте. Сантехник ещё на стадии вывода водорозеток может соотнести выбранную модель с привязками из плана. Если возникает накладка, это становится известно на стадии выводов, а не после того, как всё сделано и нужно уже устанавливать сантехнику. Развёртки помещений с визуальным рядом настолько подробны, что очень часто в общении с заказчиками их оказывается достаточно, и визуализация становится неактуальна».

БОЛЬШЕ ПРИМЕРОВ…
► По ссылке — папка с подборкой разверток из проектов разных дизайнеров

Karin & Sara

В итоге: Подобрать картинки в интернете и накидать по ним примерную планировку — этого недостаточно, чтобы получился качественный интерьер на выходе. Рабочая документация — это и есть главная составляющая проекта, которая позволяет реализовать желаемое.

Документация эта — результат сложной технической и инженерной работы: все детали интерьера рассматриваются с разных сторон и перспектив, в комплексе. И чертежей должно быть не менее 11 типов.

НазадДалее

3 из 7

НазадДалее

3 из 7

Имеет ли поставщик право интеллектуальной собственности на чертежи? Какие могут быть последствия, если организация уже передавала часть чертежей третьим лицам?

Главная \ Бесплатные консультации \ Договоры, гражданское право \ Имеет ли поставщик право интеллектуальной собственности на чертежи? Какие могут быть последствия, если организация уже передавала часть чертежей третьим лицам?





Поджимают сроки?



Консультация предоставлена 23.06.2015 г.



Организацией был заключен договор с поставщиком на изготовление и поставку деталей для печей из жаропрочных сплавов. Чертежи деталей по условиям договора проходили обязательное согласование с заказчиком, и работа над ними велась силами технических специалистов как заказчика, так и поставщика.

Чертежи деталей по некоторым изделиям разрабатывались самим поставщиком, затем согласовывались с техническим персоналом организации и в последующем передавались заказчику в виде приложений к соответствующим спецификациям к деталям (в договоре ничего не сказано о праве интеллектуальной собственности на них).

Договор, заключенный между поставщиком и заказчиком, не предусматривал условий, касающихся предоставления доступа к секрету производства и о соблюдении конфиденциальности в отношении составляющих его сведений.

В настоящее время поставщик прислал письмо о том, что все разработанные чертежи следует считать его интеллектуальной собственностью и не передавать третьим лицам.

Имеет ли поставщик право интеллектуальной собственности на чертежи? Какие могут быть последствия, если организация уже передавала часть чертежей третьим лицам?



Прежде всего отметим, что под интеллектуальной собственностью в российском законодательстве понимаются результаты интеллектуальной деятельности (далее также – РИД) и приравненные к ним средства индивидуализации юридических лиц, товаров, работ, услуг и предприятий, которым предоставляется правовая охрана (п.  1 ст. 1225 ГК РФ).

Согласно ст. 1226 ГК РФ на указанные РИД и средства индивидуализации признаются интеллектуальные права, которые включают исключительное право, являющееся имущественным правом, а в случаях, предусмотренных ГК РФ, также личные неимущественные права и иные права (право следования, право доступа и другие).

Исключительное право на РИД или средство индивидуализации предоставляет его обладателю возможность использовать их по своему усмотрению любым не противоречащим закону способом (п. 1 ст. 1229 ГК РФ). Правообладатель может распоряжаться исключительным правом на результат интеллектуальной деятельности или на средство индивидуализации (ст. 1233 ГК РФ), если ГК РФ не предусмотрено иное.

Кроме того, правообладатель может по своему усмотрению разрешать или запрещать другим лицам использование РИД или средства индивидуализации. Отсутствие запрета не считается согласием (разрешением).

Из вышеизложенного следует, что право поставщика запрещать заказчику использование переданных ему чертежей изготовленных для него деталей зависит от того, признаются ли данные чертежи интеллектуальной собственностью, а при положительном ответе на этот вопрос – также и от того, является ли подрядчик обладателем исключительных прав на них.

Виды интеллектуальной собственности перечислены в п. 1 ст. 1225 ГК РФ, и среди них чертежи напрямую не упоминаются. Вместе с тем к интеллектуальной собственности согласно пп. 1 п. 1 ст. 1225 ГК РФ относятся произведения науки, литературы и искусства (объекты авторских прав), в числе которых называются и чертежи (п. 1 ст. 1259 ГК РФ). Однако следует иметь в виду, что чертежи в этом случае фигурируют в качестве объекта авторских прав не сами по себе, а как форма выражения произведений архитектуры, градостроительства или садово-паркового искусства.

По смыслу этой же нормы графические изображения выступают в качестве самостоятельного объекта авторских прав, а следовательно, и объекта интеллектуальной собственности в том случае, если они относятся к произведениям изобразительного искусства.

Поскольку в рассматриваемом случае чертеж является двухмерным графическим изображением детали определенного устройства, имеющей в этом устройстве функциональное назначение, то есть технического решения, полагаем, что он не может рассматриваться как самостоятельный объект авторских прав, так как имеет ценность не сам по себе, а как форма изображения соответствующего технического решения. Решения же технических задач не могут быть признаны объектом авторских прав (п. 5 ст. 1259 ГК РФ).

Технические решения, относящиеся к устройствам, выступают в качестве объектов интеллектуальной собственности, если они обладают признаками изобретения или полезной модели (п. 1 ст. 1225, п. 1 ст. 1350, п. 1 ст. 1351 ГК РФ) и отвечают условиям патентоспособности (п.п. 1, 2, 4 ст. 1350, п.п. 1, 2, 4 ст. 1351 ГК РФ).

Также в качестве объекта интеллектуальной собственности может защищаться и решение внешнего вида детали – промышленного изделия (промышленный образец), если по своим существенным признакам оно является новым и оригинальным (п. 1 ст. 1352 ГК РФ). Причем признаки, обусловленные исключительно технической функцией изделия, не являются охраняемыми признаками промышленного образца.

В любом случае исключительные права на изобретение, полезную модель и промышленный образец признаются и охраняются только в том случае, если эти изобретение, модель или образец прошли государственную регистрацию, удостоверенную выдачей правообладателю патента (п.  1 ст. 1232, ст. 1346, ст. 1353, ст. 1354 ГК РФ).

Следовательно, если такая регистрация не проводилась (в том числе и по причине того, что изобретение, полезная модель, промышленный образец не отвечают условиям патентоспособности), то исключительные права на эти объекты не возникают, и лицо, создавшее указанные объекты, не вправе требовать запрета их использования другими лицами.

При этом по смыслу п.п. 1-3 ст. 1358 ГК РФ использованием изобретения, полезной модели, промышленного образца признаются случаи реального применения запатентованных способов использования в устройствах запатентованных технических решений, введение в гражданский оборот или хранение для этих целей изделий, в которых использованы указанные РИД, продуктов, полученных с использованием запатентованного способа, и т.п.

Простая передача копии чертежа третьему лицу, на наш взгляд, не может рассматриваться как использование соответствующего РИД. Ведь, как уже отмечалось выше, в ситуации, изложенной в вопросе, чертеж не является самостоятельным объектом авторского права, исключительное право на тиражирование которого согласно п.  2 ст. 1270 ГК РФ принадлежит его правообладателю, а представляет собой лишь графическую форму отображения технического решения, помогающего понять его сущность.

Именно с такой позиции рассматриваются чертежи и изображения изобретений, полезных моделей, промышленных образцов (пп. 4 п. 2 ст. 1375, пп. 4 п. 2 ст. 1376, пп. 3 п. 2 ст. 1377 ГК РФ). Такие чертежи и изображения находятся в составе материалов заявки, подаваемой на получение патента, и являются доступными для ознакомления любому лицу после публикации сведений о выдаче патента (п. 2 ст. 1394 ГК РФ) с возможностью их копирования за дополнительную плату (п. 27.3 Административного регламента исполнения Федеральной службой по интеллектуальной собственности, патентам и товарным знакам государственной функции по организации приема заявок на изобретение и их рассмотрения, экспертизы и выдачи в установленном порядке патентов Российской Федерации на изобретение, утвержденного приказом Министерства образования и науки РФ от 29.10.2008 N 327, п.  23.2 Административного регламента исполнения Федеральной службой по интеллектуальной собственности, патентам и товарным знакам государственной функции по организации приема заявок на полезную модель и их рассмотрения, экспертизы и выдачи в установленном порядке патентов Российской Федерации на изобретение, утвержденного приказом Министерства образования и науки РФ от 29.10.2008 N 326, п. 24.2 Административного регламента исполнения Федеральной службой по интеллектуальной собственности, патентам и товарным знакам государственной функции по организации приема заявок на промышленный образец и их рассмотрения, экспертизы и выдачи в установленном порядке патентов Российской Федерации на изобретение, утвержденного приказом Министерства образования и науки РФ от 29.10.2008 N 325).

Также, по нашему мнению, чертеж детали, изготовляемой поставщиком, не может быть признан и таким объектом интеллектуальной собственности как секрет производства (ноу-хау). Ведь согласно ст. 1465 ГК РФ секретом производства (ноу-хау) признаются сведения любого характера (производственные, технические, экономические, организационные и другие) о результатах интеллектуальной деятельности в научно-технической сфере и о способах осуществления профессиональной деятельности, которые имеют действительную или потенциальную коммерческую ценность в силу неизвестности их третьим лицам, к которым у третьих лиц нет свободного доступа на законном основании, и обладатель таких сведений принимает разумные меры для соблюдения их конфиденциальности, в том числе путем введения режима коммерческой тайны.

При этом исключительное право на секрет производства действует до тех пор, пока сохраняется конфиденциальность сведений, составляющих его содержание. С момента утраты конфиденциальности соответствующих сведений исключительное право на секрет производства прекращается у всех правообладателей (ст. 1467 ГК РФ).

Из вышеизложенного следует, что исключительные права на секрет производства могут признаваться только в том случае, если соблюдаются одновременно несколько условий:

– наличие действительной или потенциальной коммерческой ценности сведений, составляющих секрет производства, в силу их неизвестности третьим лицам;

– принятие мер по соблюдению конфиденциальности;

– отсутствие у третьих лиц свободного доступа к секрету производства на законном основании.

Последний признак означает, что лица, не связанные соответствующими обязательственными отношениями с правообладателем по поводу использования секрета производства, могут получить информацию, составляющую секрет производства, только посредством осуществления несанкционированных действий либо в результате неосторожности самого правообладателя.

Как следует из вопроса, договор, заключенный между поставщиком и заказчиком, не предусматривал условий, касающихся предоставления доступа к секрету производства и о соблюдении конфиденциальности в отношении составляющих его сведений, чертежи деталей по условиям договора проходили обязательное согласование с заказчиком, и работа над ними велась силами технических специалистов как заказчика, так и поставщика, указанные чертежи были переданы поставщиком заказчику в составе документации, прилагаемой к деталям.

Иными словами, поставщик, не оговорив, что сведения, содержащиеся в разрабатываемых им чертежах, являются секретом производства, и не установив условия использования этих сведений заказчиком, сообщил ему эти сведения в процессе разработки чертежей и путем последующей их передачи. То есть эти сведения, даже если и были соблюдены иные условия признания их секретом производства, утратили свое значение как сведения конфиденциальные и в связи с этим не подлежат охране как объект интеллектуальной собственности.

Таким образом, учитывая все вышеизложенное, по нашему мнению, в рассматриваемом случае поставщик деталей не вправе запрещать заказчику передавать чертежи указанных деталей третьим лицам.

Тем не менее обращаем Ваше внимание на то, что окончательное решение относительно того, являются ли указанные в вопросе чертежи объектом интеллектуальной собственности, может вынести лишь суд, исходя из условий заключенного между сторонами договора, действий сторон при его исполнении и иных конкретных обстоятельств дела.



Ответ подготовил:

Эксперт службы Правового консалтинга ГАРАНТ

кандидат юридических наук Широков Сергей



Ответ прошел контроль качества



Все юридические консультации

Рабочая документация – определение, состав и разделы

Согласно положениям СНиП 11-01-95, рабочая документация (её состав) в сфере строительства предприятий, сооружений и зданий определяется государственными стандартами СПДС, однако при этом уточняется проектировщиком и заказчиком в ходе составления договора или контракта на проектирование. Отраслевые, республиканские и государственные стандарты в состав рабочей документации не входят. Также, в её состав не входят те чертежи типовых конструкций, узлов и изделий, на которые в чертежах рабочей документации содержаться ссылки. Но они, в зависимости от условий договора, тоже могут быть переданы заказчику. Состав предоставляемой рабочей документации для каждого проекта индивидуален, однако содержание целого ряда разделов составляет стандартный перечень для стадии Рабочая документация.

Содержание статьи

• Рабочая документация как стадия составления документации по проекту
• Регламентирование состава рабочей документации
  • История вопроса
  • Разделы рабочей документации
• Варианты комплектов рабочей документации
  • Генеральный план (ГП), а также объединённый раздел генерального плана и транспорта (ГТ)
  • Технология производства (ТХ)
  • Пожарная сигнализация (ПС, ГОСТ 25 1241-86)

Рабочая документация как стадия составления документации по проекту

Вся документация по проекту может быть представлена в виде пакетов, представляющих три стадии.

1. Эскизный проект (предпроектные проработки). Это этап разработки концепции будущего объекта с определением его основных технико-экономических характеристик. По эскизному проекту видно, как объект «посажен» на местности, каким будет его конструктивная схема и объёмно-пространственное решение. Эта стадия выделяется условно. Предпроектные проработки не всегда создаются при подготовке основных пакетов документов. Однако практики считают, что создание эскизного проекта позволяет сэкономить в дальней реализации массу времени, сил и ресурсов.
2. Проектная документация. В отличие от предыдущей стадии, это обязательный этап, который подлежит согласованию с государственными органами исполнительной власти. Результатом согласования становится разрешение на возведение объекта. Состав разрабатываемой проектной документации регламентируется ПП РФ № 87, однако фактический состав для каждого конкретного проекта будет индивидуален, поскольку уникальна специфика каждого проекта.
3. Рабочая документация. Здесь детально и максимально исчерпывающе разрабатываются те проектные решения, которые обозначались в предыдущей стадии. Рабочая документация включает спецификации, профили инженерных сетей, чертежи оригинальных узлов, и/или аксонометрические схемы. На этой стадии уже нет ряда разделов, представленных и исчерпанных в стадии проектной документации: ООС (перечня мероприятий, связанных с охраной окружающей среды), ПОС (проекта организации строительства), КЕО (свето-технических расчётов естественной освещённости и инсоляции), ИТМ (инженерных и технических мероприятий гражданской обороны) и других.

Данное соотношение двух обязательных форматов документации – проектной и рабочей – пришло на смену ранее действующим нормативам, которые предусматривали иной формат стадийности проектирования с включением в него фазы «ТЭО», фазы «Проект» и «Рабочий проект» (изменения на основании письма Министерства регионального развития РФ №19088-СК/08 – 22. 06.2009).

Сейчас (на основании ПП РФ N 87 «О составе разделов проектной документации и требованиях к их содержанию» – 16.02.2008) даётся определение рабочей документации, по которому к ней относится документация, разработанная с целью реализации технических, технологических и архитектурных решений в процессе строительства. Содержание и состав разрабатываемой рабочей документации зависят от требований заказчика (застройщика), которые, в свою очередь, зависят от степени детализации тех решений, которые содержатся в проектной документации, и включены в задание на проектирование.

Минрегион России, на основании ПП РФ №87, в связи с изменениями требований к разделам проектной документаций обнародовал свои рекомендации. Согласно им при проведении расчётов стоимости проектных работ принимается следующее распределение базовой цены проектирования:

• 40% – проектная документация,
• 60% – рабочая документация.

Эта базовая цена рассчитывается с использованием справочников цен на проектные работы с учётом стадии проектирования. Но указанное соотношение цен может быть скорректировано по договорённости заказчика и исполнителя, которые при принятии решения ориентируются на специфику объектов строительства и полноту разработки обоих типов документации. Также путём согласования между заказчиком (застройщиком) и исполнителем (лицом, осуществляющим подготовку документов) определяется процент базовой цены, если заданием предусмотрена параллельная разработка проектной и рабочей документации в полном или частичном объёмах. Здесь решение так же принимается на основе:

• функционально-технологических особенностей,
• архитектурной специфики,
• конструктивных подходов,
• инженерно-технических требований,
• степени детализации каждого элемента проектирования.

По упомянутой рекомендации Минрегиона России, в случае одновременной разработки обоих типов документации по инициативе заказчика и при согласии экспертной организации, документация может быть вынесена на рассмотрение государственной экспертизы. Структурная схема такой экспертизы предполагает следующую последовательность при представлении документации:

1. Проектная организация готовит градостроительную, предпроектную (эскизную) и проектно-сметную документации, с которой знакомится заказчик.
2. Заказчик передаёт пакет в экспертный совет при правительстве РФ, инициируя тем самым Государственную комплексную экспертизу.
3. Пакет документов последовательно проходит:
   • Главгосэкспертизу РФ,
   • Министерства РФ по делам гражданской обороны и ЧС, природных ресурсов, здравоохранения и соцразвития, промышленности и энергетики,
   • уполномоченные на проведение экспертизы федеральные органы исполнительной власти.
4. На основании экспертных мнений выдаётся сводное заключение по результатам проведения экспертизы.
5. Документация передаётся на утверждение, после чего, в случае успешного прохождения экспертизы, возвращается к заказчику, а, в случае появления замечаний, – передаётся на доработку проектной организации.

На заключительном этапе заказчик может вносить и свои замечания в подготовку документации, которая возвращается к заказчику после устранения недоработок.

Регламентирование состава рабочей документации

Стандарты СПДС и уточнения со стороны заказчика в задании на проектирование определяют состав разрабатываемой рабочей документации.

История вопроса

Такие термины как «рабочий проект», «рабочая документация» впервые были введены в СНиПах 1.02.01-85, сменив или видоизменив терминологический набор, в котором присутствовали термины «технорабочий проект», «технический проект», «рабочие чертежи» (стандарты СПДС, которые начали разрабатываться в семидесятых годах, распространялись и на «рабочие чертежи»).

СНиП 1.02.01-85 в части состава рабочей документации был близок ГОСТу 21.101-97, определяющему требования к проектной и рабочей документации, где в пункте 3.2 указывается, что в состав разрабатываемой рабочей документации при проектировании и строительстве зданий и сооружений в общем случае включаются:

• Предназначенные для произведения строительно-монтажных работ рабочие чертежи.
• Документация по ГОСТу 21.501 на строительные изделия.
• Эскизные чертежи нетиповых изделий по ГОСТу 21.114, которые выполняются по необходимости.
• Спецификации оборудования, материалов и изделий по ГОСТу 21.110.
• Другая предусмотренная СПДС документация.
• Сметная документация по установленным формам.

В ГОСТе Р 21.1101-2013, в описании системы проектной документации, пункт 4.2 с подпунктами посвящён рабочей документации, где в её состав включены рабочие чертежи, которые предназначены для проведения монтажных и строительных работ и прилагаемые к ним документы из основного комплекта. Здесь в основной комплект входят рабочие чертежи и схемы, предусмотренные стандартами СПДС. А к перечню прилагаемых документов относят:

• рабочую документацию, чертежи общих видов нетиповых изделий (эскизные чертежи), выполняемые по требованиям ГОСТа 21.114,
• спецификацию изделий, материалов, оборудования, выполняемую по ГОСТу 21. 110,
• опросные листы,
• локальную смету по соответствующим формам,
• габаритные чертежи оборудования, выполненные в соответствии с требованиями заводов-изготовителей и другие документы, конкретный состав которых уточняется заданием на проектирование.

В рабочих чертежах, путём указания ссылок на документы, допускается применение типовых конструкций, узлов и изделий с наличием в них рабочих чертежей, но ссылочные документы (включая чертежи и стандарты с чертежами в составе) к рабочей документации не относятся.

Разделы рабочей документации

Состав разрабатываемой рабочей документации в каждом конкретном проекте будет отличаться, но складывается он, как правило, из следующих разделов.

Основные разделы и их шифры (марки):

• Генеральный план (ГП).
• Транспорт (ТР).
• Объединённый раздел генерального плана и транспорта (ГТ).
• Автомобильные дороги (АД).
• Пути железнодорожные (ПЖ).
• Архитектурные решения (АР).
• Объединённый раздел архитектурных и конструктивных решений – архитектурно-строительные решения (АС).
• Технологические решения (ТХ).
• Интерьеры (АИ).
• Технологические коммуникации (ТК).
• Смета на объекты капитального строительства (СД1).
• Мониторинг цен материалов (СД2).
• Комплексная автоматизация (АК).

Разделы, связанные с конструктивными решениями и их шифры (марки):

• Железобетонные конструкции (КЖ).
• Фундаменты и железобетонные конструкции (КЖО).
• Металлические конструкции (КМ).
• Металлические конструкции деталировочные (КМД).
• Конструкции деревянные (КД).
• Статический расчёт (КРР).

Разделы, связанные с электроснабжением и их шифры (марки):

• Наружное электроснабжение (ЭС).
• Электроосвещение (ЭО).
• Наружное электроосвещение (ЭН).
• Силовое электрооборудование (ЭМ).
• Электроснабжение инженерных систем (ЭИС).

Разделы, связанные с водоснабжением и их шифры (марки):

• Гидротехнические решения (ГР).
• Наружные сети системы водоснабжения (НВ).
• Наружные сети системы водоотведения (НК).
• Совместный раздел наружных сетей водоснабжения и водоотведения (НВК).
• Совместный раздел внутренних сетей водоснабжения и водоотведения (ВК).

Разделы, связанные с воздухотоком, тепло- и холодоснабжением и их шифры (марки):

• Пылеудаление (ПУ).
• Вентиляция, кондиционирование и отопление (ОВиК).
• Теплоснабжение (ТС).
• Тепломеханика (ТМ).
• Холодоснабжение (ХС).
• Воздухоснабжение (ВС).

Разделы, связанные с паро- и газоснабжением и их шифры:

• Наружное газообеспечение (ГСН).
• Внутренне газообеспечение (ГСВ).
• Снабжение паром (ПС).

Разделы, связанные с защитными системами, телекоммуникациями и их шифры (марки):

• Радиофикация и телефония (РТ)
• Структурированные кабельные сети (СКС).
• Видеонаблюдение (ВН).
• Охранная сигнализация (ОС).
• Система контроля доступа и его учёта (СКУД).
• Спецпожаротушение (ПТ).
• Антикоррозийная защита (АЗ).
• Тепловая изоляция (ТИ).

Разделы рабочей документации можно представить в виде стандартизированных комплектов, которые могут быть откорректированы в зависимости от особенностей конкретного объекта.

Варианты комплектов рабочей документации

Ниже представлены несколько наиболее распространённых в практике комплектов рабочей документации для объектов производственного назначения.

Генеральный план (ГП), а также объединённый раздел генерального плана и транспорта (ГТ)

Генеральный план и транспортные сооружения (ГОСТы 21. 508-93 СПДС) в случае объединения рабочих чертежей в единый комплект по ГОСТу 21.204-93 СПДС.

Состав рабочей документации:

• рабочие чертежи генплана (основной комплект марки ГП) и в едином комплекте с сооружениями транспорта – основной комплект марки ГТ,
• эскизные чертежи общих видов для нетиповых изделий,
• ведомость потребностей в материалах (ГОСТы 21.110),
• ведомость объёмов монтажных и строительных работ (ГОСТы 21.110).

Основной комплект рабочих чертежей генплана:

• общие данные,
• планы: организации рельефа, благоустройства территории, земляных масс, инженерных сетей (сводный),
• разбивочный план,
• выносные фрагменты и элементы (узлы) (ГОСТы 21.101).

Рабочие чертежи, за исключением плана земляных масс, выполняются на инженерно-топографическом плане.

Технология производства (ТХ)

Рабочие чертежи по разделу технологических решений включают:

• задание на изготовление деталировочных чертежей технологических блоков, которые собирают организации, осуществляющие монтаж,
• чертежи для монтажа технологических трубопроводов и оборудования (основной комплект марки ТХ),
• чертежи специальных видов технологических трубопроводов,
• требования к созданию конструкторской документации для оборудования индивидуального изготовления (ГОСТы 15. 001-73), если данные требования не представлены в рабочем проекте.

Основной комплект рабочих чертежей ТХ-марки:

• общие данные,
• монтажная схема соединений,
• расположение оборудования и трубопроводов (чертежи),
• ведомость трубопроводов.

К основному комплекту прилагаются ведомости о потребностях в материалах (ГОСТы 21.109-80) и объёмах монтажных работ (ГОСТы 21.111-84), а также – спецификация оборудования (ГОСТы 21.110-82).

Архитектурные решения (АР, ГОСТ 21.501-93 СПДС)

Для архитектурных решений рабочие чертежи строительно-монтажных работ выполняются в составе основных комплектов с присвоением марки по ГОСТу 21.101. При необходимости, по ним составляется спецификация оборудования (ГОСТы 21.110). На строительно-архитектурных чертежах указываются значения точности геометрических параметров конструкций, сооружений, зданий (ГОСТы 21.113). Требования по величине точности для функциональных геометрических параметров соотносятся с требованиями по величине точности при изготовлении и установке элементов конструкций, разбивки осей путём расчёта по ГОСТу 21780.

Основной комплект рабочих чертежей АР-марки:

• общие данные,
• планы этажей, технического подполья, подвала, технического этажа, чердака,
• фасады,
• разрезы,
• планы полов,
• план крыши (кровли),
• схемы расположения сборных перегородок и их элементов,
• схемы расположения оконных проёмов и элементов заполнения, а также других проёмов,
• выносные фрагменты, элементы (узлы)
• спецификации к схемам расположения (ГОСТы 21.101).

При объединении строительных и архитектурных решений принимается состав АС.

Пожарная сигнализация (ПС, ГОСТ 25 1241-86)

Рабочие чертежи, по которым производятся строительно-монтажные работы по созданию пожарной защиты, объединяют в основные комплекты по маркам ПС (пожарная сигнализация), ПТ (пожаротушение), ОС (охранно-пожарная и охранная сигнализация). Возможны и другие маркировки – например, АПТ (автоматизированная система пожаротушения, дымоудаления) и др.

Основной комплект рабочих чертежей ПС-марки:

• общие данные,
• выкопировка из генплана, ситуационный план,
• план помещений, узлов управления станции пожаротушения,
• план защищаемых зданий и сооружений (при необходимости – с разводками трубопроводов и кабельными проводками),
• план защищаемых зданий, сооружений с наружными трассами трубопроводов,
• план разводок кабелей, проводов, трубопроводов, расстановки оборудования в защищаемых помещениях, в помещениях узлов управления, насосных станций и пожарных постов, а также – при необходимости – схемы трубопроводов и оборудования насосных станций.
• план заземления,
• разрезы, сечения,
• принципиальная электрическая схема контроля и управления,
• схема электрических соединений, подключений и – при необходимости – общие электросхемы пожарной сигнализации,
• кабельный журнал.

Кроме этого при необходимости в комплект включаются:

• функциональные и структурные схемы АУП,
• ведомость заполнения кабелями труб,
• трубозаготовительная ведомость,
• общие виды (чертежи) нетиповых конструкций и оборудования.

Основные комплекты можно разделять по видам пожаротушения (сигнализации), по видам монтажных работ, по очередям строительства на несколько разных основных комплектов.

Качество рабочей документации

Как оценить качество рабочей документации разобрано в видео ниже. Советуем с ним ознакомиться для более глубокого понимания.

Состав проекта и какие чертежи входят в проект

30.07.2018

Создание проекта дома – важный этап строительства. Отсутствие проекта может привести к катастрофическим последствиям, а именно:

• неправильный расчет нагрузок здания;
• перерасход материалов;
• непредвиденные затраты;
• срыв сроков строительства.

Основные разделы проекта нового дома

Проектная документация – Это набор чертежей, являющихся одним из основных документов для строительства. К обязательным разделам такого комплекта относятся следующие разделы:

1. Конструктивный (КР) – в него включают чертежи конструкторских решений всех несущих конструкций, фундамента, а также особенности строительных систем и устройства полов. Здесь же отмечают количество и необходимые рабочие характеристики используемых строительных материалов;

2. Архитектурный раздел (АР) содержит сведения об архитектурных элементах возводимого дома, разрезы, чертежи фасадных элементов.

В него также включают поэтажный план, схемы крыши, ведомость дверных и оконных проемов, а также общую информацию по строительству дома. Перечисленные документы всегда включают в комплект проекта дома, что регламентировано в действующих нормативных документах.

К дополнительным разделам проектной документации обычно относят чертежи систем водоснабжения, водоотведения, электрических и других коммуникаций. Для строительства небольших загородных домов часто используются эскизные проекты, которые не являются полным комплектом проектной документации здания. В них указываются поэтажные планы, чертежи фасадов, а также общие сведения. Лучше отдавать предпочтение проекту с полным архитектурным разделом, что связано с нюансами и конструктивными особенностями при строительстве любых сооружений, даже летних дачных домиков.

Проектная документация и ее состав

Архитектурно-строительные решения (АС)

Этот раздел документации представлен двумя разделами: архитектурные решения и конструктивные решения, АР и КР, соответственно. Все документы этого пункта оформляются в формате АЗ на бумажных носителях. Документ заверяется синей печатью и должен быть составлен в единственном экземпляре.

Рабочие чертежи марки АР (архитектурные решения)

Для данного раздела оформляется несколько пунктов:

• генеральный план;
• разбивочныйплан осей;
• пояснительная записка;
• оформление общих данных об объекте;
• маркировочный план;
• кладочные планы;
• все фасады возводимого сооружения с обязательным добавлением отметок высот;
• план кровли;
• при наличии – характеристики дымоходов, вентиляционных каналов;
• экспликации напольных покрытий;
• все разрезы проектируемого дома;
• характеристики оконных и дверных проемов;

Чертежи архитектурного раздела содержат информацию о расположении дверей, окон, вентиляционных шахт, печных и каминных дымоходов. Здесь также указываются параметры всех конструктивных узлов, толщина стеновых блоков и высоты этажей.

Рабочие чертежи марки КР

Информация этого раздела необходима для грамотного и успешного исполнения составленного проекта. Блок конструктивных решений содержит указанные данные:

• общие сведения о возводимом сооружении;
• схемы расположения основания или фундамента с указанием мест размещения, глубины заложения и точных размеров;
• данные при расчете материалов кладочного типа;
• подробная спецификация материалов;
• детальные эскизы и чертежи;
• схема перемычек и перекрытий;
• технические указания и размеры строительных конструкций.

В зависимости от варианта возводимого здания и типа конструктивных элементов, которые заложены в проект, будет составляться комплектация чертежных документов КР.

Дополнительные разделы

Отопление вентиляция, водоснабжение канализация, электрооборудование

Помимо обязательных разделов, проектная документация может содержать дополнительные пункты. Например, в некоторых случаях в основной документ может быть включен раздел обустройства инженерных коммуникаций.Он содержит следующую информацию:

1. схемы монтажа и подключения систем канализации, водоснабжения. Здесь указывается их тип – централизованные или индивидуальные, пояснение выбора, а также прикладываются поэтажные планы;
2. схема отопительной системы с обоснованием выбора в пользу индивидуального подключения или централизованного отопления и добавлением теплотехнического расчета;
3. проект системы электроснабжения с планами расположения электрической проводки, фурнитуры и дополнительного оборудования;
4. спецификации необходимых для строительства материалов, оборудования и других изделий.

Этот раздел обычно добавляется по желанию заказчика – в зависимости от сложности упомянутых инженерных систем. Для некоторых типовых проектов есть готовые разделы ИС, стоимость которых не включена в цену проектной документации АР и КР.

Архитектурный паспорт

Паспорт архитектурный при проектировании зданий не предусмотрен обязательным проектом в КР и АР. Его включение в проектную документацию оплачивается дополнительно. Наличие этого документы дает возможность более быстрого оформления разрешения на строительство, что связано с наличием в архитектурном паспорте комплекта документов, обязательных для предъявления в Комитет градостроительства и архитектуры или другие уполномоченные органы.

Допустимо ли внесение изменений в готовые проектные разделы?

Наличие готового проекта допускает внесение изменений. Но подобные дополнения требуют оценки рентабельности корректировки проектной документации. При изменении конструктива готовый расчет нужно будет также актуализировать, что может привести к удорожанию стоимости проекта строительных работ. В некоторых случаях более оптимальным вариантом является подготовка нового комплекта проектной документации.

Типы чертежей для проектирования зданий

1 Введение 2 Исполнительные чертежи и отчетные чертежи 3 Сборочные чертежи 4 Блочный план 5 Чертежи компонентов 6 Концептуальные чертежи/эскизы 7 Строительные чертежи/рабочие чертежи 8 Конструктивные чертежи 9 Детальные чертежи 10 Электрический чертеж 11 фасадов 12 Планы этажей 13 Технический чертеж 14 Чертежи расположения/чертежи общего вида 15 Монтажные чертежи 16 План расположения 17 Перспектива 18 Производственный чертеж 19 Чертеж в масштабе 20 Чертежи в разрезе 21 Чертежи 22 План участка 23 Технические чертежи 24 Другие типы рисунков 25 Другие значения 26 Похожие статьи по проектированию зданий

В процессе проектирования и строительства зданий можно использовать множество различных типов чертежей. Некоторые из наиболее часто используемых типов рисунков перечислены ниже со ссылками на статьи, содержащие дополнительную информацию.

Смотрите также: Видео обзор различных видов рисунков.

А: Виды проекции.

В строительных проектах обычно вносятся изменения во время строительства из-за обстоятельств, возникающих на месте. В результате обычно составляются исполнительные чертежи либо в процессе строительства, либо после завершения строительства, чтобы отразить то, что фактически было построено.

Подрядчик, как правило, отмечает изменения в чертежах «окончательного вопроса строительства» на месте красными чернилами, и затем группа консультантов может использовать их для создания отчетных чертежей, показывающих завершенный проект.

Для получения дополнительной информации см. исполнительные чертежи и отчетные чертежи.

Сборочные чертежи можно использовать для представления элементов, состоящих из более чем одного компонента. Они показывают, как компоненты соединяются друг с другом, и могут включать в себя ортогональные планы, разрезы и фасады или трехмерные виды, показывающие компоненты в сборе, или вид в разобранном виде, показывающий взаимосвязь между компонентами и то, как они сочетаются друг с другом.

Для получения дополнительной информации см. Сборочный чертеж и вид в разобранном виде.

Блок-планы обычно показывают расположение проекта по отношению к картам артиллерийского обследования. Условные обозначения используются для изображения границ, дорог и других деталей. В зависимости от размера проекта рекомендуемые масштабы:

• 1 : 2500
• 1 : 1250
• 1 : 500

Для получения дополнительной информации см. Блочный план.

Как правило, компоненты являются «автономными» и поставляются от одного поставщика, как правило, полный блок, предоставляемый этим поставщиком, а не его составные части. Чертежи компонентов содержат подробную информацию об отдельных блоках. Они могут быть нарисованы в больших масштабах, например; 1:10, 1:5, 1:2, 1:1 и так далее. Они могут включать такую ​​информацию, как размеры компонентов, конструкция, допуски и т. д.

Для получения дополнительной информации см.: Чертеж компонента.

Концептуальные чертежи или эскизы — это рисунки, часто от руки, которые используются как быстрый и простой способ изучения первоначальных идей дизайна. Они не предназначены для того, чтобы быть точными или окончательными, это просто способ исследования и передачи принципов дизайна и эстетических концепций.

Для получения дополнительной информации см. Концептуальный чертеж.

Рабочие чертежи или строительные чертежи содержат размерную графическую информацию, которую можно использовать; подрядчиком для строительства объекта или поставщиками для изготовления компонентов объекта или для сборки или установки компонентов. Наряду со спецификациями и спецификациями или графиками работ они составляют часть «производственной информации», которая подготавливается проектировщиками и передается строительной бригаде для реализации проекта.

Дополнительную информацию см. в Строительном и рабочем чертежах.

Дизайнерские чертежи используются для разработки и передачи идей о разрабатываемом дизайне. На ранних стадиях они могут просто продемонстрировать клиенту способность конкретной группы дизайнеров взяться за проектирование. Затем их можно использовать для разработки и передачи брифа, исследования потенциальных мест и оценки вариантов, превращения утвержденной идеи в согласованный и скоординированный дизайн и т. д.

Подробнее см.: Конструктивные чертежи.

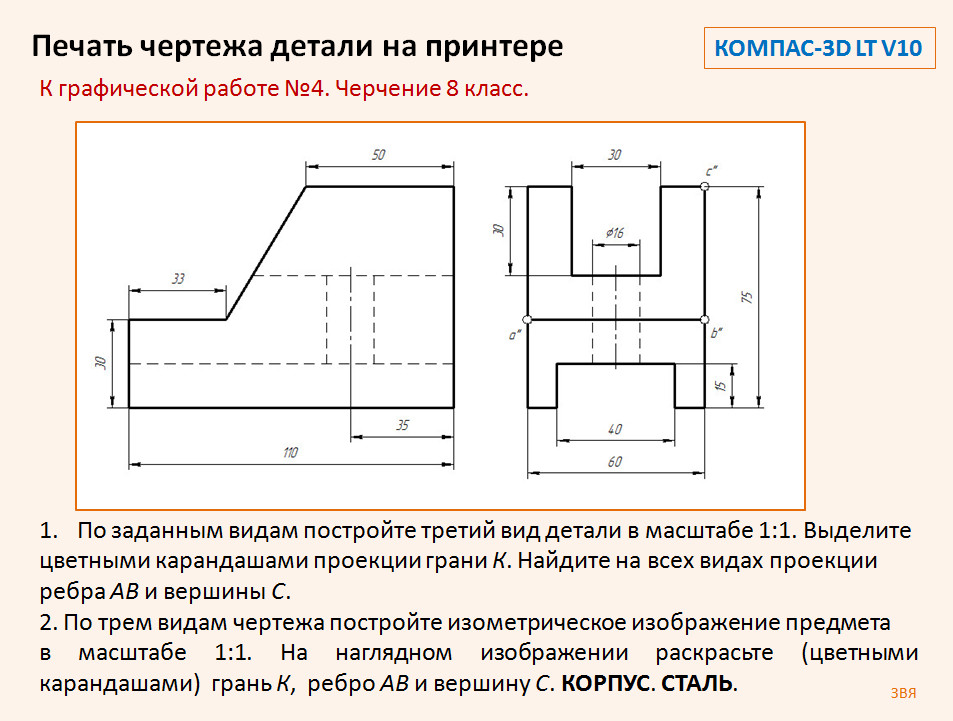

Детальные чертежи содержат подробное описание геометрической формы части объекта, например, здания, моста, туннеля, машины, завода и т. д. Как правило, это крупномасштабные чертежи, на которых подробно показаны части, которые могут быть менее подробно включены в чертежи общего вида.

Для получения дополнительной информации см. Детальный чертеж.

Электрический чертеж, также известный как электрическая схема, представляет собой тип технического чертежа, который обеспечивает визуальное представление и информацию, относящуюся к электрической системе или цепи. Они используются для передачи технического проекта электрикам или другим рабочим, которые будут использовать их для помощи в установке электрической системы.

Для получения дополнительной информации см. Электрические схемы.

Термин «фасад» относится к орфографической проекции внешних (а иногда и внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания. Поскольку здания редко представляют собой простые прямоугольные формы в плане, чертеж фасада представляет собой проекцию под первым углом, которая показывает все части здания, если смотреть с определенного направления, с плоской перспективой. Как правило, фасады производятся для четырех направлений, например, север, юг, восток, запад.

Для получения дополнительной информации см.: Фасады.

Планы этажей — это форма орфографической проекции, которую можно использовать для отображения расположения комнат внутри зданий, если смотреть сверху. Они могут быть подготовлены как часть процесса проектирования или для предоставления инструкций по строительству, часто связанных с другими чертежами, графиками и спецификациями.

Подробнее см. : План этажа.

Инженерный чертеж — это тип технического чертежа, используемый для определения требований к инженерным продуктам или компонентам. Как правило, цель инженерного чертежа состоит в том, чтобы четко и точно отразить все геометрические особенности продукта или компонента, чтобы производитель или инженер могли изготовить требуемый элемент.

Для получения дополнительной информации см.: Инженерный чертеж.

Чертежи общего вида (общие чертежи, иногда называемые чертежами местоположения) представляют общую композицию объекта, такого как здание. В зависимости от сложности здания для этого, вероятно, потребуется несколько различных проекций, таких как планы, разрезы и фасады, которые могут быть распределены по нескольким различным чертежам.

Для получения дополнительной информации см.: Общий вид.

Монтажные чертежи представляют информацию, необходимую специалистам для монтажа части работ. Это может быть особенно важно для сложных установок, таких как технические помещения, центры обработки данных, системы вентиляции, полы с подогревом и т. д.

Для получения дополнительной информации см. Монтажный чертеж.

План местности — это вспомогательный документ, который может потребоваться органу планирования как часть заявки на планирование. План расположения дает иллюстрацию предлагаемого развития в окружающем его контексте.

Для получения дополнительной информации см. План местоположения.

Рисование в перспективе — это метод изображения трехмерных объемов и пространственных отношений, основанный на уровне глаз и точке (или точках) схода наблюдателя. Это может дать реалистичное представление о том, как будет выглядеть объем или пространство в реальности.

Построение перспективных чертежей зданий чрезвычайно сложно, но в последнее время оно значительно упростилось благодаря развитию автоматизированного проектирования (CAD), информационного моделирования зданий (BIM) и других форм компьютерных изображений (CGI).

Чтобы узнать больше о перспективе, см.: Происхождение перспективы.

Производственные чертежи иллюстрируют, как производить продукт, предоставляя информацию о размерах, материалах, отделке, необходимых инструментах, методах сборки и т.д. Они используются в качестве справочных документов рабочими и их руководителями в цехе или на производственной линии для производства необходимой продукции.

Для получения дополнительной информации см. Производственный чертеж.

Чертеж в масштабе — это общий термин, используемый для описания любого чертежа, который иллюстрирует предметы меньше (или больше) их фактического размера. Обычно это необходимо, когда элементы настолько велики или малы, что нецелесообразно или неудобно рисовать их в реальном размере.

Для получения дополнительной информации см. Чертеж в масштабе.

Чертеж в разрезе показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости. Это может быть полезно, так как дает представление о пространствах и окружающих конструкциях (обычно в вертикальной плоскости), что может выявить отношения между различными частями зданий, которые могут быть не видны на чертежах в плане.

Для получения дополнительной информации см.: Чертежи в разрезе.

Производственные чертежи могут быть подготовлены подрядчиками, субподрядчиками, поставщиками, производителями или производителями. Как правило, они относятся к готовым компонентам и показывают, как их следует изготавливать или устанавливать. Они берут проектные чертежи и спецификации, подготовленные проектной группой, и разрабатывают их, чтобы показать в деталях, как компонент будет фактически изготовлен, изготовлен, собран или установлен.

Дополнительную информацию см. в рабочем чертеже.

План территории представляет собой крупномасштабный чертеж, показывающий всю территорию существующей или планируемой застройки. Планы участков, наряду с планами местоположений, могут быть необходимы для планирования приложений. В большинстве случаев планы площадок составляются после серии кабинетных исследований и обследований площадок.

Для получения дополнительной информации см. План объекта.

Термин «технический рисунок» имеет очень широкое значение и относится к любому рисунку, на котором показано, как что-то функционирует или как оно построено. Технические рисунки предназначены для передачи одного определенного значения, в отличие от художественных рисунков, которые являются выразительными и могут быть интерпретированы различными способами. Большинство чертежей, подготовленных во время проектирования и строительства зданий, можно считать техническими чертежами.

Для получения дополнительной информации см.: Технический чертеж.

• Титульный план.
• Детали строительных работ.
• чертежи изготовителей

Слово «вытяжка» может также означать: «Механизированные методы извлечения цилиндра или, чаще, листа стекла из расплава. Листы вытягивали из резервуарных печей с помощью оборудования, которое захватывало слой стекла, когда оно начинало затвердевать». См. Археологические свидетельства обработки стекла, Руководство по восстановлению, анализу и интерпретации доказательств, опубликованное Historic England в 2018 году.

• Строительный чертеж.
• Рабочий чертеж.
• Детальный чертеж.
• Доска для рисования.
• План этажа.
• Конструктивные чертежи.
• Исполнительные чертежи и отчетные чертежи.
• Чертеж в разрезе.
• Чертеж в масштабе.
• План расположения участка.
• Символы на архитектурных чертежах.
• Инженерный чертеж.
• Чертеж общего вида.
• Фасады.
• Технический чертеж.
• Типы моделей зданий.
• Производственный чертеж.
• План участка.
• Магазинные чертежи.
• Титульный план.
• Типы бумаги.
• Типы проекции.
• Концептуальный чертеж.
• Чертеж компонента.
• Визуализация.

Процесс проектирования: сила рисования в архитектуре

Резюме:  В профессии архитектора рисование играет важную роль в процессе проектирования. Ручной рисунок, от схематического до высокотехнологичного, придает ценность каждому архитектурному проекту, позволяя нам быстро исследовать идеи и передавать замысел. Разработка деталей, анализ участка, организация пространства, даже исследование деталей конструкции — все это эффективно выполняется в линейной работе эскиза.

---

Автор: Венди Уилер Мартинес, AIA

Мое личное восхищение ручным рисованием и набросками — это то, что изначально привлекло меня к архитектуре. Во время моего формального обучения дизайн покорил мое сердце и занял центральное место. Рисование стало скорее инструментом для изучения моих дизайнерских идей и выражения предлагаемых решений. В конце концов я понял, что прогресс в моей технике рисования был оценен окружающими. Это вызвало больше стимулов для экспериментов с разными стилями и разными средствами, а также для обучения у других, разделяющих эту дисциплину. Когда пришло время стать профессионалом в области архитектуры, эскизы в моем портфолио открыли первую дверь.

«Пусть тот, кто достиг такого многого, что научился рисовать, знает, что он владеет великим сокровищем».  ~Микеланджело

Я полагаю, что личный контекст, в котором человек читает эту цитату Микеланджело, влияет на их восприятие ее определения, как и на меня. Рисование — это инструмент для мысли, для творчества, для изобретательства. Это метод решения проблем — изучение и документирование эволюции идеи. Рисование может фиксировать время и записывать воспоминания. Это визуальная коммуникация: средство выражения. Для тех, кто рисует, он учит нас видеть, наблюдать, воспитывая наше зрительное восприятие через исследование формы, света, текстуры, расстояния и перспективы.

В профессии архитектора рисование играет важную роль в процессе разработки проекта. Создаются различные типы чертежей – схематические в начале проекта и высокотехнологичные в конце. В ходе этого процесса изучаются, передаются и представляются идеи дизайна, а также должны передаваться различные уровни информации. Ручное рисование, несмотря на то, что технологические возможности создания похожих изображений оспариваются, приносит ценность каждому проекту. Я бы сказал, что эффективность эскиза несравнима, если принять во внимание его эффективность и, возможно, даже его красоту.

Ручной набросок, используемый в качестве метода решения проблем, позволяет быстро исследовать многочисленные возможности. Разработка деталей, анализ участка, организация пространства внутри здания, даже исследование деталей конструкции — все это эффективно выполняется в линейной работе эскиза.

Project Parti

Разработка parti — концепции архитектурного проекта — часто достигается с помощью многочисленных диаграмм, которые анализируют форму, пространство, ориентацию, контекст и многое другое. Эти рисунки, как правило, свободные по стилю, начинают часто сложный дизайн с абстрактным предложением.

Анализ участка и планирование

Анализ участка проекта часто документируется с помощью наложенных эскизов диаграмм, иллюстрирующих направления ветра, пути солнца, топографию и рельеф местности, растительность и ландшафт, инфраструктуру, контекстуальные отношения, направления и многое другое. Эта визуальная информация начинает определять застраиваемую область и ориентацию для размещения здания. Эскизы планирования участка следуют за этим упражнением и быстро изучают различные концепции развития в пределах определенной области.

Планирование пространства

Программные диаграммы и упражнения по планированию пространства изучаются с помощью свободных пузырьковых набросков, которые представляют пространственные отношения и иерархии, схемы выхода и перемещения, а также вертикальное наложение. Этот метод позволяет дизайнеру иллюстрировать программу проекта в двухмерных схемах, быстро обращая внимание на удачные решения. Эти пузырьковые наброски развивают ранние предложения плана этажа.

Проектирование зданий

Концептуальные секции здания изучаются с помощью эскизов, учитывающих высоту от пола до этажа, глубину конструкции, вертикальную циркуляцию и возможные стратегии дневного освещения. Эскизы фасадов зданий фиксируют первоначальные идеи стиля, пропорций, материалов экстерьера и цвета. В сочетании эти иллюстрации обеспечивают полезный анализ для учета при расчете массы здания, конструкции крыши, наружных окон и т. д.

Детали

Ручные эскизы эффективны для решения проблем с деталями конструкции. Можно быстро создать ряд иллюстраций, включающих различные идеи, которые приводят к единому решению. Эволюция процесса обеспечивает документированные анализы, которые затем можно сравнить, чтобы найти лучшее решение.

Мне повезло, что меня побудили продолжить практику рисования от руки в качестве архитектора. Это обеспечило мне постоянный баланс художественного самовыражения, который привел меня к профессии и предоставил много возможностей на протяжении многих лет. Это вызвало улыбки на лицах и принесло радость в мою работу. Еще раз размышляя над словами Микеланджело выше, мое «сокровище» — это сочетание этих преимуществ.

52.236-21 Спецификации и чертежи для строительства.

Как указано в 36.521, вставьте следующий пункт:

Спецификации и чертежи для строительства (февраль 1997 г. )

      (a) Подрядчик должен хранить на рабочей площадке копию чертежей и спецификаций и должен в любое время предоставлять Доступ к нему сотрудника по контрактам. Все, что упомянуто в спецификациях и не показано на чертежах, или показано на чертежах и не упомянуто в спецификациях, имеет такое же значение, как если бы оно было показано или упомянуто в обоих случаях. В случае расхождений между чертежами и спецификациями преимущественную силу имеют спецификации. В случае несоответствия в цифрах, на чертежах или в спецификациях вопрос должен быть незамедлительно передан на рассмотрение Сотруднику по контрактам, который незамедлительно вынесет решение в письменной форме. Любая корректировка Подрядчиком без такого определения осуществляется на его собственный риск и за счет. Сотрудник по контрактам должен время от времени предоставлять такие подробные чертежи и другую информацию, которую считает необходимой, если не указано иное.

      (b) Везде, где в спецификациях или на чертежах используются слова «указанный», «требуемый», «заказанный», «назначенный», «предписанный» или подобные слова, следует понимать, что « подразумевается указание», «требование», «приказ», «назначение» или «предписание» должностного лица по контрактам, и аналогичным образом слова «одобрено», «приемлемо», «удовлетворительно» или подобные слова означают « одобрено», или «приемлемо», или «удовлетворительно» Ответственного за заключение контракта, если прямо не указано иное.

      (c) Там, где используются слова «как показано», «как указано», «как подробно» или слова аналогичного значения, следует понимать, что ссылка делается на чертежи, прилагаемые к настоящему контракту, если не указано иное. Слово «при условии», используемое здесь, следует понимать как означающее «предоставить на месте», то есть «предоставить и установить».

      (d) Производственные чертежи означают чертежи, представленные Правительству Подрядчиком, субподрядчиком или любым субподрядчиком более низкого уровня в соответствии с контрактом на строительство, на которых подробно показано (1) предлагаемое изготовление и сборка конструктивных элементов, и (2) установка ( т. е. приспособление и детали крепления) материалов или оборудования. Он включает чертежи, схемы, планы, схемы, описательную литературу, иллюстрации, графики, данные о производительности и испытаниях и аналогичные материалы, предоставленные подрядчиком для подробного объяснения конкретных частей работы, требуемых контрактом. Правительство может дублировать, использовать и раскрывать любым способом и для любых целей рабочие чертежи, предоставленные по настоящему контракту.

      (e) Если для настоящего контракта требуются рабочие чертежи, Подрядчик должен согласовать все такие чертежи и проверить их на предмет точности, полноты и соответствия требованиям контракта и указать свое одобрение в качестве доказательства такого согласования и проверки. Рабочие чертежи, представленные Сотруднику по контрактам без подтверждения одобрения Подрядчика, могут быть возвращены для повторной подачи. Сотрудник по контрактам укажет на одобрение или неодобрение рабочих чертежей и, если они не будут одобрены в представленном виде, укажет на это причины правительства. Любая работа, выполненная до такого утверждения, осуществляется на риск Подрядчика. Утверждение Сотрудником по контрактам не освобождает Подрядчика от ответственности за любые ошибки или упущения в таких чертежах, а также от ответственности за соблюдение требований настоящего контракта, за исключением изменений, описанных и утвержденных в соответствии с пунктом (f) настоящего пункта. .

      (f) Если рабочие чертежи показывают отклонения от требований контракта, Подрядчик должен описать такие отклонения в письменной форме, отдельно от чертежей, во время подачи. Если Сотрудник по контрактам одобряет любое такое изменение, Сотрудник по контрактам издает соответствующую модификацию контракта, за исключением того, что, если изменение незначительное или не влечет за собой изменение цены или времени исполнения, модификация не требуется.

      (g) Подрядчик должен представить Ответственному за заключение контракта на утверждение четыре копии (если не указано иное) всех рабочих чертежей, требуемых в соответствии с различными заголовками этих спецификаций. Три комплекта (если не указано иное) всех рабочих чертежей будут сохранены Сотрудником по контрактам, а один комплект будет возвращен Подрядчику.

(Конец пункта)

Альтернатива I ( апрель 1984) . Если требуются документальные рабочие чертежи и воспроизводимые рабочие чертежи, добавьте следующие предложения к параграфу (g) основного пункта:

По завершении работ по настоящему контракту Подрядчик должен предоставить полный комплект всех рабочих чертежей в качестве окончательного одобренный. На этих чертежах должны быть показаны все изменения и исправления, сделанные до момента завершения и приемки оборудования.

Альтернативный II ( апрель 1984) . Когда требуются заводские чертежи, а воспроизводимые рабочие чертежи не нужны, к параграфу (g) основного пункта добавляются следующие предложения:

По завершении работ по настоящему контракту Подрядчик должен предоставить завершите, вставив желаемое количество ] наборов отпечатков всех рабочих чертежей, как окончательно утверждено. На этих чертежах должны быть показаны изменения и исправления, внесенные до момента завершения и приемки оборудования.

Разница между проектными чертежами и рабочими чертежами

Как рабочие чертежи, так и проектные чертежи являются неотъемлемой частью проектирования и изготовления различных проектов, от трубопроводов и плит до мостов, коммерческих и промышленных разработок. Хотя рабочие чертежи металлоконструкций и проектные чертежи часто путают как одно и то же, они играют совершенно разные, но одинаково важные роли в процессе строительства. Дизайнерские чертежи используются на ранней стадии разработки дизайна как средство для передачи дизайнерских идей и предложений. Для сравнения, заводские чертежи содержат детали, необходимые изготовителю во время изготовления, сборки, установки и монтажа, такие как указанный материал, типы сварных швов и соединения.

Что такое проектные чертежи?

Проектные чертежи выполняются в качестве первого шага на этапе проектирования. Обычно это эстетические концепции или визуализации, которые отражают идеи клиента и намерения дизайнеров. В подготовке проектных чертежей могут участвовать различные специалисты, в том числе архитекторы, инженеры, подрядчики и поставщики. Они позволяют архитектору или дизайнеру передавать свои концепции и видение подрядчикам, строителям и производителям. Как правило, проектные чертежи содержат следующую информацию:

• Внутренние и внешние фасады
• 3D визуализация интерьера и экстерьера
• Планы этажей
• План участка
• Дизайн-макет
• Эстетические элементы, такие как цвета, текстуры и некоторые материалы
• Конструкция соединения

Что такое цеховые чертежи?

Рабочие чертежи (также известные как производственные чертежи) представляют собой подробные планы, отражающие замысел проекта. Они предоставляют производителям информацию, необходимую для производства, изготовления, сборки и установки всех компонентов конструкции. Сюда входят требуемые материалы и размеры, а также пояснения по сборке, установке и монтажу. Как правило, за создание рабочих чертежей отвечают инженеры, деталировщики по стали, моделисты по стали и изготовители. Как правило, они включают следующую информацию:

• Информация, необходимая для изготовления, например, размеры и специальные инструкции, включая детали подключения
• Применимые производственные стандарты
• Информация по установке и монтажу
• Размеры, требующие проверки на месте
• Сравнение со строительной документацией для утверждения архитектором или инженером
• Примечания об изменениях в строительной документации для утверждения архитектором или инженером.

Почему рабочие чертежи важны

Точные и точные чертежи изготовления металлоконструкций необходимы и могут помочь:

• Обеспечьте четкую связь между архитектором или дизайнером, заказчиком и производителем.
• Обеспечьте беспрепятственный процесс изготовления, поскольку нет необходимости останавливать производство для подтверждения недостающих деталей или размеров. Таким образом, рабочие чертежи помогают ускорить сроки строительства.
• Предоставьте изготовителю достаточную информацию, чтобы убедиться, что стальные элементы структурно прочны и соответствуют всем необходимым стандартам безопасности, качества и проекта.
• Сократите или даже устраните переделок при изготовлении, решая проблемы и конфликты на ранней стадии. Таким образом, исключаются ненужные затраты на дополнительную рабочую силу и материалы.

Как проектные чертежи преобразуются в рабочие чертежи

В последнее время из-за давления на инженеров, а также сокращения бюджета качество результатов проектирования было ниже желаемого. Точное преобразование проектных чертежей в рабочие чертежи — это не просто вставка размеров в проектные чертежи; требуется гораздо больше информации и опыта. Вот почему важно иметь правильную команду экспертов с соответствующими техническими знаниями, которые могут расшифровать замысел проекта и воплотить концепцию проекта в жизнь. Специалисты по сборке металлоконструкций должны иметь возможность брать проектные чертежи и интегрировать их в 3D-модель, выявляя и устраняя проблемы и несоответствия, чтобы создавать высокоточные 2D-рабочие чертежи, обеспечивающие производство высочайшего качества.

Заключение

Проектные чертежи и рабочие чертежи играют важную роль в жизненном цикле металлоконструкций, будь то мост, стадион, резервуар или трубопровод. Дизайнерские чертежи позволяют архитектору или инженеру сообщить свое видение проекта. В то время как заводские чертежи содержат подробные инструкции и спецификации, необходимые изготовителю для обеспечения структурно прочной стальной конструкции с точностью до миллиметра. Точный перевод проектных чертежей в рабочие чертежи требует огромных навыков и опыта. Инновационное программное обеспечение DBM Vircon и набор технологически продвинутых программ могут преобразовать замысел проектирования высокого уровня в рабочий набор инструкций по изготовлению. Благодаря оптимизации проектов на ранних стадиях услуги DBM Vircon имеют решающее значение для выявления и решения любых проблем в процессе проектирования на ранней стадии, что гарантирует выполнение проекта в соответствии с графиком и бюджетом.

Свяжитесь с DBM Vircon по поводу вашего следующего проекта

Извините, CV/резюме не принимаются через общую контактную форму. Пожалуйста, посетите страницу Работа в DBM Vircon  , чтобы выразить свою заинтересованность.

Свяжитесь с нами

Члены нашей команды по всему миру свяжутся с вами в ближайшее время, чтобы обсудить ваш следующий проект.

СШАКанадаАвстралияНЗЕвропа

Linkedin-in Facebook-f YouTube

Вернуться к статистике

Похожие статьи

Рабочие чертежи, строительные чертежи и исполнительные чертежи

Если вы работаете в отрасли AEC, то вы, должно быть, довольно часто слышали термины «строительные чертежи», «рабочие чертежи» и «исполнительные чертежи».

Цеховые чертежи, строительные чертежи и исполнительные чертежи: в чем разница между этими терминами?

• Введение
• Строительные чертежи
  • Что такое рабочий чертеж?
  • Компоненты строительной документации
• Магазинные чертежи
  • Что такое фабричный чертеж?
  • Что содержат детали цехового чертежа?
• Построенный чертеж
  • Что такое встроенный чертеж?
  • Зачем вам исполнительные планы?
• Заключение

Различные типы чертежей

Строительные чертежи

Каждый проект в сфере недвижимости проходит несколько этапов, прежде чем строительство начнется на месте.

Одним из них является этап проектирования, включающий все спецификации и архитектурные чертежи, необходимые для строительства. Это делается с помощью строительных рабочих чертежей.

Итак, что такое рабочий чертеж?

На этапе проектирования проектные чертежи превращаются в подробный и точный комплект строительной документации. В этих чертежах и спецификациях есть все детали, размеры и примечания, необходимые для того, чтобы сообщить застройщику весь замысел проекта.

Они показывают, как должны быть соединены компоненты здания, указывают все материалы, отделку, приспособления, оборудование и приборы, которые должны быть установлены, и согласовывают эти чертежи с инженером-строителем и чертежами любых других консультантов.

Это важный шаг в процессе успешного и точного выполнения проекта, в который вложены средства.

Как правило, полный комплект архитектурно-строительной документации должен включать:

• Планы

• Внешние и внутренние фасады

• Строительные и стеновые секции

• Детали интерьера и экстерьера

• Графики и отделки

• Каркас и инженерные планы

Существует несколько способов создания эффективной строительной документации. Вы можете прочитать больше об этом или связаться с нами , чтобы обсудить детали вашего следующего проекта.

Производственные чертежи

Рабочие чертежи помогают представлять компоненты и общаться с конечными клиентами. С другой стороны, заводские чертежи используются производителями, чтобы знать, как компоненты будут изготавливаться и устанавливаться в процессе строительства.

Что такое чертеж?

Рабочие чертежи (также известные как производственные чертежи) представляют собой подробные планы, отражающие замысел проекта. Они предоставляют производителям информацию, необходимую для производства, изготовления, сборки и установки всех компонентов конструкции.

Щелкните здесь Посмотреть наше портфолио

Производственные чертежи дополняют рабочие чертежи. Считайте их дополнением или детальной разработкой строительных рабочих чертежей.

Как правило, они включают детали изготовления и установки, детали конструкционной стали, установки окон и дверей и другие компоненты MEP.

С помощью рабочих чертежей вы сможете выяснить, какие материалы вам потребуются для компонентов, размеры предлагаемых установок и сроки.

Значит ли это, что рабочие чертежи для вашего нового проекта должны быть готовы до начала строительства?

Определенно.

Получение рабочих чертежей или документирование должно быть одной из первых задач в вашем контрольном списке, прежде чем ваш проект начнется.

Вы получите двух зайцев одним выстрелом, если у вас есть чертежи строительной мастерской на месте

1. Вы будете знать конструкцию своего здания, установленные компоненты и специфические детали наизнанку задолго до начала строительства.

2. Имея на руках подробные рабочие чертежи, ваша команда будет на одной волне — руководители проектов, подрядчики, проектировщики и производители.

Но какие спецификации включают детали заводского чертежа?

В зависимости от типа проекта, типа собственности и вашего бюджета, ваши рабочие чертежи будут содержать различные электрические чертежи, механические чертежи и чертежи сантехники.

Важные детали, которые должны быть указаны на рабочих чертежах:

• Информация, необходимая для изготовления, например, размеры и специальные инструкции, включая детали подключения

• Применимые производственные стандарты

• Информация по установке и монтажу

• Размеры, требующие проверки на месте

• Сравнение со строительной документацией для утверждения архитектором или инженером

• Примечания об изменениях в строительной документации для утверждения архитектором или инженером

Исполнительные чертежи

Исполнительные чертежи, также известные как отчетные чертежи или чертежи с красными линиями, представляют собой документы, которые позволяют сравнивать проектные и окончательные спецификации и сопоставлять их. Они предоставляют подробный план здания и земли вокруг него, как это было фактически построено в конце.

Итак, что такое исполнительные планы?

Исполнение определяется как «пересмотренный набор чертежей, представленный подрядчиком после завершения проекта или конкретной работы. Они отражают все изменения, внесенные в спецификации и рабочие чертежи в процессе строительства, и показывают точные размеры, геометрию и расположение всех элементов работ, выполненных по контракту».

Окончательные исполнительные чертежи включают в себя все перечисленное ниже, а также любые другие изменения, внесенные на этапе строительства проекта:

Узнайте о наших услугах по архитектурным чертежам .

Почему у вас должны быть готовые архитектурные чертежи?

Построенная строительная документация отражает реальную структуру или здание – не так, как оно было задумано как идея, а как оно есть на самом деле.

Здания не всегда соответствуют планам, и окончательная структура может немного или значительно отличаться от первоначальной идеи.

Исполнительные чертежи разрабатываются подрядчиками и субподрядчиками на основе чертежей с красными линиями и необходимы для вашего строительного проекта.

Это верно по целому ряду причин:

• Познакомьтесь с вопросами безопасности: Благодаря готовым чертежным планам анализ опасностей процесса и управление безопасностью становятся простыми.

  Поскольку на планах показано, где расположены запорные клапаны оборудования, вы можете разработать планы аварийной эвакуации, установить оборудование для обеспечения безопасности и разработать планы на случай непредвиденных обстоятельств по всему периметру здания.

• Облегчение будущих ремонтов и реконструкций: Поскольку в процессе построения чертежей учитывается только окончательно возведенная конструкция и установленные компоненты, они пригодятся для любых работ по техническому обслуживанию в будущем.

  Они служат строительной документацией и рабочими чертежами, когда возникает необходимость отремонтировать старое строение. Они также гарантируют, что при необходимости модернизация будет проведена эффективно.

• Техническое обслуживание и эксплуатация очень просты: Построенные чертежи помогают в обслуживании и легкой эксплуатации конструкций, поскольку имеют четкую документированную историю здания.

  Они также включают электрическую часть в готовом виде, механическую часть в готовом виде и сантехническую часть в готовом виде, что позволяет быстрее выполнять ремонт по быстрой ссылке.

  Без пользовательских исполнительных чертежей определение установленных компонентов, их размещение и последующий ремонт требуют много времени и средств.

Заключение

Вам нужны заводские чертежи, строительные чертежи или исполнительные чертежи? Свяжитесь с BluEntCAD сегодня!

Максимальное значение. Достигнуто.

Что такое готовые чертежи?

Если изображение может сказать тысячу слов, то в проекте исполнительные чертежи могут сказать тысячу строительных процессов. Но если серьезно, то с сотнями и тысячами шагов и документов, необходимых для завершения всего одного проекта, можно упустить из виду их важность. Тем не менее, исполнительные чертежи остаются важным процессом в проекте, особенно для поддержания жизненного цикла проекта после завершения строительства.

Несмотря на это, исполнительные материалы часто не включаются или рассматриваются только в самом конце, когда точный продукт гораздо менее достижим из-за невозможности зафиксировать изменения в проекте на этом пути. Ниже мы подробно рассмотрим, что такое исполнительные чертежи, кто их создает и почему они важны. Мы также предложим обзор наиболее важных элементов, которые необходимо включить в каждый исполнительный чертеж.

---

Ключевые выводы

• Исполнительные чертежи — это документы, которые позволяют легко сравнивать проектные и окончательные спецификации и сопоставлять их.
• Окончательные исполнительные чертежи включают все изменения, внесенные на протяжении всего строительного проекта.
• Архитекторы или дизайнеры участвуют в создании исполнительных чертежей, но ответственное лицо может меняться внутри компании или при работе с внешними сторонами.
• План «как построено» предлагает четыре важных преимущества, таких как улучшение адаптации, помощь команде объектов, оптимизация процесса получения разрешений и улучшение процесса ремонта.
• В исполнительных чертежах часто отсутствуют важные детали, которые могут задержать или остановить проекты, но хорошие исполнительные чертежи могут улучшить репутацию подрядчика или субподрядчика
• Использование мобильных технологий помогает улучшить полевые записи и исполнительные чертежи.

---

Что такое «исходная версия»?

Исполнительные чертежи, также известные как отчетные чертежи и чертежи с красными линиями, представляют собой документы, которые позволяют сравнивать проектные и окончательные спецификации и сопоставлять их, а также предоставляют подробные чертежи здания и земли вокруг него в том виде, в котором они были фактически построены в конец. Согласно Business Dictionary, исполнительные материалы — это «пересмотренный набор чертежей, представленных подрядчиком после завершения проекта или конкретной работы. Они отражают все изменения, внесенные в спецификации и рабочие чертежи в процессе строительства, и показывают точные размеры, геометрию и расположение всех элементов работ, выполненных по контракту».

Окончательные исполнительные чертежи включают в себя все перечисленное ниже, а также любые другие изменения, внесенные на этапе строительства проекта:

• Модификации
• Изменения поля
• Изменения рабочих чертежей
• Изменения конструкции
• Дополнительные работы

Исполнительные чертежи идут рука об руку с исполнительными съемками, также называемыми исполнительными картами. Они используются на этапе строительства, чтобы постоянно отслеживать, как земля и здание меняются по мере выполнения работ. Специализированные исполнительные съемки значительно упрощают построение исполнительных чертежей в конечном итоге из-за более высокого уровня детализации, записанного на каждом этапе проекта.

Кто создает исполнительные чертежи?

Как правило, архитекторы или дизайнеры, которые первоначально разработали проект, также создают его в готовом виде. Они знакомы с исходными спецификациями и, следовательно, наиболее квалифицированы для отражения зарегистрированных изменений. По данным Службы технического обслуживания Корнельского университета, люди, отвечающие за исполнительные чертежи, различаются в зависимости от того, выполняются ли проектные работы собственными силами или от внешней стороны, например, от подрядчика:

«Для внутренних проектных работ… это могут быть составлены кем-либо из группы дизайнеров или в цехах», тогда как для «проектных работ вне дома… чертежи составляются подрядчиком, как правило, с помощью субподрядчиков для представления архитектору для включения в отчетные чертежи. ».

Как уже упоминалось, исполнительную документацию в целом гораздо легче выполнять с подробными заметками по каждому этапу строительства. Поскольку для действительно полезных исполнительных материалов требуется так много мельчайших подробностей, проще использовать технологию для записи изменений в процессе, чем пытаться восстановить детали этих изменений впоследствии. Одним из полезных инструментов для детализации изменений является мобильная технология, основанная на программном обеспечении для строительства, которая позволяет вам немедленно отслеживать корректировки, избегая потери изменений и ошибок при их записи.

Почему так важны исходные данные?

Хотя отправка исполнительных чертежей не обязательно обязательна для каждой работы, это полезный компонент любого завершенного проекта, и, если все сделано правильно, это хорошо отражается на профессиональном имидже вашей компании. Как поясняет Американская ассоциация управления строительством:

«Они важны для тех, кто использует готовый продукт, поскольку они обеспечивают наследие того, что было фактически построено. Это наследие становится все более важным, поскольку мы продолжаем строить на основе старых работ, изменений в собственности на землю или для общественных работ, поскольку сотрудники, знакомые с тем, что было построено, со временем заменяются из-за истощения».

Иными словами, исполнение гарантирует, что по мере того, как проектировщики, архитекторы и заказчики переходят от проекта, сохраняется ресурс, выходящий за рамки первоначальных чертежей.

В целом исполнительные материалы важны по четырем основным причинам:

• Улучшает адаптацию: Когда к проекту добавляются субподрядчики, предоставление набора исполнительных материалов помогает командам быстро получить доступ к нужной информации, что позволяет получать ускорить начало работы.
• Помогает команде объектов: Имея полный список изменений, команды объектов могут быстрее решать проблемы, а владельцы могут экономить деньги в будущем благодаря улучшенным операциям и скорости
• Упрощение процесса получения разрешений: Часто государственные учреждения запрашивают комплекты исполнительной документации для выдачи разрешений на строительство.
• Улучшает процесс реконструкции: Благодаря полной истории изменений проекта владельцы могут точно видеть, что было построено, и им не нужно вкладывать значительные средства в изучение существующих условий

Зачем подрядчикам заботиться?

Если вы генеральный подрядчик, вы можете подумать: «Почему я должен отдавать приоритет выполненным работам в конце проекта?» Правда в том, что вы не должны просто сосредотачиваться на создании готовых решений; вы также должны стремиться повысить качество пакетов, которые вы предоставляете.

Хорошие исполнительные чертежи могут творить чудеса, улучшая вашу репутацию как компании и увеличивая ваш бизнес в долгосрочной перспективе. Если вы субподрядчик, исполнительная документация может быть особенно важна, поскольку вас могут нанять для обслуживания и ремонта системы. На этом этапе информация и данные, содержащиеся в пакетах, принесут пользу не только владельцам, но и вашей способности успешно выполнять работу.

Хотите узнать больше о том, как создавать качественные исполнительные чертежи? Читать дальше.

Что должно быть включено в исполнительную документацию?

Для того, чтобы ваши сборки были как можно более понятными и полезными, вы должны включать в них множество деталей и документов. Эта информация включает, но не ограничивается:

• Запись изменений масштаба или, в идеале, использование того же масштаба, что и исходные чертежи
• Использование четких меток и описаний, а не расплывчатых фраз, таких как «похожий» или «равный»
• Включая изменения в размерах, материалах, размерах, расположении, установке, изготовлении и т. д.
• Обнаружение непредвиденных препятствий и принятие решений
• Отмечать даты внесения изменений
• Регистрация любых изменений, сделанных в результате окончательной проверки
• Прикрепление всех соответствующих рабочих чертежей и приложений

Очевидно, что это значительный объем информации, которую необходимо включить, и по пути необходимо записать множество деталей. Хотя это может показаться устрашающей и трудоемкой перспективой, это, по-видимому, менее пугающе, чем сообщение клиенту, что нет доступных готовых работ, или сдача некачественной работы, которая не служит ему (или вашим шансам на повторное трудоустройство) в долгосрочной перспективе. . Тем не менее, мобильные технологии могут помочь сделать этот процесс записи практически автоматическим.

Где сегодня не справляются с исполнением

Если цель состоит в том, чтобы улучшить исполнение, то мы должны точно определить, в чем они сегодня не справляются. В противном случае невозможно решить настоящую проблему там, где она кроется. Так в чем проблема? В долгосрочной перспективе это сводится к неадекватной документации. Как мы видели в случае с торговым центром Burlington, недостающая информация является распространенной причиной, по которой проекты задерживаются или останавливаются.

Слишком много исполнительных материалов содержат недостающую информацию и ошибки, по крайней мере, частично из-за отсутствия приверженности со стороны строительной бригады. На сегодняшний день построено:

• Часто отсутствует необходимая документация
• Невозможность подкрепить утверждения фотографиями или рисунками
• Не фиксируйте данные на достаточно глубоком уровне
• Не предоставлять более поздние обновления и дополнительную документацию
• Часто дезорганизованы, что делает почти невозможным сортировку информации

Опять же, во многом это связано с отсутствием мотивации и приверженности. Чтобы получить необходимую и точную информацию, от которой зависит качество сборки, команды должны приступить к проекту, намереваясь сделать именно это.

6 надежных стратегий улучшения исполнительных материалов

Итак, теперь, когда вы понимаете, почему они важны и в чем они сегодня часто не оправдывают ожиданий, пришло время поднять вашу исполнительскую игру на ступеньку выше. Вот шесть стратегий следующего уровня, которые помогут вам в этом.

1. Подготовьте исполнительную документацию для успеха

До Начало строительства

Как мы уже упоминали, причина, по которой командам не удается создать подробные и точные исполнительные сборки, заключается в том, что никакая система изначально не была настроена на успех. Худшее, что могут сделать команды, — это попытаться создать полный комплект исполнительных чертежей в конце строительства. Вместо этого, прежде чем начнется строительство, должно быть место, где данные могут быть собраны, сохранены, отредактированы и распределены по всему процессу. Если нет, то мы не можем обвинять команды в том, что они этого не сделали.

К счастью, есть решение: для улучшения исполнительных материалов и повышения производительности ничто не может сравниться с облаком для хранения планов и обновлений проектов. Благодаря простому цифровому доступу к исполнительным материалам из любого места вы можете быть уверены, что все изменения зафиксированы и записаны. Это означает, что команды могут добавлять необходимую документацию в полевых условиях с телефонов и планшетов, а не ждать, пока они вернутся в офис, пытаясь вспомнить все важные детали или расшифровать их из полевых заметок.

Благодаря доступу к облаку с самого начала проекта делать фотографии, делать заметки и загружать все на месте становится проще и в результате создаются более точные исполнительные материалы.

2. Сделать высококачественные исполнительные материалы частью культуры проекта

Невозможно улучшить исполнительные материалы без участия руководства. Вот почему так важно создать культуру сбора данных, которая обеспечит не только сохранение исходных данных по ходу работы, но и их максимально возможное качество. Это легче сказать, чем сделать, и это начинается с обучения команд тому, почему так важны планы, обучения их тому, как их создавать, и установления ожиданий, что они будут выполнены в соответствии с определенными стандартами.

Команды должны знать, зачем и как вводить данные в систему первичной документации. Администратор проекта также должен установить специальные рабочие процессы и протоколы, чтобы стандартизировать это.

3. Углубленное изучение данных

Качество данных имеет значение в исполнительных чертежах — и чем больше, тем лучше. Существуют инструменты и технологии для увеличения сбора данных, которые помогут специалистам по эксплуатации и техническому обслуживанию и будущим строительным бригадам, а также для улучшения уже построенных объектов, вы должны их использовать. Чтобы создавать более качественные исполнительные чертежи, полезно использовать технологию, которая с самого начала обеспечивает высокий уровень проектных данных. Три лучшие технологии на сегодняшний день включают в себя:

• Лазерное сканирование: Этот инструмент особенно удобен для съемки объектов, измеряя миллионы точек в пределах 360-градусного пространства. Этот инструмент съемки позволяет быстро и точно измерить расстояние между двумя точками, экономя массу времени на этапах планирования и подготовки. Данные можно использовать на протяжении всего процесса строительства для сбора данных для исполнительных чертежей.
• Информационное моделирование здания: Данные BIM, полученные как при проектировании, так и при строительстве, необходимо включить в исполнительную модель, которая в BIM называется «исполнительной моделью». Высококачественная информация может использоваться, а также обновляться, для визуализации компонентов и продуктов на объекте, когда им необходимо выполнить ремонт или техническое обслуживание.
• Connected Construction Data: Вы когда-нибудь теряли важные данные проекта? Плохая совместимость систем и потерянные данные складываются в сумму, эквивалентную почти 11 миллиардам долларов в год для владельцев. Чтобы создавать высококачественные исполнительные материалы, команды не могут позволить, чтобы какие-либо данные просачивались сквозь щели. Подключенные программные платформы для строительства помогают обеспечить сохранение данных. Например, Autodesk Construction Cloud™ позволяет собирать, систематизировать и передавать владельцу всю информацию о здании — активах, документах, моделях и т. д., чтобы они были «готовы в первый же день» к эксплуатации здания. Имея под рукой всю информацию, менеджеры объектов имеют полный набор цифровых записей в одном легкодоступном месте для эффективного управления всеми потребностями в обслуживании и эксплуатации здания. Даже когда придет время для будущего ремонта или перестройки, подключенные технологии строительства предоставляют владельцам всю информацию, необходимую для того, чтобы сделать их экономически эффективными и управляемыми данными.

4. Включить фотографии

Картинка стоит тысячи слов, и если бы мы помнили об этом, мы могли бы сразу повысить детализацию и эффективность исполнительных материалов.

Хотя строительство в значительной степени зависит от чертежей, и они никуда не денутся в ближайшее время, они не всегда могут запечатлеть все, что может фотография. Чтобы составить точную картину того, что содержат существующие объекты проекта, нет ничего лучше, чем фотографии строительства.

Еще лучше: когда фотографии содержат данные GPS, они также обеспечивают дополнительный и чрезвычайно ценный уровень детализации чертежей. Работники объектов могут использовать эти данные, чтобы точно определить, где находится фотография и чертеж, что особенно важно, когда группы изучают сложные системы за стенами или в других труднодоступных местах.

5. Создание «живых» исполнительных материалов

Если мы хотим улучшить исполнительные материалы, нам нужно осознать тот факт, что, подобно живому организму, здание меняется день ото дня. Ремонт и изменения происходят постоянно. Даже небольшие корректировки имеют значение для будущего облика здания.

Таким образом, исполнительные чертежи проекта не должны оставаться статичными; необходимо иметь возможность обновлять и адаптировать их с самого начала. Для этого требуется, чтобы в готовом виде:

1. Быть доступным для всех, кто в них нуждается, от будущих строительных бригад до персонала по эксплуатации и техническому обслуживанию
2. Быть доступным из любого места, а это значит, что они должны быть в облаке
3. Разрешить заинтересованным сторонам обновлять и предоставлять будущую документацию
4. Разрешить связывание между документами, чтобы вы могли легко подключить лист к RFI, на который он ссылается

Принимая во внимание эти факторы, можно сохранить качество и целостность здания на протяжении всего срока его службы с помощью исполнительного производства.

6. Помните, что презентация имеет значение

Внешность имеет значение. Мы инстинктивно знаем об этом, поэтому надеваем красивую одежду на собеседования и кладем веточки петрушки на тарелки с рыбой. Тем не менее слишком мало строительных бригад привносят этот врожденный человеческий акцент на презентацию в готовом виде, и это должно измениться.

Для подрядчиков экспорт неорганизованного пакета товарооборота с не заказанными исполнительными чертежами плохо отражается на них. Чтобы быть полезными, исполнительные материалы должны быть организованы и доступны для поиска по времени, торговле и форматам файлов. Этого можно достичь с помощью правильной строительной программной платформы.

Программное обеспечение для строительства, такое как Autodesk Build, может помочь командам собирать и экспортировать организованные сборки, к которым владельцы и рабочие группы могут легко получить доступ и использовать. Это не только упрощает дальнейшие усилия по эксплуатации и техническому обслуживанию и повышает ценность проекта, но также может помочь самим подрядчикам вести бизнес лучше, если они будут наняты для реконструкции или дополнения проекта в будущем.

Используйте технологии для создания более качественных исполнительных материалов

Если вы хотите создавать исполнительные сборки высочайшего качества, лучшим вариантом будет использование мобильных технологий. Правильная технология строительства позволит вам записывать все изменения в полевых условиях в режиме реального времени, помогая вам быстро просмотреть и применить эту информацию к полученному исполнительному документу. Сделав еще один шаг вперед, мы создали инструмент As Built Export для Autodesk Build, который значительно упрощает процесс передачи.

Одна из важных вещей, которую следует учитывать при выборе технологии строительства для помощи в создании исполнительных материалов, — это выбор технологического решения, в котором приоритет отдается переносимости данных. Переносимость данных означает, что все данные, созданные в процессе строительства, доступны как физически, так и в цифровом виде для группы обслуживания объекта, которая будет иметь к ним доступ.
