Стандартные форматы чертежей гост: ЕСКД ГОСТ 2.301-68 Формат

Содержание

ЕСКД ГОСТ 2.301-68 Формат


В рамках стандартизирования документации все проектные материалы готовятся на определенных форматах листа. За основу взят формат листа А0 с размерами сторон 1189х841 мм, площадь которого равна 1 кв.м, другие форматы, получаются путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата в соответствии с ЕСКД ГОСТ 2.301-68.

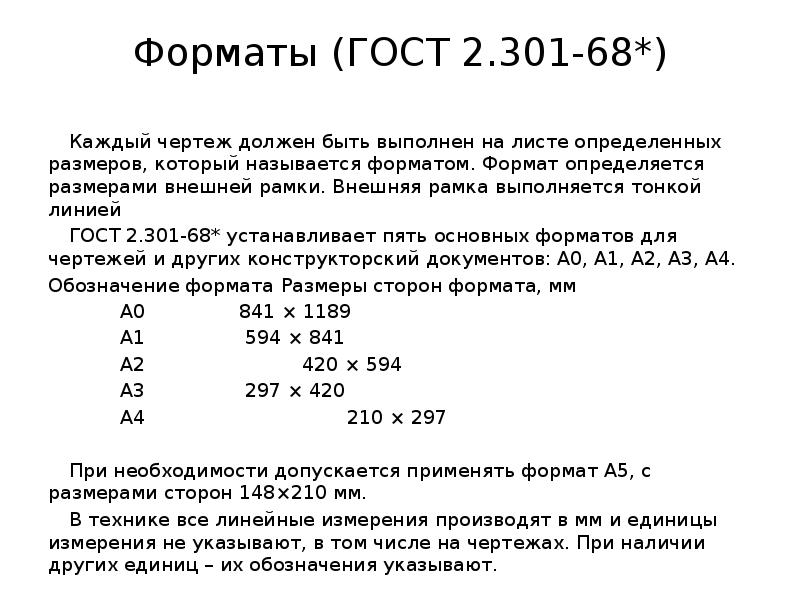

Обозначение и размеры сторон основных форматов должны соответствовать указанным в таблице:

Обозначение формата

Размеры сторон формата, мм

А0 841х1189
А1 594х841
А2 420х594
А3 297х420
А4 210х297

При необходимости допускается применять формат А5 с размерами сторон 148х210 мм.

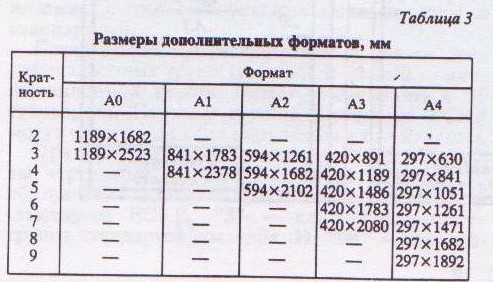

Допускается применение дополнительных форматов образуемых увеличением коротких сторон основных форматов на величину кратную их размерам. Размеры производных форматов, как правило следует выбирать по таблице:

Кратность Формат, мм
А0 А1 А2 А3 А4
2 1189х1682
3 1189х2523 841х1783 594х1261 420х891 297х630
4 841х2378 594х1682 420х1189 297х841
5 594х2102 420х1486 297х1051
6 420х1783 297х1261
7
420х2080 297х1471
8 297х1682
9 297х1892

Обозначение производного формата составляется из обозначения основного формата и его кратности согласновыше, например, А0х2, А4х8 и т. д.

Предельные отклонения сторон форматов:

Размеры сторон
форматов, мм
Предельные
отклонения, мм
до 150 ±1,5
от 150 до 600 ±2,0
свыше 600 ±3,0




Форматы чертежей по ГОСТу 2.301-68

Опубликовал admin | Дата 31 Август, 2015





Не так давно инженеры выполняли чертежи каждый, как мог и умел, не было однообразия в разработке и оформлении проектной документации. Из-за чего возникали трудности в понимании  чертежей. Для  решения данной проблемы в СССР  в 1929 г. был сформирован и издан  первый сборник

стандартов «Чертежи в машиностроении». Считается что в 1929 г. произошел существенный сдвиг в процессе индустриализации страны. Данные стандарты были созданы в основном для машиностроительного производства, в 1965-1968 гг было принято решение заменить действующие стандарты на «Единую систему конструкторской документации» (ЕСКД), действующая по всей стране.

Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих общие правила по разработке и оформлению конструкторской документации (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

Стандартам ЕСКД присвоен цифровой код 2, а весь комплекс стандартов ЕСКД разбит на десять классификационных групп, которые нумеруются от 0 до 9.

Например, ГОСТ 2.301—68** :

2 – говорит о том, что документ является стандартом ЕСКД;

3 — цифры после точки  обозначает классификационную группу ЕСКД «Общие правила выполнения чертежей»;

01 — номер данного стандарта в группе  «ЕСКД Форматы»

68 —  год регистрации стандарта — 1968 г.



Если ГОСТ вносились изменения после публикации, то в конце номера ставят звездочку *, если были внесены дополнительные изменения, то добавляется еще одна звездочка**.

Для выполнение конструкторской документации всех отраслей промышленности и строительства предусмотрены форматы листов чертежей, выполненные в электронном или бумажном виде.
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий. Предельное отклонение размеров сторон форматов ±5%.

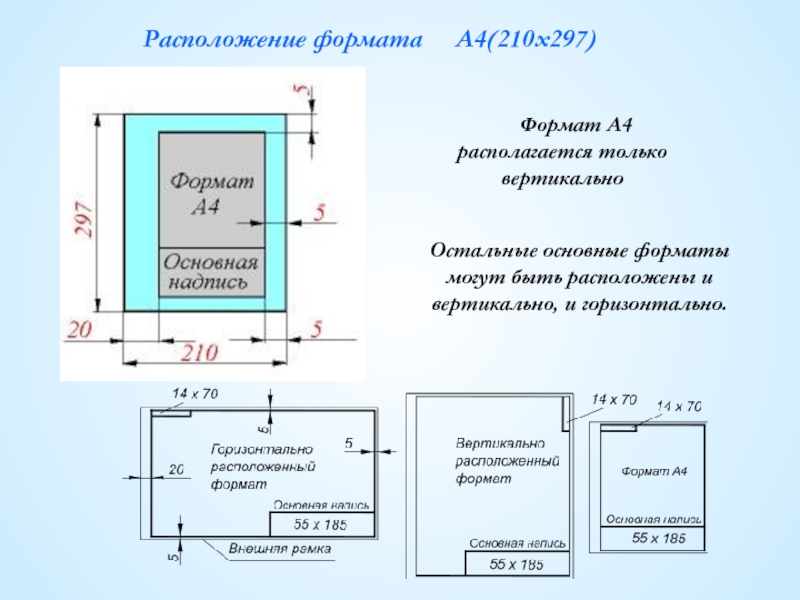

Сверху и снизу от внешней и внутренней рамки листа 5 мм, справа — 5 мм, слева — 20 мм под таблицу с дополнительными графами и для брошюровки чертежа.  В скобках указаны размеры рамок на листах проекта повторного применения (типового проекта).

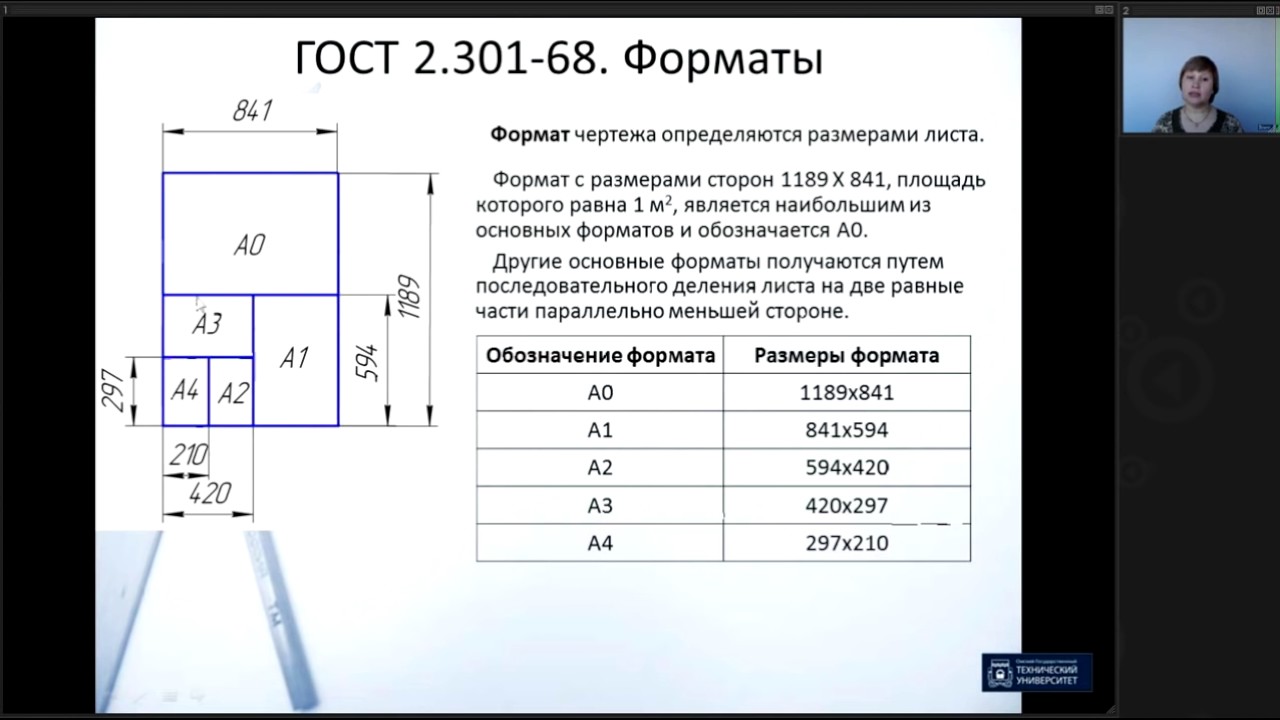

Самые ходовые форматы принято считать А4, А3, А2, А1, А0 площадь которого равна 1 м2 , размеры других форматов получены последовательным деление на две равные части, обозначения и размеры приведены в таблице ниже:

Обозначение форм.
44
24
22
12
11
Размеры сторон формата в мм
 1189х841
594х841
594х420
297х420
297х210
Соответств.
обознач. потребительского
формата бумаги по ГОСТ 9327-60*
А0
(1 м
2)
А1
(1/2 А0)
А2
(1/2 А1)
А3
(1/2 А2)
А4
(1/2 А3)

Часто приходится выполнять чертежи очень больших деталей или конструкций, например деталей локомотива, автомобиля, конструкции зданий, мостов и очень мелких – деталей часового механизма, некоторых приборов и др. Чертежи крупных деталей(конструкций) не помещаются на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому на чертежах изображения больших деталей уменьшают, а малых увеличивают по сравнению с действительными размерами.

Масштаб — отношение линейных размеров изображенного на чертеже предмета к его размерам в натуре. Масштаб может быть выражен числом (числовой масштаб) или изображен графически (линейный масштаб).

Числовой масштаб обозначают дробью, которая показывает кратность увеличения или уменьшения размеров изображения на чертеже. При выполнении чертежей в зависимости от их назначения, сложности форм предметов и сооружений, их размеров применяют следующие числовые масштабы (ГОСТ 2.302—68)*:

Масштабы уменьшения
1:2; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50;
1:75; 1:100; 1:200 ;1:400; 1:500; 1:800; 1:1000
Натуральная величина
1:1
Масштабы увеличения
2:1; 2.5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

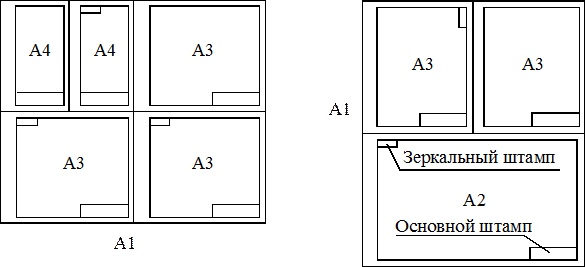

Схема построения форматов:

Форматы листов в формате DWG  Скачать

Смотрите также:





Форматы листов чертежей – Энциклопедия по машиностроению XXL

ГОСТ 2. 301—68 Единая система конструкторской документации. Форматы разработан взамен ГОСТ 3450—60 Чертежи в машиностроении. Форматы и в отличие от него устанавливает форматы листов чертежей и других документов, предусмотренных стандартами и инструкциями на конструкторскую и проектную документацию, не только в машиностроении, но и в строительстве. Форматы листов в отличие от ГОСТ 3456—60 определяются не размерами копий после обрезки, а размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов и копий (черт. 1).  
[c.4]

Форматы. Форматы листов чертежей определяют размеры внешней рамки, выполняемой тонкой линией (рис. 2.1). ГОСТ 2.301—68 (СТ СЭВ 1181—78) установил следующие основные форматы листов чертежей и их обозначения (рис. 2.2).  
[c.19]

Чертежи выполняют на листах бумаги определенного размера (формата). ГОСТ 2.301—68 (СТ СЭВ 1181—78) устанавливает форматы листов чертежей и других документов, предусмотренных стандартами на конструкторскую документацию.[c.34]

Форматы листов чертежей определяются согласно ГОСТ 2.301-68 размерами внешней рамки, выполненной тонкой линией. Рабочее поле чертежа обводится сплошной толстой линией, расположенной на расстоянии 20 мм слева и по 5 мм сверху, справа и снизу от внешней рамки. Размеры основных форматов А4, АЗ, А2, А1, АО и схема образования дополнительных форматов показаны на рис. 1.29. На чертежах любого формата должна быть основная надпись, в которую заносится регламентируемая стандартом ГОСТ 2.104-68 информация. Основную надпись на любых форматах, кроме А4, располагают вдоль короткой или длинной стороны. На формате А4 она располагается только вдоль короткой стороны.  [c.34]

ГОСТ 2,301—68 регламентирует форматы листов чертежей н других конструкторских документов  [c.67]

ГОСТ 2.301—68 (СТ СЭВ 1181—78) устанавливает основные и дополнительные форматы листов чертежей и других документов.  [c.351]

Что определяет формат листа чертежа  [c. 115]

Формат листа чертежа определяется размерами внешней рамки, выполняемой сплошной тонкой линией (рис. 2).  [c.115]

Формат листа чертежа определяется размерами сторон листа после его обрезки (рис. 2).  [c.113]

Основные форматы листов чертежей ГОСТ 2.301 — 68, их размеры  [c.113]

Выбор стандартного формата листа чертежа.  [c.234]

Предполагаемое число изображений и масштабы, в которых они будут вычерчены, позволяют выбрать формат листа чертежа. В данном случае наиболее подходящим является формат 24.  [c.242]

Государственным стандартом 2.301—68 установлены форматы листов чертежей и других конструкторских документов для всех отраслей промышленности и строительства.  [c.12]

В программах (табл. 1) указаны разделы курса, которые необходимо проработать, номера тем, форматы листов чертежей контрольной работы и характер их оформления (карандаш, тушь, акварель).[c.3]

Форматы (ГОСТ 2.301—68). Форматы листов чертежей определяются размерами внешней рамки, выполненной тонкой линией (рис. 53).  [c.219]

Форматы листов чертежей 219, 220  [c.239]

Для конструкторских докумен ов и чертежей деталей ГОСТ 2.301—68 определяет форматы листов чертежей  [c.7]

В графу 27 вписывается обратное (повернутое на 180°) обозначение чертежа в полном соответствии с графой 2. Это требуется для удобства хранения и использования чертежей. Например, если в процессе сборки чертеж будет поврежден, испачкан или потеряет ясность изобра-жения, то возможно, что на противоположном его конце сохранится номер, по которому можно будет заказать новую копию чертежа. Графы 28, 29, 30 обязательны. В них иногда на некоторые изделия вносятся отметки заказчика. Фамилия лица, копировавшего подлинник чертежа с оригинала, указывается в графе 31, а размер формата листа чертежа обозначается в графе 32. Графы 33 и 34 в производственных условиях заполняются обязательно лишь в тех случаях, когда на сборочном чертеже детали и сборочные единицы обозначены порядковыми номерами позиций, а не надписями, соответствующими обозначениям чертежей деталей и сборочных единиц. Обозначения чертежей деталей и сборочных единиц в порядке возрастания номеров снизу вверх вносятся в графу 35. Если графы 33 и 34 заполняются, то это требование отпадает. В графу 36 вписывается наименование деталей и сборочных единиц. Они должны быть абсолютно одинаковыми для всего комплекта рабочих чертежей на данное изделие, т. е. должны соответствовать надписям в графе 1 на чертежах деталей  [c.14]


Форматы конструкторской документаций. ГОСТ 2.301—68 устанавливает следующие основные форматы листов чертежей и других документов (см. рис. 14.2у.  [c.317]

Графическую часть курсового проекта выполняют на листах ватмана стандартного формата по ГОСТ 2. 301-68 карандашом или тушью. Форматы листов чертежей определяют размерами внешней рамки, выполненной сплошной тонкой линией, согласно ГОСТ 2.303-68. Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл. 11.1.  [c.232]

Форматы листов чертежей и других конструкторских документов устанавливает ГОСТ 2.301-68 ( СТ СЭВ 1181-78 ).  [c.2]

Форматы листов чертежей и других документов установлены [2.2].. Основные форматы имеют следующие обозначения и размеры сторон  [c.21]

Стандарт 2.301—68 устанавливает форматы листов чертежей и других конструкторских документов всех отраслей промышленности и строительства, что позволяет комплектовать и брошюровать конструкторские документы в альбомы.  [c.11]

Внешняя рамка (ее размерами определяется формат листа) Проецирование Проецирующие линии Групповой чертеж Класс шероховатости  [c.360]

Каждой такой детали должно быть присвоено обозначение и название, например плита, планка, косынка, ребро, втулка, кольцо, цилиндр, пластинка и т. п. В спецификации указывается формат листов, на которых выполнены эскизы. Пример такого учебного чертежа сварного изделия приведен на рис. 93, б.  [c.333]

В графе Формат записывают обозначение формата листа конструкторского документа. Для деталей, на которые не выпущены чертежи, проставляют шифр БЧ (без чертежа).  [c.246]

Определить формат листа и масштаб чертежа.  [c.141]

На рис. 1 основные форматы показаны основными линиями, верхние правые углы которых условно загнуты. Дополнительные форматы — сплошными тонкими линиями. Стрелками указаны возможные направления увеличения форматов. Любой чертеж рекомендуется выполнять на листе бумаги, размеры которого больше размеров заданного формата, с тем чтобы имелся край бумаги, предназначенный для прикрепления чертежа к доске (рис. 2).  [c.9]

На практике встречаются и другие варианты оформления чертежей, отличающиеся как числом изображений, так и форматом листа, на котором располагают изображения.[c.85]

Размеры чертежных листов выбирают в зависимости от габаритных размеров чертежа, но не произвольно. Форматы листов определяются размерами внешней рамки чертежа (рпс. 1.1.). ГОСТ 2.301 — 68 (СТ СЭВ 1181—78) устанавливает пять основных форматов чертежей АО, А1,А2,АЗ, А4. Размеры сторон основных форматов приведены в табл. 1.1. Допускается при необходимости применять формат А5 с размерами сторон 148 X 210 мм.  [c.3]

В зависимости от указанного выше выбрать формат листа. Выполнить рамку чертежа, основную надпись (рис. 10.5) и спецификацию (рис. 10.6).  [c.309]

Стандартизация форматов чертежей и других конструкторских документов дает возможность унифицировать размеры конструкторских столов, чертежных досок, папок, шкафов н стеллажей. Размеры листов чертежей (форматы) должны соответствовать размерам выпускаемой промышленностью чертежной бумаги, кальки, светочувствительной и других бумаг, применяемых для конструкторских документов.[c.4]

В стандарт введены указания о том, что форматы листов определяются размерами внешней рамки, а также установлены предельные отклонения длины сторон листа до 0,5%. Это повышает требование к качеству выполнения чертежа и обеспечивает возможность централизованного снабжения конструкторских и проектных организаций бланками чертежных листов и калек.  [c.5]

Рабочие чертежи в соответствии с единой системой конструкторской документации (ЕСКД) оформляются на определенных форматах бумаги в натуральную величину, с уменьшением илй увеличением. Основные форматы листов чертежей приведены в табл. 10.  [c.27]

Основные форматы листов чертежей установлены ГОСТ 2. 301 — 68 (СТ СЭВ 1181—78) их размеры и обозначения приведены в табл. 2. Допускается применение формата А5 с размерами сторон 148X210 мм, а также дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.[c.115]


Чертежи и другие конструкторские документы всех отраслей промышленности и строительства должны выполняться на листах определенных стандартных размеров форматов по ГОСТ 2.301—68 и СТ СЭВ 1 181 — 78. Применение таких форматов позволяет экономить бумагу, легко комплектовать и брошюровать чертежи и другие конструкторские докумен1ы в альбомы, создает удобство их хранения, а также пользования ими. Форматы листов определяются размерами внешней рамки, выполняемой сплошной тонкой линией (см. рис. 20, а и 6).  [c.14]

Чертеж (лист № 2), так же как и лист № 1, ограничивают рамкой, отстоящей от линии обреза формата листа на 5 мм, с левой стороны — на 20 мм. В правом нижнея углу рамки размещают основную надпись.  [c.247]

Фо[ мат не должен быть излишне велик. Значительные иустоть , не исполь 1ованное рабочее ноле чертежа не допускаются. В состав каждой работы по машиностроительному черчению, входит, как правило, несколько чертежей, с возможным их выполнением на одном листе чертежной бумаги формата А1. Чертежи, входящие в состав ( )ормата, должны быть расположен ,i так, чтобы они читались либо сни.зу вверх, либо справа налево.  [c.16]


Форматы чертежей – Энциклопедия по машиностроению XXL

Назовите основные форматы чертежей по ГОСТ 2.301—68 и СТ СЭВ 1 181—78.  [c.35]

Как образуются дополнительные форматы чертежей  [c.35]

Формат чертежа должен быть выбран с таким расчетом, чтобы поле чертежа использовалось рационально.  [c.259]

Подобрать глазомерный масштаб изображений и формат чертежа. Начертить все контурные линии видов, разрезов и сечений. При выполнении эскиза следует поочередно выполнять все изображения каждого элемента детали, затем переходить к следующему ее элементу и т. д.  [c.284]


Выбрать необходимые и наиболее удобные изображения (виды, разрезы, сечения), их число и размещение. Подобрать масштаб для каждого изображения. Учесть места для надписей, позиций, размеров, спецификации и основной надписи. Определить формат чертежа (см. 2 и 6).  [c.334]

ФОРМАТЫ ЧЕРТЕЖЕЙ И ОФОРМЛЕНИЕ ЧЕРТЕЖНЫХ ЛИСТОВ  [c.3]

Размеры чертежных листов выбирают в зависимости от габаритных размеров чертежа, но не произвольно. Форматы листов определяются размерами внешней рамки чертежа (рпс. 1.1.). ГОСТ 2.301 — 68 (СТ СЭВ 1181—78) устанавливает пять основных форматов чертежей АО, А1,А2,АЗ, А4. Размеры сторон основных форматов приведены в табл. 1.1. Допускается при необходимости применять формат А5 с размерами сторон 148 X 210 мм.  [c.3]

Какие основные форматы чертежей установлены ГОСТ 2.301—68 (СТ СЭВ 1181—78)  [c.25]

J На рис. 7.16 показан образец выполненного листа № 2 задания III, который может быть примером размещения на листе вычерчиваемых соединений. На этом листе могут быть введены форматы чертежей каждого соединения.[c.259]

Выбрав формат чертежа, вычерчиваем рамку и размечаем графы основной надписи. С помощью габаритных прямоугольников производим планировку (компоновку) листа (рис. 11.9). Затем вычерчиваем тонкими линиями основную деталь изделия — корпус во всех проекциях (рис. 11.10). Переходя от крупных к более мелким деталям, вычерчиваем в тонких линиях все детали (рис. 11.11), Далее  [c.323]

Стандартизация форматов чертежей и других конструкторских документов дает возможность унифицировать размеры конструкторских столов, чертежных досок, папок, шкафов н стеллажей. Размеры листов чертежей (форматы) должны соответствовать размерам выпускаемой промышленностью чертежной бумаги, кальки, светочувствительной и других бумаг, применяемых для конструкторских документов.  [c.4]

На рис. 16.39 приведена форма этой таблицы, ее размеры и расположение относительно сторон формата чертежа. Таблица параметров состоит из грех частей, отделенных друг от друга сплошными основными линиями. В первой части таблицы приводят данные для нарезания зубьев колес или витков червяка, во второй — данные для контроля (в учебных проектах згу часть таблицы не заполняют), в третьей — справочные данные.  [c.305]

Сплошная толстая или основная линия выполняется толщиной х от 0,5 до 1,4 мм в зависимости от величины, сложности изображений и формата чертежа.  [c.6]

Вызов ПП FON и выбор формата чертежа показаны ниже в таблице ко.манд вывода чертежей по ПП АВЧ (см., например, табл. 12.7, табл. 12.9).  [c.374]

Определить рабочее поле чертежа, т. е. той части формата чертежа, которая отводится непосредственно  [c.16]


По эскизу детали выбрать формат чертежа. При этом следует учитывать, что масштаб изображения зависит от размеров и сложности формы детали. Поскольку на эскизе деталь изображена в глазомерном масштабе, но с соблюдением пропорциональности размеров ес элементов, то можно косвенно получить данные, которые позволяют выбрать оптимальный масштаб изображений.[c.267]

Толщину сплошной основной линии 5 = 0,5…1,4 мм выбирают в зависимости от величины и сложности изображения, а также от формата чертежа.  [c.12]

Перед началом выполнения эскиза следует определить название детали, положение ее на главном изображении, количество изображений, масштаб и формат чертежа, материал изображаемой детали. При составлении чертежа детали надо придерживаться определенной последовательности (черт. 283).  [c.132]

Толщина всех типов линий определяется в зависимости от толщины основной линии S, которая должна быть в пределах от 0,5 до 1,4 мм, что, в свою очередь, зависит от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинаковой для всех изображений, выполняемых в одинаковом масштабе на одном чертеже. Толщина линий на чертеже должна быть не менее 0,3 мм (на чертежах, выполненных тушью, размер большей стороны формата которых меньше 841 мм, — не менее 0,2 мм).[c.55]

Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.  [c.10]

Сколько форматов 1 содержится в листе формата 24 2. Как образуются дополнительные форматы чертежей 3. Чем определяется размер шрифта 4. Чему равна высота строчных букв по сравнению с прописными 5. Допускается ли применение в чертежах прямого шрифта 6. От чего зависит выбор толщины линии обводки видимого контура 7. Какого начертания и какой толщины проводят линии осевые, центровые, выносные, размерные и невидимого контура 8. Как обозначают центровые линии окружности небольшого диаметра (менее 12 мм) 9. В каких единицах измерения  [c.37]

Как выбирают формат чертежа детали  [c.293]

Планировка чертежа общего вида. Цель планировки — определить главное изображение и место других изображений на чертеже при условии рекомендуемого расположения основных изображений и равномерного заполнения формата чертежа. Выполняют планировку вычерчиванием от руки на любой бу-  [c.308]

При формировании сборочного чертежа блока АКД предлагает конструктору вариант размещения проекций блока, его видов, разрезов и пр., автоматически выбирает формат чертежа, исполь-  [c.97]

В начальной стадии создания рисунка необходимо ввести некоторые начальные установки из каких слоев будет рисунок состоять, на каком слое вы хотите начать рисунок, каким цветом, каким типом линий, какие гарнитуры шрифтов будут использованы в рисунке, размеры чертежа, единицы измерения и т.д. Заготовка, где есть ответы на указанные вопросы, может быть сделана заранее. Эта заготовка называется прототипом чертежа. В заготовке можно создать и определённые элементы, общие для всех чертежей, например, стандартную рамку и основную надпись. Можно заготовить несколько прототипов,соответствующих стандартным форматам чертежа с основной надписью.  [c.146]

Если у вас созданы прототипы, соответствующие стандартным форматам чертежа, a4. dwg, a3.dwg и т.п., то в ответ на предыдущий запрос можно ответить ,  [c.146]

СТАНДАРТЫ ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ 10. ФОРМАТЫ чертежей  [c.21]

Второй пример. Здесь применено вынесенное сечение, расположенное в разрыве между частями одного и того же вида. Фигура сечения совмещается с плоскостью чертежа так же, как и в первом примере. Шатун удлинен, усложнена форма поперечного сечения продольного элемента. Если применять наложенное сечение, то оно оказалось бы пересеченньш контурными линиями, вследствие чего чертеж будет менее отчетливым при чтении. Изображение с обрывом применено для экономии бумаги — уменьшается формат чертежа.  [c.54]

Толщины всех типов лилий зависят от ирииятой на чертеже толщины линии видимого контура, обозначаемой буквой S. Линии видимого контура в зависимости от велич -иы и сложкостн чертежа, а также назначения и формата чертежа могут выбираться в пределах от 0,5 до 1,4 мм.  [c. 16]

Наименьшая толщина линий п наименьшее рассгояние между смежными линиями в зависимости от формата чертежа должны соответствовать табл. 1.4.  [c.16]


При выборе масштаба изображений надо руководствоваться удобством их чтения, не допускать за,-гущения размерных линий, обозначений шероховатости поверхностей и других знаков, учитывая, что чем больше формат чертежа, тем менее удобно им пользоваться.  [c.213]

Эти данные поступают в блок, ограниченньЕЙ прямоугольником, в котором выполняются все арифметические операции и операции присваивания. Расчет формульных параметров ИГМ, присвоение значений координат ХО, Y0 привязки изображения к формату чертежа, расчет X — Y координат всех опорных точек изображения чертежа в функции ХО, Y0 и размерных параметров ТКС, а также определения всех опорных точек, как геометрических объектов, в функции их координат Р = POINT/Xj, Y,. При этом всем координатам (как правило) присваивается имя (индекс) опорных точек, а точкам — имя координат. Так, например, координаты точки 1 XI = ХО, Y1 = Y0-A2, точки 2 Х2-Х0+А, Y2 = Y1 и т. д.  [c.364]

ПП FON — форматы чертежей и основная надпись — имеет интерактивную команду MENU, в которой содержится меню 7 форматов чертежей по ГОСТ 2.301—68 с основной надписью по ГОСТ 2.104—68 формат A4 и форматы A3, А2, А1 с основной надписью по короткой и по длинной стороне формата.  [c.374]

ПП FON привязывается своими координатами XF, YF к экрану ГД, а ПП АВЧ своими координатами ХО, Y0 — к формату чертежа. Поэтому формат чертежа (F H) присутствует, как параметр, в ТКС ИГМ ПП ZONTS.  [c.374]

На рис. 12.13 ИГМ ПП ТРК показаны обобщенные (содержащие фрагменты всех графических исходов) фронтальное и профильное изображения, описанные формальными размерными параметрами (L, В, Е,…) и опорными точками (1, 2, 3, 8…, 61). На ИГМ указаны пределы изменения — lim (рТКС) этих параметров и таблица ТКС — ТРК, в которой неразмерные параметры NB (номера варианта), определяемый номерами группы студента и варианта задания (NBZ) по табЛ. 12.4 F H — формат чертежа, используемый в последующем для вызова сервисных ПП SK (О или 1) — код обозначения и штриховки разреза А-А.  [c.377]

Для выполнения ЛГР составляется эскиз па формате чертежа Л5 по типу рис. 12.20 и 12.21. Фактические значения размерных параметров ТКС — ЛГР — VTN снимаются с реальных деталей изделий учебных заданий. КХ для обозначения чертежей определяется по УИК.ЕСКД (рис. 12.22) — для некоторых деталей или непосредственно по К.ЕСКД, если КХ нет в кафедральном УИК.ЕСКД.  [c.390]

ТКС для выполнения чертежей валов-шестерен в ЛГР (ТКС-К2С2-ВШ — рис. 12.32) содержит все параметры ИГМ KZ 2, но вместо параметра NB параметр NST — номер ступени, Для каждой из которых записывается в ТКС и вводятся в ЭВМ фактические значения параметров. При этом параметр XSB для NST1/11 —привязка ступени к формату чертежа, а XSB — привязки к предыдущим ступеням определяются по формуле  [c.407]

На рис. 12.33 пример ручного нанесения размеров одного из валов-шестерен, представленных на ИГМ рис. 12.32. Для вычерчивания формата чертежа нанесения преобладающей шероховатости поверхностей, таблицы т, Z, d и заполнения основной надписи могут быть использования ПП FON и ZONTS.  [c.409]

Форматом чертежа (ГОСТ 2.301-68) или другого документа называется размер листа этого документа, определяемый размерами внешней рамки. Внешняя рамка выпо.,1няетея тонкой. пинией.  [c.15]

Выбор формата и планировки чертежа. Формат чертежа или эскиза выбирают в зависимости от сложности и размеров детали с учетом возможности как увеличения изображения по сравнению с натурой для сложных и мелких, так и уменьшения для простых по форме и крупных деталей. Изображения на чертеже должны обеспечивать ясность всех элементов детали. Для мелких элементов детали используют выносные элементы. Прежде чем выбрать формат чертежа, тшательно анализируют форму детали и определяют количество необходимых изображений. Выполняют это осмотром детали при эс-кизировании с натуры или мысленным представлением ее формы по чертежу сборочной единицы при деталировании. На предварительно выбранном формате выполняют черновик планировки чертежа, на котором чертят от руки осевые линии и габаритные контуры всех необходимых изображений, штрихуют намеченные разрезы, отмечают зоны для нанесения размеров. Анализируют намеченную планировку с целью выявления возможности уменьшения формата чертежа за счет уменьшения занимаемой площади простыми симметричными изображениями — видами слева, справа, сверху, снизу — путем выполнения только половины этих изображений без снижения ясности чертежа. При таком анализе учитывают также возможность изменения масштаба как всех изображений, так и отдельных из них как в сторону уменьшения изображений, так и в сторону увеличения. По результатам анализа принимают окончательное Рис. 14.8 решение о выбранном формате.  [c.240]

Прежде чем начинать вьлерчивание деталей, выполняют планировку листа, т. е. размещают на нем форматы чертежей деталей и изображений каждой детали на своем формате. Перед выполнением этой работы нужно установить количество изображений каждой детали, необходимое для выявления ее формы, и выбрать формат чертежа (см. 14.2). Размер формата определяют в зависимости от сложности детали, количества изображений и масштаба. Для правильного выбора формата чертежа сложных деталей можно рекомендовать такой прием на каждое изображение детали на чертеже общего вида кладут листок кальки или другой прозрачной б>тиаги и на ней обводят изображение детали. Поеле этого анализируют возможность уменьшения числа изображений до необходимого минимума. Для оставленных изображений отмечают зоны для размеров вне контура изображений. Изображения с зонами для размеров размещают на поле стан-  [c. 321]

Работая над чертежом, мы обычно оперируем миллиметрами. Работа в Auto ADe происходит в условных единицах, где одна единица может представлять миллиметры, метры, дюймы и т.д. В принципе это зависит от установки лимитов чертежа, задаваемых специальной командой. Если вы задаёте лимиты, соответствующие стандартным форматам чертежа (210×297 297×420 и т.д.), то условные единицы будут соответствовать миллиметрам.  [c.139]

Структура чертежа содержит описание видов формата чертежа. Виды, в которых будут располагаться спроецированные линии трехмерного объекта, размеры и условные обозначения, могут быть стандартными (сверху, слева, аксонометрический и т.д.) или нестандартными, ранее созданными пользователем. Формат чертежа обеспечивается нужным стандартом (180 или ЕСКД) или может создаваться самим пользователем. В итоге на экране монитора появятся несколько видов, которые будут представлены системами координат. К созданным видам можно по мере необходимости добавлять другие виды, а также редактировать существующие виды  [c. 39]



Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Стандарты форматов бумаги

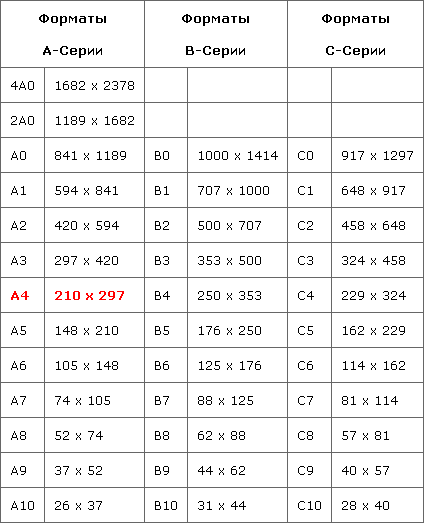

Форматы печатных листов по стандарту ISO 216 серия А. Обрезные размеры листов.

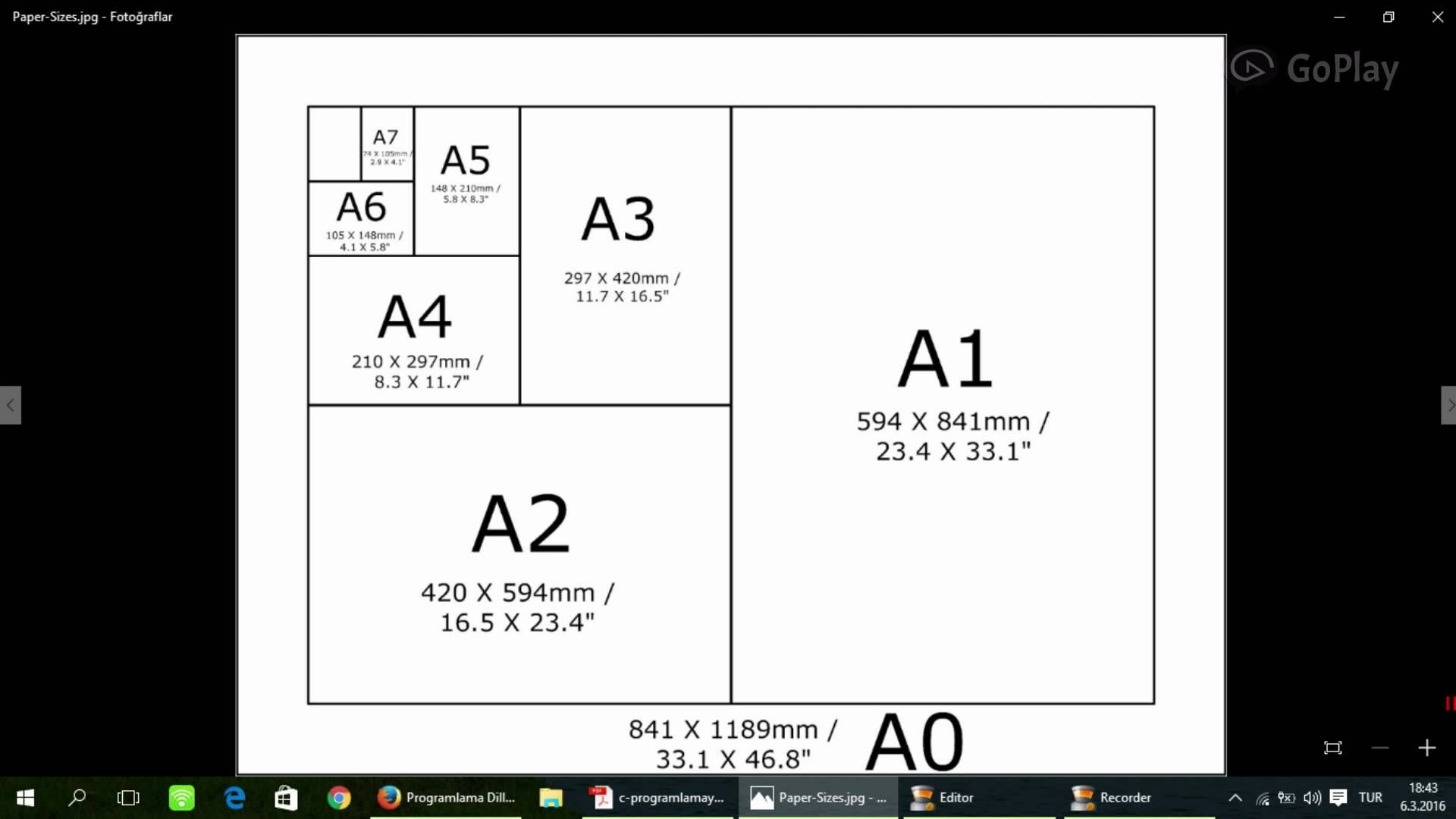

Размеры листов серии A строятся от листа A0, площадь которого равна 1 кв. м. Формат A1 равен половине A0 и получен путем разрезания А0 на две равные части. А1 имеет длину, равную ширине А0 и ширину равную половине длины А0. И далее размеры всех форматов этой серии получаются путем деления пополам старшего по линии, параллельной короткому краю.

формат размер: ширина x длина (мм)
4A0 1682 x 2378
2A0 1189 x 1682
A0 841 x 1189
A1 594 x 841
A2 420 x 594
A3 297 x 420
A4 210 x 297
A5 148 x 210
A6 105 x 148
A7 74 x 105
A8 52 x 74
A9 37 x 52
A10 26 x 37

Формат SRA3 и другие SRA форматы

Бумага формата SRA3, размером 450х320 мм. В системе ISO определены серии форматов RA и SRA для необработанной бумаги. Эти форматы лишь ненамного больше, чем соответствующие форматы А-серии. Листы этих форматов обрезаются по краям до требуемого формата. Площадь листа формата ISO RA0 равна 1,05 кв.м, а формата ISO SRA0 – 1.15 кв.м. Эти форматы также подчинены правилам квадратного корня из двух и половине площади, но размеры стартовых форматов округлены до целых сантиметров. Форматы необрезанных листов бумаги, которые используются в типографиях приведены в таблице:

Форматы Серии RA Форматы Серии SRA
RA0 860 x 1220 SRA0 900 x 1280
RA1 610 x 860 SRA1 640 x 900
RA2 430 x 610 SRA2 450 x 640
RA3 305 x 430 SRA3 320 x 450
RA4 215 x 305 SRA4 225 x 320

ISO 216 серия B. Обрезные размеры печатных листов.

Каждый формат серии B является средним геометрическим между форматами An и A(n+1). Все размеры печатных листов серии B строятся от листа A0, ширина которого равна 1 м.

формат размер: ширина x длина (мм)
B0 1000 x 1414
B1 707 x 1000
B2 500 x 707
B3 353 x 500
B4 250 x 353
B5 176 x 250
B6 125 x 176
B7 88 x 125
B8 62 x 88
B9 44 x 62
B10 31 x 44

ISO 216 серия C. Размеры конвертов в склеенном (сложеном виде).

Каждый формат серии C является средним геометрическим между форматами A и B с этим же номером. Благодаря этому лист A4 свободно укладывается в конверт C4.

формат размер: ширина x длина (мм)
C0 917 x 1297
C1 648 x 917
C2 458 x 648
C3 324 x 458
C4 229 x 324
C5 162 x 229
C6 114 x 162
C7 81 x 114
C8 57 x 81
C9 40 x 57
C10 28 x 40

Допустимое отклонение составляет ±1.5мм для значений до 150мм, ±2мм для значений от 150мм до 600мм, и ±3мм для значений свыше 600мм.

Типичные области применения форматов ISO 216:

Формат A0,A1 — чертежи, постеры и плакаты (см. также чертежные и архитектурные американские форматы)
Формат A2,A3 — чертежи, диаграммы, широкоформатные таблицы
Формат A4 — самый распространенный формат. Письма, журналы, бланки, каталоги, офисная бумага, расходные материалы для принтеров и копиров, рекламные материалы
Формат A5 — записные книжки, блокноты, идентификационные карточки, бланки, листовки, поздравительные открытки, рекламные материалы
Формат A6 — почтовые открытки, карточки
Формат B5,A5,B6,A6 — книги, брошюры, буклеты
Форматы C4,C5,C6 — конверты для писем формата A4: несложенные (C4), сложенные вдвое (C5), сложенные втрое (C6)
Формат B4,A3 — газеты, расходные материалы для копировальных машин в дополнение к A4

Дробные форматы, построенные как доля форматов стандарта ISO 216:

Обычно такие размеры приобретает разрезанный или сложенный лист, а также специально изготовленный лист (например открытки, приглашения).

формат размер: ширина x длина (мм) Типичное использование
1/3 A3 105 x 297
1/3 C3 114 x 229 (115 x 230) Конверт под 1/3 A3
1/3 A4 99 x 210 (100 x 210) Открытка под конверт “Евро”
1/3 C4 Euro DL = 110 x 220 (110 x 229) Конверт “Евро” (под 1/3 A4)
1/4 A4 74 x 210
1/8 A4 13 x 17
1/3 A5 70 x 148

Размеры форматов по ISO 623 и ISO 838

ISO 623:

Стандарт определяет размеры папок для хранения листов А4 и прочей полиграфической продукции не превышающей размеры А4 формата в развернутом или сложенном виде. Даны максимальные размеры для папок в сложенном виде.

формат размер: ширина x длина (мм)
Обычные папки без выноса 220 x 315
Папки с коротким выносом (менее чем 25мм) 240 x 320 (с зажимом или без него)
Папки с широким выносом(более 25мм) 250 x 320 (без зажима), 290 x 320 (с зажимом)

ISO 838:

Стандарт определяет отверстия в листах под подшивку. Два отверстия диаметром 6±0.5мм. Центры отверстий находятся на расстоянии 80±0.5мм друг от друга и на расстоянии 12±1мм до края листа. Отверстия расположены симметрично относительно оси листа.

Размеры форматов по ISO 7810

ISO 7810:

Стандарт определяет размеры идентификационных карточек.

формат размер: длина x ширина (мм)
ID-1 85.60 x 53.98
ID-2 (A7) 105 x 74
ID-3 (B7) 125 x 88

В нашей стране вместо ID-1 используется формат 90 x 50 мм (реже 90 x 55 или 60 мм).

Американские форматы печатных листов

формат размер: ширина x длина (мм) размер: ширина x длина (дюймы)
Statement 139,7 x 215.9 5.5 x 8.5
Executive 184.1 x 266.7 7.25 x 10.55
Letter (Size A) 215.9 x 279.4 8.5 x 11
Folio 215.9 x 330.2 8.5 x 13
Legal 215.9 x 355.6 8.5 x 14
Arch 1 228.6 x 304.8 9 x 12
10 x 14 254 x 355.6 10 x 14
Ledger (Size B) 279.4 x 431.8 11 x 17
Arch 2 304.8 x 457.2 12 x 18
Tabloid 431.8 x 279.4 17 x 11
Size C 431.8 x 558.8 17 x 22
Arch 3 457.2 x 609.6 18 x 24
Size D 558.8 x 863.6 22 x 34
Arch 4 609.6 x 914.4 24 x 36
Arch 5 762 x 1066.8 30 x 42
Size E (Arch 6) 563.6 x 1117.6 34 x 44

Английские форматы печатных листов

формат размер: ширина x длина (мм) размер: ширина x длина (дюймы)
Foolscap 336 x 419 13.25 x 16.50
Small Post 368 x 469 14.50 x 18.50
Sheet and 1/3 cap 336 x 588 13.25 x 22.00
Sheet and 1/2 cap 336 x 628 13.25 x 24.75
Demy 394 x 507 15.50 x 20.00
Large Post 419 x 533 16.50 x 21.00
Small medium 444 x 558 17.50 x 22.00
Medium 457 x 584 18.00 x 23.00
Small Royal 482 x 609 19.00 x 24.00
Royal 507 x 634 20.00 x 25.00
Imperial 559 x 761 22.00 x 30.00

Российские стандартные форматы изданий


по ГОСТ 5773-90
Размер листа (мм) Доля листа Условное обозначение Обрезной формат (мм)
максимальный минимальный

Книжные издания

600х900 1/8 60х90/8 220х290 205х275
840х1080 1/16 84х108/16 205х260 192х255
700х1000 1/16 70х100/16 170х240 158х230
700х900 1/16 70х90/16 170х215 155х210
600х900 1/16 60х90/16 145х215 132х205
600х840 1/16 60х84/16 145х200 130х195
840х1080 1/32 84х108/32 130х200 123х192
700х1000 1/32 70х100/32 120х162 112х158
750х900 1/32 75х90/32 107х177 100х170
700х900 1/32 70х90/32 107х165 100х155
600х840 1/32 60х84/32 100х140 95х130

Журнальные издания

700х1080 1/8 70х108/8 265х340 257х333
600х900 1/8 60х90/8 220х290 205х275
600х840 1/8 60х84/8 205х290 200х285
840х1080 1/16 84х108/16 205х260 192х255
700х1080 1/16 70х108/16 170х260 158х255
700х1000 1/16 70х100/16 170х240 158х230
600х900 1/16 60х90/16 145х215 132х205
840х1080 1/32 84х108/32 130х200 123х192
700х1080 1/32 70х108/32 130х165 125х165

Примечание. Эти размеры не распространяется на форматы альбомов, атласов, книжек-игрушек, буклетов, факсимильных, библиофильских, нотных изданий, календарей, изданий, выпускаемых на экспорт, изданий, печатаемых зарубежом, а также миниатюрных, уникальных и экспериментальных изданий.

Формат изданий условно обозначают размером листа для печати в сантиметрах и долей листа.

Форма издания в миллиметрах определяют: для издания в обложке — его размерами после обрезки с трех сторон, для издания под переплетную крышку — размерами обрезанного с трех сторон блока, при этом первая цифра обозначает ширину, а вторая — высоту издания.

Максимальные форматы являются предпочтительными для применения. Допускается уменьшение формата издания до минимального по высоте и (или) ширине при печатании издания на машинах устаревших конструкций, импортном оборудовании, а также с учетом технологических особенностей производства.

Предельные отклонения форматов изданий от установленного для данного тиража не должны быть более 1 мм по ширине и высоте блока.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Декларация соответствия ГОСТ Р

Декларация соответствия ГОСТ Р – документ, подтверждающий соответствие продукции требованиям безопасности, установленным национальными государственными стандартами.Декларация необходима для разрешения оборота товаров на территории Российской Федерации.

В настоящее время большинство групп продукции регулируется национальными техническими регламентами и техническими регламентами Таможенного союза, но для некоторых видов продукции все еще требуется составление деклараций ГОСТ Р.

Перечень такой продукции приведен в Постановлении Правительства РФ № 982 «Об утверждении Единого перечня продукции, подлежащей обязательной сертификации. и Единый перечень продукции, в отношении которой подтверждение соответствия оформляется в форме декларации о соответствии ».

Список регулярно обновляется, и его обновленная версия доступна на сайте (Федеральное агентство по техническому регулированию и метрологии).

Также следует отметить, что система сертификации ГОСТ Р требует оформления сертификатов ГОСТ Р вместо деклараций соответствия.

Важные особенности декларации продукции ГОСТ Р:

  • ГОСТ Р Декларации действительны на территории Российской Федерации.
  • Декларация должна быть зарегистрирована в стороннем аккредитованном органе.
  • Декларация оформляется по утвержденной форме, но в отличие от сертификата не имеет специального шаблона и оформляется на стандартном листе (см. Образец декларации ГОСТ Р).
  • В зависимости от схемы декларирования декларация ГОСТ Р может быть оформлена как на партию продукции, так и на ее серийное производство.
  • Срок действия декларации – до 3 лет.
  • В декларации может быть указана компания, зарегистрированная на территории Российской Федерации, в качестве Заявителя.
  • ГОСТ Р не допускает добровольного декларирования соответствия, но при необходимости или желании можно составить добровольный сертификат ГОСТ Р. после завершения обязательного подтверждения соответствия.

Стоимость декларации и сроки подготовки документов:

Стоимость и сроки составления деклараций ГОСТ Р зависят от множества факторов, таких как тип и количество продукции, выбранная схема декларирования, наличие всех документов, необходимых для составления и подачи образцов продукции, а также анализа состояния производства (при необходимости) и т. д.

Поэтому, чтобы точно рассчитать стоимость и сроки декларирования, пожалуйста, скачайте и заполните специальную форму и отправьте ее по электронной почте в МИНТЕСТ. специалистов компании по адресу, указанному в форме. В ответ вы получите обновленное коммерческое предложение в течение одного рабочего дня.

Для получения консультации по всем интересующим вопросам обращайтесь к специалистам компании по телефону или электронной почте.

В чем разница между чертежным стандартом ANSi и ISo?

Отредактировано, чтобы ответить на комментарий ниже:
http: // www.eng-tips.com/viewthread.cfm?qid=228088

Это было написано кем-то другим (ссылка в конце), но очень хорошо помогает определить различия между ними:

Американский национальный институт стандартов (ANSI, / ˈænsi / an-see) – это частная некоммерческая организация, которая наблюдает за разработкой добровольных согласованных стандартов для продуктов, услуг, процессов, систем и персонала в США.

Организация также координирует стандарты США с международными стандартами, чтобы американские продукты могли использоваться во всем мире.

ANSI аккредитует стандарты, разработанные представителями других организаций по стандартизации, правительственных агентств, групп потребителей, компаний и т. Д. Эти стандарты обеспечивают единообразие характеристик и производительности продуктов, использование людьми одних и тех же определений и терминов и одинаковые методы тестирования продуктов. ANSI также аккредитует организации, которые проводят сертификацию продукции или персонала в соответствии с требованиями, определенными в международных стандартах.

[4]

Штаб-квартира организации находится в Вашингтоне, округ Колумбия. Операционный офис ANSI находится в Нью-Йорке. Годовой операционный бюджет ANSI финансируется за счет продажи публикаций, членских взносов и взносов, услуг аккредитации, платных программ и программ международных стандартов…

Институт управляет девятью группами стандартов:
• Сотрудничество по стандартизации национальной обороны и безопасности ANSI (HDSSC)
• Группа стандартов ANSI по нанотехнологиям (ANSI-NSP)
• Панель стандартов предотвращения кражи идентификационной информации и управления идентификационной информацией (IDSP)
• Сотрудничество по координации стандартизации энергоэффективности ANSI (EESCC)
• Сотрудничество по координации стандартов ядерной энергии (NESCC)
• Панель стандартов для электромобилей (EVSP)
• Сеть ANSI-NAM по химическому регулированию
• Координационная группа по стандартам биотоплива ANSI
• Группа стандартов информационных технологий в сфере здравоохранения (HITSP)

где как ISO !!

Международная организация по стандартизации (ISO) – это международный орган по стандартизации, состоящий из представителей различных национальных организаций по стандартизации.

Основанная 23 февраля 1947 года, организация продвигает во всем мире частные, промышленные и коммерческие стандарты. Штаб-квартира находится в Женеве, Швейцария,

.

[5]

и по состоянию на 2015 год работает в 163 странах мира.

[6]

Это была одна из первых организаций, получивших общий консультативный статус при Экономическом и Социальном Совете ООН.

ISO, Международная организация по стандартизации, является независимой неправительственной организацией, членами которой являются организации по стандартизации 163

страны-члена.Он является крупнейшим в мире разработчиком добровольных международных стандартов и способствует мировой торговле, предоставляя общие стандарты для разных стран. Установлено около двадцати тысяч стандартов, охватывающих все, от промышленных товаров и технологий до безопасности пищевых продуктов, сельского хозяйства и здравоохранения.

Использование стандартов помогает создавать безопасные, надежные и качественные продукты и услуги. Стандарты помогают предприятиям повышать производительность, сводя к минимуму ошибки и отходы.Позволяя напрямую сравнивать товары с разных рынков, они помогают компаниям выходить на новые рынки и помогают в развитии глобальной торговли на справедливой основе. Стандарты также служат для защиты потребителей и конечных пользователей продуктов и услуг, гарантируя, что сертифицированные продукты соответствуют минимальным международным стандартам.

ИТ зависит от того, где вы работаете и с кем работаете !!

Если вы работаете над продуктом, основанным на Америке, то сначала будет ANSI, а остальное – ISO

Кредит причитается:
https: // www.quora.com/What-is-the-difference-between-ANSI-and-ISO

Казахстан-ГОСТ К – CERINS

ГОСТ

ГОСТ (ГОСТ) – это сокращение от ГОсударственныйСТандарт. ГОСТ относится к набору технических стандартов, поддерживаемых Евроазиатским советом по стандартизации, метрологии и сертификации (EACS), региональной организацией по стандартизации, действующей под контролем Содружества Независимых Государств (СНГ). Сам стандарт изначально был разработан правительством Советского Союза, однако после распада СССР стандарты приобрели новый статус региональных стандартов.С тех пор более 20 000 стандартов широко использовались в 12 странах, служа для регулирования стран в регионе.
ГОСТ Р – это просто сертификат ГОСТ в России, ГОСТ Б для Беларуси, ГОСТ К для Казахстана и так далее.

ГОСТ К

Это сертификат, подтверждающий, что товар произведен с соблюдением стандартов безопасности и требований качества Республики Казахстан. Стандарты ГОСТ-К, принятые в Республике Казахстан, аналогичны стандартам России: ГОСТ-Р.Сертификаты
ГОСТ К делятся на ГОСТ К CoC (обязательный сертификат соответствия) и ГОСТ K Добровольный сертификат соответствия (добровольный сертификат соответствия).

Виды и сроки действия:

Товары, подлежащие сертификации по ГОСТ-К: Сертификация по ГОСТ-К требуется для таможенного оформления, совершения операций и использования товаров в Казахстане в соответствии с Постановлением Правительства № 367 от 20.04.2005.

1.Сертификат на отгрузку: действителен для определенной партии товаров, поставленных только на основании торгового контракта между экспортером и импортером.

2. Сертификат действителен в течение 1 года: Сертификаты можно получить без посещения завода путем проверки образцов и технической документации, включая приемлемые отчеты об испытаниях. Новый сертификат должен быть выдан по истечении срока действия сертификата.

3. Сертификат действителен 3 года: Аккредитованный аудитор / эксперт должен выехать на производственные объекты и осмотреть производственную линию.Эта заводская инспекция / аудит будет выполняться путем изучения технических документов, таких как чертежи, отчеты об испытаниях, контроль качества и анализ процедуры производства, включая процедуру ISO 9001 и / или другую СМК (систему управления качеством).

4. Отказное письмо: Для товаров, не включенных в обязательный перечень ГОСТ-К, ГОСТ-К не требуется. В таких случаях «отказное письмо», выданное аккредитованными нотифицированными органами, может быть выпущено в качестве официального объяснения для таможенников, а также государственных аудиторов на рынке Казахстана или во время процесса получения разрешения на эксплуатацию завода / завода.

ГОСТ К – сертификат национального стандарта безопасности Казахстана. После введения Технического регламента Таможенного союза – TRCU, области сертификации по ГОСТ К заметно сократились, но сертификация по ГОСТ К все еще требуется для стандартов на продукцию, которые еще не согласованы между членами Евразийского таможенного союза.

Сертификаты ГОСТ К

выдаются органами по сертификации, утвержденными Комитетом по стандартизации, метрологии и сертификации Казахстана (КАЗМЕМСТ).

ГОСТ К Срок годности

  • Одна партия: Дата подтверждения следует за периодом, указанным в контракте между импортером и экспортером.Обычно используется в производственных проектах, таких как разовые продукты или продукты, не предназначенные для перепродажи третьим лицам.
  • Серийное производство (1 ~ 3 года): Непрерывный экспорт / импорт разрешен только в течение определенного периода.

www.cerins.org

Как нарисовать лист а3 для рисования. Гостевые рамки для рисования для Word

Цель урока : Научиться правильно писать стандартным шрифтом и оформить титульный лист текстового дизайнерского документа.

Методические указания :

По ГОСТ 2.105-95 «Общие требования к текстовым документам», титульный лист оформляется по установленным правилам.

Его особенность: формат А3 разбит на поля внутри кадра.

1. наименование отдела

2. специальные марки

3. График согласования и согласования

4. наименование товара

5. обозначение документа

6. подписи разработчиков документа

7. год публикации документа (без обозначения слова «год»)

При выполнении титульного листа для IG поля 2 и 3 опускаются.

Условные обозначения на чертежах должны соответствовать стандарту шрифта. Чтобы научиться правильно писать стандартным шрифтом, необходимо изучить ГОСТ 2.304-81 и выполнить упражнение по написанию букв и цифр на сетке с наклоном линий под углом 75 °. В сетке отмечается ширина букв и расстояние между ними. Данные взяты из таблицы 2 и рисунка 1 приложения 2.

ЗАДАЧА:

На листе формата А3 заполнить титульный лист альбома графических работ (см. Пример оформления листа на рис.2).

Порядок передачи:

Используя таблицу 2 по ГОСТ 2.304-81 и образец листа оформления, в котором номер шрифта надписи указывается строками, выполнить работу в следующем порядке:

1 – закончить каркас;

3 – нарисовать вспомогательную сетку по заданному номеру стандартного шрифта чертежа;

4 – разместить на нем тонкими линиями необходимое количество линий симметрично относительно рамки формата;

5 – лист проверки;

6 – убрать лишние линии и обвести все надписи.

Примечание!

Перенос частей слов на титульном листе не допускается!

ГРАФИЧЕСКАЯ РАБОТА № 2

Создание галтелей, уклон

Цель урока : Закрепить правила для скругления, конуса, конуса и определения размеров.

Методические указания :

Выполните тренировочные упражнения, приведенные в Приложении 3, по разделению круга на части рис. 2, рисуя сопряжения на рис.3 и конус, повторите урок.

ЗАДАЧА:

1. На листе формата А3 начертить контур пластины в масштабе 5: 1, и, разобравшись в построении контура пластины, проделать свою работу по собственному варианту построения контура пластины. деталь по заданным размерам, используя правила построения сопряжений и деления окружности на части.

Порядок передачи:

Изобразите контур пластины в масштабе 5: 1 в следующей последовательности (см. Рис.3):

1 – отметьте положение изображения на поле чертежа, проведите вертикальную ось симметрии изображения и горизонтальную штрих-пунктирную линию центров двух верхних отверстий. Эти две линии служат основанием для подсчета других размеров;

2 – на горизонтальной линии справа и слева от вертикальной оси симметрии разметить по 50 мм (с учетом шкалы 5: 1) и обозначить центры 01 и O2 окружностей вертикальными штрихпунктирными линиями.

3 – затем вниз от горизонтальной линии проложить размеры: 15; 55 = 15 + 40; 100 (с учетом масштаба 5: 1) и горизонтальными штрихпунктирными линиями отмечают центры О3, 04 и 05.

4 – из отмеченных центров начертить дуги и окружности заданных размеров с учетом масштаба.

5 – проведите две вертикальные касательные к половине круга с центром O4. Затем нарисуйте центры дуг сопряжения, нарисуйте дуги сопряжения, найдите центр сопряжения и отметьте точки сопряжения.

Контур пластины


Все технические чертежи в настоящее время выполняются по правилам, определенным комплексом государственных стандартов (ГОСТ) «Единая система конструкторской документации» (ЕСКД).Соблюдение этих правил обязательно для всех организаций и частных лиц.

Возникновение стандартов Единой системы конструкторской документации (ЕСКД) было вызвано:

Необходимость генерации общих правил оформления и оформления чертежей, обеспечивающих их понимание во всех отраслях;

Необходимость унификации (доведения до однородности) форм и размеров изделий;

Необходимость вывода на мировой рынок конкурентоспособной продукции.

Стандарт ЕСКД – нормативный документ, устанавливающий единые правила выполнения и оформления проектной документации для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденный уполномоченным органом (Государственным комитетом по стандартизации). Комплект стандартов ЕСКД в нашей стране введен с января 1971 года.

Каждому стандарту ЕСКД присваивается свой номер с указанием года регистрации, например, стандарт на чертежный шрифт ГОСТ 2.304-81. Запись гласит: Государственный стандарт, регистрационный номер два, точка триста четыре, утвержден в 1981 году.

Соответствие Государственным стандартам (сокращенно ГОСТ) ЕСКД обязательно для всех предприятий, организаций, учебных заведений и частных лиц. Стандарты периодически обновляются.

Формат чертежа, рамка и основная надпись

Чертежи выполняются на листах строго определенных размеров, установленных ГОСТ 2.301-68 (СТ СЭВ 1181-78). Это облегчает их хранение.

Формат чертежа обозначается буквой и цифрой, например A3, A4.

Форматы листов определяются размерами внешней рамки. Граница (рамка размера) наносится на расстоянии 5 мм от внешней рамки (линия обрезки копии) в направлении поля чертежа для форматов A3 и A4 и на расстоянии от 5 до 10 мм для других форматов. Толщина линии обрамления не менее 0,7 мм.

Размеры сторон формата, мм:

297 × 210 – A4

297 × 420 – A3

594 × 420 – A2

594 × 841 – A1

1189 × 841 – A0


Основная надпись на чертежах

На чертежах основная надпись расположена в правом нижнем углу.Его форма, размер и содержание устанавливаются стандартом.

В столбцах основных надписей (номера столбцов на рисунке указаны в скобках) укажите:

1 – наименование товара

2 – обозначение документа (код документа)

3 – обозначение по стандартному материалу детали

4 – буква документа

5 – вес продукта в килограммах

6 – масштаб

7 – порядковый номер листа

8 – общее количество листов документа

9 – наименование изготовителя чертежа

10, 11, 12 – в строке «Развитые.»- фамилия, подпись и дата, в строке« Чек »- имя учителя, его подпись и дата


На школьных школьных рисунках вы сделаете основную надпись в виде прямоугольника со сторонами. 36 x 185 мм.

Основная надпись на чертеже-инструкции



Масштаб

На чертежах изделия желательно рисовать в полном размере, то есть 1: 1. сделано, то используются шкалы уменьшения или увеличения

МАСШТАБ – отношение размера изображения к фактическому размеру объекта

ГОСТ 2.302-68 (СТ СЭВ 1180-78) предусмотрены следующие масштабы:


Для построения чертежа детали в масштабе 2: 1 необходимо увеличить линейные размеры изображения вдвое. Если нужно сделать изображение в масштабе 1: 2, то линейные размеры уменьшаются вдвое. Размеры углов не меняются при выборе масштаба изображения.

При любом масштабе к чертежу всегда применяются только фактические размеры. Масштаб заносится в специальный столбец основной надписи по шрифту 1: 1; 1: 2; 2: 1 и т. Д.Масштаб можно поставить на поле чертежа только для тех изображений, которые выполнены в масштабе, отличном от масштаба, указанного в основной надписи. В этом случае поверх изображения делается запись M 1: 2; M 2: 1 и др.

Шрифты для чертежей

Все надписи на чертежах должны быть выполнены чертежным шрифтом. Контур букв и цифр шрифта чертежа устанавливается ГОСТ 2.304-81. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и линиями.Стандарт устанавливает десять размеров шрифта: 1,8; 2,5; 3,5; пять; 7; 10; 14; двадцать; 28; 40. Размер шрифта – это величина, определяющая высоту прописной (заглавной) буквы. Шрифт может быть выполнен как с наклоном 75 °, так и без наклона.

Прописные буквы. Высота прописной буквы (h) равна размеру шрифта. Нижние элементы букв D, Ц, Щ и верхний элемент буквы Y выполняются за счет расстояния между линиями.Толщина линии шрифта (d) выбрана равной 0,1 h. По названным параметрам (h, 0, lh) строится вспомогательная сетка, в которую вписываются буквы. Ширина большинства заглавных букв (g) составляет 0,6h или 6d, что примерно соответствует размеру h ближайшего наименьшего номера шрифта. Исключение составляют буквы A, D, M, X, C, Y, Y, ширина которых равна 0,7d, ширина букв Ж, Ф, Щ, Ш, b принята равной 0,8d, а ширина букв Г, 3, С – 0,5d.

Нижний регистр. Высота большинства строчных букв (c) равна 0.7h, который примерно равен размеру (h) ближайшего наименьшего номера шрифта. Например, для шрифта № 10 высота строчной буквы будет 7 мм, а для шрифта № 7 – 5 мм. Верхние и нижние элементы строчных букв выполняются за счет расстояния между линиями и выходят на значение 3d. Большинство строчных букв имеют ширину 5d. Ширина букв a, m, c, b равна 6d, букв w, t, f, w, u, s, y – 7d, а букв z, c – 4d.

2. Высота букв, цифр и знаков на чертежах должна быть не менее 3-х.5 мм.

3. Нарисуйте буквы по частям. Движение руки при выполнении прямолинейных элементов букв осуществляется сверху вниз или слева направо, а закругленных – перемещением вниз и влево или вниз и вправо.

4. Идентичные элементы различных букв, цифр, знаков должны выполняться в единой технике, что способствует развитию автоматизма при их написании.

5. Поддерживайте заданный наклон шрифта с помощью направляющих штрихов.

6. Строго соблюдайте конструкцию каждой буквы и соотношение высоты к ширине буквы.

7. Старайтесь поддерживать такое расстояние между буквами, чтобы оно визуально казалось одинаковым.

8. Четкость, ясность и удобство чтения рисунка зависят от качества его исполнения и правильного выбора размеров шрифта.

Чертеж и графическое изображение детали имеют разные линии. Некоторые из них изображают реальные поверхности – видимые и невидимые контуры.Остальные линии показывают размеры объекта, плоскость симметрии и т. Д .; их нельзя увидеть в деталях, так как это условные линии, которые не показывают реальных очертаний объекта. Очевидно, что условные линии должны отличаться очертаниями от линий, изображающих контуры детали.

Сплошная толстая базовая линия. Для изображения видимых контуров объектов используется линия, называемая сплошной толстой основной линией. Толщина этой линии, обозначаемой латинской буквой s, устанавливается стандартом в пределах от 0.От 5 до 1,4 мм, в зависимости от размера и сложности изображения. Выбранная толщина линии s должна быть одинаковой для всех изображений на этом чертеже.

Такая линия очерчивает изображение видимых контуров объекта на рис.

Пунктирная линия. Для невидимых контуров объекта используется линия, которая называется пунктирной линией. На рис. такая линия показывает невидимое отверстие на этом изображении, которое находится внутри детали. Пунктирная линия состоит из штрихов (черточек) одинаковой длины.Их длина стандартно устанавливается в пределах от 2 до 8 мм (для школьных рисунков рекомендуется 4 мм). Все штрихи в линии должны быть примерно одинаковой длины. Расстояние между штрихами должно быть от 1 до 2 мм и должно быть примерно одинаковым по линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна быть от s / 2 до s / 3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной.Пунктирные линии должны начинаться и заканчиваться штрихами. Прерывистая пунктирная линия пунктирная. Раньше его рисовали в виде точек. На немецком языке точка означает точку, отсюда и название. Теперь это имя не соответствует символу строки.

Тонкая штрихпунктирная линия. Чтобы нарисовать осевые линии, а также центральные линии, обозначающие центры окружностей и дуг, используйте линию, называемую пунктирной тонкой линией, которая состоит из длинных тонких штрихов и точек между ними.Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных рисунков рекомендуется длина штрихов 20 мм). Толщина штрихпунктирной линии взята от s / 2 до s / 3.

Осевая и центральная линии своими концами должны выступать на 2-5 мм за контур изображения и заканчиваться штрихом, а не точкой. Положение центра круга определяется пересечением штрихов.

Детали чертежа должны начинаться с рисования осевых линий и осевых линий, которые являются основой чертежа.С их помощью удобно строить симметричные изображения, отставляя от этих линий размеры, по которым проводятся контуры объекта.

Пунктирная с две точек тонкие линии показывает линии сгиба на разворотах и ​​крайние положения движущихся объектов. Длина штрихов от 5 до 30 мм, расстояние между ними от 4 до 6 мм.

Сплошная тонкая линия. Кроме вышеперечисленных линий, на рис. Надписями обозначены размерные и выносные линии. Выносные линии используются для соединения изображения и размерных линий, проведенных за пределами контура. Для измерения размеров и протяженности используется линия, называемая сплошной тонкой, толщина которой должна находиться в диапазоне от s / 3 до s / 2.

Выносные линии должны выходить за концы стрелок размерных линий примерно на 1-5 мм.

Сплошные тонкие линии также используются для закрашивания участков.

В продолжение темы фреймворка. В этом сообщении вы можете скачать рамку со штампом формата А3 (размер рамки 297х420 мм, что соответствует стандартам). Каркас выполнен в виде блока AutoCAD в формате * .dwg и соответствует требованиям единой системы конструкторской документации ЕСКД.

Вы можете скачать готовый блок с рамками на нашем сайте по ссылкам:

Как будет выглядеть горизонтальная рамка на вашем чертеже

Как будет выглядеть вертикальная рамка на вашем чертеже

Хочу отметить следующее, что блок состоит из строк и текста, которые выполнены на разных слоях.Вы можете отредактировать этот блок через редактор блоков или просто взорвать (взорвать) и работать с примитивами строка и текстом .

Как вставить рамку в рисунок

Чертеж рамки со штампом оформляется по форме и для того, чтобы вставить его в свой рисунок, есть несколько способов. Перед этим нужно извлечь файл из архива и поместить в любую папку (рекомендую создать папку Framework и положить туда все файлы с фреймами).

Вы можете использовать следующие методы:

  • Открыть загруженный файл в формате * .dwg (2 клика левой кнопкой мыши) – выбрать блок – скопировать (сочетание клавиш Ctrl + C или правая кнопка мыши – Буфер обмена – Копировать) – вставить блок в желаемое место на чертеже;
  • Панель AutoCAD Вставить Блок Обзор…, затем укажите файл, который вы загрузили и извлекли в папку. Вставьте блок в желаемое место на чертеже;
  • Через

Потребность в рамке возникает у студентов инженерных и компьютерных специальностей, когда необходимо оформить лабораторную, курсовую или дипломную работу.Можно купить листы с уже напечатанными рамками, но проще и удобнее набирать текст с рамками самостоятельно. Здесь вы найдете и бесплатно скачаете шаблон (* .dot), который позволяет легко и просто создавать тексты на листах с рамками. Правильная настройка шаблона один раз может сэкономить массу времени. Кстати, один из наших читателей сказал, что с помощью этого шаблона он наладил успешный бизнес – распечатывает одноклассникам и всем в общежитии на листах рамки.

Загрузите файл (см. Ссылку ниже) и откройте этот файл в редакторе Word.При открытии вы получите предупреждение о том, что файл содержит макросы. Это нормально (вирусов нет). Благодаря этим макросам достигается удобство работы. Поэтому выберите вариант «не отключать макросы». После запуска появляется дополнительная панель, которую вы видите на рисунке (ее можно настроить). Дальше все очень просто: создайте новую страницу, поместите на нее курсор и нажмите кнопку на панели с нужной рамкой. Эту страницу можно редактировать, менять шрифты и т. Д.

В дополнение к рамкам выше, вы также получите дополнительный верхний штамп (см. Слева) и штамп адреса (пример штампа адреса можно увидеть на рисунке ниже).Эти шаблоны предназначены для оформления электронных документов по ГОСТ 2.104-68 *, для конструкторской документации. Загруженный файл является ШАБЛОНОМ документа, поэтому вам не следует редактировать его напрямую. Для правильной работы поместите шаблон в папку шаблонов (обычно C: Pogram Files, Microsoft Office Templates). Для корректной работы шаблона необходимы файлы шрифтов ГОСТ Тип A и ГОСТ Тип B, которые должны быть установлены в системе. Вы можете скачать эти шрифты, например,.Настоятельно рекомендуется перед началом работы с документом, не меняя ничего в его тексте, открыть меню Файл – Свойства документа и обязательно заполнить столбцы, касающиеся Название и Номер документа, Название компании. . После подтверждения ваших изменений сохраните документ, закройте и снова откройте его. Текст документа рекомендуется набирать в стиле «Основной текст».

Настоятельно рекомендуется использовать специальные стили для форматирования заголовков на соответствующем уровне – заголовок 1, заголовок 2 и т. Д.Вам не нужно этого делать, но тогда вам придется вручную форматировать каждый заголовок соответствующего уровня, а также вручную создавать оглавление. Также рекомендуется писать отдельные формулы (не в основном тексте) и создавать таблицы с использованием соответствующих стилей формул и таблиц. Если вам нужно использовать какие-либо другие объекты, создайте для них свои стили.

Неважно, как вы это делаете – вручную или с помощью программы. Важно, чтобы вы соответствовали требованиям:

а) учитель;
б) учебные пособия, если есть;
в) ГОСТы.

Основное различие между рисунком и письменной научной работой заключается в его полезности. Если курсовую работу можно делегировать с чистой совестью (если только вы не хотите вдаваться в науку с головой), то рисование следует отдавать на аутсорсинг только в крайнем случае – когда нет времени или возможности нарисовать его самостоятельно. Рисование – это практика, которая пригодится любому дизайнеру, будь то инженер или архитектор. Причем рисунок по ГОСТу.

Основные ГОСТы для будущих инженеров

Итак, перед составлением чертежей по ГОСТам необходимо изучить:

  • ГОСТ 2.301-68 (форматы листов)
  • ГОСТ 2.302-68 (шкала)
  • ГОСТ 2.304-81 (шрифты)
  • ГОСТ 2.303-68 (строки)
  • ГОСТ 2.305-68 (отрубы, профили)
  • ГОСТ 2.306-68 (обозначения)
  • ГОСТ 2.316-2008 (этикетки и таблицы)

Есть и другие более узкие стандарты. Вероятно, вас познакомят с ними в университете.

Основные правила составления чертежей по ГОСТ

Пройдемся по основным требованиям, закрепленным в ГОСТах:

1.Формат

Здесь все просто. Существует четыре основных формата – A4, A3, A2, A1, A0. Самый большой – А0 (841х1189 мм), самый маленький – А4 (210х297мм). Разрешено увеличивать или уменьшать формат. В первом случае – для любой площади, кратной площади листа А4, во втором – до формата А5 (то есть вдвое меньше листа А4).

2. Сфера действия

Определяется размером будущего изделия или конструкции и необходимой детализацией.Есть шкалы увеличения (для мелких деталей, микросхем) и уменьшения (для архитектурных планов). В первом случае это:

2: 1 / 2,5: 1 / 4: 1 / 5: 1 / 10: 1 / 15: 1 / 20: 1 / 25: 1 и т. Д.

При уменьшении используются обратные масштабы: 1: 2 , 1: 2,5 и др. Если вы решили создать генеральный план, вы можете использовать следующие масштабы: 1: 2000 , 1: 5000 и др.

3. Основа

Необходимо делать отступ от края листа до начала рисунка. Он разделен линией (т. Е. Рамкой). От левого края отступают 20 мм, от остальных по 5 мм. Левый край используется для подшивки.

4. Строки

Всего 6 линий: сплошная основная (жирная), сплошная тонкая, волнистая, штриховая, пунктирная, открытая. Каждая строка имеет свое значение. Например, основное твердое тело рисует контуры изделия, пунктирная линия – ось.

Существуют и другие правила и требования к оформлению чертежей по ГОСТу. Их необходимо знать и учитывать при создании чертежа, даже если вы рисуете. Обратиться к студенту с такой задачей стоит в крайнем случае. В остальном лучше попробовать, не торопиться и запомнить все, что нужно. Это не так уж и сложно.

CTDOT СТАНДАРТЫ РАЗРАБОТКИ ДОГОВОРА

Стандартные чертежи CTDOT

В рамках постоянных усилий по оптимизации процесса разработки контрактов CTDOT издает стандартные процедуры и терминологию для разработки стандартных листов, а также часто используемые нестандартные подробные описания и отдельные детали, используемые в процессе разработки контрактов.Для получения дополнительной информации см. Меморандум и определения стандартов CTDOT (Просмотр PDF).

Технические чертежи на следующих веб-страницах представлены в формате Portable Document Format (.pdf) и формате MicroStation CAD (.dgn). Документ PDF содержит несколько файлов PDF, собранных в один файл пакета PDF. Для файлов .dgn ссылка ведет на Zip-файл, который вы можете загрузить для использования в MicroStation. При открытии файла MicroStation каждый подробный лист содержится как отдельная модель ячейки.По следующей ссылке показано, как включить стандартные чертежи CTDOT для реализации проекта:

Стандартные листы

по автомагистралям и правилам дорожного движения подписаны цифровой подписью и одобрены для использования в проектах штата CT с датами FDP после 2 ноября 2009 г.

Стандартные чертежи автомагистрали

(веб-страница, посвященная предоставлению последних стандартных листов CTDOT и руководств)

Стандартные чертежи организации дорожного движения

(веб-страница, посвященная предоставлению последних стандартных листов CTDOT и руководств)

Стандартные чертежи конструкций / мостов

(веб-страница, посвященная предоставлению последних стандартных листов CTDOT и руководств)

Стандартные чертежи помещений

(веб-страница, посвященная предоставлению последних стандартных листов CTDOT и руководств)

Стандартные чертежи для эксплуатации автомагистралей

(веб-страница, посвященная предоставлению последних стандартных листов CTDOT и руководств)

Стандартные чертежи соответствия экологическим требованиям

(веб-страница, посвященная предоставлению последних стандартных листов CTDOT и руководств)

.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
