Оформление таблиц по ГОСТу 2019, образец — Дуплом.Журнал

Таблицы – неотъемлемый атрибут курсовых и дипломных работ, тема которых подразумевает анализ и систематизацию каких-либо данных. Для начала оговоримся, какие задачи преследует использование табличного материала в научном исследовании. Иначе говоря, расскажем, в каких случаях уместно использовать таблицы.

  • Когда исходные данные представлены в табличном виде. В этом случае обязательно указание источника в виде подстрочной ссылки («сноски»). Делается это по ходу текста – в месте, где вы характеризуете изложенные в таблице данные;
  • Когда полученные на практике результаты вашего исследования предполагают подобную систематизацию, и состоят из нескольких параметров, как минимум один из которых выражен в абсолютном или относительном значении (т.е. в виде числа или процента). Если ваши результаты подразумевают относительные, процентные показатели, подумайте о совмещении табличного представления информации с различными диаграммами;
  • Когда вы хотите придать дополнительную структуру обширной текстовой информации или просто сопоставить несколько источников на предмет разности содержащихся в них положений. Информация, изложенная подобным образом, не только лучше усваивается, но и занимает до 30-50% больше пространства, чем обычный текст (в зависимости от того, как вы подойдёте к оформлению).

ГОСТ 2019: есть ли изменения?

Два основных ГОСТа, регламентирующих оформление курсовых работ – ГОСТ 2.105-95 и ГОСТ 7.32-2001 (7.32-2017). О них мы писали подробнее в статьях о титульном листе и общих требованиях к оформлению.

На 2019 год актуальными версиями остаются ГОСТ 2.105-95 с Изменением №1 от 2006 года и правкой от 2018, а также переизданный в прошлом году ГОСТ 7.32-2001, теперь обозначаемый как 7.32-2017.

Оформление таблиц в курсовой

Основной вопрос оформления таблиц – их обозначение (нумерация и присвоение названия). Нумерация бывает двух основных видов:

  • Сквозная. В таком случае табличный материал в работе обозначается как «Таблица 1», «Таблица 2» и т.п.;
  • Поглавная. Такая нумерация подразумевает наличие двух цифр, разделяемых точкой – первая соответствует порядковому номеру раздела, вторая – очерёдности таблицы внутри неё. К примеру, «Таблица 1.1», «Таблица 2.3.4».

Второй способ нумерации применяется реже и используется при избытке табличного материала в исследовании. Тем не менее, если таблиц слишком много, их можно вынести в приложения. Так же следует поступать, если какая-либо из таблиц занимает непропорционально большой объём (несколько страниц и более).

Не забывайте указывать в работе ссылку на таблицу, даже если она идёт сразу после упоминания. Делается это упоминанием в скобках (см. Таблицу *). Вместе звёздочки – номер таблицы. Тем более это нужно для таблиц, вынесенных в приложения.


Если вы всё-таки поместили большую таблицу, занимающую несколько страниц, в основную часть своей работы, постарайтесь в начале продолжения таблицы на каждом новом листе добавлять дополнительные заглавия: «Окончание таблицы» (если таблица заняла две страницы), либо «Продолжение таблицы» и «Окончание таблицы» (в случае, если таблица заняла три и более страниц). Дополнительные заглавия выравниваются и оформляются аналогично основному, в едином стиле. Образец заглавий таблицы вы можете найти в конце этой статьи.

Оформление таблицы в приложении

Если обычное приложение должно иметь заглавие по типу «Приложение A» (как известно, приложения нумеруются с помощью букв латинского или русского алфавита), то таблица, помещённая в этот раздел работы, должна иметь двойную нумерацию – первой идёт латинская или русская буква, а за ней – порядковый номер таблицы в работе согласно сквозной или поглавной нумерации. К примеру, «Таблица A.1», «Таблица C.2.3».

Иногда для удобства работы с таблицами в приложениях их помещают в альбомной ориентации.

Образец оформления таблицы в курсовой работе

Базовый оформительский стандарт – выравнивание номера таблицы по правому краю и размещение её названия в центре следующей строки. Иногда название также размещают справа. Выглядит это дело так:

Таблица 3

Сводные результаты тестирования учащихся 5 «Б» класса

(таблица)



Таблица 4.2.1

Результаты бухгалтерского аудита компании ООО «Вектор»

(таблица)

journal.duplom.ru

ГОСТ – оформление таблиц в курсовой

Таблицы – это одна из самых наглядных форм подачи материала, поэтому зачастую они становятся частым гостем в курсовых, дипломных и прочих научно-исследовательских работах. При помощи таблицы вы можете компактно поместить справочный материал, представленный большим количеством показателей. Это могут быть любые характеристики исследуемых объектов: качественные или количественные. Небольшие по объему таблицы размещают непосредственно в тексте курсовой, но табличный материал, который занимает несколько страниц лучше вынести в приложения. Чтобы правильно оформить таблицы курсового проекта, необходимо изучить традиционный документ для научных работ – это ГОСТ 7.32- 2001.

Как правильно разместить таблицу в тексте?
Любые таблицы, помещенные в тексте курсового проекта, располагают после первого упоминания или ссылки на этот материал. Если таблица большая по объему, то лучше чтобы она начиналась с нового листа. Кроме того, таблицы из раздела приложений всегда будут начинаться с отдельной страницы

Как связать таблицу с текстом курсовой (оформление ссылок)?
Не только таблицы, но и рисунки, диаграммы, фотографии необходимо сопровождать текстом, поэтому чтобы таблица не выглядела обособленно и не «висела в воздухе» всегда нужно указывать ссылки на табличный материал в тексте научного исследования.



Пример:
Сравнительный анализ показателей естественного прироста за 5 лет в пригородной зоне представлен в таблице 4.7
Среди туристско-экскурсионных объектов пригородной зоны доминируют историко-архитектурные и объекты природно-заповедного фонда (таблица 2.9)

Как пронумеровать таблицы и оформить заголовок?
Для нумерации таблиц обычно используется сквозная нумерация арабскими цифрами – Таблица 1,2,3…n. Разрешается нумеровать таблицы в соответствии с разделами работы, тогда получим следующую запись: Таблица 3.1 (сначала пишется номер раздела – 3, а затем порядковый номер таблицы в этом разделе – 1). Аналогично выглядит нумерация таблиц, вынесенных в приложения. Только на первое место ставим заглавную букву – это обозначение приложения, а на втором месте – цифровое обозначение таблицы (Таблица К.10). Если в вашей курсовой работе всего одна таблица, то оформим ее следующим образом: Таблица 1. Конечно, если вы решили ее поместить в приложения, то не забудьте поставить буквенное обозначение – Таблица Б.1

Что касается заголовков, то ГОСТ 7.32 – 2001 определяет наличие заголовка по усмотрению автора, но зачастую вузы требуют в строгом порядке, чтобы у таблиц были названия, которые кратко описывают содержание табличного материала.
Заголовок нужно расположить сверху таблицы, придерживаясь левой стороны, абзацный отступ не нужен, впрочем, как и точка в конце заголовка. Запись идет в таком порядке:



  • Слово «Таблица» – без сокращений.
  • Указываем номер по порядку.
  • Ставим тире.
  • С прописной буквы пишете название вашей таблицы.

Пример:
Таблица 12 – Временные границы транспортной доступности пригородной зоны

Как оформить большую таблицу?

Если ваша таблица большая и занимает много места, то лучше перенести ее на новый лист. При этом следует заменить название фразой “Продолжение таблицы” 1.2. Также в конце таблицы на первом листе, не стоит проводить нижнюю границу, так как ваша таблица имеет продолжение. Для того, чтобы таблица поместилась на отдельном листе, можно поэкспериментировать с расположение страниц в тексте документа (например, книжную ориентацию сменить на альбомную). Существуют еще несколько способов оформления объемных таблиц:

  • Много строк – дублируют головку таблицы.
  • Много столбцов – дублируют боковик.
  • Чтобы не повторять головку и боковик, строкам и столбцам присваивают номера.

Рассмотрим на примере, как выглядят составные части таблицы головка и боковик.

Головка таблицы

Производственная функцияРекреационная функцияЭкологическая функция


Боковик таблицы

Основные элементы
Количество занятого населения
Проблемы и перспективы развития



Как оформить заголовки разного порядка?

  • Для всех заголовков – прописная буква и единственное число.
  • Самостоятельный подзаголовок аналогичен заголовку.
  • Все остальные подзаголовки записывают со строной буквы.
  • Заголовки можно записывать как параллельно, так и перпендикулярно.
  • Использовать шрифты меньшего кегля.
  • Головка таблица может быть отделена от «тела» таблицы, а надписи брковика – нет.
  • Разграничительные линии для строк и столбцов можно не применять, если таблица останется логичной и понятной для других.

Как оформить авторскую таблицу?

Любые графические материалы в научно-исследовательской работе, в т. ч. и таблицы, могут быть составлены автором или взяты из другого источника. Для авторских таблиц следует указывать ФИО автора (или подписывать «Составлено автором»), и указать основную литературу, которую вы использовали для расчетов или составления таблицы.

Пример:
Таблица 10 – Анализ показателей рождаемости, смертности и естественного прироста в населенных пунктах пригородной зоны с численностью населения больше 1000 человек (2005 -2010)

ГодРождаемостьСмертностьЕстественный прирост



Рассчитано по: Республиканский сборник (2001 – 2010). М.,2012. С. 511;

Заимствованные таблицы сопровождаются ссылками на источник, указывая номера страниц, откуда была взята информация.

prostudenta.ru

Оформление таблицы по ГОСТу

Письменная работа, которую выполняют учащиеся высших учебных заведений, начиная с первого курса, требует к себе соблюдения государственных стандартов. ГОСТ стандарты могут видоизменяться. К стандартам относятся параметры шрифта, полей, а также структура работы. В данном случае будет рассмотрен вопрос о том, как оформлять таблицы и прочий иллюстрационный материал в любом типе письменной работы, в соответствии с установленными нормативами.

Несмотря на каждый новый учебный год, стандарты государственные, равно как и те, которые установлены в университетах и академиях, не меняются на протяжение длительного времени. Однако перед написанием письменной работы, следует уточнить детали непосредственно у научного руководителя.



Основные правила

Таблицы это информационные источники, с числовыми показателями, которые могут иметь внушительный объем, потому чаще всего они переносятся в отдельный раздел «приложение». В этом случае по тексту проставляются ссылки. Грамотно оформленные таблицы – одно из основных требований к студенту, особенно на последних курсах учебы.



* Таблица может располагаться непосредственно под текстом, где она описывалась. Слово «таблица» и ее номер помещаются с левой стороны от изображения, затем ставится тире и озвучивается ее название.

* Нумерация. Каждая таблица должна иметь свой порядковый номер. При этом номера проставляются строго арабскими цифрами. Если в одной главе присутствует несколько таблиц, то они нумеруются следующим образом, Таблица 1, таблица 1. 1 и так далее.

* Если таблица помещается непосредственно в тексте, то слово «таблица» следует писать полностью. В случае если ее нужно перенести в раздел «приложение», то в тексте уместно использовать сокращенный вариант написания (таб.).

* Заголовки таблиц прописываются с большой (заглавной) буквы, последующие подзаголовки пишутся с маленькой (строчной) буквы. Если после заголовка ставится точка, то название подзаголовков таблиц пишется с заглавной буквы. В конце названий таблиц знаки препинания (точка) не ставятся.



В большинстве случаев заглавия печатаются горизонтально, но графики и таблицы имеют весьма разнообразную структуру, потому позволительно оформлять их в виде столбцов (вертикально).



1. По ГОСТ стандартам не допускается разделение заголовков и подзаголовков таблиц линиями. Пример: Таблица 1/ диаграмма 2 – это неправильный вариант. Правильный вариант – Таблица 1. Диаграмма 2.

2. При составлении таблиц используются горизонтальные и вертикальные линии. Их можно опустить, если изображение и находящиеся в нем данные не потеряют смысл и будут легки к восприятию.

3. При необходимости перенести таблицу на другую страницу, название указывается только над первой частью, над перенесенным разделом, название не проставляется. Слово «таблица» указывается только над первой частью. Над второй частью, с левой стороны указывается «продолжение таблицы» и печатается ее порядковый номер. Горизонтальная линия при переносе в конце первой части таблицы не проставляется. Пример:

4. В стандартном исполнении, они изображаются вертикально. Учитывая особенности некоторых показаний, таблицы могут изображаться в горизонтальной плоскости. Это допустимо. Таблицы

5. Нельзя заменять кавычками повторяющиеся цифры, знаки и другие обозначения. Кавычками могут заменяться лишь повторяющиеся в самой таблице слова, но при условии, что они разбросаны по разным графам таблицы.

6. Если в какой-либо графе отсутствуют числовые показатели, то напротив наименования

7. Размер величин, нуждающихся в примере, оформляются после заголовка определенной строки и пишутся после них, через запятую.

8. При большом количестве строк, которым нужно логическое пояснение приводятся примечания. Если такие примечания нужны не более двум строчкам, то они оформляются в виде сносок, а пояснения даются в конце страницы.

9. Если цифровой материал можно перенести в текст, то его лучше оформлять в виде текстового документа, а не в таблицы.



Текст в таблице

1. Текст в таблице начинается с прописной буквы (заглавной). Исключение в этом правиле является приведение текста как образца и то, только в том случае, если первое слово не является собственным.

2. Если основное слово существительное, то оно должно стоять в именительном падеже.

3. В конце последнего предложения точка не ставится, но знаки препинания необходимы, если текстовая информация состоит из нескольких предложений.



Оформление числовых изображений

Числовые значения информации проставляются строго на том же уровне, что и описываемый предмет. Это касается информации, имеющей математические показатели. При отсутствии каких-либо текстовых данных, напротив чисел ставятся прочерки.

Если числовые значения имеют однородную величину, то единицы проставляются под единицами, десятки под десятками и так далее. Неоднородные величины ставятся посередине. Пример: 5600

 25,6

 5,8

При необходимости указать диапазон величин, то между показателями ставится тире. Пример: 200 – 500; 1000 – 1500.







prostudenta.ru

ГОСТ Оформления таблиц в дипломе

Во многих высших учебных заведениях в оформлении научно-исследовательских проектов предусмотрены таблицы, которые нужно грамотно заполнить и составлять. Для того, чтобы таблицы легко воспринимались и были понятны для всех, системой образования введены правила стандартизации. Все, что касается оформления таблиц для дипломных проектов описано в стандарте ГОСТ 7.32-2001.

Правила стандартизации

Студентам, неосведомленных с правилами оформления таблиц необходимо обратиться к системе ГОСТ. Опираясь на данные правила, студент сможет легко и быстр справиться с этим непростым заданием.

Правила оформления таблиц указаны в ГОСТе 7.32-2001, который на протяжении многих лет с успехом применяется на практике. Также существует еще один нормативный документ, устанавливающий порядок составления таблиц и оформления графических изображений, это ЕСКД (Система Конструкторской Документации). В системе ЕСКД оформление таблиц регламентируется ГОСТом 1.5-93 и ГОСТ 2.105-95. Из всех перечисленных правил в системе ГОСТ, стоит выделить самые основные, имеющие первостепенное значение при составлении таблиц.

Первое правило касается размещения таблицы – она должна находиться сразу после указывающей на нее ссылки. В контексте научных исследований, таблица должна быть привязана к содержанию и являться его логическим продолжением. Запрещается размещать таблицу через несколько строк после текста, даже если это будет лучшее для нее место. Если для таблицы остается мало места, то в этом случае, ее необходимо вынести на отдельный лист или в приложение.

При большом объеме материала допускается разрыв таблицы только с переносом на следующую страницу ее «шапки» и боковой части. Таблицы широкого формата также разделяют на части или выносят в приложение и размещают в альбомном формате. Для числового обозначения столбцов применяются арабские цифры. ГОСТом предусмотрено три вида нумерации таблиц, это:

– сквозная нумерация – Таблица 1, Таблица 2 …;

– с указанием порядкового номера раздела и таблицы с разделением через точку Таблица 1.1, Таблица 1.2 …;

– с указанием приложения, обозначенного буквами алфавита – Таблица А.1, Таблица А.1.2…

Что касается заголовка таблицы, то он размещается сверху над ней с левой стороны. Заголовок пишется после числового обозначения таблицы и тире без проставления точки в конце. Для названия достаточно всего нескольких слов, оно должно быть коротким и лаконичным.

Слово «Таблица» всегда пишется только с большой буквы. Размер и цвет шрифта таблицы должен соответствовать тексту дипломного проекта.

Как оформить таблицу по ГОСТу

Трудности, возникшие с составлением и заполнением таблиц в научно-исследовательском проекте, могут решить специалисты нашей компании.

Все вопросы, связанные с математическими расчетами, подборкой данных для составления таблиц быстро и легко решаются с помощью наших услуг.

topwork24.ru

Размерная сетка женской одежды по ГОСТу

Размерная сетка

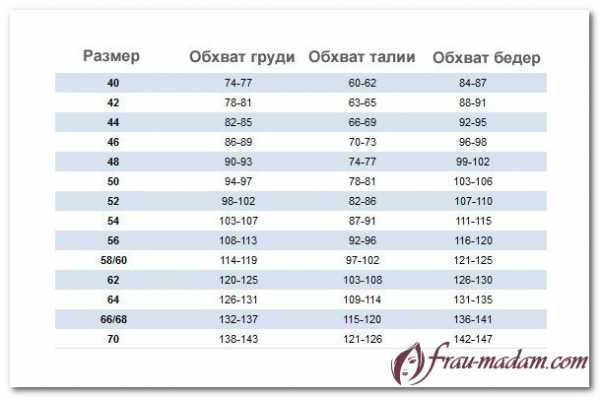

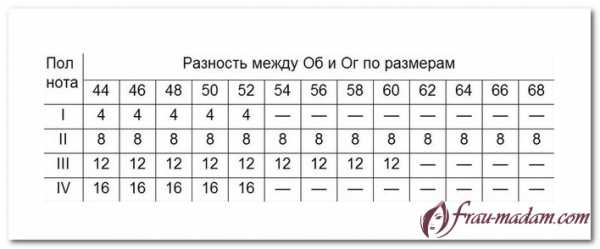

1. Таблица женских размеров по ГОСТу

Российские размеры Рост, см Обхват груди, см Обхват талии, см Обхват бедер, см
40 164-170 74-80 60-65 84-90
42 164-170 82-85 66-69 92-95
44 164-170 86-89 70-73 96-98
46 164-170 90-93 74-77 99-101
48 164-170 94-97 78-81 102-104
50 164-170 98-102 82-85 105-108
52 164-170 103-107 86-90 109-112
54 164-170 108-113 91-95 113-116
56 164-170 114-119 96-102 117-121
58 164-170 120-125 103-108 122-126
60 164-170 126-131 109-114 127-132
62 164-170 132-137 115-121 133-138
64 164-170 138-143 122-128 139-144
66 164-170 144-149 129-134 145-150

2. Таблица мужских размеров

Международный М L XL XXL
Россия 46-48 48-50 50-52 52-54

3. Таблица размеров детской одежды (для ребенка стандартной комплекции)

Размер Рост Возраст Вес Объем груди (A), см Объем талии (B), см Объем бедер (C), см Длина шагового шва (D), см Двойные размеры
18 50 1 месяца 3-4 кг 41-43 41-43 41-43   50/56
18 56 2 месяца 3-4 кг 43-45 43-45 43-45
20 62 3 месяца 4-5 кг 45-47 45-47 45-47   62/68
22 68 3-6 месяцев 5-7 кг 47-49 46-48 47-49
24 74 6-9 месяцев 7-9 кг 49-51 47-49 49-51   74/80
24 80 12 месяцев 9-11 кг 51-53 48-50 51-53
24 86 1,5 года 11-12 кг 52-54 49-51 52-54 31 86/92
26 92 2 года 12-14,5 кг 53-55 50-52 53-56 35
26 98 3 года 13,5-15 кг 54-56 51-53 55-58 38 98/104
28 104 4 года 15-18 кг 55-57 52-54 57-60 42
28 110 5 лет 19-21 кг 56-58 53-55 59-62 46 110/116
30 16 6 лет 22-25 кг 57-59 54-56 61-64 50
30 122 7 лет 25-28 кг 58-62 55-58 63-67 54 122/128
32 128 8 лет 30-32 кг 61-65 57-59 66-70 58
32 134 9 лет 31-33 кг 64-68 58-61 69-73 61 134/140
34 140 10 лет 32-35 кг 67-71 60-62 72-76 64
36 146 11 лет 33-36 кг 70-74 61-64 75-80 67 146/152
38 152 12 лет 35-38 кг 75 65 82 70
40 158 13 лет 36-40 кг 78 67 85 74 158/164
42 164 14 лет 38-43 кг 81 69 88 77

4. Таблица размеров комплектов постельного белья

Размер Пододеяльник, см Простыня, см Наволочка (2 шт), см
КПБ 1,5 сп. 214*150 214*148 70*70
КПБ 2-х сп. 214*180 214*180 70*70
КПБ 2-х сп. с европростыней 220*180 220*240 70*70
КПБ Евро 220*240 220*240 70*70
КПБ семейный 150*220 (2 шт.) 220*240 70*70

1teks.ru

ГОСТ 19 и 34 СЕРИИ при оформлении документации

К списку публикаций

26.04.2018г.

ИСПОЛЬЗОВАНИЕ ТРЕБОВАНИЙ ГОСТ 19 и 34 СЕРИИ ПРИ ОФОРМЛЕНИИ ДОКУМЕНТАЦИИ В IT-ПРОЕКТАХ ДЛЯ ГОСУДАРСТВЕННЫХ СТРУКТУР

Введение

Современный мир невозможно себе представить без средств автоматизации, которые со стремительной скоростью повсеместно внедряются в коммерческих и государственных структурах, что обеспечивает более эффективную работу бизнеса и государственного сектора.  Внедрение тех или иных средств автоматизации как правило, предполагает разработку документации на различных стадиях, таких как: формирования требований к информационной системе; на стадии технического проекта; стадии разработки рабочей документации.

При этом, бывают ситуации, когда разработчики документации и заказчик не всегда имеют одинаковое представление о количестве, структуре и содержании разрабатываемых документов. Это приводит к тому, что результаты работ не устраивают заказчика, приходится дополнительно тратить ресурсы на доработку документов. Использование требований ГОСТ при разработке документации позволяет избежать подобных ситуаций, т.к. несмотря на бытующее мнение об отставании стандартов от современных технологий, ГОСТ предоставляет четкую структуру разрабатываемой документации, обладает свойствами полноты и непротиворечивости, а также снимает спорные вопросы между исполнителем и заказчиком к результатам работ. Тем более, что в большинстве государственных организаций разработка документации по ГОСТ является обязательным условием. Далее мы попробуем разобраться в тонкостях разработки документации по требованиям ГОСТ.

При разработке автоматизированных систем (АС) по ГОСТ 34 в IT-проектах для госструктур зачастую возникает вопрос: по каким ГОСТам оформлять документацию? В ГОСТ 34 нет явных указаний на то, по каким стандартам оформлять конкретные документы, разрабатываемые в рамках создания АС, кроме требований к оформлению ТЗ. Попробуем выяснить, какие ГОСТы используются при оформлении документов в случае отсутствия точных указаний в государственном контракте или конкурсном техническом задании (ТЗ). Данный материал в первую очередь, предназначен для IT-специалистов, желающих разобраться, как оформляются документы в IT-проектах по требованиям ГОСТ.

Определение стандартов оформления документации

Оформление документов в ГОСТ 34 зависит от вида документа (конструкторский или программный), и стадии создания АС, на которой готовится документ.

Перечень документов, разрабатываемых на различных стадиях создания АС приведен в ГОСТ 34.201-89 «Виды, комплектность и обозначение документов при создании автоматизированных систем». В нем приведены следующие требования:

  • На стадии «Техническое задание» разрабатывают ТЗ на создание АС по ГОСТ 34.602-89 «Техническое задание на создание автоматизированной системы»;
  • Виды программных документов, разрабатываемых на различных стадиях создания АС определяются по ГОСТ 19.101-77 «Единая система программной документации. Виды программ и программных документов». К ним относятся различные руководства, например, руководство пользователя.
  • Виды конструкторских документов, разрабатываемых на различных стадиях создания АС определяются по ГОСТ 2.102-2013 «Единая система конструкторской документации. Виды и комплектность конструкторских документов». Например, к ним относятся ведомости эскизного и технического проекта, ведомость покупных изделий, пояснительные записки к эскизному, техническому проектам.

Теперь разберем подробнее, как определить стандарты оформления в различных проектах.

Оформление ТЗ

С ТЗ всё достаточно ясно: в ГОСТ 34.602-89 приведен стандарт его оформления: п.3.2. гласит, что «ТЗ на АС оформляют в соответствии с требованиями ГОСТ 2.105 на листах формата А4 по ГОСТ 2.301 без рамки, основной надписи и дополнительных граф к ней».

Оформление программной документации

С программными документами, разрабатываемыми в рамках ИТ-проекта, также есть чёткое указание использовать ГОСТ 19 серии в части оформления: вышеприведённый ГОСТ 19.101-77 входит в серию ГОСТов 19-й серии «Единая система программной документации» (ЕСПД). ЕСПД — комплекс государственных стандартов Российской Федерации, устанавливающих взаимосвязанные правила разработки, оформления и обращения программ и программной документации.

Документация в ЕСПД оформляется по ГОСТ 19.104-78 «Единая система программной документации. Основные надписи», ГОСТ 19.105-78 «Единая система программной документации. Общие требования к программным документам», ГОСТ 19.106-78 «Единая система программной документации. Требования к программным документам, выполненным печатным способом».

Оформление конструкторской документации

Теперь рассмотрим ГОСТ 2.102-2013. Этот стандарт входит в серию ГОСТов 2-й серии «Единая система конструкторской документации» (ЕСКД). ЕСКД — межгосударственный комплекс стандартов, устанавливающих взаимосвязанные нормы и правила по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, изготовлении, эксплуатации, ремонте и др.)

Документация в ЕСКД оформляется по нескольким стандартам. Наиболее часто используемыми из них (применительно к ИТ-сфере) являются ГОСТ 2.105-95 «Единая система конструкторской документации. Общие требования к текстовым документам» и ГОСТ 2.106-96 «Единая система конструкторской документации. Текстовые документы».

На первый взгляд из ГОСТ 34 серии непонятно, как оформлять документацию на АС. Нередко в рамках ИТ-проекта, особенно для государственных заказчиков, в ТЗ бывают требования по оформлению документации согласно ГОСТ 2.105-95 и ГОСТ 2.106-96. Но следует ли оформлять документы по этим ГОСТам в случае, если в явном виде требования к оформлению отсутствуют?

Как правильно оформить?

В ГОСТ 2-й серии приведены требования к назначению каждого стандарта и обозначена отрасль его применения: ГОСТ 2.102-2013 – стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

Если ГОСТ 2.102-2013 распространяется на изделия всех отраслей, в том числе и ИТ-сферу, давайте разберёмся, а что является конструкторским документом?

Согласно ГОСТ 2.001-2013 «Единая система конструкторской документации (ЕСКД). Общие положения»:

А) «3.1.2 конструкторский документ: Документ, который в отдельности или в совокупности с другими документами определяет конструкцию изделия и имеет содержательную и реквизитную части, в том числе установленные подписи»

Б) «3.1.5 конструкторская документация: Совокупность конструкторских документов, содержащих данные, необходимые для проектирования (разработки), изготовления, контроля, приемки, поставки, эксплуатации, ремонта, модернизации, утилизации изделия»

На этом можно было бы и остановиться, логически сопоставив требования к составу документов нашего ИТ-проекта с положениями, приведенными выше, и определив, относится ли каждый из документов к конструкторским или нет и выполнив оформление по стандартам ГОСТ 2-й серии.

Основные ГОСТы 2-й серии для ИТ-проекта в части оформления

Теперь посмотрим на основные ГОСТы 2-й серии, наиболее часто применяемые для оформления документов в ИТ-проекте. Как правило, в части оформления используют:

ГОСТ 2.105-95 – стандарт устанавливает общие требования к выполнению текстовых документов на изделия машиностроения, приборостроения и строительства;

ГОСТ 2.106-96 – стандарт устанавливает формы и правила выполнения конструкторских документов изделий машиностроения и приборостроения.

У читателя может возникнуть вопрос, можем ли мы применять эти ГОСТы для АС, если они предназначены для изделий машиностроения и приборостроения?

Согласно определению «Большой Советской энциклопедии», «Приборостроение -отрасль машиностроения, выпускающая средства измерения, анализа, обработки и представления информации, устройства регулирования, автоматические и автоматизированные системы управления; область науки и техники, разрабатывающая средства автоматизации и системы управления», то есть всё, что нужно по нашей теме современных информационных технологий.

Кроме этого, если заглянуть в ГОСТ 34.003-90 «Автоматизированные системы. Термины и определения», этот стандарт определяет АС как «систему, состоящую из персонала и комплекса средств автоматизации его деятельности, реализующую информационную технологию выполнения установленных функций».

Таким образом, АС относится к отрасли приборостроения и, следовательно, конструкторские документы АС оформляются по ГОСТ 2.105-95 и ГОСТ 2.106-96.

Теперь давайте рассмотрим основные моменты оформления проектной документации по ГОСТ 2.105-95 и ГОСТ 2.106-96.

Основные моменты при оформлении по ГОСТ 2. 105

Рассмотрим основные параметры оформления по ГОСТ 2-й серии.

Согласно ГОСТ 2.105-95 расстояние от рамки формы до границ текста в начале и в конце строк должно быть не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм. Абзацы в тексте начинают отступом, равным пяти ударам пишущей машинки (15 – 17 мм).

В ГОСТ 2.105-95 не определены параметры для оформления текста в электронном виде: название шрифта, высота шрифта, межстрочный интервал. Поэтому параметры оформления документов в электронном виде это, как правило, предмет договоренности с заказчиком.

В начале работы по оформлению в электронном виде определяются параметры для форматирования:

  • Формат абзацев текста – используемый шрифт, высота шрифта, размер межстрочного интервала;
  • Формат для каждого заголовка по уровням (1, 2, 3) – используемый шрифт, высота шрифта, отступ в см, размер межстрочного интервала;

Таблица — используемый шрифт текста, межстрочный интервал, толщина границ таблицы, ширина таблицы, отступ в ячейке, название размещается над таблицей. Форматирование названия Таблицы выполняется таким же образом, как у основного текста документа. По ГОСТ 2.105-95 высота строк таблицы должна быть не менее 8 мм. Высота шрифта строк таблицы также может быть согласована с заказчиком.

Иллюстрации в документе следует располагать по центру. Название размещается непосредственно под иллюстрацией. Форматирование названия – как у текста документа.

Правила оформления таблиц

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости, в приложении к документу.

Таблицы, за исключением таблиц приложений, нумеруют арабскими цифрами сквозной нумерацией. Например: «Таблица 1».

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например: «Таблица В.1».

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Например, в разделе 4 номер будет «Таблица 4.3».

Название таблицы должно отражать ее содержание, быть точным, кратким. Название состоит из слова «Таблица», номера таблицы и текста. В ГОСТ 2.105-95 не определено использование в названии таблицы дефиса или тире. На практике может использоваться тире, по аналогии использования в названии рисунка тире. Например, «Таблица 5 – Выполняемые работы, содержание и сроки». Точка в конце названия не ставится. Название размещают над таблицей слева.

В ГОСТ 2.105-95 в п.п 4.4.3 приведено следущее требование: «На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «таблица» с указанием ее номера». На практике слово «таблица» склоняется в тексте по правилам русского языка. Например: «Краткое описание назначения и основных характеристик подсистем ИС МП второй очереди представлено в таблице 1».

Если таблица размещается на нескольких страницах, следует отобразить ее заголовок в начале каждой страницы.

В ГОСТ 2.105-95 есть необязательное требование в п.4.4.7: «если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, допускается не проводить.». На практике нижнюю горизонтальную линию, проводят, так ее отсутствие ухудшает восприятие таблицы пользователем.

Правила оформления иллюстраций

К иллюстрациям относятся графические изображения (схемы, графики, фотографии, рисунки).

Иллюстрации, за исключением иллюстраций приложений, нумеруются арабскими цифрами, при этом нумерация сквозная. Например: «Рисунок 3».

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например: «Рисунок В.6».

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например, в разделе 5 номер будет «Рисунок 5.2».

Допускается не нумеровать мелкие иллюстрации (мелкие рисунки), размещенные непосредственно в тексте и на которые в дальнейшем по тексту нет ссылок.

Требования ГОСТ 2.105-95 к расположению: «иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце его».

В ГОСТ 2.105-95 в п. 4.3.1 указано следующее: «при ссылках на иллюстрации следует писать “… в соответствии с рисунком 2” при сквозной нумерации и “… в соответствии с рисунком 1.2” при нумерации в пределах раздела».

Название пишется под иллюстрацией в формате «Рисунок 1 – Детали прибора».

Интересный факт: если ошибку в бумажном документе замазать и поверх написать исправление черными чернилами, это будет по ГОСТу. ГОСТ 2.105-95 допускает исправления документов в бумажном виде. Об этом гласит п.3.7: «Опечатки, описки и графические неточности, обнаруженные в процессе выполнения документа, допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправленного текста (графика) машинописным способом или черными чернилами, пастой или тушью рукописным способом. Повреждения листов текстовых документов, помарки и следы не полностью удаленного прежнего текста (графика) не допускаются».

То есть, если вы что-то распечатали и нашли ошибку, то её можно исправить вручную приведенным выше способом.

Оформление по ГОСТ 2. 106-96

ГОСТ 2.106-96 устанавливает формы и правила выполнения конструкторских документов. Для каждого типа документа в ГОСТ 2.106-96 приведен шаблон оформления рамок документа.

ГОСТ 2.106-96 определяет не только форму рамок, но и основную надпись в рамке. Пример из ГОСТ 2.106-96: «ПЗ составляют на формах 9 и 9а приложения А, а необходимые схемы, таблицы и чертежи в бумажной форме допускается выполнять на листах любых форматов, установленных ГОСТ 2.301, при этом основную надпись и дополнительные графы к ней выполняют в соответствии с требованиями ГОСТ 2.104 (форма 2а)».

Резюме

В дополнение к вышесказанному можно сказать, что при разработке АС по ГОСТ 34 в IT-проектах для государственных структур в случае отсутствия точных указаний в государственном контракте или конкурсном ТЗ программная и конструкторская документация должна оформляться по следующим ГОСТам:

  • Программные документы, разрабатываемые на различных стадиях создания АС оформляются по ГОСТ 19.104-78, ГОСТ 19.105-78, ГОСТ 19.106-78;
  • Конструкторские документы, разрабатываемые на различных стадиях создания АС оформляются по ГОСТ 2.105-95 и ГОСТ 2.106-96. При этом требования к содержанию регламентируются РД 50.34-698-90.

Необходимо проверять ГОСТы на актуальность и использовать последнюю редакцию стандартов, поскольку они, хотя и редко, но всё же обновляются. Надеюсь, статья поможет вам лучше ориентироваться в требованиях ГОСТ, а в случае необходимости вы всегда можете обратиться к специалистам.
