8. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, НАДПИСИ И ТАБЛИЦЫ

Кроме изображений детали с необходимыми размерами, чертеж может содержать технические требования, надписи, таблицы, правила нанесения которых установлены в ГОСТ 2.316 – 68 [13].

Технические требования (ТТ) – это пронумерованные предложения, содержащие специфи- ческие указания, относящиеся к процессу изготовления детали, которые невозможно или нецелесо- образно показать непосредственно на изображении. В ТТ излагают требования к химическим и фи- зическим свойствам материала детали (твердость, которая определяется термической обработкой; магнитные, диэлектрические и другие свойства), требования к качеству поверхностей детали, ука- зания об их покрытии и т. д. ТТ помещают над основной надписью; между ТТ и основной надпи- сью не должны располагаться изображения и таблицы. Содержание ТТ должно быть кратким, точным и технически грамотным. Последовательность записи пунктов ТТ должна соответствовать последовательности технологических операций изготовления детали. Заголовок «Технические тре- бования» не пишут. Каждый пункт ТТ записывают с новой строки и присваивают порядковый но- мер, например:

1.*Размеры для справок.

2.Неуказанные радиусы скруглений 3 мм.

3.Покрытие Ц6.

4.Покрытие поверхности А – Эм. ПФ115, серая.

5.Остальные ТТ по СТБ 1014 – 95.

Надписи, относящиеся к изображению, помещают на полках линий-выносок, проведенных от соответствующих элементов. Линия-выноска заканчивается стрелкой, если она упирается в ли- нию контура детали, или точкой, если она заканчивается внутри контура детали (см. рис. 8, б, в). Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штри- ховки, пересекать размерные линии. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, одна из которых располагается над полкой линии-выноски, а другая – под ней.

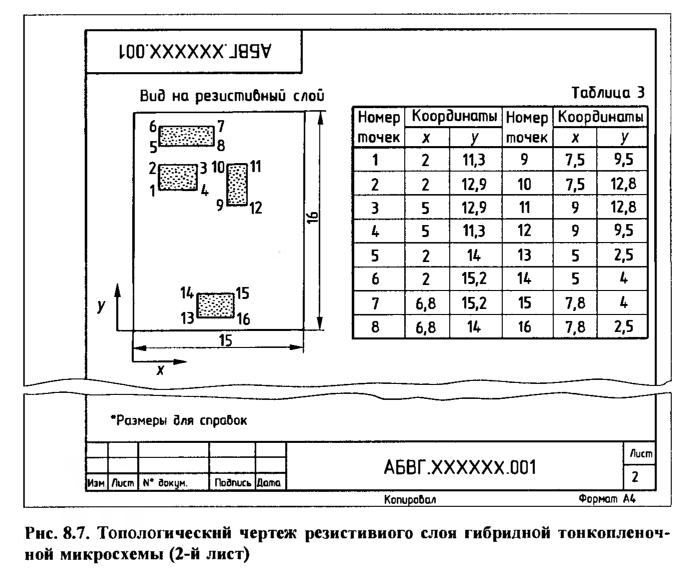

Таблицы. На чертежах отдельных специфических деталей (печатных плат, зубчатых колес, червяков, линз и др.) должны быть приведены таблицы с параметрами изделия (прил. 5, рис. П.5.1 и П.5.2). Так, в подобной таблице на чертеже печатной платы указывают условные изображения мон- тажных отверстий разного диаметра, их размер и количество.

Предпочтительно располагать надписи, текст и таблицы параллельно основной надписи чер-

тежа.

В тексте технических требований, надписей и таблиц сокращение слов не допускаются, за исключением общепринятых терминов, а также терминов, приведенных в ГОСТ 2.316 – 68 [13].

9. ЗАПОЛНЕНИЕ ОСНОВНОЙ НАДПИСИ

Форма и заполнение основной надписи установлены ГОСТ 2.104 – 2006 [4]. Пример заполнения основной надписи на чертежах деталей показан на рис. 1, рис. 2 и в прил. 2 – 5.

О б о з н а ч е н и е д е т а л и, записываемое в основной надписи, должно соответствовать ее обозначению в спецификации чертежа сборочной единицы на листе-задании.

Наименование детали также берется из этой спецификации. Следует иметь в виду, что на- именование детали указывают в именительном падеже единственного числа. Наименование долж- но соответствовать принятой терминологии и быть по возможности кратким. В наименовании, со- стоящем из нескольких слов, на первое место помещают имя существительное, например «Колесо зубчатое». Запрещается использовать названия с указанием материала по типу «Лепесток латунный».

М а т е р и а л д е т а л и указан на листе-задании в описании сборочной единицы. В основной надписи на чертеже детали материал должен быть записан в соответствии с правилами, изложенными в разд. 10.

Графы Лит. и Масса основной надписи на учебных чертежах не заполняют.

32

10. ОБОЗНАЧЕНИЕ МАТЕРИЛОВ ДЕТАЛЕЙ

Правила обозначения материалов деталей устанавливает ГОСТ 2.109 – 73 [2]. Согласно ГОСТу различают две формы обозначений материалов на чертежах деталей:

1)если разработчик не устанавливает способ обработки поверхностей детали (резание, литье, штамповка), то указывают наименование материала, его марку и номер стандарта или другого норматив- ного документа. Например, Сталь 45 ГОСТ 1050-88, Аминопласт А ГОСТ 935-80 и т. д. Такая же форма обозначения материала установлена для случаев, когда поверхности будут формироваться без снятия слоя материала, т. е. литьем или штамповкой. Если в условное обозначение материала входит сокращен- ное наименование данного материала Ст, Бр, Л и др., то полные наименования Сталь, Бронза, Латунь и другие) не указывают, например, Ст.3 ГОСТ 380-88; Л62 ГОСТ 17711-93;

2)детали, поверхности которых получены путем снятия слоя материала (резанием), изготавли- вают из заготовок стандартного профиля и размеров (листов, прутков, уголков, швеллеров и т. д.). В

этом случае в основной надписи выполняют запись по типу

Круг 16 ГОСТ 7417-75 , Ст.3 ГОСТ 380-94

где над чертой приводят технические характеристики сортамента, а под чертой – данные, характе- ризующие материал.

Приведенная выше запись означает, что деталь изготавливают из круглого прутка диаметром 16 мм из стали Ст.3.

11. ЧЕРТЕЖИ ДЕТАЛЕЙ СО СТАНДАРТИЗОВАННЫМИ СОСТАВЛЯЮЩИМИ

Для чертежей некоторых деталей стандартами установлены изображения, форма и размеры отдельных элементов детали, форма нанесения размеров, содержание таблицы параметров и техни- ческих требований. К таким деталям относят зубчатые колеса, печатные платы, пружины и др.

Чертежи зубчатых колес. Особенностью выполнения чертежей деталей зубчатых колес яв- ляется наличие таблицы параметров зубчатого венца стандартной формы. Неиспользуемые строки таблицы параметров следует исключать или прочеркивать. Пример оформления чертежа зубчатого колеса приведен в прил. 5 на рис. П.5.1.

Чертежи печатных плат. В радиоэлектронной аппаратуре широко применяются специфи- ческие детали – печатные платы. Печатная плата (далее плата) представляет собой изоляционную пластину с монтажными и крепежными отверстиями, на которой сформирована печатная схема в

виде совокупности электропроводящих проводников и контактных площадок вокруг монтажных отверстий.

Чертежи плат оформляют по ГОСТ 2.417 – 91 [16]. Особенности выполнения чертежей плат:

∙за главное принимается изображение со стороны печатных проводников;

∙размеры платы и размеры отверстий выбирают с учетом требований ГОСТ 10317 – 82 [17];

∙чертежи плат выполняют в масштабах 1:1, 2:1, 4:1, 5:1, 10:1;

∙чертеж оформляют с помощью прямоугольной (при необходимости полярной) коорди- натной сетки, которую наносят тонкими линиями на поле платы. Основной шаг координатной сет- ки 2,5 мм, допускается шаг 1,25 мм и 0,625 мм. Выбор шага определяется следующим требованием: монтажные и крепежные отверстия должны быть расположены в узлах координатной сетки;

∙проводники шириной менее 2,5 мм изображают сплошной толстой линией, являющейся осью симметрии проводника;

∙отверстия показывают упрощенно – одной окружностью (без окружности зенковки и кон- тактной площадки). Чтобы их различать, применяют условные обозначения, которые расшифровы- вают в таблице на поле чертежа. Размещать эту таблицу между пунктами технических требований

иосновной надписью запрещено;

33

∙действительная ширина проводников, форма контактных площадок и их размеры указы- вают в технических требованиях и указанной выше таблице;

∙широкие проводники, большие контактные площадки неправильной формы и экраны изо- бражают полностью и штрихуют как металл;

∙участки платы, которые не допускается занимать проводниками и площадками, должны быть обведены штрихпунктирной утолщенной линией. Как правило, это круглые участки вокруг крепежных отверстий под головки винтов и шайбы;

∙размеры на чертеже платы рекомендуется указывать комбинированным способом: габа-

ритные размеры и расположение крепежных отверстий задают при помощи размерных и выносных линий, а расположение монтажных отверстий – посредством координатной сетки;

∙линии координатной сетки должны быть пронумерованы. Допускается нумеровать через одну и более линий. За нуль сетки (начало координат) принимается центр крайнего нижнего левого отверстия на поле платы; левый нижний угол платы или левая нижняя точка, образованная линия- ми построения. Если монтажные отверстия не попадают в узлы координатной сетки, выполняют выносной элемент этого места и на нем наносят размеры расположения отверстий;

∙между монтажными отверстиями должна быть нанесена маркировка (краской или другим способом) позиционных обозначений радиоэлектронных элементов, что облегчает процесс уста- новки на плате этих элементов при сборке;

∙должна быть нанесена маркировка условных обозначений полярности конденсаторов, пер- вого вывода микросхемы, выводов транзисторов, номеров выводов платы и т.

п.;

∙на платах массового производства обязательно должна быть нанесена маркировка кода

платы;

∙в технических требованиях чертежа платы приводят следующую обязательную информацию:

а) метод изготовления платы; б) шаг координатной сетки;

в) требования к проводникам и контактным площадкам; г) указания о нанесении маркировки.

В графе «Наименование» основной надписи записывают наименование изделия Плата печатная.

Пример оформления чертежа печатной платы см. в прил. 5 на рис. П.5.2.

Чертежи пружин должны содержать технические требования с указанием количества вит- ков, направления навивки, твердости и т. п., при необходимости могут содержать диаграмму зави- симости деформации пружины от действующих на нее сил. Чертежи пружин выполняют по прави- лам, изложенным в ГОСТ 2.401 – 68 [18].

34

ПРИЛОЖЕНИЯ

ПРИМЕРЫ ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ДЕТАЛЕЙ

Вприложениях представлены учебные (см. прил. 2 – 4) и рабочие (см. прил. 5) чертежи де- талей радиоэлектронных устройств различных конструктивных типов. Чертежи выполнены в среде AutoCAD в соответствие с требованиями стандартов.

При выполнении индивидуальных заданий по теме «Чертежи деталей» студенты могут из комплекта содержащихся в приложениях чертежей найти ближайший по форме аналог «своей» конкретной детали и изучить его особенности.

Такой анализ позволит студентам приобрести знания, которые помогут им в своих заданиях правильно выбрать главный вид детали, определить количество необходимых изображений и их со- держание, нанести размеры, записать технические требования, заполнить основную надпись и т. д.

Вприл. 1 приведен рисунок, на котором показана форма и даны наименования конструктив- ных элементов деталей.

Вприл. 2 расположены чертежи деталей в форме параллелепипеда. Это, как правило, корпу- са, крышки, основания, детали коробчатой формы и другие.

Вприл. 3 размещены чертежи деталей, имеющих форму тел вращения. Сюда относится

огромное количество деталей с неискаженными и искаженными поверхностями вращения (коническими, цилиндрическими и др. ). Их наименования разнообразны: оси, валы, штоки, кон- такты и т. д.

Прил. 4 содержит чертежи плоских деталей, как неизогнутых, так и изогнутых. На отдельных чертежах приведены детали, требующие развертки. В данном приложении имеются чертежи таких типовых для электронных изделий деталей, как лепестки, плоские пружины, контакты и т. п.

Вприл. 5 расположены рабочие чертежи специфических деталей зубчатого колеса и печат- ной платы.

35

ПРИЛОЖЕНИЕ 1

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ДЕТАЛЕЙ

Рис. П. 1.1. Наименование элементов деталей

36

ПРИЛОЖЕНИЕ 2

УЧЕБНЫЕ ЧЕРТЕЖИ ДЕТАЛЕЙ В ФОРМЕ ПАРАЛЛЕЛЕПИПЕДА

37

Продолжение прил. 2

38

Продолжение прил. 2

39

Окончание прил.

2

40

ПРИЛОЖЕНИЕ 3

УЧЕБНЫЕ ЧЕРТЕЖИ КРУГЛЫХ ДЕТАЛЕЙ

41

Продолжение прил. 3

42

Продолжение прил. 3

43

Продолжение прил. 3

44

Продолжение прил. 3

45

Окончание прил. 3

46

ПРИЛОЖЕНИЕ 4

УЧЕБНЫЕ ЧЕРТЕЖИ ПЛОСКИХ ДЕТАЛЕЙ

47

Продолжение прил. 4

48

Продолжение прил. 4

49

Окончание прил. 4

ПРИЛОЖЕНИЕ 5

РАБОЧИЕ ЧЕРТЕЖИ ДЕТАЛЕЙ СО СТАНДАРТИЗОВАННЫМИ

СОСТАВЛЯЮЩИМИ

51

Окончание прил. 5

52
