1.
2.
3.
4.
5.
ВНИМАНИЕ!!!!
Внимательно прочитайте параграф № 80.
Далее работаете со слайдами данной
презентации.
В рабочих тетрадях делаете конспект данной
темы.
Все определения данные в данной презентации
записываете.
Отвечаете на вопросы теста и отправляете мне в
личку до 17.00
УДАЧИ!!!
Тема урока
Переработка
нефтепродуктов
Цель обучения
10.

4.2.28 объяснять
процессы
каталитического и
термического крекингов
Переработка нефти
Первичная –
физические процессы
Очистка
Обезвоживание
Обессоливание
Цель переработки
нефти –
получение
бензина и сырья
для нефтехимии
Перегонка
Термическое
разделение на
фракции, на
разнице
температур
Вторичная –
химические процессы
Крекинг
Риформинг
Расщепление
Изомеризация
Алкилирование
Циклизация
Целью вторичных процессов является увеличение количества
производимых моторных топлив, они связаны с химической
модификацией молекул углеводородов, входящих в состав нефти, как
правило с их преобразованием в более удобные для окисления

формы.
Термический
крекинг
Нефтепродукты
Каталитический
крекинг
Риформинг
Товарные
продукты
Русский инженер В.Г.Шухов –
изобрёл крекинг – процесс 1891г
В.Г.Шуховым
спроектирована
первая в мире
промышленная
установка
непрерывного
термического
крекинга нефти.
Патент
Российской
империи № 12926
от 27 ноября 1891
года.
Крекинг – термическое разложение
нефтепродуктов, приводящее к образованию
углеводородов с меньшим числом атомов углерода.
Сырьё
1.Соляровая фракция
2. Мазут
3. Керосин

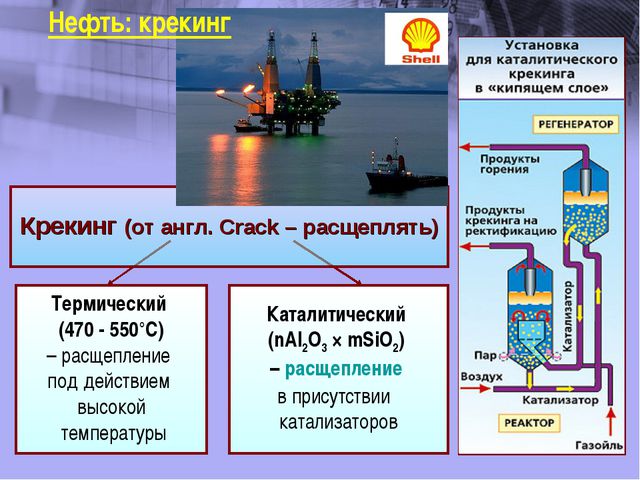

Виды крекинга
Каталитический
Термический
* t = 470 – 550 С
* Процесс протекает медленно
* Образуется много непредельных УВ
* неустойчив при
хранении
* не устойчив к
детонации
* t = 450 – 500 С
* Процесс протекает быстро
* Образуется значительно меньше
непредельных УВ
Полученный бензин
* более устойчив
при хранении
* устойчив
детонационной
Каталитический крекинг
Проводят в присутствии
катализаторов
( природных или
синтетических
алюмосиликатов) при
температуре 450 – 500 С и
атмосферном давлении
При каталитическом
крекинге наряду с разрывом
молекул происходят реакции
изомеризации и
дегидрирования
В результате реакции изомеризации образуются
углеводороды разветвлённого строения, наличие
которых сильно повышает октановое число бензина.
Риформинг
нефтепродуктов
Переработка
нефтепродуктов с целью
получения ароматических
углеводородов и водорода
Это процесс ароматизации
бензинов ,
осуществляемый путём
нагревания их в
присутствии платинового
катализатора
Сырьё – бензиново –
лигроиновая фракция
Детонационная стойкость бензина
Октановое число
Методы повышения октанового
числа бензина
Воздействие на химический состав в
результате применения современных
технологий получения топлив –
каталитического и термического
крекинга
Добавление в базовые бензины до
40% высокооктановых компонентов,
синтезированных из газообразных
углеводородов
Введением небольшого количества
специальных присадок –
антидетонаторов, увеличивающих
содержание ароматических и
изопарафиновых углеводородов
Экологические
последствия
разлива нефти
1.Ниже перечисленные продукты перегонки нефти расположите в порядке увеличения температур ух кипения: А)Дизельное топливо
Б)Бензин
С)Мазут
Д)Керосин
Е)Лигроин Ответ дайте в виде последовательности букв.
2.Укажите фракцию нефти с наименьшей температурой кипения: А) бензин
Б) мазут
С) лигроин
Д) керосин
Е) мазут
3.Риформинг применяется в промышленности для получения:
А) авиационного топлива
Б) смазочных масел
С) высококачественного бензина Д) гудрона Е) качественного асфальта
4. Детонационная устойчивость (октановое число) выше у бензинов, получаемых в ходе:
А) каталитического крекинга
Б) термического крекинга С) устойчивость одинаковая
Д) перегонки нефти
5. При термическом крекинге из одной молекулы алкана образуются две молекулы:

А) алкана и алкина Б) алканов С) алкана и алкена Д) циклоалкана и алкина Е) алкена и арена
6. Бензин, имеющий октановое число 72, допускает такое же сжатие в цилиндре, как:
А) изооктан Б) смесь из 72% изооктана и 28%
гептана С) смесь из 72% 2, 2, 4-триметилпентана и 28% Д) гептана
7.Укажите справедливые утверждения: А) бензин каталитического крекинга более устойчив к детонации, чем бензин прямой перегонки Б)
при каталитическом крекинге нефтепродуктов происходит изомеризация углеводородов
С) октановое число бензина при каталитическом крекинге нефтепродуктов понижается
Д) перегонка нефтепродуктов сопровождается их ароматизацией
8. При термическом крекинге нефтепродуктов протекает реакция: А) гидратации
Б)хлорирования
С) разрыва связей водород – водород Д)дегидрогалогенирования
Е) разрыва связей углерод – углерод
9. Тетраэтилсвинец добавляют к моторному топливу с целью:
А) понижения его устойчивости к детонации
Б) повышения детонационной стойкости С)понижения температуры замерзания топлива в странах с холодным климатом
Д) очистка продуктов сгорания топлива от вредных веществ Е) понижения расхода топлива
10. Как называется процедура очистки нефти? А)ректификация Б)декантация С)нефть не очищают
Д) демеркуризация Е) циклизация
11. Какой современный метод используется для устранения утечки нефтяных отходов? А) поджигание Б) адсорбция
С) использование бактерий Д) использование специальных ловушек Е) десорбция
12. Укажите углеводород, детонационную устойчивость которого принимают за 100
А)Н-гептан
Б)2,3-диметипентан
С)Н-октан
Д)изооктан Е) бензол
13.Укажите вторичный способ переработки нефти: А) риформинг Б) фракционная перегонка С) каталитический крекинг
Д) термический крекинг Е) детонация
Задача.
Пропилен, полученный при крекинге
октана полностью прореагировал с
раствором бромной воды массой 1600г с
массовой долей брома 3%. Вычислите массу
октана вступившего в реакцию.

English     Русский Правила

Презентация по термическому крекингу доклад, проект

• Главная
• Разное
• Образование
• Спорт
• Естествознание
• Природоведение
• Религиоведение
• Французский язык
• Черчение
• Английский язык
• Астрономия
• Алгебра
• Биология
• География
• Геометрия
• Детские презентации
• Информатика
• История
• Литература
• Математика
• Музыка
• МХК
• Немецкий язык
• ОБЖ
• Обществознание
• Окружающий мир
• Педагогика
• Русский язык
• Технология
• Физика
• Философия
• Химия
• Шаблоны, фоны, картинки для презентаций
• Экология
• Экономика

contents-content” data-classactive=”contents-heading_expand”>

Содержание

• 1. Презентация по термическому крекингу
• 2. Назначение процессаТермический крекинг предназначен для получения целевого
• 3. Технические параметры процессаТермический крекинг проводится только при
• 4. Сырьё процессаСырьё:1.На установках, предназначенных для получения дополнительного
• 5. Сырьё и продукты процессаСырьё:1.На установках, предназначенных для
• 6. Продукты процессаПри термическом крекинге получают газ, бензин,
• 7. СПАСИБО ЗА ВНИМАНИЕ

Назначение процессаТермический крекинг предназначен для получения целевого продукта, как крекинг-остаток, который используется:Котельным топливом для теплоэлектростанций, морских судов, печей промышленных предприятий.Для получения высоко-ароматизированного сырья (в производстве технического углерода)Для производства α-олефинов (синтез моющих средств)

Слайд 1Термический крекинг

---

Слайд 2Назначение процесса

Термический крекинг предназначен
для получения целевого продукта,
как крекинг-остаток, который

используется:
Котельным топливом
для теплоэлектростанций, морских судов,
печей промышленных предприятий.
Для получения высоко-ароматизированного
сырья (в производстве технического углерода)
Для производства α-олефинов
(синтез моющих средств)

---

Слайд 3Технические параметры процесса

Термический крекинг проводится только при соблюденных технических параметрах. Давление процесса

должно быть не более 5 МПа.
Данный процесс также зависит от температуры, которая должна быть не менее 420 и не более 550 ̊С.

---

Слайд 4Сырьё процесса

Сырьё:
1.На установках, предназначенных для получения дополнительного количества светлых нефтепродуктов, перерабатываются

остатки атмосферной и вакуумной перегонки (мазут и гудрон)
2. На установках, где производится сажевое сырье, высокоароматизированные дистиллятные фракции (газойли каталитического крекинга и коксования, экстракты селективной очистки масел).

---

Слайд 5Сырьё и продукты процесса

Сырьё:
1.На установках, предназначенных для получения дополнительного количества светлых

нефтепродуктов, перерабатываются остатки атмосферной и вакуумной перегонки (мазут и гудрон)
2. На установках, где производится сажевое сырье, высокоароматизированные дистиллятные фракции (газойли каталитического крекинга и коксования, экстракты селективной очистки масел).

Продукты:
При термическом крекинге получают газ, бензин, газойль и крекинг-остаток.
Газ ТК направляется для дальнейшей переработки на ГФУ.
Бензины ТК в настоящее время используются в качестве компонента автомобильных топлив.
Газойль ТК применяется как компонент флотских мазутов, газотурбинного и печного топлива.
Крекинг-остаток ТК как и прямогонный мазут, используется в качестве котельного топлива.

---

Слайд 6Продукты процесса

При термическом крекинге получают газ, бензин, газойль и крекинг-остаток.
Газ термического

крекинга направляется для даль­нейшей переработки на газофракционирующую установку.
Бензины термического крекинга в настоящее время используют­ся в качестве компонента низкооктановых автомобильных топлив.
Фракция, выкипающая при 200—350 °С, называется газойлем термического крекинга. Она применяется как компонент флотских мазутов, газотурбинного и печного топлива.
Крекинг-остаток представляет собой фракцию, перегоняющую­ся выше 350 °С, Он, как и прямогонный мазут, используется в качестве котельного топлива.

---

СПАСИБО ЗА ВНИМАНИЕ

---

Скачать презентацию

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

---

Для правообладателей

Обратная связь

Email: Нажмите что бы посмотреть

Химия термического крекинга | FSC 432: Переработка нефти

Печать

Химия термического крекинга

Термический крекинг дает алканы с более короткой прямой цепью из более длинных прямых цепей, встречающихся в газойлях или других фракциях сырой нефти. Свободные радикалы (реакционноспособные частицы с неспаренными электронами, но без электронного заряда) являются активными частицами, управляющими реакциями термического крекинга. Из-за свободнорадикальной химии термический крекинг газойля приводит к получению бензина с относительно низким октановым числом, что будет обсуждаться далее в этом разделе.

На рис. 6.1 перечислены три стадии свободнорадикальных цепных реакций: инициация, распространение и прекращение. На рисунке R-H представляет собой цепь парафина, которая может быть расширена, например (H ₃ – (CH ₂ ) _n – H), где n представляет собой количество атомов углерода в алкане. Другими словами, R представляет собой радикал с неспаренным электроном, который становится алканом (R-H) в сочетании с атомом водорода. Атом водорода с одним протоном и одним электроном является простейшим радикалом.

Свободнорадикальная цепная реакция начинается с разрыва самой слабой связи C-C в реагирующем алкане (R-H) с образованием двух свободных радикалов R ₁ и R ₂ , каждый с одним неспаренным электроном, образующимся в результате гомолиза связи C-C ( инициация). После образования на стадии инициации каждый свободный радикал может пройти через две различные реакции распространения:

1. Отщепление водорода
2. Бета (β) версия

Рисунок 6.1. Свободнорадикальные цепные реакции.

Нажмите здесь, чтобы увидеть текст, альтернативный рисунку выше. Гомолиз – гомолитический разрыв связи

Размножение

R ₁ • + R-H → R ₁ -H + R•. Забор водорода – предпочтительно при высоких давлениях

R ₁ • → олефин + R•. β Разрыв – Предпочтительно при низких давлениях

Завершение

R ₄ • + R ₅ • → R-R. Комбинации радикалов

2R ₄ • → олефин + алкан. Диспропорционирование

Реакции изомеризации

C – C – C – C – C – C • → C – C • – C – C – C – C. Не предпочтение

C = C + • C – C – C – C. чем изомеризация

Предоставлено: д-р Семих Эсер © Penn State имеет лицензию CC BY-NC-SA 4.0

В реакции отщепления водорода, например, радикал R ₁ удаляет (абстрагирует) атом водорода от алкана (R-H) для получения продукта алкана с более короткой цепью (R ₁ -H) и новый радикал R (отщепление водорода), тем самым удлиняя цепь свободных радикалов. Альтернативно, радикал R _1, (или R ₂ ) может пройти через реакцию β-расщепления с образованием олефина (этилена) в качестве продукта, а радикал R – для продолжения цепи. β-разрыв относится к разрыву ковалентной связи в β-положении относительно положения неспаренного электрона, как показано ниже:

Рисунок 6.1b. Бета-расщепление

Обратите внимание, что на этапе инициирования образуются два свободных радикала, на этапе распространения образуется продукт реакции и один радикал для продолжения цепи. Последний этап цепной реакции, этап обрыва, удаляет два радикала с образованием одного или двух стабильных соединений в зависимости от реакции обрыва, как показано на рис. 6.1. Основным конечным результатом свободнорадикальных цепных реакций при термическом крекинге является получение из длинноцепочечных алканов короткоцепочечных алканов, легких олефинов и некоторых ароматических соединений. Одной важной особенностью свободнорадикальных реакций является то, что реакции изомеризации, например сдвиг неспаренного электронного участка с краевого атома молекулы на внутренние атомы (как показано на рис. 6.1), не являются предпочтительными реакциями. Другими словами, реакции изомеризации протекают с меньшей скоростью, чем другие реакции распространения, например, реакция β-расщепления. Критическая важность этого наблюдения заключается в том, что в результате реакций термического крекинга образуются более короткие алканы и олефины с прямой цепью без какого-либо значительного образования разветвленных цепей (или изоалканов). По этой причине процессы каталитического крекинга фактически заменили процессы термического крекинга для производства бензина с высоким октановым числом, что будет обсуждаться в следующем разделе, посвященном каталитическому крекингу.

---

Проверка знаний

Пожалуйста, уделите несколько минут, чтобы ответить на приведенный ниже вопрос. Нажмите «Проверить мой ответ», чтобы увидеть отзывы.

Проверьте свое понимание!

Вопрос: Почему реакция отщепления водорода предпочтительнее β-расщепления при высоких давлениях?

Щелкните для ответа…

ОТВЕТ: Отщепление водорода – это бимолекулярная реакция, которая при высоких давлениях предпочтительнее мономолекулярной реакции (β-расщепление).

‹ Урок 6 Обзор вверх Рассмотрение термической реактивности при переработке ›

Крекинг – Химия LibreTexts

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

3877

• Джим Кларк
• Школа Труро в Корнуолле

На этой странице описывается, что такое крекинг, а также различия между каталитическим крекингом и термическим крекингом, используемым в нефтехимической промышленности.

Введение

Крекинг — это название, данное разрушению больших молекул углеводородов на более мелкие и более полезные фрагменты. Это достигается использованием высоких давлений и температур без катализатора или более низких температур и давлений в присутствии катализатора. Источником больших молекул углеводородов часто является фракция нафты или фракция газойля от фракционной перегонки сырой нефти (нефти). Эти фракции получают в процессе дистилляции в виде жидкостей, но повторно испаряют перед крекингом.

В взломщике не происходит ни одной уникальной реакции. Молекулы углеводородов распадаются довольно случайным образом, образуя смеси более мелких углеводородов, некоторые из которых имеют двойные углерод-углеродные связи. Одной из возможных реакций с участием углеводорода C ₁₅ H ₃₂ может быть:

молекула может распасться. Этен и пропен являются важными материалами для производства пластмасс или других органических химических веществ. Октан является одной из молекул, обнаруженных в бензине (бензине).

Каталитический крекинг

В современном крекинге в качестве катализатора используются цеолиты. Это сложные алюмосиликаты, большие решетки атомов алюминия, кремния и кислорода, несущие отрицательный заряд. Они, конечно, связаны с положительными ионами, такими как ионы натрия. Возможно, вы сталкивались с цеолитом, если знаете об ионообменных смолах, используемых в умягчителях воды. Алкан приводится в контакт с катализатором при температуре около 500°С и умеренно низком давлении.

Цеолиты, используемые в каталитическом крекинге, выбраны так, чтобы давать высокий процент углеводородов с числом атомов углерода от 5 до 10, что особенно полезно для бензина (бензина). Он также производит большое количество разветвленных алканов и ароматических углеводородов, таких как бензол. Цеолитный катализатор имеет центры, которые могут удалять водород из алкана вместе с двумя электронами, связывающими его с углеродом. Это оставляет атом углерода с положительным зарядом. Подобные ионы называются ионами карбония (или карбокатионами). Их реорганизация приводит к различным продуктам реакции.

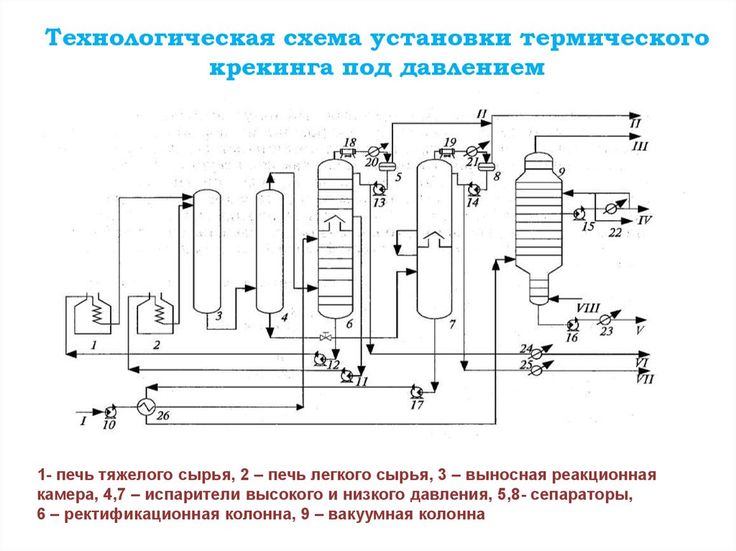

Термический крекинг

При термическом крекинге высокие температуры (обычно в диапазоне от 450°C до 750°C) и давление (примерно до 70 атмосфер) используются для разделения крупных углеводородов на более мелкие. Термический крекинг дает смеси продуктов, содержащих высокие доли углеводородов с двойными связями – алкенов. Термический крекинг не проходит через ионные промежуточные продукты, как каталитический крекинг. Вместо этого углерод-углеродные связи разрываются, так что каждый атом углерода оказывается с одним электроном. Другими словами, образуются свободные радикалы.



Реакции свободных радикалов приводят к различным продуктам.

Авторы

Джим Кларк (Chemguide.co.uk)

---

Эта страница под названием Cracking распространяется по незаявленной лицензии и была создана, изменена и/или курирована Джимом Кларком.
