Самодельная мини катушка Тесла сделанная своими руками в домашних условиях. Схема и подробное описание изготовления.
Всем самоделкиным привет! В этот раз, мы рассмотрим очень интересную самоделку — самодельный трансформатор Теслы.
Трансформатор Теслы (катушка Теслы) — это резонансный трансформатор, производящий высокое напряжение высокой частоты. Устройство изобретено Николой Теслой и носит его имя. Запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».
Думаю, каждый из Вас, слышал о катушке Теслы, сделать такой трансформатор можно и в домашних условиях.
- — Медные провода диаметром — 0,25 и 1,2 мм.
- — Транзистор 2N2222A.
- — Резистор 22 КОм.
- — Батарейка 9 В (Крона).
- — Разъем для батареи.
- — Припой.
- — Полиэтиленовая трубка, кусочек фанеры.
- — Изоляционная лента.
Схема катушки Тесла.
В качестве корпуса катушки можно использовать полиэтиленовую трубку, также подойдет и ПВХ труба. Ее внешний диаметр должен быть около 20 мм. На одном краю трубки зафиксируем изоляционной лентой край эмалированного провода диаметром 0,25 мм, и наматываем вторичную, высоковольтную обмотку.
Всего потребуется сделать 200 витков, важно укладывать их плотно друг к другу, не допуская перехлестов и пропусков. Также недопустимы разрывы. Последние витки также фиксируются изоляционной лентой.
Для изготовления первичной обмотки, нужен провод диаметром 1,2 мм.
Его края зачищаются наждачной бумагой, или ножом. Количество витков обмотки — четыре.
Катушку нужно зафиксировать на деревянной дощечке, сделать это можно с помощью термоклея.
Затем на катушку надевается первичная обмотка, и фиксируется в ее нижней части
Коллектор транзистора припаивается к одному из выводов первичной обмотки.
К базе транзистора припаивается один вывод высоковольтной обмотки. Второй останется свободным.
Резистор припаивается между базой транзистора, и вторым выводом первичной обмотки.
Теперь остается припаять отрицательный провод питания к коллектору, а положительный — ко второму выводу первичной обмотки.
Можно подключать батарейку 9 вольт, к клеммам, и начинать испытания.
Люминесцентная лампа, засветилась при приближении к трансформатору.
Также светится и светодиод, припаянный к небольшой катушке.
Вот так это выглядит в темноте.
Вот такую самодельную катушку Тесла, можно сделать своими руками в домашних условиях.
Не забывайте, что Вы имеете дело с высоким напряжением! Соблюдайте безопасность!
Процесс изготовления трансформатора Теслы, также показан в этом видео:
Автор самоделки: «KJDOT».
Источник: sam-stroitel.com
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-18’, blockId: ‘R-A-1511143-18’ })})”+”ipt>”; cachedBlocksArray[285853] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-16’, blockId: ‘R-A-1511143-16’ })})”+”ipt>”; cachedBlocksArray[284782] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1511143-11’, blockId: ‘R-A-1511143-11’ })})”+”ipt>”; cachedBlocksArray[284779] = “window.yaContextCb.push(()=>{ Ya.
Катушка (Трансформатор) Тесла своими руками подробная инструкция, а так же принцип работы
Содержание:
Для тех, кому не терпится соорудить нечто необычное, что поразит окружающих, и сделать это своими руками – трансформатор Тесла будет идеальным вариантом. Процесс конструирования увлекает, а сочетание сразу нескольких физических эффектов в одном относительно простом устройстве приводит в восторг и любителей, и профессионалов.
Несмотря на простоту устройства, смастерить теслу не так уж просто. Принцип трансформатора основан на катушках: первичка с малым количеством витков, которая создает искровой контур, и вторичная обмотка, представляющая собою прямую катушку провода. Резонанс частот колебания обмоток вызывает высокое переменное напряжение между двумя концами катушки.
В статье расскажем подробнее, что из себя представляет этот прибор и как можно его собрать своими руками. В качестве бонуса в конце статьи добавлен интересный видеоматериал о трансформаторах Тесла и учебный материал “Способы определения параметров трансформатора Тесла” В. А. Колчановой.
Так выглядит Тесла в действии.Как правильно называть устройство
Существует много названий для трансформатора Тесла. Все они обозначают одно и то-же устройство. Самое корректное название по моему мнению — “Трансформатор Тесла”, хотя я не стесняюсь использовать и другие, такие как:
- Трансформатор Тесла.
- Катушка Тесла.
- Тесла.
Также существуют сленговые названия трансформатора Тесла, некоторые из них:
- Катуха (Котуха).
- Койл.
Часто трансформатор называют его типом – СГТЦ, ССТЦ и так далее.
[stextbox id=’info’]Имя Тесла не склоняется, то есть грамматически не верно говорить: “Трансформатор Теслы”, хотя, если вы так скажите, все вас поймут.[/stextbox]
Принцип работы
Трансформатор Тесла состоит из двух обмоток – первичной (Lp) и вторичной (Ls) (их чаще называют “первичка” и “вторичка”). К первичной обмотке подводится переменное напряжение, и она создает магнитное поле. При помощи этого поля энергия из первичной обмотки передается во вторичную. В этом трансформатор тесла очень похож на самый обычный “железный” трансформатор.
Вторичная обмотка вместе с собственной паразитной (Cs) емкостью образуют колебательный контур, который накапливает переданную ему энергию. Часть времени вся энергия в колебательном контуре храниться в виде напряжения.
Таким образом, чем больше энергии мы вкачаем в контур, тем больше напряжения получим.
Интересный материал для прочтения: факты о понижающих трансформаторах.
Тесла обладает тремя основными характеристиками – резонансной частотой вторичного контура, коэффициентом связи первичной и вторичной обмоток, добротностью вторичного контура.
Что такое резонансная частота колебательного контура, читателю должно быть известно. Я же подробнее остановлюсь на коэффициенте связи и добротности.
Коэффициент связи определяет, насколько быстро энергия из первичной обмотки передается во вторичную, а добротность – насколько долго колебательный контур может сохранять энергию.
Аналогия с качелями
Для того, чтобы лучше понять, как колебательный контур накапливает энергию, и откуда в тесле берется такое большое напряжение, представим качели, которые раскачивает здоровенный мужик. Качели – это колебательный контур, мужик– это первичная обмотка.
Скорость качели – это ток во вторичной обмотке, а высота подъема – наше долгожданное напряжение.
Мужик толкает качели, и, таким образом передает в них энергию. И вот, за несколько толчков, качели раскачались и подлетают так высоко, как это только возможно – они накопили много энергии. Тоже самое происходит и с теслой, только когда энергии становится слишком много, происходит пробой воздуха, и мы видим наши красивущий стример.
[stextbox id=’info’]Естественно, раскачивать качели нужно не абы как, а в точном согласии с их собственными колебаниями. Количество колебаний качелей в секунду называется “резонансная частота”.[/stextbox]
Участок траектории полета качели, на протяжении которого мужик их толкает определяет коэффициент связи. Если мужик будет постоянно держать качели своей здоровенной ручищей, то он раскачает их очень быстро, но качели смогут отклониться только на длину руки мужика. В таком случае говорят, что коэффициент связи равен единице. Наши качели с большим коэффициентом связи — это аналог обычного трансформатора.
Теперь рассмотрим ситуацию, когда мужик только немного подталкивает качели. В этом случае коэффициент связи мал, а качели отклоняются намного дальше – мужик теперь их не держит. Качели придется раскачивать дольше, но с этим справится даже очень хилый мужик, чуть-чуть толкая их каждый период колебаний. Такие качели и есть аналогом трансформатора Тесла. Чем больше коэффициент связи, тем быстрее во вторичный контур накачивается энергия, но при этом выходное напряжение теслы получается меньше.
Теперь рассмотрим добротность. Добротность – это противоположность трению в качелях. Если трение очень большое (низкая добротность), то мужик своими слабенькими толчками не сможет их раскачать. Таким образом, коэффициент связи и добротность контура должны быть согласованны для достижения максимальной высоты качелей (максимальной длинны стримера).
Так-как добротность вторичной обмотки в трансформаторе Тесла – величина не постоянная (она зависит от стримера), то согласовать эти две величины очень не просто, и поэтому просто подбирают опытным путем.
Кратко о принципе работы трансформатора можно посмотреть в видеоролике.
https://youtu.be/DZXli1TcABU
Основные виды катушек
Самодельная катушка тесла.Сам Тесла изготавливал Трансформатор только одного типа – на разряднике (СГТЦ).
С тех пор элементная база сильно улучшилась, и появилось множество разных типов катушек, по аналогии их продолжают называть катушками Тесла.
Типы катушек принято называть из английских аббревиатур. Если название необходимо сказать на русском языке, английские аббревиатуры просто говорят русскими буквами без перевода. Самые распространенные типы катушек тесла рассмотрим ниже.
SGTC (СГТЦ, Spark Gap Tesla Coil)
Трансформатор тесла на разряднике. Самая первая и “классическая” конструкция (ее использовал сам Тесла). В качестве ключевого элемента использует разрядник. В маломощных конструкциях разрядник – просто два куска провода, находящихся на некотором расстоянии, а в мощных – сложные вращающиеся разрядники. Трансформаторы этого типа идеальны если вам нужна только большая длинна стримера.
VTTC (ВТТЦ, Vacuum Tube Tesla Coil
Трансформатор тесла на лампе. В качестве ключевого элемента используется мощная радиолампа. Такие трансформаторы могут работать в непрерывном режиме и выдавать толстые, “жирные” стримеры. Этот тип чаще всего используют для высокочастотных тесел, которые из-за характерного вида своих стримеров получили название “факельник”.
SSTC (ССТЦ, Solid State Tesla Coil)
Трансформатор тесла, в котором в качестве ключевого элемента используются полупроводники. Обычно это MOSFET или IGBT транзисторы. Этот тип трансформаторов может работать в непрерывном режиме. Внешний вид стримеров, создаваемых этой катушкой, может быть самый различный. Этим типом Тесел проще всего управлять (играть музыку, к примеру).
Катушка типа Solid State Tesla Coil.DRSSTC (ДРССТЦ, ДРка, Dual Resonant Solid State Tesla Coil)
Трансформатор с двумя резонансными контурами, в котором в качестве ключей используются полупроводники, в подавляющем большинстве случаев, это IGBT транзисторы.
ДРССТЦ – самый сложный в изготовлении и настройке тип трансформаторов тесла. Характерная длинна стримеров трансформатора этого типа немного меньше, чем у SGTC, а управляемость немногим хуже, чем у SSTC.
Для управления внешним видом стримеров придумали так называемый прерыватель. Изначально с помощью этого устройства останавливали катушку для того, чтобы дать возможность зарядится конденсатором и остыть разрядному терминалу, и, засчет этого, увеличить длину стримеров. Но в последнее время в прерыватели начали встраивать дополнительные функции, к примеру, научили катушки Тесла играть музыку.
Основные детали катушки
Несмотря на то, что существует несколько видов катушек тесла, у всех них есть общие черты. Расскажем о основных деталях теслы сверху вниз.
Основные детали катушки трансформатора тесла.Тороид
Тороиды обычно изготавливают из алюминиевой гофры, хотя есть множество других технологий. Выполняет три функции:
- Первая – уменьшение резонансной частоты – это актуально для SSTC и DRSSTC, так как силовые полупроводники плохо работают на высоких частотах.
- Вторая – накопление энергии перед образованием стримера. Чем больше тороид, тем больше в нем накоплено энергии и, в момент, когда воздух пробивается, тороид отдает эту энергию в стример, таким образом, увеличивая его. Для того, чтобы извлечь выгоду из этого явления в теслах с непрерывной накачкой энергии, используют прерыватель.
- Третья – формирование электростатического поля, которое отталкивает стример от вторичной обмотки теслы. От части, эту функцию выполняет сама вторичная обмотка, но тороид может ей хорошо помочь. Именно по причине электростатического отталкивания стримера, он не бьет по кратчайшему пути во вторичку.
От использования тороидоа больше всего выиграют теслы с импульсной накачкой – SGTC, DRSSTC и теслы с прерывателями. Типичный внешний диаметр тороида – два диаметра вторички.
Интересный материал в тему: как собрать повышающий трансформатор самостоятельно.
Вторичка
Типичное отношение длинны обмотки теслы к ее диаметру намотки 4:1 – 5:1.
Диаметр провода для намотки теслы обычно выбирают так, чтобы на вторичке помещалось 800-1200 витков. ВНИМАНИЕ, повторюсь еще раз. Не стоит мотать слишком много витков на вторичке тонким проводом. Витки на вторичке нужно распологать как можно плотнее друг к другу.
Для защиты от царапин и от разлезания витков, вторичные обмотки обычно покрывают лаками. Чаще всего для этого применяются эпоксидная смола и полиуретановый лак. Лакировать стоит очень тонкими слоями. Обычно, на вторичку, наносят минимум 3-5 тонких слоев лака.
Мотают вторичку на воздуховодных (белых) или, что хуже, канализационных (серых) ПВХ трубах. Найти эти трубы можно в любом строительном магазине.
Защитное кольцо
Предназначено для того, чтобы стример, попав в первичную обмотку не вывел электронику из строя. Эта деталь устанавливается на тесле, если длинна стримера больше длинны вторичной обмотки. Представляет собой незамкнутый виток медного провода (чаще всего, немного толще, чем тот из которого изготавливается первичка).
Защитное кольцо заземляется на общее заземление отдельным проводом.
Первичная обмотка
Обычно изготавливается из медной трубы для кондиционеров. Должна обладать очень маленьким сопротивлением для того, чтобы по ней можно было пропускать большой ток. Толщину трубки обычно выбирают на глаз, в подавляющем большинстве случаев, выбор падает на 6 мм трубку. Также в качестве первички используют провода большего сечения.
Относительно вторичной обмотки устанавливается так, чтобы обеспечить нужный коэффициент связи. Часто играет роль построечного элемента в тех теслах, где первичный контур является резонансным. Точку подключения к первичке делают подвижной и ее перемещением изменяют резонансную частоту первичного контура.
[stextbox id=’info’]Существуют трансформаторы Тесла без первичной обмотки. У них питание подается прямо на “земляной” конец вторички. Такой метод питания называется “бэйзфид” (basefeed).[/stextbox]
Первичные обмотки обычно делают цилиндрическими, плоскими или коническим.
Обычно, плоские первички используются в SGTC, конические- в SGTC и DRSSTC, а цилиндрические — в SSTC, DRSSTC и VTTC.
Заземление
Очень важная деталь теслы. Очень часто задают вопрос – куда же бьют стримеры? Отвечаем на этот вопрос — стримеры бьют в землю! И таким образом они замыкают ток, показанный на картинке синим цветом.
Таким образом, если заземление будет плохое, стримерам будет некуда деваться и им придется бить в теслу (замыкать свой ток), вместо того, чтобы извергаться в воздух. Меня спрашивали – обязательно ли заземлять теслу? Итак, ответ: заземление для теслы – обязательно.
Теоретически, для теслы можно вместо заземления использовать так называемый противовес – искусственное заземление в виде большего проводящего предмета. Практических конструкций с противовесами очень мало.
[stextbox id=’alert’]Внимание! Изготовление тесел с противовесами представляет намного большую опасность, чем тесел с простым заземлением, потому как вся конструкция находится под высоким относительно земли потенциалом.
А относительно большая емкость между противовесом и окружающими предметами способна негативно на них повлиять.[/stextbox]
Область применения
Неверно считать, что трансформатор Теслы не имеет широкого практического применения. Он используется для поджига газоразрядных ламп и для поиска течей в вакуумных системах. Тем не менее, основное его применение в наши дни — познавательно-эстетическое. В таблице ниже представлены эффекты, возникающие во время работы трансформатора тесла.
Эффекты, возникающие во время работы трансформатора тесла.В основном это связано со значительными трудностями при необходимости управляемого отбора высоковольтной мощности или тем более передача её на расстояние от трансформатора, так как при этом устройство неизбежно выходит из резонанса, а также значительно снижается добротность вторичного контура.
Схема для самостоятельной сборки
В данной схеме минимум элементов, что нисколько не облегчает нашу задачу. Ведь чтобы она работала необходимо её не только собрать, но и настроить.
Начнем с МОТов.
Такой трансформатор есть в микроволновке. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению.
Схема сборки самодельного трансформатора Тесла.Это означает, что несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако, есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2-4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000-2200 вольт при силе тока 500-850 мА.
МОТы на трансформатор теслу.У всех МОТов «первичка» намотана внизу, «вторичка» сверху. Делается это для хорошей изоляции обмоток.
На «вторичке», а иногда и на «первичке» намотана накальная обмотка магнетрона, около 3,6 вольт.
Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты.
Основное их назначение — замкнуть на себя часть создаваемого «первичкой» магнитного потока.
Таким образом ограничить магнитный поток через «вторичку» и её выходной ток на некотором уровне.
[stextbox id=’alert’]Внимание! Дилетантов просим отказаться от этой работы! Опасно, высокое напряжение, смертельно для жизни! Напряжение хотя и мало по сравнению со строчником, но сила тока, в сто раз большая, чем безопасный предел 10мА сведет шансы остаться в живых практически к нулю.[/stextbox]
КАПы подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2, ТГК, КТК, К15-11, К15-14 —для установок высокой частоты!).
Фильтр от ВЧ для самодельной теслы.Фильтр от ВЧ: соответственно две катушки, выпоняющие функцию фильтров от напряжения высокой частоты.
В каждой 140 витков медного лакированного провода 0.5 мм в диаметре.
Искровик, который нужен для коммутации питания и возбуждения колебаний в контуре.
Если в схеме не будет искровика, то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание!
Искровик для самодельного трансформатора Тесла.
Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания. Поэтому ставят балласт в виде дроселей — когда искровик замкнут дросель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью.
Наконец-то очередь дошла и до самого трансформатора Теслы: первичная обмотка состоит из 7-9 витков провода очень большого сечения.
Впрочем, подойдёт сантехническая медная трубка. Вторичная обмотка содержит от 400 до 800 витков, тут нужно подстраиваться.
Готовая катушка трансформатора Тесла своими руками.
На первичную обмотку подаётся питание. У вторички один вывод надёжно заземлён, второй присоединён к ТОРУ (излучатель молний) .
Тор можно изготовить из вентиляционной гофры. На этом все. Помните о безопасности и желаем удачи в самостоятельной сборке.
Заключение
В данной статье были рассмотрены основные факты о трансформаторе тесла и способ собрать устройство самостоятельно.
Больше информации об этих трансформаторах можно узнать в учебном материале “Способы определения параметров трансформатора Тесла” В. А. Колчановой.
Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:
www.bsvi.ru
www.i-dodo.ru
Предыдущая
ПрактикаКак проверить диодный мост мультиметром?
Следующая
ПрактикаКак проверить трансформатор при помощи мультиметра
Катушка Тесла с малым искровым разрядником
Ниже на этой странице есть несколько видеороликов о нем в действии и о том, как сделать это. Обратите внимание, что я сделал несколько вариантов, некоторые из которых вы можете увидеть на двух фотографиях ниже, которые подробно описаны далее вниз, включая первичную обмотку спирали а также Самодельные/самодельные конденсаторы.
Катушка Тесла с малым искровым зазором со спиральной первичной катушкой и промышленными конденсаторами.
Со спиральной первичной обмоткой и самодельным конденсатором.
Стримеры.
Искра между верхней нагрузкой и заземленной иглой.
Лампа накаливания.
Компактная люминесцентная лампа.
Люминесцентная кольцевая лампа.
Люминесцентная лампа.
Эта катушка Тесла состоит из двух цепей: первичной и вторичной.
вторичная цепь (см. фото ниже). Первичная цепь имеет
Конденсаторы емкостью 4 нФ 20 кВ, искровой разрядник из двух шляпок гвоздей и
катушка из 7 витков изолированного провода 12AWG.
Он был разработан с использованием популярный калькулятор JavaTC и настроен так, чтобы первичная цепь находится на той же резонансной частоте, что и вторичная цепь.
Источник питания, который его питает, выдает постоянный ток высокого напряжения и мой самодельный я называю Куб со схемой трансформатора обратного хода с двумя транзисторами и встроенный диод.
Две катушки Тесла.
Верхняя нагрузка вторичного контура.
Первичный контур.
Видео — Катушка Тесла с малым искровым разрядником
В этом видео представлен обзор приведенной выше катушки Тесла с малым искровым разрядником. а затем показывает несколько потрясающих демонстраций.
com/embed/vemF7p0cbHU?rel=0″ frameborder=”0″ allowfullscreen=””> Как сделать катушку Тесла – катушка Тесла с малым искровым зазором
В этом видео показано, как шаг за шагом спроектировать, изготовить и настроить этот небольшой искровой разрядник катушки Тесла. Там также схема ниже, чтобы помочь в дальнейшем.
Часто задаваемый вопрос: какое напряжение должно быть у высоковольтного
источник питания быть способным? Трудно сказать, так как напряжение
действительно ограничен размером искрового промежутка и геометрией
электроды, используемые по обе стороны искрового промежутка. Очень грубо, я бы
По оценкам, напряжение было около 12 кВ. В моем случае я использовал свой Блок питания Cube, способный на 20 кВ и относительно высокий
Текущий. Большой ток необходим для того, чтобы иметь возможность производить
искры с довольно высокой частотой. Например, я сначала попробовал с
блок питания взят от электрическая мухобойка.
Схема катушки Тесла – типа с малым искровым разрядником. Значения такие же, как на видео.
Обратите внимание, что на схеме упоминается источник питания постоянного тока высокого напряжения. Этот это потому, что я не тестировал с AC один. Для переменного тока обычно используется дроссель. добавлен на одной из линий, выходящих из источника питания.
Первичные катушки
Эта катушка Тесла была сделана таким образом, чтобы можно было легко попробовать различные первичные катушки в дополнение к той, что на фотографиях выше, как показано здесь.

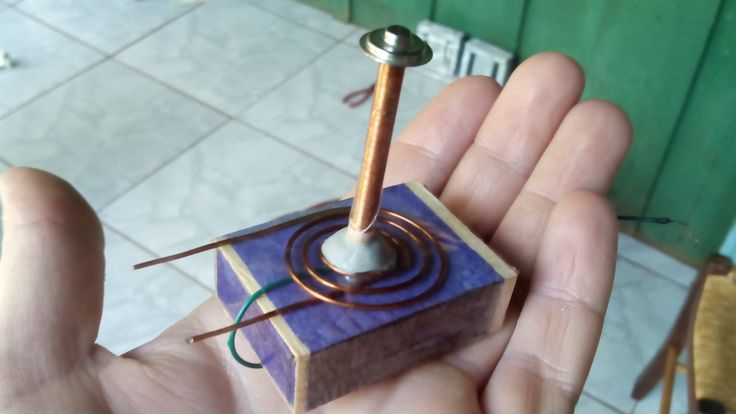

Спиральная первичная катушка с неизолированным проводом.
Спиральная первичная обмотка.
На этой странице описаны все этапы изготовления спиральной первичной катушки для вашей маленькой катушки Тесла.
Конденсаторы катушек Теслы, сделанные своими руками
Первые несколько версий вышеупомянутой катушки Тесла, используемые в коммерческих целях.
конденсаторы, но я хотел показать, как сделать самодельные вместо них.
я первый сделал
некоторые используют 3 бутылки газировки, но они занимают много места для хранения
пространство. Тогда я сделал плоский конденсатор с использованием прозрачных пленок
из копировального магазина, который вы можете увидеть ниже в виде
горизонтальная доска в основании катушки Тесла.
Катушка Тесла с конденсаторами из бутылок с газировкой.
Катушка Тесла с плоским конденсатором.
Другие темы
Самодельный тюнер катушки Тесла
Терри Фриц
Настройщик катушки Тесла (TCT) — это простой и недорогой источник сигнала, который можно использовать для определения резонансных частот первичной и вторичной цепей Теслы. катушки. В нем используются простые общедоступные детали. Его можно собрать за несколько часов с минимальными навыками работы с электроникой. Стоимость всех запчастей около .
TCT — это просто генератор прямоугольных импульсов LMC555 IC.
Регулятор громкости звука и 2% полипропиленовый времязадающий конденсатор управляют частотой генератора с рабочим циклом 50%.
Двухцветный светодиод, включенный последовательно с выходом, измеряет потребляемый ток, а шкала частоты указывает установленную частоту.
| Кол-во | Детали |
| 2 | Наборы красных/черных зажимов типа «крокодил» |
| 1 | Большая ручка управления |
| 1 | Двухцветный светодиод |
| 2 | Танталовые конденсаторы 10 мкФ 16 В |
| 1 | LMC555 микросхема таймера CMOS |
| 1 | 8-контактный разъем IC |
| 2 | Резистор 470 Ом 1/2 Вт |
| 1 | 10K Audio конусный потенциометр с переключателем |
| 1 | Пластиковая коробка |
| 1 | Зажим для батареи |
| 1 | Держатель батареи |
| 1 | Плата прототипа |
Сборка:
Существует много способов собрать TCT, и он будет работать нормально.
Для тех, кто менее знаком со сборкой подобных вещей, я опишу, как я это делал.
Я выбрал пластиковую крышку и нашел две точки на крышке. Первый был в двух дюймах от дна, а другой – в одном дюйме от верха. Я просверлил отверстие диаметром 1/4 дюйма на нижней отметке и немного увеличил его, чтобы поместиться в горшок на 10 тысяч. Затем я отломил маленький язычок от горшка плоскогубцами и установил горшок со шкалой 2,25 x 2,25 дюйма под гайку. Затем я установил ручку, используя положение «выключено» для выравнивания. Я подключил резистор на 470 Ом к центральной ножке горшка. Я просверлил отверстие 3/16 на верхней отметке и смог вставить в него двухцветный светодиод. Я добавил немного эпоксидной смолы, чтобы держать его на месте. Я также залил эпоксидной смолой держатель батареи в нижней части коробки. я просверлил два 9/ 64-дюймовые отверстия для двух 8-дюймовых проводов в качестве измерительных проводов в нижней части коробки. Я привязал провода к коробке и заклеил их эпоксидной смолой, а на концах установил зажимы типа «крокодил».
Я использовал два других зажима типа «крокодил», чтобы сделать 6-дюймовую перемычку для короткого замыкания искрового промежутка для первичного тестирования.
Цепь: Соедините две печатные платы пополам и припаяйте 8-контактный разъем в центре одной. Следуя схеме, припаяйте компоненты к печатным платам, отметив, что S1, R2, R3, LED1 и батарея смонтированы на плате. Используйте соединительный провод, чтобы выполнить необходимые соединения, и соедините контактные площадки припоем там, где это необходимо. Я поместил выводы на плату для частей вне платы.
Завершите соединение верхней и нижней части коробки, следуя схеме. На картинке показано, как подключены провода потенциометра и выключатель.
Установите аккумулятор и закрепите верхнюю часть коробки четырьмя винтами.
Калибровка:
Представленная шкала будет достаточно близкой. Однако, если у вас есть частотомер или вольтметр с этой функцией, вы можете откалибровать собственную шкалу
Операция:
TCT очень прост в использовании для измерения первичной и вторичной частоты.
