Типы и виды реле: все типы с кратким описанием, их назначение, применение

все типы с кратким описанием, их назначение, применение

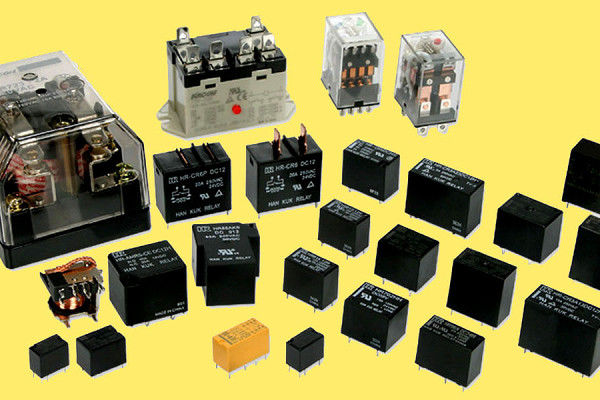

Под реле понимают коммутационный аппарат, который после воздействия явления физического характера может предпринимать определенные действия, чаще всего замыкать или размыкать электрическую цепь. Проще говоря, реле в зависимости от типа реагирует на изменение различных параметров, после чего срабатывает. Сегодня существует большое количество видов реле, которые нужны для выполнения разных задач и для использования в различных сферах. Про некоторые виды реле, которые наиболее распространены, мы писали отдельные материалы, ну а в этой статье вы найдете перечень существующих сегодня видов реле, а также их короткие описания. Схем, подробного описания устройства вы здесь не найдете, а вот основные данные, в том числе ключевые особенности и назначение мы напишем. Но перейдем к делу и посмотрим, какие виды реле сегодня существуют и где они используются.

Реле времени

Реле времени иногда называют таймерами, хотя по своей сути это разные устройства.

Из названия понятно, что срабатывание реле этого типа привязано к конкретному временному промежутку или временной последовательности. По видам разделяются на электромагнитные, пневматические, электронные и с часовым механизмом. У каждого типа есть свои особенности, в рамках этой статьи мы это разбирать не будем. Смысл реле времени во временной задержке перед включением или выключением, это их основная функция, хотя, в зависимости от сложности устройства, могут быть и другие.

Реле времени может иметь задержку включения, выключения, либо оба эти два варианта. Кроме того, некоторые из них можно программировать, управляя их параметрами, нередко их используют и с другими реле или датчиками. Этот вид используется для управления освещением, системами полива, отопления и в других целях. Проще говоря, реле времени имеет смысл использовать там, где есть определенные временные циклы, это основная сфера их применения. Они бывают разные, цена на них также может сильно отличаться, во многом это зависит от характеристик, возможностей, а также условий эксплуатации, для которых предназначена конкретная модель.

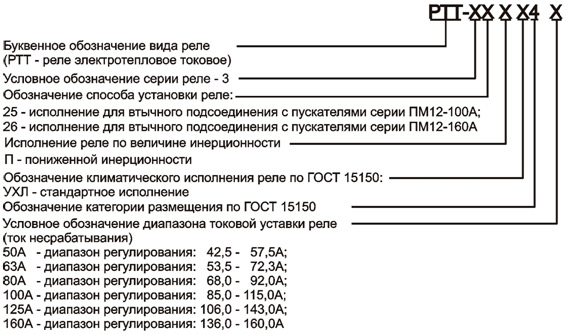

Тепловое реле

Тут также все предельно понятно из названия: тепловое реле срабатывает из-за изменения температуры, обычно при её повышении до определенного предела. Это сразу ярко обозначает сферу их применения, а также возможности. Чаще всего они применяются для защитных целей, например, в электродвигателях, где они должны отключать их при повышении температуры до заданных значений. Большинство тепловых реле используются именно в электрических двигателях, их существует множество подвидов (РТЛ, ТРП и другие), которые могут довольно сильно отличаться друг от друга. Суть в использовании в электродвигателях разного типа и с разными характеристиками. Впрочем, используют их и в других сферах. И не стоит путать тепловые реле с терморегуляторами или термостатами – это совершенно разные приборы с разным назначением.

Тепловые реле различают также и по принципу действия, тут есть несколько разных вариантов, которые стоит упомянуть. Наиболее распространены варианты с биметаллической пластиной, которая изгибается под воздействием температуры и приводит в действие контакты. Также есть тепловые реле работающие на принципе объемного расширения, в них используется жидкость или газ. В более редких типах используется принцип изменения диэлектрической постоянной, на оптических принципах и другие варианты. Такое многообразие в первую очередь объясняется разными условиями эксплуатации, а также величиной температуры, при которой реле должны срабатывать.

Импульсные реле

Импульсные реле основное применение нашли в управлении осветительными приборами. Это недорогие реле, которые устроены очень просто. Они могут иметь только два состояния: включено или выключено, конструкция у них простая и надежная. Для их работы (изменения состояния) нужен электрический импульс, после чего реле меняет положение и «запоминает» его. Проще говоря, при использовании импульсных реле не нужно постоянно подавать напряжение, достаточно только импульса, что приводит к экономии электроэнергии. Впрочем, у них отсутствует возможность контроля положения контактных групп, поэтому они не нашли очень широкое применение и используются лишь в ряде сфер, управление освещением является одной из них.

Импульсные реле бывают двух типов: электромеханические и электронные. Первые работают как раз по тому принципу, о котором мы рассказывали в предыдущем абзаце. Стоят они дешевле, устроены просто, не боятся нестабильного напряжения, ложных срабатываний у них не будет, так как от этого есть ограничитель. В электронных импульсных реле применяют микроконтроллеры, поэтому они дороже, устроены сложнее, но зато у них есть дополнительные функции, которые расширяют их функционал. Впрочем, нужен он далеко не всегда, а только в отдельных случаях, поэтому сегодня широко используются оба типа импульсных реле.

Реле тока

Реле тока реагируют на величину тока и срабатывают при его изменении и достижении определенных значений. Они используются для отключения цепи при достижении током критической отметки. Их могут использовать также для защиты от коротких замыканий или перегрузок, хотя для этого существуют другие приборы. Есть реле тока, которые реагируют на снижение напряжения в электросети или же его полную пропажу.

Существуют разные виды, наиболее распространены электромагнитные, где используется катушка. Есть и другие типы реле тока, в том числе и на интегральных микросхемах, но в рамках этой статьи мы про это рассказывать не будем. В целом, реле тока достаточно распространены и используются повсеместно, хотя не всегда есть экономическая целесообразность их использования в ряде сфер, так как есть другие варианты. Впрочем, это уже тема для отдельного материала.

Реле промежуточное

Реле промежуточное применяется в цепях управления, защиты, а также сигнализации. Именно здесь этот вид реле нашел довольно широкое применение. Его название пошло от того, что оно расположено между силовыми исполнительными цепями и источником управляющего сигнала (импульса). Назначение реле промежуточного – коммутация управляющих сигналов, а также размножение одного сигнала на несколько других. Проще говоря, с его помощью можно контролировать сразу несколько электрических цепей.

Функция это довольно востребованная, поэтому реле промежуточные применяются довольно широко. Принцип их действия в целом одинаковый, но могут быть различия в конструкции и в характеристиках, что объясняет разброс цен на реле этого типа.

Реле контроля изоляции

Реле контроля изоляции используется для измерения показателей проводимости изоляционных материалов. Оно подключается параллельно к основной линии и если фиксирует изменение параметров и отклонение их от заданной нормы, то включает сигнализацию. Это его основная задача, отключение цепи в функции реле контроля изоляции не входит, его задача лишь подать сигнал, а решение о дальнейших действиях принимают люди. Смысл в том, чтобы устранить проблему до срабатывания аварийных устройств. Этот вид реле незаменим там, где есть чувствительное к перепадам напряжения оборудование, хотя там применяют и другие защитные устройства. Реле контроля изоляции используется также и в других сферах.

Есть разные типы реле контроля изоляции, но принцип работы у них обычно одинаковый. Устройство делает последовательные измерения напряжения (отрицательного, положительного полюса и рабочего), на основе полученных данных вычисляется сопротивление изоляции. Этот процесс занимает незначительное время, у разных приборов оно разное, но оно меньше секунды. Также может быть задействован микропроцессор, который делает расчет по значению напряжения между землей и полюсами. Точность реле контроля изоляции высокая, погрешность не превышает одного процента. Поэтому его применение позволяет избежать ложных срабатываний аварийных устройств и в целом повысить уровень контроля.

Реле контроля уровня

Реле контроля уровня жидкости имеет только одну сферу применения. Оно используется для регулирования объема электропроводящей жидкости в устройствах и оборудовании, где она используется. Принцип работы этого реле довольно простой: тут измеряется уровень сопротивления между двумя однополюсными электродами, которые погружены в эту жидкость. Реле контроля уровня жидкости может выполнять целый ряд задач, это зависит от схемы его подключения. Оно может защищать насосы от работы всухую, что может вывести их из строя, может давать сигнал на клапаны или насосы чтобы отрегулировать уровень жидкости, определять утечки жидкости и т.д. Поэтому хотя сфера применения у него одна, как мы писали выше, фактически это реле может использоваться во множестве целей, но только там, где есть жидкость. Реле контроля уровня сегодня используется в разных устройствах и в целом применяется достаточно широко.

Реле контроля фаз

Реле контроля фаз также могут называть трехфазным реле контроля напряжения, суть не меняется, это одинаковые устройство. Как понятно из название, оно применяется там, где есть подключение к трехфазному напряжение и где правильное чередование фаз имеет очень важное значение. Этот вид реле используется в электродвигателях и другом электрическом оборудовании. Реле контроля фаз защищает от отсутствия одной фазы, уменьшения или увеличения напряжения относительно заданного уровня, обрыв нулевого провода (правда, на это способы не все реле), обратного порядка чередования фаз. Некоторые модели могут позволять регулировать время срабатывания и имеют довольно широкий функционал. Принцип действия состоит в выделении гармоник обратной последовательности, которые появляются как раз тогда, когда есть место обрыва или перекоса фазы. Если вы покупаете электрическое оборудование, для работы которого нужно три фазы, почти наверняка в нем будет реле контроля фаз.

Реле напряжения

Реле напряжения одно из самых распространенных, оно относится к тем типам, которые должны стоять в каждом доме. Это базовое защитное устройство, которое защищает электроприборы или электрооборудование. Его суть в том, что при повышении напряжения выше заданного уровня или при его понижении ниже заданного уровня (это разные значения), цепь обесточивается. Про причины, которые могут привести к его срабатыванию мы писать не будем, это тема для отдельной статьи. Есть разные типы реле напряжения, но чаще всего они работают в диапазоне от 170 (нижняя граница) до 260 (верхняя граница) вольт. Большинство электроприборов способны работать в этом диапазоне, но не все, есть такие, которым нужно 220В.

Но не стоит думать, что реле напряжения является защитой от всего, оно защитит от повышения или понижения напряжения, от отгорания ноля, полезно при частых отключениях электроэнергии. Но они никак не стабилизируют напряжение, не защищают от удара молний или серьезных и мощных импульсов (для этого есть специальные устройства). Реле напряжения можно устанавливать с конкретными потребителями, есть как двухфазные, так и трехфазные устройства. Вообще, тут выбор очень большой. Хорошие реле напряжения нельзя назвать дешевыми, но это действительно очень полезное устройство. Разумеется, частными домами его использование не ограничивается, этот тип реле очень широко применяется и в других сферах.

Это основные типы реле про которые мы хотели рассказать в нашей статье. Существуют и другие типы, например, интерфейсные реле, твердотельные и многие другие, но рассказать про все в одном материале попросту невозможно. Да и многие из них заслуживают отдельного разговора, так как при их выборе и использовании есть масса разных нюансов, которые нужно знать и про которые коротко не расскажешь.

Что такое реле: виды, применение, устройство

Реле – это электрический выключатель, который разъединяет или соединяет цепь при создании определенных условий. Различаются реле по конструкционным особенностям и по типу поступающего сигнала. Электрические устройства наиболее востребованы и широко применяются во всех отраслях промышленности и обслуживающей сферы.

Применение и принцип действия

Реле — это электромагнитное переключающее устройство, регулирующее работу управляемых объектов при поступлении необходимого значения сигнала. Электрическая цепь, которую регулируют при помощи реле, называют управляемой, а цепь, по которой идет сигнал к устройству называется управляющей.

Реле выступает, своего рода, усилителем сигнала, т.е. при помощи небольшой подачи электричества на это устройство, замыкается более мощная цепь. Различают реле, работающие от постоянного тока и переменного. Устройство переменного тока срабатывает при прохождении входного сигнала определенной частоты. Реле постоянного тока могут приходить в рабочее состояние при одностороннем протекании тока (поляризованные), и при движении электричества в двух направлениях (нейтральные).

Устройство реле

Наиболее простая схема устройства реле состоит из якоря, магнитов и соединяющих элементов. При подачи тока на электромагнит, он замыкает якорь с контактом, в результате чего цепь замыкается. Когда ток становится меньше определенной величины, якорь под действием давящей силы пружины возвращается в первоначальное положение и цепь размыкается. На ряду с основными элементами, в состав реле могут входить резисторы для более точной работы устройства и конденсаторы, обеспечивающие защиту от искрения и скачков напряжения.

Устройство электромагнитных реле

Электромагнитное реле включается под действием электрического тока, поступающего на обмотку. На рисунке изображен принцип работы клапанного реле. Когда достигается нужная величина силы тока, в системе возникает электромагнитная сила, которая притягивает якорь (3) к поверхности ярма(1), при чем пружина (2) под действием электромагнитного поля прогибается. Вместе с якорем движется контакт (4) и давит на контакт внешней цепи (5), который при достижении определенной силы соприкасается с другим проводником (6).

После замыкания цепи срабатывает управляемый элемент (7), который производит определенное действие. Исходное положение может быть разомкнутым, как в данном примере, так и замкнутым. В последнем случае управляемый элемент выключается, при достижении определенного значения поступающего тока.

Когда силы тока становится недостаточно, чтобы удерживать якорь в нижнем положении, когда контакты 5 и 6 соприкасаются, пружина отводит якорь и размыкает цепь. Управляющее устройство перестает снабжаться электричеством и прекращает свою работу.

Большинство электромагнитных реле снабжаются не одной парой контактов, как в приведенном примере, а несколькими. В этом случае можно управлять одновременно многочисленными электрическими цепями.

Назначение

Реле широко применяются во многих областях и сферах. Эти устройства имеют сложную классификацию, попробуем для наглядности их поделить на несколько групп:

1. Подразделяются по области применения на:
   • Управления электрических систем
   • Защита систем
   • Автоматизация систем
2. В зависимости от принципа действия подразделяются:
   • Электромагнитные
   • Магнитолектические
   • Тепловые
   • Индукционные
   • Полупроводниковые
3. От вида поступающего параметра, реле делятся на:
   • Тока
   • Мощности
   • Частоты
   • Напряжения
4. По принципу воздействия на управляющую часть:
   • Контактные
   • Безконтактные

Требования к реле

К различным видам реле предъявляются различные требования. Например, электромагнитные устройства должны обладать высокой надежностью, чувствительностью, быстродействием и селективностью.

Селективность – это способность реле реагировать на изменения параметров в выборочном порядке. Например, при возникновении аварийных ситуаций, отключать только поврежденные участки системы, оставляя в полной рабочей способности действующие элементы.

Различные типы реле — Описание, конструкция, работа — Wira Electrical

Типы реле зависят от их конструкции, применения, функций и принципов работы.

Реле — это электрический переключатель, то есть переключатель, управляемый электричеством. Этот переключатель может быть включен или выключен при подаче сигнала напряжения или импульса. Например, мы можем использовать контакт ввода/вывода микроконтроллера, соединенный с небольшим светодиодом, чтобы включить или выключить его.

Другое дело, если мы хотим использовать в доме светодиод или лампочку мощностью более 5 Вт. Поскольку обычный микроконтроллер выдает только импульс напряжения 5 В при малом токе, этого будет недостаточно.

Здесь будет использоваться реле, и, конечно же, это очень просто. Реле способно выдавать более высокое напряжение и более высокий ток. Имея дело с домашним электрооборудованием, ПЛК, промышленным или автомобильным сектором, мы часто находим несколько типов реле.

Что такое реле и типы реле

Реле используется не только для электрического переключения, но и для электрической защиты. Поскольку он способен защищать и переключать цепь, он является важным электрическим компонентом для цепей управления.

Вот почему мы столкнемся со многими типами реле.

Несмотря на то, что существует несколько конструкций реле, в основном они одинаковы с другими переключателями. Реле также использует нормально разомкнутое (НО) и нормально замкнутое (НЗ) состояния для своей работы.

Единственное отличие реле с физическим переключателем заключается в том, что мы используем электричество только для управления электрическими цепями. Нам нужно только использовать низкое напряжение для срабатывания реле, которое подключено к цепи более высокого напряжения.

Вот почему реле очень безопасно для управления цепью высокого напряжения, поскольку оно полностью изолирует цепь низкого напряжения (управление) от цепи высокого напряжения (нагрузки).

Здесь мы узнаем все о типах реле, их конструкции и применении.

Типы реле:

Конструкция

Базовое реле имеет пять клемм:

• НО контактная клемма
• НЗ контактная клемма
• Общая клемма (COM)
5 фактические клеммы реле ниже:

Имейте в виду, что приведенное выше реле является самым простым примером.

Если мы хотим посмотреть, что находится внутри реле выше, мы можем посмотреть на картинку ниже:

Теперь мы изучим каждый из его выводов.

Клеммы катушки

Здесь мы подключаем входную цепь или цепь управления. Мы подадим низкое напряжение на катушку, чтобы изменить состояние реле.

Другими словами, здесь мы контролируем состояние переключения реле. Мы можем активировать или обесточить катушку реле с переменным или постоянным напряжением в зависимости от его типа.

Катушка будет либо тянуть, либо толкать якорь, делать его замыкающим или размыкающим контактом.

Клемма НО

Клемма НО используется для клеммы цепи нагрузки, которая остается в «нормально разомкнутом» состоянии, когда катушка не находится под напряжением (не активна).

Реле переключится на замкнутую цепь с клеммой COM, когда на катушку подается питание. Он будет оставаться в закрытом состоянии до тех пор, пока катушка не будет обесточена.

Клемма НЗ

Клемма НЗ используется для клеммы цепи нагрузки, которая остается в «нормально замкнутом» состоянии, когда катушка не находится под напряжением (неактивна).

Реле переключится на разомкнутую цепь от клеммы COM, когда на катушку подается питание. Он будет оставаться в разомкнутом состоянии до тех пор, пока катушка не будет обесточена.

Клемма COM

Клемма COM или Common подключается к концу цепи нагрузки.

Мы подключаем одну точку цепи нагрузки к клемме NO или NC, а конец этой цепи нагрузки подключаем к клемме COM.

Читайте также: типы датчиков

Типы реле: полюсов и бросков

При изучении и использовании реле нам необходимо знать, сколько у него полюсов и бросков.

Полюса

Полюс — это динамическая часть выключателя. Когда мы хотим замкнуть или разомкнуть цепь, это движущаяся часть.

Можно сказать, что полюса показывают, сколько переключателей мы можем контролировать.

Ходы

Ходы — это устойчивая часть переключателя.

1. Если шест и бросок соединены друг с другом, образуется замкнутая цепь.
2. Если шест и бросок отсоединены друг от друга, это приведет к разомкнутой цепи.

Можно сказать, что броски показывают, сколько цепей мы можем контролировать.

Однополюсное однопозиционное реле (SPST)

Однополюсное означает, что мы управляем только одним переключателем, ВКЛ или ВЫКЛ.

Однократное управление означает, что мы контролируем только одну цепь, разомкнутую или замкнутую.

Однополюсное двухпозиционное реле (SPDT)

Однополюсное означает, что мы управляем только одним выключателем, ВКЛ или ВЫКЛ.

Двойной ход означает, что он имеет два разных состояния или два разных пути электрической цепи.

Когда на катушку не подается питание, COM подключается к первому пути (NC) и отключается от второго пути (NO).

Когда на катушку подается питание, COM подключается ко второму пути (NO) и отключается от первого пути (NC).

Двухполюсное однопозиционное реле (DPST)

Двухполюсное реле означает, что мы можем управлять двумя переключателями как двумя полностью изолированными цепями.

Однонаправленный означает, что он управляет только НО или НЗ этих двух цепей.

Например, если мы используем DPST-NO, то:

Когда на катушку не подается питание, обе цепи находятся в состоянии NO, цепи разомкнуты.

Когда катушка находится под напряжением, обе цепи замкнуты.

Двухполюсное двухпозиционное реле (DPDT)

Двухполюсное реле означает, что мы можем управлять двумя переключателями как двумя полностью изолированными цепями.

Двойной ход означает, что каждый полюс может изменяться между двумя состояниями: разомкнутая или замкнутая цепь для двух разных положений.

Реле DPDT представляет собой два реле SPDT, объединенных вместе, но оба реле работают одновременно.

Типы реле: Форма

Иногда вы найдете реле формы A, реле формы B и т. д., читая об электрических вещах, использующих реле. Эти типы реле мало чем отличаются от конфигурации «полюс и бросок».

Реле формы A

Форма A — это реле с конфигурацией SPST-NO (нормально разомкнутая). Это делает цепь либо открытой, либо закрытой связью.

Реле формы B

Форма B — это реле с конфигурацией SPST-NC (нормально замкнутый). Он образует цепь с закрытым или открытым соединением.

Реле формы C

Форма C — это реле с конфигурацией SPDT.

Форма C также известна как BBM или Break-Before-Make. Это означает, что это реле разорвет свое нормально замкнутое соединение и замкнет соединение со второго броска при подаче питания.

Резюме:

• Когда реле не запитано, полюс соединится с первым броском.
• Когда на реле подается питание, полюс отключается от обоих бросков, а затем подключается ко второму броску

Реле формы D

Форма D также является реле с конфигурацией SPDT.

Форма D является нормально разомкнутой с первым полюсом и размыкающей со вторым полюсом в обесточенном состоянии.

Это известно как MBB или Make-Before-Break. Это означает, что это реле будет замыкать соединение с первым броском и размыкать соединение со вторым броском при подаче питания.

Резюме:

• Когда реле обесточено, полюс соединится со вторым броском.
• Когда на реле подается питание, полюс соединяется с обоими бросками, а затем соединяется только со вторым броском.
Типы реле: Работа и применение

В зависимости от их действия и применения мы можем разделить типы реле на множество групп. Ниже вы найдете типы реле в зависимости от их применения и принципов работы.

1. Электромеханическое реле

Электромеханическое реле или ЭМР является самым основным из типов реле. Его основными компонентами являются:

• Механический динамический контакт (полюс), известный как якорь.
• Электромагнитная катушка.

Принцип работы очень прост и понятен.

Когда мы запитываем катушку, она создает магнитное поле. Это магнитное поле будет притягивать якорь. Когда на катушку не подается напряжение, якорь возвращается в исходное положение.

Мы можем использовать это реле для цепей переменного или постоянного тока в зависимости от назначения этого реле.

Различие между реле переменного и постоянного тока заключается в использовании обратного диода на катушке постоянного тока для защиты от ЭДС и внезапного обесточивания катушки.

Поскольку это катушка, полярность нашего источника не имеет значения, но мы должны соблюдать осторожность в отношении ее обратной ЭДС.

Недостатком реле ЭМИ является то, что его якорь образует дугу при обесточивании катушки, когда якорь разрывает свое соединение с контактом.

Эта дуга сократит срок службы реле и со временем увеличит сопротивление.

2. Твердотельное реле

Твердотельное реле или SSR для краткости не состоит из механических частей.

Это реле изготовлено из полупроводникового материала, как диоды и транзисторы. Его коммутационная способность обеспечивается полупроводниковыми устройствами, такими как тиристор, МОП-транзистор, IGBT, BJT или TRIAC.

Этому устройству требуется меньше энергии, чтобы цепь управления могла управлять цепью нагрузки с гораздо большей мощностью. Следовательно, это реле имеет более высокий коэффициент усиления по мощности, чем электромеханическое реле (ЭМР)

Несмотря на отсутствие механических частей, обеспечивающих его работу, он по-прежнему очень хорошо работает, изолируя низковольтную цепь управления (входную) от высоковольтной (выходной) цепи нагрузки.

Этот принцип изоляции достигается за счет использования внутри него оптопары.

При подаче импульса напряжения на SSR излучается инфракрасный свет. С другой стороны, светочувствительный приемник из полупроводникового материала готов к приему инфракрасного сигнала.

Позже этот сигнал будет преобразован в электрический сигнал и изменит состояние переключателя цепи высокого напряжения.

Поскольку все управляется полупроводниковыми материалами и обработкой электрических сигналов, скорость переключения SSR высока, а энергопотребление ниже, чем у EMR.

Очевидно, что из-за отсутствия физического контакта срок его службы больше.

Недостатком использования SSR является то, что падение напряжения на полупроводниковом материале теряется в виде тепловой энергии.

Преимущество использования SSR заключается в том, что его срок службы, как ожидается, будет выше из-за отсутствия механических движущихся частей. SSR также производит меньше шума.

Существует несколько типов реле для SSR типа:

Фотосвязанное твердотельное реле

Это твердотельное реле имеет полупроводниковое фоточувствительное устройство для операции переключения. Сигнал управления будет излучаться светодиодом, и светочувствительное устройство переходит в режим проводимости сразу после обнаружения света от светодиода.

Уровень изоляции этого фотоэлемента считается высоким по сравнению с твердотельным реле с трансформаторной связью, поскольку он полностью работает с использованием электрических сигналов.

Твердотельное реле с трансформаторной связью

Сначала схема управления будет вырабатывать постоянный ток и преобразовывать его в переменный с помощью преобразователя постоянного тока в переменный.

Этот переменный ток будет протекать через первичную обмотку трансформатора, и ток будет увеличиваться для управления полупроводниковым устройством, таким как TRIAC, и для запуска цепи.

Уровень изоляции этого твердотельного реле зависит от характеристик и конструкции трансформаторов.

3. Гибридное реле

Как следует из названия, это реле представляет собой комбинацию нескольких типов реле. Гибридное реле представляет собой комбинированное реле EMR и SSR.

Помните, что реле EMR и SSR имеют свои недостатки:

• EMR создает дугу при разрыве соединений.
• Падение напряжения SSR тратится на тепловую энергию.

Объединение этих двух способов избавит от их недостатков.

Внутри гибридного реле параллельно подключены ЭМР и ТТР.

Последовательность действий следующая:

1. Сначала цепь управления низким напряжением включает (запитывает) SSR.
2. Твердотельное реле потребляет большой ток нагрузки.
3. Поскольку механической части нет, проблема с дугой исчезла.
4. Во-вторых, цепь управления низким напряжением включает (запитывает) EMR.
5. Поскольку катушка находится под напряжением, но не несет большой ток нагрузки, при контакте якоря дуга не возникает.
6. Через некоторое время после притяжения контакта ЭМИ схема управления больше не управляет твердотельным реле.
7. Пока ЭМИ находится под напряжением, он регулирует ток нагрузки без потери мощности в виде тепловой энергии.

4. Герконовое реле

Среди типов реле это реле имеет самую простую конструкцию.

Герконовое реле работает по принципу электромагнитного поля. Это реле состоит из электромагнитной катушки, геркона и диода для защиты от противоЭДС.

Геркон представляет собой переключатель, состоящий из двух металлических пластин из ферромагнитного материала. Эти лезвия запечатаны внутри стеклянной трубки, заполненной инертным газом.

Электромагнитная катушка наматывается на геркон, где переключатель действует как якорь. Оба конца геркона подключены к входу и выходу схемы.

В этом реле используется тот же принцип, что и в электромеханических реле (EMR).

Когда мы подаем питание на герконовое реле, металлические лезвия притягиваются друг к другу и замыкают цепь. В отличие от ЭМИ, это реле имеет гораздо меньший контакт и меньшую массу.

Инертный газ может продлить срок его службы.

Недостатком этого герконового реле является дуга, возникающая при замыкании контакта. Однако его скорость переключения лучше, чем у EMR, из-за меньших контактов и другой среды.

Вы можете обнаружить, что это реле довольно ненадежно, потому что существует вероятность того, что контакты все еще находятся в замкнутой цепи даже после того, как катушка больше не находится под напряжением.

Мы можем решить эту проблему, установив импеданс, такой как резистор или ферритовое соединение между реле и емкостью. Это может уменьшить пусковой ток, поэтому мы избегаем образования дуги в реле.

5. Электротермическое реле

Электротепловое реле также известно как тепловое реле для простоты.

Это очень похоже на герконовое реле, в котором используются два биметаллических металла, каждый из которых имеет разные коэффициенты теплового расширения.

Когда мы подаем на него напряжение, ток будет течь по проводнику и выделять тепло.

Это тепло расширит биметаллические пластины. Из-за разных коэффициентов одна из полос изгибается и плотно соединяется с другой полосой.

Тепловое реле эффективно для защиты электродвигателя.

6. Поляризованное реле

Как следует из названия, это реле обладает высокой чувствительностью к направлению нашего тока. На этот раз мы будем использовать напряжение постоянного тока для питания этого реле, в отличие от электромагнитного реле (EMR), где мы можем использовать либо переменный, либо постоянный ток.

Поляризованное реле использует комбинацию постоянного магнита и электромагнита. Постоянный магнит будет якорем, а электромагнитный будет действовать как катушка, притягивающая якорь постоянного магнита.

Вот почему это реле называется поляризованным реле, поскольку полярность определяет положение якоря с постоянными магнитами.

Мы не будем использовать пружину для вытягивания контакта. Нам просто нужно подать ток в обратном направлении, чтобы якорь переместился в другое положение.

Если мы уменьшим ток до тех пор, пока электромагнитная сила не станет меньше силы постоянного магнита, якорь вернется в исходное положение.

При отсутствии тока якорь будет находиться либо в левом, либо в правом положении, поскольку в магнитном поле нет абсолютной нейтрали.

7. Реле с фиксацией

Реле с фиксацией имеет фиксацию или выдержку времени для предотвращения изменения его состояния сразу после подачи питания. Это реле будет сохранять свое состояние некоторое время после подачи питания.

Благодаря этой характеристике реле с фиксацией очень эффективно ограничивает потребляемую и рассеиваемую мощность.

Для этого блокировочное реле имеет внутри постоянный магнит. Когда на катушку подается напряжение (возбуждение реле), магнит удерживает контакт.

Поскольку это постоянный магнит, нам не нужна энергия для удержания контакта.

Этот механизм сэкономит энергию, поскольку положение контактов останется в последнем положении после того, как на катушку больше не подается напряжение.

Блокировочные реле могут быть изготовлены из одинарной или двойной катушки. Это проще, потому что мы будем подавать напряжение на вторую катушку вместо подачи обратного тока на первую катушку.

Обратите внимание на работу реле с блокировкой одной обмотки ниже:

1. Сначала у нас есть однообмоточное реле с фиксацией в положении NO.

2. Запитываем катушку током с верхней стороны. Контакт изменит свое положение с NO на NC.

3. Перестаем подавать питание на катушку, но контакт остается в том же положении (НЗ).

4. Запитываем катушку током с нижней стороны. Контакт изменится с NC на NO.

5. Прекращаем подавать питание на катушку, но контакт остается в том же положении (НО) и повторяется с шага (1).

Обратите внимание на работу реле с двумя катушками ниже:

1. Сначала у нас есть реле с двумя катушками в положении NO.

2. Запитываем первую (левую) катушку током с верхней стороны. Контакт изменит свое положение с NO на NC.

3. Перестаем подавать питание на первую катушку, но контакт остается в том же положении (НЗ).

4. Запитываем вторую катушку током с верхней стороны. Контакт изменится с NC на NO.

5. Прекращаем подавать питание на вторую катушку, но контакт остается в том же положении (НО) и повторяется с шага (1).

8. Реле Бухгольца

Это реле использует газ для управления переключателем. В отличие от других типов реле, о которых мы читали до сих пор, это реле используется для целей обнаружения и автоматической защиты.

Это реле способно обнаруживать внутренние незначительные неисправности, чтобы предотвратить серьезные неисправности, пока не стало слишком поздно.

Вы найдете это в основном на высокомощном трансформаторе в качестве его системы защиты, установленной в камере между баком и расширителем.

Среди типов реле реле Бухгольца используется только для масляных реле, которые в основном используются для передачи и распределения электроэнергии, особенно на стороне трансформатора.

Обратите внимание на рисунок выше, чтобы понять принцип его работы:

• Внутри трансформатора произошла незначительная внутренняя неисправность, его масляная поверхность опустится из-за скопления газа.
• Поплавок наклонится, и контакты (ртуть) образуют замкнутое соединение.
• Это замкнутое соединение подключит реле к цепи сигнализации.
• Цепь сигнализации активирована.
• Операторы могут быстро устранять неисправности.

Каждый раз, когда в трансформаторе происходит серьезная неисправность (короткое замыкание, замыкание на землю и т. д.), давление внутри бака быстро возрастает, поскольку уровень масла быстро снижается.

Затем масло попадает в проводник и вызывает отклонение нижнего бокового клапана. Это замкнет контакт ртутного выключателя и сработает цепь отключения.

В результате этой операции трансформатор будет отключен от источника питания.

9. Реле защиты от перегрузки

Как следует из названия, это реле используется для защиты от перегрузок, особенно от перегрузки по току в электрических цепях и двигателях.

Мы можем найти несколько типов реле для этой цели, такие как биметаллическое сменное нагревательное, фиксированное биметаллическое полосовое и т.д. В связи с этим электродвигатели должны быть отключены от любого источника при возникновении перегрузки по току.

Перед тем, как разрезать соединение, нам нужно устройство, которое автоматически обнаружит этот сверхток как можно быстрее. Здесь устанавливается оборудование для обнаружения перегрузки, такое как тепловое реле.

Это тепловое реле состоит из катушки, которая нагревает биметаллическую пластину. Эта нагретая полоска освобождает пружину, приводя в действие контакт, последовательно соединенный с катушкой.

Катушка обесточивается при обнаружении детектором перегрузки по току в нагрузке.

Кроме того, это реле защиты от перегрузки может определять температуру обмотки двигателя, поэтому двигатель правильно и точно защищен.

10. Обратное реле заданного минимального времени (реле IDMT)

Как следует из названия, это реле работает обратно пропорционально «чему-то» в цепи. Реле IDMT формирует независимую времятоковую характеристику с обратным значением.

Каково обратное значение срабатывания этого реле?

Проще говоря:

• Чем больший ток обнаружен в цепи, тем меньше время срабатывания реле.
• Чем меньший ток обнаружен в цепи, тем выше время работы реле.
  Это то, что мы называем обратно пропорциональными токами неисправности относительно времени работы.

Это можно сделать с помощью магнитного сердечника, который насыщается, когда ток немного превышает ток срабатывания.

Что такое ток срабатывания?

Ток срабатывания — это значение тока, при котором значение срабатывания или ток неисправности запускает реле.

11. Дифференциальное реле

Дифференциальное реле использует «дифференциал значений» при управлении сигналом или управлении реле.

Дифференциальное реле срабатывает, когда разница вектора между двумя или более одинаковыми электрическими параметрами превышает определенное значение.

Например, дифференциальное реле тока срабатывает, когда входной ток и выходной ток имеют разность между величиной и фазой в защищаемой цепи.

Когда реле находится в нормальном состоянии, это означает, что входной и выходной ток имеют одинаковую величину и фазу.

Как только возникают ошибки, амплитуда и фаза между этими двумя значениями не равны.

Реле каким-либо образом подключено таким образом, что входящий и выходящий ток протекают через рабочую катушку реле.

Благодаря своей конструкции катушка будет находиться под напряжением при возникновении неисправности, вызванной «различием», о котором мы упоминали выше.

Реле активирует автоматический выключатель и отключит цепь.

Из приведенного выше рисунка видно, что дифференциальное реле имеет два трансформатора тока (с отводом от середины), подключенных к двум сторонам силового трансформатора.

Реле сравнит ток с обеих сторон и, если есть какая-либо разница, реле начнет работать.

Конечно, имеется дифференциальное реле напряжения, его работа аналогична дифференциальному реле тока, но с использованием напряжения в качестве параметра.

Классификация реле | Различные типы реле

В этом посте мы обсудим различных типов реле , таких как реле с фиксацией, герконовое реле, твердотельное реле, дифференциальное реле, автомобильное реле, реле задержки таймера, герконовое реле, поляризованное реле и многие другие. Мы также изучим классификацию реле в соответствии с приложениями.

Содержание
• Типы реле
• Блокировочные реле
• Типы блокировочных реле
• Reed Relay
• Поляризованный реле
• Принцип работы поляризованного реле
• Buchholz Relays
• Реле. Типы реле

  Существуют различные типы реле, такие как:

  • Электромагнитные реле
  • Блокирующие реле
  • Электронные реле
  • Micro-processor based Relays
  • Non-Latching Relays
  • Reed Relays
  • Check synchronizing Relays
  • Reverse Power RelayS
  • Generator Protection Relay
  • High-Voltage Relays
  • Small Signal Relays
  • Time Delay Relays
  • Многомерные реле
  • Тепловые реле
  • Дифференциальные реле
  • Дистанционные реле
  • Векторное реле перенапряжения
  • Реле минимального напряжения
  • Automotive Relays
  • Frequency Relays
  • Polarized Relays
  • Rotary Relays
  • Sequence Relays
  • Moving Coil Relays
  • Buchholz Relays
  • Safety Relays
  • Supervision relays
  • Ground Fault Relays
  • df/dt Relay

  Реле наиболее важны для управления и защиты электрической системы. Реле используются в соответствии с требованиями приложения.

  Реле с фиксацией

  Фиксация означает сохранение или блокировку положения. Блокирующее реле сохраняет свое состояние после срабатывания. Мы также называем реле с фиксацией импульсными реле, удерживающими реле или реле удержания.

  Внутренний магнит блокирующего реле удерживает контакт. при подаче питания на катушку она удерживает положение контакта, и, следовательно, теперь ей не требуется питание для поддержания своего положения. Реле остается в своем состоянии после снятия тока возбуждения. Таким образом, можно значительно сэкономить энергия .

  Типы реле с блокировкой

  Реле с блокировкой имеют одну или две катушки, и эти катушки отвечают за положение якоря реле. Следовательно, реле с фиксацией не имеют положения по умолчанию , как показано на рисунке выше.

  Существует три основных типа фиксирующих реле. Магнитная фиксация, механическая фиксация и последовательность импульсов.

  В реле с одной катушкой положение якоря зависит от направления тока, протекающего в катушке. В случае двух типов катушек положение якоря зависит от катушки, в которой протекает ток. Эти 9Реле 0011 сохраняют свое положение после срабатывания, но их положение сброса зависит от схемы управления.

  Герконовое реле

  Герконовое реле относится к типу реле, аналогичному электромеханическому реле. Он также производит механическое движение физических контактов для открытия или закрытия цепи. Номинал контактов герконового реле намного меньше, чем у электромеханического реле.

  Катушка реле намотана на геркон. Геркон действует как якорь реле. Реле представляет собой стеклянную трубку или капсулу, заполненную инертным газом с двумя перекрывающиеся язычки (или ферромагнитные лезвия). Все узлы реле имеют герметичную герметизацию.

  Перекрывающиеся концы геркона соединены таким образом, что мы можем легко соединить входные и выходные клеммы. Когда катушки получают питание, они создают магнитное поле. Магнитное поле сближает язычки. И тем самым их контакты замыкают путь через реле. В процессе обесточивания катушки тяговое усилие прикрепленной к ним пружины разъединяет язычки.

  Скорость переключения геркона больше, чем у электромеханического реле. При срабатывании электромеханического реле требуется 1/10-й раз. Основной причиной этого является меньшая масса, другая рабочая среда и меньшие размеры контактов. Однако в герконовом реле возникает проблема искрения из-за контактов меньшего размера.

  Дуговой разряд на контактной поверхности может расплавить небольшой участок контактной поверхности. Наконец, это приводит к контактной сварке. Таким образом, контакт остается замкнутым даже после обесточивания реле.

  Поместив последовательный импеданс, такой как резистор или феррит, между реле и емкостью системы, мы можем контролировать проблему искрения. Полное сопротивление ограничивает пусковые токи, тем самым предотвращая возникновение дуги в реле.

  Подробнее : Что такое защитное реле | Принцип работы

  Поляризованное реле

  Поляризованное реле очень чувствительно к направлению тока, от которого оно получает питание. Есть два типа поляризованных реле – постоянные и электромагнитные типы. Якорь движется в соответствии с общей магнитной силой электромагнита и постоянного магнита.

  Эти реле используют силы магнитного поля вместо силы пружины для притяжения или отталкивания якоря. Якорь представляет собой постоянный магнит, который вращается между полюсными поверхностями. Электромагнит образует полюсные поверхности. Электромагнит создает магнитный поток, когда через него протекает ток.

  Принцип работы поляризованного реле

  Всякий раз, когда в электромагните протекает ток, он воздействует на якорь. Таким образом, сила, создаваемая электромагнитом , превышает силу, создаваемую постоянным магнитом. В результате якорь меняет свое положение. Точно так же электромагнитная сила уменьшается меньше, чем сила постоянного магнита во время прерывания тока. И, таким образом, арматура возвращается в исходное положение.

  Магнитный поток Φ _м , создаваемый постоянным магнитом, делится на две части в Φ ₁  и Φ ₂ . Поток Ф ₁ проходит через левый рабочий зазор магнита, а Ф ₂ – через правый рабочий зазор магнита.

  Якорь будет оставаться либо слева, либо справа от нейтрального положения благодаря этим двум потокам, когда ток через катушку не течет. Это связано с тем, что нейтраль в таких магнитных системах нестабильна.

  При подаче тока на катушку реле через рабочий зазор магнита проходит дополнительный рабочий магнитный поток Ф. два магнитные силы взаимодействуют и действуют на якорь. Прикладываемая сила зависит от;

  • Величина тока
  • Полярность тока
  • Исходное положение якоря
  • Дополнительный магнитный поток

  В зависимости от вышеуказанных параметров якорь реле переходит в новое устойчивое состояние, и тем самым замыкает правый контакт и, следовательно, реле срабатывает.

  Двумя наиболее популярными типами поляризованных реле являются реле дифференциального и мостового типа.

  Реле Бухгольца

  Реле Бухгольца работают на газе или приводятся в действие. Эти типы реле подходят для обнаружения зарождающихся неисправностей в трансформаторе . Реле Бухгольца наиболее важны для защиты маслонаполненных трансформаторов. Реле устанавливается между баком трансформатора и расширителем.

  Когда внутри трансформатора возникают начальные неисправности, выделяется газ и падает уровень масла. Это приводит к наклону полого верхнего поплавка и замыканию ртутных контактов. Таким образом, реле инициирует аварийный сигнал, указывающий на незначительную внутреннюю неисправность внутри трансформатора.

  В случае серьезных неисправностей, таких как короткое замыкание в обмотке трансформатора или внутренних соединениях, давление внутри трансформатора резко возрастает, что приводит к падению уровня масла. Таким образом, снижение уровня масла приводит к срабатыванию донного клапана. Нижний поплавковый клапан приводит к замыканию ртутного выключателя, а реле отключает выключатели выше и ниже по потоку.

  Реле защиты от перегрузки

  Типы реле защиты от перегрузки обеспечивают защиту электродвигателей от перегрузки по току. Существует два типа реле перегрузки: биметаллическое ленточное реле и электронное реле.

  Реле, работающее по принципу измерения тепла , состоит из катушки, которая нагревает биметаллическую пластину. При протекании тока через биметаллическое реле полосы нагреваются. Когда эффект нагрева больше, чем установленный ток двигателя, биметаллическая полоса изгибается и, таким образом, размыкает контакт. Двигатель отключается из-за перегрузки, когда контакт реле переключается с NC на NO.

  Мы можем использовать тепловую кривую двигателя для точной установки тока и класса отключения в реле перегрузки.

  Электронные реле защиты от перегрузки имеют лучшие характеристики, чем биметаллические реле. Биметаллическое реле имеет эффект старения, и его точность дрейфует в зависимости от количества перегрузок.

  Твердотельные реле не имеют движущихся частей. Твердотельное реле использует полупроводниковые устройства, такие как BJT, тиристоры, IGBT, MOSFET и TRIAC для выполнения операции переключения. Твердотельное реле имеет большой коэффициент усиления по мощности, и мы можем использовать его как для питания переменного, так и постоянного тока. Для его срабатывания требуется очень мало энергии. Требуемая энергия управления намного ниже по сравнению с регулируемой мощностью.

  Скорость переключения твердотельного реле очень высока по сравнению с электромеханическим реле. Это связано с тем, что твердотельное реле не имеет движущихся частей. Твердотельное реле SSR имеет электронный датчик, обеспечивающий гальваническую/оптическую развязку.

  ТТР классифицируются на основе связи входного сигнала с компонентом реле. Это твердотельные реле с оптической связью и твердотельные реле с трансформаторной связью. Небольшой постоянный ток подается на первичную обмотку трансформатора через преобразователь постоянного тока в переменный, поскольку трансформатор работает от источника переменного тока.

  Переменный ток повышен для работы твердотельного устройства, а также цепи запуска. Трансформаторная муфта также известна как гальваническая развязка .

  В случае ТТР с оптической связью фотодатчик является основным элементом. Фотодатчик состоит из светодиода и фототранзистора. Светодиод получает ток управляющего сигнала и излучает свет. Свет, падающий на фототранзистор и транзистор, начинает проводить. Ток транзистора запускает симистор, а симистор включает/выключает управляемое устройство. Фотоизоляция относительно намного лучше, чем у ТТР с трансформаторной связью.

  Твердотельное реле имеет более длительный срок службы, поскольку в нем нет движущихся частей. Кроме того, скорость переключения SSR намного выше, чем у электромеханического реле.

  Реле обратного заданного минимального времени (реле IDMT)

  Эти типы реле имеют два типа характеристик. Одна из них — определенное время, а другая — неопределенная временная характеристика. Когда ток короткого замыкания очень высок, реле отключает автоматический выключатель сразу после характеристики с независимой выдержкой времени. Для более низкого тока короткого замыкания реле следует Характеристики IDMT . Эти типы реле наиболее подходят для защиты распределительных линий.

  В реле IDMT время срабатывания реле обратно пропорционально току короткого замыкания вблизи значения срабатывания и становится постоянным немного выше значения срабатывания реле.

  Значение срабатывания — это точка, когда ток неисправности инициирует срабатывание реле. Время реле не приближается к нулю, когда измеряемая величина достигает своего бесконечного значения.

  Реле выдает обратнозависимую характеристику времени при более низких значениях тока короткого замыкания и дает независимую характеристику времени при более высоких значениях тока короткого замыкания.
