Ток – это движение электронов в определенном направлении. Оно нужно, чтобы в наших устройствах тоже двигались электроны. Откуда берется ток в розетке?

Электростанция преобразует кинетическую энергию электронов в электрическую. То есть, гидроэлектростанция использует проточную воду для вращения турбины. Пропеллер турбины вращает клубок меди между двух магнитов. Магниты заставляют электроны в меди двигаться, из-за этого начинают двигаться электроны в проводах, которые присоединены к клубку меди – получается ток.

Генератор – как насос для воды, а провод – как шланг. Генератор-насос качает электроны-воду через провода-шланги.

Переменный ток – это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение. Что это значит? В российских розетках частота 50 герц и напряжение 220 вольт. Получается, что за секунду поток электронов 50 раз меняет направление движения электронов и заряд с положительного на отрицательный. Смену направлений можно заметить в флуоресцентных лампах, когда их включаешь. Пока электроны разгоняются, она несколько раз мигает – это и есть смена направлений движения. А 220 вольт – это максимально возможный «напор», с которым движутся электроны в этой сети.

В переменном токе постоянно меняется заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%. Если бы напряжение было 100% постоянно, то понадобился бы провод огромного диаметра, а с меняющимся зарядом провода могут быть тоньше. Это удобно. По небольшому проводу электростанция может отправить миллионы вольт, потом трансформатор для отдельного дома забирает, например 10000 вольт, и в каждую розетку выдает по 220.

Постоянный ток – это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

Представить жилище современного человека без электрических розеток невозможно. И поэтому многие хотят знать больше о силе, несущей цивилизации тепло и свет, заставляющей работать все наши электроприборы. И начинают с вопроса: какой ток в нашей розетке, постоянный или переменный? И какой из них лучше? Чтобы ответить на вопрос, какой ток в розетке и чем обусловлен этот выбор, выясним, чем они отличаются.

Источники постоянного напряжения

Все эксперименты, проводимые учеными с электрическим током, начинались именно с него. Первые, еще примитивные, источники электроэнергии, подобные современным батарейкам, способны были выдавать именно постоянный ток.

Его основная особенность – неизменность величины тока в любой момент времени. Источниками, кроме гальванических элементов, являются специальные генераторы, аккумуляторы. Мощным источником постоянного напряжения является атмосферное электричество – разряды молний.

Источники переменного напряжения

В отличие от постоянного, величина переменного напряжения изменяется во времени по синусоидальному закону. Для него существует понятие периода – времени, за которое происходит одно полное колебание, и частоты – величины, обратной периоду.

В электрических сетях России принята частота переменного тока, равная 50 Гц. Но в некоторых странах эта величина равна 60 Гц. Это нужно учитывать при приобретении бытовых электроприборов и промышленного оборудования, хотя большая его часть прекрасно работает в обоих случаях. Но лучше в этом убедиться, прочитав инструкцию по эксплуатации.

Преимущества переменного тока

В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.

Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.

Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.

Преимущества постоянного тока

Энергию от источников переменного напряжения нельзя хранить. Его можно использовать для зарядки аккумуляторной батареи, но выдавать она будет только постоянный ток. А что будет, если в силу каких-то причин остановится генератор на электростанции или оборвется линия питания села? Его жителям придется пользоваться фонариками на батарейках, чтобы не остаться в темноте.

Но и на электростанциях тоже есть источники постоянного напряжения – мощные аккумуляторные батареи. Ведь для того, чтобы запустить остановившееся из-за аварии оборудование, необходимо электричество. У механизмов, без которых запуск оборудования электростанции невозможен, электродвигатели питаются от источников постоянного напряжения. А также – все устройства защиты, автоматики и управления.

Также на постоянном напряжении работает электрифицированный транспорт: трамваи, троллейбусы, метро. Электродвигатели постоянного тока имеют больший вращающий момент на низких скоростях вращения, что необходимо электропоезду для успешного трогания с места. Да и сама регулировка оборотов двигателя, а, следовательно, и скорости движения состава, проще реализуется на постоянном токе.

И . Прежде чем подробно разбирать эти термины следует вспомнить, что понятие электрического тока заключается в упорядоченном движении частиц, имеющих электрические заряды. Если электроны постоянно осуществляют движение в одном направлении, то ток носит название постоянного. Но, когда электроны в один момент времени двигаются в одном направлении, а в другой момент осуществляется движение в другом направлении, то это является упорядоченным движением заряженных частиц, двигающихся без остановки. этот ток называют переменным. Существенным различием между ними считают то, что у постоянного значения «+» и «-» постоянно находятся на одном определенном месте.

Что такое постоянное напряжение

В качестве примера постоянного напряжения служит обычная батарейка. На корпусе любой батарейки есть обозначения «+» и «-». Это говорит о том, что при постоянном токе эти значения имеют постоянное местоположение. У переменного наоборот, значения «+» и «-» изменяются через определенные короткие промежутки времени. Поэтому обозначение постоянного тока применяется в виде одной прямой линии, а обозначение переменного – в виде одной волнистой линии.

Отличие постоянного тока от переменного

Большинство устройств, использующих постоянный ток, не позволяют при подключении источника питания путать контакты, поскольку в таком случае прибор может просто выйти из строя. При переменном этого не произойдет. Если вставить вилку в розетку любой стороной, то прибор все равно будет работать. Кроме того, существует такое понятие, как частота переменного тока. Она показывает, сколько раз в течение секунду меняются местами «минус» с «плюсом». Например, частота в 50 герц означает, изменение полярности напряжения за секунду 50 раз.

На представленных графиках видно изменение напряжения в различные временные моменты. На графике слева, для примера показано напряжение на контактах лампочки карманного фонарика. На отрезке времени с «0» до точки «а» напряжение вообще отсутствует, так как фонарик выключен.

В точке времени «а» возникает напряжение U1, которое не меняется в промежутке времени «а» – «б», когда фонарик включен. При выключении фонарика в момент времени «б» напряжение снова становится равным нулю.

На графике переменного напряжения можно наглядно увидеть, что напряжение в различных точках, то поднимается до максимума, то становится равным нулю, то падает до минимума. Это движение происходит равномерно, через одинаковые промежутки времени и повторяется до тех пор, пока не отключат свет.

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 — 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения — это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали — Почему в нашей розетки течет переменный ток, а не постоянный?

Несмотря на то, что электрический ток является незаменимой частью современной жизни, многие пользователи не знают о нем даже основополагающих сведений. В данной статье, опустив курс базовой физики, рассмотрим, чем отличается постоянный ток от переменного, а также какое он находит применение в современных бытовых и промышленных условиях.

Вконтакте

Различие типов тока

Что такое ток, рассматривать здесь не будем, а сразу перейдем к основной теме статьи. Переменный ток отличается от постоянного тем, что он непрерывно изменяется по направлению движения и своей величине .

Изменения эти осуществляются периодами через равные временные отрезки. Для создания подобного тока применяют специальные источники или генераторы, выдающие переменную ЭДС (электродвижущую силу), которая регулярно изменяется.

Основополагающая схема упомянутого устройства для генерации переменного тока довольно проста. Это рамка в виде прямоугольника, изготавливаемая из медных проволок, которая закрепляется на ось, а затем при помощи ременной передачи вращается в поле магнита. Кончики этой рамки припаиваются к медным контактным колечкам, скользящим по непосредственно контактным пластинкам, вращаясь синхронно с рамкой.

При условии равномерного ритма вращения начинает индуцироваться ЭДС, которая периодически изменяется. Измерить ЭДС, возникшую в рамке, возможно специальным прибором. Благодаря появлению реально определить переменную ЭДС и вместе с ней переменный ток.

В графическом исполнении эти величины характерно изображаются в виде волнообразной синусоиды . Понятие синусоидального тока зачастую относится к переменному току, поскольку подобный характер изменения тока является наиболее распространенным.

Переменный ток – алгебраическая величина, а его значение в конкретный временной момент именуется мгновенным значением. Знак непосредственно самого переменного тока определяется по направлению, в котором в данный временной момент проходит ток. Следовательно, знак бывает положительным и отрицательным.

Характеристики тока

Для сравнительной оценки всевозможных переменных токов применяют критерии, именуемые параметрами переменного тока , среди которых:

• период;
• амплитуда;
• частота;
• круговая частота.

Период – отрезок времен, когда производится законченный цикл изменения тока. Амплитудой называют максимальное значение. Частотой переменного тока назвали количество законченных периодов за 1 сек.

Перечисленные выше параметры дают возможность отличать различные виды переменных токов, напряжений и ЭДС.

При расчете сопротивления разных цепей воздействию переменного тока допустимо подключить еще один характерный параметр, именуемый угловой либо круговой частотой . Этот параметр определяется скоростью вращения вышеупомянутой рамки под определенным углом в одну секунду.

Важно! Следует понимать, чем отличается ток от напряжения. Принципиальная разница известна: ток является количеством энергии, а напряжением называется мера .

Переменный ток получил свое название, потому что направление движения у электронов безостановочно изменяется, как и заряд. У него встречается различная частота и электрическое напряжение.

Это и является отличительной чертой от постоянного тока, где направление движения электронов неизменно . Если сопротивление, напряжение и сила тока неизменны, а ток течет только в одну сторону, то такой ток является постоянным.

Для прохождения постоянного тока в металлах потребуется, чтобы источник постоянного напряжения оказался замкнут на себя при помощи проводника, которым и является металл. В отдельных ситуациях для выработки постоянного тока применяют химический источник энергии, который называется гальваническим элементом.

Передача тока

Источники переменного тока – обычные розетки. Они располагаются на объектах разнообразного назначения и в жилых помещениях. К ним подключаются различные электрические приборы, которые получают необходимое для их работы напряжение.

Использование переменного тока в электрических сетях является экономически обоснованным, поскольку величина его напряжения может преобразовываться к уровню необходимых значений. Совершается это при помощи трансформаторного оборудования с допускаемыми незначительными потерями. Транспортировка от источников электроснабжения к конечным потребителям является более дешевой и простой.

Передача тока к потребителям начинается непосредственно с электростанции, где используется разновидность чрезвычайно мощных электрических генераторов. Из них получают электрический ток, который по кабелям направляется к трансформаторным подстанциям. Зачастую подстанции располагают неподалеку от промышленных либо жилых объектов электрического потребления. Полученный подстанциями ток преобразуется в трехфазное переменное напряжение.

В батарейках и аккумуляторах содержится постоянный ток , который отличается устойчивостью свойств, т.е. они не изменяются со течением времени. Он используется в любых современных электрических изделиях, а еще в автомобилях.

Преобразование тока

Рассмотрим отдельно процесс преобразования переменного тока в постоянный. Данный процесс производится при помощи специализированных выпрямителей и включает три шага:

1. Первым шагом подключается четырехдиодный мост заданной мощности. Это в свою очередь позволяет задать движение однонаправленного типа у заряженных частиц. Кроме того, он понижает верхние значения у синусоид, свойственных переменному току.
2. Далее подключается фильтр для сглаживания либо специализированный конденсатор. Это осуществляется с диодного моста на выход. Сам же фильтр способствует исправлению впадин между пиковыми значениями синусоид. А подключение конденсатора значительно снижает пульсации и приводит их к минимальным значениям.
3. Затем производится подключение устройств, стабилизирующих напряжение, с целью снижения пульсаций.

Данный процесс, в случае необходимости, способен производиться в двух направлениях, конвертируя постоянный и переменный ток.

Еще одной отличительной чертой является распространение электромагнитных волн по отношению к пространству. Доказано, что постоянный тип тока не позволяет электромагнитным волнам распространяться в пространстве, а переменный ток может вызывать их распространение. Кроме того, при транспортировке переменного тока по проводам индукционные потери значительно меньше, нежели при передаче постоянного тока.

Обоснование выбора тока

Разнообразие токов и отсутствие единого стандарта обуславливается не только потребностью в различных характеристиках в каждой индивидуальной ситуации. В решении большинства вопросов перевес оказывается в пользу переменного тока. Подобная разница между видами токов обуславливается следующими аспектами:

• Возможность передачи переменного тока на значительные расстояния. Возможность преобразования в разнородных электрических цепях с неоднозначным уровнем потребления.
• Поддержание постоянного напряжения для переменного тока оказывается в два раза дешевле, нежели для постоянного.
• Процесс преобразования электрической энергии непосредственно в механическую силу осуществляется со значительно меньшими затратами в механизмах и двигателях переменного тока.

постоянный или переменный. Переменный электрический ток

Постоянный и переменный то к

В предыдущей статье, что такое электрический ток ты узнал, как происходит упорядоченное движение электронов в замкнутой цепи. Теперь, я расскажу тебе, каким бывает электрический ток. Электрический ток бывает постоянный и переменный. Чем отличается переменный ток от постоянного? Характеристики постоянного тока.

Постоянный ток

Direct Current или DC так по-английски обозначают электрический ток который на протяжении любого отрезка времени не меняет направление движения и всегда движется от плюса к минусу. На схеме обозначается как плюс (+) и минус (-), на корпусе прибора, работающего от постоянного тока наносят обозначение в виде одной (-) или (=) полос. Важная особенность постоянного электрического тока – это возможность его аккумулирования, т.е. накопления в аккумуляторах или получения его за счет химической реакции в батарейках. Множество современных переносных электрических устройств, работают, используя накопленный электрический заряд постоянного тока, который находится в аккумуляторах или батарейках этих самых устройств.

Переменный ток

(Alternating Current) или АС английская аббревиатура обозначающая ток, который меняет на временном отрезке свое направление и величину. На электрических схемах и корпусах электрических аппаратов, работающих от переменного тока, символ переменного тока обозначают как отрезок синусоиды «~». Если говорить о переменном токе простыми словами , то можно сказать что в случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное. На рисунке обратное направление – это область графика ниже нуля.

Теперь давай разберемся, что такое частота. Частота это – период времени, в течение которого ток выполняет одно полное колебание, число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц) . В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц. Эта ве6личина показывает количество изменений направления тока за одну секунду на противоположное и возвращение в исходное состояние. Иными словами в электрической розетке, которая есть в каждом доме и куда мы включаем утюги и пылесосы, плюс с минусом на правой и левой клеммах розетки будет меняться местами с частотой 50 раз в секунду – это и есть, частота переменного тока. Для чего нужен такой “переменчивый “ переменный ток, почему не использовать только постоянный? Это сделано для того, чтобы получить возможность без особых потерь получать нужное напряжение в любом количестве способом применения трансформаторов. Использование переменного тока позволяет передавать электроэнергию в промышленных масштабах на значительные расстояния с минимальными потерями.

Напряжение, которое подается мощными генераторами электростанций, составляет порядка 330 000-220 000 Вольт. Такое напряжение нельзя подавать в дома и квартиры, это очень опасно и сложно с технической стороны. Поэтому переменный электрический ток с электростанций подается на электрические подстанции, где происходит трансформация с высокого напряжения на более низкое, которое мы используем.

Преобразование переменного тока в постоянный

Из переменного тока, можно получить постоянный ток, для этого достаточно подключить сети переменного тока диодный мост или как его еще называют “выпрямитель” . Из названия “выпрямитель” как нельзя лучше понятно, что делает диодный мост, он выпрямляет синусоиду переменного тока в прямую линию тем самым заставляя двигаться электроны в одном направлении.

что такое диод и как работает диодный мост , ты можешь узнать в моих следующих статьях.

Переменным называется ток, изменение которого по величине и направлению повторяется периодически через равные промежутки времени Т.

В области производства, передачи и распределения электрической энергии переменный ток имеет по сравнению с постоянным, два основных преимущества:

1) возможность (при помощи трансформаторов) просто и экономично повышать и понижать напряжение, это имеет решающее значение для передачи энергии на большие расстояния.

2) большую простоту устройств электродвигателей, а следовательно, и их меньшую стоимость.

Значение переменной величины (тока, напряжения, ЭДС) в любой момент времени t называется мгновенным значением и обозначается строчными буквами (ток i, напряжение u, ЭДС – е).

Наибольшее из мгновенных значений периодически изменяющихся токов, напряжений или ЭДС, называются максимальными или амплитудными значениями и обозначаются прописными буквами с индексом «м» (I м, U м).

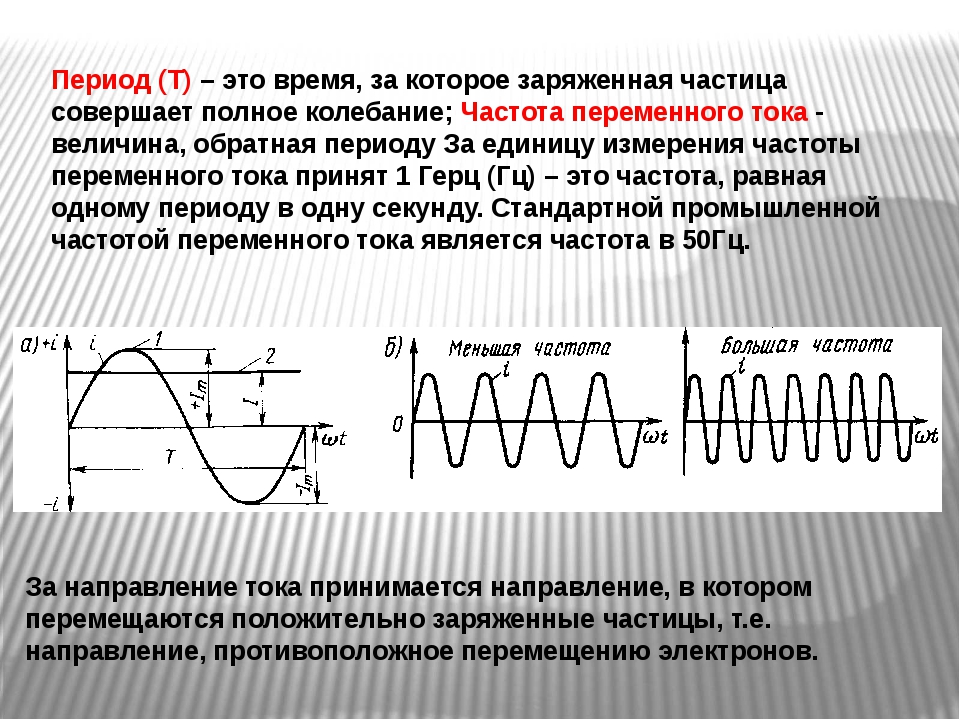

Наименьший промежуток времени, по прошествии которого мгновенные значения переменной величины (ток, напряжение, ЭДС) повторяется в той же последовательности, называется периодом Т, а совокупность изменений, происходящих в течение периода, – циклом.

Величина обратная периоду называется частотой и обозначается буквой f.

Т.е. частота – число периодов за 1 секунду.

Единица частоты 1/сек – называется герц (Гц). Более крупные единицы частоты – килогерц (кГц) и мегагерц (МГц).

Получение переменного синусоидального тока.

Переменные токи и напряжения в технике стремятся получить по простейшему периодическому закону – синусоидальному. Т. к. синусоида – единственная периодическая функция, имеющая подобную себе производную, в результате чего во всех звеньях электрической цепи форма кривых напряжений и токов получается одинаковой, чем значительно упрощаются расчеты.

Для получения токов промышленной частоты служат генераторы переменного тока в основе работы которых лежит закон электромагнитной индукции, согласно которому при движении замкнутого контура в магнитном поле в нем возникает ток.

Схема простейшего генератора переменного тока

Генераторы переменного тока большой мощности, рассчитанные на напряжения 3 – 15 кв, выполняются с неподвижной обмоткой на статоре машины и вращающимся электромагнитом-ротором. При такой конструкции легче надежно изолировать провода неподвижной обмотки и проще отвести ток во внешнюю цепь.

Одному обороту ротора двухполюсного генератора соответствует один период переменной ЭДС, наведенной на его обмотке.

Если ротор делает n оборотов в минуту, то частота индуктированной ЭДС

.

Т.к. при этом угловая скорость генератора
, то между ней и частотой, наведенной ЭДС существует соотношение
.

Фаза. Сдвиг фаз.

Предположим, что генератор имеет на якоре два одинаковых витка, сдвинутых в пространстве. При вращении якоря в витках наводятся ЭДС одинаковой частоты и с одинаковыми амплитудами, т.к. витки вращаются с одинаковой скоростью в одном и том же магнитном поле. Но вследствие сдвига витков в пространстве ЭДС достигают амплитудных знамений неодновременно.

Если в момент начала отсчета времени (t=0) виток 1 расположен относительно нейтральной плоскости под углом
, а виток 2 под углом
. То наведенная в первом витке ЭДС:,

а во втором:

В момент отсчета времени:

Электрические углы иопределяющие значения ЭДС в начальный момент времени, называетсяначальными фазами.

Разность начальных фаз двух синусоидальных величин одной частоты называется углом сдвига фаз .

Та величина, у которой нулевые значения (после которых она принимает положительные значения), или положительные амплитудные значения достигаются раньше, чем у другой, считается опережающей по фазе, а та у которой те же значения достигаются позже – отстающей по фазе.

Если две синусоидальные величины одновременно достигают своих амплитудных и нулевых значений, то говорят, что величины совпадают по фазе . Если угол сдвига фаз синусоидальных величин равен 180 0
, то говорят, что они изменяются впротивофазе.

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.

Виды тока

Существует два вида тока – постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине. Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц.

Переменный ток выходит из генераторов электростанции с напряжением, составляющим 220–440 тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в 380 вольт. Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой (нейтральный) провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода. Таким образом, в здание заходит переменный однофазный ток с напряжением 220 вольт.

Схема распределения электроэнергии между домами представлена ниже:

В жилище электричество поступает на счетчик, а далее – через автоматы на коробки каждого помещения. В коробках имеется разводка по комнате на пару цепей – розеточную и осветительной техники. Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи. С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату.

Переменный ток составляется примерно 90% всей потребляемой электроэнергии. Столь высокий удельный вес вызван особенностями этого вида тока – его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары. Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре. Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках.

Обратите внимание! Постоянный ток используется во всех электронных приборах.

На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами.

Параметры домашней электрической сети

Основными параметрами электричества являются его напряжение и частота. Стандартное напряжение для домашних электросетей – 220 вольт. Общепринятая частота – 50 герц. Однако в США используется другое значение частоты – 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным.

Напряжение в сети конкретного дома или квартиры может быть отличным от номинала (220 вольт). На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции. В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20–25 вольт.

Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

Токовая нагрузка

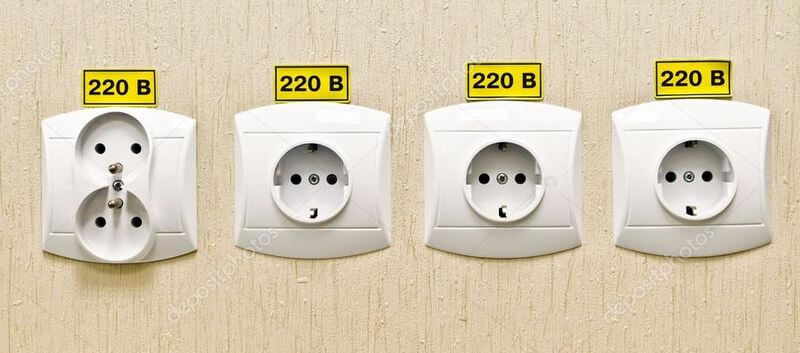

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Например, обозначение «5A» указывает на максимальную силу тока в 5 ампер. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

Маркировка на розетках показана на рисунке внизу:

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки. Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки. Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер.

Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах (сила тока в розетке), определение нужных величин осуществляется по формуле электрической мощности:

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности (указывается только в ваттах) разделить на величину напряжения.

Разновидности розеток

Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток – открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.

Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети.

Методы измерения напряжения и тока

Чтобы измерить показатели напряжения и тока применяются следующие способы:

1. Наиболее простой метод – подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
2. Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
3. Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке – как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
4. Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.

Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.

Одной из характеристик тока является напряжение. В каждом случае оно вырабатывается определенным источником. Рассмотрим подробней эту физическую величину и выясним, чем отличается постоянное напряжение от переменного.

Небольшое отступление

Вспомним, что такое «ток». Он представляет собой явление, при котором заряженные частицы перемещаются в определенном направлении. Если эти, скажем, электроны или ионы устремляются всегда в одну и ту же сторону, ток называют постоянным. А когда движение частиц периодически принимает другое направление, говорят о переменном токе.

Перейдем к напряжению. Его суть часто раскрывается по аналогии с водой. Последняя не течет сама по себе. Например, в наклонной трубе жидкость движется вниз под воздействием силы тяжести. И чем выше вода от земли, тем большей потенциальной энергией она обладает. Так же и с током: частицы «текут» под влиянием напряжения. При этом в начале своего пути они обладают большим потенциалом, а в конечной точке – меньшим.

Сравнение

Больший потенциал обозначается плюсом, меньший – минусом. Когда говорят про отличие постоянного напряжения от переменного, имеют в виду, остаются ли на своих местах «+» и «–» при движении заряженных частиц. В случае с постоянным напряжением полярность всегда одна и та же. Примером здесь является такой источник, как батарейка. Важно, что напряжение подобного рода характерно для постоянного тока, схематично обозначаемого прямой линией.

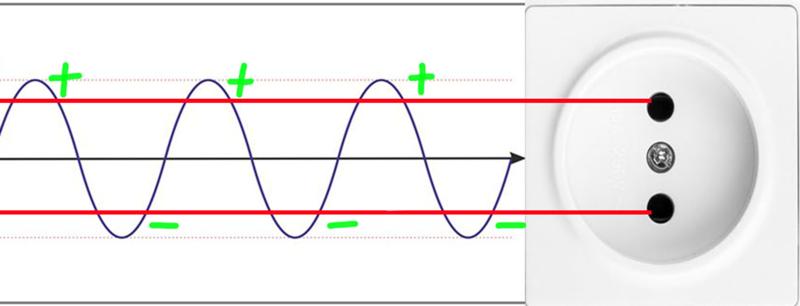

При переменном напряжении положительный и отрицательный потенциалы на каждом из концов проводника чередуются с прохождением времени. Соответствующий пример – обычная электросеть, к которой приборы подключаются через розетку. В этом случае действует переменный ток, графически представляемый волнистой линией. Его частота, к примеру 50 Гц, означает в том числе, сколько раз в секунду чередуются относящиеся к напряжению плюс и минус.

Лучше понять, в чем разница между постоянным и переменным напряжением, поможет следующая схема:

На первом графике продемонстрировано, что с течением времени (t) постоянное напряжение (U) сохраняет свою величину. На втором изображении видна динамика переменного напряжения: оно то нулевое, то максимальное, то минимальное. При этом отчетливо видно, что все значения периодически повторяются. Надо сказать, переменное напряжение часто, но не всегда приобретает свои параметры именно по синусоидальному закону. В других случаях изображение на графике имеет несколько иной вид.

Движение электронов в проводнике

Чтобы понимать что такое ток и откуда он берётся, нужно иметь немного знаний о строении атомов и законах их поведения. Атомы состоят из нейтронов (с нейтральным зарядом), протонов (положительный заряд) и электронов (отрицательный заряд).

Электрический ток возникает в результате направленного перемещения протонов и электронов, а также ионов. Как можно направить движение этих частиц? Во время любой химической операции электроны «отрываются» и переходят от одного атома к другому.

Те атомы, от которых «оторвался» электрон становятся положительно заряженным (анионы), а те к которым присоединился – отрицательно заряженными и называются катионами. В результате этих «перебеганий» электронов возникает электрический ток.

Естественно, этот процесс не может продолжаться вечно, электрический ток исчезнет когда все атомы системы стабилизируются и будут иметь нейтральных заряд (отличный бытовой пример – обычная батарейка, которая «садится» в результате окончания химической реакции).

История изучения

Древние греки первыми заметили интересное явление: если потереть камень янтаря об шерстяную ткань, то он начинает притягивать мелкие предметы. Следующие шаги начали делать ученые и изобретатели эпохи ренессанса, которые построили несколько интересных устройств, демонстрировавших это явление.

Новым этапом изучения электричества стали работы американца Бенджамина Франклина, в частности его опыты с Лейденовской банкой – первым в мире электроконденсатором.

Именно Франклин ввёл понятия положительных и отрицательных зарядов, а также он придумал громоотвод. И наконец, изучение электротока стало точной наукой после описания закона Кулона.

Основные закономерности и силы в электрическом токе

Закон Ома – его формула описывает взаимосвязь силы, напряжения и сопротивления. Открыт в 19м веке немецким ученым Георгом Симоном Омом. Единица измерения электросопротивления названа в его честь. Его открытия были очень полезны непосредственно для практического использования.

Закон Джоуля – Ленца говорит, что на любом участке электрической цепи совершается работа. В результате этой работы нагревается проводник. Такой тепловой эффект часто используется на практике в инженерии и технике (отличный пример – лампа накаливания).

Движение зарядов при этом совершается работа

Эта закономерность получила такое название потому что сразу 2 ученых примерно одновременно и независимо, вывели её с помощью опытов
.

В начале 19го века британский ученый Фарадей догадался, что изменяя количество линий индукции, которые пронизывают поверхность ограниченную замкнутым контуром, можно сделать индукционный ток. Посторонние силы, действующие на свободные частицы, называют электродвижущей силой (ЭДС индукции).

Разновидности, характеристики и единицы измерения

Электрический ток может быть или переменным , или постоянным .

Постоянный электроток — это ток, который не меняет своё направление и знак во времени, однако он может менять свою величину. Постоянный электроток в качестве источника чаще всего использует гальванические элементы.

Переменным называется тот, который меняет направление и знак по закону косинуса. Его характеристикой является частота. Единицы измерения в системе СИ – Герцы (Гц).

В последние десятилетия очень большое распространение получил . Это вид переменного тока, который включает в себя 3 цепи. В этих цепях действует переменные ЭДС одинаковой частоты, но развернутые по фазе одна относительно другой на треть периода. Фазой называют каждую отдельную электроцепь.

Почти все современные генераторы производят трёхфазный электроток.

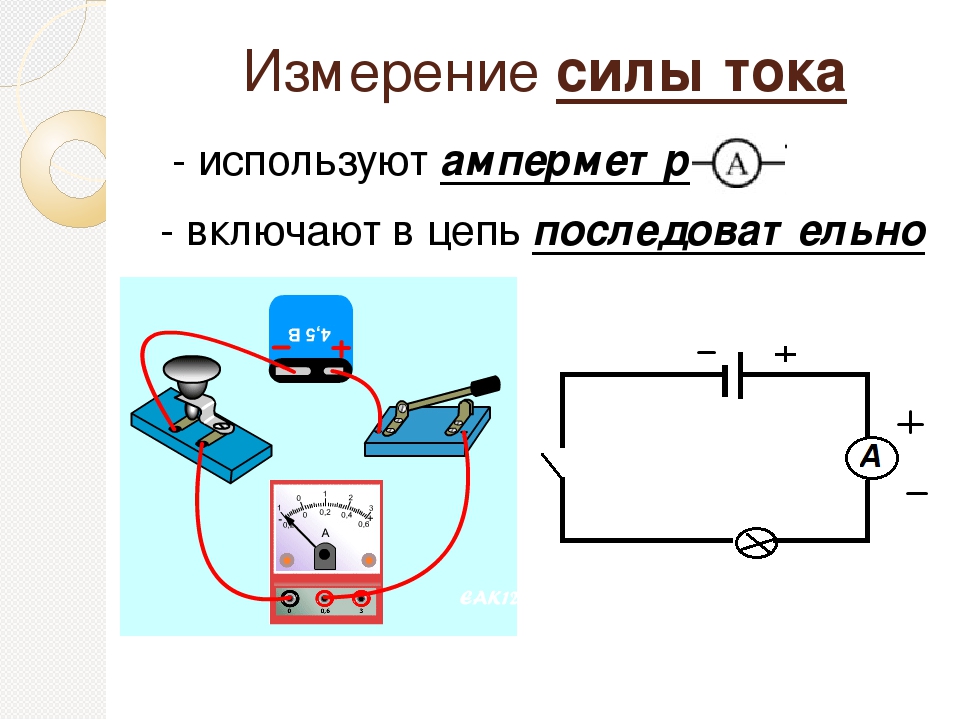

• Сила и количество тока

Сила тока зависит от величины заряда, протекающего в электроцепи за единицу времени. Сила тока это отношение электрозаряда, проходящего сквозь сечение проводника, ко времени его прохождения.

В системе СИ единица измерения силы заряда – кулон (Кл), времени – секунда (с). В итоге получаем Кл/с, данную единицу называют Ампер (A). Измеряется сила электротока с помощью прибора – амперметра.

Напряжение — это соотношение работы к величине заряда. Работа измеряется в джоулях (Дж), заряд в кулонах. Данная единица называется Вольт (В).

• Электрическое сопротивление

Показания амперметра на различных проводниках дают разные значения. А для того чтобы замерять мощность электроцепи пришлось бы использовать 3 прибора. Явление объясняется тем, что у каждого проводника различная проводимость. Единица измерения называется Ом и обозначается латинской буквой R. Сопротивление также зависит и от длины проводника.

• Электрическая емкость

Два проводника, которые изолированы один от второго, могут накапливать электрические заряды. Данное явление характеризуется физ. величиной, которую называют электрической емкостью. Её единицей измерения – фарад (Ф).

• Мощность и работа электрического тока

Работа электротока на конкретном участке цепи равняется перемножению напряжения тока на силу и время. Напряжение меряют вольтами, силу амперами, время секундами. Единицей измерения работы приняли джоуль (Дж).

Мощность электротока – это отношение работы ко времени её совершения. Мощность обозначают буквой P и измеряют ваттами (Вт). Формула мощности очень простая: Сила тока умноженная на напряжение тока.

Существует также единица именуемая ватт-час. Её не следует путать с ваттами, это 2 разные физические величины. В ваттах измеряют мощность (скорость потребления или передачи энергии), а в ватт-часах выражается энергия произведённая за конкретное время. Это измерение часто применяют в отношении бытовых электроприборов.

Например, лампа мощность которой равняется 100 Вт работала в течении одного часа, то она потребила 100 Вт*ч, а лампочка мощность которой 40 ватт потребит столько же электроэнергии за 2. 5 часа.

Для того, чтобы замерять мощность электроцепи используют ваттметр

Какой вид тока эффективнее и какая между ними разница?

Постоянный электроток легко использовать в случае параллельного подключения генераторов, для переменного необходима синхронизация генератора и энергосистемы.

В истории произошло событие под названием «Война токов». Эта «война» произошла между двумя гениальными изобретателями – Томасом Эдисоном и Николой Теслой. Первый поддерживал и активно продвигал постоянный электроток, а второй переменный. «Война» закончилась победой Теслы в 2007 году, когда Нью-Йорк окончательно перешел на переменный.

Разница в эффективности передачи энергии на расстоянии оказалось огромной в пользу переменного тока. Постоянный электроток невозможно использовать, если станция находятся далеко от потребителя.

Но постоянный всё равно нашел сферу применения: он широко используется в электротехнике, гальванизации, некоторых видах сварки. Также постоянный электроток получил очень большое распространение в сфере городского транспорта (троллейбусы, трамваи, метро).

Естественно, не бывает плохих или хороших токов, у каждого вида есть свои преимущества и недостатки, самое главное – правильно их использовать.

Рекомендуем также

Какой ток в розетке – постоянный или переменный

Большинство домашних мастеров хотя бы в общих чертах знает характеристики электрической сети. Однако есть те, кто даже примерно не предполагает, какой ток в розетке, каково его напряжение. На самом деле это не праздный вопрос. Многие хотят узнать, какой ток опаснее для здоровья человека – переменный или постоянный, каковы его сила и влияние на организм. Сегодняшняя статья ответит на все эти вопросы.

Что такое переменный ток: определение

Этот термин слышал каждый, а вот что он означает, знают не все. Переменным называется хаотичное движение заряженных частиц, меняющее свою полярность от плюса к минусу с определенной частотой, которая измеряется в герцах (Гц). Если нарисовать график, то подобная величина будет выглядеть как синусоида, периодически пересекающая ось координат «Х». Если же говорить о трехфазном токе, то он протекает не по одному проводнику, а по трем. Синусоиды фаз в идеале совершенно идентичны, но сдвинуты во отношению друг к другу на 120 градусов.

Переменный ток встречается повсеместно. Он вырабатывается на электростанциях генераторами с различными приводами. Такой ток прост в передаче на различные расстояния и из него довольно просто получить постоянный, чего не скажешь об обратной трансформации. Для «транспортировки» с наименьшими потерями напряжение повышается до 25 кВ, вследствие чего, по законам физики, снижается сила тока, измеряемая в амперах (А). Когда он достигает нужной точки, то попадает на первичную трансформаторную подстанцию. На ней напряжение понижается до 6 кВ и отправляется дальше. Последний трансформатор еще понижает напряжение до привычных 0.4 кВ (400В). Именно этот ток по трем фазам попадает в многоквартирные дома. Здесь фазы равномерно распределяются, в результате чего в каждое жилище подводится 1 фаза, способная обеспечить помещения электрическим напряжением 220 В.

Так какой ток в розетке? Конечно же, переменный. Именно на нем работает практически вся бытовая техника. Если же устройству требуется постоянный ток, используются специальные трансформаторы с выпрямителями (диодными мостами), которые называются адаптерами. Подобными блоками питания часто оборудуются телевизоры, компьютеры, музыкальные центры.

Постоянный ток: особенности

Его сила и направление неизменны. Здесь проводники переносят определенный заряд – положительный или отрицательный. В быту за выработку постоянного тока отвечают не только адаптеры. Его можно получить из аккумуляторных батарей, гальванических элементов. Величины напряжения постоянного тока в быту невелики – обычно от 1.5 В до 24 В.

В промышленности его используют для двигателей с большими пусковыми токами. Это позволяет обеспечить плавную регулировку скорости вращения. Здесь прямой ток вырабатывается специальными генераторами, создающими вихревые потоки электромагнитного поля.

Что следует знать о силе тока и напряжении

Мало знать, какой ток в розетке – переменный или постоянный. Требуется учитывать множество других факторов. Многие считают, что чем выше его напряжение, тем он опаснее. На самом же деле все обстоит совершенно наоборот. Как уже говорилось, с повышением напряжения падает сила тока, а при поражении, для организма опасен именно этот параметр. Но данное утверждение верно только для постоянной величины. Переменный ток не имеет определенной силы – этот параметр будет зависеть от нагрузки. Чем больше приборов включено в электрическую розетку 220 вольт, тем выше данная величина в проводнике. Ограничителем повышения этого параметра будет служить защитная автоматика, которая не позволит силе тока возрасти до критических пределов, отключив питание домашней сети.

Какой ток идет в розетке: характеристики бытового напряжения

Стандартное напряжение бытовой сети между фазой и нейтралью 220-240 В. Сила тока зависит от количества потребителей и их характеристик. Попробуем рассчитать параметры при подключении стиральной машины с водонагревателем, мощностью 2. 5 кВт. Чтобы узнать, какая сила тока в розетке будет присутствовать при подключении подобного оборудования, необходимо уточнить некоторые величины. Для вычислений понадобится коэффициент мощности. Он указывается в технической документации и на шильдике прибора. Если этот показатель отсутствует, за расчет принимается величина в 0.95.

Чтобы узнать силу тока, возникающую в момент включения водонагревателя, необходимо умножить напряжение на коэффициент мощности, после чего на полученное значение разделить 2.5 кВт, которые потребляет стиральная машинка. Вычисления будут выглядеть следующим образом: 2500 Вт / (220 × 0.95) = 11,96 А. Получается, что обычная дешевая электрическая розетка 220 В не подойдет для подобного оборудования – ее максимум составляет 10 А. Придется приобрести более дорогое изделие, которое способно выдержать до 16 А.

Защитная автоматика: как она может спасти жизнь

Переписав все данные бытовых приборов, подключаемых к определенной линии, можно определить, какой ток в бытовых розетках образуется при включении всего оборудования одновременно. Это позволит подобрать защитные устройства с подходящими параметрами. Многие недооценивают роль УЗО в схеме электроснабжения, считая, что вполне достаточно обычного автоматического выключателя. Однако эти устройства имеют совершенно разное назначение.

Автоматический выключатель предназначен для принудительного или аварийного размыкания цепи в случае возникновения перегрузки или короткого замыкания. Но он не способен защитить человека от поражения электрическим током в случае повреждения изоляции токоведущего проводника и его соприкосновении с открытыми участками тела. Зато эту работу с успехом выполняет УЗО. Если в помещении оборудованы розетки с заземлением, то при пробое возникает утечка тока, которую фиксирует устройство защитного отключения, моментально прерывая подачу электроэнергии. Проблема УЗО лишь в том, что оно не реагирует на короткое замыкание, вследствие чего может сгореть. Именно по этой причине устройство защитного отключения монтируется в паре с автоматическим выключателем.

Напряжение сети и его изменения

Понятно, что вопрос, сколько ампер ток в розетке, некорректен – это величина изменяемая. Но почему может падать или резко повышаться напряжение в сети? Чаще всего причин возникновения подобных проблем бывает две – изношенный трансформатор на подстанции, требующий замены и неквалифицированные электромонтеры, которые производили расключение фаз перед сдачей дома в эксплуатацию. Если с первым вариантом все более или менее ясно, то на втором стоит остановиться более подробно.

Причины перекоса фаз и его последствия для бытовой техники

Если на площадке расположены три квартиры, то расключение производится следующим образом – общий ноль на все помещения и по одной из трех фаз на каждое. При этом на каждом этаже производится замена стояка. Если на первом третья фаза подключена к двухкомнатной квартире, на втором она пойдет на четырехкомнатную, еще выше это будет питание однокомнатной. Такое чередование позволяет равномерно распределить нагрузку. Если же одну фазу пустить по всем четырехкомнатным квартирам подъезда, да еще и представить холодную зиму с необходимостью использования электрических радиаторов, несложно понять, каким образом перегружается сеть. В этом случае напряжение на линии может упасть. Вследствие перекоса фаз дополнительная нагрузка будет осуществляться и на трансформатор.

Теперь представим, что люди возвращаются с работы (обычно в одно и то же время), на улице потеплело, потому в нескольких квартирах разом выключили радиаторы. Результат предсказуем – скачок напряжения и возможный выход из строя бытовых приборов. Часто подобное случается в квартирах с неправильно подобранной автоматикой и отсутствием розеток с заземлением.

Несколько советов по выбору розеток УЗО и АВ

Первым делом следует выписать отдельно мощности всех бытовых приборов, разделив их на группы, от которых они будут запитаны. Вычислив, какой ток в розетке будет максимальным, можно определить параметры автоматического выключателя и УЗО, требуемого для конкретной линии. Если планируется общее устройство защитного отключения, то все показатели силы тока складываются. Такое вполне допустимо, но следует помнить, что на каждую группу должен стоять отдельный автоматический выключатель. Он устанавливается после УЗО, которое запитывается от прибора учета электроэнергии. Здесь между счетчиком и устройством защитного отключения необходима установка общего автомата. Он защитит УЗО в случае короткого замыкания или нагрева проводки. Еще одно место обязательной установки автоматического или пакетного выключателя – перед электросчетчиком. Им пользуются в случае необходимости замены или обслуживания прибора учета.

Подводя итоги

Информация по вопросу, какой ток в розетке, прояснилась – переменный. Его величина не определена и зависит только от потребляемой мощности включенных в сеть бытовых приборов. Напряжение в сети – 220-240 В. Домашнему мастеру, не занимающемуся вопросами электротехники профессионально, этих характеристик вполне достаточно. Если же потребуется вычислить силу тока в домашней сети при полной нагрузке, всегда можно воспользоваться представленными в статье расчетами. Подобное может понадобиться для выбора защитной автоматики с необходимыми параметрами, а также при полной замене электропроводки.

Что будет, если подать в электросеть постоянный ток / Хабр

Война токов

завершилась, и Тесла с Вестингаузом, похоже, победили. Сети постоянного тока сейчас используются кое-где на железной дороге, а также в виде свервысоковольтных линий передачи.

Подавляющее большинство энергосетей работают на переменном токе. Но давайте представим, что вместо переменного напряжения с действующим значением 220 вольт в ваш дом внезапно стали поступать те же 220 В, но постоянного тока.

Театр начинается с вешалки, а наш электрический цирк — с вводного щитка.

И сразу хорошие новости: защитные автоматы будут работать как положено. Автомат имеет два расцепителя: тепловой и электромагнитный. Тепловой служит для защиты от длительной перегрузки. Ток нагревает биметаллическую пластинку, она изгибается и размыкает цепь. Электромагнитный элемент срабатывает от кратковременного импульса тока при коротком замыкании. Он представляет собой соленоид, который втягивает в себя сердечник и, опять же, разрывает цепь. Обе эти системы прекрасно работают на постоянном токе.

источник картинки: выключатель-автоматический.рф

Дополнения от Bronx и AndrewN:
Магнитный расцепитель срабатывает по амплитудному значению тока, то есть в 1,4 раза больше действующего. На постоянном токе его ток срабатывания будет в 1,4 раза выше.

Дугу постоянного тока сложнее погасить, так что при коротком замыкании увеличится время разрыва цепи и ускорится износ автомата. Существуют специальные автоматы, рассчитанные на работу с постоянным током.

Помимо автоматов, в щитке есть устройство защитного отключения (УЗО). Его цель — обнаруживать утечку тока из сети на землю, например при касании человеком токоведущих частей. УЗО измеряет силу тока в двух проводниках, проходящих через него. Если в нагрузку втекает такой же ток, что и вытекает — всё в порядке, утечки нет. Если же токи не равны, УЗО бьёт тревогу и разрывает цепь.

Чувствительный элемент УЗО — дифференциальный трансформатор. У такого трансформатора две первичные обмотки, включенные в противоположных направлениях. Если токи равны, их магнитные поля компенсируют друг друга и на выходе сигнала нет. Если токи не скомпенсированы, на выходе сигнальной обмотки появляется напряжение, на которое реагирует схема УЗО. На постоянном токе трансформатор работать не будет, и УЗО окажется бесполезным.

Неважно, какой у вас электросчетчик — старый механический или новый электронный — работать он не будет. Механический счетчик представляет собой электродвигатель, где ротором служит металлический диск, а статор содержит две обмотки. Одна обмотка включена последовательно с нагрузкой и измеряет ток, вторая включена параллельно и измеряет напряжение. Таким образом, чем больше потребляемая мощность, тем быстрее крутится диск. Работа такого счетчика основана на явлении электромагнитной индукции, и при постоянном токе в обмотках диск останется неподвижен.

Электронный счетчик устроен по-другому. Он напрямую измеряет напряжение (через резистивный делитель) и ток (при помощи шунта или датчика Холла), оцифровывает их, а затем микропроцессор пересчитывает полученные данные в киловатт-часы. В принципе, ничто не мешает такой схеме работать с постоянным током, но во всех бытовых счетчиках постоянная составляющая программно отфильтровывается и на показания не влияет. Счетчики постоянного тока существуют в природе, их ставят, например, на электровозы, но в квартирном щитке вы такой не найдёте.

Ну и ладно, не хватало ещё платить за всё это безобразие! Идём дальше по цепи и смотрим, какие электроприборы могут нам встретиться.

Тут всё прекрасно. Электронагреватель — это чисто резистивная нагрузка, а тепловое действие тока не зависит от его формы и направления. Электроплиты, чайники, кипятильники, утюги и паяльники будут работать на постоянном токе точно так же, как и на переменном. Биметаллические терморегуляторы (как, например, в утюге) тоже будут функционировать правильно.

Старая добрая лампочка Ильича на постоянном токе чувствует себя не хуже, чем на переменном. Даже лучше: не будет пульсаций света, лампа не будет гудеть. На переменном токе лампочка может гудеть из-за того, что спираль (особенно, если она провисла) работает как электромагнит, сжимаясь и растягиваясь дважды за период. При питании постоянным током этого неприятного явления не будет.

Однако если у вас установлены регуляторы яркости (диммеры), то они работать перестанут. Ключевым элементом диммера является тиристор — полупроводниковый прибор, который открывается и начинает пропускать ток в момент подачи управляющего импульса. Закрывается тиристор, когда ток через него прекращает течь. При питании тиристора переменным током он будет закрываться при каждом переходе тока через ноль. Подавая управляющий импульс в разное время относительно этого перехода, можно менять время, в течение которого тиристор будет открыт, а значит, и мощность в нагрузке. Именно так и работает диммер.

При питании постоянным током тиристор не сможет закрыться, и лампа всегда будет гореть на 100% мощности. А возможно, управляющая схема не сможет «поймать» переход сетевого напряжения через ноль и не подаст импульс для открытия тиристора. Тогда лампа не загорится совсем. В любом случае, диммер будет бесполезен.

Люминесцентную лампу нельзя включать напрямую в сеть, для нормальной работы ей нужен пуско-регулирующий аппарат (ПРА). В простейшем случае он состоит из трёх деталей: стартёра, дросселя и конденсатора. Последний нужен не самой лампе, а остальным потребителям в сети, так как он улучшает

коэффициент мощности

и фильтрует помехи, создаваемые лампой. Стартёр — это неоновая лампочка, один из электродов которой при нагреве изгибается и касается второго электрода. Дроссель — большая катушка индуктивности, включенная последовательно с лампой:

Штатно всё это работает так: при включении зажигается разряд в стартёре, его контакты нагреваются и замыкаются между собой. Ток течёт через нити накала лампы, отчего те разогреваются и начинают испускать электроны. В это время стартёр остывает и размыкает цепь. Ток резко падает, и за счет самоиндукции на дросселе появляется импульс высокого напряжения. Этот импульс зажигает разряд в лампе, и дальше он горит самостоятельно. Дроссель теперь ограничивает ток разряда, работая как добавочное сопротивление.

Что же будет на постоянном токе? Стартёр сработает, лампа зажжётся как положено, но вот дальше всё пойдёт наперекосяк. В цепи постоянного тока у дросселя не будет индуктивного сопротивления (только активное сопротивление проводов, а оно мало), а значит, он больше не сможет ограничивать ток. Чем выше ток разряда, тем сильнее ионизируется газ в лампе, сопротивление падает, и ток растёт ещё сильнее. Процесс будет развиваться лавинообразно и закончится взрывом лампы.

Электромагнитные ПРА просты, но не лишены недостатков. У них низкий КПД, дроссель громоздкий и тяжелый, гудит и нагревается, лампа загорается с диким миганием, а потом мерцает с частотой 100 Гц. Всех этих недостатков лишен электронный пускорегулирующий аппарат (ЭПРА). Как он работает? Если посмотреть

схемы различных ЭПРА

, можно заметить общий принцип. Напряжение сети выпрямляется (преобразуется в постоянное), затем генератор на транзисторах или микросхеме вырабатывает переменное напряжение высокой частоты (десятки кГц), которое питает лампу. В дорогих ЭПРА есть схемы разогрева нитей и плавного запуска, которые продлевают срок службы лампы.

источник картинки: aliexpress.com

Схожую схемотехнику имеют как блоки для линейных ламп, так и компактные «энергосберегайки», которые вкручиваются в обычный патрон. Поскольку на входе ЭПРА стоит выпрямитель, можно питать всю схему постоянным напряжением.

Светодиод требует для работы небольшое постоянное напряжение (около 3.5 В, обычно соединяют несколько диодов последовательно) и ограничитель тока.

Схемы светодиодных ламп

весьма разнообразны, от простых до довольно сложных.

Самое простое — последовательно со светодиодами поставить гасящий резистор. На нём упадёт лишнее напряжение, он же будет ограничивать ток. Такая схема имеет чудовищно низкий КПД, поэтому на практике вместо резистора ставят гасящий конденсатор. Он также обладает сопротивлением (для переменного тока), но на нём не рассеивается тепловая мощность. По такой схеме собраны самые дешёвые лампы. Светодиоды в них мерцают с частотой 100 Гц. На постоянном токе такая лампа работать не будет, так как для постоянного тока конденсатор имеет бесконечное сопротивление.

источник картинки: bigclive.com

Более дорогие лампы устроены сложнее, очень похоже на ЭПРА для люминесцентных ламп. Источник питания в них содержит высокочастотный импульсный стабилизатор, который питается выпрямленным сетевым напряжением. Как и в случае с ЭПРА, схема будет нормально работать, если подать на неё постоянное напряжение.

источник картинки: powerelectronictips.com

Универсальный коллекторный двигатель (УКД) состоит из неподвижного статора и ротора, который вращается внутри. Статор имеет одну обмотку, а ротор сразу несколько. Роторные обмотки подключаются через коллектор — цилиндр с контактами, по которому скользят угольные щётки. Взаимодействие магнитных полей статора и ротора заставляет ротор поворачиваться. Коллектор устроен так, что всё время включает ту из обмоток, которая находится перпендикулярно обмотке статора — для неё вращающий момент будет максимальным.

Такой двигатель может работать при питании как переменным, так и постоянным током. Собственно, поэтому он и называется «универсальным». При смене полярности одновременно меняется направление магнитного поля и в статоре, и в роторе, в результате двигатель продолжает вращаться в ту же сторону. На постоянном токе УКД развивает даже больший момент, чем на переменном, за счет отсутствия индуктивного сопротивления обмоток. Универсальные коллекторные двигатели применяются там, где нужно получить большую мощность при малых габаритах. В бытовой технике УКД стоят в стиральных машинах, пылесосах, фенах, блендерах, миксерах, мясорубках, а также в электроинструментах. Все эти приборы продолжат работать, если напряжение в розетке внезапно «выпрямится».

У синхронного двигателя в статоре несколько обмоток, которые создают вращающееся магнитное поле. Ротор содержит постоянный магнит либо обмотку, питаемую постоянным током. Магнитное поле статора сцепляется с полем ротора и вращает его за собой. Особенностью такого двигателя является то, что частота его вращения зависит только от частоты питающего тока. На постоянном токе, очевидно, такой двигатель будет вращаться с нулевой частотой, то есть остановится.

В быту применяются маломощные синхронные двигатели там, где нужно поддерживать строго постоянную частоту вращения. В основном, это электромеханические часы и таймеры. Также синхронными являются двигатель вращения тарелки в СВЧ-печи и двигатель сливного насоса в стиральной машине.

Асинхронный двигатель похож своим устройством на синхронный. В нем также статор имеет несколько обмоток и создаёт вращающееся поле. Но обмотка ротора никуда не подключена и замкнута накоротко. Ток в ней создаётся за счет явления электромагнитной индукции в переменном поле статора. Этот ток создаёт своё магнитное поле, которое взаимодействует с вращающимся полем статора и заставляет ротор вращаться.

Асинхронные двигатели отличаются низким уровнем шума и большим ресурсом из-за отсутствия трущихся щёток. Их можно встретить в холодильниках, кондиционерах и вентиляторах. При питании постоянным током магнитное поле статора вращаться не будет. Также не возникнет ток в короткозамкнутом роторе. Двигатель останется неподвижен, а обмотка будет просто нагреваться, как обычный кусок провода.

Строго говоря, это не отдельный тип двигателя, а способ управления им. Сам двигатель может быть синхронным или асинхронным. Главная особенность в том, что напряжения на обмотках формируются управляющей схемой по сигналу с датчика положения ротора. Это позволяет регулировать скорость и крутящий момент в широких диапазонах, ограничивать пусковые токи и даёт кучу возможностей, вроде стабилизации частоты вращения. Вот пара хороших статей, объясняющих всю эту магию:

Раз
Два

Вентильные двигатели всё шире используются в бытовой технике: в стиральных машинах, холодильниках, кондиционерах, пылесосах. Обычно такую технику можно узнать по прилагательному «инверторный» в рекламе. Вентильный двигатель безразличен к форме питающего напряжения. Напряжение сети первым делом выпрямляется, а затем управляющий блок «лепит» из него несколько разных синусоид (обычно три) для питания обмоток мотора. Естественно, такая система будет спокойно работать на постоянном токе.

Трансформатор состоит из нескольких обмоток, связанных общим магнитопроводом. Переменный ток в одной обмотке (первичной) порождает индукционные токи во всех остальных обмотках (вторичных). Ключевая особенность трансформатора, ради которой его обычно и используют, в том, что напряжения на обмотках соотносятся так же, как количество витков в этих обмотках. Если в первичной обмотке намотать 1000 витков, а во вторичной — 100, такой трансформатор будет понижать напряжение в 10 раз. Если включить его наоборот — в 10 раз повышать. Очень просто и удобно.

В линейном блоке питания напряжение сети понижается (или повышается, если надо) до необходимого уровня при помощи трансформатора. Далее стоит выпрямитель, который преобразует переменное напряжение в постоянное, и фильтр, сглаживающий пульсации. Затем может идти стабилизатор, который поддерживает неизменным выходное напряжение.

Линейные блоки питания постепенно вытесняются импульсными, но первые работают ещё много где. В микроволновке, если она не «инверторная», есть мощный трансформатор, который повшает сетевые 220 В до нескольких киловольт, необходимых для работы магнетрона. От трансформаторов питается управляющая электроника в стиральных машинах, кухонных плитах и кондиционерах. Трансформаторные блоки питания используются в аудиоаппаратуре и дешёвых зарядных устройствах.

Что случится с трансформатором, если его включить в сеть постоянного тока? Во-первых, на вторичных обмотках напряжение не появится, так как электромагнитная индукция возникает лишь при изменении тока. Во-вторых, обмотка не будет обладать индуктивным сопротивлением, а значит, через неё потечёт гораздо больший ток, чем рассчитано. Трансформатор будет перегреваться и довольно быстро сгорит.

Чем выше частота переменного тока, тем эффективнее работает трансформатор (в разумных пределах, конечно). Если использовать частоту в несколько десятков килогерц вместо сетевых 50 Гц, можно прилично уменьшить габариты трансформаторов при той же передаваемой мощности. Эта идея лежит в основе импульсных блоков питания. Работает такой блок следующим образом: напряжение сети выпрямляется, полученное постоянное напряжение питает транзисторный генератор, который даёт снова переменное напряжение, но уже высокой частоты. Его теперь можно понижать или повышать трансформатором, выпрямлять и подавать в нагрузку.

По такой схеме сейчас питается подавляющее большинство электроники: компьютеры, мониторы, телевизоры, зарядные устройства для ноутбуков, телефонов и прочих гаджетов. Поскольку входное напряжение первым делом выпрямляется, импульсный блок питания должен без проблем работать на постоянном токе. Но есть пара моментов, которые могут всё испортить.

Во-первых, напряжение после выпрямителя равно почти амплитудному значению переменного напряжения. То есть для ~220 В на входе выпрямитель даст 311 B. Мы же по условию подаём постоянное напряжение 220 В, что на 30% ниже. Это скорее всего не вызовет проблем, потому что современные блоки питания могут работать в широком диапазоне напряжений, обычно от 100 до 250 В.

Во-вторых, выпрямитель состоит из четырёх диодов, которые работают парами: одна пара на положительной полуволне тока, другая — на отрицательной. Таким образом, каждый диод пропускает ток лишь половину времени. Если мы подадим на выпрямитель постоянное напряжение, одна пара диодов будет открыта всегда, и на них будет рессеиваться двойная мощность. Если диоды не имеют двойного запаса по току, они могут сгореть. Но это не слишком большая беда: можно просто выкинуть выпрямитель и подавать постоянное напряжение сразу после него.

После того, как вы потушили несколько возгораний и сгребли в кучу испорченные приборы, настало время подвести итоги. Переход на постоянный ток переживёт либо старая и простая техника (лампы накаливания, нагреватели, коллекторные моторы с механическим управлением) либо, наоборот, самая современная (с импульсными блоками питания и инверторными моторами).

К счастью, описанный сценарий вряд ли осуществится на практике, если не рассматривать возможность специально организованной диверсии. Ни при какой возможной аварии в энергосети переменное напряжение не станет вдруг постоянным. Правда, при возможных авариях случаются иные нехорошие вещи, но это уже совсем другая история. Берегите себя и делайте бэкапы.

Постоянный ток (DC) – Delta

Группа продуктов Язык: БългарскиČeskýDanskDeutschEestiΕλληνικάEnglishEspañolFrançaisItalianoLatviešu Lietuvių MagyarNederlandsNorskPolskiPortuguêsPусскийRomânăSlovenskiSlovenskýSuomiSvenska Валюта: 1 AUD – 2.8543 PLN1 BGN – 2.2971 PLN1 CAD – 3.0976 PLN1 CHF – 4.2577 PLN1 CZK – 0.1780 PLN1 DKK – 0.6040 PLN1 EUR – 4.4927 PLN1 GBP – 5.2590 PLN100 HUF – 1.2244 PLN1 NOK – 0.4527 PLN1 PLN – 1.0000 PLN1 SEK – 0.4474 PLN1 USD – 3.9667 PLN Меню Рекомендованная статья dBm – логарифмическая единица мощности Бюллетень E-mail

TopТехнический словарьПостоянный ток (DC) Постоянный ток (DC), в отличие от переменного тока, имеет два полюса: положительный и отрицательный, между ними образуется разница потенциалов или напряжения. Условно эектрические грузы движутся от положительного полюса до отрицательного, хотя в действительности это происходит как раз наоборот. Графиком постоянного тока является прямая линия (рис. 1).   Рис.1. График постоянного тока   Основным источником постоянного тока являются источники питания и первичные элементы (то-есть батареи и аккумуляторы). Большинство электронного оборудования питается от постоянного тока. Его без проблем можно получить через источники питания и зарядные устройства непосредственно от розетки, в которой протекает переменный ток.   Как и устройства, которые являются источником постоянного тока (рис.2), так и устройства, которые питаются током от индикации постоянного тока, имеют символ СD. Часто также используется символ постоянного тока (рис.3).   Рис.2. Паспортная табличка питания постоянного тока   Рис.3 Символ постоянного тока   В случае питания устройств постоянным током, очень важно правильное подключение позитивного и негативного полюсов. В противном случае это может привести к постоянному и необратимому повреждению устройства. Провода, несущие постоянный ток, отмечены красным цветом – для положительного потенциала и черным – для отрицательного. Если оба кабеля черного цвета, пунктирной линией отмечен только “минус”. Часто в источниках питания используется штекер 2,1/5,5 (рис.4), в котором внешняя часть представляет собой отрицательный потенциал, а внутренняя – положительный.   Рис.4. Стандартная поляризация в источниках питания со штекером 2,1/5,5 мм   Сетевые источники питания – широкоиспользуемые электронные устройства, в связи с необходимостью получения постоянного тока. Они используются в каждом устройстве, имеющем микросхемы. Хотя многие устройства RTV, AGD рассчитаны на питание от электрической розетки, то-есть, переменным напряжением, в конечном счете, внутри них происходит преобразование в постоянный ток.

Нетто: 0.00  EUR Брутто: 0.00  EUR Вес: 0.00  kg Особенно рекомендуем IP-КАМЕРА APTI-52V2-28WP – 5 Mpx 2.8 mm Нетто: 59.83 EUR AHD, HD-CVI, HD-TVI, PAL-КАМЕРА APTI-H50PV2-28W 2Mpx / 5Mpx 2.8 mm Нетто: 22.36 EUR ПЕРЕДАТЧИК UTP / COAXIAL EOC-110KIT КОМПЛЕКТ 2 ШТ. Нетто: 47.19 EUR БЛОК ПИТАНИЯ 12V/4A/5.5 Нетто: 8.01 EUR IP-КАМЕРА IPC-HFW2431T-ZS-27135-S2 – 4 Mpx 2.7 … 13.5 mm – MOTOZOOM DAHUA Нетто: 280.68 EUR БЛОК ПИТАНИЯ 12V/5A/5.5 Нетто: 9.79 EUR ПОДВЕСНОЙ ШКАФ RACK EPRADO-R19-4U/450 Нетто: 70.87 EUR ОПТОВОЛОКОННЫЙ СВАРОЧНЫЙ АППАРАТ AI-9 Нетто: 1313.24 EUR IP-КАМЕРА IPC-HDW2431T-AS-0280B-S2 – 4 Mpx 2.8 mm DAHUA Нетто: 184.97 EUR

Переменный ток (AC) против постоянного тока (DC)

Есть два вида электричества, которые мы используем для питания устройств в нашей жизни. При постоянном токе (DC) электрический заряд течет только в одном направлении, а переменный ток (AC) течет вперед и назад. Мы рассмотрели оба типа электричества, чтобы помочь вам лучше понять разницу между постоянным и переменным током и то, как мы используем их в повседневной жизни.

Общие выводы

переменный ток

• Меняет свою полярность.

• Примером является электричество, поступающее из розетки.

• Состоит из напряжения, тока и сопротивления.

• Быстро течет вперед и назад.

• Меняет полярность от 50 до 60 раз в секунду.

• Питание электродвигателей.

ОКРУГ КОЛУМБИЯ

• Остается такой же; постоянная.

• Примером является электричество, поступающее от батареи.

• Состоит из напряжения, тока и сопротивления.

• Его постоянство важно для компьютеров.

• Без изменений напряжения с течением времени.

• Питает всю бытовую электронику.

Электричество — это поток электронов через проводящий материал, такой как металлическая проволока. Электроны сталкиваются друг с другом в длинной цепочке, что вызывает общее движение электронов вниз по проводу. Это движение электронов через проводник создает электричество, а также магнитное поле. Эта электрическая энергия питает все в вашей жизни с помощью вилки или выключателя.

Когда вы подключаете такое устройство, как телевизор, к сетевой розетке, используется электричество переменного тока. Бытовые электроприборы в вашем доме используют переменный ток, получая электричество, которое меняет направление и напряжение с более высоких на более низкие токи.

Когда электричество исходит от батареи , это постоянный ток. Поскольку постоянный ток имеет постоянное и постоянное напряжение, это важно для питания электроники, такой как планшет или смартфон. Источник постоянного тока имеет плавный и устойчивый электрический ток, который всегда течет в одном и том же направлении между положительными и отрицательными клеммами.

Электричество состоит из трех основных компонентов: напряжения , тока и сопротивления . Напряжение показывает, насколько силен электрический поток, ток — насколько быстро течет электричество, а сопротивление показывает, насколько трудно электронам течь по проводнику.

Переменный и постоянный ток: постоянство и быстрое течение

переменный ток

ОКРУГ КОЛУМБИЯ

• Ток не меняется.

• Постоянный ток без изменений напряжения с течением времени.

Переменный и постоянный ток имеют напряжение, ток и сопротивление. Разница в том, как течет ток.

AC быстро течет вперед и назад, изменяя свою полярность между 50 и 60 раз в секунду. Это сразу вступает в противоречие с интуитивным пониманием. Если электроны входят и затем возвращаются обратно, как эти электроны могут питать что-нибудь?

Однако, не накопление электронов создает энергию. Электронам не нужно добираться до места назначения, пока не будет создана сила. Это движение электронов, которое создает электрическую энергию. Точно так же, как вода, протекающая по трубе, создает силу независимо от направления, электроны, протекающие по проволоке, создают электричество.

SparkFun / CC BY-SA 4.0

DC, с другой стороны, не чередуется. В идеальных условиях это постоянный ток без изменений напряжения с течением времени. Хотя постоянный ток, преобразованный из переменного тока с выпрямителем, часто является приближением этой устойчивой линии, он не переворачивается, как переменный ток. Если мы визуализируем DC как поток воды, он создает постоянную скорость движения только в одном направлении.

SparkFun / CC BY-SA 4.0

Использование переменного и постоянного тока: разные типы означают разные рабочие места

переменный ток

ОКРУГ КОЛУМБИЯ

Из-за различий в природе переменного и постоянного тока, каждый из них используется по-разному.

Большинство электродвигателей в мире работают на переменном токе. В этих двигателях быстрое изменение напряжения тока быстро меняет полярность магнита назад и вперед. Это быстрое изменение полярности вызывает вращение провода внутри магнитов, создавая вращающуюся силу, которая приводит в движение двигатель.

AC также используется для передачи энергии. Напряжение переменного тока сравнительно легко изменить, что делает его лучшим выбором для передачи на большие расстояния, чем постоянное. Переменный ток может передаваться при огромных напряжениях через провода, что приводит к небольшим потерям на пути к клиенту.

По прибытии напряжение снижается с 765 000 вольт до управляемых от 110 до 220 вольт и отправляется в ваш дом.

С другой стороны, постоянный ток не может достичь таких резких преобразований напряжения без больших потерь мощности.

Постоянный ток обычно используется для питания небольших чувствительных устройств. Вся бытовая электроника, от планшетов до ПК, работает от постоянного тока, как и все, что работает от батареи.

Эти устройства не только выигрывают от постоянного тока. Эти устройства не могут работать от сети переменного тока. Устройства, которые работают на 1 и 0 (как компьютеры), нуждаются в постоянном уровне напряжения, чтобы различать высокий сигнал, который представляет единицу, и низкий сигнал, который представляет ноль. Из-за постоянно меняющегося тока переменного тока электронные устройства не имеют постоянного состояния для использования для сравнения. Без стабильного тока эти устройства не могут работать. Поскольку переменный ток постоянно меняется, он не может обеспечить стабильный уровень сравнения для электроники.

Переменный ток может быть изменен на постоянный ток с помощью адаптера, который может использоваться для питания аккумулятора ноутбука.

Окончательный вердикт: оба необходимы для современной жизни

Питание переменного и постоянного тока широко используется в различных типах устройств, от холодильников до компьютеров. Некоторые устройства могут использовать и то и другое, например, для питания двигателя от сети переменного тока и для питания сенсорного экрана . С переменным и постоянным током вам не нужно выбирать, и одно не лучше другого. Они разные и оба необходимы.

Отличие постоянного тока от переменного и их особенности. Переменный ток и постоянный ток: отличие

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 — 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения — это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали — Почему в нашей розетки течет переменный ток, а не постоянный?

Детей учат, что пальцы в розетку совать нельзя! А почему? Потому что будет плохо. С более подробным объяснением часто бывают проблемы: какое-то там напряжение, ток, что-то куда-то течет. Чтобы вы в будущем могли сами объяснить своим детям, что к чему, мы сейчас объясним вам. Эта статья про переменный и постоянный токи, их отличия, применение и историю электричества вообще. Науку нужно делать интересной, и мы скромно пытаемся этим заниматься по мере сил.

Например: какой ток у нас в розетках? Переменный, конечно! Напряжением 220 Вольт и частотой 50 Герц. А сеть, по которой передается ток – трехфазная. Кстати, если при словах «фаза» и «ноль» вы впадаете в ступор, почитайте что это такое, и день будет прожит вдвойне не зря! Но не будем забегать вперед. Обо всем по порядку.

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните – Земле». Именно тогда и появился термин «электричество» .

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали – остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции , электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями .

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаметитый электромобиль Тесла работает на постоянном токе.

Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Сначала напомним, что ток – это движение заряженных частиц.

Постоянный ток – это ток, который течет в одном направлении.

Типичный источник постоянного тока – гальванический элемент. Проще говоря, батарейка или аккумулятор. Один из древнейших артефактов, связанных с электричеством – багдадская батарейка, которой 2000 лет. Предполагают, что она давала ток напряжением 2-4 Вольта.

Где используется постоянный ток:

• в питании большинства бытовых приборов;
• в батарейках и аккумуляторах для автономного питания приборов;
• для питания электроники автомобилей;
• на кораблях и подводных лодках;
• в общественном транспорте (троллейбусах, трамваях).

Проще всего представить постоянный ток наглядно, на графике. Вот как он выглядит:

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Переменный ток – это ток, который меняет величину и направление. Причем меняет в равные промежутки времени.

Переменный ток используется в промышленности и электроснабжении. Именно его получают на станциях и отправляют к потребителям. Уже на месте преобразование переменного электрического тока в постоянный происходит с помощью инверторов.

Переменный ток – alternating current (AC). Постоянный ток – direct current (DC). Аббревиатуру AC/DC можно увидеть на трансформаторных будках, где происходит преобразование. А еще это название одной отличной австралийской рок-группы.

А вот и наглядное изображение переменного тока.

Переменный ток течет в цепи в двух направлениях: туда и обратно. Одно из них считается положительным , а второе – отрицательным .

Так как величина тока меняется не только по направлению, но и по величине, не думайте, что в вашей розетке постоянно 220 Вольт. 220 – это действующее значение напряжения, которое бывает 50 раз в секунду. Кстати, в Америке используется другой стандарт переменного тока в сети: 110 Вольт и 60 Герц.

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла , который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей – война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.

Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами.

В самом начале, давайте дадим короткое определение электрическому току. Электрическим током называют упорядоченное (направленное) движение заряженных частиц. Ток – это движение электронов в проводнике, напряжение – это то, что приводит их (электроны) в движение.

Теперь рассмотрим такие понятия, как постоянный и переменный ток и выявим их принципиальные отличия.

Отличие постоянного тока от переменного

Основная особенность постоянного напряжения в том, что оно постоянно как по своей величине, так и по знаку. Постоянный ток, “течет” в все время одну сторону. Например, по металлическим проводам от плюсового зажима источника напряжения к минусовому (в электролитах его создают положительные и отрицательные ионы). Сами же электроны движутся от минуса к плюсу, но ещё до открытия электрона договорились считать, что ток течет от плюса к минусу и до сих пор при расчетах придерживаются этого правила.

Чем же от постоянного отличается переменный ток (напряжение)? Из самого названия следует, что он меняется. Но – как именно? Переменный ток меняет за период как свою величину, так и направление движения электронов. В наших бытовых розетках – это ток с синусоидальными (гармоническими) колебаниями частотой 50 герц (50 колебаний в секунду).

Если рассмотреть замкнутую цепь на примере лампочки, то мы получим следующее:

• при постоянном токе электроны будут течь через лампочку всегда в одном направлении от (-) минуса к (+) плюсу
• при переменном направление движения электронов будет меняться в зависимости от частоты генератора. т. е. если в нашей сети частота переменного тока 50 герц (Hz), то направление движения электронов за 1 секунду поменяется 100 раз. Таким образом + и – в нашей розетке меняются местами сто раз в секунду относительно ноля . Именно поэтому мы можем воткнуть электрическую вилку в розетку “вверх ногами” и все будет работать.

Переменное напряжение в нашей бытовой розетке изменяется по синусоидальному закону. Что это значит? Напряжение от нуля увеличивается до положительного амплитудного значения (положительный максимум), потом уменьшается до нуля и продолжает уменьшаться дальше – до отрицательного амплитудного значения (отрицательный максимум), затем снова увеличивается, переходя через ноль и возвращается к положительному амплитудному значению.

Говоря другими словами, при переменном токе постоянно меняется его заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%. Получается, что за секунду электроны 100 раз меняют направление своего движения и свою полярность, с положительной на отрицательную (помните, что их частота составляет 50 герц – 50 периодов или колебаний в секунду?).

Первые электрические сети были постоянного тока. С этим было связано несколько проблем, одна из них – сложность конструкции самого генератора. А генератор переменного тока обладает более простой конструкцией, а потому прост и дешев в эксплуатации.

Дело в том, что одинаковую мощность можно передать высоким напряжением и маленьким током или наоборот: низким напряжением и большим током. Чем больше ток, тем больше нужно сечение провода, т.е. провод должен быть толще. Для напряжения толщина провода не важна, были бы изоляторы хорошие. Переменный ток (в отличие от постоянного) просто легче преобразовывать.

И это – удобно. Так по проводу относительно небольшого сечения электростанция может отправить пятьсот тысяч (а иногда и до полутора миллионов) вольт энергии при токе в 100 ампер практически без потерь. Потом, например, трансформатор городской подстанции “заберет” 500 000 вольт при токе в 10 ампер и “отдаст” в городскую сеть 10 000 вольт при 500 амперах. А районные подстанции уже преобразуют это напряжение в 220/380 вольт при токе порядка 10 000 ампер, для нужд жилых и промышленных кварталов города.

Разумеется схема упрощена и имеется в виду вся совокупность районных подстанций в городе, а не какая-то конкретно.

Персональный компьютер (ПК) работает по схожему принципу, но – в обратную сторону. Он преобразует переменный ток в постоянный а затем, при помощи , понижает его напряжение до значений, необходимых для работы всех компонентов внутри .

В конце 19-го века всемирная электрификация вполне могла пойти и другим путем. Томас Эдисон (считается, что именно он изобрел одну из первых коммерчески успешных ламп накаливания) активно продвигал свою идею постоянного тока. И если бы не исследования другого выдающегося человека, доказавшего эффективность тока переменного, то все могло бы быть по другому.

Гениальный серб Никола Тесла (некоторое время работавший у Эдисона), первым спроектировал и построил генератор многофазного переменного тока, доказав его эффективность и преимущество по сравнению с аналогичными разработками, работавшими с постоянным источником энергии.

Сейчас давайте рассмотрим “места обитания” постоянного и переменного тока. Постоянный, например, находится в нашем телефонном аккумуляторе или батарейках. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в местах его хранения (аккумуляторах).

Источники постоянного напряжения это:

1. обычные батарейки применяемые в различных приборах (фонарики, плееры, часы, тестеры и т.д.)
2. различные аккумуляторы (щелочные, кислотные и т. п.)
3. генераторы постоянного тока
4. другие специальные устройства, например: выпрямители, преобразователи
5. аварийные источники энергии (освещение)

Например, городской электротранспорт работает на постоянном токе напряжением в 600 Вольт (трамваи, троллейбусы). Для метрополитена оно выше – 750-825 Вольт.

Источники переменного напряжения:

1. генераторы
2. различные преобразователи (трансформаторы)
3. бытовые электросети (домашние розетки)

О том, как и чем измерять постоянное и переменное напряжение мы с Вами говорили вот , а напоследок (всем тем кто дочитал статью до конца) хочу рассказать небольшую историю. Озвучил ее мне мой шеф, а я перескажу с его слов. Уж больно она к нашей сегодняшней теме подходит!

Поехал он как-то в служебную командировку с нашими директорами в соседний город. Налаживать дружественные отношения с тамошними IT-шниками:) А сразу возле трассы там такое замечательное местечко есть: родник с чистой водой. Возле все обязательно останавливаются и воду набирают. Это, своего рода, уже традиция.

Местные власти, решив облагородить данное место, сделали все по последнему слову техники: вырыли сразу под родничком большую прямоугольную яму, обложили ее ярким кафелем, перелив сделали, подсветку светодиодную, бассейн получился. Дальше – больше! Сам родник “упаковали” в крапленую гранитную крошку, придали ему благородную форму, иконку над жерлом под стекло вмуровали – святое место, значится!

И последний штрих – поставили систему подачи воды на фотоэлементе. Получается, что бассейн всегда наполнен и в нем “булькает”, а чтобы набрать воду непосредственно из родничка, нужно поднести руки с сосудом к фотоэлементу и оттуда – “проистекает” 🙂

Надо сказать, что по дороге к источнику наш шеф рассказывал одному из директоров, как это круто: новые технологии, вайфай, фотоэлементы, сканирование по сетчатке глаза и т.д. Директор был классическим технофобом, поэтому придерживался противоположного мнения. И вот, подъезжают они к родничку, подносят руки куда следует, а вода не течет!

Они и так, и сяк, а результата – ноль! Оказалось, что тупо не было напряжения в электрической сети, которая питала эту шайтан-систему:) Директор был “на коне”! Отпустил несколько “контрольных” фраз по поводу всех этих п…х технологий, таких же п…х элементов, всех машин вообще и данной конкретной в частности. Зачерпнул канистрой прямо из бассейна и пошел в машину!

Вот и получается, мы можем настроить все что угодно, “поднять” навороченный сервер, предоставить лучший и востребованный сервис, но, все равно, самый главный человек – это дядя Вася-электрик в ватнике, который одним движением руки может организовать полный skipped всей этой технической мощи и изяществу:)

Так что помните: главное – качественное электропитание. Хороший (источник бесперебойного питания) и стабильное напряжение в розетках, а все остальное – приложится:)

На сегодня у нас – все и до следующих статей. Берегите себя! Ниже – небольшое видео по теме статьи.

Очень давно, учеными был изобретен электрический ток. Первым изобретением был постоянный. Но в последующем, проводя в своей лаборатории опыты, Никола Тесла изобрел переменный ток. Между ними было и есть много различий, согласно которым один из них используется в слаботочной аппаратуре, а другой имеет возможность преодолевать различные расстояния с небольшими потерями. Но многое зависит от величин токов.

Ток переменный и постоянный: разница и особенности

Отличие переменного тока от постоянного, можно понять исходя из определений. Для того чтобы лучше разобраться в принципе работы и особенностях, необходимо знать следующие факторы.

Основные отличия:

• Движение заряженных частиц;
• Способ производства.

Переменным, называют такой ток, в котором заряженные частицы, способны изменять направление движения и величину в определенное время. К главным параметрам переменного тока относят его напряжение и частоту.

В настоящее время, общественные электрические сети и различные объекты, используют переменный ток, с определенным напряжением и частотой. Данные параметры определяются оборудованием и устройствами.

Обратите внимание! В бытовых электросетях, используется ток величиной 220 Вольт и тактовой частотой 50 Гц.

Направление движения и частота заряженных частиц в постоянном токе неизменны. Данный ток для питания используют различные бытовые устройства, такие как телевизоры и компьютеры.

В связи с тем, что переменный ток, проще и экономичнее по способу производства и передачи на различные расстояния, он стал основой электрификации объектов. Производят переменный ток на различных электростанциях, с которых посредством проводников, то поступает к потребителю.

Постоянный ток, получают при преобразовании переменного тока или путем химических реакций (например, щелочная батарейка). Для преобразования, используют трансформаторы тока.

Какой уровень напряжения является допустимым для человека: особенности

Для того чтобы знать, какие значения электрического тока являются допустимыми для человека, составлены соответствующие таблицы, в которых указаны величины переменного и постоянного тока и время.

Параметры воздействия электрического тока:

• Сила;
• Частота;
• Время;
• Относительная влажность.

Допустимое напряжение прикосновения и ток, которые протекают через человеческое тело в различных режимах электроустановок, не превышают следующих значений.

Переменный ток 50 Гц, должен быть не более 2,0 Вольт и силой тока 0,3 мА. Ток с частотой 400 Гц напряжением 3,0 Вольт и сила тока 0,4 мА. Постоянный ток напряжением 8 и силой тока 1 мА. Безопасное воздействие тока с такими показателями, до 10 минут.

Обратите внимание! Если электромонтажные работы производятся при повышенных температурах и высокой относительной влажности, данные значения уменьшаются в три раза.

В электроустановках с напряжением до 100 Вольт, которые глухо заземлены, или изолирована нейтраль, безопасные токи прикосновения следующие.

Переменный ток 50 Гц с разбросом напряжения от 550 до 20 Вольт и силой тока от 650 до 6 мА, переменный ток 400Гц с напряжением от 650 до 36 Вольт, и постоянный ток от 650 до 40 Вольт, не должен воздействовать на тело человека в пределах от 0,01 до 1 секунды.

Опасный переменный ток для человека

Считается, что для жизни человека, переменный электрический ток наиболее опасен. Но это при условии, если не вдаваться в подробности. Многое зависит от различных величин и факторов.

Факторы, влияющие на опасное воздействие:

• Продолжительность контакта;
• Путь прохождения электрического тока;
• Сила тока и напряжение;
• Какое сопротивление тела.

Согласно правилам ПУЭ, самый опасный ток для человека, это переменный с частотой, которая варьируется в пределах от 50 до 500 Гц.

Стоит отметить, что при условии, сила тока не превышает 9 мА, то любой, может сам освободиться от токоведущей части электроустановки.

Если данное значение превышено, то для того чтобы освободиться от воздействия электрического тока, человеку нужно стронная помощь. Связано это с тем, что ток переменный, намного сильнее способен возбуждать нервные окончания, и вызывать непроизвольные судороги мышц.

Например, при касании токоведущей части устройства внутренней частью ладони, мышечная судорога будет сильнее сжимать кулак, с течением времени.

Почему еще переменный ток опаснее? При одинаковых значениях силы тока, переменный в несколько раз сильнее воздействует на организм.

Так как, переменный ток воздействует на нервные окончания и мышцы, то стоит понимать, что этим, том влияет и на работу сердечной мышцы. Из чего следует, что при контакте с переменным током, возрастает риск летального исхода.

Важным показателем, является сопротивление тела человека. Но при ударе переменным током с высокими частотами, сопротивление тела значительно снижается.

Какой величины опасен для человека постоянный ток

Опасным для человека, может быть и постоянный ток. Конечно переменный, в десятки раз опаснее. Но если рассматривать токи в различных величинах, то постоянный может быть намного опаснее переменного.

Воздействие постоянного тока на человека разделяют:

• 1 порог;
• 2 порог;
• 3 порог.

При воздействии постоянного тока перового порога (ток ощутимый), начинают немного дрожать руки, и появляется легкое покалывание.

Второй порог (ток не отпускающий), в пределах от 5 до 7 мА, является наименьшим значением, при котором человек, не может освободиться от проводника самостоятельно.

Данный ток считается не опасным, так как сопротивление тела человека выше, чем его значения.

Третий порог (фибрилляционный), при значениях от 100 мА и выше, ток сильно воздействует на организм и на внутренние органы. При этом ток при данных значениях, способен вызвать хаотичное сокращение сердечной мышцы и привести к его остановке.

На силу воздействия, влияют и другие факторы. Например сухая кожа человека, обладает сопротивлением от 10 до 100 кОм. Но если касание произошло мокрой поверхностью кожи, то сопротивление значительно снижается.

Электрический ток – движение заряженных частиц по проводнику в определенном направлении. Точнее это величина, которая показывает, сколько заряженных частиц прошло через проводник за единицу времени. Если за одну секунду через поперечное сечение проводника прошло количество заряженных частиц величиной в один кулон, то по данному проводнику течет ток величиной в один ампер (обозначение силы тока в соответствии с международной системой СИ). Величину электрического тока (количество ампер) называют силой тока. В зависимости от изменения величины во времени ток бывает постоянным и переменным.

Постоянный ток – это электрический ток, который не изменяет своего направления с течением времени. Переменный ток – с течением времени в определенной закономерности изменяет как свою величину, так и направление. Причем данные изменения повторяются через определенные промежутки времени – то есть они периодичны.

Переменный и постоянный ток в электроустановках

Для трехфазной электрической сети характерен переменный ток . Протекание переменного тока по проводникам обуславливается наличием источника переменной электродвижущей силы (ЭДС), изменяющей свою величину, как по величине, так и по направлению. В данном случае изменение величины и направления ЭДС осуществляется по закону синуса, то есть график изменения переменного тока во времени – это синусоида. Источником синусоидальной ЭДС является генератор переменного тока.

Практически все электрооборудование электроустановок и промышленных предприятий питается от сети переменного тока, так как это наиболее целесообразно и имеет множество плюсов. Но есть и некоторое оборудование, которое работает от сети постоянного тока (или некоторые его части): синхронный двигатель, электромагнитный , двигатель постоянного тока и другие. Для того чтобы преобразовать переменный ток в постоянный ток (необходимый для питания вышеуказанного электрооборудования) используют выпрямители.

Кроме того, постоянный ток используется для передачи по высоковольтным линиям больших мощностей электрической энергии. В этом случае при передаче электрической энергии на большие расстояния электрические потери значительно меньше, чем при той же передаче на переменном токе.

Почему в домах используется переменный ток?

Переменный ток используется в большинстве систем распределения электроэнергии по нескольким причинам, но наиболее важной из них является легкость, с которой он может быть преобразован с одного напряжения на другое.

С

DC это сделать намного сложнее (и дороже).
(Для преобразования постоянного тока используются электронные схемы, генерирующие переменный ток, который затем преобразуется трансформатором и выпрямляется обратно в постоянный ток.) ​​

Огромные мощности переменного тока могут быть преобразованы практически в любое желаемое напряжение с очень низкими потерями энергии с помощью электрического трансформатора (катушки с тесно связанными магнитными полями).2R №

Для минимизации потерь энергии важно поддерживать низкое сопротивление и ток, при этом низкий ток особенно важен, поскольку он имеет экспоненциальный эффект на потери.

Power #P = V * I # (вольты, умноженные на амперы), поэтому для данной мощности напряжение должно быть высоким, если ток остается низким.

Большие трансформаторы используются для линий электропередачи с высоким напряжением, чтобы свести потери к минимуму.

Но высокое напряжение опасно, особенно для жизни, поэтому приносить его в дом было бы неприемлемым риском.

Затем мощность

переменного тока легко и эффективно преобразуется в относительно безопасное напряжение на местных трансформаторах рядом с местом использования.
Это не так просто или дешево сделать с DC.

Другие причины:

• Постоянный ток более опасен, чем переменный ток для того же напряжения, потому что его труднее отпустить при прикосновении, поскольку напряжение не проходит через ноль. (Мышцы сокращаются с постоянной силой с постоянным током).
• Электролитическая коррозия более проблематична при работе с постоянным током.
• Дуги постоянного тока не «гаснут» так легко (потому что напряжение не проходит через ноль).
Асинхронные двигатели переменного тока
• просты в изготовлении и обслуживании. Двигатели постоянного тока требуют коммутатора и щеток или сложной электронной коммутации.

переменного и постоянного тока

Электроэнергия в Великобритании – это переменный ток (230 В). Но что такое переменный ток и чем он отличается от постоянного тока (DC)?

AC вырабатывает напряжения с переменной полярностью, перемещаясь вперед и назад в цепи с течением времени, либо за счет полярности переключения напряжения, либо за счет изменения направления тока и назад и вперед.Он присутствует во множестве источников электричества, в первую очередь во вращающихся электромеханических генераторах. Переменный ток повышается до максимального значения в одном направлении, а затем падает до нуля, прежде чем процесс повторяется в противоположном направлении.

Время, необходимое для того, чтобы переменный ток поднялся с нуля, достиг своего пика, вернулся к нулю и повторил процесс в обратном направлении, называется одним циклом . Количество циклов, происходящих каждую секунду, называется частотой .

В Великобритании электричество подается как переменный ток с частотой 50 циклов в секунду или 50 герц (Гц).

В чем разница между переменным и постоянным током?

Если переменный ток меняет полярность взад и вперед, постоянный ток или DC – это электричество, которое течет в одном постоянном направлении по цепи и / или имеет напряжение с постоянной полярностью.

Для приложений с большим током необходимы генераторы постоянного тока, в которых генератор преобразует механическое вращение в электрическую мощность.Генераторы переменного тока менее сложны и дешевле в эксплуатации.

AC легче транспортировать на большие расстояния с минимальными потерями мощности. Для изменения напряжения можно использовать трансформаторы, а переменный ток можно легко преобразовать в постоянный (но постоянный ток не так легко преобразовать в переменный).

Примеры операций постоянного и переменного тока

Работа постоянного тока:

Работа переменного тока:

Форма сигнала напряжения переменного тока постоянно меняется по величине и периодически меняет направление.На диаграмме ниже (a) изменяется около опорного напряжения, а (b) обычно составляет 0 вольт, но не всегда так.

Что такое генерация напряжения?

Когда происходит относительное движение между проводником и магнитным полем, в результате чего силовые линии обрезаются, в проводнике индуцируется напряжение. Величина этого напряжения зависит от скорости движения.

Можно перемещать проводник или магнитное поле, пока между ними есть относительное движение, индуцируемое напряжение.

Величина индуцированного напряжения зависит от количества линий магнитного потока, обрезанных за определенный период. Чем быстрее движение, тем больше обрезается линий и, следовательно, индуцируется большее напряжение. Завершение цепи между концами проводника позволяет току течь.

Полярность индуцированного напряжения зависит от направления относительного движения между проводником и магнитным полем. Когда относительное движение параллельно магнитному полю, напряжение не индуцируется. Это потому, что нет относительного движения, и поэтому линии магнитного потока не пересекаются.

Это простейшая форма генератора переменного тока. Проволочная петля вращается в магнитном поле, и когда петля вращается, индуцируется напряжение, которое перерезает силовые линии. Контактные кольца снимают индуцированное напряжение, заставляя ток течь через нагрузку.

Поскольку петля вращается через точки A и C (ниже), она параллельна магнитным линиям, поэтому напряжение не индуцируется. Когда он движется через точки B и D, он перпендикулярен линиям магнитного потока. В этот момент индуцируется максимальное напряжение.

AC против постоянного тока – Even Mix ™

Многие люди, читающие это, возможно, уже знают, что мощность, подаваемая по сети, – это переменный ток, сокращение от переменного тока. Однако солнечные элементы, батареи и топливные элементы производят другой тип электрического тока, называемый постоянным или постоянным током. Постоянный ток имеет положительные и отрицательные клеммы, как у батареи, где электроны движутся только в одном направлении, т. Е., от положительного к отрицательному. Независимо от того, что вы делаете, мощность постоянного тока будет течь только в этом направлении.

Что такое переменный ток (AC)?

Наши электростанции вырабатывают переменный или переменный ток. Используемая мощность переменного тока в США меняется 60 раз в секунду. Это означает, что положительный и отрицательный полюса чередуются несколько раз в секунду. В Великобритании и Европе он чередуется 50 раз в секунду. Вот почему мощность, доступная в нашей розетке, составляет 120 вольт, 60 циклов.

Основное преимущество, связанное с использованием переменного тока, состоит в том, что изменение напряжения относительно проще с помощью трансформатора. Хотя на первый взгляд это может показаться не таким уж большим, мы заверяем вас, что энергетические компании экономят много денег при передаче высокого напряжения на большие расстояния по линиям электропередачи.

Допустим, в Техасе есть электростанция, которая может производить миллион ватт энергии. Один из способов послать эту мощность (или передачу) – послать миллион ампер, но с одним вольт.Другой способ – послать миллион вольт на 1 ампер. Разница в том, что для 1 ампера требуется очень тонкий провод, и не так много энергии теряется в виде рассеивания тепла. С другой стороны, если энергетическая компания направит через провод миллион ампер, этот провод должен быть невероятно толстым.

Вот почему энергетические компании активно преобразуют постоянный ток, вырабатываемый солнечными батареями и турбинами, в высокое напряжение, например, в миллион вольт, понижают напряжение и упрощают передачу.Кроме того, 120 вольт относительно менее опасны. Сложнее убить человека с напряжением 120 вольт по сравнению с миллионом вольт, хотя большинство смертей можно предотвратить с помощью розеток GFCI в современных домах.

Что такое постоянный ток – мощность постоянного тока?

Постоянный ток (DC), как упоминалось ранее, течет линейно и может двигаться в любом другом направлении. Однако постоянный ток получают из многих источников, таких как топливные элементы, батареи и модифицированные генераторы переменного тока. Тем не менее, мы регулярно получаем питание постоянного тока из переменного тока с помощью выпрямителя в зарядных устройствах для смартфонов.Но это всего лишь один из примеров преобразования переменного тока в постоянный; в некоторых случаях это делается на промышленном уровне для различных целей.

Преимущество питания постоянного тока заключается в том, что оно является постоянным с точки зрения подачи напряжения, поэтому практически каждое электронное устройство, от наших телефонов до электродвигателей в электромобилях, полагается на питание постоянного тока. Подобно переменному току, трансформатор может использоваться для понижения (уменьшения) или повышения (увеличения) подаваемого напряжения в соответствии с приложением.

Однако не все электрические устройства используют постоянный ток.Бытовые приборы, такие как стиральные машины и лампы, используют переменный ток, который косвенно выходит из сети через розетку.

Неотъемлемая проблема постоянного тока состоит в том, что передавать его на большие расстояния сложно и опасно. Это одна из причин, по которой мощность переменного тока победила в так называемом соперничестве за электричество между Теслой и Эддисоном.

Почему у нас две энергосистемы?

Несмотря на то, что большая часть современной электроники, которую мы используем, работает на постоянном токе, из-за ее плавного хода и постоянного напряжения это было бы невозможно без переменного тока.Фактически, оба типа власти необходимы для современной жизни, в некоторых случаях один лучше другого, но в целом они оба равны.

Сегодня мощность переменного тока, безусловно, доминирует на мировом рынке электроэнергии. Почти каждая розетка в зданиях по всему миру перекачивает энергию переменного тока, и этот ток затем преобразуется в постоянный ток, если это необходимо прибору или гаджету. Как упоминалось ранее, постоянный ток может быть постоянным, но он не может перемещаться на большие расстояния от электростанций до зданий. Кроме того, генерировать переменный ток проще, чем постоянный, просто из-за того, как эти генераторы работают, что делает систему намного дешевле в эксплуатации по сравнению с тем, если бы мы переключили все на постоянный ток.Другими словами, кондиционер – это выгодно!

DC наиболее эффективен, когда приходит время устройствам накапливать электроэнергию, например батареям сотового телефона. Ноутбуки, смартфоны, фонарики, портативные генераторы и камеры видеонаблюдения, помимо прочего, зависят от источника постоянного тока. Фактически, 99,9% аккумуляторов заряжаются от сети после преобразования переменного тока в постоянный; это то, что делают наши зарядные устройства (преобразуют переменный ток в постоянный).

Однако это не единственный способ зарядки. Постоянный ток от внешнего аккумулятора также может заряжать аккумулятор сотового телефона; Другими словами, зарядка от постоянного тока к постоянному току вместо использования переменного тока.Однако, когда дело доходит до зарядки постоянным током, блок питания должен изменить свое напряжение в соответствии с входом заряжаемого устройства. Если ток не будет изменен на правильное напряжение и силу тока, электроника может подгореть.

AC Motors Vs. Двигатели постоянного тока

Двигатели постоянного тока

в основном используют угольные щетки, соединенные с коммутирующим кольцом, которое помогает переключать направление тока и полярность магнитного поля в якоре. Взаимодействие между фиксированными магнитами и катушкой (которая обычно вращается) заставляет двигатель вращаться.

Сейчас существуют различные типы двигателей постоянного тока; у вас есть бесщеточные типы и традиционные типы кистей. Срок службы щеточных двигателей составляет около 1500 часов, и они могут быть на сто часов менее долговечными при экстремальных нагрузках. При благоприятных условиях моторы могут работать дольше, но это бывает редко. Высокоскоростное вращение или скорость вращения ограничивается только коммутацией, поэтому обычно двигатель постоянного тока будет производить около 10 000 оборотов в минуту.

Причина, по которой двигатели постоянного тока предпочитают в современном мире, заключается в их высокой эффективности.Однако они имеют тенденцию терять часть своей эффективности из-за начального сопротивления в обмотке, вихревого тока и трения, связанного с щеткой.

Асинхронные двигатели

переменного тока работают с использованием серии катушек, которые управляются от сети переменного тока. Поле статора изначально создается посредством входного напряжения, а поле ротора создается полем статора.

Синхронный двигатель переменного тока может работать с прецизионной частотой питающей сети. Однако магнитное поле в двигателе создается с помощью тока через контактные кольца или даже постоянного магнита.Эти двигатели быстрее асинхронных двигателей, потому что скорость статора в основном зависит от скольжения двигателя.

Обычно двигатели переменного тока работают в пределах определенной кривой производительности. Обычно это максимальная эффективность двигателя переменного тока. За пределами кривой производительности эффективность резко упадет. Кроме того, вы должны учитывать, что двигатели переменного тока используют больше энергии для создания магнитного поля, которое в противном случае создается магнитом в двигателе постоянного тока, что делает двигатели переменного тока гораздо менее эффективными.Двигатели постоянного тока примерно на 30% эффективнее своих аналогов переменного тока, поэтому Even Mix ™ использует двигатели постоянного тока в наших смесителях.

Even Mix ™ использует лучшие двигатели постоянного тока

В Even Mix ™ мы остановились на использовании двигателей постоянного тока в наших машинах. Одна из наиболее важных причин заключается в том, что у них гораздо более высокий пусковой момент; их также можно запускать, останавливать, затем реверсировать и при необходимости регулировать скорость. Двигатели постоянного тока, которые мы используем, специально разработаны, чтобы выдерживать большие нагрузки, но их гораздо проще и дешевле регулировать, чем если бы мы выбрали двигатель переменного тока.

Мы используем электрические приводы постоянного тока, потому что они значительно легче и меньше, но могут обеспечивать более чем достаточную скорость и крутящий момент, чем необходимо. Кроме того, они потребляют гораздо меньше энергии, чем любой другой протестированный нами двигатель переменного тока.

Как профессионалы, разработавшие миксеры Even Mix ™, мы можем сказать вам по опыту, что это лучшие, самые мощные двигатели, которые можно купить за деньги, и при этом они самые эффективные. Вот почему наши миксеры прочные, но легкие и простые в использовании.

Электроэнергия бытовая – элементы, батареи, переменный ток, постоянный ток, 3 трехконтактные вилки, автоматический выключатель, предохранитель.

(dc) – постоянный ток

Элементы и батареи обеспечивают электрический ток, который всегда течет по цепи одинаковым прямым, это называется постоянным током (dc).

(ac) – переменный ток

В Великобритании электросеть подается с напряжением около 230 вольт, и подается как (переменный) или переменный ток.Это означает, что ток течет в одном направлении, а затем в другом по цепи. Ток постоянно меняет направление (чередуется), поэтому его называют (переменным) переменным током. В Великобритании частота электросети составляет 50 Гц , то есть 50 циклов в секунду.

Трехконтактный штекер.

Трехконтактный штекер содержит;

• Синий нейтральный провод, в котором напряжение около 0 вольт.
• Зелено-желтый провод заземления.
• Коричневый провод под напряжением, чередующийся между +230 вольт и -230 вольт.
• Предохранитель (слева на схеме).
• Зажим для кабеля в нижней части вилки для надежного закрепления проводов.

Предохранители

Наиболее распространенные номиналы предохранителей – 3A, 5A и 13A (электрическая плита может иметь предохранитель на 30A). Если величина тока, протекающего через предохранитель, превышает номинал предохранителя, провод внутри предохранителя нагревается и плавится, что отсоединяет токоведущий провод от прибора. Предохранители дешевы, но работают медленнее, чем автоматические выключатели.

Провода заземления

Приборы в металлическом корпусе заземляются заземляющим проводом. Некоторым приборам не требуется заземляющий провод, поскольку они имеют двойную изоляцию. Если возникает неисправность и заземляющий провод подключается к металлическому корпусу прибора, ток начинает течь по заземляющему проводу. Избыточный ток, протекающий через провод под напряжением, заставляет плавкий провод в предохранителе нагреваться и плавиться. Это отключает токоведущий провод и делает прибор безопасным.

Автоматический выключатель

Автоматические выключатели работают намного быстрее предохранителей, но они намного дороже.

Есть два типа;

• Автоматические выключатели остаточного тока (RCCB) , которые работают, обнаруживая разницу в токе между токоведущими и нейтральными проводами.
• Автоматические выключатели утечки на землю (ELCB) , которые обнаруживают, когда ток течет через заземляющий провод.

Осциллографы

Два элемента управления на осциллографе, которые нас интересуют:

• Y-усиление в вольтах на деление, 1 вольт на деление.
• Временная база по времени / делению, например 0,002 с / дел.

Вход подключен к земле ( ноль вольт, ) и развертка отключена. , осциллограмма – это точка в центре экрана.

3 В от батареи постоянного тока (усиление Y установлено на 1 В / дел, развертка выключена ), осциллограмма представляет собой точку, которая перемещается на 3 квадрата (деления) вверх.

Вход подключен к земле ( ноль вольт, ) и развертка включена , кривая отображается в виде горизонтальной линии в середине экрана.

3 В от батареи постоянного тока (усиление Y установлено на 1 В / дел, развертка включена), кривая отображается в виде горизонтальной линии на 3 квадрата выше середины.

3 В от источника питания переменного тока (усиление Y установлено на 1 В / дел, развертка отключена ), кривая отображается в виде вертикальной линии длиной 6 квадратов.

3 В от источника питания ac (усиление Y установлено на 1 В / дел, развертка 0,002 с / дел ), появляется синусоидальная кривая.

Пиковое напряжение (амплитуда) составляет 3 В.

Период времени (T) равен 8 квадратам x 0,002 = 0,016 с.

Мы можем вычислить частоту (f) в герцах (Гц), используя приведенное ниже уравнение;

f = 1 разделить на 0,016 = 62,5 Гц

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ – прикладное промышленное электричество

Важность электробезопасности

С помощью этого урока я надеюсь избежать распространенной ошибки, обнаруживаемой в учебниках по электронике, состоящей в игнорировании или недостаточном освещении темы электробезопасности.Я предполагаю, что тот, кто читает эту книгу, хотя бы мимолетно заинтересован в реальной работе с электричеством, и поэтому тема безопасности имеет первостепенное значение.

Еще одно преимущество включения подробного урока по электробезопасности – это практический контекст, который он устанавливает для основных понятий напряжения, тока, сопротивления и схемотехники. Чем более актуальной будет техническая тема, тем больше вероятность того, что студент обратит внимание и поймет. А что может быть важнее приложения для личной безопасности? Кроме того, поскольку электрическая энергия является повседневным явлением в современной жизни, почти каждый может ознакомиться с иллюстрациями, приведенными на таком уроке.Вы когда-нибудь задумывались, почему птиц не шокирует, когда они отдыхают на линиях электропередач? Читайте и узнайте!

Физиологические эффекты электричества

Большинство из нас испытали ту или иную форму электрического «шока», когда электричество заставляет наше тело испытывать боль или травму. Если нам повезет, степень этого переживания ограничится покалыванием или приступами боли от накопления статического электричества, разряженного через наши тела. Когда мы работаем с электрическими цепями, способными передавать большую мощность нагрузкам, поражение электрическим током становится гораздо более серьезной проблемой, а боль – наименее значимым результатом поражения электрическим током.

Поскольку электрический ток проходит через материал, любое противодействие току (сопротивлению) приводит к рассеиванию энергии, обычно в виде тепла. Это самый простой и понятный эффект воздействия электричества на живую ткань: ток заставляет ее нагреваться. Если количество выделяемого тепла достаточно, ткань может обжечься. Эффект носит физиологический характер, такой же, как и повреждение, вызванное открытым пламенем или другим высокотемпературным источником тепла, за исключением того, что электричество обладает способностью сжигать ткани под кожей жертвы, даже обжигая внутренние органы.

Как электрический ток влияет на нервную систему

Еще одно воздействие электрического тока на тело, возможно, наиболее опасное, касается нервной системы. Под «нервной системой» я имею в виду сеть особых клеток в организме, называемых нервными клетками или нейронами, которые обрабатывают и проводят множество сигналов, ответственных за регуляцию многих функций организма. Мозг, спинной мозг и сенсорные / двигательные органы в теле функционируют вместе, позволяя ему чувствовать, двигаться, реагировать, думать и запоминать.

Нервные клетки взаимодействуют друг с другом, действуя как «преобразователи», создавая электрические сигналы (очень малые напряжения и токи) в ответ на ввод определенных химических соединений, называемых нейротрансмиттерами , и высвобождая эти нейротрансмиттеры при стимуляции электрическими сигналами. Если электрический ток достаточной силы проходит через живое существо (человека или другое), его эффект будет состоять в том, чтобы подавлять крошечные электрические импульсы, обычно генерируемые нейронами, перегружая нервную систему и препятствуя тому, чтобы как рефлекторные, так и волевые сигналы могли действовать. задействовать мышцы.Мышцы, вызванные внешним (шоковым) током, непроизвольно сокращаются, и жертва ничего не может с этим поделать.

Эта проблема особенно опасна, если пострадавший касается руками проводника под напряжением. Мышцы предплечья, отвечающие за сгибание пальцев, как правило, лучше развиты, чем мышцы, отвечающие за разгибание пальцев, и поэтому, если оба набора мышц будут пытаться сокращаться из-за электрического тока, проводимого через руку человека, «сгибающие» мышцы выиграют, сжимая пальцы в кулак.Если проводник, подающий ток к пострадавшему, обращен к ладони его или ее руки, это сжимающее действие заставит руку крепко ухватиться за провод, тем самым ухудшив ситуацию, обеспечивая отличный контакт с проводом. Пострадавший совершенно не сможет отпустить проволоку.

С медицинской точки зрения это состояние непроизвольного сокращения мышц называется столбняком . Электрики, знакомые с этим эффектом поражения электрическим током, часто называют обездвиженную жертву поражения электрическим током «зависшей в цепи».Вызванный током столбняк можно прервать, только отключив ток через пострадавшего.

Даже когда ток прекращается, жертва не может восстановить произвольный контроль над своими мышцами в течение некоторого времени, поскольку химический состав нейротрансмиттера находится в беспорядке. Этот принцип был применен в устройствах «электрошокера», таких как электрошокеры, которые основаны на принципе мгновенного поражения жертвы высоковольтным импульсом, передаваемым между двумя электродами. Правильно нанесенный электрошокер временно (на несколько минут) обездвиживает жертву.

Однако электрический ток может воздействовать не только на скелетные мышцы жертвы электрошока. Мышца диафрагмы, контролирующая легкие, и сердце, которое само по себе является мышцей, также могут быть «заморожены» в состоянии столбняка электрическим током. Даже токи, слишком слабые для того, чтобы вызвать столбняк, часто способны перебивать сигналы нервных клеток настолько, что сердце не может биться должным образом, что приводит к состоянию, известному как фибрилляция . Фибриллирующее сердце скорее трепещет, чем бьется, и не может перекачивать кровь к жизненно важным органам тела.В любом случае смерть от удушья и / или остановки сердца обязательно наступит из-за достаточно сильного электрического тока, проходящего через тело. По иронии судьбы, медицинский персонал использует сильный разряд электрического тока, прикладываемый к груди жертвы, чтобы «подтолкнуть» фибриллирующее сердце к нормальному ритму биений.

Эта последняя деталь подводит нас к другой опасности поражения электрическим током, свойственной коммунальным энергосистемам. Хотя наше первоначальное исследование электрических цепей будет сосредоточено почти исключительно на постоянном токе (постоянный ток или электричество, которое движется в непрерывном направлении в цепи), современные энергетические системы используют переменный ток или переменный ток.Технические причины такого предпочтения переменного тока перед постоянным током в энергосистемах не имеют отношения к этому обсуждению, но особые опасности каждого вида электроэнергии очень важны для темы безопасности.

Воздействие переменного тока на организм во многом зависит от частоты. Низкочастотный (от 50 до 60 Гц) переменный ток используется в домашних хозяйствах США (60 Гц) и Европы (50 Гц); он может быть опаснее высокочастотного переменного тока и в 3-5 раз опаснее постоянного тока того же напряжения и силы тока. Низкочастотный переменный ток вызывает длительное сокращение мышц (тетанию), которое может прижать руку к источнику тока, продлевая воздействие.Постоянный ток, скорее всего, вызовет одиночное судорожное сокращение, которое часто заставляет жертву отойти от источника тока.

Переменный характер

AC имеет большую тенденцию приводить нейроны кардиостимулятора в состояние фибрилляции, тогда как DC имеет тенденцию просто останавливать сердце. Как только ток разряда прекращается, у «замороженного» сердца больше шансов восстановить нормальный ритм сердечных сокращений, чем у фибриллирующего сердца. Вот почему работает «дефибриллирующее» оборудование, используемое врачами скорой помощи: разряд тока, подаваемого дефибриллятором, является постоянным, что останавливает фибрилляцию и дает сердцу шанс восстановиться.

В любом случае электрические токи, достаточно высокие, чтобы вызвать непроизвольное мышечное действие, опасны, и их следует избегать любой ценой. В следующем разделе мы рассмотрим, как такие токи обычно входят в тело и выходят из него, а также рассмотрим меры предосторожности против таких случаев.

• Электрический ток может вызвать глубокие и серьезные ожоги тела из-за рассеивания мощности через электрическое сопротивление тела.
• Столбняк – это состояние, при котором мышцы непроизвольно сокращаются из-за прохождения внешнего электрического тока через тело.Когда непроизвольное сокращение мышц, управляющих пальцами, приводит к тому, что жертва не может отпустить проводник, находящийся под напряжением, жертва считается «замороженной в цепи».
• Диафрагма (легкие) и сердечные мышцы одинаково подвержены воздействию электрического тока. Даже токи, слишком слабые, чтобы вызвать столбняк, могут быть достаточно сильными, чтобы мешать работе нейронов кардиостимулятора, заставляя сердце трепетать, а не сильно биться.
• Постоянный ток (DC) с большей вероятностью вызовет столбняк в мышцах, чем переменный ток (AC), поэтому постоянный ток с большей вероятностью «заморозит» жертву в случае шока.Однако переменный ток с большей вероятностью вызовет фибрилляцию сердца жертвы, что является более опасным состоянием для жертвы после прекращения действия электрического тока.

Электричество требует полного пути (цепи) для непрерывного потока. Вот почему удар, полученный от статического электричества, является только мгновенным толчком: течение тока обязательно кратковременно, когда статические заряды уравниваются между двумя объектами. Подобные шоки самоограниченной продолжительности редко бывают опасными.

Без двух точек контакта на теле для входа и выхода тока, соответственно, опасность поражения электрическим током отсутствует. Вот почему птицы могут спокойно отдыхать на высоковольтных линиях электропередачи, не подвергаясь электрошоку: они контактируют с цепью только в одной точке.

Рис. 1.1

Для того, чтобы ток протекал по проводнику, должно присутствовать напряжение, которое его мотивирует. Напряжение, как вы должны помнить, всегда составляет относительно двух точек . Нет такой вещи, как напряжение «на» или «в» одной точке цепи, и поэтому птица, контактирующая с одной точкой в ​​вышеуказанной цепи, не имеет напряжения, приложенного к ее телу, чтобы установить ток через нее.Да, хотя они опираются на и две опоры , обе ступни касаются одного и того же провода, что делает их электрически общими . С точки зрения электричества, обе птичьи лапы соприкасаются с одной и той же точкой, поэтому между ними нет напряжения, которое могло бы стимулировать ток через тело птицы.

Это может привести к мысли, что невозможно получить поражение электрическим током, прикоснувшись только к одному проводу. Как птицы, если мы будем касаться только одного провода за раз, мы будем в безопасности, верно? К сожалению, это не так.В отличие от птиц, при контакте с «живым» проводом люди обычно стоят на земле. Часто одна сторона энергосистемы будет намеренно подключена к заземлению, и поэтому человек, касающийся одного провода, фактически устанавливает контакт между двумя точками в цепи (провод и заземление):

Рисунок 1.2

Значок земли представляет собой набор из трех горизонтальных полос уменьшающейся ширины, расположенных в нижнем левом углу показанной схемы, а также у ступни человека, подвергающегося электрошоку.В реальной жизни заземление энергосистемы представляет собой какой-то металлический проводник, закопанный глубоко в землю для обеспечения максимального контакта с землей. Этот проводник электрически подключен к соответствующей точке соединения в цепи толстым проводом. Заземление жертвы осуществляется через ноги, которые касаются земли.

В этот момент в уме ученика обычно возникает несколько вопросов:

• Если наличие точки заземления в цепи обеспечивает легкую точку контакта для кого-то, чтобы получить удар током, зачем вообще она в цепи? Разве схема без заземления не была бы безопаснее?
• Человек, которого шокирует, вероятно, не ходит босиком.Если резина и ткань являются изоляционными материалами, то почему их обувь не защищает их, предотвращая образование цепи?
• Насколько хорошим проводником может быть грязь ? Если вы можете быть поражены током, протекающим через землю, почему бы не использовать землю в качестве проводника в наших силовых цепях?

В ответ на первый вопрос, наличие преднамеренной точки «заземления» в электрической цепи предназначено для обеспечения того, чтобы одна сторона была безопасной для контакта.Обратите внимание, что если бы наша жертва на приведенной выше диаграмме коснулась нижней стороны резистора, ничего бы не произошло, даже если бы их ноги все еще касались земли:

Рисунок 1.3

Поскольку нижняя сторона схемы надежно соединена с землей через точку заземления в нижнем левом углу схемы, нижний проводник схемы выполнен с общим электрическим соединением , и заземлением. Поскольку между электрически общими точками не может быть напряжения, на человека, контактирующего с нижним проводом, не будет напряжения, и они не получат удара током.По той же причине провод, соединяющий цепь с заземляющим стержнем / пластинами, обычно остается оголенным (без изоляции), так что любой металлический объект, о который он задевает, будет электрически общим с землей.

Заземление цепи гарантирует, что по крайней мере одна точка в цепи будет безопасна для прикосновения. Но как насчет того, чтобы оставить цепь полностью незаземленной? Разве это не сделало бы человека, касающегося только одного провода, таким же безопасным, как птица, сидящая только на одном? В идеале да. Практически нет.Посмотрите, что происходит без земли:

Рисунок 1.4

Несмотря на то, что ноги человека все еще соприкасаются с землей, любая точка в цепи должна быть безопасной для прикосновения. Поскольку не существует полного пути (цепи), проходящего через тело человека от нижней стороны источника напряжения к верхней, нет возможности установить ток через человека. Однако все это может измениться из-за случайного заземления, такого как ветвь дерева, касающаяся линии электропередачи и обеспечивающая соединение с землей.Такое случайное соединение проводника энергосистемы с землей (землей) называется замыканием на землю .

Рисунок 1.5

Замыкания на землю

Замыкания на землю могут быть вызваны многими причинами, в том числе скоплением грязи на изоляторах линий электропередач (создание пути грязной воды для тока от проводника к полюсу и к земле во время дождя), проникновением грунтовых вод в подземные проводники линии электропередачи. , и птицы, приземляющиеся на линии электропередач, перемыкая линию к полюсу своими крыльями.Учитывая множество причин замыканий на землю, они, как правило, непредсказуемы. В случае с деревьями никто не может гарантировать , с какой проволокой могут касаться их ветви. Если бы дерево задело верхний провод в цепи, это сделало бы верхний провод безопасным для прикосновения, а нижний опасным – как раз противоположность предыдущему сценарию, когда дерево касается нижнего провода:

Рисунок 1.6

Когда ветвь дерева соприкасается с верхним проводом, этот провод становится заземленным проводом в цепи, электрически общим с заземлением.Следовательно, между этим проводом и землей нет напряжения, а есть полное (высокое) напряжение между нижним проводом и землей. Как упоминалось ранее, ветви деревьев являются лишь одним потенциальным источником замыканий на землю в энергосистеме. Рассмотрим незаземленную систему электропитания без соприкосновения деревьев с деревьями, но на этот раз с двумя людьми, касающимися отдельных проводов:

Рис. 1.7

Когда каждый человек стоит на земле и соприкасается с разными точками цепи, путь для электрического тока проходит через одного человека, через землю и через другого человека.Несмотря на то, что каждый человек думает, что он в безопасности, только коснувшись одной точки в цепи, их совместные действия создают смертельный сценарий. Фактически, один человек действует как замыкание на землю, что делает его небезопасным для другого человека. Именно поэтому незаземленные энергосистемы опасны: напряжение между любой точкой цепи и землей (землей) непредсказуемо, потому что замыкание на землю может возникнуть в любой точке цепи в любое время. Единственный персонаж, который гарантированно будет в безопасности в этих сценариях, – это птица, которая вообще не связана с землей! Надежно подключив обозначенную точку цепи к заземлению («заземлив» цепь), по крайней мере, безопасность может быть обеспечена в этой точке.Это большая гарантия безопасности, чем полное отсутствие заземления.

Отвечая на второй вопрос, обувь с резиновой подошвой или действительно обеспечивает некоторую электрическую изоляцию, чтобы помочь защитить кого-то от проведения электрического тока через ступни. Однако наиболее распространенные конструкции обуви не являются электрически «безопасными», поскольку их подошва слишком тонкая и не из подходящего материала. Кроме того, любая влага, грязь или токопроводящие соли из пота тела на поверхности подошвы или проникающие через нее могут поставить под угрозу ту небольшую изоляционную ценность, которая должна была изначально иметь обувь.Есть обувь, специально предназначенная для опасных электромонтажных работ, а также толстые резиновые коврики, на которых можно стоять во время работы с цепями под напряжением, но эти специальные детали должны быть в абсолютно чистом и сухом состоянии, чтобы быть эффективными. Достаточно сказать, что обычной обуви недостаточно, чтобы гарантировать защиту от поражения электрическим током от электросети.

Исследования контактного сопротивления между частями человеческого тела и точками контакта (например, с землей) показывают широкий диапазон цифр (информацию об источнике этих данных см. В конце главы):

• Контакт для рук или ног, с резиновой изоляцией: обычно 20 МОм.
• Контакт ступни через кожаную подошву обуви (сухой): от 100 кОм до 500 кОм
• Контакт ступни через кожаную подошву обуви (мокрый): от 5 кОм до 20 кОм

Как видите, резина не только является гораздо лучшим изоляционным материалом, чем кожа, но и присутствие воды в пористом веществе, таком как кожа , значительно снижает электрическое сопротивление.

Отвечая на третий вопрос, грязь – не очень хороший проводник (по крайней мере, когда она сухая!). У него слишком плохой проводник, чтобы поддерживать постоянный ток для питания нагрузки.Однако, как мы увидим в следующем разделе, требуется очень мало тока, чтобы ранить или убить человека, поэтому даже плохой проводимости грязи достаточно, чтобы обеспечить путь для смертельного тока при наличии достаточного напряжения, как обычно находится в энергосистемах.

Некоторые шлифованные поверхности лучше изолируют, чем другие. Например, асфальт на масляной основе имеет гораздо большее сопротивление, чем большинство видов грязи или камней. Бетон, с другой стороны, имеет довольно низкое сопротивление из-за внутреннего содержания воды и электролита (проводящего химического вещества).

• Поражение электрическим током может произойти только при контакте между двумя точками цепи; когда на тело жертвы подается напряжение.
Цепи питания
• обычно имеют обозначенную точку, которая «заземлена»: прочно подключенная к металлическим стержням или пластинам, погруженным в грязь, чтобы гарантировать, что одна сторона цепи всегда находится под потенциалом земли (нулевое напряжение между этой точкой и землей).
• Замыкание на землю – это случайное соединение проводника цепи с землей (землей).
• Специальная изолированная обувь и коврики предназначены для защиты людей от ударов через заземление, но даже эти части снаряжения должны быть в чистом, сухом состоянии, чтобы быть эффективными. Обычная обувь недостаточно хороша, чтобы обеспечить защиту от ударов, изолируя ее владельца от земли.
• Хотя грязь – плохой проводник, она может проводить достаточно тока, чтобы ранить или убить человека.

Распространенная фраза в отношении электробезопасности звучит примерно так: « Убивает не напряжение, а ток ! ”Хотя в этом есть доля правды, об опасности поражения электрическим током нужно понимать больше, чем эта простая пословица.Если бы напряжение не представляло опасности, никто бы никогда не распечатал и не вывесил надписи: ОПАСНО – ВЫСОКОЕ НАПРЯЖЕНИЕ!

Принцип «убивает текущее» по сути верен. Это электрический ток, который сжигает ткани, замораживает мышцы и вызывает фибрилляцию сердца. Однако электрический ток не возникает сам по себе: должно быть доступное напряжение, чтобы побудить ток протекать через жертву. Тело человека также оказывает сопротивление току, что необходимо учитывать.

Взяв закон Ома для напряжения, тока и сопротивления и выразив его через ток для заданных напряжения и сопротивления, мы получим следующее уравнение:

[латекс] \ textbf {закон Ома} [/ латекс]

[латекс] Ток = \ frac {Напряжение} {Сопротивление} [/ латекс] [латекс] I = \ frac {E} {R} [/ латекс]

Величина тока, протекающего через тело, равна величине напряжения, приложенного между двумя точками этого тела, деленному на электрическое сопротивление, оказываемое телом между этими двумя точками.Очевидно, что чем больше напряжения доступно для протекания тока, тем легче он будет проходить через любое заданное сопротивление. Следовательно, существует опасность высокого напряжения, которое может генерировать ток, достаточный для получения травмы или смерти. И наоборот, если тело имеет более высокое сопротивление, меньший ток будет протекать при любом заданном напряжении. Насколько опасно напряжение, зависит от общего сопротивления цепи, препятствующего прохождению электрического тока.

Сопротивление тела не является фиксированной величиной.Это варьируется от человека к человеку и время от времени. Существует даже метод измерения содержания жира в организме, основанный на измерении электрического сопротивления между пальцами рук и ног. Различное процентное содержание жира в организме обеспечивает разное сопротивление: одна переменная влияет на электрическое сопротивление в организме человека. Чтобы методика работала точно, человек должен регулировать потребление жидкости за несколько часов до теста, что указывает на то, что гидратация тела является еще одним фактором, влияющим на электрическое сопротивление тела.

Сопротивление тела также варьируется в зависимости от того, как происходит контакт с кожей: от руки к руке, от руки к ноге, от ступни к ступне, от руки к локтю и т. Д. Пот, богатый солью и минералами. , являясь жидкостью, является отличным проводником электричества. То же самое и с кровью с таким же высоким содержанием проводящих химикатов. Таким образом, контакт с проводом потной рукой или открытой раной будет оказывать гораздо меньшее сопротивление току, чем контакт с чистой сухой кожей.

Измеряя электрическое сопротивление чувствительным измерителем, я измеряю примерно 1 миллион Ом (1 МОм) на руках, держась за металлические щупы измерителя между пальцами.Измеритель показывает меньшее сопротивление, когда я крепко сжимаю щупы, и большее сопротивление, когда я держу их свободно. Я сижу за компьютером и печатаю эти слова, мои руки чистые и сухие. Если бы я работал в жаркой, грязной промышленной среде, сопротивление между моими руками, вероятно, было бы намного меньше, представляя меньшее сопротивление смертельному току и большую угрозу поражения электрическим током.

Насколько опасен электрический ток?

Ответ на этот вопрос также зависит от нескольких факторов.Химический состав тела человека оказывает значительное влияние на то, как электрический ток влияет на человека. Некоторые люди очень чувствительны к току, испытывая непроизвольное сокращение мышц из-за ударов статического электричества. Другие могут получить большие искры от разряда статического электричества и почти не почувствовать его, не говоря уже о мышечном спазме. Несмотря на эти различия, с помощью тестов были разработаны приблизительные руководящие принципы, которые показывают, что для проявления вредных эффектов требуется очень небольшой ток (опять же, информацию об источнике этих данных см. В конце главы).Все текущие значения даны в миллиамперах (миллиампер равен 1/1000 ампер):

ТЕЛО ВЛИЯНИЕ	МУЖЧИНЫ / ЖЕНЩИНЫ	ПРЯМОЙ ТОК (DC)	60 Гц	100 кГц
Легкое ощущение под рукой	Мужчины	1,0 мА	0,4 мА	7 мА
	Женщины	0,6 мА	0,3 мА	5 мА
Порог боли	Мужчины	5.2 мА	1,1 мА	12 мА
	Женщины	3,5 мА	0,7 мА	8 мА
Болезненный, но произвольный контроль мышц сохраняется	Мужчины	62 мА	9 мА	55 мА
	Женщины	41 мА	6 мА	37 мА
Болезненно, провода не отпускаются	Мужчины	76 мА	16 мА	75 мА
	Женщины	60 мА	15 мА	63 мА
Сильная боль, затрудненное дыхание	Мужчины	90 мА	23 мА	94 мА
	Женщины	60 мА	15 мА	63 мА
Возможная фибрилляция сердца через 3 секунды	Мужчины и женщины		500 мА	100 мА

«Гц» означает блок Гц .Это мера того, насколько быстро меняется переменный ток, иначе известный как частота . Таким образом, столбец цифр, обозначенный «60 Гц переменного тока», относится к току, который изменяется с частотой 60 циклов (1 цикл = период времени, когда ток течет в одном направлении, а затем в другом) в секунду. Последний столбец, обозначенный «10 кГц переменного тока», относится к переменному току, который совершает десять тысяч (10 000) возвратно-поступательных циклов каждую секунду.

Имейте в виду, что эти цифры являются приблизительными, поскольку люди с разным химическим составом тела могут реагировать по-разному.Было высказано предположение, что ток через грудную клетку всего 17 мА переменного тока достаточно, чтобы вызвать фибрилляцию у человека при определенных условиях. Большинство наших данных относительно индуцированной фибрилляции получены в результате испытаний на животных. Очевидно, что проводить тесты индуцированной фибрилляции желудочков на людях непрактично, поэтому имеющиеся данные отрывочны. О, и если вам интересно, я понятия не имею, почему женщины, как правило, более восприимчивы к электрическому току, чем мужчины! Предположим, я положил руки на клеммы источника переменного напряжения с частотой 60 Гц (60 циклов в секунду).Какое напряжение необходимо для этого состояния чистой, сухой кожи, чтобы получить ток в 20 миллиампер (достаточно, чтобы я не мог отпустить источник напряжения)? Мы можем использовать закон Ома, чтобы определить это:

[латекс] E = IR [/ латекс]

[латекс] E = (20 мА) (1 M \ Omega) [/ латекс]

[латекс] \ textbf {E = 20 000 вольт или 20 кВ} [/ латекс]

Имейте в виду, что это «лучший случай» (чистая, сухая кожа) с точки зрения электробезопасности, и что это значение напряжения представляет собой величину, необходимую для индукции столбняка.Чтобы вызвать болезненный шок, потребуется гораздо меньше! Кроме того, имейте в виду, что физиологические эффекты любой конкретной силы тока могут значительно отличаться от человека к человеку, и что эти расчеты являются приблизительными оценками , всего лишь .

Обрызгав пальцы водой, чтобы имитировать пот, я смог измерить сопротивление рук в руках всего 17000 Ом (17 кОм). Имейте в виду, что это касается только одного пальца каждой руки, касающегося тонкой металлической проволоки. Пересчитав напряжение, необходимое для возникновения тока в 20 мА, мы получим эту цифру:

[латекс] E = IR [/ латекс]

[латекс] E = (20 мА) (17 кОм) [/ латекс]

[латекс] \ textbf {E = 340 V} [/ латекс]

В этих реальных условиях потребуется всего 340 вольт потенциала от одной моей руки к другой, чтобы вызвать ток 20 миллиампер.Тем не менее, все же возможно получить смертельный удар от меньшего напряжения, чем это. При условии значительно более низкого сопротивления тела, увеличенного за счет контакта с кольцом (полоса золота, обернутая по окружности пальца, обеспечивает отличную точку контакта для поражения электрическим током) или полный контакт с большим металлическим предметом, таким как труба или металл рукоятки инструмента сопротивление корпуса может упасть до 1000 Ом (1 кОм), что приведет к тому, что даже более низкое напряжение может представлять потенциальную опасность.

[латекс] E = IR [/ латекс]

[латекс] E = (20 мА) (1 кОмега) [/ латекс]

[латекс] \ textbf {E = 20 V} [/ латекс]

Обратите внимание, что в этом состоянии 20 вольт достаточно, чтобы произвести ток в 20 миллиампер через человека; достаточно, чтобы вызвать столбняк. Помните, было высказано предположение, что сила тока всего 17 миллиампер может вызвать фибрилляцию желудочков (сердца). При сопротивлении рукопашной в 1000 Ом для создания этого опасного состояния потребуется всего 17 вольт.

[латекс] E = IR [/ латекс]
[латекс] E = (17 мА) (1 кВт) [/ латекс]
[латекс] \ textbf {E = 17 В} [/ латекс]

Семнадцать вольт – это не очень много для электрических систем. Конечно, это «наихудший» сценарий с напряжением переменного тока 60 Гц и отличной проводимостью тела, но он действительно показывает, насколько низкое напряжение может представлять серьезную угрозу при определенных условиях.

Условия, необходимые для создания сопротивления тела 1000 Ом, не должны быть такими экстремальными, как то, что было представлено (потная кожа при контакте с золотым кольцом).Сопротивление тела может уменьшаться при приложении напряжения (особенно если столбняк заставляет пострадавшего крепче держать проводник), так что при постоянном напряжении удар может усилиться после первого контакта. То, что начинается как легкий шок – ровно настолько, чтобы «заморозить» жертву, чтобы она не могла отпустить ее, может перерасти в нечто достаточно серьезное, чтобы убить ее, поскольку сопротивление их тела уменьшается, а сила тока соответственно увеличивается.

Исследования предоставили приблизительный набор цифр для электрического сопротивления точек контакта человека в различных условиях:

Ситуация	Сухой	мокрый
Проволока касалась пальцем	40 000 Ом – 1 000 000 Ом	4000 Ом – 15000 Ом
Проволока в руке	15000 Ом – 50 000 Ом	3000 Ом – 5000 Ом
Ручные плоскогубцы по металлу	5,000 Ом – 10,000 Ом	1000 Ом – 3000 Ом
Контакт ладонью	3000 Ом – 8000 Ом	1000 Ом – 2000 Ом
1.5-дюймовая металлическая труба с захватом одной рукой	1000 Ом – 3000 Ом	500 Ом – 1500 Ом
1,5-дюймовая металлическая труба с захватом двумя руками	500 Ом – 1500 кОм	250 Ом – 750 Ом
Рука погружена в проводящую жидкость		200 Ом – 500 Ом
Нога погружена в проводящую жидкость		100 Ом – 300 Ом

Обратите внимание на значения сопротивления для двух состояний с 1.5-дюймовая металлическая труба. Сопротивление, измеренное при захвате трубы двумя руками, составляет ровно половину сопротивления, когда одна рука держит трубу.

Рисунок 1.8

Двумя руками площадь контакта с телом вдвое больше, чем с одной рукой. Это важный урок: электрическое сопротивление между любыми контактирующими объектами уменьшается с увеличением площади контакта при прочих равных условиях. Если держать трубу двумя руками, ток имеет два параллельных путей, по которым течет от трубы к телу (или наоборот).

Рис. 1.9.

Как мы увидим в более поздней главе, параллельных цепей всегда приводят к меньшему общему сопротивлению, чем любой отдельный путь, рассматриваемый отдельно.

В промышленности 30 вольт обычно считается консервативным пороговым значением для опасного напряжения. Осторожный человек должен рассматривать любое напряжение выше 30 вольт как опасное, не полагаясь на нормальное сопротивление тела для защиты от поражения электрическим током. Тем не менее, при работе с электричеством все же отличной идеей является держать руки чистыми и сухими и снимать все металлические украшения.Даже при более низком напряжении металлические украшения могут представлять опасность, поскольку проводят ток, достаточный для ожога кожи, при контакте между двумя точками в цепи. Металлические кольца, в частности, были причиной более чем нескольких ожогов пальцев из-за замыкания между точками в низковольтной и сильноточной цепи.

Кроме того, напряжение ниже 30 может быть опасным, если его достаточно, чтобы вызвать неприятное ощущение, которое может вызвать вздрагивание и случайное соприкосновение с более высоким напряжением или другой опасностью.Я вспоминаю, как однажды жарким летним днем ​​работал над автомобилем. На мне были шорты, моя голая нога касалась хромового бампера автомобиля, когда я затягивал контакты аккумулятора. Когда я прикоснулся металлическим ключом к положительной (незаземленной) стороне 12-вольтовой батареи, я почувствовал покалывание в том месте, где моя нога касалась бампера. Сочетание плотного контакта с металлом и моей вспотевшей кожи позволило почувствовать шок всего лишь при напряжении 12 вольт.

К счастью, ничего плохого не произошло, но если бы двигатель работал и удар ощущался в моей руке, а не ноге, я мог бы рефлекторно толкнуть руку на пути вращающегося вентилятора или уронить металлический ключ на клеммы аккумулятора (производя большой ток через гаечный ключ с большим количеством сопутствующих искр).Это иллюстрирует еще один важный урок, касающийся электробезопасности; этот электрический ток сам по себе может быть косвенной причиной травмы, заставляя вас подпрыгивать или спазмировать части вашего тела в опасную для вас сторону.

Ток, проходящий через человеческое тело, имеет значение, насколько он опасен. Ток будет влиять на все мышцы, встречающиеся на его пути, а поскольку мышцы сердца и легких (диафрагмы), вероятно, являются наиболее важными для выживания, токи, проходящие через грудную клетку, являются наиболее опасными.Это делает путь электрического тока из рук в руки очень вероятным способом получения травм и летального исхода.

Во избежание подобных ситуаций рекомендуется работать с цепями под напряжением, находящимися под напряжением, только одной рукой, а вторую руку держать в кармане, чтобы случайно ни к чему не прикоснуться. Конечно, всегда безопаснее работать в цепи, когда она отключена, но это не всегда практично или возможно. При работе одной рукой, как правило, предпочтение отдается правой руке по двум причинам: большинство людей правши (что обеспечивает дополнительную координацию при работе), а сердце обычно находится слева от центра в грудной полости.

Для левшей этот совет может быть не лучшим. Если такой человек недостаточно скоординирован с правой рукой, он может подвергнуть себя большей опасности, используя ту руку, с которой ему меньше всего комфортно, даже если электрический ток, протекающий через эту руку, может представлять большую опасность для его сердца. Относительная опасность между сотрясением одной рукой или другой, вероятно, меньше, чем опасность работы с менее чем оптимальной координацией, поэтому выбор руки для работы лучше всего оставить на усмотрение человека.

Лучшая защита от ударов цепи под напряжением – это сопротивление, а сопротивление может быть добавлено к телу с помощью изолированных инструментов, перчаток, обуви и другого снаряжения. Ток в цепи является функцией доступного напряжения, деленного на общее сопротивление на пути потока. Как мы рассмотрим более подробно позже в этой книге, сопротивления имеют аддитивный эффект, когда они сложены так, что ток течет только по одному пути:

. Рисунок 1.10

Человек, находящийся в прямом контакте с источником напряжения: ток ограничен только сопротивлением тела.

[латекс] I = \ frac {E} {R_ {boot}} [/ латекс]

Теперь мы рассмотрим эквивалентную схему для человека в изолированных перчатках и ботинках:

Рисунок 1.11

Лицо в изоляционных перчатках и сапогах;

Ток теперь ограничен сопротивлением цепи:

[латекс] I = \ frac {E} {R_ {glove} + R_ {body} + R_ {boot} +} [/ latex]

Поскольку электрический ток должен проходить через ботинок и корпус и перчатку, чтобы замкнуть цепь обратно к батарее, общая сумма (, сумма ) этих сопротивлений противодействует протеканию тока в большей степени, чем любое другое. сопротивлений рассматривается индивидуально.

Безопасность – одна из причин, по которой электрические провода обычно покрывают пластиковой или резиновой изоляцией: чтобы значительно увеличить сопротивление между проводником и тем, кто или что-либо может с ним контактировать. К сожалению, было бы непомерно дорого изолировать проводники линии электропередач из-за недостаточной изоляции для обеспечения безопасности в случае случайного контакта. Таким образом, безопасность обеспечивается за счет того, что эти стропы должны находиться достаточно далеко вне досягаемости, чтобы никто не мог случайно их коснуться.

Если возможно, отключите питание цепи перед выполнением каких-либо работ с ней.Вы должны обезопасить все источники вредной энергии, прежде чем систему можно будет считать безопасной для работы. В промышленности обеспечение безопасности цепи, устройства или системы в этом состоянии обычно называется переводом в состояние с нулевой энергией . В центре внимания этого урока, конечно же, электробезопасность. Однако многие из этих принципов применимы и к неэлектрическим системам.

• Вред для тела зависит от силы электрического тока. Более высокое напряжение позволяет производить более высокие и опасные токи.Сопротивление противостоит току, поэтому высокое сопротивление является хорошей защитой от ударов.
• Обычно считается, что любое напряжение выше 30 может создавать опасные ударные токи. Металлические украшения определенно плохо носить при работе с электрическими цепями. Кольца, ремешки для часов, ожерелья, браслеты и другие подобные украшения обеспечивают отличный электрический контакт с вашим телом и сами могут проводить ток, достаточный для возникновения ожогов кожи даже при низком напряжении.
• Низкое напряжение может быть опасным, даже если оно слишком низкое, чтобы напрямую вызвать поражение электрическим током.Их может быть достаточно, чтобы напугать жертву, заставив ее отпрянуть и коснуться чего-то более опасного в непосредственной близости.
• Когда необходимо работать с «живым» контуром, лучше всего выполнять работу одной рукой, чтобы предотвратить смертельный путь электрического тока из рук в руки (через грудную клетку).
• Если возможно, отключите питание цепи перед выполнением каких-либо работ с ней.

При работе с оборудованием отключите все источники питания перед выполнением любых работ.В промышленности удаление этих источников питания из схемы, устройства или системы обычно называется переводом в состояние с нулевой энергией . В центре внимания этого урока, конечно же, электробезопасность. Однако многие из этих принципов применимы и к неэлектрическим системам.

Обеспечение безопасности чего-либо в состоянии нулевой энергии означает избавление от любого вида потенциальной или накопленной энергии, включая, помимо прочего:

• Опасное напряжение
• Давление пружины
• Гидравлическое давление (жидкость)
• Пневматическое (воздушное) давление
• Подвес
• Химическая энергия (легковоспламеняющиеся или иным образом реагирующие вещества)
• Атомная энергия (радиоактивные или делящиеся вещества)

Напряжение по своей природе является проявлением потенциальной энергии.В первой главе я даже использовал приподнятую жидкость в качестве аналогии для потенциальной энергии напряжения, имеющей способность (потенциал) производить ток (поток), но не обязательно осознавая этот потенциал, пока не будет установлен подходящий путь для потока. и сопротивление потоку преодолевается. Пара проводов с высоким напряжением между ними не выглядит и не кажется опасной, даже если между ними содержится достаточно потенциальной энергии, чтобы протолкнуть смертоносное количество тока через ваше тело. Несмотря на то, что это напряжение в настоящее время ничего не делает, у него есть потенциал, и этот потенциал необходимо нейтрализовать, прежде чем можно будет физически контактировать с этими проводами.

Все правильно спроектированные схемы имеют механизмы отключения для снятия напряжения в цепи. Иногда эти «разъединения» служат двойной цели: автоматически размыкаются в условиях чрезмерного тока, и в этом случае мы называем их «автоматическими выключателями». В других случаях выключатели-разъединители представляют собой устройства с ручным управлением без автоматической функции. В любом случае они существуют для вашей защиты и должны использоваться должным образом. Обратите внимание, что устройство отключения должно быть отдельно от обычного выключателя, используемого для включения и выключения устройства.Это предохранительный выключатель, который должен использоваться только для защиты системы в состоянии нулевого потребления энергии:

Рисунок 1.12

Когда разъединитель находится в «разомкнутом» положении, как показано (нет непрерывности), цепь разомкнута, и ток не будет. На нагрузке будет нулевое напряжение, а полное напряжение источника будет падать на разомкнутые контакты выключателя. Обратите внимание, что в нижнем проводе цепи нет необходимости в размыкающем выключателе. Поскольку эта сторона цепи надежно соединена с землей (землей), она электрически является общей с землей, и ее лучше оставить таким образом.Для максимальной безопасности персонала, работающего с нагрузкой этой цепи, можно установить временное заземление на верхней стороне нагрузки, чтобы исключить падение напряжения на нагрузке:

Рисунок 1.13

При наличии временного заземляющего соединения обе стороны проводки нагрузки соединяются с землей, обеспечивая нулевое состояние энергии на нагрузке.

Поскольку заземление с обеих сторон нагрузки электрически эквивалентно короткому замыканию через нагрузку с помощью провода, это еще один способ достижения той же цели максимальной безопасности:

Рисунок 1.14

В любом случае обе стороны нагрузки будут электрически общими с землей, с учетом отсутствия напряжения (потенциальной энергии) между обеими сторонами нагрузки и землей, на которой стоят люди. Этот метод временного заземления проводов в обесточенной энергосистеме очень распространен при техническом обслуживании систем распределения электроэнергии высокого напряжения.

Еще одним преимуществом этой меры предосторожности является защита от возможности включения размыкающего переключателя (включения, чтобы обеспечить непрерывность цепи), когда люди все еще контактируют с нагрузкой.Временный провод, подключенный к нагрузке, создавал бы короткое замыкание, когда выключатель был замкнут, немедленно отключая любые устройства защиты от перегрузки по току (автоматические выключатели или предохранители) в цепи, что снова отключает питание. Если это произойдет, разъединитель вполне может получить повреждение, но рабочие на нагрузке находятся в безопасности.

Здесь было бы хорошо упомянуть, что устройства максимального тока не предназначены для защиты от поражения электрическим током.Скорее, они существуют исключительно для защиты проводников от перегрева из-за чрезмерных токов. Только что описанные временные закорачивающие провода действительно могут вызвать «срабатывание» любых устройств перегрузки по току в цепи, если выключатель должен быть замкнут, но следует понимать, что защита от поражения электрическим током не является предполагаемой функцией этих устройств. Их основная функция будет просто использоваться для защиты рабочего с установленным перемычкой.

Структурированные системы безопасности: блокировка / маркировка

Поскольку очевидно, что важно иметь возможность закрепить любые отключающие устройства в разомкнутом (выключенном) положении и убедиться, что они остаются в этом положении во время работы в цепи, существует потребность в структурированной системе безопасности, которая должна быть введена в место.Такая система обычно используется в промышленности и называется Lock-out / Tag-out .

Процедура блокировки / маркировки работает следующим образом: все люди, работающие в защищенной цепи, имеют свой собственный замок или кодовый замок, который они устанавливают на рычаге управления устройства отключения перед работой с системой. Кроме того, они должны заполнить и подписать ярлык, который они вешают на свой замок, с описанием характера и продолжительности работы, которую они собираются выполнять в системе.Если есть несколько источников энергии, которые необходимо «заблокировать» (множественные разъединения, как электрические, так и механические источники энергии должны быть защищены, и т. Д.), Рабочий должен использовать столько своих замков, сколько необходимо для обеспечения питания от системы. до начала работы. Таким образом, система поддерживается в состоянии нулевого энергопотребления до тех пор, пока не будет снята каждая последняя блокировка со всех устройств отключения и отключения, а это означает, что каждый последний работник даст согласие, сняв свои личные блокировки. Если было принято решение повторно активировать систему, и замок (и) одного человека все еще остается на месте после того, как все присутствующие снимают свои, метка (и) покажет, кто этот человек и что он делает.

Даже при наличии хорошей программы безопасности по блокировке / маркировке все еще необходимы усердие и меры предосторожности, основанные на здравом смысле. Это особенно актуально в промышленных условиях, когда над устройством или системой может одновременно работать множество людей. Некоторые из этих людей могут не знать о надлежащей процедуре блокировки / маркировки или могут знать об этом, но слишком самоуверенны, чтобы следовать ей. Не думайте, что все соблюдают правила безопасности!

После того, как электрическая система была заблокирована и помечена вашим личным замком, вы должны дважды проверить, действительно ли напряжение зафиксировано в нулевом состоянии.Один из способов проверить – увидеть, запустится ли машина (или что-то еще, над чем она работает), если будет задействован переключатель или кнопка запуска или кнопка . Если он запускается, значит, вы знаете, что не смогли обеспечить от него электрическую энергию.

Кроме того, вы должны всегда проверять на наличие опасного напряжения с помощью измерительного устройства, прежде чем фактически касаться каких-либо проводов в цепи. Для большей безопасности вы должны выполнить следующую процедуру проверки, использования, а затем проверки вашего глюкометра:

• Убедитесь, что ваш измеритель правильно показывает на известном источнике напряжения.
• Используйте свой измеритель, чтобы проверить цепь блокировки на наличие опасного напряжения.
• Еще раз проверьте свой измеритель на известном источнике напряжения, чтобы убедиться, что он по-прежнему показывает, как должен.

Хотя это может показаться чрезмерным или даже параноидальным, это проверенный метод предотвращения поражения электрическим током. Однажды у меня был счетчик, который не смог показать напряжение, когда он должен был, при проверке цепи, чтобы убедиться, что она «мертва». Если бы я не использовал другие средства для проверки наличия напряжения, меня бы сегодня не было в живых, чтобы написать это.Всегда есть шанс, что ваш вольтметр окажется неисправным именно тогда, когда он понадобится вам для проверки на наличие опасного состояния. Следуя этим инструкциям, вы никогда не попадете в смертельную ситуацию из-за поломки счетчика.

Наконец, электромонтажник прибудет к тому моменту процедуры проверки безопасности, когда будет считаться безопасным прикосновение к проводнику (проводам). Имейте в виду, что после принятия всех мер предосторожности возможно (хотя и очень маловероятно) наличие опасного напряжения.Последней мерой предосторожности, которую следует предпринять на этом этапе, является кратковременный контакт проводника (проводов) тыльной стороной руки перед тем, как схватить его или металлический инструмент, соприкасающийся с ним. Почему? Если по какой-то причине между этим проводником и заземлением все еще присутствует напряжение, движение пальца в результате реакции удара (сжатие в кулак) приведет к разрыву контакта с проводником. Обратите внимание, что это абсолютно последний шаг , который должен выполнить любой электромонтер перед началом работы с энергосистемой, и никогда не следует использовать в качестве альтернативного метода проверки опасного напряжения.Если у вас когда-либо будут основания сомневаться в надежности вашего глюкометра, воспользуйтесь другим глюкометром, чтобы получить «второе мнение».

• Состояние нулевой энергии: Когда цепь, устройство или система защищены таким образом, что отсутствует потенциальная энергия, которая могла бы нанести вред кому-либо, работающему с ними.
• Отключающие выключатели должны присутствовать в правильно спроектированной электрической системе, чтобы обеспечить удобную готовность к состоянию нулевого потребления энергии.
• К обслуживаемой нагрузке могут быть подключены временные заземляющие или закорачивающие провода для дополнительной защиты персонала, работающего с этой нагрузкой.
• Блокировка / маркировка работает следующим образом: при работе с системой в состоянии нулевого энергопотребления рабочий помещает личный замок или кодовый замок на каждое устройство отключения энергии, имеющее отношение к его или ее задаче в этой системе. Кроме того, на каждый из этих замков навешивается тег, описывающий характер и продолжительность работы, которую необходимо выполнить, и того, кто ее выполняет.
• Всегда проверяйте, чтобы цепь была зафиксирована в состоянии нулевого потребления энергии с помощью испытательного оборудования после «блокировки». Обязательно проверьте свой глюкометр до и после проверки цепи, чтобы убедиться, что она работает правильно.
• Когда придет время действительно вступить в контакт с проводником (ами) предположительно мертвой системы питания, сделайте это сначала тыльной стороной одной руки, чтобы в случае удара током мышечная реакция оттолкнула пальцы от проводника. .

Безопасное и эффективное использование электросчетчика – это, пожалуй, самый ценный навык, которым может овладеть электронщик, как ради собственной безопасности, так и для профессионального мастерства. Поначалу может быть сложно использовать счетчик, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока.Это опасение небезосновательно, и всегда лучше действовать осторожно при использовании счетчиков. Небрежность больше, чем какой-либо другой фактор, является причиной несчастных случаев с электричеством у опытных технических специалистов.

Мультиметры

Самым распространенным электрическим испытательным оборудованием является мультиметр . Мультиметры названы так потому, что они могут измерять множество переменных: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть описаны здесь из-за их сложности.В руках обученного техника мультиметр является одновременно эффективным рабочим инструментом и защитным устройством. Однако в руках невежественного и / или неосторожного человека мультиметр может стать источником опасности при подключении к «действующей» цепи.

Существует много разных марок мультиметров, причем каждый производитель выпускает несколько моделей с разными наборами функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «общую» конструкцию, не специфичную для какого-либо производителя, но достаточно общую, чтобы научить основным принципам использования:

Рисунок 1.15

Вы заметите, что дисплей этого измерителя имеет «цифровой» тип: числовые значения отображаются с использованием четырех цифр, как на цифровых часах. Поворотный селекторный переключатель (теперь установлен в положение Off ) имеет пять различных положений измерения, в которых он может быть установлен: два положения «V», два положения «A» и одно положение посередине с забавной «подковой». Символ на нем, представляющий «сопротивление». Символ «подкова» – это греческая буква «Омега» (Ω), которая является общим символом для электрической единицы измерения ом.

Из двух настроек «V» и двух настроек «A» вы заметите, что каждая пара разделена на уникальные маркеры либо парой горизонтальных линий (одна сплошная, одна пунктирная), либо пунктирной линией с волнистой кривой над ней. . Параллельные линии представляют «постоянный ток», а волнистая кривая – «переменный ток». «V», конечно, означает «напряжение», а «A» означает «сила тока» (ток). Измеритель использует другие методы для измерения постоянного тока внутри, чем он использует для измерения переменного тока, и поэтому он требует от пользователя выбора типа напряжения (В) или тока (А) для измерения.Хотя мы не обсуждали переменный ток (AC) в каких-либо технических деталях, это различие в настройках счетчика важно помнить.

Мультиметр Розетки

На лицевой панели мультиметра есть три разных гнезда, к которым мы можем подключить наши измерительные провода . Измерительные провода – это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи. Провода покрыты гибкой изоляцией с цветовой кодировкой (черной или красной), чтобы руки пользователя не касались оголенных проводов, а кончики зондов представляют собой острые жесткие кусочки провода:

Рисунок 1.16

Черный измерительный провод всегда вставляется в черный разъем на мультиметре: тот, который отмечен «COM» для «общего». Красные измерительные провода подключаются либо к красному разъему с маркировкой напряжения и сопротивления, либо к красному разъему с маркировкой тока, в зависимости от того, какое количество вы собираетесь измерить с помощью мультиметра.

Чтобы увидеть, как это работает, давайте посмотрим на пару примеров, показывающих, как используется измеритель. Сначала мы настроим измеритель для измерения постоянного напряжения от батареи:

Рисунок 1.17

Обратите внимание, что два измерительных провода подключены к соответствующим гнездам на измерителе для измерения напряжения, а селекторный переключатель установлен на «V» постоянного тока. Теперь рассмотрим пример использования мультиметра для измерения напряжения переменного тока от бытовой электрической розетки (настенной розетки):

Рисунок 1.18

Единственное отличие в настройке счетчика – это расположение селекторного переключателя: теперь он установлен на переменный ток «V». Поскольку мы все еще измеряем напряжение, измерительные провода останутся подключенными к тем же гнездам.В обоих этих примерах настоятельно рекомендуется, , чтобы вы не позволяли наконечникам щупов соприкасаться друг с другом, пока они оба находятся в контакте со своими соответствующими точками в цепи. Если это произойдет, образуется короткое замыкание, вызывающее искру и, возможно, даже шар пламени, если источник напряжения способен обеспечить достаточный ток! Следующее изображение иллюстрирует потенциальную опасность:

Рис. 1.19.

Это лишь один из способов, которым счетчик может стать источником опасности при неправильном использовании.

Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, первичное измерение, выполняемое в целях безопасности (часть процедуры блокировки / маркировки), и оно должно быть хорошо понято оператором счетчика. Поскольку напряжение между двумя точками всегда относительное, измеритель должен быть надежно подключен к двум точкам в цепи, прежде чем он будет обеспечивать надежное измерение. Обычно это означает, что оба щупа должны быть схвачены руками пользователя и прижаты к правильным точкам контакта источника напряжения или цепи во время измерения.

Поскольку путь электрического тока из рук в руки является наиболее опасным, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет собой потенциальную опасность . Если защитная изоляция на датчиках изношена или потрескалась, пальцы пользователя могут соприкоснуться с проводниками датчика во время испытания, что приведет к сильному удару. Если можно использовать только одну руку для захвата зондов, это более безопасный вариант. Иногда можно «защелкнуть» один наконечник щупа на контрольной точке цепи, чтобы его можно было отпустить, а другой установить на место, используя только одну руку.Для облегчения этого можно прикрепить специальные аксессуары для наконечников зонда, такие как пружинные зажимы.

Помните, что измерительные провода измерителя являются частью всего комплекта оборудования и что с ними следует обращаться так же осторожно и уважительно, как и с самим измерителем. Если вам нужен специальный аксессуар для ваших измерительных проводов, такой как пружинный зажим или другой специальный наконечник зонда, обратитесь к каталогу продукции производителя измерителя или другого производителя испытательного оборудования. Не пытайтесь проявить изобретательность и изготавливать свои собственные пробники, так как вы можете подвергнуть себя опасности в следующий раз, когда будете использовать их в цепи под напряжением.

Также следует помнить, что цифровые мультиметры обычно хорошо справляются с различением измерений переменного и постоянного тока, поскольку они настраиваются на одно или другое при проверке напряжения или тока. Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного тока, даже если вы не ожидаете найти и то, и другое. ! Кроме того, при проверке наличия опасного напряжения вы должны обязательно проверить всех пар рассматриваемых точек.

Например, предположим, что вы открыли шкаф с электропроводкой и обнаружили три больших проводника, подающих питание переменного тока на нагрузку. Автоматический выключатель, питающий эти провода (предположительно), был отключен, заблокирован и помечен. Вы дважды проверили отсутствие питания, нажав кнопку Start для нагрузки. Ничего не произошло, поэтому теперь вы переходите к третьему этапу проверки безопасности: проверке измерителя напряжения.

Сначала вы проверяете свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно.Любая ближайшая электрическая розетка должна обеспечивать удобный источник переменного напряжения для проверки. Вы делаете это и обнаруживаете, что счетчик показывает как следует. Затем вам нужно проверить напряжение между этими тремя проводами в шкафу. Но напряжение измеряется между двумя точками , так где же проверить?

Рисунок 1.20

Ответ – проверить все комбинации этих трех точек. Как видите, на рисунке точки обозначены буквами «A», «B» и «C», поэтому вам нужно будет взять мультиметр (установленный в режиме вольтметра) и проверить его между точками A и B, B и C, а также A и C.Если вы обнаружите напряжение между любой из этих пар, цепь не находится в состоянии нулевой энергии. Но ждать! Помните, что мультиметр не будет регистрировать напряжение постоянного тока, когда он находится в режиме переменного напряжения, и наоборот, поэтому вам необходимо проверить эти три пары точек в в каждом режиме , в общей сложности шесть проверок напряжения для завершения!

Однако, даже несмотря на всю эту проверку, мы еще не охватили все возможности. Помните, что опасное напряжение может появиться между одиночным проводом и землей (в этом случае металлический каркас шкафа будет хорошей точкой отсчета заземления) в энергосистеме.Итак, чтобы быть в полной безопасности, мы должны не только проверять между A и B, B и C, и A и C (как в режимах переменного, так и постоянного тока), но мы также должны проверять между A и землей, B и землей, и C и заземление (как в режимах переменного, так и постоянного тока)! Это дает в общей сложности двенадцать проверок напряжения для этого, казалось бы, простого сценария всего с тремя проводами. Затем, конечно же, после того, как мы завершили все эти проверки, нам нужно взять мультиметр и повторно проверить его с помощью известного источника напряжения, такого как розетка, чтобы убедиться, что он по-прежнему в хорошем рабочем состоянии.

Использование мультиметра для проверки сопротивления

Использование мультиметра для проверки сопротивления – гораздо более простая задача. Измерительные провода будут оставаться подключенными к тем же розеткам, что и для проверки напряжения, но селекторный переключатель необходимо повернуть, пока он не укажет на символ сопротивления «подкова». Касаясь щупами устройства, сопротивление которого необходимо измерить, измеритель должен правильно отображать сопротивление в омах:

Рисунок 1.21

При измерении сопротивления следует помнить, что это нужно делать только на обесточенных компонентах ! Когда измеритель находится в режиме «сопротивления», он использует небольшую внутреннюю батарею для генерации крошечного тока через измеряемый компонент. Путем определения того, насколько сложно пропустить этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в контуре измерителя-вывод-компонент-вывод-измеритель имеется дополнительный источник напряжения, который либо помогает, либо противодействует току измерения сопротивления, производимому измерителем, это приведет к ошибочным показаниям.В худшем случае счетчик может даже выйти из строя из-за внешнего напряжения.

Режим «Сопротивление» мультиметра

Режим «сопротивления» мультиметра очень полезен для определения целостности проводов, а также для точных измерений сопротивления. Когда между наконечниками пробников имеется хорошее, прочное соединение (моделируется путем их соприкосновения), измеритель показывает почти нулевое сопротивление. Если бы в измерительных проводах не было сопротивления, он показывал бы ровно ноль:

. Рисунок 1.22

Если выводы не соприкасаются друг с другом или не касаются противоположных концов разорванного провода, измеритель покажет бесконечное сопротивление (обычно путем отображения пунктирных линий или сокращения «O.L.», что означает «разомкнутый контур»):

Рисунок 1.23

Измерение тока с помощью мультиметра

Безусловно, наиболее опасным и сложным применением мультиметра является измерение тока. Причина этого довольно проста: для того, чтобы измеритель мог измерять ток, измеряемый ток должен проходить через – счетчика.Это означает, что измеритель должен быть частью цепи тока, а не просто подключаться к какой-либо стороне, как в случае измерения напряжения. Чтобы сделать измеритель частью пути тока цепи, исходная цепь должна быть «разорвана», а измеритель должен быть подключен к двум точкам разомкнутого разрыва. Чтобы настроить измеритель на это, селекторный переключатель должен указывать на переменный или постоянный ток «A», а красный измерительный провод должен быть вставлен в красную розетку с маркировкой «A». На следующем рисунке показан измеритель, полностью готовый к измерению тока, и проверяемая цепь:

Рисунок 1.24

Сейчас цепь разомкнута при подготовке к подключению счетчика:

Рисунок 1.25

Следующий шаг – вставить измеритель в линию со схемой, подключив два наконечника щупа к разомкнутым концам цепи, черный щуп к отрицательной (-) клемме 9-вольтовой батареи и красный щуп к свободному концу провода, ведущему к лампе:

Рисунок 1.26

Этот пример показывает очень безопасную схему для работы. Напряжение 9 вольт вряд ли представляет опасность поражения электрическим током, поэтому не стоит опасаться разомкнуть эту цепь (не голыми руками, не меньше!) И подключить счетчик параллельно с током.Однако с цепями более высокой мощности это действительно может быть опасным занятием. Даже если напряжение в цепи было низким, нормальный ток мог быть достаточно высоким, чтобы возникла опасная искра в момент установления последнего подключения датчика измерителя.

Другая потенциальная опасность использования мультиметра в режиме измерения тока («амперметр») заключается в том, что он не может правильно вернуть его в конфигурацию измерения напряжения перед измерением напряжения с его помощью. Причины этого зависят от конструкции и работы амперметра.При измерении тока в цепи путем размещения измерителя непосредственно на пути тока, лучше всего, чтобы измеритель оказывал небольшое сопротивление току или не оказывал никакого сопротивления. В противном случае дополнительное сопротивление изменит работу схемы. Таким образом, мультиметр спроектирован так, чтобы сопротивление между наконечниками измерительного щупа было практически нулевым, когда красный щуп был вставлен в красное гнездо «А» (для измерения тока). В режиме измерения напряжения (красный провод вставлен в красное гнездо «V») между наконечниками измерительных щупов имеется большое количество мегаомов сопротивления, потому что вольтметры имеют сопротивление, близкое к бесконечному (так что они не имеют сопротивления). t потребляет значительный ток из проверяемой цепи).

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко повернуть селекторный переключатель из положения «A» в положение «V» и забыть, соответственно, переключить положение разъема красного измерительного провода с «A» на положение «V». «V». В результате – если счетчик затем подключить к источнику значительного напряжения – произойдет короткое замыкание счетчика!

Рисунок 1.27

Чтобы предотвратить это, у большинства мультиметров есть функция предупреждения, с помощью которой они издают звуковой сигнал, если когда-либо в гнездо «A» вставлен провод, а селекторный переключатель установлен в положение «V».Однако какими бы удобными ни были эти функции, они по-прежнему не заменяют ясного мышления и осторожности при использовании мультиметра.

Все качественные мультиметры содержат внутри предохранители, которые спроектированы так, чтобы «перегорать» в случае чрезмерного тока через них, как в случае, показанном на последнем изображении. Как и все устройства максимальной токовой защиты, эти предохранители предназначены в первую очередь для защиты оборудования (в данном случае самого счетчика) от чрезмерного повреждения и только во вторую очередь для защиты пользователя от повреждений.Мультиметр можно использовать для проверки собственного предохранителя, установив селекторный переключатель в положение сопротивления и создав соединение между двумя красными гнездами следующим образом:

Рисунок 1.28.

. Исправный предохранитель будет указывать на очень низкое сопротивление, в то время как перегоревший предохранитель всегда показывает «O.L.» (или любое другое указание, которое используется в этой модели мультиметра для обозначения отсутствия непрерывности). Фактическое количество Ом, отображаемое для исправного предохранителя, не имеет большого значения, если оно является произвольно низким.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и тока, что еще нужно знать? Множество! Ценность и возможности этого универсального испытательного прибора станут более очевидными по мере того, как вы приобретете навыки и познакомитесь с ним.Ничто не заменит регулярных занятий со сложными инструментами, такими как эти, поэтому не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.

• Измеритель, способный проверять напряжение, ток и сопротивление, называется мультиметром .
• Поскольку напряжение между двумя точками всегда относительное, измеритель напряжения («вольтметр») должен быть подключен к двум точкам в цепи, чтобы получить хорошие показания. Будьте осторожны, не касайтесь оголенных наконечников щупов вместе при измерении напряжения, так как это приведет к короткому замыканию!
• Не забывайте всегда проверять напряжение переменного и постоянного тока при использовании мультиметра для проверки наличия опасного напряжения в цепи.Убедитесь, что вы проверяете напряжение между всеми комбинациями пар проводников, в том числе между отдельными проводниками и землей!
• В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
• Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, которая находится под напряжением. В лучшем случае показания сопротивления, полученные от глюкометра, будут неточными, а в худшем случае глюкометр может быть поврежден, а вы можете получить травму.
• Измерители тока («амперметры») всегда подключены в цепь, поэтому электроны должны проходить через через счетчик .
• В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это сделано для того, чтобы электроны могли проходить через счетчик с наименьшими трудностями. Если бы это было не так, измеритель добавлял бы дополнительное сопротивление в цепи, тем самым влияя на ток.

Как мы видели ранее, энергосистема без надежного соединения с землей непредсказуема с точки зрения безопасности.Невозможно гарантировать, сколько или как мало будет напряжения между любой точкой цепи и землей. Заземлив одну сторону источника напряжения энергосистемы, по крайней мере, одна точка в цепи может быть электрически соединена с землей и, следовательно, не представляет опасности поражения электрическим током. В простой двухпроводной системе электропитания проводник, подключенный к земле, называется нейтраль , а другой провод – горячий , также известный как под напряжением или активный :

Рисунок 1.29 Двухпроводная система электропитания

Что касается источника напряжения и нагрузки, заземление не имеет никакого значения. Он существует исключительно ради личной безопасности, гарантируя, что по крайней мере одна точка в цепи будет безопасна для прикосновения (нулевое напряжение относительно земли). «Горячая» сторона цепи, названная в честь ее потенциальной опасности поражения электрическим током, будет опасна прикасаться, если напряжение не будет обеспечено путем надлежащего отключения от источника (в идеале, с использованием процедуры систематической блокировки / маркировки).

Этот дисбаланс опасностей между двумя проводниками в простой силовой цепи важно понимать. Следующая серия иллюстраций основана на распространенных бытовых системах электропроводки (для простоты с использованием источников постоянного напряжения, а не переменного тока).

Если мы посмотрим на простой бытовой электроприбор, такой как тостер с проводящим металлическим корпусом, мы увидим, что при правильной работе не должно быть опасности поражения электрическим током. Провода, передающие питание на нагревательные элементы тостера, изолированы от соприкосновения с металлическим корпусом (и друг с другом) резиной или пластиком.

Рисунок 1.30 Отсутствие напряжения между корпусом и землей

Однако, если один из проводов внутри тостера случайно войдет в контакт с металлическим корпусом, корпус станет электрически общим для провода, и прикосновение к корпусу будет столь же опасным, как прикосновение к оголенному проводу. Представляет ли это опасность поражения электрическим током, зависит от номера , к которому случайно задевает провод :

Рисунок 1.31 случайное контактное напряжение между корпусом и землей

Если «горячий» провод касается корпуса, это подвергает опасности пользователя тостера.С другой стороны, если нейтральный провод касается корпуса, опасности поражения электрическим током нет:

Рисунок 1.32 Случайное отсутствие напряжения между корпусом и землей

Чтобы гарантировать, что первый отказ менее вероятен, чем второй, инженеры стараются проектировать устройства таким образом, чтобы свести к минимуму контакт горячего проводника с корпусом. В идеале, конечно, вы не хотите, чтобы какой-либо из проводов случайно соприкасался с токопроводящим корпусом прибора, но обычно есть способы спроектировать расположение частей, чтобы сделать случайный контакт менее вероятным для одного провода, чем для другого.

Однако эта профилактическая мера эффективна только в том случае, если может быть гарантирована полярность вилки питания. Если вилку можно перевернуть, то проводник с большей вероятностью соприкоснется с корпусом вполне может быть «горячим»:

Рисунок 1.33 Напряжение между корпусом и землей

Устройства, разработанные таким образом, обычно поставляются с «поляризованными» вилками, причем один контакт вилки немного уже, чем другой. Розетки питания также имеют такую ​​же конструкцию, причем один слот уже другой.Следовательно, вилку нельзя вставить «задом наперед», и можно гарантировать идентичность проводника внутри устройства. Помните, что это никак не влияет на основные функции устройства: это делается исключительно ради безопасности пользователя.

Некоторые инженеры решают проблему безопасности, просто делая внешний корпус прибора непроводящим. Такие приборы называются с двойной изоляцией, , поскольку изолирующий кожух служит вторым слоем изоляции над и за пределами самих проводов.Если провод внутри устройства случайно войдет в контакт с корпусом, это не представляет опасности для пользователя устройства.

Другие инженеры решают проблему безопасности, поддерживая проводящий корпус, но используя третий провод для надежного соединения этого корпуса с землей:

Рис. 1.34 Нулевое напряжение корпуса заземления между корпусом и землей

Третий контакт на шнуре питания обеспечивает прямое электрическое соединение корпуса устройства с землей, делая две точки электрически общими друг с другом.Если они электрически общие, то между ними не может быть падения напряжения. По крайней мере, так оно и должно работать. Если горячий провод случайно коснется металлического корпуса прибора, он вызовет прямое короткое замыкание обратно на источник напряжения через заземляющий провод, сработав любые устройства защиты от сверхтока. Пользователь устройства останется в безопасности.

Вот почему так важно никогда не отрезать третий контакт вилки питания, когда пытаетесь вставить его в розетку с двумя контактами.Если это будет сделано, не будет заземления корпуса прибора для обеспечения безопасности пользователя (ей). Прибор по-прежнему будет функционировать должным образом, но в случае внутренней неисправности, приводящей к контакту горячей проволоки с корпусом, результаты могут быть смертельными. Если необходимо использовать двухконтактную розетку , можно установить двухконтактный переходник розетки с заземляющим проводом, прикрепленным к винту заземляющей крышки. Это обеспечит безопасность заземленного прибора, подключенного к розетке этого типа.

Однако электрически безопасное проектирование не обязательно заканчивается нагрузкой. Последнюю защиту от поражения электрическим током можно установить на стороне источника питания цепи, а не на самом приборе. Эта мера защиты называется , обнаружение замыкания на землю , и работает она следующим образом:

В правильно работающем приборе (показанном выше) ток, измеренный через проводник под напряжением, должен быть точно равен току через нейтральный проводник, потому что существует только один путь для прохождения электронов в цепи.Если внутри прибора нет неисправности, нет соединения между проводниками цепи и человеком, касающимся корпуса, и, следовательно, нет удара.

Если, однако, горячая проволока случайно коснется металлического корпуса, через человека, прикоснувшегося к корпусу, пройдет ток. Наличие тока разряда будет проявляться как разница тока между двумя силовыми проводниками в розетке:

Рисунок 1.35 Разница в токе между двумя силовыми проводниками в розетке

Эта разница в токе между «горячим» и «нейтральным» проводниками будет существовать только в том случае, если есть ток через заземление, что означает, что в системе есть неисправность.Следовательно, такая разница тока может использоваться как способ обнаружения неисправного состояния. Если устройство настроено для измерения этой разницы в токах между двумя силовыми проводниками, обнаружение дисбаланса тока может быть использовано для запуска размыкания выключателя, тем самым отключая питание и предотвращая серьезный удар:

Рисунок 1.36 Прерыватели тока замыкания на землю

Такие устройства называются прерывателями тока замыкания на землю , или сокращенно GFCI. За пределами Северной Америки GFCI также известен как предохранительный выключатель, устройство защитного отключения (RCD), RCBO или RCD / MCB в сочетании с миниатюрным автоматическим выключателем или выключателем утечки на землю (ELCB).Они достаточно компактны, чтобы их можно было встроить в розетку. Эти розетки легко идентифицировать по их характерным кнопкам «Тест» и «Сброс». Большим преимуществом использования этого подхода для обеспечения безопасности является то, что он работает независимо от конструкции устройства. Конечно, использование прибора с двойной изоляцией или заземлением в дополнение к розетке GFCI было бы еще лучше, но приятно знать, что можно что-то сделать для повышения безопасности, помимо конструкции и состояния прибора.

Прерыватель цепи дуги (AFCI) , автоматический выключатель, предназначенный для предотвращения пожаров, предназначен для размыкания при прерывистых резистивных коротких замыканиях. Например, нормальный выключатель на 15 А предназначен для быстрого размыкания цепи при нагрузке, значительно превышающей номинальную 15 А, или медленнее, немного превышающей номинальную. Хотя это защищает от прямого короткого замыкания и нескольких секунд перегрузки, соответственно, он не защищает от дуги – аналогично дуговой сварке. Дуга представляет собой сильно изменяющуюся нагрузку, периодически достигающую максимума более 70 А, разомкнутую цепь с переходами через ноль переменного тока.Хотя среднего тока недостаточно для срабатывания стандартного выключателя, его достаточно, чтобы разжечь пожар. Эта дуга может быть создана из-за металлического короткого замыкания, которое сжигает металл, оставляя резистивную распыляющую плазму ионизированных газов.

AFCI содержит электронную схему для обнаружения этого прерывистого резистивного короткого замыкания. Он защищает как от дуги от горячего к нейтральному, так и от горячего к заземлению. AFCI не защищает от опасности поражения электрическим током, как GFCI. Таким образом, GFCI по-прежнему необходимо устанавливать на кухне, в ванной и на открытом воздухе.Поскольку AFCI часто срабатывает при запуске больших двигателей и, в более общем смысле, щеточных двигателей, его установка ограничена электрическими цепями в спальнях согласно Национальному электротехническому кодексу США. Использование AFCI должно уменьшить количество электрических пожаров. Однако неприятные срабатывания при работе приборов с двигателями в цепях AFCI представляют собой проблему.

• В энергосистемах одна сторона источника напряжения часто подключается к заземлению для обеспечения безопасности в этой точке.
• «Заземленный» провод в энергосистеме называется нейтральным проводом , а незаземленный провод – горячим проводом .
• Заземление в энергосистемах существует ради личной безопасности, а не для работы нагрузки (ей).
• Электробезопасность прибора или других нагрузок может быть улучшена за счет хорошей инженерии: поляризованные вилки, двойная изоляция и трехконтактные вилки с «заземлением» – все это способы повышения безопасности на стороне нагрузки.
• Прерыватели тока замыкания на землю (GFCI) работают, определяя разницу в токе между двумя проводниками, подающими питание на нагрузку.Никакой разницы в токе быть не должно. Любая разница означает, что ток должен входить в нагрузку или выходить из нее каким-либо образом, кроме двух основных проводников, что нехорошо. Значительная разница в токе автоматически откроет размыкающий механизм выключателя, полностью отключив питание.

Обычно допустимая токовая нагрузка проводника – это предел конструкции схемы, который нельзя намеренно превышать, но есть приложение, в котором ожидается превышение допустимой токовой нагрузки: в случае предохранителей .

Что такое предохранитель?

A Предохранитель представляет собой устройство электробезопасности, построенное вокруг проводящей полосы, которая предназначена для плавления и разделения в случае чрезмерного тока. Предохранители всегда подключаются последовательно с компонентами, которые должны быть защищены от перегрузки по току, так что, когда предохранитель перегорает (размыкается), он размыкает всю цепь и останавливает ток через компонент (ы). Плавкий предохранитель, включенный в одну ветвь параллельной цепи, конечно, не повлияет на ток, протекающий через любую из других ветвей.

Обычно тонкий кусок плавкой проволоки помещается в защитную оболочку, чтобы свести к минимуму опасность дугового разряда в случае прорыва проволоки с большой силой, как это может случиться в случае сильных перегрузок по току. В случае небольших автомобильных предохранителей оболочка прозрачна, так что плавкий элемент может быть визуально осмотрен. В бытовой электропроводке обычно используются ввинчиваемые предохранители со стеклянным корпусом и тонкой узкой полосой из металлической фольги посередине. Фотография, на которой показаны оба типа предохранителей, представлена ​​здесь:

Рисунок 1.37 Типы предохранителей

Предохранители картриджного типа популярны в автомобилях и в промышленности, если они изготовлены из материалов оболочки, отличных от стекла. Поскольку предохранители рассчитаны на «отказ» срабатывания при превышении их номинального тока, они обычно предназначены для легкой замены в цепи. Это означает, что они будут вставлены в какой-либо тип держателя, а не припаиваться или прикрепляться болтами к проводникам схемы. Ниже приведена фотография, на которой изображена пара предохранителей со стеклянным картриджем в держателе с несколькими предохранителями:

Рисунок 1.38 Стеклянный патрон с предохранителями Держатель нескольких предохранителей

Предохранители удерживаются пружинными металлическими зажимами, причем сами зажимы постоянно соединены с проводниками цепи. Основной материал держателя предохранителя (или блока предохранителей , как их иногда называют) выбран как хороший изолятор.

Другой тип держателя предохранителей патронного типа обычно используется для установки в панелях управления оборудованием, где желательно скрыть все точки электрического контакта от контакта с человеком.В отличие от только что показанного блока предохранителей, где все металлические зажимы открыты, этот тип держателя предохранителя полностью закрывает предохранитель в изолирующем корпусе:

Рисунок 1.39 Патрон предохранителя закрывает изолирующий кожух

Наиболее распространенным устройством защиты от перегрузки по току в сильноточных цепях сегодня является автоматический выключатель .

Что такое автоматический выключатель?

Автоматические выключатели – это специально разработанные переключатели, которые автоматически размыкаются для отключения тока в случае перегрузки по току.Малые автоматические выключатели, такие как те, которые используются в жилых, коммерческих и легких промышленных предприятиях, имеют термическое управление. Они содержат биметаллическую полосу (тонкую полосу из двух металлов, соединенных спина к спине), несущую ток цепи, которая изгибается при нагревании. Когда биметаллическая полоса создает достаточную силу (из-за чрезмерного нагрева ленты), срабатывает механизм отключения, и прерыватель размыкается. Автоматические выключатели большего размера автоматически активируются силой магнитного поля, создаваемого токонесущими проводниками внутри выключателя, или могут срабатывать для отключения от внешних устройств, контролирующих ток цепи (эти устройства называются защитными реле , ).

Поскольку автоматические выключатели не выходят из строя в условиях перегрузки по току – скорее, они просто размыкаются и могут быть повторно включены путем перемещения рычага – они с большей вероятностью будут обнаружены подключенными к цепи более длительным образом, чем предохранители. Фотография маленького автоматического выключателя представлена ​​здесь:

Рисунок 1.40. Малый автоматический выключатель

Снаружи он выглядит как выключатель. Действительно, его можно было использовать как таковое. Однако его истинная функция – работать как устройство защиты от перегрузки по току.

Следует отметить, что в некоторых автомобилях используются недорогие устройства, известные как плавкие вставки , для защиты от перегрузки по току в цепи зарядки аккумулятора из-за стоимости предохранителя и держателя соответствующего номинала. Плавкая вставка – это примитивный предохранитель, представляющий собой не что иное, как короткий кусок провода с резиновой изоляцией, предназначенный для плавления в случае перегрузки по току, без какой-либо твердой оболочки. Такие грубые и потенциально опасные устройства никогда не используются в промышленности или даже в жилых помещениях, в основном из-за встречающихся более высоких уровней напряжения и тока.По мнению автора, их применение даже в автомобильных схемах вызывает сомнения.

Обозначение на электрической схеме для предохранителя представляет собой S-образную кривую:

Рисунок 1.41 S-образная кривая

Номиналы предохранителей

Предохранители

, как и следовало ожидать, в основном рассчитаны на ток: ампер. Хотя их работа зависит от самовыделения тепла в условиях чрезмерного тока за счет собственного электрического сопротивления предохранителя, они спроектированы так, чтобы вносить незначительное дополнительное сопротивление в цепи, которые они защищают.Это в значительной степени достигается за счет того, что плавкий провод делается как можно короче. Точно так же, как допустимая токовая нагрузка обычного провода не связана с его длиной (сплошной медный провод 10 калибра выдерживает ток 40 ампер на открытом воздухе, независимо от длины или короткого отрезка), плавкий провод из определенного материала и калибра будет дуть при определенном токе независимо от того, как долго он длится. Поскольку длина не является фактором в текущем рейтинге, чем короче она может быть сделана, тем меньшее сопротивление будет между концом и концом.

Однако разработчик предохранителя также должен учитывать, что происходит после сгорания предохранителя: оплавленные концы сплошного провода будут разделены воздушным зазором с полным напряжением питания между концами.Если предохранитель недостаточно длинный в цепи высокого напряжения, искра может перескочить с одного из концов расплавленного провода на другой, снова замкнув цепь:

Рисунок 1.42 Принципиальная схема конструктора предохранителей Рисунок 1.43 Принципиальная схема конструктора предохранителей

Следовательно, предохранители рассчитываются с учетом их допустимого напряжения, а также уровня тока, при котором они сработают.

Некоторые большие промышленные предохранители имеют заменяемые проволочные элементы для снижения затрат. Корпус предохранителя представляет собой непрозрачный картридж многоразового использования, который защищает провод предохранителя от воздействия и защищает окружающие предметы от провода предохранителя.

Номинальный ток предохранителя – это нечто большее, чем просто цифра. Если через предохранитель на 30 ампер пропускается ток в 35 ампер, он может внезапно перегореть или с задержкой перед перегоранием, в зависимости от других аспектов его конструкции. Некоторые предохранители предназначены для очень быстрого срабатывания, в то время как другие рассчитаны на более скромное время «открытия» или даже на замедленное срабатывание в зависимости от области применения. Последние предохранители иногда называют плавкими предохранителями с задержкой срабатывания из-за их преднамеренной выдержки времени.

Классическим примером применения плавкого предохранителя с задержкой срабатывания является защита электродвигателя, где пусковые токи до десяти раз превышают нормальный рабочий ток каждый раз, когда двигатель запускается с полной остановки. Если бы в таком приложении использовались быстродействующие предохранители, двигатель никогда бы не запустился, потому что при нормальных уровнях пускового тока плавкий предохранитель (и) немедленно перегорел бы! Конструкция плавкого предохранителя такова, что элемент плавкого предохранителя имеет большую массу (но не большую допустимую нагрузку), чем эквивалентный быстродействующий плавкий предохранитель, что означает, что он будет нагреваться медленнее (но до той же конечной температуры) при любом заданном количестве. тока.

На другом конце спектра действия предохранителей находятся так называемые полупроводниковые предохранители , предназначенные для очень быстрого размыкания в случае перегрузки по току. Полупроводниковые устройства, такие как транзисторы, как правило, особенно нетерпимы к условиям перегрузки по току и, как таковые, требуют быстродействующей защиты от сверхтоков в мощных приложениях.

Предохранители всегда должны размещаться на «горячей» стороне нагрузки в заземленных системах. Это сделано для того, чтобы нагрузка была полностью обесточена во всех отношениях после срабатывания предохранителя.Чтобы увидеть разницу между плавлением «горячей» стороны и «нейтральной» стороны нагрузки, сравните эти две схемы:

Рисунок 1.44 Принципиальная схема конструктора предохранителей Рисунок 1.45 Принципиальная схема конструктора предохранителей

В любом случае предохранитель успешно прервал ток в нагрузке, но нижняя цепь не может прервать потенциально опасное напряжение с обеих сторон нагрузки на землю, где может стоять человек. . Первая схема намного безопаснее.

Как было сказано ранее, предохранители – не единственный используемый тип устройства защиты от сверхтоков.Устройства, похожие на выключатели, называемые автоматическими выключателями , , , , часто (и чаще) используются для размыкания цепей с чрезмерным током, их популярность связана с тем, что они не разрушают себя в процессе размыкания цепи, как предохранители. В любом случае, размещение устройства защиты от перегрузки по току в цепи будет соответствовать тем же общим рекомендациям, перечисленным выше: а именно, «предохранить» сторону источника питания , а не , подключенную к земле.

Хотя размещение защиты от перегрузки по току в цепи может определять относительную опасность поражения электрическим током в этой цепи при различных условиях, следует понимать, что такие устройства никогда не предназначались для защиты от поражения электрическим током.Ни предохранители, ни автоматические выключатели не предназначены для срабатывания в случае поражения электрическим током; скорее, они предназначены для открытия только в условиях потенциального перегрева проводника. Устройства максимального тока в первую очередь защищают проводники цепи от повреждения при перегреве (и опасности возгорания, связанной с чрезмерно горячими проводниками) и, во вторую очередь, защищают определенные части оборудования, такие как нагрузки и генераторы (некоторые быстродействующие предохранители предназначены для защиты особенно чувствительных электронных устройств. к скачкам тока).Поскольку уровни тока, необходимые для поражения электрическим током или поражения электрическим током, намного ниже, чем нормальные уровни тока обычных силовых нагрузок, состояние перегрузки по току не указывает на возникновение удара током. Существуют и другие устройства, предназначенные для обнаружения определенных условий удара (детекторы замыкания на землю являются наиболее популярными), но эти устройства строго служат этой единственной цели и не связаны с защитой проводов от перегрева.

• Предохранитель представляет собой небольшой тонкий проводник, предназначенный для плавления и разделения на две части с целью размыкания цепи в случае чрезмерного тока.
• Автоматический выключатель – это специально разработанный переключатель, который автоматически размыкается для прерывания тока цепи в случае перегрузки по току. Они могут срабатывать (размыкаться) термически, магнитными полями или внешними устройствами, называемыми «реле защиты», в зависимости от конструкции выключателя, его размера и области применения.
Плавкие предохранители
• в первую очередь рассчитаны на максимальный ток, но также рассчитаны на то, какое падение напряжения они будут безопасно выдерживать после прерывания цепи.
Предохранители
• могут быть сконструированы так, чтобы срабатывать быстро, медленно или где-то посередине при одинаковом максимальном уровне тока.
• Лучшее место для установки предохранителя в заземленной энергосистеме – на пути незаземленного проводника к нагрузке. Таким образом, при сгорании предохранителя к нагрузке останется только заземленный (безопасный) провод, что сделает безопаснее для людей находиться рядом.

Удлинители переменного или постоянного тока? – MVOrganizing

Удлинители переменного или постоянного тока?

Шнуры питания постоянного тока

доступны разной длины и могут иметь два или три контакта.Удлинитель питания постоянного тока используется для увеличения длины стандартного кабеля питания постоянного тока. Удлинители питания постоянного тока имеют вилку на одном конце и одну или несколько розеток на другом.

Как называется конец шнура питания?

Один конец шнура питания имеет вилку, а другой конец – разъем. Разъем вставляется в розетку, а вилка вставляется в розетку. Оба эти конца могут быть мужского или женского происхождения.

Могут ли устройства постоянного тока работать от переменного тока?

Что происходит, когда устройства постоянного тока работают от переменного тока? Если мы подключим источник переменного тока к устройствам и оборудованию постоянного тока: положительное и отрицательное напряжение разрушит (это не всегда так) некоторые электронные компоненты, такие как транзисторы и электролитические конденсаторы.

Что находится внутри шнура питания переменного тока?

Внутри адаптера переменного тока находятся две обмотки проводов, которые наматываются на один железный сердечник. Первая обмотка принимает переменный ток напряжением 120 В, подаваемый в электрическую розетку, и создает электрическое поле в железном сердечнике.

Адаптер переменного тока и зарядное устройство – это одно и то же?

Хотя кажется, что они служат одной и той же цели, адаптер и зарядное устройство – это два разных электронных аксессуара, которые иногда могут работать вместе.Адаптер – это то, что используется для зарядки зарядного устройства, а зарядное устройство используется для зарядки электронного устройства, такого как телефон или ноутбук.

Для чего нужен шнур питания переменного тока?

Шнур питания переменного тока или просто шнур переменного тока – это шнур, используемый для подключения устройства к источнику питания, например к розетке. Эти типы шнуров часто используются в электронных устройствах, таких как настольные персональные компьютеры (ПК), ноутбуки, принтеры и небольшие кухонные приборы.

Как называется трехконтактный шнур питания?

NEMA 5-15-P обычно обозначается как «трехконтактная заземленная вилка», которая подключается к стандартной настенной розетке на 110 В переменного тока.NEMA – это аббревиатура, обозначающая Национальную ассоциацию производителей электротехники, отраслевую группу, которая устанавливает стандарты для использования в электротехнической продукции.

Что такое источник питания переменного или постоянного тока?

И переменный, и постоянный ток описывают типы протекания тока в цепи. В постоянном токе (DC) электрический заряд (ток) течет только в одном направлении. Напротив, электрический заряд переменного тока периодически меняет направление.

Для чего используется блок питания постоянного тока?

Блоки питания

DC-DC позволяют подключать электрические устройства к автомобильным розеткам или аналогичным источникам питания постоянного или постоянного тока.Однако эти блоки питания используются не чаще всего.

Как выбрать источник питания постоянного тока?

Чтобы правильно выбрать источник питания, необходимо понять некоторые важные основы.

1. Номинальное напряжение. Если устройство сообщает, что ему нужно определенное напряжение, то вы должны предположить, что ему нужно это напряжение.
2. Текущий рейтинг. Текущий немного другой.
3. Замена существующего предложения.
4. Продвинутые концепции.

Как проверить свой телефон с источником питания постоянного тока?

Для проверки мобильной батареи и повышения ее с помощью источника питания постоянного тока поместите устройство источника постоянного тока для мобильных устройств на 0 напряжение и 0 ампер.затем медленно увеличивайте напряжение до тех пор, пока показания в амперах не начнут показывать значения. когда аккумулятор становится увеличенным, показание показаний ампер-показаний включает мобильный ремонтный источник питания постоянного тока.

Как проверить источник питания постоянного тока?

Проверка источника питания

1. Подключите блок питания к розетке переменного тока.
2. Красный зонд входит в наконечник.
3. Включите мультиметр и настройте его на считывание напряжения постоянного тока.
4. Возьмите красный (положительный) щуп из мультиметра и воткните его в конец вилки источника питания.

Как устранить неполадки источника питания постоянного тока?

Как проверить и устранить неполадки источников питания постоянного тока. Сначала проверьте наличие питания и правильное напряжение на входной стороне источника питания. Затем проверьте выходную или вторичную сторону. Если нет питания или напряжение низкое, отключите выходные провода при выключенном питании.

Какой символ означает источник питания постоянного тока?

Следовательно, символ постоянного тока – прямая линия.

Что такое импульсный источник питания постоянного тока?

Импульсный источник питания постоянного тока (также известный как импульсный источник питания) регулирует выходное напряжение посредством процесса, называемого широтно-импульсной модуляцией (ШИМ).Процесс ШИМ генерирует некоторый высокочастотный шум, но позволяет создавать импульсные источники питания с очень высокой энергоэффективностью и малым форм-фактором.

AC / DC: Стремление к повышению энергоэффективности дома – инженерия и государственная политика – инженерный колледж

28 октября 2016

В большинстве бытовых приборов и бытовой электроники – мобильных телефонов, ноутбуков, микроволновых печей, лампочек, вы называете это – используется электричество постоянного тока (DC).Но когда впервые были изобретены домашние розетки, было принято решение использовать переменный ток (AC). Чтобы использовать мощность, вырабатываемую из розеток в вашем доме, каждое из современных устройств содержит преобразователь, который принимает мощность переменного тока розеток и преобразует ее в постоянный ток.

То же самое и с солнечными панелями – солнечные панели генерируют постоянный ток. Итак, если у вас есть солнечная панель на крыше, она вырабатывает постоянный ток, преобразует свою мощность постоянного тока в переменный ток, отправляет его в ваш дом, а затем преобразует обратно в постоянный ток.

Кажется неэффективным? Потому что это так.

«Есть целая история того, почему мы используем переменный ток вместо постоянного тока», – говорит доктор технических наук и общественной политики (EPP). студент Брок Глазго. «Первоначальное решение использовать переменный ток было основано на том факте, что у нас не было работающего трансформатора постоянного тока еще в конце 1800-х годов. Решение в основном было принято за нас, но они не принимали решение, основываясь на том, как мы сейчас используем электроэнергию. Итак, сейчас большинство устройств, использующих электричество, работают на постоянном токе – все, что имеет печатную плату, любую бытовую электронику, большинство приборов и большую часть освещения, либо работает от внутреннего источника постоянного тока, либо имеет постоянный ток где-то в своем источнике питания.А в наши розетки по-прежнему подается переменный ток. Таким образом, вы теряете примерно 10-20% своей энергии при каждой из этих конверсий ».

Нетрудно понять, почему эта фундаментальная неэффективность домашнего использования энергии является проблемой, поэтому Glasgo изучает потенциальную жизнеспособность использования существующей инфраструктуры электроснабжения в домах и переключения ее с переменного тока на постоянный. Используя подробные данные о потреблении энергии на уровне устройства, Glasgo может моделировать, сколько энергии потребляли бы эти же устройства, если бы они работали в цепях постоянного тока.

Glasgo недавно опубликовал статью в Applied Energy с соавторами Инес Азеведо, адъюнкт-профессором EPP, и Крисом Хендриксоном, профессором EPP, а также гражданской и экологической инженерии. Эта статья является первой из запланированной диссертации, состоящей из трех частей, в которой Глазго надеется использовать фактические данные о потреблении энергии, чтобы рекомендовать политикам, чтобы реконфигурация домашней инфраструктуры электроснабжения была обоснованным соображением.

В этой первой статье конкретно рассматривается вопрос о том, имеет ли смысл перевод дома с переменного тока на постоянный с точки зрения энергоэффективности и затрат.Предварительные результаты исследователей показывают, что постоянный ток не только является жизнеспособным решением для повышения энергоэффективности дома, но также можно и нужно начать развертывание пилотных программ переменного тока в постоянный.

Остальная часть диссертации Glasgo будет посвящена нетехническим препятствиям для более широкого внедрения DC, а также других приложений, в которых данные об использовании энергии на уровне устройств могут быть использованы для принятия более эффективных инвестиционных, политических и нормативных решений, касающихся энергоэффективности в будущее.

Статья Глазго, Азеведо и Хендриксона озаглавлена: «Сколько электроэнергии мы можем сэкономить, используя цепи постоянного тока в домах? Понимание потенциала экономии электроэнергии и оценка осуществимости перехода на здания с питанием от постоянного тока.
