Тп в электрике что это значит: Как устроена подстанция, типы и схемы ТП, КТП.

Содержание

ТП ПС МТП КТП КТПШ СТП ОСТП


В данной статье мы разберем что такое КТП, какие КТП бывают, для чего предназначены, в чем их конструктивное отличие и почему возникает путаница в их типах.
Для точности понимания нам понадобятся следующие определения:
п.4.2.6 (ПУЭ Издание седьмое): Трансформаторная подстанция (ТП) –  электроустановка, предназначенная для приема, преобразования и распределения энергии и состоящая из трансформаторов, РУ, устройств управления, технологических и вспомогательных сооружений.
п.4.2.10 (ПУЭ Издание седьмое): КТП – комплектная трансформаторная подстанция – ПС, состоящая из трансформаторов, блоков (КРУ и КРУН) и других элементов, поставляемых в собранном или полностью подготовленном на заводе-изготовителе к сборке виде.
Большой выбор типовых решений подстанций представлен в нашей “Нормативной базе” в соответствующем разделе
.
Определения достаточно точны и емки, однако, привычно слышать, когда речь заходит о КТП, выполняемой по типовым ТУ от МОЭСКа, беседующие стороны представляют себе разные устройства. Чтобы все стороны видели одинаковую картинку, рассмотрим вариации КТП.

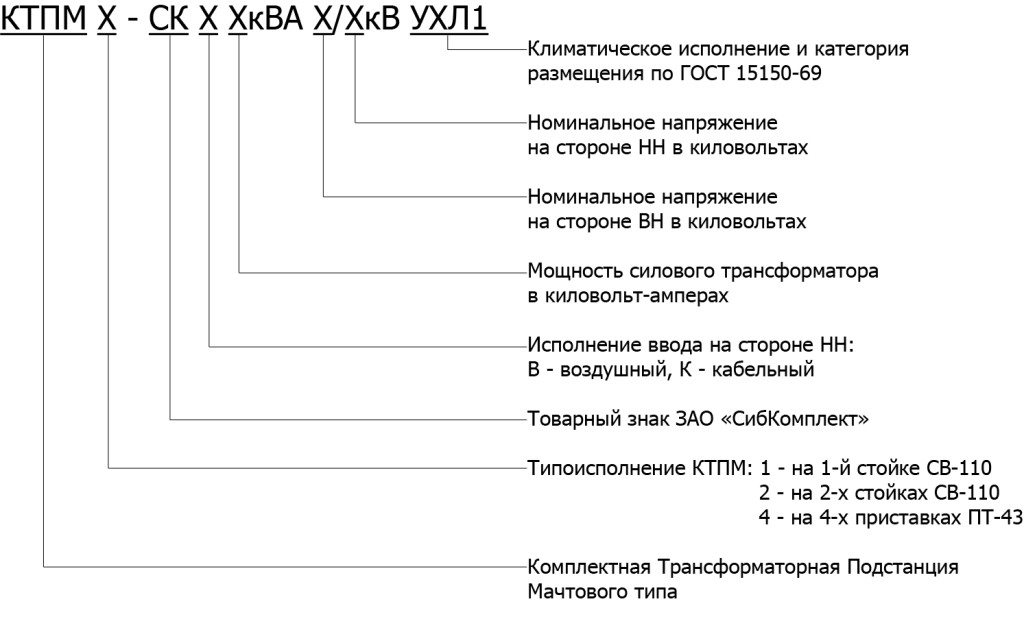

Самая распространенная ТП для индивидуальных застроек, деревень, индивидуальных участков – это МТП. Мачтовая трансформаторная подстанция является наиболее дешевой ТП, часто носит название «Колхозница» из-за своей низкой стоимости и крайне простой конструкции.
Внешний вид и возможные габариты МТП представлены на рисунке ниже:

МТП
– открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. В данном случае важное замечание, что данный тип ПС не требует устройство ограждения ПС. МТП часто выполняется в габарите от 25 кВА до 250 кВА.
Не менее распространенная ТП для электроснабжения участков, индивидуальных коттеджей и прочих потребителей до 63 кВАСТП (ОСТП). СТП (ОСТП) – Столбовая (Одностолбовая) трансформаторная подстанция представляет собой разновидность собирательного образа КТП, чаше всего распространена СТП собранная на одной опоре.
Внешний вид и возможные габариты СТП (ОСТП) представлены на рисунке ниже:

Оборудование СТП:

1. Трансформатор.
2. Шкаф РУНН.
3. Предохранитель.
4. Вентильный разрядник (ограничитель перенапряжений).
5. Траверса 0,23 кВ.
6. Траверса 10 кВ. СТП (ОСТП) – открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС.
СТП (ОСТП) часто выполняется в габарите до 63 кВА.

Следующий сегмент более дорогих ПС.

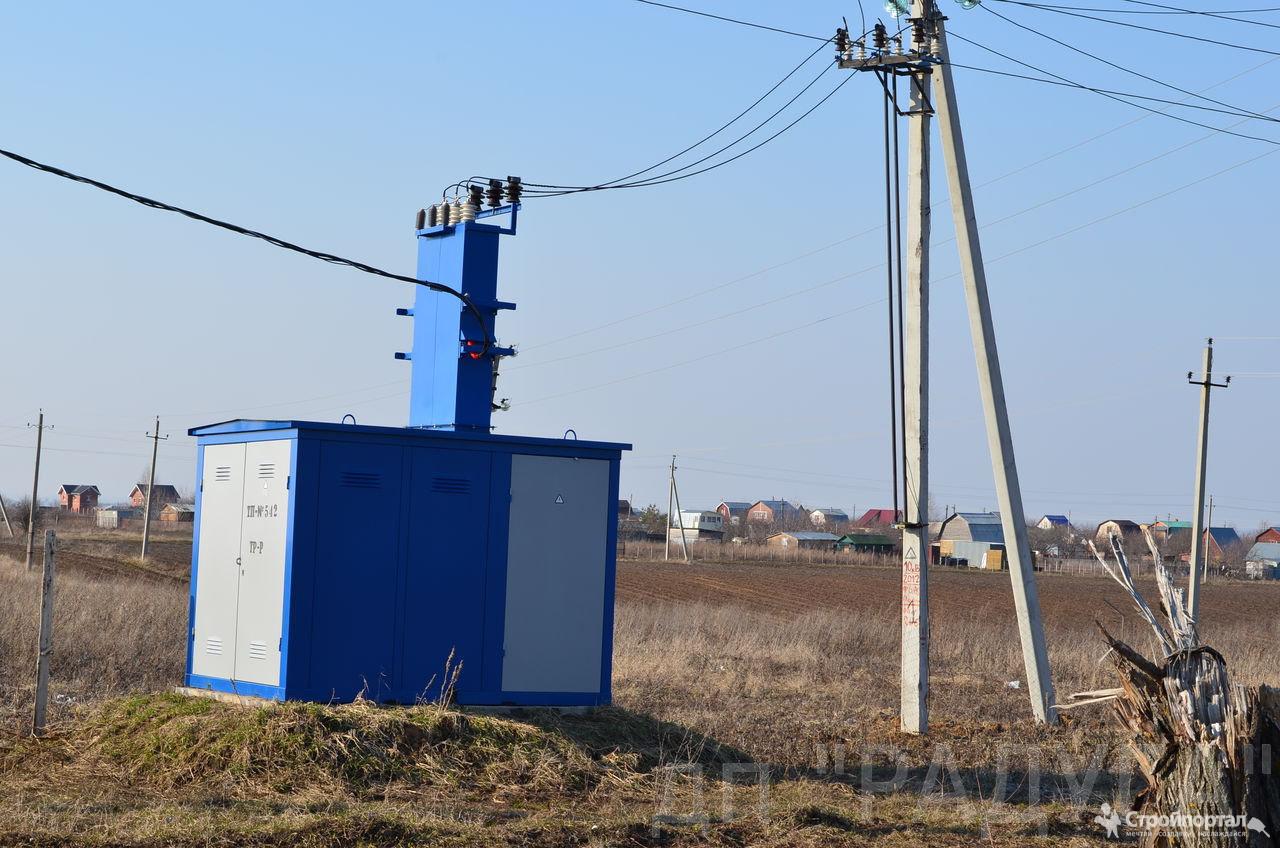

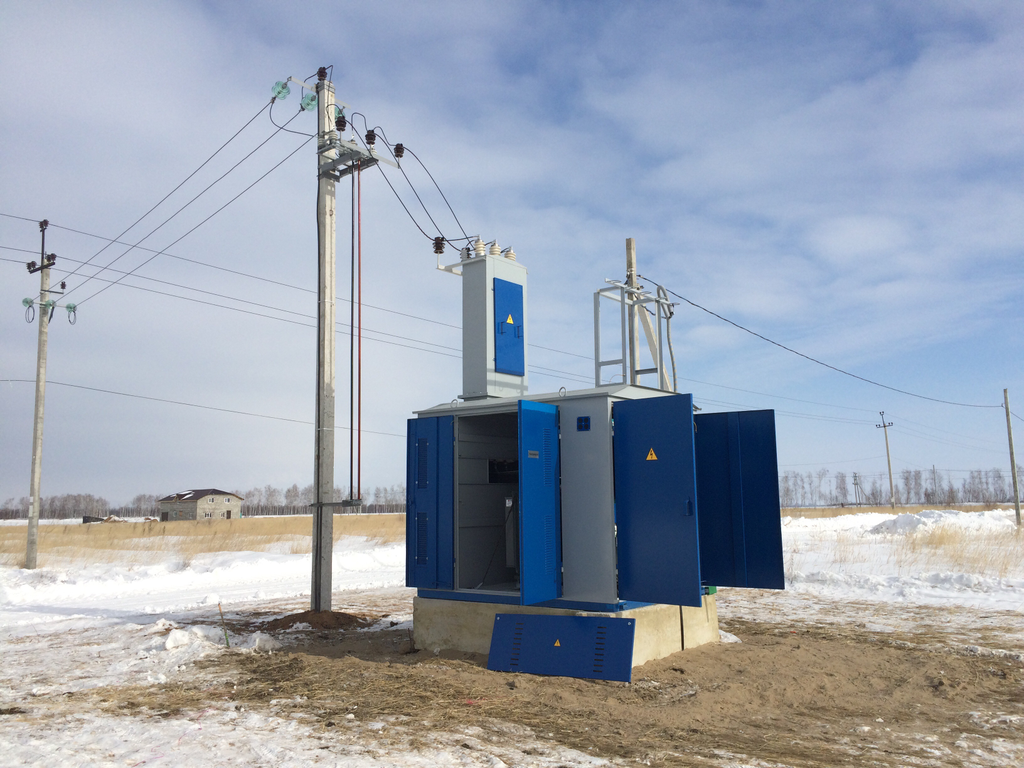

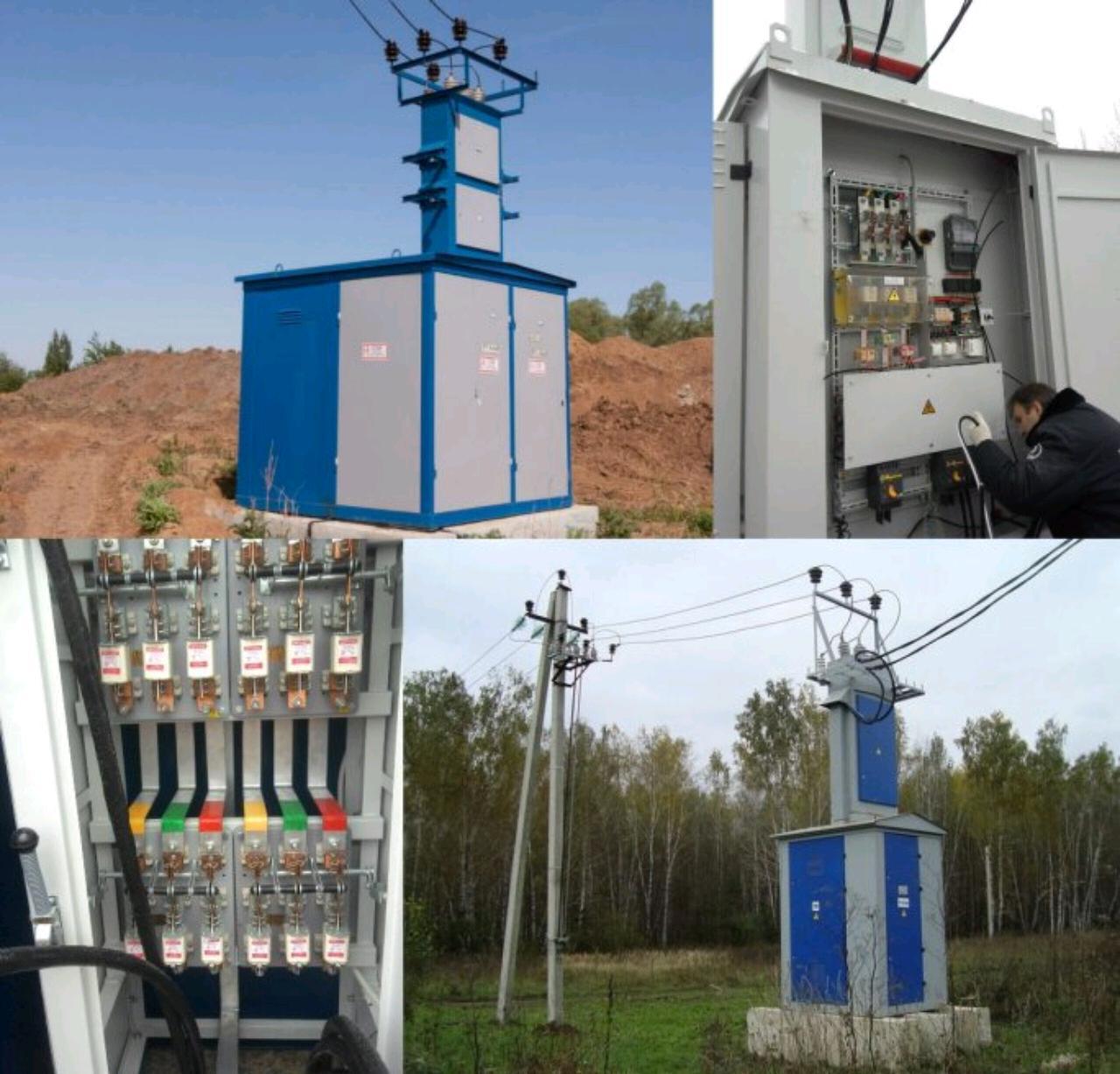

КТПШ – Комплектная трансформаторная подстанция шкафного типа представляет собой разновидность КТП, чаше всего распространена КТПШ собранная на 4 пасынках (стойках УСО) с наличием Шкафа РУНН и УВН.
В отличие от предыдущих вариаций КТПШ требует выполнения ограждения, как правило, оно сетчатое.
Внешний вид и возможные габариты КТПШ с расположением на пасынках (стойках УСО) представлены на рисунке ниже:



Оборудование КТПШ:
1. Трансформатор.
2. Шкаф предохранителя.
3. Шкаф РУНН.
4. Защитный кожух выводов трансформатора.
5. Изолятор проходной 10кВ.

6. Изолятор штыревой 10кВ.
7. Вентильный разрядник (ограничитель перенапряжений).
8. Стойка УСО 3А длиной 3600мм.


Данная статья освещает большую часть вариаций КТП, но не все, постепенно статья будет дополняться новыми менее распространенными ТП.
Продолжение статьи – КТПТАС (КТППАС), КТПГС, КТПНКТПНУ
Данную статью Вы можете обсудить на нашем форуме, нам очень важно Ваше мнение и Ваше видение ситуации

Невозможно подключиться к MySQLCan’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql. sock’ (2)


$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 14,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 => 'Невозможно подключиться к MySQLCan't connect to local MySQL server through socket '/var/lib/mysql/mysql.sock' (2)',
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/init.php',
    'line' => 21,
    'function' => 'connect',
    'class' => 'Db',
    'type' => '::',
    'args' =>
    array (
      0 => 'intent',
      1 => 'rjynjhf',
      2 => 'localhost',
      3 => 'intent',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/index.php',
    'line' => 5,
    'args' =>
    array (
      0 => '/var/www/intent93/data/www/intent93.ru/engine/init.php',
    ),
    'function' => 'include',
  ),
)
?>

Невозможно подключиться к Базе ДанныхCan’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)


$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 16,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 => 'Невозможно подключиться к Базе ДанныхCan't connect to local MySQL server through socket '/var/lib/mysql/mysql. sock' (2)',
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/init.php',
    'line' => 21,
    'function' => 'connect',
    'class' => 'Db',
    'type' => '::',
    'args' =>
    array (
      0 => 'intent',
      1 => 'rjynjhf',
      2 => 'localhost',
      3 => 'intent',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/index.php',
    'line' => 5,
    'args' =>
    array (
      0 => '/var/www/intent93/data/www/intent93.ru/engine/init.php',
    ),
    'function' => 'include',
  ),
)
?>

SELECT id FROM section WHERE alias=”


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT id FROM section WHERE alias=''',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql.sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 81,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        0 =>
        array (
          0 => 'SELECT id FROM section WHERE alias=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        0 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        0 => 'SELECT id FROM section WHERE alias= ',
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT id FROM section WHERE alias=''',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 170,
    'function' => 'execute',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        0 =>
        array (
          0 => 'SELECT id FROM section WHERE alias=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        0 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        0 => 'SELECT id FROM section WHERE alias= ',
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 0,
      1 =>
      array (
        0 => '327',
      ),
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_section.php',
    'line' => 87,
    'function' => 'get_one',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        0 =>
        array (
          0 => 'SELECT id FROM section WHERE alias=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        0 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        0 => 'SELECT id FROM section WHERE alias= ',
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT id FROM section WHERE alias=?',
      1 => '327',
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_section.php',
    'line' => 7,
    'function' => 'get_section_id',
    'class' => 'Client_section',
    'object' =>
    Client_section::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          0 =>
          array (
            0 => 'SELECT id FROM section WHERE alias=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          0 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          0 => 'SELECT id FROM section WHERE alias= ',
        ),
         'last_parameters' =>
        array (
          0 => '327',
        ),
      )),
       'ar' => NULL,
       'index' => NULL,
       'mites' => NULL,
       'cursor' => NULL,
       'add_ar' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
      0 => '327',
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_control.php',
    'line' => 14,
    'function' => '__construct',
    'class' => 'Client_section',
    'object' =>
    Client_section::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          0 =>
          array (
            0 => 'SELECT id FROM section WHERE alias=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          0 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          0 => 'SELECT id FROM section WHERE alias= ',
        ),
         'last_parameters' =>
        array (
          0 => '327',
        ),
      )),
       'ar' => NULL,
       'index' => NULL,
       'mites' => NULL,
       'cursor' => NULL,
       'add_ar' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  6 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

SELECT a.name AS current_name,b.name AS parent_name,a.id_parent AS parent_id, a.module AS current_module FROM section AS a LEFT JOIN section AS b ON a.id_parent=b.id WHERE a.id=327


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT a.name AS current_name,b.name AS parent_name,a.id_parent AS parent_id, a.module AS current_module FROM section AS a LEFT JOIN section AS b ON a.id_parent=b.id WHERE a.id=327',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql.sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 29,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT a. name AS current_name,b.name AS parent_name,a.id_parent AS parent_id, a.module AS current_module FROM section AS a LEFT JOIN section AS b ON a.id_parent=b.id WHERE a.id=327',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 203,
    'function' => 'query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT a.name AS current_name,b.name AS parent_name,a.id_parent AS parent_id, a.module AS current_module FROM section AS a LEFT JOIN section AS b ON a. id_parent=b.id WHERE a.id=327',
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/client_section.php',
    'line' => 13,
    'function' => 'get_row',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT a.name AS current_name,b.name AS parent_name,a.id_parent AS parent_id, a.module AS current_module FROM section AS a LEFT JOIN section AS b ON a.id_parent=b.id WHERE a.id=327',
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_control.php',
    'line' => 14,
    'function' => '__construct',
    'class' => 'Client_section',
    'object' =>
    Client_section::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
        ),
         'prepare_types' =>
        array (
        ),
         'prepared_queries' =>
        array (
        ),
         'last_parameters' =>
        array (
          0 => '327',
        ),
      )),
       'ar' => NULL,
       'index' => NULL,
       'mites' => NULL,
       'cursor' => NULL,
       'add_ar' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

SELECT section. id, section.name, section.alias, section.visible, section.static, section.sys, section.id_parent, section.image FROM section ORDER BY section.priority


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT section.id, section.name, section.alias, section.visible,
    section.static, section. sys, section.id_parent, section.image
     FROM section ORDER BY section.priority',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql.sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 29,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT section.id, section.name, section.alias, section.visible,
    section. static, section.sys, section.id_parent, section.image
     FROM section ORDER BY section.priority',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/client_section.php',
    'line' => 31,
    'function' => 'query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT section.id, section.name, section.alias, section.visible,
    section.static, section.sys, section.id_parent, section.image
     FROM section ORDER BY section. priority',
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/client_section.php',
    'line' => 71,
    'function' => 'get_section',
    'class' => 'Client_section',
    'object' =>
    Client_section::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
        ),
         'prepare_types' =>
        array (
        ),
         'prepared_queries' =>
        array (
        ),
         'last_parameters' =>
        array (
          0 => '327',
        ),
      )),
       'ar' => NULL,
       'index' => NULL,
       'mites' => NULL,
       'cursor' =>
      array (
        'current_id' => '327',
      ),
       'add_ar' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_control.php',
    'line' => 15,
    'function' => 'show',
    'class' => 'Client_section',
    'object' =>
    Client_section::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
        ),
         'prepare_types' =>
        array (
        ),
         'prepared_queries' =>
        array (
        ),
         'last_parameters' =>
        array (
          0 => '327',
        ),
      )),
       'ar' => NULL,
       'index' => NULL,
       'mites' => NULL,
       'cursor' =>
      array (
        'current_id' => '327',
      ),
       'add_ar' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

SELECT * FROM meta_tags where id_section=” and id_item=0


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT * FROM meta_tags where id_section='' and id_item=0',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql. sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 81,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        0 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => ' and id_item=',
          2 => '',
        ),
      ),
       'prepare_types' =>
      array (
        0 =>
        array (
          0 => 1,
          1 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        0 => 'SELECT * FROM meta_tags where id_section=  and id_item= ',
      ),
       'last_parameters' =>
      array (
        0 => '327',
        1 => 0,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT * FROM meta_tags where id_section='' and id_item=0',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 200,
    'function' => 'execute',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        0 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => ' and id_item=',
          2 => '',
        ),
      ),
       'prepare_types' =>
      array (
        0 =>
        array (
          0 => 1,
          1 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        0 => 'SELECT * FROM meta_tags where id_section=  and id_item= ',
      ),
       'last_parameters' =>
      array (
        0 => '327',
        1 => 0,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 0,
      1 =>
      array (
        0 => '327',
        1 => 0,
      ),
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 28,
    'function' => 'get_row',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        0 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => ' and id_item=',
          2 => '',
        ),
      ),
       'prepare_types' =>
      array (
        0 =>
        array (
          0 => 1,
          1 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        0 => 'SELECT * FROM meta_tags where id_section=  and id_item= ',
      ),
       'last_parameters' =>
      array (
        0 => '327',
        1 => 0,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT * FROM meta_tags where id_section=? and id_item=?',
      1 =>
      array (
        0 => '327',
        1 => 0,
      ),
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 23,
    'function' => 'get_info',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          0 =>
          array (
            0 => 'SELECT * FROM meta_tags where id_section=',
            1 => ' and id_item=',
            2 => '',
          ),
        ),
         'prepare_types' =>
        array (
          0 =>
          array (
            0 => 1,
            1 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=  and id_item= ',
        ),
         'last_parameters' =>
        array (
          0 => '327',
          1 => 0,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => '327',
      1 => 0,
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_control.php',
    'line' => 18,
    'function' => 'show',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          0 =>
          array (
            0 => 'SELECT * FROM meta_tags where id_section=',
            1 => ' and id_item=',
            2 => '',
          ),
        ),
         'prepare_types' =>
        array (
          0 =>
          array (
            0 => 1,
            1 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=  and id_item= ',
        ),
         'last_parameters' =>
        array (
          0 => '327',
          1 => 0,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  6 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

SELECT * FROM meta_tags where id_section=1


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT * FROM meta_tags where id_section=1',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql. sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 81,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        1 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        1 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        1 => 'SELECT * FROM meta_tags where id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT * FROM meta_tags where id_section=1',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 200,
    'function' => 'execute',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        1 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        1 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        1 => 'SELECT * FROM meta_tags where id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 1,
      1 =>
      array (
        0 => 1,
      ),
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 31,
    'function' => 'get_row',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        1 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        1 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        1 => 'SELECT * FROM meta_tags where id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT * FROM meta_tags where id_section=?',
      1 =>
      array (
        0 => 1,
      ),
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 23,
    'function' => 'get_info',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          1 =>
          array (
            0 => 'SELECT * FROM meta_tags where id_section=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          1 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          1 => 'SELECT * FROM meta_tags where id_section= ',
        ),
         'last_parameters' =>
        array (
          0 => 1,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => '327',
      1 => 0,
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_control.php',
    'line' => 18,
    'function' => 'show',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          1 =>
          array (
            0 => 'SELECT * FROM meta_tags where id_section=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          1 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          1 => 'SELECT * FROM meta_tags where id_section= ',
        ),
         'last_parameters' =>
        array (
          0 => 1,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  6 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

INSERT meta_tags SET id_section=1


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'INSERT meta_tags SET id_section=1',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql. sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 81,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        2 =>
        array (
          0 => 'INSERT meta_tags SET id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        2 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        2 => 'INSERT meta_tags SET id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'INSERT meta_tags SET id_section=1',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 25,
    'function' => 'execute',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        2 =>
        array (
          0 => 'INSERT meta_tags SET id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        2 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        2 => 'INSERT meta_tags SET id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 2,
      1 =>
      array (
        0 => 1,
      ),
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 33,
    'function' => 'query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        2 =>
        array (
          0 => 'INSERT meta_tags SET id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        2 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        2 => 'INSERT meta_tags SET id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'INSERT meta_tags SET id_section=?',
      1 =>
      array (
        0 => 1,
      ),
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 23,
    'function' => 'get_info',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          2 =>
          array (
            0 => 'INSERT meta_tags SET id_section=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          2 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          2 => 'INSERT meta_tags SET id_section= ',
        ),
         'last_parameters' =>
        array (
          0 => 1,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => '327',
      1 => 0,
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/client_control.php',
    'line' => 18,
    'function' => 'show',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          2 =>
          array (
            0 => 'INSERT meta_tags SET id_section=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          2 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          2 => 'INSERT meta_tags SET id_section= ',
        ),
         'last_parameters' =>
        array (
          0 => 1,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  6 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

SELECT * FROM meta_tags where id_section=1


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT * FROM meta_tags where id_section=1',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql. sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 81,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        3 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        3 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        3 => 'SELECT * FROM meta_tags where id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT * FROM meta_tags where id_section=1',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/engine/class/db.php',
    'line' => 200,
    'function' => 'execute',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        3 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        3 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        3 => 'SELECT * FROM meta_tags where id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 3,
      1 =>
      array (
        0 => 1,
      ),
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93. ru/modules/meta_tags/client_meta_tags.php',
    'line' => 34,
    'function' => 'get_row',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
        3 =>
        array (
          0 => 'SELECT * FROM meta_tags where id_section=',
          1 => '',
        ),
      ),
       'prepare_types' =>
      array (
        3 =>
        array (
          0 => 1,
        ),
      ),
       'prepared_queries' =>
      array (
        3 => 'SELECT * FROM meta_tags where id_section= ',
      ),
       'last_parameters' =>
      array (
        0 => 1,
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT * FROM meta_tags where id_section=?',
      1 =>
      array (
        0 => 1,
      ),
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/modules/meta_tags/client_meta_tags.php',
    'line' => 23,
    'function' => 'get_info',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          3 =>
          array (
            0 => 'SELECT * FROM meta_tags where id_section=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          3 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          3 => 'SELECT * FROM meta_tags where id_section= ',
        ),
         'last_parameters' =>
        array (
          0 => 1,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => '327',
      1 => 0,
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/client_control.php',
    'line' => 18,
    'function' => 'show',
    'class' => 'Client_meta_tags',
    'object' =>
    Client_meta_tags::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
          3 =>
          array (
            0 => 'SELECT * FROM meta_tags where id_section=',
            1 => '',
          ),
        ),
         'prepare_types' =>
        array (
          3 =>
          array (
            0 => 1,
          ),
        ),
         'prepared_queries' =>
        array (
          3 => 'SELECT * FROM meta_tags where id_section= ',
        ),
         'last_parameters' =>
        array (
          0 => 1,
        ),
      )),
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
  6 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

SELECT id, present, module FROM section WHERE present=”anywhere” OR id=327


Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)
$_GET
<?
array (
  'section' => '327',
)
?>

$_POST
<?
array (
)
?>

$_SESSION
<?
array (
)
?>

BACKTRACE
<?
array (
  0 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 35,
    'function' => 'report',
    'class' => 'Error',
    'type' => '::',
    'args' =>
    array (
      0 =>
      array (
        0 => 'SELECT id, present, module FROM section WHERE present="anywhere" OR id=327',
        1 => 'Can't connect to local MySQL server through socket '/var/lib/mysql/mysql.sock' (2)',
      ),
    ),
  ),
  1 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 29,
    'function' => 'simple_query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT id, present, module FROM section WHERE present="anywhere" OR id=327',
    ),
  ),
  2 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/db.php',
    'line' => 234,
    'function' => 'query',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT id, present, module FROM section WHERE present="anywhere" OR id=327',
    ),
  ),
  3 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/client_section.php',
    'line' => 93,
    'function' => 'get_all',
    'class' => 'Db',
    'object' =>
    Db::__set_state(array(
       'prepare_tokens' =>
      array (
      ),
       'prepare_types' =>
      array (
      ),
       'prepared_queries' =>
      array (
      ),
       'last_parameters' =>
      array (
        0 => '327',
      ),
    )),
    'type' => '->',
    'args' =>
    array (
      0 => 'SELECT id, present, module FROM section WHERE present="anywhere" OR id=327',
    ),
  ),
  4 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/engine/class/client_control.php',
    'line' => 24,
    'function' => 'get_present',
    'class' => 'Client_section',
    'object' =>
    Client_section::__set_state(array(
       'db' =>
      Db::__set_state(array(
         'prepare_tokens' =>
        array (
        ),
         'prepare_types' =>
        array (
        ),
         'prepared_queries' =>
        array (
        ),
         'last_parameters' =>
        array (
          0 => '327',
        ),
      )),
       'ar' =>
      array (
      ),
       'index' => NULL,
       'mites' => NULL,
       'cursor' =>
      array (
        'current_id' => '327',
      ),
       'add_ar' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
      0 => '327',
    ),
  ),
  5 =>
  array (
    'file' => '/var/www/intent93/data/www/intent93.ru/index.php',
    'line' => 7,
    'function' => 'show',
    'class' => 'Client_control',
    'object' =>
    Client_control::__set_state(array(
       'db' => NULL,
    )),
    'type' => '->',
    'args' =>
    array (
    ),
  ),
)
?>

ИНТЕНТ

ИНЖЕНЕРНАЯ ПЕРЕВОДЧЕСКАЯ КОМПАНИЯ

Основана в 1993 г.

Система заземления TT | Заметки электрика

Здравствуйте, уважаемые посетители сайта «Заметки электрика».

Мы сегодня продолжим изучение систем заземления. Вашему вниманию, я представляю систему заземления TT.

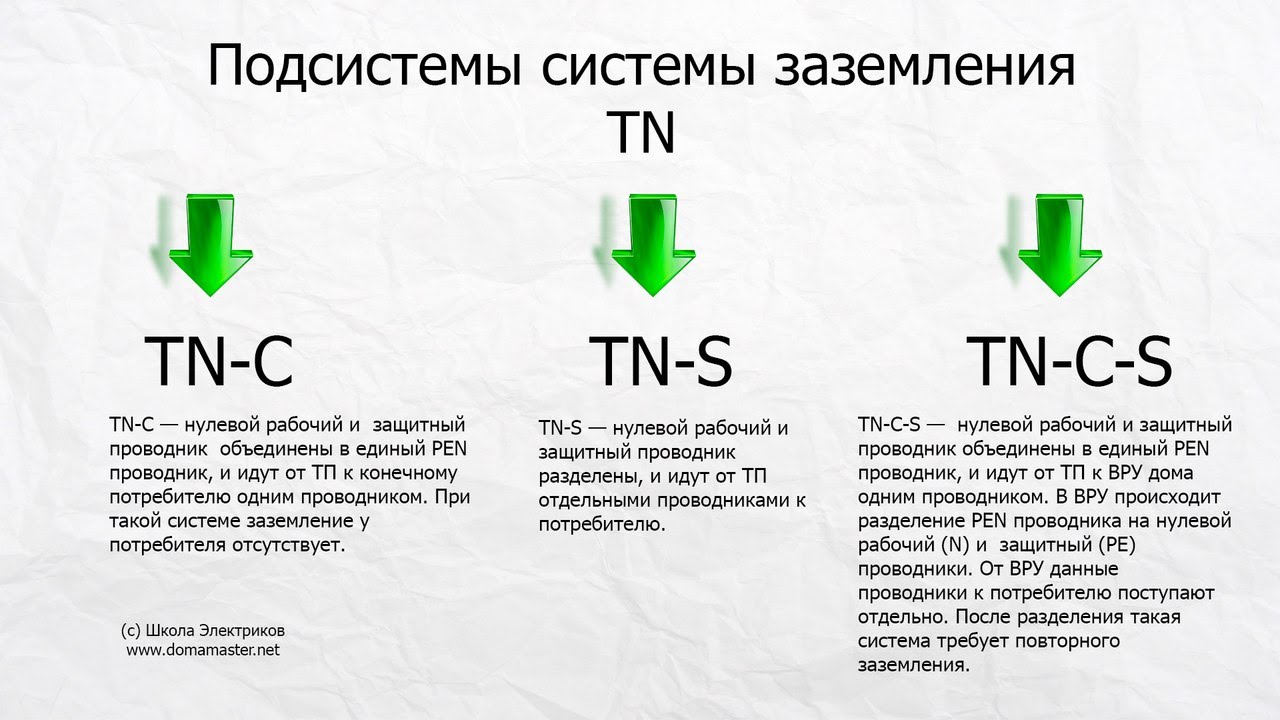

Чем же она отличается от других систем заземления?

Давайте во всем разберемся по-порядку.

Система заземления TT применяется в первую очередь там, где условия по электробезопасности в системах TN-C, TN-C-S и TN-S не полностью обеспечены, т.е. систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ). С уверенностью могу сказать, что большинство воздушных линий (ВЛ) находятся в неудовлетворительном состоянии, выполнены они неизолированными проводами и большинство из них не имеют повторного заземления на опорах.

Со всеми недостатками неизолированных проводов Вы можете познакомиться в статье про СИП провод.

Также систему заземления TT применяют для защиты людей от поражения электрическим током через токопроводящие (металлические) поверхности временных строений или зданий.

К ним относятся:

  • строительные и монтажные бытовки (вагончики)

  • металлические контейнеры, торговые павильоны и киоски

  • помещения с диэлектрической поверхностью стен, при наличии в них постоянной влажности и сырости

Принцип исполнения

Принцип системы заземления TT основан на том, что защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Даже если рядом расположен контур заземления рабочего проводника N, то все равно защитный проводник PE должен заземляться через свой контур заземления, и эти два контура НЕ ДОЛЖНЫ сообщаться между собой.

Таким образом, мы полностью изолируем токопроводящие (металлические) поверхности временных строений и зданий от электрических сетей.

Это осуществляется простым способом — по всему периметру временного здания (строения) проводится защитный проводник PE в виде пластины или прутка, которые соединяется со своим отдельным контуром заземления.

Запрещено соединять заземленные части конструкций здания (строения) и корпуса электрооборудования с рабочим нулевым проводником N.



Основные требования и особенности системы ТТ

Ниже я перечислю Вам основные требования и особенности при монтаже системы заземления TT.

1. УЗО

Абсолютно на все групповые линии электропроводки должны быть установлены УЗО с уставкой не более 30 (мА). Это необходимо для защиты от случайного прямого или косвенного прикосновения к токоведущим частям электрооборудования, или при появлении неисправностей в электропроводке дома (появление токов утечки).

Также не стоит пренебрегать установкой УЗО на вводе с уставкой от 100-300 (мА), тем самым обеспечивая двухступенчатую селективную защиту своего дома.

Переходите по ссылочке, чтобы познакомиться со всеми разновидностями и типами УЗО.

2. Нулевой рабочий проводник N

Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.

3. Перенапряжение

Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП). Более подробно об этих устройствах мы поговорим в ближайших статьях.

4. Сопротивление контура заземления

Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (Глава 1.7., пункт 1.7.59) Rc*Iузо (ток срабатывания УЗО) < 50 (В).

Например, при УЗО с уставкой в 30 (мА) сопротивление контура заземления (заземлителя) должно быть не более 1666 (Ом). Или, если УЗО имеет уставку 100 (мА), то сопротивление не должно превышать 500 (Ом). Это минимальные требования к сопротивлению контура заземления при системе заземления ТТ.

Как произвести измерение сопротивления контура — читайте в статье измерение сопротивления заземления.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я Вам рекомендую выполнить контур более тщательно, забив несколько заземлителей. Хуже не будет.

Недостаток системы заземления ТТ

Пожалуй, единственным недостатком системы ТТ является факт одновременного отказа устройства защитного отключения (УЗО) и пробое фазы на заземленный корпус электрического прибора.

В таком случае защитные проводники РЕ и открытые токопроводящие поверхности окажутся под потенциалом (напряжением) сети по причине того, что автоматический выключатель поврежденной линии может не сработать при замыкании фазы на РЕ, т.к. ток короткого замыкания будет не достаточный. Поэтому единственной защитой в такой ситуации остается система уравнивания потенциала и установка двухступенчатой дифференциальной защиты, про которую я упоминал чуть выше.

P.S. В завершении статьи рекомендую Вам посмотреть мое видео про компоновку и сборку трехфазного щита учета 380 (В) для частного дома с системой заземления ТТ.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


АВР – просто о сложном. Часть I

Доктор Вольт, для Ua.Automation.com

В работе часто приходится сталкиваться с запросами на расчет и заказ АВР-ов. По нашим наблюдениям, заказчики, произнося эту аббревиатуру «АВР», не всегда понимают, что это такое на самом деле… Этим материалом мы бы хотели добавить ясности в этот вопрос – возможно и для специалистов, в том числе. В общем, в некотором роде, наша цель это «Просвещение + Электрификация всей страны» :).

Что же такое АВР

Под АВР подразумевается, как правило, устройство Автоматического Ввода Резерва.

Более подробное определение может звучать таким образом: «Щит АВР – это устройство, предназначенное для приема, контроля трехфазного переменного напряжения и автоматического переключения резервного электропитания на нагрузку…». Можно, также, добавить такое окончание фразы, как «…автоматического запуска генераторной установки, а также защиты отходящих линий от токов перегрузки и токов короткого замыкания».

Это определение АВР, на самом деле, довольно короткое, но уже из него видно 2 принципиальных момента: 1) АВР – это сложное устройство; и 2) АВР – это часть щитового устройства.

В Википедии дано такое определение АВР: «способ обеспечения резервным электроснабжением нагрузок, подключенных к системе электроснабжения, имеющей не менее двух питающих вводов и направленный на повышение надежности системы электроснабжения. Заключается в автоматическом подключении к нагрузкам резервных источников питания в случае потери основного».

Обычно, АВР – это электрощитовое вводно-коммутационное распределительное устройство, минимум, на два питающих ввода. Один ввод основной (от которого постоянно работает нагрузка) и другой ввод – резервный. От резервного ввода происходит питание нагрузки в случае «пропадания» напряжения на основном вводе.

Устройство АВР переключает питание между вводами, обеспечивая питание нагрузки с минимальным временем переключения. Количество питающих вводов может быть больше двух. Например, три ввода, четыре ввода. Все зависит от степени обеспечения надежности питания нагрузки.

Из всего сказанного об АВР-ах можно вывести следующее:

АВР-ы классифицируются по:

  • количеству питающих вводов
  • напряжению питания
  • времени переключения (в зависимости от типа переключающего устройства, но об этом мы расскажем позднее)
  • по номинальному току.

«А на чем АВР?»

Самый «животрепещущий» вопрос, касающийся Автоматического Ввода Резерва, звучит так: «На чем АВР?». АВР может быть на контакторах, рубильниках с мотор-приводом, на автоматических выключателях с мотор-приводами, на рубильниках соленоидного типа, на полупроводниковых контакторах (дорого, зато быстро) и т.д.

Самый распространенный тип коммутирующего устройства – контакторы (они же – магнитные пускатели).

Устройство на контакторах состоит из двух контакторов – один контактор подключает питание от основного ввода на нагрузку, другой контактор – от резервного ввода.

Важная особенность – контакторы взаимосблокированы друг с другом. Это означает, что когда один контактор замкнут, то другой разомкнут и наоборот. Причем, включить оба контактора нельзя, т.к. между ними есть механическая и электрическая взаимоблокировки. Тут есть смысл остановиться и расписать все подробнее…

Чего не любят энергопоставляющие организации

Если два питающих ввода включить встречно, то произойдет встречное включение (обычно, как вариант, это может привести к полному короткому замыканию). Этого необходимо избегать. За этим бдительно следят энергопоставляющие организации. Стоит им узнать, что где-то есть АВР, они обязательно поинтересуются и потребуют, чтобы контакторы или другие коммутирующие устройства были сблокированы и защищены от одновременного включения. Особенно когда это АВР для ДГУ (дизель-генераторной установки).

Механическая взаимоблокировка – это такая «штучка», которая при монтаже контакторов устанавливается между ними и объединяет их таким образом, чтобы они не смогли включиться одновременно, причем блокирует их движущиеся части с силовыми контактами, позволяя включиться только одному контактору.

Электрическая взаимоблокировка – это система вспомогательных контактов, включенных определенным образом в цепи питания катушек контакторов, для исключения одновременной подачи на них напряжения управления.

Время переключения АВР-а на контакторах минимально короткое и может составлять до 200-250 мс. Но, на самом деле, оно может отличаться в зависимости от номинального тока контактора. Чем меньше ток, а значит физический габарит, то тем быстрее замыкаются и размыкаются контакты. Чем больше ток, тем больше габариты и больше расстояния между контактами и, соответственно, время включения увеличивается.

2+1=3

Как я уже говорил, чтобы реализовать самый «простой» АВР необходимо два ввода – один основной и другой, резервный.

Усложним задачу и примем в качестве основных два ввода, а третий ввод пусть будет резервным. Данный тип схемного построения АВР позволяет увеличить степень надежности электропитания нагрузок, т.к. в случае «пропадания» 1 основного ввода, АВР переключит питание нагрузки на 2-ой основной ввод. Ну, а в случае «пропадания» и 2-го основного ввода, АВР переключит питание нагрузки на 3-й резервный ввод. Причем, при восстановлении напряжения питания любого из основных вводов, АВР вернет питание нагрузки от основных вводов.

Слова «пропадание» питания, «пропадание» напряжения мы написали в кавычках неспроста и совершенно осознанно. Сейчас все объясним :).

Понятие «пропадание» напряжения питания описывает только один из вариантов выхода параметров напряжения за установленные пределы. У нас, согласно установленным и принятым правилам, напряжение считается нормальным, если оно находиться в пределах +/- 10% от номинального значения.  Т.е.: 380 В + 10% = 418 В – максимальное превышение и 380 В – 10% = 342 В – минимальное понижение. Другие аномалии «пропадания» это: пропадание одной, двух или сразу трех фаз ввода, а также неправильное чередование фаз.

Можно еще, конечно, упомянуть такое явление как выход частоты за установленные пределы, но это, действительно аномалия. Хотя решить эту проблему несложно – достаточно применить в качестве дополнительного устройства контроля напряжения устройство «частотомер».

Итак, принимаем за «пропадание» выход за установленные пределы напряжения ввода, основного или резервного. В дальнейшем мы будем применять словосчетание «пропадание напряжения», смысл которого понятен.

Как это работает?

Вернемся к нашим трем вводам…

Логика в данном случае весьма простая. Будем считать 1-й ввод главным или «основным-основным», 2-й ввод основным (просто основным, или первым резервным) и 3-й ввод – резервным или аварийным (аварийным, в смысле, «самым надежным» и который применяется, когда вокруг все отказало, а электропитание все-таки нужно)…

Рассмотрим гипотетический сценарий: 1-й ввод работает, 2-й ввод есть, 3-й ввод, например, тоже работает (или это ДГУ, которая должна заработать автоматически).

И вот Горэнерго отключило 1 ввод! – контакторы переключают питание на 2-й ввод. Все прекрасно! Но, энергетики упорствуют и идут дальше (профилактика у них, что непонятного?), отключая и 2-й ввод! А что делать в таком случае банку, если у него в этот период закрытие отчетного периода или переводы денег, а значит, серверы должны работать «при любой погоде»! Конечно, тут нас должен выручить АВР, подключив нагрузку к 3-му вводу! В случае с ДГУ – при пропадании 1 и 2 вводов поступает сигнал на запуск ДГУ, который автоматически запускается и подает питание на АВР, который, конечно, срабатывает.

И если даже энергетики вновь включат 2-й ввод, то АВР произведет обратное переключение, и нагрузка будет питаться от 2-го ввода (3-й ввод при этом отключается, а если на 3-м вводе был ДГУ, то он останавливается. Солярка ныне не дешева). Если подключается и 1 ввод, то происходит переключение нагрузки на питание от 1 ввода.

Процесс, по сути простой, а вот слов для его описания потребовалось немало 🙂

Продолжение следует…

 Связаться с автором можно по адресу: [email protected]

Что находится в ТП, которая стоит у вас под окнами? | Sad7even

Здравствуйте, на этом канале я рассказываю сложное простыми словами.

Если Вы хотите узнать для чего это здание, прочтите мою прошлую статью про то, как у нас в розетках появляется напряжение 220 Вольт.

В этой статье Вы узнаете, что же находится в этом таинственном здании, которое ещё к тому же создаёт какие-то странные звуки.

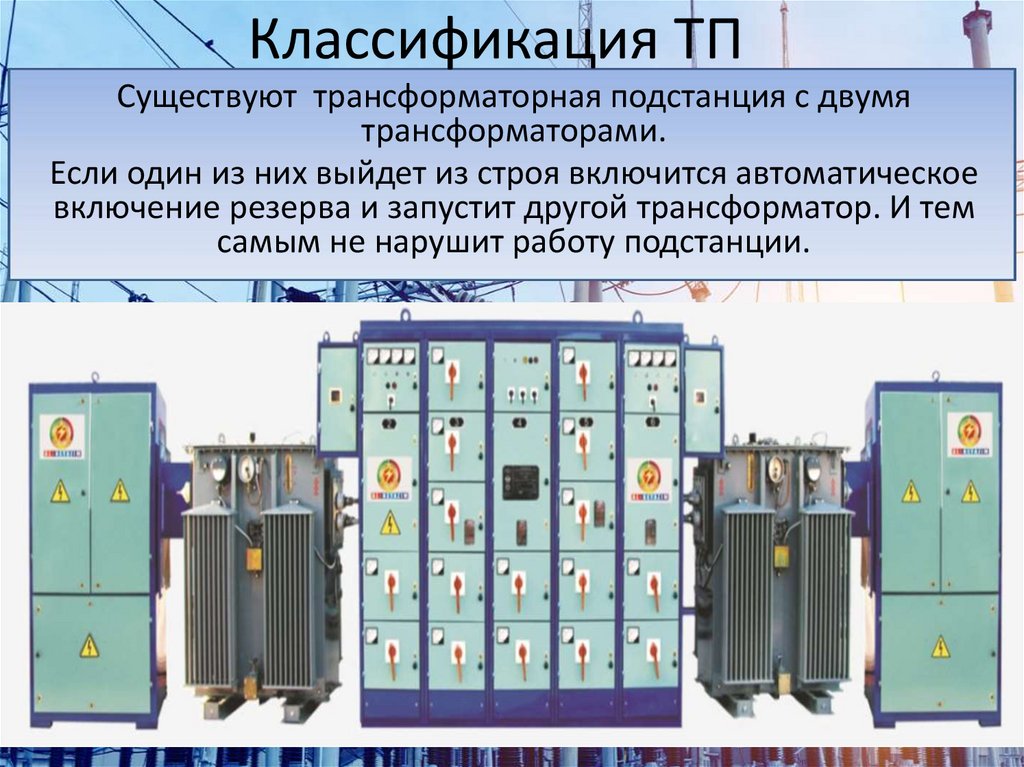

Трансформаторная подстанция около вашего дома

Трансформаторная подстанция около вашего дома

Начнём с того, что это здание называется Трансформаторной подстанцией.

Если рассматривать в простейшем случае, то как можно увидеть на фотографии у этого здания обычно есть несколько дверей, какие-то щиты,а также несколько решёток.

Решётки нужны просто для естественной вентиляции, то есть чтобы туда проникал воздух.

1. Что находится за этой большой дверью?

Как мы можем увидеть, на ней написано ТР-Р 1 и знак опасности поражения электрическим током. Это значит, что за этой дверью находится силовой трансформатор, на двери рядом в этом случае написано ТР-Р 2 потому что их два.

Открыв двери заглянув внутрь, мы увидим следующее:

Силовой масляный трансформатор ТМ

Силовой масляный трансформатор ТМ

Не удивляйтесь, что он такой грязный и всё из него течёт, это совсем обычное дело 🙂 Хотя конечно это нарушение правил технической эксплуатации электроустановок, ведь все установки должны находиться в хорошем состоянии и поддерживаться на всём жизненном пути.

2. Что находится за другой дверью?

Если посмотреть на фасад здания, можно увидеть другие двери

Если посмотреть на фасад здания, можно увидеть другие двери

Как можно увидеть на этой фотографии есть ещё и две другие двери. На этих дверях обычно написано РУ-0,4 кВ и РУ-10 кВ. Это говорит нам о том, что там располагается распределительное устройство, если простыми словами, то просто куча металлических шкафов.

Распределительное устройство 0,4 кВ

Распределительное устройство 0,4 кВ

Да, именно такие страшные шкафы там и располагаются…

Что же находится у них внутри?

Коммутационный аппарат (рубильники и предохранители)

Коммутационный аппарат (рубильники и предохранители)

Обычно здесь просто находятся рубильники и предохранители для включения и отключения цепи, а также для её защиты от короткого замыкания.

3. Для более наглядной информации

Строение трансформаторной подстанции

Строение трансформаторной подстанции

То есть это просто здание с комнатками, где находится силовое оборудование:)

А после трансформатора электрический ток уже бежит к нам в квартиры. Подробнее прочитать можно по этой ссылке.

Спасибо за прочтение статьи, если есть какие-то вопросы не стесняйтесь задавать их в комментариях!

Категория электроснабжения – классификация потребителей электроэнергии согласно ПУЭ, как обеспечить нужную категорию электроснабжения

Категория электроснабжения

Рубрика: Статьи   ‡

Все электропотребители, можно разделить по некоторой условной важности. То есть, надёжность электроснабжения, допустим жилых домов, будет явно, отличатся от насосной пожаротушения, где от наличия электричества зависят множество жизней, либо  производства плавки металла, что в итоге может, обернутся страшной аварией.

По надёжности электроснабжения и важности электропотребителей, питающихся электроэнергией, были разработаны данные категории. Они определяются при проектировании, на основании нормативной документации (ПУЭ и других действующих нормативов) и тех. части самого проекта. Выделяют три категории электроснабжения: 1-я (очень важные электропотребители), 2-я (просто важные электропотребители) 3-я (все остальные электропотребители).

К первой категории относятся такие виды электропотребителей, которые в результате своего простоя без электричества могут повлечь опасность для жизни людей, безопасности государства, нанести большой материальный ущерб, поломку сложного и дорогого оборудования или нарушения сложного техпроцесса, работы сфер коммунального хозяйства. Проще говоря, всё то повлечет за собой очень серьезные последствия.

Как правило по первой категории электроснабжения запитаны ответственные потребители (противопожарные насосы, аварийное электроосвещение, пожарная и охраная сигнализации и т.д. )

В первую категорию так же входит особая группа электропотребителей, которая должна быть безостановочной в силу возможности возникновения пожаров, взрывов и человеческих смертей. Электропотребители этой категории при нормальной  работе, должны предусматривать два независимых резервируемых источника электропитания, у которых перерыв для возобновления электроснабжения при отключении одного из них, должен быть лишь на время автоматического переключения на второй. Как правило для первой категории предусматриваются две независимые трансформаторные подстанции (ТП) либо ТП и ДГУ (дизель генератор), либо ТП и аккумуляторные батареи, расчитаные на определенное время работы как в режиме ожидания так и в режиме тревога. Автоматическое переключение потребителей первой категории на резервный ввод осуществляется с помощью устройства автоматического ввода резерва (АВР).

Для особой группы первой категории, должен предусматриваться также третий независимый источник, для увеличения общей надёжности. В роли третьего независимого источника для особой группы электропотребителей, могут использоваться различные аппараты бесперебойного электропитания, аккумуляторные батареи, дизель генераторы (ДГУ) и т.д.  с использованием АВР на 3 ввода или двух АВР.

Вторая категория. К ней можно отнести электропотребители, что при внезапном отключении электроэнергии могут последовать массовое возникновение брака или недоотпуска продукции, длительный простой рабочих, оборудования, техпроцесса, общее нарушению обычной жизнедеятельности большого количества городского и сельского населения.

Она должна при нормальной своей работе, обеспечить электроснабжение, так же от двух независимых резервирующих источников электропитания, но допускается некоторое время на переключение (например, время за которое дежурный электрик зайдет в щитовую и переключит рубильник на второй ввод). Для элетропотребителей второй категории при возникновении проблем с электропитанием на одном из источников, допускается время простоя до восстановления электроснабжения, в промежутке, пока дежурныё персонал или выездная бригада не произведёт необходимое переключение и восстановит поступление электроснабжение. Для электроснабжения по второй категории необходимы два независимых источника электропитания, но в отличии от потребителей первой категории, переключение на резервный ввод осуществляется вручную (без устройства ввода резерва АВР).

Большинство электропотребителей проектируемых административных зданий относятся ко второй категории электроснабжения.

Третья категория. Это категория, в которую не вошли электропотребители первой и второй категории. Для неё допускается осуществления электроснабжения от одного источника, притом условии, что на восстановление электропитания после поломки потребуется не более одних суток. Например, для обеспечения электропотребителей третей категории  можно использовать однотрансформаторную КТП. Тут можно узнать больше о проектировании трансформаторных подстанций 10(6)/0,4кВ.

Стоит заметить то, что увеличение важности категории, напрямую влияет на саму стоимость его осуществления, поскольку это влечёт установку большего количества дополнительного оборудования и в итоге общего усложнение всей системы элетропотребителя.

Но с другой стороны на тех объектах, где действительно очень важна надёжность, в силу особых обстоятельств, то такое усложнение и резервирование, играет ключевую роль, во избежание более худших последствий при возникновении перебоя с элетрообеспечением.

Оставить комментарий или два

Пожалуйста, зарегистрируйтесь для комментирования.

Что такое перекос фаз, как исправить эту проблему.

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. Одной из проблем многих частных владений, общественных заведений и производственных мощностей является перекос фаз.

Что это такое, и как его исправить?

Что такое перекос фаз: Перекос фаз – это состояние электрической сети, при котором одна или две из трех фаз нагружены сильнее, чем остальные. При этом наблюдается значительное снижение мощности трехфазных электрических приборов, преимущественно двигателей и трансформаторов. Но это, что касается промышленных сетей.

В бытовых условиях перекос наблюдается более выражено, при этом может даже возникать риск выхода из строя электроприборов с преобладающей реактивной нагрузкой. К таким относятся компрессоры холодильников, вентиляторы, приборы с простыми силовыми трансформаторными источниками питания. То все то, что не имеет четкой гальванической развязки с сетью и схему защиты от перенапряжений и просадок.

Следует отметить, что существуют разные виды перекоса в электросети. В зависимости от типа проблемы, выбирается наиболее оптимальный способ ее решения. Остановимся на наиболее распространенной и, в то же время, самой простой ситуации – перекос фаз, вызванный неравномерным распределением внутрисетевой нагрузки.

Большинство сетей являются трехфазными. Если в них нагрузка распределена неравномерно, в следствии чего одна или две фазы перегружены, а третья (или же две) недогружена, происходит перекос. На практике это может выглядеть следующим образом: подавляющее большинство однофазных нагрузок питаются от одной фазы, тогда как остальные могут быть вовсе не задействованы либо использоваться по минимуму.

Наиболее часто встречаются ситуации неисправности, в которых при подключении электропитания к трансформаторам не учитывается их потребляемая мощность. Таким образом, бывает, что физически фазы имеют приблизительно одинаковое количество подключений, но вот потребляемая этими подключениями мощность существенно отличается.

Сосредоточие на одной из фаз приборов с высоким потреблением электричества неизбежно вызывает неравномерную нагрузку между фазами. То же самое можно сказать и об общественных и промышленных объектах – во всех случаях очень важно следить за равномерным распределением нагрузки между имеющимися фазами, это позволит предотвратить возникновение сложностей.

Что же собой представляет перекос фаз с точки зрения электротехники?

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине. Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

AB=BC=CA=380 В;

AN=BN=CN=220 В.

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN.

Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Чем опасен перекос фаз.

Во время перекоса наблюдается неравномерная нагрузка на фазы – на задействованной напряжение падает ниже нормы, тогда как недогруженная фаза испытывает скачок напряжения, превышающий допустимые показатели. Результаты такого положения могут быть плачевными для многих электроприборов. Это вызвано тем, что отдельный прибор может либо недополучать требующейся мощности, либо получать ее в избытке. Особенно такое положение опасно для приборов, потребляющих много энергии: двигателей для ворот, насосов, оборудования, использующегося в бассейнах и при поливе.

Вернемся: как исправит проблему с перекосом фаз?

Предотвратить негативные последствия для оборудования от перекоса между фазами позволяет трехфазный автомат. Если мощность в одной фазе превышаю предусмотренную нагрузку, автоматически отключается электричество во всем доме/линии. Это не является решением ситуации, потому что лишь подобный подход не позволяет использовать всю доступную мощность. К примеру, при трехфазном автомате на 16А, при превышении нагрузки на одной фазе 16А – система отключится, но это не позволяет полностью использовать всю возможную мощность 48А (16Х3).

Идеальным вариантом является планирование всех мощностей на начальном этапе проектирования здания, таким образом можно равномерно распределить напряжение между всеми фазами, предотвратив тем самым перекос. Если же здание уже сдано в эксплуатацию – можно замерить напряжение на каждой фазе в отдельности, для этого используется вольтметр, и при необходимости осуществить перераспределение.

Реальные рабочие условия

При стандартном распределении на дом с тремя подъездами обычно одна фаза используется для питания одного подъезда, вторая для второго и третья, соответственно, для третьего. Это позволяет равномерно нагрузить развязывающий понижающий трансформатор на подстанции и обеспечить ему оптимальные режимы работы. Но это справедливо, только если нагрузка примерно одинакова, притом как в активной, так и реактивной составляющей.

Но, к сожалению, потребителю не объяснишь, что необходимо придерживаться норм расхода электричества, а если рассматривать сельскую местность, то многие умельцы в сеть подключают очень большую активную нагрузку, что существенно ухудшает условия работы трансформатора на подстанции. Через одно плечо начинает течь больший ток, чем через остальные, тем самым разогревая магнитопровод, а это приводит к возникновению в нем паразитных вихревых токов, нарушающих режим работы источника еще сильнее.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

TP Значение в электрике – Что означает TP в электрике? Определение TP

Значение для TP – это зона аренды Тарпон-Спрингс в Мексиканском заливе, а другие значения расположены внизу, которые имеют место в электрической терминологии, а TP имеет 2 разных значения. Все значения, которые принадлежат аббревиатуре TP, используются только в электрической терминологии, другие значения не встречаются. Если вы хотите увидеть другие значения, щелкните ссылку Значение TP.Таким образом, вы будете перенаправлены на страницу, где указаны все значения TP.
Если внизу нет двух разных значений аббревиатуры TP, выполните поиск еще раз, введя такие структуры вопросов, как «что означает TP в электрическом, значение TP в электрическом». Кроме того, вы можете искать, набрав TP в поле поиска, которое находится на нашем сайте.

Значение Астрологические запросы

TP Значение в электрике

  1. Тарпон-Спрингс Мексиканский залив Лизинговая зона
  2. Телефон Распространенное сокращение для «телефон».”Часто предшествует номеру телефона. Иногда используется в подписях в электронной почте.

Пожалуйста, найдите значение TP для электрического в других источниках.

Что означает TP для электрического?

Мы составили запросы аббревиатуры TP в разделе” Электрика в поисковых системах. Наиболее часто задаваемые вопросы по аббревиатуре TP для «Электрооборудование» были выбраны и включены на сайт.

Мы думали, что вы задали аналогичный вопрос TP (для «Электрооборудование») поисковой системе, чтобы найти значение полной формы TP в Electrical, и мы уверены, что следующий список запросов Electrical TP привлечет ваше внимание.

  1. Что означает TP для «Электрооборудование»?

    TP означает арендную зону в Мексиканском заливе Тарпон-Спрингс.
  2. Что означает аббревиатура TP в «Электрооборудование»?

    Аббревиатура TP означает «Телефон» в «Электротехнике».
  3. Что такое определение TP?
    TP определение: «Территория аренды в Мексиканском заливе Тарпон-Спрингс».
  4. Что означает TP в электрическом?
    TP означает, что «Зона лизинга в Мексиканском заливе Тарпон-Спрингс» для электротехники.
  5. Что такое аббревиатура TP?
    TP аббревиатура «Телефон».
  6. Что такое сокращение для арендной зоны в Мексиканском заливе Тарпон-Спрингс?
    Сокращенное обозначение «Территория аренды в Мексиканском заливе Тарпон-Спрингс» – TP.
  7. Каково определение аббревиатуры TP в «Электрооборудование»?
    Определения TP: «Территория аренды в Мексиканском заливе Тарпон-Спрингс».
  8. Какая полная форма аббревиатуры TP?
    Полная форма аббревиатуры TP: «Территория аренды в Мексиканском заливе Тарпон-Спрингс».
  9. В чем полное значение TP в области электротехники?
    Полное значение TP – «Территория аренды в Тарпон-Спрингс в Мексиканском заливе».
  10. Какое объяснение TP в электрическом?
    Пояснение к TP: «Территория аренды в Мексиканском заливе Тарпон-Спрингс».
Что означает аббревиатура TP в астрологии?

Сайт не только включает в себя значения аббревиатуры TP в разделе «Электрооборудование». Да, мы знаем, что ваша основная цель – объяснить аббревиатуру TP в разделе «Электрооборудование».Однако мы подумали, что помимо значения определений TP в «Электрооборудование», вы можете рассмотреть астрологическую информацию аббревиатуры TP в астрологии. Поэтому также включено астрологическое объяснение каждого слова в каждой аббревиатуре TP.

TP Аббревиатура в астрологии
  • TP (буква Т)

    Вы очень чувствительны, замкнуты и сексуально пассивны; вам нравится партнер, который берет на себя инициативу. Музыка, мягкий свет и романтические мысли заводят вас. Вы фантазируете, но не можете легко влюбиться и разлюбить.В любви вы романтичны, идеалистичны, мягки и чрезвычайно сильны. Вам нравится, когда ваши чувства и чувства стимулируются, возбуждаются и дразнят. Ты отличный флирт. Вы можете привести свои отношения в соответствие с вашей мечтой, зачастую все это происходит в вашей голове.

  • TP (буква P)

    Вы очень серьезно относитесь к социальным нормам. Вы бы не подумали о том, чтобы сделать что-либо, что может навредить вашему имиджу или репутации. Внешность имеет значение, поэтому вам нужен красивый партнер.Вам также нужен умный партнер. Как ни странно, вы можете рассматривать своего партнера как своего врага; Хороший бой стимулирует эти сексуальные флюиды. Вы относительно свободны от сексуальных привязанностей. Вы готовы экспериментировать и пробовать новые способы ведения дел. Вы очень общительны и чувственны; вы любите флирт и нуждаетесь в большом физическом удовлетворении.

Что такое Powerline? | Адаптер Powerline

Потребность в Powerline для расширения домашней сети растет. В этом посте мы объясним, что такое Powerline, для кого он нужен, и поможем пользователям выбрать подходящее устройство Powerline.

Что такое Powerline?

Продукты

Powerline превращают домашнюю электропроводку в сетевые кабели и передают сигналы в каждую комнату. Вы можете сформировать сеть Powerline везде, где есть розетки, устраняя необходимость в дорогих и сложных кабелях Ethernet.

Для создания базовой сети Powerline вам понадобятся как минимум два устройства Powerline, проводные или беспроводные. Различные комбинации продуктов Powerline помогают создать стабильную и единую сеть по всему дому.

Кому нужен Powerline?

Powerline идеально подходит для людей, которые живут в больших домах с толстыми стенами и несколькими этажами, а также для тех, кто хочет легко настроить новую сеть.

Некоторые люди могут выбрать расширители диапазона для расширения сети своего маршрутизатора. Однако иногда толстые стены и пол блокируют сигналы Wi-Fi, усиленные повторителем сигнала, и по-прежнему оставляют мертвые зоны в вашем доме.

Благодаря адаптерам Powerline TP-Link отпадает необходимость в сверлении или установке проводов.Вы можете легко превратить домашнюю электропроводку в высокоскоростную сеть. Каждый адаптер действует как портативный порт LAN, передавая проводную и беспроводную сеть в любое место в вашем доме, где есть розетка, независимо от физических препятствий.

Характеристики Powerline

Высокая скорость передачи данных

Используя передовую технологию HomePlug AV / AV2, продукты Powerline обеспечивают стабильную и высокоскоростную передачу данных при наличии розетки. Транслируйте в HD-формате, играйте онлайн и скачивайте большие файлы без перерыва благодаря надежным ссылкам Powerline.

Скорость Wi-Fi

Большинство беспроводных устройств Powerline поддерживают стандарт беспроводной сети переменного тока. Вы можете легко расширить беспроводную сеть, чтобы поделиться ею со всеми своими WiFi-устройствами дома или в офисе.

Порты Ethernet для проводных подключений

Благодаря портам Ethernet адаптеры Powerline могут одновременно выполнять несколько высокоскоростных и надежных проводных соединений для таких устройств, как смарт-телевизоры, ПК и игровые консоли.

Разъем дополнительного питания для дополнительных устройств

Благодаря встроенной розетке Powerline можно использовать как обычную розетку.Просто подключите устройство или удлинитель, как если бы это была обычная розетка.

Как работает Powerline?

Адаптеры и удлинители Powerline

должны устанавливаться в комплекте из двух или более и подключаться к одной и той же электрической цепи. Используя электрические проводники в качестве среды для передачи данных, адаптеры соответствуют стандарту HomePlug, разработанному HomePlug Powerline Alliance. В настоящее время используются стандарты HomePlug AV и HomePlug AV2.

HomePlug AV обеспечивает скорость физического сигнала до 600 Мбит / с.Он обеспечивает большую пропускную способность, чем предыдущие стандарты, для таких развлекательных приложений, как HDTV и домашний кинотеатр. HomePlug AV предлагает простое и экономичное решение для включения HDTV дома без новой проводки. Однако новейшие требовательные к пропускной способности приложения теперь требуют большей пропускной способности, чем предоставляет HomePlug AV.

Это подводит нас к HomePlug AV2, который работает с другими стандартами HomePlug. HomePlug AV2 обеспечивает гигабитную физическую скорость благодаря своей технологии MIMO, которая устанавливает несколько одновременных подключений для повышения скорости передачи данных, стабильности и покрытия – идеально для видео 4K Ultra HD, онлайн-игр и Интернета вещей.Подключение к дому для постоянно растущего числа сетевых устройств стало намного проще.

Стандартный Скорость передачи Приложение
HomePlug AV до 600 Мбит / с HDTV, домашний кинотеатр
HomePlug AV2 Гигабитная физическая скорость 4K Ultra HD видео, мультирумное IPTV, онлайн-игры

В чем разница между Powerline и расширителем диапазона?

Расширитель диапазона Адаптеры Powerline
Сильные стороны
  • Гибкое размещение
  • Нет необходимости в портах Ethernet и кабеле
  • Сигналы, не зависящие от качества электропроводки
  • Подключи и работай
  • Способность стабильно посылать сигналы через электрическую цепь
  • Нет необходимости в сверлении или подключении
  • Интернет из любой точки
  • Путешествие дальше, не беспокоясь о толстых стенах
Ограничения
  • На сигналы влияют толстые стены и большие препятствия
  • Сигналы, на которые влияет качество и расстояние электропроводки

Как настроить сеть Powerline?

Хотите быстро настроить сеть Powerline и пользоваться сетью везде, где угодно? TP-Link предлагает очень простой способ создания сети Powerline.

1. Функция Plug and Play для TP-Link

Просто подключите адаптер Powerline к розетке и подключите его к порту LAN вашего маршрутизатора с помощью кабеля Ethernet. Затем подключите другой адаптер или удлинитель к розетке в той же электрической цепи. Когда загорится индикатор Powerline, наслаждайтесь новой расширенной сетью. Оцените простое управление сетью с помощью нашего удобного приложения tpPLC, утилиты tpPLC и веб-интерфейса.

2. Добавьте новое устройство в сеть Powerline

Нажмите и удерживайте кнопку сопряжения на существующем адаптере в течение секунды.Затем в течение 2 минут нажмите кнопку сопряжения нового устройства Powerline. Когда загорится индикатор Powerline, новое устройство было успешно добавлено в вашу сеть Powerline.

Как выбрать подходящую линию электропередачи для вашего дома?

В отличие от расширителей диапазона, устройства Powerline в основном расширяют проводное подключение к Интернету. Но некоторые устройства Powerline также могут расширять беспроводную сеть. Чтобы выбрать подходящее устройство Powerline в соответствии с вашими потребностями, вам необходимо принять во внимание следующее:

Параметры

Устройства Powerline TP-Link

Скорость Powerline

Быстро

4 серии

например: TL-WPA 4 220 KIT, TL-PA 4 010P KIT;

Сверхбыстрый

7 серии

например: TL-WPA 7 510 KIT, TL-PA 7 017P KIT;

8 серии

например: TL-WPA 8 631P KIT, TL-PA 8 010P KIT;

Сверхбыстрый

9 серий

например: TL-WPA 9 610 KIT, TL-PA 9 020P KIT;

Скорость Wi-Fi

(для беспроводных повторителей)

Нет (только проводной)

например: TL-PA9020P;

Быстро

например: TL-WPA 4 220 КОМПЛЕКТ;

Сверхбыстрый

например: TL-WPA 8 631P KIT;

Прохождение

(с дополнительной розеткой)

например: TL-PA9020 KIT;

Есть

Не потеряйте розетку, например: TL-WPA8630P KIT;

Порты Ethernet

Количество портов

1 порт, например: TL-WPA9610;

2 порта, например: TL-PA9020P;

3 порта, например: TL-WPA8631P;

Скорость портов

порт Fast Ethernet, например: TL-WPA4220 KIT;

порт Gigabit Ethernet, например: TL-PA9020P KIT;

Powerline с

OneMesh ™

Есть

например: TL-WPA8631P;

В выпуске

Все беспроводные устройства Powerline от TP-Link в будущем будут поддерживать OneMesh ™.

Примечание. OneMesh ™ формирует объединенную ячеистую сеть с вашим маршрутизатором для беспрепятственного роуминга при перемещении по дому. Скоро будет доступно больше устройств, поддерживающих OneMesh ™. Ознакомьтесь с полным списком устройств OneMesh ™ на TP-Link OneMesh ™.

Перейдите в TP-Link Powerline, чтобы выбрать подходящее для вас устройство Powerline.

Заключение

Powerline предлагает быстрый и простой способ расширить вашу домашнюю сеть. Они доступны по цене и не требуют прокладки дополнительных кабелей в доме.Щелкните TP-Link Powerline, чтобы увидеть все продукты Powerline.

FAQ

1. Сколько адаптеров Powerline можно добавить в одну сеть?

Это зависит от типа вашего устройства Powerline. Вы можете обратиться к «Максимальному количеству узлов в одной сети Powerline», чтобы найти свою модель и соответствующее максимальное количество устройств.

2. Совместимы ли продукты Powerline от TP-Link с продуктами Powerline других производителей?

Для адаптеров других производителей, если они соответствуют одному и тому же стандарту, они также должны быть совместимы с устройствами Powerline TP-Link.Однако у них могут быть разные способы сопряжения и настройки. Было бы намного проще использовать адаптеры одной марки.

3. Могу ли я использовать устройства Powerline на этажах в моем доме?

Если на этих этажах используется одна и та же электрическая цепь без фильтров, то устройства Powerline могут работать на этажах.

4. Есть ли у устройств Powerline требования к розеткам?

Устройства

Powerline используют электрическую цепь для передачи данных, тогда как обычно используемые удлинители могут фильтровать высокочастотные сигналы.Поэтому подключение устройств Powerline к удлинителю может повлиять на производительность. Мы рекомендуем подключить все устройства Powerline к стене.

* Максимальная скорость передачи сигнала Powerline – это физическая скорость, определенная в технических характеристиках HomePlug AV / AV2. Фактическая пропускная способность Powerline и диапазон Powerline не гарантируются и будут варьироваться в зависимости от условий сети и факторов окружающей среды, включая электрические помехи, объем трафика и накладные расходы сети, автоматический выключатель AFCI и Powerline, расположенные в отдельной цепи.

* Максимальная скорость беспроводного сигнала – это физическая скорость, определенная в соответствии со спецификациями стандарта IEEE 802.11. Фактическая пропускная способность беспроводной передачи данных и покрытие беспроводной сети не гарантируются и будут варьироваться в зависимости от условий сети, ограничений клиента и факторов окружающей среды, включая строительные материалы, препятствия, объем и плотность трафика, а также местоположение клиента.

* Совместим со всеми стандартными адаптерами Powerline HomePlug AV и AV2. Этот продукт может быть несовместим с маршрутизаторами или шлюзами с прошивкой, которая была изменена, основана на программах с открытым исходным кодом или является нестандартной или устаревшей.

TP Western Odisha Distribution Limited (TPWODL)

Как вам доставляют энергию

Электроэнергия стала почти такой же необходимостью, как вода в нашей повседневной жизни. Никто особо не думает об этом, пока не произойдет сбой, а его там не будет. Его используют двадцать четыре часа в сутки, семь дней в неделю, пятьдесят две недели в году.Мы используем его для отопления, охлаждения, приготовления пищи, охлаждения, света, звука, движения, вычислений и развлечений. Электроэнергия – это динамичный товар и должна производиться по мере использования. Производство электроэнергии, которую мы используем, происходит на многих электростанциях в штате Одиша. Большинство этих электростанций сжигают уголь для производства электроэнергии, однако некоторые работают на воде (гидроэлектростанции), природном газе, нефти, атомной энергии, ветре и геотермальной энергии.


Во всех случаях энергия от источника топлива используется для вращения электрического генератора, вырабатывающего электроэнергию трехфазного переменного тока.У ЦЭГУ нет собственных генерирующих мощностей. Электроэнергия, используемая в системе распределения электроэнергии CESU, закупается у NTPC / GRIDCO / OHPC через различные службы. NTPC обеспечивает эту электроэнергию от своей угольной генерации на электростанции Talcher. Остальное приобретено у OHPC. На большинстве электростанций вырабатывается электрическая мощность 11 кВ. В генерирующей станции генератор используется для повышения напряжения до уровня напряжения передачи где-то между 132 кВ – 500 кВ.Эта электрическая энергия высокого напряжения затем транспортируется от электростанции к первичным распределительным подстанциям через систему передачи. Эти чрезвычайно высокие напряжения, используемые в системе передачи, позволяют передавать большее количество энергии по системе с меньшими потерями в электрических линиях и большей эффективностью. Эти линии электропередачи поддерживаются либо стальными опорами, либо деревянными опорами, что в первую очередь зависит от уровня напряжения линии электропередачи.


На первичной подстанции используются понижающие трансформаторы для понижения напряжения до диапазона от 33 кВ до 66 кВ.Затем электрическая энергия передается по системе передачи к ряду силовых или распределительных подстанций, где электрическая мощность понижается с помощью распределительного трансформатора до уровней напряжения от 400 В до 11 кВ для распределения между отдельными потребителями. CESU получает электроэнергию при напряжении передачи 132–33 кВ на девятнадцати распределительных подстанциях, расположенных в пяти кольцах в Одише. Затем CESU распределяет мощность от распределительных подстанций по своей распределительной сети своим членам на трехфазном уровне первичного напряжения 440 В / 11 кВ / 33 кВ и уровне однофазного первичного напряжения 230 вольт.Распределительная сеть CESU состоит из 1800 миль однофазной сети 230 вольт и 750 миль трехфазной сети 440 линий. Чтобы обеспечить участников электроэнергией с требуемым рабочим напряжением, распределительные трансформаторы устанавливаются вдоль линии на каждом предприятии, в каждом доме или на ферме. Для бытовых служб и большинства ферм требуется однофазное питание 230 В, которое обеспечивается одним распределительным трансформатором, расположенным на опоре или на бетонной площадке в месте расположения члена.Некоторым фермам, крупным предприятиям и множеству ирригационных услуг, обслуживаемых кооперативом, требуются трехфазные услуги. Эти трехфазные услуги могут быть 440 В, 11 кВ, 33 кВ. Эти услуги предоставляются тремя однофазными распределительными трансформаторами, соединенными вместе, чтобы сформировать трехфазный блок, расположенный на опоре рядом с обслуживанием, или одним трехфазным трансформатором, расположенным на бетонной площадке в месте расположения элемента. От распределительного трансформатора или блока трансформаторов вторичные и / или служебные провода подключаются к электросчетчику, расположенному либо на измерительной стойке, либо в доме или здании члена.Счетчик измеряет всю энергию, потребляемую участником, в киловатт-часах (KWH). В случае трехфазных сетей счетчик также измеряет потребляемую мощность в киловаттах (кВт / кВА), которая отражает наивысшую пятнадцатиминутную потребность в электроэнергии. Этот счетчик используется кооперативом для определения электрических требований члена, а также для выставления счетов. От счетчика член или его электрик устанавливает проводники служебного входа, которые обеспечивают питание главной электрической панели в доме или здании, от которого обслуживается освещение элемента и силовые нагрузки.

Подробнее

% PDF-1.4 % 682 0 объект > эндобдж xref 682 106 0000000016 00000 н. 0000003019 00000 н. 0000003259 00000 н. 0000003286 00000 н. 0000003333 00000 н. 0000003368 00000 н. 0000003594 00000 н. 0000003673 00000 н. 0000003753 00000 п. 0000003832 00000 н. 0000003909 00000 н. 0000003986 00000 н. 0000004230 00000 н. 0000004818 00000 н. 0000004952 00000 н. 0000005499 00000 н. 0000005547 00000 н. 0000005770 00000 н. 0000006068 00000 н. 0000006297 00000 н. 0000006375 00000 н. 0000007230 00000 н. 0000008019 00000 н. 0000008737 00000 н. 0000009346 00000 п. 0000009960 00000 н. 0000010472 00000 п. 0000010863 00000 п. 0000010900 00000 п. 0000011140 00000 п. 0000011805 00000 п. 0000023350 00000 п. 0000023932 00000 п. 0000026626 00000 п. 0000030650 00000 п. 0000030882 00000 п. 0000031096 00000 п. 0000031950 00000 п. 0000050214 00000 п. 0000060358 00000 п. 0000080794 00000 п. 0000080852 00000 п. 0000080934 00000 п. 0000081047 00000 п. 0000081176 00000 п. 0000081267 00000 п. 0000081362 00000 п. 0000081493 00000 п. 0000081725 00000 п. 0000081828 00000 п. 0000081956 00000 п. 0000082183 00000 п. 0000082310 00000 п. 0000082403 00000 п. 0000082535 00000 п. 0000082664 00000 п. 0000082776 00000 п. 0000082908 00000 п. 0000083036 00000 п. 0000083115 00000 п. 0000083251 00000 п. 0000083332 00000 п. 0000083430 00000 п. 0000083564 00000 п. 0000083648 00000 п. 0000083748 00000 п. 0000083855 00000 п. 0000083949 00000 п. 0000084041 00000 п. 0000084212 00000 п. 0000084335 00000 п. 0000084566 00000 п. 0000084746 00000 п. 0000084857 00000 п. 0000084957 00000 п. 0000085078 00000 п. 0000085232 00000 п. 0000085447 00000 п. 0000085576 00000 п. 0000085721 00000 п. 0000085842 00000 п. 0000085980 00000 п. 0000086101 00000 п. 0000086243 00000 п. 0000086344 00000 п. 0000086548 00000 п. 0000086767 00000 п. 0000086909 00000 п. 0000087013 00000 п. 0000087228 00000 п. 0000087373 00000 п. 0000087517 00000 п. 0000087623 00000 п. 0000087783 00000 п. 0000087972 00000 п. 0000088253 00000 п. 0000088419 00000 п. 0000088661 00000 п. 0000088939 00000 п. 0000089154 00000 п. 0000089262 00000 п. 0000089366 00000 п. 0000089505 00000 п. 0000089636 00000 н. 0000002829 00000 н. 0000002466 00000 н. трейлер ] >> startxref 0 %% EOF 787 0 объект > поток xb“e“c`pdd @

Лучший сетевой адаптер Powerline на 2021 год

Наш выбор

TP-Link TL-PA9020P V3

Наш выбор добавляет два быстрых проводных сетевых подключения везде, где есть электричество в твоем доме.

Варианты покупки

* На момент публикации цена составляла 104 доллара.

TL-PA9020P V3 от TP-Link – один из самых быстрых комплектов, которые мы тестировали, он дешевле, чем конкурирующие адаптеры с такими же скоростными характеристиками, и включает в себя два разъема Ethernet на каждом адаптере, чтобы вы могли подключить два соседних устройства к своей сети. – как приставка для потоковой передачи и игровая приставка. Это отличный способ добавить надежное сетевое подключение к устройствам, где использование Wi-Fi непрактично, и на него предоставляется двухлетняя гарантия.

Второе место

Netgear PLP2000

PLP2000 предлагает одни из самых быстрых соединений в наших тестах, но его более высокая цена и короткая гарантия являются недостатками.

Netgear PLP2000 – хороший выбор, если наш лучший выбор отсутствует на складе и если вам нужна максимальная производительность – подумайте об онлайн-играх и потоковой передаче видео 4K. Быстрое подключение к любым устройствам, которые вы к нему подключаете, должно иметь большое значение по сравнению с нестабильным Wi-Fi, но не так сильно повлияет на обычный просмотр в промежуточной сети.Netgear предлагает более короткую гарантию, чем TP-Link, но это отличная альтернатива, особенно если она по той же цене.

Также отлично

Trendnet TMO-311C2K

MoCA подключает вашу домашнюю сеть, используя кабельные ТВ-соединения в ваших стенах, а не Ethernet или Powerline.

Варианты покупки

* На момент публикации цена составляла 110 долларов.

Trendnet TMO-311C2K использует коаксиальные кабели (также известные как кабельное телевидение) в ваших стенах вместо прокладки новых кабелей Ethernet от маршрутизатора до других комнат.В наших тестах MoCA работает быстрее, чем сети Powerline. Но вам понадобится розетка для кабельного телевидения в каждом месте, где вы ее используете, поэтому она в конечном итоге менее гибкая, чем powerline.

Что такое сегмент TP на ЭКГ? – Все о сердечно-сосудистой системе и заболеваниях

Сегмент TP на электрокардиограмме (увеличенный вид)

Сегмент TP – изоэлектрический интервал на электрокардиограмме (ЭКГ). Это область между концом зубца T (реполяризация желудочков или электрическая инактивация) и следующим зубцом P (деполяризация предсердий или электрическая активация).Он представляет время, когда клетки сердечной мышцы электрически бесшумны. Интервал TP сокращается при увеличении частоты пульса и наоборот.

В идеале подъем и депрессия сегмента ST и сегмента PR измеряются относительно сегмента TP. Но когда сердечный ритм быстрый, хороший сегмент TP может не быть замечен, поскольку зубец T одного цикла сливается с зубцом P следующего цикла. Это часто происходит при проведении теста с физической нагрузкой, и в такой ситуации точка E, которая находится в начале комплекса QRS, может быть взята за точку отсчета.

Знак Сподика

Признак Сподика – нисходящий сегмент TP, наблюдаемый при I стадии острого перикардита [1,2]. Лучше всего это видно в отведении II и боковых отведениях. Было упомянуто, что его можно увидеть примерно в 80% случаев острого перикардита. Хорошая демонстрация признака Сподика представлена ​​в статье Чауби В.К. и др. [3]. Они также процитировали другую статью, которая показала исчезновение признака Сподика в отведениях II, V4-V6 после лечения нестероидными противовоспалительными средствами [4].Интересно, что авторы процитированной статьи специально не упомянули о знаке.

Признак Сподика считается полезным для дифференциации острого коронарного синдрома от острого перикардита. В обоих случаях может отмечаться депрессия сегмента PR, но наличие симптома Сподика будет способствовать острому перикардиту [3,5].

Ссылки

  1. Spodick DH. Электрокардиограмма при остром перикардите. Распределение морфологических и осевых изменений по стадиям.Am J Cardiol. 1974 апр; 33 (4): 470-4.
  2. Макарюс Ю.Н., Макарюс А.Н., Боал Б. Знак Сподика. Am J Med. 2008 август; 121 (8): 693-4.
  3. Чаубей В.К., Чабра Л. Симптомы Сподика: полезный электрокардиографический ключ к диагностике острого перикардита. Пермь Ж. Зима 2014; 18 (1): e122. (Полный текст бесплатно в Pubmed Central).
  4. Масек КП, Levis JT. ЭКГ-диагноз: острый перикардит. Пермь J. 2013 Осень; 17 (4): e146. (Полный текст бесплатно в Pubmed Central).
  5. Chhabra L, Spodick DH.Идеальный изоэлектрический эталонный сегмент при перикардите: предлагаемый подход к широко распространенному клиническому заблуждению. Кардиология. 2012; 122 (4): 210-2.
Об авторе
Проф. Д-р Джонсон Фрэнсис

Бывший профессор кардиологии, Calicut Govt. Медицинский Кожикоде, Керала, Индия. Главный редактор, BMH Medical Journal

Клапан TP Напорная труба Код

‘Разгрузочный клапан TP клапан обеспечивает 2 в 1 защита от чрезмерное давление и чрезмерный температура в аварийных условиях.Механический подпружиненный клапан TP – надежная и полностью автоматическая защита для горячая вода резервуары для хранения и нагреватели ». Клапан TP автоматически закроется, когда аварийные условия закончились.
‘Водонагреватели напорные проверено до 300 фунтов на квадратный дюйм (PSI) и иметь рабочее давление 150 фунтов на квадратный дюйм ».
– Клапан T&P откроется, когда давление внутри резервуара превышает 150 фунтов на квадратный дюйм, что позволяет безопасно сбросить давление.
-Т & П термостат клапана толкнет пружинный клапан и отпустит большой объемы горячей воды, если температура воды в верхней части бака достигает 210F.Ресурс pdf
– Типичный Клапан TP от Watts имеет паропроизводительность 105000 БТЕ и будет работать в течение любой нагреватель мощностью менее 105 000 БТЕ.
– «Номинальные характеристики клапана T&P могут быть достигнуты только с полноразмерной напорной линией». Клапан
-TP не предотвратит разрыва бака, вызванного ржавчиной, дефектным сварным швом и т. Д., Или не защитит бак, не рассчитанный на нагрев воды.
– «Клапан T&P является предохранительным устройством и не предназначен для непрерывной работы для уменьшения теплового расширения.«

Проблемы с давлением от отопительной воды
Нагревательная вода заставляет воду увеличиваться в объеме. Чем горячее вода, тем больше расширение и выше давление.
Когда термостат установлен на 120F, тогда давление меньше, чем в баке, нагретом до 140F. \
Однако даже 120F могут легко вызвать давление, превышающее безопасный рабочий предел в 150 фунтов на кв. Дюйм.
Обычно избыточное давление не проблема, потому что оно расширяется обратно на холод водопровод и в городской водопровод -или- в напорный бак воды хорошо… где давление поглощается и снижается за счет регуляторы давления, необходимые для подачи воды.
Отопление вода становится проблемой давления, когда нагретая вода блокируется от расширяясь обратно в линию холодной воды, создавая так называемый закрытый система. Ресурс: закрытая система. Засорение может быть вызвано обратным клапаном, редукционным клапаном, запорным клапаном или другим препятствием в линии холодной воды.
Результат: TP будет сбрасывать воду, когда бак нагревается.
Обычно проблема с давлением, вызванная закрытой системой, решается установкой расширительного бака правильного размера.Ресурс: Подробнее о расширительном бачке
High давление также может быть вызвано городским или городским водопроводом, часто приводит к более 100 фунтов на квадратный дюйм, что приводит к короткому отпусканию клапана TP. брызги воды, особенно при нагревании водонагревателя.
Идеал давление воды составляет 40-60 фунтов на квадратный дюйм. Используйте манометр на сливе водонагревателя. клапан и сравните с наружным патрубком. Сравните бытовое давление с близлежащие дома. Купить: манометр
По для производителей водонагревателей максимальное давление для дома составляет 80 фунтов на квадратный дюйм.Почему? Все, что превышает 80 фунтов на квадратный дюйм, может привести к выбросу воды TP и сокращению срока службы. монтажа сантехники. Если давление превышает 80 фунтов на квадратный дюйм, то давление установлен редукционный клапан, вместе с расширительным бачком Ресурс: расширительный бак
Сельский в водяных колодцах есть реле давления, которое можно установить на 40-60 фунтов на квадратный дюйм. используя маленький гаечный ключ. Замените реле давления, если давление не может быть Источник: ТП утечка большого количества горячей воды
Проблемы с температурой и водонагреватель ECO
Бытовой газ водонагреватель имеет ECO (отключение энергии или верхний предел).ECO отключается, когда вода в баке достигает 180-188F, иногда требуется замена газового клапана. Более последние версии электронных газовых клапанов обычно поставляются со сбросом протокол при отключении ECO. Ресурсы Поиск и устранение неисправностей газовый клапан

Жилой электрический водонагреватели имеют красную кнопку сброса или ECO, расположенную на верхнем термостат. ECO едет при 170-180F +/- 5, отключение электроэнергии к элементам. С электрической водой нагреватели, термостат не повреждается из-за отключения ECO.

Если неисправности ECO на газовых или электрических обогревателях, или что-то иначе произойдет чрезмерный нагрев, TP сбросит высокий температура воды, сохранение целостности нагревателя и предотвращение появления пара взрыв.

” Если датчик температуры на ТиП бытового водонагревателя определяет температуру воды 210 F, клапан будет оставаться открытым до тех пор, пока в датчик температуры охлаждается ».
Датчик находится в верхней части нагревателя … но холодная вода поступает в нижнюю часть нагревателя. резервуар … так что для охлаждения зонда может потребоваться некоторое время. Результат: ты будет большой объем воды, сливающейся из ТП до датчик температуры охлаждается.
Поскольку перегретая горячая вода опасна и может нанести значительный материальный ущерб, лучше всего иметь достаточный слив в полу, или вывести переливную трубку TP наружу, или в поддон, имеющий дренажную линию, ведущую на улицу или в открытую слив и т. д.В этом случае сделайте не ожидайте, что маленькая металлическая банка сможет уловить весь объем перелива.


Сноски, другая информация.
-Коммерческие обогреватели иногда оцениваются более высокие температуры, с коммерческим диапазоном термостатов, как выше 180+.
– Нагревание воды внутри резервуара вызывает давление, которое сдерживается стальным резервуаром. “Воды не закипит под давлением, пока температура не достигнет приблизительно 297 F. Энергетический потенциал перегретой воды составляет называется скрытой тепловой энергией и превращается в пар при воздействии нормальное атмосферное давление.Эта вспышка пара (паровой взрыв) взрывной потенциал более двух миллионов фут-фунтов энергии ».
-« Максимальный выход воды температура для любого водонагревателя составляет 210F (98,5 ° C) “. Это включает в себя обогреватель для жилых помещений, обогреватели для коммерческих помещений, вспомогательные обогреватели, котлы всех типов и др. Ресурс: Разработка энергоэффективного коммерческого системы .pdf
Код:

-TP. клапан не может быть установлен, поэтому он направлен вверх. Должно быть установлен горизонтально сверху резервуара или направлен вниз сбоку от резервуара.Клапан
-TP должен быть установлен таким образом, чтобы зонд вставлялся непосредственно в водонагреватель. бак.
– Установите TP в порт, расположенный наверху водонагревателя или сбоку от воды. обогреватель в верхней части бака.


-TP не может быть установлен в нижнем часть бака (поднимается горячая вода). Зонд должен располагаться в пределах 6 дюймов сверху. танка.
-Если нагреватель не имеет достаточного количества портов, может быть установлен клапан TP увеличенной длины. устанавливается прямо в тройник, который вставляется в горячую розетку, как до тех пор, пока датчик TP достигает резервуара, но не превышает максимум 6 дюймов в глубину резервуара.

-Каждый клапан имеет номинальную мощность пара или БТЕ в час:
‘T&P Клапан должен иметь паспортную табличку, показывающую, что он способен к сбросу. больше БТЕ, чем нагреватель может поместить в воду ».
-Так если нагреватель рассчитан на 40000 БТЕ в час (см. этикетку на стороне нагревателя), тогда клапан TP должен иметь рейтинг, показывающий, что он может вытеснить более 40 000 БТЕ.
– ‘ТП арматура должна быть закрыта

с максимальным установленным давлением, чтобы не превышать отмеченное гидростатическое рабочее давление водонагревателя (150 фунтов на кв. дюйм = 1035 кПа) и пропускной способностью не менее водонагревателя. Потребляемая мощность в британских тепловых единицах в час или кВт, указанная в номинальной мощности водонагревателя. пластина.” ANSI Z21.22- CSA 4.4 и ASME. … ” Клапаны T&P протестированы по ANSI Z21.22 с рейтинги как сертифицированные и внесенные в список CSA. Ресурс .pdf

Номинальное значение клапана TP не может превышать 150 фунтов на кв. Дюйм F для бытового водонагревателя.
-Давление воды в доме не может превышать 80 фунтов на квадратный дюйм (лучше всего 50 фунтов на квадратный дюйм) или TP может начать течь вода.
Купить: манометр
Купить Манометр контрольного давления воды Watts, 276х400

Контрольный манометр оставлен на сутки и маркирует самое высокое давление, чтобы пользователь мог определить, есть ли всплески давления, вызывает утечку воды из клапана TP или другие возможные проблемы

Ресурсы: Прочтите о тепловом расширении TP утечка большого количества горячей воды

-Трубка перелива клапана TP должна подключаться непосредственно к клапану TP и спускаться вниз на высоте не менее 6 дюймов от пола.
-Не может заканчиваться рядом или на электрических проводах или распределительной коробке. Выпущенный вода не может контактировать с людьми или электрическими частями.

-Трубка должна быть одобрена для распределения горячей воды: медь, pex, оцинкованный, ХПВХ (нельзя использовать садовый шланг, ПВХ и т. д.).
– Трубка перелива должна быть такого же диаметра, что и выпускное соединение клапана. Делать не уменьшайте размер трубы до трубы меньшего размера.
– Трубка перелива не может иметь запорный клапан или что-либо препятствует клапан.
-Без ограничения, редукторная муфта или клапан могут быть установлены на перелив трубка.
-Если водонагреватель имеет конденсатоотводчик (находится на безбак, вытяжка, обогреватель). насос, конденсат и т. д.), слив конденсата нельзя вставить в переливная трубка … переливная трубка не может иметь отверстий, тройников или другие перекрестки.

-Не закрывайте клапан TP и не перекрывайте переливную трубку.
-Конец переливной трубки не имеет резьбы. Должен быть защищен от замерзает и не может быть скрыт от глаз.

– Трубка для перелива должна наклоняться вниз во всех точках. Если в трубке есть горизонтальный бег, затем он должен наклоняться вниз.
– Должен быть установлен так, чтобы обеспечить полный дренаж обоих Клапан сброса температуры-давления и напорный трубопровод.
-Можно иметь максимум 4 локтя и максимальную длину 30 футов. Более 30 футов (9,14 м) или более четырех локтей могут вызвать ограничение и уменьшить выделение емкость клапана.
— В некоторых руководствах указана максимальная длина 15 футов и 2 колена

-Если водонагреватель находится внутри поддона, переливная трубка не может быть ниже верхнего края поддона.

-Трубка должен заканчиваться на высоте 6 дюймов над открытым сливом, не вставляясь в слив.Клапан TP может втягивать воду обратно в водонагреватель, если переливная трубка находится под водой.
-Некоторые водонагреватели, например под счетчиком водонагреватель или гибридный водонагреватель обогреватель может быть установлен в месте, где нет свободного пола осушать. TP нельзя вставлять в сливную линию для раковины или стирки. машина и т. д. Трубка TP может заканчиваться на 6 дюймов выше металлической банки. Разряд не должны вызывать потенциального повреждения водой. Дома могут пострадать, если термостат выходит из строя, и TP начинает выпускать горячую воду.
-При переполнении труба заканчивается внутри трубы, конец трубы должен быть виден наблюдайте, выходит ли вода из бака, и должен ли быть воздушный зазор чтобы дренажная вода не попадала в водонагреватель.
-Это всегда лучше иметь слив в полу или поддон минимум 3/4 дюйма линии на улицу, или прекратить переполнение TP на открытом воздухе, пока отрицательные температуры не вызовут образования льда и засорения.
-Конец переливной трубки не может быть ограничено, заблокировано или заблокировано вещи, конструкции, снег, лед, поднимающаяся вода, поврежденный конец трубы и т. д.
-Использование предохранительного клапана температуры и давления, который подвергался воздействию половодье не рекомендуется.

-Если водонагреватель используется для нагрева вторичного бака или накопительного бака, затем этот второй резервуар также должен иметь собственный размер и рейтинг TP. клапан.
-Если установка имеет более одного водонагревателя, каждый водонагреватель должен иметь собственный клапан TP и независимую переливную трубку. Переполнение трубки из нескольких резервуаров нельзя объединить в один.

-Т & П клапаны следует проверять и тестировать при каждом обращении в сервисный центр. Дважды год рекомендуется. ‘Убедитесь, что (1) никого нет рядом с выпускной трубкой и (2) разряд не вызовет травм или повреждений ”.
-Если TP не сбросить и продолжает выпускать воду, снова медленно поднимите и посмотрите, не сбросится.Если нет, то закройте подачу холодной воды, выключите газ или электрический, дайте резервуару остыть, слейте несколько галлонов воды, затем замените TP на новый надлежащего номинала / размера.

– «ТиП» клапан не предназначен для постоянного сброса теплового расширения (моросящий дождь). Необходимо установить расширительный бак соответствующего размера на все закрытые системы для контроля теплового расширения ».

Клапан

-TP – последняя линия безопасности для работающего водонагревателя.
Первая линия – кнопка сброса термостата ECO для электронагревателей, а для газ, термостат, ECO, TCO и др. в зависимости от обогревателя.
Ресурс:
Как заменить клапан ТП
Закрытая система
Купить Клапаны TP:
Запасные клапаны TP на Amazon
Тефлоновая лента на Amazon

Предотвратить взрыв

Если термостат выходит из строя, это может вызвать чрезмерный нагрев внутри бака.

Когда вода в баке достигает точка кипения, происходит паровой взрыв. Вода закипает при 212F – на уровне моря – если она не находится под давлением. При манометрическом давлении 52 фунта / кв.дюйм вода не закипит до тех пор, пока
не превысит 300 ° F
. Взрыв пара произойдет, если давление на ржавый резервуар или сварной шов. разрывы.Водонагреватель взрыв причиняет огромный ущерб.

Для предотвращения этого используется клапан TP или клапан сброса температуры и давления. установлен на каждом водонагревателе
Клапан TP вместо взрыва выпускает горячую и холодную воду автоматически наполняет бак, вызывая временное охлаждение
Цикл перегретой воды и сброса TP продолжается до тех пор, пока вода отопитель отремонтирован.

Если резервуар может доставить в воду больше БТЕ, чем рейтинг TP, или если переливная трубка TP не установлена ​​для кодирования, то давление может накапливаются и вызывают взрыв.

Установка клапана TP надлежащего размера и номинала, а также следующие код установки имеет решающее значение для безопасности водонагревателя
Применяется ко всем водонагревателям / газовым, электрическим, безбакерным, конденсационным, мазутные, солнечные, гибридные и т.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
