Трансформатор напряжения – это один из видов трансформаторов, который еще называют измерительным, предназначеннный для отделения первичных цепей высокого и сверх высокого напряжений и цепей измерений, РЗ и А. Также их используют для понижения высоких напряжений (110, 10 и 6 кВ) до стандартных нормируемых величин напряжений вторичных обмоток – 100 либо 100/√3.

Помимо этого, применение трансформаторов напряжение в электроустановках позволяет изолировать маломощные низковольтные измерительные приборы и устройства, что удешевляет стоимость и позволяет использовать более простое оборудование, а также обеспечивает безопасность обслуживания электроустановок.

Трансформаторы напряжения нашли широкое применение в силовых электроустановках высокого напряжения

От точности их работы зависит правильность коммерческого учета электроэнергии, селективность действия устройств РЗ и противоаварийной автоматики, также они служат для синхронизации и питания автоматики релейной защиты ЛЭП от коротких замыканий, и др.

Содержание

1. Классификация трансформаторов напряжения
2. Виды трансформаторов напряжения
3. Трансформатор напряжения ЗНОЛ-НТЗ-35-IV-11
4. Назначение и область применение ЗНОЛ-НТЗ
5. Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)
6. Назначение 3хЗНОЛПМ(И)
7. НАМИТ-10-2
8. Назначение и область применения
9. Технические параметры трансформатора напряжения НАМИТ-10-2

Измерительный трансформатор конструктивно практически не отличается от стандартных силовых трансформаторов. Он состоит из обмоток: первичной и одной либо нескольких вторичных и стального сердечника, набранного листами электротехнической стали. Первичная обмотка имеет большее количество витков, в сравнении со вторичной. На первичную — подается напряжение, которое требуется измерить, а ко вторичным — подключаются ваттметр и пр. измерительные аппараты. Поскольку ваттметр имеет значительное сопротивление, то по вторичной принято считать, что протекает малый ток. Поэтому полагают, что измерительный трансформатор напряжения функционирует в режимах близких к холостому ходу.

Такие трансформаторы оснащают разъемами для подключения: первичная обмотка присоединяется к цепям силового напряжения, а ко вторичной могут подключены — реле, обмотки вольтметра или ваттметра и пр. приборы. Принцип действия у них аналогичен силовому трансформатору: трансформирование напряжения в измерительном трансформаторе производится переменным магнитным полем.

Интересное видео о работе и принципе устройста трансформаторов тока смотрите ниже:

Потери намагничивания обуславливают некоторую погрешность в классах точности.

Погрешность определяется:

• конструкцией магнитопровода;
• проницаемостью стали;
• коэффициентом мощности, т.е. зависит от вторичной нагрузки.

Конструкцией предусматривается компенсация погрешности по напряжению благодаря уменьшению количества витков первичной обмотки, устранению угловой погрешности с помощью компенсирующих обмоток. Простейшая схема включения трансформатора напряжения

Классификация трансформаторов напряжения

Трансформаторы напряжения принято разделять по следующим признакам:

1. По количеству фаз:
   • однофазные;
   • трехфазные.
2. По числу обмоток:
   • 2-х-обмоточные;
   • 3-х-обмоточные.
3. По способу действия системы охлаждения:
   • электрические устройства с масляным охлаждением;
   • электрические устройства с воздушной системой охлаждения ( с литой изоляцией либо сухие).
4. По способу установки и размещения:
   • для наружной установки;
   • для внутренней;
   • для комплектных РУ.
5. По классу точности: по нормируемым величинам погрешностей.

Виды трансформаторов напряжения

Рассмотрим несколько трансфомраторов напряжения разных производителей:

Трансформатор напряжения ЗНОЛ-НТЗ-35-IV-11

Производиель — Невский трансформаторный завод «Волхов».

Назначение и область применение ЗНОЛ-НТЗ

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.

Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.Рабочее положение трансформаторов в пространстве — вертикальное, высоковольтными выводами вверх.

Рисунок — Габаритные размеры трансформатора

Рисунок — схемы подключения обмоток трансформаторов

Характеристики:

1. Класс напряжения по ГОСТ 1516. 3, кВ — 27 35 27
2. Наибольшее рабочее напряжение, кВ — 30 40,5 40,5
3. Номинальное напряжение первичной обмотки, кВ — 15,6 20,2 27,5
4. Номинальное напряжение основной вторичной обмотки, В — 57,7 100
5. Номинальное напряжение дополнительной вторичной обмотки, В — 100/3, 100 127
6. Номинальные классы точности основной вторичной обмотки — 0,2; 0,5; 1; 3

Ещё одно интересное видео о работе трансформаторов тока:

---

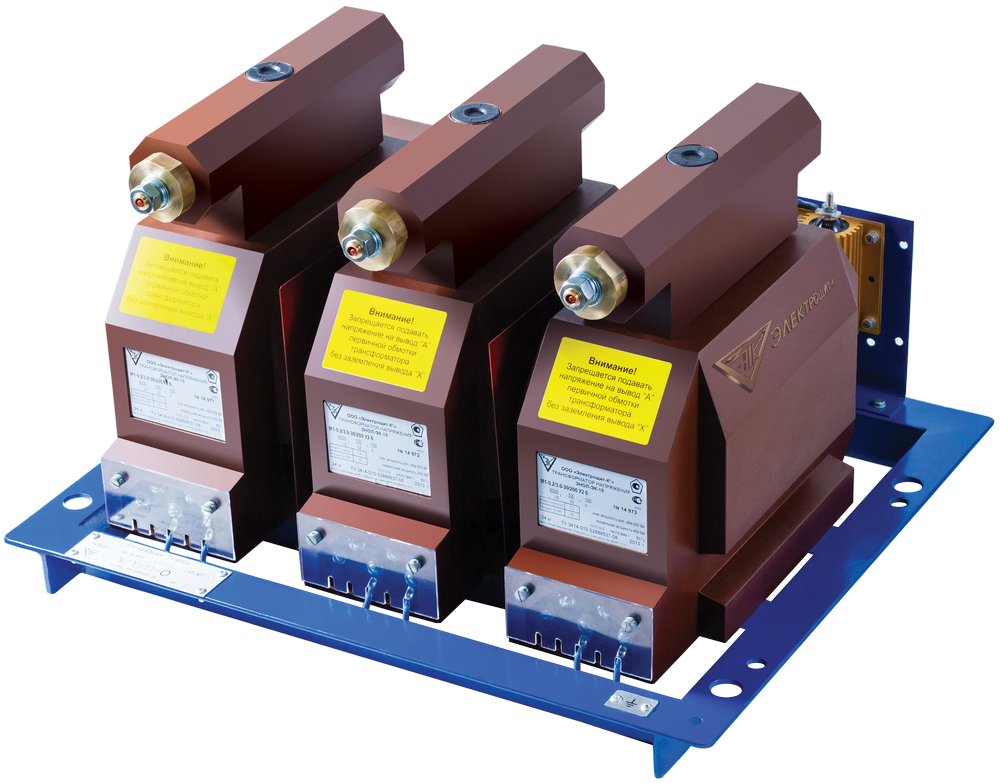

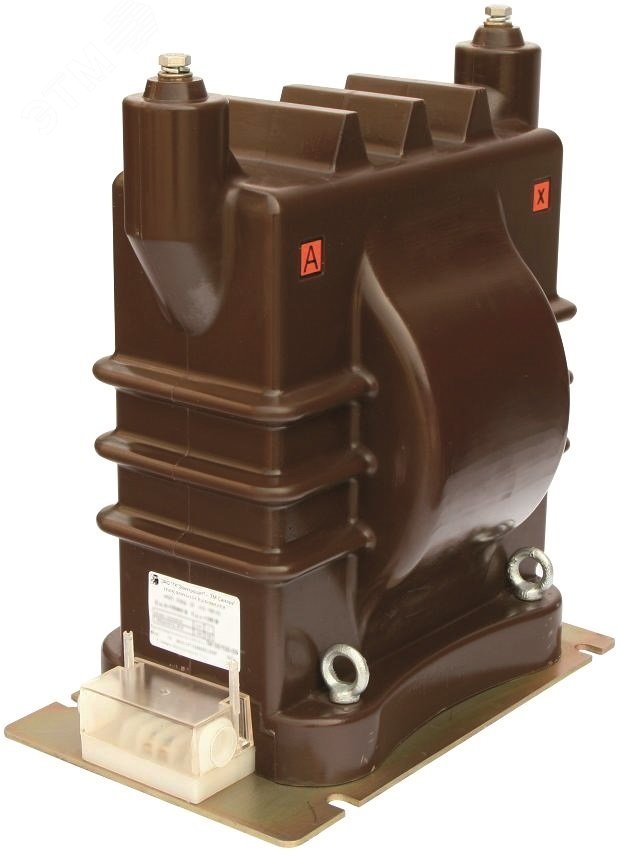

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)

Производитель «Свердловский завод трансформаторов тока»

Назначение 3хЗНОЛПМ(И)

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» категории размещения 2 по ГОСТ 15150.

Рабочее положение — любое.

Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

Трехфазная группа может комплектоваться в 4-ех вариантах:

• из трех трансформаторов ЗНОЛПМ — 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
• из трех трансформаторов ЗНОЛПМИ — 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
• из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) — 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
• из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) — 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.

Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.

Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Срок службы — 30 лет.

---

НАМИТ-10-2

Производитель ОАО «Самарский Трансформатор»

Назначение и область применения

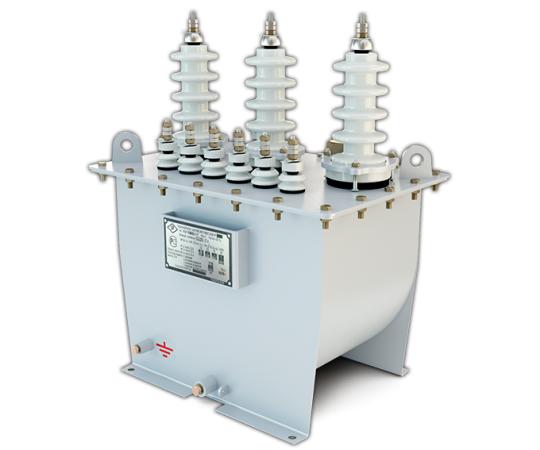

Трансформатор напряжения НАМИТ-10-2 УХЛ2 трехфазный масляный антирезонансный является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий

Технические параметры трансформатора напряжения НАМИТ-10-2

1. Номинальное напряжение первичной обмотки, кВ — 6 или 10
2. Наибольшее рабочее напряжение, кВ — 7,2 или 12
3. Номинальное напряжение основной вторичной обмотки (между фазами), В — 100 (110)
4. Ннапряжение дополнительной вторичной обмотки (аД — хД), не более, В — 3
5. Класс точности основной вторичной обмотки — 0,2/0,5

Рисунок — Габаритные размеры и схема подключения.

Трансформатор напряжения | это… Что такое Трансформатор напряжения?

ТолкованиеПеревод

Трансформатор напряжения

        измерительный Трансформатор электрический, предназначенный для преобразования высокого напряжения в низкое в цепях измерения и контроля. Применение Т. н. позволяет изолировать цепи вольтметров, частотометров, электрических счётчиков, устройств автоматического управления и контроля и т.д. от цепи высокого напряжения и создаёт возможность стандартизации номинального напряжения контрольно-измерительной аппаратуры (чаще всего его принимают равным 100 в). Т. н. подразделяются на трансформаторы переменного напряжения (обычно их называют просто Т. н.) и трансформаторы постоянного напряжения.

         Первичная обмотка (ПО) трансформатора переменного напряжения (см. рис. 1, а, б) состоит из большого числа (w₁) витков и подключается к цепи с измеряемым (контролируемым) напряжением

U₁ параллельно. К зажимам вторичной обмотки (ВО) с числом витков w₂ (w₂ 1) подсоединяют измерительные приборы (или контрольные устройства). Так как внутреннее сопротивление последних относительно велико, Т. н. работает в условиях, близких к режиму холостого хода, что позволяет (пренебрегая потерями напряжения в обмотках) считать U₁ и U₂ приблизительно равными соответствующим эдс и пропорциональными w₁ и w₂, то есть U₁w₂ ≈ U₂w₁. Зная отношение (Трансформации коэффициент), можно по результатам измерения низкого напряжения в ВО определять высокое первичное напряжение. Приближённый характер соотношения между

U₁ и U₂ обусловливает наличие погрешности по напряжению и угловой погрешности найденной величины U₁. В компенсированных Т. н. производится компенсация этих погрешностей. Т. н. устанавливают главным образом в распределительных устройствах (См. Распределительное устройство) высокого напряжения. Их выпускают в однофазном и трёхфазном исполнении. Большинство Т. н. на напряжения свыше 6 кв — маслонаполненные. Т. н. на напряжения свыше 100 кв делают, как правило, каскадными. Лабораторные Т. н. — обычно многопредельные.

         О трансформаторах постоянного напряжения см. в ст. Измерительный трансформатор.

         Лит.: Вавин В. Н., Трансформаторы напряжения и их вторичные цепи, Л., 1967; Электрические измерения, под ред. Е. Г. Шрамкова, М., 1972.

         Г. М. Вотчицев.



        Измерительный трансформатор напряжения. Схема включения.



        Рис. 1б. Измерительный трансформатор напряжения. Трансформатор напряжения на 400

кв.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

Поможем написать реферат

• Трансформатор СВЧ
• Трансформатор с регулированием под нагрузкой

Полезное

Разница между трансформатором напряжения и трансформатором тока

Содержание

Трансформаторы, вероятно, являются наиболее важными элементами в производстве электроэнергии. Он устанавливает связь между двумя цепями, что кажется простой концепцией. Но по мере того, как охват и мощность трансформаторов расширяются, идея становится еще более умопомрачительной по своим последствиям. Пока же мы обсудим два самых популярных типа трансформаторов: трансформаторы тока и трансформаторы тока.0005 трансформаторы напряжения

.

Для чего используется трансформатор напряжения?

Трансформаторы напряжения — это устройства, которые используются для понижения и снижения напряжения в системе до уровня, который считается безопасным. Он работает, позволяя счетчикам энергии контролировать работу электрических соединений, которые могут иметь более высокое напряжение, чем обычно, для правильной работы.

В зависимости от применения может использоваться как трансформатор низкого напряжения или как трансформатор высокого напряжения. В частности, трансформатор напряжения может использоваться как:

• Полезный прибор для измерения потребляемой энергии.
• Устройство для защиты и предотвращения нарушений и отказов в электрических системах.
• Сигналы напряжения в основном используются для синхронизации, регистрации событий и записи событий.
• Компьютер импеданса и мощности системы в процессе измерения напряжения по направлению.
• Определяющее значение O/F, O/V, U/F, U/V и некоторых чрезмерно изменяющихся параметров безопасности в процессе измерения.

Какие существуют типы трансформаторов напряжения?

1. Электромагнитный

Эта модель трансформатора сравнима с маслонаполненным витым проволочным трансформатором

, поскольку в нем используется проволочный сердечник. Первичное напряжение будет полностью преобразовано во вторичное напряжение в преобразователе такого типа, чего можно достичь с помощью электромагнитного поля.

Некоторые применения электромагнитных трансформаторов напряжения заключаются в их способности:

• Работа в области учета электроэнергии.
• Защита электроинструментов.
• Обеспечьте защиту питателя.
• Защита генераторов от повреждений.
• Установка электрификации промышленности

2. Конденсатор

Этот тип трансформатора напряжения будет оснащен емкостным делителем напряжения, который будет подключен между фазой основной линии и землей. В смеси емкостное напряжение делитель и магнитный трансформатор, этот преобразователь можно рассматривать как своего рода гибридное устройство. Эти трансформаторы называются промежуточными преобразователями с относительно небольшим коэффициентом в промышленности.

Этот тип трансформатора, который состоит из пакета высоковольтных конденсаторов, может использоваться для измерения напряжения в дополнение к использованию в качестве системы защиты. В результате конденсаторы могут снизить уровни напряжения, и трансформатор затем понижает пониженное напряжение до дополнительного уровня напряжения.

3.

Оптический

Оптические трансформаторы напряжения представляют собой совершенно новый тип силовых трансформаторов, которые можно использовать для обеспечения безопасности и учета вместо обычных электромагнитных преобразователей. Его преимущества широко освещались в научной и технической литературе, а его бизнес-функции получили широкое признание и признание на рынке.

Многие операторы электростанций стараются избегать их из-за высоких затрат и относительно новой технологии. Он не контролируется местными профессионалами, что требует для работы значительных контрактов с производителями.

В связи с тем, что уже было продемонстрировано, что оптические инновации имеют свой собственный набор преимуществ и недостатков, исследование альтернативных оптических решений стало основной задачей высокотехнологичных лабораторных установок, а также основной целью текущая работа.

Разница между трансформатором напряжения и трансформатором тока

Определение

Трансформатор напряжения представляет собой тип электрического проводника, который используется для преобразования напряжения от верхнего значения к меньшему. Магистраль трансформатора напряжения остается подключенной к линии для измерения линейного напряжения.

Трансформатор низкого напряжения для наружной установки снизил значение высокого напряжения до минимального значения, которое можно легко обнаружить с помощью вольтметра.

С другой стороны, трансформатор тока – это устройство, которое используется для преобразования тока с более высокого значения на более низкое значение по сравнению с потенциалом земли. Он использовался с устройствами переменного тока для измерения больших токов.

Протекающий ток очень велик, и его прямое измерение затруднительно. Таким образом, трансформатор тока используется для преобразования высокого значения тока в пропорциональное число.

Как в трансформаторах постоянного напряжения, так и в трансформаторах низкого напряжения для наружной установки прибор с сердечником может использоваться как для высокого, так и для низкого напряжения. Его сердечник изготовлен из качественных материалов и может работать при низкой плотности для намагничивания небольших токов.

В основном пластины из нержавеющей стали, принадлежащие сердечнику трансформатора тока, используются для изготовления сердечника трансформатора. Между тем, сердечник потенциального функционального трансформатора состоит из высокофункционального сердечника, работающего при малых концентрациях тока, что позволяет ему работать эффективно.

Первичная обмотка

Трансформаторы напряжения способны крутить большое количество обмоток. Однако у него только тонкий проводник. Между тем, первичные обмотки трансформатора тока обычно состоят из одного витка. Это толсто, как тяжесть проводника способна терпеть токи высокого типа.

Вторичная обмотка

Вторичные обмотки трансформаторов постоянного напряжения не являются толстыми проводниками, поэтому в них меньше витков. С другой стороны, трансформатор тока представляет собой тонкий проводник, способный вращаться за несколько витков. Он также может нести 5A-20A.

Приложения

Трансформаторы напряжения (будь то трансформатор низкого напряжения или трансформатор высокого напряжения) сосредоточены на источнике питания, измерении и управлении защитным реле. Трансформатор тока, с другой стороны, фокусируется на измерении мощности и тока. Он также контролирует оператора энергосистемы на наличие функционального и защищенного реле.

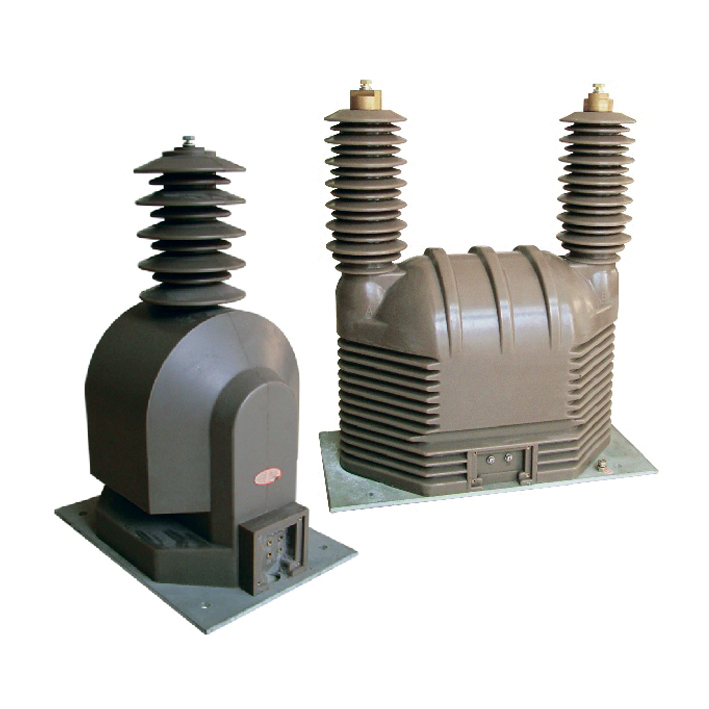

Трансформатор напряжения CHINT

— это новое замечательное устройство для измерения напряжения, мощности и релейной защиты. Он имеет скорость 35 КБ и стандарт IEC 60044-2. Вы можете рассчитывать на надежную работу и изоляцию. Он также может обеспечить высокую точность измерений и надежную работу уплотнения для вашей отрасли. Что еще? Это не требует обслуживания!

Заключение

Трансформатор напряжения

и трансформатор тока бесспорно равны по значимости в электричестве. Есть также его подкатегории: трансформатор низкого напряжения и трансформатор высокого напряжения. Кроме того, есть и другие этикетки трансформатора постоянного напряжения и трансформатора низкого напряжения для наружной установки.

По мере развития технологий в нашей отрасли вполне естественно получить инновационный трансформатор, такой как CHINT. Кому это все равно не понравится? Электричество тоже нуждается в обновлении!

Рекомендовать к прочтению

Что такое трансформатор напряжения?

`;

Промышленность

Факт проверен

Джордан Уигли

Дата последнего изменения: 04 октября 2022 г.

Трансформатор напряжения — это электрический компонент, который может повышать, понижать или передавать электрический ток между цепями. Предназначенные для управления напряжением тока, особенно в высоковольтных сценариях, трансформаторы напряжения, как правило, обеспечивают определенный уровень мощности. Хотя трансформатор напряжения чаще всего используется для устройств, требующих 500 вольт или более, он также может быть найден во многих низковольтных электронных устройствах.

Независимо от размера, трансформатор напряжения зависит от свойств взаимной индукции. Ток любого напряжения проходит через первичный набор катушек трансформатора. Движение этого тока мимо сердечника трансформатора создает переменную электродвижущую силу во вторичном наборе катушек трансформатора. Количество витков в двух катушках определяет, становится ли ток сильнее, слабее или остается прежним. Этот процесс, пожалуй, наиболее полезен в высоковольтных и дальнобойных цепях.

Высоковольтные трансформаторы часто используются в крупных электрических сетях. Различные уровни напряжения, необходимые в сети, означают, что в различных точках может потребоваться уменьшить или увеличить величину напряжения, чтобы оборудование могло функционировать должным образом. Подстанции и электростанции часто содержат значительные массивы, включающие трансформаторы напряжения, а гражданские приложения в какой-то момент часто зависят от высоковольтного трансформатора.

В этих крупных электрических сетях часто требуется техническое обслуживание и учет. Высоковольтные трансформаторы часто используются для снижения мощности из сети до уровня, ожидаемого измерительным оборудованием. Понижение напряжения может снизить нагрузку на такое оборудование, не прерывая ток сети в целом. Та же основная концепция часто применяется к низковольтному оборудованию.

Многие электронные устройства содержат силовые трансформаторы, которые превращают бытовое напряжение в приемлемый уровень для конкретного устройства. Эти трансформаторы напряжения могут быть внешними, такими как обычные адаптеры переменного тока, или внутренними, такими как компоненты внутри блока питания компьютера. Коммерческие возможности проистекают из диапазона устройств и электрических токов, используемых во всем мире.

Например, низковольтный трансформатор может быть полезен при поездке в страну, в которой для домашнего электроснабжения используется другое напряжение. Коммерческие трансформаторы напряжения часто предназначены для преобразования настенной мощности в напряжение, которое могут использовать электронные устройства. Как и высоковольтные трансформаторы, низковольтные трансформаторы можно использовать для повышения или понижения напряжения с помощью катушек трансформатора. Многие из тех же правил и концепций, которые используются в крупных электрических сетях, применимы и к бытовой электронике.
